Ce document fournit une série d'instructions détaillées pour utiliser le logiciel Solid Edge avec la technologie synchrone, incluant des étapes pour créer et positionner des profils, définir des perçages, et gérer des relations géométriques 3D. Il aborde également l'activation d'outils de visualisation et des techniques pour travailler avec des esquisses et des régions dans un modèle 3D. Enfin, des conseils sur l'utilisation de l'outil de sélection et les règles dynamiques pour maintenir l'intégrité du modèle sont présentés.

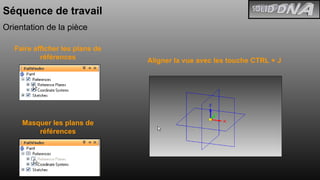

2. Séquence de travail Orientation de la pièce Faire afficher les plans de références Aligner la vue avec les touche CTRL + J Masquer les plans de références

3. Séquence de travail Définir le comportement du dimensionnement automatique

4. Séquence de travail Créer le profil de la pièce Sélectionner la fonction « Rectangle » Saisir les valeurs: Largeur Hauteur Angle Utiliser la touche F3 pour verrouiller le plan de travail

5. Séquence de travail Positionner le profil Placer le coin du rectangle de façon à cadrer le système d’axes Cliquez pour saisir la position

6. Séquence de travail Positionner le profil Sélectionner la commande Horizontal/Vertical pour aider à center le rectangle Placer la souris sur la ligne Horizontale et appuyez sur la touche « M » pour saisir le point milieu Cliquez ensuite sur le point origine

7. Séquence de travail Positionner le profil Exécuter la même séquence pour le côté verticale

8. Séquence de travail Définir l’extension du volume Appuyez sur « ESC » pour canceller la commande en cours. Glisser la souris sur la région formée par le rectangle et cliquez.

9. Séquence de travail Saisir la valeur de l’extension

10. Séquence de travail Masquer les informations non nécessaire

11. Séquence de travail Positionner un perçage Sur la « QuickBar » choisir le filtre multiple pour la sélection du point clé

12. Séquence de travail Positionner un perçage Définir les paramètres de perçage 20 mm 50mm

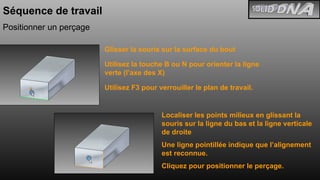

13. Séquence de travail Positionner un perçage Glisser la souris sur la surface du bout Utilisez la touche B ou N pour orienter la ligne verte (l’axe des X) Utilisez F3 pour verrouiller le plan de travail. Localiser les points milieux en glissant la souris sur la ligne du bas et la ligne verticale de droite Une ligne pointillée indique que l’alignement est reconnue. Cliquez pour positionner le perçage.

14. Séquence de travail Félicitation vous avez complété une première étape dans votre introduction à Solid Edge with Synchronous Technology Choisir l’outil de sélection pour mettre fin à la commande en cours

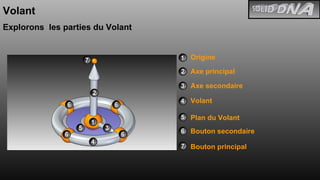

15. Volant Explorons les parties du Volant Origine Axe principal Axe secondaire Volant Plan du Volant Bouton secondaire Bouton principal

16. Volant Déplacement en translation Pour initier un mouvement de translation cliquez sur l’axe principale

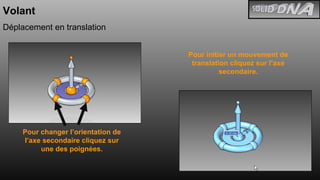

17. Volant Déplacement en translation Pour initier un mouvement de translation cliquez sur l’axe secondaire. Pour changer l’orientation de l’axe secondaire cliquez sur une des poignées.

18. Volant Activation du volant Avec l’outil de sélection choisir la face de votre modèle

19. Volant Déplacement en translation Sélectionnez le perçage depuis le « Pathfinder »

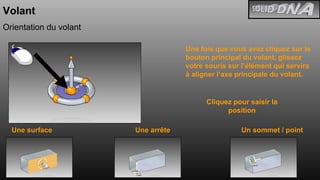

20. Volant Orientation du volant Une fois que vous avez cliquez sur le bouton principal du volant, glissez votre souris sur l’élément qui servira à aligner l’axe principale du volant. Une surface Une arrête Un sommet / point Cliquez pour saisir la position

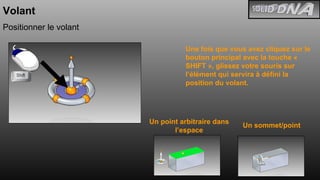

21. Volant Positionner le volant Une fois que vous avez cliquez sur le bouton principal avec la touche « SHIFT », glissez votre souris sur l’élément qui servira à défini la position du volant. Un point arbitraire dans l’espace Un sommet/point

22. Volant Positionner le volant Une fois que vous avez cliquez sur l’un des deux axes du volant avec la touche « SHIFT », saisir la valeur de décalage.

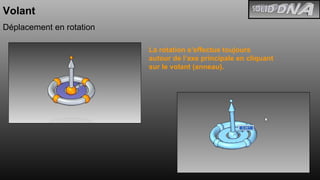

23. Volant Déplacement en rotation La rotation s’effectue toujours autour de l’axe principale en cliquant sur le volant (anneau).

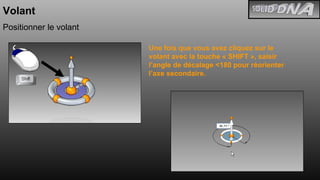

24. Volant Positionner le volant Une fois que vous avez cliquez sur le volant avec la touche « SHIFT », saisir l’angle de décalage <180 pour réorienter l’axe secondaire.

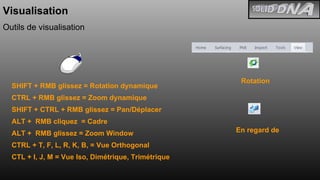

25. Visualisation Outils de visualisation SHIFT + RMB glissez = Rotation dynamique CTRL + RMB glissez = Zoom dynamique SHIFT + CTRL + RMB glissez = Pan/Déplacer ALT + RMB cliquez = Cadre ALT + RMB glissez = Zoom Window CTRL + T, F, L, R, K, B, = Vue Orthogonal CTL + I, J, M = Vue Iso, Dimétrique, Trimétrique Rotation En regard de

26. Les esquisses Ajouter des lignes sur un modèle 3D Sélectionner l’outil de ligne Glisser la souris sur la surface qui recevra l’esquisse, ajuster l’orientation de l’axe des X avec les touches N ou B.

27. Les esquisses Ajouter des lignes sur un modèle 3D Saisir le point de départ de la ligne Au besoins Utiliser F3 ou le cadenas pour bloquer le plan de travail avant de saisir le premier point Puis le point d’arrivé

28. Les esquisses Ajouter des lignes sur un modèle 3D Appuyez sur « A » pour activer les arcs de cercle

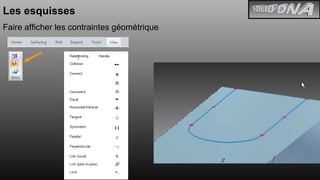

29. Les esquisses Faire afficher les contraintes géométrique

30. Les esquisse Centrer une esquisse Glisser la souris sur l’arc de cercle et appuyez sur la touche « C » Glisser la souris sur la ligne et appuyez sur la touche « M »

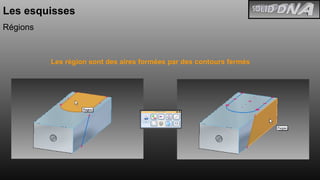

31. Les esquisses Régions Les région sont des aires formées par des contours fermés

32. Les esquisses Régions Une région peu enlever ou ajouter de la matière

33. Les esquisses Régions Une région peu être rectiligne ou de révolution

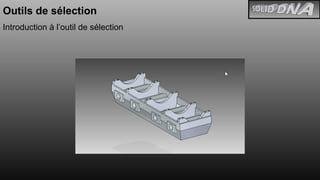

34. Outils de sélection Introduction à l’outil de sélection

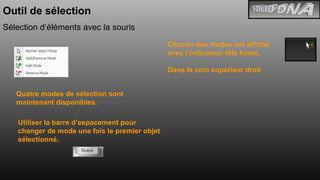

35. Outil de sélection Sélection d’éléments avec la souris Quatre modes de sélection sont maintenant disponibles. Utiliser la barre d’espacement pour changer de mode une fois le premier objet sélectionné. Chacun des modes est affiché avec l’indicateur tête haute. Dans le coin supérieur droit

36. Outil de sélection Sélection d’éléments avec la souris

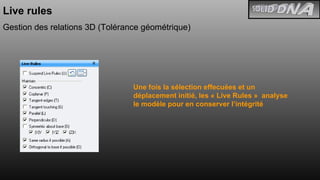

37. Live rules Gestion des relations 3D (Tolérance géométrique) Une fois la sélection effecuées et un déplacement initié, les « Live Rules » analyse le modèle pour en conserver l’intégrité

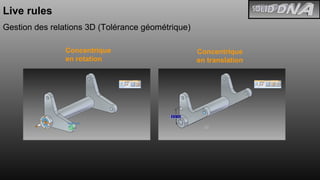

38. Live rules Gestion des relations 3D (Tolérance géométrique) Concentrique en rotation Concentrique en translation

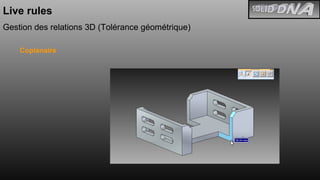

39. Live rules Gestion des relations 3D (Tolérance géométrique) Coplanaire

40. Live rules Gestion des relations 3D (Tolérance géométrique) Tangence + Conservé rayon Tangence

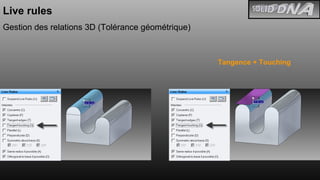

41. Live rules Gestion des relations 3D (Tolérance géométrique) Tangence + Touching

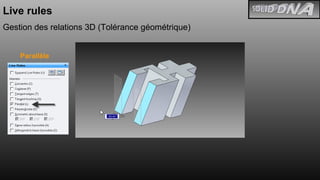

42. Live rules Gestion des relations 3D (Tolérance géométrique) Parallèle

43. Live rules Gestion des relations 3D (Tolérance géométrique) Perpendicular/Parallel

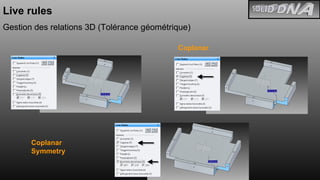

44. Live rules Gestion des relations 3D (Tolérance géométrique) Coplanar Coplanar Symmetry

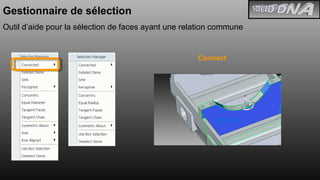

45. Gestionnaire de sélection Outil d’aide pour la sélection de faces ayant une relation commune Connect

46. Gestionnaire de sélection Outil d’aide pour la sélection de faces ayant une relation commune Tangent Faces

47. Gestionnaire de sélection Outil d’aide pour la sélection de faces ayant une relation commune Tangent chain

48. Gestionnaire de sélection Outil d’aide pour la sélection de faces ayant une relation commune Along X Along Y Custom

49. Solid Edge with Syncronous Technology Formation d’introduction Merci Rester à l’écoute pour d’autres projets sur le blog www.soliddna.wordpress.com
