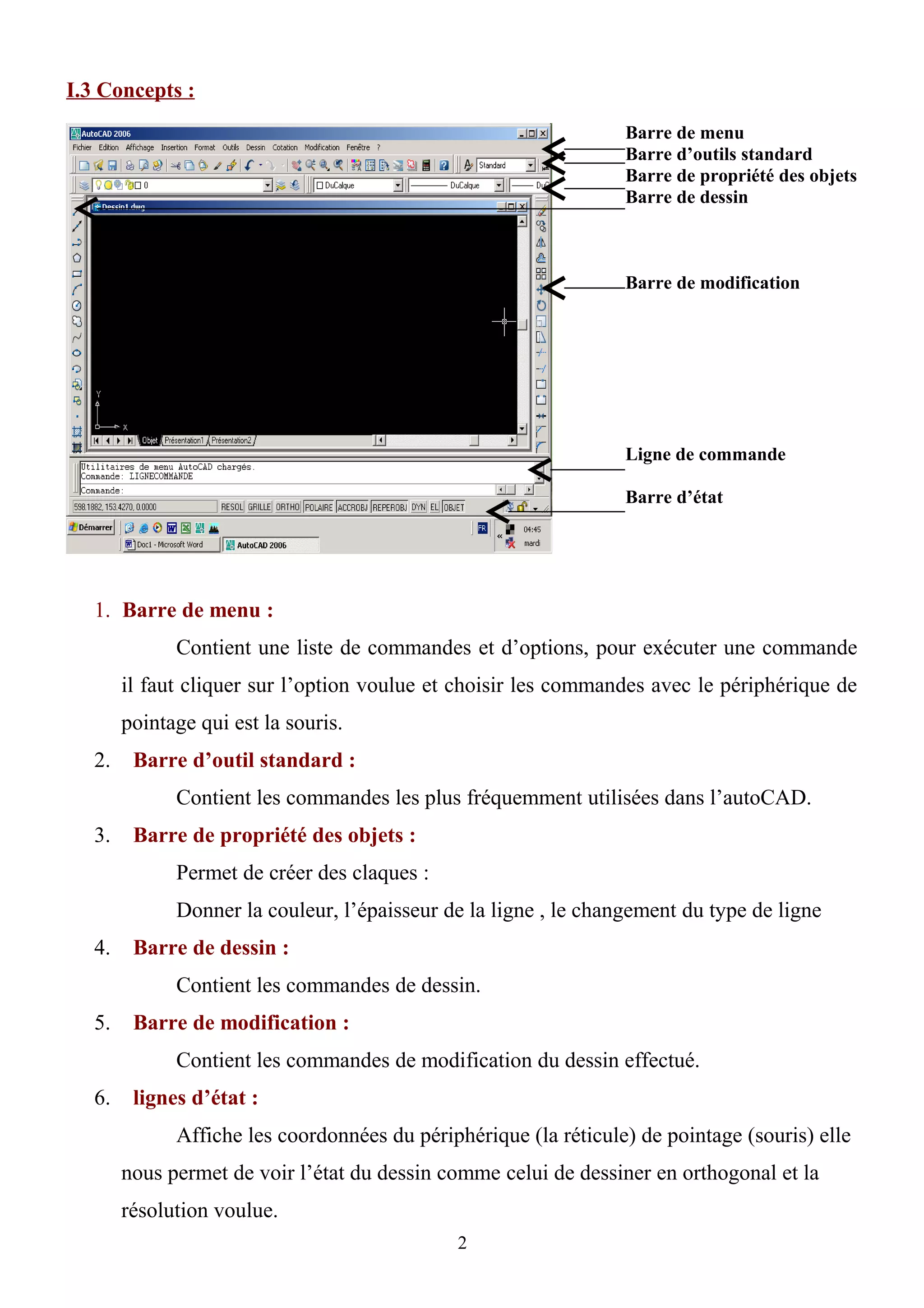

1. I.3 Concepts :
1. Barre de menu :
Contient une liste de commandes et d’options, pour exécuter une commande
il faut cliquer sur l’option voulue et choisir les commandes avec le périphérique de
pointage qui est la souris.
2. Barre d’outil standard :
Contient les commandes les plus fréquemment utilisées dans l’autoCAD.
3. Barre de propriété des objets :
Permet de créer des claques :
Donner la couleur, l’épaisseur de la ligne , le changement du type de ligne
4. Barre de dessin :
Contient les commandes de dessin.
5. Barre de modification :
Contient les commandes de modification du dessin effectué.
6. lignes d’état :
Affiche les coordonnées du périphérique (la réticule) de pointage (souris) elle
nous permet de voir l’état du dessin comme celui de dessiner en orthogonal et la
résolution voulue.
2
Barre de menu
Barre d’outils standard
Barre de propriété des objets
Barre de dessin
Barre de modification
Ligne de commande
Barre d’état

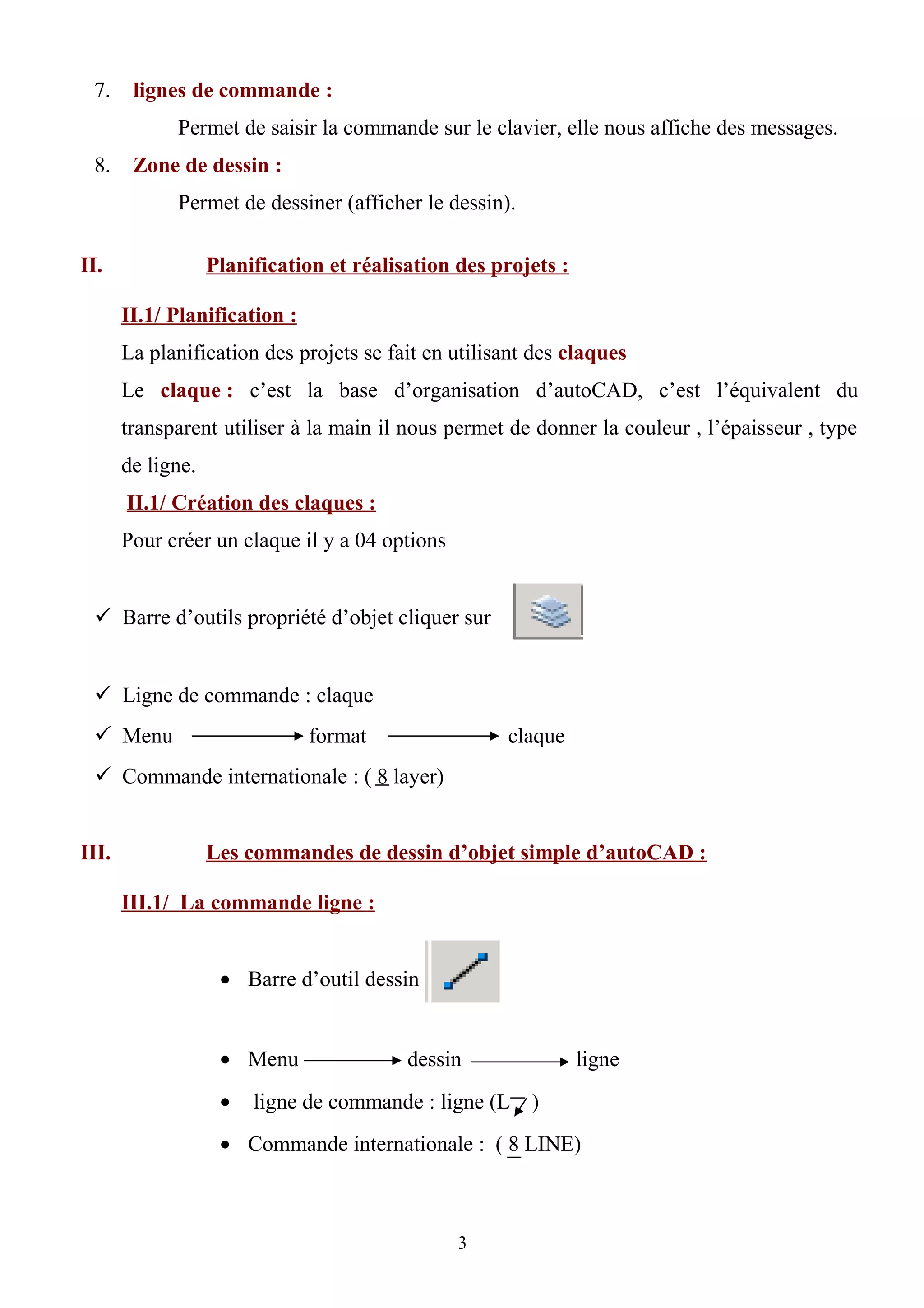

2. 7. lignes de commande :
Permet de saisir la commande sur le clavier, elle nous affiche des messages.
8. Zone de dessin :
Permet de dessiner (afficher le dessin).
II. Planification et réalisation des projets :
II.1/ Planification :
La planification des projets se fait en utilisant des claques
Le claque : c’est la base d’organisation d’autoCAD, c’est l’équivalent du
transparent utiliser à la main il nous permet de donner la couleur , l’épaisseur , type
de ligne.
II.1/ Création des claques :
Pour créer un claque il y a 04 options
 Barre d’outils propriété d’objet cliquer sur
 Ligne de commande : claque
 Menu format claque
 Commande internationale : ( 8 layer)
III. Les commandes de dessin d’objet simple d’autoCAD :
III.1/ La commande ligne :
• Barre d’outil dessin
• Menu dessin ligne
• ligne de commande : ligne (L )
• Commande internationale : ( 8 LINE)
3

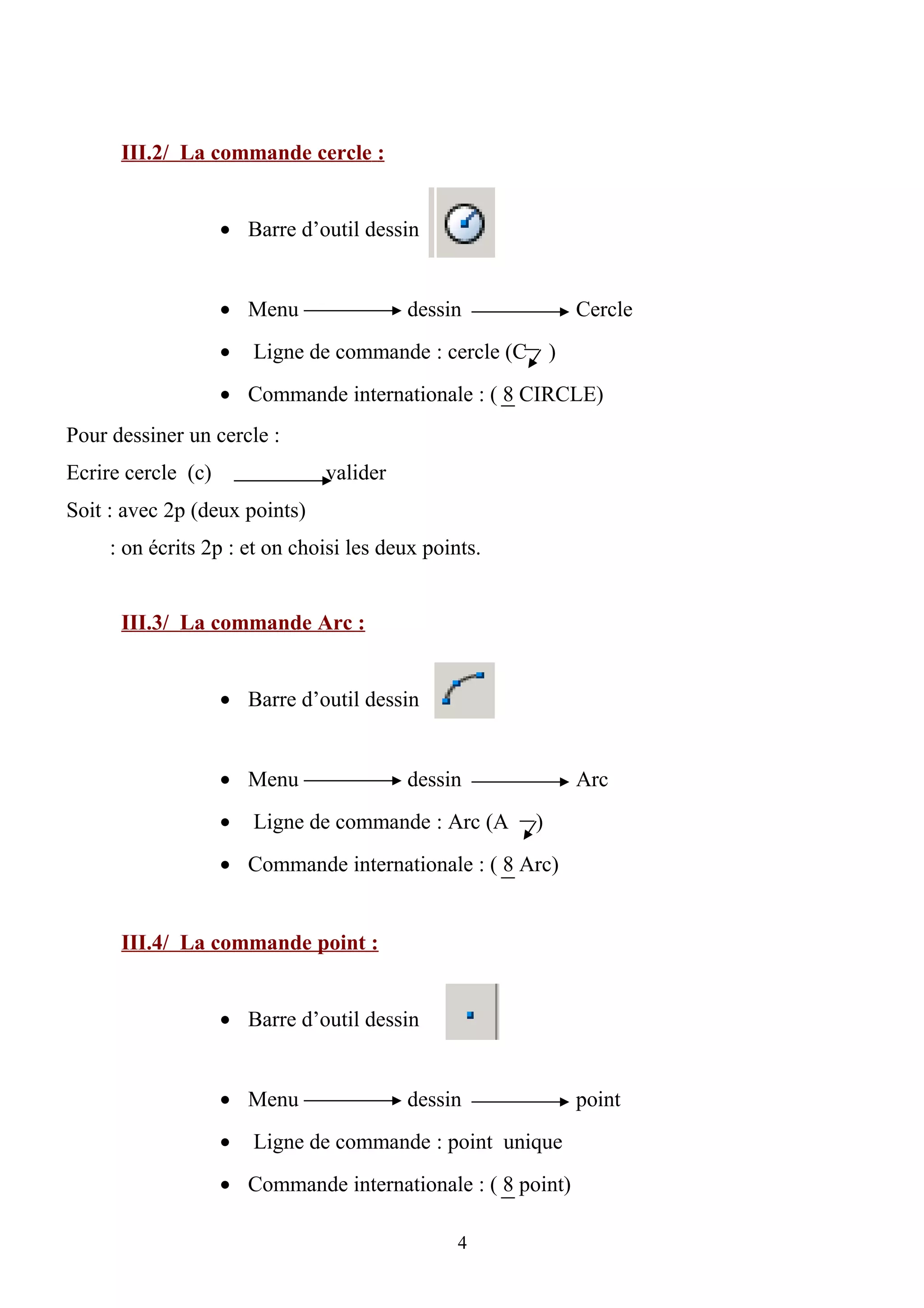

3. III.2/ La commande cercle :
• Barre d’outil dessin
• Menu dessin Cercle
• Ligne de commande : cercle (C )
• Commande internationale : ( 8 CIRCLE)
Pour dessiner un cercle :
Ecrire cercle (c) valider
Soit : avec 2p (deux points)
: on écrits 2p : et on choisi les deux points.
III.3/ La commande Arc :
• Barre d’outil dessin
• Menu dessin Arc
• Ligne de commande : Arc (A )
• Commande internationale : ( 8 Arc)
III.4/ La commande point :
• Barre d’outil dessin
• Menu dessin point
• Ligne de commande : point unique
• Commande internationale : ( 8 point)
4

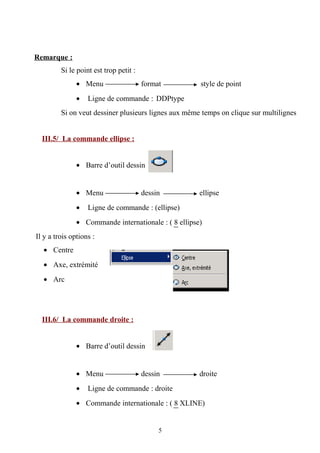

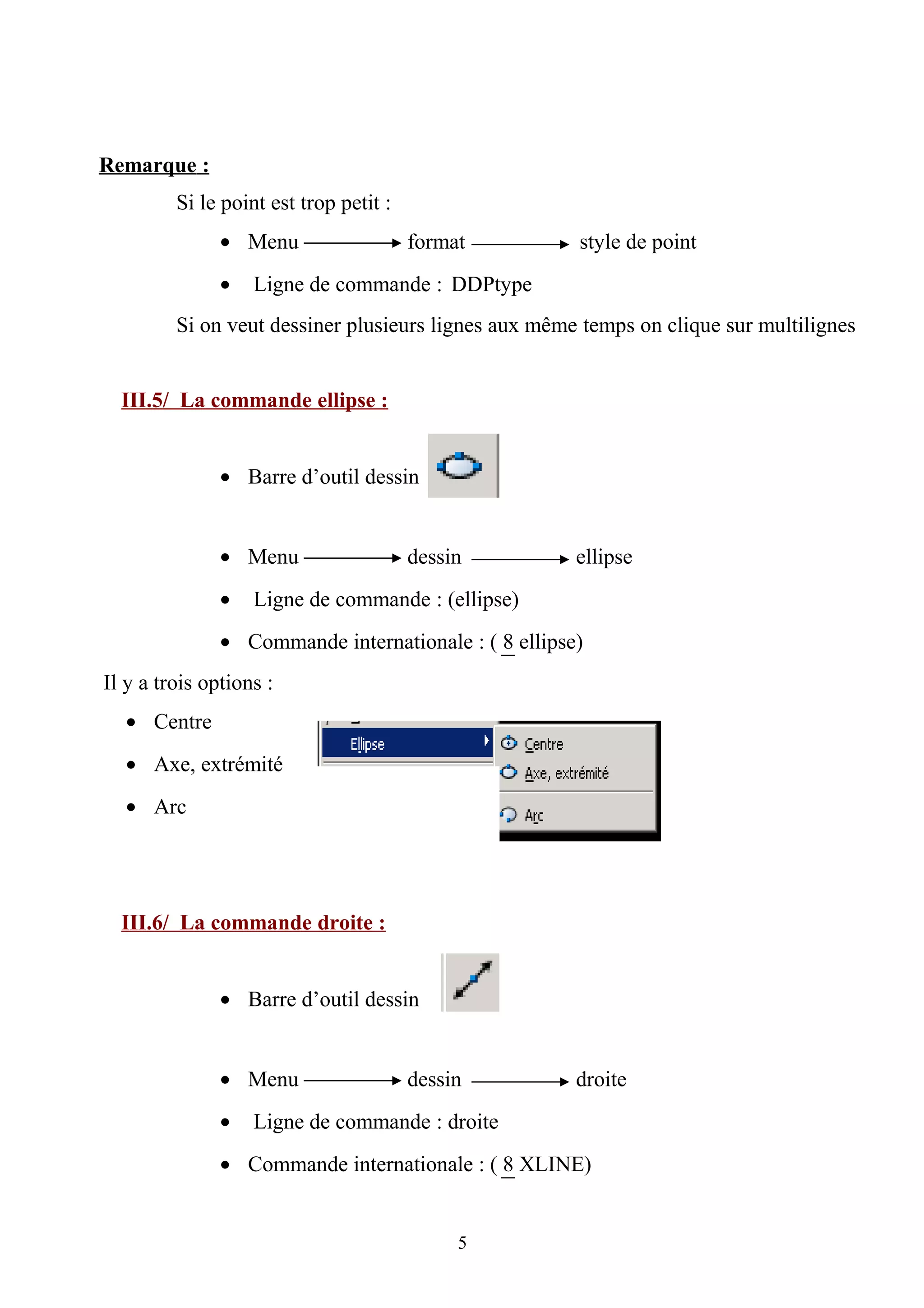

4. Remarque :
Si le point est trop petit :
• Menu format style de point
• Ligne de commande : DDPtype
Si on veut dessiner plusieurs lignes aux même temps on clique sur multilignes
III.5/ La commande ellipse :
• Barre d’outil dessin
• Menu dessin ellipse
• Ligne de commande : (ellipse)
• Commande internationale : ( 8 ellipse)
Il y a trois options :
• Centre
• Axe, extrémité
• Arc
III.6/ La commande droite :
• Barre d’outil dessin
• Menu dessin droite
• Ligne de commande : droite
• Commande internationale : ( 8 XLINE)
5

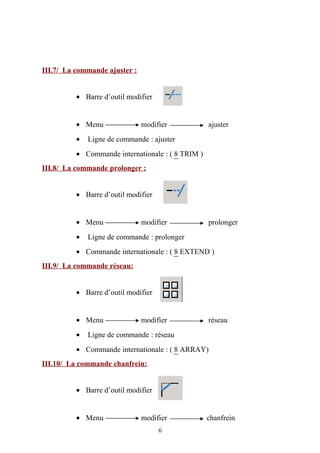

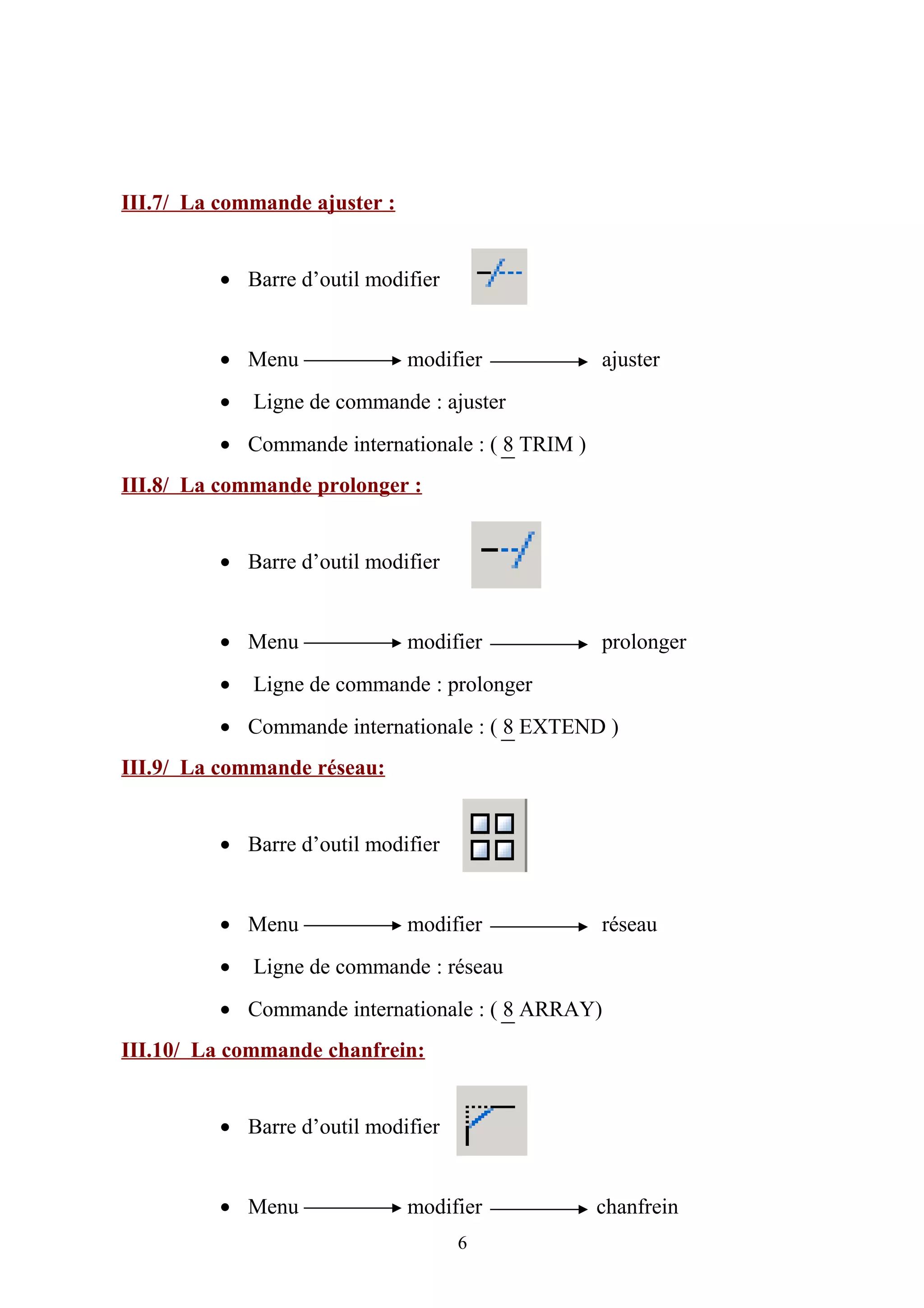

5. III.7/ La commande ajuster :
• Barre d’outil modifier
• Menu modifier ajuster
• Ligne de commande : ajuster
• Commande internationale : ( 8 TRIM )
III.8/ La commande prolonger :
• Barre d’outil modifier
• Menu modifier prolonger
• Ligne de commande : prolonger
• Commande internationale : ( 8 EXTEND )
III.9/ La commande réseau:
• Barre d’outil modifier
• Menu modifier réseau
• Ligne de commande : réseau
• Commande internationale : ( 8 ARRAY)
III.10/ La commande chanfrein:
• Barre d’outil modifier
• Menu modifier chanfrein
6

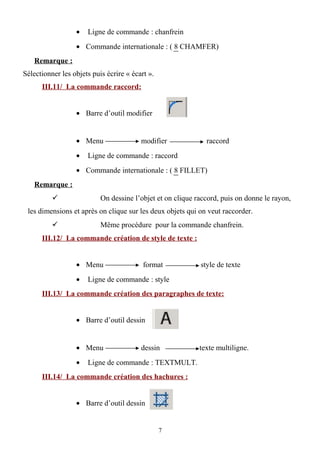

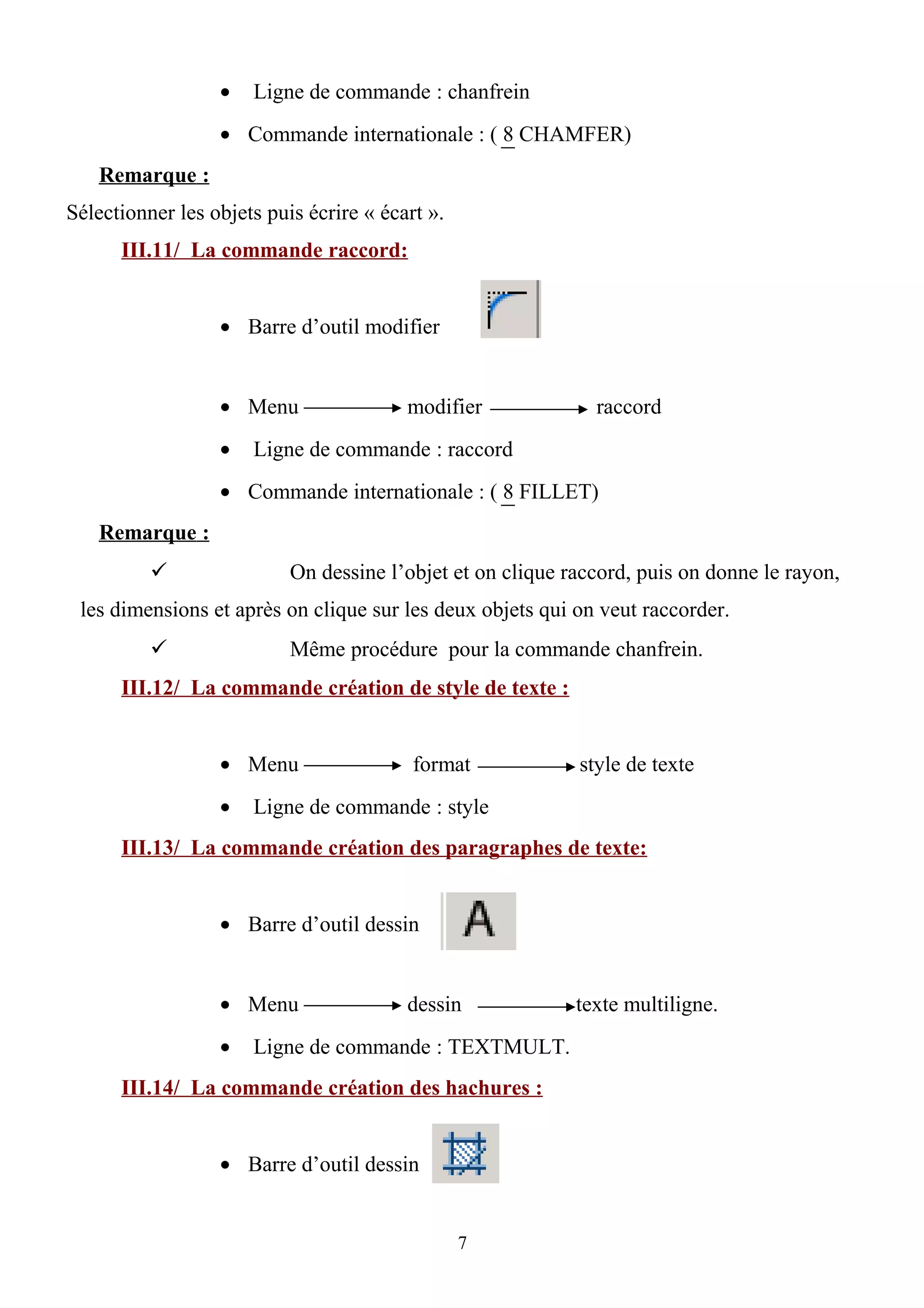

6. • Ligne de commande : chanfrein
• Commande internationale : ( 8 CHAMFER)
Remarque :
Sélectionner les objets puis écrire « écart ».
III.11/ La commande raccord:
• Barre d’outil modifier
• Menu modifier raccord
• Ligne de commande : raccord
• Commande internationale : ( 8 FILLET)
Remarque :
 On dessine l’objet et on clique raccord, puis on donne le rayon,
les dimensions et après on clique sur les deux objets qui on veut raccorder.
 Même procédure pour la commande chanfrein.
III.12/ La commande création de style de texte :
• Menu format style de texte
• Ligne de commande : style
III.13/ La commande création des paragraphes de texte:
• Barre d’outil dessin
• Menu dessin texte multiligne.
• Ligne de commande : TEXTMULT.
III.14/ La commande création des hachures :
• Barre d’outil dessin
7

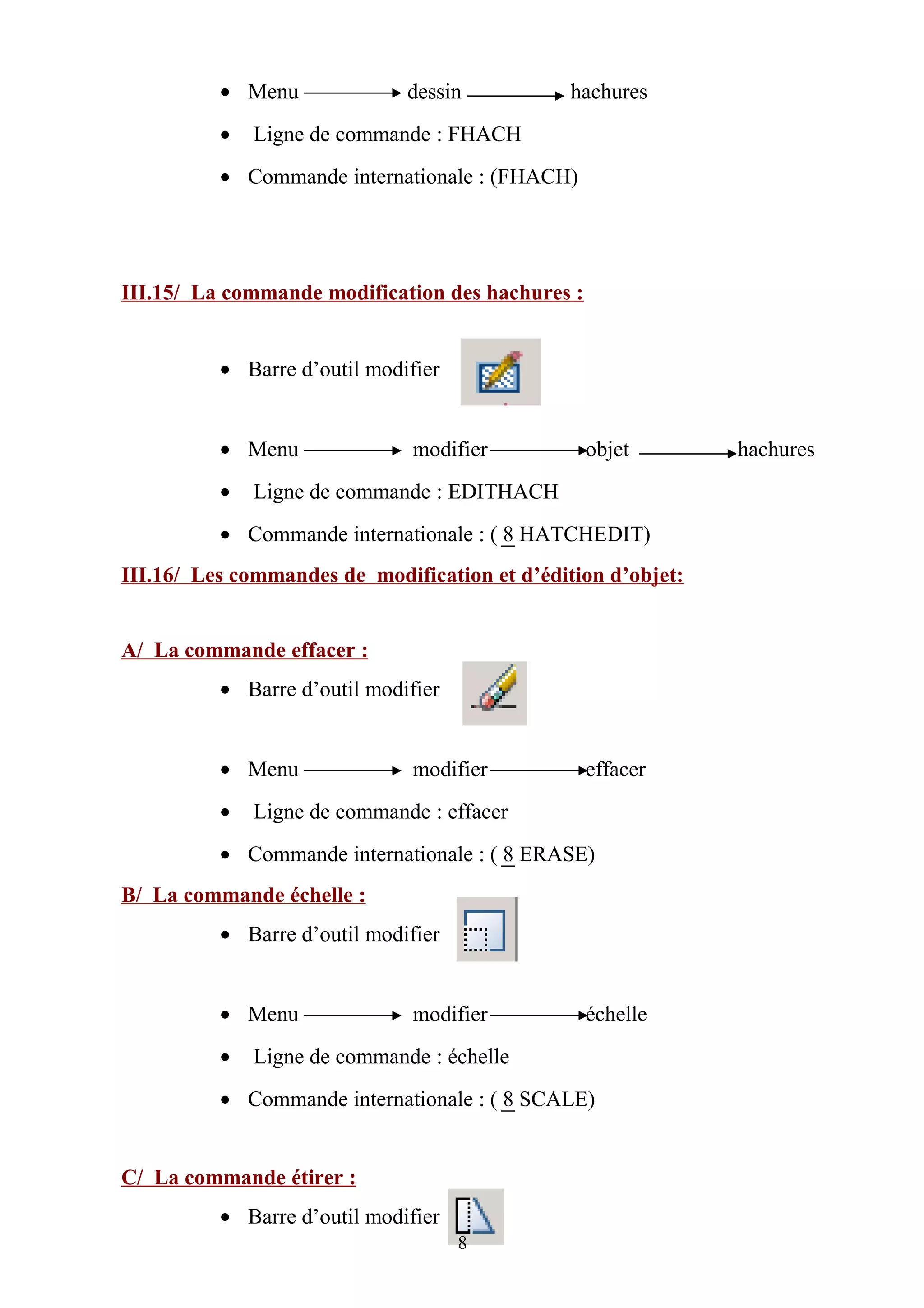

7. • Menu dessin hachures
• Ligne de commande : FHACH
• Commande internationale : (FHACH)
III.15/ La commande modification des hachures :
• Barre d’outil modifier
• Menu modifier objet hachures
• Ligne de commande : EDITHACH
• Commande internationale : ( 8 HATCHEDIT)
III.16/ Les commandes de modification et d’édition d’objet:
A/ La commande effacer :
• Barre d’outil modifier
• Menu modifier effacer
• Ligne de commande : effacer
• Commande internationale : ( 8 ERASE)
B/ La commande échelle :
• Barre d’outil modifier
• Menu modifier échelle
• Ligne de commande : échelle
• Commande internationale : ( 8 SCALE)
C/ La commande étirer :
• Barre d’outil modifier
8

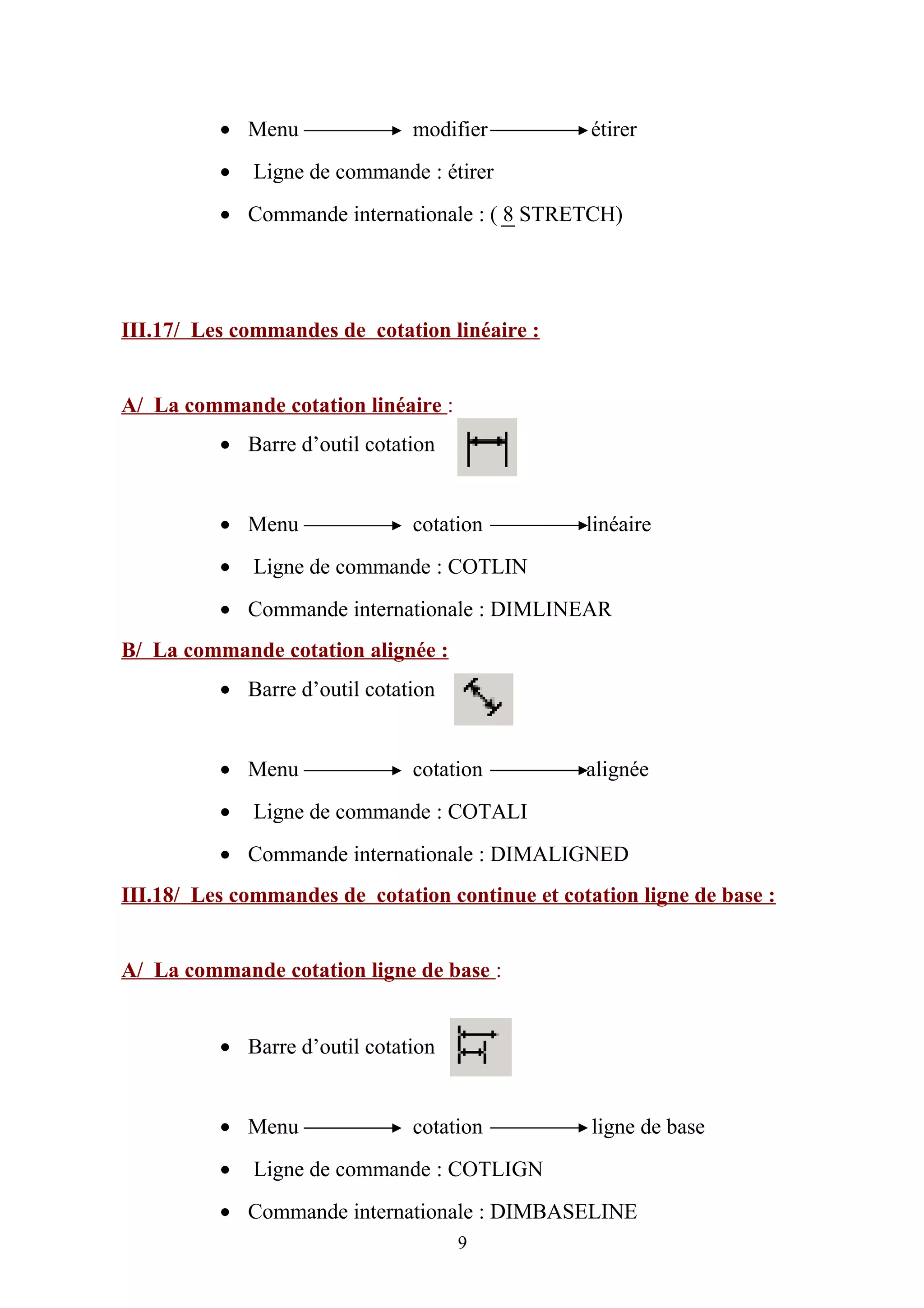

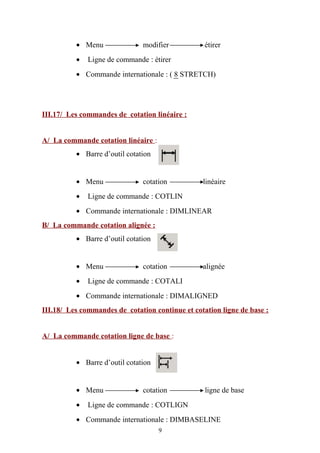

8. • Menu modifier étirer
• Ligne de commande : étirer
• Commande internationale : ( 8 STRETCH)
III.17/ Les commandes de cotation linéaire :
A/ La commande cotation linéaire :
• Barre d’outil cotation
• Menu cotation linéaire
• Ligne de commande : COTLIN
• Commande internationale : DIMLINEAR
B/ La commande cotation alignée :
• Barre d’outil cotation
• Menu cotation alignée
• Ligne de commande : COTALI
• Commande internationale : DIMALIGNED
III.18/ Les commandes de cotation continue et cotation ligne de base :
A/ La commande cotation ligne de base :
• Barre d’outil cotation
• Menu cotation ligne de base
• Ligne de commande : COTLIGN
• Commande internationale : DIMBASELINE
9

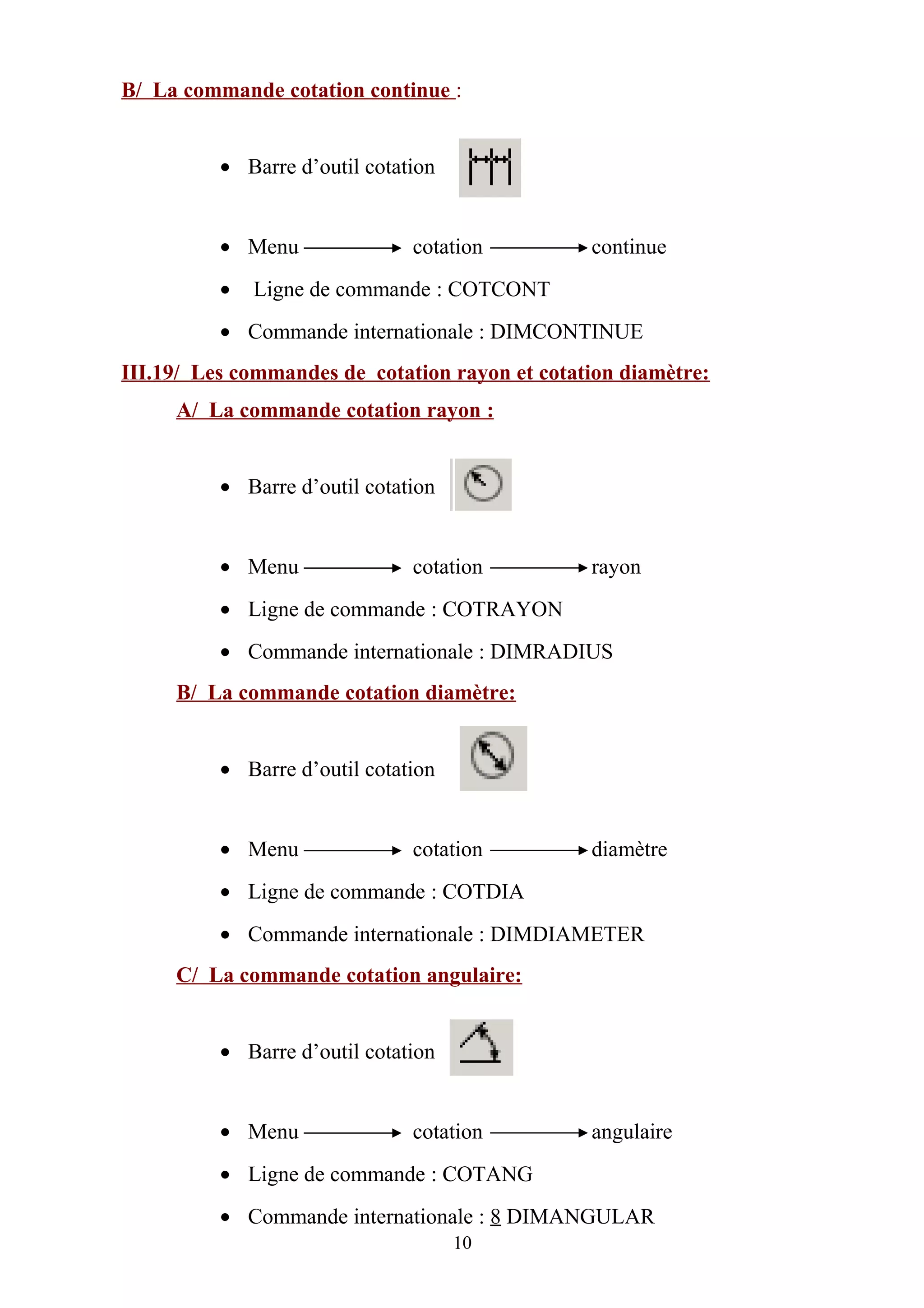

9. B/ La commande cotation continue :
• Barre d’outil cotation
• Menu cotation continue
• Ligne de commande : COTCONT
• Commande internationale : DIMCONTINUE
III.19/ Les commandes de cotation rayon et cotation diamètre:
A/ La commande cotation rayon :
• Barre d’outil cotation
• Menu cotation rayon
• Ligne de commande : COTRAYON
• Commande internationale : DIMRADIUS
B/ La commande cotation diamètre:
• Barre d’outil cotation
• Menu cotation diamètre
• Ligne de commande : COTDIA
• Commande internationale : DIMDIAMETER
C/ La commande cotation angulaire:
• Barre d’outil cotation
• Menu cotation angulaire
• Ligne de commande : COTANG
• Commande internationale : 8 DIMANGULAR
10

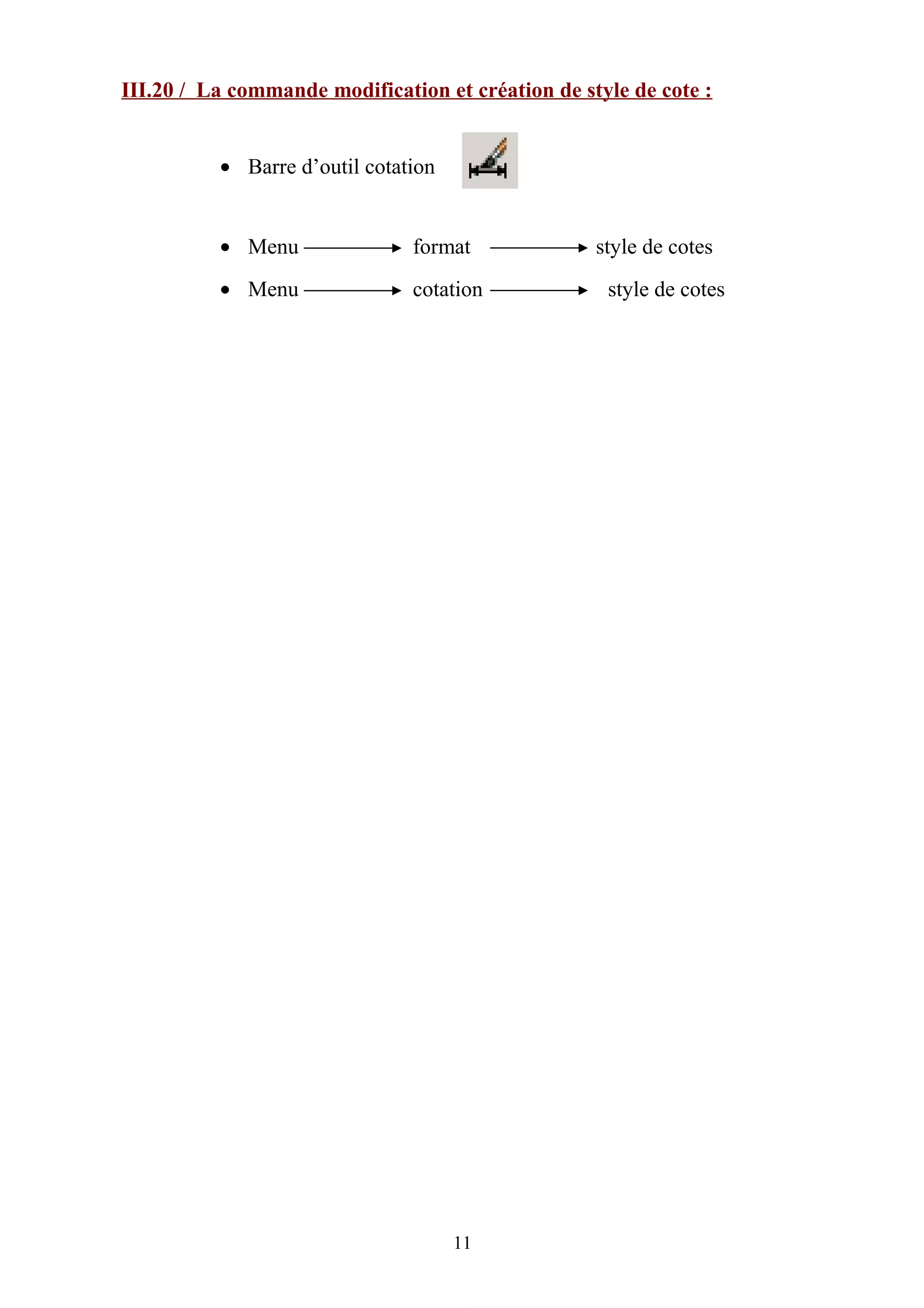

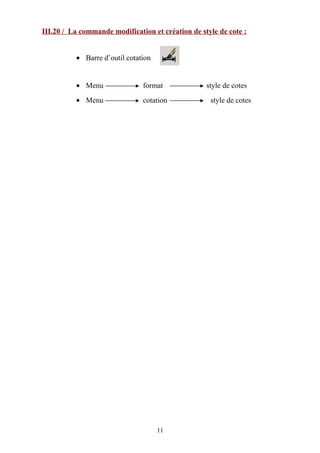

10. III.20 / La commande modification et création de style de cote :
• Barre d’outil cotation
• Menu format style de cotes
• Menu cotation style de cotes
