Page : 1 / 83R 2006/2007 - STAGE N1 - Du 14 au 17 décembre 2009 – Jean - Pierre PEFFIER
Formateur : Jean-Pierre PEFFIER
E_Mail : peffierjp@aol.com
WEB : http://jeanpierre.peffier.free.fr/
C.N.F.E.T.P. de NANTES - 31, rue des Naudières 44412 REZE
SolidWorks
Version … 2006/20072006/20072006/20072006/2007
Niveau 1
Initiation / Découverte
Du 14/12/2009 au 17/12/2009

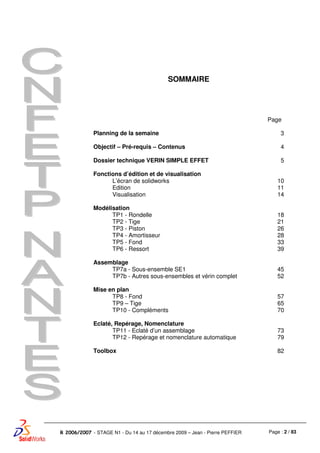

SOMMAIRE
Page
Planning de la semaine 3
Objectif – Pré-requis – Contenus 4
Dossier technique VERIN SIMPLE EFFET 5
Fonctions d’édition et de visualisation
L’écran de solidworks
Edition
Visualisation
10
11
14
Modélisation
TP1 - Rondelle
TP2 - Tige
TP3 - Piston
TP4 - Amortisseur
TP5 - Fond
TP6 - Ressort
18
21
26
28
33
39

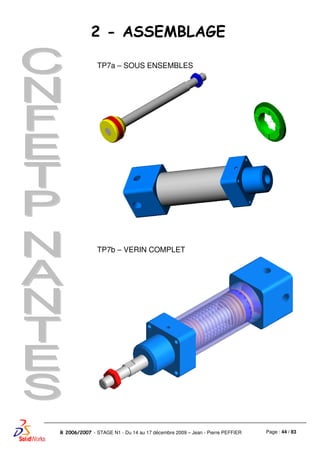

Assemblage

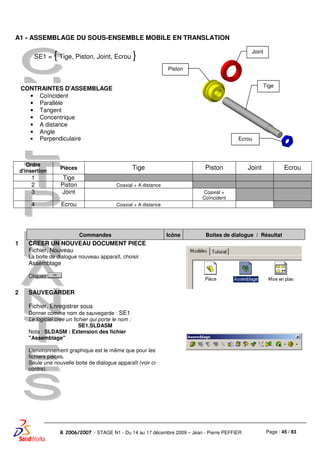

TP7a - Sous-ensemble SE1

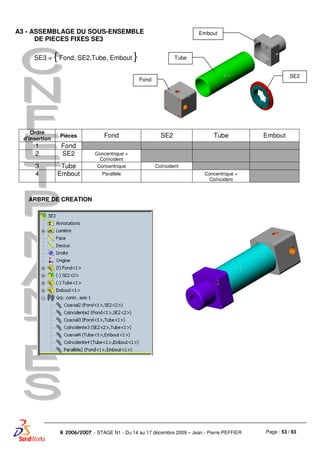

TP7b - Autres sous-ensembles et vérin complet
45
52

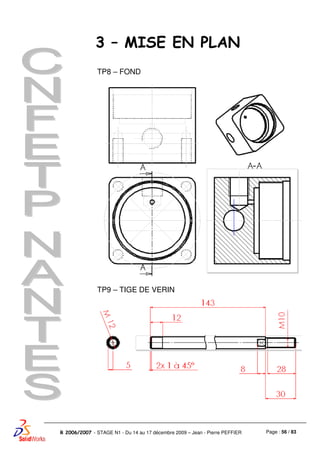

Mise en plan
TP8 - Fond
TP9 – Tige
TP10 - Compléments
57
65
70

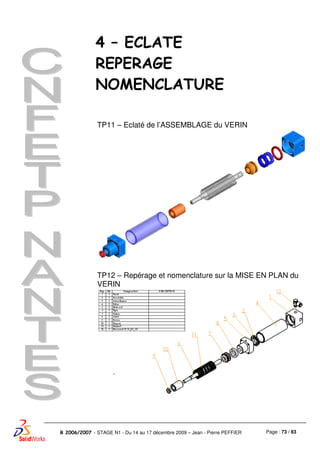

Eclaté, Repérage, Nomenclature
TP11 - Eclaté d’un assemblage

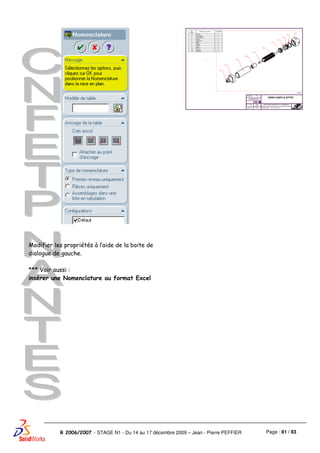

TP12 - Repérage et nomenclature automatique
73
79
Toolbox 82

Planning du stage
A4 Horizontal

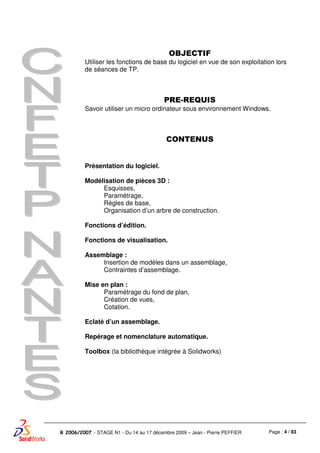

OBJECTIF
Utiliser les fonctions de base du logiciel en vue de son exploitation lors
de séances de TP.
PRE-REQUIS
Savoir utiliser un micro ordinateur sous environnement Windows.
CONTENUS
Présentation du logiciel.
Modélisation de pièces 3D :
Esquisses,
Paramétrage,
Règles de base,
Organisation d’un arbre de construction.
Fonctions d’édition.
Fonctions de visualisation.
Assemblage :
Insertion de modèles dans un assemblage,
Contraintes d’assemblage.
Mise en plan :
Paramétrage du fond de plan,
Création de vues,
Cotation.
Eclaté d’un assemblage.
Repérage et nomenclature automatique.
Toolbox (la bibliothèque intégrée à Solidworks)

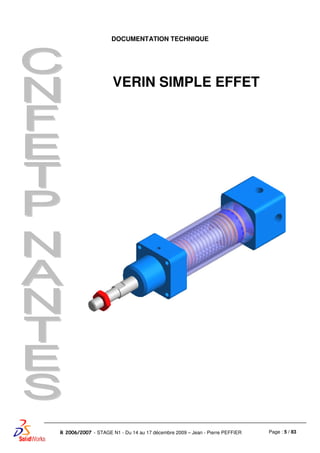

DOCUMENTATION TECHNIQUE
VERIN SIMPLE EFFET

Assemblage Format A3H réduit Solidworks

Dessins de définitions 1/2

Dessins de définitions 2/2

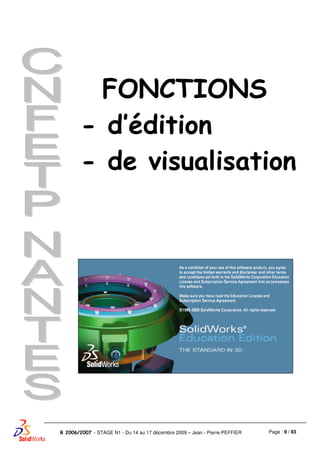

FONCTIONS
- d’édition
- de visualisation

L’écran de SW 2006/2007
Format A4H

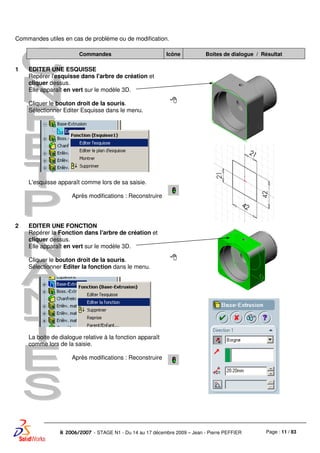

Commandes utiles en cas de problème ou de modification.
Commandes Icône Boites de dialogue / Résultat
1 EDITER UNE ESQUISSE
Repérer l'esquisse dans l'arbre de création et
cliquer dessus.
Elle apparaît en vert sur le modèle 3D.
Cliquer le bouton droit de la souris.
Sélectionner Editer Esquisse dans le menu.
L'esquisse apparaît comme lors de sa saisie.
Après modifications : Reconstruire
2 EDITER UNE FONCTION
Repérer la Fonction dans l'arbre de création et
cliquer dessus.
Elle apparaît en vert sur le modèle 3D.
Cliquer le bouton droit de la souris.
Sélectionner Editer la fonction dans le menu.
La boite de dialogue relative à la fonction apparaît
comme lors de la saisie.
Après modifications : Reconstruire

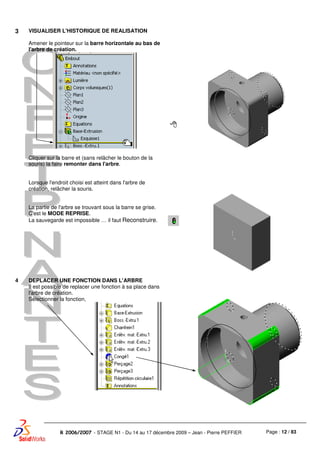

3 VISUALISER L'HISTORIQUE DE REALISATION
Amener le pointeur sur la barre horizontale au bas de
l'arbre de création.
Cliquer sur la barre et (sans relâcher le bouton de la
souris) la faire remonter dans l'arbre.
Lorsque l'endroit choisi est atteint dans l'arbre de
création, relâcher la souris.
La partie de l'arbre se trouvant sous la barre se grise.
C'est le MODE REPRISE.
La sauvegarde est impossible … il faut Reconstruire.
4 DEPLACER UNE FONCTION DANS L'ARBRE
Il est possible de replacer une fonction à sa place dans
l'arbre de création.
Sélectionner la fonction,

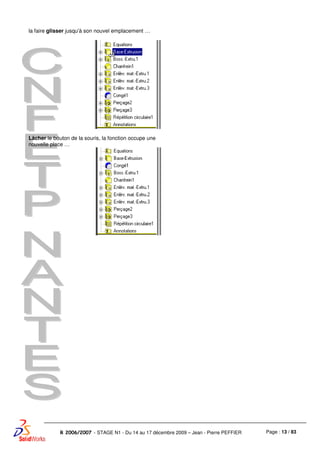

la faire glisser jusqu'à son nouvel emplacement …
Lâcher le bouton de la souris, la fonction occupe une
nouvelle place …

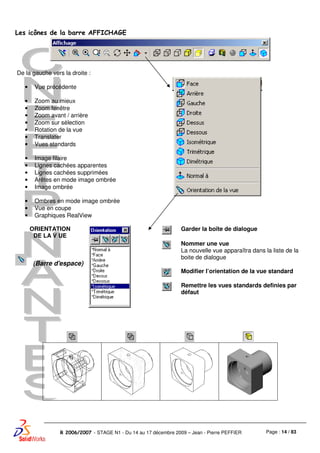

Les icônes de la barre AFFICHAGE
De la gauche vers la droite :
• Vue précédente
• Zoom au mieux
• Zoom fenêtre
• Zoom avant / arrière
• Zoom sur sélection
• Rotation de la vue
• Translater
• Vues standards
• Image filaire
• Lignes cachées apparentes
• Lignes cachées supprimées
• Arêtes en mode image ombrée
• Image ombrée
• Ombres en mode image ombrée
• Vue en coupe
• Graphiques RealView
ORIENTATION
DE LA V UE
(Barre d'espace)
Garder la boîte de dialogue
Nommer une vue
La nouvelle vue apparaîtra dans la liste de la
boite de dialogue
Modifier l’orientation de la vue standard
Remettre les vues standards definies par
défaut

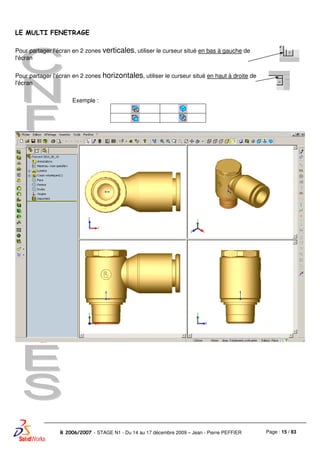

LE MULTI FENETRAGE
Pour partager l'écran en 2 zones verticales, utiliser le curseur situé en bas à gauche de
l'écran
Pour partager l'écran en 2 zones horizontales, utiliser le curseur situé en haut à droite de
l'écran
Exemple :

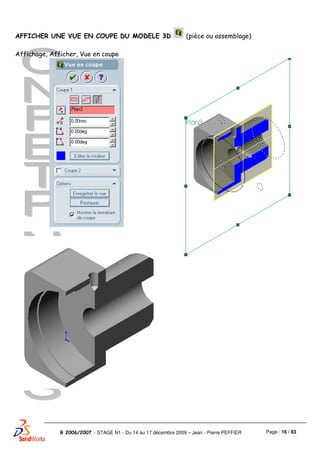

AFFICHER UNE VUE EN COUPE DU MODELE 3D (pièce ou assemblage)
Affichage, Afficher, Vue en coupe

TP1 - RONDELLE
TP2 – TIGE DE VERIN
TP3 - PISTON
TP4 - AMORTISSEUR

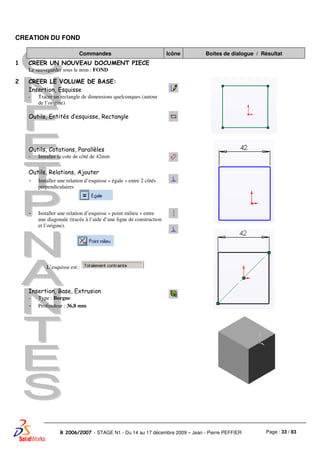

TP5 - FOND
TP6 - RESSORT
1 - MODELISATION

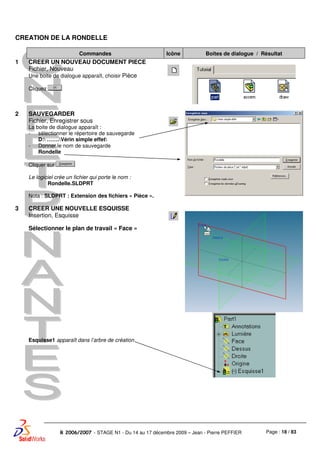

CREATION DE LA RONDELLE
1 CREER UN NOUVEAU DOCUMENT PIECE
Fichier, Nouveau
Une boite de dialogue apparaît, choisir Pièce
Cliquez
2 SAUVEGARDER
Fichier, Enregistrer sous
La boite de dialogue apparaît :
- sélectionner le répertoire de sauvegarde
D: …….Vérin simple effet
- Donner le nom de sauvegarde
Rondelle
Cliquer sur
Le logiciel crée un fichier qui porte le nom :
Rondelle.SLDPRT
Nota : SLDPRT : Extension des fichiers « Pièce ».
3 CREER UNE NOUVELLE ESQUISSE
Insertion, Esquisse
Sélectionner le plan de travail « Face »
Esquisse1 apparaît dans l’arbre de création

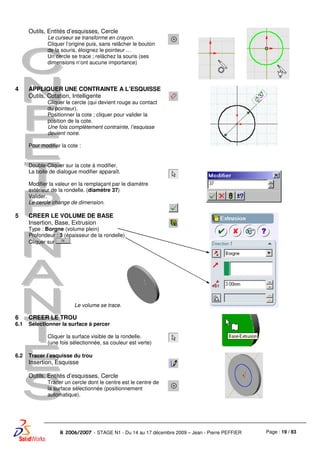

Outils, Entités d’esquisses, Cercle
Le curseur se transforme en crayon.
Cliquer l’origine puis, sans relâcher le bouton
de la souris, éloignez le pointeur …
Un cercle se trace ; relâchez la souris (ses
dimensions n’ont aucune importance)
4 APPLIQUER UNE CONTRAINTE A L’ESQUISSE
Outils, Cotation, Intelligente
Cliquer le cercle (qui devient rouge au contact
du pointeur).
Positionner la cote ; cliquer pour valider la
position de la cote.
Une fois complètement contrainte, l’esquisse
devient noire.
Pour modifier la cote :
Double-Cliquer sur la cote à modifier.
La boite de dialogue modifier apparaît.
Modifier la valeur en la remplaçant par le diamètre
extérieur de la rondelle. (diamètre 37)
Valider.
Le cercle change de dimension.
5 CREER LE VOLUME DE BASE
Insertion, Base, Extrusion
Type : Borgne (volume plein)
Profondeur : 3 (épaisseur de la rondelle)
Cliquer sur .
Le volume se trace.
6
6.1
CREER LE TROU
Sélectionner la surface à percer
Cliquer la surface visible de la rondelle.
(une fois sélectionnée, sa couleur est verte)
6.2 Tracer l’esquisse du trou
Insertion, Esquisse
Tracer un cercle dont le centre est le centre de
la surface sélectionnée (positionnement
automatique).

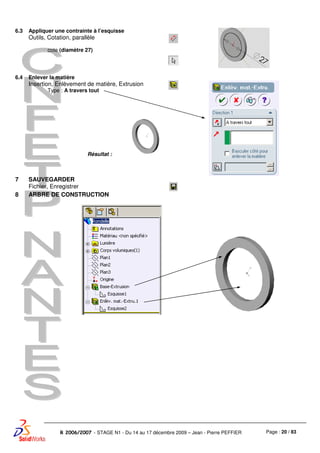

6.3 Appliquer une contrainte à l’esquisse
Outils, Cotation, parallèle
cote (diamètre 27)
6.4 Enlever la matière
Insertion, Enlèvement de matière, Extrusion
Type : A travers tout
Résultat :
7 SAUVEGARDER
Fichier, Enregistrer
8 ARBRE DE CONSTRUCTION

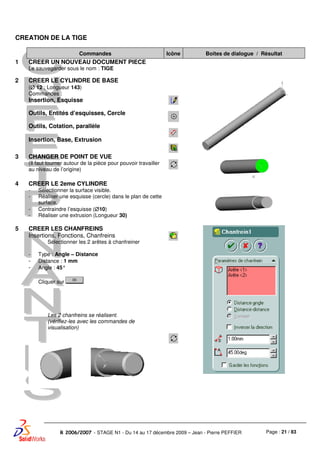

CREATION DE LA TIGE
Le sauvegarder sous le nom : TIGE
2 CREER LE CYLINDRE DE BASE
(∅∅∅∅ 12 ; Longueur 143)
Commandes :
Insertion, Esquisse
Outils, Cotation, parallèle
3 CHANGER DE POINT DE VUE
(Il faut tourner autour de la pièce pour pouvoir travailler
au niveau de l’origine)
4 CREER LE 2eme CYLINDRE
- Sélectionner la surface visible.
- Réaliser une esquisse (cercle) dans le plan de cette
surface.
- Contraindre l’esquisse (∅∅∅∅10)
- Réaliser une extrusion (Longueur 30)
5 CREER LES CHANFREINS
Insertions, Fonctions, Chanfreins
Sélectionner les 2 arêtes à chanfreiner
- Type : Angle – Distance
- Distance : 1 mm
- Angle : 45°
Cliquer sur
Les 2 chanfreins se réalisent.
(vérifiez-les avec les commandes de
visualisation)

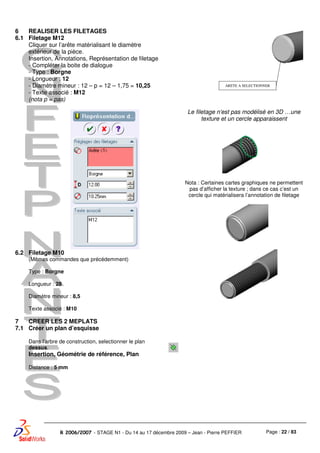

6
6.1
REALISER LES FILETAGES
Filetage M12
Cliquer sur l’arête matérialisant le diamètre
extérieur de la pièce.
Insertion, Annotations, Représentation de filetage
- Compléter la boite de dialogue
- Type : Borgne
- Longueur : 12
- Diamètre mineur : 12 – p = 12 – 1,75 = 10,25
- Texte associé : M12
(nota p = pas)
Le filetage n’est pas modélisé en 3D …une
texture et un cercle apparaissent
Nota : Certaines cartes graphiques ne permettent
pas d’afficher la texture ; dans ce cas c’est un
cercle qui matérialisera l’annotation de filetage
6.2 Filetage M10
(Mêmes commandes que précédemment)
Type : Borgne
Longueur : 28
Diamètre mineur : 8,5
Texte associé : M10
7
7.1
CREER LES 2 MEPLATS
Créer un plan d’esquisse
Dans l’arbre de construction, selectionner le plan
dessus.
Insertion, Géométrie de référence, Plan
Distance : 5 mm
ARETE A SELECTIONNER

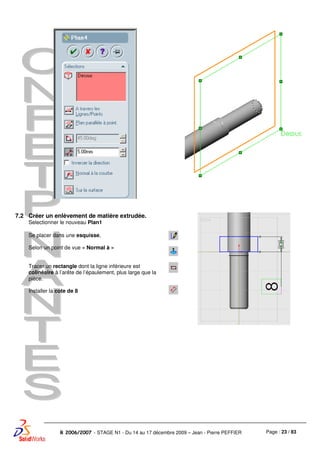

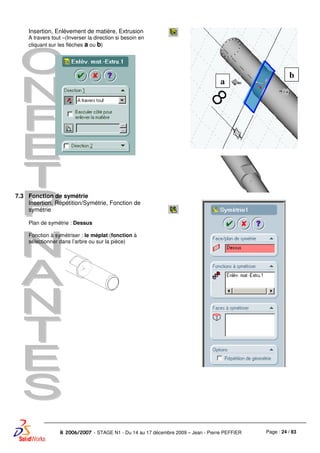

7.2 Créer un enlèvement de matière extrudée.
Selectionner le nouveau Plan1
Se placer dans une esquisse,
Selon un point de vue « Normal à »
Tracer un rectangle dont la ligne inférieure est
colinéaire à l’arête de l’épaulement, plus large que la
pièce.
Installer la cote de 8

A travers tout –(Inverser la direction si besoin en
cliquant sur les flèches a ou b)
7.3 Fonction de symétrie
Insertion, Répétition/Symétrie, Fonction de
symétrie
Plan de symétrie : Dessus
Fonction à symétriser : le méplat (fonction à
sélectionner dans l’arbre ou sur la pièce)
a
b

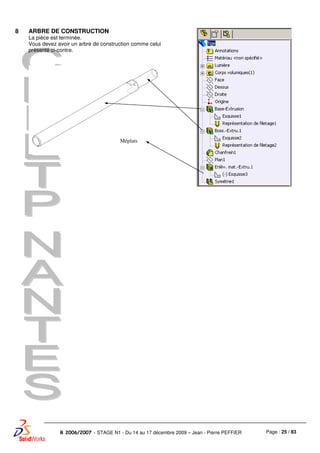

La pièce est terminée.
Vous devez avoir un arbre de construction comme celui
présenté ci-contre.
Méplats

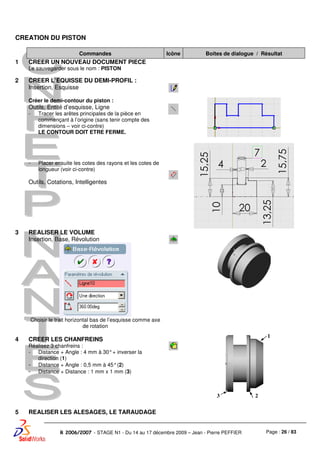

CREATION DU PISTON
Le sauvegarder sous le nom : PISTON
2 CREER L’EQUISSE DU DEMI-PROFIL :
Insertion, Esquisse
Créer le demi-contour du piston :
Outils, Entité d’esquisse, Ligne
- Tracer les arêtes principales de la pièce en
commençant à l’origine (sans tenir compte des
dimensions – voir ci-contre)
LE CONTOUR DOIT ETRE FERME.
- Placer ensuite les cotes des rayons et les cotes de
longueur (voir ci-contre)
Outils, Cotations, Intelligentes
3 REALISER LE VOLUME
Insertion, Base, Révolution
Choisir le trait horizontal bas de l’esquisse comme axe
de rotation
4 CREER LES CHANFREINS
Réalisez 3 chanfreins :
- Distance + Angle : 4 mm à 30°+ inverser la
direction (1)
- Distance + Angle : 0,5 mm à 45°(2)
- Distance + Distance : 1 mm x 1 mm (3)
5 REALISER LES ALESAGES, LE TARAUDAGE
1
23

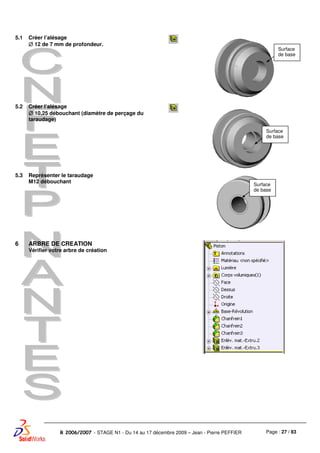

5.1 Créer l’alésage
∅∅∅∅ 12 de 7 mm de profondeur.
5.2 Créer l’alésage
∅∅∅∅ 10,25 débouchant (diamètre de perçage du
taraudage)
5.3 Représenter le taraudage
M12 débouchant
6 ARBRE DE CREATION
Vérifier votre arbre de création
Surface
de base
Surface
de base
Surface
de base

CREATION DE L'AMORTISSEUR
Fichier, Nouveau
Le sauvegarder sous le nom : AMORTISSEUR.
2 CREER L'ESQUISSE DE BASE
Insertion, Esquisse
Tracer un cercle correspondant au diamètre extérieur
(∅∅∅∅ 31,2)
3 CREER L'EXTRUSION
Type : Par rapport à un plan milieu
Profondeur : 6mm
4 CREER L'ESQUISSE DE LA GORGE
Se placer dans le plan Face (plan de symétrie de la
pièce)
Insertion, Esquisse
Sélectionner une des arêtes extérieures du cylindre
Outils, Outils d'esquisse, Convertir les entités
L'arête de la pièce est copiée dans le plan1 et fait
maintenant partie de l'esquisse courante.
Ce cercle possède les mêmes caractéristiques que
l'Esquisse1.

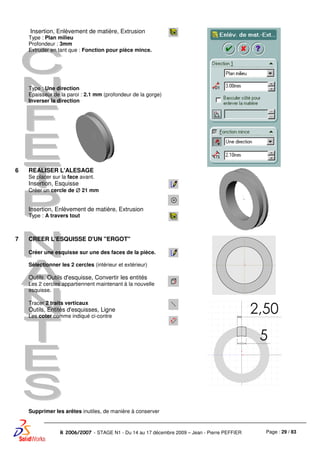

5 CREER L'EXTRUSION DE LA GORGE
Plan de Face

Type : Plan milieu
Profondeur : 3mm
Extruder en tant que : Fonction pour pièce mince.
Type : Une direction
Epaisseur de la paroi : 2.1 mm (profondeur de la gorge)
Inverser la direction
6 REALISER L'ALESAGE
Se placer sur la face avant.
Insertion, Esquisse
Créer un cercle de ∅∅∅∅ 21 mm
Type : A travers tout

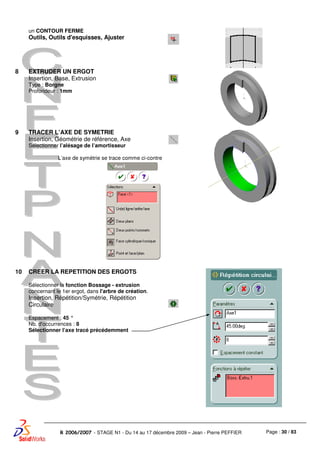

7 CREER L'ESQUISSE D'UN "ERGOT"
Créer une esquisse sur une des faces de la pièce.
Sélectionner les 2 cercles (intérieur et extérieur)
Outils, Outils d'esquisse, Convertir les entités
Les 2 cercles appartiennent maintenant à la nouvelle
esquisse.
Tracer 2 traits verticaux
Outils, Entités d'esquisses, Ligne
Les coter comme indiqué ci-contre
Supprimer les arêtes inutiles, de manière à conserver

un CONTOUR FERME
Outils, Outils d'esquisses, Ajuster
8 EXTRUDER UN ERGOT
Type : Borgne
Profondeur : 1mm
9 TRACER L’AXE DE SYMETRIE
Insertion, Géométrie de référence, Axe
Sélectionner l’alésage de l’amortisseur
L’axe de symétrie se trace comme ci-contre
10 CREER LA REPETITION DES ERGOTS
Sélectionner la fonction Bossage - extrusion
concernant le 1er ergot, dans l'arbre de création.
Insertion, Répétition/Symétrie, Répétition
Circulaire
Espacement : 45 °
Nb. d'occurrences : 8
Sélectionner l’axe tracé précédemment

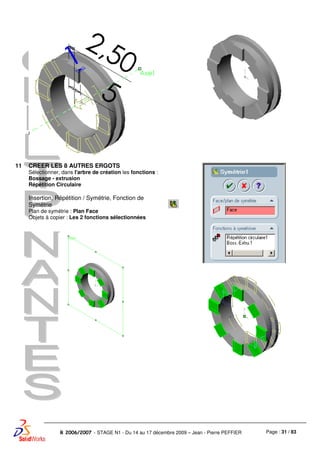

11 CREER LES 8 AUTRES ERGOTS
Sélectionner, dans l'arbre de création les fonctions :
Bossage - extrusion
Répétition Circulaire
Insertion, Répétition / Symétrie, Fonction de
Symétrie
Plan de symétrie : Plan Face
Objets à copier : Les 2 fonctions sélectionnées

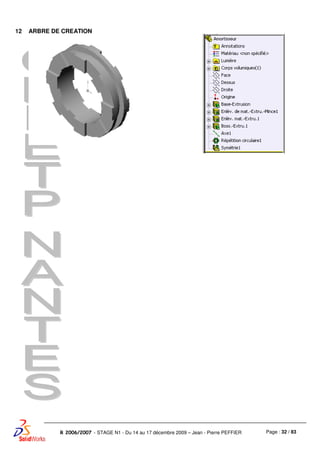

12 ARBRE DE CREATION

CREATION DU FOND
Le sauvegarder sous le nom : FOND
2 CREER LE VOLUME DE BASE:
Insertion, Esquisse
- Tracer un rectangle de dimensions quelconques (autour
de l’origine)
Outils, Entités d’esquisse, Rectangle
Outils, Cotations, Parallèles
- Installer la cote de côté de 42mm
Outils, Relations, Ajouter
- Installer une relation d’esquisse « égale » entre 2 côtés
perpendiculaires
- Installer une relation d’esquisse « point milieu » entre
une diagonale (tracée à l’aide d’une ligne de construction
et l’origine).
L’esquisse est :
- Type : Borgne
- Profondeur : 36,8 mm

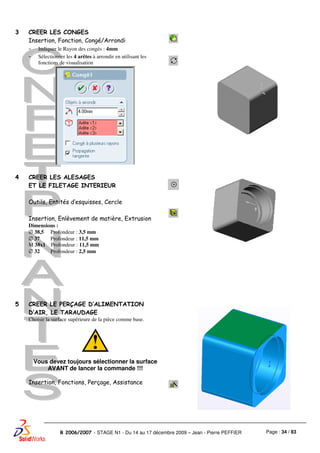

3 CREER LES CONGES
Insertion, Fonction, Congé/Arrondi
- Indiquer le Rayon des congés : 4mm
- Sélectionner les 4 arêtes à arrondir en utilisant les
fonctions de visualisation
4 CREER LES ALESAGES
ET LE FILETAGE INTERIEUR
Dimensions :
∅ 38,5 Profondeur : 3,5 mm
∅ 37 Profondeur : 11,5 mm
M 38x1 Profondeur : 11,5 mm
∅ 32 Profondeur : 2,5 mm
5 CREER LE PERÇAGE D’ALIMENTATION
D’AIR, LE TARAUDAGE
Choisir la surface supérieure de la pièce comme base.
Vous devez toujours sélectionner la surface
AVANT de lancer la commande !!!
Insertion, Fonctions, Perçage, Assistance

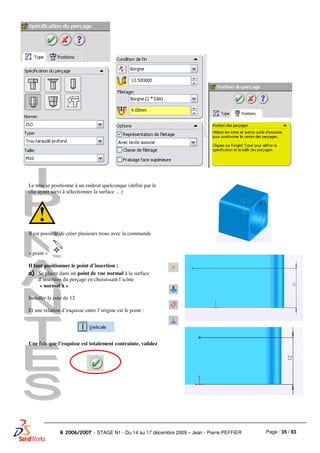

Le trou se positionne à un endroit quelconque (défini par le
clic ayant servi à sélectionner la surface …)
Il est possible de créer plusieurs trous avec la commande
« point »
Il faut positionner le point d’insertion :
a) Se placer dans un point de vue normal à la surface
d’insertion du perçage en choisissant l’icône
« normal à »
Installer la cote de 12
Et une relation d’esquisse entre l’origine est le point :
Une fois que l’esquisse est totalement contrainte, validez

6 CREER LE TROU D’ADMISSION D’AIR
- Choisir la surface de base de l’esquisse
- Se placer dans un point de vue normal à cette surface.
- Choisir une visualisation « Lignes cachées en gris »
- Dessiner un cercle sur l’axe du percage tracé
précédemment
- Indiquer son diamètre
- Coter ce trou par rapport à la surface indiquée
Choisir de réaliser un enlèvement de matière jusqu’à la
surface du perçage réalisé précédemment
7 REALISATION DU TROU D’ARTICULATION
- Réaliser un enlèvement de matière par extrusion à
travers tout
8 CREER 1 TARAUDAGE M5
- Se placer sur la face de base
Insertion, Fonctions, Perçage, Assistance
M5 ; profondeur 14,5 ; angle : 118°
Profondeur taraudée : 12
Coter l’esquisse comme ci-contre
(Utiliser 2 droites de construction pour coter l’angle de
45°)

9 CREER UN AXE
Sélectionner un des alésages de la pièce
Insertion, Géométrie de référence, Axe
10 REALISER LES 3 TARAUDAGES
SUPPLEMENTAIRES
Insertion, Répétition/Symétrie, Répétition
Circulaire
Sélectionner l’axe créé précédemment

10 Arbre de création

CREATION DU RESSORT
Caractéristiques Longueur libre 260 mm
Diamètre 30 mm
Diamètre du fil 2 mm
Nombre de spires 20
Le sauvegarder sous le nom : RESSORT
2 CREER L'ESQUISSE DE BASE
Insertion, Esquisse
Tracer un cercle correspondant au diamètre du ressort.
Sortir de l'esquisse !!!
3 CREER L'HELICE
Insertion, Courbe, Hélice / Spirale
4 CREER L'ESQUISSE … ∅∅∅∅ DU FIL :
Se placer dans le Plan Dessus
Insertion, Esquisse
Se placer dans un point de vue "normal" au plan
d'esquisse.
Réaliser un cercle correspondant au ∅ du fil.
Choisir comme centre du cercle l'extrémité de l'hélice.

Sortir de l'esquisse !!!
5 CREER LE VOLUME DU RESSORT
Insertion, Bossage, Balayage
6 REALISER LE "MEULAGE" D'UNE EXTREMITE
Se placer dans le Dessus.
Créer une nouvelle esquisse
Choisir un point de vue "normal" au plan d'esquisse
Tracer une ligne horizontale passant par l'origine.
(la longueur doit être supérieure au diamètre du
ressort).
Choisir l’option : Basculer le côté pour enlever la
matière

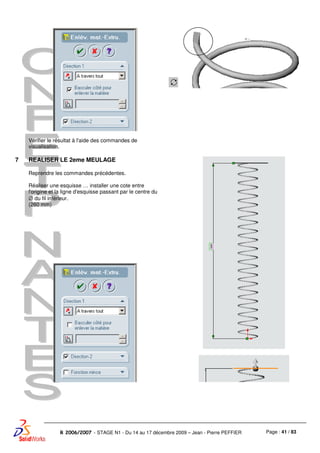

Vérifier le résultat à l'aide des commandes de
visualisation.
7 REALISER LE 2eme MEULAGE
Reprendre les commandes précédentes.
Réaliser une esquisse … installer une cote entre
l'origine et la ligne d'esquisse passant par le centre du
∅ du fil inférieur.
(260 mm)

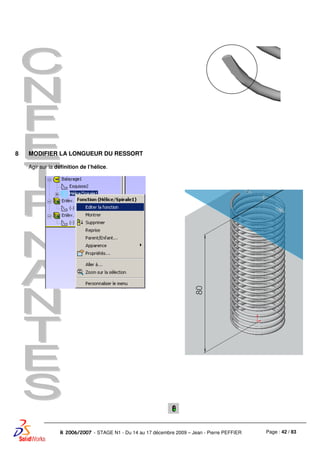

8 MODIFIER LA LONGUEUR DU RESSORT
Agir sur la définition de l’hélice.

et sur la cote de positionnement de la dernière
esquisse (changer la cote de 260 en 80 mm)
9 ARBRE DE CREATION

TP7a – SOUS ENSEMBLES
TP7b – VERIN COMPLET
2 - ASSEMBLAGE

A1 - ASSEMBLAGE DU SOUS-ENSEMBLE MOBILE EN TRANSLATION
SE1 = { Tige, Piston, Joint, Ecrou }
Ordre
d'insertion
Pièces Tige Piston Joint Ecrou
1 Tige
2 Piston Coaxial + A distance
3 Joint Coaxial +
Coïncident
4 Ecrou Coaxial + A distance
Fichier, Nouveau
La boite de dialogue nouveau apparaît, choisir
Assemblage
Cliquez
2 SAUVEGARDER
Donner comme nom de sauvegarde : SE1
Le logiciel crée un fichier qui porte le nom :
SE1.SLDASM
Nota : SLDASM : Extension des fichier
"Assemblage"
L'environnement graphique est le même que pour les
fichiers pièces.
Seule une nouvelle boite de dialogue apparaît (voir ci-
contre).
Joint
Tige
Ecrou
Piston
CONTRAINTES D'ASSEMBLAGE
• Coïncident
• Parallèle
• Tangent
• Concentrique
• A distance
• Angle
• Perpendiculaire

3 INSERER LE 1er
COMPOSANT : TIGE
Cliquer sur
Sélectionner le fichier : tige
Cliquer sur Le pointeur ci-contre apparaît.
Cliquer le point origine de l'écran.
La tige apparaît dans la zone graphique.
Modifier le point de vue : isométrique
Résultat :
4 INSERER LE PISTON
Insertion, Composant, Pièce/Assemblage existant
Choisir le fichier : PISTON
Cliquer un point QUELCONQUE de l'écran.
Le PISTON apparaît

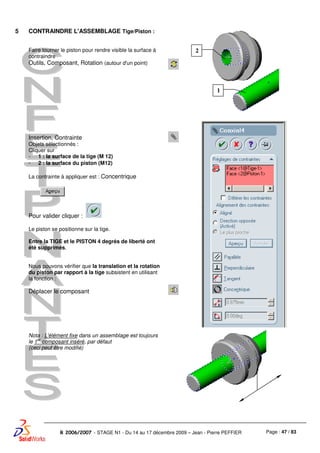

5 CONTRAINDRE L'ASSEMBLAGE Tige/Piston :
Faire tourner le piston pour rendre visible la surface à
contraindre
Outils, Composant, Rotation (autour d'un point)
Insertion, Contrainte
Objets sélectionnés :
Cliquer sur
- 1 : la surface de la tige (M 12)
- 2 : la surface du piston (M12)
La contrainte à appliquer est : Concentrique
Pour valider cliquer :
Le piston se positionne sur la tige.
Entre la TIGE et le PISTON 4 degrés de liberté ont
été supprimés.
Nous pouvons vérifier que la translation et la rotation
du piston par rapport à la tige subsistent en utilisant
la fonction :
Déplacer le composant
Nota : L'élément fixe dans un assemblage est toujours
le 1
er
composant inséré, par défaut
(ceci peut être modifié)
2
1

Il reste à positionner longitudinalement le piston sur la
tige.
Le piston est vissé à fond de filet sur la tige.
Le filetage a une longueur de 12mm ; il faut donc
positionner l'épaulement intérieur du piston à 10mm de
l'extrémité de la tige.
Insertion, Contrainte
Sélectionner les 2 surfaces à contraindre (3 et 4)
Utiliser la fonction de visualisation
Rotation de la vue
Pour faire les sélections dans de bonnes conditions
Type de contrainte : A distance
12 mm
Direction opposée
Vérification du travail effectué dans l'Arbre de
Création
3
4

6 CHANGER LA COULEUR DU PISTON
Dans l'Arbre de Création, Sélectionner Piston
Cliquer sur le bouton droit de la souris
Une boite de dialogue apparaît, Choisir
Puis
Choisir une couleur pour le PISTON
.
7 INSERER LE JOINT
Insertion, Composant, Depuis le fichier …

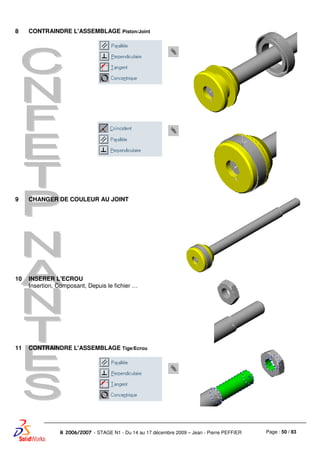

8 CONTRAINDRE L'ASSEMBLAGE Piston/Joint
9 CHANGER DE COULEUR AU JOINT
10 INSERER L'ECROU
Insertion, Composant, Depuis le fichier …
11 CONTRAINDRE L'ASSEMBLAGE Tige/Ecrou

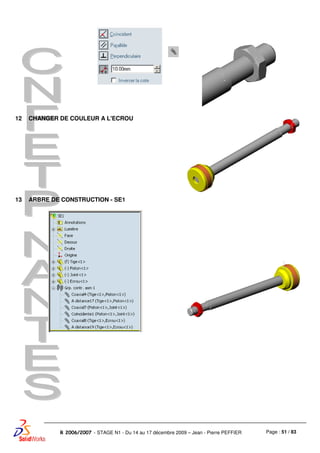

12 CHANGER DE COULEUR A L'ECROU
13 ARBRE DE CONSTRUCTION - SE1

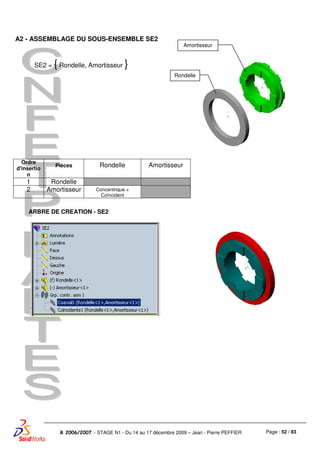

A2 - ASSEMBLAGE DU SOUS-ENSEMBLE SE2
SE2 = { Rondelle, Amortisseur }
ARBRE DE CREATION - SE2
Ordre
d'insertio
n
Pièces Rondelle Amortisseur
1 Rondelle
2 Amortisseur Concentrique +
Coïncident
Rondelle
Amortisseur

A3 - ASSEMBLAGE DU SOUS-ENSEMBLE
DE PIECES FIXES SE3
SE3 = { Fond, SE2,Tube, Embout }
Ordre
d'insertion
Pièces Fond SE2 Tube Embout
1 Fond
2 SE2 Concentrique +
Coïncident
3 Tube Concentrique Coïncident
4 Embout Parallèle Concentrique +
Coïncident
ARBRE DE CREATION
Fond
Tube
Embout
SE2

A4 - ASSEMBLAGE DU VERIN COMPLET
Ordre
d'insertion
Pièces SE3 SE1 Bague Ressort
1 SE3
3 SE1 Concentrique
Ecrou
parallèle
4 Bague Coïncident Concentrique
5 Ressort Coïncident Coïncident
ARBRE DE CREATION – ASSEMBLAGE
SE1
SE3
SE2
Ressort
Bague

TP8 – FOND
TP9 – TIGE DE VERIN
3 – MISE EN PLAN

A - CREATION DU PLAN 2D DU FOND
Format : A3H
Echelle : 2:1
• Vue de face (4 trous taraudés vus et trou taraudé d’arrivée d’air à la verticale)
• Vue de dessus (avec arêtes cachées)
• Vue de gauche en coupe A-A
• Vue isométrique
1 CREER UN NOUVEAU DOCUMENT DE MISE
EN PLAN
Fichier, Nouveau
La boite de dialogue nouveau apparaît,
choisir Mise en plan
Cliquez
Choisir le format A3
(C’est un modèle personnalisé …)
Cliquez
Le format A3 apparaît
Il comporte :
- Un cadre
- Un cartouche (celui du lycée St Joseph)
vide
2 COMPLETER LE CARTOUCHE
Le remplissage du cartouche est automatisé pour :
- la date
- l’échelle de la feuille
Pour changer l’échelle :
Bouton droit de la souris sur l’onglet « Feuille »

La boite de dialogue ci-contre apparaît :
Changer :
- Le nom de l’onglet « Feuille » en « FOND »
- L’échelle 1 :1 en 2 :1
Vérifier le paramètre suivant :
- Type de projection : Europe
Les autres paramètres du cartouche sont à saisir :
Fichiers, Propriétés
Saisissez les paramètres :
- Auteur : NOM Prénom
- Mots clés : 1EDPI
- TITRE : VERIN SIMPLE EFFET
3 SAUVEGARDER LA MISE EN PLAN
Donner le nom : xx_Verin simple effet
Ce fichier comportera toutes les mises en plan du
vérin simple effet (chaque mise en plan dans une
nouvelle feuille)

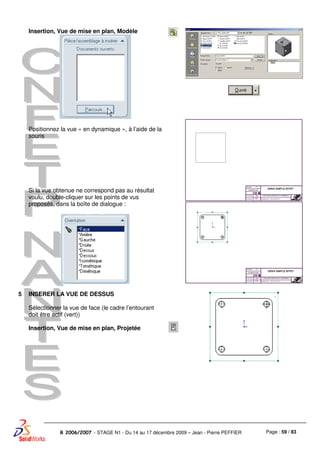

4 INSERER LA VUE DE FACE DU FOND

Insertion, Vue de mise en plan, Modèle
Positionnez la vue « en dynamique », à l’aide de la
souris
Si la vue obtenue ne correspond pas au résultat
voulu, double-cliquer sur les points de vus
proposés, dans la boîte de dialogue :

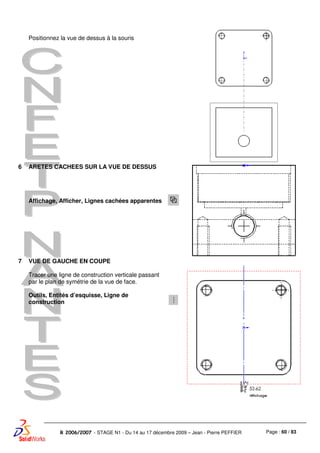

5 INSERER LA VUE DE DESSUS
Sélectionner la vue de face (le cadre l’entourant
doit être actif (vert))
Insertion, Vue de mise en plan, Projetée

Positionnez la vue de dessus à la souris
6 ARETES CACHEES SUR LA VUE DE DESSUS
Affichage, Afficher, Lignes cachées apparentes
7 VUE DE GAUCHE EN COUPE
Tracer une ligne de construction verticale passant
par le plan de symétrie de la vue de face.
Outils, Entités d’esquisse, Ligne de
construction

Sélectionner cette ligne de construction
Insertion, Vue de mise en plan, Coupe
Si les flèches de désignation de la coupe sont à
l’envers, faites un double-clic à l’extrémité de la
flèche, pour les retourner !
Puis : Reconstruire
8 VUE ISOMETRIQUE
Ouvrir le fichier du FOND
Fichier, Ouvrir
Choisir un point de vue intéressant
« Basculer » vers la mise en plan

Insertion, Vue de mise en plan, Modèle
Le curseur change : , double-cliquer sur le
fichier Fond
Choisir la vue actuelle du modèle
Positionnez la nouvelle vue à l’aide de la souris

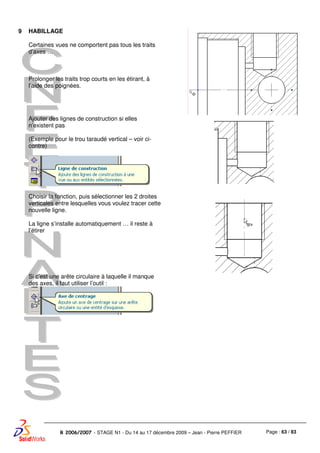

9 HABILLAGE
Certaines vues ne comportent pas tous les traits
d’axes …
Prolonger les traits trop courts en les étirant, à
l’aide des poignées.
Ajouter des lignes de construction si elles
n’existent pas
(Exemple pour le trou taraudé vertical – voir ci-
contre)
Choisir la fonction, puis sélectionner les 2 droites
verticales entre lesquelles vous voulez tracer cette
nouvelle ligne.
La ligne s’installe automatiquement … il reste à
l’étirer
Si c’est une arête circulaire à laquelle il manque
des axes, il faut utiliser l’outil :

10 SORTIE IMPRIMANTE
Fichier, Imprimer
Sélectionner l’imprimante
Cocher « Sélection » pour imprimer à l’échelle.
Cliquez
11
La boîte de dialogue ci-dessous apparaît :
Un aperçu avant impression se crée : la zone qui
va être imprimée est contenue dans un cadre (voir
ci-contre).
Nous allons imprimer un A3 à l’échelle 2 :1 sur
une imprimante Laser A4.
Il faut donc tenir compte de :
- L’échelle de la feuille = 2 : 1
- Du rapport A3 :A4 = 1,414
Si l’aperçu est bon,
Cliquez
Pour obtenir un Format A3, il suffit de photocopier
le A4 réduit avec le rapport inverse … ce sera un
agrandissement de 1,414 (racine de 2)
CREER LA MISE EN PLAN DES AUTRES
PIECES
Procéder comme pour le fond … Choisissez
judicieusement les vues ….

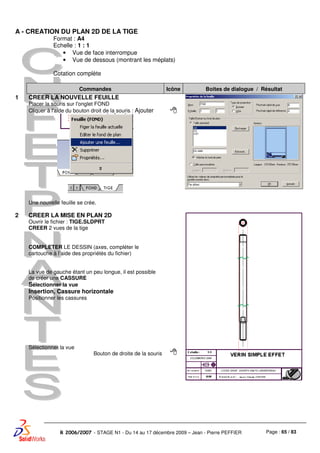

A - CREATION DU PLAN 2D DE LA TIGE
Format : A4
Echelle : 1 : 1
• Vue de face interrompue
• Vue de dessous (montrant les méplats)
Cotation complète
1 CREER LA NOUVELLE FEUILLE
Placer la souris sur l'onglet FOND
Cliquer à l'aide du bouton droit de la souris : Ajouter
Une nouvelle feuille se crée.
2 CREER LA MISE EN PLAN 2D
Ouvrir le fichier : TIGE.SLDPRT
CREER 2 vues de la tige
COMPLETER LE DESSIN (axes, compléter le
cartouche à l’aide des propriétés du fichier)
La vue de gauche étant un peu longue, il est possible
de créer une CASSURE
Sélectionner la vue
Insertion, Cassure horizontale
Positionner les cassures
Sélectionner la vue
Bouton de droite de la souris

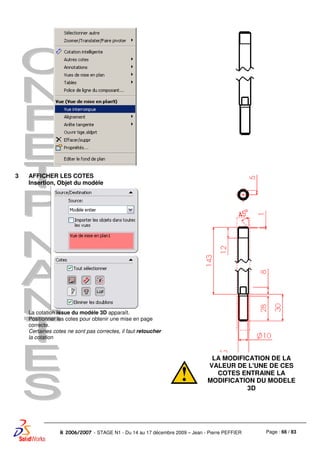

3 AFFICHER LES COTES
Insertion, Objet du modèle
La cotation issue du modèle 3D apparaît.
Positionner les cotes pour obtenir une mise en page
correcte.
Certaines cotes ne sont pas correctes, il faut retoucher
la cotation
LA MODIFICATION DE LA
VALEUR DE L'UNE DE CES
COTES ENTRAINE LA
MODIFICATION DU MODELE
3D

4 AJOUTER DU TEXTE A UNE COTATION
(exemple : les chanfreins)
Sélectionner la cote 1
Les propriétés de la cote s’affichent à gauche de
l’écran
Modifier le texte :
5 CACHER UNE COTATION
Nous pouvons cacher la cote de 45°devenue
surabondante
Sélectionner la cote
Pour faire apparaître une cote cachée :
Affichage, Cacher/Montrer les annotations
Les cotes ré-apparaissent en « grisé »
Pour les ré-activer, les cliquer (le curseur a maintenant
l’apparence suivante :
Pour sortir du mode « affichage des cotes » :
Affichage, Cacher/Montrer les annotations
NE PAS SUPPRIMER OU
MODIFIER <DIM>, CELA
EMPECHERAIT LA
MODIFICATION DU MODELE
3D A PARTIR DU 2D

6 REMPLACER UNE COTATION
7 COMPLETER LE DESSIN
- Modifier la cote ∅ 12 en M12
- Positionner correctement les cotes
- Modifier la dimension des flèches
- Modifier le style des flèches :
Outils, Options, Propriétés du document
8 DEPLACER : COPIER DES COTES
A l’aide des combinaisons suivantes :
Bouton gauche de la souris + (Shift)
Vous pouvez déplacer un cote, d’une vue
à une autre
Bouton gauche de la souris +
Vous pouvez copier un cote, d’une vue à
une autre

9 ARBRE DE CREATION

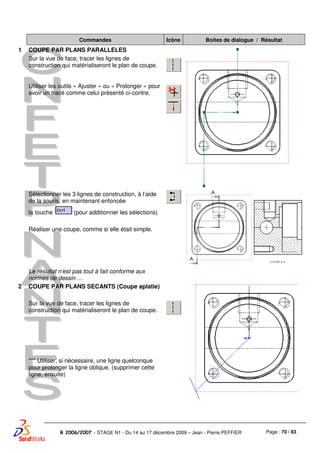

1 COUPE PAR PLANS PARALLELES
Sur la vue de face, tracer les lignes de
construction qui matérialiseront le plan de coupe.
Utiliser les outils « Ajuster » ou « Prolonger » pour
avoir un tracé comme celui présenté ci-contre.
Sélectionner les 3 lignes de construction, à l’aide
de la souris, en maintenant enfoncée
la touche (pour additionner les sélections)
Réaliser une coupe, comme si elle était simple.
Le résultat n’est pas tout à fait conforme aux
normes de dessin …
2 COUPE PAR PLANS SECANTS (Coupe aplatie)
Sur la vue de face, tracer les lignes de
construction qui matérialiseront le plan de coupe.
*** Utiliser, si nécessaire, une ligne quelconque
pour prolonger la ligne oblique. (supprimer cette
ligne, ensuite)

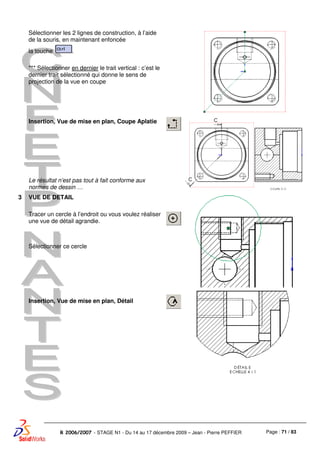

Sélectionner les 2 lignes de construction, à l’aide
de la souris, en maintenant enfoncée
la touche .
*** Sélectionner en dernier le trait vertical : c’est le
dernier trait sélectionné qui donne le sens de
projection de la vue en coupe
Insertion, Vue de mise en plan, Coupe Aplatie
Le résultat n’est pas tout à fait conforme aux
normes de dessin …
3 VUE DE DETAIL
Tracer un cercle à l’endroit ou vous voulez réaliser
une vue de détail agrandie.
Sélectionner ce cercle
Insertion, Vue de mise en plan, Détail

Pour changer l’échelle de la vue de détail,
modifiez la boîte de dialogue :
4 COUPE LOCALE
Tracer une spline à l’endroit ou vous voulez
réaliser une coupe locale.
Outils, Entités d’esquisse, Spline
*** une spline est une courbe définie par plusieurs
points …
Sélectionnez la spline
Insertion, Vue de mise en plan, Coupe locale
Donner une profondeur (de coupe)
Et cochez « Aperçu »

TP11 – Eclaté de l’ASSEMBLAGE du VERIN
TP12 – Repérage et nomenclature sur la MISE EN PLAN du
VERIN
4 – ECLATE
REPERAGE
NOMENCLATURE

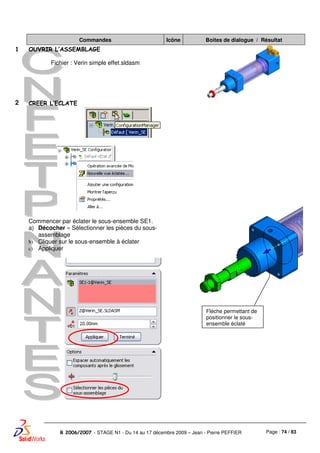

1 OUVRIR L’ASSEMBLAGE
Fichier : Verin simple effet.sldasm
2 CREER L’ECLATE
Commencer par éclater le sous-ensemble SE1.
a) Décocher « Sélectionner les pièces du sous-
assemblage
b) Cliquer sur le sous-ensemble à éclater
c) Appliquer
Flèche permettant de
positionner le sous-
ensemble éclaté

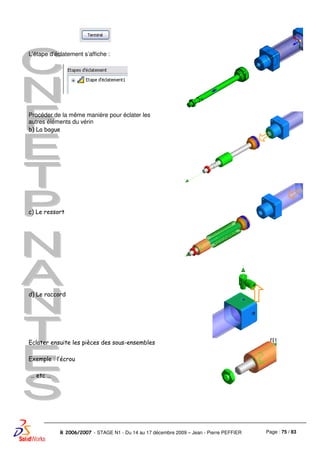

L’étape d’éclatement s’affiche :
Procéder de la même manière pour éclater les
autres éléments du vérin
b) La bague
c) Le ressort
d) Le raccord
Eclater ensuite les pièces des sous-ensembles
Exemple : l’écrou
… etc …

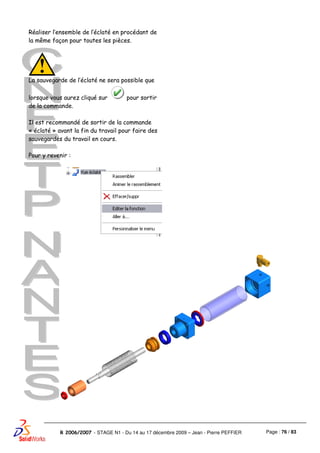

Réaliser l’ensemble de l’éclaté en procédant de
la même façon pour toutes les pièces.
La sauvegarde de l’éclaté ne sera possible que
lorsque vous aurez cliqué sur pour sortir
de la commande.
Il est recommandé de sortir de la commande
« éclaté » avant la fin du travail pour faire des
sauvegardes du travail en cours.
Pour y revenir :

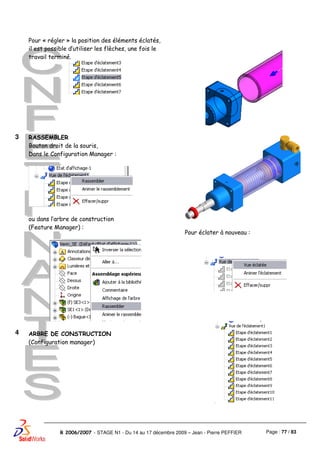

Pour « régler » la position des éléments éclatés,
il est possible d’utiliser les flèches, une fois le
travail terminé.
3 RASSEMBLER
Bouton droit de la souris,
Dans le Configuration Manager :
ou dans l’arbre de construction
(Feature Manager) :
Pour éclater à nouveau :
(Configuration manager)

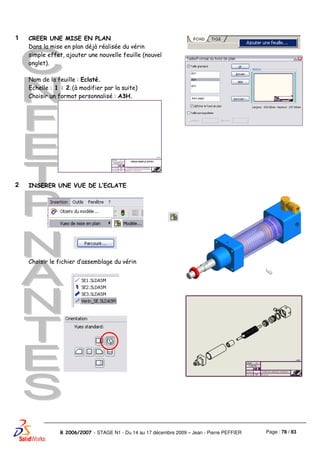

1 CREER UNE MISE EN PLAN
Dans la mise en plan déjà réalisée du vérin
simple effet, ajouter une nouvelle feuille (nouvel
onglet).
Nom de la feuille : Eclaté.
Echelle : 1 : 2.(à modifier par la suite)
Choisir un format personnalisé : A3H.
2 INSERER UNE VUE DE L’ECLATE
Choisir le fichier d’assemblage du vérin

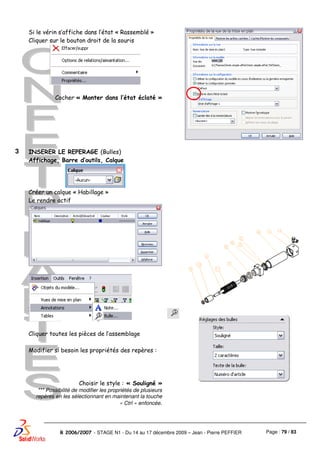

Si le vérin s’affiche dans l’état « Rassemblé »
Cocher « Monter dans l’état éclaté »
3 INSERER LE REPERAGE (Bulles)
Affichage, Barre d’outils, Calque
Créer un calque « Habillage »
Le rendre actif
Cliquer toutes les pièces de l’assemblage
Modifier si besoin les propriétés des repères :
Choisir le style : « Souligné »
*** Possibilité de modifier les propriétés de plusieurs
repères en les sélectionnant en maintenant la touche
« Ctrl » enfoncée.

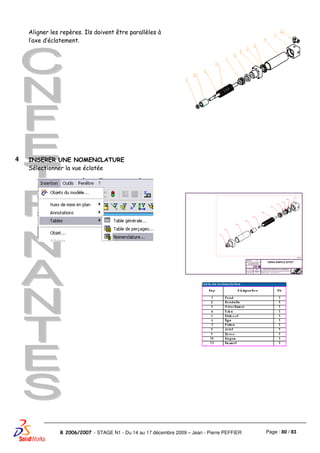

Aligner les repères. Ils doivent être parallèles à
l’axe d’éclatement.
4 INSERER UNE NOMENCLATURE
Sélectionner la vue éclatée

Modifier les propriétés à l’aide de la boite de
dialogue de gauche.
*** Voir aussi :
insérer une Nomenclature au format Excel

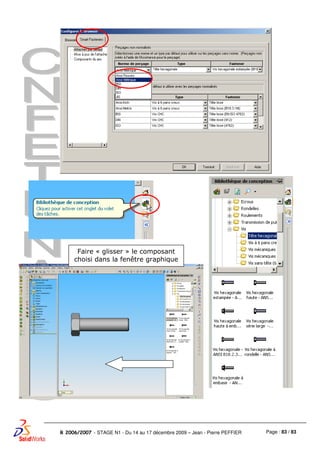

Complément : TOOLBOX(bibliothèque de composants intégrée à SW)
Outils, Compléments
Choisir votre dossier
« Travail »

Faire « glisser » le composant
choisi dans la fenêtre graphique

05 14326 0sdfddf2

Contenu connexe

En vedette

Similaire à 05 14326 0sdfddf2

Plus de mahmoudelamri

05 14326 0sdfddf2
