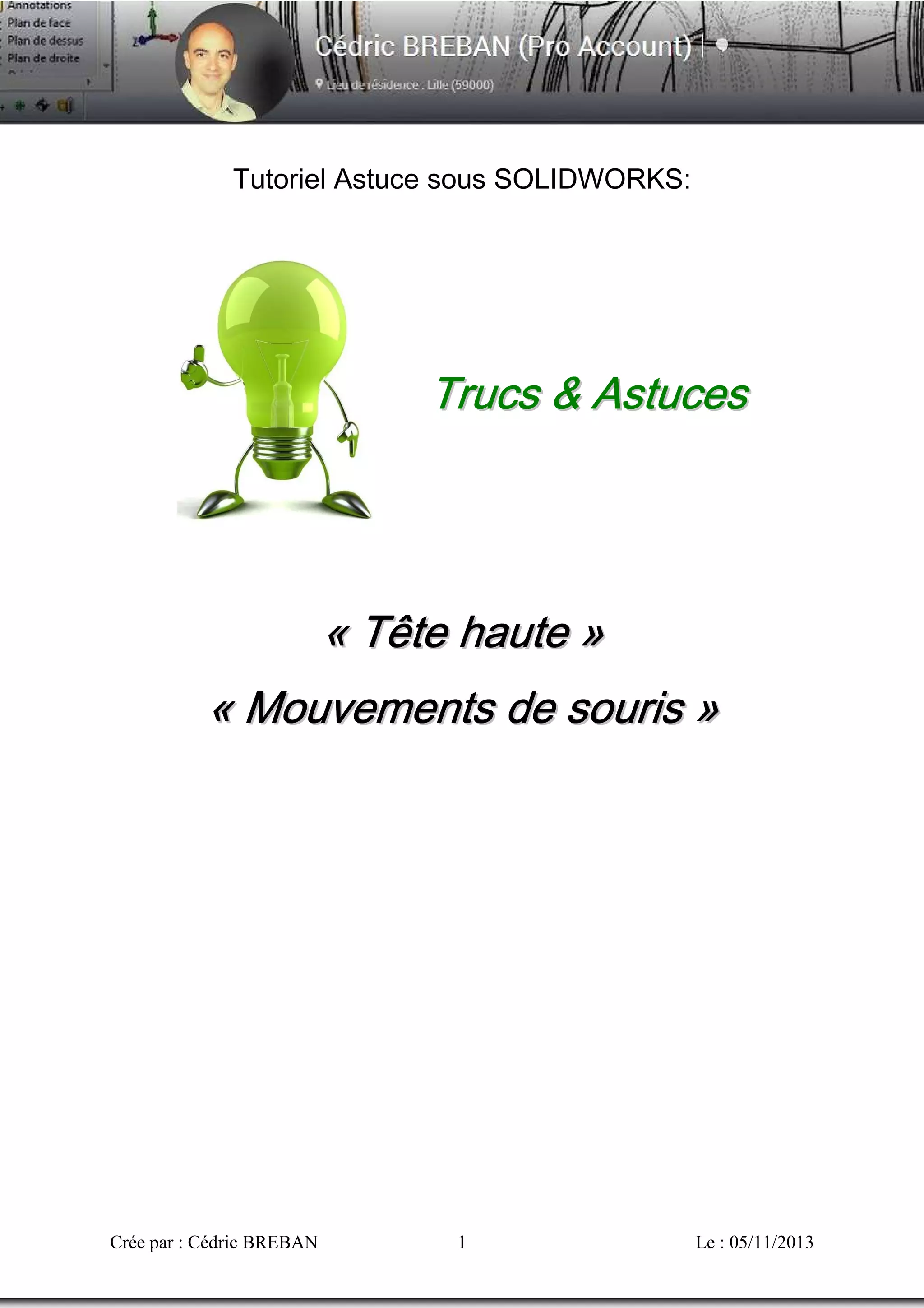

- 1. Tutoriel Astuce sousSOLIDWORKS: Trucs & Astuces « Tête haute » « Mo u v e me n t s d e s o u r i s » Crée par : Cédric BREBAN 1 Le : 05/11/2013

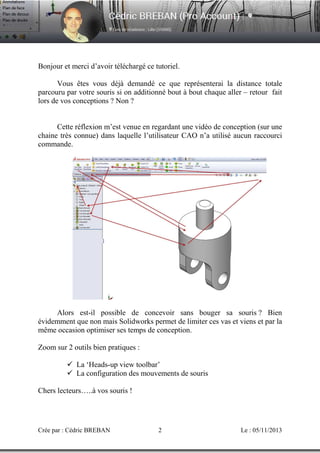

- 2. Bonjour et mercid’avoir téléchargé ce tutoriel. Vous êtes vous déjà demandé ce que représenterai la distance totale parcouru par votre souris si on additionné bout à bout chaque aller – retour fait lors de vos conceptions ? Non ? Cette réflexion m’est venue en regardant une vidéo de conception (sur une chaine très connue) dans laquelle l’utilisateur CAO n’a utilisé aucun raccourci commande. Alors est-il possible de concevoir sans bouger sa souris ? Bien évidemment que non mais Solidworks permet de limiter ces vas et viens et par la même occasion optimiser ses temps de conception. Zoom sur 2 outils bien pratiques : La ‘Heads-up view toolbar’ La configuration des mouvements de souris Chers lecteurs…..à vos souris ! Crée par : Cédric BREBAN 2 Le : 05/11/2013

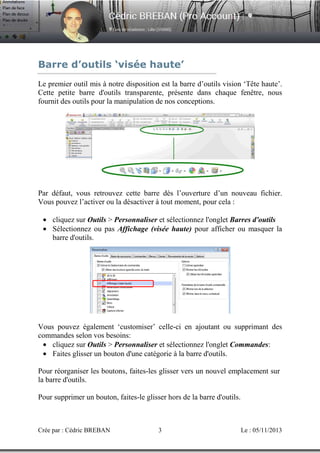

- 3. Barre d’outils ‘viséehaute’ Le premier outil mis à notre disposition est la barre d’outils vision ‘Tête haute’. Cette petite barre d'outils transparente, présente dans chaque fenêtre, nous fournit des outils pour la manipulation de nos conceptions. Par défaut, vous retrouvez cette barre dès l’ouverture d’un nouveau fichier. Vous pouvez l’activer ou la désactiver à tout moment, pour cela : • cliquez sur Outils > Personnaliser et sélectionnez l'onglet Barres d'outils • Sélectionnez ou pas Affichage (visée haute) pour afficher ou masquer la barre d'outils. Vous pouvez également ‘customiser’ celle-ci en ajoutant ou supprimant des commandes selon vos besoins: • cliquez sur Outils > Personnaliser et sélectionnez l'onglet Commandes: • Faites glisser un bouton d'une catégorie à la barre d'outils. Pour réorganiser les boutons, faites-les glisser vers un nouvel emplacement sur la barre d'outils. Pour supprimer un bouton, faites-le glisser hors de la barre d'outils. Crée par : Cédric BREBAN 3 Le : 05/11/2013

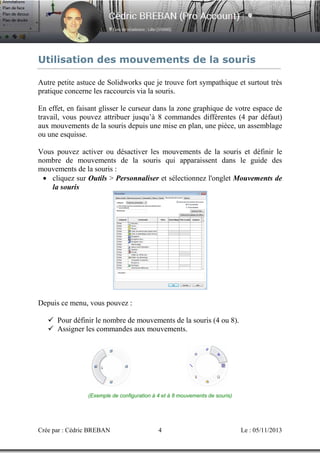

- 4. Utilisation des mouvementsde la souris Autre petite astuce de Solidworks que je trouve fort sympathique et surtout très pratique concerne les raccourcis via la souris. En effet, en faisant glisser le curseur dans la zone graphique de votre espace de travail, vous pouvez attribuer jusqu’à 8 commandes différentes (4 par défaut) aux mouvements de la souris depuis une mise en plan, une pièce, un assemblage ou une esquisse. Vous pouvez activer ou désactiver les mouvements de la souris et définir le nombre de mouvements de la souris qui apparaissent dans le guide des mouvements de la souris : • cliquez sur Outils > Personnaliser et sélectionnez l'onglet Mouvements de la souris Depuis ce menu, vous pouvez : Pour définir le nombre de mouvements de la souris (4 ou 8). Assigner les commandes aux mouvements. (Exemple de configuration à 4 et à 8 mouvements de souris) Crée par : Cédric BREBAN 4 Le : 05/11/2013

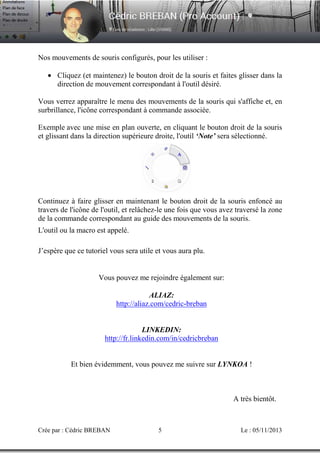

- 5. Nos mouvements desouris configurés, pour les utiliser : • Cliquez (et maintenez) le bouton droit de la souris et faites glisser dans la direction de mouvement correspondant à l'outil désiré. Vous verrez apparaître le menu des mouvements de la souris qui s'affiche et, en surbrillance, l'icône correspondant à commande associée. Exemple avec une mise en plan ouverte, en cliquant le bouton droit de la souris et glissant dans la direction supérieure droite, l'outil ‘Note’ sera sélectionné. Continuez à faire glisser en maintenant le bouton droit de la souris enfoncé au travers de l'icône de l'outil, et relâchez-le une fois que vous avez traversé la zone de la commande correspondant au guide des mouvements de la souris. L'outil ou la macro est appelé. J’espère que ce tutoriel vous sera utile et vous aura plu. Vous pouvez me rejoindre également sur: ALIAZ: http://aliaz.com/cedric-breban LINKEDIN: http://fr.linkedin.com/in/cedricbreban Et bien évidemment, vous pouvez me suivre sur LYNKOA ! A très bientôt. Crée par : Cédric BREBAN 5 Le : 05/11/2013
