1. SOLIDWORKS 2020
Afin de pouvoir utiliser Solidworks 2020 dans de bonnes conditions, il est important de commencer
par préparer son espace de travail. En particulier configurer les barres d’outils les plus utilisées.
Par défaut à la première ouverture, votre espace de travail ressemblera à cela
Il va falloir modifier cet aspect en enlevant ou rajoutant certaines fonctions.
1ère opération : Désactiver le “Command Manager”
En utilisant le bouton droit de votre souris, cliquez
à côté du nom de votre fichier et désactivez
Command Manager
2ème opération : Ajouter les barres d’outils utiles
Elles sont au nombre de 3
● Esquisses
● Fonctions
● Vues Standard
Solidworks - G.Maurin 2020 -Licence Creative commons (BY NC SA)

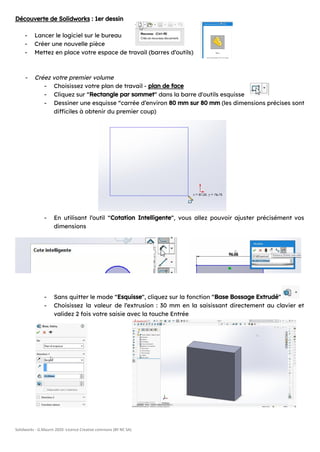

2. Découverte de Solidworks : 1er dessin
- Lancer le logiciel sur le bureau
- Créer une nouvelle pièce
- Mettez en place votre espace de travail (barres d’outils)
- Créez votre premier volume
- Choisissez votre plan de travail - plan de face
- Cliquez sur “Rectangle par sommet” dans la barre d'outils esquisse
- Dessiner une esquisse “carrée d’environ 80 mm sur 80 mm (les dimensions précises sont
difficiles à obtenir du premier coup)
- En utilisant l’outil “Cotation Intelligente”, vous allez pouvoir ajuster précisément vos
dimensions
- Sans quitter le mode “Esquisse”, cliquez sur la fonction “Base Bossage Extrudé”
- Choisissez la valeur de l’extrusion : 30 mm en la saisissant directement au clavier et
validez 2 fois votre saisie avec la touche Entrée
