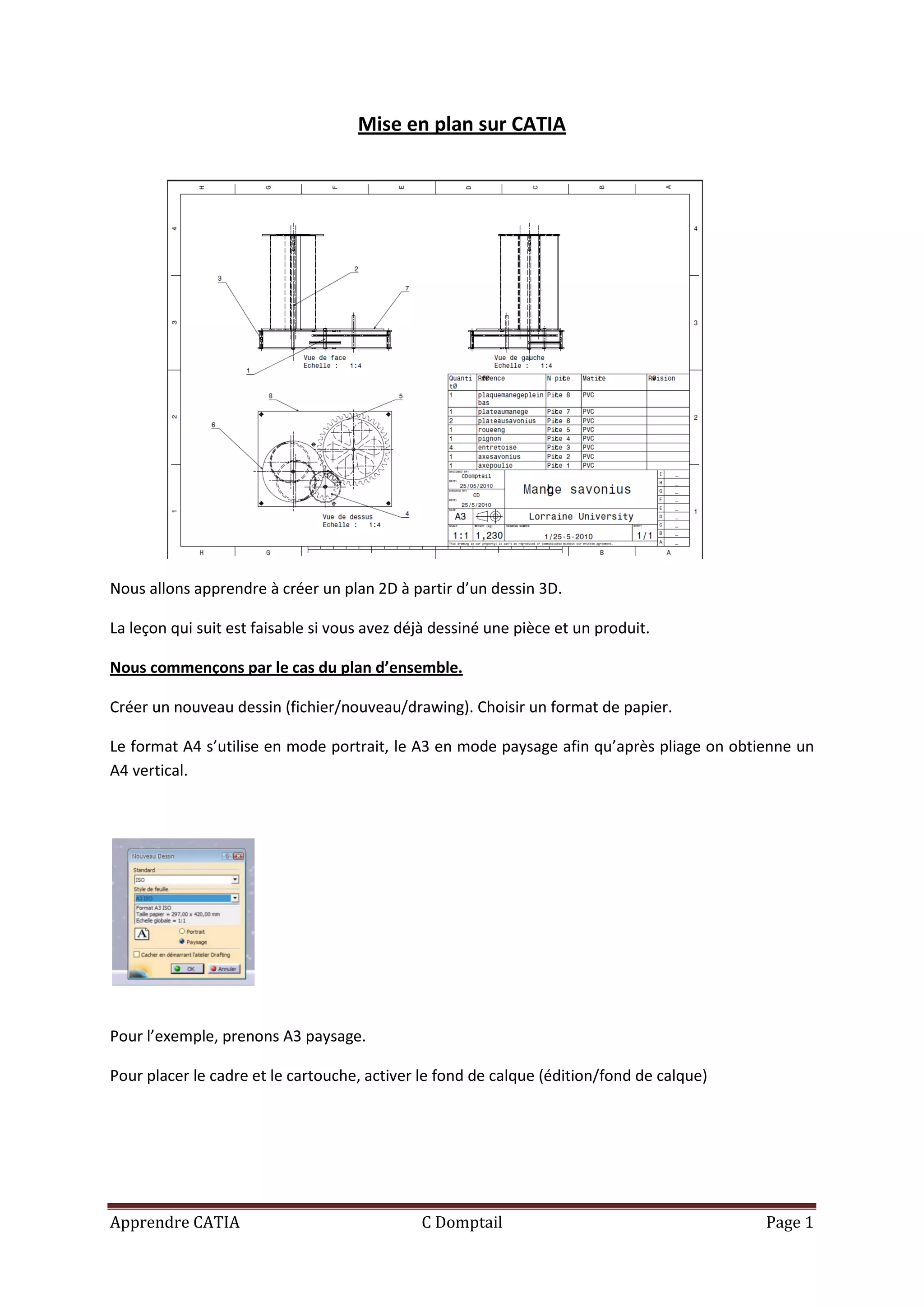

1. Mise en plan sur CATIA
Nous allons apprendre à créer un plan 2D à partir d’un dessin 3D.
La leçon qui suit est faisable si vous avez déjà dessiné une pièce et un produit.
Nous commençons par le cas du plan d’ensemble.
Créer un nouveau dessin (fichier/nouveau/drawing). Choisir un format de papier.
Le format A4 s’utilise en mode portrait, le A3 en mode paysage afin qu’après pliage on obtienne un
A4 vertical.
Pour l’exemple, prenons A3 paysage.
Pour placer le cadre et le cartouche, activer le fond de calque (édition/fond de calque)
Apprendre CATIA C Domptail Page 1

2. Pour placer le cadre
et cartouche
Cliquer sur l’icône d’insertion du cadre et cartouche puis choisir un modèle.
1
2
Compléter le cartouche. Il est possible d’insérer d’autres blocs de textes
Apprendre CATIA C Domptail Page 2

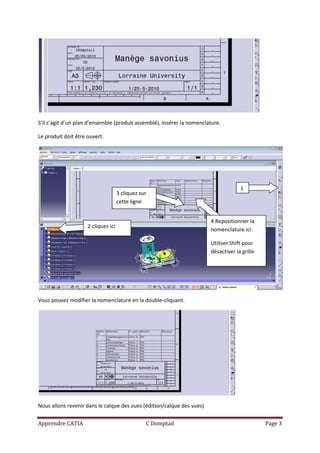

3. S’il s’agit d’un plan d’ensemble (produit assemblé), insérer la nomenclature.
Le produit doit être ouvert.
1
3 cliquez sur
cette ligne
4 Repositionner la
2 cliquez ici
nomenclature ici.
Utiliser Shift pour
désactiver la grille
Vous pouvez modifier la nomenclature en la double-cliquant.
Nous allons revenir dans le calque des vues (édition/calque des vues)
Apprendre CATIA C Domptail Page 3

4. Préparer la fenêtre du produit et celle du dessin 2D (fenêtre/mosaïque au choix)
1 (icône présente si la
fenêtre drawing est
active)
2 cliquez sur une face
correspondant à la vue
choisie
Apprendre CATIA C Domptail Page 4

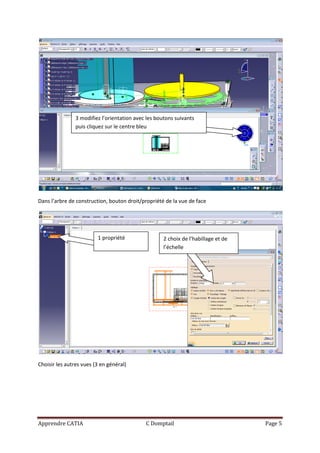

5. 3 modifiez l’orientation avec les boutons suivants
puis cliquez sur le centre bleu
Dans l’arbre de construction, bouton droit/propriété de la vue de face
1 propriété 2 choix de l’habillage et de
l’échelle
Choisir les autres vues (3 en général)
Apprendre CATIA C Domptail Page 5

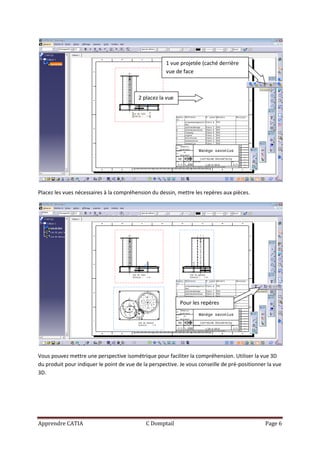

6. 1 vue projetée (caché derrière
vue de face
2 placez la vue
Placez les vues nécessaires à la compréhension du dessin, mettre les repères aux pièces.
Pour les repères
Vous pouvez mettre une perspective isométrique pour faciliter la compréhension. Utiliser la vue 3D
du produit pour indiquer le point de vue de la perspective. Je vous conseille de pré-positionner la vue
3D.
Apprendre CATIA C Domptail Page 6

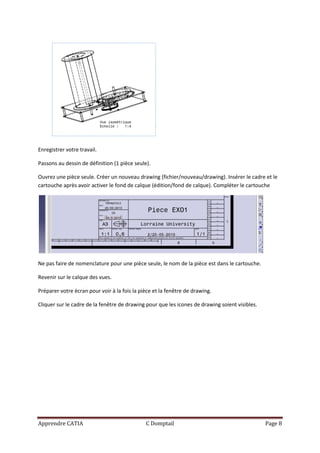

7. Perspective
Placer la perspective s’il reste de la place. Propriété de la perspective (dans l’arbre) permet de choisir
les options (échelle, habillage).
Apprendre CATIA C Domptail Page 7

8. Enregistrer votre travail.
Passons au dessin de définition (1 pièce seule).
Ouvrez une pièce seule. Créer un nouveau drawing (fichier/nouveau/drawing). Insérer le cadre et le
cartouche après avoir activer le fond de calque (édition/fond de calque). Compléter le cartouche
Ne pas faire de nomenclature pour une pièce seule, le nom de la pièce est dans le cartouche.
Revenir sur le calque des vues.
Préparer votre écran pour voir à la fois la pièce et la fenêtre de drawing.
Cliquer sur le cadre de la fenêtre de drawing pour que les icones de drawing soient visibles.
Apprendre CATIA C Domptail Page 8

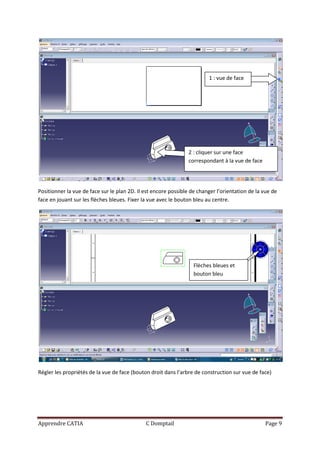

9. 1 : vue de face
2 : cliquer sur une face
correspondant à la vue de face
Positionner la vue de face sur le plan 2D. Il est encore possible de changer l’orientation de la vue de
face en jouant sur les flèches bleues. Fixer la vue avec le bouton bleu au centre.
Flèches bleues et
bouton bleu
Régler les propriétés de la vue de face (bouton droit dans l’arbre de construction sur vue de face)
Apprendre CATIA C Domptail Page 9

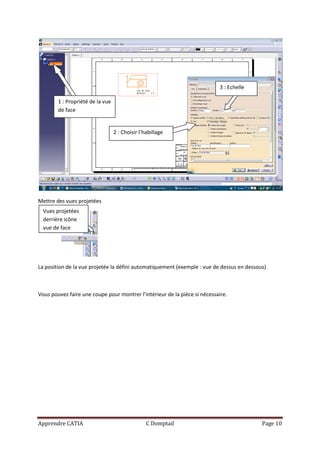

10. 3 : Echelle
1 : Propriété de la vue
de face
2 : Choisir l’habillage
Mettre des vues projetées
Vues projetées
derrière icône
vue de face
La position de la vue projetée la défini automatiquement (exemple : vue de dessus en dessous)
Vous pouvez faire une coupe pour montrer l’intérieur de la pièce si nécessaire.
Apprendre CATIA C Domptail Page 10

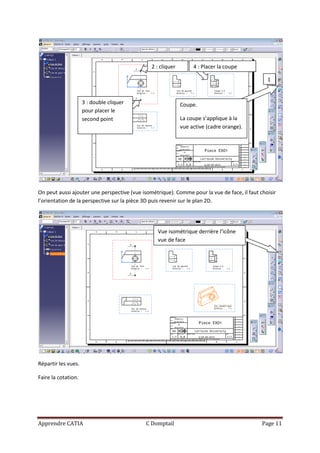

11. 2 : cliquer 4 : Placer la coupe
1
3 : double cliquer Coupe.
pour placer le
second point La coupe s’applique à la
vue active (cadre orange).
On peut aussi ajouter une perspective (vue isométrique). Comme pour la vue de face, il faut choisir
l’orientation de la perspective sur la pièce 3D puis revenir sur le plan 2D.
Vue isométrique derrière l’icône
vue de face
Répartir les vues.
Faire la cotation.
Apprendre CATIA C Domptail Page 11

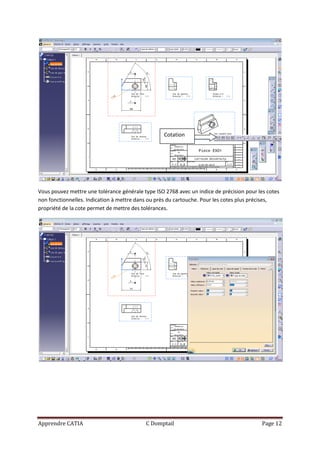

12. Cotation
Vous pouvez mettre une tolérance générale type ISO 2768 avec un indice de précision pour les cotes
non fonctionnelles. Indication à mettre dans ou près du cartouche. Pour les cotes plus précises,
propriété de la cote permet de mettre des tolérances.
Apprendre CATIA C Domptail Page 12

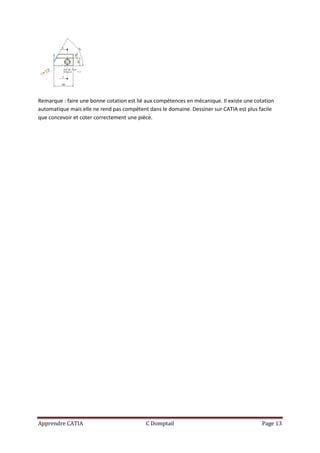

13. Remarque : faire une bonne cotation est lié aux compétences en mécanique. Il existe une cotation
automatique mais elle ne rend pas compétent dans le domaine. Dessiner sur CATIA est plus facile
que concevoir et coter correctement une pièce.
Apprendre CATIA C Domptail Page 13
