1. Catia V5
Introduction
Par Mr. Anass Ramadane

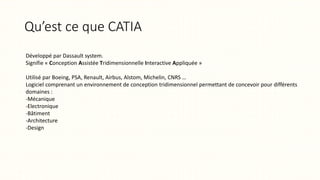

2. Qu’est ce que CATIA
Développé par Dassault system.
Signifie « Conception Assistée Tridimensionnelle Interactive Appliquée »
Utilisé par Boeing, PSA, Renault, Airbus, Alstom, Michelin, CNRS …
Logiciel comprenant un environnement de conception tridimensionnel permettant de concevoir pour différents
domaines :
-Mécanique
-Electronique
-Bâtiment
-Architecture
-Design

3. Que peut-on faire avec?

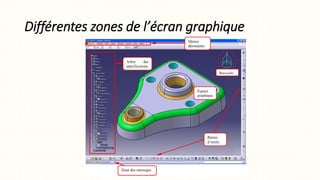

4. Différentes zones de l’écran graphique

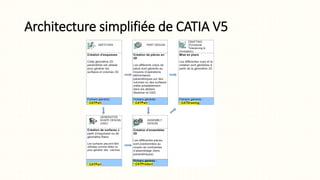

5. Architecture simplifiée de CATIA V5

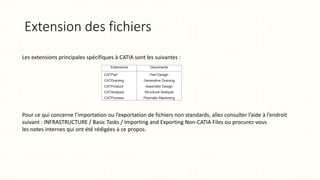

6. Extension des fichiers
Les extensions principales spécifiques à CATIA sont les suivantes :
Pour ce qui concerne l’importation ou l’exportation de fichiers non standards, allez consulter l’aide à l’endroit
suivant : INFRASTRUCTURE / Basic Tasks / Importing and Exporting Non-CATIA Files ou procurez-vous
les notes internes qui ont été rédigées à ce propos.

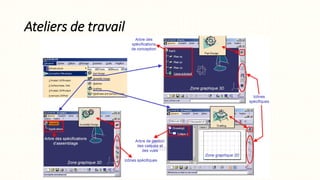

7. Ateliers de travail

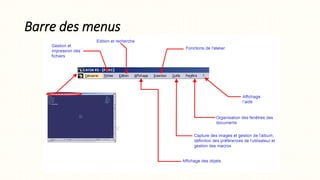

8. Barre des menus

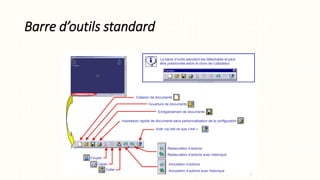

9. Barre d’outils standard

10. Barre d’outils standard

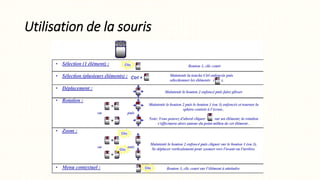

11. Choix du style de rendu

12. Utilisation de la souris

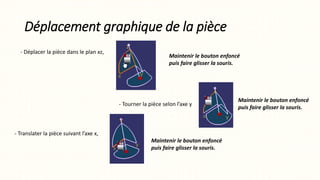

13. Déplacement graphique de la pièce
- Déplacer la pièce dans le plan xz,
Maintenir le bouton enfoncé
puis faire glisser la souris.
Maintenir le bouton enfoncé
puis faire glisser la souris.
- Tourner la pièce selon l’axe y
Maintenir le bouton enfoncé
puis faire glisser la souris.
- Translater la pièce suivant l’axe x,

14. Manipulation des composants
Vous pouvez déplacer les pièces les unes par rapport aux autres en cliquant sur l’icône . Une boîte de
dialogue s’ouvre dans laquelle vous devez choisir la direction de translation ou l’axe de rotation. Dans le cas
où des contraintes ont été imposées, n’oubliez pas de cocher la case Sous contraintes (With respect to constraints).

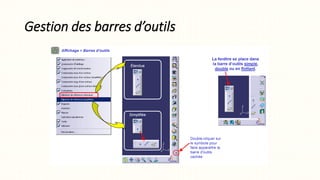

15. Gestion des barres d’outils

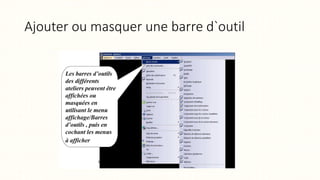

16. Ajouter ou masquer une barre d`outil

17. Gestion des barres d’outils

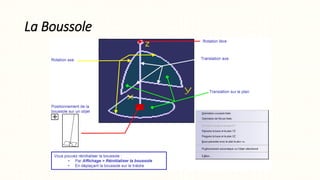

18. La Boussole

19. Manipulation de l’arbre

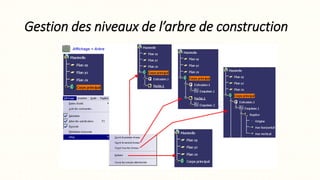

20. Gestion des niveaux de l’arbre de construction

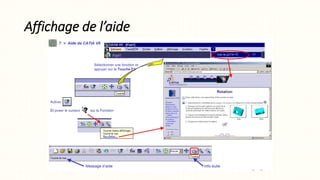

21. Affichage de l’aide

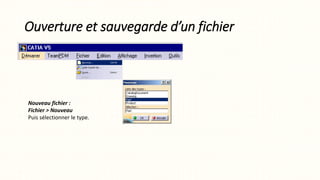

22. Ouverture et sauvegarde d’un fichier
Nouveau fichier :
Fichier > Nouveau
Puis sélectionner le type.

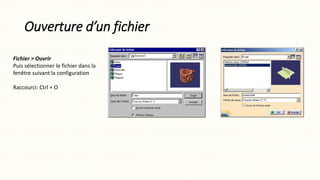

23. Ouverture d’un fichier
Fichier > Ouvrir
Puis sélectionner le fichier dans la
fenêtre suivant la configuration
Raccourci: Ctrl + O

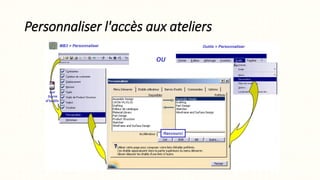

24. Personnaliser l'accès aux ateliers

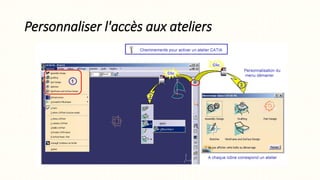

25. Personnaliser l'accès aux ateliers

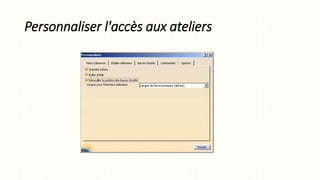

26. Personnaliser l'accès aux ateliers

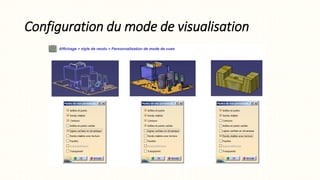

27. Configuration du mode de visualisation

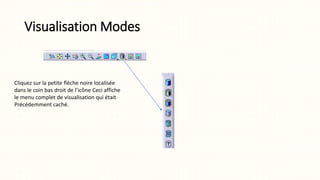

28. Visualisation Modes
Cliquez sur la petite flèche noire localisée
dans le coin bas droit de l’icône Ceci affiche
le menu complet de visualisation qui était
Précédemment caché.

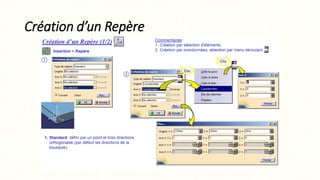

29. Création d’un Repère

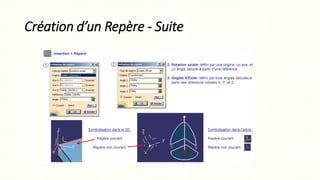

30. Création d’un Repère - Suite

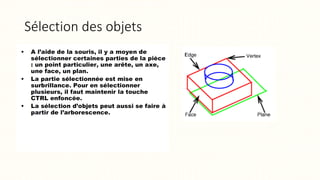

31. Sélection des objets

32. Menu Contextuel

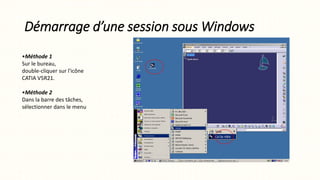

33. Démarrage d’une session sous Windows
•Méthode 1
Sur le bureau,
double-cliquer sur l'icône
CATIA V5R21.
•Méthode 2
Dans la barre des tâches,
sélectionner dans le menu

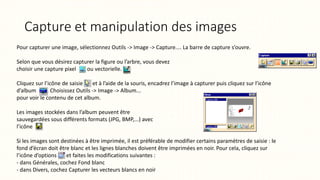

34. Capture et manipulation des images
Pour capturer une image, sélectionnez Outils -> Image -> Capture.... La barre de capture s’ouvre.
Selon que vous désirez capturer la figure ou l’arbre, vous devez
choisir une capture pixel ou vectorielle.
Cliquez sur l’icône de saisie et à l’aide de la souris, encadrez l’image à capturer puis cliquez sur l’icône
d’album . Choisissez Outils -> Image -> Album...
pour voir le contenu de cet album.
Les images stockées dans l’album peuvent être
sauvegardées sous différents formats (JPG, BMP,...) avec
l’icône
Si les images sont destinées à être imprimée, il est préférable de modifier certains paramètres de saisie : le
fond d’écran doit être blanc et les lignes blanches doivent être imprimées en noir. Pour cela, cliquez sur
l’icône d’options et faites les modifications suivantes :
- dans Générales, cochez Fond blanc
- dans Divers, cochez Capturer les vecteurs blancs en noir

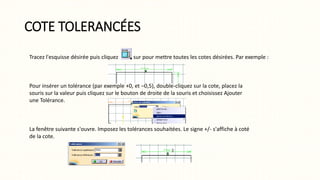

35. COTE TOLERANCÉES
Tracez l'esquisse désirée puis cliquez sur pour mettre toutes les cotes désirées. Par exemple :
Pour insérer un tolérance (par exemple +0, et –0,5), double-cliquez sur la cote, placez la
souris sur la valeur puis cliquez sur le bouton de droite de la souris et choisissez Ajouter
une Tolérance.
La fenêtre suivante s'ouvre. Imposez les tolérances souhaitées. Le signe +/- s'affiche à coté
de la cote.

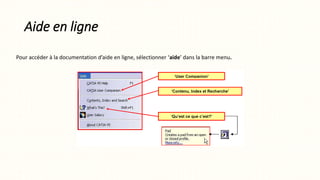

36. Aide en ligne
Pour accéder à la documentation d’aide en ligne, sélectionner ‘aide’ dans la barre menu.

37. Mesurer

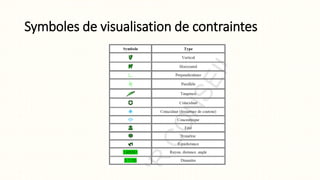

38. Symboles de visualisation de contraintes

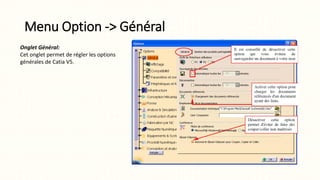

39. Menu Option -> Général
Onglet Général:
Cet onglet permet de régler les options
générales de Catia V5.

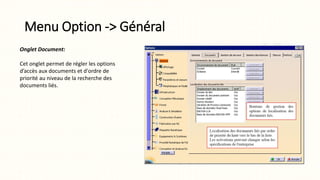

40. Menu Option -> Général
Onglet Document:
Cet onglet permet de régler les options
d’accès aux documents et d'ordre de
priorité au niveau de la recherche des
documents liés.

41. Menu Option -> Général
Onglet Gestion des Licences:
Cet onglet permet
d’activer/désactiver les licences
disponibles selon les droits
attribués par votre
administrateur.

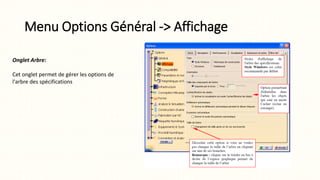

42. Menu Options Général -> Affichage
Onglet Arbre:
Cet onglet permet de gérer les options de
l'arbre des spécifications

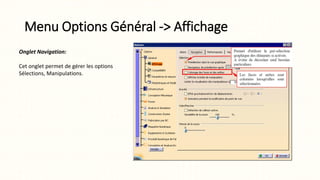

43. Menu Options Général -> Affichage
Onglet Navigation:
Cet onglet permet de gérer les options
Sélections, Manipulations.

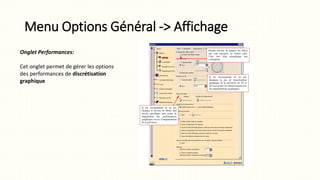

44. Menu Options Général -> Affichage
Onglet Performances:
Cet onglet permet de gérer les options
des performances de discrétisation
graphique

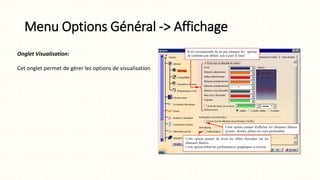

45. Menu Options Général -> Affichage
Onglet Visualisation:
Cet onglet permet de gérer les options de visualisation

46. Menu Option Général -> Compatibilité
Onglet Lecture de données V4:
Cet onglet permet de gérer les options
d'affichage et déclaratifs de fichiers Catia V4
dans Catia V5.

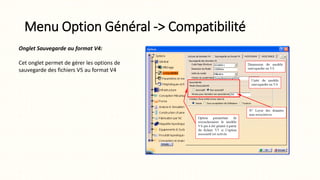

47. Menu Option Général -> Compatibilité
Onglet Sauvegarde au format V4:
Cet onglet permet de gérer les options de
sauvegarde des fichiers V5 au format V4

48. Menu Option Général -> Compatibilité
Onglet V4/V5 DRAW:
Cet onglet permet de gérer les options
d'import d'élément Catia V4 DRAW dans
Catia V5 (fichier CATDrawing) par les
fonctionnalités de Copier / Coller.

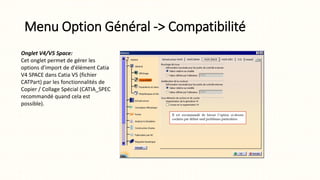

49. Menu Option Général -> Compatibilité
Onglet V4/V5 Space:
Cet onglet permet de gérer les
options d'import de d'élément Catia
V4 SPACE dans Catia V5 (fichier
CATPart) par les fonctionnalités de
Copier / Collage Spécial (CATIA_SPEC
recommandé quand cela est
possible).

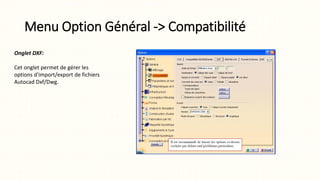

50. Menu Option Général -> Compatibilité
Onglet DXF:
Cet onglet permet de gérer les
options d'import/export de fichiers
Autocad Dxf/Dwg.

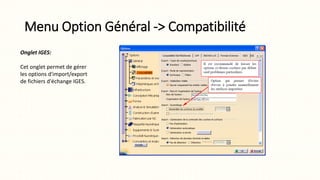

51. Menu Option Général -> Compatibilité
Onglet IGES:
Cet onglet permet de gérer
les options d'import/export
de fichiers d'échange IGES.

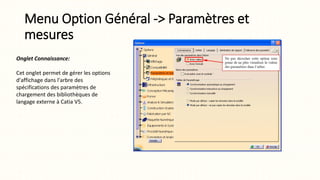

52. Menu Option Général -> Paramètres et
mesures
Onglet Connaissance:
Cet onglet permet de gérer les options
d'affichage dans l'arbre des
spécifications des paramètres de
chargement des bibliothèques de
langage externe à Catia V5.

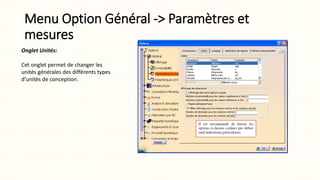

53. Menu Option Général -> Paramètres et
mesures
Onglet Unités:
Cet onglet permet de changer les
unités générales des différents types
d'unités de conception.

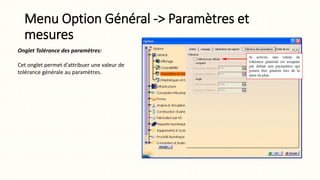

54. Menu Option Général -> Paramètres et
mesures
Onglet Tolérance des paramètres:
Cet onglet permet d'attribuer une valeur de
tolérance générale au paramètres.

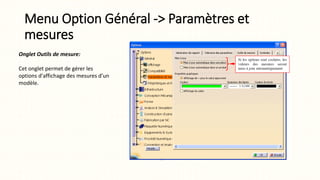

55. Menu Option Général -> Paramètres et
mesures
Onglet Outils de mesure:
Cet onglet permet de gérer les
options d'affichage des mesures d’un
modèle.

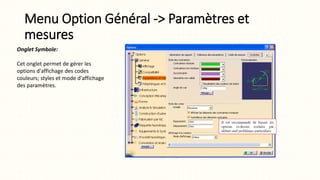

56. Menu Option Général -> Paramètres et
mesures
Onglet Symbole:
Cet onglet permet de gérer les
options d'affichage des codes
couleurs; styles et mode d'affichage
des paramètres.

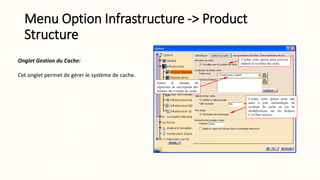

57. Menu Option Infrastructure -> Product
Structure
Onglet Gestion du Cache:
Cet onglet permet de gérer le système de cache.

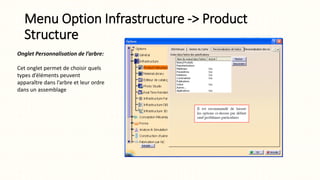

58. Menu Option Infrastructure -> Product
Structure
Onglet Personnalisation de l’arbre:
Cet onglet permet de choisir quels
types d’éléments peuvent
apparaître dans l’arbre et leur ordre
dans un assemblage

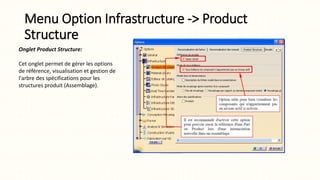

59. Menu Option Infrastructure -> Product
Structure
Onglet Product Structure:
Cet onglet permet de gérer les options
de référence, visualisation et gestion de
l'arbre des spécifications pour les
structures produit (Assemblage).

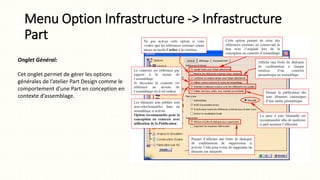

60. Menu Option Infrastructure -> Infrastructure
Part
Onglet Général:
Cet onglet permet de gérer les options
générales de l’atelier Part Design comme le
comportement d’une Part en conception en
contexte d’assemblage.

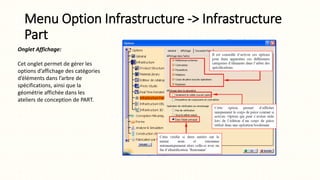

61. Menu Option Infrastructure -> Infrastructure
Part
Onglet Affichage:
Cet onglet permet de gérer les
options d’affichage des catégories
d’éléments dans l’arbre de
spécifications, ainsi que la
géométrie affichée dans les
ateliers de conception de PART.

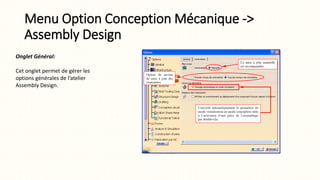

62. Menu Option Conception Mécanique ->
Assembly Design
Onglet Général:
Cet onglet permet de gérer les
options générales de l’atelier
Assembly Design.

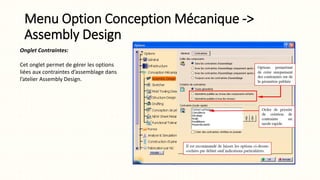

63. Menu Option Conception Mécanique ->
Assembly Design
Onglet Contraintes:
Cet onglet permet de gérer les options
liées aux contraintes d’assemblage dans
l’atelier Assembly Design.

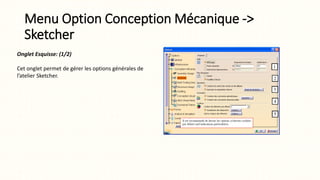

64. Menu Option Conception Mécanique ->
Sketcher
Onglet Esquisse: (1/2)
Cet onglet permet de gérer les options générales de
l’atelier Sketcher.

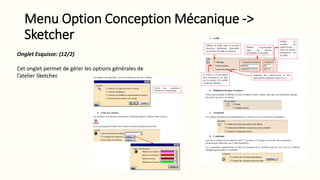

65. Menu Option Conception Mécanique ->
Sketcher
Onglet Esquisse: (12/2)
Cet onglet permet de gérer les options générales de
l’atelier Sketcher.

66. Merci de votre attention
