Module : Atelier de Génie Logiciel

Institut Supérieur d'Informatique

Niveau : L2-SIL-ARS

Année Universitaire : 2010-2011

WINDEV
IN EV

I

Présentation de Windev
WINDEV est un atelier de génie logiciel, il contient donc l'ensemble des éléments
permettant la réalisation d'applications :
-

Création d'interfaces de façon visuelle (fenêtres, états, ...)

-

Gestion des données (définition des bases de données manipulées,accès par
programmation, génération de requêtes)

-

Aide à la conception (modélisation merise, modélisation UML, etc...)

-

Un langage de haut niveau (le WLangage) permettant une programmation
procédurale ou objet

-

Une base de données propriétaire redistribuable sans royalties (Hyper File)

-

Un générateur d'installation

-

Le support (création et intégration) de services Web ou d'assemblage .Net

-

Un interfaçage avec d'autres langages (tel que le C++)

-

....

Le principe de WinDev est simple :
-

Les outils "classiques" sont livrés en standard et intégrés dans l'environnement de
développement (jusqu'à l'installation en clientèle)

-

Le langage est utilisable en français ou en anglais (pratique quand on vient d'un autre
langage) et ressemble beaucoup à de l'algorithmique

-

La base de données Hyper File est livrée avec WinDev et permet de déployer
facilement (et librement) des applications (il est cependant possible d'accéder aux
autres bases de données avec la même programmation)

Mme. Lilia SFAXI

Page 1/6
Module : Atelier de Génie Logiciel

Institut Supérieur d'Informatique

Niveau : L2-SIL-ARS

Année Universitaire : 2010-2011

II Exemple de Fenêtre : Compteur
Nous allons réaliser la fenêtre suivante :

La valeur dans la zone de texte sera incrémentée et décrémentée par les flèches à droite.
1. Lancer Windev
2. Créez un nouveau projet, que vous appellerez « Projet_Compteur ». Pour cela,
cliquez sur la flèche à côté de

et choisissez Projet.

3. Une fenêtre « What do you want to do ? » apparaît. Cliquez sur « create a window ».
Si elle n’apparaît pas, ciquer sur l’icône

Une fenêtre sous forme de roue va

apparaître. Aller vers la catégorie « Window->Window ». L’assistant va s’ouvrir.
4. Choisir « Blank » dans la liste des fenêtres donnée. Choisissez le thème que vous
voulez dans la partie « Skins » à droite.
5. Votre fenêtre est maintenant créée. Pour modifier ses informations, clic-droit dessus,
et

choisir

« Description ».

Modifier

le

nom

de

la

fenêtre

en

mettant

« Win_Compteur ». Valider.
6. Pour ajouter un compteur numérique, on crée d’abord un contrôle qui contient la
valeur numérique.
Mme. Lilia SFAXI

Page 2/6
Module : Atelier de Génie Logiciel
Niveau : L2-SIL-ARS


Institut Supérieur d'Informatique
Année Universitaire : 2010-2011

Cliquer sur la flèche à côté du bouton

et choisissez « Integer + Spin ».

Placez-le sur votre fenêtre là où vous le désirez.


Double-cliquez sur le champ de texte que vous venez de créer. La fenêtre de
description va s’ouvrir. Modifier son nom : « EDT_Counter », son type :
« Numeric » ainsi que son masque : 999,999.



Pour l’initialiser, cliquez sur l’onglet « Content » sur votre gauche, et entrez
une valeur initiale dans le champ de texte (100 par exemple). Valider.



Cliquer avec le clic droit sur les flèches à côté du champ de texte (appelé aussi
le Spin). Et choisir « Code ». Vous trouverez les deux champs suivants :
- Increment code : code exécuté quand on appuie sur la flèche
supérieure. Dans notre cas, nous allons mettre : EDT_Counter++
- Decrement code : code exécuté quand on appuie sur la flèche
inférieure. Dans notre cas, nous allons mettre : EDT_Counter - -



Valider.



Vous pouvez ajouter un bouton qui permet de fermer votre fenêtre. Pour cela,
cliquer sur la flèche à côté du bouton

Et choisissez le bouton

« Close ». Ajoutez-le dans votre fenêtre.


Sauvegarder ces modifications, puis lancez votre application en cliquant sur le
bouton

Exercice : Ajouter un menu à votre fenêtre qui s’appelle « Bonjour ». Au clic sur ce
menu, une fenêtre s’ouvre pour afficher « Bonjour ! »
Astuce : Aidez-vous du tutoriel fournis avec l’application

III Etude de Cas : Rally
Pour cette étude de cas, vous allez créer un nouveau projet. Pour cela :
1. Cliquer sur le bouton « New » et choisir le cercle central : « Project »
Mme. Lilia SFAXI

Page 3/6
Module : Atelier de Génie Logiciel

Institut Supérieur d'Informatique

Niveau : L2-SIL-ARS

Année Universitaire : 2010-2011

2. Nommez votre projet « Rally ». Un tableau de bord pour le projet va apparaître.

III.1. Modélisation
Soit le diagramme de classes suivant :

Dessinez ce diagramme de classes sur Windev et générez le code en WLangage
correspondant. Modifier ensuite le code et observez le changement dans le diagramme des
classes.
Pour réaliser un diagramme de classes UML, suivez les étapes suivantes :
1. Cliquer sur « New » et choisissez sur la roue : Architecture -> UML
2. Choisissez « Class Diagram »
3. Pour créer une nouvelle classe, cliquez sur le bouton

et suivez l’assistant

4. Pour ajouter un attribut ou une méthode à la classe, clic-droit dessus, et choisissez ce
que vous désirez dans le pop-up menu
5. Pour créer une association, cliquez sur

, cliquez successivement sur les deux

classes à associer, et suivez l’assistant.
6. Pour créer une relation d’héritage, cliquez sur le bouton
7. Une fois le diagramme de classes terminé, générez le code WLanguage, et observezMme. Lilia SFAXI

Page 4/6
Module : Atelier de Génie Logiciel

Institut Supérieur d'Informatique

Niveau : L2-SIL-ARS

Année Universitaire : 2010-2011

le. Essayez de le changer, et observez le résultat.

III.2. Création de la base de données
Créer la base de données nommée « Rally » relative au schéma de la figure précédente,
en utilisant Windev .
Pour créer la base de données, suivez les étapes suivantes :
1. Cliquez sur la flèche à côté de l’icône

et choisissez « Analysis »

2. Spécifiez le nom (« Rally ») de votre base de données. Laissez le chemin donné par
défaut.
3. Choisissez le type « HyperFileSQL Classic » pour votre base. C’est le type par défaut
qu’utilise Windev.
4. Une fenêtre vide apparaît. Nous allons maintenant créer nos tables à partir de
l’éditeur. Pour cela, Cliquer sur le bouton

pour la création d’une table.

L’assistant apparaît.
5. Choisissez « Create a new file description »
6. Définissez le nom de votre table.
7. Pour le type de la base, choisissez le type par défaut « HyperFileSQL Classic »
8. Laissez le reste des paramètres comme indiqué par défaut, et validez.
9. Un assitant pour la création des différents champs de la table apparaît. Remplissez
votre table avec les valeurs adéquates.


Pour définir une clef primaire, ou un index, choisissez dans la fenêtre de
droite l’une des options données :
- Not Key : pour les champs ordinaires
- Unique Key : pour les clefs primaires
- Key with duplicates : pour les index


Mme. Lilia SFAXI

Pour modifier plus de paramètres de votre champ, cliquez sur la double flèche
Page 5/6
Module : Atelier de Génie Logiciel
Niveau : L2-SIL-ARS

Institut Supérieur d'Informatique
Année Universitaire : 2010-2011

en bas de votre écran. Une fenêtre de propriétés sera affichée.
10. Pour créer une relation entre deux tables, revenez à la page principale, et cliquez sur
. Un assistant apparaîtra. Vous devez répondre à quatre questions pour spécifier
les cardinalités de la relation. Les clefs étrangères vont migrer automatiquement.
11. Il est maintenant nécessaire de générer cette base, pour la rendre accessible aux autres
modules du projet. Pour cela, allez vers : « Analysis -> Generate ». Validez les
différentes fenêtres qui apparaissent jusqu’à la génération de la base.

III.3. Utilisation de RAD : Rapid Application Development
C’est un concept utilisé pour construire automatiquement une application. Il utilise la
base que nous avons créé au préalable pour réaliser très facilement l’application qui permet de
l’utiliser.
Sélectionnez « Workshop -> RAD Generation ». Suivez l’assistant. L’application qui
utilisera votre base sera générée automatiquement. Testez-la.

Mme. Lilia SFAXI

Page 6/6

Contenu connexe

Tendances

Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Sofien Benrhouma

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Riadh K.

gestion de magasin vente matériels informatique
gestion de magasin vente matériels informatiquegestion de magasin vente matériels informatique
gestion de magasin vente matériels informatique
Oussama Yoshiki


Tendances (20)

Rapport projet: relisation d'une app desktop
Rapport projet: relisation d'une app desktop Rapport projet: relisation d'une app desktop
Rapport projet: relisation d'une app desktop

Conception et réalisation d'une application web et mobile de e-commerce
Conception et réalisation d'une application web et mobile de e-commerceConception et réalisation d'une application web et mobile de e-commerce
Conception et réalisation d'une application web et mobile de e-commerce

Présentation PFE: Système de gestion des réclamations et interventions clients
Présentation PFE: Système de gestion des réclamations et interventions clientsPrésentation PFE: Système de gestion des réclamations et interventions clients
Présentation PFE: Système de gestion des réclamations et interventions clients

PROJET JAVA BD MySQL
PROJET JAVA BD MySQLPROJET JAVA BD MySQL
PROJET JAVA BD MySQL

Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2

gestion de projet
gestion de projetgestion de projet
gestion de projet

Rapport du Projet de Fin d'année Génie informatique ENSA AGADIR
Rapport du Projet de Fin d'année Génie informatique ENSA AGADIRRapport du Projet de Fin d'année Génie informatique ENSA AGADIR
Rapport du Projet de Fin d'année Génie informatique ENSA AGADIR

Rapport de projet de fin d"études
Rapport de projet de fin d"étudesRapport de projet de fin d"études
Rapport de projet de fin d"études

Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...Rapport PFE : Développement D'une application de gestion des cartes de fidéli...
Rapport PFE : Développement D'une application de gestion des cartes de fidéli...

gestion de magasin vente matériels informatique
gestion de magasin vente matériels informatiquegestion de magasin vente matériels informatique
gestion de magasin vente matériels informatique

Conception et Réalisation d’une Plateforme Web de Gestion des achats
Conception et Réalisation d’une Plateforme Web de Gestion des achats Conception et Réalisation d’une Plateforme Web de Gestion des achats
Conception et Réalisation d’une Plateforme Web de Gestion des achats

Rapport PFE - B.Sc IT
Rapport PFE -  B.Sc ITRapport PFE -  B.Sc IT
Rapport PFE - B.Sc IT

Rapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédiaRapport de projet de fin d'étude licence informatique et multimédia
Rapport de projet de fin d'étude licence informatique et multimédia

Fascicule de tp atelier développement web
Fascicule de tp atelier développement webFascicule de tp atelier développement web
Fascicule de tp atelier développement web

Rapport projet conception et la réalisation d'une application web gestion des...
Rapport projet conception et la réalisation d'une application web gestion des...Rapport projet conception et la réalisation d'une application web gestion des...
Rapport projet conception et la réalisation d'une application web gestion des...

MEMOIRE DE STAGE
MEMOIRE DE STAGEMEMOIRE DE STAGE
MEMOIRE DE STAGE

Présentation pfe - Etude, conception et réalisation d'une application web de ...
Présentation pfe - Etude, conception et réalisation d'une application web de ...Présentation pfe - Etude, conception et réalisation d'une application web de ...
Présentation pfe - Etude, conception et réalisation d'une application web de ...

TD2 - UML - Correction
TD2 - UML - CorrectionTD2 - UML - Correction
TD2 - UML - Correction

Rapport Pfe Application Web e-commerce Symfony2
Rapport Pfe Application Web e-commerce Symfony2Rapport Pfe Application Web e-commerce Symfony2
Rapport Pfe Application Web e-commerce Symfony2

Rapport pfe
Rapport pfeRapport pfe
Rapport pfe


En vedette (8)

Tp4 - PHP
Tp4 - PHPTp4 - PHP
Tp4 - PHP

Tp3 - UML
Tp3 - UMLTp3 - UML
Tp3 - UML

Tp1 - Eclipse
Tp1 - EclipseTp1 - Eclipse
Tp1 - Eclipse

Programmation événementielle avec Windev
Programmation événementielle avec WindevProgrammation événementielle avec Windev
Programmation événementielle avec Windev

Windev extrait
Windev extraitWindev extrait
Windev extrait

Rapport Projet de fin d'etude sur le parc informatique
Rapport Projet  de fin d'etude sur le parc informatiqueRapport Projet  de fin d'etude sur le parc informatique
Rapport Projet de fin d'etude sur le parc informatique

Projet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiqueProjet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatique

Merise
MeriseMerise
Merise


Similaire à Tp5 - WINDEV

Similaire à Tp5 - WINDEV (20)

TP1 Atelier C++/ GL2 INSAT / Tunisie
TP1 Atelier C++/ GL2 INSAT / TunisieTP1 Atelier C++/ GL2 INSAT / Tunisie
TP1 Atelier C++/ GL2 INSAT / Tunisie

Tutoriel netvibes
Tutoriel netvibesTutoriel netvibes
Tutoriel netvibes

Event windows 8
Event windows 8Event windows 8
Event windows 8

Tutorial xilinx 9.1i
Tutorial xilinx 9.1i Tutorial xilinx 9.1i
Tutorial xilinx 9.1i

_Guide de formation KoBoToolbox en français.pptx
_Guide de formation KoBoToolbox en français.pptx_Guide de formation KoBoToolbox en français.pptx
_Guide de formation KoBoToolbox en français.pptx

iCVbook, quelques étapes vers le succès
iCVbook, quelques étapes vers le succèsiCVbook, quelques étapes vers le succès
iCVbook, quelques étapes vers le succès

Guidetalendd
GuidetalenddGuidetalendd
Guidetalendd

Les procédures pour fluidifier mon travail sur Internet
Les procédures pour fluidifier mon travail sur InternetLes procédures pour fluidifier mon travail sur Internet
Les procédures pour fluidifier mon travail sur Internet

Asp.net Tutorials de L'application "Organizer"
Asp.net Tutorials de L'application "Organizer"Asp.net Tutorials de L'application "Organizer"
Asp.net Tutorials de L'application "Organizer"

Manuel wordpress ad avenue
Manuel wordpress   ad avenueManuel wordpress   ad avenue
Manuel wordpress ad avenue

Guideutilisateurwindows10 versioncourte-151016124921-lva1-app6892
Guideutilisateurwindows10 versioncourte-151016124921-lva1-app6892Guideutilisateurwindows10 versioncourte-151016124921-lva1-app6892
Guideutilisateurwindows10 versioncourte-151016124921-lva1-app6892

Guide utilisateur Microsoft Windows 10
Guide utilisateur Microsoft Windows 10  Guide utilisateur Microsoft Windows 10
Guide utilisateur Microsoft Windows 10

Guide utilisateur windows 10 Oct 2015
Guide utilisateur windows 10  Oct 2015Guide utilisateur windows 10  Oct 2015
Guide utilisateur windows 10 Oct 2015

Tutoriel Netvibes
Tutoriel NetvibesTutoriel Netvibes
Tutoriel Netvibes

Conception d’une application pour Windows 8 avec Blend 5
Conception d’une application pour Windows 8 avec Blend 5Conception d’une application pour Windows 8 avec Blend 5
Conception d’une application pour Windows 8 avec Blend 5

Automat-wd.info power point ofppt cours
Automat-wd.info power point ofppt coursAutomat-wd.info power point ofppt cours
Automat-wd.info power point ofppt cours

Les ateliers android_1_vers2015
Les ateliers android_1_vers2015Les ateliers android_1_vers2015
Les ateliers android_1_vers2015

Les ateliers android_1_vers2015
Les ateliers android_1_vers2015Les ateliers android_1_vers2015
Les ateliers android_1_vers2015

Les ateliers android_1_vers2015
Les ateliers android_1_vers2015Les ateliers android_1_vers2015
Les ateliers android_1_vers2015

Esssentiel access@NH
Esssentiel access@NHEsssentiel access@NH
Esssentiel access@NH


Plus de Lilia Sfaxi

Plus de Lilia Sfaxi (20)

chp1-Intro à l'urbanisation des SI.pdf
chp1-Intro à l'urbanisation des SI.pdfchp1-Intro à l'urbanisation des SI.pdf
chp1-Intro à l'urbanisation des SI.pdf

Plan d'études_INSAT_2022_2023.pdf
Plan d'études_INSAT_2022_2023.pdfPlan d'études_INSAT_2022_2023.pdf
Plan d'études_INSAT_2022_2023.pdf

Lab3-DB_Neo4j
Lab3-DB_Neo4jLab3-DB_Neo4j
Lab3-DB_Neo4j

Lab2-DB-Mongodb
Lab2-DB-MongodbLab2-DB-Mongodb
Lab2-DB-Mongodb

Lab1-DB-Cassandra
Lab1-DB-CassandraLab1-DB-Cassandra
Lab1-DB-Cassandra

TP2-UML-Correction
TP2-UML-CorrectionTP2-UML-Correction
TP2-UML-Correction

TP1-UML-Correction
TP1-UML-CorrectionTP1-UML-Correction
TP1-UML-Correction

TP0-UML-Correction
TP0-UML-CorrectionTP0-UML-Correction
TP0-UML-Correction

TD4-UML
TD4-UMLTD4-UML
TD4-UML

TD4-UML-Correction
TD4-UML-CorrectionTD4-UML-Correction
TD4-UML-Correction

TD3-UML-Séquences
TD3-UML-SéquencesTD3-UML-Séquences
TD3-UML-Séquences

TD3-UML-Correction
TD3-UML-CorrectionTD3-UML-Correction
TD3-UML-Correction

TD1 - UML - DCU
TD1 - UML - DCUTD1 - UML - DCU
TD1 - UML - DCU

TD1-UML-correction
TD1-UML-correctionTD1-UML-correction
TD1-UML-correction

Android - Tp1 - installation et démarrage
Android - Tp1 -   installation et démarrageAndroid - Tp1 -   installation et démarrage
Android - Tp1 - installation et démarrage

Android - Tp2 - Elements graphiques
Android - Tp2 - Elements graphiques Android - Tp2 - Elements graphiques
Android - Tp2 - Elements graphiques

Android - Tp3 - intents
Android - Tp3 -  intentsAndroid - Tp3 -  intents
Android - Tp3 - intents

Android - TPBonus - web services
Android - TPBonus - web servicesAndroid - TPBonus - web services
Android - TPBonus - web services

Android - Tp4 - graphiques avancés
Android - Tp4 - graphiques avancésAndroid - Tp4 - graphiques avancés
Android - Tp4 - graphiques avancés

Android - Tp 5 - stockage de données
Android - Tp 5 -  stockage de donnéesAndroid - Tp 5 -  stockage de données
Android - Tp 5 - stockage de données


Tp5 - WINDEV

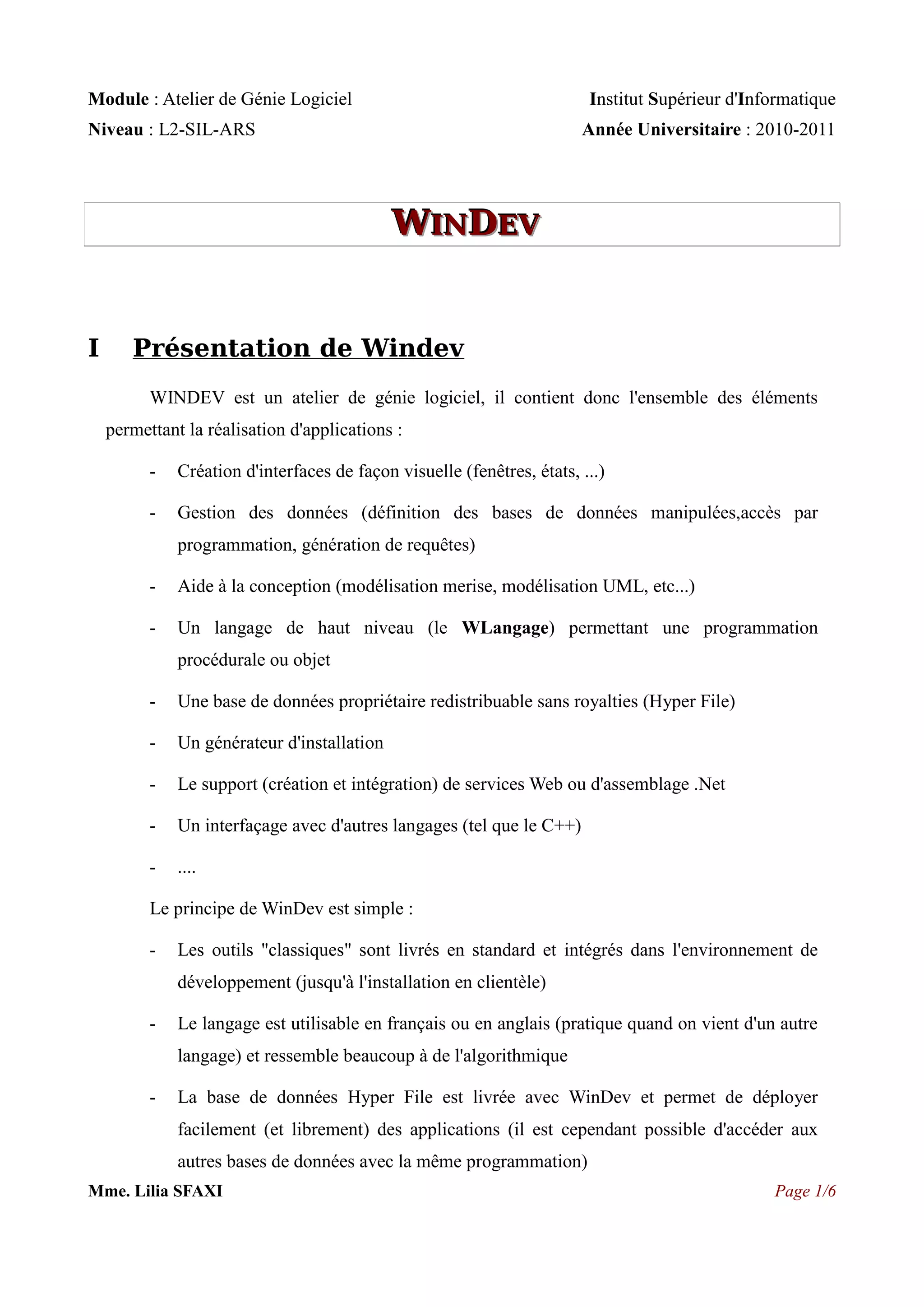

  • 1. Module : Atelier de Génie Logiciel Institut Supérieur d'Informatique Niveau : L2-SIL-ARS Année Universitaire : 2010-2011 WINDEV IN EV I Présentation de Windev WINDEV est un atelier de génie logiciel, il contient donc l'ensemble des éléments permettant la réalisation d'applications : - Création d'interfaces de façon visuelle (fenêtres, états, ...) - Gestion des données (définition des bases de données manipulées,accès par programmation, génération de requêtes) - Aide à la conception (modélisation merise, modélisation UML, etc...) - Un langage de haut niveau (le WLangage) permettant une programmation procédurale ou objet - Une base de données propriétaire redistribuable sans royalties (Hyper File) - Un générateur d'installation - Le support (création et intégration) de services Web ou d'assemblage .Net - Un interfaçage avec d'autres langages (tel que le C++) - .... Le principe de WinDev est simple : - Les outils "classiques" sont livrés en standard et intégrés dans l'environnement de développement (jusqu'à l'installation en clientèle) - Le langage est utilisable en français ou en anglais (pratique quand on vient d'un autre langage) et ressemble beaucoup à de l'algorithmique - La base de données Hyper File est livrée avec WinDev et permet de déployer facilement (et librement) des applications (il est cependant possible d'accéder aux autres bases de données avec la même programmation) Mme. Lilia SFAXI Page 1/6

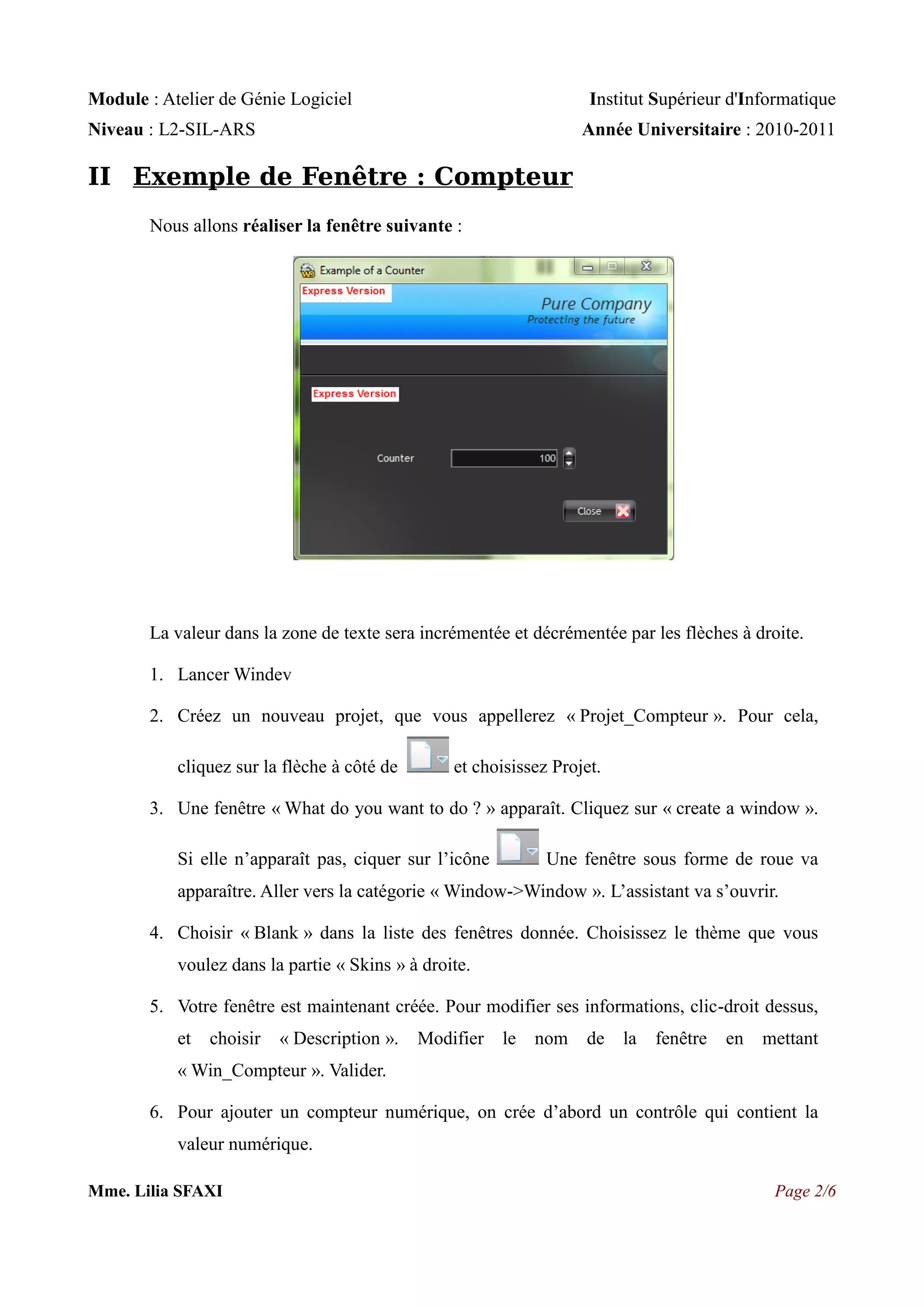

  • 2. Module : Atelier de Génie Logiciel Institut Supérieur d'Informatique Niveau : L2-SIL-ARS Année Universitaire : 2010-2011 II Exemple de Fenêtre : Compteur Nous allons réaliser la fenêtre suivante : La valeur dans la zone de texte sera incrémentée et décrémentée par les flèches à droite. 1. Lancer Windev 2. Créez un nouveau projet, que vous appellerez « Projet_Compteur ». Pour cela, cliquez sur la flèche à côté de et choisissez Projet. 3. Une fenêtre « What do you want to do ? » apparaît. Cliquez sur « create a window ». Si elle n’apparaît pas, ciquer sur l’icône Une fenêtre sous forme de roue va apparaître. Aller vers la catégorie « Window->Window ». L’assistant va s’ouvrir. 4. Choisir « Blank » dans la liste des fenêtres donnée. Choisissez le thème que vous voulez dans la partie « Skins » à droite. 5. Votre fenêtre est maintenant créée. Pour modifier ses informations, clic-droit dessus, et choisir « Description ». Modifier le nom de la fenêtre en mettant « Win_Compteur ». Valider. 6. Pour ajouter un compteur numérique, on crée d’abord un contrôle qui contient la valeur numérique. Mme. Lilia SFAXI Page 2/6

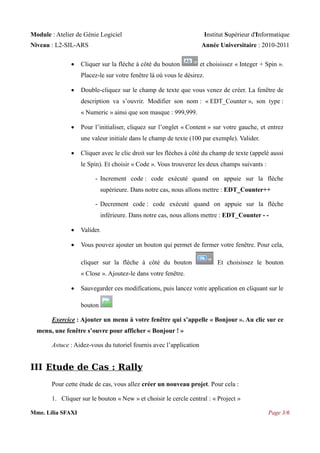

  • 3. Module : Atelier de Génie Logiciel Niveau : L2-SIL-ARS  Institut Supérieur d'Informatique Année Universitaire : 2010-2011 Cliquer sur la flèche à côté du bouton et choisissez « Integer + Spin ». Placez-le sur votre fenêtre là où vous le désirez.  Double-cliquez sur le champ de texte que vous venez de créer. La fenêtre de description va s’ouvrir. Modifier son nom : « EDT_Counter », son type : « Numeric » ainsi que son masque : 999,999.  Pour l’initialiser, cliquez sur l’onglet « Content » sur votre gauche, et entrez une valeur initiale dans le champ de texte (100 par exemple). Valider.  Cliquer avec le clic droit sur les flèches à côté du champ de texte (appelé aussi le Spin). Et choisir « Code ». Vous trouverez les deux champs suivants : - Increment code : code exécuté quand on appuie sur la flèche supérieure. Dans notre cas, nous allons mettre : EDT_Counter++ - Decrement code : code exécuté quand on appuie sur la flèche inférieure. Dans notre cas, nous allons mettre : EDT_Counter - -  Valider.  Vous pouvez ajouter un bouton qui permet de fermer votre fenêtre. Pour cela, cliquer sur la flèche à côté du bouton Et choisissez le bouton « Close ». Ajoutez-le dans votre fenêtre.  Sauvegarder ces modifications, puis lancez votre application en cliquant sur le bouton Exercice : Ajouter un menu à votre fenêtre qui s’appelle « Bonjour ». Au clic sur ce menu, une fenêtre s’ouvre pour afficher « Bonjour ! » Astuce : Aidez-vous du tutoriel fournis avec l’application III Etude de Cas : Rally Pour cette étude de cas, vous allez créer un nouveau projet. Pour cela : 1. Cliquer sur le bouton « New » et choisir le cercle central : « Project » Mme. Lilia SFAXI Page 3/6

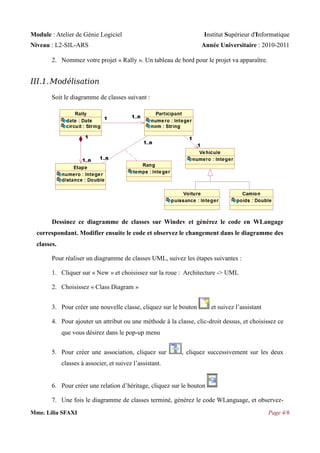

  • 4. Module : Atelier de Génie Logiciel Institut Supérieur d'Informatique Niveau : L2-SIL-ARS Année Universitaire : 2010-2011 2. Nommez votre projet « Rally ». Un tableau de bord pour le projet va apparaître. III.1. Modélisation Soit le diagramme de classes suivant : Dessinez ce diagramme de classes sur Windev et générez le code en WLangage correspondant. Modifier ensuite le code et observez le changement dans le diagramme des classes. Pour réaliser un diagramme de classes UML, suivez les étapes suivantes : 1. Cliquer sur « New » et choisissez sur la roue : Architecture -> UML 2. Choisissez « Class Diagram » 3. Pour créer une nouvelle classe, cliquez sur le bouton et suivez l’assistant 4. Pour ajouter un attribut ou une méthode à la classe, clic-droit dessus, et choisissez ce que vous désirez dans le pop-up menu 5. Pour créer une association, cliquez sur , cliquez successivement sur les deux classes à associer, et suivez l’assistant. 6. Pour créer une relation d’héritage, cliquez sur le bouton 7. Une fois le diagramme de classes terminé, générez le code WLanguage, et observezMme. Lilia SFAXI Page 4/6

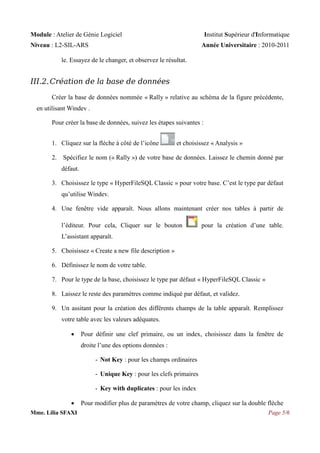

  • 5. Module : Atelier de Génie Logiciel Institut Supérieur d'Informatique Niveau : L2-SIL-ARS Année Universitaire : 2010-2011 le. Essayez de le changer, et observez le résultat. III.2. Création de la base de données Créer la base de données nommée « Rally » relative au schéma de la figure précédente, en utilisant Windev . Pour créer la base de données, suivez les étapes suivantes : 1. Cliquez sur la flèche à côté de l’icône et choisissez « Analysis » 2. Spécifiez le nom (« Rally ») de votre base de données. Laissez le chemin donné par défaut. 3. Choisissez le type « HyperFileSQL Classic » pour votre base. C’est le type par défaut qu’utilise Windev. 4. Une fenêtre vide apparaît. Nous allons maintenant créer nos tables à partir de l’éditeur. Pour cela, Cliquer sur le bouton pour la création d’une table. L’assistant apparaît. 5. Choisissez « Create a new file description » 6. Définissez le nom de votre table. 7. Pour le type de la base, choisissez le type par défaut « HyperFileSQL Classic » 8. Laissez le reste des paramètres comme indiqué par défaut, et validez. 9. Un assitant pour la création des différents champs de la table apparaît. Remplissez votre table avec les valeurs adéquates.  Pour définir une clef primaire, ou un index, choisissez dans la fenêtre de droite l’une des options données : - Not Key : pour les champs ordinaires - Unique Key : pour les clefs primaires - Key with duplicates : pour les index  Mme. Lilia SFAXI Pour modifier plus de paramètres de votre champ, cliquez sur la double flèche Page 5/6

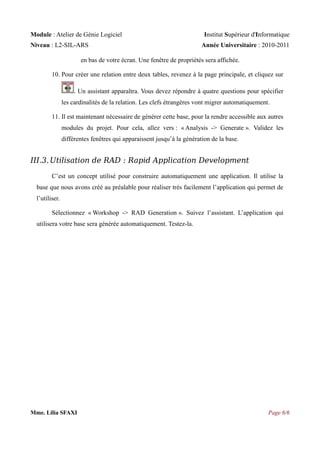

  • 6. Module : Atelier de Génie Logiciel Niveau : L2-SIL-ARS Institut Supérieur d'Informatique Année Universitaire : 2010-2011 en bas de votre écran. Une fenêtre de propriétés sera affichée. 10. Pour créer une relation entre deux tables, revenez à la page principale, et cliquez sur . Un assistant apparaîtra. Vous devez répondre à quatre questions pour spécifier les cardinalités de la relation. Les clefs étrangères vont migrer automatiquement. 11. Il est maintenant nécessaire de générer cette base, pour la rendre accessible aux autres modules du projet. Pour cela, allez vers : « Analysis -> Generate ». Validez les différentes fenêtres qui apparaissent jusqu’à la génération de la base. III.3. Utilisation de RAD : Rapid Application Development C’est un concept utilisé pour construire automatiquement une application. Il utilise la base que nous avons créé au préalable pour réaliser très facilement l’application qui permet de l’utiliser. Sélectionnez « Workshop -> RAD Generation ». Suivez l’assistant. L’application qui utilisera votre base sera générée automatiquement. Testez-la. Mme. Lilia SFAXI Page 6/6
