Fluidsim® est un logiciel polyvalent permettant la conception et simulation de schémas pneumatiques et hydrauliques avec une bibliothèque de symboles conforme aux normes. Il offre des fonctionnalités avancées comme l'importation DXF, l'animation des schémas, et la simulation en temps réel des paramètres tels que pression et débit. Grâce à l'interface Easyport, il connecte des applications virtuelles à des systèmes réels, facilitant l'apprentissage et le développement pratique.

2. Succès mondial Dessin professionnel
Avec plus de 75.000 FluidSIM® est un logiciel
versions installées, polyvalent pouvant être
utilisé comme système
FluidSIM ® fait
de DAO. Le logiciel vous
certainement partie
permet de réaliser des
des logiciels ayant le dessins conformes aux
plus de succès dans le normes industrielles avec
domaine de une facilité jamais
programmes de atteinte jusqu’à présent.
conception et
simulation, de
schémas
pneumatiques et
hydrauliques. - Bibliothèque de
symboles très étendue
- Symboles selon
Best­seller DIN/ISO 1219
FluidSIM®, avec ses - Fonctions CAD
photos, transparents, standard intégrées
animations et - Nouvelles fonctions
d’impression
séquences vidéos, est
disponibles
une aide
- Importation DXF
pédagogique de rêve - Utilisation des
pour vos formations en différentes couches
pneumatique ou - Grille et fonction de
hydraulique. capture automatique
Tous les schémas pour un branchement
peuvent être animés et correct et rapide des
simulés. tuyaux
- Intégration de listes de
Pendant la simulation,
composants
les grandeurs
physiques, telles que la
pression, le débit, la
vitesse, le courant et la
tension, sont Un enseignement effectif
FluidSIM propose un
représentées à chaque
logiciel de présentation
moment souhaité.
intégré avec des jeux de
Par ailleurs, des transparents statiques et
paramètres tels que le animés qui aident
débit et la pression de la l’instructeur à expliquer
pompe hydraulique ou la la fonction des
pression du groupe de composants présentés.
conditionnement Les vues en coupes
pneumatique peuvent animées, photos et
illustrations facilitent
être adaptés à tout
l ‘assimilation.
moment.
Les étrangleurs,
régulateurs de débit et
pression, ainsi que les
limiteurs de pression
peuvent également être
réglés.
FluidSIM®, cosmopolite

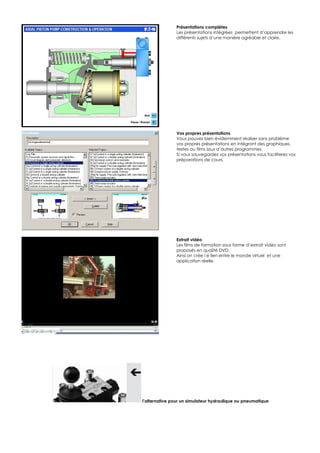

3. Présentations complètes
Les présentations intégrées permettent d’apprendre les
différents sujets d’une manière agréable et claire.
Vos propres présentations
Vous pouvez bien évidemment réaliser sans problème
vos propres présentations en intégrant des graphiques,
textes ou films issus d’autres programmes.
Si vous sauvegardez vos présentations vous faciliterez vos
préparations de cours.
Extrait vidéo
Les films de formation sous forme d’extrait vidéo sont
proposés en qualité DVD.
Ainsi on crée l e lien entre le monde virtuel et une
application réelle.
l’alternative pour un simulateur hydraulique ou pneumatique

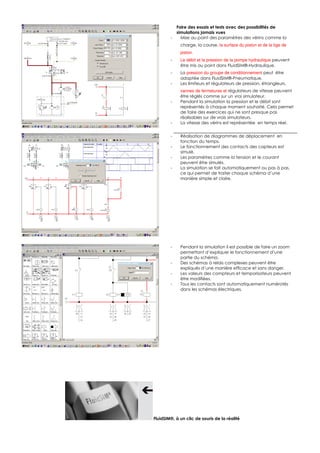

4. Faire des essais et tests avec des possibilités de
simulations jamais vues
- Mise au point des paramètres des vérins comme la
charge, la course, la surface du piston et de la tige de
piston.
- Le débit et la pression de la pompe hydraulique peuvent
être mis au point dans FluidSIM®-Hydraulique.
- La pression du groupe de conditionnement peut être
adaptée dans FluidSIM®-Pneumatique.
- Les limiteurs et régulateurs de pression, étrangleurs,
vannes de fermetures et régulateurs de vitesse peuvent
être réglés comme sur un vrai simulateur.
- Pendant la simulation la pression et le débit sont
représentés à chaque moment souhaité. Cela permet
de faire des exercices qui ne sont presque pas
réalisables sur de vrais simulateurs.
- La vitesse des vérins est représentée en temps réel.
- Réalisation de diagrammes de déplacement en
fonction du temps.
- Le fonctionnement des contacts des capteurs est
simulé.
- Les paramètres comme la tension et le courant
peuvent être simulés.
- La simulation se fait automatiquement ou pas à pas,
ce qui permet de traiter chaque schéma d’une
manière simple et claire.
- Pendant la simulation il est possible de faire un zoom
permettant d’expliquer le fonctionnement d’une
partie du schéma.
- Des schémas à relais complexes peuvent être
expliqués d’une manière efficace et sans danger.
- Les valeurs des compteurs et temporisateurs peuvent
être modifiées.
- Tous les contacts sont automatiquement numérotés
dans les schémas électriques.
FluidSIM®, à un clic de souris de la réalité

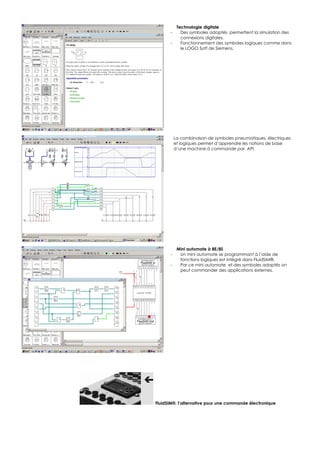

5. Technologie digitale
- Des symboles adaptés permettent la simulation des
connexions digitales.
- Fonctionnement des symboles logiques comme dans
le LOGO Soft de Siemens.
La combinaison de symboles pneumatiques, électriques
et logiques permet d’apprendre les notions de base
d’une machine à commande par API.
Mini automate à 8E/8S
- Un mini automate se programmant à l’aide de
fonctions logiques est intégré dans FluidSIM®.
- Par ce mini automate et des symboles adaptés on
peut commander des applications externes.
FluidSIM®, l’alternative pour une commande électronique

6. Accès au monde du 24 VDC avec l’EasyPort
FluidSIM® comme automate virtuel
- Pilotage de circuits de commutation
électriques ou électroniques virtuels avec
FluidSIM® .
- Par l’interface EasyPort on peut
commander des applications réelles
externes par une commande virtuelle dans
FluidSIM®.
FluidSIM® comme application virtuelle
- FluidSIM® donne la possibilité de créer des
applications virtuelles.
- Par l’interface EasyPort on peut connecter
FluidSIM® à un automate programmable.
Apprendre- Simuler- Appliquer
FluidSIM® se prête parfaitement à de
nouvelles approches d’apprentissage.
FluidSIM® et Easyport – le lien entre un logiciel virtuel et des applications 24VDC
