La hotte-plafond® est un système modulaire de traitement de l'air conçu pour les cuisines modernes, avec une hauteur de 390mm et un design en voûtes. Fabriquée en acier inoxydable, elle intègre des filtres et des luminaires encastrés pour une installation harmonieuse. Ce produit s'adapte aux moyennes et grandes cuisines, offrant une solution efficace et esthétique pour le regroupement des ensembles de cuisson.

1. *Hotte-plafond®avecfiltreschocinoxetluminaireencastré
HOTTE PLAFOND®
ALTERNATIVE DESIGN
ENTRE HOTTE ET PLAFOND
Design sous forme de voûtes
Conception modulaire, hauteur de 390mm
Aucune visserie apparente sur les faces extérieures
UN AIR NEUF DANS LE TRAITEMENT D’AIR

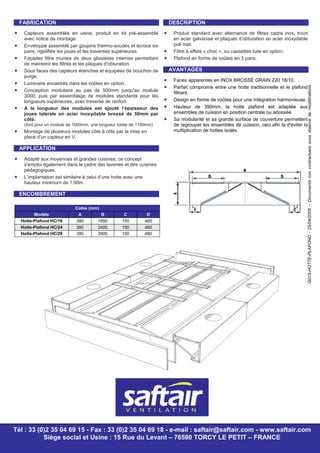

2. Q015-HOTTE-PLAFOND-25/04/2008–Documentsnoncontractuelssousréservedemodifications
FABRICATION
• Capteurs assemblés en usine, produit en kit pré-assemblé
avec notice de montage.
• Enveloppe assemblé par goujons thermo-soudés et écrous six
pans, rigidifiée les joues et les traverses supérieures.
• Façades filtre munies de deux glissières internes permettant
de maintenir les filtres et les plaques d'obturation.
• Sous faces des capteurs étanches et équipées de bouchon de
purge.
• Luminaire encastrés dans les voûtes en option.
• Conception modulaire au pas de 500mm jusqu'au module
3000, puis par assemblage de modules standards pour les
longueurs supérieures, avec traverse de renfort.
• A la longueur des modules est ajouté l’épaisseur des
joues latérale en acier inoxydable brossé de 50mm par
côté.
(Soit pour un module de 1000mm, une longueur totale de 1100mm)
• Montage de plusieurs modules côte à côte par la mise en
place d'un capteur en V.
APPLICATION
• Adapté aux moyennes et grandes cuisines, ce concept
s'emploi également dans le cadre des laveries et des cuisines
pédagogiques.
• L’implantation est similaire à celui d’une hotte avec une
hauteur minimum de 1.90m.
ENCOMBREMENT
Cotes (mm)
Modèle A B C D
Hotte-Plafond HC/19 390 1950 150 460
Hotte-Plafond HC/24 390 2400 150 460
Hotte-Plafond HC/29 390 2900 150 460
DESCRIPTION
• Produit standard avec alternance de filtres cadre inox, tricot
en acier galvanisé et plaques d’obturation en acier inoxydable
poli mat.
• Filtre à effets « choc », ou cassettes tuile en option.
• Plafond en forme de voûtes en 3 pans.
AVANTAGES
• Faces apparentes en INOX BROSSÉ GRAIN 220 18/10.
• Parfait compromis entre une hotte traditionnelle et le plafond
filtrant.
• Design en forme de voûtes pour une intégration harmonieuse.
• Hauteur de 390mm, la hotte plafond est adaptée aux
ensembles de cuisson en position centrale ou adossée.
• Sa modularité et sa grande surface de couverture permettent
de regrouper les ensembles de cuisson, ceci afin la d'éviter la
multiplication de hottes isolés.
Tél : 33 (0)2 35 04 69 15 - Fax : 33 (0)2 35 04 69 18 - e-mail : saftair@saftair.com - www.saftair.com
Siège social et Usine : 15 Rue du Levant – 76590 TORCY LE PETIT – FRANCE
