Mât cylindrique jusqu'à 10,5 m avec brides de fixation pour luminaires MIZAR, porte de visite affleurante et semelle plate avec goussets.

1. ENSEMBLES ET SUPPORTS

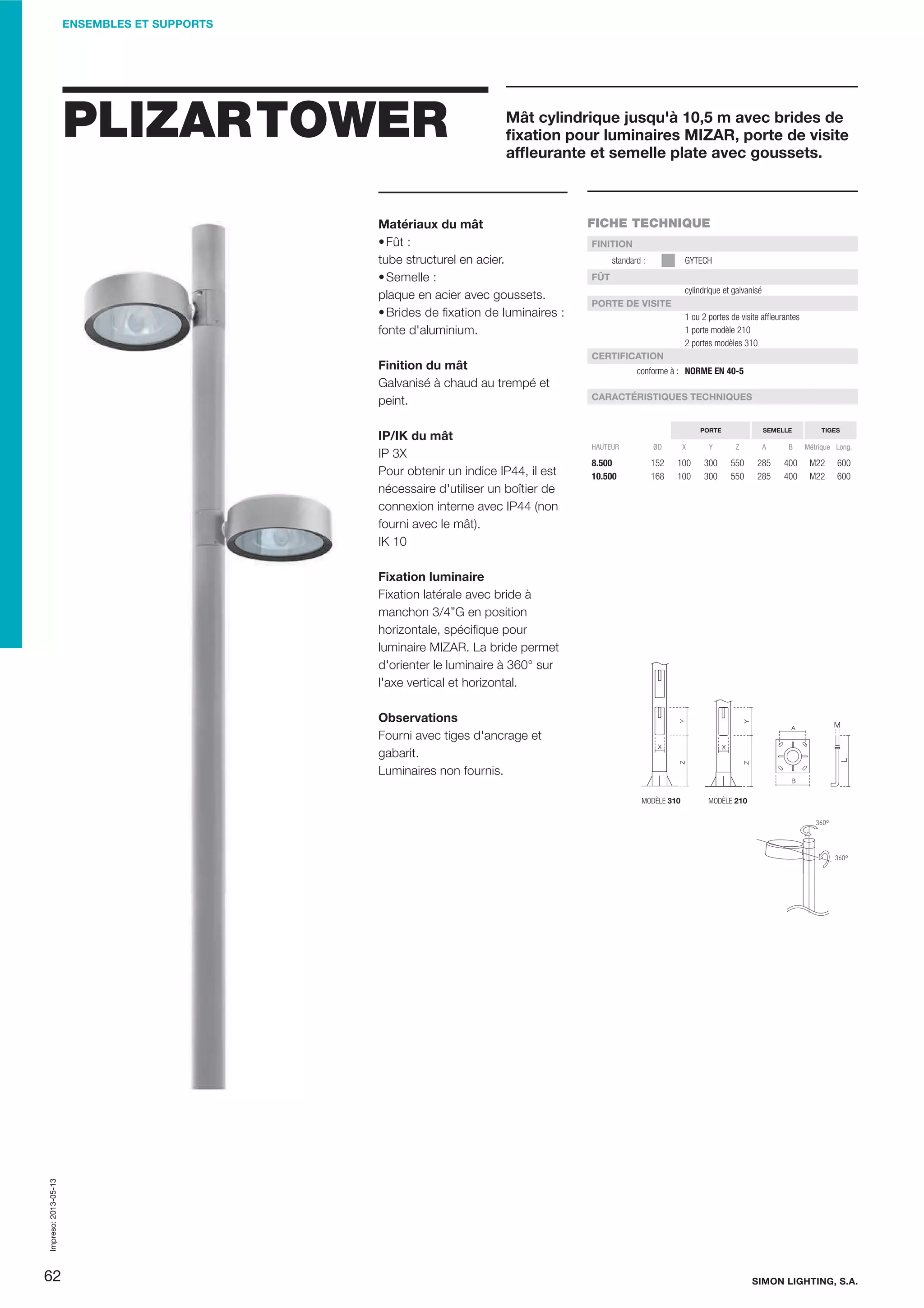

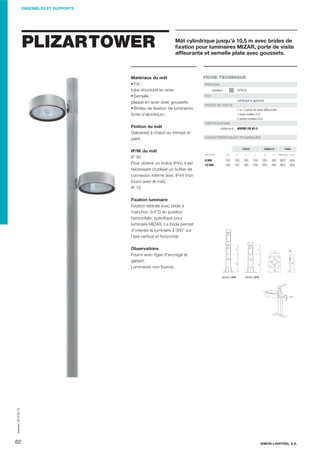

PLIZAR TOWER
Mât cylindrique jusqu'à 10,5 m avec brides de
fixation pour luminaires MIZAR, porte de visite
affleurante et semelle plate avec goussets.
Matériaux du mât
Fût :
tube structurel en acier.
Semelle :
plaque en acier avec goussets.
Brides de fixation de luminaires :
fonte d'aluminium.
Finition du mât
Galvanisé à chaud au trempé et
peint.
IP/IK du mât
IP 3X
Pour obtenir un indice IP44, il est
nécessaire d'utiliser un boîtier de
connexion interne avec IP44 (non
fourni avec le mât).
IK 10
FICHE TECHNIQUE
FINITION
standard :
GYTECH
FÛT
cylindrique et galvanisé
PORTE DE VISITE
1 ou 2 portes de visite affleurantes
1 porte modèle 210
2 portes modèles 310
CERTIFICATION
conforme à : NORME EN 40-5
CARACTÉRISTIQUES TECHNIQUES
PORTE
SEMELLE
HAUTEUR
ØD
X
Y
Z
A
B
8.500
10.500
152
168
100
100
300
300
550
550
285
285
400
400
TIGES
Métrique Long.
M22
M22
600
600
Fixation luminaire
Fixation latérale avec bride à
manchon 3/4”G en position
horizontale, spécifique pour
luminaire MIZAR. La bride permet
d'orienter le luminaire à 360° sur
l'axe vertical et horizontal.
Observations
Fourni avec tiges d'ancrage et
gabarit.
Luminaires non fournis.
MODÈLE 210
Impreso: 2013-05-13
MODÈLE 310
62
SIMON LIGHTING, S.A.

2. ENSEMBLES ET SUPPORTS
PLIZAR TOWER
MODÈLES PLIZAR TOWER
MODÈLE
8500
10500
8500
10500
LUMINAIRE 1
LUMINAIRE 2
LUMINAIRE 3
H1
210
210
310
310
H
H2
H3
7000
9000
6000
8000
8000
1000
7000
9000
—
—
8000
10000
CODE
F-640952-012
F-640962-012
F-640953-012
F-640963-012
DESCRIPTION
PLIZAR TW210 8 M22X600IEP2 GYTECH
PLIZAR TW210 10 M22X600IEP2 GYTECH
PLIZAR TW310 8 M22X600IEP2 GYTECH
PLIZAR TW310 10 M22X600IEP2 GYTECH
LUMINAIRES
MIZAR
ISTANIUM LED
p. 150
Impreso: 2013-05-13
MIZAR p. 153
avec luminaires MIZAR
SIMON LIGHTING, S.A.
avec luminaires MIZAR
