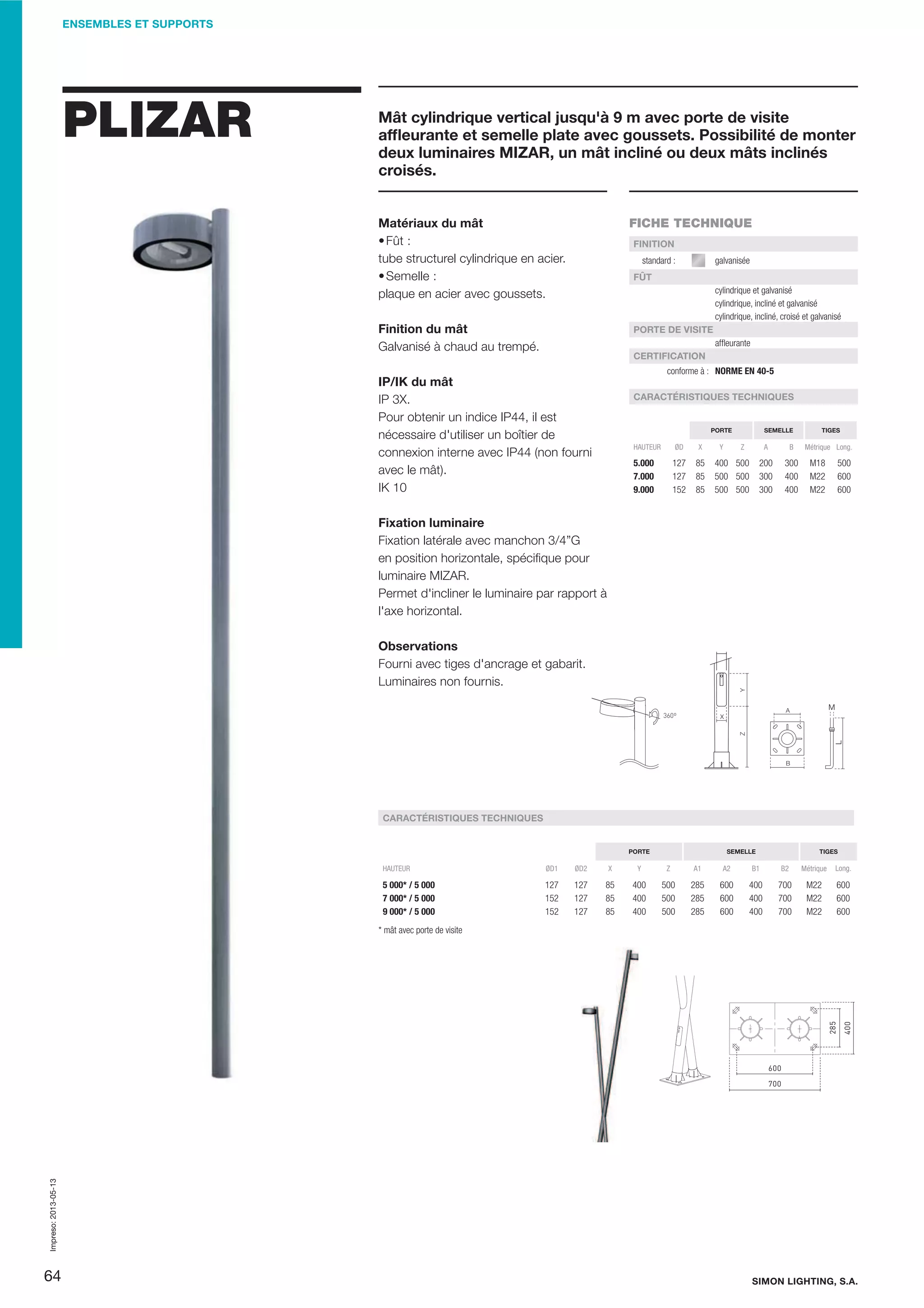

- 1. ENSEMBLES ET SUPPORTS PLIZAR Mâtcylindrique vertical jusqu'à 9 m avec porte de visite affleurante et semelle plate avec goussets. Possibilité de monter deux luminaires MIZAR, un mât incliné ou deux mâts inclinés croisés. Matériaux du mât Fût : tube structurel cylindrique en acier. Semelle : plaque en acier avec goussets. FICHE TECHNIQUE FINITION standard : galvanisée FÛT cylindrique et galvanisé cylindrique, incliné et galvanisé cylindrique, incliné, croisé et galvanisé Finition du mât Galvanisé à chaud au trempé. PORTE DE VISITE affleurante CERTIFICATION conforme à : NORME EN 40-5 IP/IK du mât IP 3X. Pour obtenir un indice IP44, il est nécessaire d'utiliser un boîtier de connexion interne avec IP44 (non fourni avec le mât). IK 10 CARACTÉRISTIQUES TECHNIQUES PORTE HAUTEUR ØD 127 127 152 5.000 7.000 9.000 X 85 85 85 Y SEMELLE Z A 200 300 300 400 500 500 500 500 500 B 300 400 400 TIGES Métrique Long. M18 M22 M22 500 600 600 Fixation luminaire Fixation latérale avec manchon 3/4”G en position horizontale, spécifique pour luminaire MIZAR. Permet d'incliner le luminaire par rapport à l'axe horizontal. Observations Fourni avec tiges d'ancrage et gabarit. Luminaires non fournis. CARACTÉRISTIQUES TECHNIQUES PORTE SEMELLE TIGES HAUTEUR ØD1 ØD2 X Y Z A1 A2 B1 B2 Métrique Long. 5 000* / 5 000 7 000* / 5 000 9 000* / 5 000 127 152 152 127 127 127 85 85 85 400 400 400 500 500 500 285 285 285 600 600 600 400 400 400 700 700 700 M22 M22 M22 600 600 600 Impreso: 2013-05-13 * mât avec porte de visite 64 SIMON LIGHTING, S.A.

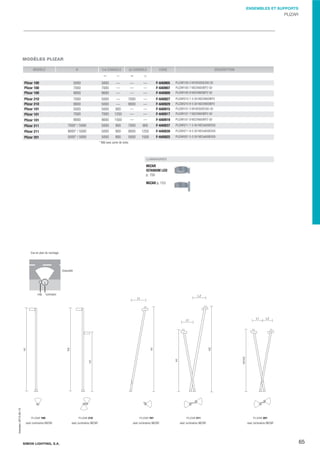

- 2. ENSEMBLES ET SUPPORTS PLIZAR MODÈLESPLIZAR MODÈLE H 1re CONSOLE 2e CONSOLE H1 L1 H2 CODE DESCRIPTION L2 Plizar 100 Plizar 100 Plizar 100 5000 7000 9000 5000 7000 9000 — — — — — — — — — F-640905 F-640907 F-640909 Plizar 210 Plizar 210 Plizar 101 Plizar 101 7000 9000 5000 7000 5000 5000 5000 7000 — — 900 1250 7000 9000 — — — — — — F-640927 F-640929 F-640915 F-640917 PLIZAR101 7 M22X600IEP2 GV Plizar 101 9000 9000 1500 — — F-640919 PLIZAR101 9 M22X600IEP2 GV Plizar 211 7000* / 5000 5000 900 7000 900 F-640937 PLIZAR211 7-5 GV M22x600ES05 Plizar 211 9000* / 5000 5000 900 9000 1250 F-640939 PLIZAR211 9-5 GV M22x600ES05 Plizar 201 5000* / 5000 5000 900 5000 1500 F-640925 PLIZAR201 5-5 GV M22x600ES05 PLIZAR100 5 M18X500E200 GV PLIZAR100 7 M22X600IEP2 GV PLIZAR100 9 M22X600IEP2 GV PLIZAR210 7-5 GV M22X600IEP2 PLIZAR210 9-5 GV M22X600IEP2 PLIZAR101 5 M18X500E200 GV * Mât avec porte de visite LUMINAIRES MIZAR ISTANIUM LED p. 150 MIZAR p. 153 Vue en plan du montage chaussée Impreso: 2013-05-13 mât luminaire avec luminaires MIZAR SIMON LIGHTING, S.A. avec luminaires MIZAR avec luminaires MIZAR avec luminaires MIZAR avec luminaires MIZAR 65
