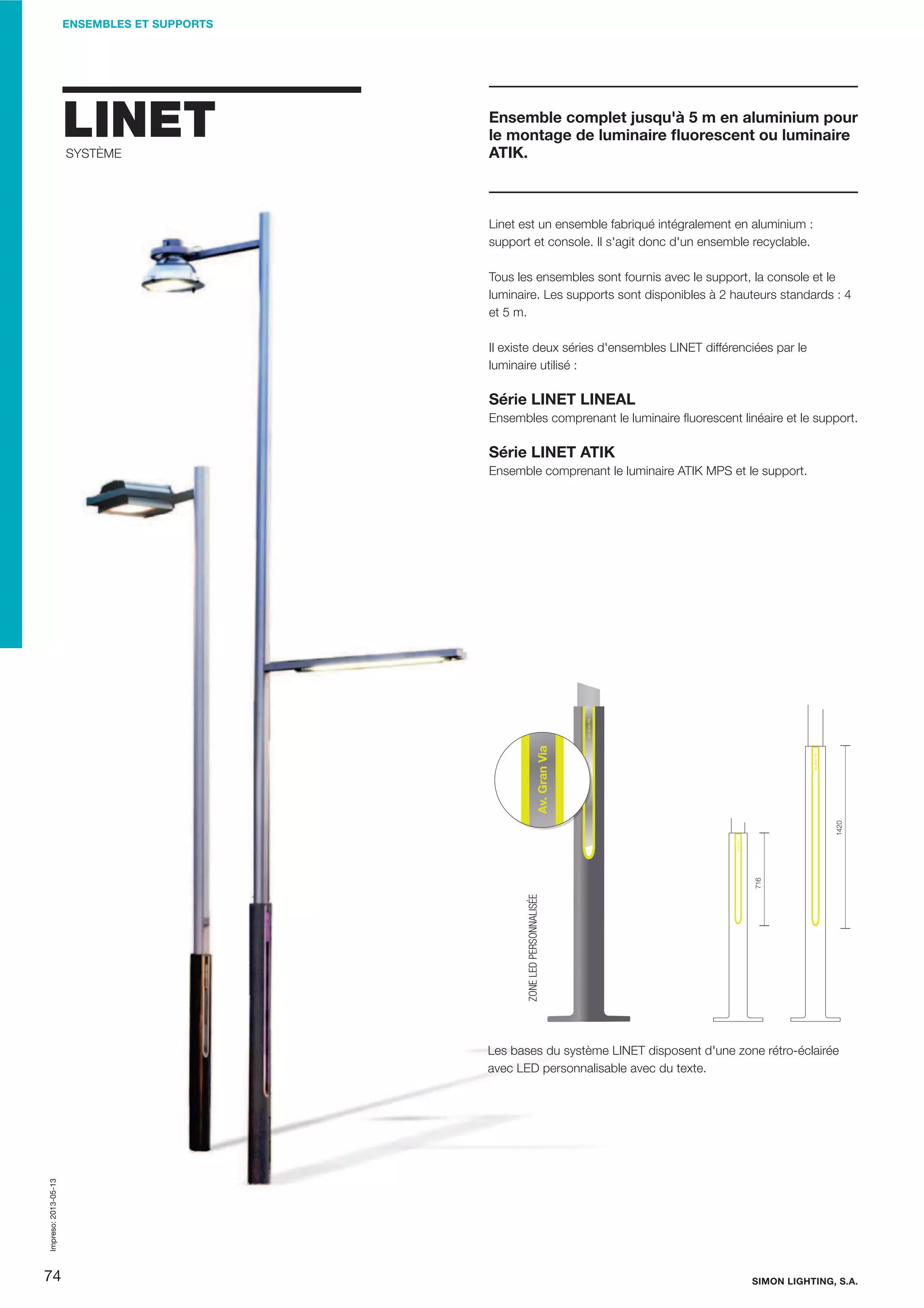

ENSEMBLES ET SUPPORTS

LINET
SYSTÈME

Ensemble complet jusqu'à 5 m en aluminium pour
le montage de luminaire fluorescent ou luminaire
ATIK.

Linet est un ensemble fabriqué intégralement en aluminium :
support et console. Il s'agit donc d'un ensemble recyclable.
Tous les ensembles sont fournis avec le support, la console et le
luminaire. Les supports sont disponibles à 2 hauteurs standards : 4
et 5 m.
Il existe deux séries d'ensembles LINET différenciées par le
luminaire utilisé :

Série LINET LINEAL
Ensembles comprenant le luminaire fluorescent linéaire et le support.

Série LINET ATIK

ZONE LED PERSONNALISÉE

Ensemble comprenant le luminaire ATIK MPS et le support.

Impreso: 2013-05-13

Les bases du système LINET disposent d'une zone rétro-éclairée
avec LED personnalisable avec du texte.

74

SIMON LIGHTING, S.A.
ENSEMBLES ET SUPPORTS

SYSTÈME LINET

Matériaux de l'ensemble
Fût : aluminium extrudé.
Base : fonte d'aluminium.
Console : aluminium.

FICHE TECHNIQUE
FINITION
base :

ALOS -aluminium foncé-

fût :

GYTECH -gris technique-

FÛT

IP/IK du mât
IP 3X
Pour obtenir un indice IP44, il est
nécessaire d'utiliser un boîtier de
connexion interne avec IP44
(non fourni avec le mât)
IK 10

Profilé extrudé asymétrique très
résistant
PORTE DE VISITE
Affleurante
CERTIFICATION
conforme à : NORME EN 40-5
CARACTÉRISTIQUES TECHNIQUES

PORTE

Observations
Fourni avec tiges d'ancrage et gabarit.

HAUTEUR

4 000-5 000

Ø

X

Y

SEMELLE

Z

A

115 85 211 566 300

TIGES

B

Métri- Long.
que

400

M22 600

Impreso: 2013-05-13

Personnalisation
La base de l'ensemble LINET dispose
d'une zone spécifique personnalisable par
le client.
Cette zone permet d'afficher des textes et
de les rétro-éclairer grâce à la technologie
LED.
Les couleurs disponibles sont : blanc froid
(5000°K), blanc chaud (2800°K), rouge,
vert, bleu et jaune.

SIMON LIGHTING, S.A.

75
ENSEMBLES ET SUPPORTS

SYSTÈME LINET

MODÈLES SYSTÈME LINET LINEAL
MODÈLE

H

CONSOLES ORIENT.

1re CONSOLE

2e CONSOLE

H1

LINET15 100 FL

5000

1

-

L1

H2

5000

1200

-

-

CODE

DESCRIPTION

L2

5-630832

LINET15 5 100 M22x600IEP2 L1,5 ALOS/GYTECH FL36 W

FLUORESC 36 W

LUMINAIRE

FINITION
ALOS -aluminium foncéGYTECH -gris technique-

Impreso: 2013-05-13

base :
fût :

FLUORESCENT

76

SIMON LIGHTING, S.A.
ENSEMBLES ET SUPPORTS

SYSTÈME LINET

MODÈLES SYSTÈME LINET ATIK
MODÈLE

H

TOP

CODE

DESCRIPTION

H1

LINET15 TOP

4800

4000

F-630838

LINET15 4 TOP ALO/GYT A70W C2

F-630840

LINET15 4 TOP ALO/GYT A100W C2

F-630842

LINET15 4 TOP ALO/GYT A150W C2

ATIK RV - 70 W*

4800

4000
ATIK RV - 100 W

4800

4000
ATIK RV - 150 W

LUMINAIRE

FINITION
base :

ALOS -aluminium foncé-

fût :

GYTECH -gris technique-

luminaire :

ATIK
p. 168

GYTECH -gris technique-

AUTRES LUMINAIRES RECOMMANDÉS

Impreso: 2013-05-13

ATIK ISTANIUM
LED page 165

SIMON LIGHTING, S.A.

77
