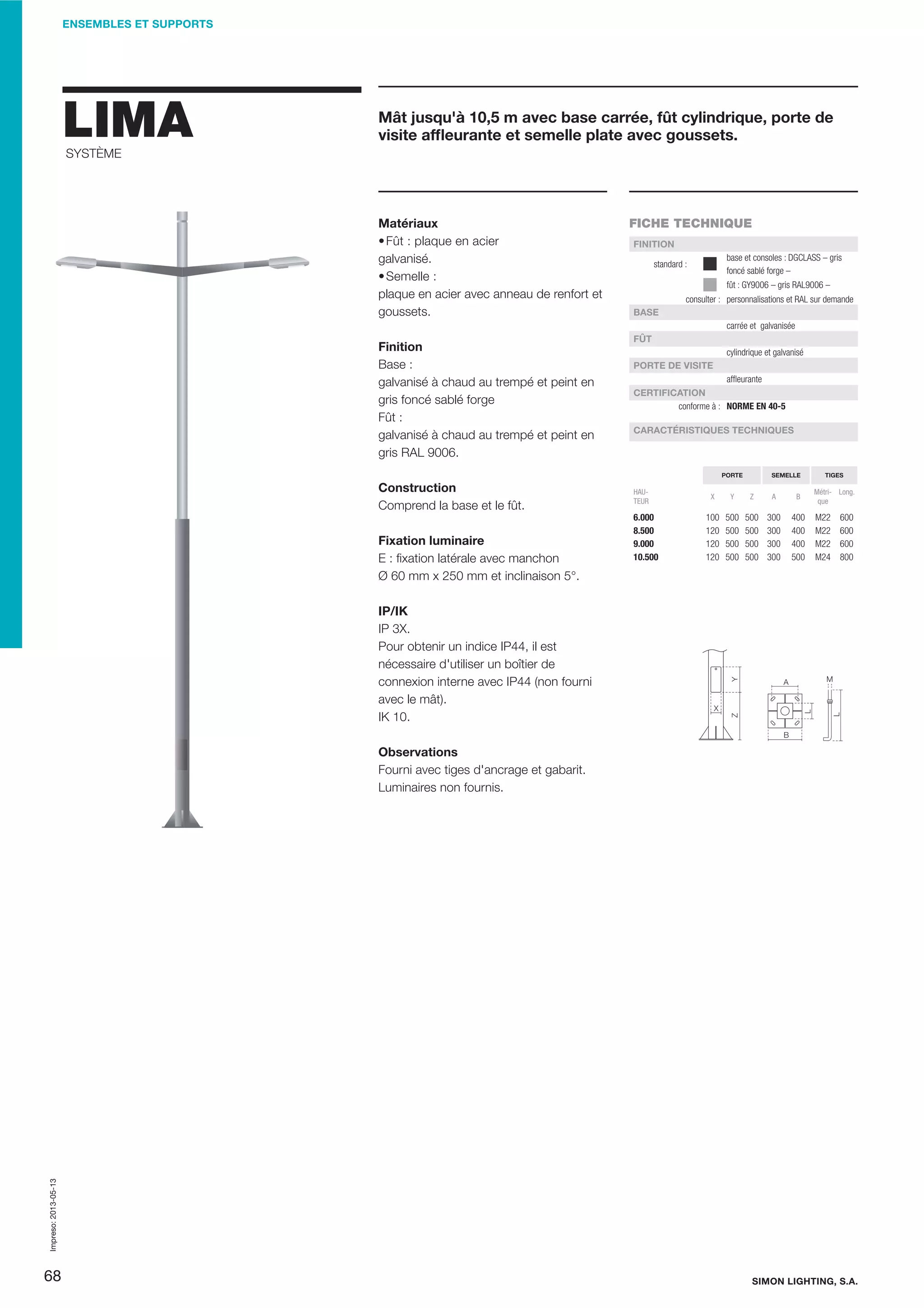

1. ENSEMBLES ET SUPPORTS
LIMA
Mât jusqu'à 10,5 m avec base carrée, fût cylindrique, porte de
visite affleurante et semelle plate avec goussets.
SYSTÈME
Matériaux
Fût : plaque en acier
galvanisé.
Semelle :
plaque en acier avec anneau de renfort et
goussets.
FICHE TECHNIQUE
FINITION
base et consoles : DGCLASS – gris
foncé sablé forge –
standard :
fût : GY9006 – gris RAL9006 –
consulter : personnalisations et RAL sur demande
BASE
carrée et galvanisée
Finition
Base :
galvanisé à chaud au trempé et peint en
gris foncé sablé forge
Fût :
galvanisé à chaud au trempé et peint en
gris RAL 9006.
FÛT
cylindrique et galvanisé
PORTE DE VISITE
affleurante
CERTIFICATION
conforme à : NORME EN 40-5
CARACTÉRISTIQUES TECHNIQUES
PORTE
Construction
Comprend la base et le fût.
Fixation luminaire
E : fixation latérale avec manchon
Ø 60 mm x 250 mm et inclinaison 5°.
HAUTEUR
6.000
8.500
9.000
10.500
SEMELLE
X
Y
Z
A
B
100
120
120
120
500
500
500
500
500
500
500
500
300
300
300
300
400
400
400
500
TIGES
Métri- Long.
que
M22
M22
M22
M24
600
600
600
800
IP/IK
IP 3X.
Pour obtenir un indice IP44, il est
nécessaire d'utiliser un boîtier de
connexion interne avec IP44 (non fourni
avec le mât).
IK 10.
Impreso: 2013-05-13
Observations
Fourni avec tiges d'ancrage et gabarit.
Luminaires non fournis.
68
SIMON LIGHTING, S.A.

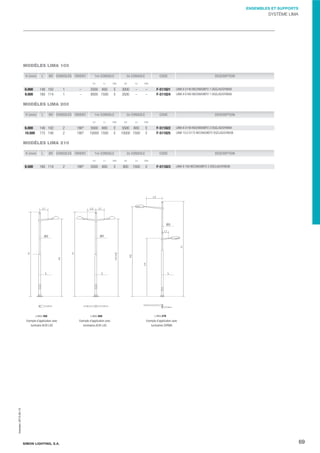

2. ENSEMBLES ET SUPPORTS
SYSTÈME LIMA
MODÈLES LIMA 100
H (mm)
L
ØD CONSOLES ORIENT.
1re CONSOLE
H1
6.000
9.000
140 102
160 114
1
1
–
–
L1
5500 600
8500 1500
2e CONSOLE
CODE
ORI.
H2
L2
ORI.
E
E
3000
3500
–
–
–
–
DESCRIPTION
F-511821
F-511824
LIMA 6 D140 M22X600IEP2 1 DGCLAS/GY9006
LIMA 9 D160 M22X600IEP2 1 DGCLAS/GY9006
MODÈLES LIMA 200
H (mm)
L
ØD CONSOLES ORIENT.
1re CONSOLE
H1
6.000
10.500
140 102
175 140
2
2
180°
180°
L1
5500 600
10000 1500
ORI.
E
E
2e CONSOLE
H2
L2
CODE
DESCRIPTION
ORI.
5500 600
10000 1500
E
E
F-511822
F-511825
LIMA 6 D140 M22X600IEP2 2 DGCLAS/GY9006
LIMA 10,5 D175 M22X600IEP2 DGCLAS/GY9006
MODÈLES LIMA 210
H (mm)
L
ØD CONSOLES ORIENT.
1re CONSOLE
2e CONSOLE
CODE
H1
8.500
160 114
180°
L1
ORI.
H2
L2
ORI.
5500
600
E
800
1500
E
Exemple d'application avec
luminaires ALYA LAS
F-511823
LIMA 9 160 M22X600IEP2 2 DGCLAS/GY9006
Exemple d'application avec
luminaires SYRMA
