Simon Lighting Ensembles - Link

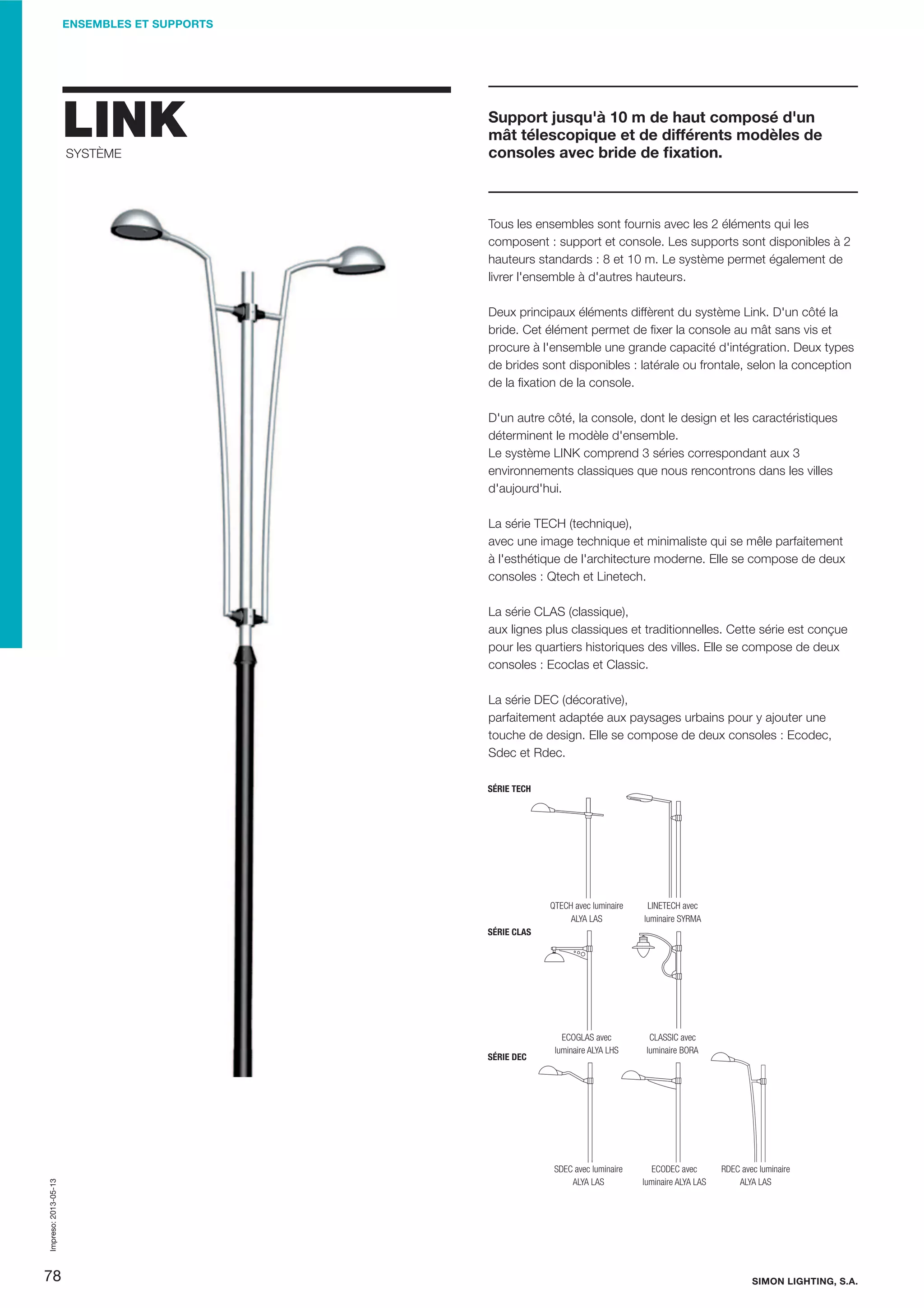

- 1. ENSEMBLES ET SUPPORTS LINK SYSTÈME Support jusqu'à10 m de haut composé d'un mât télescopique et de différents modèles de consoles avec bride de fixation. Tous les ensembles sont fournis avec les 2 éléments qui les composent : support et console. Les supports sont disponibles à 2 hauteurs standards : 8 et 10 m. Le système permet également de livrer l'ensemble à d'autres hauteurs. Deux principaux éléments diffèrent du système Link. D'un côté la bride. Cet élément permet de fixer la console au mât sans vis et procure à l'ensemble une grande capacité d'intégration. Deux types de brides sont disponibles : latérale ou frontale, selon la conception de la fixation de la console. D'un autre côté, la console, dont le design et les caractéristiques déterminent le modèle d'ensemble. Le système LINK comprend 3 séries correspondant aux 3 environnements classiques que nous rencontrons dans les villes d'aujourd'hui. La série TECH (technique), avec une image technique et minimaliste qui se mêle parfaitement à l'esthétique de l'architecture moderne. Elle se compose de deux consoles : Qtech et Linetech. La série CLAS (classique), aux lignes plus classiques et traditionnelles. Cette série est conçue pour les quartiers historiques des villes. Elle se compose de deux consoles : Ecoclas et Classic. La série DEC (décorative), parfaitement adaptée aux paysages urbains pour y ajouter une touche de design. Elle se compose de deux consoles : Ecodec, Sdec et Rdec. SÉRIE TECH QTECH avec luminaire ALYA LAS LINETECH avec luminaire SYRMA ECOGLAS avec luminaire ALYA LHS CLASSIC avec luminaire BORA SDEC avec luminaire ALYA LAS ECODEC avec luminaire ALYA LAS SÉRIE CLAS Impreso: 2013-05-13 SÉRIE DEC 78 RDEC avec luminaire ALYA LAS SIMON LIGHTING, S.A.

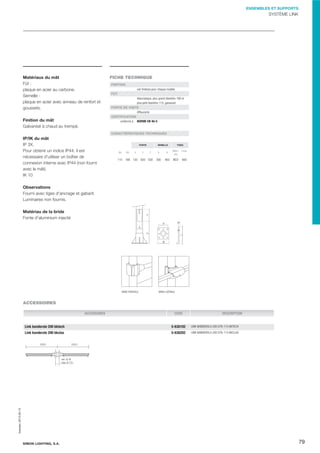

- 2. ENSEMBLES ET SUPPORTS SYSTÈMELINK Matériaux du mât Fût : plaque en acier au carbone. Semelle : plaque en acier avec anneau de renfort et goussets. Finition du mât Galvanisé à chaud au trempé. FICHE TECHNIQUE FINITION voir finitions pour chaque modèle FÛT télescopique, plus grand diamètre 168 et plus petit diamètre 115, galvanisé PORTE DE VISITE Affleurante CERTIFICATION conforme à : NORME EN 40-5 CARACTÉRISTIQUES TECHNIQUES IP/IK du mât IP 3X. Pour obtenir un indice IP44, il est nécessaire d'utiliser un boîtier de connexion interne avec IP44 (non fourni avec le mât). IK 10 PORTE Ød ØD X SEMELLE Y Z 115 168 120 500 500 TIGES A B Métrique 300 400 M22 Long. 600 Observations Fourni avec tiges d'ancrage et gabarit. Luminaires non fournis. Y Matériau de la bride Fonte d'aluminium injecté A Z X B BRIDE FRONTALE BRIDE LATÉRALE ACCESSOIRES ACCESSOIRES CODE DESCRIPTION Link banderole 200 bktech 5-630102 LINK BANDEROLA 200 D76-115 BKTECH Link banderole 200 bkclas 5-630202 LINK BANDEROLA 200 D76-115 BKCLAS Impreso: 2013-05-13 min. Ø 76 max. Ø 115 SIMON LIGHTING, S.A. 79

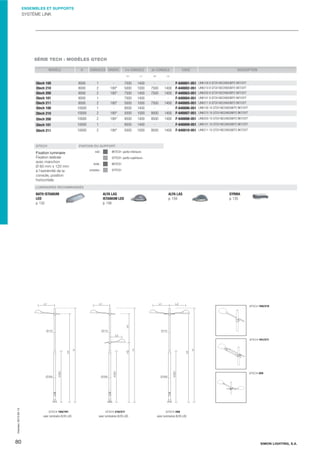

- 3. ENSEMBLES ET SUPPORTS SYSTÈMELINK SÉRIE TECH : MODÈLES QTECH MODÈLE H CONSOLES ORIENT. 1re CONSOLE 2e CONSOLE H1 L1 H2 CODE DESCRIPTION L2 Qtech 100 Qtech 210 Qtech 200 Qtech 101 Qtech 211 Qtech 100 Qtech 210 8000 8000 8000 8000 8000 10000 10000 1 2 2 1 2 1 2 180° 180° 180° 180° 7500 5000 7500 7500 5000 9500 5000 1400 1000 1400 1400 1000 1400 1000 7500 7500 7500 9500 1400 1400 1400 1400 F-640001-051 F-640002-051 F-640003-051 F-640004-051 F-640005-051 F-640006-051 F-640007-051 Qtech 200 10000 2 180° 9500 1400 9500 1400 F-640008-051 LINK200 10 QTCH M22X600IEP2 BKT/GYT Qtech 101 10000 1 - 9500 1400 - - Qtech 211 10000 2 180° 5000 1000 9500 1400 F-640009-051 LINK101 10 QTCH M22X600IEP2 BKT/GYT F-640010-051 LINK211 10 QTCH M22X600IEP2 BKT/GYT QTECH LINK100 8 QTCH M22X600IEP2 BKT/GYT LINK210 8 QTCH M22X600IEP2 BKT/GYT LINK200 8 QTCH M22X600IEP2 BKT/GYT LINK101 8 QTCH M22X600IEP2 BKT/GYT LINK211 8 QTCH M22X600IEP2 BKT/GYT LINK100 10 QTCH M22X600IEP2 BKT/GYT LINK210 10 QTCH M22X600IEP2 BKT/GYT FINITION DU SUPPORT Fixation luminaire Fixation latérale avec manchon Ø 60 mm x 120 mm à l'extrémité de la console, position horizontale. mât : BKTECH -partie inférieureGYTECH -partie supérieure- bride : BKTECH consoles : GYTECH LUMINAIRES RECOMMANDÉS Impreso: 2013-05-13 NATH ISTANIUM LED p. 132 80 avec luminaire ALYA LAS ALYA LAS ISTANIUM LED p. 156 avec luminaires ALYA LAS ALYA LAS p. 159 SYRMA p. 135 avec luminaires ALYA LAS SIMON LIGHTING, S.A.

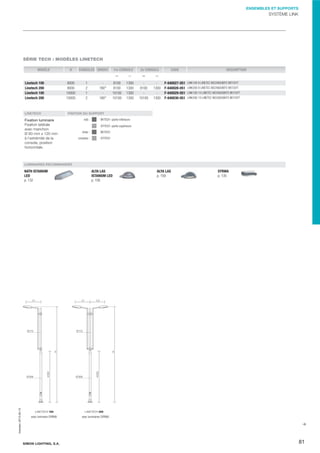

- 4. ENSEMBLES ET SUPPORTS SYSTÈMELINK SÉRIE TECH : MODÈLES LINETECH MODÈLE H CONSOLES ORIENT. 1re CONSOLE 2e CONSOLE H1 Linetech 100 Linetech 200 Linetech 100 Linetech 200 LINETECH 8000 8000 10000 10000 1 2 1 2 180° 180° L1 H2 8100 8100 10100 10100 1300 1300 1300 1300 8100 10100 1300 1300 CODE DESCRIPTION L2 F-640027-051 F-640028-051 F-640029-051 F-640030-051 LINK100 8 LINETEC M22X600IEP2 BKT/GYT LINK200 8 LINETEC M22X600IEP2 BKT/GYT LINK100 10 LINETEC M22X600IEP2 BKT/GYT LINK200 10 LINETEC M22X600IEP2 BKT/GYT FINITION DU SUPPORT Fixation luminaire Fixation latérale avec manchon Ø 60 mm x 120 mm à l'extrémité de la console, position horizontale. mât : BKTECH -partie inférieureGYTECH -partie supérieure- bride : BKTECH consoles : GYTECH LUMINAIRES RECOMMANDÉS Impreso: 2013-05-13 NATH ISTANIUM LED p. 132 avec luminaire SYRMA SIMON LIGHTING, S.A. ALYA LAS ISTANIUM LED p. 156 ALYA LAS p. 159 SYRMA p. 135 avec luminaires SYRMA 81

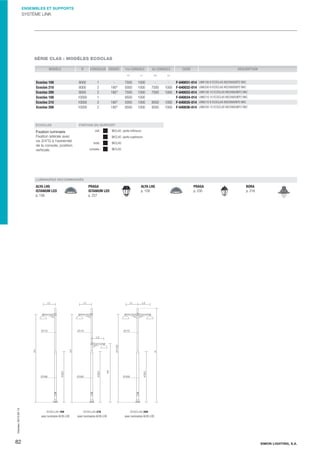

- 5. ENSEMBLES ET SUPPORTS SYSTÈMELINK SÉRIE CLAS : MODÈLES ECOCLAS MODÈLE H CONSOLES ORIENT. 1re CONSOLE 2e CONSOLE H1 Ecoclas 100 Ecoclas 210 Ecoclas 200 Ecoclas 100 Ecoclas 210 Ecoclas 200 ECOCLAS 8000 8000 8000 10000 10000 10000 1 2 2 1 2 2 180° 180° 180° 180° L1 H2 7500 5000 7500 9500 5000 9500 1000 1000 1000 1000 1000 1000 7500 7500 9500 9500 1000 1000 1000 1000 CODE DESCRIPTION L2 F-640031-014 F-640032-014 F-640033-014 F-640034-014 F-640035-014 F-640036-014 LINK100 8 ECOCLAS M22X600IEP2 BKC LINK200 8 ECOCLAS M22X600IEP2 BKC LINK100 10 ECOCLAS M22X600IEP2 BKC LINK210 10 ECOCLAS M22X600IEP2 BKC LINK210 8 ECOCLAS M22X600IEP2 BKC LINK200 10 ECOCLAS M22X600IEP2 BKC FINITION DU SUPPORT mât : Fixation luminaire Fixation latérale avec vis 3/4”G à l'extrémité de la console, position verticale. BKCLAS -partie inférieureBKCLAS -partie supérieure- bride : BKCLAS consoles : BKCLAS LUMINAIRES RECOMMANDÉS Impreso: 2013-05-13 ALYA LHS ISTANIUM LED p. 156 82 avec luminaire ALYA LHS PRAGA ISTANIUM LED p. 227 avec luminaires ALYA LHS ALYA LHS p. 159 PRAGA p. 230 BORA p. 218 avec luminaires ALYA LHS SIMON LIGHTING, S.A.

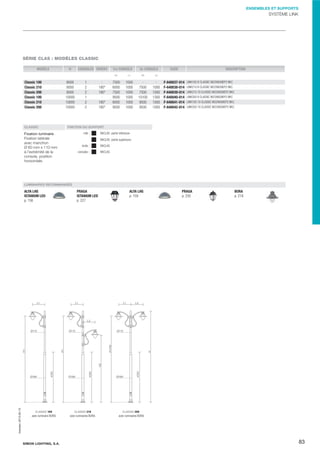

- 6. ENSEMBLES ET SUPPORTS SYSTÈMELINK SÉRIE CLAS : MODÈLES CLASSIC MODÈLE H CONSOLES ORIENT. 1re CONSOLE 2e CONSOLE H1 Classic 100 Classic 210 Classic 200 Classic 100 Classic 210 Classic 200 CLASSIC 8000 8000 8000 10000 10000 10000 1 2 2 1 2 2 180° 180° 180° 180° L1 H2 7500 6000 7500 9500 6000 9500 1000 1000 1000 1000 1000 1000 7500 7500 10100 9500 9500 1000 1000 1300 1000 1000 CODE DESCRIPTION L2 F-640037-014 F-640038-014 F-640039-014 F-640040-014 F-640041-014 F-640042-014 LINK100 8 CLASSIC M22X600IEP2 BKC LINK210 8 CLASSIC M22X600IEP2 BKC LINK210 10 CLASSIC M22X600IEP2 BKC LINK200 8 CLASSIC M22X600IEP2 BKC LINK100 10 CLASSIC M22X600IEP2 BKC LINK200 10 CLASSIC M22X600IEP2 BKC FINITION DU SUPPORT mât : Fixation luminaire Fixation latérale avec manchon Ø 60 mm x 110 mm à l'extrémité de la console, position horizontale. BKCLAS -partie inférieureBKCLAS -partie supérieure- bride : BKCLAS consoles : BKCLAS LUMINAIRES RECOMMANDÉS Impreso: 2013-05-13 ALYA LHS ISTANIUM LED p. 156 avec luminaire BORA SIMON LIGHTING, S.A. PRAGA ISTANIUM LED p. 227 avec luminaires BORA ALYA LHS p. 159 PRAGA p. 230 BORA p. 218 avec luminaires BORA 83
- 7. ENSEMBLES ET SUPPORTS SYSTÈMELINK SÉRIE DEC : MODÈLES SDEC / ECODEC MODÈLE H CONSOLES ORIENT. 1re CONSOLE 2e CONSOLE H1 L1 H2 CODE DESCRIPTION L2 Sdec 100 Sdec 210 Sdec 200 8000 8000 8000 1 2 2 180° 180° 7500 5000 7500 1200 1000 1200 7500 7500 1200 1200 F-640011-061 LINK100 8 SDEC M22X600IEP2 BKC/GYC F-640012-061 LINK210 8 SDEC M22X600IEP2 BKC/GYD F-640013-061 LINK200 8 SDEC M22X600IEP2 BKC/GYD Sdec 100 Sdec 210 Sdec 200 Ecodec 100 10000 10000 10000 8000 1 2 2 1 180° 180° - 9500 5000 9500 7500 1200 1000 1200 1400 9500 9500 - 1200 1200 - F-640014-061 F-640015-061 F-640016-061 F-640017-061 F-640018-061 LINK210 8 ECOD M22X600IEP2 BKC/GYD F-640019-061 LINK200 8 ECOD M22X600IEP2 BKC/GYD Ecodec 210 8000 2 180° 5000 1000 7500 1400 Ecodec 200 8000 2 180° 7500 1400 7500 1400 LINK100 10 SDEC M22X600IEP2 BKC/GYC LINK210 10 SDEC M22X600IEP2 BKC/GYD LINK200 10 SDEC M22X600IEP2 BKC/GYD LINK100 8 ECOD M22X600IEP2 BKC/GYC Ecodec 101 10000 1 - 9500 1400 - - Ecodec 211 10000 2 180° 5000 1000 9500 1400 F-640020-061 LINK100 10 ECOD M22X600IEP2 BKC/GYC F-640021-061 LINK210 10 ECOD M22X600IEP2 BKD/GYD Ecodec 200 10000 2 180° 9500 1400 9500 1400 F-640022-061 LINK200 10 ECOD M22X600IEP2 BKC/GYD SDEC FINITION ECODEC mât : Fixation luminaire Fixation latérale avec manchon Ø 60 mm x 110 mm à l'extrémité de la console, position horizontale. BKCLAS -partie inférieureGYDECO -partie supérieure- bride : BKCLAS consoles : GYDECO FINITION Fixation luminaire Fixation latérale avec manchon Ø 60 mm x 110 mm à l'extrémité de la console, position horizontale. mât : BKCLAS -partie inférieureGYDECO -partie supérieure- bride : BKCLAS consoles : GYDECO LUMINAIRES RECOMMANDÉS Impreso: 2013-05-13 NATH ISTANIUM LED p. 132 84 avec luminaire ALYA LAS ALYA LAS ISTANIUM LED p. 156 avec luminaires ALYA LAS avec luminaires ALYA LAS ALYA LAS p. 159 SYRMA p. 135 avec luminaire ALYA LAS avec luminaires ALYA LAS avec luminaires ALYA LAS SIMON LIGHTING, S.A.

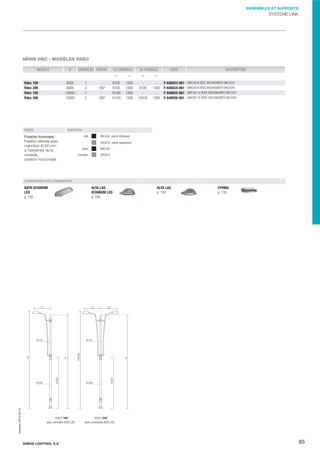

- 8. ENSEMBLES ET SUPPORTS SYSTÈMELINK SÉRIE DEC : MODÈLES RDEC MODÈLE H CONSOLES ORIENT. 1re CONSOLE 2e CONSOLE H1 8000 8000 10000 10000 Rdec 100 Rdec 200 Rdec 100 Rdec 200 RDEC 1 2 1 2 180° 180° L1 H2 8100 8100 10100 10100 1300 1300 1300 1300 8100 10100 1300 1300 CODE DESCRIPTION L2 F-640023-061 F-640024-061 F-640025-061 F-640026-061 LINK100 8 RDEC M22X600IEP2 BKC/GYC LINK200 8 RDEC M22X600IEP2 BKC/GYD LINK100 10 RDEC M22X600IEP2 BKC/GYC LINK200 10 RDEC M22X600IEP2 BKC/GYD FINITION Fixation luminaire Fixation latérale avec manchon Ø 60 mm à l'extrémité de la console, position horizontale. mât : BKCLAS -partie inférieureGYDECO -partie supérieure- bride : BKCLAS consoles : GYDECO LUMINAIRES RECOMMANDÉS Impreso: 2013-05-13 NATH ISTANIUM LED p. 132 avec luminaire ALYA LAS SIMON LIGHTING, S.A. ALYA LAS ISTANIUM LED p. 156 ALYA LAS p. 159 SYRMA p. 135 avec luminaires ALYA LAS 85
