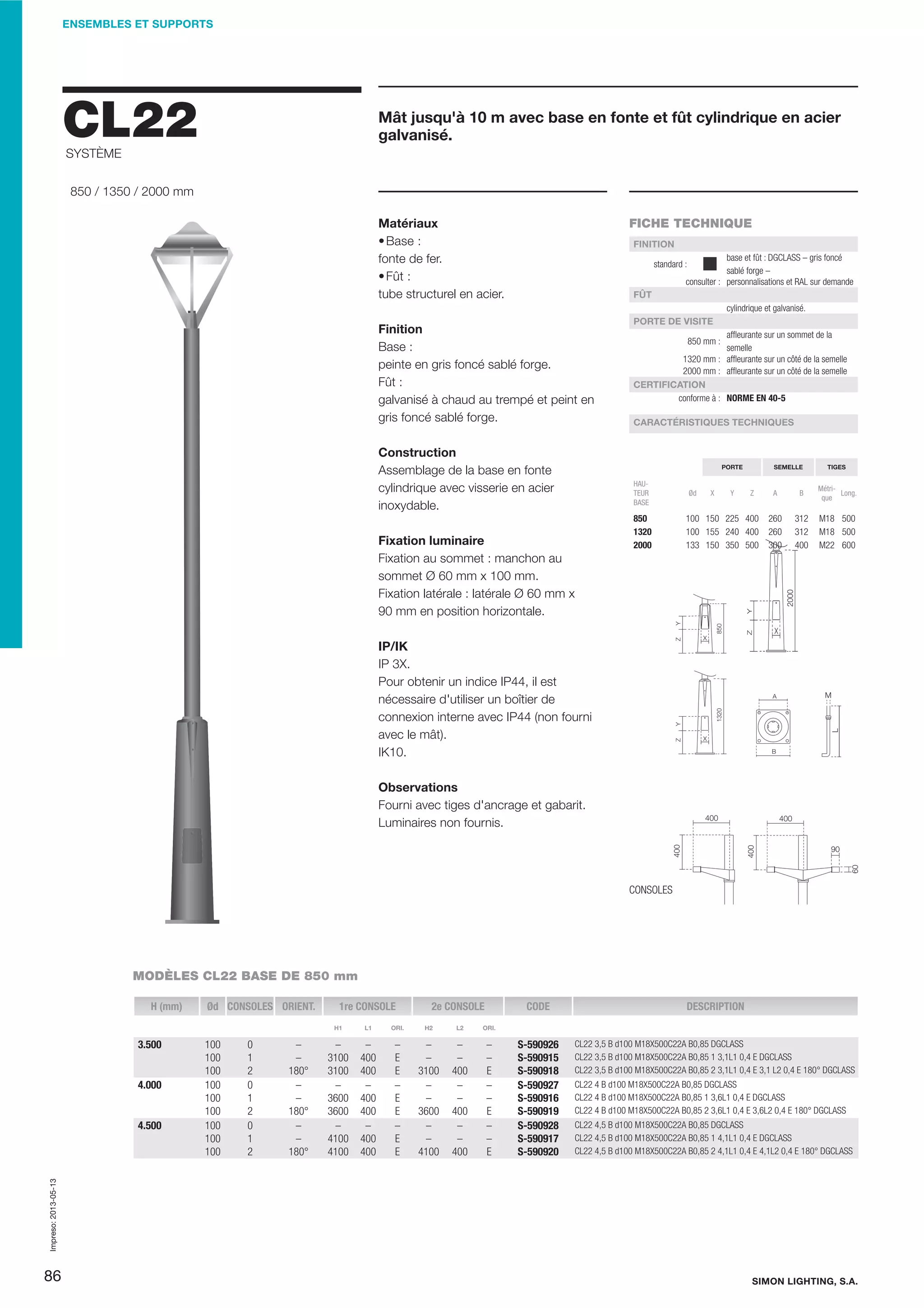

- 1. ENSEMBLES ET SUPPORTS CL22 Mâtjusqu'à 10 m avec base en fonte et fût cylindrique en acier galvanisé. SYSTÈME 850 / 1350 / 2000 mm Matériaux Base : fonte de fer. Fût : tube structurel en acier. FICHE TECHNIQUE FINITION base et fût : DGCLASS – gris foncé sablé forge – consulter : personnalisations et RAL sur demande standard : FÛT cylindrique et galvanisé. Finition Base : peinte en gris foncé sablé forge. Fût : galvanisé à chaud au trempé et peint en gris foncé sablé forge. Construction Assemblage de la base en fonte cylindrique avec visserie en acier inoxydable. PORTE DE VISITE affleurante sur un sommet de la semelle 1320 mm : affleurante sur un côté de la semelle 2000 mm : affleurante sur un côté de la semelle CERTIFICATION conforme à : NORME EN 40-5 850 mm : CARACTÉRISTIQUES TECHNIQUES PORTE HAUTEUR BASE X Y Z 100 150 225 400 100 155 240 400 133 150 350 500 TIGES A B MétriLong. que 260 260 300 312 312 400 M18 500 M18 500 M22 600 2000 Fixation luminaire Fixation au sommet : manchon au sommet Ø 60 mm x 100 mm. Fixation latérale : latérale Ø 60 mm x 90 mm en position horizontale. 850 1320 2000 Ød SEMELLE IP/IK IP 3X. Pour obtenir un indice IP44, il est nécessaire d'utiliser un boîtier de connexion interne avec IP44 (non fourni avec le mât). IK10. Observations Fourni avec tiges d'ancrage et gabarit. Luminaires non fournis. CONSOLES MODÈLES CL22 BASE DE 850 mm H (mm) Ød CONSOLES ORIENT. 1re CONSOLE 2e CONSOLE CODE H1 3.500 4.000 0 1 2 0 1 2 0 1 2 – – 180° – – 180° – – 180° ORI. H2 L2 – 3100 3100 – 3600 3600 – 4100 4100 – 400 400 – 400 400 – 400 400 – E E – E E – E E – – 3100 – – 3600 – – 4100 – – 400 – – 400 – – 400 – – E – – E – – E DESCRIPTION S-590926 S-590915 S-590918 S-590927 S-590916 S-590919 S-590928 S-590917 S-590920 CL22 3,5 B d100 M18X500C22A B0,85 DGCLASS CL22 3,5 B d100 M18X500C22A B0,85 1 3,1L1 0,4 E DGCLASS CL22 3,5 B d100 M18X500C22A B0,85 2 3,1L1 0,4 E 3,1 L2 0,4 E 180° DGCLASS ORI. CL22 4 B d100 M18X500C22A B0,85 DGCLASS CL22 4 B d100 M18X500C22A B0,85 1 3,6L1 0,4 E DGCLASS CL22 4 B d100 M18X500C22A B0,85 2 3,6L1 0,4 E 3,6L2 0,4 E 180° DGCLASS CL22 4,5 B d100 M18X500C22A B0,85 DGCLASS CL22 4,5 B d100 M18X500C22A B0,85 1 4,1L1 0,4 E DGCLASS CL22 4,5 B d100 M18X500C22A B0,85 2 4,1L1 0,4 E 4,1L2 0,4 E 180° DGCLASS Impreso: 2013-05-13 4.500 100 100 100 100 100 100 100 100 100 L1 86 SIMON LIGHTING, S.A.

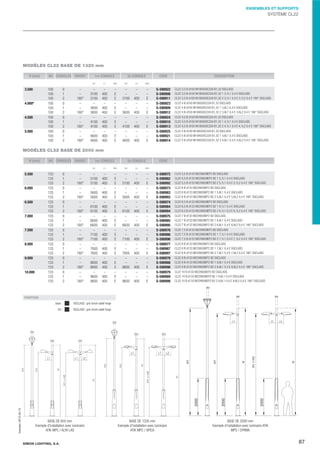

- 2. ENSEMBLES ET SUPPORTS SYSTÈMECL22 MODÈLES CL22 BASE DE 1320 mm H (mm) Ød CONSOLES ORIENT. 1re CONSOLE 2e CONSOLE CODE H1 3.500 100 100 100 100 100 100 100 100 100 100 100 100 4.000º 4.500 5.000 0 1 2 0 1 2 0 1 2 0 1 2 – – 180° – – 180° – – 180° – – 180° L1 ORI. H2 L2 ORI. – 3100 3100 – 3600 3600 – 4100 4100 – 4600 4600 – 400 400 – 400 400 – 400 400 – 400 400 – E E – E E – E E – E E – – 3100 – – 3600 – – 4100 – – 4600 – – 400 – – 400 – – 400 – – 400 – – E – – E – – E – – E DESCRIPTION S-590922 S-590908 S-590911 S-590923 S-590909 S-590912 S-590924 S-590910 S-590913 S-590925 S-590921 S-590914 CL22 3,5 B d100 M18X500C22A B1,32 DGCLASS CL22 3,5 B d100 M18X500C22A B1,32 1 3,1L1 0,4 E DGCLASS CL22 3,5 B d100 M18X500C22A B1,32 2 3,1L1 0,4 E 3,1L2 0,4 E 180° DGCLASS CL22 4 B d100 M18X500C22A B1,32 DGCLASS CL22 4 B d100 M18X500C22A B1,32 1 3,6L1 0,4 E DGCLASS CL22 4 B d100 M18X500C22A B1,32 2 3,6L1 0,4 E 3,6L2 0,4 E 180° DGCLASS CL22 4,5 B d100 M18X500C22A B1,32 DGCLASS CL22 4,5 B d100 M18X500C22A B1,32 1 4,1L1 0,4 E DGCLASS CL22 4,5 B d100 M18X500C22A B1,32 2 4,1L1 0,4 E 4,1L2 0,4 E 180° DGCLASS CL22 5 B d100 M18X500C22A B1,32 DGCLASS CL22 5 B d100 M18X500C22A B1,32 1 4,6L1 0,4 E DGCLASS CL22 5 B d100 M18X500C22A B1,32 2 4,6L1 0,4 E 4,6L2 0,4 E 180° DGCLASS MODÈLES CL22 BASE DE 2000 mm H (mm) Ød CONSOLES ORIENT. 1re CONSOLE 2e CONSOLE CODE H1 5.500 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 6.000 6.500 7.000 7.500 8.000 9.000 10.000 0 1 2 0 1 2 0 1 2 0 1 2 0 1 2 0 1 2 0 1 2 0 1 2 – – 180° – – 180° – – 180° – – 180° – – 180° – – 180° – – 180° – – 180° L1 ORI. H2 L2 ORI. – 5100 5100 – 5600 5600 – 6100 6100 – 6600 6600 – 7100 7100 – 7600 7600 – 8600 8600 – 9600 9600 – 400 400 – 400 400 – 400 400 – 400 400 – 400 400 – 400 400 – 400 400 – 400 400 – E E – E E – E E – E E – E E – E E – E E – E E – – 5100 – – 5600 – – 6100 – – 6600 – – 7100 – – 7600 – – 8600 – – 9600 – – 400 – – 400 – – 400 – – 400 – – 400 – – 400 – – 400 – – 400 – – E – – E – – E – – E – – E – – E – – E – – E S-590972 S-590982 S-590992 S-590973 S-590983 S-590993 S-590974 S-590984 S-590994 S-590975 S-590985 S-590995 S-590976 S-590986 S-590996 S-590977 S-590987 S-590997 S-590978 S-590988 S-590998 S-590979 S-590989 S-590999 CL22 5,5 B d133 M22X600IEP2 B2 DGCLASS CL22 5,5 B d133 M22X600IEP2 B2 1 5,1L1 0,4 E DGCLASS CL22 5,5 B d133 M22X600IEP2 B2 2 5,1L1 0,4 E 5,1L2 0,4 E 180° DGCLASS CL22 6 B d133 M22X600IEP2 B2 DGCLASS CL22 6 B d133 M22X600IEP2 B2 1 5,6L1 0,4 E DGCLASS CL22 6 B d133 M22X600IEP2 B2 2 5,6L1 0,4 E 5,6L2 0,4 E 180° DGCLASS CL22 6,5 B d133 M22X600IEP2 B2 DGCLASS CL22 6,5 B d133 M22X600IEP2 B2 1 6,1L1 0,4 E DGCLASS CL22 6,5 B d133 M22X600IEP2 B2 2 6,1L1 0,4 E 6,1L2 0,4 E 180° DGCLASS CL22 7 B d133 M22X600IEP2 B2 DGCLASS CL22 7 B d133 M22X600IEP2 B2 1 6,6L1 0,4 E DGCLASS CL22 7 B d133 M22X600IEP2 B2 2 6,6L1 0,4 E 6,6L2 0,4 E 180° DGCLASS CL22 7,5 B d133 M22X600IEP2 B2 DGCLASS CL22 7,5 B d133 M22X600IEP2 B2 1 7,1L1 0,4 E DGCLASS CL22 7,5 B d133 M22X600IEP2 B2 2 7,1L1 0,4 E 7,1L2 0,4 E 180° DGCLASS CL22 8 B d133 M22X600IEP2 B2 DGCLASS CL22 8 B d133 M22X600IEP2 B2 1 7,6L1 0,4 E DGCLASS CL22 8 B d133 M22X600IEP2 B2 2 7,6L1 0,4 E 7,6L2 0,4 E 180° DGCLASS CL22 9 B d133 M22X600IEP2 B2 DGCLASS CL22 9 B d133 M22X600IEP2 B2 1 8,6L1 0,4 E DGCLASS CL22 9 B d133 M22X600IEP2 B2 2 8,6L1 0,4 E 8,6L2 0,4 E 180° DGCLASS CL22 10 B d133 M22X600IEP2 B2 DGCLASS CL22 10 B d133 M22X600IEP2 B2 1 9,6L1 0,4 E DGCLASS CL22 10 B d133 M22X600IEP2 B2 2 9,6L1 0,4 E 9,6L2 0,4 E 180° DGCLASS FINITION DGCLASS -gris foncé sablé forge fût : Impreso: 2013-05-13 base : DGCLASS -gris foncé sablé forge BASE DE 850 mm Exemple d'installation avec luminaire ATIK MPC / ALYA LAS SIMON LIGHTING, S.A. BASE DE 1320 mm Exemple d'installation avec luminaire ATIK MPC / SPICA BASE DE 2000 mm Exemple d'installation avec luminaire ATIK MPS / SYRMA 87
