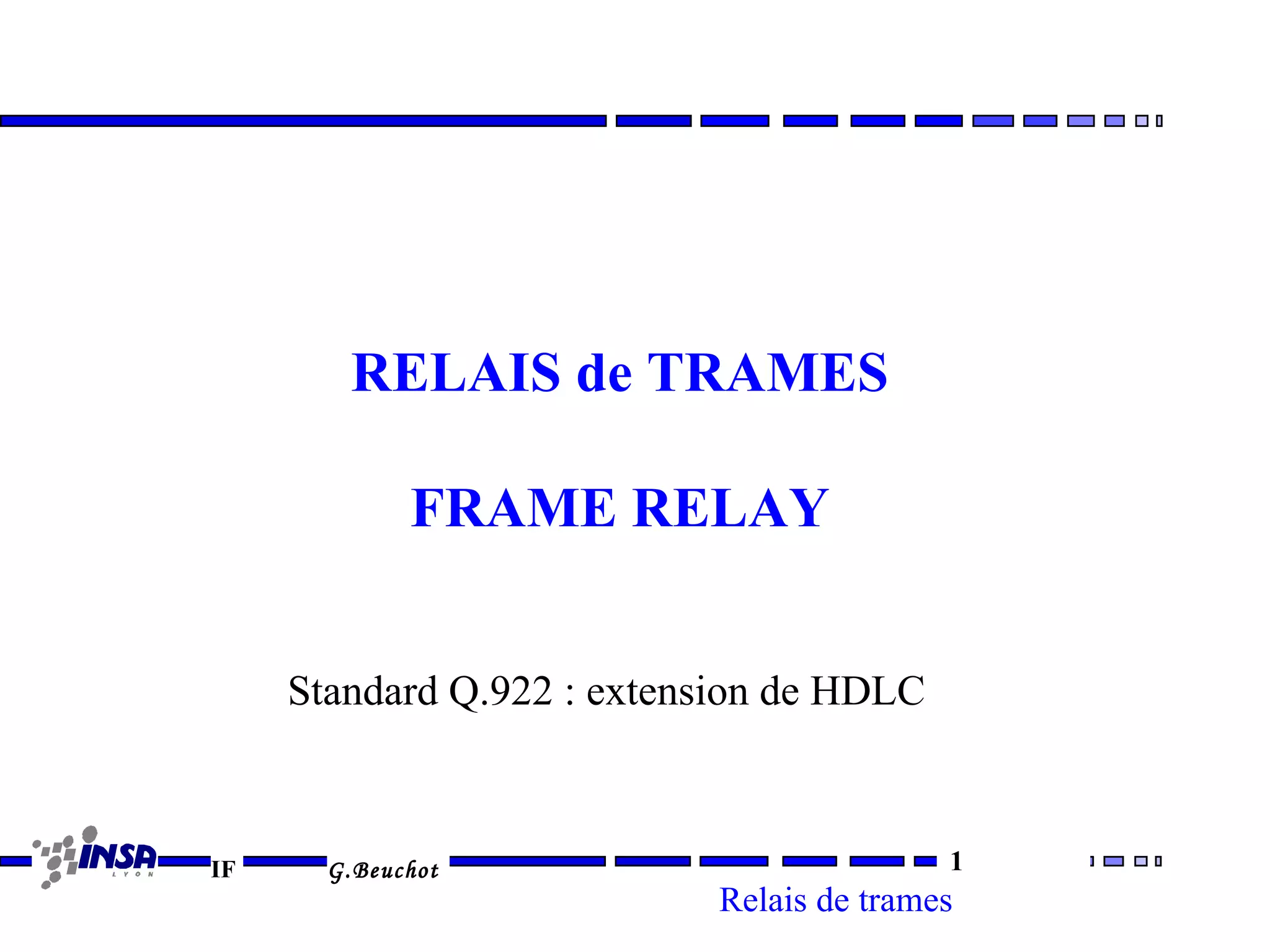

1. RELAIS de TRAMES
FRAME RELAY
Standard Q.922 : extension de HDLC
IF G.Beuchot 1
Relais de trames

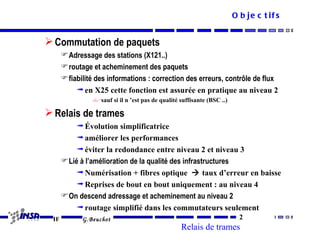

2. O b je c t if s
 Commutation de paquets
 Adressage des stations (X121..)
 routage et acheminement des paquets
 fiabilité des informations : correction des erreurs, contrôle de flux
ª en X25 cette fonction est assurée en pratique au niveau 2
sauf si il n ’est pas de qualité suffisante (BSC ..)
 Relais de trames
ª Évolution simplificatrice
ª améliorer les performances
ª éviter la redondance entre niveau 2 et niveau 3
 Lié à l’amélioration de la qualité des infrastructures
ª Numérisation + fibres optique  taux d’erreur en baisse
ª Reprises de bout en bout uniquement : au niveau 4
 On descend adressage et acheminement au niveau 2
ª routage simplifié dans les commutateurs seulement
IF G.Beuchot 2
Relais de trames

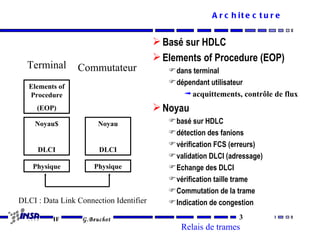

3. A r c h it e c t u r e
 Basé sur HDLC
 Elements of Procedure (EOP)
Terminal Commutateur  dans terminal
 dépendant utilisateur
Elements of
Procedure ª acquittements, contrôle de flux
(EOP)  Noyau
Noyau$ Noyau  basé sur HDLC
 détection des fanions
 vérification FCS (erreurs)
DLCI DLCI
 validation DLCI (adressage)
Physique Physique  Echange des DLCI
 vérification taille trame
 Commutation de la trame
DLCI : Data Link Connection Identifier  Indication de congestion
IF G.Beuchot 3
Relais de trames

4. F o rma t d e s tra me s - D L C I
 Data Link Connection Identifier
 10 bits dans ADRESSE HDLC
 1000 connexions possibles
 Contrôle de congestion
 pas de contrôle de flux : autodiscipline
ª contrat de débit moyen : CIR
 Si congestion modérée
ª FECN: Forward Explicit Congestion
Notification
DLCI c/r 0 indique au récepteur une congestion en amont
DLCI FECN BECN DE 1 ª BECN: Backward Explicit Congestion
Notification
indique à l’émetteur une congestion en aval
 sinon
ª Ecartement de trames (maquées ou non …)
ª bit DE : Discard Eligibility
trame à écartée préférentiellement
IF G.Beuchot 4
Relais de trames

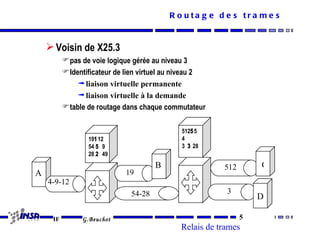

5. R o uta g e d e s tra me s
 Voisin de X25.3
 pas de voie logique gérée au niveau 3
 Identificateur de lien virtuel au niveau 2
ª liaison virtuelle permanente
ª liaison virtuelle à la demande
 table de routage dans chaque commutateur
5125 5
191 12 4
54 5 9 3 3 28
28 2 49
B 512 C
A 19
4-9-12
54-28 3
D
IF G.Beuchot 5
Relais de trames
