SE TRA - 01602_B_F - Rév. 0 27/06/2005
I - LE MEULAGE............................................................................................................................ 1
1 - Dangers du meulage....................................................................................................................1
2 - Vérification et entretien du matériel..............................................................................................2
3 - Précautions lors de la mise en œuvre..........................................................................................2
II - LE SOUDAGE À L’ARC ÉLECTRIQUE .................................................................................... 4
1 - Principe du soudage.....................................................................................................................4
2 - Mise en œuvre du soudage à l’arc...............................................................................................6
3 - Dangers du soudage à l’arc pour l’être humain - Protections ......................................................7
5 - Risques d’intoxication - Voies pulmonaires..................................................................................8
5 - Équipement de protection pendant l’opération de soudage à l’arc ............................................10
III - LE SOUDAGE OXY-ACÉTYLÉNIQUE....................................................................................11
1 - Les principaux dangers de ce type de soudage.........................................................................11
2 - Précautions lors de la mise en œuvre........................................................................................12
3 - Opération d’oxycoupage ............................................................................................................13
HH22--77SÉCURITÉ DANS LES TRAVAUX
TRAVAUX DE MEULAGE - SOUDAGE
Sécurité dans les Opérations
 2005 ENSPM Formation Industrie - IFP Training
Ce document comporte 14 pages
Ingénieurs en
Sécurité Industrielle
01602_B_F
1

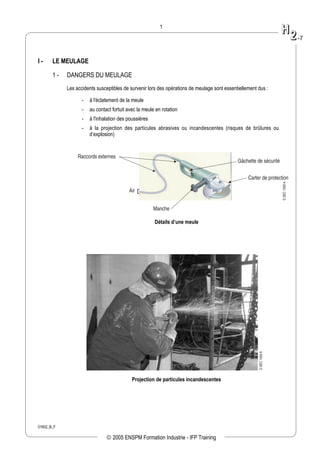

I - LE MEULAGE
1 - DANGERS DU MEULAGE
Les accidents susceptibles de survenir lors des opérations de meulage sont essentiellement dus :
- à l'éclatement de la meule
- au contact fortuit avec la meule en rotation
- à l'inhalation des poussières
- à la projection des particules abrasives ou incandescentes (risques de brûlures ou
d’explosion)
Carter de protection
Gâchette de sécurité
Manche
Raccords externes
Air
DSEC1508A
Détails d’une meule
DSEC1509A
Projection de particules incandescentes
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
2
2 - VÉRIFICATION ET ENTRETIEN DU MATÉRIEL
Les meules doivent faire l'objet de vérifications et de soins permanents :
- la vitesse de rotation de l'arbre porte meule sera fonction de la nature de l'agglomérat et
des dimensions de la meule à utiliser. En aucun cas la vitesse périphérique ne doit
dépasser la vitesse d'emploi donnée par le constructeur
- les machines à meule fixe doivent être protégées par des carters enveloppants
- les meules portatives ne doivent subir aucun choc, elle doivent être munies d'un crochet de
suspension ou d'un dispositif permettant de les reposer
- les manettes de maintien en service doivent être du type "homme mort"
- le stockage et l’utilisation des meules sont très importants :
• manipuler les meules avec soin et éviter les chocs
• sonner les meules pour déceler les fissures
• ranger les meules avec soin dans les casiers appropriés dans un local sec et aéré
• utiliser les meules par ordre d'ancienneté et les choisir en fonction du travail à
effectuer (tronçonnage, ébarbage)
L'entretien des meules est une affaire de spécialiste, il est généralement effectué à l'atelier
mécanique par le spécialiste outillage.
3 - PRÉCAUTIONS LORS DE LA MISE EN ŒUVRE
a - Équipements de protection individuelle
– Porter les équipements de protection individuelle : masque facial, masque anti-poussières, gants,
combinaison pour couvrir les jambes, chaussures de sécurité, casque antibruit ou bouchons
d’oreilles, lunettes de protection adéquates (les lunettes de circulation ne sont pas suffisantes).
Bouchons d'oreille
Masque facial
Gants
Combinaison
Chaussure/Bottes
de sécurité
Zone dégagée de
matériaux combustibles
Masque
poussière
Porter des
protections auditives
Porter des
gants de sécurité
Porter un masque
anti- poussière
Porter des lunettes
de protections adéquates
DSEC1510A
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
3

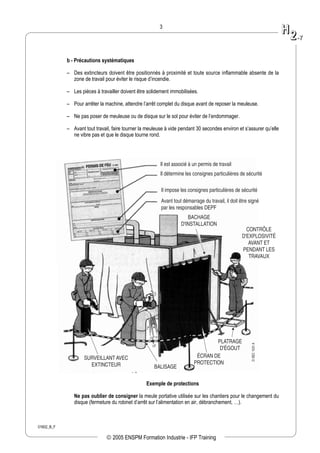

b - Précautions systématiques
– Des extincteurs doivent être positionnés à proximité et toute source inflammable absente de la
zone de travail pour éviter le risque d’incendie.
– Les pièces à travailler doivent être solidement immobilisées.
– Pour arrêter la machine, attendre l’arrêt complet du disque avant de reposer la meuleuse.
– Ne pas poser de meuleuse ou de disque sur le sol pour éviter de l’endommager.
– Avant tout travail, faire tourner la meuleuse à vide pendant 30 secondes environ et s’assurer qu’elle
ne vibre pas et que le disque tourne rond.
DSEC1531A
Il est associé à un permis de travail
Il détermine les consignes particulières de sécurité
Il impose les consignes particulières de sécurité
Avant tout démarrage du travail, il doit être signé
par les responsables DEPF
BACHAGE
D'INSTALLATION
CONTRÔLE
D'EXPLOSIVITÉ
AVANT ET
PENDANT LES
TRAVAUX
PLATRAGE
D'ÉGOUT
ÉCRAN DE
PROTECTION
BALISAGE
SURVEILLANT AVEC
EXTINCTEUR
Exemple de protections
Ne pas oublier de consigner la meule portative utilisée sur les chantiers pour le changement du
disque (fermeture du robinet d’arrêt sur l’alimentation en air, débranchement, …).
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
4
II - LE SOUDAGE À L’ARC ÉLECTRIQUE
1 - PRINCIPE DU SOUDAGE
Le soudage manuel à l’arc avec électrodes enrobées permet d’assembler des éléments ou des pièces
métalliques au moyen de cordon de soudure. L’énergie nécessaire à la fusion du métal est fournie par
un arc électrique jaillissant entre les pièces à souder et une électrode fusible fournissant le métal
d’apport.
U2
U0
U2
U0
Porte-électrode isolé
Électrode enrobée consommable
Connecteur de piècePièce à
assembler
Conducteur (isolé) de retour
Conducteur (isolé) de soudage
Générateur de courant
de soudage
DSEC1530A
Circuit de soudage
DSEC1529A
Groupe portatif Groupe mobile
Exemples de générateur de courant de soudage
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
5

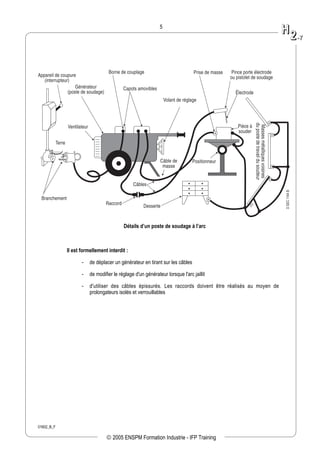

Desserte
Raccord
Câbles
Câble de
masse
Positionneur
Volant de réglage
Capots amoviblesGénérateur
(poste de soudage)
Ventilateur
Branchement
Terre
Appareil de coupure
(interrupteur)
Borne de couplage Prise de masse Pince porte électrode
ou pistolet de soudage
Électrode
Pièce à
souder
Massesmétalliquesvoisines
dupostedetravaildusoudeur
DSEC1164B
Détails d’un poste de soudage à l’arc
Il est formellement interdit :
- de déplacer un générateur en tirant sur les câbles
- de modifier le réglage d'un générateur lorsque l'arc jaillit
- d'utiliser des câbles épissurés. Les raccords doivent être réalisés au moyen de
prolongateurs isolés et verrouillables
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
6
2 - MISE EN ŒUVRE DU SOUDAGE À L'ARC
L'arrêté du 14 Novembre 1988 fixe les mesures à prendre pour les circuits électriques mis en œuvre
dans le soudage électrique à l'arc et dans les techniques connexes : alimentation, isolation, mise à la
terre, conception et utilisation des porte-électrodes.
De plus des mesures spéciales doivent être prises lors des travaux à l'intérieur des enceintes
conductrices exiguës, concernant : l'équipement du travailleur, la tension à vide, l'isolation minimale
du porte-électrode, la protection de l'alimentation, la source de courant à l'extérieur de l'enceinte.
Les générateurs doivent être mis à la terre avant branchement sur le réseau.
Câble de masse
Câble de masse
Câble de masse
Ressort
Ressort
Pièce à souder
DSEC1165B
Il y a risque d’échauffement de la prise de masse en cas de contact défectueux. La prise de masse
doit donc être spécialement étudiée pour bien se fixer sur la pièce.
Dans le cas où la liaison à la pièce est réalisée à l'aide d'un écrou, le câble doit comporter une cosse,
en particulier s'il s'agit d'un conducteur toronné.
Dans le cas exceptionnel où la réglementation admet l'introduction de l'appareil de soudage dans une
enceinte conductrice (cuve, chaudière, réservoir, ballast,…), la prise de masse doit être soudée.
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
7

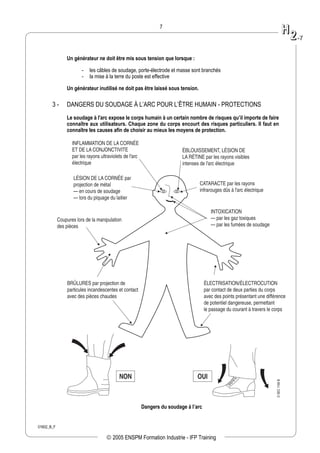

Un générateur ne doit être mis sous tension que lorsque :
- les câbles de soudage, porte-électrode et masse sont branchés
- la mise à la terre du poste est effective
Un générateur inutilisé ne doit pas être laissé sous tension.
3 - DANGERS DU SOUDAGE À L’ARC POUR L’ÊTRE HUMAIN - PROTECTIONS
Le soudage à l'arc expose le corps humain à un certain nombre de risques qu’il importe de faire
connaître aux utilisateurs. Chaque zone du corps encourt des risques particuliers. Il faut en
connaître les causes afin de choisir au mieux les moyens de protection.
INFLAMMATION DE LA CORNÉE
ET DE LA CONJONCTIVITE
par les rayons ultraviolets de l'arc
électrique
BRÛLURES par projection de
particules incandescentes et contact
avec des pièces chaudes
Coupures lors de la manipulation
des pièces
ÉLECTRISATION/ÉLECTROCUTION
par contact de deux parties du corps
avec des points présentant une différence
de potentiel dangereuse, permettant
le passage du courant à travers le corps
ÉBLOUISSEMENT, LÉSION DE
LA RÉTINE par les rayons visibles
intenses de l'arc électrique
CATARACTE par les rayons
infrarouges dûs à l'arc électrique
LÉSION DE LA CORNÉE par
projection de métal
— en cours de soudage
— lors du piquage du laitier
INTOXICATION
— par les gaz toxiques
— par les fumées de soudage
NON OUI
DSEC1166B
Dangers du soudage à l’arc
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
8

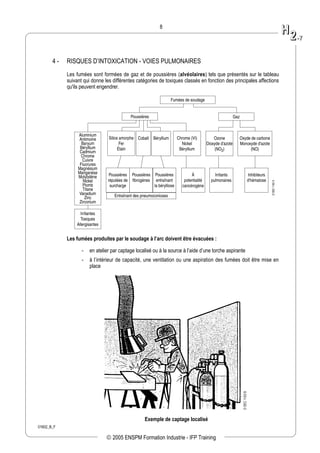

4 - RISQUES D’INTOXICATION - VOIES PULMONAIRES
Les fumées sont formées de gaz et de poussières (alvéolaires) tels que présentés sur le tableau
suivant qui donne les différentes catégories de toxiques classés en fonction des principales affections
qu'ils peuvent engendrer.
Fumées de soudage
Poussières
Silice amorphe
Fer
Étain
Poussières
réputées de
surcharge
Poussières
fibrogènes
Entraînant des pneumoconioses
Poussières
entraînant
la bérylliose
À
potentialité
cancérogène
Irritants
pulmonaires
Inhibiteurs
d'hématose
Chrome (VI)
Nickel
Béryllium
Ozone
Dioxyde d'azote
(NO2)
Oxyde de carbone
Monoxyde d'azote
(NO)
Cobalt Béryllium
Aluminium
Antimoine
Baryum
Béryllium
Cadmium
Chrome
Cuivre
Fluorures
Magnésium
Manganèse
Molybdène
Nickel
Plomb
Titane
Vanadium
Zinc
Zirconium
Irritantes
Toxiques
Allergisantes
Gaz
DSEC1162A
Les fumées produites par le soudage à l’arc doivent être évacuées :
- en atelier par captage localisé ou à la source à l’aide d’une torche aspirante
- à l’intérieur de capacité, une ventilation ou une aspiration des fumées doit être mise en
place
DSEC1163B
Exemple de captage localisé
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
9
Flexible
Torche
aspirante
Manchon de
protection
Groupe
d'aspiration
Évacuation
Portique pivotant
Poste de soudage et
dévidoir électrode fil
Réglages
des débits
Gaz
protecteur
Collecteur
de rejet
DSEC1511A
Exemple de captage à la source
La norme NF A 81-040 établit une classification des produits d'apport (figurant sur l'emballage des
électrodes) s'exprimant par :
- une lettre (A ou B) représentant la production de poussières :
A : si ≤ 4 mg/m3
B : si > 4 mg/m3
(Rappel législation : < 5 mg/m3)
- un chiffre (1 à 4) correspondant au débit d'émissions des fumées :
1 si débit > 120 g/h
2 si 60 < débit ≤ 120 g/h
3 si 30 < débit ≤ 60 g/h
4 si débit ≤ 30 g/h
Penser aux risque d’anoxie (manque d’oxygène), dans une capacité, lors de l’utilisation de soudage
sous atmosphère inerte (argon par exemple).
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
10
4 - ÉQUIPEMENT DE PROTECTION PENDANT L’OPÉRATION DE SOUDAGE À L'ARC
– Port du casque spécial pour le soudeur.
– Port de lunettes noires pour l'aide.
– Port de gants à manchettes longues et vêtements boutonnés.
– Port d'un tablier en cuir ou en tissus ignifugé.
– Port de lunettes à coques latérales pendant le piquage du laitier.
– Toutes les personnes se trouvant dans une zone de soudage à l'arc doivent être protégées des
radiations de l'arc (écrans).
DSEC1532A
Soudeur équipé, au travail
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
11
III - LE SOUDAGE OXY-ACÉTYLÉNIQUE
1 - LES PRINCIPAUX DANGERS DE CE TYPE DE SOUDAGE
Le danger dans ce domaine est surtout représenté par les différents types de bouteilles :
OXYGÈNE - couleur de l'ogive : Blanche
AZOTE - couleur de l'ogive : Noire
AIR - couleur de l'ogive : Noire + bandes blanches
ACÉTYLÈNE - couleur de l'ogive : Marron
HYDROGÈNE - couleur de l'ogive : Rouge
ARGON - couleur de l'ogive : Jaune
La confusion entre les bouteilles oxygène et air est grave et ne jamais utiliser d'oxygène en
remplacement d'air.
Les bouteilles doivent être manipulées avec précaution, elles ne seront utilisées debout que si elles
sont solidement fixées. L'utilisation normale est : bouteille légèrement inclinée, robinet en haut et sur
un chariot.
Le stockage au soleil ou près d'une source de chaleur est à prohiber.
Les tuyaux doivent toujours être en bon état, il est interdit de les intervertir.
L’acétylène est un gaz instable et largement imprévisible. Dans certains cas, l’inflammation de
l’acétylène est intérieure aux bouteilles et peut résulter d’un retour de flammes de chalumeau. Le
processus de décomposition peut alors conduire à une explosion. Les robinets doivent être en bon état
et les tuyaux munis de clapets au départ de la bouteille et au chalumeau.
DSEC1512A
Exemple de bouteilles pour soudage Exemple de supportage
Si les bouteilles d’acétylène sont prises dans un incendie, il faut immédiatement essayer de les
refroidir, avec de l’eau par exemple, afin d’éviter la décomposition et donc l’explosion.
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
12
2 - PRÉCAUTIONS LORS DE LA MISE EN ŒUVRE
Il est interdit :
- de placer des bouteilles à l'intérieur des espaces confinés ou sur les structures
- de graisser les robinets
- d'utiliser des fûts pleins ou vides comme support de travail
- d'interposer des raccords autres que ceux prévus à cet usage
- d'utiliser une flamme pour rechercher la fuite
- de purger la bouteille O2 avant détendeur
- de démonter ou de tenter de resserrer les garnitures d'une bouteille de gaz
- de réchauffer à la flamme ou à la vapeur des détendeurs givrés par le froid
- d'accrocher un chalumeau allumé à une bouteille
- d'utiliser un briquet à gaz pour l'allumage
- d'utiliser des éléments en cuivre sur l'acétylène
- d’utiliser d’azote en atmosphère confiné
Comme pour le soudage à l'arc, il est nécessaire d'évacuer les fumées provenant du métal de base,
du métal d'apport, du revêtement des pièces à souder ou des flux de brasage.
Aspiration des fumées
au point d'émission
Refoulement air pollué
Ventilateur Bouteilles à soudure
placées sous abri hors
des chocs, chutes d'objet ,…
Bouteilles
d'air comprimé
Surveillant compétent
en attente avec moyens de
protection et d'alerte
Extincteur
attaché
Éclairage très basse tension
Masque avec apport
d'air frais si besoin
Air frais
Air
Chalumeau
allumé à l'extérieur
du ballon
Joint plein
Joint plein
Joint plein Joint plein
DSEC1146B
Vers zone
sécurisée
Soudage dans une capacité
L'équipement de protection pour le soudage oxy-acétylénique se compose essentiellement de :
- tablier, veste, gants (cuir) difficilement combustibles et non souillés de graisse
- lunettes à coque avec verres teintés
Lors de travaux dans des capacités, allumer le chalumeau à l'extérieur de l'enceinte.
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training
01602_B_F
13
3 - OPÉRATION D'OXYCOUPAGE
Les risques d'incendie sont importants compte tenu de la température élevée des particules de
matériaux projetées et les précautions qui s’imposent doivent être prises (bâches de protection,
arrosage de points de chute des particules incandescentes, …).
Le claquement d’un chalumeau disperse à une grande distance des particules métalliques à haute
température qui peuvent provoquer un incendie. Les chutes d’électrodes entraînent le même risque.
2,10 m
3,30 à 5,95
4,20 à 7,80
5,80 à 10,20
DSEC1513A
Portée des projections de particules métalliques à haute température en fonction
de la hauteur de l’ouvrage et de la pression de l’oxygène de coupe
HH
22--77
 2005 ENSPM Formation Industrie - IFP Training

Contenu connexe

Tendances

Spirax sarco pn9000 servomoteur pneumatiques notice de montage et d'entreti...
Spirax sarco pn9000 servomoteur pneumatiques   notice de montage et d'entreti...Spirax sarco pn9000 servomoteur pneumatiques   notice de montage et d'entreti...
Spirax sarco pn9000 servomoteur pneumatiques notice de montage et d'entreti...
e-genieclimatique

6053422t906 1 Inda Dossier Mtce Corrective Etancheite
6053422t906 1 Inda Dossier Mtce Corrective Etancheite6053422t906 1 Inda Dossier Mtce Corrective Etancheite
6053422t906 1 Inda Dossier Mtce Corrective Etancheite
youri59490

6053422 T908 Ind A Mise En Situation
6053422 T908 Ind A Mise En Situation6053422 T908 Ind A Mise En Situation
6053422 T908 Ind A Mise En Situation
youri59490

6052227 T0303 Ind A Notice D Instructions R E G I O N N O R D
6052227 T0303 Ind A  Notice D Instructions  R E G I O N  N O R D6052227 T0303 Ind A  Notice D Instructions  R E G I O N  N O R D
6052227 T0303 Ind A Notice D Instructions R E G I O N N O R D
youri59490

6053422t906 2 Indb Dossier Mtce Corrective Arbre Lent
6053422t906 2 Indb Dossier Mtce Corrective Arbre Lent6053422t906 2 Indb Dossier Mtce Corrective Arbre Lent
6053422t906 2 Indb Dossier Mtce Corrective Arbre Lent
youri59490

Siemens micro master 440 spares fx-fan_1202
Siemens micro master 440 spares fx-fan_1202Siemens micro master 440 spares fx-fan_1202
Siemens micro master 440 spares fx-fan_1202
Dien Ha The

Siemens micro master 440 spares fx-fan_1203
Siemens micro master 440 spares fx-fan_1203Siemens micro master 440 spares fx-fan_1203
Siemens micro master 440 spares fx-fan_1203
Dien Ha The

04008 T006 Ind G Notice Instructions Part 1 Sur 2
04008 T006 Ind G Notice Instructions Part 1 Sur 204008 T006 Ind G Notice Instructions Part 1 Sur 2
04008 T006 Ind G Notice Instructions Part 1 Sur 2
youri59490

04008 T314 Ind C Tp3
04008 T314 Ind C Tp304008 T314 Ind C Tp3
04008 T314 Ind C Tp3
youri59490

EPI et (anti)CHUTE // EN 795 - code du Bien-Être
EPI et (anti)CHUTE // EN 795 - code du Bien-ÊtreEPI et (anti)CHUTE // EN 795 - code du Bien-Être
EPI et (anti)CHUTE // EN 795 - code du Bien-Être
Bernard Legros


Tendances (14)

H2 9 a
H2 9 aH2 9 a
H2 9 a

H2 10
H2 10H2 10
H2 10

Kb 100-6
Kb 100-6Kb 100-6
Kb 100-6

Spirax sarco pn9000 servomoteur pneumatiques notice de montage et d'entreti...
Spirax sarco pn9000 servomoteur pneumatiques   notice de montage et d'entreti...Spirax sarco pn9000 servomoteur pneumatiques   notice de montage et d'entreti...
Spirax sarco pn9000 servomoteur pneumatiques notice de montage et d'entreti...

6053422t906 1 Inda Dossier Mtce Corrective Etancheite
6053422t906 1 Inda Dossier Mtce Corrective Etancheite6053422t906 1 Inda Dossier Mtce Corrective Etancheite
6053422t906 1 Inda Dossier Mtce Corrective Etancheite

H2 3
H2 3H2 3
H2 3

6053422 T908 Ind A Mise En Situation
6053422 T908 Ind A Mise En Situation6053422 T908 Ind A Mise En Situation
6053422 T908 Ind A Mise En Situation

6052227 T0303 Ind A Notice D Instructions R E G I O N N O R D
6052227 T0303 Ind A  Notice D Instructions  R E G I O N  N O R D6052227 T0303 Ind A  Notice D Instructions  R E G I O N  N O R D
6052227 T0303 Ind A Notice D Instructions R E G I O N N O R D

6053422t906 2 Indb Dossier Mtce Corrective Arbre Lent
6053422t906 2 Indb Dossier Mtce Corrective Arbre Lent6053422t906 2 Indb Dossier Mtce Corrective Arbre Lent
6053422t906 2 Indb Dossier Mtce Corrective Arbre Lent

Siemens micro master 440 spares fx-fan_1202
Siemens micro master 440 spares fx-fan_1202Siemens micro master 440 spares fx-fan_1202
Siemens micro master 440 spares fx-fan_1202

Siemens micro master 440 spares fx-fan_1203
Siemens micro master 440 spares fx-fan_1203Siemens micro master 440 spares fx-fan_1203
Siemens micro master 440 spares fx-fan_1203

04008 T006 Ind G Notice Instructions Part 1 Sur 2
04008 T006 Ind G Notice Instructions Part 1 Sur 204008 T006 Ind G Notice Instructions Part 1 Sur 2
04008 T006 Ind G Notice Instructions Part 1 Sur 2

04008 T314 Ind C Tp3
04008 T314 Ind C Tp304008 T314 Ind C Tp3
04008 T314 Ind C Tp3

EPI et (anti)CHUTE // EN 795 - code du Bien-Être
EPI et (anti)CHUTE // EN 795 - code du Bien-ÊtreEPI et (anti)CHUTE // EN 795 - code du Bien-Être
EPI et (anti)CHUTE // EN 795 - code du Bien-Être


En vedette

Press Book Generik 2012/2013
Press Book Generik 2012/2013Press Book Generik 2012/2013
Press Book Generik 2012/2013
pbcom1998

Diapo de la 4 unidad de sociologia ´pal blog
Diapo de la 4 unidad de sociologia ´pal blogDiapo de la 4 unidad de sociologia ´pal blog
Diapo de la 4 unidad de sociologia ´pal blog
LADY CONTRERAS MOREIRA

Résultats des analyses sur les évaluations de l’hôtellerie Suisse par les cli...
Résultats des analyses sur les évaluations de l’hôtellerie Suisse par les cli...Résultats des analyses sur les évaluations de l’hôtellerie Suisse par les cli...
Résultats des analyses sur les évaluations de l’hôtellerie Suisse par les cli...
University of Applied Sciences of Western Switzerlan Valais

Catalogue des aides du Fiphfp 2015
Catalogue des aides du Fiphfp 2015Catalogue des aides du Fiphfp 2015
Catalogue des aides du Fiphfp 2015
Handirect 05

Catalogo ropa
Catalogo ropaCatalogo ropa
Catalogo ropa
pascual_chl

2015 Le Livre sur la Place
2015 Le Livre sur la Place2015 Le Livre sur la Place
2015 Le Livre sur la Place
Ici C Nancy Pro

Unidad 3 el color
Unidad 3   el colorUnidad 3   el color
Articles
ArticlesArticles
Articles
Arun Murali

Support_Cours 2 Master Pranet Université Rennes 2
Support_Cours 2 Master Pranet Université Rennes 2 Support_Cours 2 Master Pranet Université Rennes 2
Support_Cours 2 Master Pranet Université Rennes 2
Laurent Neyssensas

La France doit devenir un paradis (fiscal) de l'entrepreneuriat et de l'innov...
La France doit devenir un paradis (fiscal) de l'entrepreneuriat et de l'innov...La France doit devenir un paradis (fiscal) de l'entrepreneuriat et de l'innov...
La France doit devenir un paradis (fiscal) de l'entrepreneuriat et de l'innov...
Ari Massoudi

Divorce et Médiation Familiale
Divorce et Médiation FamilialeDivorce et Médiation Familiale
Divorce et Médiation Familiale
interactes sprl

Fête du 14 juillet 2015 au Bistro de Tulum, Mexique
Fête du 14 juillet 2015 au Bistro de Tulum, MexiqueFête du 14 juillet 2015 au Bistro de Tulum, Mexique
Fête du 14 juillet 2015 au Bistro de Tulum, Mexique
Le Grand Journal du Mexique

Fiche produit-Huiles de massage et huiles de soin
Fiche produit-Huiles de massage et huiles de soinFiche produit-Huiles de massage et huiles de soin
Fiche produit-Huiles de massage et huiles de soin
Laboratoires EONA

Windows, software comercial, y mac os
Windows, software comercial, y mac osWindows, software comercial, y mac os
Windows, software comercial, y mac os
Anny Silis Cx

[FR] Part 2 of our multi-asset partnerships stories
[FR] Part 2 of our multi-asset partnerships stories [FR] Part 2 of our multi-asset partnerships stories
[FR] Part 2 of our multi-asset partnerships stories
NN Investment Partners

Jenna Pierce Recommendation Letters
Jenna Pierce Recommendation LettersJenna Pierce Recommendation Letters
Jenna Pierce Recommendation Letters
Jenna Pierce

Lundi jour du marche a betafo
Lundi jour du marche a betafoLundi jour du marche a betafo
Lundi jour du marche a betafo
sarindra

Gestion de produccion
Gestion de produccion Gestion de produccion
Gestion de produccion
Erika Bejarano Geo

150325 historique site web marmara
150325 historique site web marmara150325 historique site web marmara
150325 historique site web marmara
I-tourisme


En vedette (20)

Press Book Generik 2012/2013
Press Book Generik 2012/2013Press Book Generik 2012/2013
Press Book Generik 2012/2013

Diapo de la 4 unidad de sociologia ´pal blog
Diapo de la 4 unidad de sociologia ´pal blogDiapo de la 4 unidad de sociologia ´pal blog
Diapo de la 4 unidad de sociologia ´pal blog

Résultats des analyses sur les évaluations de l’hôtellerie Suisse par les cli...
Résultats des analyses sur les évaluations de l’hôtellerie Suisse par les cli...Résultats des analyses sur les évaluations de l’hôtellerie Suisse par les cli...
Résultats des analyses sur les évaluations de l’hôtellerie Suisse par les cli...

Catalogue des aides du Fiphfp 2015
Catalogue des aides du Fiphfp 2015Catalogue des aides du Fiphfp 2015
Catalogue des aides du Fiphfp 2015

Lyon - Final 2
Lyon - Final 2Lyon - Final 2
Lyon - Final 2

Catalogo ropa
Catalogo ropaCatalogo ropa
Catalogo ropa

2015 Le Livre sur la Place
2015 Le Livre sur la Place2015 Le Livre sur la Place
2015 Le Livre sur la Place

Unidad 3 el color
Unidad 3   el colorUnidad 3   el color
Unidad 3 el color

Articles
ArticlesArticles
Articles

Support_Cours 2 Master Pranet Université Rennes 2
Support_Cours 2 Master Pranet Université Rennes 2 Support_Cours 2 Master Pranet Université Rennes 2
Support_Cours 2 Master Pranet Université Rennes 2

La France doit devenir un paradis (fiscal) de l'entrepreneuriat et de l'innov...
La France doit devenir un paradis (fiscal) de l'entrepreneuriat et de l'innov...La France doit devenir un paradis (fiscal) de l'entrepreneuriat et de l'innov...
La France doit devenir un paradis (fiscal) de l'entrepreneuriat et de l'innov...

Divorce et Médiation Familiale
Divorce et Médiation FamilialeDivorce et Médiation Familiale
Divorce et Médiation Familiale

Fête du 14 juillet 2015 au Bistro de Tulum, Mexique
Fête du 14 juillet 2015 au Bistro de Tulum, MexiqueFête du 14 juillet 2015 au Bistro de Tulum, Mexique
Fête du 14 juillet 2015 au Bistro de Tulum, Mexique

Fiche produit-Huiles de massage et huiles de soin
Fiche produit-Huiles de massage et huiles de soinFiche produit-Huiles de massage et huiles de soin
Fiche produit-Huiles de massage et huiles de soin

Windows, software comercial, y mac os
Windows, software comercial, y mac osWindows, software comercial, y mac os
Windows, software comercial, y mac os

[FR] Part 2 of our multi-asset partnerships stories
[FR] Part 2 of our multi-asset partnerships stories [FR] Part 2 of our multi-asset partnerships stories
[FR] Part 2 of our multi-asset partnerships stories

Jenna Pierce Recommendation Letters
Jenna Pierce Recommendation LettersJenna Pierce Recommendation Letters
Jenna Pierce Recommendation Letters

Lundi jour du marche a betafo
Lundi jour du marche a betafoLundi jour du marche a betafo
Lundi jour du marche a betafo

Gestion de produccion
Gestion de produccion Gestion de produccion
Gestion de produccion

150325 historique site web marmara
150325 historique site web marmara150325 historique site web marmara
150325 historique site web marmara


Similaire à H2 7

securite dans les activites de laboratoir
securite dans les activites de laboratoirsecurite dans les activites de laboratoir
securite dans les activites de laboratoir
Lyes Loullou

Manual de mantenimiento de reductores
Manual de mantenimiento de reductoresManual de mantenimiento de reductores
Manual de mantenimiento de reductores
ivan jamenez ruiz

7ème Rendez-vous Prévention - 24 novembre 2023
7ème Rendez-vous Prévention - 24 novembre 20237ème Rendez-vous Prévention - 24 novembre 2023
7ème Rendez-vous Prévention - 24 novembre 2023
sophiemerzougcosnuau

User guide __instruction_book_all_2097082507
User guide __instruction_book_all_2097082507User guide __instruction_book_all_2097082507
User guide __instruction_book_all_2097082507
Jhonny Wladimir Peñaloza Cabello

Ssd 650 doc_technique
Ssd 650 doc_techniqueSsd 650 doc_technique
Ssd 650 doc_technique
youri59490

Appareillage de Protection
Appareillage de ProtectionAppareillage de Protection
Appareillage de Protection
Yuuki Yukino

Formation pour Travail en Hauteur dd.pdf
Formation pour Travail en Hauteur dd.pdfFormation pour Travail en Hauteur dd.pdf
Formation pour Travail en Hauteur dd.pdf
ssuserb029c6

Journée sécurité et bien-être au travail du 04/04/2019 (3/6)
Journée sécurité et bien-être au travail du 04/04/2019 (3/6)Journée sécurité et bien-être au travail du 04/04/2019 (3/6)
Journée sécurité et bien-être au travail du 04/04/2019 (3/6)
CCI du Luxembourg belge

Cdp final 09
Cdp final 09Cdp final 09
Cdp final 09
Hamza Bouaida

PLX Manual
PLX ManualPLX Manual
PLX Manual
Bob Lee

0_appareillage_electrotechnique.pdf
0_appareillage_electrotechnique.pdf0_appareillage_electrotechnique.pdf
0_appareillage_electrotechnique.pdf
Rgmahmoud

MANUEL D INSTRUCTIONS MOTOBINEUSE ÉLECTRIQUE MTBE280027.pdf
MANUEL D INSTRUCTIONS MOTOBINEUSE ÉLECTRIQUE MTBE280027.pdfMANUEL D INSTRUCTIONS MOTOBINEUSE ÉLECTRIQUE MTBE280027.pdf
MANUEL D INSTRUCTIONS MOTOBINEUSE ÉLECTRIQUE MTBE280027.pdf
HichemZouaoui2

Alfea Duo Notice Utilisation Atlantic
Alfea Duo Notice Utilisation AtlanticAlfea Duo Notice Utilisation Atlantic
Alfea Duo Notice Utilisation Atlantic
guest23ca7

LES RISQUES LIES AUX OPERATIONS DE SOUDAGE
LES RISQUES LIES AUX OPERATIONS DE SOUDAGELES RISQUES LIES AUX OPERATIONS DE SOUDAGE
LES RISQUES LIES AUX OPERATIONS DE SOUDAGE
chokri SOLTANI

ilide.info-ooredoo-title-of-job-fo-cable-pulling-installation-of-fat-terminat...
ilide.info-ooredoo-title-of-job-fo-cable-pulling-installation-of-fat-terminat...ilide.info-ooredoo-title-of-job-fo-cable-pulling-installation-of-fat-terminat...
ilide.info-ooredoo-title-of-job-fo-cable-pulling-installation-of-fat-terminat...
Mouhamed Anouar Fersi

Brochure.EnceintreProtection
Brochure.EnceintreProtectionBrochure.EnceintreProtection
Brochure.EnceintreProtection
France B

Guide securite electrique par www.cours electromecanique.com
Guide securite electrique par www.cours electromecanique.comGuide securite electrique par www.cours electromecanique.com
Guide securite electrique par www.cours electromecanique.com
Sery Thomas Ehui


Similaire à H2 7 (20)

H2 14
H2 14H2 14
H2 14

securite dans les activites de laboratoir
securite dans les activites de laboratoirsecurite dans les activites de laboratoir
securite dans les activites de laboratoir

Manual de mantenimiento de reductores
Manual de mantenimiento de reductoresManual de mantenimiento de reductores
Manual de mantenimiento de reductores

7ème Rendez-vous Prévention - 24 novembre 2023
7ème Rendez-vous Prévention - 24 novembre 20237ème Rendez-vous Prévention - 24 novembre 2023
7ème Rendez-vous Prévention - 24 novembre 2023

User guide __instruction_book_all_2097082507
User guide __instruction_book_all_2097082507User guide __instruction_book_all_2097082507
User guide __instruction_book_all_2097082507

Ssd 650 doc_technique
Ssd 650 doc_techniqueSsd 650 doc_technique
Ssd 650 doc_technique

Appareillage de Protection
Appareillage de ProtectionAppareillage de Protection
Appareillage de Protection

Formation pour Travail en Hauteur dd.pdf
Formation pour Travail en Hauteur dd.pdfFormation pour Travail en Hauteur dd.pdf
Formation pour Travail en Hauteur dd.pdf

Journée sécurité et bien-être au travail du 04/04/2019 (3/6)
Journée sécurité et bien-être au travail du 04/04/2019 (3/6)Journée sécurité et bien-être au travail du 04/04/2019 (3/6)
Journée sécurité et bien-être au travail du 04/04/2019 (3/6)

Cdp final 09
Cdp final 09Cdp final 09
Cdp final 09

PLX Manual
PLX ManualPLX Manual
PLX Manual

H2 5
H2 5H2 5
H2 5

0_appareillage_electrotechnique.pdf
0_appareillage_electrotechnique.pdf0_appareillage_electrotechnique.pdf
0_appareillage_electrotechnique.pdf

MANUEL D INSTRUCTIONS MOTOBINEUSE ÉLECTRIQUE MTBE280027.pdf
MANUEL D INSTRUCTIONS MOTOBINEUSE ÉLECTRIQUE MTBE280027.pdfMANUEL D INSTRUCTIONS MOTOBINEUSE ÉLECTRIQUE MTBE280027.pdf
MANUEL D INSTRUCTIONS MOTOBINEUSE ÉLECTRIQUE MTBE280027.pdf

Alfea Duo Notice Utilisation Atlantic
Alfea Duo Notice Utilisation AtlanticAlfea Duo Notice Utilisation Atlantic
Alfea Duo Notice Utilisation Atlantic

LES RISQUES LIES AUX OPERATIONS DE SOUDAGE
LES RISQUES LIES AUX OPERATIONS DE SOUDAGELES RISQUES LIES AUX OPERATIONS DE SOUDAGE
LES RISQUES LIES AUX OPERATIONS DE SOUDAGE

ilide.info-ooredoo-title-of-job-fo-cable-pulling-installation-of-fat-terminat...
ilide.info-ooredoo-title-of-job-fo-cable-pulling-installation-of-fat-terminat...ilide.info-ooredoo-title-of-job-fo-cable-pulling-installation-of-fat-terminat...
ilide.info-ooredoo-title-of-job-fo-cable-pulling-installation-of-fat-terminat...

Brochure.EnceintreProtection
Brochure.EnceintreProtectionBrochure.EnceintreProtection
Brochure.EnceintreProtection

Guide securite electrique par www.cours electromecanique.com
Guide securite electrique par www.cours electromecanique.comGuide securite electrique par www.cours electromecanique.com
Guide securite electrique par www.cours electromecanique.com

Máy cắt 4100 nh2 introduction manual
Máy cắt 4100 nh2 introduction manualMáy cắt 4100 nh2 introduction manual
Máy cắt 4100 nh2 introduction manual


Plus de Zahir Hadji

Notions mecanique-des-fluides
Notions mecanique-des-fluidesNotions mecanique-des-fluides
Notions mecanique-des-fluides
Zahir Hadji

Notions mecanique-des-fluides
Notions mecanique-des-fluidesNotions mecanique-des-fluides
Notions mecanique-des-fluides
Zahir Hadji

Iii hydrostatique
Iii  hydrostatiqueIii  hydrostatique
Iii hydrostatique
Zahir Hadji

Ii propriétés des fluides
Ii   propriétés des fluidesIi   propriétés des fluides
Ii propriétés des fluides
Zahir Hadji

Hydrostatique
HydrostatiqueHydrostatique
Hydrostatique
Zahir Hadji

Exercices d'application
Exercices d'applicationExercices d'application
Exercices d'application
Zahir Hadji

Cours hydraulique tc3_2
Cours hydraulique tc3_2Cours hydraulique tc3_2
Cours hydraulique tc3_2
Zahir Hadji

Hydrostatique
HydrostatiqueHydrostatique
Hydrostatique
Zahir Hadji

Les risque sur chantier
Les risque sur chantierLes risque sur chantier
Les risque sur chantier
Zahir Hadji

Les étapes de la construction
Les étapes de la constructionLes étapes de la construction
Les étapes de la construction
Zahir Hadji


Plus de Zahir Hadji (20)

Notions mecanique-des-fluides
Notions mecanique-des-fluidesNotions mecanique-des-fluides
Notions mecanique-des-fluides

Notions mecanique-des-fluides
Notions mecanique-des-fluidesNotions mecanique-des-fluides
Notions mecanique-des-fluides

Iii hydrostatique
Iii  hydrostatiqueIii  hydrostatique
Iii hydrostatique

Iii exercice d
Iii   exercice dIii   exercice d
Iii exercice d

Ii propriétés des fluides
Ii   propriétés des fluidesIi   propriétés des fluides
Ii propriétés des fluides

Hydrostatique
HydrostatiqueHydrostatique
Hydrostatique

Exercices d'application
Exercices d'applicationExercices d'application
Exercices d'application

Cours hydraulique tc3_2
Cours hydraulique tc3_2Cours hydraulique tc3_2
Cours hydraulique tc3_2

Hydrostatique
HydrostatiqueHydrostatique
Hydrostatique

Les risque sur chantier
Les risque sur chantierLes risque sur chantier
Les risque sur chantier

Les étapes de la construction
Les étapes de la constructionLes étapes de la construction
Les étapes de la construction

H2 13
H2 13H2 13
H2 13

H2 10
H2 10H2 10
H2 10

H2 9 b
H2 9 bH2 9 b
H2 9 b

H2 9 a
H2 9 aH2 9 a
H2 9 a

H2 6
H2 6H2 6
H2 6

H2 4
H2 4H2 4
H2 4

H2 3
H2 3H2 3
H2 3

H2 2
H2 2H2 2
H2 2

H2 1
H2 1H2 1
H2 1


Dernier

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf
Institut de l'Elevage - Idele

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024
idelewebmestre

Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
iheberry

Theorie du trafic on telecommunication network
Theorie du trafic on telecommunication networkTheorie du trafic on telecommunication network
Theorie du trafic on telecommunication network
MahamaneAliSalatou

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf
Institut de l'Elevage - Idele

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf
Institut de l'Elevage - Idele

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf
afigloria194


Dernier (7)

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024

Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...

Theorie du trafic on telecommunication network
Theorie du trafic on telecommunication networkTheorie du trafic on telecommunication network
Theorie du trafic on telecommunication network

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf


H2 7

  • 1. SE TRA - 01602_B_F - Rév. 0 27/06/2005 I - LE MEULAGE............................................................................................................................ 1 1 - Dangers du meulage....................................................................................................................1 2 - Vérification et entretien du matériel..............................................................................................2 3 - Précautions lors de la mise en œuvre..........................................................................................2 II - LE SOUDAGE À L’ARC ÉLECTRIQUE .................................................................................... 4 1 - Principe du soudage.....................................................................................................................4 2 - Mise en œuvre du soudage à l’arc...............................................................................................6 3 - Dangers du soudage à l’arc pour l’être humain - Protections ......................................................7 5 - Risques d’intoxication - Voies pulmonaires..................................................................................8 5 - Équipement de protection pendant l’opération de soudage à l’arc ............................................10 III - LE SOUDAGE OXY-ACÉTYLÉNIQUE....................................................................................11 1 - Les principaux dangers de ce type de soudage.........................................................................11 2 - Précautions lors de la mise en œuvre........................................................................................12 3 - Opération d’oxycoupage ............................................................................................................13 HH22--77SÉCURITÉ DANS LES TRAVAUX TRAVAUX DE MEULAGE - SOUDAGE Sécurité dans les Opérations  2005 ENSPM Formation Industrie - IFP Training Ce document comporte 14 pages Ingénieurs en Sécurité Industrielle
  • 2. 01602_B_F 1 I - LE MEULAGE 1 - DANGERS DU MEULAGE Les accidents susceptibles de survenir lors des opérations de meulage sont essentiellement dus : - à l'éclatement de la meule - au contact fortuit avec la meule en rotation - à l'inhalation des poussières - à la projection des particules abrasives ou incandescentes (risques de brûlures ou d’explosion) Carter de protection Gâchette de sécurité Manche Raccords externes Air DSEC1508A Détails d’une meule DSEC1509A Projection de particules incandescentes HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 3. 01602_B_F 2 2 - VÉRIFICATION ET ENTRETIEN DU MATÉRIEL Les meules doivent faire l'objet de vérifications et de soins permanents : - la vitesse de rotation de l'arbre porte meule sera fonction de la nature de l'agglomérat et des dimensions de la meule à utiliser. En aucun cas la vitesse périphérique ne doit dépasser la vitesse d'emploi donnée par le constructeur - les machines à meule fixe doivent être protégées par des carters enveloppants - les meules portatives ne doivent subir aucun choc, elle doivent être munies d'un crochet de suspension ou d'un dispositif permettant de les reposer - les manettes de maintien en service doivent être du type "homme mort" - le stockage et l’utilisation des meules sont très importants : • manipuler les meules avec soin et éviter les chocs • sonner les meules pour déceler les fissures • ranger les meules avec soin dans les casiers appropriés dans un local sec et aéré • utiliser les meules par ordre d'ancienneté et les choisir en fonction du travail à effectuer (tronçonnage, ébarbage) L'entretien des meules est une affaire de spécialiste, il est généralement effectué à l'atelier mécanique par le spécialiste outillage. 3 - PRÉCAUTIONS LORS DE LA MISE EN ŒUVRE a - Équipements de protection individuelle – Porter les équipements de protection individuelle : masque facial, masque anti-poussières, gants, combinaison pour couvrir les jambes, chaussures de sécurité, casque antibruit ou bouchons d’oreilles, lunettes de protection adéquates (les lunettes de circulation ne sont pas suffisantes). Bouchons d'oreille Masque facial Gants Combinaison Chaussure/Bottes de sécurité Zone dégagée de matériaux combustibles Masque poussière Porter des protections auditives Porter des gants de sécurité Porter un masque anti- poussière Porter des lunettes de protections adéquates DSEC1510A HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 4. 01602_B_F 3 b - Précautions systématiques – Des extincteurs doivent être positionnés à proximité et toute source inflammable absente de la zone de travail pour éviter le risque d’incendie. – Les pièces à travailler doivent être solidement immobilisées. – Pour arrêter la machine, attendre l’arrêt complet du disque avant de reposer la meuleuse. – Ne pas poser de meuleuse ou de disque sur le sol pour éviter de l’endommager. – Avant tout travail, faire tourner la meuleuse à vide pendant 30 secondes environ et s’assurer qu’elle ne vibre pas et que le disque tourne rond. DSEC1531A Il est associé à un permis de travail Il détermine les consignes particulières de sécurité Il impose les consignes particulières de sécurité Avant tout démarrage du travail, il doit être signé par les responsables DEPF BACHAGE D'INSTALLATION CONTRÔLE D'EXPLOSIVITÉ AVANT ET PENDANT LES TRAVAUX PLATRAGE D'ÉGOUT ÉCRAN DE PROTECTION BALISAGE SURVEILLANT AVEC EXTINCTEUR Exemple de protections Ne pas oublier de consigner la meule portative utilisée sur les chantiers pour le changement du disque (fermeture du robinet d’arrêt sur l’alimentation en air, débranchement, …). HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 5. 01602_B_F 4 II - LE SOUDAGE À L’ARC ÉLECTRIQUE 1 - PRINCIPE DU SOUDAGE Le soudage manuel à l’arc avec électrodes enrobées permet d’assembler des éléments ou des pièces métalliques au moyen de cordon de soudure. L’énergie nécessaire à la fusion du métal est fournie par un arc électrique jaillissant entre les pièces à souder et une électrode fusible fournissant le métal d’apport. U2 U0 U2 U0 Porte-électrode isolé Électrode enrobée consommable Connecteur de piècePièce à assembler Conducteur (isolé) de retour Conducteur (isolé) de soudage Générateur de courant de soudage DSEC1530A Circuit de soudage DSEC1529A Groupe portatif Groupe mobile Exemples de générateur de courant de soudage HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 6. 01602_B_F 5 Desserte Raccord Câbles Câble de masse Positionneur Volant de réglage Capots amoviblesGénérateur (poste de soudage) Ventilateur Branchement Terre Appareil de coupure (interrupteur) Borne de couplage Prise de masse Pince porte électrode ou pistolet de soudage Électrode Pièce à souder Massesmétalliquesvoisines dupostedetravaildusoudeur DSEC1164B Détails d’un poste de soudage à l’arc Il est formellement interdit : - de déplacer un générateur en tirant sur les câbles - de modifier le réglage d'un générateur lorsque l'arc jaillit - d'utiliser des câbles épissurés. Les raccords doivent être réalisés au moyen de prolongateurs isolés et verrouillables HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 7. 01602_B_F 6 2 - MISE EN ŒUVRE DU SOUDAGE À L'ARC L'arrêté du 14 Novembre 1988 fixe les mesures à prendre pour les circuits électriques mis en œuvre dans le soudage électrique à l'arc et dans les techniques connexes : alimentation, isolation, mise à la terre, conception et utilisation des porte-électrodes. De plus des mesures spéciales doivent être prises lors des travaux à l'intérieur des enceintes conductrices exiguës, concernant : l'équipement du travailleur, la tension à vide, l'isolation minimale du porte-électrode, la protection de l'alimentation, la source de courant à l'extérieur de l'enceinte. Les générateurs doivent être mis à la terre avant branchement sur le réseau. Câble de masse Câble de masse Câble de masse Ressort Ressort Pièce à souder DSEC1165B Il y a risque d’échauffement de la prise de masse en cas de contact défectueux. La prise de masse doit donc être spécialement étudiée pour bien se fixer sur la pièce. Dans le cas où la liaison à la pièce est réalisée à l'aide d'un écrou, le câble doit comporter une cosse, en particulier s'il s'agit d'un conducteur toronné. Dans le cas exceptionnel où la réglementation admet l'introduction de l'appareil de soudage dans une enceinte conductrice (cuve, chaudière, réservoir, ballast,…), la prise de masse doit être soudée. HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 8. 01602_B_F 7 Un générateur ne doit être mis sous tension que lorsque : - les câbles de soudage, porte-électrode et masse sont branchés - la mise à la terre du poste est effective Un générateur inutilisé ne doit pas être laissé sous tension. 3 - DANGERS DU SOUDAGE À L’ARC POUR L’ÊTRE HUMAIN - PROTECTIONS Le soudage à l'arc expose le corps humain à un certain nombre de risques qu’il importe de faire connaître aux utilisateurs. Chaque zone du corps encourt des risques particuliers. Il faut en connaître les causes afin de choisir au mieux les moyens de protection. INFLAMMATION DE LA CORNÉE ET DE LA CONJONCTIVITE par les rayons ultraviolets de l'arc électrique BRÛLURES par projection de particules incandescentes et contact avec des pièces chaudes Coupures lors de la manipulation des pièces ÉLECTRISATION/ÉLECTROCUTION par contact de deux parties du corps avec des points présentant une différence de potentiel dangereuse, permettant le passage du courant à travers le corps ÉBLOUISSEMENT, LÉSION DE LA RÉTINE par les rayons visibles intenses de l'arc électrique CATARACTE par les rayons infrarouges dûs à l'arc électrique LÉSION DE LA CORNÉE par projection de métal — en cours de soudage — lors du piquage du laitier INTOXICATION — par les gaz toxiques — par les fumées de soudage NON OUI DSEC1166B Dangers du soudage à l’arc HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 9. 01602_B_F 8 4 - RISQUES D’INTOXICATION - VOIES PULMONAIRES Les fumées sont formées de gaz et de poussières (alvéolaires) tels que présentés sur le tableau suivant qui donne les différentes catégories de toxiques classés en fonction des principales affections qu'ils peuvent engendrer. Fumées de soudage Poussières Silice amorphe Fer Étain Poussières réputées de surcharge Poussières fibrogènes Entraînant des pneumoconioses Poussières entraînant la bérylliose À potentialité cancérogène Irritants pulmonaires Inhibiteurs d'hématose Chrome (VI) Nickel Béryllium Ozone Dioxyde d'azote (NO2) Oxyde de carbone Monoxyde d'azote (NO) Cobalt Béryllium Aluminium Antimoine Baryum Béryllium Cadmium Chrome Cuivre Fluorures Magnésium Manganèse Molybdène Nickel Plomb Titane Vanadium Zinc Zirconium Irritantes Toxiques Allergisantes Gaz DSEC1162A Les fumées produites par le soudage à l’arc doivent être évacuées : - en atelier par captage localisé ou à la source à l’aide d’une torche aspirante - à l’intérieur de capacité, une ventilation ou une aspiration des fumées doit être mise en place DSEC1163B Exemple de captage localisé HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 10. 01602_B_F 9 Flexible Torche aspirante Manchon de protection Groupe d'aspiration Évacuation Portique pivotant Poste de soudage et dévidoir électrode fil Réglages des débits Gaz protecteur Collecteur de rejet DSEC1511A Exemple de captage à la source La norme NF A 81-040 établit une classification des produits d'apport (figurant sur l'emballage des électrodes) s'exprimant par : - une lettre (A ou B) représentant la production de poussières : A : si ≤ 4 mg/m3 B : si > 4 mg/m3 (Rappel législation : < 5 mg/m3) - un chiffre (1 à 4) correspondant au débit d'émissions des fumées : 1 si débit > 120 g/h 2 si 60 < débit ≤ 120 g/h 3 si 30 < débit ≤ 60 g/h 4 si débit ≤ 30 g/h Penser aux risque d’anoxie (manque d’oxygène), dans une capacité, lors de l’utilisation de soudage sous atmosphère inerte (argon par exemple). HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 11. 01602_B_F 10 4 - ÉQUIPEMENT DE PROTECTION PENDANT L’OPÉRATION DE SOUDAGE À L'ARC – Port du casque spécial pour le soudeur. – Port de lunettes noires pour l'aide. – Port de gants à manchettes longues et vêtements boutonnés. – Port d'un tablier en cuir ou en tissus ignifugé. – Port de lunettes à coques latérales pendant le piquage du laitier. – Toutes les personnes se trouvant dans une zone de soudage à l'arc doivent être protégées des radiations de l'arc (écrans). DSEC1532A Soudeur équipé, au travail HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 12. 01602_B_F 11 III - LE SOUDAGE OXY-ACÉTYLÉNIQUE 1 - LES PRINCIPAUX DANGERS DE CE TYPE DE SOUDAGE Le danger dans ce domaine est surtout représenté par les différents types de bouteilles : OXYGÈNE - couleur de l'ogive : Blanche AZOTE - couleur de l'ogive : Noire AIR - couleur de l'ogive : Noire + bandes blanches ACÉTYLÈNE - couleur de l'ogive : Marron HYDROGÈNE - couleur de l'ogive : Rouge ARGON - couleur de l'ogive : Jaune La confusion entre les bouteilles oxygène et air est grave et ne jamais utiliser d'oxygène en remplacement d'air. Les bouteilles doivent être manipulées avec précaution, elles ne seront utilisées debout que si elles sont solidement fixées. L'utilisation normale est : bouteille légèrement inclinée, robinet en haut et sur un chariot. Le stockage au soleil ou près d'une source de chaleur est à prohiber. Les tuyaux doivent toujours être en bon état, il est interdit de les intervertir. L’acétylène est un gaz instable et largement imprévisible. Dans certains cas, l’inflammation de l’acétylène est intérieure aux bouteilles et peut résulter d’un retour de flammes de chalumeau. Le processus de décomposition peut alors conduire à une explosion. Les robinets doivent être en bon état et les tuyaux munis de clapets au départ de la bouteille et au chalumeau. DSEC1512A Exemple de bouteilles pour soudage Exemple de supportage Si les bouteilles d’acétylène sont prises dans un incendie, il faut immédiatement essayer de les refroidir, avec de l’eau par exemple, afin d’éviter la décomposition et donc l’explosion. HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 13. 01602_B_F 12 2 - PRÉCAUTIONS LORS DE LA MISE EN ŒUVRE Il est interdit : - de placer des bouteilles à l'intérieur des espaces confinés ou sur les structures - de graisser les robinets - d'utiliser des fûts pleins ou vides comme support de travail - d'interposer des raccords autres que ceux prévus à cet usage - d'utiliser une flamme pour rechercher la fuite - de purger la bouteille O2 avant détendeur - de démonter ou de tenter de resserrer les garnitures d'une bouteille de gaz - de réchauffer à la flamme ou à la vapeur des détendeurs givrés par le froid - d'accrocher un chalumeau allumé à une bouteille - d'utiliser un briquet à gaz pour l'allumage - d'utiliser des éléments en cuivre sur l'acétylène - d’utiliser d’azote en atmosphère confiné Comme pour le soudage à l'arc, il est nécessaire d'évacuer les fumées provenant du métal de base, du métal d'apport, du revêtement des pièces à souder ou des flux de brasage. Aspiration des fumées au point d'émission Refoulement air pollué Ventilateur Bouteilles à soudure placées sous abri hors des chocs, chutes d'objet ,… Bouteilles d'air comprimé Surveillant compétent en attente avec moyens de protection et d'alerte Extincteur attaché Éclairage très basse tension Masque avec apport d'air frais si besoin Air frais Air Chalumeau allumé à l'extérieur du ballon Joint plein Joint plein Joint plein Joint plein DSEC1146B Vers zone sécurisée Soudage dans une capacité L'équipement de protection pour le soudage oxy-acétylénique se compose essentiellement de : - tablier, veste, gants (cuir) difficilement combustibles et non souillés de graisse - lunettes à coque avec verres teintés Lors de travaux dans des capacités, allumer le chalumeau à l'extérieur de l'enceinte. HH 22--77  2005 ENSPM Formation Industrie - IFP Training
  • 14. 01602_B_F 13 3 - OPÉRATION D'OXYCOUPAGE Les risques d'incendie sont importants compte tenu de la température élevée des particules de matériaux projetées et les précautions qui s’imposent doivent être prises (bâches de protection, arrosage de points de chute des particules incandescentes, …). Le claquement d’un chalumeau disperse à une grande distance des particules métalliques à haute température qui peuvent provoquer un incendie. Les chutes d’électrodes entraînent le même risque. 2,10 m 3,30 à 5,95 4,20 à 7,80 5,80 à 10,20 DSEC1513A Portée des projections de particules métalliques à haute température en fonction de la hauteur de l’ouvrage et de la pression de l’oxygène de coupe HH 22--77  2005 ENSPM Formation Industrie - IFP Training
