Projet pour bim

1. Introduction de projet
de fin de formation
Le projet Fin de Formation est un immeuble résidentiel de trois étages
situé au Lotissement Essalam 2 Sidi Hajjaj Oued Hassar. Le plan est tiré
du bureau de l'architecte Said Al-Nouri qui y a travaillé le plan. Le plan de
ferraillage du coffrage a été réalisé par Atlantic Etudes, Et nous avons fait
un mètre pour ce bâtiment et nous allons vous expliquer comment cela
fonctionne.
ML

2. Travaux de fondation
Terrassement
Les travaux débutent par le
terrassement, qui consiste à
préparer le sol en creusant les
tranchées et les fouilles
nécessaires à l'implantation des
fondations. Cette étape est
cruciale pour assurer la stabilité
de l'édifice.
Système de drainage
Un réseau de drainage est
ensuite installé pour évacuer
l'eau du sous-sol et prévenir les
problèmes d'humidité. Cela
contribue à la pérennité de la
construction.
Coulage des fondations
Enfin, les fondations en béton
armé sont coulées, formant une
assise solide sur laquelle
reposera l'ensemble du
bâtiment. Cette étape est
primordiale pour garantir la
solidité de la construction.

3. Comment calculer le
foundation
"décapage" est le processus de retrait d'une couche de matériau pour préparer la surface à des travaux ultérieurs. Dans le
contexte de la construction
décapage
Mesurer les dimensions : Mesurez la longueur et la largeur de la surface à
décaper Calculer la surface : Utilisez la formule
de la surface :
Surface= Longueur × Largeur

4. La "fouille en puits" est une technique de terrassement utilisée dans la construction, notamment pour la réalisation de
fondations profondes, de puits ou de structures similaires
fouille en puit
Calcul le volume de fouille en puit
Volume= largeur × longueur × profondeure

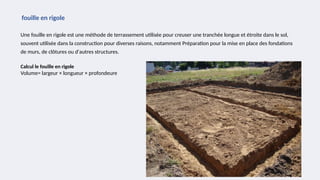

5. Une fouille en rigole est une méthode de terrassement utilisée pour creuser une tranchée longue et étroite dans le sol,
souvent utilisée dans la construction pour diverses raisons, notamment Préparation pour la mise en place des fondations
de murs, de clôtures ou d'autres structures.
fouille en rigole
Calcul le fouille en rigole
Volume= largeur × longueur × profondeure

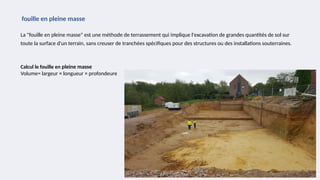

6. La "fouille en pleine masse" est une méthode de terrassement qui implique l'excavation de grandes quantités de sol sur
toute la surface d'un terrain, sans creuser de tranchées spécifiques pour des structures ou des installations souterraines.
fouille en pleine masse
Calcul le fouille en pleine masse
Volume= largeur × longueur × profondeure

7. Béton et béton armé
Le béton de propreté
Le béton de propreté est une couche de béton utilisée dans la
construction pour protéger le sol naturel sous une fondation ou une
dalle de béton contre les effets nocifs de l'eau et pour fournir une
surface de travail propre et uniforme
Comment calculer le béton de propreté
Utilisez la formule suivante pour calculer le volume de béton
nécessaire : Volume de béton=L × l× h x nombre de fouille en puit ou
rigole
La longueur et la largeur du béton sont les mêmes que la longueur et
la largeur de la fouille multipliées par la hauteur de 10 centimètres

8. 1

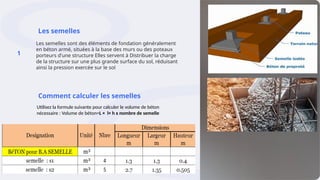

Les semelles
Les semelles sont des éléments de fondation généralement
en béton armé, situées à la base des murs ou des poteaux
porteurs d'une structure Elles servent à Distribuer la charge
de la structure sur une plus grande surface du sol, réduisant
ainsi la pression exercée sur le sol
Comment calculer les semelles
Utilisez la formule suivante pour calculer le volume de béton
nécessaire : Volume de béton=L × l× h x nombre de semelle

9. Les poteaux
Les poteaux sont des éléments verticaux essentiels dans la
construction de bâtiments et autres structures. Ils jouent un rôle
crucial en transférant les charges des dalles et des poutres vers les
fondations, assurant ainsi la stabilité et la résistance de l'édifice
Comment calculer les poteaux
On prend la profondeur du fouille et on réduit le béton propreté et la
hauteur des semelles.
Utilisez la formule suivante pour calculer le volume de béton
nécessaire : Volume de béton=L × l× h x nombre de poteaux
Pour calculer la hauteur de la fut poteaux
Pour calculer la hauteur de la poteaux des etages
On prend la niveaux de la dalle supérieure et on réduit la niveaux de la
dalle inferieure

10. Mur de fondation
Pour calculer le Mur de foundation, nous Avon's pris tout la longueur du Mur
multipliée par la largeur et la hauteur du mur. Ensuite on divise les poteau et
les semelle

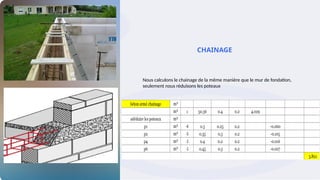

11. CHAINAGE
Nous calculons le chainage de la même manière que le mur de fondation,
seulement nous réduisons les poteaux

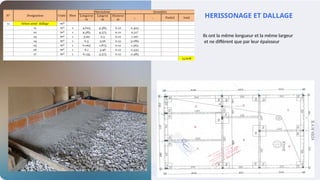

12. HERISSONAGE ET DALLAGE
Ils ont la même longueur et la même largeur
et ne diffèrent que par leur épaisseur

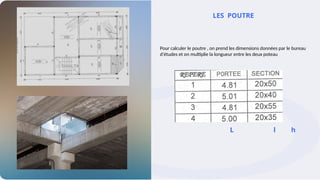

13. LES POUTRE
Pour calculer le poutre , on prend les dimensions données par le bureau
d'études et on multiplie la longueur entre les deux poteau
L l h

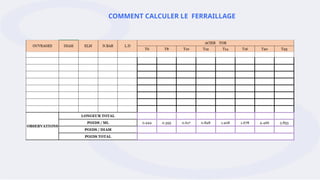

14. COMMENT CALCULER LE FERRAILLAGE

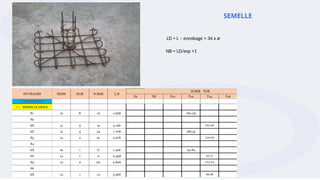

15. SEMELLE
LD = L – enrobage + 34 x ⌀
NB = LD/esp +1

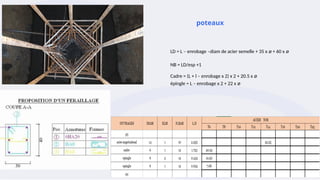

16. poteaux
LD = L – enrobage –diam de acier semelle + 35 x + 60 x
⌀ ⌀
NB = LD/esp +1
Cadre = (L + l – enrobage x 2) x 2 + 20.5 x ⌀
épingle = L – enrobage x 2 + 22 x ⌀

17. chainage – longrine - poutre
LD = L – enrobage + 35 x ⌀
NB = LD/esp +1
LD Cadre = (L + l – enrobage x 2) x 2 + 20.5 x ⌀
LD épingle = L – enrobage x 2 + 22 x ⌀
LD = L – enrobage + 35 x ⌀
LD étrier =( L – enrobage x 2) x 2 + 24.5 x ⌀

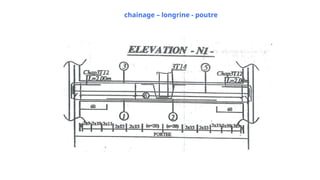

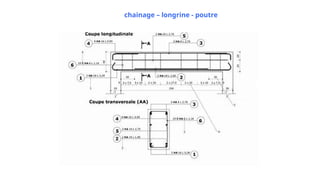

18. chainage – longrine - poutre

19. chainage – longrine - poutre

20. chainage – longrine - poutre

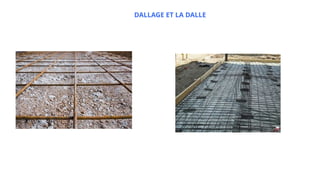

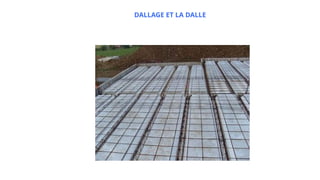

21. DALLAGE ET LA DALLE

22. DALLAGE ET LA DALLE

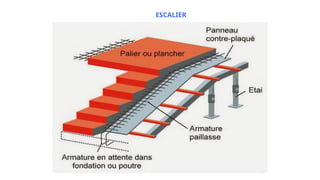

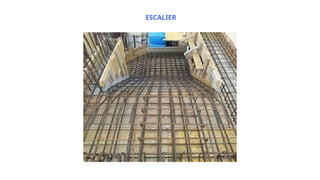

23. ESCALIER

24. ESCALIER

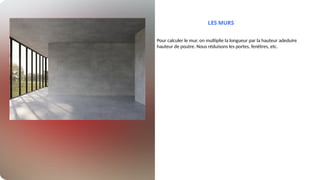

25. LES MURS
Pour calculer le mur, on multiplie la longueur par la hauteur adeduire
hauteur de poutre. Nous réduisons les portes, fenêtres, etc.

26. ENDUITE DE MORTIER ET PEINTURE
Pour calculer enduite de mur, on multiplie la longueur par la hauteur . Nous
réduisons les portes, fenêtres etc . Plus les tableau

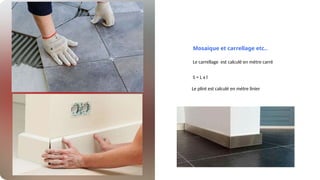

27. Mosaique et carrellage etc..
Le carrellage est calculé en mètre carré
S = L x l
Le plint est calculé en mètre linier

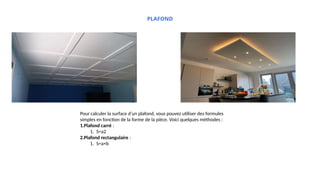

28. PLAFOND
Pour calculer la surface d’un plafond, vous pouvez utiliser des formules
simples en fonction de la forme de la pièce. Voici quelques méthodes :
1.Plafond carré :
1. S=a2
2.Plafond rectangulaire :
1. S=a×b

29. Merci pour votre attention
