Les Cartes Graphiques
Le document traite des cartes graphiques, expliquant leur rôle essentiel dans la conversion de données numériques pour l'affichage et leur fonction de décharge du processeur central. Il présente également l'histoire des cartes graphiques, leur évolution technologique, et les connectiques utilisées à travers les générations. Les principaux fabricants tels qu'ATI et NVIDIA sont mentionnés, ainsi que les technologies connexes comme le SLI et le crossfire.
Les Cartes Graphiques
- 1.

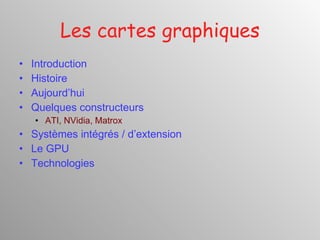

- 2. Les cartes graphiquesIntroduction Histoire Aujourd’hui Quelques constructeurs ATI, NVidia, Matrox Systèmes intégrés / d’extension Le GPU Technologies

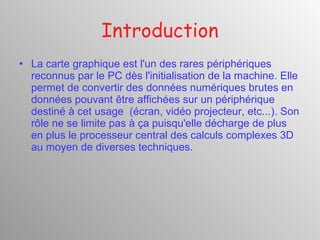

- 3. Introduction La cartegraphique est l'un des rares périphériques reconnus par le PC dès l'initialisation de la machine. Elle permet de convertir des données numériques brutes en données pouvant être affichées sur un périphérique destiné à cet usage (écran, vidéo projecteur, etc...). Son rôle ne se limite pas à ça puisqu'elle décharge de plus en plus le processeur central des calculs complexes 3D au moyen de diverses techniques.

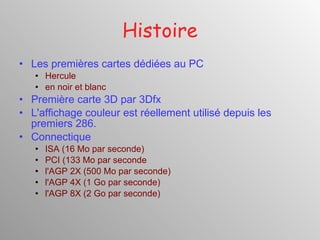

- 4. Histoire Les premièrescartes dédiées au PC Hercule en noir et blanc Première carte 3D par 3Dfx L'affichage couleur est réellement utilisé depuis les premiers 286. Connectique ISA ( 16 Mo par seconde) PCI (133 Mo par seconde l'AGP 2X (500 Mo par seconde) l'AGP 4X (1 Go par seconde) l'AGP 8X (2 Go par seconde)
- 5. Aujourd’hui Évolution ConcurrenceJoueurs Connectique interne PCI-e x16 version 1.1 (4 Go par seconde) PCI-e x16 version 2.0 (8 Go par seconde) Connectique de sortie HDMI VGA DVI S-Video Composite
- 6.

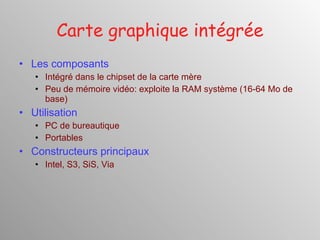

- 7. Carte graphique intégréeLes composants Intégré dans le chipset de la carte mère Peu de mémoire vidéo: exploite la RAM système (16-64 Mo de base) Utilisation PC de bureautique Portables Constructeurs principaux Intel, S3, SiS, Via

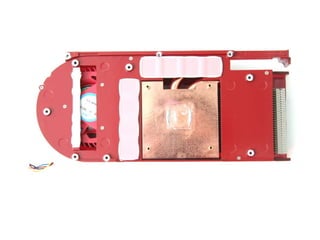

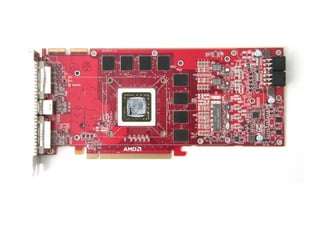

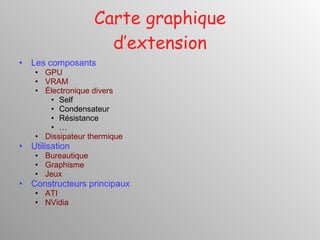

- 8. Carte graphique d’extensionLes composants GPU VRAM Électronique divers Self Condensateur Résistance … Dissipateur thermique Utilisation Bureautique Graphisme Jeux Constructeurs principaux ATI NVidia
- 9.
- 10.
- 11.

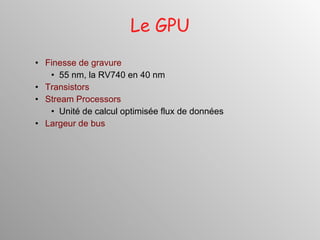

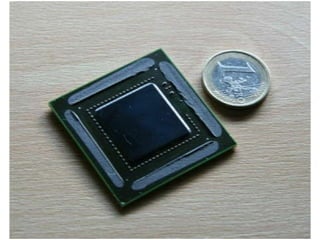

- 12. Le GPU Finessede gravure 55 nm, la RV740 en 40 nm Transistors Stream Processors Unité de calcul optimisée flux de données Largeur de bus
- 13.

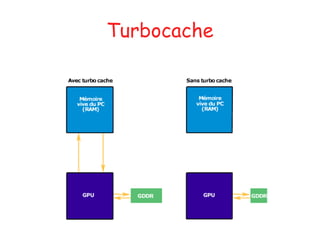

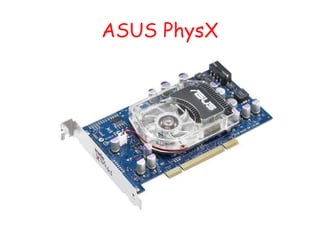

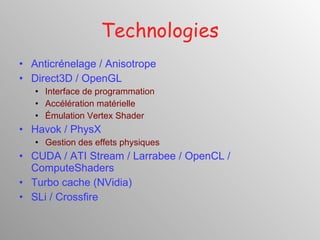

- 14. Technologies Anticrénelage /Anisotrope Direct3D / OpenGL Interface de programmation Accélération matérielle Émulation Vertex Shader Havok / PhysX Gestion des effets physiques CUDA / ATI Stream / Larrabee / OpenCL / ComputeShaders Turbo cache (NVidia) SLi / Crossfire
- 15.
- 16.
- 17.
- 18.

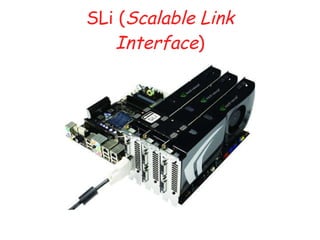

- 19. SLi ( ScalableLink Interface )
- 20.

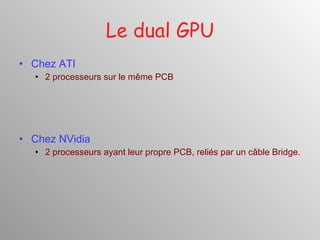

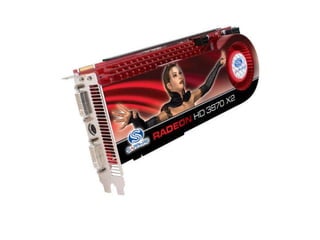

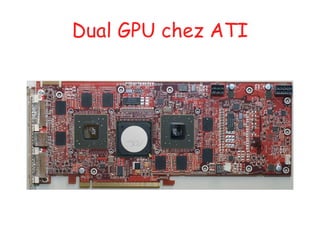

- 21. Le dual GPUChez ATI 2 processeurs sur le même PCB Chez NVidia 2 processeurs ayant leur propre PCB, reliés par un câble Bridge.
- 22.
- 23.

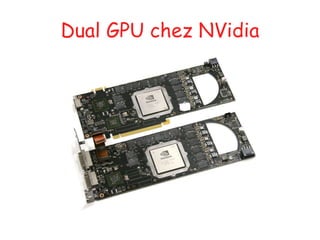

- 24. Dual GPU chezNVidia
- 25.
