1. LES COMPOSANTS
ELECTRONIQUES DE BASE
MSc Boni MITUME

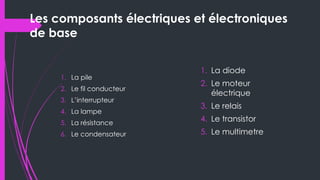

2. Les composants électriques et électroniques
de base
1. La pile
2. Le fil conducteur
3. L’interrupteur
4. La lampe
5. La résistance
6. Le condensateur
1. La diode
2. Le moteur
électrique
3. Le relais
4. Le transistor
5. Le multimetre

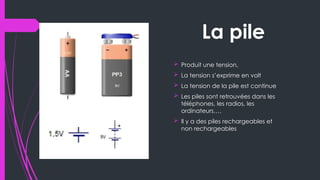

3. La pile
 Produit une tension,
 La tension s’exprime en volt
 La tension de la pile est continue
 Les piles sont retrouvées dans les
téléphones, les radios, les
ordinateurs….
 Il y a des piles rechargeables et
non rechargeables

4. Le fil conducteur
 Utilise pour connecter différents
éléments d’un circuit/ réseau
électrique
 Il y a des fils en cuivre, en
aluminium,….
 Peuvent être isoles ou nus

5. L’interrupteur
 Pour établir ou interrompre un
circuit
 Il maintien la position jusqu’a la
nouvelle manœuvre
 Il y a des interrupteurs shc 1, sch 2,
sch 5, sch 6, sch 4, sch 7

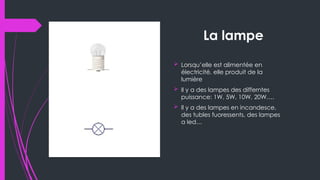

6. La lampe
 Lorsqu’elle est alimentée en
électricité, elle produit de la
lumière
 Il y a des lampes des differntes
puissance: 1W, 5W, 10W, 20W….
 Il y a des lampes en incandesce,
des tubles fuoressents, des lampes
a led…

7. La Diode ordinaire
 Elle est passante dans un sens et
bloque du courant dans l’autre
sens
 Les diodes sont faites du
germanium ou du silicium
 Il y a des grandes variétés, des
diodes de puissance, des diodes
zener,….

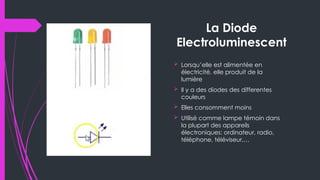

8. La Diode
Electroluminescent
 Lorsqu’elle est alimentée en
électricité, elle produit de la
lumière
 Il y a des diodes des differentes
couleurs
 Elles consomment moins
 Utilisé comme lampe témoin dans
la plupart des appareils
électroniques: ordinateur, radio,
téléphone, téléviseur,…

9. La Resistance
 La résistance est une
caractéristique a s’opposer au
passage du courant électrique
 Elle est codée en couleur
 Il y a plusieurs types de résistance:
résistance de puissance, résistance
chauffante..
 La résistance s’exprime en ohm

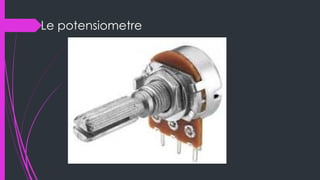

10. Le potensiometre

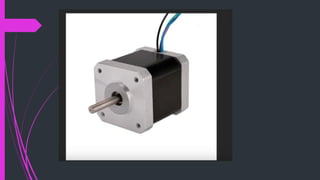

11. Le Moteur electrique
 Le moteur électrique change
l'Energie électrique en mouvement
mécanique
 Les moteurs sont utilises dans les
ventilateurs, les radio cassetes,
pour faire tourner quelques parties
des robots,….

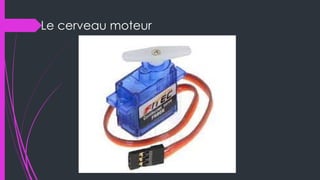

13. Le cerveau moteur

14. Le moteur entrainant un pneu

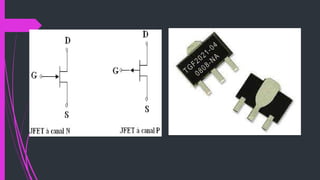

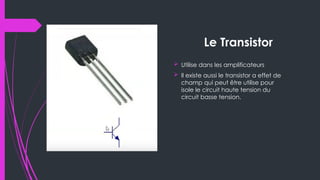

15. Le Transistor
 Utilise dans les amplificateurs
 Il existe aussi le transistor a effet de
champ qui peut être utilise pour
isole le circuit haute tension du
circuit basse tension.

17. Le relais
 Utiles pour séparer le circuit de
commande du circuit de tension
élevé
 Avec un relais, 5V peuvent
commander 220V

18. Le Multimètre
Introduction aux systèmes embarques

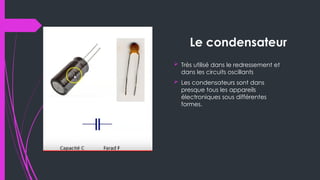

19. Le condensateur
 Très utilisé dans le redressement et
dans les circuits oscillants
 Les condensateurs sont dans
presque tous les appareils
électroniques sous différentes
formes.

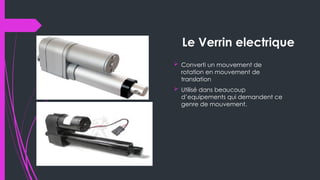

20. Le Verrin electrique
 Converti un mouvement de
rotation en mouvement de
translation
 Utilisé dans beaucoup
d’equipements qui demandent ce
genre de mouvement.

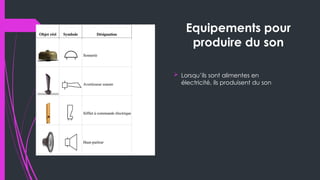

21. Equipements pour
produire du son
 Lorsqu’ils sont alimentes en
électricité, ils produisent du son

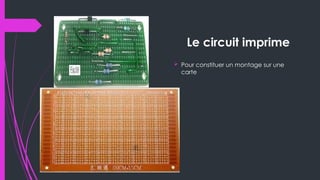

22. Le circuit imprime
 Pour constituer un montage sur une
carte

23. La plaque d’essai

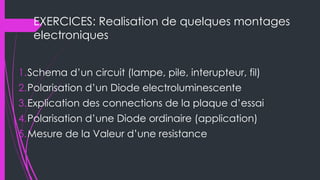

24. EXERCICES: Realisation de quelques montages
electroniques
1.Schema d’un circuit (lampe, pile, interupteur, fil)
2.Polarisation d’un Diode electroluminescente
3.Explication des connections de la plaque d’essai
4.Polarisation d’une Diode ordinaire (application)
5.Mesure de la Valeur d’une resistance

25. THANK YOU
