1. Mesures en 3D stéréoscopique
16 novembre 2011
Marc Léger - mleger@ina.fr
01
Fondamentaux de la 3D stéréoscopique

2. Fondamentaux de la 3D
Stéréoscopie
• 2 caméras
• 2 images
• 1 image destinée à chaque oeil
|
Mesur es en 3D stéréoscopique 16 novembre 2011 3
COMMENT VOYONS NOUS LE RELIEF ?
Restitution des points homologues
• Points homologues confondus
• Parallaxe nulle
L’objet parait sur l’écran
|
Mesur es en 3D stéréoscopique 16 novembre 2011 4

3. COMMENT VOYONS NOUS LE RELIEF ?
Restitution des points homologues
• Points homologues croisés:
• Parallaxe négative
L’objet parait devant l’écran,
C’est l’effet de JAILLISSEMENT
|
Mesur es en 3D stéréoscopique 16 novembre 2011 5
COMMENT VOYONS NOUS LE RELIEF ?
Restitution des points homologues
• Points homologues homonymes:
• Parallaxe positive
L’objet parait derrière l’écran.
C’est l’effet FENETRE
|
Mesur es en 3D stéréoscopique 16 novembre 2011 6

4. COMMENT VOYONS NOUS LE RELIEF ?
Restitution des points homologues
• Points homologues et séparés de plus de 65mm :
Diplopie
|
Mesur es en 3D stéréoscopique 16 novembre 2011 7
COMMENT VOYONS NOUS LE RELIEF ?
Zone de confort
• Jamais de divergence!!!
• Pas trop de parallaxe négative
• Rivalité convergence/accommodation
• Zones de rivalités rétiniennes
• Épaisseur de la boîte scénique variable :
> Taille de l’écran
> Distance du spectateur à l’écran
|
Mesur es en 3D stéréoscopique 16 novembre 2011 8

5. Exemple de spécifications techniques :
Stéréoscopie
• Réglages pour écrans entre 46’’ et 70’’
• Sujet principal dans la fenêtre stéréoscopique
• Parallaxe pour la majorité des plans : entre -1% et +2%
• Pas de violation de fenêtre stéréoscopique
Programmes 3D
• Pas plus de 25% de programmes convertis
Enregistrement
Débit minimum : 100 Mbit/s par œil
• HDCAM SR en dual link
• Une bande par œil avec TC synchrone
HDCAM SR, HDCAM, DVCPROHD, D5HD, MPEG-2 Intra à 100Mb/s
|
Mesur es en 3D stéréoscopique 16 novembre 2011 9
Transport d’un signal 3D stéréoscopique
02

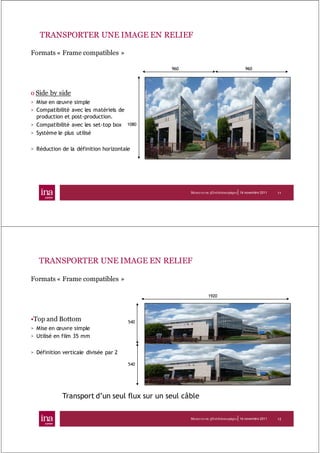

6. TRANSPORTER UNE IMAGE EN RELIEF
Formats « Frame compatibles »
960 960
o Side by side
> Mise en œuvre simple
> Compatibilité avec les matériels de
production et post-production.
> Compatibilité avec les set-top box 1080
> Système le plus utilisé
> Réduction de la définition horizontale
|
Mesur es en 3D stéréoscopique 16 novembre 2011 11
TRANSPORTER UNE IMAGE EN RELIEF
Formats « Frame compatibles »
1920
•Top and Bottom 540
> Mise en œuvre simple
> Utilisé en film 35 mm
> Définition verticale divisée par 2
540
Transport d’un seul flux sur un seul câble
|
Mesur es en 3D stéréoscopique 16 novembre 2011 12

7. TRANSPORTER UNE IMAGE EN RELIEF
Transport de « 2 images séparées »
G
• Liaison HDMI 1.4 D
> Pas de perte de définition
> Transmission séquentielle des images G et D G
> Utilisation en grand public seulement
D
• Double liaison HD-SDI (Dual Link)
> Pas de perte de définition
> Genlock entre les sources
> Utilisation d’infrastructures existantes
• Liaison 3 Gbits/s
> Pas de perte de définition
> Genlock entre les sources
> Câblage simplifié
Flux image gauche Flux image droite
|
Mesur es en 3D stéréoscopique 16 novembre 2011 13
TRANSPORTER UNE IMAGE EN RELIEF
Interface 3 Gbits Level-B (SMPTE 424 et 425M)
• Liaison sur un seul câble BNC
• Fréquence d’horloge double du HDSDI (2.97Gbits/s)
• Multiplexage mot à mot des flux des images gauche et droite
|
Mesur es en 3D stéréoscopique 16 novembre 2011 14

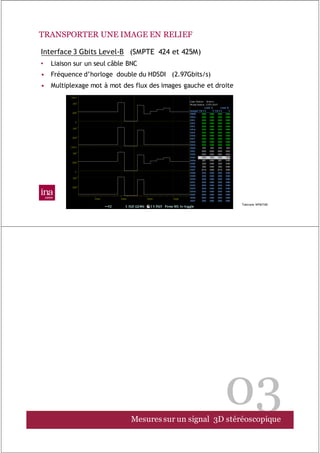

8. TRANSPORTER UNE IMAGE EN RELIEF
Interface 3 Gbits Level-B (SMPTE 424 et 425M)
• Liaison sur un seul câble BNC
• Fréquence d’horloge double du HDSDI (2.97Gbits/s)
• Multiplexage mot à mot des flux des images gauche et droite
|
Mesur es en 3D stéréoscopique 16 novembre 2011 15
Tektronix WFM7100
03
Mesures sur un signal 3D stéréoscopique

9. Mesures sur un signal 3Ds en dual link
Vérification des deux liens HDSDI
Utilisation d’un oscilloscope à 2 voies
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 17
Mesures sur un signal 3Ds en dual link
Vérification de la phase des deux liens HDSDI
Les signaux doivent être en phase H et V
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 18

10. Mesures sur un signal 3Ds en dual link
Vérification de la phase des deux liens HDSDI
Les signaux doivent être en phase H et V
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 19
Modes de visualisation
• Mix
• Anaglyphe
• Différence
• Quad Diamond
• Checkerboard
• Histogrammes
• Tags
• Depth budget
|
Mesur es en 3D stéréoscopique 16 novembre 2011 20

11. Visualisation en mix
L’appareil de mesure doit pouvoir redresser l’image droite
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 21
Visualisation en mix
L’appareil de mesure doit pouvoir redresser l’image droite
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 22

12. Anaglyphe
Mise en évidence de disparité verticale
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 23
Anaglyphe
Mesure de la parallaxe dans les lointains
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 24

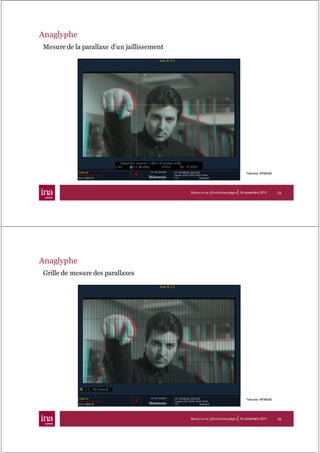

13. Anaglyphe
Mesure de la parallaxe d’un jaillissement
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 25
Anaglyphe
Grille de mesure des parallaxes
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 26

14. Différence
Parallaxe verticale : mauvais alignement des caméras (tilt)
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 27
Différence
Rotation : différence d’assiette entre les 2 caméras
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 28

15. Différence
Différence de zoom entre les caméras
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 29
Différence
Alignement correct des caméras
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 30

16. Checkerboard
Visualisation de différences d’étalonnage
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 31
Checkerboard
Visualisation de différences d’étalonnage
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 32

17. Checkerboard
Visualisation de différences d’étalonnage
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 33
Mode Quad Diamond
Représentation des disparités gauche-droite en Y-R-V-B
Delta Delta
Absence de disparité : 700mv 700mv
Un trait vertical dans chaque
diamant
Ov Ov
Delta Delta
700mv 700mv
Ov Ov
|
Mesur es en 3D stéréoscopique 16 novembre 2011 34

18. Quad Diamond
Alignement correct des caméras
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 35
Quad Diamond
Différence d’exposition entre les caméras
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 36

19. Quad Diamond
Différence colorimétrique entre les caméras
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 37
Quad Diamond
Différence de zoom entre les caméras
Tektronix WFM8300
|
Mesur es en 3D stéréoscopique 16 novembre 2011 38

20. Histogrammes / Vecteurscope
Sony 3D-b ox
|
Mesur es en 3D stéréoscopique 16 novembre 2011 39
Histogrammes / Vecteurscope
Sony 3D-b ox
|
Mesur es en 3D stéréoscopique 16 novembre 2011 40

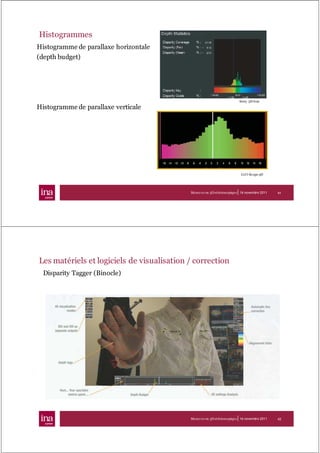

21. Histogrammes
Histogramme de parallaxe horizontale
(depth budget)
Sony 3D-b ox
Histogramme de parallaxe verticale
Cel l-Sc ope 3D
|
Mesur es en 3D stéréoscopique 16 novembre 2011 41
Les matériels et logiciels de visualisation / correction
Disparity Tagger (Binocle)
|
Mesur es en 3D stéréoscopique 16 novembre 2011 42

22. Les matériels de visualisation / correction de la stéréoscopie
3D Box (Sony)
|
Mesur es en 3D stéréoscopique 16 novembre 2011 43
Les matériels de visualisation / correction de la stéréoscopie
Pure (Stereolabs)
|
Mesur es en 3D stéréoscopique 16 novembre 2011 44

23. Conclusion
La 3D-stéréoscopique : Une exigence de qualité
• Correction obligatoire des images tournées
• Des contrôles à chaque étape de la chaîne
• Des outils et des modes de visualisations efficaces
pour appréhender la qualité de la stéréoscopie
|
Mesur es en 3D stéréoscopique 16 novembre 2011 45
