Programmation OO
Les sockets
Enseignant: Hamdi ELLOUZI
1
Alphabet et langage
2

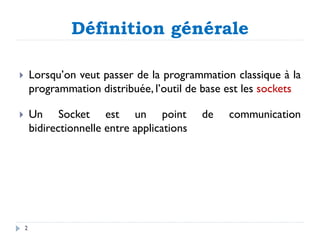

Définition générale
2
 Lorsqu’on veut passer de la programmation classique à la
programmation distribuée, l’outil de base est les sockets
 Un Socket est un point de communication
bidirectionnelle entre applications
Définition générale
 Introduit dans Unix dans les années 80
 Un Socket est un point de communication
bidirectionnelle entre applications permettant d’utiliser
l’interface de transport (TCP-UDP).
 Représentation point à point d’un flux de données
A B
Application
Socket Write
Write
Read
Read
4

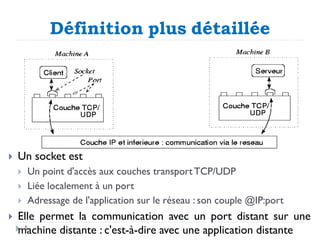

Définition plus détaillée
 Un socket est
 Un point d'accès aux couches transport TCP/UDP
 Liée localement à un port
 Adressage de l'application sur le réseau : son couple @IP:port
 Elle permet la communication avec un port distant sur une
machine distante : c'est-à-dire avec une application distante
5

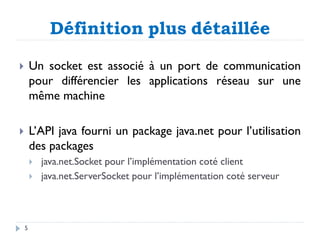

 Un socket est associé à un port de communication
pour différencier les applications réseau sur une
même machine
 L’API java fourni un package java.net pour l’utilisation
des packages
 java.net.Socket pour l’implémentation coté client
 java.net.ServerSocket pour l’implémentation coté serveur
Définition plus détaillée
5

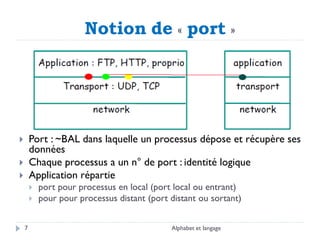

Notion de « port »
Alphabet et langage
7
 Port : ~BAL dans laquelle un processus dépose et récupère ses
données
 Chaque processus a un n° de port : identité logique
 Application répartie
 port pour processus en local (port local ou entrant)
 pour pour processus distant (port distant ou sortant)

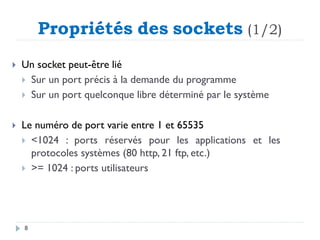

Propriétés des sockets (1/2)
 Un socket peut-être lié
 Sur un port précis à la demande du programme
 Sur un port quelconque libre déterminé par le système
 Le numéro de port varie entre 1 et 65535
 <1024 : ports réservés pour les applications et les
protocoles systèmes (80 http, 21 ftp, etc.)
 >= 1024 : ports utilisateurs
8

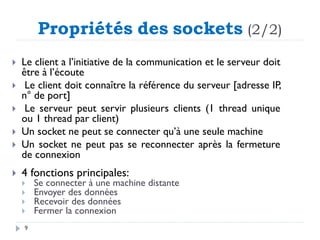

Propriétés des sockets (2/2)
 Le client a l’initiative de la communication et le serveur doit
être à l’écoute
 Le client doit connaître la référence du serveur [adresse IP,
n° de port]
 Le serveur peut servir plusieurs clients (1 thread unique
ou 1 thread par client)
 Un socket ne peut se connecter qu’à une seule machine
 Un socket ne peut pas se reconnecter après la fermeture
de connexion
 4 fonctions principales:
 Se connecter à une machine distante
 Envoyer des données
 Recevoir des données
 Fermer la connexion
9
ServerSocket(1234)
Socket(“128.250.25.158”, 1234)
Output/write stream
Input/read stream
Peut être un nom complet “www.isima.rnu.tn”
Client
Server
9

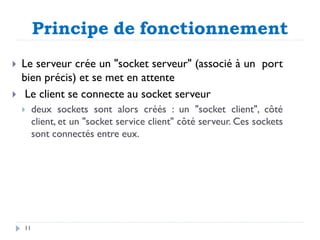

Principe de fonctionnement
Principe de fonctionnement
 Le serveur crée un "socket serveur" (associé à un port
bien précis) et se met en attente
 Le client se connecte au socket serveur
 deux sockets sont alors créés : un "socket client", côté
client, et un "socket service client" côté serveur. Ces sockets
sont connectés entre eux.
11

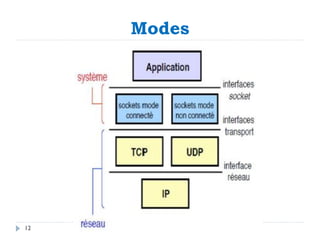

Modes
12

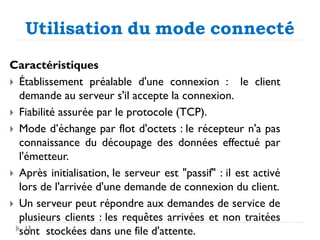

Utilisation du mode connecté
Caractéristiques
 Établissement préalable d'une connexion : le client
demande au serveur s'il accepte la connexion.
 Fiabilité assurée par le protocole (TCP).
 Mode d’échange par flot d'octets : le récepteur n'a pas
connaissance du découpage des données effectué par
l'émetteur.
 Après initialisation, le serveur est "passif" : il est activé
lors de l'arrivée d'une demande de connexion du client.
 Un serveur peut répondre aux demandes de service de
plusieurs clients : les requêtes arrivées et non traitées
sont stockées dans une file d'attente.
13
Utilisation du mode connecté
Contraintes
 Le client doit avoir accès à l’adresse du serveur (adresse IP,
n° de port).
Modes de gestion des requêtes
 Itératif : le processus traite les requêtes les unes après les
autres.
 Concurrent : création d'un processus fils (ou thread) pour
chaque client. (serveur multi-threadé)
14

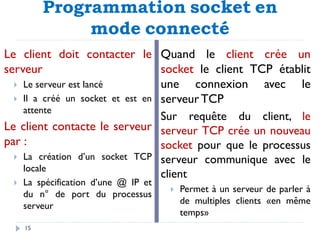

Programmation socket en
mode connecté
15
Le client doit contacter le
serveur
 Le serveur est lancé
 Il a créé un socket et est en
attente
Le client contacte le serveur
par :
 La création d’un socket TCP
locale
 La spécification d’une @ IP et
du n° de port du processus
serveur
Quand le client crée un
socket le client TCP établit
une connexion avec le
serveur TCP
Sur requête du client, le
serveur TCP crée un nouveau
socket pour que le processus
serveur communique avec le
client
 Permet à un serveur de parler à
de multiples clients «en même
temps»

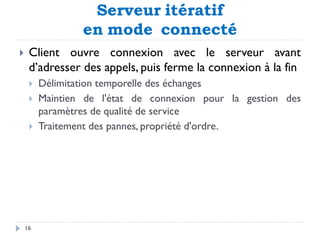

Serveur itératif
en mode connecté
 Client ouvre connexion avec le serveur avant
d’adresser des appels, puis ferme la connexion à la fin
 Délimitation temporelle des échanges
 Maintien de l'état de connexion pour la gestion des
paramètres de qualité de service
 Traitement des pannes, propriété d'ordre.
16

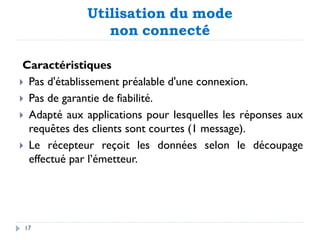

Utilisation du mode
non connecté
Caractéristiques
 Pas d'établissement préalable d'une connexion.
 Pas de garantie de fiabilité.
 Adapté aux applications pour lesquelles les réponses aux
requêtes des clients sont courtes (1 message).
 Le récepteur reçoit les données selon le découpage
effectué par l’émetteur.
17

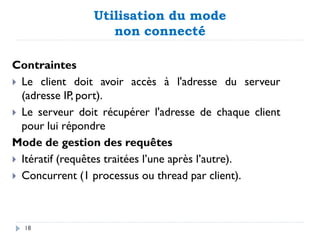

Utilisation du mode
non connecté
Contraintes
 Le client doit avoir accès à l'adresse du serveur
(adresse IP, port).
 Le serveur doit récupérer l'adresse de chaque client
pour lui répondre
Mode de gestion des requêtes
 Itératif (requêtes traitées l’une après l’autre).
 Concurrent (1 processus ou thread par client).
18
Serveur itératif en mode
non connecté
 Le client peut envoyer une requête au serveur à tout
moment.
 Mode léger permettant
 Le traitement non ordonné des appels.
 L'absence de mémorisation entre requêtes successives
(serveur sans données rémanentes et sans état).
19
Alphabet et langage
20

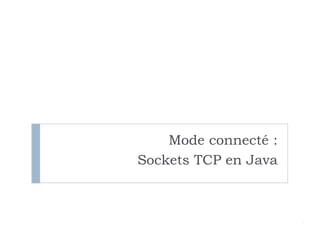

Mode connecté :
Sockets TCP en Java

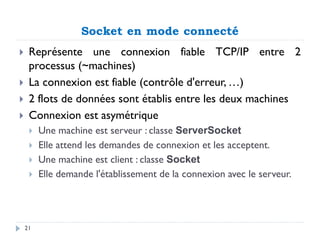

Socket en mode connecté
 Représente une connexion fiable TCP/IP entre 2
processus (~machines)
 La connexion est fiable (contrôle d'erreur, …)
 2 flots de données sont établis entre les deux machines
 Connexion est asymétrique
 Une machine est serveur : classe ServerSocket
 Elle attend les demandes de connexion et les acceptent.
 Une machine est client : classe Socket
 Elle demande l'établissement de la connexion avec le serveur.
21
Serveur TCP
 Crée le ServerSocket :
ServerSocket listenSocket = new ServerSocket(port);
 Attend les demandes de connexion et crée un socket pour le dialogue :
Socket clientSocket = listenSocket.accept();
 Récupère les flux d'entrée et de sortie :
InputStream in = clientSocket.getInputStream();
OutputStream out = clientSocket.getOutputStream();
 Dialogue avec le client.
22

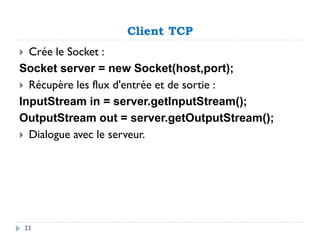

Client TCP
 Crée le Socket :
Socket server = new Socket(host,port);
 Récupère les flux d'entrée et de sortie :
InputStream in = server.getInputStream();
OutputStream out = server.getOutputStream();
 Dialogue avec le serveur.
23

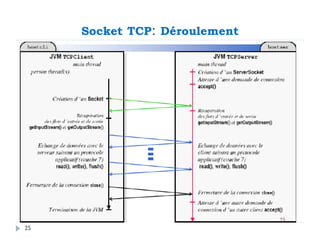

Socket TCP: Déroulement
25

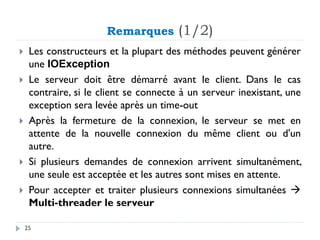

Remarques (1/2)
 Les constructeurs et la plupart des méthodes peuvent générer
une IOException
 Le serveur doit être démarré avant le client. Dans le cas
contraire, si le client se connecte à un serveur inexistant, une
exception sera levée après un time-out
 Après la fermeture de la connexion, le serveur se met en
attente de la nouvelle connexion du même client ou d'un
autre.
 Si plusieurs demandes de connexion arrivent simultanément,
une seule est acceptée et les autres sont mises en attente.

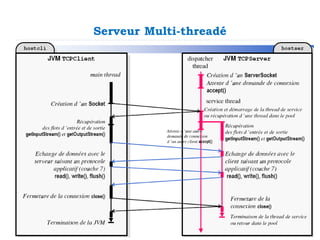

 Pour accepter et traiter plusieurs connexions simultanées →
Multi-threader le serveur
25

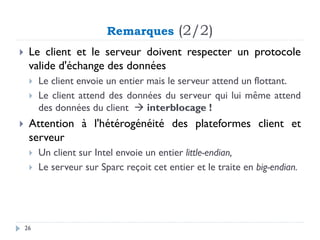

Remarques (2/2)
 Le client et le serveur doivent respecter un protocole
valide d'échange des données
 Le client envoie un entier mais le serveur attend un flottant.
 Le client attend des données du serveur qui lui même attend
des données du client → interblocage !
 Attention à l'hétérogénéité des plateformes client et
serveur
 Un client sur Intel envoie un entier little-endian,
 Le serveur sur Sparc reçoit cet entier et le traite en big-endian.
26
Échange de données
2 types d'échanges possibles :
 Échange en mode Ligne (chaînes de caractères)
 Requêtes et réponses : une ou plusieurs lignes de texte (ASCII,
UTF-8, UniCode, ...)
 En JAVA (Utilisation des Classes BufferedReader /
BufferedWriter )
 Exemples: HTTP, SMTP,…
 Échange en mode Bloc d'octets (de bytes)
 Requêtes et réponses : blocs d'octets d'une taille et d'un format
connus de l'autre
 En JAVA(Utilisation possible des Classes DataInputStream /
DataOutputStream )
 Exemples : RPC, RMI, CORBA,...
27

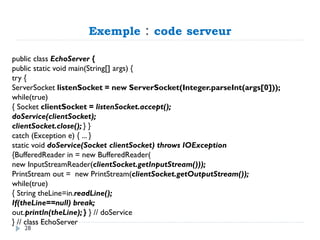

Exemple : code serveur
public class EchoServer {
public static void main(String[] args) {
try {
ServerSocket listenSocket = new ServerSocket(Integer.parseInt(args[0]));
while(true)
{ Socket clientSocket = listenSocket.accept();
doService(clientSocket);
clientSocket.close(); } }
catch (Exception e) { ... }
static void doService(Socket clientSocket) throws IOException
{BufferedReader in = new BufferedReader(
new InputStreamReader(clientSocket.getInputStream()));
PrintStream out = new PrintStream(clientSocket.getOutputStream());
while(true)
{ String theLine=in.readLine();
If(theLine==null) break;
out.println(theLine); } } // doService
} // class EchoServer
28
Exemple : code client
public class EchoClient {
public static void main(String[] args) {
Socket theSocket = null;
BufferedReader theInputStream = null;
BufferedReader userInput = null;
PrintStream theOutputStream = null;
String theLine = null;
try {
theSocket = new Socket(args[0], Integer.parseInt(args[1]));
theOutputStream = new PrintStream(theSocket.getOutputStream());
theInputStream = new BufferedReader(
new InputStreamReader(theSocket.getInputStream()));
userInput = new BufferedReader(
new InputStreamReader(System.in));
29

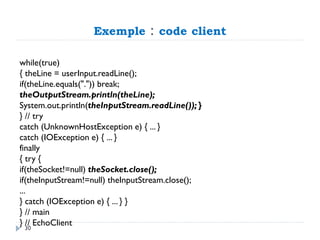

Exemple : code client
while(true)
{ theLine = userInput.readLine();
if(theLine.equals(".")) break;
theOutputStream.println(theLine);
System.out.println(theInputStream.readLine()); }
} // try
catch (UnknownHostException e) { ... }
catch (IOException e) { ... }
finally
{ try {
if(theSocket!=null) theSocket.close();
if(theInputStream!=null) theInputStream.close();
...
} catch (IOException e) { ... } }
} // main
} // EchoClient
30
Exemple 2 : code client
Alphabet et langage
31
 Le client lit du clavier (stream
inFromUser), et envoie au
serveur via la socket (stream
outToServer)
 Le serveur lit le flux
provenant de la socket
 Il convertit les données en les
mettant en majuscule et les
renvoit au client
 Le client lit et affiche les
données modifiées lui arrivant
via la socket (stream
inFromServer)
Exceptions
 java.net.BindException
 Erreur de liaison à une adresse locale (le port est peut être déjà utilisé)
 java.net.ConnectException
 Refus de connexion par l'hôte (aucun "process" écoute le port, …)
 java.net.NoRouteToHostException
 L'hôte n'est pas joignable
 java.net.ProtocolException
 Erreur du protocole (TCP, …)
 java.net.SocketException
 Erreur du protocole (TCP, …)
 java.net.UnknownHostException
 Erreur de DNS
32
Gestion du parallélisme sur le
serveur
1er Cas: 1 seul processus serveur
 Si clients sont multiples →traités en séquence
 La longueur maximale de la file d’attente peut être
spécifiée lors de la création du socket serveur.
2ème cas: un schéma "multi-threads" :
 Thread veilleur (serveur) doit créer explicitement un
nouveau thread exécutant (servant) à chaque nouvelle
connexion d'un client
 Un socket différent "service client" est créé pour chaque
client
 Le thread veilleur se remet ensuite en attente.
33
Serveur Multi-threadé
34

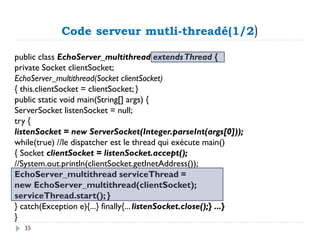

Code serveur mutli-threadé(1/2)
public class EchoServer_multithread extendsThread {
private Socket clientSocket;
EchoServer_multithread(Socket clientSocket)
{ this.clientSocket = clientSocket; }
public static void main(String[] args) {
ServerSocket listenSocket = null;
try {
listenSocket = new ServerSocket(Integer.parseInt(args[0]));
while(true) //le dispatcher est le thread qui exécute main()
{ Socket clientSocket = listenSocket.accept();
//System.out.println(clientSocket.getInetAddress());
EchoServer_multithread serviceThread =
new EchoServer_multithread(clientSocket);
serviceThread.start(); }
} catch(Exception e){...} finally{... listenSocket.close();} ...}
}
35
Code serveur mutli-threadé(2/2)
public void run() {
try { doService(clientSocket); clientSocket.close(); }
catch (IOException e) { ... } }
public void doService(Socket clientSocket) throws IOException
{ BufferedReader in;
PrintStream out;
in = new BufferedReader(
new InputStreamReader(clientSocket.getInputStream()));
out = new PrintStream(clientSocket.getOutputStream());
while(true) {
String theLine=in.readLine();
if(theLine.equals(".")) break;//thread de service doit terminer
out.println(theLine); }
} // doService
} // classe EchoServer_multithread
36
Alphabet et langage
37

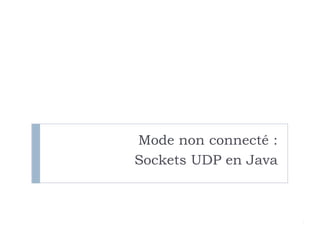

Mode non connecté :
Sockets UDP en Java

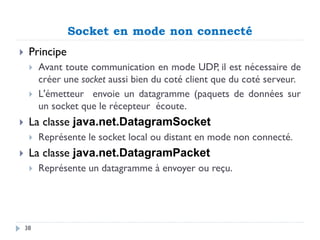

Socket en mode non connecté
 Principe
 Avant toute communication en mode UDP, il est nécessaire de
créer une socket aussi bien du coté client que du coté serveur.
 L'émetteur envoie un datagramme (paquets de données sur
un socket que le récepteur écoute.
 La classe java.net.DatagramSocket
 Représente le socket local ou distant en mode non connecté.
 La classe java.net.DatagramPacket
 Représente un datagramme à envoyer ou reçu.
38
Client UDP (emetteur)
 Crée le DatagramSocket
DatagramSocket ms = new DatagramSocket();
 Construit un DatagramPacket
int len = 5;
byte[] data = new byte[len];
// data doit être "rempli" :
String message= " Hello "
data = message.getByte();
DatagramPacket outputPacket = new DatagramPacket(data,
data.length, receiverInetAddress, port);
 Envoie le DatagramPacket au serveur
ms.send(outputPacket);
39
Serveur UDP (récepteur)
 Crée le DatagramSocket lié à un port d ’écoute
DatagramSocket theSocket = new DatagramSocket(port);
 Construit un DatagramPacket pour la réception
byte[] incomingData = new byte[MAXLEN];
// ce buffer est vide
DatagramPacket incomingPacket = new DatagramPacket
(incomingData , incomingData.length );
 Réception du paquet puis utilisation
theSocket.receive(incomingPacket);
40

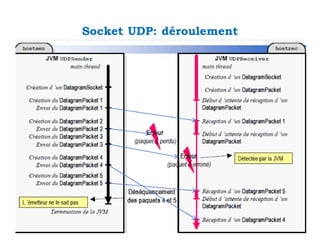

Socket UDP: déroulement
41

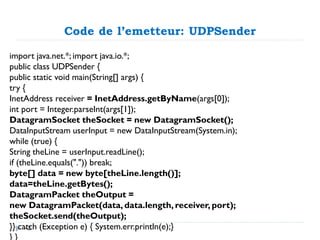

Code de l’emetteur: UDPSender
import java.net.*; import java.io.*;
public class UDPSender {
public static void main(String[] args) {
try {
InetAddress receiver = InetAddress.getByName(args[0]);
int port = Integer.parseInt(args[1]);
DatagramSocket theSocket = new DatagramSocket();
DataInputStream userInput = new DataInputStream(System.in);
while (true) {
String theLine = userInput.readLine();
if (theLine.equals(".")) break;
byte[] data = new byte[theLine.length()];
data=theLine.getBytes();
DatagramPacket theOutput =
new DatagramPacket(data, data.length, receiver, port);
theSocket.send(theOutput);
}} catch (Exception e) { System.err.println(e);}
42

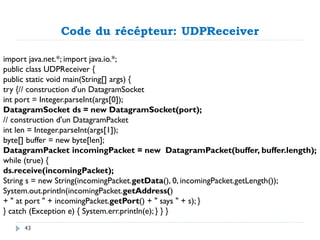

Code du récépteur: UDPReceiver
import java.net.*; import java.io.*;
public class UDPReceiver {
public static void main(String[] args) {
try {// construction d'un DatagramSocket
int port = Integer.parseInt(args[0]);
DatagramSocket ds = new DatagramSocket(port);
// construction d'un DatagramPacket
int len = Integer.parseInt(args[1]);
byte[] buffer = new byte[len];
DatagramPacket incomingPacket = new DatagramPacket(buffer, buffer.length);
while (true) {
ds.receive(incomingPacket);
String s = new String(incomingPacket.getData(), 0, incomingPacket.getLength());
System.out.println(incomingPacket.getAddress()
+ " at port " + incomingPacket.getPort() + " says " + s); }
} catch (Exception e) { System.err.println(e); } } }
43

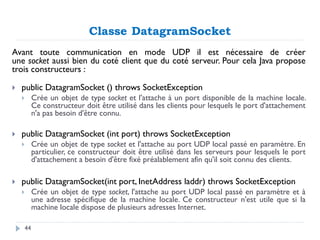

Classe DatagramSocket
Avant toute communication en mode UDP il est nécessaire de créer
une socket aussi bien du coté client que du coté serveur. Pour cela Java propose
trois constructeurs :
 public DatagramSocket () throws SocketException
 Crée un objet de type socket et l'attache à un port disponible de la machine locale.
Ce constructeur doit être utilisé dans les clients pour lesquels le port d'attachement
n'a pas besoin d'être connu.
 public DatagramSocket (int port) throws SocketException
 Crée un objet de type socket et l'attache au port UDP local passé en paramètre. En
particulier, ce constructeur doit être utilisé dans les serveurs pour lesquels le port
d'attachement a besoin d'être fixé préalablement afin qu'il soit connu des clients.
 public DatagramSocket(int port, InetAddress laddr) throws SocketException
 Crée un objet de type socket, l'attache au port UDP local passé en paramètre et à
une adresse spécifique de la machine locale. Ce constructeur n'est utile que si la
machine locale dispose de plusieurs adresses Internet.
44

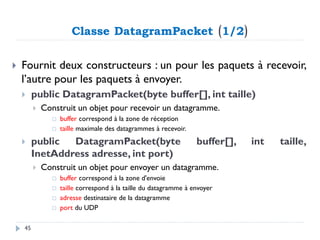

Classe DatagramPacket (1/2)
 Fournit deux constructeurs : un pour les paquets à recevoir,
l’autre pour les paquets à envoyer.
 public DatagramPacket(byte buffer[], int taille)
 Construit un objet pour recevoir un datagramme.
 buffer correspond à la zone de réception
 taille maximale des datagrammes à recevoir.
 public DatagramPacket(byte buffer[], int taille,
InetAddress adresse, int port)
 Construit un objet pour envoyer un datagramme.
 buffer correspond à la zone d'envoie
 taille correspond à la taille du datagramme à envoyer
 adresse destinataire de la datagramme
 port du UDP
45

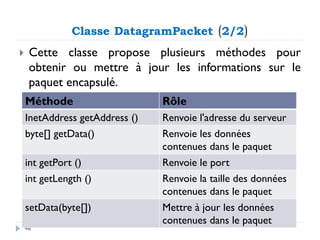

Classe DatagramPacket (2/2)
 Cette classe propose plusieurs méthodes pour
obtenir ou mettre à jour les informations sur le
paquet encapsulé.
46
Méthode Rôle
InetAddress getAddress () Renvoie l'adresse du serveur
byte[] getData() Renvoie les données
contenues dans le paquet
int getPort () Renvoie le port
int getLength () Renvoie la taille des données
contenues dans le paquet
setData(byte[]) Mettre à jour les données
contenues dans le paquet

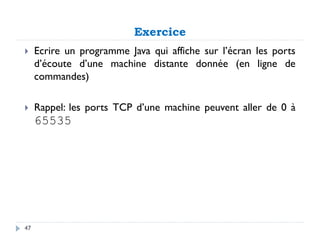

Exercice
 Ecrire un programme Java qui affiche sur l’écran les ports
d’écoute d’une machine distante donnée (en ligne de
commandes)
 Rappel: les ports TCP d’une machine peuvent aller de 0 à
65535
47

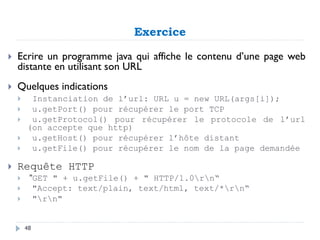

Exercice
 Ecrire un programme java qui affiche le contenu d’une page web
distante en utilisant son URL
 Quelques indications
 Instanciation de l’url: URL u = new URL(args[i]);
 u.getPort() pour récupérer le port TCP
 u.getProtocol() pour récupérer le protocole de l’url
(on accepte que http)
 u.getHost() pour récupérer l’hôte distant
 u.getFile() pour récupérer le nom de la page demandée
 Requête HTTP
 "GET " + u.getFile() + " HTTP/1.0rn“
 "Accept: text/plain, text/html, text/*rn“
 "rn"
48

Contenu connexe

Tendances

Appels de procédures distants (RPC)
Appels de procédures distants (RPC)Appels de procédures distants (RPC)
Appels de procédures distants (RPC)Heithem Abbes

Rapport application chat
Rapport application chatRapport application chat
Rapport application chatTbatou sanae

Présentation de RMI Java
Présentation de RMI JavaPrésentation de RMI Java
Présentation de RMI JavaZakaria Bouazza

Chapitre-4-Programmation-réseau-avec-les-sockets.pdf
Chapitre-4-Programmation-réseau-avec-les-sockets.pdfChapitre-4-Programmation-réseau-avec-les-sockets.pdf
Chapitre-4-Programmation-réseau-avec-les-sockets.pdfYoussefJamma

Programmation réseau en JAVA
Programmation réseau en JAVAProgrammation réseau en JAVA
Programmation réseau en JAVABachir Benyammi

Les Streams de Java 8
Les Streams de Java 8Les Streams de Java 8
Les Streams de Java 8Antoine Rey

Tp2 - WS avec JAXRS
Tp2 - WS avec JAXRSTp2 - WS avec JAXRS
Tp2 - WS avec JAXRSLilia Sfaxi

eServices-Tp1: Web Services
eServices-Tp1: Web ServiceseServices-Tp1: Web Services
eServices-Tp1: Web ServicesLilia Sfaxi

Système répartis avec RMI
Système répartis avec RMISystème répartis avec RMI
Système répartis avec RMIKorteby Farouk

Architecture Client-Serveur
Architecture Client-Serveur Architecture Client-Serveur
Architecture Client-Serveur Khalid EDAIG

Cours 2 les architectures reparties
Cours 2 les architectures repartiesCours 2 les architectures reparties
Cours 2 les architectures repartiesMariem ZAOUALI

Chp3 - Les Services Web
Chp3 - Les Services WebChp3 - Les Services Web
Chp3 - Les Services WebLilia Sfaxi

Socket tcp ip client server on langace c
Socket tcp ip client server on langace c Socket tcp ip client server on langace c
Socket tcp ip client server on langace c mouad Lousimi

applications-reparties
applications-repartiesapplications-reparties
applications-repartiesmourad50


Tendances (20)

Appels de procédures distants (RPC)
Appels de procédures distants (RPC)Appels de procédures distants (RPC)
Appels de procédures distants (RPC)

Rapport application chat
Rapport application chatRapport application chat
Rapport application chat

Présentation de RMI Java
Présentation de RMI JavaPrésentation de RMI Java
Présentation de RMI Java

Rapport projet final system reparti
Rapport projet final system repartiRapport projet final system reparti
Rapport projet final system reparti

Chapitre-4-Programmation-réseau-avec-les-sockets.pdf
Chapitre-4-Programmation-réseau-avec-les-sockets.pdfChapitre-4-Programmation-réseau-avec-les-sockets.pdf
Chapitre-4-Programmation-réseau-avec-les-sockets.pdf

TP2 RMI
TP2 RMITP2 RMI
TP2 RMI

Support de cours angular
Support de cours angularSupport de cours angular
Support de cours angular

Programmation réseau en JAVA
Programmation réseau en JAVAProgrammation réseau en JAVA
Programmation réseau en JAVA

Servlets et JSP
Servlets et JSPServlets et JSP
Servlets et JSP

Les Streams de Java 8
Les Streams de Java 8Les Streams de Java 8
Les Streams de Java 8

Tp2 - WS avec JAXRS
Tp2 - WS avec JAXRSTp2 - WS avec JAXRS
Tp2 - WS avec JAXRS

eServices-Tp1: Web Services
eServices-Tp1: Web ServiceseServices-Tp1: Web Services
eServices-Tp1: Web Services

Protocole ARP/RARP
Protocole ARP/RARPProtocole ARP/RARP
Protocole ARP/RARP

Système répartis avec RMI
Système répartis avec RMISystème répartis avec RMI
Système répartis avec RMI

Architecture Client-Serveur
Architecture Client-Serveur Architecture Client-Serveur
Architecture Client-Serveur

Cours 2 les architectures reparties
Cours 2 les architectures repartiesCours 2 les architectures reparties
Cours 2 les architectures reparties

Chp3 - Les Services Web
Chp3 - Les Services WebChp3 - Les Services Web
Chp3 - Les Services Web

Socket tcp ip client server on langace c
Socket tcp ip client server on langace c Socket tcp ip client server on langace c
Socket tcp ip client server on langace c

Polymorphisme, interface et classe abstraite
Polymorphisme, interface et classe abstraitePolymorphisme, interface et classe abstraite
Polymorphisme, interface et classe abstraite

applications-reparties
applications-repartiesapplications-reparties
applications-reparties


Similaire à Les socket ing1_issat

Similaire à Les socket ing1_issat (20)

Les sockets.pptx
Les sockets.pptxLes sockets.pptx
Les sockets.pptx

Le Réseau et Java
Le Réseau et JavaLe Réseau et Java
Le Réseau et Java

Support Cours de Python et Réseaux.pptx
Support Cours de Python et Réseaux.pptxSupport Cours de Python et Réseaux.pptx
Support Cours de Python et Réseaux.pptx

Chap7_JavaNet.pdf
Chap7_JavaNet.pdfChap7_JavaNet.pdf
Chap7_JavaNet.pdf

8-socket.pdf
8-socket.pdf8-socket.pdf
8-socket.pdf

module_I6_Sockets.pdf
module_I6_Sockets.pdfmodule_I6_Sockets.pdf
module_I6_Sockets.pdf

Chap7 java net
Chap7 java netChap7 java net
Chap7 java net

Développement informatique : Programmation réseau
Développement informatique : Programmation réseauDéveloppement informatique : Programmation réseau
Développement informatique : Programmation réseau

Chapitre 3 Comprendre la notion de socket.docx
Chapitre 3 Comprendre la notion de socket.docxChapitre 3 Comprendre la notion de socket.docx
Chapitre 3 Comprendre la notion de socket.docx

173544 introduction-aux-sockets
173544 introduction-aux-sockets173544 introduction-aux-sockets
173544 introduction-aux-sockets

RAPPORT DU PREMIER MINI PROJET «FORUM DE CHAT» Novembre 2005.pdf
RAPPORT DU PREMIER MINI PROJET «FORUM DE CHAT» Novembre 2005.pdfRAPPORT DU PREMIER MINI PROJET «FORUM DE CHAT» Novembre 2005.pdf
RAPPORT DU PREMIER MINI PROJET «FORUM DE CHAT» Novembre 2005.pdf

Advanced html5
Advanced html5Advanced html5
Advanced html5

Chapitre 6 - Protocoles TCP/IP, UDP/IP
Chapitre 6  - Protocoles TCP/IP, UDP/IPChapitre 6  - Protocoles TCP/IP, UDP/IP
Chapitre 6 - Protocoles TCP/IP, UDP/IP

Applications_Slide.pdf
Applications_Slide.pdfApplications_Slide.pdf
Applications_Slide.pdf

Etude de la WIFI sur NS2
Etude de la WIFI sur NS2Etude de la WIFI sur NS2
Etude de la WIFI sur NS2

SdE 11 - Reseau
SdE 11 - ReseauSdE 11 - Reseau
SdE 11 - Reseau

SDE 10 - Reseau
SDE 10 - ReseauSDE 10 - Reseau
SDE 10 - Reseau

Ch3_Couche application.pptx
Ch3_Couche application.pptxCh3_Couche application.pptx
Ch3_Couche application.pptx

spring.pdf
spring.pdfspring.pdf
spring.pdf

cours_sockets_chap3 patie_I_22_03_2020.pdf
cours_sockets_chap3 patie_I_22_03_2020.pdfcours_sockets_chap3 patie_I_22_03_2020.pdf
cours_sockets_chap3 patie_I_22_03_2020.pdf


Les socket ing1_issat

  • 3. Définition générale 2  Lorsqu’on veut passer de la programmation classique à la programmation distribuée, l’outil de base est les sockets  Un Socket est un point de communication bidirectionnelle entre applications
  • 4. Définition générale  Introduit dans Unix dans les années 80  Un Socket est un point de communication bidirectionnelle entre applications permettant d’utiliser l’interface de transport (TCP-UDP).  Représentation point à point d’un flux de données A B Application Socket Write Write Read Read 4
  • 5. Définition plus détaillée  Un socket est  Un point d'accès aux couches transport TCP/UDP  Liée localement à un port  Adressage de l'application sur le réseau : son couple @IP:port  Elle permet la communication avec un port distant sur une machine distante : c'est-à-dire avec une application distante 5
  • 6.  Un socket est associé à un port de communication pour différencier les applications réseau sur une même machine  L’API java fourni un package java.net pour l’utilisation des packages  java.net.Socket pour l’implémentation coté client  java.net.ServerSocket pour l’implémentation coté serveur Définition plus détaillée 5
  • 7. Notion de « port » Alphabet et langage 7  Port : ~BAL dans laquelle un processus dépose et récupère ses données  Chaque processus a un n° de port : identité logique  Application répartie  port pour processus en local (port local ou entrant)  pour pour processus distant (port distant ou sortant)
  • 8. Propriétés des sockets (1/2)  Un socket peut-être lié  Sur un port précis à la demande du programme  Sur un port quelconque libre déterminé par le système  Le numéro de port varie entre 1 et 65535  <1024 : ports réservés pour les applications et les protocoles systèmes (80 http, 21 ftp, etc.)  >= 1024 : ports utilisateurs 8
  • 9. Propriétés des sockets (2/2)  Le client a l’initiative de la communication et le serveur doit être à l’écoute  Le client doit connaître la référence du serveur [adresse IP, n° de port]  Le serveur peut servir plusieurs clients (1 thread unique ou 1 thread par client)  Un socket ne peut se connecter qu’à une seule machine  Un socket ne peut pas se reconnecter après la fermeture de connexion  4 fonctions principales:  Se connecter à une machine distante  Envoyer des données  Recevoir des données  Fermer la connexion 9
  • 10. ServerSocket(1234) Socket(“128.250.25.158”, 1234) Output/write stream Input/read stream Peut être un nom complet “www.isima.rnu.tn” Client Server 9 Principe de fonctionnement
  • 11. Principe de fonctionnement  Le serveur crée un "socket serveur" (associé à un port bien précis) et se met en attente  Le client se connecte au socket serveur  deux sockets sont alors créés : un "socket client", côté client, et un "socket service client" côté serveur. Ces sockets sont connectés entre eux. 11
  • 13. Utilisation du mode connecté Caractéristiques  Établissement préalable d'une connexion : le client demande au serveur s'il accepte la connexion.  Fiabilité assurée par le protocole (TCP).  Mode d’échange par flot d'octets : le récepteur n'a pas connaissance du découpage des données effectué par l'émetteur.  Après initialisation, le serveur est "passif" : il est activé lors de l'arrivée d'une demande de connexion du client.  Un serveur peut répondre aux demandes de service de plusieurs clients : les requêtes arrivées et non traitées sont stockées dans une file d'attente. 13
  • 14. Utilisation du mode connecté Contraintes  Le client doit avoir accès à l’adresse du serveur (adresse IP, n° de port). Modes de gestion des requêtes  Itératif : le processus traite les requêtes les unes après les autres.  Concurrent : création d'un processus fils (ou thread) pour chaque client. (serveur multi-threadé) 14
  • 15. Programmation socket en mode connecté 15 Le client doit contacter le serveur  Le serveur est lancé  Il a créé un socket et est en attente Le client contacte le serveur par :  La création d’un socket TCP locale  La spécification d’une @ IP et du n° de port du processus serveur Quand le client crée un socket le client TCP établit une connexion avec le serveur TCP Sur requête du client, le serveur TCP crée un nouveau socket pour que le processus serveur communique avec le client  Permet à un serveur de parler à de multiples clients «en même temps»
  • 16. Serveur itératif en mode connecté  Client ouvre connexion avec le serveur avant d’adresser des appels, puis ferme la connexion à la fin  Délimitation temporelle des échanges  Maintien de l'état de connexion pour la gestion des paramètres de qualité de service  Traitement des pannes, propriété d'ordre. 16
  • 17. Utilisation du mode non connecté Caractéristiques  Pas d'établissement préalable d'une connexion.  Pas de garantie de fiabilité.  Adapté aux applications pour lesquelles les réponses aux requêtes des clients sont courtes (1 message).  Le récepteur reçoit les données selon le découpage effectué par l’émetteur. 17
  • 18. Utilisation du mode non connecté Contraintes  Le client doit avoir accès à l'adresse du serveur (adresse IP, port).  Le serveur doit récupérer l'adresse de chaque client pour lui répondre Mode de gestion des requêtes  Itératif (requêtes traitées l’une après l’autre).  Concurrent (1 processus ou thread par client). 18
  • 19. Serveur itératif en mode non connecté  Le client peut envoyer une requête au serveur à tout moment.  Mode léger permettant  Le traitement non ordonné des appels.  L'absence de mémorisation entre requêtes successives (serveur sans données rémanentes et sans état). 19
  • 20. Alphabet et langage 20 Mode connecté : Sockets TCP en Java
  • 21. Socket en mode connecté  Représente une connexion fiable TCP/IP entre 2 processus (~machines)  La connexion est fiable (contrôle d'erreur, …)  2 flots de données sont établis entre les deux machines  Connexion est asymétrique  Une machine est serveur : classe ServerSocket  Elle attend les demandes de connexion et les acceptent.  Une machine est client : classe Socket  Elle demande l'établissement de la connexion avec le serveur. 21
  • 22. Serveur TCP  Crée le ServerSocket : ServerSocket listenSocket = new ServerSocket(port);  Attend les demandes de connexion et crée un socket pour le dialogue : Socket clientSocket = listenSocket.accept();  Récupère les flux d'entrée et de sortie : InputStream in = clientSocket.getInputStream(); OutputStream out = clientSocket.getOutputStream();  Dialogue avec le client. 22
  • 23. Client TCP  Crée le Socket : Socket server = new Socket(host,port);  Récupère les flux d'entrée et de sortie : InputStream in = server.getInputStream(); OutputStream out = server.getOutputStream();  Dialogue avec le serveur. 23
  • 25. Remarques (1/2)  Les constructeurs et la plupart des méthodes peuvent générer une IOException  Le serveur doit être démarré avant le client. Dans le cas contraire, si le client se connecte à un serveur inexistant, une exception sera levée après un time-out  Après la fermeture de la connexion, le serveur se met en attente de la nouvelle connexion du même client ou d'un autre.  Si plusieurs demandes de connexion arrivent simultanément, une seule est acceptée et les autres sont mises en attente.  Pour accepter et traiter plusieurs connexions simultanées → Multi-threader le serveur 25
  • 26. Remarques (2/2)  Le client et le serveur doivent respecter un protocole valide d'échange des données  Le client envoie un entier mais le serveur attend un flottant.  Le client attend des données du serveur qui lui même attend des données du client → interblocage !  Attention à l'hétérogénéité des plateformes client et serveur  Un client sur Intel envoie un entier little-endian,  Le serveur sur Sparc reçoit cet entier et le traite en big-endian. 26
  • 27. Échange de données 2 types d'échanges possibles :  Échange en mode Ligne (chaînes de caractères)  Requêtes et réponses : une ou plusieurs lignes de texte (ASCII, UTF-8, UniCode, ...)  En JAVA (Utilisation des Classes BufferedReader / BufferedWriter )  Exemples: HTTP, SMTP,…  Échange en mode Bloc d'octets (de bytes)  Requêtes et réponses : blocs d'octets d'une taille et d'un format connus de l'autre  En JAVA(Utilisation possible des Classes DataInputStream / DataOutputStream )  Exemples : RPC, RMI, CORBA,... 27
  • 28. Exemple : code serveur public class EchoServer { public static void main(String[] args) { try { ServerSocket listenSocket = new ServerSocket(Integer.parseInt(args[0])); while(true) { Socket clientSocket = listenSocket.accept(); doService(clientSocket); clientSocket.close(); } } catch (Exception e) { ... } static void doService(Socket clientSocket) throws IOException {BufferedReader in = new BufferedReader( new InputStreamReader(clientSocket.getInputStream())); PrintStream out = new PrintStream(clientSocket.getOutputStream()); while(true) { String theLine=in.readLine(); If(theLine==null) break; out.println(theLine); } } // doService } // class EchoServer 28
  • 29. Exemple : code client public class EchoClient { public static void main(String[] args) { Socket theSocket = null; BufferedReader theInputStream = null; BufferedReader userInput = null; PrintStream theOutputStream = null; String theLine = null; try { theSocket = new Socket(args[0], Integer.parseInt(args[1])); theOutputStream = new PrintStream(theSocket.getOutputStream()); theInputStream = new BufferedReader( new InputStreamReader(theSocket.getInputStream())); userInput = new BufferedReader( new InputStreamReader(System.in)); 29
  • 30. Exemple : code client while(true) { theLine = userInput.readLine(); if(theLine.equals(".")) break; theOutputStream.println(theLine); System.out.println(theInputStream.readLine()); } } // try catch (UnknownHostException e) { ... } catch (IOException e) { ... } finally { try { if(theSocket!=null) theSocket.close(); if(theInputStream!=null) theInputStream.close(); ... } catch (IOException e) { ... } } } // main } // EchoClient 30
  • 31. Exemple 2 : code client Alphabet et langage 31  Le client lit du clavier (stream inFromUser), et envoie au serveur via la socket (stream outToServer)  Le serveur lit le flux provenant de la socket  Il convertit les données en les mettant en majuscule et les renvoit au client  Le client lit et affiche les données modifiées lui arrivant via la socket (stream inFromServer)
  • 32. Exceptions  java.net.BindException  Erreur de liaison à une adresse locale (le port est peut être déjà utilisé)  java.net.ConnectException  Refus de connexion par l'hôte (aucun "process" écoute le port, …)  java.net.NoRouteToHostException  L'hôte n'est pas joignable  java.net.ProtocolException  Erreur du protocole (TCP, …)  java.net.SocketException  Erreur du protocole (TCP, …)  java.net.UnknownHostException  Erreur de DNS 32
  • 33. Gestion du parallélisme sur le serveur 1er Cas: 1 seul processus serveur  Si clients sont multiples →traités en séquence  La longueur maximale de la file d’attente peut être spécifiée lors de la création du socket serveur. 2ème cas: un schéma "multi-threads" :  Thread veilleur (serveur) doit créer explicitement un nouveau thread exécutant (servant) à chaque nouvelle connexion d'un client  Un socket différent "service client" est créé pour chaque client  Le thread veilleur se remet ensuite en attente. 33
  • 35. Code serveur mutli-threadé(1/2) public class EchoServer_multithread extendsThread { private Socket clientSocket; EchoServer_multithread(Socket clientSocket) { this.clientSocket = clientSocket; } public static void main(String[] args) { ServerSocket listenSocket = null; try { listenSocket = new ServerSocket(Integer.parseInt(args[0])); while(true) //le dispatcher est le thread qui exécute main() { Socket clientSocket = listenSocket.accept(); //System.out.println(clientSocket.getInetAddress()); EchoServer_multithread serviceThread = new EchoServer_multithread(clientSocket); serviceThread.start(); } } catch(Exception e){...} finally{... listenSocket.close();} ...} } 35
  • 36. Code serveur mutli-threadé(2/2) public void run() { try { doService(clientSocket); clientSocket.close(); } catch (IOException e) { ... } } public void doService(Socket clientSocket) throws IOException { BufferedReader in; PrintStream out; in = new BufferedReader( new InputStreamReader(clientSocket.getInputStream())); out = new PrintStream(clientSocket.getOutputStream()); while(true) { String theLine=in.readLine(); if(theLine.equals(".")) break;//thread de service doit terminer out.println(theLine); } } // doService } // classe EchoServer_multithread 36
  • 37. Alphabet et langage 37 Mode non connecté : Sockets UDP en Java
  • 38. Socket en mode non connecté  Principe  Avant toute communication en mode UDP, il est nécessaire de créer une socket aussi bien du coté client que du coté serveur.  L'émetteur envoie un datagramme (paquets de données sur un socket que le récepteur écoute.  La classe java.net.DatagramSocket  Représente le socket local ou distant en mode non connecté.  La classe java.net.DatagramPacket  Représente un datagramme à envoyer ou reçu. 38
  • 39. Client UDP (emetteur)  Crée le DatagramSocket DatagramSocket ms = new DatagramSocket();  Construit un DatagramPacket int len = 5; byte[] data = new byte[len]; // data doit être "rempli" : String message= " Hello " data = message.getByte(); DatagramPacket outputPacket = new DatagramPacket(data, data.length, receiverInetAddress, port);  Envoie le DatagramPacket au serveur ms.send(outputPacket); 39
  • 40. Serveur UDP (récepteur)  Crée le DatagramSocket lié à un port d ’écoute DatagramSocket theSocket = new DatagramSocket(port);  Construit un DatagramPacket pour la réception byte[] incomingData = new byte[MAXLEN]; // ce buffer est vide DatagramPacket incomingPacket = new DatagramPacket (incomingData , incomingData.length );  Réception du paquet puis utilisation theSocket.receive(incomingPacket); 40
  • 42. Code de l’emetteur: UDPSender import java.net.*; import java.io.*; public class UDPSender { public static void main(String[] args) { try { InetAddress receiver = InetAddress.getByName(args[0]); int port = Integer.parseInt(args[1]); DatagramSocket theSocket = new DatagramSocket(); DataInputStream userInput = new DataInputStream(System.in); while (true) { String theLine = userInput.readLine(); if (theLine.equals(".")) break; byte[] data = new byte[theLine.length()]; data=theLine.getBytes(); DatagramPacket theOutput = new DatagramPacket(data, data.length, receiver, port); theSocket.send(theOutput); }} catch (Exception e) { System.err.println(e);} 42
  • 43. Code du récépteur: UDPReceiver import java.net.*; import java.io.*; public class UDPReceiver { public static void main(String[] args) { try {// construction d'un DatagramSocket int port = Integer.parseInt(args[0]); DatagramSocket ds = new DatagramSocket(port); // construction d'un DatagramPacket int len = Integer.parseInt(args[1]); byte[] buffer = new byte[len]; DatagramPacket incomingPacket = new DatagramPacket(buffer, buffer.length); while (true) { ds.receive(incomingPacket); String s = new String(incomingPacket.getData(), 0, incomingPacket.getLength()); System.out.println(incomingPacket.getAddress() + " at port " + incomingPacket.getPort() + " says " + s); } } catch (Exception e) { System.err.println(e); } } } 43
  • 44. Classe DatagramSocket Avant toute communication en mode UDP il est nécessaire de créer une socket aussi bien du coté client que du coté serveur. Pour cela Java propose trois constructeurs :  public DatagramSocket () throws SocketException  Crée un objet de type socket et l'attache à un port disponible de la machine locale. Ce constructeur doit être utilisé dans les clients pour lesquels le port d'attachement n'a pas besoin d'être connu.  public DatagramSocket (int port) throws SocketException  Crée un objet de type socket et l'attache au port UDP local passé en paramètre. En particulier, ce constructeur doit être utilisé dans les serveurs pour lesquels le port d'attachement a besoin d'être fixé préalablement afin qu'il soit connu des clients.  public DatagramSocket(int port, InetAddress laddr) throws SocketException  Crée un objet de type socket, l'attache au port UDP local passé en paramètre et à une adresse spécifique de la machine locale. Ce constructeur n'est utile que si la machine locale dispose de plusieurs adresses Internet. 44
  • 45. Classe DatagramPacket (1/2)  Fournit deux constructeurs : un pour les paquets à recevoir, l’autre pour les paquets à envoyer.  public DatagramPacket(byte buffer[], int taille)  Construit un objet pour recevoir un datagramme.  buffer correspond à la zone de réception  taille maximale des datagrammes à recevoir.  public DatagramPacket(byte buffer[], int taille, InetAddress adresse, int port)  Construit un objet pour envoyer un datagramme.  buffer correspond à la zone d'envoie  taille correspond à la taille du datagramme à envoyer  adresse destinataire de la datagramme  port du UDP 45
  • 46. Classe DatagramPacket (2/2)  Cette classe propose plusieurs méthodes pour obtenir ou mettre à jour les informations sur le paquet encapsulé. 46 Méthode Rôle InetAddress getAddress () Renvoie l'adresse du serveur byte[] getData() Renvoie les données contenues dans le paquet int getPort () Renvoie le port int getLength () Renvoie la taille des données contenues dans le paquet setData(byte[]) Mettre à jour les données contenues dans le paquet
  • 47. Exercice  Ecrire un programme Java qui affiche sur l’écran les ports d’écoute d’une machine distante donnée (en ligne de commandes)  Rappel: les ports TCP d’une machine peuvent aller de 0 à 65535 47
  • 48. Exercice  Ecrire un programme java qui affiche le contenu d’une page web distante en utilisant son URL  Quelques indications  Instanciation de l’url: URL u = new URL(args[i]);  u.getPort() pour récupérer le port TCP  u.getProtocol() pour récupérer le protocole de l’url (on accepte que http)  u.getHost() pour récupérer l’hôte distant  u.getFile() pour récupérer le nom de la page demandée  Requête HTTP  "GET " + u.getFile() + " HTTP/1.0rn“  "Accept: text/plain, text/html, text/*rn“  "rn" 48
