LA COMMUNICATION DANS LES
SYSTÈMES RÉPARTIS
1
Imene Sghaier-Systèmes Répartis

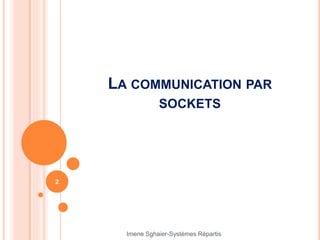

LA COMMUNICATION PAR
SOCKETS
2
Imene Sghaier-Systèmes Répartis

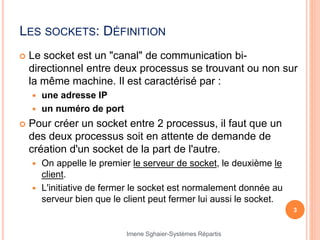

LES SOCKETS: DÉFINITION
 Le socket est un "canal" de communication bi-
directionnel entre deux processus se trouvant ou non sur
la même machine. Il est caractérisé par :
 une adresse IP
 un numéro de port
 Pour créer un socket entre 2 processus, il faut que un
des deux processus soit en attente de demande de
création d'un socket de la part de l'autre.
 On appelle le premier le serveur de socket, le deuxième le
client.
 L'initiative de fermer le socket est normalement donnée au
serveur bien que le client peut fermer lui aussi le socket.
3
Imene Sghaier-Systèmes Répartis

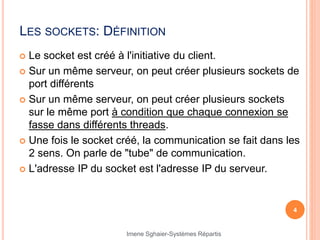

LES SOCKETS: DÉFINITION
 Le socket est créé à l'initiative du client.
 Sur un même serveur, on peut créer plusieurs sockets de
port différents
 Sur un même serveur, on peut créer plusieurs sockets
sur le même port à condition que chaque connexion se
fasse dans différents threads.
 Une fois le socket créé, la communication se fait dans les
2 sens. On parle de "tube" de communication.
 L'adresse IP du socket est l'adresse IP du serveur.
4
Imene Sghaier-Systèmes Répartis
LES SOCKETS: DÉFINITION
 Les sockets permettront de gérer des flux entrant et sortant afin
d'assurer une communication entre le client et le serveur, soit de
manière fiable à l'aide du protocole TCP/IP, soit non fiable mais plus
rapide avec le protocole UDP.
 Le mode connecté (communication téléphonique), utilisant le
protocole TCP. Une connexion durable est établie entre les deux
processus, de telle façon que l'adresse de destination n'est pas
nécessaire à chaque envoi de données.
 Le mode non connecté (communication par courrier), utilisant le
protocole UDP, nécessite l'adresse de destination à chaque envoi, et
aucun accusé de réception n'est donné.
5
Imene Sghaier-Systèmes Répartis

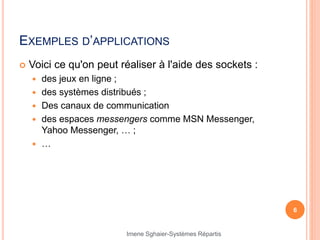

EXEMPLES D’APPLICATIONS
 Voici ce qu'on peut réaliser à l'aide des sockets :
 des jeux en ligne ;
 des systèmes distribués ;
 Des canaux de communication
 des espaces messengers comme MSN Messenger,
Yahoo Messenger, … ;
 …
6
Imene Sghaier-Systèmes Répartis

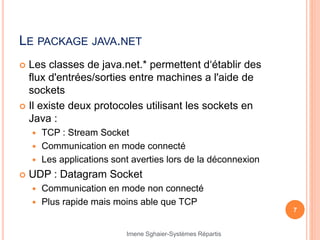

LE PACKAGE JAVA.NET
 Les classes de java.net.* permettent d‘établir des
flux d'entrées/sorties entre machines a l'aide de
sockets
 Il existe deux protocoles utilisant les sockets en
Java :
 TCP : Stream Socket
 Communication en mode connecté
 Les applications sont averties lors de la déconnexion
 UDP : Datagram Socket
 Communication en mode non connecté
 Plus rapide mais moins able que TCP
7
Imene Sghaier-Systèmes Répartis
SOCKET EN JAVA
 Les classes utilisés sont Socket et ServerSocket du
package java.net (API Java Réseau)
 La classe ServerSocket permet côté serveur de se
mettre en attente d'une demande de création d'un
socket.
 La classe Socket permet côté client de créer le socket
sur le serveur.
 Des deux côté, la classe Socket permet de définir un
objet InputStream et OutputStream (flux d’entrée et
flux de sortie) permettant de lire ou d'écrire des
informations dans le tube de communication créé par le
socket. 8
Imene Sghaier-Systèmes Répartis
FONCTIONNEMENT D’UN SOCKET
 Fonctionnement selon le protocole TCP
 Fonctionnement selon le protocole UDP
 Denir un paquet à envoyer ou à recevoir par la classe
DatagramPacket
 Le paquet de données contient l'adresse de destination et la longueur
du paquet
 Définir une socket par la classe DatagramSocket
 Ce n’est pas fiable comme mode de communication!!
9
Imene Sghaier-Systèmes Répartis

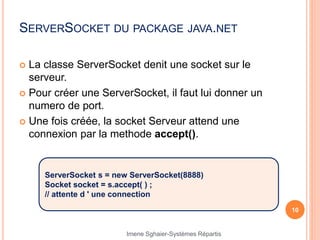

SERVERSOCKET DU PACKAGE JAVA.NET
 La classe ServerSocket denit une socket sur le
serveur.
 Pour créer une ServerSocket, il faut lui donner un
numero de port.
 Une fois créée, la socket Serveur attend une
connexion par la methode accept().
10
ServerSocket s = new ServerSocket(8888)
Socket socket = s.accept( ) ;
// attente d ' une connection
Imene Sghaier-Systèmes Répartis

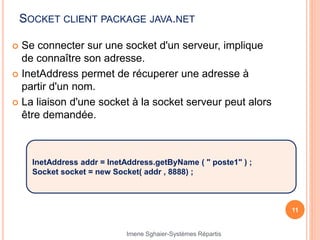

SOCKET CLIENT PACKAGE JAVA.NET
 Se connecter sur une socket d'un serveur, implique
de connaître son adresse.
 InetAddress permet de récuperer une adresse à
partir d'un nom.
 La liaison d'une socket à la socket serveur peut alors
être demandée.
11
InetAddress addr = InetAddress.getByName ( " poste1" ) ;
Socket socket = new Socket( addr , 8888) ;
Imene Sghaier-Systèmes Répartis

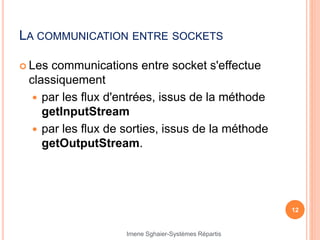

LA COMMUNICATION ENTRE SOCKETS
 Les communications entre socket s'effectue
classiquement
 par les flux d'entrées, issus de la méthode
getInputStream
 par les flux de sorties, issus de la méthode
getOutputStream.
12
Imene Sghaier-Systèmes Répartis
LA COMMUNICATION ENTRE SOCKETS
13
Imene Sghaier-Systèmes Répartis
EXEMPLE1
 Le serveur attend une seule requête du client. Le client
envoie une seule requête.
14
Imene Sghaier-Systèmes Répartis

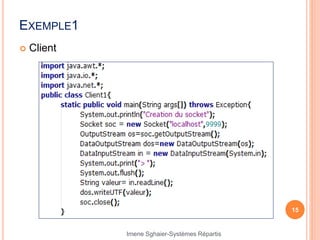

EXEMPLE1
 Client
15
Imene Sghaier-Systèmes Répartis

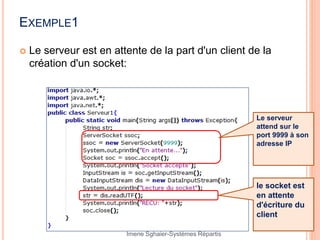

EXEMPLE1
 Le serveur est en attente de la part d'un client de la
création d'un socket:
16
Le serveur
attend sur le
port 9999 à son
adresse IP
le socket est
en attente
d'écriture du
client
Imene Sghaier-Systèmes Répartis
EXEMPLE1
 Le client crée le socket
 Le premier paramètre
est l'adresse IP du
serveur. On peut utiliser
:
 "localhost",
 Une adresse IP
"192.168.0.1",
 Ou
InetAddress.getLocalHo
st() pour désigner l'IP
du serveur
17
Imene Sghaier-Systèmes Répartis
EXEMPLE2
 Le serveur attend de multiples requêtes du client. Le
client envoie de multiples requêtes au serveur. Le client
ne reçoit pas de retour du serveur.
 Dans ce cas le serveur doit boucler sur la lecture du
socket et le client doit boucler sur l'écriture du socket.
18
Imene Sghaier-Systèmes Répartis
EXEMPLE2
19
Imene Sghaier-Systèmes Répartis
EXEMPLE2
20
Imene Sghaier-Systèmes Répartis
EXEMPLE 3: CLIENT/SERVEUR
 Un exemple classique de programmation
d’application distribuée: le client-serveur.
 Un serveur est lance sur une machine et attend la
connexion d'un client.
 Puis, il récupère les lignes envoyées par le client,
 Il les affiche et les lui renvoie.
21
Imene Sghaier-Systèmes Répartis

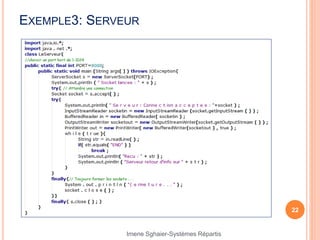

EXEMPLE3: SERVEUR
22
Imene Sghaier-Systèmes Répartis
EXEMPLE3: CLIENT
23
Imene Sghaier-Systèmes Répartis
LA SERIALISATION
 La sérialisation consiste à pouvoir prendre un objet en
mémoire et à en sauvegarder l'état sur un flux de données
(vers un fichier, BD par exemple). Ce concept permettra aussi
de reconstruire, ultérieurement, l'objet en mémoire à
l'identique de ce qu'il pouvait être initialement.
 La sérialisation peut donc être considérée comme une forme
de persistance des données.
 La sérialisation se faisant sur un flux de données, elle est
utilisée pour écrire les données sérialisées sur un socket. Elle
est donc un moyen simple et efficace pour échanger des
données entre deux programmes informatiques.
 Les formats de représentation de données sérialisées ont
beaucoup évolué afin de gagner en interopérabilité entre les
différents systèmes informatiques car un objet en mémoire ne
peut être échangé que entre deux systèmes compatibles
binairement (deux machines virtuelles Java).
 Le format de sérialisation qui s'est largement répandu est le
XML.
24
Imene Sghaier-Systèmes Répartis
LA SÉRIALISATION EN JAVA
 Dans le jargon des développeurs Java, sérializer un objet
consiste à le convertir en un tableau d'octets, que l'on peut
ensuite écrire dans un fichier, envoyer sur un réseau au travers
d'une socket etc...
 Ce mécanisme existe depuis les débuts de l'API Java I/O, et il
est très pratique.
 Il suffit de passer tout objet qui implémente
l'interface Serializable à une instance
de ObjectOutputStream pour sérialiser un objet. Si cet objet ne
comporte pas de champ trop exotique, comme des connexions à
des bases de données, des fichiers ou des threads, cette
sérialization se déroulera sans problème.
 L'interface Serializable n'expose aucune méthode, implémenter
cette interface consiste donc juste à déclarer cette
implémentation.
25
Imene Sghaier-Systèmes Répartis

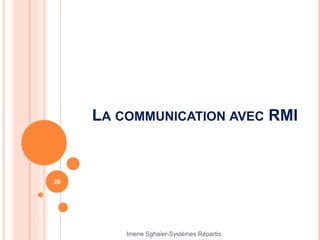

LA COMMUNICATION AVEC RMI
26
Imene Sghaier-Systèmes Répartis
INTRODUCTION
 Remote Method Invocation=pouvoir invoquer un objet d’une
JVM autre que la JVM locale. RMI permet la communication
entre machines virtuelles Java (JVM) qui peuvent se trouver
physiquement sur la même machine ou sur deux machines
distinctes.
 RMI est un ensemble de classes permettant de manipuler des
objets sur des machines distantes (objets distants) de
manière similaire aux objets sur la machine locale (objet
locaux).
 Le but de RMI est de permettre l'appel, l'exécution et le renvoi
du résultat d'une méthode exécutée dans une machine
virtuelle différente de celle de l'objet l'appelant..
27
Imene Sghaier-Systèmes Répartis
PRINCIPES RMI
 La machine sur laquelle s'exécute la méthode
distante est appelée serveur.
 L'appel coté client d'une telle méthode est un peu
plus compliqué que l'appel d'une méthode d'un objet
local mais il reste simple.
 L’appel d’un Objet distant consiste à obtenir une
référence sur cet objet (instance) puis simplement
appeler la méthode à partir de cette référence.
 La technologie RMI se charge de rendre transparente
la localisation de l'objet distant, son appel et le renvoi
du résultat.
28
Imene Sghaier-Systèmes Répartis

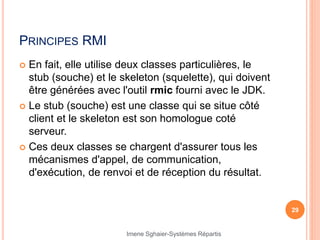

PRINCIPES RMI
 En fait, elle utilise deux classes particulières, le
stub (souche) et le skeleton (squelette), qui doivent
être générées avec l'outil rmic fourni avec le JDK.
 Le stub (souche) est une classe qui se situe côté
client et le skeleton est son homologue coté
serveur.
 Ces deux classes se chargent d'assurer tous les
mécanismes d'appel, de communication,
d'exécution, de renvoi et de réception du résultat.
29
Imene Sghaier-Systèmes Répartis

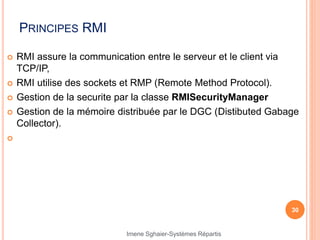

PRINCIPES RMI
 RMI assure la communication entre le serveur et le client via
TCP/IP,
 RMI utilise des sockets et RMP (Remote Method Protocol).
 Gestion de la securite par la classe RMISecurityManager
 Gestion de la mémoire distribuée par le DGC (Distibuted Gabage
Collector).

30
Imene Sghaier-Systèmes Répartis
PRINCIPES RMI
 Interfaçage : le client doit posséder une vue de ce qu'il peut
appeler : une interface décrivant ce qui est appelable chez
l'objet distant
 Le client comme le serveur possède une copie de la même
interface
 Seul le serveur possède une implémentation de l'interface
 Si le client appelle une méthode distante, l'appel est
transmis à son "proxy"
 RMI envoie la requête à l'implémentation côté serveur
 Les valeurs de retour sont transmise au proxy client puis au
client
31
Imene Sghaier-Systèmes Répartis

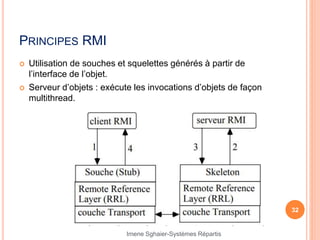

PRINCIPES RMI
 Utilisation de souches et squelettes générés à partir de
l’interface de l’objet.
 Serveur d’objets : exécute les invocations d’objets de façon
multithread.
32
Imene Sghaier-Systèmes Répartis
PRINCIPES RMI
 la couche souche contient des représentants
locaux de références d'objets distants. Une
invocation d'une fonctionnalité sur cet objet distant
est traité par la couche RRL (ouverture de socket,
passage des arguments, sérialisation, ...).
 Les objets distants sont repérés par des références
gérées par la couche skeleton.
33
Imene Sghaier-Systèmes Répartis
CRÉATION D’UNE APPLICATION RMI
 Pour créer une application RMI, il faut suivre les étapes
suivantes
1°) définir les spécifications du service RMI sous forme
d'interfaces.
2°) Créer et compiler les implémentations de ces interfaces.
3°) Créer les classes pour la souche et le skeleton à l'aide de
la commande rmic.
4°) Créer et compiler une application « lanceur du service RMI
».
5°) lancer le rmiregister et lancer l'application « lanceur du
service RMI ».
6°) Créer et compiler un programme client qui accède à des
objets distants : ce service RMI.
7°) lancer ce client. 34
Imene Sghaier-Systèmes Répartis

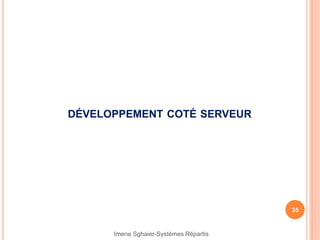

DÉVELOPPEMENT COTÉ SERVEUR
35
Imene Sghaier-Systèmes Répartis
ETAPES POUR CRÉER UN OBJET DISTANT ET
L'APPELER AVEC RMI- COTÉ SERVEUR
 Le développement coté serveur se compose de :
 La définition d'une interface qui contient les méthodes qui
peuvent être appelées à distance
 L'écriture d'une classe qui implémente cette interface
 L'écriture d'une classe qui instanciera l'objet et l'enregistrera en
lui affectant un nom dans le registre de noms RMI (RMI
Registry)
36
Imene Sghaier-Systèmes Répartis

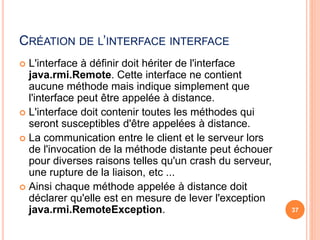

CRÉATION DE L’INTERFACE INTERFACE
 L'interface à définir doit hériter de l'interface
java.rmi.Remote. Cette interface ne contient
aucune méthode mais indique simplement que
l'interface peut être appelée à distance.
 L'interface doit contenir toutes les méthodes qui
seront susceptibles d'être appelées à distance.
 La communication entre le client et le serveur lors
de l'invocation de la méthode distante peut échouer
pour diverses raisons telles qu'un crash du serveur,
une rupture de la liaison, etc ...
 Ainsi chaque méthode appelée à distance doit
déclarer qu'elle est en mesure de lever l'exception
java.rmi.RemoteException. 37

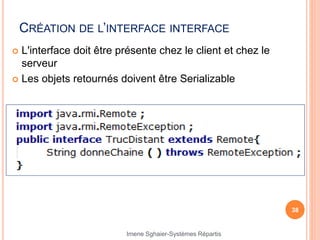

CRÉATION DE L’INTERFACE INTERFACE
 L'interface doit être présente chez le client et chez le
serveur
 Les objets retournés doivent être Serializable
38
Imene Sghaier-Systèmes Répartis
CLASSE D’OBJET DISTANT IMPLÉMENTANT L’INTERFACE
 Cette classe doit implémenter l'interface définie
 Cette classe doit obligatoirement hériter de la classe
UnicastRemoteObject qui contient les différents traitements
élémentaires pour un objet distant dont l'appel par le stub du client est
unique.
 Le nom de l'objet implémentant a pour suffixe Impl par convention
 Le constructeur doit propager une exception RemoteException
39
Imene Sghaier-Systèmes Répartis

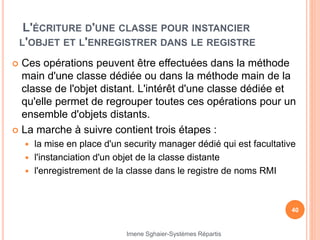

L'ÉCRITURE D'UNE CLASSE POUR INSTANCIER
L'OBJET ET L'ENREGISTRER DANS LE REGISTRE
 Ces opérations peuvent être effectuées dans la méthode
main d'une classe dédiée ou dans la méthode main de la
classe de l'objet distant. L'intérêt d'une classe dédiée et
qu'elle permet de regrouper toutes ces opérations pour un
ensemble d'objets distants.
 La marche à suivre contient trois étapes :
 la mise en place d'un security manager dédié qui est facultative
 l'instanciation d'un objet de la classe distante
 l'enregistrement de la classe dans le registre de noms RMI
40
Imene Sghaier-Systèmes Répartis

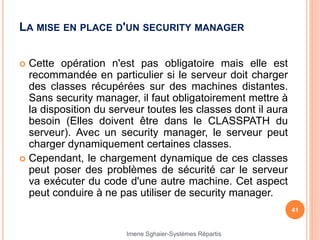

LA MISE EN PLACE D'UN SECURITY MANAGER
 Cette opération n'est pas obligatoire mais elle est
recommandée en particulier si le serveur doit charger
des classes récupérées sur des machines distantes.
Sans security manager, il faut obligatoirement mettre à
la disposition du serveur toutes les classes dont il aura
besoin (Elles doivent être dans le CLASSPATH du
serveur). Avec un security manager, le serveur peut
charger dynamiquement certaines classes.
 Cependant, le chargement dynamique de ces classes
peut poser des problèmes de sécurité car le serveur
va exécuter du code d'une autre machine. Cet aspect
peut conduire à ne pas utiliser de security manager.
41
Imene Sghaier-Systèmes Répartis
LA MISE EN PLACE D'UN SECURITY MANAGER
42
Imene Sghaier-Systèmes Répartis

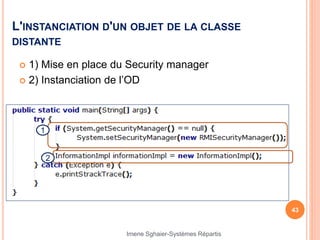

L'INSTANCIATION D'UN OBJET DE LA CLASSE
DISTANTE
 1) Mise en place du Security manager
 2) Instanciation de l’OD
43
Imene Sghaier-Systèmes Répartis
1
2
L'ENREGISTREMENT DANS LE REGISTRE DE NOMS RMI
 La dernière opération consiste à enregistrer l'objet créé
dans le registre de noms en lui affectant un nom. Ce nom
est fourni au registre sous forme d'une URL constituée
 du préfix rmi://,
 du nom du serveur (hostname) et
 du nom associé à l'objet précédé d'un slash.
 Le nom du serveur peut être fourni sous forme d'une
constante chaîne de caractères ou peut être
dynamiquement obtenu en utilisant la classe InetAddress
pour une utilisation en locale.
 C'est ce nom qui sera utilisé dans une URL par le client
pour obtenir une référence sur l'objet distant.
 L'enregistrement se fait en utilisant la méthode rebind de la
classe Naming. Elle attend en paramètre l'URL du nom de
l'objet et l'objet lui-même.
44
L'ENREGISTREMENT DANS LE REGISTRE DE NOMS
RMI
 La classe java.rmi.Naming:
 L'enregistrement d’un un objet serveur se fait en utilisant la méthode
rebind de la classe Naming. Elle attend en paramètre l'URL du nom de
l'objet et l'objet lui-même.
 diffuser des références à des objets d'un registre distant (comme
rmiregistry, JNDI (Java Naming and Directory Interface), ...).
 avec adresse = "rmi ://host :port/nom" ou "//host/nom" ou nom est
le nom de l'objet dans l'annuaire et port constitue l’espace de
désignation => pas de transparence à la localisation.
 bind(adresse, objet) : enregistre objet dans l'annuaire sous le nom de
l'adresse
 rebind(adresse, objet) : enregistre un nouvel objet dans l'annuaire sous
nom déjà donne
 unbind(adresse, objet) : désinscrit l'objet de l'annuaire sous l'adresse
donnée
 list() : retourne tous les enregistrements d'objets
 lookup(adresse) : retourne une référence à l'objet distant specifié dans
adresse 45
Imene Sghaier-Systèmes Répartis
L'ENREGISTREMENT DANS LE REGISTRE DE NOMS
RMI
46
Imene Sghaier-Systèmes Répartis

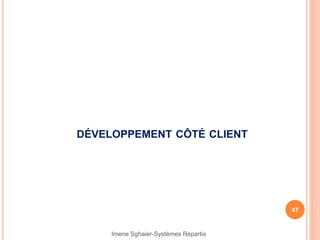

DÉVELOPPEMENT CÔTÉ CLIENT
47
Imene Sghaier-Systèmes Répartis

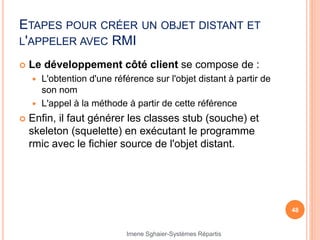

ETAPES POUR CRÉER UN OBJET DISTANT ET
L'APPELER AVEC RMI
 Le développement côté client se compose de :
 L'obtention d'une référence sur l'objet distant à partir de
son nom
 L'appel à la méthode à partir de cette référence
 Enfin, il faut générer les classes stub (souche) et
skeleton (squelette) en exécutant le programme
rmic avec le fichier source de l'objet distant.
48
Imene Sghaier-Systèmes Répartis

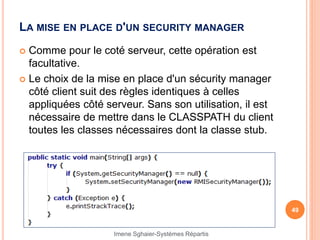

LA MISE EN PLACE D'UN SECURITY MANAGER
 Comme pour le coté serveur, cette opération est
facultative.
 Le choix de la mise en place d'un sécurity manager
côté client suit des règles identiques à celles
appliquées côté serveur. Sans son utilisation, il est
nécessaire de mettre dans le CLASSPATH du client
toutes les classes nécessaires dont la classe stub.
49
Imene Sghaier-Systèmes Répartis
L'OBTENTION D'UNE RÉFÉRENCE SUR
L'OBJET DISTANT À PARTIR DE SON NOM
 Il faut utiliser la méthode statique lookup() de la classe Naming.
 Cette méthode attend en paramètre une URL indiquant le nom
qui référence l'objet distant. Cette URL est composée de
plusieurs éléments : le préfix rmi://, le nom du serveur (hostname)
et le nom de l'objet tel qu'il a été enregistré dans le registre
précédé d'un slash.
 La méthode lookup() va rechercher l'objet dans le registre du
serveur et retourner un objet stub. L'objet retourné est de la
classe Remote (cette classe est la classe mère de tous les objets
distants).
 Si le nom fourni dans l'URL n'est pas référencé dans le registre,
la méthode lève l'exception NotBoundException.
 L'objet retourné étant de type Remote, il faut réaliser un cast vers
l'interface qui définit les méthodes de l'objet distant.
50
Imene Sghaier-Systèmes Répartis
L'OBTENTION D'UNE RÉFÉRENCE SUR
L'OBJET DISTANT À PARTIR DE SON NOM
51
Imene Sghaier-Systèmes Répartis

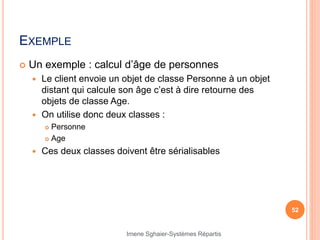

EXEMPLE
 Un exemple : calcul d’âge de personnes
 Le client envoie un objet de classe Personne à un objet
distant qui calcule son âge c’est à dire retourne des
objets de classe Age.
 On utilise donc deux classes :
 Personne
 Age
 Ces deux classes doivent être sérialisables
52
Imene Sghaier-Systèmes Répartis
EXEMPLE
53
Imene Sghaier-Systèmes Répartis
EXEMPLE
54
Imene Sghaier-Systèmes Répartis

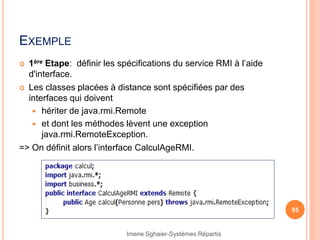

EXEMPLE
 1ère Etape: définir les spécifications du service RMI à l’aide
d'interface.
 Les classes placées à distance sont spécifiées par des
interfaces qui doivent
 hériter de java.rmi.Remote
 et dont les méthodes lèvent une exception
java.rmi.RemoteException.
=> On définit alors l’interface CalculAgeRMI.
55
Imene Sghaier-Systèmes Répartis
EXEMPLE
 2ème Etape: Créer et compiler les implémentations
de ces interfaces.
 Il s'agit d'écrire une classe qui implémente l’interface
CalculAgeRMI . C’est le service (classe) fourni à
distance.
 Ces classes doivent dériver de
java.rmi.server.UnicastRemoteObject qui est la
classe qui permet de définir des objets distants
interrogeables à distance.
 java.rmi.server.UnicastRemoteObject dérive de
java.rmi.server.RemoteObject qui redéfinit les
méthodes equals(), hashcode(), et les adaptent aux
objets distribués. 56
Imene Sghaier-Systèmes Répartis
EXEMPLE
57
Imene Sghaier-Systèmes Répartis
public final void set(int y, int m, int d)

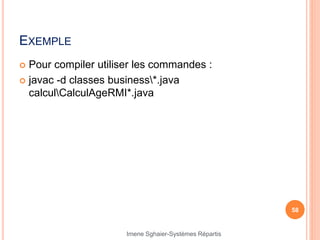

EXEMPLE
 Pour compiler utiliser les commandes :
 javac -d classes business*.java
calculCalculAgeRMI*.java
58
Imene Sghaier-Systèmes Répartis
EXEMPLE
 3 ème Etape: Créer les classes pour la souche et le
skeleton (commande rmic)
 Il faut maintenant créer la souche et le skeleton pour
accéder aux classes ci dessus. Java donne un outil
rmic qui utilisent les fichiers .class.
 la syntaxe de rmic est
rmic [options]
paquetage.sousPaquetage.nomDeClasse1
paquetage.sousPaquetage.nomClasse2...
 On lance donc dans le répertoire ./classes :
rmic -d . calcul.CalculAgeRMIImpl
 Seule la souche est créée. Le squeleton est devenu
inutile en Java 1.4. 59
Imene Sghaier-Systèmes Répartis

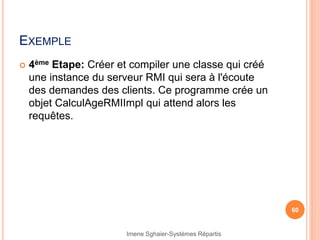

EXEMPLE
 4ème Etape: Créer et compiler une classe qui créé
une instance du serveur RMI qui sera à l'écoute
des demandes des clients. Ce programme crée un
objet CalculAgeRMIImpl qui attend alors les
requêtes.
60
Imene Sghaier-Systèmes Répartis
EXEMPLE
61
Imene Sghaier-Systèmes Répartis
EXEMPLE
 Si on veut que l'application indépendante (lanceur de serveur
RMI) puisse télécharger des classes distantes (du futur client
RMI), il faut installer un SecurityManager spécifique. Celui-ci
est donné par Java et on l'installe par :
System.setSecurityManager(new
RMISecurityManager());
 Pour rendre l'objet calcul de l’âge disponible, il faut l'enregistrer
dans le «RMIregistry ». On lui donne pour cela un nom et on
l'enregistre par la méthode statique
Naming.rebind(Constantes.NOM_OBJET_RMI, cmi);
 Par la suite cet objet calculateur d’âge sera accessible par les
autres machines en indiquant la machine sur laquelle est
exécuté ce serveur RMI et le nom associé à cet objet.
 Le premier argument de Naming.rebind() doit être une String :
 On compile ce serveur par : javac -d classes
LanceServeurRMI.java 62
Imene Sghaier-Systèmes Répartis

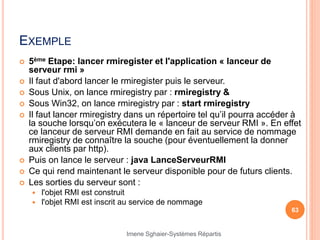

EXEMPLE
 5ème Etape: lancer rmiregister et l'application « lanceur de
serveur rmi »
 Il faut d'abord lancer le rmiregister puis le serveur.
 Sous Unix, on lance rmiregistry par : rmiregistry &
 Sous Win32, on lance rmiregistry par : start rmiregistry
 Il faut lancer rmiregistry dans un répertoire tel qu’il pourra accéder à
la souche lorsqu’on exécutera le « lanceur de serveur RMI ». En effet
ce lanceur de serveur RMI demande en fait au service de nommage
rmiregistry de connaître la souche (pour éventuellement la donner
aux clients par http).
 Puis on lance le serveur : java LanceServeurRMI
 Ce qui rend maintenant le serveur disponible pour de futurs clients.
 Les sorties du serveur sont :
 l'objet RMI est construit
 l'objet RMI est inscrit au service de nommage
63
Imene Sghaier-Systèmes Répartis
EXEMPLE 2
 6ème etape: Créer et compiler un programme client qui accède au serveur
RMI
 Le programme doit être lancé par : % java ClientRMI localhost
64
Imene Sghaier-Systèmes Répartis

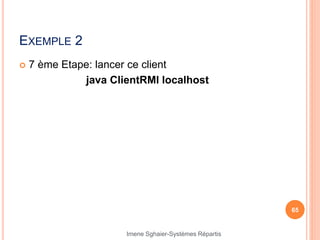

EXEMPLE 2
 7 ème Etape: lancer ce client
java ClientRMI localhost
65
Imene Sghaier-Systèmes Répartis
TRAVAIL DEMANDÉ
 Vous allez développer un serveur de chat à l’aide
de
 L’API java.rmi
 L’API javax.swing
66
Imene Sghaier-Systèmes Répartis

Contenu connexe

Similaire à Les sockets.pptx

173544 introduction-aux-sockets
173544 introduction-aux-sockets173544 introduction-aux-sockets
173544 introduction-aux-sockets
naimanaima1

cours_sockets_chap3 patie_I_22_03_2020.pdf
cours_sockets_chap3 patie_I_22_03_2020.pdfcours_sockets_chap3 patie_I_22_03_2020.pdf
cours_sockets_chap3 patie_I_22_03_2020.pdf
Sophie569778

Chapitre 3 Comprendre la notion de socket.docx
Chapitre 3 Comprendre la notion de socket.docxChapitre 3 Comprendre la notion de socket.docx
Chapitre 3 Comprendre la notion de socket.docx
Koffi Kanga


Similaire à Les sockets.pptx (20)

173544 introduction-aux-sockets
173544 introduction-aux-sockets173544 introduction-aux-sockets
173544 introduction-aux-sockets

cours_sockets_chap3 patie_I_22_03_2020.pdf
cours_sockets_chap3 patie_I_22_03_2020.pdfcours_sockets_chap3 patie_I_22_03_2020.pdf
cours_sockets_chap3 patie_I_22_03_2020.pdf

Chapitre 3 Comprendre la notion de socket.docx
Chapitre 3 Comprendre la notion de socket.docxChapitre 3 Comprendre la notion de socket.docx
Chapitre 3 Comprendre la notion de socket.docx

module_I6_Sockets.pdf
module_I6_Sockets.pdfmodule_I6_Sockets.pdf
module_I6_Sockets.pdf

Chapitre-4-Programmation-réseau-avec-les-sockets.pdf
Chapitre-4-Programmation-réseau-avec-les-sockets.pdfChapitre-4-Programmation-réseau-avec-les-sockets.pdf
Chapitre-4-Programmation-réseau-avec-les-sockets.pdf

Chap7 java net
Chap7 java netChap7 java net
Chap7 java net

VPN site-to-site.pdf
VPN site-to-site.pdfVPN site-to-site.pdf
VPN site-to-site.pdf

Chap7_JavaNet.pdf
Chap7_JavaNet.pdfChap7_JavaNet.pdf
Chap7_JavaNet.pdf

Rapport application chat
Rapport application chatRapport application chat
Rapport application chat

Deploiement_Lora_exo.pdf
Deploiement_Lora_exo.pdfDeploiement_Lora_exo.pdf
Deploiement_Lora_exo.pdf

Appels de procédures distants (RPC)
Appels de procédures distants (RPC)Appels de procédures distants (RPC)
Appels de procédures distants (RPC)

Formation1 sockets
Formation1 socketsFormation1 sockets
Formation1 sockets

Formationreg3
Formationreg3Formationreg3
Formationreg3

Chapitre 6 - Protocoles TCP/IP, UDP/IP
Chapitre 6  - Protocoles TCP/IP, UDP/IPChapitre 6  - Protocoles TCP/IP, UDP/IP
Chapitre 6 - Protocoles TCP/IP, UDP/IP

Sockets
SocketsSockets
Sockets

Cours 1 les principes de base
Cours 1 les principes de baseCours 1 les principes de base
Cours 1 les principes de base

Rapport des travaux
Rapport des travauxRapport des travaux
Rapport des travaux

Les Vpn
Les VpnLes Vpn
Les Vpn

Etude de la WIFI sur NS2
Etude de la WIFI sur NS2Etude de la WIFI sur NS2
Etude de la WIFI sur NS2

Messaging temps réel avec Go
Messaging temps réel avec GoMessaging temps réel avec Go
Messaging temps réel avec Go


Plus de Institut Supérieur des Etudes Technologiques de Nabeul

Plus de Institut Supérieur des Etudes Technologiques de Nabeul (20)

chapitre 8 Android 2.pptx
chapitre 8 Android 2.pptxchapitre 8 Android 2.pptx
chapitre 8 Android 2.pptx

chapitre 7 Android 2.pptx
chapitre 7 Android 2.pptxchapitre 7 Android 2.pptx
chapitre 7 Android 2.pptx

chapitre 6 Android 2.pptx
chapitre 6 Android 2.pptxchapitre 6 Android 2.pptx
chapitre 6 Android 2.pptx

chapitre 5 Android 2.pptx
chapitre 5 Android 2.pptxchapitre 5 Android 2.pptx
chapitre 5 Android 2.pptx

chapitre 4 Android 2.pptx
chapitre 4 Android 2.pptxchapitre 4 Android 2.pptx
chapitre 4 Android 2.pptx

chapitre 3 Android 2.pptx
chapitre 3 Android 2.pptxchapitre 3 Android 2.pptx
chapitre 3 Android 2.pptx

chapitre 2 Android 2.pptx
chapitre 2 Android 2.pptxchapitre 2 Android 2.pptx
chapitre 2 Android 2.pptx

chapitre 1 Android 2.pptx
chapitre 1 Android 2.pptxchapitre 1 Android 2.pptx
chapitre 1 Android 2.pptx

Python chapitre 7.pdf
Python chapitre 7.pdfPython chapitre 7.pdf
Python chapitre 7.pdf

Python chapitre 6.pdf
Python chapitre 6.pdfPython chapitre 6.pdf
Python chapitre 6.pdf

Python chapitre 5.pdf
Python chapitre 5.pdfPython chapitre 5.pdf
Python chapitre 5.pdf

Python chapitre 4.pdf
Python chapitre 4.pdfPython chapitre 4.pdf
Python chapitre 4.pdf

Python chapitre 3.pdf
Python chapitre 3.pdfPython chapitre 3.pdf
Python chapitre 3.pdf

Python chapitre 2.pdf
Python chapitre 2.pdfPython chapitre 2.pdf
Python chapitre 2.pdf

Python chapitre 1.pdf
Python chapitre 1.pdfPython chapitre 1.pdf
Python chapitre 1.pdf

chap 3 Technologies de communication.pdf
chap 3 Technologies de communication.pdfchap 3 Technologies de communication.pdf
chap 3 Technologies de communication.pdf

Chap 2 capteurs et IoT.pdf
Chap 2 capteurs et IoT.pdfChap 2 capteurs et IoT.pdf
Chap 2 capteurs et IoT.pdf

Introduction à l'IoT.pdf
Introduction à l'IoT.pdfIntroduction à l'IoT.pdf
Introduction à l'IoT.pdf

chap 7 POO Java Les Exceptions.pptx
chap 7 POO Java Les Exceptions.pptxchap 7 POO Java Les Exceptions.pptx
chap 7 POO Java Les Exceptions.pptx

Chap 6 POO Java.pptx
Chap 6 POO Java.pptxChap 6 POO Java.pptx
Chap 6 POO Java.pptx


Les sockets.pptx

  • 1. LA COMMUNICATION DANS LES SYSTÈMES RÉPARTIS 1 Imene Sghaier-Systèmes Répartis
  • 2. LA COMMUNICATION PAR SOCKETS 2 Imene Sghaier-Systèmes Répartis
  • 3. LES SOCKETS: DÉFINITION  Le socket est un "canal" de communication bi- directionnel entre deux processus se trouvant ou non sur la même machine. Il est caractérisé par :  une adresse IP  un numéro de port  Pour créer un socket entre 2 processus, il faut que un des deux processus soit en attente de demande de création d'un socket de la part de l'autre.  On appelle le premier le serveur de socket, le deuxième le client.  L'initiative de fermer le socket est normalement donnée au serveur bien que le client peut fermer lui aussi le socket. 3 Imene Sghaier-Systèmes Répartis
  • 4. LES SOCKETS: DÉFINITION  Le socket est créé à l'initiative du client.  Sur un même serveur, on peut créer plusieurs sockets de port différents  Sur un même serveur, on peut créer plusieurs sockets sur le même port à condition que chaque connexion se fasse dans différents threads.  Une fois le socket créé, la communication se fait dans les 2 sens. On parle de "tube" de communication.  L'adresse IP du socket est l'adresse IP du serveur. 4 Imene Sghaier-Systèmes Répartis
  • 5. LES SOCKETS: DÉFINITION  Les sockets permettront de gérer des flux entrant et sortant afin d'assurer une communication entre le client et le serveur, soit de manière fiable à l'aide du protocole TCP/IP, soit non fiable mais plus rapide avec le protocole UDP.  Le mode connecté (communication téléphonique), utilisant le protocole TCP. Une connexion durable est établie entre les deux processus, de telle façon que l'adresse de destination n'est pas nécessaire à chaque envoi de données.  Le mode non connecté (communication par courrier), utilisant le protocole UDP, nécessite l'adresse de destination à chaque envoi, et aucun accusé de réception n'est donné. 5 Imene Sghaier-Systèmes Répartis
  • 6. EXEMPLES D’APPLICATIONS  Voici ce qu'on peut réaliser à l'aide des sockets :  des jeux en ligne ;  des systèmes distribués ;  Des canaux de communication  des espaces messengers comme MSN Messenger, Yahoo Messenger, … ;  … 6 Imene Sghaier-Systèmes Répartis
  • 7. LE PACKAGE JAVA.NET  Les classes de java.net.* permettent d‘établir des flux d'entrées/sorties entre machines a l'aide de sockets  Il existe deux protocoles utilisant les sockets en Java :  TCP : Stream Socket  Communication en mode connecté  Les applications sont averties lors de la déconnexion  UDP : Datagram Socket  Communication en mode non connecté  Plus rapide mais moins able que TCP 7 Imene Sghaier-Systèmes Répartis
  • 8. SOCKET EN JAVA  Les classes utilisés sont Socket et ServerSocket du package java.net (API Java Réseau)  La classe ServerSocket permet côté serveur de se mettre en attente d'une demande de création d'un socket.  La classe Socket permet côté client de créer le socket sur le serveur.  Des deux côté, la classe Socket permet de définir un objet InputStream et OutputStream (flux d’entrée et flux de sortie) permettant de lire ou d'écrire des informations dans le tube de communication créé par le socket. 8 Imene Sghaier-Systèmes Répartis
  • 9. FONCTIONNEMENT D’UN SOCKET  Fonctionnement selon le protocole TCP  Fonctionnement selon le protocole UDP  Denir un paquet à envoyer ou à recevoir par la classe DatagramPacket  Le paquet de données contient l'adresse de destination et la longueur du paquet  Définir une socket par la classe DatagramSocket  Ce n’est pas fiable comme mode de communication!! 9 Imene Sghaier-Systèmes Répartis
  • 10. SERVERSOCKET DU PACKAGE JAVA.NET  La classe ServerSocket denit une socket sur le serveur.  Pour créer une ServerSocket, il faut lui donner un numero de port.  Une fois créée, la socket Serveur attend une connexion par la methode accept(). 10 ServerSocket s = new ServerSocket(8888) Socket socket = s.accept( ) ; // attente d ' une connection Imene Sghaier-Systèmes Répartis
  • 11. SOCKET CLIENT PACKAGE JAVA.NET  Se connecter sur une socket d'un serveur, implique de connaître son adresse.  InetAddress permet de récuperer une adresse à partir d'un nom.  La liaison d'une socket à la socket serveur peut alors être demandée. 11 InetAddress addr = InetAddress.getByName ( " poste1" ) ; Socket socket = new Socket( addr , 8888) ; Imene Sghaier-Systèmes Répartis
  • 12. LA COMMUNICATION ENTRE SOCKETS  Les communications entre socket s'effectue classiquement  par les flux d'entrées, issus de la méthode getInputStream  par les flux de sorties, issus de la méthode getOutputStream. 12 Imene Sghaier-Systèmes Répartis
  • 13. LA COMMUNICATION ENTRE SOCKETS 13 Imene Sghaier-Systèmes Répartis
  • 14. EXEMPLE1  Le serveur attend une seule requête du client. Le client envoie une seule requête. 14 Imene Sghaier-Systèmes Répartis
  • 16. EXEMPLE1  Le serveur est en attente de la part d'un client de la création d'un socket: 16 Le serveur attend sur le port 9999 à son adresse IP le socket est en attente d'écriture du client Imene Sghaier-Systèmes Répartis
  • 17. EXEMPLE1  Le client crée le socket  Le premier paramètre est l'adresse IP du serveur. On peut utiliser :  "localhost",  Une adresse IP "192.168.0.1",  Ou InetAddress.getLocalHo st() pour désigner l'IP du serveur 17 Imene Sghaier-Systèmes Répartis
  • 18. EXEMPLE2  Le serveur attend de multiples requêtes du client. Le client envoie de multiples requêtes au serveur. Le client ne reçoit pas de retour du serveur.  Dans ce cas le serveur doit boucler sur la lecture du socket et le client doit boucler sur l'écriture du socket. 18 Imene Sghaier-Systèmes Répartis
  • 21. EXEMPLE 3: CLIENT/SERVEUR  Un exemple classique de programmation d’application distribuée: le client-serveur.  Un serveur est lance sur une machine et attend la connexion d'un client.  Puis, il récupère les lignes envoyées par le client,  Il les affiche et les lui renvoie. 21 Imene Sghaier-Systèmes Répartis
  • 24. LA SERIALISATION  La sérialisation consiste à pouvoir prendre un objet en mémoire et à en sauvegarder l'état sur un flux de données (vers un fichier, BD par exemple). Ce concept permettra aussi de reconstruire, ultérieurement, l'objet en mémoire à l'identique de ce qu'il pouvait être initialement.  La sérialisation peut donc être considérée comme une forme de persistance des données.  La sérialisation se faisant sur un flux de données, elle est utilisée pour écrire les données sérialisées sur un socket. Elle est donc un moyen simple et efficace pour échanger des données entre deux programmes informatiques.  Les formats de représentation de données sérialisées ont beaucoup évolué afin de gagner en interopérabilité entre les différents systèmes informatiques car un objet en mémoire ne peut être échangé que entre deux systèmes compatibles binairement (deux machines virtuelles Java).  Le format de sérialisation qui s'est largement répandu est le XML. 24 Imene Sghaier-Systèmes Répartis
  • 25. LA SÉRIALISATION EN JAVA  Dans le jargon des développeurs Java, sérializer un objet consiste à le convertir en un tableau d'octets, que l'on peut ensuite écrire dans un fichier, envoyer sur un réseau au travers d'une socket etc...  Ce mécanisme existe depuis les débuts de l'API Java I/O, et il est très pratique.  Il suffit de passer tout objet qui implémente l'interface Serializable à une instance de ObjectOutputStream pour sérialiser un objet. Si cet objet ne comporte pas de champ trop exotique, comme des connexions à des bases de données, des fichiers ou des threads, cette sérialization se déroulera sans problème.  L'interface Serializable n'expose aucune méthode, implémenter cette interface consiste donc juste à déclarer cette implémentation. 25 Imene Sghaier-Systèmes Répartis
  • 26. LA COMMUNICATION AVEC RMI 26 Imene Sghaier-Systèmes Répartis
  • 27. INTRODUCTION  Remote Method Invocation=pouvoir invoquer un objet d’une JVM autre que la JVM locale. RMI permet la communication entre machines virtuelles Java (JVM) qui peuvent se trouver physiquement sur la même machine ou sur deux machines distinctes.  RMI est un ensemble de classes permettant de manipuler des objets sur des machines distantes (objets distants) de manière similaire aux objets sur la machine locale (objet locaux).  Le but de RMI est de permettre l'appel, l'exécution et le renvoi du résultat d'une méthode exécutée dans une machine virtuelle différente de celle de l'objet l'appelant.. 27 Imene Sghaier-Systèmes Répartis
  • 28. PRINCIPES RMI  La machine sur laquelle s'exécute la méthode distante est appelée serveur.  L'appel coté client d'une telle méthode est un peu plus compliqué que l'appel d'une méthode d'un objet local mais il reste simple.  L’appel d’un Objet distant consiste à obtenir une référence sur cet objet (instance) puis simplement appeler la méthode à partir de cette référence.  La technologie RMI se charge de rendre transparente la localisation de l'objet distant, son appel et le renvoi du résultat. 28 Imene Sghaier-Systèmes Répartis
  • 29. PRINCIPES RMI  En fait, elle utilise deux classes particulières, le stub (souche) et le skeleton (squelette), qui doivent être générées avec l'outil rmic fourni avec le JDK.  Le stub (souche) est une classe qui se situe côté client et le skeleton est son homologue coté serveur.  Ces deux classes se chargent d'assurer tous les mécanismes d'appel, de communication, d'exécution, de renvoi et de réception du résultat. 29 Imene Sghaier-Systèmes Répartis
  • 30. PRINCIPES RMI  RMI assure la communication entre le serveur et le client via TCP/IP,  RMI utilise des sockets et RMP (Remote Method Protocol).  Gestion de la securite par la classe RMISecurityManager  Gestion de la mémoire distribuée par le DGC (Distibuted Gabage Collector).  30 Imene Sghaier-Systèmes Répartis
  • 31. PRINCIPES RMI  Interfaçage : le client doit posséder une vue de ce qu'il peut appeler : une interface décrivant ce qui est appelable chez l'objet distant  Le client comme le serveur possède une copie de la même interface  Seul le serveur possède une implémentation de l'interface  Si le client appelle une méthode distante, l'appel est transmis à son "proxy"  RMI envoie la requête à l'implémentation côté serveur  Les valeurs de retour sont transmise au proxy client puis au client 31 Imene Sghaier-Systèmes Répartis
  • 32. PRINCIPES RMI  Utilisation de souches et squelettes générés à partir de l’interface de l’objet.  Serveur d’objets : exécute les invocations d’objets de façon multithread. 32 Imene Sghaier-Systèmes Répartis
  • 33. PRINCIPES RMI  la couche souche contient des représentants locaux de références d'objets distants. Une invocation d'une fonctionnalité sur cet objet distant est traité par la couche RRL (ouverture de socket, passage des arguments, sérialisation, ...).  Les objets distants sont repérés par des références gérées par la couche skeleton. 33 Imene Sghaier-Systèmes Répartis
  • 34. CRÉATION D’UNE APPLICATION RMI  Pour créer une application RMI, il faut suivre les étapes suivantes 1°) définir les spécifications du service RMI sous forme d'interfaces. 2°) Créer et compiler les implémentations de ces interfaces. 3°) Créer les classes pour la souche et le skeleton à l'aide de la commande rmic. 4°) Créer et compiler une application « lanceur du service RMI ». 5°) lancer le rmiregister et lancer l'application « lanceur du service RMI ». 6°) Créer et compiler un programme client qui accède à des objets distants : ce service RMI. 7°) lancer ce client. 34 Imene Sghaier-Systèmes Répartis
  • 35. DÉVELOPPEMENT COTÉ SERVEUR 35 Imene Sghaier-Systèmes Répartis
  • 36. ETAPES POUR CRÉER UN OBJET DISTANT ET L'APPELER AVEC RMI- COTÉ SERVEUR  Le développement coté serveur se compose de :  La définition d'une interface qui contient les méthodes qui peuvent être appelées à distance  L'écriture d'une classe qui implémente cette interface  L'écriture d'une classe qui instanciera l'objet et l'enregistrera en lui affectant un nom dans le registre de noms RMI (RMI Registry) 36 Imene Sghaier-Systèmes Répartis
  • 37. CRÉATION DE L’INTERFACE INTERFACE  L'interface à définir doit hériter de l'interface java.rmi.Remote. Cette interface ne contient aucune méthode mais indique simplement que l'interface peut être appelée à distance.  L'interface doit contenir toutes les méthodes qui seront susceptibles d'être appelées à distance.  La communication entre le client et le serveur lors de l'invocation de la méthode distante peut échouer pour diverses raisons telles qu'un crash du serveur, une rupture de la liaison, etc ...  Ainsi chaque méthode appelée à distance doit déclarer qu'elle est en mesure de lever l'exception java.rmi.RemoteException. 37
  • 38. CRÉATION DE L’INTERFACE INTERFACE  L'interface doit être présente chez le client et chez le serveur  Les objets retournés doivent être Serializable 38 Imene Sghaier-Systèmes Répartis
  • 39. CLASSE D’OBJET DISTANT IMPLÉMENTANT L’INTERFACE  Cette classe doit implémenter l'interface définie  Cette classe doit obligatoirement hériter de la classe UnicastRemoteObject qui contient les différents traitements élémentaires pour un objet distant dont l'appel par le stub du client est unique.  Le nom de l'objet implémentant a pour suffixe Impl par convention  Le constructeur doit propager une exception RemoteException 39 Imene Sghaier-Systèmes Répartis
  • 40. L'ÉCRITURE D'UNE CLASSE POUR INSTANCIER L'OBJET ET L'ENREGISTRER DANS LE REGISTRE  Ces opérations peuvent être effectuées dans la méthode main d'une classe dédiée ou dans la méthode main de la classe de l'objet distant. L'intérêt d'une classe dédiée et qu'elle permet de regrouper toutes ces opérations pour un ensemble d'objets distants.  La marche à suivre contient trois étapes :  la mise en place d'un security manager dédié qui est facultative  l'instanciation d'un objet de la classe distante  l'enregistrement de la classe dans le registre de noms RMI 40 Imene Sghaier-Systèmes Répartis
  • 41. LA MISE EN PLACE D'UN SECURITY MANAGER  Cette opération n'est pas obligatoire mais elle est recommandée en particulier si le serveur doit charger des classes récupérées sur des machines distantes. Sans security manager, il faut obligatoirement mettre à la disposition du serveur toutes les classes dont il aura besoin (Elles doivent être dans le CLASSPATH du serveur). Avec un security manager, le serveur peut charger dynamiquement certaines classes.  Cependant, le chargement dynamique de ces classes peut poser des problèmes de sécurité car le serveur va exécuter du code d'une autre machine. Cet aspect peut conduire à ne pas utiliser de security manager. 41 Imene Sghaier-Systèmes Répartis
  • 42. LA MISE EN PLACE D'UN SECURITY MANAGER 42 Imene Sghaier-Systèmes Répartis
  • 43. L'INSTANCIATION D'UN OBJET DE LA CLASSE DISTANTE  1) Mise en place du Security manager  2) Instanciation de l’OD 43 Imene Sghaier-Systèmes Répartis 1 2
  • 44. L'ENREGISTREMENT DANS LE REGISTRE DE NOMS RMI  La dernière opération consiste à enregistrer l'objet créé dans le registre de noms en lui affectant un nom. Ce nom est fourni au registre sous forme d'une URL constituée  du préfix rmi://,  du nom du serveur (hostname) et  du nom associé à l'objet précédé d'un slash.  Le nom du serveur peut être fourni sous forme d'une constante chaîne de caractères ou peut être dynamiquement obtenu en utilisant la classe InetAddress pour une utilisation en locale.  C'est ce nom qui sera utilisé dans une URL par le client pour obtenir une référence sur l'objet distant.  L'enregistrement se fait en utilisant la méthode rebind de la classe Naming. Elle attend en paramètre l'URL du nom de l'objet et l'objet lui-même. 44
  • 45. L'ENREGISTREMENT DANS LE REGISTRE DE NOMS RMI  La classe java.rmi.Naming:  L'enregistrement d’un un objet serveur se fait en utilisant la méthode rebind de la classe Naming. Elle attend en paramètre l'URL du nom de l'objet et l'objet lui-même.  diffuser des références à des objets d'un registre distant (comme rmiregistry, JNDI (Java Naming and Directory Interface), ...).  avec adresse = "rmi ://host :port/nom" ou "//host/nom" ou nom est le nom de l'objet dans l'annuaire et port constitue l’espace de désignation => pas de transparence à la localisation.  bind(adresse, objet) : enregistre objet dans l'annuaire sous le nom de l'adresse  rebind(adresse, objet) : enregistre un nouvel objet dans l'annuaire sous nom déjà donne  unbind(adresse, objet) : désinscrit l'objet de l'annuaire sous l'adresse donnée  list() : retourne tous les enregistrements d'objets  lookup(adresse) : retourne une référence à l'objet distant specifié dans adresse 45 Imene Sghaier-Systèmes Répartis
  • 46. L'ENREGISTREMENT DANS LE REGISTRE DE NOMS RMI 46 Imene Sghaier-Systèmes Répartis
  • 47. DÉVELOPPEMENT CÔTÉ CLIENT 47 Imene Sghaier-Systèmes Répartis
  • 48. ETAPES POUR CRÉER UN OBJET DISTANT ET L'APPELER AVEC RMI  Le développement côté client se compose de :  L'obtention d'une référence sur l'objet distant à partir de son nom  L'appel à la méthode à partir de cette référence  Enfin, il faut générer les classes stub (souche) et skeleton (squelette) en exécutant le programme rmic avec le fichier source de l'objet distant. 48 Imene Sghaier-Systèmes Répartis
  • 49. LA MISE EN PLACE D'UN SECURITY MANAGER  Comme pour le coté serveur, cette opération est facultative.  Le choix de la mise en place d'un sécurity manager côté client suit des règles identiques à celles appliquées côté serveur. Sans son utilisation, il est nécessaire de mettre dans le CLASSPATH du client toutes les classes nécessaires dont la classe stub. 49 Imene Sghaier-Systèmes Répartis
  • 50. L'OBTENTION D'UNE RÉFÉRENCE SUR L'OBJET DISTANT À PARTIR DE SON NOM  Il faut utiliser la méthode statique lookup() de la classe Naming.  Cette méthode attend en paramètre une URL indiquant le nom qui référence l'objet distant. Cette URL est composée de plusieurs éléments : le préfix rmi://, le nom du serveur (hostname) et le nom de l'objet tel qu'il a été enregistré dans le registre précédé d'un slash.  La méthode lookup() va rechercher l'objet dans le registre du serveur et retourner un objet stub. L'objet retourné est de la classe Remote (cette classe est la classe mère de tous les objets distants).  Si le nom fourni dans l'URL n'est pas référencé dans le registre, la méthode lève l'exception NotBoundException.  L'objet retourné étant de type Remote, il faut réaliser un cast vers l'interface qui définit les méthodes de l'objet distant. 50 Imene Sghaier-Systèmes Répartis
  • 51. L'OBTENTION D'UNE RÉFÉRENCE SUR L'OBJET DISTANT À PARTIR DE SON NOM 51 Imene Sghaier-Systèmes Répartis
  • 52. EXEMPLE  Un exemple : calcul d’âge de personnes  Le client envoie un objet de classe Personne à un objet distant qui calcule son âge c’est à dire retourne des objets de classe Age.  On utilise donc deux classes :  Personne  Age  Ces deux classes doivent être sérialisables 52 Imene Sghaier-Systèmes Répartis
  • 55. EXEMPLE  1ère Etape: définir les spécifications du service RMI à l’aide d'interface.  Les classes placées à distance sont spécifiées par des interfaces qui doivent  hériter de java.rmi.Remote  et dont les méthodes lèvent une exception java.rmi.RemoteException. => On définit alors l’interface CalculAgeRMI. 55 Imene Sghaier-Systèmes Répartis
  • 56. EXEMPLE  2ème Etape: Créer et compiler les implémentations de ces interfaces.  Il s'agit d'écrire une classe qui implémente l’interface CalculAgeRMI . C’est le service (classe) fourni à distance.  Ces classes doivent dériver de java.rmi.server.UnicastRemoteObject qui est la classe qui permet de définir des objets distants interrogeables à distance.  java.rmi.server.UnicastRemoteObject dérive de java.rmi.server.RemoteObject qui redéfinit les méthodes equals(), hashcode(), et les adaptent aux objets distribués. 56 Imene Sghaier-Systèmes Répartis
  • 57. EXEMPLE 57 Imene Sghaier-Systèmes Répartis public final void set(int y, int m, int d)
  • 58. EXEMPLE  Pour compiler utiliser les commandes :  javac -d classes business*.java calculCalculAgeRMI*.java 58 Imene Sghaier-Systèmes Répartis
  • 59. EXEMPLE  3 ème Etape: Créer les classes pour la souche et le skeleton (commande rmic)  Il faut maintenant créer la souche et le skeleton pour accéder aux classes ci dessus. Java donne un outil rmic qui utilisent les fichiers .class.  la syntaxe de rmic est rmic [options] paquetage.sousPaquetage.nomDeClasse1 paquetage.sousPaquetage.nomClasse2...  On lance donc dans le répertoire ./classes : rmic -d . calcul.CalculAgeRMIImpl  Seule la souche est créée. Le squeleton est devenu inutile en Java 1.4. 59 Imene Sghaier-Systèmes Répartis
  • 60. EXEMPLE  4ème Etape: Créer et compiler une classe qui créé une instance du serveur RMI qui sera à l'écoute des demandes des clients. Ce programme crée un objet CalculAgeRMIImpl qui attend alors les requêtes. 60 Imene Sghaier-Systèmes Répartis
  • 62. EXEMPLE  Si on veut que l'application indépendante (lanceur de serveur RMI) puisse télécharger des classes distantes (du futur client RMI), il faut installer un SecurityManager spécifique. Celui-ci est donné par Java et on l'installe par : System.setSecurityManager(new RMISecurityManager());  Pour rendre l'objet calcul de l’âge disponible, il faut l'enregistrer dans le «RMIregistry ». On lui donne pour cela un nom et on l'enregistre par la méthode statique Naming.rebind(Constantes.NOM_OBJET_RMI, cmi);  Par la suite cet objet calculateur d’âge sera accessible par les autres machines en indiquant la machine sur laquelle est exécuté ce serveur RMI et le nom associé à cet objet.  Le premier argument de Naming.rebind() doit être une String :  On compile ce serveur par : javac -d classes LanceServeurRMI.java 62 Imene Sghaier-Systèmes Répartis
  • 63. EXEMPLE  5ème Etape: lancer rmiregister et l'application « lanceur de serveur rmi »  Il faut d'abord lancer le rmiregister puis le serveur.  Sous Unix, on lance rmiregistry par : rmiregistry &  Sous Win32, on lance rmiregistry par : start rmiregistry  Il faut lancer rmiregistry dans un répertoire tel qu’il pourra accéder à la souche lorsqu’on exécutera le « lanceur de serveur RMI ». En effet ce lanceur de serveur RMI demande en fait au service de nommage rmiregistry de connaître la souche (pour éventuellement la donner aux clients par http).  Puis on lance le serveur : java LanceServeurRMI  Ce qui rend maintenant le serveur disponible pour de futurs clients.  Les sorties du serveur sont :  l'objet RMI est construit  l'objet RMI est inscrit au service de nommage 63 Imene Sghaier-Systèmes Répartis
  • 64. EXEMPLE 2  6ème etape: Créer et compiler un programme client qui accède au serveur RMI  Le programme doit être lancé par : % java ClientRMI localhost 64 Imene Sghaier-Systèmes Répartis
  • 65. EXEMPLE 2  7 ème Etape: lancer ce client java ClientRMI localhost 65 Imene Sghaier-Systèmes Répartis
  • 66. TRAVAIL DEMANDÉ  Vous allez développer un serveur de chat à l’aide de  L’API java.rmi  L’API javax.swing 66 Imene Sghaier-Systèmes Répartis
