Master Spécialisé
Qualité du Logiciel

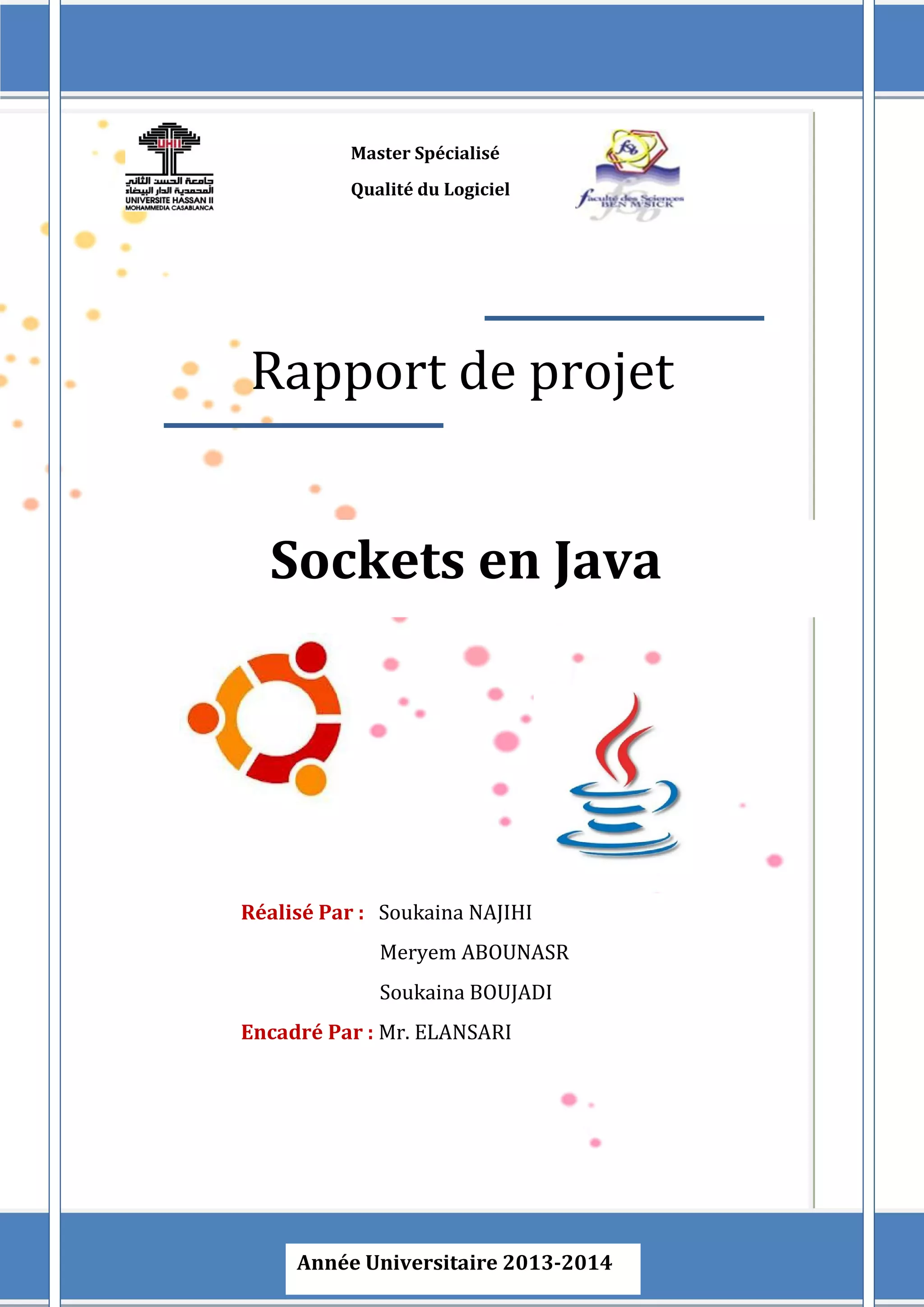

Rapport de projet
Sockets en Java
Réalisé Par : Soukaina NAJIHI
Meryem ABOUNASR
Soukaina BOUJADI
Encadré Par : Mr. ELANSARI
Année Universitaire 2013-2014
Remerciement
Nous souhaitons adresser nos remerciements
les plus sincères à notre professeur M
ELANSARI qui nous a toujours aidé et apporté
ses directives et remarques pertinentes .Nous le
remercions encore pour l’occasion qu’il nous a
donné pour affronter ce monde merveille
d’Unix.
Année Universitaire 2013-2014 2
Table des matières
Remerciement.............................................................................................................................. 2
Table des matières ....................................................................................................................... 3
CHAPITRE 1: Introduction au sockets ................................................................................... 5
1.1 Problème ....................................................................................................................................... 6
1.2 Comment ? -> Interface TCP/IP APPLICATION .......................................................................... 6
1.3 Les adresses IP en Java .................................................................................................................. 8
CHAPITRE 2: Qu'est-ce qu'un socket ? ........................................................................ 10
2.1 Définition du socket .................................................................................................................... 11
2.2 Sockets TCP/UDP ......................................................................................................................... 12
CHAPITRE 3 : Socket en mode connecté ..................................................................... 13
3.1 Pour mieux comprendre : exemple appel téléphonique ............................................................ 14
3.1.1 accueil téléphonique d’une entreprise ................................................................................ 14
3.1.2 Comme le téléphone ........................................................................................................... 14
3.1.3 Installation du téléphone .................................................................................................... 15
3.1.4 La conversation téléphonique .............................................................................................. 16
3.1.5 Raccrocher le téléphone ....................................................................................................... 16
3.1.6 Overview ............................................................................................................................... 17
3.2 Socket TCP - Déroulement ......................................................................................................... 17
3.3 Implémentation : Socket TCP ...................................................................................................... 18
3.4 Gestion du parallélisme sur le serveur ........................................................................................ 23
3.4.1 Serveur Multi-Threads ......................................................................................................... 23
3.4.2 Déroulement en multi-thread .............................................................................................. 24
3.4.3 Un serveur TCP/IP multiclients ........................................................................................... 25
3.4.4 Implémentation d’un serveur multi-thread ......................................................................... 26
CHAPITRE 4 : Socket en mode non connecté .............................................................. 31
4.1 La classe DatagramPacket ........................................................................................................... 32
4.2 La classe DatagramSocket .......................................................................................................... 34
4.3 Socket UDP:Déroulement ............................................................................................................ 36
4.4 Implémentation : Socket UDP ..................................................................................................... 37
CHAPITRE 5 : Comparaison socket JAVA ET C ............................................................ 40
Année Universitaire 2013-2014 3
5.1 En mode Connecté ...................................................................................................................... 41
5.1.1 Côté serveur ......................................................................................................................... 41
5.1.2 Client ..................................................................................................................................... 43
5.1.3 Récpitulatif ........................................................................................................................... 43
5.2 En mode déconnecté ................................................................................................................... 45
5.2.1 Côté serveur et côté Client ................................................................................................... 45
5.2.2 Récapitulatif ......................................................................................................................... 45
Année Universitaire 2013-2014 4
CHAPITRE 1:
Introduction au sockets
Année Universitaire 2013-2014 5
1.1 Problème
La communication via un LAN ou WAN possède de multiples applications :
* client/serveur Internet,
* commande à distance de différents équipements : robot industriel, robot de
chirurgie, commande d’équipement, …
* gestion d’appareils de mesure via un LAN,
Prenons un exemple : pilotage d’une installation de chauffage à distance.
On souhaite gérer une installation de chauffage à distance soit par :
a) un ordinateur ;
b) un téléphone portable GSM ;
1.2 Comment ? -> Interface TCP/IP
APPLICATION
Après avoir étudié les protocoles TCP/IP, il reste à voir le problème de
l’interface entre les programmes d’application et les logiciels de la pile
TCP/IP, il existe différentes solutions pour résoudre ce problème parmi eux
on trouve les sockets.
Année Universitaire 2013-2014 6
Le schéma ci-dessous permet de faire la correspondance entre les couches
de la modélisation contemporaine et celles de la représentation
macroscopique d'un système d'exploitation.
Le logiciel correspondant aux protocoles allant de la couche physique jusqu'à
la couche transport fait partie du sous-système réseau du noyau du système
d'exploitation. Le programme utilisateur est lancé à partir de la couche Shell
et est exécuté au niveau application.
L'utilisation de sockets revient à ouvrir un canal de communication entre la
couche application et la couche transport.
Les sockets servent à communiquer entre deux hôtes appelés Client /
Serveur à l'aide d'une adresse IP et d'un port ; ces sockets permettront de
gérer des flux entrant et sortant afin d'assurer une communication entre les
deux (le client et le serveur), soit de manière fiable à l'aide du protocole
TCP/IP, soit non fiable mais plus rapide avec le protocole UDP.
Voici ce qu'on peut réaliser à l'aide des sockets :
 des jeux en ligne ;
 des systèmes distribués ;
 des espaces messengers comme MSN Messenger, Yahoo Messenger, … ;
 des applications comme BitComet permettant de gérer les fichiers
.torrent que vous connaissez ;
 et bien d'autres choses.
Année Universitaire 2013-2014 7
1.3 Les adresses IP en Java
 Représentés par la classe java.net.InetAddress
Contient 2 champs :
 hostname : Stocke le nom de l’hôte (ex: www.monsite.com)
 address : Stocke l’adresse IP de l’hôte
 Pas de constructeurs publics.
 Pour créer une InetAddress, il faut utiliser une des méthodes suivantes
:
public static InetAddress getByName(String nom_hote)
public static InetAddress [] getAllByName(String nom_hote)
public static InetAddress getLocalHost()
 public static InetAddress getByName (String nom_hote)
Cette méthode utilise le DNS pour renvoyer une instance de la classe
InetAddress contenant l’adresse IP de la machine dont le nom est passé en
paramètre
En cas d’erreur, lève l’exception UnknownHostException
Exemple :
InetAddress adr = InetAddress.getbyName(“www.site.com“);
 public static InetAddress getByName [] (String nom_hote)
 Renvoie toutes les adresses IP de la machine (dont le nom est passé
en paramètre)
Année Universitaire 2013-2014 8
 En cas d’erreur, lève l’exception UnknownHostException
 public static InetAddress getLocalHost ()
 Renvoie une instance de la classe InetAddress
 contenant l’adresse IP de la machine locale
 En cas d’erreur, lève l’exception UnknownHostException
Équivalent à :
 getByName(null) , getByName("localhost")
 public String getHostName ()
 Renvoie la chaine de caractères contenant le nom de la machine
locale
 Renvoie l’adresse IP de la machine si elle n’a pas de nom
 public byte [] getAddress ()
 Renvoie l’adresse IP de la machine locale sous forme de tableau
d’octets rangés selon l’ordre réseau . Le premier octet contient
l’octet de poids fort de l’adresse
Année Universitaire 2013-2014 9
CHAPITRE 2:
Qu'est-ce qu'un socket ?
Année Universitaire 2013-2014 10
2.1 Définition du socket
Un socket est un point de terminaison d'une communication bidirectionnelle,
c'est-à-dire entre un client et un serveur en cours d'exécution sur un réseau
donné. Les deux sont liés par un même numéro de port TCP de sorte que la
couche puisse identifier la demande de partage de données.
Un serveur fonctionne sur une machine bien définie et est lié à un numéro de
port spécifique. Le serveur se met simplement à l'écoute d'un client, qui
demande une connexion.
Il existe au moins deux grands modes de communication :
 par paquet (datagram) : dans ce mode on est pas connecté
 en flux (stream) : dans ce mode on est connecté
Année Universitaire 2013-2014 11
2.2 Sockets TCP/UDP
Dans le mode flux (Mode Connecté)
- les informations sont reçues dans l’ordre exact de leur émission
- il n’y a pas de perte .
- Ouverture d'une liaison, suite d'échanges, fermeture de la liaison.
- Le serveur préserve son état entre deux requêtes.
- Garanties de TCP : ordre, contrôle de flux, fiabilité.
- Adapté aux échanges ayant une certaine durée (plusieurs
messages).
- inconvénient : nécessite l’établissement d’une connexion et
consomme donc des ressources pour sa gestion
Dans le mode paquet (Mode non connecté)
- il n’existe pas d’ordre dans la délivrance des paquets
- un paquet posté en premier peut arriver en dernier
- il n’existe pas non plus de fiabilité
- un paquet envoyé peut être perdu
- Les requêtes successives sont indépendantes.
- Pas de préservation de l'état entre les requêtes.
- Le client doit indiquer son adresse à chaque requête (pas de liaison
permanente).
- Pas de garanties particulières.
- Adapté aux échanges brefs (réponse en 1 message).
- intérêt : souple et léger...
Année Universitaire 2013-2014 12
CHAPITRE 3 :
Socket en mode connecté
Année Universitaire 2013-2014 13
3.1 Pour mieux comprendre : exemple appel
téléphonique
3.1.1 accueil téléphonique d’une entreprise
Les entreprises disposent généralement d’un standard téléphonique chargé
d’aiguiller les appels vers le bon destinataire :
3.1.2 Comme le téléphone
Les sockets sont la méthode BSD (inventée par l’Université de Berkeley) pour
réaliser des communications entre processus (IPC, Inter Processus
Communications). C’est-à-dire qu’un socket permet à un processus de
communiquer avec un autre situé à distance sur le même LAN, tout comme
une ligne de téléphone permet à deux personnes de se parler. L’analogie avec
le réseau téléphonique est excellente et nous allons l’utiliser au long de ce
petit guide.
Année Universitaire 2013-2014 14
3.1.3 Installation du téléphone
Pour recevoir des appels téléphoniques, il nous faut installer le téléphone. De
même nous devons créer un socket qui attendra des connexions. Cela se fait
en plusieurs étapes :
a) Installation d’une nouvelle ligne ; l’instanciation de la classe
ServerSocket, qui met en oeuvre une sorte de port que les serveurs
peuvent utiliser pour écouter et accepter les connexions des clients.
b) Après la création, nous devons indiquer à notre socket quel port
écouter, exactement comme le numéro de téléphone que vous obtenez,
vous permettra de recevoir des appels. C’est le rôle du constructeur de
la classe ServerSocket qui « attache » le socket serveur à un port ; Ce
qui nous donne :
ServerSocket socketserver = new ServerSocket(numero_port);
c) Pendant le traitement d’une connexion. Nous avons la possibilité
d’indiquer le nombre maximum de requêtes possibles. Il existe deux
autres constructeurs ; l'un a deux paramètres, le premier est bien sûr
le numéro de port et le nombre total de connexion simultanées
acceptées, voyez :
ServerSocket socketserver = new ServerSocket(numer_port,nbr_max);
nbr_max est le nombre maximal de connexions traitées
simultanément. Par exemple au-delà de cinq tentatives de connexion
consécutives autorisées, les connexions sont refusées.
Pour le second constructeur il suffit de spécifier l'adresse locale du
serveur.
ServerSocket socketserver = new
ServerSocket(numer_port,nbr_max,adresse_locale);
d) Après la création de socket permettant de recevoir des appels, il faut
répondre aux demandes de connexion. C’est le rôle de la fonction
Année Universitaire 2013-2014 15
accept (), qui est analogue à l’action de décrocher le combiné lorsque
le téléphone sonne. Cette fonction accept () va retourner un nouvel
socket, qui sera connecté à l’appelant.
Socket socketduserveur = socketserver.accept();
e) Vous savez maintenant comment créer un socket qui accepte les
demandes de connexion. Mais comment l’appeler ? Pour passer un
appel téléphonique, vous devez avoir le téléphone. Eh bien, vous allez
utiliser la fonction socket(), exactement comme pour l’établissement
d’un socket qui doit attendre les connexions. Mais vous devez lui
indiquez le nom de la machine sur laquelle le serveur est en exécution
et le numéro de port sur lequel il écoute.
Socket socket = new Socket(param1, param2)
f) Il faut alors écrire une fonction rassemblant les appels systèmes ci-dessus.
Cette fonction appelle un port particulier d’une certaine
machine, qu’on lui passe en paramètre.
3.1.4 La conversation téléphonique
Maintenant que vous disposez d’une connexion entre deux sockets, vous
allez vouloir échanger des données entre les 2 machines mises en jeu (ou la
même, le réseau étant transparent, il peut s’agir de processus sur le même
système, peu importe !). Et là, vous allez voir la magie de la chose : on utilise
les fonctions read () et write ().
3.1.5 Raccrocher le téléphone
De la même façon que vous devez raccrocher le combiné téléphonique
lorsque vous avez terminé votre conversation, vous devez couper la
connexion entre les deux sockets lorsque tout est fini. On utilise pour cela la
fonction close ().
Année Universitaire 2013-2014 16
3.1.6 Overview
3.2 Socket TCP - Déroulement
Année Universitaire 2013-2014 17
3.3 Implémentation : Socket TCP
Le client envoie au serveur un nombre entier, le serveur le multiple par 5 et
renvoie le résultat au client
 Serveur.java : Exemple d’un serveur simple :
Année Universitaire 2013-2014 18
import java.io.*;
import java.net.*;
public class Serveur {
public static void main(String[] args) {
try {
ServerSocket ss=new ServerSocket(1234);
System.out.println("j'attend la connexion d'un client");
Socket clientSocket=ss.accept();
System.out.println("Nouveau client connecté");
System.out.println ("Génération de objet InptStream et
OutputStream de la socket");
InputStream is=clientSocket.getInputStream();
OutputStream os=clientSocket.getOutputStream();
System.out.println("J'attend un nombre (1 octet)!");
int nb=is.read();
System.out.println("J'envoie la réponse");
os.write(nb*5);
System.out.println("Déconnexion du client");
clientSocket.close();
} catch (IOException e) {
e.printStackTrace();
}}}
1) Client.java : Exemple d’un client simple
Année Universitaire 2013-2014 19
import java.io.*;
import java.net.*;
import java.util.Scanner;
public class Client {
public static void main(String[] args) {
try {
System.out.println("Créer une connexion au serveur:");
Socket clientSocket=new Socket("localhost", 123);
System.out.println("Génération de objet InptStream et
OutputStream de la socket");
InputStream is=clientSocket.getInputStream();
OutputStream os=clientSocket.getOutputStream();
System.out.println("Lire un nombre au clavier NB=");
Scanner clavier=new Scanner(System.in);
int nb=clavier.nextInt();
System.out.println("Envoyer le nombre "+nb+" au
serveur");
os.write(nb);
System.out.println("Attendre la réponse du serveur:");
int rep=is.read();
System.out.println("La réponse est :"+rep);
} catch (Exception e) {
e.printStackTrace();
}}}
Année Universitaire 2013-2014 20
 Lancement du serveur :
Après le lancement du serveur la console affiche le message suivant
J'attend la connexion d’un client
Console Serveur
 Lancement du client :
J’attend la connexion d’un client
Nouveau client connecté
Génération de objet InptStream et OutputStream de la socket
J’attend un nombre (1 octet) !
Console Serveur
Créer une connexion au serveur:
Génération de objet InptStream et OutputStream de la socket
Lire un nombre au clavier NB=_
Console Client
 Saisir un nombre par le client et l’envoyer au serveur :
Année Universitaire 2013-2014 21
J’attend la connexion d’un client
Nouveau client connecté
Génération de objet InptStream et OutputStream de la socket
J’attend un nombre (1 octet) !
J’envoie la réponse
Déconnexion du client
Console Serveur
Créer une connexion au serveur:
Génération de objet InptStream et OutputStream de la socket
Lire un nombre au clavier NB=12
Envoyer le nombre 12 au serveur
Attendre la réponse du serveur
La réponse est : 60
Console Client
Année Universitaire 2013-2014 22
3.4 Gestion du parallélisme sur le serveur
La communication ne doit pas rester bloquée pour un client
D’après ce qu’on a vu dans jusqu’à maintenant, un seul processus serveur :
S’il y a des clients multiples, ils sont traités en séquence (les requêtes sont
conservées dans une file d’attente associée à la socket serveur)
La longueur max de cette file d’attente peut être spécifiée lors
de la création de la socket serveur. Valeur par défaut : 50.
Mais si l ' on veut que plus que deux puissent communiquer entre eux à
la fois , comment faire ? D'où la nécessité d'utiliser les Threads.
3.4.1 Serveur Multi-Threads
Pour qu’un serveur puisse communiquer avec plusieurs client en même
temps, il faut que:
- Le serveur puisse attendre une connexion à tout moment.
- Pour chaque connexion, il faut créer un nouveau thread associé à la
socket du client connecté (donc à l’exécution de accept()), puis
attendre à nouveau une nouvelle connexion
- Le thread créé doit s’occuper des opérations d’entrées-sorties
(read/write) pour communiquer avec le client indépendamment des
autres activités du serveur (Une socket service client différente est
créé pour chaque client).
- Le thread veilleur se remet ensuite en attente
Année Universitaire 2013-2014 23
Connections multithread
3.4.2 Déroulement en multi-thread
Année Universitaire 2013-2014 24
3.4.3 Un serveur TCP/IP multiclients
class Service implements Runnable
{
private Socket s;
Service (Socket _s)
{s=_s; }
void run()
{
//bla bla bla
s.close();
}
}
while (true)
{
accepter la connexion d’un nouveau
client et créer une socket service client;
créer un thread pour interagir avec ce client
sur la nouvelle socket service client ;
}
....
ServerSocket socketAttente;
SocketAttente = new ServerSocket(7777);
while (true) {
Socket socket=socketAttente.accept();
// Connexion établie
// La communication est désormais possible
Service s=new Service(socket);
Thread t = new Thread(s);
t.start();
}
SocketAttente.close();
....
Année Universitaire 2013-2014 25
le serveur utilise une classe Service implémentant l’interface
Runnable(thread) pour gérer les échanges de données en tâche de fond.
C’est ce thread qui réalise le service demandé
3.4.4 Implémentation d’un serveur multi-thread
Le serveur se compose au minimum par deux classes :
 ServeurMultiThread.java : serveur principal :
Année Universitaire 2013-2014 26
import java.io.*;
import java.net.*;
public class ServeurMultiThread extends Thread {
int nbClients=0; // pour compter le nombre de clients connectés
public void run(){
try {
System.out.println("J'attend une connexion");
ServerSocket ss=new ServerSocket(4321);
while(true){
Socket s=ss.accept();
++nbClients;
new ServiceClient(s,nbClients).start();
}
} catch (IOException e) {e.printStackTrace();}
} // Fin de la méthode run
public static void main(String[] args) {
new ServeurMultiThread().start();
}}
Année Universitaire 2013-2014 27
 La classe qui gère les entrées-sorties : ServiceClient.java :
import java.io.*;
import java.net.*;
public class ServiceClient extends Thread {
Socket client;
int numero;
public ServiceClient(Socket s,int num){client=s;numero=num; }
public void run(){
try {
BufferedReader in=new BufferedReader(
new InputStreamReader(client.getInputStream()));
PrintWriter out=new PrintWriter(client.getOutputStream(),true);
System.out.println("Client Num "+numero);
out.println("Vous etes le client num "+numero);
while(true){
String s=in.readLine();
out.println("Votre commande contient "+ s.length()+" caractères");
}
}
catch (IOException e) {
e.printStackTrace();}
}
}
Année Universitaire 2013-2014 28
 Lancement du serveur multithreads :
Après le lancement du serveur la console affiche le message suivant
J'attend une connexion
Console Serveur
 Lancement des client :
J'attend une connexion
J'attend une connexion
Client Num 1
J'attend une connexion
Client Num 2
Vous etes le client num 1
Vous etes le client num 2
Console Serveur
Client 1 Client 2
Année Universitaire 2013-2014 29
 Communication entre les clients et le serveur :
J'attend une connexion
J'attend une connexion
Client Num 1
J'attend une connexion
Client Num 2
Vous etes le client num 1
Soukaina
Votre commande contient 8
caractères
Meryem
Votre commande contient 6
caractères
Console Serveur
Vous etes le client num 2
MQL
Votre commande contient 3
caractères
UNIX
Votre commande contient 4
caractères
Client 1 Client 2
Année Universitaire 2013-2014 30
CHAPITRE 4 :
Socket en mode non connecté
Année Universitaire 2013-2014 31
Dans java.net on trouve les classes :
•DatagramSocket
•DatagramPacket
4.1 La classe DatagramPacket
Cette classe permet de créer des objets qui contiendront les données
envoyées ou reçues ainsi que l'adresse de destination ou de provenance du
datagramme.
Deux constructeurs sont disponibles, un pour les paquets à recevoir, l'autre
pour les paquets à envoyer.
 public DatagramPacket(byte buffer[], int taille)
Construit un objet pour recevoir un datagramme. Le
paramètre buffer correspond à la zone où doit être stocké le datagramme
reçu et le paramètre taille correspond à la taille maximale des datagrammes
à recevoir.
byte[]buffer : tableau d’octets permettant la réception des données
ATTENTION : Si la taille du tableau est insuffisante, les données seront
tronquées
Exemple
byte[] tampon = new byte[1024];
DatagramPacket datagramme = new DatagramPacket(tampon,
tampon.length);
Année Universitaire 2013-2014 32
 public DatagramPacket(byte buffer[], int taille, InetAddress adresse, int
port)
Construit un objet pour envoyer un datagramme. Le
paramètre buffer correspond à la zone où est stocké le datagramme à
envoyer, le paramètre taille correspond à la taille du datagramme à
envoyer, adresse correspond à l'adresse de la machine à qui envoyer le
datagramme et port sur quel port UDP.
Exemple
String message = “coucou !!! “ ;
byte[] tampon = message.getBytes();
InetAddress adresse=
InetAddress.getByName(“moncorrepsondant.fr“);
DatagramPacket datagramme = new DatagramPacket(tampon,
tampon.length, adresse, 45848);
Des méthodes sont disponibles pour manipuler de tels objets :
 public synchronized InetAddress getAddress ()
Retourne l'adresse stockée dans le paquet.
 public synchronized int getPort ()
Retourne le port stocké dans le paquet.
 public synchronized byte[] getData ()
Retourne les données stockées dans le paquet.
 public synchronized int getLength ()
Retourne la taille des données stockées dans le paquet.
 public synchronized void setAddress(InetAddress iaddr)
Modifie ou affecte l'adresse de destination.
 public synchronized void setPort(int iport)
Année Universitaire 2013-2014 33
Modifie ou affecte le port de destination.
 public synchronized void setData(byte ibuf[])
Modifie ou affecte la référence de la zone contenant les données.
 public synchronized void setLength(int ilength)
Modifie ou affecte la taille de la zone contenant les données.
4.2 La classe DatagramSocket
Cette classe permet de créer des sockets UDP qui permettent d'envoyer et de
recevoir des datagrammes UDP.
Avant toute communication en mode UDP il est nécessaire de créer
une socket aussi bien du coté client que du coté serveur. Pour cela Java
propose trois constructeurs :
 public DatagramSocket () throws SocketException
Crée un objet de type socket et l'attache à un port disponible de la machine
locale. Ce constructeur doit être utilisé dans les clients pour lesquels le port
d'attachement n'a pas besoin d'être connu.
Remarque : pas d’arguments pour le constructeur car toutes les
informations se trouvent dans le paquet envoyé.
 public DatagramSocket (int port) throws SocketException
Crée un objet de type socket et l'attache au port UDP local passé en
paramètre. En particulier, ce constructeur doit être utilisé dans les serveurs
pour lesquels le port d'attachement a besoin d'être fixé préalablement afin
qu'il soit connu des clients.
 public DatagramSocket(int port, InetAddress laddr) throws
SocketException
Crée un objet de type socket, l'attache au port UDP local passé en paramètre
et à une adresse spécifique de la machine locale. Ce constructeur n'est utile
que si la machine locale dispose de plusieurs adresses Internet.
Année Universitaire 2013-2014 34
Une fois le socket (objet de type DatagramSocket) créée et attachée à un
port particulier de la machine locale, il est possible d'envoyer et de recevoir
des datagrammes, via cette socket, au moyen des méthodes suivantes :
 public void send(DatagramPacket data) throws IOException
Permet d'envoyer les données contenues dans la variable data vers la
machine et le port dont les valeurs ont été préalablement spécifiées dans la
variable data.
 public synchronized void receive(DatagramPacket data) throws
IOException
Permet de recevoir un datagramme qui sera stocké dans data. Après
appel, data contient les données reçues, leur taille, l'adresse de l'envoyeur
ainsi que son port d'attachement. Cette méthode est bloquante tant qu'il n'y
a rien à recevoir. Si le message est trop long pour être stocké, celui-ci est
tronqué, et le reste est perdu. Il n'est donc pas possible de recevoir des
messages dont on ne connait pas préalablement la taille.
 public void close() throws IOException
Même si Java ferme les DatagramSocket à la fin du programme (ou via le
Garbage collect), il est DE BON USAGE de fermer EXPLICITEMENT les
DatagramSockets via la méthode close une fois qu’ils ne sont plus utiles.
Année Universitaire 2013-2014 35
4.3 Socket UDP:Déroulement
 Un schéma récapitulatif
Année Universitaire 2013-2014 36
4.4 Implémentation : Socket UDP
 Server.java
import java.net.*;
public class Server {
public static void main(String []args) {
try {
DatagramSocket s = new DatagramSocket(5678);
byte []data = new byte[100];
System.out.println("J'attend un Client");
DatagramPacket paquet = new DatagramPacket(data,data.length);
while (true) {
s.receive(paquet);
String st = new String(paquet.getData(),0,paquet.getLength());
System.out.print("J'ai reçu ["+st+"]");
System.out.println(" depuis la machine "+" "+
paquet.getAddress().getHostName()+" port :"+
paquet.getPort());
}} catch(Exception ex) {
ex.printStackTrace();
System.exit(1);
}}}
Année Universitaire 2013-2014 37
 Client.java
import java.net.*;
public class Client {
public static void main(String []args) {
try {
DatagramSocket s = new DatagramSocket();
byte []data = args[0].getBytes();
InetSocketAddress sa = new InetSocketAddress("localhost",5678);
System.out.println("le paquet est créé !");
DatagramPacket paquet = new DatagramPacket(data,data.length,sa);
System.out.println("le paquet est envoyé");
s.send(paquet);
} catch(Exception ex) {
ex.printStackTrace();
System.exit(1);
}}}
Année Universitaire 2013-2014 38
 Lancement du serveur :
J’attend un client
 Lancement du client :
En passant une chaine de caractère ‘Abounasr Najihi Boujadi’
J’attend un client
J'ai reçu [Abounasr Najihi Boujadi] depuis la machine Adresse 127.0.0.1
port :5888
Le paquet est créé !
Le paquet est envoyé !
Console Serveur
Console Client
Année Universitaire 2013-2014 39
CHAPITRE 5 :
Comparaison socket JAVA
ET C
Année Universitaire 2013-2014 40
le principe des sockets reste le même dans les deux langages, la comparaison
sera faite au niveau des syntaxes du code utilisé dans chaque langage :
5.1 En mode Connecté
5.1.1 Côté serveur
JAVA En Unix /C
- Créer un Socket
- L’Attacher à un port
et adresse
- Lui permettre de
scruter et stocker
les demandes de
connexions
entrantes avant
acceptation
- paramétrer la taille
de la FIFO des
requêtes
Classe ServerSocket
Trois constructeurs
possibles :
- numéro_port
(obligatoire)
- Et taille
maximale FIFO
- Et Adresse IP
PS : cette classe fait les
3 taches de langage C
socket()+bind()+listen()
- socket()
//création en mode
STREAM
- bind()
//assignation
numéro de port et
adresse IP
- listen()
// taille maximale FIFO
- Le processus doit
être bloqué tant
qu’aucune demande
de connexion ne lui
parvient sur la
socket générique
d’écoute : = =>
fonction bloquante
- L’acceptation
consiste à
considérer
positivement une
demande reçue et à
Classe ServerSocket
Méthode accept
// retourne un objet
Socket
accept
// retourne
l’identificateur de la
nouvelle créée ainsi
que les
caractéristiques du
client distant
Année Universitaire 2013-2014 41
créer localement
une socket
spécifique dédiée à
supporter l’échange
de données sur cette
connexion
particulière
==> Cette socket
représente l’extrémité
« serveur » de la
connexion TCP initiée
par un « client »
distant.
- EMISSION : Revient à
Ecrire/Envoyer un
message (x octets)
sur la connexion
- RECEPTION : Revient
à Lire/Recevoir un
message (x octets)
sur la connexion
Classe Socket
- Emission :
méthode
getInputStream
Réception :
méthode
getOuputStream
- Emission :
primitives send ou
write
- Réception :
primitives recv ou
read
Année Universitaire 2013-2014 42
5.1.2 Client
JAVA En Unix /C
- Créer un Socket
- L’attacher à un port
et adresse
- L’utiliser pour
demander
l’établissement
d’une connexion
TCP avec un
processus distant «
répondant »
Quatre constructeurs
possibles
- Adresse IP ou
nom_host distant ET
numéro_port
distant
(obligatoires)
- Et Adresse IP ou
nom_host local ET
numéro_port local
PS : cette classe fait les 3
taches de langage C
socket()+bind()+connect()
- socket()
// création en
mode STREAM
- bind()
// assignation
numéro de port et
adresse IP
- connect()
//permet à un
client de se
connecter à le
serveur.
EMISSION : Revient à
Ecrire/Envoyer un
message (x octets) sur
la connexion
RECEPTION : Revient à
Lire/Recevoir un
message (x octets) sur
la connexion
Classe Socket
- Emission : méthode
getInputStream
- Réception :
méthode
getOuputStream
Emission :
primitives send ou
write
Réception :
primitives recv ou
read
5.1.3 Récpitulatif
 Version Unix/) :
Année Universitaire 2013-2014 43
 Version JAVA :
Année Universitaire 2013-2014 44
5.2 En mode déconnecté
5.2.1 Côté serveur et côté Client
JAVA En Unix /C
- Créer une socket
localement
- Numéro de port
prédéfini côté «
serveur »
Créer un socket UDP
avec
- DatagramSocket (int
port) :Côté serveur
- DatagramSocket() :
côté client
Créer le socket UDP
avec la fonction
socket () +
La fonction bind()
pour l’attacher à un
port
Transfert de données
(des deux côtés) :
EMISSION : Envoyer X
octets vers une socket
distante dont on
précise les
caractéristiques
RECEPTION : Recevoir
X octets provenant
d’une socket distante
dont on récupère les
caractéristiques pour
en déterminer
l’origine ==> fonction
bloquante
Classe SocketDatagram
- Emission :
méthode send
- Réception :
méthode receive
Classe DatagramPacket
- Constructeurs
pour l’envoi
- Constructeurs
pour la réception
Emission : primitives
sendto
Réception :
primitives recvfrom
5.2.2 Récapitulatif
 Version Unix/C :
Année Universitaire 2013-2014 45
 Version Java :
Année Universitaire 2013-2014 46
Année Universitaire 2013-2014 47

Contenu connexe

Tendances

Java RMI
Java RMIJava RMI
Java RMI
Heithem Abbes

Programmation réseau en JAVA
Programmation réseau en JAVAProgrammation réseau en JAVA
Programmation réseau en JAVA
Bachir Benyammi

Tp1 - WS avec JAXWS
Tp1 - WS avec JAXWSTp1 - WS avec JAXWS
Tp1 - WS avec JAXWS
Lilia Sfaxi

Corrige tp java
Corrige tp javaCorrige tp java
Corrige tp java
Maya Medjdoub

Intégration Continue pour Android
Intégration Continue pour AndroidIntégration Continue pour Android
Intégration Continue pour Android
Salma ES-Salmani

Sockets
SocketsSockets
Sockets
Heithem Abbes

Les dessous du framework spring
Les dessous du framework springLes dessous du framework spring
Les dessous du framework spring
Antoine Rey

La spécification des besoins
La spécification des besoinsLa spécification des besoins
La spécification des besoinsIsmahen Traya

Manuel des TP : Atelier Web 2
Manuel des TP : Atelier Web 2Manuel des TP : Atelier Web 2
Manuel des TP : Atelier Web 2
Faycel Chaoua

Workshop spring session 2 - La persistance au sein des applications Java
Workshop spring   session 2 - La persistance au sein des applications JavaWorkshop spring   session 2 - La persistance au sein des applications Java
Workshop spring session 2 - La persistance au sein des applications JavaAntoine Rey

Rapport application web (Spring BOOT,angular4) et mobile(ionc3) gestion des a...
Rapport application web (Spring BOOT,angular4) et mobile(ionc3) gestion des a...Rapport application web (Spring BOOT,angular4) et mobile(ionc3) gestion des a...
Rapport application web (Spring BOOT,angular4) et mobile(ionc3) gestion des a...
MOHAMMED MOURADI

Examen principal- php - correction
Examen principal- php - correctionExamen principal- php - correction
Examen principal- php - correction
Ines Ouaz

Architecture jee principe de inversion de controle et injection des dependances
Architecture jee principe de inversion de controle et injection des dependancesArchitecture jee principe de inversion de controle et injection des dependances
Architecture jee principe de inversion de controle et injection des dependances
ENSET, Université Hassan II Casablanca

Tp2 - WS avec JAXRS
Tp2 - WS avec JAXRSTp2 - WS avec JAXRS
Tp2 - WS avec JAXRS
Lilia Sfaxi

Support de cours Spring M.youssfi
Support de cours Spring  M.youssfiSupport de cours Spring  M.youssfi
Support de cours Spring M.youssfi
ENSET, Université Hassan II Casablanca

Introduction à spring boot
Introduction à spring bootIntroduction à spring boot
Introduction à spring boot
Antoine Rey

diagramme de séquence UML
diagramme de séquence UMLdiagramme de séquence UML
diagramme de séquence UML
Amir Souissi

Support de cours technologie et application m.youssfi
Support de cours technologie et application m.youssfiSupport de cours technologie et application m.youssfi
Support de cours technologie et application m.youssfi
ENSET, Université Hassan II Casablanca

Présentation SOA
Présentation SOAPrésentation SOA
Présentation SOA
Cynapsys It Hotspot

Support NodeJS avec TypeScript Express MongoDB
Support NodeJS avec TypeScript Express MongoDBSupport NodeJS avec TypeScript Express MongoDB
Support NodeJS avec TypeScript Express MongoDB
ENSET, Université Hassan II Casablanca


Tendances (20)

Java RMI
Java RMIJava RMI
Java RMI

Programmation réseau en JAVA
Programmation réseau en JAVAProgrammation réseau en JAVA
Programmation réseau en JAVA

Tp1 - WS avec JAXWS
Tp1 - WS avec JAXWSTp1 - WS avec JAXWS
Tp1 - WS avec JAXWS

Corrige tp java
Corrige tp javaCorrige tp java
Corrige tp java

Intégration Continue pour Android
Intégration Continue pour AndroidIntégration Continue pour Android
Intégration Continue pour Android

Sockets
SocketsSockets
Sockets

Les dessous du framework spring
Les dessous du framework springLes dessous du framework spring
Les dessous du framework spring

La spécification des besoins
La spécification des besoinsLa spécification des besoins
La spécification des besoins

Manuel des TP : Atelier Web 2
Manuel des TP : Atelier Web 2Manuel des TP : Atelier Web 2
Manuel des TP : Atelier Web 2

Workshop spring session 2 - La persistance au sein des applications Java
Workshop spring   session 2 - La persistance au sein des applications JavaWorkshop spring   session 2 - La persistance au sein des applications Java
Workshop spring session 2 - La persistance au sein des applications Java

Rapport application web (Spring BOOT,angular4) et mobile(ionc3) gestion des a...
Rapport application web (Spring BOOT,angular4) et mobile(ionc3) gestion des a...Rapport application web (Spring BOOT,angular4) et mobile(ionc3) gestion des a...
Rapport application web (Spring BOOT,angular4) et mobile(ionc3) gestion des a...

Examen principal- php - correction
Examen principal- php - correctionExamen principal- php - correction
Examen principal- php - correction

Architecture jee principe de inversion de controle et injection des dependances
Architecture jee principe de inversion de controle et injection des dependancesArchitecture jee principe de inversion de controle et injection des dependances
Architecture jee principe de inversion de controle et injection des dependances

Tp2 - WS avec JAXRS
Tp2 - WS avec JAXRSTp2 - WS avec JAXRS
Tp2 - WS avec JAXRS

Support de cours Spring M.youssfi
Support de cours Spring  M.youssfiSupport de cours Spring  M.youssfi
Support de cours Spring M.youssfi

Introduction à spring boot
Introduction à spring bootIntroduction à spring boot
Introduction à spring boot

diagramme de séquence UML
diagramme de séquence UMLdiagramme de séquence UML
diagramme de séquence UML

Support de cours technologie et application m.youssfi
Support de cours technologie et application m.youssfiSupport de cours technologie et application m.youssfi
Support de cours technologie et application m.youssfi

Présentation SOA
Présentation SOAPrésentation SOA
Présentation SOA

Support NodeJS avec TypeScript Express MongoDB
Support NodeJS avec TypeScript Express MongoDBSupport NodeJS avec TypeScript Express MongoDB
Support NodeJS avec TypeScript Express MongoDB


En vedette

Chat application in java using swing and socket programming.
Chat application in java using swing and socket programming.Chat application in java using swing and socket programming.
Chat application in java using swing and socket programming.
Kuldeep Jain

Chat application
Chat applicationChat application
Chat application
Mudasir Sunasara

Théorie Des Graphes
Théorie Des GraphesThéorie Des Graphes
Théorie Des Graphes
medialabSciencesPo

Ebook matlab
Ebook matlabEbook matlab
Ebook matlabN NASRI

Passive reporting 2
Passive reporting 2Passive reporting 2
Passive reporting 2englishbites

Les nouveautés de asp.net mvc 3
Les nouveautés de asp.net mvc 3Les nouveautés de asp.net mvc 3
Les nouveautés de asp.net mvc 3
Jerome Hugon

Les collections en JAVA
Les collections en JAVALes collections en JAVA
Les collections en JAVA
Axel KAMALAK

Formation1 sockets
Formation1 socketsFormation1 sockets
Formation1 sockets
Mariem SOMRANI

Practice lesson 2
Practice lesson 2Practice lesson 2
Debutermatlab
DebutermatlabDebutermatlab
Debutermatlabnejmzad

Le Réseau et Java
Le Réseau et JavaLe Réseau et Java
Le Réseau et Java
Korteby Farouk

Grammar rules
Grammar rulesGrammar rules
Grammar rules
David Hoang

Multi user chat system using java
Multi user chat system using javaMulti user chat system using java
Multi user chat system using java
Akhil Goutham Kotini

Traitement d'image sous Matlab
Traitement d'image sous Matlab  Traitement d'image sous Matlab
Traitement d'image sous Matlab
Hajer Dahech

TP1 Traitement d'images Génie Logiciel avec Matlab
TP1 Traitement d'images Génie Logiciel avec MatlabTP1 Traitement d'images Génie Logiciel avec Matlab
TP1 Traitement d'images Génie Logiciel avec Matlab
Mariem ZAOUALI

Introduction au traitement d'images
Introduction au traitement d'imagesIntroduction au traitement d'images
Introduction au traitement d'images
Abdelouahed Abdou

Traitement d'image
Traitement d'imageTraitement d'image
Traitement d'imageAnissa Teyeb

Alphorm.com Formation Excel 2016 Expert I - partie 1
Alphorm.com Formation Excel 2016 Expert I - partie 1Alphorm.com Formation Excel 2016 Expert I - partie 1
Alphorm.com Formation Excel 2016 Expert I - partie 1
Alphorm


En vedette (20)

Chat application in java using swing and socket programming.
Chat application in java using swing and socket programming.Chat application in java using swing and socket programming.
Chat application in java using swing and socket programming.

Chat application
Chat applicationChat application
Chat application

02 java-socket
02 java-socket02 java-socket
02 java-socket

Théorie Des Graphes
Théorie Des GraphesThéorie Des Graphes
Théorie Des Graphes

Ebook matlab
Ebook matlabEbook matlab
Ebook matlab

Passive reporting 2
Passive reporting 2Passive reporting 2
Passive reporting 2

Les nouveautés de asp.net mvc 3
Les nouveautés de asp.net mvc 3Les nouveautés de asp.net mvc 3
Les nouveautés de asp.net mvc 3

Les collections en JAVA
Les collections en JAVALes collections en JAVA
Les collections en JAVA

Introduction aux-sockets
Introduction aux-socketsIntroduction aux-sockets
Introduction aux-sockets

Formation1 sockets
Formation1 socketsFormation1 sockets
Formation1 sockets

Practice lesson 2
Practice lesson 2Practice lesson 2
Practice lesson 2

Debutermatlab
DebutermatlabDebutermatlab
Debutermatlab

Le Réseau et Java
Le Réseau et JavaLe Réseau et Java
Le Réseau et Java

Grammar rules
Grammar rulesGrammar rules
Grammar rules

Multi user chat system using java
Multi user chat system using javaMulti user chat system using java
Multi user chat system using java

Traitement d'image sous Matlab
Traitement d'image sous Matlab  Traitement d'image sous Matlab
Traitement d'image sous Matlab

TP1 Traitement d'images Génie Logiciel avec Matlab
TP1 Traitement d'images Génie Logiciel avec MatlabTP1 Traitement d'images Génie Logiciel avec Matlab
TP1 Traitement d'images Génie Logiciel avec Matlab

Introduction au traitement d'images
Introduction au traitement d'imagesIntroduction au traitement d'images
Introduction au traitement d'images

Traitement d'image
Traitement d'imageTraitement d'image
Traitement d'image

Alphorm.com Formation Excel 2016 Expert I - partie 1
Alphorm.com Formation Excel 2016 Expert I - partie 1Alphorm.com Formation Excel 2016 Expert I - partie 1
Alphorm.com Formation Excel 2016 Expert I - partie 1


Similaire à Rapport Sockets en Java

173544 introduction-aux-sockets
173544 introduction-aux-sockets173544 introduction-aux-sockets
173544 introduction-aux-socketsnaimanaima1

8-socket.pdf
8-socket.pdf8-socket.pdf
8-socket.pdf
StyvePola1

Securisation des web services soap contre les attaques par injection
Securisation des web services soap contre les attaques par injectionSecurisation des web services soap contre les attaques par injection
Securisation des web services soap contre les attaques par injection
Zakaria SMAHI

Socket tcp ip client server on langace c
Socket tcp ip client server on langace c Socket tcp ip client server on langace c
Socket tcp ip client server on langace c
mouad Lousimi

Rapport Projet Application Web De Domotique Arduino - Liotard Roulleau
Rapport Projet Application Web De Domotique Arduino - Liotard RoulleauRapport Projet Application Web De Domotique Arduino - Liotard Roulleau
Rapport Projet Application Web De Domotique Arduino - Liotard Roulleau
Nicolas Roulleau

COUPLAGE ENTRE Asterisk et OpenIMSCore
COUPLAGE ENTRE Asterisk et OpenIMSCoreCOUPLAGE ENTRE Asterisk et OpenIMSCore
COUPLAGE ENTRE Asterisk et OpenIMSCore
Abdou Lahad SYLLA

Projet réalisé par ameny Khedhira & Arij Mekki
Projet réalisé par  ameny Khedhira & Arij MekkiProjet réalisé par  ameny Khedhira & Arij Mekki
Projet réalisé par ameny Khedhira & Arij Mekki
Ameny Khedhira

Les sockets.pptx
Les sockets.pptxLes sockets.pptx
Bah mamadou hady
Bah mamadou hadyBah mamadou hady
Bah mamadou hady
MamadouHadyBah

mise en place d'un système de classes virtuelles utilisant le webRTC + openfi...
mise en place d'un système de classes virtuelles utilisant le webRTC + openfi...mise en place d'un système de classes virtuelles utilisant le webRTC + openfi...
mise en place d'un système de classes virtuelles utilisant le webRTC + openfi...
Bassirou Dime

Ms es 70-291_1.0_fr
Ms es 70-291_1.0_frMs es 70-291_1.0_fr
Ms es 70-291_1.0_fr
jmydsa

Contributions aux environnements de développement de services de télécoms da...
Contributions aux environnements de développement de  services de télécoms da...Contributions aux environnements de développement de  services de télécoms da...
Contributions aux environnements de développement de services de télécoms da...
Kokou Gaglo

AUTOMATISATION DU DEPLOIEMENT ET DE LA GESTION DES RESEAUX VIRTUELS DANS LE C...
AUTOMATISATION DU DEPLOIEMENT ET DE LA GESTION DES RESEAUX VIRTUELS DANS LE C...AUTOMATISATION DU DEPLOIEMENT ET DE LA GESTION DES RESEAUX VIRTUELS DANS LE C...
AUTOMATISATION DU DEPLOIEMENT ET DE LA GESTION DES RESEAUX VIRTUELS DANS LE C...
Khadidja BOUKREDIMI

Creation de cluster (Master et deux slave ) nfs, htcondor, mpi
Creation de cluster (Master et deux slave ) nfs, htcondor, mpiCreation de cluster (Master et deux slave ) nfs, htcondor, mpi
Creation de cluster (Master et deux slave ) nfs, htcondor, mpi
Khalid EDAIG

Projet de-recherche-Tuteuré
Projet de-recherche-TuteuréProjet de-recherche-Tuteuré
Projet de-recherche-Tuteuré
Rullier Anthony

TD1.pdf
TD1.pdfTD1.pdf
TD1.pdf
Koffi Kanga

Android VoIP/SIP Softphone
Android VoIP/SIP SoftphoneAndroid VoIP/SIP Softphone
Android VoIP/SIP SoftphoneHamza Lazaar


Similaire à Rapport Sockets en Java (20)

173544 introduction-aux-sockets
173544 introduction-aux-sockets173544 introduction-aux-sockets
173544 introduction-aux-sockets

8-socket.pdf
8-socket.pdf8-socket.pdf
8-socket.pdf

Securisation des web services soap contre les attaques par injection
Securisation des web services soap contre les attaques par injectionSecurisation des web services soap contre les attaques par injection
Securisation des web services soap contre les attaques par injection

Socket tcp ip client server on langace c
Socket tcp ip client server on langace c Socket tcp ip client server on langace c
Socket tcp ip client server on langace c

Rapport Projet Application Web De Domotique Arduino - Liotard Roulleau
Rapport Projet Application Web De Domotique Arduino - Liotard RoulleauRapport Projet Application Web De Domotique Arduino - Liotard Roulleau
Rapport Projet Application Web De Domotique Arduino - Liotard Roulleau

COUPLAGE ENTRE Asterisk et OpenIMSCore
COUPLAGE ENTRE Asterisk et OpenIMSCoreCOUPLAGE ENTRE Asterisk et OpenIMSCore
COUPLAGE ENTRE Asterisk et OpenIMSCore

Projet réalisé par ameny Khedhira & Arij Mekki
Projet réalisé par  ameny Khedhira & Arij MekkiProjet réalisé par  ameny Khedhira & Arij Mekki
Projet réalisé par ameny Khedhira & Arij Mekki

Les sockets.pptx
Les sockets.pptxLes sockets.pptx
Les sockets.pptx

Bah mamadou hady
Bah mamadou hadyBah mamadou hady
Bah mamadou hady

mise en place d'un système de classes virtuelles utilisant le webRTC + openfi...
mise en place d'un système de classes virtuelles utilisant le webRTC + openfi...mise en place d'un système de classes virtuelles utilisant le webRTC + openfi...
mise en place d'un système de classes virtuelles utilisant le webRTC + openfi...

Reseaux
ReseauxReseaux
Reseaux

Ms es 70-291_1.0_fr
Ms es 70-291_1.0_frMs es 70-291_1.0_fr
Ms es 70-291_1.0_fr

Twido guide de programmation
Twido guide de programmationTwido guide de programmation
Twido guide de programmation

Contributions aux environnements de développement de services de télécoms da...
Contributions aux environnements de développement de  services de télécoms da...Contributions aux environnements de développement de  services de télécoms da...
Contributions aux environnements de développement de services de télécoms da...

AUTOMATISATION DU DEPLOIEMENT ET DE LA GESTION DES RESEAUX VIRTUELS DANS LE C...
AUTOMATISATION DU DEPLOIEMENT ET DE LA GESTION DES RESEAUX VIRTUELS DANS LE C...AUTOMATISATION DU DEPLOIEMENT ET DE LA GESTION DES RESEAUX VIRTUELS DANS LE C...
AUTOMATISATION DU DEPLOIEMENT ET DE LA GESTION DES RESEAUX VIRTUELS DANS LE C...

Creation de cluster (Master et deux slave ) nfs, htcondor, mpi
Creation de cluster (Master et deux slave ) nfs, htcondor, mpiCreation de cluster (Master et deux slave ) nfs, htcondor, mpi
Creation de cluster (Master et deux slave ) nfs, htcondor, mpi

Projet de-recherche-Tuteuré
Projet de-recherche-TuteuréProjet de-recherche-Tuteuré
Projet de-recherche-Tuteuré

vanderpypendaniel_msc
vanderpypendaniel_mscvanderpypendaniel_msc
vanderpypendaniel_msc

TD1.pdf
TD1.pdfTD1.pdf
TD1.pdf

Android VoIP/SIP Softphone
Android VoIP/SIP SoftphoneAndroid VoIP/SIP Softphone
Android VoIP/SIP Softphone


Plus de Soukaina Boujadi

Rapport des Travaux Pratiques UNIX
Rapport des Travaux Pratiques UNIXRapport des Travaux Pratiques UNIX
Rapport des Travaux Pratiques UNIX
Soukaina Boujadi

Rapport XMI To SVG
Rapport XMI To SVGRapport XMI To SVG
Rapport XMI To SVG
Soukaina Boujadi

Conformiq
ConformiqConformiq
Conformiq
Soukaina Boujadi

Composants hardware du mainframe
Composants hardware du mainframeComposants hardware du mainframe
Composants hardware du mainframe
Soukaina Boujadi

Open erp le reporting avec jasper reports
Open erp  le reporting avec jasper reportsOpen erp  le reporting avec jasper reports
Open erp le reporting avec jasper reportsSoukaina Boujadi

Comment lancer une entreprise
Comment lancer une entrepriseComment lancer une entreprise
Comment lancer une entreprise
Soukaina Boujadi

Rapport comment lancer une entreprise
Rapport comment lancer une entrepriseRapport comment lancer une entreprise
Rapport comment lancer une entreprise
Soukaina Boujadi

Présentation open bravo
Présentation open bravoPrésentation open bravo
Présentation open bravo
Soukaina Boujadi

Sauvegardes de base de données
Sauvegardes de base de donnéesSauvegardes de base de données
Sauvegardes de base de données
Soukaina Boujadi

Concepts de sauvegarde et de récupération
Concepts de sauvegarde et de récupérationConcepts de sauvegarde et de récupération
Concepts de sauvegarde et de récupération
Soukaina Boujadi

Rapport tp3 j2ee
Rapport tp3 j2eeRapport tp3 j2ee
Rapport tp3 j2ee
Soukaina Boujadi

Rapport tp2 j2ee
Rapport tp2 j2eeRapport tp2 j2ee
Rapport tp2 j2ee
Soukaina Boujadi

Rapport tp1 j2ee
Rapport tp1 j2eeRapport tp1 j2ee
Rapport tp1 j2ee
Soukaina Boujadi

Sécurité des réseaux sans fil WIFI
Sécurité des réseaux sans fil WIFISécurité des réseaux sans fil WIFI
Sécurité des réseaux sans fil WIFI
Soukaina Boujadi

Programmation shell
Programmation shellProgrammation shell
Programmation shell
Soukaina Boujadi


Plus de Soukaina Boujadi (15)

Rapport des Travaux Pratiques UNIX
Rapport des Travaux Pratiques UNIXRapport des Travaux Pratiques UNIX
Rapport des Travaux Pratiques UNIX

Rapport XMI To SVG
Rapport XMI To SVGRapport XMI To SVG
Rapport XMI To SVG

Conformiq
ConformiqConformiq
Conformiq

Composants hardware du mainframe
Composants hardware du mainframeComposants hardware du mainframe
Composants hardware du mainframe

Open erp le reporting avec jasper reports
Open erp  le reporting avec jasper reportsOpen erp  le reporting avec jasper reports
Open erp le reporting avec jasper reports

Comment lancer une entreprise
Comment lancer une entrepriseComment lancer une entreprise
Comment lancer une entreprise

Rapport comment lancer une entreprise
Rapport comment lancer une entrepriseRapport comment lancer une entreprise
Rapport comment lancer une entreprise

Présentation open bravo
Présentation open bravoPrésentation open bravo
Présentation open bravo

Sauvegardes de base de données
Sauvegardes de base de donnéesSauvegardes de base de données
Sauvegardes de base de données

Concepts de sauvegarde et de récupération
Concepts de sauvegarde et de récupérationConcepts de sauvegarde et de récupération
Concepts de sauvegarde et de récupération

Rapport tp3 j2ee
Rapport tp3 j2eeRapport tp3 j2ee
Rapport tp3 j2ee

Rapport tp2 j2ee
Rapport tp2 j2eeRapport tp2 j2ee
Rapport tp2 j2ee

Rapport tp1 j2ee
Rapport tp1 j2eeRapport tp1 j2ee
Rapport tp1 j2ee

Sécurité des réseaux sans fil WIFI
Sécurité des réseaux sans fil WIFISécurité des réseaux sans fil WIFI
Sécurité des réseaux sans fil WIFI

Programmation shell
Programmation shellProgrammation shell
Programmation shell


Dernier

Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupeCours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Yuma91

SYLLABUS DU COURS MARKETING DTS 1-2.pdf
SYLLABUS DU COURS  MARKETING DTS 1-2.pdfSYLLABUS DU COURS  MARKETING DTS 1-2.pdf
SYLLABUS DU COURS MARKETING DTS 1-2.pdf
Moukagni Evrard

Mémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et auditMémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et audit
MelDjobo

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
mrelmejri

Système de gestion des fichiers de amine
Système de gestion des fichiers de amineSystème de gestion des fichiers de amine
Système de gestion des fichiers de amine
sewawillis

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx
Txaruka

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries


Dernier (12)

Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupeCours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupe

SYLLABUS DU COURS MARKETING DTS 1-2.pdf
SYLLABUS DU COURS  MARKETING DTS 1-2.pdfSYLLABUS DU COURS  MARKETING DTS 1-2.pdf
SYLLABUS DU COURS MARKETING DTS 1-2.pdf

Mémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et auditMémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et audit

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...

Système de gestion des fichiers de amine
Système de gestion des fichiers de amineSystème de gestion des fichiers de amine
Système de gestion des fichiers de amine

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024


Rapport Sockets en Java

  • 1. Master Spécialisé Qualité du Logiciel Rapport de projet Sockets en Java Réalisé Par : Soukaina NAJIHI Meryem ABOUNASR Soukaina BOUJADI Encadré Par : Mr. ELANSARI Année Universitaire 2013-2014
  • 2. Remerciement Nous souhaitons adresser nos remerciements les plus sincères à notre professeur M ELANSARI qui nous a toujours aidé et apporté ses directives et remarques pertinentes .Nous le remercions encore pour l’occasion qu’il nous a donné pour affronter ce monde merveille d’Unix. Année Universitaire 2013-2014 2
  • 3. Table des matières Remerciement.............................................................................................................................. 2 Table des matières ....................................................................................................................... 3 CHAPITRE 1: Introduction au sockets ................................................................................... 5 1.1 Problème ....................................................................................................................................... 6 1.2 Comment ? -> Interface TCP/IP APPLICATION .......................................................................... 6 1.3 Les adresses IP en Java .................................................................................................................. 8 CHAPITRE 2: Qu'est-ce qu'un socket ? ........................................................................ 10 2.1 Définition du socket .................................................................................................................... 11 2.2 Sockets TCP/UDP ......................................................................................................................... 12 CHAPITRE 3 : Socket en mode connecté ..................................................................... 13 3.1 Pour mieux comprendre : exemple appel téléphonique ............................................................ 14 3.1.1 accueil téléphonique d’une entreprise ................................................................................ 14 3.1.2 Comme le téléphone ........................................................................................................... 14 3.1.3 Installation du téléphone .................................................................................................... 15 3.1.4 La conversation téléphonique .............................................................................................. 16 3.1.5 Raccrocher le téléphone ....................................................................................................... 16 3.1.6 Overview ............................................................................................................................... 17 3.2 Socket TCP - Déroulement ......................................................................................................... 17 3.3 Implémentation : Socket TCP ...................................................................................................... 18 3.4 Gestion du parallélisme sur le serveur ........................................................................................ 23 3.4.1 Serveur Multi-Threads ......................................................................................................... 23 3.4.2 Déroulement en multi-thread .............................................................................................. 24 3.4.3 Un serveur TCP/IP multiclients ........................................................................................... 25 3.4.4 Implémentation d’un serveur multi-thread ......................................................................... 26 CHAPITRE 4 : Socket en mode non connecté .............................................................. 31 4.1 La classe DatagramPacket ........................................................................................................... 32 4.2 La classe DatagramSocket .......................................................................................................... 34 4.3 Socket UDP:Déroulement ............................................................................................................ 36 4.4 Implémentation : Socket UDP ..................................................................................................... 37 CHAPITRE 5 : Comparaison socket JAVA ET C ............................................................ 40 Année Universitaire 2013-2014 3
  • 4. 5.1 En mode Connecté ...................................................................................................................... 41 5.1.1 Côté serveur ......................................................................................................................... 41 5.1.2 Client ..................................................................................................................................... 43 5.1.3 Récpitulatif ........................................................................................................................... 43 5.2 En mode déconnecté ................................................................................................................... 45 5.2.1 Côté serveur et côté Client ................................................................................................... 45 5.2.2 Récapitulatif ......................................................................................................................... 45 Année Universitaire 2013-2014 4
  • 5. CHAPITRE 1: Introduction au sockets Année Universitaire 2013-2014 5
  • 6. 1.1 Problème La communication via un LAN ou WAN possède de multiples applications : * client/serveur Internet, * commande à distance de différents équipements : robot industriel, robot de chirurgie, commande d’équipement, … * gestion d’appareils de mesure via un LAN, Prenons un exemple : pilotage d’une installation de chauffage à distance. On souhaite gérer une installation de chauffage à distance soit par : a) un ordinateur ; b) un téléphone portable GSM ; 1.2 Comment ? -> Interface TCP/IP APPLICATION Après avoir étudié les protocoles TCP/IP, il reste à voir le problème de l’interface entre les programmes d’application et les logiciels de la pile TCP/IP, il existe différentes solutions pour résoudre ce problème parmi eux on trouve les sockets. Année Universitaire 2013-2014 6
  • 7. Le schéma ci-dessous permet de faire la correspondance entre les couches de la modélisation contemporaine et celles de la représentation macroscopique d'un système d'exploitation. Le logiciel correspondant aux protocoles allant de la couche physique jusqu'à la couche transport fait partie du sous-système réseau du noyau du système d'exploitation. Le programme utilisateur est lancé à partir de la couche Shell et est exécuté au niveau application. L'utilisation de sockets revient à ouvrir un canal de communication entre la couche application et la couche transport. Les sockets servent à communiquer entre deux hôtes appelés Client / Serveur à l'aide d'une adresse IP et d'un port ; ces sockets permettront de gérer des flux entrant et sortant afin d'assurer une communication entre les deux (le client et le serveur), soit de manière fiable à l'aide du protocole TCP/IP, soit non fiable mais plus rapide avec le protocole UDP. Voici ce qu'on peut réaliser à l'aide des sockets :  des jeux en ligne ;  des systèmes distribués ;  des espaces messengers comme MSN Messenger, Yahoo Messenger, … ;  des applications comme BitComet permettant de gérer les fichiers .torrent que vous connaissez ;  et bien d'autres choses. Année Universitaire 2013-2014 7
  • 8. 1.3 Les adresses IP en Java  Représentés par la classe java.net.InetAddress Contient 2 champs :  hostname : Stocke le nom de l’hôte (ex: www.monsite.com)  address : Stocke l’adresse IP de l’hôte  Pas de constructeurs publics.  Pour créer une InetAddress, il faut utiliser une des méthodes suivantes : public static InetAddress getByName(String nom_hote) public static InetAddress [] getAllByName(String nom_hote) public static InetAddress getLocalHost()  public static InetAddress getByName (String nom_hote) Cette méthode utilise le DNS pour renvoyer une instance de la classe InetAddress contenant l’adresse IP de la machine dont le nom est passé en paramètre En cas d’erreur, lève l’exception UnknownHostException Exemple : InetAddress adr = InetAddress.getbyName(“www.site.com“);  public static InetAddress getByName [] (String nom_hote)  Renvoie toutes les adresses IP de la machine (dont le nom est passé en paramètre) Année Universitaire 2013-2014 8
  • 9.  En cas d’erreur, lève l’exception UnknownHostException  public static InetAddress getLocalHost ()  Renvoie une instance de la classe InetAddress  contenant l’adresse IP de la machine locale  En cas d’erreur, lève l’exception UnknownHostException Équivalent à :  getByName(null) , getByName("localhost")  public String getHostName ()  Renvoie la chaine de caractères contenant le nom de la machine locale  Renvoie l’adresse IP de la machine si elle n’a pas de nom  public byte [] getAddress ()  Renvoie l’adresse IP de la machine locale sous forme de tableau d’octets rangés selon l’ordre réseau . Le premier octet contient l’octet de poids fort de l’adresse Année Universitaire 2013-2014 9
  • 10. CHAPITRE 2: Qu'est-ce qu'un socket ? Année Universitaire 2013-2014 10
  • 11. 2.1 Définition du socket Un socket est un point de terminaison d'une communication bidirectionnelle, c'est-à-dire entre un client et un serveur en cours d'exécution sur un réseau donné. Les deux sont liés par un même numéro de port TCP de sorte que la couche puisse identifier la demande de partage de données. Un serveur fonctionne sur une machine bien définie et est lié à un numéro de port spécifique. Le serveur se met simplement à l'écoute d'un client, qui demande une connexion. Il existe au moins deux grands modes de communication :  par paquet (datagram) : dans ce mode on est pas connecté  en flux (stream) : dans ce mode on est connecté Année Universitaire 2013-2014 11
  • 12. 2.2 Sockets TCP/UDP Dans le mode flux (Mode Connecté) - les informations sont reçues dans l’ordre exact de leur émission - il n’y a pas de perte . - Ouverture d'une liaison, suite d'échanges, fermeture de la liaison. - Le serveur préserve son état entre deux requêtes. - Garanties de TCP : ordre, contrôle de flux, fiabilité. - Adapté aux échanges ayant une certaine durée (plusieurs messages). - inconvénient : nécessite l’établissement d’une connexion et consomme donc des ressources pour sa gestion Dans le mode paquet (Mode non connecté) - il n’existe pas d’ordre dans la délivrance des paquets - un paquet posté en premier peut arriver en dernier - il n’existe pas non plus de fiabilité - un paquet envoyé peut être perdu - Les requêtes successives sont indépendantes. - Pas de préservation de l'état entre les requêtes. - Le client doit indiquer son adresse à chaque requête (pas de liaison permanente). - Pas de garanties particulières. - Adapté aux échanges brefs (réponse en 1 message). - intérêt : souple et léger... Année Universitaire 2013-2014 12
  • 13. CHAPITRE 3 : Socket en mode connecté Année Universitaire 2013-2014 13
  • 14. 3.1 Pour mieux comprendre : exemple appel téléphonique 3.1.1 accueil téléphonique d’une entreprise Les entreprises disposent généralement d’un standard téléphonique chargé d’aiguiller les appels vers le bon destinataire : 3.1.2 Comme le téléphone Les sockets sont la méthode BSD (inventée par l’Université de Berkeley) pour réaliser des communications entre processus (IPC, Inter Processus Communications). C’est-à-dire qu’un socket permet à un processus de communiquer avec un autre situé à distance sur le même LAN, tout comme une ligne de téléphone permet à deux personnes de se parler. L’analogie avec le réseau téléphonique est excellente et nous allons l’utiliser au long de ce petit guide. Année Universitaire 2013-2014 14
  • 15. 3.1.3 Installation du téléphone Pour recevoir des appels téléphoniques, il nous faut installer le téléphone. De même nous devons créer un socket qui attendra des connexions. Cela se fait en plusieurs étapes : a) Installation d’une nouvelle ligne ; l’instanciation de la classe ServerSocket, qui met en oeuvre une sorte de port que les serveurs peuvent utiliser pour écouter et accepter les connexions des clients. b) Après la création, nous devons indiquer à notre socket quel port écouter, exactement comme le numéro de téléphone que vous obtenez, vous permettra de recevoir des appels. C’est le rôle du constructeur de la classe ServerSocket qui « attache » le socket serveur à un port ; Ce qui nous donne : ServerSocket socketserver = new ServerSocket(numero_port); c) Pendant le traitement d’une connexion. Nous avons la possibilité d’indiquer le nombre maximum de requêtes possibles. Il existe deux autres constructeurs ; l'un a deux paramètres, le premier est bien sûr le numéro de port et le nombre total de connexion simultanées acceptées, voyez : ServerSocket socketserver = new ServerSocket(numer_port,nbr_max); nbr_max est le nombre maximal de connexions traitées simultanément. Par exemple au-delà de cinq tentatives de connexion consécutives autorisées, les connexions sont refusées. Pour le second constructeur il suffit de spécifier l'adresse locale du serveur. ServerSocket socketserver = new ServerSocket(numer_port,nbr_max,adresse_locale); d) Après la création de socket permettant de recevoir des appels, il faut répondre aux demandes de connexion. C’est le rôle de la fonction Année Universitaire 2013-2014 15
  • 16. accept (), qui est analogue à l’action de décrocher le combiné lorsque le téléphone sonne. Cette fonction accept () va retourner un nouvel socket, qui sera connecté à l’appelant. Socket socketduserveur = socketserver.accept(); e) Vous savez maintenant comment créer un socket qui accepte les demandes de connexion. Mais comment l’appeler ? Pour passer un appel téléphonique, vous devez avoir le téléphone. Eh bien, vous allez utiliser la fonction socket(), exactement comme pour l’établissement d’un socket qui doit attendre les connexions. Mais vous devez lui indiquez le nom de la machine sur laquelle le serveur est en exécution et le numéro de port sur lequel il écoute. Socket socket = new Socket(param1, param2) f) Il faut alors écrire une fonction rassemblant les appels systèmes ci-dessus. Cette fonction appelle un port particulier d’une certaine machine, qu’on lui passe en paramètre. 3.1.4 La conversation téléphonique Maintenant que vous disposez d’une connexion entre deux sockets, vous allez vouloir échanger des données entre les 2 machines mises en jeu (ou la même, le réseau étant transparent, il peut s’agir de processus sur le même système, peu importe !). Et là, vous allez voir la magie de la chose : on utilise les fonctions read () et write (). 3.1.5 Raccrocher le téléphone De la même façon que vous devez raccrocher le combiné téléphonique lorsque vous avez terminé votre conversation, vous devez couper la connexion entre les deux sockets lorsque tout est fini. On utilise pour cela la fonction close (). Année Universitaire 2013-2014 16
  • 17. 3.1.6 Overview 3.2 Socket TCP - Déroulement Année Universitaire 2013-2014 17
  • 18. 3.3 Implémentation : Socket TCP Le client envoie au serveur un nombre entier, le serveur le multiple par 5 et renvoie le résultat au client  Serveur.java : Exemple d’un serveur simple : Année Universitaire 2013-2014 18
  • 19. import java.io.*; import java.net.*; public class Serveur { public static void main(String[] args) { try { ServerSocket ss=new ServerSocket(1234); System.out.println("j'attend la connexion d'un client"); Socket clientSocket=ss.accept(); System.out.println("Nouveau client connecté"); System.out.println ("Génération de objet InptStream et OutputStream de la socket"); InputStream is=clientSocket.getInputStream(); OutputStream os=clientSocket.getOutputStream(); System.out.println("J'attend un nombre (1 octet)!"); int nb=is.read(); System.out.println("J'envoie la réponse"); os.write(nb*5); System.out.println("Déconnexion du client"); clientSocket.close(); } catch (IOException e) { e.printStackTrace(); }}} 1) Client.java : Exemple d’un client simple Année Universitaire 2013-2014 19
  • 20. import java.io.*; import java.net.*; import java.util.Scanner; public class Client { public static void main(String[] args) { try { System.out.println("Créer une connexion au serveur:"); Socket clientSocket=new Socket("localhost", 123); System.out.println("Génération de objet InptStream et OutputStream de la socket"); InputStream is=clientSocket.getInputStream(); OutputStream os=clientSocket.getOutputStream(); System.out.println("Lire un nombre au clavier NB="); Scanner clavier=new Scanner(System.in); int nb=clavier.nextInt(); System.out.println("Envoyer le nombre "+nb+" au serveur"); os.write(nb); System.out.println("Attendre la réponse du serveur:"); int rep=is.read(); System.out.println("La réponse est :"+rep); } catch (Exception e) { e.printStackTrace(); }}} Année Universitaire 2013-2014 20
  • 21.  Lancement du serveur : Après le lancement du serveur la console affiche le message suivant J'attend la connexion d’un client Console Serveur  Lancement du client : J’attend la connexion d’un client Nouveau client connecté Génération de objet InptStream et OutputStream de la socket J’attend un nombre (1 octet) ! Console Serveur Créer une connexion au serveur: Génération de objet InptStream et OutputStream de la socket Lire un nombre au clavier NB=_ Console Client  Saisir un nombre par le client et l’envoyer au serveur : Année Universitaire 2013-2014 21
  • 22. J’attend la connexion d’un client Nouveau client connecté Génération de objet InptStream et OutputStream de la socket J’attend un nombre (1 octet) ! J’envoie la réponse Déconnexion du client Console Serveur Créer une connexion au serveur: Génération de objet InptStream et OutputStream de la socket Lire un nombre au clavier NB=12 Envoyer le nombre 12 au serveur Attendre la réponse du serveur La réponse est : 60 Console Client Année Universitaire 2013-2014 22
  • 23. 3.4 Gestion du parallélisme sur le serveur La communication ne doit pas rester bloquée pour un client D’après ce qu’on a vu dans jusqu’à maintenant, un seul processus serveur : S’il y a des clients multiples, ils sont traités en séquence (les requêtes sont conservées dans une file d’attente associée à la socket serveur) La longueur max de cette file d’attente peut être spécifiée lors de la création de la socket serveur. Valeur par défaut : 50. Mais si l ' on veut que plus que deux puissent communiquer entre eux à la fois , comment faire ? D'où la nécessité d'utiliser les Threads. 3.4.1 Serveur Multi-Threads Pour qu’un serveur puisse communiquer avec plusieurs client en même temps, il faut que: - Le serveur puisse attendre une connexion à tout moment. - Pour chaque connexion, il faut créer un nouveau thread associé à la socket du client connecté (donc à l’exécution de accept()), puis attendre à nouveau une nouvelle connexion - Le thread créé doit s’occuper des opérations d’entrées-sorties (read/write) pour communiquer avec le client indépendamment des autres activités du serveur (Une socket service client différente est créé pour chaque client). - Le thread veilleur se remet ensuite en attente Année Universitaire 2013-2014 23
  • 24. Connections multithread 3.4.2 Déroulement en multi-thread Année Universitaire 2013-2014 24
  • 25. 3.4.3 Un serveur TCP/IP multiclients class Service implements Runnable { private Socket s; Service (Socket _s) {s=_s; } void run() { //bla bla bla s.close(); } } while (true) { accepter la connexion d’un nouveau client et créer une socket service client; créer un thread pour interagir avec ce client sur la nouvelle socket service client ; } .... ServerSocket socketAttente; SocketAttente = new ServerSocket(7777); while (true) { Socket socket=socketAttente.accept(); // Connexion établie // La communication est désormais possible Service s=new Service(socket); Thread t = new Thread(s); t.start(); } SocketAttente.close(); .... Année Universitaire 2013-2014 25
  • 26. le serveur utilise une classe Service implémentant l’interface Runnable(thread) pour gérer les échanges de données en tâche de fond. C’est ce thread qui réalise le service demandé 3.4.4 Implémentation d’un serveur multi-thread Le serveur se compose au minimum par deux classes :  ServeurMultiThread.java : serveur principal : Année Universitaire 2013-2014 26
  • 27. import java.io.*; import java.net.*; public class ServeurMultiThread extends Thread { int nbClients=0; // pour compter le nombre de clients connectés public void run(){ try { System.out.println("J'attend une connexion"); ServerSocket ss=new ServerSocket(4321); while(true){ Socket s=ss.accept(); ++nbClients; new ServiceClient(s,nbClients).start(); } } catch (IOException e) {e.printStackTrace();} } // Fin de la méthode run public static void main(String[] args) { new ServeurMultiThread().start(); }} Année Universitaire 2013-2014 27
  • 28.  La classe qui gère les entrées-sorties : ServiceClient.java : import java.io.*; import java.net.*; public class ServiceClient extends Thread { Socket client; int numero; public ServiceClient(Socket s,int num){client=s;numero=num; } public void run(){ try { BufferedReader in=new BufferedReader( new InputStreamReader(client.getInputStream())); PrintWriter out=new PrintWriter(client.getOutputStream(),true); System.out.println("Client Num "+numero); out.println("Vous etes le client num "+numero); while(true){ String s=in.readLine(); out.println("Votre commande contient "+ s.length()+" caractères"); } } catch (IOException e) { e.printStackTrace();} } } Année Universitaire 2013-2014 28
  • 29.  Lancement du serveur multithreads : Après le lancement du serveur la console affiche le message suivant J'attend une connexion Console Serveur  Lancement des client : J'attend une connexion J'attend une connexion Client Num 1 J'attend une connexion Client Num 2 Vous etes le client num 1 Vous etes le client num 2 Console Serveur Client 1 Client 2 Année Universitaire 2013-2014 29
  • 30.  Communication entre les clients et le serveur : J'attend une connexion J'attend une connexion Client Num 1 J'attend une connexion Client Num 2 Vous etes le client num 1 Soukaina Votre commande contient 8 caractères Meryem Votre commande contient 6 caractères Console Serveur Vous etes le client num 2 MQL Votre commande contient 3 caractères UNIX Votre commande contient 4 caractères Client 1 Client 2 Année Universitaire 2013-2014 30
  • 31. CHAPITRE 4 : Socket en mode non connecté Année Universitaire 2013-2014 31
  • 32. Dans java.net on trouve les classes : •DatagramSocket •DatagramPacket 4.1 La classe DatagramPacket Cette classe permet de créer des objets qui contiendront les données envoyées ou reçues ainsi que l'adresse de destination ou de provenance du datagramme. Deux constructeurs sont disponibles, un pour les paquets à recevoir, l'autre pour les paquets à envoyer.  public DatagramPacket(byte buffer[], int taille) Construit un objet pour recevoir un datagramme. Le paramètre buffer correspond à la zone où doit être stocké le datagramme reçu et le paramètre taille correspond à la taille maximale des datagrammes à recevoir. byte[]buffer : tableau d’octets permettant la réception des données ATTENTION : Si la taille du tableau est insuffisante, les données seront tronquées Exemple byte[] tampon = new byte[1024]; DatagramPacket datagramme = new DatagramPacket(tampon, tampon.length); Année Universitaire 2013-2014 32
  • 33.  public DatagramPacket(byte buffer[], int taille, InetAddress adresse, int port) Construit un objet pour envoyer un datagramme. Le paramètre buffer correspond à la zone où est stocké le datagramme à envoyer, le paramètre taille correspond à la taille du datagramme à envoyer, adresse correspond à l'adresse de la machine à qui envoyer le datagramme et port sur quel port UDP. Exemple String message = “coucou !!! “ ; byte[] tampon = message.getBytes(); InetAddress adresse= InetAddress.getByName(“moncorrepsondant.fr“); DatagramPacket datagramme = new DatagramPacket(tampon, tampon.length, adresse, 45848); Des méthodes sont disponibles pour manipuler de tels objets :  public synchronized InetAddress getAddress () Retourne l'adresse stockée dans le paquet.  public synchronized int getPort () Retourne le port stocké dans le paquet.  public synchronized byte[] getData () Retourne les données stockées dans le paquet.  public synchronized int getLength () Retourne la taille des données stockées dans le paquet.  public synchronized void setAddress(InetAddress iaddr) Modifie ou affecte l'adresse de destination.  public synchronized void setPort(int iport) Année Universitaire 2013-2014 33
  • 34. Modifie ou affecte le port de destination.  public synchronized void setData(byte ibuf[]) Modifie ou affecte la référence de la zone contenant les données.  public synchronized void setLength(int ilength) Modifie ou affecte la taille de la zone contenant les données. 4.2 La classe DatagramSocket Cette classe permet de créer des sockets UDP qui permettent d'envoyer et de recevoir des datagrammes UDP. Avant toute communication en mode UDP il est nécessaire de créer une socket aussi bien du coté client que du coté serveur. Pour cela Java propose trois constructeurs :  public DatagramSocket () throws SocketException Crée un objet de type socket et l'attache à un port disponible de la machine locale. Ce constructeur doit être utilisé dans les clients pour lesquels le port d'attachement n'a pas besoin d'être connu. Remarque : pas d’arguments pour le constructeur car toutes les informations se trouvent dans le paquet envoyé.  public DatagramSocket (int port) throws SocketException Crée un objet de type socket et l'attache au port UDP local passé en paramètre. En particulier, ce constructeur doit être utilisé dans les serveurs pour lesquels le port d'attachement a besoin d'être fixé préalablement afin qu'il soit connu des clients.  public DatagramSocket(int port, InetAddress laddr) throws SocketException Crée un objet de type socket, l'attache au port UDP local passé en paramètre et à une adresse spécifique de la machine locale. Ce constructeur n'est utile que si la machine locale dispose de plusieurs adresses Internet. Année Universitaire 2013-2014 34
  • 35. Une fois le socket (objet de type DatagramSocket) créée et attachée à un port particulier de la machine locale, il est possible d'envoyer et de recevoir des datagrammes, via cette socket, au moyen des méthodes suivantes :  public void send(DatagramPacket data) throws IOException Permet d'envoyer les données contenues dans la variable data vers la machine et le port dont les valeurs ont été préalablement spécifiées dans la variable data.  public synchronized void receive(DatagramPacket data) throws IOException Permet de recevoir un datagramme qui sera stocké dans data. Après appel, data contient les données reçues, leur taille, l'adresse de l'envoyeur ainsi que son port d'attachement. Cette méthode est bloquante tant qu'il n'y a rien à recevoir. Si le message est trop long pour être stocké, celui-ci est tronqué, et le reste est perdu. Il n'est donc pas possible de recevoir des messages dont on ne connait pas préalablement la taille.  public void close() throws IOException Même si Java ferme les DatagramSocket à la fin du programme (ou via le Garbage collect), il est DE BON USAGE de fermer EXPLICITEMENT les DatagramSockets via la méthode close une fois qu’ils ne sont plus utiles. Année Universitaire 2013-2014 35
  • 36. 4.3 Socket UDP:Déroulement  Un schéma récapitulatif Année Universitaire 2013-2014 36
  • 37. 4.4 Implémentation : Socket UDP  Server.java import java.net.*; public class Server { public static void main(String []args) { try { DatagramSocket s = new DatagramSocket(5678); byte []data = new byte[100]; System.out.println("J'attend un Client"); DatagramPacket paquet = new DatagramPacket(data,data.length); while (true) { s.receive(paquet); String st = new String(paquet.getData(),0,paquet.getLength()); System.out.print("J'ai reçu ["+st+"]"); System.out.println(" depuis la machine "+" "+ paquet.getAddress().getHostName()+" port :"+ paquet.getPort()); }} catch(Exception ex) { ex.printStackTrace(); System.exit(1); }}} Année Universitaire 2013-2014 37
  • 38.  Client.java import java.net.*; public class Client { public static void main(String []args) { try { DatagramSocket s = new DatagramSocket(); byte []data = args[0].getBytes(); InetSocketAddress sa = new InetSocketAddress("localhost",5678); System.out.println("le paquet est créé !"); DatagramPacket paquet = new DatagramPacket(data,data.length,sa); System.out.println("le paquet est envoyé"); s.send(paquet); } catch(Exception ex) { ex.printStackTrace(); System.exit(1); }}} Année Universitaire 2013-2014 38
  • 39.  Lancement du serveur : J’attend un client  Lancement du client : En passant une chaine de caractère ‘Abounasr Najihi Boujadi’ J’attend un client J'ai reçu [Abounasr Najihi Boujadi] depuis la machine Adresse 127.0.0.1 port :5888 Le paquet est créé ! Le paquet est envoyé ! Console Serveur Console Client Année Universitaire 2013-2014 39
  • 40. CHAPITRE 5 : Comparaison socket JAVA ET C Année Universitaire 2013-2014 40
  • 41. le principe des sockets reste le même dans les deux langages, la comparaison sera faite au niveau des syntaxes du code utilisé dans chaque langage : 5.1 En mode Connecté 5.1.1 Côté serveur JAVA En Unix /C - Créer un Socket - L’Attacher à un port et adresse - Lui permettre de scruter et stocker les demandes de connexions entrantes avant acceptation - paramétrer la taille de la FIFO des requêtes Classe ServerSocket Trois constructeurs possibles : - numéro_port (obligatoire) - Et taille maximale FIFO - Et Adresse IP PS : cette classe fait les 3 taches de langage C socket()+bind()+listen() - socket() //création en mode STREAM - bind() //assignation numéro de port et adresse IP - listen() // taille maximale FIFO - Le processus doit être bloqué tant qu’aucune demande de connexion ne lui parvient sur la socket générique d’écoute : = => fonction bloquante - L’acceptation consiste à considérer positivement une demande reçue et à Classe ServerSocket Méthode accept // retourne un objet Socket accept // retourne l’identificateur de la nouvelle créée ainsi que les caractéristiques du client distant Année Universitaire 2013-2014 41
  • 42. créer localement une socket spécifique dédiée à supporter l’échange de données sur cette connexion particulière ==> Cette socket représente l’extrémité « serveur » de la connexion TCP initiée par un « client » distant. - EMISSION : Revient à Ecrire/Envoyer un message (x octets) sur la connexion - RECEPTION : Revient à Lire/Recevoir un message (x octets) sur la connexion Classe Socket - Emission : méthode getInputStream Réception : méthode getOuputStream - Emission : primitives send ou write - Réception : primitives recv ou read Année Universitaire 2013-2014 42
  • 43. 5.1.2 Client JAVA En Unix /C - Créer un Socket - L’attacher à un port et adresse - L’utiliser pour demander l’établissement d’une connexion TCP avec un processus distant « répondant » Quatre constructeurs possibles - Adresse IP ou nom_host distant ET numéro_port distant (obligatoires) - Et Adresse IP ou nom_host local ET numéro_port local PS : cette classe fait les 3 taches de langage C socket()+bind()+connect() - socket() // création en mode STREAM - bind() // assignation numéro de port et adresse IP - connect() //permet à un client de se connecter à le serveur. EMISSION : Revient à Ecrire/Envoyer un message (x octets) sur la connexion RECEPTION : Revient à Lire/Recevoir un message (x octets) sur la connexion Classe Socket - Emission : méthode getInputStream - Réception : méthode getOuputStream Emission : primitives send ou write Réception : primitives recv ou read 5.1.3 Récpitulatif  Version Unix/) : Année Universitaire 2013-2014 43
  • 44.  Version JAVA : Année Universitaire 2013-2014 44
  • 45. 5.2 En mode déconnecté 5.2.1 Côté serveur et côté Client JAVA En Unix /C - Créer une socket localement - Numéro de port prédéfini côté « serveur » Créer un socket UDP avec - DatagramSocket (int port) :Côté serveur - DatagramSocket() : côté client Créer le socket UDP avec la fonction socket () + La fonction bind() pour l’attacher à un port Transfert de données (des deux côtés) : EMISSION : Envoyer X octets vers une socket distante dont on précise les caractéristiques RECEPTION : Recevoir X octets provenant d’une socket distante dont on récupère les caractéristiques pour en déterminer l’origine ==> fonction bloquante Classe SocketDatagram - Emission : méthode send - Réception : méthode receive Classe DatagramPacket - Constructeurs pour l’envoi - Constructeurs pour la réception Emission : primitives sendto Réception : primitives recvfrom 5.2.2 Récapitulatif  Version Unix/C : Année Universitaire 2013-2014 45
  • 46.  Version Java : Année Universitaire 2013-2014 46
