Le document traite des objets répartis, en particulier RMI et CORBA, dans le contexte des applications distribuées. Il explique les principes de base de la communication entre objets distants et les défis liés aux espaces d'adressage, tout en présentant le modèle de programmation pour créer des applications RMI. Enfin, il évoque les limites de RMI et la compatibilité avec CORBA via le protocole RMI/IIOP.

1. APPLICATIONS RÉPARTIES
CHAPITRE 3 : OBJETS RÉPARTIS
RMI/CORBA
Mariem ZAOUALI

2. Les principes de base
TP 1: Design Patterns appliqués
aux systèmes distribués
01
Architectures réparties: du
client/serveur au Cloud
Computing
02
Objets répartis :
RMI/CORBA
TP 2: RMI
03
Intergiciels orientés
messages : JMS
TP 3: JMS
04
05
06

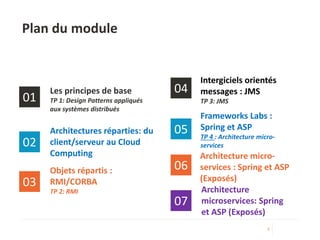

Plan du module
2
07
Frameworks Labs :
Spring et ASP
TP 4 : Architecture micro-
services
Architecture micro-
services : Spring et ASP
(Exposés)
Architecture
microservices: Spring
et ASP (Exposés)

3. Plan du cours
Motivation01
RMI02
03
3
Au-delà de RMI

4. MOTIVATION
Your Date Here Your Footer Here
1
4

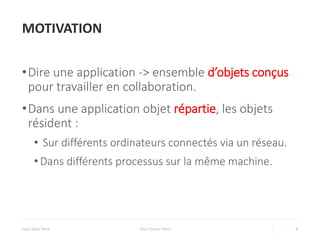

5. MOTIVATION
•Dire une application -> ensemble d’objets conçus
pour travailler en collaboration.
•Dans une application objet répartie, les objets
résident :
• Sur différents ordinateurs connectés via un réseau.
• Dans différents processus sur la même machine.
Your Date Here Your Footer Here 5

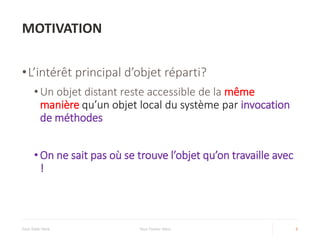

6. MOTIVATION
•L’intérêt principal d’objet réparti?
• Un objet distant reste accessible de la même
manière qu’un objet local du système par invocation
de méthodes
• On ne sait pas où se trouve l’objet qu’on travaille avec
!
Your Date Here Your Footer Here 6

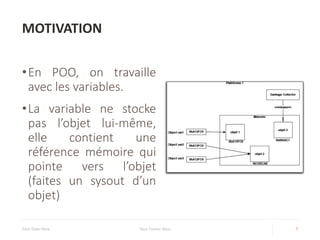

7. MOTIVATION
•En POO, on travaille
avec les variables.
•La variable ne stocke
pas l’objet lui-même,
elle contient une
référence mémoire qui
pointe vers l’objet
(faites un sysout d’un
objet)
Your Date Here Your Footer Here 7

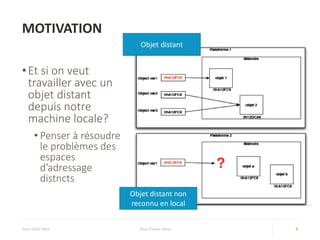

8. MOTIVATION
•Et si on veut
travailler avec un
objet distant
depuis notre
machine locale?
• Penser à résoudre
le problèmes des
espaces
d’adressage
distncts
Your Date Here Your Footer Here 8
Objet distant
Objet distant non
reconnu en local

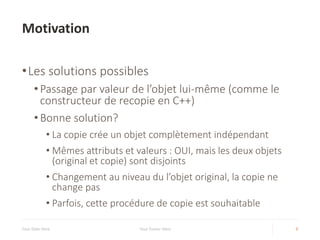

9. Motivation
•Les solutions possibles
• Passage par valeur de l’objet lui-même (comme le
constructeur de recopie en C++)
• Bonne solution?
• La copie crée un objet complètement indépendant
• Mêmes attributs et valeurs : OUI, mais les deux objets
(original et copie) sont disjoints
• Changement au niveau du l’objet original, la copie ne
change pas
• Parfois, cette procédure de copie est souhaitable
Your Date Here Your Footer Here 9

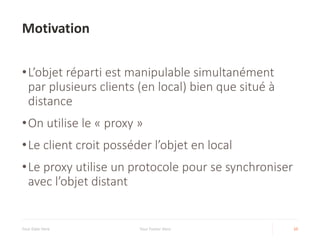

10. Motivation
•L’objet réparti est manipulable simultanément
par plusieurs clients (en local) bien que situé à
distance
•On utilise le « proxy »
•Le client croit posséder l’objet en local
•Le proxy utilise un protocole pour se synchroniser
avec l’objet distant
Your Date Here Your Footer Here 10

11. Motivation
Your Date Here Your Footer Here 11

12. Motivation
Your Date Here Your Footer Here 12

13. RMI
Your Date Here Your Footer Here
1
13

14. Définition de RMI
•RMI est une implémentation de RPC par SUN
pour le langage Java
•Grâce à RMI, on a intégré la notion objet dans les
communications inter-processus
•RMI = Remote Method Invocation
Your Date Here Your Footer Here 14

15. Objets répartis en RMI
• RMI permet la création d’objets répartis: un objet
RMI est interrogeable à distance par plusieurs
clients simultanément.
•Les clients d’un même objet RMI distant ont
l’impression de disposer de l’objet en local
• Un stub est un objet coté client qui gère l’encodage et
le désencodage des données.
• Un skeleton est un objet coté serveur qui gère
l’encodage et le désencodage des données lors de la
réception d’un appel à un objet RMI.
Your Date Here Your Footer Here 15

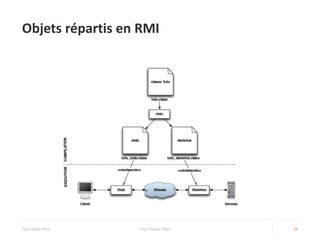

16. Objets répartis en RMI
Your Date Here Your Footer Here 16

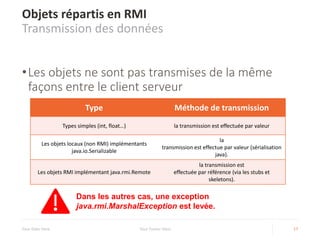

17. Objets répartis en RMI
Transmission des données
Your Date Here Your Footer Here 17
•Les objets ne sont pas transmises de la même
façons entre le client serveur
Type Méthode de transmission
Types simples (int, float…) la transmission est effectuée par valeur
Les objets locaux (non RMI) implémentants
java.io.Serializable
la
transmission est effectue par valeur (sérialisation
java).
Les objets RMI implémentant java.rmi.Remote
la transmission est
effectuée par référence (via les stubs et
skeletons).
Dans les autres cas, une exception
java.rmi.MarshalException est levée.

18. Modèle de programmation
Ecriture d’une application RMI
• On procède par étapes:
• 1. Déclaration des services accessibles à distance
→ Ecriture d’une interface distante
• 2. Définition du code des services
→ Ecriture d’une classe d’objet serveur implantant l’interface
• 3. Instanciation et enregistrement de l’objet serveur
→ Ecriture du programme serveur
4. Interaction avec l’objet serveur
• → Ecriture du programme client
Your Date Here Your Footer Here 18

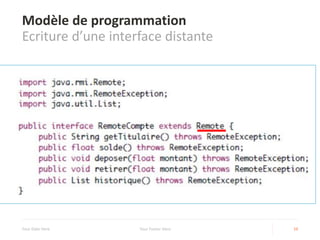

19. Modèle de programmation
Ecriture d’une interface distante
Your Date Here Your Footer Here 19

20. Modèle de programmation
Ecriture d’une classe implémentant l’interface
distante
Your Date Here Your Footer Here 20
Les constructeurs doivent lever une
exception java.rmi.RemoteException
la classe doit étendre
java.rmi.server.UnicastRemoteObject,
ce qui facilitera le déploiement de l’objet serveur dans le
runtime RMI

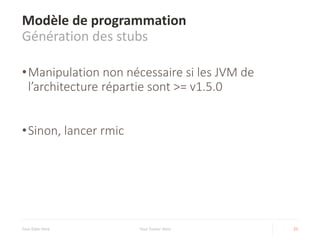

21. Modèle de programmation
Génération des stubs
•Manipulation non nécessaire si les JVM de
l’architecture répartie sont >= v1.5.0
•Sinon, lancer rmic
Your Date Here Your Footer Here 21

22. Modèle de programmation
Ecriture du programme serveur
Your Date Here Your Footer Here 22

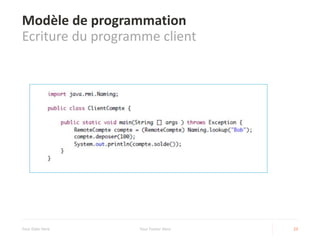

23. Modèle de programmation
Ecriture du programme client
Your Date Here Your Footer Here 23

24. Live demo RMI
•Code disponible sur mon github!
MariemZaouali/java-rmi-example
Your Date Here Your Footer Here 24

25. AU DELÀ DE RMI
Your Date Here Your Footer Here
2
25

26. Services offerts par RMI
Your Date Here Your Footer Here 26
•RMI est considéré comme un intergiciel (middleware)
relativement basique
•Les services qu’il fournit aux objets répartis sont
assez primitifs, mais néanmoins nécessaires.
•3 services complémentaires de RMI:
•Service de nommage (rmiregistry)
• Service d’activation d’objets à la demande
• Service de Garbage Collector (gestion de la mémoire)

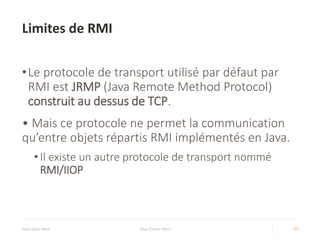

27. Limites de RMI
Your Date Here Your Footer Here 27
•Le protocole de transport utilisé par défaut par
RMI est JRMP (Java Remote Method Protocol)
construit au dessus de TCP.
• Mais ce protocole ne permet la communication
qu’entre objets répartis RMI implémentés en Java.
• Il existe un autre protocole de transport nommé
RMI/IIOP

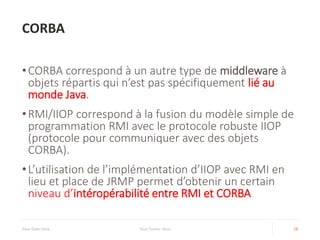

28. CORBA
Your Date Here Your Footer Here 28
•CORBA correspond à un autre type de middleware à
objets répartis qui n’est pas spécifiquement lié au
monde Java.
•RMI/IIOP correspond à la fusion du modèle simple de
programmation RMI avec le protocole robuste IIOP
(protocole pour communiquer avec des objets
CORBA).
•L’utilisation de l’implémentation d’IIOP avec RMI en
lieu et place de JRMP permet d’obtenir un certain
niveau d’intéropérabilité entre RMI et CORBA

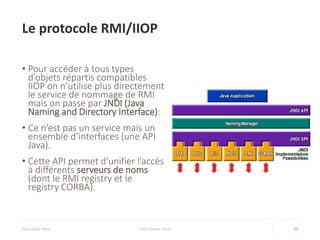

29. Le protocole RMI/IIOP
Your Date Here Your Footer Here 29
• Pour accéder à tous types
d’objets répartis compatibles
IIOP on n’utilise plus directement
le service de nommage de RMI
mais on passe par JNDI (Java
Naming and Directory Interface):
• Ce n’est pas un service mais un
ensemble d’interfaces (une API
Java).
• Cette API permet d’unifier l’accès
à différents serveurs de noms
(dont le RMI registry et le
registry CORBA).

30. THANK YOU!
Do you have any questions?
30
