1. TP1 : LES DESIGNS PATTERNS APPLIQUES AUX
SYSTEMES DISTRIBUES
PERIODE 4
MARIEM ZAOUALI | ESPRIMS 1
TP1 : Les designs patterns appliqués aux systèmes
distribués
Problème
Le but de se TP est de développer en Java, une simulation d’application distribuée.
Cette application doit masquer à l’utilisateur, le fait qu’elle se connecte à un serveur
distant et doit gérer tout en toute transparence. On veut que cette application soit
en mesure d’appliquer les bonnes pratiques de développement en suivant les
recommandations suivantes :
• Implémenter le pattern Abstract factory pour la création des demandes de
connexion au serveur distant
• Implémenter le pattern Interceptor
Implémentation du pattern Abstract factory
L’utilité du pattern
Le but de pattern Abstract Factory est de créer une famille d’objets sans avoir besoin
de connaître l’implémentation concrète permettant la création de l’objet. Ceci veut
dire que votre programme va pouvoir vous donner vers la fin un groupe d’objets sans
avoir à passer par l’instruction « new ». Elle est encapsulée.
Le diagramme de classES
Figure 1 Diagramme de classes du pattern Abstract Factory
Les participants au pattern sont les suivants :

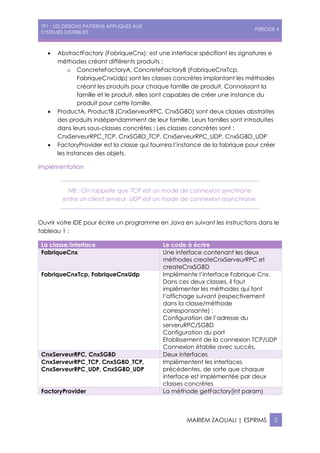

2. TP1 : LES DESIGNS PATTERNS APPLIQUES AUX
SYSTEMES DISTRIBUES
PERIODE 4
MARIEM ZAOUALI | ESPRIMS 2
• AbstractFactory (FabriqueCnx): est une interface spécifiant les signatures e
méthodes créant différents produits :
o ConcreteFactoryA, ConcreteFactoryB (FabriqueCnxTcp,
FabriqueCnxUdp) sont les classes concrètes implantant les méthodes
créant les produits pour chaque famille de produit. Connaissant la
famille et le produit, elles sont capables de créer une instance du
produit pour cette famille.
• ProductA, ProductB (CnxServeurRPC, CnxSGBD) sont deux classes abstraites
des produits indépendamment de leur famille. Leurs familles sont introduites
dans leurs sous-classes concrètes ; Les classes concrètes sont :
CnxServeurRPC_TCP, CnxSGBD_TCP, CnxServeurRPC_UDP, CnxSGBD_UDP
• FactoryProvider est la classe qui fournira l’instance de la fabrique pour créer
les instances des objets.
Implémentation
NB : On rappelle que TCP est un mode de connexion synchrone
entre un client serveur, UDP est un mode de connexion asynchrone.
Ouvrir votre IDE pour écrire un programme en Java en suivant les instructions dans le
tableau 1 :
La classe/interface Le code à écrire
FabriqueCnx Une interface contenant les deux
méthodes createCnxServeurRPC et
createCnxSGBD
FabriqueCnxTcp, FabriqueCnxUdp Implémente l’interface Fabrique Cnx.
Dans ces deux classes, il faut
implémenter les méthodes qui font
l’affichage suivant (respectivement
dans la classe/méthode
corresponsante) :
Configuration de l’adresse du
serveruRPC/SGBD
Configuration du port
Etablissement de la connexion TCP/UDP
Connexion établie avec succès.
CnxServeurRPC, CnxSGBD Deux interfaces
CnxServeurRPC_TCP, CnxSGBD_TCP,
CnxServeurRPC_UDP, CnxSGBD_UDP
Implémentent les interfaces
précédentes, de sorte que chaque
interface est implémentée par deux
classes concrètes
FactoryProvider La méthode getFactory(int param)

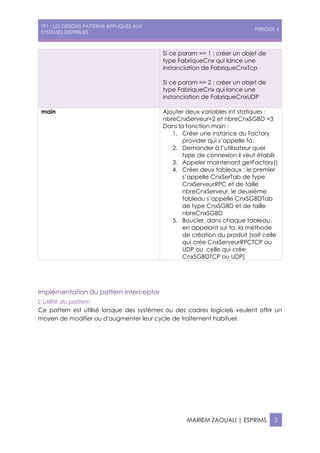

3. TP1 : LES DESIGNS PATTERNS APPLIQUES AUX
SYSTEMES DISTRIBUES
PERIODE 4
MARIEM ZAOUALI | ESPRIMS 3
Si ce param == 1 : créer un objet de
type FabriqueCnx qui lance une
instanciation de FabriqueCnxTcp
Si ce param == 2 : créer un objet de
type FabriqueCnx qui lance une
instanciation de FabriqueCnxUDP
main Ajouter deux variables int statiques :
nbreCnxServeur=2 et nbreCnxSGBD =3
Dans la fonction main :
1. Créer une instance du Factory
provider qui s’appelle fa.
2. Demander à l’utilisateur quel
type de connexion il veut établir
3. Appeler maintenant getFactory()
4. Créer deux tableaux : le premier
s’appelle CnxSerTab de type
CnxServeurRPC et de taille
nbreCnxServeur, le deuxième
tableau s’appelle CnxSGBDTab
de type CnxSGBD et de taille
nbreCnxSGBD
5. Boucler, dans chaque tableau,
en appelant sur fa, la méthode
de création du produit (soit celle
qui crée CnxServeurRPCTCP ou
UDP ou celle qui crée
CnxSGBDTCP ou UDP)
Implémentation du pattern interceptor
L’utilité du pattern
Ce pattern est utilisé lorsque des systèmes ou des cadres logiciels veulent offrir un
moyen de modifier ou d'augmenter leur cycle de traitement habituel.

4. TP1 : LES DESIGNS PATTERNS APPLIQUES AUX
SYSTEMES DISTRIBUES
PERIODE 4
MARIEM ZAOUALI | ESPRIMS 4
Le diagramme de classes
Figure 2 Diagramme de classes du design pattern Interceptor
Les participants au pattern sont les suivants :
• Filter - va exécuter une tâche avant ou après l’exécution d’un gestionnaire
de requêtes
• Filter Chain - gère plusieurs filtres et les exécute suivant un ordre sur une
cible(target).
• Target - Target exécute les requêtes
• Filter Manager - gère les filtres et Filter Chain.
• Client - Client est l’objet qui envoie la requête à la cible (Target).
Implémentation
Continuez dans le même programme en suivant les instructions dans le tableau 2 :
La classe/interface Le code à écrire
Filter Une interface
AuthenticationFilter, DebugFilter Implémentent l’interface Filter. Dans ces
deux classes, implémenter
execute(String request) par des
messages d’affichage :
Un filtre Debug/authentification a été
ajouté + request !
Filter Chain Créer deux attributs privés :
Filters de type List<Filter>

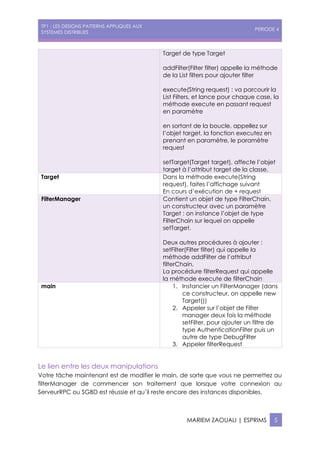

5. TP1 : LES DESIGNS PATTERNS APPLIQUES AUX
SYSTEMES DISTRIBUES
PERIODE 4
MARIEM ZAOUALI | ESPRIMS 5
Target de type Target
addFilter(Filter filter) appelle la méthode
de la List filters pour ajouter filter
execute(String request) : va parcourir la
List Filters, et lance pour chaque case, la
méthode execute en passant request
en paramètre
en sortant de la boucle, appellez sur
l’objet target, la fonction executez en
prenant en paramètre, le paramètre
request
setTarget(Target target), affecte l’objet
target à l’attribut target de la classe.
Target Dans la méthode execute(String
request), faites l’affichage suivant
En cours d’exécution de + request
FilterManager Contient un objet de type FilterChain,
un constructeur avec un paramètre
Target : on instance l’objet de type
FilterChain sur lequel on appelle
setTarget.
Deux autres procédures à ajouter :
setFilter(Filter filter) qui appelle la
méthode addFilter de l’attribut
filterChain.
La procédure filterRequest qui appelle
la méthode execute de filterChain
main 1. Instancier un FilterManager (dans
ce constructeur, on appelle new
Target())
2. Appeler sur l’objet de Filter
manager deux fois la méthode
setFilter, pour ajouter un filtre de
type AuthenticationFilter puis un
autre de type DebugFilter
3. Appeler filterRequest
Le lien entre les deux manipulations
Votre tâche maintenant est de modifier le main, de sorte que vous ne permettez au
filterManager de commencer son traitement que lorsque votre connexion au
ServeurRPC ou SGBD est réussie et qu’il reste encore des instances disponibles.
