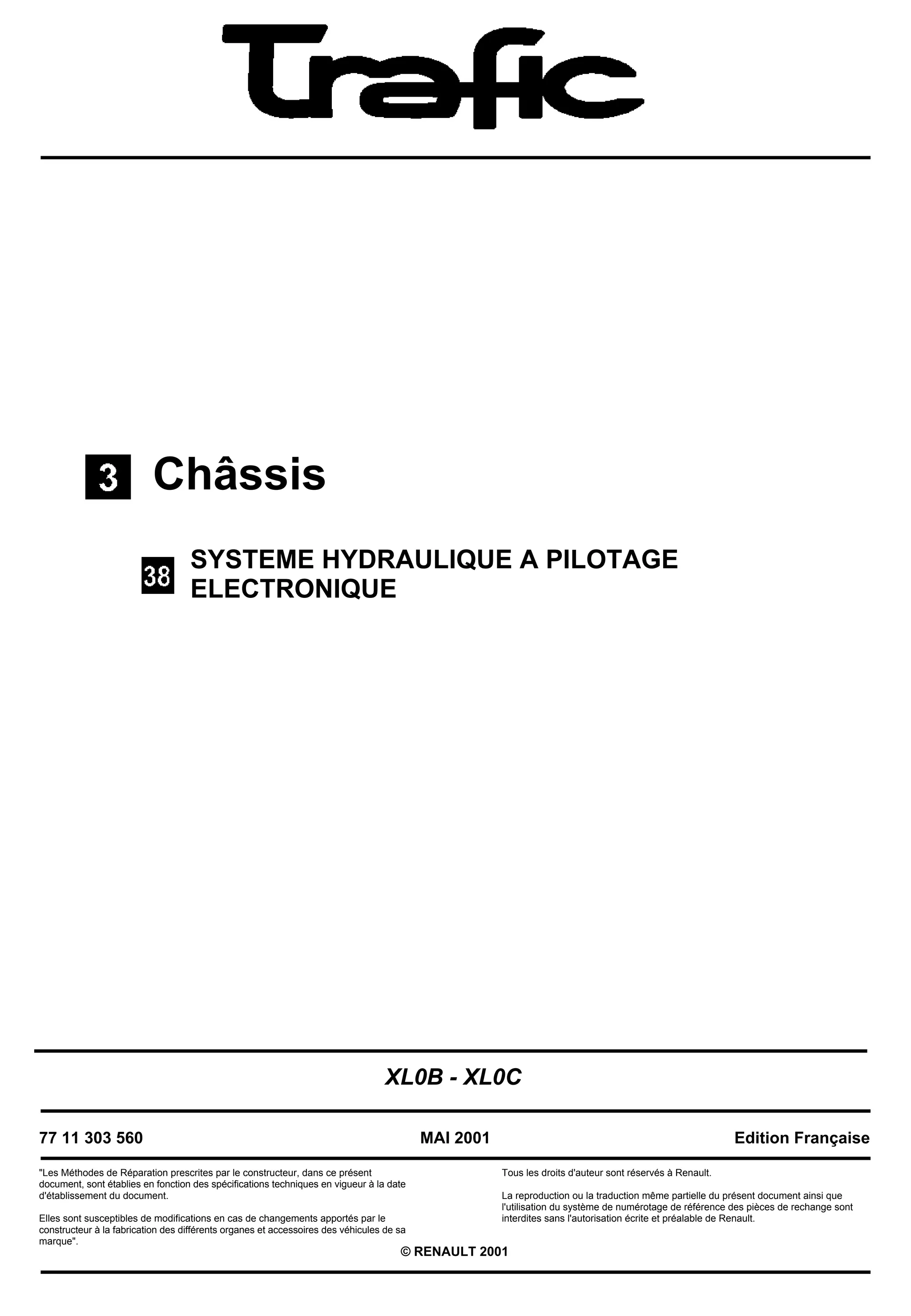

Châssis
                                   SYSTEME HYDRAULIQUE A PILOTAGE
                                   ELECTRONIQUE




                                                                                  XL0B - XL0C

77 11 303 560                                                                             MAI 2001                                                       Edition Française

"Les Méthodes de Réparation prescrites par le constructeur, dans ce présent                          Tous les droits d'auteur sont réservés à Renault.
document, sont établies en fonction des spécifications techniques en vigueur à la date
d'établissement du document.                                                                         La reproduction ou la traduction même partielle du présent document ainsi que
                                                                                                     l'utilisation du système de numérotage de référence des pièces de rechange sont
Elles sont susceptibles de modifications en cas de changements apportés par le                       interdites sans l'autorisation écrite et préalable de Renault.
constructeur à la fabrication des différents organes et accessoires des véhicules de sa
marque".
                                                                                     © RENAULT 2001
Châssis

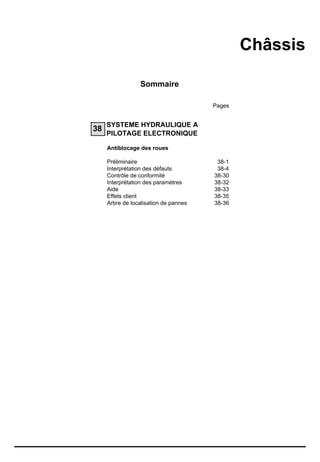

                 Sommaire

                                       Pages


     SYSTEME HYDRAULIQUE A
38
     PILOTAGE ELECTRONIQUE

     Antiblocage des roues

     Préliminaire                       38-1
     Interprétation des défauts         38-4
     Contrôle de conformité            38-30

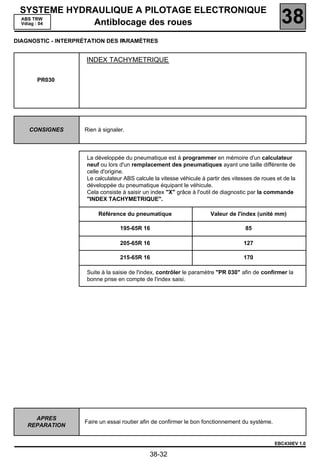

     Interprétation des paramètres     38-32
     Aide                              38-33

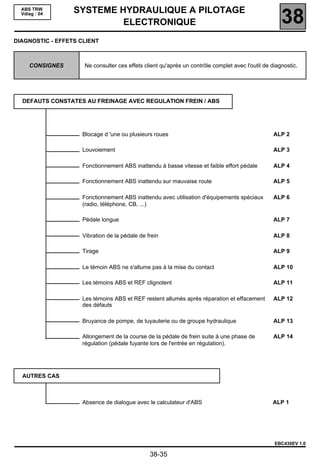

     Effets client                     38-35

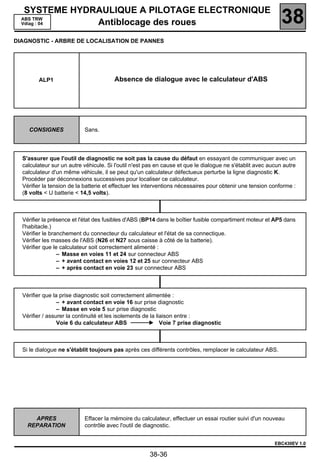

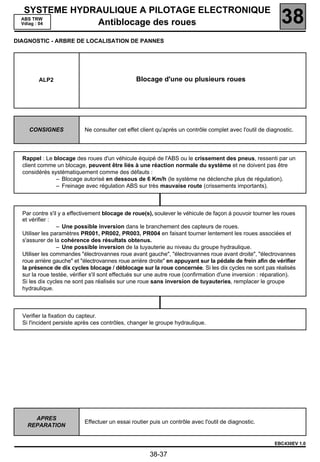

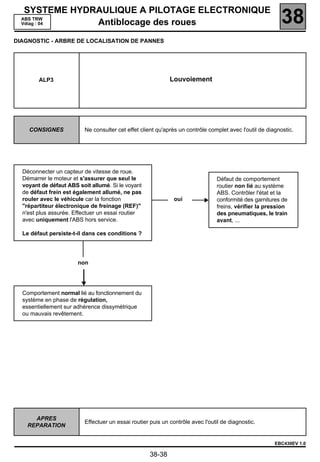

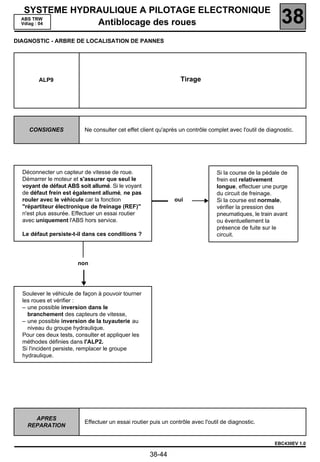

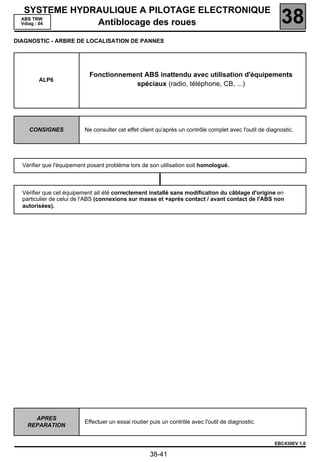

     Arbre de localisation de pannes   38-36
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
             138
  ABS TRW
  Vdiag : 04     Antiblocage des roues                                                                             38

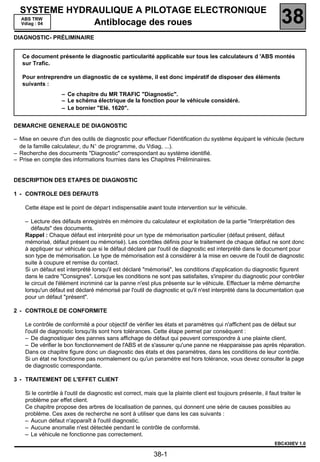

DIAGNOSTIC- PRÉLIMINAIRE


   Ce document présente le diagnostic particularité applicable sur tous les calculateurs d 'ABS montés
   sur Trafic.

   Pour entreprendre un diagnostic de ce système, il est donc impératif de disposer des éléments
   suivants :
                   – Ce chapitre du MR TRAFIC "Diagnostic".
                   – Le schéma électrique de la fonction pour le véhicule considéré.
                   – Le bornier "Elé. 1620".


DEMARCHE GENERALE DE DIAGNOSTIC

– Mise en oeuvre d'un des outils de diagnostic pour effectuer l'identification du système équipant le véhicule (lecture
  de la famille calculateur, du N° de programme, du Vdiag, ...).
– Recherche des documents "Diagnostic" correspondant au système identifié.
– Prise en compte des informations fournies dans les Chapitres Préliminaires.


DESCRIPTION DES ETAPES DE DIAGNOSTIC

1 - CONTROLE DES DEFAUTS

    Cette étape est le point de départ indispensable avant toute intervention sur le véhicule.

    – Lecture des défauts enregistrés en mémoire du calculateur et exploitation de la partie "Interprétation des
       défauts" des documents.
    Rappel : Chaque défaut est interprété pour un type de mémorisation particulier (défaut présent, défaut
    mémorisé, défaut présent ou mémorisé). Les contrôles définis pour le traitement de chaque défaut ne sont donc
    à appliquer sur véhicule que si le défaut déclaré par l'outil de diagnostic est interprété dans le document pour
    son type de mémorisation. Le type de mémorisation est à considérer à la mise en oeuvre de l'outil de diagnostic
    suite à coupure et remise du contact.
    Si un défaut est interprété lorsqu'il est déclaré "mémorisé", les conditions d'application du diagnostic figurent
    dans le cadre "Consignes". Lorsque les conditions ne sont pas satisfaites, s'inspirer du diagnostic pour contrôler
    le circuit de l'élément incriminé car la panne n'est plus présente sur le véhicule. Effectuer la même démarche
    lorsqu'un défaut est déclaré mémorisé par l'outil de diagnostic et qu'il n'est interprété dans la documentation que
    pour un défaut "présent".

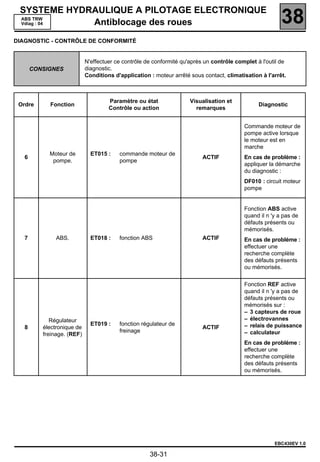

2 - CONTROLE DE CONFORMITE

    Le contrôle de conformité a pour objectif de vérifier les états et paramètres qui n'affichent pas de défaut sur
    l'outil de diagnostic lorsqu'ils sont hors tolérances. Cette étape permet par conséquent :
    – De diagnostiquer des pannes sans affichage de défaut qui peuvent correspondre à une plainte client.
    – De vérifier le bon fonctionnement de l'ABS et de s'assurer qu'une panne ne réapparaisse pas après réparation.
    Dans ce chapitre figure donc un diagnostic des états et des paramètres, dans les conditions de leur contrôle.
    Si un état ne fonctionne pas normalement ou qu'un paramètre est hors tolérance, vous devez consulter la page
    de diagnostic correspondante.

3 - TRAITEMENT DE L'EFFET CLIENT

    Si le contrôle à l'outil de diagnostic est correct, mais que la plainte client est toujours présente, il faut traiter le
    problème par effet client.
    Ce chapitre propose des arbres de localisation de pannes, qui donnent une série de causes possibles au
    problème. Ces axes de recherche ne sont à utiliser que dans les cas suivants :
    – Aucun défaut n'apparaît à l'outil diagnostic.
    – Aucune anomalie n'est détectée pendant le contrôle de conformité.
    – Le véhicule ne fonctionne pas correctement.
                                                                                                                EBC430EV 1.0

                                                           38-1

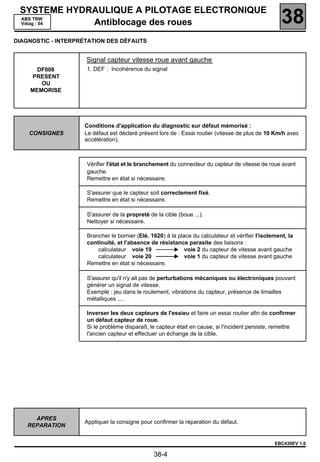

SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                          38
DIAGNOSTIC- PRÉLIMINAIRE

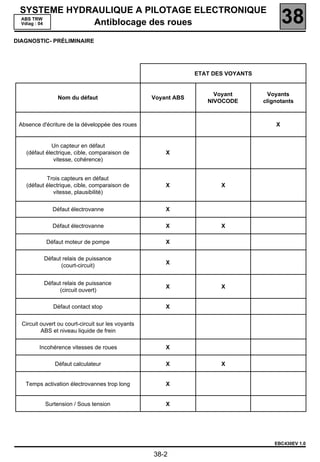

                                                                 ETAT DES VOYANTS


                                                                      Voyant          Voyants
                 Nom du défaut                      Voyant ABS
                                                                    NIVOCODE        clignotants



 Absence d'écriture de la développée des roues                                          X


             Un capteur en défaut
   (défaut électrique, cible, comparaison de            X
              vitesse, cohérence)


           Trois capteurs en défaut
   (défaut électrique, cible, comparaison de            X               X
              vitesse, plausibilité)


              Défaut électrovanne                       X

              Défaut électrovanne                       X               X

            Défaut moteur de pompe                      X

           Défaut relais de puissance
                                                        X
                 (court-circuit)


           Défaut relais de puissance
                                                        X               X
                (circuit ouvert)

               Défaut contact stop                      X


  Circuit ouvert ou court-circuit sur les voyants
          ABS et niveau liquide de frein

         Incohérence vitesses de roues                  X

               Défaut calculateur                       X               X


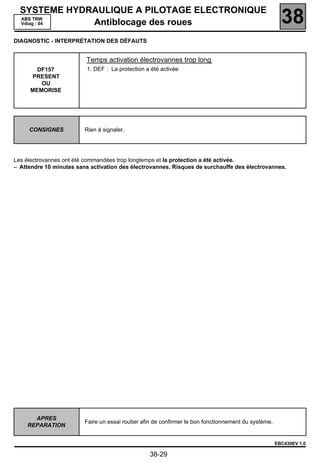

   Temps activation électrovannes trop long             X


           Surtension / Sous tension                    X




                                                                                        EBC430EV 1.0

                                                    38-2
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
     ABS TRW
     Vdiag : 04  Antiblocage des roues                                                                        38
DIAGNOSTIC- PRÉLIMINAIRE

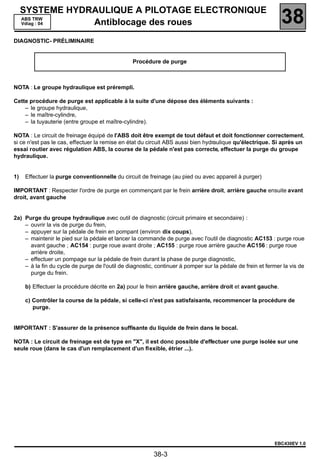

                                                 Procédure de purge



NOTA : Le groupe hydraulique est prérempli.

Cette procédure de purge est applicable à la suite d'une dépose des éléments suivants :
    – le groupe hydraulique,
    – le maître-cylindre,
    – la tuyauterie (entre groupe et maître-cylindre).

NOTA : Le circuit de freinage équipé de l'ABS doit être exempt de tout défaut et doit fonctionner correctement,
si ce n'est pas le cas, effectuer la remise en état du circuit ABS aussi bien hydraulique qu'électrique. Si après un
essai routier avec régulation ABS, la course de la pédale n'est pas correcte, effectuer la purge du groupe
hydraulique.


1)   Effectuer la purge conventionnelle du circuit de freinage (au pied ou avec appareil à purger)

IMPORTANT : Respecter l'ordre de purge en commençant par le frein arrière droit, arrière gauche ensuite avant
droit, avant gauche


2a) Purge du groupe hydraulique avec outil de diagnostic (circuit primaire et secondaire) :
    – ouvrir la vis de purge du frein,
    – appuyer sur la pédale de frein en pompant (environ dix coups),
    – maintenir le pied sur la pédale et lancer la commande de purge avec l'outil de diagnostic AC153 : purge roue
      avant gauche ; AC154 : purge roue avant droite ; AC155 : purge roue arrière gauche AC156 : purge roue
      arrière droite,
    – effectuer un pompage sur la pédale de frein durant la phase de purge diagnostic,
    – à la fin du cycle de purge de l'outil de diagnostic, continuer à pomper sur la pédale de frein et fermer la vis de
      purge du frein.

     b) Effectuer la procédure décrite en 2a) pour le frein arrière gauche, arrière droit et avant gauche.

     c) Contrôler la course de la pédale, si celle-ci n'est pas satisfaisante, recommencer la procédure de
        purge.


IMPORTANT : S'assurer de la présence suffisante du liquide de frein dans le bocal.

NOTA : Le circuit de freinage est de type en "X", il est donc possible d'effectuer une purge isolée sur une
seule roue (dans le cas d'un remplacement d'un flexible, étrier ...).




                                                                                                           EBC430EV 1.0

                                                         38-3
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                   38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Signal capteur vitesse roue avant gauche
      DF008          1. DEF : Incohérence du signal
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES       Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h avec
                    accélération).



                     Vérifier l'état et le branchement du connecteur du capteur de vitesse de roue avant
                     gauche.
                     Remettre en état si nécessaire.

                     S'assurer que le capteur soit correctement fixé.
                     Remettre en état si nécessaire.

                     S'assurer de la propreté de la cible (boue ...).
                     Nettoyer si nécessaire.

                     Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la
                     continuité, et l'absence de résistance parasite des liaisons :
                         calculateur voie 19                 voie 2 du capteur de vitesse avant gauche
                         calculateur voie 20                 voie 1 du capteur de vitesse avant gauche
                     Remettre en état si nécessaire.

                     S'assurer qu'il n'y ait pas de perturbations mécaniques ou électroniques pouvant
                     générer un signal de vitesse.
                     Exemple : jeu dans le roulement, vibrations du capteur, présence de limailles
                     métalliques ....

                     Inverser les deux capteurs de l'essieu et faire un essai routier afin de confirmer
                     un défaut capteur de roue.
                     Si le problème disparaît, le capteur était en cause, si l'incident persiste, remettre
                     l'ancien capteur et effectuer un échange de la cible.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                  EBC430EV 1.0

                                                38-4
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                  38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Signal capteur vitesse roue arrière gauche
      DF009          1. DEF : Incohérence du signal
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES       Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h avec
                    accélération).



                     Vérifier l'état et le branchement du connecteur du capteur de vitesse de roue
                     arrière gauche.
                     Remettre en état si nécessaire.

                     S'assurer que le capteur soit correctement fixé.
                     Remettre en état si nécessaire.

                     S'assurer de la propreté de la cible (boue ...).
                     Nettoyer si nécessaire.

                     Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la
                     continuité, et l'absence de résistance parasite des liaisons :
                         calculateur voie 21                 voie 2 du capteur de vitesse arrière gauche
                         calculateur voie 22                 voie 1 du capteur de vitesse arrière gauche
                     Remettre en état si nécessaire.

                     S'assurer qu'il n'y ait pas de perturbations mécaniques ou électroniques pouvant
                     générer un signal de vitesse.
                     Exemple : jeu dans le roulement, vibrations du capteur, présence de limailles
                     métalliques ...

                     Inverser les deux capteurs de l'essieu et faire un essai routier afin de confirmer
                     un défaut capteur de roue.
                     Si le problème disparaît, le capteur était en cause, si l'incident persiste, remettre
                     l'ancien capteur et effectuer un échange de la cible.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                 EBC430EV 1.0

                                                38-5
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                    38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

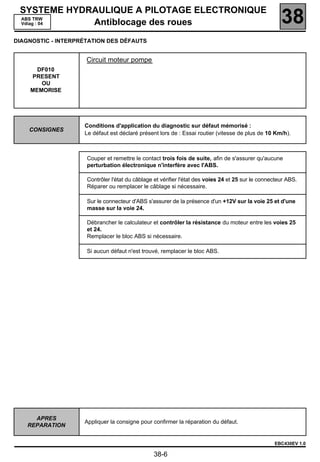

                     Circuit moteur pompe
      DF010
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES
                    Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h).



                     Couper et remettre le contact trois fois de suite, afin de s'assurer qu'aucune
                     perturbation électronique n'interfère avec l'ABS.

                     Contrôler l'état du câblage et vérifier l'état des voies 24 et 25 sur le connecteur ABS.
                     Réparer ou remplacer le câblage si nécessaire.

                     Sur le connecteur d'ABS s'assurer de la présence d'un +12V sur la voie 25 et d'une
                     masse sur la voie 24.

                     Débrancher le calculateur et contrôler la résistance du moteur entre les voies 25
                     et 24.
                     Remplacer le bloc ABS si nécessaire.

                     Si aucun défaut n'est trouvé, remplacer le bloc ABS.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                   EBC430EV 1.0

                                                 38-6
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                   38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

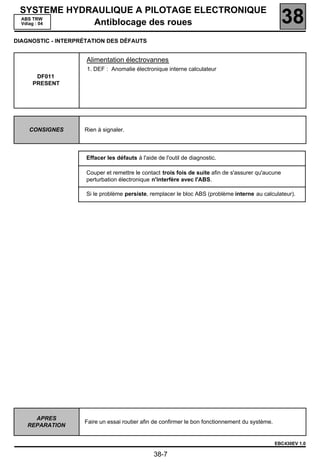

                     Alimentation électrovannes
                     1. DEF : Anomalie électronique interne calculateur
      DF011
     PRESENT




    CONSIGNES       Rien à signaler.



                     Effacer les défauts à l'aide de l'outil de diagnostic.

                     Couper et remettre le contact trois fois de suite afin de s'assurer qu'aucune
                     perturbation électronique n'interfère avec l'ABS.

                     Si le problème persiste, remplacer le bloc ABS (problème interne au calculateur).




      APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                 EBC430EV 1.0

                                                 38-7
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                 38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Relais principal

      DF014
     PRESENT




    CONSIGNES       Rien à signaler.



                     Couper et remettre le + Après contact trois fois de suite, afin de s'assurer
                     qu'aucune perturbation électronique extérieure n'interfère avec l'ABS ou contact
                     coupé, débrancher les différents calculateurs.

                     Vérifier sur le connecteur de l'ABS l'état des voies 11 et 12.
                     A l'aide du bornier (Elé. 1620) contrôler l'isolement et la continuité des voies 11
                     et 12.
                     Réparer ou remplacer le câblage si nécessaire.

                     Vérifier sur le connecteur de l'ABS la présence d'un + 12V sur la voie 12 et d'une
                     masse sur la voie 11.
                     Réparer ou remplacer le câblage si nécessaire.

                     Si aucun défaut n'est trouvé, remplacer le bloc ABS.




      APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                 EBC430EV 1.0

                                               38-8
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                 38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Calculateur

      DF017
     PRESENT




    CONSIGNES       Rien à signaler.




                     Couper et remettre le contact trois fois de suite, afin de s'assurer qu'aucune
                     perturbation électronique extérieure n'interfère avec le calculateur.

                     Si le défaut persiste, remplacer le bloc ABS.




      APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                 EBC430EV 1.0

                                               38-9
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                   38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Signal capteur vitesse roue avant droite
      DF028          1. DEF : Incohérence du signal
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES       Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h avec
                    accélération).



                     Vérifier l'état et le branchement du connecteur du capteur de vitesse de roue avant
                     droite.
                     Remettre en état si nécessaire.

                     S'assurer que le capteur soit correctement fixé.
                     Remettre en état si nécessaire.

                     S'assurer de la propreté de la cible (boue ...).
                     Nettoyer si nécessaire.

                     Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la
                     continuité, et l'absence de résistance parasite des liaisons :
                         calculateur voie 7                voie 2 du capteur de vitesse avant droit
                         calculateur voie 8                voie 1 du capteur de vitesse avant droit
                     Remettre en état si nécessaire.

                     S'assurer qu'il n'y ait pas de perturbations mécaniques ou électroniques pouvant
                     générer un signal de vitesse.
                     Exemple : jeu dans le roulement, vibrations du capteur, présence de limailles
                     métalliques ...

                     Inverser les deux capteurs de l'essieu et faire un essai routier afin de confirmer
                     un défaut capteur de roue.
                     Si le problème disparaît, le capteur était en cause, si l'incident persiste, remettre
                     l'ancien capteur et effectuer un échange de la cible.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                  EBC430EV 1.0

                                              38-10
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                   38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Signal capteur vitesse roue arrière droite
      DF029          1. DEF : Incohérence du signal
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES       Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h avec
                    accélération).



                     Vérifier l'état et le branchement du connecteur du capteur de vitesse de roue
                     arrière droite.
                     Remettre en état si nécessaire.

                     S'assurer que le capteur soit correctement fixé.
                     Remettre en état si nécessaire.

                     S'assurer de la propreté de la cible (boue ...).
                     Nettoyer si nécessaire.

                     Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la
                     continuité, et l'absence de résistance parasite des liaisons :
                         calculateur voie 9                 voie 2 du capteur de vitesse arrière droit
                         calculateur voie 10                voie 1 du capteur de vitesse arrière droit
                     Remettre en état si nécessaire.

                     S'assurer qu'il n'y ait pas de perturbations mécaniques ou électroniques pouvant
                     générer un signal de vitesse.
                     Exemple : jeu dans le roulement, vibrations du capteur, présence de limailles
                     métalliques ...

                     Inverser les deux capteurs de l'essieu et faire un essai routier afin de confirmer
                     un défaut capteur de roue.
                     Si le problème disparaît, le capteur était en cause, si l'incident persiste, remettre
                     l'ancien capteur et effectuer un échange de la cible.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                  EBC430EV 1.0

                                              38-11
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                 38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

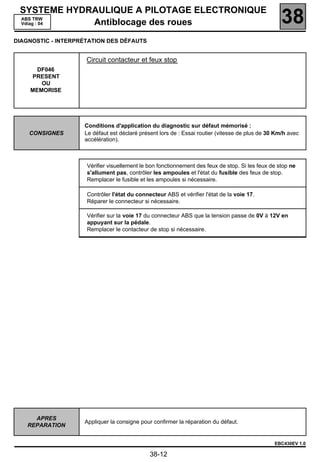

                     Circuit contacteur et feux stop
      DF046
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES       Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 30 Km/h avec
                    accélération).



                     Vérifier visuellement le bon fonctionnement des feux de stop. Si les feux de stop ne
                     s'allument pas, contrôler les ampoules et l'état du fusible des feux de stop.
                     Remplacer le fusible et les ampoules si nécessaire.

                     Contrôler l'état du connecteur ABS et vérifier l'état de la voie 17.
                     Réparer le connecteur si nécessaire.

                     Vérifier sur la voie 17 du connecteur ABS que la tension passe de 0V à 12V en
                     appuyant sur la pédale.
                     Remplacer le contacteur de stop si nécessaire.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                EBC430EV 1.0

                                              38-12
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                     38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Circuit capteur roue avant gauche
      DF048          1. DEF : Absence du signal
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES
                    Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 40 Km/h).



                     Vérifier que le capteur soit bien fixé sur son support.

                     S'assurer que le capteur n'ait pas frotté sur la cible.
                     Remplacer le capteur si nécessaire.

                     Contrôler la position et le jeu du roulement.
                     Remplacer le roulement si nécessaire.

                     Si démontage du roulement, s'assurer que la cible (partie magnétique) soit
                     orientée côté capteur.
                     Réparer si nécessaire.

                     Si tous les contrôles sont bons et que le problème persiste, effacer les défauts,
                     inverser les deux capteurs de l'essieu et faire un essai routier.
                     Si le défaut est toujours présent, remplacer la cible, sinon c'est le capteur qui est en
                     cause.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                    EBC430EV 1.0

                                               38-13
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                     38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

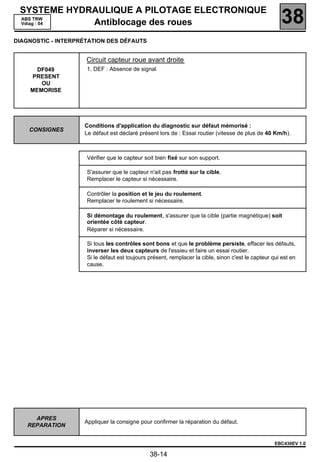

                     Circuit capteur roue avant droite
      DF049          1. DEF : Absence de signal
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES
                    Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 40 Km/h).



                     Vérifier que le capteur soit bien fixé sur son support.

                     S'assurer que le capteur n'ait pas frotté sur la cible.
                     Remplacer le capteur si nécessaire.

                     Contrôler la position et le jeu du roulement.
                     Remplacer le roulement si nécessaire.

                     Si démontage du roulement, s'assurer que la cible (partie magnétique) soit
                     orientée côté capteur.
                     Réparer si nécessaire.

                     Si tous les contrôles sont bons et que le problème persiste, effacer les défauts,
                     inverser les deux capteurs de l'essieu et faire un essai routier.
                     Si le défaut est toujours présent, remplacer la cible, sinon c'est le capteur qui est en
                     cause.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                    EBC430EV 1.0

                                               38-14
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                     38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Circuit capteur roue arrière gauche
      DF050          1. DEF : Absence de signal
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES
                    Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 40 Km/h).



                     Vérifier que le capteur soit bien fixé sur son support.

                     S'assurer que le capteur n'ait pas frotté sur la cible.
                     Remplacer le capteur si nécessaire.

                     Contrôler la position et le jeu du roulement.
                     Remplacer le roulement si nécessaire.

                     Si démontage du roulement, s'assurer que la cible (partie magnétique) soit
                     orientée côté capteur.
                     Réparer si nécessaire.

                     Si tous les contrôles sont bons et que le problème persiste, effacer les défauts,
                     inverser les deux capteurs de l'essieu et faire un essai routier.
                     Si le défaut est toujours présent, remplacer la cible, sinon c'est le capteur qui est en
                     cause.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                    EBC430EV 1.0

                                               38-15
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                     38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

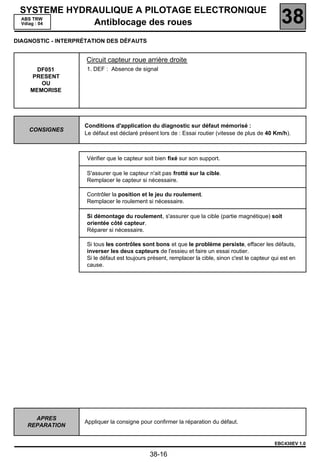

                     Circuit capteur roue arrière droite
      DF051          1. DEF : Absence de signal
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES
                    Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 40 Km/h).



                     Vérifier que le capteur soit bien fixé sur son support.

                     S'assurer que le capteur n'ait pas frotté sur la cible.
                     Remplacer le capteur si nécessaire.

                     Contrôler la position et le jeu du roulement.
                     Remplacer le roulement si nécessaire.

                     Si démontage du roulement, s'assurer que la cible (partie magnétique) soit
                     orientée côté capteur.
                     Réparer si nécessaire.

                     Si tous les contrôles sont bons et que le problème persiste, effacer les défauts,
                     inverser les deux capteurs de l'essieu et faire un essai routier.
                     Si le défaut est toujours présent, remplacer la cible, sinon c'est le capteur qui est en
                     cause.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                    EBC430EV 1.0

                                               38-16
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                   38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Capteur vitesse roue avant droite
                     1. DEF : Circuit ouvert ou court-circuit
      DF059
     PRESENT




    CONSIGNES       Rien à signaler.



                     Vérifier l'état des contacts et le branchement des connecteurs du calculateur ABS
                     et du capteur de vitesse avant droit.
                     Réparer ou remplacer le câblage si nécessaire.

                     Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la
                     continuité et l'absence de résistance parasite des liaisons :
                         calculateur voie 7              voie 2 du capteur de vitesse avant droit
                         calculateur voie 8              voie 1 du capteur de vitesse avant droit

                     Si le câblage et les contacts sont bons, faire un essai en inversant les deux
                     capteurs de l'essieu, afin de confirmer un défaut capteur.




      APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                 EBC430EV 1.0

                                              38-17
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                   38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

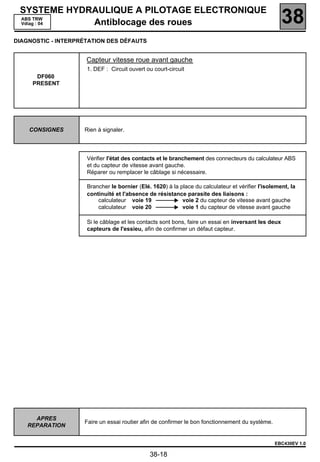

                     Capteur vitesse roue avant gauche
                     1. DEF : Circuit ouvert ou court-circuit
      DF060
     PRESENT




    CONSIGNES       Rien à signaler.




                     Vérifier l'état des contacts et le branchement des connecteurs du calculateur ABS
                     et du capteur de vitesse avant gauche.
                     Réparer ou remplacer le câblage si nécessaire.

                     Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la
                     continuité et l'absence de résistance parasite des liaisons :
                         calculateur voie 19               voie 2 du capteur de vitesse avant gauche
                         calculateur voie 20               voie 1 du capteur de vitesse avant gauche

                     Si le câblage et les contacts sont bons, faire un essai en inversant les deux
                     capteurs de l'essieu, afin de confirmer un défaut capteur.




      APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                 EBC430EV 1.0

                                              38-18
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                   38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Capteur vitesse roue arrière droite
                     1. DEF : Circuit ouvert ou court-circuit
      DF061
     PRESENT




    CONSIGNES       Rien à signaler.




                     Vérifier l'état des contacts et le branchement des connecteurs du calculateur ABS
                     et du capteur de vitesse arrière droit.
                     Réparer ou remplacer le câblage si nécessaire.

                     Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la
                     continuité et l'absence de résistance parasite des liaisons :
                         calculateur voie 9                voie 2 du capteur de vitesse arrière droit
                         calculateur voie 10               voie 1 du capteur de vitesse arrière droit

                     Si le câblage et les contacts sont bons, faire un essai en inversant les deux
                     capteurs de l'essieu, afin de confirmer un défaut capteur.




      APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                 EBC430EV 1.0

                                              38-19
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                   38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Capteur vitesse roue arrière gauche
                     1. DEF : Circuit ouvert ou court-circuit
      DF062
     PRESENT




    CONSIGNES       Rien à signaler.




                     Vérifier l'état des contacts et le branchement des connecteurs du calculateur ABS
                     et du capteur de vitesse arrière gauche.
                     Réparer ou remplacer le câblage si nécessaire.

                     Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la
                     continuité et l'absence de résistance parasite des liaisons :
                         calculateur voie 21               voie 2 du capteur de vitesse arrière gauche
                         calculateur voie 22               voie 1 du capteur de vitesse arrière gauche

                     Si le câblage et les contacts sont bons, faire un essai en inversant les deux
                     capteurs de l'essieu, afin de confirmer un défaut capteur.




      APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                 EBC430EV 1.0

                                              38-20
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                  38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

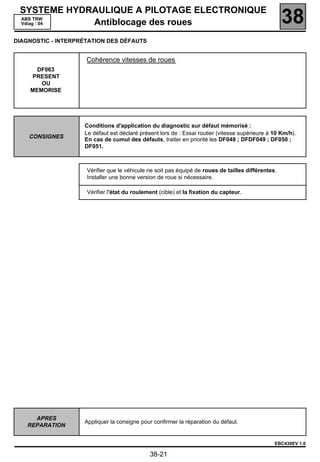

                     Cohérence vitesses de roues
      DF063
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
                    Le défaut est déclaré présent lors de : Essai routier (vitesse supérieure à 10 Km/h).
    CONSIGNES
                    En cas de cumul des défauts, traiter en priorité les DF048 ; DFDF049 ; DF050 ;
                    DF051.



                     Vérifier que le véhicule ne soit pas équipé de roues de tailles différentes.
                     Installer une bonne version de roue si nécessaire.

                     Vérifier l'état du roulement (cible) et la fixation du capteur.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                EBC430EV 1.0

                                              38-21
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                 38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

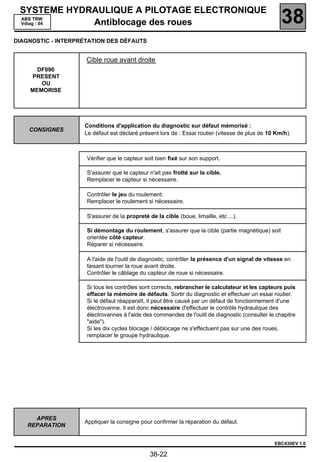

                     Cible roue avant droite
      DF090
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES
                    Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h).



                     Vérifier que le capteur soit bien fixé sur son support.

                     S'assurer que le capteur n'ait pas frotté sur la cible.
                     Remplacer le capteur si nécessaire.

                     Contrôler le jeu du roulement.
                     Remplacer le roulement si nécessaire.

                     S'assurer de la propreté de la cible (boue, limaille, etc ...).

                     Si démontage du roulement, s'assurer que la cible (partie magnétique) soit
                     orientée côté capteur.
                     Réparer si nécessaire.

                     A l'aide de l'outil de diagnostic, contrôler la présence d'un signal de vitesse en
                     faisant tourner la roue avant droite.
                     Contrôler le câblage du capteur de roue si nécessaire.

                     Si tous les contrôles sont corrects, rebrancher le calculateur et les capteurs puis
                     effacer la mémoire de défauts. Sortir du diagnostic et effectuer un essai routier.
                     Si le défaut réapparaît, il peut être causé par un défaut de fonctionnement d'une
                     électrovanne. Il est donc nécessaire d'effectuer le contrôle hydraulique des
                     électrovannes à l'aide des commandes de l'outil de diagnostic (consulter le chapitre
                     "aide").
                     Si les dix cycles blocage / déblocage ne s'effectuent pas sur une des roues,
                     remplacer le groupe hydraulique.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                EBC430EV 1.0

                                               38-22
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                 38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Cible roue avant gauche
      DF091
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES
                    Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h).



                     Vérifier que le capteur soit bien fixé sur son support.

                     S'assurer que le capteur n'ait pas frotté sur la cible.
                     Remplacer le capteur si nécessaire.

                     Contrôler le jeu du roulement.
                     Remplacer le roulement si nécessaire.

                     S'assurer de la propreté de la cible (boue, limaille, etc ...).

                     Si démontage du roulement, s'assurer que la cible (partie magnétique) soit
                     orientée côté capteur.
                     Réparer si nécessaire.

                     A l'aide de l'outil de diagnostic, contrôler la présence d'un signal de vitesse en
                     faisant tourner la roue avant gauche.
                     Contrôler le câblage du capteur de roue si nécessaire.

                     Si tous les contrôles sont corrects, rebrancher le calculateur et les capteurs puis
                     effacer la mémoire de défauts. Sortir du diagnostic et effectuer un essai routier.
                     Si le défaut réapparaît, il peut être causé par un défaut de fonctionnement d'une
                     électrovanne. Il est donc nécessaire d'effectuer le contrôle hydraulique des
                     électrovannes à l'aide des commandes de l'outil de diagnostic (consulter le chapitre
                     "aide").
                     Si les dix cycles blocage / déblocage ne s'effectuent pas sur une des roues,
                     remplacer le groupe hydraulique.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                EBC430EV 1.0

                                               38-23
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                 38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Cible roue arrière droite
      DF092
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES
                    Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h).



                     Vérifier que le capteur soit bien fixé sur son support.

                     S'assurer que le capteur n'ait pas frotté sur la cible.
                     Remplacer le capteur si nécessaire.

                     Contrôler le jeu du roulement.
                     Remplacer le roulement si nécessaire.

                     S'assurer de la propreté de la cible (boue, limaille, etc ...).

                     Si démontage du roulement, s'assurer que la cible (partie magnétique) soit
                     orientée côté capteur.
                     Réparer si nécessaire.

                     A l'aide de l'outil de diagnostic, contrôler la présence d'un signal de vitesse en
                     faisant tourner la roue arrière droite.
                     Contrôler le câblage du capteur de roue si nécessaire.

                     Si tous les contrôles sont corrects, rebrancher le calculateur et les capteurs puis
                     effacer la mémoire de défauts. Sortir du diagnostic et effectuer un essai routier.
                     Si le défaut réapparaît, il peut être causé par un défaut de fonctionnement d'une
                     électrovanne. Il est donc nécessaire d'effectuer le contrôle hydraulique des
                     électrovannes à l'aide des commandes de l'outil de diagnostic (consulter le chapitre
                     "aide").
                     Si les dix cycles blocage / déblocage ne s'effectuent pas sur une des roues,
                     remplacer le groupe hydraulique.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                EBC430EV 1.0

                                               38-24
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                 38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                     Cible roue arrière gauche
      DF093
    PRESENT
       OU
    MEMORISE




                    Conditions d'application du diagnostic sur défaut mémorisé :
    CONSIGNES
                    Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h).



                     Vérifier que le capteur soit bien fixé sur son support.

                     S'assurer que le capteur n'ait pas frotté sur la cible.
                     Remplacer le capteur si nécessaire.

                     Contrôler le jeu du roulement.
                     Remplacer le roulement si nécessaire.

                     S'assurer de la propreté de la cible (boue, limaille, etc ...).

                     Si démontage du roulement, s'assurer que la cible (partie magnétique) soit
                     orientée côté capteur.
                     Réparer si nécessaire.

                     A l'aide de l'outil de diagnostic, contrôler la présence d'un signal de vitesse en
                     faisant tourner la roue arrière gauche.
                     Contrôler le câblage du capteur de roue si nécessaire.

                     Si tous les contrôles sont corrects, rebrancher le calculateur et les capteurs puis
                     effacer la mémoire de défauts. Sortir du diagnostic et effectuer un essai routier.
                     Si le défaut réapparaît, il peut être causé par un défaut de fonctionnement d'une
                     électrovanne. Il est donc nécessaire d'effectuer le contrôle hydraulique des
                     électrovannes à l'aide des commandes de l'outil de diagnostic (consulter le chapitre
                     "aide").
                     Si les dix cycles blocage / déblocage ne s'effectuent pas sur une des roues,
                     remplacer le groupe hydraulique.




      APRES
                    Appliquer la consigne pour confirmer la réparation du défaut.
    REPARATION


                                                                                                EBC430EV 1.0

                                               38-25
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                      38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

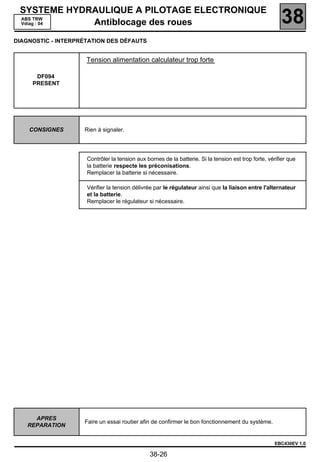

                     Tension alimentation calculateur trop forte

      DF094
     PRESENT




    CONSIGNES       Rien à signaler.




                     Contrôler la tension aux bornes de la batterie. Si la tension est trop forte, vérifier que
                     la batterie respecte les préconisations.
                     Remplacer la batterie si nécessaire.

                     Vérifier la tension délivrée par le régulateur ainsi que la liaison entre l'alternateur
                     et la batterie.
                     Remplacer le régulateur si nécessaire.




      APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                      EBC430EV 1.0

                                                38-26
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                 38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

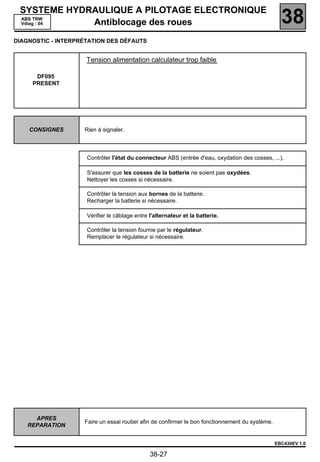

                     Tension alimentation calculateur trop faible

      DF095
     PRESENT




    CONSIGNES       Rien à signaler.



                     Contrôler l'état du connecteur ABS (entrée d'eau, oxydation des cosses, ...).

                     S'assurer que les cosses de la batterie ne soient pas oxydées.
                     Nettoyer les cosses si nécessaire.

                     Contrôler la tension aux bornes de la batterie.
                     Recharger la batterie si nécessaire.

                     Vérifier le câblage entre l'alternateur et la batterie.

                     Contrôler la tension fournie par le régulateur.
                     Remplacer le régulateur si nécessaire.




      APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                 EBC430EV 1.0

                                               38-27
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                  38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS

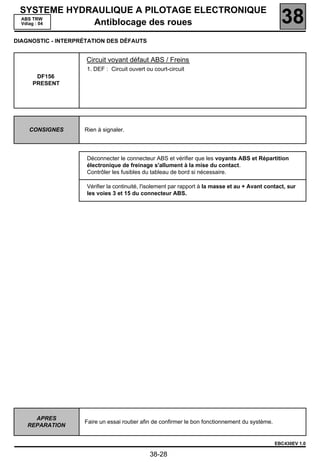

                     Circuit voyant défaut ABS / Freins
                     1. DEF : Circuit ouvert ou court-circuit
      DF156
     PRESENT




    CONSIGNES       Rien à signaler.




                     Déconnecter le connecteur ABS et vérifier que les voyants ABS et Répartition
                     électronique de freinage s'allument à la mise du contact.
                     Contrôler les fusibles du tableau de bord si nécessaire.

                     Vérifier la continuité, l'isolement par rapport à la masse et au + Avant contact, sur
                     les voies 3 et 15 du connecteur ABS.




      APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                 EBC430EV 1.0

                                              38-28
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04  Antiblocage des roues                                                                     38
DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS


                         Temps activation électrovannes trop long
       DF157              1. DEF : La protection a été activée
     PRESENT
        OU
     MEMORISE




     CONSIGNES           Rien à signaler.




Les électrovannes ont été commandées trop longtemps et la protection a été activée.
– Attendre 10 minutes sans activation des électrovannes. Risques de surchauffe des électrovannes.




      APRES
                         Faire un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                      EBC430EV 1.0

                                                  38-29
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                        38
DIAGNOSTIC - CONTRÔLE DE CONFORMITÉ


                            N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de
       CONSIGNES            diagnostic.
                            Conditions d'application : moteur arrêté sous contact, climatisation à l'arrêt.



                                     Paramètre ou état               Visualisation et
 Ordre       Fonction                                                                           Diagnostic
                                     Contrôle ou action                remarques

                                                                                          En cas de problème :
                                                                                          appliquer la démarche
                                                                                          de diagnostic des
                                                                                          défauts
           Alimentations
                              PR005 :    tension alimentation                             DF094 : tension
   1       électriques du                                          8 V < x < 14,5 V.
                                         calculateur                                      alimentation
            calculateur.
                                                                                          calculateur trop forte
                                                                                          DF095 : tension
                                                                                          alimentation
                                                                                          calculateur trop faible

                                                                                          En cas de problème :
                                                                                          consulter
                                                                   195-65R 16 = 85        l'interprétation du
          Indexage des
   2                          PR030 :    index tachymétrique       205-65R 16 = 127       paramètre
          pneumatiques.
                                                                   215-65R 16 = 170
                                                                                          PR030 : index
                                                                                          tachymètrique

                                                                                          En cas de problème :
                                                                   X = Valeur de la       appliquer la démarche
              Vitesse                                                                     du diagnostic
   3                          PR038 :    vitesse du véhicule       vitesse véhicule en
             véhicule.
                                                                   Km/h                   DF063 : cohérence
                                                                                          vitesses de roues

                                                                                          En cas de problème :
                                                                                          appliquer la démarche
                              PR001 :    vitesse roue avant
                                                                                          des diagnostics :
                                         droite
                                                                                          DF008 : signal roue
                              PR002 :    vitesse roue avant
                                                                                          avant gauche
                                         gauche                    X = Valeur de la
   4       Vitesse roue.                                           vitesse de roue en     DF009 : signal roue
                              PR003 :    vitesse roue arrière
                                                                   Km/h                   arrière gauche
                                         droite
                                                                                          DF028 : signal roue
                              PR004 :    vitesse roue arrière
                                                                                          avant droite
                                         gauche
                                                                                          DF029 : signal roue
                                                                                          arrière droite
                                                                                          En cas de problème :
                                                                   ETAT1 : pédale de
                                                                                          appliquer la démarche
                                                                   frein relâchée
           Contacteur de                                                                  du diagnostic :
   5                          ET006 :    contacteur de stop        ETAT2 : pédale de
             feux stop.                                                                   DF046 : circuit
                                                                   frein enfoncée
                                                                                          contacteur et feux stop



                                                                                                      EBC430EV 1.0

                                                     38-30
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                       38

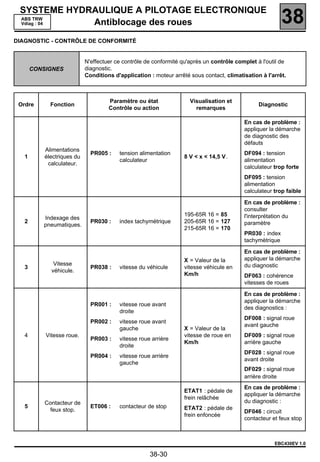

DIAGNOSTIC - CONTRÔLE DE CONFORMITÉ


                            N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de
       CONSIGNES            diagnostic.
                            Conditions d'application : moteur arrêté sous contact, climatisation à l'arrêt.



                                     Paramètre ou état               Visualisation et
 Ordre      Fonction                                                                            Diagnostic
                                     Contrôle ou action                remarques


                                                                                          Commande moteur de
                                                                                          pompe active lorsque
                                                                                          le moteur est en
                                                                                          marche
            Moteur de         ET015 :    commande moteur de
   6                                                                      ACTIF           En cas de problème :
             pompe.                      pompe
                                                                                          appliquer la démarche
                                                                                          du diagnostic :
                                                                                          DF010 : circuit moteur
                                                                                          pompe


                                                                                          Fonction ABS active
                                                                                          quand il n 'y a pas de
                                                                                          défauts présents ou
                                                                                          mémorisés.
   7           ABS.           ET018 :    fonction ABS                     ACTIF           En cas de problème :
                                                                                          effectuer une
                                                                                          recherche complète
                                                                                          des défauts présents
                                                                                          ou mémorisés.


                                                                                          Fonction REF active
                                                                                          quand il n 'y a pas de
                                                                                          défauts présents ou
                                                                                          mémorisés sur :
                                                                                          – 3 capteurs de roue
             Régulateur                                                                   – électrovannes
                              ET019 :    fonction régulateur de                           – relais de puissance
   8      électronique de                                                 ACTIF
                                         freinage                                         – calculateur
          freinage. (REF)
                                                                                          En cas de problème :
                                                                                          effectuer une
                                                                                          recherche complète
                                                                                          des défauts présents
                                                                                          ou mémorisés.




                                                                                                      EBC430EV 1.0

                                                     38-31
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                                   38
DIAGNOSTIC - INTERPRÉTATION DES PARAMÈTRES


                     INDEX TACHYMETRIQUE

      PR030




    CONSIGNES       Rien à signaler.



                     La développée du pneumatique est à programmer en mémoire d'un calculateur
                     neuf ou lors d'un remplacement des pneumatiques ayant une taille différente de
                     celle d'origine.
                     Le calculateur ABS calcule la vitesse véhicule à partir des vitesses de roues et de la
                     développée du pneumatique équipant le véhicule.
                     Cela consiste à saisir un index "X" grâce à l'outil de diagnostic par la commande
                     "INDEX TACHYMETRIQUE".

                         Référence du pneumatique                      Valeur de l'index (unité mm)

                                  195-65R 16                                          85

                                  205-65R 16                                         127

                                  215-65R 16                                         170

                     Suite à la saisie de l'index, contrôler le paramètre "PR 030" afin de confirmer la
                     bonne prise en compte de l'index saisi.




     APRES
                    Faire un essai routier afin de confirmer le bon fonctionnement du système.
   REPARATION


                                                                                                  EBC430EV 1.0

                                              38-32
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
 ABS TRW
 Vdiag : 04  Antiblocage des roues                                                      38

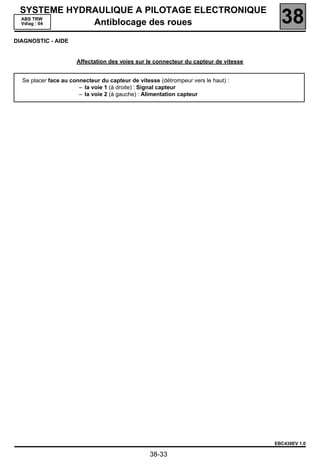

DIAGNOSTIC - AIDE


                      Affectation des voies sur le connecteur du capteur de vitesse


  Se placer face au connecteur du capteur de vitesse (détrompeur vers le haut) :
                       – la voie 1 (à droite) : Signal capteur
                       – la voie 2 (à gauche) : Alimentation capteur




                                                                                      EBC430EV 1.0

                                                  38-33
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04  Antiblocage des roues                                                                          38
DIAGNOSTIC - AIDE

UTILISATION DES MODES COMMANDES :

Pilotage des électrovannes de roues pour contrôle hydraulique :

Soulever le véhicule de façon à pouvoir tourner les roues et contrôler qu’elles tournent librement. Maintenir la pédale
de frein pressée pour empécher la roue de tour ner si on l’entraîne à la main (ne pas freiner trop fort, pour être à la
limite du déblocage).

Sélectionner et valider la commande de roue considérée (exemple : "Electrovanne roue avant gauche", ...).

             On doit constater dix cycles de blocage / déblocage sur la roue concernée.

Si les dix cycles ne sont pas réalisés sur une roue, effectuer un contrôle des différents éléments (capteurs,
cibles, inversion de tuyauteries ...).




                                                                                                          EBC430EV 1.0

                                                       38-34
ABS TRW         SYSTEME HYDRAULIQUE A PILOTAGE
  Vdiag : 04

                           ELECTRONIQUE                                                              38
DIAGNOSTIC - EFFETS CLIENT



     CONSIGNES       Ne consulter ces effets client qu'après un contrôle complet avec l'outil de diagnostic.




  DEFAUTS CONSTATES AU FREINAGE AVEC REGULATION FREIN / ABS




                    Blocage d 'une ou plusieurs roues                                             ALP 2

                    Louvoiement                                                                   ALP 3

                    Fonctionnement ABS inattendu à basse vitesse et faible effort pédale          ALP 4

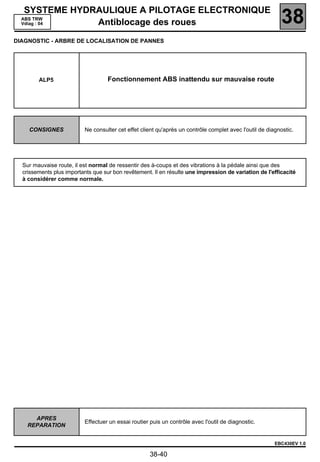

                    Fonctionnement ABS inattendu sur mauvaise route                               ALP 5

                    Fonctionnement ABS inattendu avec utilisation d'équipements spéciaux          ALP 6
                    (radio, téléphone, CB, ...)

                    Pédale longue                                                                 ALP 7

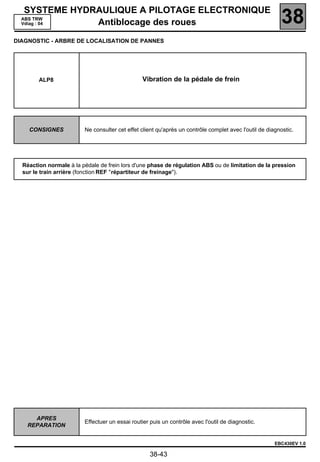

                    Vibration de la pédale de frein                                               ALP 8

                    Tirage                                                                        ALP 9

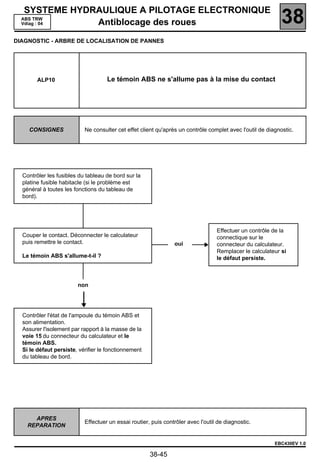

                    Le témoin ABS ne s'allume pas à la mise du contact                            ALP 10

                    Les témoins ABS et REF clignotent                                             ALP 11

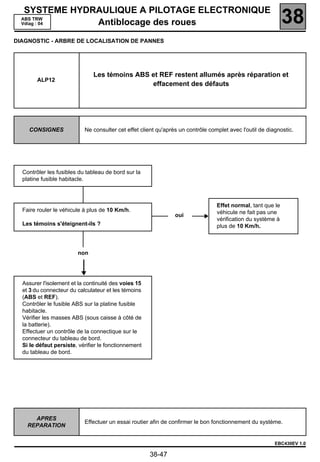

                    Les témoins ABS et REF restent allumés après réparation et effacement         ALP 12
                    des défauts

                    Bruyance de pompe, de tuyauterie ou de groupe hydraulique                     ALP 13

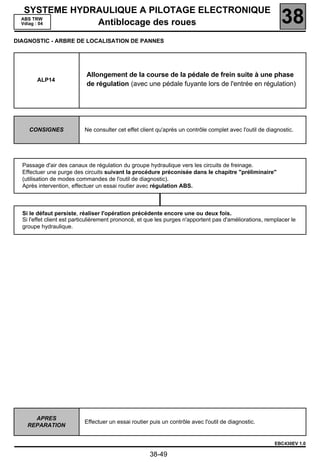

                    Allongement de la course de la pédale de frein suite à une phase de           ALP 14
                    régulation (pédale fuyante lors de l'entrée en régulation).




  AUTRES CAS



                    Absence de dialogue avec le calculateur d'ABS                                ALP 1




                                                                                                  EBC430EV 1.0

                                               38-35
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                         38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




        ALP1                            Absence de dialogue avec le calculateur d'ABS




    CONSIGNES              Sans.




  S'assurer que l'outil de diagnostic ne soit pas la cause du défaut en essayant de communiquer avec un
  calculateur sur un autre véhicule. Si l'outil n'est pas en cause et que le dialogue ne s'établit avec aucun autre
  calculateur d'un même véhicule, il se peut qu'un calculateur défectueux perturbe la ligne diagnostic K.
  Procéder par déconnexions successives pour localiser ce calculateur.
  Vérifier la tension de la batterie et effectuer les interventions nécessaires pour obtenir une tension conforme :
  (8 volts < U batterie < 14,5 volts).



  Vérifier la présence et l'état des fusibles d'ABS (BP14 dans le boîtier fusible compartiment moteur et AP5 dans
  l'habitacle.)
  Vérifier le branchement du connecteur du calculateur et l'état de sa connectique.
  Vérifier les masses de l'ABS (N26 et N27 sous caisse à côté de la batterie).
  Vérifier que le calculateur soit correctement alimenté :
                 – Masse en voies 11 et 24 sur connecteur ABS
                 – + avant contact en voies 12 et 25 sur connecteur ABS
                 – + après contact en voie 23 sur connecteur ABS



  Vérifier que la prise diagnostic soit correctement alimentée :
                 – + avant contact en voie 16 sur prise diagnostic
                 – Masse en voie 5 sur prise diagnostic
  Vérifier / assurer la continuité et les isolements de la liaison entre :
                 Voie 6 du calculateur ABS                   Voie 7 prise diagnostic



  Si le dialogue ne s'établit toujours pas après ces différents contrôles, remplacer le calculateur ABS.




      APRES                Effacer la mémoire du calculateur, effectuer un essai routier suivi d'un nouveau
    REPARATION             contrôle avec l'outil de diagnostic.


                                                                                                          EBC430EV 1.0

                                                      38-36
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                        38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




        ALP2                                    Blocage d'une ou plusieurs roues




    CONSIGNES              Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Rappel : Le blocage des roues d'un véhicule équipé de l'ABS ou le crissement des pneus, ressenti par un
  client comme un blocage, peuvent être liés à une réaction normale du système et ne doivent pas être
  considérés systématiquement comme des défauts :
               – Blocage autorisé en dessous de 6 Km/h (le système ne déclenche plus de régulation).
               – Freinage avec régulation ABS sur très mauvaise route (crissements importants).



  Par contre s'il y a effectivement blocage de roue(s), soulever le véhicule de façon à pouvoir tourner les roues
  et vérifier :
                 – Une possible inversion dans le branchement des capteurs de roues.
  Utiliser les paramètres PR001, PR002, PR003, PR004 en faisant tourner lentement les roues associées et
  s'assurer de la cohérence des résultats obtenus.
                 – Une possible inversion de la tuyauterie au niveau du groupe hydraulique.
  Utiliser les commandes "électrovannes roue avant gauche", "électrovannes roue avant droite", "électrovannes
  roue arrière gauche" et "électrovannes roue arrière droite" en appuyant sur la pédale de frein afin de vérifier
  la présence de dix cycles blocage / déblocage sur la roue concernée. Si les dix cycles ne sont pas réalisés
  sur la roue testée, vérifier s'il sont effectués sur une autre roue (confirmation d'une inversion : réparation).
  Si les dix cycles ne sont pas réalisés sur une roue sans inversion de tuyauteries, remplacer le groupe
  hydraulique.



  Verifier la fixation du capteur.
  Si l'incident persiste après ces contrôles, changer le groupe hydraulique.




      APRES
                           Effectuer un essai routier puis un contrôle avec l'outil de diagnostic.
    REPARATION


                                                                                                         EBC430EV 1.0

                                                      38-37
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                       38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




        ALP3                                                 Louvoiement




    CONSIGNES             Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Déconnecter un capteur de vitesse de roue.
  Démarrer le moteur et s'assurer que seul le                                    Défaut de comportement
  voyant de défaut ABS soit allumé. Si le voyant                                 routier non lié au système
  de défaut frein est également allumé, ne pas                                   ABS. Contrôler l'état et la
  rouler avec le véhicule car la fonction                      oui               conformité des garnitures de
  "répartiteur électronique de freinage (REF)"                                   freins, vérifier la pression
  n'est plus assurée. Effectuer un essai routier                                 des pneumatiques, le train
  avec uniquement l'ABS hors service.                                            avant, ...

  Le défaut persiste-t-il dans ces conditions ?




                       non




  Comportement normal lié au fonctionnement du
  système en phase de régulation,
  essentiellement sur adhérence dissymétrique
  ou mauvais revêtement.




      APRES
                          Effectuer un essai routier puis un contrôle avec l'outil de diagnostic.
    REPARATION


                                                                                                        EBC430EV 1.0

                                                     38-38
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                        38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




                             Fonctionnement ABS inattendu à basse vitesse et faible effort
        ALP4
                                                      pédale




                           Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.
    CONSIGNES              Attention la régulation ABS est "sensible" sur de très faibles adhérences (glace,
                           surfaces mouillées ...).




  Il est possible de ressentir des vibrations à la pédale de frein qui soient liées aux réactions du système dans
  des situations particulières :
              – Franchissement de ralentisseurs.
              – Virage serré avec levée de roue arrière intérieure.
  Ce ressenti peut être lié à la simple mise en action de la fonction "répartiteur de freinage (REF)" lors de la
  limitation de la pression sur le train arrière.



  Si le problème est différent, contrôler les connecteurs des capteurs de vitesse de roue (micro-coupures).




      APRES
                           Effectuer un essai routier puis un contrôle avec l'outil de diagnostic.
    REPARATION


                                                                                                         EBC430EV 1.0

                                                      38-39
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                       38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




        ALP5                        Fonctionnement ABS inattendu sur mauvaise route




    CONSIGNES             Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Sur mauvaise route, il est normal de ressentir des à-coups et des vibrations à la pédale ainsi que des
  crissements plus importants que sur bon revêtement. Il en résulte une impression de variation de l'efficacité
  à considérer comme normale.




      APRES
                          Effectuer un essai routier puis un contrôle avec l'outil de diagnostic.
    REPARATION


                                                                                                        EBC430EV 1.0

                                                     38-40
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                       38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




                            Fonctionnement ABS inattendu avec utilisation d'équipements
        ALP6
                                        spéciaux (radio, téléphone, CB, ...)




    CONSIGNES             Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Vérifier que l'équipement posant problème lors de son utilisation soit homologué.



  Vérifier que cet équipement ait été correctement installé sans modification du câblage d'origine en
  particulier de celui de l'ABS (connexions sur masse et +après contact / avant contact de l'ABS non
  autorisées).




      APRES
                          Effectuer un essai routier puis un contrôle avec l'outil de diagnostic.
    REPARATION


                                                                                                        EBC430EV 1.0

                                                     38-41
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                       38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




        ALP7                                                 Pédale longue




    CONSIGNES             Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Présence d'air dans les circuits de freinage.
  Effectuer une purge conventionnelle des circuits en commençant par le frein arrière droit, ensuite arrière
  gauche, avant gauche puis avant droit. Renouveler l'opération si nécessaire.




      APRES
                          Effectuer un essai routier puis un contrôle avec l'outil de diagnostic.
    REPARATION


                                                                                                        EBC430EV 1.0

                                                     38-42
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                      38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




        ALP8                                     Vibration de la pédale de frein




    CONSIGNES            Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Réaction normale à la pédale de frein lors d'une phase de régulation ABS ou de limitation de la pression
  sur le train arrière (fonction REF "répartiteur de freinage").




      APRES
                         Effectuer un essai routier puis un contrôle avec l'outil de diagnostic.
    REPARATION


                                                                                                       EBC430EV 1.0

                                                    38-43
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                       38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




        ALP9                                                     Tirage




    CONSIGNES             Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Déconnecter un capteur de vitesse de roue.                                     Si la course de la pédale de
  Démarrer le moteur et s'assurer que seul le                                    frein est relativement
  voyant de défaut ABS soit allumé. Si le voyant                                 longue, effectuer une purge
  de défaut frein est également allumé, ne pas                                   du circuit de freinage.
  rouler avec le véhicule car la fonction                      oui               Si la course est normale,
  "répartiteur électronique de freinage (REF)"                                   vérifier la pression des
  n'est plus assurée. Effectuer un essai routier                                 pneumatiques, le train avant
  avec uniquement l'ABS hors service.                                            ou éventuellement la
                                                                                 présence de fuite sur le
  Le défaut persiste-t-il dans ces conditions ?                                  circuit.




                       non




  Soulever le véhicule de façon à pouvoir tourner
  les roues et vérifier :
  – une possible inversion dans le
    branchement des capteurs de vitesse,
  – une possible inversion de la tuyauterie au
    niveau du groupe hydraulique.
  Pour ces deux tests, consulter et appliquer les
  méthodes définies dans l'ALP2.
  Si l'incident persiste, remplacer le groupe
  hydraulique.




      APRES
                          Effectuer un essai routier puis un contrôle avec l'outil de diagnostic.
    REPARATION


                                                                                                        EBC430EV 1.0

                                                     38-44
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                        38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




        ALP10                       Le témoin ABS ne s'allume pas à la mise du contact




    CONSIGNES              Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Contrôler les fusibles du tableau de bord sur la
  platine fusible habitacle (si le problème est
  général à toutes les fonctions du tableau de
  bord).




                                                                                  Effectuer un contrôle de la
  Couper le contact. Déconnecter le calculateur                                   connectique sur le
  puis remettre le contact.                                     oui               connecteur du calculateur.
                                                                                  Remplacer le calculateur si
  Le témoin ABS s'allume-t-il ?                                                   le défaut persiste.



                        non




  Contrôler l'état de l'ampoule du témoin ABS et
  son alimentation.
  Assurer l'isolement par rapport à la masse de la
  voie 15 du connecteur du calculateur et le
  témoin ABS.
  Si le défaut persiste, vérifier le fonctionnement
  du tableau de bord.




      APRES
                           Effectuer un essai routier, puis contrôler avec l'outil de diagnostic.
    REPARATION


                                                                                                         EBC430EV 1.0

                                                      38-45
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                       38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




       ALP11                                  Les témoins ABS et REF clignotent




    CONSIGNES             Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Le système n'est pas configuré, la développée du pneumatique n'est pas programmée dans la mémoire du
  calculateur.



  A l'aide de la commande "INDEX TACHYMETRIQUE" configurer le calculateur selon la référence des
  pneumatiques.



  Suite à la saisie de l'index, contrôler le paramètre "PR030" afin de confirmer la bonne prise en compte de
  l'index saisi.




      APRES
                          Effectuer un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                        EBC430EV 1.0

                                                    38-46
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                         38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




                               Les témoins ABS et REF restent allumés après réparation et
        ALP12
                                               effacement des défauts




    CONSIGNES              Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Contrôler les fusibles du tableau de bord sur la
  platine fusible habitacle.



                                                                                 Effet normal, tant que le
  Faire rouler le véhicule à plus de 10 Km/h.                                    véhicule ne fait pas une
                                                                oui
                                                                                 vérification du système à
  Les témoins s'éteignent-ils ?                                                  plus de 10 Km/h.



                        non




  Assurer l'isolement et la continuité des voies 15
  et 3 du connecteur du calculateur et les témoins
  (ABS et REF).
  Contrôler le fusible ABS sur la platine fusible
  habitacle.
  Vérifier les masses ABS (sous caisse à côté de
  la batterie).
  Effectuer un contrôle de la connectique sur le
  connecteur du tableau de bord.
  Si le défaut persiste, vérifier le fonctionnement
  du tableau de bord.




      APRES
                           Effectuer un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                         EBC430EV 1.0

                                                      38-47
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                        38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




        ALP13                 Bruyance de pompe, de tuyauterie ou du groupe hydraulique




    CONSIGNES              Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  – Vibration du groupe : Contrôler la présence et l'état des silentblocs d'isolement du support de groupe.
  – Vibration de tuyauterie : Vérifier que tous les tuyaux soient bien clipsés dans leurs agrafes de fixation et
    qu'il n'y ait pas de contact entre tuyaux et carrosserie.
  Pour déterminer d'où vient la bruyance il est possible d'utiliser les commandes de pilotage des
  électrovannes "électrovannes roue avant gauche", "électrovannes roue avant droite", "électrovannes roue
  arrière gauche", "électrovannes roue arrière droite" en appuyant sur la pédale de frein.




      APRES
                           Effectuer un essai routier afin de confirmer le bon fonctionnement du système.
    REPARATION


                                                                                                         EBC430EV 1.0

                                                     38-48
SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE
  ABS TRW
  Vdiag : 04   Antiblocage des roues                                                                        38
DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES




                            Allongement de la course de la pédale de frein suite à une phase
        ALP14
                            de régulation (avec une pédale fuyante lors de l'entrée en régulation)




    CONSIGNES              Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.




  Passage d'air des canaux de régulation du groupe hydraulique vers les circuits de freinage.
  Effectuer une purge des circuits suivant la procédure préconisée dans le chapitre "préliminaire"
  (utilisation de modes commandes de l'outil de diagnostic).
  Après intervention, effectuer un essai routier avec régulation ABS.



  Si le défaut persiste, réaliser l'opération précédente encore une ou deux fois.
  Si l'effet client est particulièrement prononcé, et que les purges n'apportent pas d'améliorations, remplacer le
  groupe hydraulique.




      APRES
                           Effectuer un essai routier puis un contrôle avec l'outil de diagnostic.
    REPARATION


                                                                                                         EBC430EV 1.0

                                                      38-49

Contenu connexe

Tendances

Mr 343-trafic-7
Mr 343-trafic-7Mr 343-trafic-7
Mr 343-trafic-7ReZiak

Mr 342-trafic-6
Mr 342-trafic-6Mr 342-trafic-6
Mr 342-trafic-6ReZiak

Mr 343-trafic-0
Mr 343-trafic-0Mr 343-trafic-0
Mr 343-trafic-0ReZiak

Mr 342-trafic-2
Mr 342-trafic-2Mr 342-trafic-2
Mr 342-trafic-2ReZiak

MR Moteurs type F (diesel)
MR Moteurs type F (diesel)MR Moteurs type F (diesel)
MR Moteurs type F (diesel)ReZiak

♦♦ MANUAL DE SERVIÇO – YAMAHA – SUPER TÉNÉRÉ XT1200Z e ZE.pdf
♦♦ MANUAL DE SERVIÇO – YAMAHA – SUPER TÉNÉRÉ XT1200Z e ZE.pdf♦♦ MANUAL DE SERVIÇO – YAMAHA – SUPER TÉNÉRÉ XT1200Z e ZE.pdf
♦♦ MANUAL DE SERVIÇO – YAMAHA – SUPER TÉNÉRÉ XT1200Z e ZE.pdf
EMERSON BUTURI

Chery orinoco m11-service manual
Chery orinoco m11-service manualChery orinoco m11-service manual
Chery orinoco m11-service manual
tallerdomingo

Manual de serviço cg150 titan ks es esd embreagem
Manual de serviço cg150 titan ks es esd embreagemManual de serviço cg150 titan ks es esd embreagem
Manual de serviço cg150 titan ks es esd embreagem
Thiago Huari

Ybr125 manualcompleto-110626165020-phpapp02
Ybr125 manualcompleto-110626165020-phpapp02Ybr125 manualcompleto-110626165020-phpapp02
Ybr125 manualcompleto-110626165020-phpapp02
nielson araujo

Manual de serviço cr250 00 alimenta
Manual de serviço cr250 00 alimentaManual de serviço cr250 00 alimenta
Manual de serviço cr250 00 alimenta
Thiago Huari

Manual de serviço cargotod diagrama
Manual de serviço cargotod diagramaManual de serviço cargotod diagrama
Manual de serviço cargotod diagrama
Thiago Huari

Manaul de serviço ms cbx250 (2001) partida eletrica
Manaul de serviço ms cbx250 (2001) partida eletricaManaul de serviço ms cbx250 (2001) partida eletrica
Manaul de serviço ms cbx250 (2001) partida eletrica
Thiago Huari

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreageManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Thiago Huari

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao
Thiago Huari

Manual de serviço cr250 00 informac
Manual de serviço cr250 00 informacManual de serviço cr250 00 informac
Manual de serviço cr250 00 informac
Thiago Huari

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecoteManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote
Thiago Huari

Manual de serviço cg125 titan ks es cg125 cargo cabecote
Manual de serviço cg125 titan ks es cg125 cargo cabecoteManual de serviço cg125 titan ks es cg125 cargo cabecote
Manual de serviço cg125 titan ks es cg125 cargo cabecote
Thiago Huari

Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 tran...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 tran...Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 tran...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 tran...
Thiago Huari

Manual serviço biz125 ks es 00 x6b-kss-001 cabecote
Manual serviço biz125 ks es   00 x6b-kss-001 cabecoteManual serviço biz125 ks es   00 x6b-kss-001 cabecote
Manual serviço biz125 ks es 00 x6b-kss-001 cabecote
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p informac
Manual de serviço xr200 r nx200 cbx200s   mskbb931p informacManual de serviço xr200 r nx200 cbx200s   mskbb931p informac
Manual de serviço xr200 r nx200 cbx200s mskbb931p informac
Thiago Huari


Tendances (20)

Mr 343-trafic-7
Mr 343-trafic-7Mr 343-trafic-7
Mr 343-trafic-7

Mr 342-trafic-6
Mr 342-trafic-6Mr 342-trafic-6
Mr 342-trafic-6

Mr 343-trafic-0
Mr 343-trafic-0Mr 343-trafic-0
Mr 343-trafic-0

Mr 342-trafic-2
Mr 342-trafic-2Mr 342-trafic-2
Mr 342-trafic-2

MR Moteurs type F (diesel)
MR Moteurs type F (diesel)MR Moteurs type F (diesel)
MR Moteurs type F (diesel)

♦♦ MANUAL DE SERVIÇO – YAMAHA – SUPER TÉNÉRÉ XT1200Z e ZE.pdf
♦♦ MANUAL DE SERVIÇO – YAMAHA – SUPER TÉNÉRÉ XT1200Z e ZE.pdf♦♦ MANUAL DE SERVIÇO – YAMAHA – SUPER TÉNÉRÉ XT1200Z e ZE.pdf
♦♦ MANUAL DE SERVIÇO – YAMAHA – SUPER TÉNÉRÉ XT1200Z e ZE.pdf

Chery orinoco m11-service manual
Chery orinoco m11-service manualChery orinoco m11-service manual
Chery orinoco m11-service manual

Manual de serviço cg150 titan ks es esd embreagem
Manual de serviço cg150 titan ks es esd embreagemManual de serviço cg150 titan ks es esd embreagem
Manual de serviço cg150 titan ks es esd embreagem

Ybr125 manualcompleto-110626165020-phpapp02
Ybr125 manualcompleto-110626165020-phpapp02Ybr125 manualcompleto-110626165020-phpapp02
Ybr125 manualcompleto-110626165020-phpapp02

Manual de serviço cr250 00 alimenta
Manual de serviço cr250 00 alimentaManual de serviço cr250 00 alimenta
Manual de serviço cr250 00 alimenta

Manual de serviço cargotod diagrama
Manual de serviço cargotod diagramaManual de serviço cargotod diagrama
Manual de serviço cargotod diagrama

Manaul de serviço ms cbx250 (2001) partida eletrica
Manaul de serviço ms cbx250 (2001) partida eletricaManaul de serviço ms cbx250 (2001) partida eletrica
Manaul de serviço ms cbx250 (2001) partida eletrica

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreageManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 embreage

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao

Manual de serviço cr250 00 informac
Manual de serviço cr250 00 informacManual de serviço cr250 00 informac
Manual de serviço cr250 00 informac

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecoteManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 cabecote

Manual de serviço cg125 titan ks es cg125 cargo cabecote
Manual de serviço cg125 titan ks es cg125 cargo cabecoteManual de serviço cg125 titan ks es cg125 cargo cabecote
Manual de serviço cg125 titan ks es cg125 cargo cabecote

Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 tran...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 tran...Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 tran...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 tran...

Manual serviço biz125 ks es 00 x6b-kss-001 cabecote
Manual serviço biz125 ks es   00 x6b-kss-001 cabecoteManual serviço biz125 ks es   00 x6b-kss-001 cabecote
Manual serviço biz125 ks es 00 x6b-kss-001 cabecote

Manual de serviço xr200 r nx200 cbx200s mskbb931p informac
Manual de serviço xr200 r nx200 cbx200s   mskbb931p informacManual de serviço xr200 r nx200 cbx200s   mskbb931p informac
Manual de serviço xr200 r nx200 cbx200s mskbb931p informac


En vedette

Mr 223-trafic-5
Mr 223-trafic-5Mr 223-trafic-5
Mr 223-trafic-5ReZiak

Mr 344-trafic-0
Mr 344-trafic-0Mr 344-trafic-0
Mr 344-trafic-0ReZiak

Mr 223-trafic 4 7-1
Mr 223-trafic 4 7-1Mr 223-trafic 4 7-1
Mr 223-trafic 4 7-1ReZiak

00 decouverte de_l_automobile
00 decouverte de_l_automobile00 decouverte de_l_automobile
00 decouverte de_l_automobileAbdellah HILALI

Mr 317-express 0 2-3_6-1
Mr 317-express 0 2-3_6-1Mr 317-express 0 2-3_6-1
Mr 317-express 0 2-3_6-1ReZiak

Gestion de projet automobile
Gestion de projet automobileGestion de projet automobile
Gestion de projet automobile
Gestion Projet Auto

Comment sauver l’industrie automobile française et réduire notre déficit comm...
Comment sauver l’industrie automobile française et réduire notre déficit comm...Comment sauver l’industrie automobile française et réduire notre déficit comm...
Comment sauver l’industrie automobile française et réduire notre déficit comm...
Nicolas Meilhan

MR Moteurs type C (essence)
MR Moteurs type C (essence)MR Moteurs type C (essence)
MR Moteurs type C (essence)ReZiak

MR Super 5 n°1
MR Super 5 n°1MR Super 5 n°1
MR Super 5 n°1
ReZiak

Analyse Fonctionelle
Analyse FonctionelleAnalyse Fonctionelle
Analyse Fonctionelle
Gestion Projet Auto

Mr 223-trafic-4
Mr 223-trafic-4Mr 223-trafic-4
Mr 223-trafic-4ReZiak

Mr 249-r25-0
Mr 249-r25-0Mr 249-r25-0
Mr 249-r25-0ReZiak

MR R25 n°2
MR R25 n°2MR R25 n°2
MR R25 n°2ReZiak

MR R25 n°3
MR R25 n°3MR R25 n°3
MR R25 n°3ReZiak

MR R25 n°1
MR R25 n°1MR R25 n°1
MR R25 n°1ReZiak

Oscaro - Conseils mecaniques - Filtres à air
Oscaro - Conseils mecaniques - Filtres à airOscaro - Conseils mecaniques - Filtres à air
Oscaro - Conseils mecaniques - Filtres à airOscaro


En vedette (16)

Mr 223-trafic-5
Mr 223-trafic-5Mr 223-trafic-5
Mr 223-trafic-5

Mr 344-trafic-0
Mr 344-trafic-0Mr 344-trafic-0
Mr 344-trafic-0

Mr 223-trafic 4 7-1
Mr 223-trafic 4 7-1Mr 223-trafic 4 7-1
Mr 223-trafic 4 7-1

00 decouverte de_l_automobile
00 decouverte de_l_automobile00 decouverte de_l_automobile
00 decouverte de_l_automobile

Mr 317-express 0 2-3_6-1
Mr 317-express 0 2-3_6-1Mr 317-express 0 2-3_6-1
Mr 317-express 0 2-3_6-1

Gestion de projet automobile
Gestion de projet automobileGestion de projet automobile
Gestion de projet automobile

Comment sauver l’industrie automobile française et réduire notre déficit comm...
Comment sauver l’industrie automobile française et réduire notre déficit comm...Comment sauver l’industrie automobile française et réduire notre déficit comm...
Comment sauver l’industrie automobile française et réduire notre déficit comm...

MR Moteurs type C (essence)
MR Moteurs type C (essence)MR Moteurs type C (essence)
MR Moteurs type C (essence)

MR Super 5 n°1
MR Super 5 n°1MR Super 5 n°1
MR Super 5 n°1

Analyse Fonctionelle
Analyse FonctionelleAnalyse Fonctionelle
Analyse Fonctionelle

Mr 223-trafic-4
Mr 223-trafic-4Mr 223-trafic-4
Mr 223-trafic-4

Mr 249-r25-0
Mr 249-r25-0Mr 249-r25-0
Mr 249-r25-0

MR R25 n°2
MR R25 n°2MR R25 n°2
MR R25 n°2

MR R25 n°3
MR R25 n°3MR R25 n°3
MR R25 n°3

MR R25 n°1
MR R25 n°1MR R25 n°1
MR R25 n°1

Oscaro - Conseils mecaniques - Filtres à air
Oscaro - Conseils mecaniques - Filtres à airOscaro - Conseils mecaniques - Filtres à air
Oscaro - Conseils mecaniques - Filtres à air


Similaire à Mr 344-trafic-3

Capteur de-vitesse-de-rotation-de-roue-131201143430-phpapp01
Capteur de-vitesse-de-rotation-de-roue-131201143430-phpapp01Capteur de-vitesse-de-rotation-de-roue-131201143430-phpapp01
Capteur de-vitesse-de-rotation-de-roue-131201143430-phpapp01
Kader Bouafia

Capteur de-vitesse-de-rotation-de-roue
Capteur de-vitesse-de-rotation-de-roueCapteur de-vitesse-de-rotation-de-roue
Capteur de-vitesse-de-rotation-de-roueGuemroud Said

Acs800 fault-tracing-training-module
Acs800 fault-tracing-training-moduleAcs800 fault-tracing-training-module
Acs800 fault-tracing-training-module
Jalal Benhiba

26037830
2603783026037830
26037830
ismailkziadi

Capteur de niveau de carburant Dominator: manuel d'installation
Capteur de niveau de carburant Dominator: manuel d'installationCapteur de niveau de carburant Dominator: manuel d'installation
Capteur de niveau de carburant Dominator: manuel d'installation
Pawel Elenski

Atv11 user' s manual ie21 1623802
Atv11 user' s manual  ie21 1623802Atv11 user' s manual  ie21 1623802
Atv11 user' s manual ie21 1623802
Juan Esteban

E volve tranz_x_instructionmanual_fr
E volve tranz_x_instructionmanual_frE volve tranz_x_instructionmanual_fr
E volve tranz_x_instructionmanual_frgranvillebikes

Manuel de réparation BMWF650 GS
Manuel de réparation BMWF650 GSManuel de réparation BMWF650 GS
Manuel de réparation BMWF650 GS
L'ATELIER DU ROULE TOUJOURS

Rectivar 11 __ variateur de vitesse
Rectivar 11    __  variateur de vitesseRectivar 11    __  variateur de vitesse
Rectivar 11 __ variateur de vitesseBoubakri Mohamed

MAINTENANCE AUTOMOBILE
MAINTENANCE AUTOMOBILEMAINTENANCE AUTOMOBILE
MAINTENANCE AUTOMOBILE
MohammedELattari1

Diagnostic et remplacement du capteur de pression de climatisation sur Volvo ...
Diagnostic et remplacement du capteur de pression de climatisation sur Volvo ...Diagnostic et remplacement du capteur de pression de climatisation sur Volvo ...
Diagnostic et remplacement du capteur de pression de climatisation sur Volvo ...
François Vanderbuecken

Notice alarme-cobra-7905 par autoprestige-alarmes
Notice alarme-cobra-7905 par autoprestige-alarmesNotice alarme-cobra-7905 par autoprestige-alarmes
Notice alarme-cobra-7905 par autoprestige-alarmes
autoprestige

Rapport d'analyse d'un projet d'automation
Rapport d'analyse d'un projet d'automationRapport d'analyse d'un projet d'automation
Rapport d'analyse d'un projet d'automation
RaphaelIuliano

Manuel de réparation K1100 LT/RS
Manuel de réparation K1100 LT/RSManuel de réparation K1100 LT/RS
Manuel de réparation K1100 LT/RS
L'ATELIER DU ROULE TOUJOURS

Eripm notice altivar 312
Eripm notice altivar 312Eripm notice altivar 312
Eripm notice altivar 312
Sprl Eripm

Datasheet compact-mage-stdr093 b
Datasheet compact-mage-stdr093 bDatasheet compact-mage-stdr093 b
Datasheet compact-mage-stdr093 b
OsamaBishr1

Etude technique du respirateur d'anesthésie Fabius CE Dräger
Etude technique du respirateur d'anesthésie Fabius CE DrägerEtude technique du respirateur d'anesthésie Fabius CE Dräger
Etude technique du respirateur d'anesthésie Fabius CE Dräger
Anis Ben Brahim

1ere revue de projet
1ere revue de projet1ere revue de projet
1ere revue de projettony13600

Les solutions ksb pour les utilités, process et environnement
Les solutions ksb pour les utilités, process et environnementLes solutions ksb pour les utilités, process et environnement
Les solutions ksb pour les utilités, process et environnementannuairebtobeurope

Asg 5 departs_moteur
Asg 5 departs_moteurAsg 5 departs_moteur
Asg 5 departs_moteurAyoub Halimi


Similaire à Mr 344-trafic-3 (20)

Capteur de-vitesse-de-rotation-de-roue-131201143430-phpapp01
Capteur de-vitesse-de-rotation-de-roue-131201143430-phpapp01Capteur de-vitesse-de-rotation-de-roue-131201143430-phpapp01
Capteur de-vitesse-de-rotation-de-roue-131201143430-phpapp01

Capteur de-vitesse-de-rotation-de-roue
Capteur de-vitesse-de-rotation-de-roueCapteur de-vitesse-de-rotation-de-roue
Capteur de-vitesse-de-rotation-de-roue

Acs800 fault-tracing-training-module
Acs800 fault-tracing-training-moduleAcs800 fault-tracing-training-module
Acs800 fault-tracing-training-module

26037830
2603783026037830
26037830

Capteur de niveau de carburant Dominator: manuel d'installation
Capteur de niveau de carburant Dominator: manuel d'installationCapteur de niveau de carburant Dominator: manuel d'installation
Capteur de niveau de carburant Dominator: manuel d'installation

Atv11 user' s manual ie21 1623802
Atv11 user' s manual  ie21 1623802Atv11 user' s manual  ie21 1623802
Atv11 user' s manual ie21 1623802

E volve tranz_x_instructionmanual_fr
E volve tranz_x_instructionmanual_frE volve tranz_x_instructionmanual_fr
E volve tranz_x_instructionmanual_fr

Manuel de réparation BMWF650 GS
Manuel de réparation BMWF650 GSManuel de réparation BMWF650 GS
Manuel de réparation BMWF650 GS

Rectivar 11 __ variateur de vitesse
Rectivar 11    __  variateur de vitesseRectivar 11    __  variateur de vitesse
Rectivar 11 __ variateur de vitesse

MAINTENANCE AUTOMOBILE
MAINTENANCE AUTOMOBILEMAINTENANCE AUTOMOBILE
MAINTENANCE AUTOMOBILE

Diagnostic et remplacement du capteur de pression de climatisation sur Volvo ...
Diagnostic et remplacement du capteur de pression de climatisation sur Volvo ...Diagnostic et remplacement du capteur de pression de climatisation sur Volvo ...
Diagnostic et remplacement du capteur de pression de climatisation sur Volvo ...

Notice alarme-cobra-7905 par autoprestige-alarmes
Notice alarme-cobra-7905 par autoprestige-alarmesNotice alarme-cobra-7905 par autoprestige-alarmes
Notice alarme-cobra-7905 par autoprestige-alarmes

Rapport d'analyse d'un projet d'automation
Rapport d'analyse d'un projet d'automationRapport d'analyse d'un projet d'automation
Rapport d'analyse d'un projet d'automation

Manuel de réparation K1100 LT/RS
Manuel de réparation K1100 LT/RSManuel de réparation K1100 LT/RS
Manuel de réparation K1100 LT/RS

Eripm notice altivar 312
Eripm notice altivar 312Eripm notice altivar 312
Eripm notice altivar 312

Datasheet compact-mage-stdr093 b
Datasheet compact-mage-stdr093 bDatasheet compact-mage-stdr093 b
Datasheet compact-mage-stdr093 b

Etude technique du respirateur d'anesthésie Fabius CE Dräger
Etude technique du respirateur d'anesthésie Fabius CE DrägerEtude technique du respirateur d'anesthésie Fabius CE Dräger
Etude technique du respirateur d'anesthésie Fabius CE Dräger

1ere revue de projet
1ere revue de projet1ere revue de projet
1ere revue de projet

Les solutions ksb pour les utilités, process et environnement
Les solutions ksb pour les utilités, process et environnementLes solutions ksb pour les utilités, process et environnement
Les solutions ksb pour les utilités, process et environnement

Asg 5 departs_moteur
Asg 5 departs_moteurAsg 5 departs_moteur
Asg 5 departs_moteur


Plus de ReZiak

MR R25 n°7
MR R25 n°7MR R25 n°7
MR R25 n°7ReZiak

MR R25 n°5
MR R25 n°5MR R25 n°5
MR R25 n°5
ReZiak

MR R25 n°4
MR R25 n°4MR R25 n°4
MR R25 n°4ReZiak

MR R25 n°8
MR R25 n°8MR R25 n°8
MR R25 n°8ReZiak

MR R25 n°6
MR R25 n°6MR R25 n°6
MR R25 n°6
ReZiak

MR Moteurs type F (essence)
MR Moteurs type F (essence)MR Moteurs type F (essence)
MR Moteurs type F (essence)ReZiak

Mr 317-express-4
Mr 317-express-4Mr 317-express-4
Mr 317-express-4ReZiak

Mr Super 5 n°3
Mr Super 5 n°3Mr Super 5 n°3
Mr Super 5 n°3ReZiak


Plus de ReZiak (8)

MR R25 n°7
MR R25 n°7MR R25 n°7
MR R25 n°7

MR R25 n°5
MR R25 n°5MR R25 n°5
MR R25 n°5

MR R25 n°4
MR R25 n°4MR R25 n°4
MR R25 n°4

MR R25 n°8
MR R25 n°8MR R25 n°8
MR R25 n°8

MR R25 n°6
MR R25 n°6MR R25 n°6
MR R25 n°6

MR Moteurs type F (essence)
MR Moteurs type F (essence)MR Moteurs type F (essence)
MR Moteurs type F (essence)

Mr 317-express-4
Mr 317-express-4Mr 317-express-4
Mr 317-express-4

Mr Super 5 n°3
Mr Super 5 n°3Mr Super 5 n°3
Mr Super 5 n°3


Mr 344-trafic-3

  • 1. Châssis SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE XL0B - XL0C 77 11 303 560 MAI 2001 Edition Française "Les Méthodes de Réparation prescrites par le constructeur, dans ce présent Tous les droits d'auteur sont réservés à Renault. document, sont établies en fonction des spécifications techniques en vigueur à la date d'établissement du document. La reproduction ou la traduction même partielle du présent document ainsi que l'utilisation du système de numérotage de référence des pièces de rechange sont Elles sont susceptibles de modifications en cas de changements apportés par le interdites sans l'autorisation écrite et préalable de Renault. constructeur à la fabrication des différents organes et accessoires des véhicules de sa marque". © RENAULT 2001
  • 2. Châssis Sommaire Pages SYSTEME HYDRAULIQUE A 38 PILOTAGE ELECTRONIQUE Antiblocage des roues Préliminaire 38-1 Interprétation des défauts 38-4 Contrôle de conformité 38-30 Interprétation des paramètres 38-32 Aide 38-33 Effets client 38-35 Arbre de localisation de pannes 38-36
  • 3. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE 138 ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC- PRÉLIMINAIRE Ce document présente le diagnostic particularité applicable sur tous les calculateurs d 'ABS montés sur Trafic. Pour entreprendre un diagnostic de ce système, il est donc impératif de disposer des éléments suivants : – Ce chapitre du MR TRAFIC "Diagnostic". – Le schéma électrique de la fonction pour le véhicule considéré. – Le bornier "Elé. 1620". DEMARCHE GENERALE DE DIAGNOSTIC – Mise en oeuvre d'un des outils de diagnostic pour effectuer l'identification du système équipant le véhicule (lecture de la famille calculateur, du N° de programme, du Vdiag, ...). – Recherche des documents "Diagnostic" correspondant au système identifié. – Prise en compte des informations fournies dans les Chapitres Préliminaires. DESCRIPTION DES ETAPES DE DIAGNOSTIC 1 - CONTROLE DES DEFAUTS Cette étape est le point de départ indispensable avant toute intervention sur le véhicule. – Lecture des défauts enregistrés en mémoire du calculateur et exploitation de la partie "Interprétation des défauts" des documents. Rappel : Chaque défaut est interprété pour un type de mémorisation particulier (défaut présent, défaut mémorisé, défaut présent ou mémorisé). Les contrôles définis pour le traitement de chaque défaut ne sont donc à appliquer sur véhicule que si le défaut déclaré par l'outil de diagnostic est interprété dans le document pour son type de mémorisation. Le type de mémorisation est à considérer à la mise en oeuvre de l'outil de diagnostic suite à coupure et remise du contact. Si un défaut est interprété lorsqu'il est déclaré "mémorisé", les conditions d'application du diagnostic figurent dans le cadre "Consignes". Lorsque les conditions ne sont pas satisfaites, s'inspirer du diagnostic pour contrôler le circuit de l'élément incriminé car la panne n'est plus présente sur le véhicule. Effectuer la même démarche lorsqu'un défaut est déclaré mémorisé par l'outil de diagnostic et qu'il n'est interprété dans la documentation que pour un défaut "présent". 2 - CONTROLE DE CONFORMITE Le contrôle de conformité a pour objectif de vérifier les états et paramètres qui n'affichent pas de défaut sur l'outil de diagnostic lorsqu'ils sont hors tolérances. Cette étape permet par conséquent : – De diagnostiquer des pannes sans affichage de défaut qui peuvent correspondre à une plainte client. – De vérifier le bon fonctionnement de l'ABS et de s'assurer qu'une panne ne réapparaisse pas après réparation. Dans ce chapitre figure donc un diagnostic des états et des paramètres, dans les conditions de leur contrôle. Si un état ne fonctionne pas normalement ou qu'un paramètre est hors tolérance, vous devez consulter la page de diagnostic correspondante. 3 - TRAITEMENT DE L'EFFET CLIENT Si le contrôle à l'outil de diagnostic est correct, mais que la plainte client est toujours présente, il faut traiter le problème par effet client. Ce chapitre propose des arbres de localisation de pannes, qui donnent une série de causes possibles au problème. Ces axes de recherche ne sont à utiliser que dans les cas suivants : – Aucun défaut n'apparaît à l'outil diagnostic. – Aucune anomalie n'est détectée pendant le contrôle de conformité. – Le véhicule ne fonctionne pas correctement. EBC430EV 1.0 38-1
  • 4. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC- PRÉLIMINAIRE ETAT DES VOYANTS Voyant Voyants Nom du défaut Voyant ABS NIVOCODE clignotants Absence d'écriture de la développée des roues X Un capteur en défaut (défaut électrique, cible, comparaison de X vitesse, cohérence) Trois capteurs en défaut (défaut électrique, cible, comparaison de X X vitesse, plausibilité) Défaut électrovanne X Défaut électrovanne X X Défaut moteur de pompe X Défaut relais de puissance X (court-circuit) Défaut relais de puissance X X (circuit ouvert) Défaut contact stop X Circuit ouvert ou court-circuit sur les voyants ABS et niveau liquide de frein Incohérence vitesses de roues X Défaut calculateur X X Temps activation électrovannes trop long X Surtension / Sous tension X EBC430EV 1.0 38-2
  • 5. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC- PRÉLIMINAIRE Procédure de purge NOTA : Le groupe hydraulique est prérempli. Cette procédure de purge est applicable à la suite d'une dépose des éléments suivants : – le groupe hydraulique, – le maître-cylindre, – la tuyauterie (entre groupe et maître-cylindre). NOTA : Le circuit de freinage équipé de l'ABS doit être exempt de tout défaut et doit fonctionner correctement, si ce n'est pas le cas, effectuer la remise en état du circuit ABS aussi bien hydraulique qu'électrique. Si après un essai routier avec régulation ABS, la course de la pédale n'est pas correcte, effectuer la purge du groupe hydraulique. 1) Effectuer la purge conventionnelle du circuit de freinage (au pied ou avec appareil à purger) IMPORTANT : Respecter l'ordre de purge en commençant par le frein arrière droit, arrière gauche ensuite avant droit, avant gauche 2a) Purge du groupe hydraulique avec outil de diagnostic (circuit primaire et secondaire) : – ouvrir la vis de purge du frein, – appuyer sur la pédale de frein en pompant (environ dix coups), – maintenir le pied sur la pédale et lancer la commande de purge avec l'outil de diagnostic AC153 : purge roue avant gauche ; AC154 : purge roue avant droite ; AC155 : purge roue arrière gauche AC156 : purge roue arrière droite, – effectuer un pompage sur la pédale de frein durant la phase de purge diagnostic, – à la fin du cycle de purge de l'outil de diagnostic, continuer à pomper sur la pédale de frein et fermer la vis de purge du frein. b) Effectuer la procédure décrite en 2a) pour le frein arrière gauche, arrière droit et avant gauche. c) Contrôler la course de la pédale, si celle-ci n'est pas satisfaisante, recommencer la procédure de purge. IMPORTANT : S'assurer de la présence suffisante du liquide de frein dans le bocal. NOTA : Le circuit de freinage est de type en "X", il est donc possible d'effectuer une purge isolée sur une seule roue (dans le cas d'un remplacement d'un flexible, étrier ...). EBC430EV 1.0 38-3
  • 6. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Signal capteur vitesse roue avant gauche DF008 1. DEF : Incohérence du signal PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h avec accélération). Vérifier l'état et le branchement du connecteur du capteur de vitesse de roue avant gauche. Remettre en état si nécessaire. S'assurer que le capteur soit correctement fixé. Remettre en état si nécessaire. S'assurer de la propreté de la cible (boue ...). Nettoyer si nécessaire. Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la continuité, et l'absence de résistance parasite des liaisons : calculateur voie 19 voie 2 du capteur de vitesse avant gauche calculateur voie 20 voie 1 du capteur de vitesse avant gauche Remettre en état si nécessaire. S'assurer qu'il n'y ait pas de perturbations mécaniques ou électroniques pouvant générer un signal de vitesse. Exemple : jeu dans le roulement, vibrations du capteur, présence de limailles métalliques .... Inverser les deux capteurs de l'essieu et faire un essai routier afin de confirmer un défaut capteur de roue. Si le problème disparaît, le capteur était en cause, si l'incident persiste, remettre l'ancien capteur et effectuer un échange de la cible. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-4
  • 7. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Signal capteur vitesse roue arrière gauche DF009 1. DEF : Incohérence du signal PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h avec accélération). Vérifier l'état et le branchement du connecteur du capteur de vitesse de roue arrière gauche. Remettre en état si nécessaire. S'assurer que le capteur soit correctement fixé. Remettre en état si nécessaire. S'assurer de la propreté de la cible (boue ...). Nettoyer si nécessaire. Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la continuité, et l'absence de résistance parasite des liaisons : calculateur voie 21 voie 2 du capteur de vitesse arrière gauche calculateur voie 22 voie 1 du capteur de vitesse arrière gauche Remettre en état si nécessaire. S'assurer qu'il n'y ait pas de perturbations mécaniques ou électroniques pouvant générer un signal de vitesse. Exemple : jeu dans le roulement, vibrations du capteur, présence de limailles métalliques ... Inverser les deux capteurs de l'essieu et faire un essai routier afin de confirmer un défaut capteur de roue. Si le problème disparaît, le capteur était en cause, si l'incident persiste, remettre l'ancien capteur et effectuer un échange de la cible. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-5
  • 8. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Circuit moteur pompe DF010 PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h). Couper et remettre le contact trois fois de suite, afin de s'assurer qu'aucune perturbation électronique n'interfère avec l'ABS. Contrôler l'état du câblage et vérifier l'état des voies 24 et 25 sur le connecteur ABS. Réparer ou remplacer le câblage si nécessaire. Sur le connecteur d'ABS s'assurer de la présence d'un +12V sur la voie 25 et d'une masse sur la voie 24. Débrancher le calculateur et contrôler la résistance du moteur entre les voies 25 et 24. Remplacer le bloc ABS si nécessaire. Si aucun défaut n'est trouvé, remplacer le bloc ABS. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-6
  • 9. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Alimentation électrovannes 1. DEF : Anomalie électronique interne calculateur DF011 PRESENT CONSIGNES Rien à signaler. Effacer les défauts à l'aide de l'outil de diagnostic. Couper et remettre le contact trois fois de suite afin de s'assurer qu'aucune perturbation électronique n'interfère avec l'ABS. Si le problème persiste, remplacer le bloc ABS (problème interne au calculateur). APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-7
  • 10. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Relais principal DF014 PRESENT CONSIGNES Rien à signaler. Couper et remettre le + Après contact trois fois de suite, afin de s'assurer qu'aucune perturbation électronique extérieure n'interfère avec l'ABS ou contact coupé, débrancher les différents calculateurs. Vérifier sur le connecteur de l'ABS l'état des voies 11 et 12. A l'aide du bornier (Elé. 1620) contrôler l'isolement et la continuité des voies 11 et 12. Réparer ou remplacer le câblage si nécessaire. Vérifier sur le connecteur de l'ABS la présence d'un + 12V sur la voie 12 et d'une masse sur la voie 11. Réparer ou remplacer le câblage si nécessaire. Si aucun défaut n'est trouvé, remplacer le bloc ABS. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-8
  • 11. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Calculateur DF017 PRESENT CONSIGNES Rien à signaler. Couper et remettre le contact trois fois de suite, afin de s'assurer qu'aucune perturbation électronique extérieure n'interfère avec le calculateur. Si le défaut persiste, remplacer le bloc ABS. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-9
  • 12. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Signal capteur vitesse roue avant droite DF028 1. DEF : Incohérence du signal PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h avec accélération). Vérifier l'état et le branchement du connecteur du capteur de vitesse de roue avant droite. Remettre en état si nécessaire. S'assurer que le capteur soit correctement fixé. Remettre en état si nécessaire. S'assurer de la propreté de la cible (boue ...). Nettoyer si nécessaire. Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la continuité, et l'absence de résistance parasite des liaisons : calculateur voie 7 voie 2 du capteur de vitesse avant droit calculateur voie 8 voie 1 du capteur de vitesse avant droit Remettre en état si nécessaire. S'assurer qu'il n'y ait pas de perturbations mécaniques ou électroniques pouvant générer un signal de vitesse. Exemple : jeu dans le roulement, vibrations du capteur, présence de limailles métalliques ... Inverser les deux capteurs de l'essieu et faire un essai routier afin de confirmer un défaut capteur de roue. Si le problème disparaît, le capteur était en cause, si l'incident persiste, remettre l'ancien capteur et effectuer un échange de la cible. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-10
  • 13. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Signal capteur vitesse roue arrière droite DF029 1. DEF : Incohérence du signal PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h avec accélération). Vérifier l'état et le branchement du connecteur du capteur de vitesse de roue arrière droite. Remettre en état si nécessaire. S'assurer que le capteur soit correctement fixé. Remettre en état si nécessaire. S'assurer de la propreté de la cible (boue ...). Nettoyer si nécessaire. Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la continuité, et l'absence de résistance parasite des liaisons : calculateur voie 9 voie 2 du capteur de vitesse arrière droit calculateur voie 10 voie 1 du capteur de vitesse arrière droit Remettre en état si nécessaire. S'assurer qu'il n'y ait pas de perturbations mécaniques ou électroniques pouvant générer un signal de vitesse. Exemple : jeu dans le roulement, vibrations du capteur, présence de limailles métalliques ... Inverser les deux capteurs de l'essieu et faire un essai routier afin de confirmer un défaut capteur de roue. Si le problème disparaît, le capteur était en cause, si l'incident persiste, remettre l'ancien capteur et effectuer un échange de la cible. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-11
  • 14. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Circuit contacteur et feux stop DF046 PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 30 Km/h avec accélération). Vérifier visuellement le bon fonctionnement des feux de stop. Si les feux de stop ne s'allument pas, contrôler les ampoules et l'état du fusible des feux de stop. Remplacer le fusible et les ampoules si nécessaire. Contrôler l'état du connecteur ABS et vérifier l'état de la voie 17. Réparer le connecteur si nécessaire. Vérifier sur la voie 17 du connecteur ABS que la tension passe de 0V à 12V en appuyant sur la pédale. Remplacer le contacteur de stop si nécessaire. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-12
  • 15. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Circuit capteur roue avant gauche DF048 1. DEF : Absence du signal PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 40 Km/h). Vérifier que le capteur soit bien fixé sur son support. S'assurer que le capteur n'ait pas frotté sur la cible. Remplacer le capteur si nécessaire. Contrôler la position et le jeu du roulement. Remplacer le roulement si nécessaire. Si démontage du roulement, s'assurer que la cible (partie magnétique) soit orientée côté capteur. Réparer si nécessaire. Si tous les contrôles sont bons et que le problème persiste, effacer les défauts, inverser les deux capteurs de l'essieu et faire un essai routier. Si le défaut est toujours présent, remplacer la cible, sinon c'est le capteur qui est en cause. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-13
  • 16. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Circuit capteur roue avant droite DF049 1. DEF : Absence de signal PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 40 Km/h). Vérifier que le capteur soit bien fixé sur son support. S'assurer que le capteur n'ait pas frotté sur la cible. Remplacer le capteur si nécessaire. Contrôler la position et le jeu du roulement. Remplacer le roulement si nécessaire. Si démontage du roulement, s'assurer que la cible (partie magnétique) soit orientée côté capteur. Réparer si nécessaire. Si tous les contrôles sont bons et que le problème persiste, effacer les défauts, inverser les deux capteurs de l'essieu et faire un essai routier. Si le défaut est toujours présent, remplacer la cible, sinon c'est le capteur qui est en cause. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-14
  • 17. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Circuit capteur roue arrière gauche DF050 1. DEF : Absence de signal PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 40 Km/h). Vérifier que le capteur soit bien fixé sur son support. S'assurer que le capteur n'ait pas frotté sur la cible. Remplacer le capteur si nécessaire. Contrôler la position et le jeu du roulement. Remplacer le roulement si nécessaire. Si démontage du roulement, s'assurer que la cible (partie magnétique) soit orientée côté capteur. Réparer si nécessaire. Si tous les contrôles sont bons et que le problème persiste, effacer les défauts, inverser les deux capteurs de l'essieu et faire un essai routier. Si le défaut est toujours présent, remplacer la cible, sinon c'est le capteur qui est en cause. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-15
  • 18. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Circuit capteur roue arrière droite DF051 1. DEF : Absence de signal PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 40 Km/h). Vérifier que le capteur soit bien fixé sur son support. S'assurer que le capteur n'ait pas frotté sur la cible. Remplacer le capteur si nécessaire. Contrôler la position et le jeu du roulement. Remplacer le roulement si nécessaire. Si démontage du roulement, s'assurer que la cible (partie magnétique) soit orientée côté capteur. Réparer si nécessaire. Si tous les contrôles sont bons et que le problème persiste, effacer les défauts, inverser les deux capteurs de l'essieu et faire un essai routier. Si le défaut est toujours présent, remplacer la cible, sinon c'est le capteur qui est en cause. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-16
  • 19. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Capteur vitesse roue avant droite 1. DEF : Circuit ouvert ou court-circuit DF059 PRESENT CONSIGNES Rien à signaler. Vérifier l'état des contacts et le branchement des connecteurs du calculateur ABS et du capteur de vitesse avant droit. Réparer ou remplacer le câblage si nécessaire. Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la continuité et l'absence de résistance parasite des liaisons : calculateur voie 7 voie 2 du capteur de vitesse avant droit calculateur voie 8 voie 1 du capteur de vitesse avant droit Si le câblage et les contacts sont bons, faire un essai en inversant les deux capteurs de l'essieu, afin de confirmer un défaut capteur. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-17
  • 20. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Capteur vitesse roue avant gauche 1. DEF : Circuit ouvert ou court-circuit DF060 PRESENT CONSIGNES Rien à signaler. Vérifier l'état des contacts et le branchement des connecteurs du calculateur ABS et du capteur de vitesse avant gauche. Réparer ou remplacer le câblage si nécessaire. Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la continuité et l'absence de résistance parasite des liaisons : calculateur voie 19 voie 2 du capteur de vitesse avant gauche calculateur voie 20 voie 1 du capteur de vitesse avant gauche Si le câblage et les contacts sont bons, faire un essai en inversant les deux capteurs de l'essieu, afin de confirmer un défaut capteur. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-18
  • 21. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Capteur vitesse roue arrière droite 1. DEF : Circuit ouvert ou court-circuit DF061 PRESENT CONSIGNES Rien à signaler. Vérifier l'état des contacts et le branchement des connecteurs du calculateur ABS et du capteur de vitesse arrière droit. Réparer ou remplacer le câblage si nécessaire. Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la continuité et l'absence de résistance parasite des liaisons : calculateur voie 9 voie 2 du capteur de vitesse arrière droit calculateur voie 10 voie 1 du capteur de vitesse arrière droit Si le câblage et les contacts sont bons, faire un essai en inversant les deux capteurs de l'essieu, afin de confirmer un défaut capteur. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-19
  • 22. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Capteur vitesse roue arrière gauche 1. DEF : Circuit ouvert ou court-circuit DF062 PRESENT CONSIGNES Rien à signaler. Vérifier l'état des contacts et le branchement des connecteurs du calculateur ABS et du capteur de vitesse arrière gauche. Réparer ou remplacer le câblage si nécessaire. Brancher le bornier (Elé. 1620) à la place du calculateur et vérifier l'isolement, la continuité et l'absence de résistance parasite des liaisons : calculateur voie 21 voie 2 du capteur de vitesse arrière gauche calculateur voie 22 voie 1 du capteur de vitesse arrière gauche Si le câblage et les contacts sont bons, faire un essai en inversant les deux capteurs de l'essieu, afin de confirmer un défaut capteur. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-20
  • 23. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Cohérence vitesses de roues DF063 PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : Le défaut est déclaré présent lors de : Essai routier (vitesse supérieure à 10 Km/h). CONSIGNES En cas de cumul des défauts, traiter en priorité les DF048 ; DFDF049 ; DF050 ; DF051. Vérifier que le véhicule ne soit pas équipé de roues de tailles différentes. Installer une bonne version de roue si nécessaire. Vérifier l'état du roulement (cible) et la fixation du capteur. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-21
  • 24. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Cible roue avant droite DF090 PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h). Vérifier que le capteur soit bien fixé sur son support. S'assurer que le capteur n'ait pas frotté sur la cible. Remplacer le capteur si nécessaire. Contrôler le jeu du roulement. Remplacer le roulement si nécessaire. S'assurer de la propreté de la cible (boue, limaille, etc ...). Si démontage du roulement, s'assurer que la cible (partie magnétique) soit orientée côté capteur. Réparer si nécessaire. A l'aide de l'outil de diagnostic, contrôler la présence d'un signal de vitesse en faisant tourner la roue avant droite. Contrôler le câblage du capteur de roue si nécessaire. Si tous les contrôles sont corrects, rebrancher le calculateur et les capteurs puis effacer la mémoire de défauts. Sortir du diagnostic et effectuer un essai routier. Si le défaut réapparaît, il peut être causé par un défaut de fonctionnement d'une électrovanne. Il est donc nécessaire d'effectuer le contrôle hydraulique des électrovannes à l'aide des commandes de l'outil de diagnostic (consulter le chapitre "aide"). Si les dix cycles blocage / déblocage ne s'effectuent pas sur une des roues, remplacer le groupe hydraulique. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-22
  • 25. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Cible roue avant gauche DF091 PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h). Vérifier que le capteur soit bien fixé sur son support. S'assurer que le capteur n'ait pas frotté sur la cible. Remplacer le capteur si nécessaire. Contrôler le jeu du roulement. Remplacer le roulement si nécessaire. S'assurer de la propreté de la cible (boue, limaille, etc ...). Si démontage du roulement, s'assurer que la cible (partie magnétique) soit orientée côté capteur. Réparer si nécessaire. A l'aide de l'outil de diagnostic, contrôler la présence d'un signal de vitesse en faisant tourner la roue avant gauche. Contrôler le câblage du capteur de roue si nécessaire. Si tous les contrôles sont corrects, rebrancher le calculateur et les capteurs puis effacer la mémoire de défauts. Sortir du diagnostic et effectuer un essai routier. Si le défaut réapparaît, il peut être causé par un défaut de fonctionnement d'une électrovanne. Il est donc nécessaire d'effectuer le contrôle hydraulique des électrovannes à l'aide des commandes de l'outil de diagnostic (consulter le chapitre "aide"). Si les dix cycles blocage / déblocage ne s'effectuent pas sur une des roues, remplacer le groupe hydraulique. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-23
  • 26. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Cible roue arrière droite DF092 PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h). Vérifier que le capteur soit bien fixé sur son support. S'assurer que le capteur n'ait pas frotté sur la cible. Remplacer le capteur si nécessaire. Contrôler le jeu du roulement. Remplacer le roulement si nécessaire. S'assurer de la propreté de la cible (boue, limaille, etc ...). Si démontage du roulement, s'assurer que la cible (partie magnétique) soit orientée côté capteur. Réparer si nécessaire. A l'aide de l'outil de diagnostic, contrôler la présence d'un signal de vitesse en faisant tourner la roue arrière droite. Contrôler le câblage du capteur de roue si nécessaire. Si tous les contrôles sont corrects, rebrancher le calculateur et les capteurs puis effacer la mémoire de défauts. Sortir du diagnostic et effectuer un essai routier. Si le défaut réapparaît, il peut être causé par un défaut de fonctionnement d'une électrovanne. Il est donc nécessaire d'effectuer le contrôle hydraulique des électrovannes à l'aide des commandes de l'outil de diagnostic (consulter le chapitre "aide"). Si les dix cycles blocage / déblocage ne s'effectuent pas sur une des roues, remplacer le groupe hydraulique. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-24
  • 27. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Cible roue arrière gauche DF093 PRESENT OU MEMORISE Conditions d'application du diagnostic sur défaut mémorisé : CONSIGNES Le défaut est déclaré présent lors de : Essai routier (vitesse de plus de 10 Km/h). Vérifier que le capteur soit bien fixé sur son support. S'assurer que le capteur n'ait pas frotté sur la cible. Remplacer le capteur si nécessaire. Contrôler le jeu du roulement. Remplacer le roulement si nécessaire. S'assurer de la propreté de la cible (boue, limaille, etc ...). Si démontage du roulement, s'assurer que la cible (partie magnétique) soit orientée côté capteur. Réparer si nécessaire. A l'aide de l'outil de diagnostic, contrôler la présence d'un signal de vitesse en faisant tourner la roue arrière gauche. Contrôler le câblage du capteur de roue si nécessaire. Si tous les contrôles sont corrects, rebrancher le calculateur et les capteurs puis effacer la mémoire de défauts. Sortir du diagnostic et effectuer un essai routier. Si le défaut réapparaît, il peut être causé par un défaut de fonctionnement d'une électrovanne. Il est donc nécessaire d'effectuer le contrôle hydraulique des électrovannes à l'aide des commandes de l'outil de diagnostic (consulter le chapitre "aide"). Si les dix cycles blocage / déblocage ne s'effectuent pas sur une des roues, remplacer le groupe hydraulique. APRES Appliquer la consigne pour confirmer la réparation du défaut. REPARATION EBC430EV 1.0 38-25
  • 28. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Tension alimentation calculateur trop forte DF094 PRESENT CONSIGNES Rien à signaler. Contrôler la tension aux bornes de la batterie. Si la tension est trop forte, vérifier que la batterie respecte les préconisations. Remplacer la batterie si nécessaire. Vérifier la tension délivrée par le régulateur ainsi que la liaison entre l'alternateur et la batterie. Remplacer le régulateur si nécessaire. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-26
  • 29. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Tension alimentation calculateur trop faible DF095 PRESENT CONSIGNES Rien à signaler. Contrôler l'état du connecteur ABS (entrée d'eau, oxydation des cosses, ...). S'assurer que les cosses de la batterie ne soient pas oxydées. Nettoyer les cosses si nécessaire. Contrôler la tension aux bornes de la batterie. Recharger la batterie si nécessaire. Vérifier le câblage entre l'alternateur et la batterie. Contrôler la tension fournie par le régulateur. Remplacer le régulateur si nécessaire. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-27
  • 30. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Circuit voyant défaut ABS / Freins 1. DEF : Circuit ouvert ou court-circuit DF156 PRESENT CONSIGNES Rien à signaler. Déconnecter le connecteur ABS et vérifier que les voyants ABS et Répartition électronique de freinage s'allument à la mise du contact. Contrôler les fusibles du tableau de bord si nécessaire. Vérifier la continuité, l'isolement par rapport à la masse et au + Avant contact, sur les voies 3 et 15 du connecteur ABS. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-28
  • 31. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES DÉFAUTS Temps activation électrovannes trop long DF157 1. DEF : La protection a été activée PRESENT OU MEMORISE CONSIGNES Rien à signaler. Les électrovannes ont été commandées trop longtemps et la protection a été activée. – Attendre 10 minutes sans activation des électrovannes. Risques de surchauffe des électrovannes. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-29
  • 32. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - CONTRÔLE DE CONFORMITÉ N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de CONSIGNES diagnostic. Conditions d'application : moteur arrêté sous contact, climatisation à l'arrêt. Paramètre ou état Visualisation et Ordre Fonction Diagnostic Contrôle ou action remarques En cas de problème : appliquer la démarche de diagnostic des défauts Alimentations PR005 : tension alimentation DF094 : tension 1 électriques du 8 V < x < 14,5 V. calculateur alimentation calculateur. calculateur trop forte DF095 : tension alimentation calculateur trop faible En cas de problème : consulter 195-65R 16 = 85 l'interprétation du Indexage des 2 PR030 : index tachymétrique 205-65R 16 = 127 paramètre pneumatiques. 215-65R 16 = 170 PR030 : index tachymètrique En cas de problème : X = Valeur de la appliquer la démarche Vitesse du diagnostic 3 PR038 : vitesse du véhicule vitesse véhicule en véhicule. Km/h DF063 : cohérence vitesses de roues En cas de problème : appliquer la démarche PR001 : vitesse roue avant des diagnostics : droite DF008 : signal roue PR002 : vitesse roue avant avant gauche gauche X = Valeur de la 4 Vitesse roue. vitesse de roue en DF009 : signal roue PR003 : vitesse roue arrière Km/h arrière gauche droite DF028 : signal roue PR004 : vitesse roue arrière avant droite gauche DF029 : signal roue arrière droite En cas de problème : ETAT1 : pédale de appliquer la démarche frein relâchée Contacteur de du diagnostic : 5 ET006 : contacteur de stop ETAT2 : pédale de feux stop. DF046 : circuit frein enfoncée contacteur et feux stop EBC430EV 1.0 38-30
  • 33. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - CONTRÔLE DE CONFORMITÉ N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de CONSIGNES diagnostic. Conditions d'application : moteur arrêté sous contact, climatisation à l'arrêt. Paramètre ou état Visualisation et Ordre Fonction Diagnostic Contrôle ou action remarques Commande moteur de pompe active lorsque le moteur est en marche Moteur de ET015 : commande moteur de 6 ACTIF En cas de problème : pompe. pompe appliquer la démarche du diagnostic : DF010 : circuit moteur pompe Fonction ABS active quand il n 'y a pas de défauts présents ou mémorisés. 7 ABS. ET018 : fonction ABS ACTIF En cas de problème : effectuer une recherche complète des défauts présents ou mémorisés. Fonction REF active quand il n 'y a pas de défauts présents ou mémorisés sur : – 3 capteurs de roue Régulateur – électrovannes ET019 : fonction régulateur de – relais de puissance 8 électronique de ACTIF freinage – calculateur freinage. (REF) En cas de problème : effectuer une recherche complète des défauts présents ou mémorisés. EBC430EV 1.0 38-31
  • 34. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - INTERPRÉTATION DES PARAMÈTRES INDEX TACHYMETRIQUE PR030 CONSIGNES Rien à signaler. La développée du pneumatique est à programmer en mémoire d'un calculateur neuf ou lors d'un remplacement des pneumatiques ayant une taille différente de celle d'origine. Le calculateur ABS calcule la vitesse véhicule à partir des vitesses de roues et de la développée du pneumatique équipant le véhicule. Cela consiste à saisir un index "X" grâce à l'outil de diagnostic par la commande "INDEX TACHYMETRIQUE". Référence du pneumatique Valeur de l'index (unité mm) 195-65R 16 85 205-65R 16 127 215-65R 16 170 Suite à la saisie de l'index, contrôler le paramètre "PR 030" afin de confirmer la bonne prise en compte de l'index saisi. APRES Faire un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-32
  • 35. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - AIDE Affectation des voies sur le connecteur du capteur de vitesse Se placer face au connecteur du capteur de vitesse (détrompeur vers le haut) : – la voie 1 (à droite) : Signal capteur – la voie 2 (à gauche) : Alimentation capteur EBC430EV 1.0 38-33
  • 36. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - AIDE UTILISATION DES MODES COMMANDES : Pilotage des électrovannes de roues pour contrôle hydraulique : Soulever le véhicule de façon à pouvoir tourner les roues et contrôler qu’elles tournent librement. Maintenir la pédale de frein pressée pour empécher la roue de tour ner si on l’entraîne à la main (ne pas freiner trop fort, pour être à la limite du déblocage). Sélectionner et valider la commande de roue considérée (exemple : "Electrovanne roue avant gauche", ...). On doit constater dix cycles de blocage / déblocage sur la roue concernée. Si les dix cycles ne sont pas réalisés sur une roue, effectuer un contrôle des différents éléments (capteurs, cibles, inversion de tuyauteries ...). EBC430EV 1.0 38-34
  • 37. ABS TRW SYSTEME HYDRAULIQUE A PILOTAGE Vdiag : 04 ELECTRONIQUE 38 DIAGNOSTIC - EFFETS CLIENT CONSIGNES Ne consulter ces effets client qu'après un contrôle complet avec l'outil de diagnostic. DEFAUTS CONSTATES AU FREINAGE AVEC REGULATION FREIN / ABS Blocage d 'une ou plusieurs roues ALP 2 Louvoiement ALP 3 Fonctionnement ABS inattendu à basse vitesse et faible effort pédale ALP 4 Fonctionnement ABS inattendu sur mauvaise route ALP 5 Fonctionnement ABS inattendu avec utilisation d'équipements spéciaux ALP 6 (radio, téléphone, CB, ...) Pédale longue ALP 7 Vibration de la pédale de frein ALP 8 Tirage ALP 9 Le témoin ABS ne s'allume pas à la mise du contact ALP 10 Les témoins ABS et REF clignotent ALP 11 Les témoins ABS et REF restent allumés après réparation et effacement ALP 12 des défauts Bruyance de pompe, de tuyauterie ou de groupe hydraulique ALP 13 Allongement de la course de la pédale de frein suite à une phase de ALP 14 régulation (pédale fuyante lors de l'entrée en régulation). AUTRES CAS Absence de dialogue avec le calculateur d'ABS ALP 1 EBC430EV 1.0 38-35
  • 38. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES ALP1 Absence de dialogue avec le calculateur d'ABS CONSIGNES Sans. S'assurer que l'outil de diagnostic ne soit pas la cause du défaut en essayant de communiquer avec un calculateur sur un autre véhicule. Si l'outil n'est pas en cause et que le dialogue ne s'établit avec aucun autre calculateur d'un même véhicule, il se peut qu'un calculateur défectueux perturbe la ligne diagnostic K. Procéder par déconnexions successives pour localiser ce calculateur. Vérifier la tension de la batterie et effectuer les interventions nécessaires pour obtenir une tension conforme : (8 volts < U batterie < 14,5 volts). Vérifier la présence et l'état des fusibles d'ABS (BP14 dans le boîtier fusible compartiment moteur et AP5 dans l'habitacle.) Vérifier le branchement du connecteur du calculateur et l'état de sa connectique. Vérifier les masses de l'ABS (N26 et N27 sous caisse à côté de la batterie). Vérifier que le calculateur soit correctement alimenté : – Masse en voies 11 et 24 sur connecteur ABS – + avant contact en voies 12 et 25 sur connecteur ABS – + après contact en voie 23 sur connecteur ABS Vérifier que la prise diagnostic soit correctement alimentée : – + avant contact en voie 16 sur prise diagnostic – Masse en voie 5 sur prise diagnostic Vérifier / assurer la continuité et les isolements de la liaison entre : Voie 6 du calculateur ABS Voie 7 prise diagnostic Si le dialogue ne s'établit toujours pas après ces différents contrôles, remplacer le calculateur ABS. APRES Effacer la mémoire du calculateur, effectuer un essai routier suivi d'un nouveau REPARATION contrôle avec l'outil de diagnostic. EBC430EV 1.0 38-36
  • 39. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES ALP2 Blocage d'une ou plusieurs roues CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Rappel : Le blocage des roues d'un véhicule équipé de l'ABS ou le crissement des pneus, ressenti par un client comme un blocage, peuvent être liés à une réaction normale du système et ne doivent pas être considérés systématiquement comme des défauts : – Blocage autorisé en dessous de 6 Km/h (le système ne déclenche plus de régulation). – Freinage avec régulation ABS sur très mauvaise route (crissements importants). Par contre s'il y a effectivement blocage de roue(s), soulever le véhicule de façon à pouvoir tourner les roues et vérifier : – Une possible inversion dans le branchement des capteurs de roues. Utiliser les paramètres PR001, PR002, PR003, PR004 en faisant tourner lentement les roues associées et s'assurer de la cohérence des résultats obtenus. – Une possible inversion de la tuyauterie au niveau du groupe hydraulique. Utiliser les commandes "électrovannes roue avant gauche", "électrovannes roue avant droite", "électrovannes roue arrière gauche" et "électrovannes roue arrière droite" en appuyant sur la pédale de frein afin de vérifier la présence de dix cycles blocage / déblocage sur la roue concernée. Si les dix cycles ne sont pas réalisés sur la roue testée, vérifier s'il sont effectués sur une autre roue (confirmation d'une inversion : réparation). Si les dix cycles ne sont pas réalisés sur une roue sans inversion de tuyauteries, remplacer le groupe hydraulique. Verifier la fixation du capteur. Si l'incident persiste après ces contrôles, changer le groupe hydraulique. APRES Effectuer un essai routier puis un contrôle avec l'outil de diagnostic. REPARATION EBC430EV 1.0 38-37
  • 40. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES ALP3 Louvoiement CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Déconnecter un capteur de vitesse de roue. Démarrer le moteur et s'assurer que seul le Défaut de comportement voyant de défaut ABS soit allumé. Si le voyant routier non lié au système de défaut frein est également allumé, ne pas ABS. Contrôler l'état et la rouler avec le véhicule car la fonction oui conformité des garnitures de "répartiteur électronique de freinage (REF)" freins, vérifier la pression n'est plus assurée. Effectuer un essai routier des pneumatiques, le train avec uniquement l'ABS hors service. avant, ... Le défaut persiste-t-il dans ces conditions ? non Comportement normal lié au fonctionnement du système en phase de régulation, essentiellement sur adhérence dissymétrique ou mauvais revêtement. APRES Effectuer un essai routier puis un contrôle avec l'outil de diagnostic. REPARATION EBC430EV 1.0 38-38
  • 41. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES Fonctionnement ABS inattendu à basse vitesse et faible effort ALP4 pédale Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. CONSIGNES Attention la régulation ABS est "sensible" sur de très faibles adhérences (glace, surfaces mouillées ...). Il est possible de ressentir des vibrations à la pédale de frein qui soient liées aux réactions du système dans des situations particulières : – Franchissement de ralentisseurs. – Virage serré avec levée de roue arrière intérieure. Ce ressenti peut être lié à la simple mise en action de la fonction "répartiteur de freinage (REF)" lors de la limitation de la pression sur le train arrière. Si le problème est différent, contrôler les connecteurs des capteurs de vitesse de roue (micro-coupures). APRES Effectuer un essai routier puis un contrôle avec l'outil de diagnostic. REPARATION EBC430EV 1.0 38-39
  • 42. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES ALP5 Fonctionnement ABS inattendu sur mauvaise route CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Sur mauvaise route, il est normal de ressentir des à-coups et des vibrations à la pédale ainsi que des crissements plus importants que sur bon revêtement. Il en résulte une impression de variation de l'efficacité à considérer comme normale. APRES Effectuer un essai routier puis un contrôle avec l'outil de diagnostic. REPARATION EBC430EV 1.0 38-40
  • 43. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES Fonctionnement ABS inattendu avec utilisation d'équipements ALP6 spéciaux (radio, téléphone, CB, ...) CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Vérifier que l'équipement posant problème lors de son utilisation soit homologué. Vérifier que cet équipement ait été correctement installé sans modification du câblage d'origine en particulier de celui de l'ABS (connexions sur masse et +après contact / avant contact de l'ABS non autorisées). APRES Effectuer un essai routier puis un contrôle avec l'outil de diagnostic. REPARATION EBC430EV 1.0 38-41
  • 44. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES ALP7 Pédale longue CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Présence d'air dans les circuits de freinage. Effectuer une purge conventionnelle des circuits en commençant par le frein arrière droit, ensuite arrière gauche, avant gauche puis avant droit. Renouveler l'opération si nécessaire. APRES Effectuer un essai routier puis un contrôle avec l'outil de diagnostic. REPARATION EBC430EV 1.0 38-42
  • 45. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES ALP8 Vibration de la pédale de frein CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Réaction normale à la pédale de frein lors d'une phase de régulation ABS ou de limitation de la pression sur le train arrière (fonction REF "répartiteur de freinage"). APRES Effectuer un essai routier puis un contrôle avec l'outil de diagnostic. REPARATION EBC430EV 1.0 38-43
  • 46. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES ALP9 Tirage CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Déconnecter un capteur de vitesse de roue. Si la course de la pédale de Démarrer le moteur et s'assurer que seul le frein est relativement voyant de défaut ABS soit allumé. Si le voyant longue, effectuer une purge de défaut frein est également allumé, ne pas du circuit de freinage. rouler avec le véhicule car la fonction oui Si la course est normale, "répartiteur électronique de freinage (REF)" vérifier la pression des n'est plus assurée. Effectuer un essai routier pneumatiques, le train avant avec uniquement l'ABS hors service. ou éventuellement la présence de fuite sur le Le défaut persiste-t-il dans ces conditions ? circuit. non Soulever le véhicule de façon à pouvoir tourner les roues et vérifier : – une possible inversion dans le branchement des capteurs de vitesse, – une possible inversion de la tuyauterie au niveau du groupe hydraulique. Pour ces deux tests, consulter et appliquer les méthodes définies dans l'ALP2. Si l'incident persiste, remplacer le groupe hydraulique. APRES Effectuer un essai routier puis un contrôle avec l'outil de diagnostic. REPARATION EBC430EV 1.0 38-44
  • 47. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES ALP10 Le témoin ABS ne s'allume pas à la mise du contact CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Contrôler les fusibles du tableau de bord sur la platine fusible habitacle (si le problème est général à toutes les fonctions du tableau de bord). Effectuer un contrôle de la Couper le contact. Déconnecter le calculateur connectique sur le puis remettre le contact. oui connecteur du calculateur. Remplacer le calculateur si Le témoin ABS s'allume-t-il ? le défaut persiste. non Contrôler l'état de l'ampoule du témoin ABS et son alimentation. Assurer l'isolement par rapport à la masse de la voie 15 du connecteur du calculateur et le témoin ABS. Si le défaut persiste, vérifier le fonctionnement du tableau de bord. APRES Effectuer un essai routier, puis contrôler avec l'outil de diagnostic. REPARATION EBC430EV 1.0 38-45
  • 48. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES ALP11 Les témoins ABS et REF clignotent CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Le système n'est pas configuré, la développée du pneumatique n'est pas programmée dans la mémoire du calculateur. A l'aide de la commande "INDEX TACHYMETRIQUE" configurer le calculateur selon la référence des pneumatiques. Suite à la saisie de l'index, contrôler le paramètre "PR030" afin de confirmer la bonne prise en compte de l'index saisi. APRES Effectuer un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-46
  • 49. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES Les témoins ABS et REF restent allumés après réparation et ALP12 effacement des défauts CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Contrôler les fusibles du tableau de bord sur la platine fusible habitacle. Effet normal, tant que le Faire rouler le véhicule à plus de 10 Km/h. véhicule ne fait pas une oui vérification du système à Les témoins s'éteignent-ils ? plus de 10 Km/h. non Assurer l'isolement et la continuité des voies 15 et 3 du connecteur du calculateur et les témoins (ABS et REF). Contrôler le fusible ABS sur la platine fusible habitacle. Vérifier les masses ABS (sous caisse à côté de la batterie). Effectuer un contrôle de la connectique sur le connecteur du tableau de bord. Si le défaut persiste, vérifier le fonctionnement du tableau de bord. APRES Effectuer un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-47
  • 50. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES ALP13 Bruyance de pompe, de tuyauterie ou du groupe hydraulique CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. – Vibration du groupe : Contrôler la présence et l'état des silentblocs d'isolement du support de groupe. – Vibration de tuyauterie : Vérifier que tous les tuyaux soient bien clipsés dans leurs agrafes de fixation et qu'il n'y ait pas de contact entre tuyaux et carrosserie. Pour déterminer d'où vient la bruyance il est possible d'utiliser les commandes de pilotage des électrovannes "électrovannes roue avant gauche", "électrovannes roue avant droite", "électrovannes roue arrière gauche", "électrovannes roue arrière droite" en appuyant sur la pédale de frein. APRES Effectuer un essai routier afin de confirmer le bon fonctionnement du système. REPARATION EBC430EV 1.0 38-48
  • 51. SYSTEME HYDRAULIQUE A PILOTAGE ELECTRONIQUE ABS TRW Vdiag : 04 Antiblocage des roues 38 DIAGNOSTIC - ARBRE DE LOCALISATION DE PANNES Allongement de la course de la pédale de frein suite à une phase ALP14 de régulation (avec une pédale fuyante lors de l'entrée en régulation) CONSIGNES Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic. Passage d'air des canaux de régulation du groupe hydraulique vers les circuits de freinage. Effectuer une purge des circuits suivant la procédure préconisée dans le chapitre "préliminaire" (utilisation de modes commandes de l'outil de diagnostic). Après intervention, effectuer un essai routier avec régulation ABS. Si le défaut persiste, réaliser l'opération précédente encore une ou deux fois. Si l'effet client est particulièrement prononcé, et que les purges n'apportent pas d'améliorations, remplacer le groupe hydraulique. APRES Effectuer un essai routier puis un contrôle avec l'outil de diagnostic. REPARATION EBC430EV 1.0 38-49
