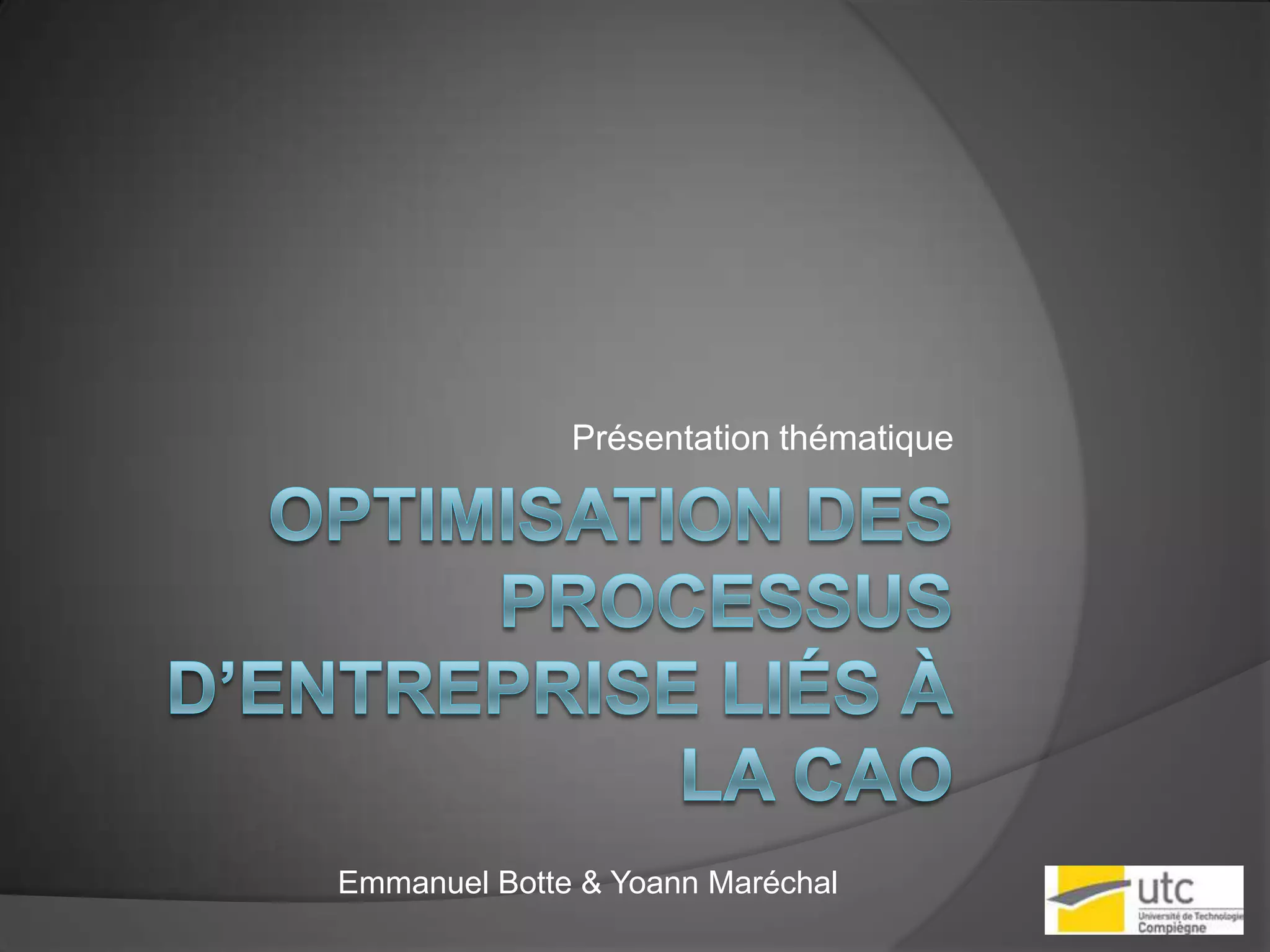

1. Optimisation des processus d’entreprise liés à la CAOPrésentation thématiqueEmmanuel Botte & Yoann Maréchal

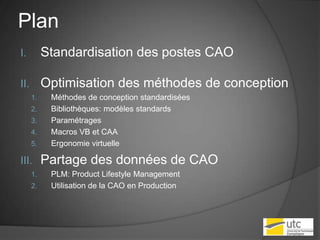

2. PlanStandardisation des postes CAOOptimisation des méthodes de conceptionMéthodes de conception standardiséesBibliothèques: modèles standardsParamétragesMacros VB et CAAErgonomie virtuelle Partage des données de CAOPLM: Product Lifestyle ManagementUtilisation de la CAO en Production

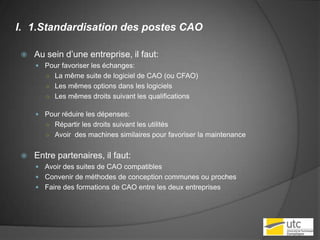

3. 1.Standardisation des postes CAOAu sein d’une entreprise, il faut:Pour favoriser les échanges:La même suite de logiciel de CAO (ou CFAO)Les mêmes options dans les logicielsLes mêmes droits suivant les qualificationsPour réduire les dépenses:Répartir les droits suivant les utilités Avoir des machines similaires pour favoriser la maintenanceEntre partenaires, il faut:Avoir des suites de CAO compatibles Convenir de méthodes de conception communes ou prochesFaire des formations de CAO entre les deux entreprises

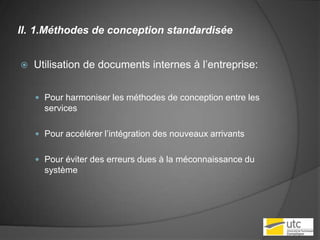

4. 1.Méthodes de conception standardiséeUtilisation de documents internes à l’entreprise:Pour harmoniser les méthodes de conception entre les servicesPour accélérer l’intégration des nouveaux arrivantsPour éviter des erreurs dues à la méconnaissance du système

5. 2.Bibliothèque: modèles standardsModèles standards communs à tousGain de temps, pas de doublonRespect des caractéristiques des fournisseursRespect des normes

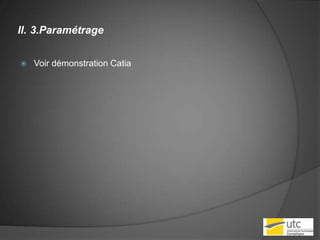

6. 3.ParamétrageVoir démonstration Catia

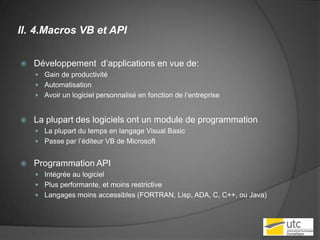

7. 4.Macros VB et APIDéveloppement d’applications en vue de:Gain de productivitéAutomatisationAvoir un logiciel personnalisé en fonction de l’entrepriseLa plupart des logiciels ont un module de programmationLa plupart du temps en langage Visual BasicPasse par l’éditeur VB de MicrosoftProgrammation API Intégrée au logicielPlus performante, et moins restrictiveLangages moins accessibles (FORTRAN, Lisp, ADA, C, C++, ou Java)

8. 5.Ergonomie VirtuelleAccessibilité du poste de travailPosition de l’utilisateurChamp de vision

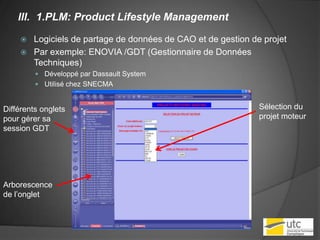

9. 1.PLM: Product Lifestyle ManagementLogiciels de partage de données de CAO et de gestion de projetPar exemple: ENOVIA /GDT (Gestionnaire de Données Techniques)Développé par Dassault SystemUtilisé chez SNECMASélection du projet moteurDifférents onglets pour gérer sa session GDTArborescence de l’onglet

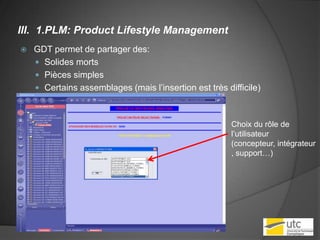

10. GDT permet de partager des:Solides morts Pièces simplesCertains assemblages (mais l’insertion est très difficile)1.PLM: Product Lifestyle ManagementChoix du rôle de l’utilisateur (concepteur, intégrateur, support…)

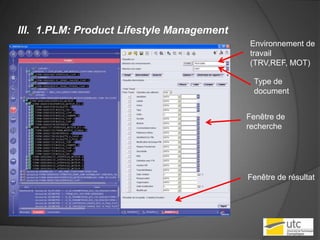

11. 1.PLM: Product Lifestyle ManagementEnvironnement de travail (TRV,REF, MOT)Type de documentFenêtre de rechercheFenêtre de résultat

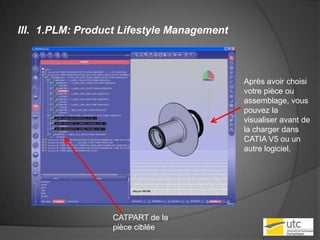

12. 1.PLM: Product Lifestyle ManagementAprès avoir choisi votre pièce ou assemblage, vous pouvez la visualiser avant de la charger dans CATIA V5 ou un autre logiciel.CATPART de la pièce ciblée

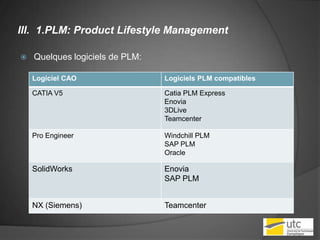

13. 1.PLM: Product Lifestyle ManagementQuelques logiciels de PLM:

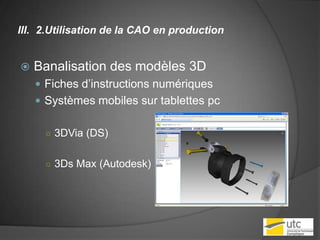

14. 2.Utilisation de la CAO en productionBanalisation des modèles 3DFiches d’instructions numériquesSystèmes mobiles sur tablettes pc3DVia (DS)3Ds Max (Autodesk)

15. BibliographieSite internet de Dassault AviationWikipédiaSites internet de PTC, Siemens, SAP…Snecma

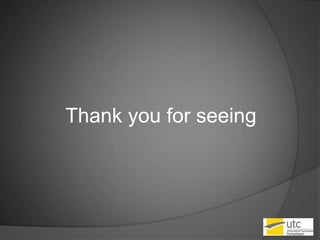

16. Thankyou for seeing
