Le document présente une journée technique organisée par Philips pour discuter des produits LED et de leur fonctionnement. Il comprend des informations sur divers types d'éclairages LED, leurs caractéristiques, et des cas de réalisations spécifiques comme un immeuble entièrement équipé de luminaires LED. L'accent est mis sur l'efficacité énergétique, la durée de vie et les spécifications techniques des différents modèles d'ampoules LED.
Philips Led

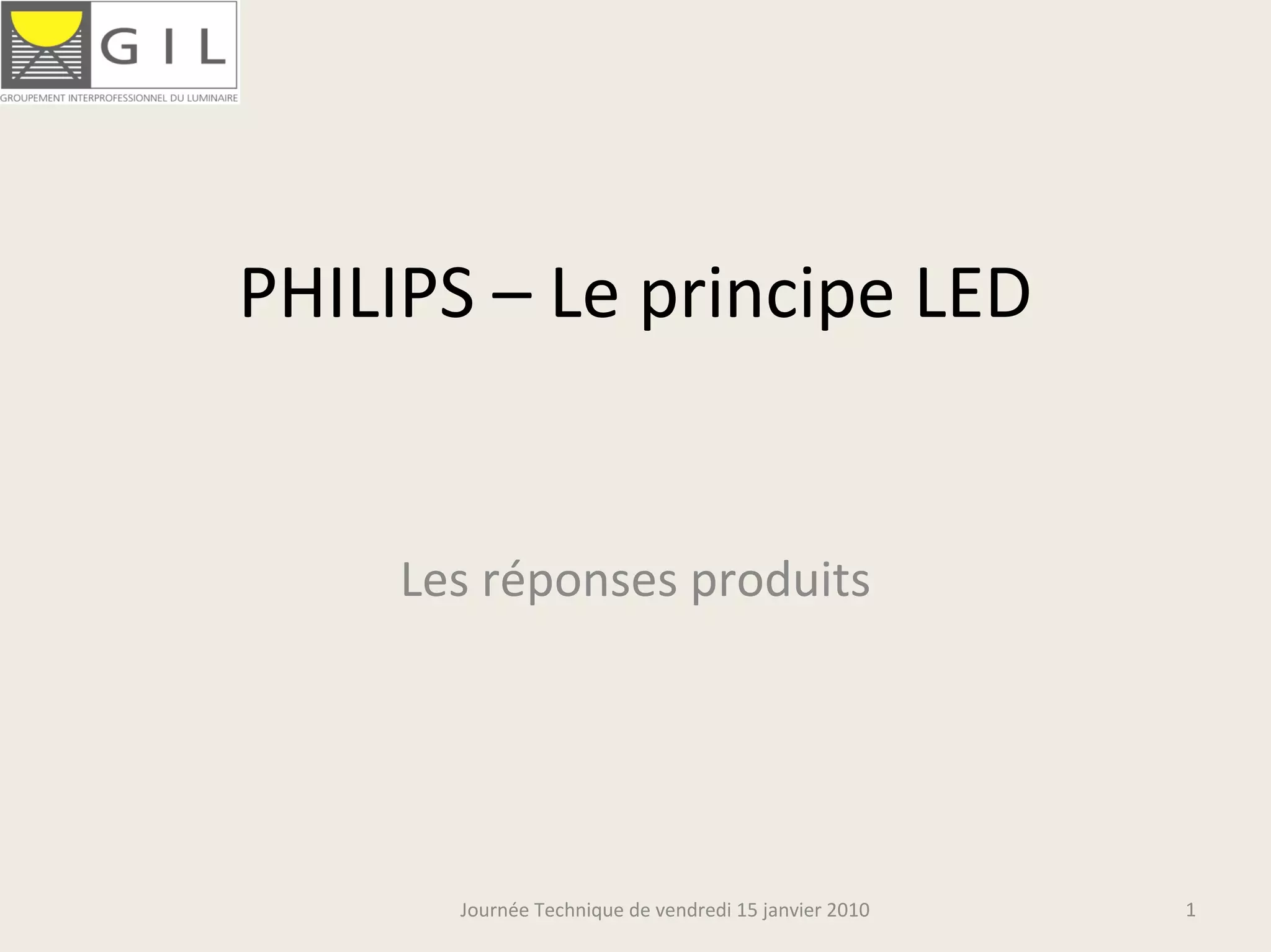

- 1. PHILIPS – Le principe LED Les réponses produits Journée Technique de vendredi 15 janvier 2010 1
- 2.
- 3.
- 4.
- 5.
- 6.
- 7. PHILIPS – Le composant LED Les réponses produits Journée Technique de vendredi 15 janvier 2010 7
- 8.
- 9.
- 10.
- 11. PHILIPS – Les Drivers Les réponses produits Journée Technique de vendredi 15 janvier 2010 11
- 12. Xitanium Driver de 4W à 150W Journée Technique de vendredi 15 janvier 12 2010
- 13. PHILIPS – Les modules LED Les réponses produits Journée Technique de vendredi 15 janvier 2010 13

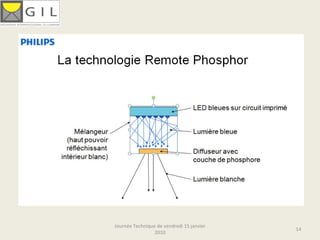

- 14.

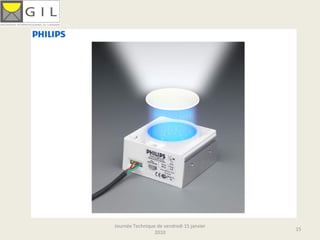

- 15. Comment ça marche Journée Technique de vendredi 15 janvier 15 2010
- 16.

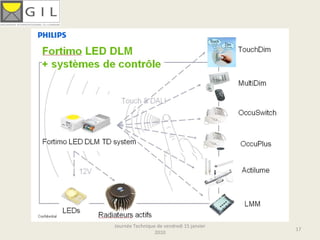

- 17.
- 18.
- 19.
- 20.
- 21.
- 22.

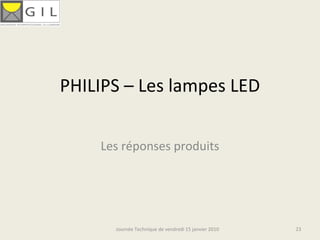

- 23. PHILIPS – Les lampes LED Les réponses produits Journée Technique de vendredi 15 janvier 2010 23
- 24. MASTER LED GU5.3 TBT Graduable • Faible consommation de 4W => Remplace une halogène dichroïque 20W • Très longue durée de vie : 45 000 h • 650 candela dans l’axe • Disponible en Blanc Chaud 2700K et 3000K • Faisceau de forte intensité 24° • Gradation : 2 niveaux de flux possibles Compatible avec tous les transformateurs 12V ferromagnétiques, certains transformateurs 12V électroniques (Primaline, Certaline, etc) et les LED Drivers Xitanium. Journée Technique de vendredi 15 janvier 2010

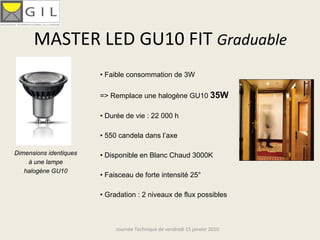

- 25. MASTER LED GU10 FIT Graduable • Faible consommation de 3W => Remplace une halogène GU10 35W • Durée de vie : 22 000 h • 550 candela dans l’axe Dimensions identiques • Disponible en Blanc Chaud 3000K à une lampe halogène GU10 • Faisceau de forte intensité 25° • Gradation : 2 niveaux de flux possibles Journée Technique de vendredi 15 janvier 2010
- 26. MASTER LED GU10 230V Graduable • Faible consommation de 7W => Remplace une halogène GU10 50W • Très longue durée de vie : 45 000 h • Jusqu’à 1000 candela dans l’axe • Disponible en 3 teintes : 2700K, 3000K & 4200K • Faisceaux de forte intensité 25° & 40° • Gradation possible Journée Technique de vendredi 15 janvier 2010

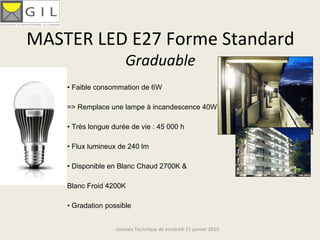

- 27. MASTER LED E27 Forme Standard Graduable • Faible consommation de 6W => Remplace une lampe à incandescence 40W • Très longue durée de vie : 45 000 h • Flux lumineux de 240 lm • Disponible en Blanc Chaud 2700K & Blanc Froid 4200K • Gradation possible Journée Technique de vendredi 15 janvier 2010
- 28. MASTER LED E27 GLOW Graduable • Faible consommation de 7W => Remplace une lampe à incandescence 40W • Longue durée de vie : 25 000 h • Flux lumineux > 350 lm • Diffusion lumineuse optimisée grâce au système « Glow » ~250° • Disponible en Blanc Chaud 2700K • Gradation possible Journée Technique de vendredi 15 janvier 2010
- 29. MASTER LED E27 NR63 Graduable • Faible consommation de 7W => Remplace une lampe à incandescence 40W • Très longue durée de vie : 45 000 h • Jusqu’à 800 cd dans l’axe • Disponible en Blanc Chaud 2700K & Blanc Froid 4200K • Faisceaux de forte intensité 25° & 40° • Gradation possible Journée Technique de vendredi 15 janvier 2010
- 30. MASTER LED PAR38 •Faible consommation : 16W => Remplace une lampe à incandescence 80W • Très longue durée de vie : 45 000 h • Flux lumineux 470 lm / 2 800 candela dans l’axe • Disponible en Blanc Chaud 2700K • Faisceau de forte intensité 25° • Excellent rendu des couleurs : IRC>87 Journée Technique de vendredi 15 janvier 2010
- 31. MASTER LED PAR38 Extérieur • Faible consommation : 16W => Remplace une lampe à incandescence 80W • Très longue durée de vie : 22 000 h • Flux lumineux 470 lm / 2 800 candela dans l’axe • Disponible en Blanc Chaud 2700K • Faisceau de forte intensité 25° • Excellent rendu des couleurs : IRC>87 • Utilisation extérieure : IP44 Journée Technique de vendredi 15 janvier 2010
- 32. MASTER LED PAR30S • Faible consommation : 11W => Remplace une lampe halogène 75W • Très longue durée de vie : 45 000 h • Flux lumineux 360 lm / 1 880 candela dans l’axe • Disponible en Blanc Chaud 2700K • Faisceau de forte intensité 25° • Excellent rendu des couleurs : IRC>87 Journée Technique de vendredi 15 janvier 2010
- 33. LED Novallure Flamme • Designremarquable, effet « scintillant » • Faible consommation : 2W • Longue durée de vie : 15 000 h • Eclairage décoratif : 50 lm • Bon rendu des couleurs : IRC>80 • Disponible en Blanc Chaud 3000K • Existe en version Claire & Dépolie, culot E14 Journée Technique de vendredi 15 janvier 2010
- 34. LED Novallure Sphérique • Design remarquable, effet « scintillant » • Faible consommation : 2W • Longue durée de vie : 15 000 h • Eclairage décoratif : 50 lm • Bon rendu des couleurs : IRC>80 • Disponible en Blanc Chaud 3000K • Existe en version Claire & Dépolie, culot E14 Journée Technique de vendredi 15 janvier 2010
- 35. PHILIPS – Réalisation Les réponses produits Journée Technique de vendredi 15 janvier 2010 35
- 36. Immeuble GENERALI, 100 av des Champs Elysées Journée Technique de vendredi 15 janvier 2010 36
- 37. Premier immeuble tertiaire au monde entièrement équipé de luminaires Leds Journée Technique de vendredi 15 janvier 2010
- 38. 300 lux moyens 500 lux sur le plan de travail Journée Technique de vendredi 15 janvier 2010
