1. La gestion intelligente de
l’éclairage
Philips ‐ Les réponses produits
Journée Technique de vendredi 15 janvier 2010 1

2. Micro – Luxsense
L’alternatif aux luminaires ActiLume
Functional
• Même forme qu’ ActiLume
• Gradation à la lumière du jour
• Gradation jusqu’à 10-20% pas eteindre
Technical
• Fonctionne sur HF-R 1..10V
• Anneau esthetique (voir image)
• Jusqu’à 19 unités en parallel
• Conçu pour T5 HE et T5 HO
• Fiche technique et CAD dispo
Journée Technique de vendredi 15 janvier 2010
2

3. Passer aux économies
d’énergie
Des solutions simples pour les installations
Journée Technique de vendredi 15 janvier 2010
3

4. Luminaire Installation
Système integrale
ActiLume
functionalité ON/OFF
OccuSwitch
Journée Technique de vendredi 15 janvier 2010
4

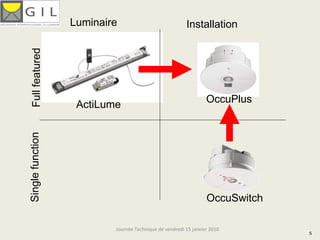

5. Luminaire Installation
Full featured
OccuPlus
ActiLume
Single function
OccuSwitch
Journée Technique de vendredi 15 janvier 2010
5

6. Luminaire Installation
OccuPlus
ActiLume
OccuSwitch
Journée Technique de vendredi 15 janvier 2010
6

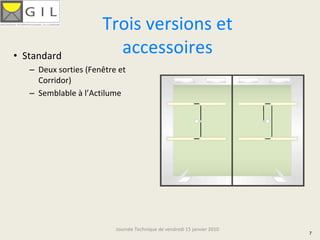

7. Trois versions et
• Standard
accessoires
– Deux sorties (Fenêtre et
Corridor)
– Semblable à l’Actilume
Journée Technique de vendredi 15 janvier 2010
7

8. Trois versions et
• Standard accessoires
– Deux sorties (Fenêtre et
Corridor)
– Semblable à l’Actilume
• Avancé
– Une sortie DALI
– Fonctionnement en Parallèle
• Pour le contrôle de
l’occupation
22 OccuPlus maxi
– Semblable à l’OccuSwitch version
avancé
Journée Technique de vendredi 15 janvier 2010
8

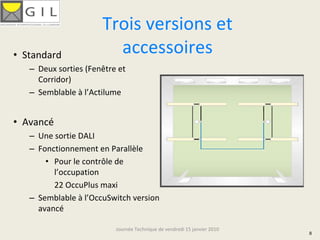

9. Trois versions et
• Standard accessoires
– Deux sorties (Fenêtre et
Corridor)
– Semblable à l’Actilume
• Avancé
– Une sortie DALI
– Fonctionnement en Parallèle
• Pour le contrôle de
l’occupation
22 OccuPlus maxi
– Semblable à l’OccuSwitch version
avancé
Journée Technique de vendredi 15 janvier 2010
• GTB 9

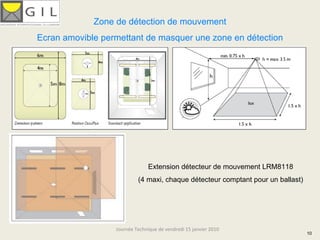

10. Zone de détection de mouvement
Ecran amovible permettant de masquer une zone en détection
Extension détecteur de mouvement LRM8118
(4 maxi, chaque détecteur comptant pour un ballast)
Journée Technique de vendredi 15 janvier 2010
10

11. Plusieurs améliorations pour la
facilité d’utilisation
• Amélioration des fonctions existantes ActiLume
– Régulation lumière du jour améliorée
– Simple à mettre en œuvre
– Basse consommation lors de la mise en veille
• Inférieur à 1 Watt
• 2,4 Watt avec 12 ballasts
• Nouvelles fonctions para rappart à ActiLume
– Interface Button poissoir
– Jusqu’à 3 canneaux
– Indicateur de l’énergie consommée
(vert < 40%, jaune < 60%, rouge > 60%)
– 3 Versions compatibles avec Enocean®
(commande RF)
– 100% Sécurité positive
– Version GTB, version parallèle
Journée Technique de vendredi 15 janvier 2010
11

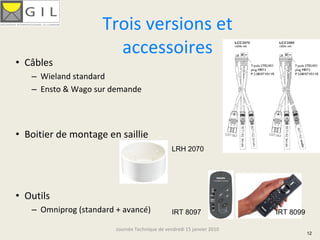

12. Trois versions et
accessoires
• Câbles
– Wieland standard
– Ensto & Wago sur demande
• Boitier de montage en saillie
LRH 2070
• Outils
– Omniprog (standard + avancé) IRT 8097 IRT 8099
Journée Technique de vendredi 15 janvier 2010
12

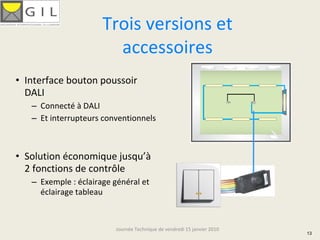

13. Trois versions et
accessoires
• Interface bouton poussoir
DALI
– Connecté à DALI
– Et interrupteurs conventionnels
• Solution économique jusqu’à
2 fonctions de contrôle
– Exemple : éclairage général et
éclairage tableau
Journée Technique de vendredi 15 janvier 2010
13

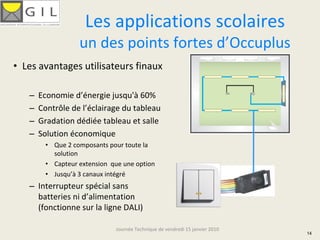

14. Les applications scolaires
un des points fortes d’Occuplus
• Les avantages utilisateurs finaux
– Economie d’énergie jusqu'à 60%
– Contrôle de l’éclairage du tableau
– Gradation dédiée tableau et salle
– Solution économique
• Que 2 composants pour toute la
solution
• Capteur extension que une option
• Jusqu’à 3 canaux intégré
– Interrupteur spécial sans
batteries ni d’alimentation
(fonctionne sur la ligne DALI)
Journée Technique de vendredi 15 janvier 2010
14

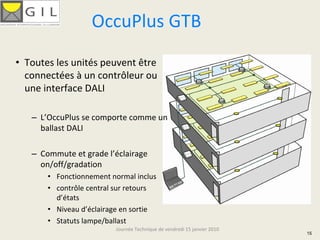

15. OccuPlus GTB
• Toutes les unités peuvent être
connectées à un contrôleur ou
une interface DALI
– L’OccuPlus se comporte comme un
ballast DALI
– Commute et grade l’éclairage
on/off/gradation
• Fonctionnement normal inclus
• contrôle central sur retours
d’états
• Niveau d’éclairage en sortie
• Statuts lampe/ballast
Journée Technique de vendredi 15 janvier 2010
15

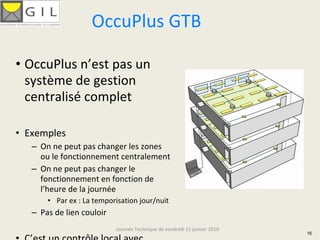

16. OccuPlus GTB
• OccuPlus n’est pas un
système de gestion
centralisé complet
• Exemples
– On ne peut pas changer les zones
ou le fonctionnement centralement
– On ne peut pas changer le
fonctionnement en fonction de
l’heure de la journée
• Par ex : La temporisation jour/nuit
– Pas de lien couloir
Journée Technique de vendredi 15 janvier 2010
16

17. Les modes
Journée Technique de vendredi 15 janvier 2010
17

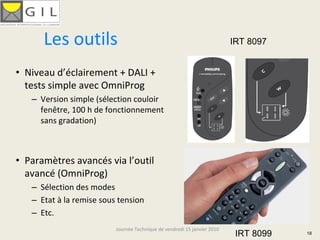

18. Les outils IRT 8097
• Niveau d’éclairement + DALI +
tests simple avec OmniProg
– Version simple (sélection couloir
fenêtre, 100 h de fonctionnement
sans gradation)
• Paramètres avancés via l’outil
avancé (OmniProg)
– Sélection des modes
– Etat à la remise sous tension
– Etc.
Journée Technique de vendredi 15 janvier 2010
IRT 8099 18

19. INFORMATIONS COMPLEMENTAIRES
Journée Technique de vendredi 15 janvier 2010
19

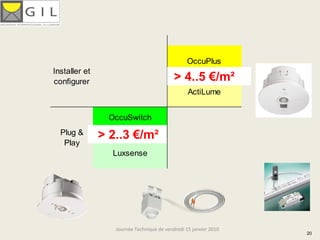

20. OccuPlus
