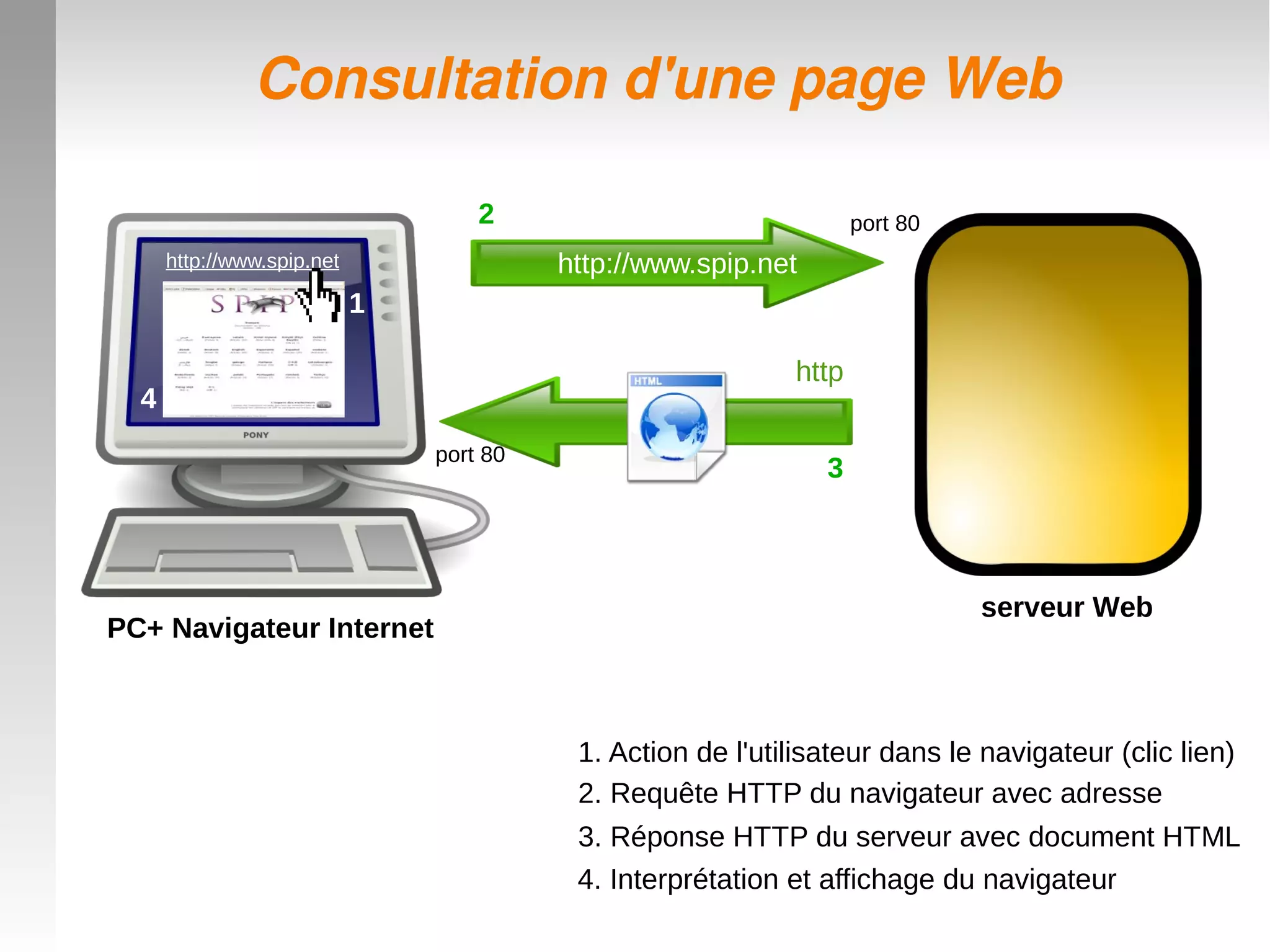

2. Consultation d'une page WebConsultation d'une page Web
PC+ Navigateur Internet
serveur Web
http://www.spip.net
4. Interprétation et affichage du navigateur
http://www.spip.net
1. Action de l'utilisateur dans le navigateur (clic lien)
2. Requête HTTP du navigateur avec adresse
3. Réponse HTTP du serveur avec document HTML
1
2
3
4
port 80
port 80
http

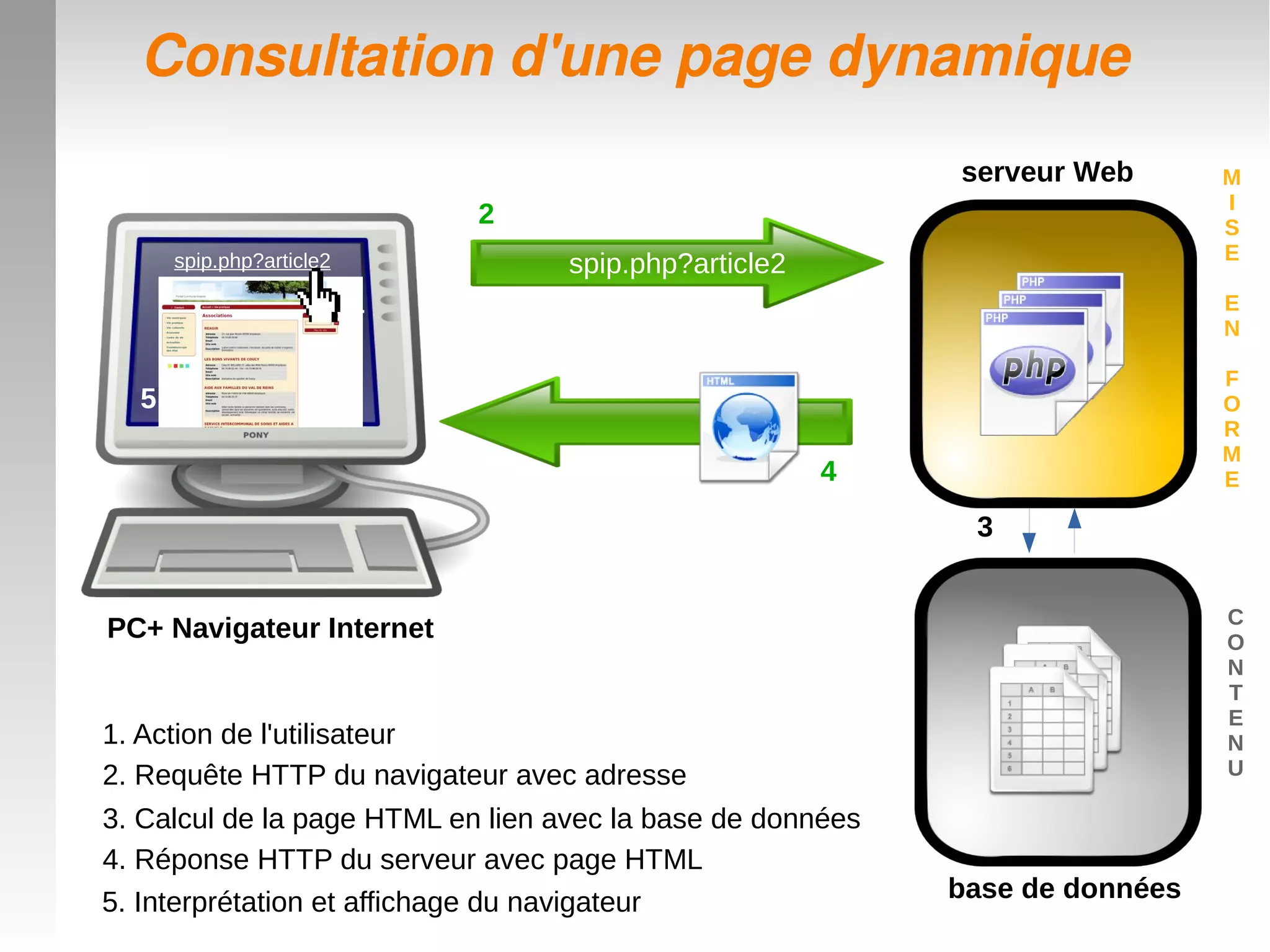

6. Consultation d'une page dynamiqueConsultation d'une page dynamique
PC+ Navigateur Internet
serveur Web
spip.php?article2
5. Interprétation et affichage du navigateur
spip.php?article2
1. Action de l'utilisateur
2. Requête HTTP du navigateur avec adresse
4. Réponse HTTP du serveur avec page HTML
1
2
3
5
base de données
4
3. Calcul de la page HTML en lien avec la base de données
M
I
S
E
E
N
F
O
R
M
E
C
O
N
T
E
N
U

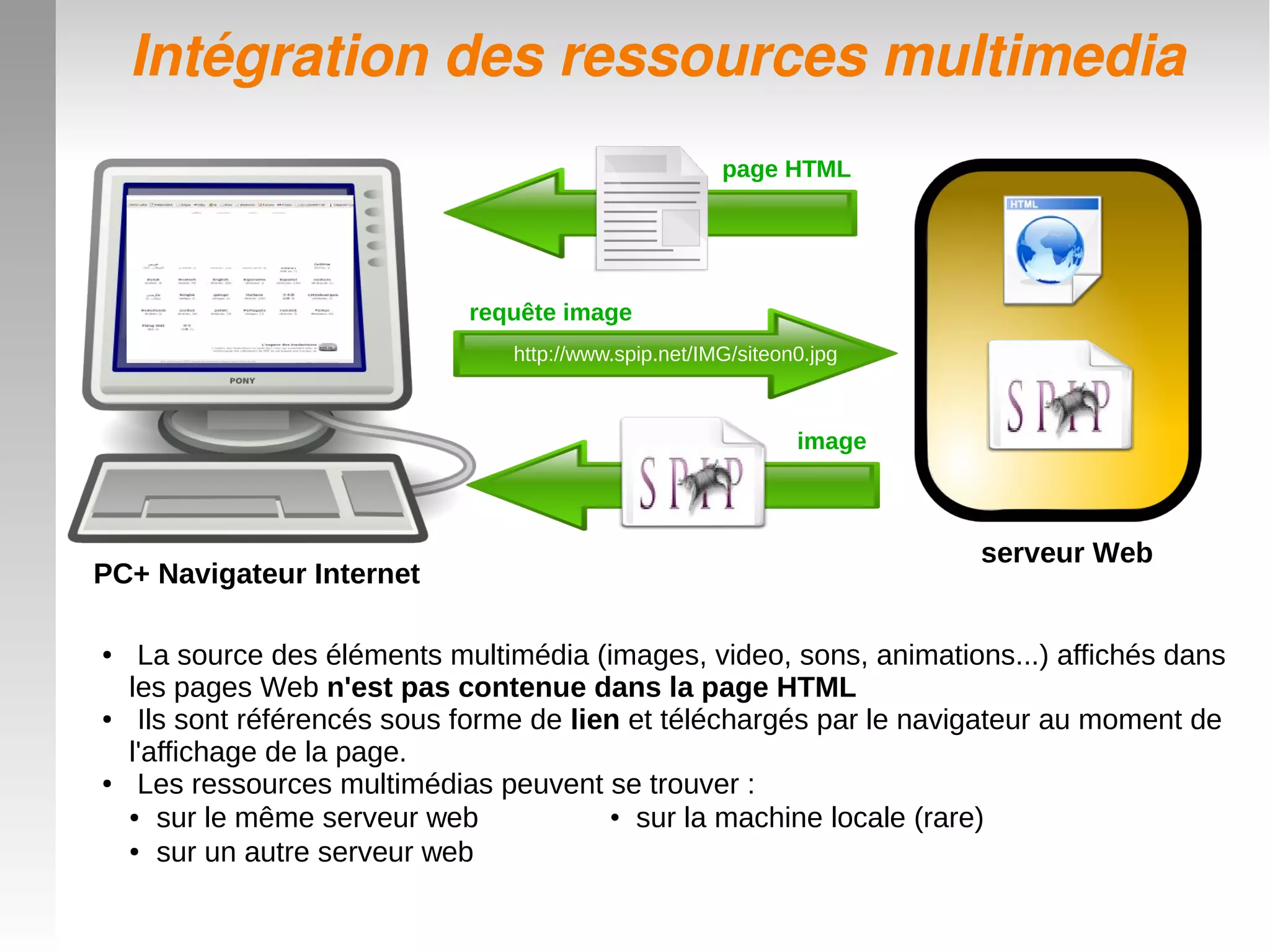

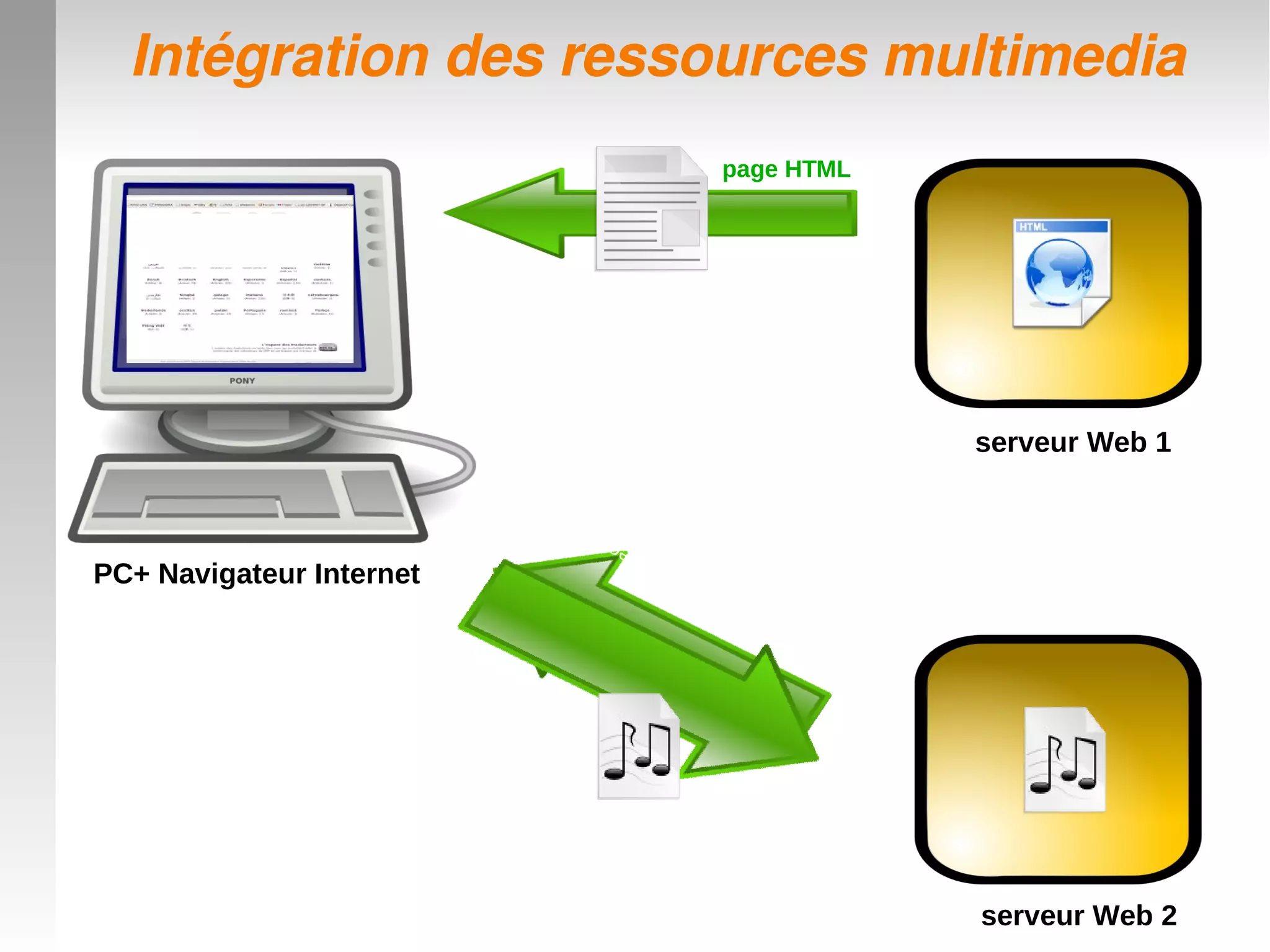

7. Intégration des ressources multimediaIntégration des ressources multimedia
PC+ Navigateur Internet
serveur Web
● La source des éléments multimédia (images, video, sons, animations...) affichés dans
les pages Web n'est pas contenue dans la page HTML
● Ils sont référencés sous forme de lien et téléchargés par le navigateur au moment de
l'affichage de la page.
● Les ressources multimédias peuvent se trouver :
● sur le même serveur web • sur la machine locale (rare)
● sur un autre serveur web
page HTML
http://www.spip.net/IMG/siteon0.jpg
requête image

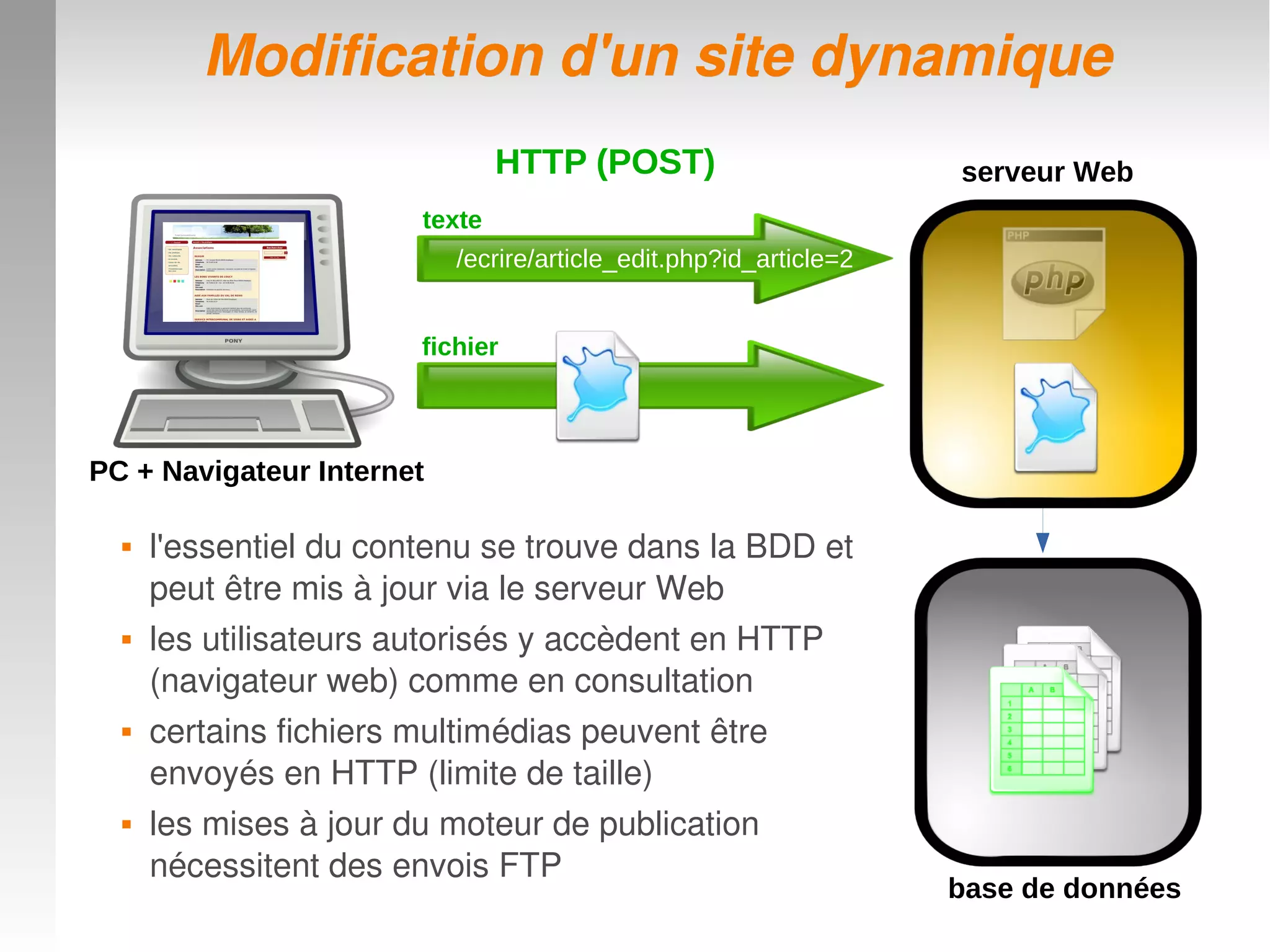

9. Modification d'un site dynamiqueModification d'un site dynamique
PC + Navigateur Internet
serveur Web
/ecrire/article_edit.php?id_article=2
base de données
l'essentiel du contenu se trouve dans la BDD et
peut être mis à jour via le serveur Web
les utilisateurs autorisés y accèdent en HTTP
(navigateur web) comme en consultation
certains fichiers multimédias peuvent être
envoyés en HTTP (limite de taille)
les mises à jour du moteur de publication
nécessitent des envois FTP
HTTP (POST)
fichier
texte

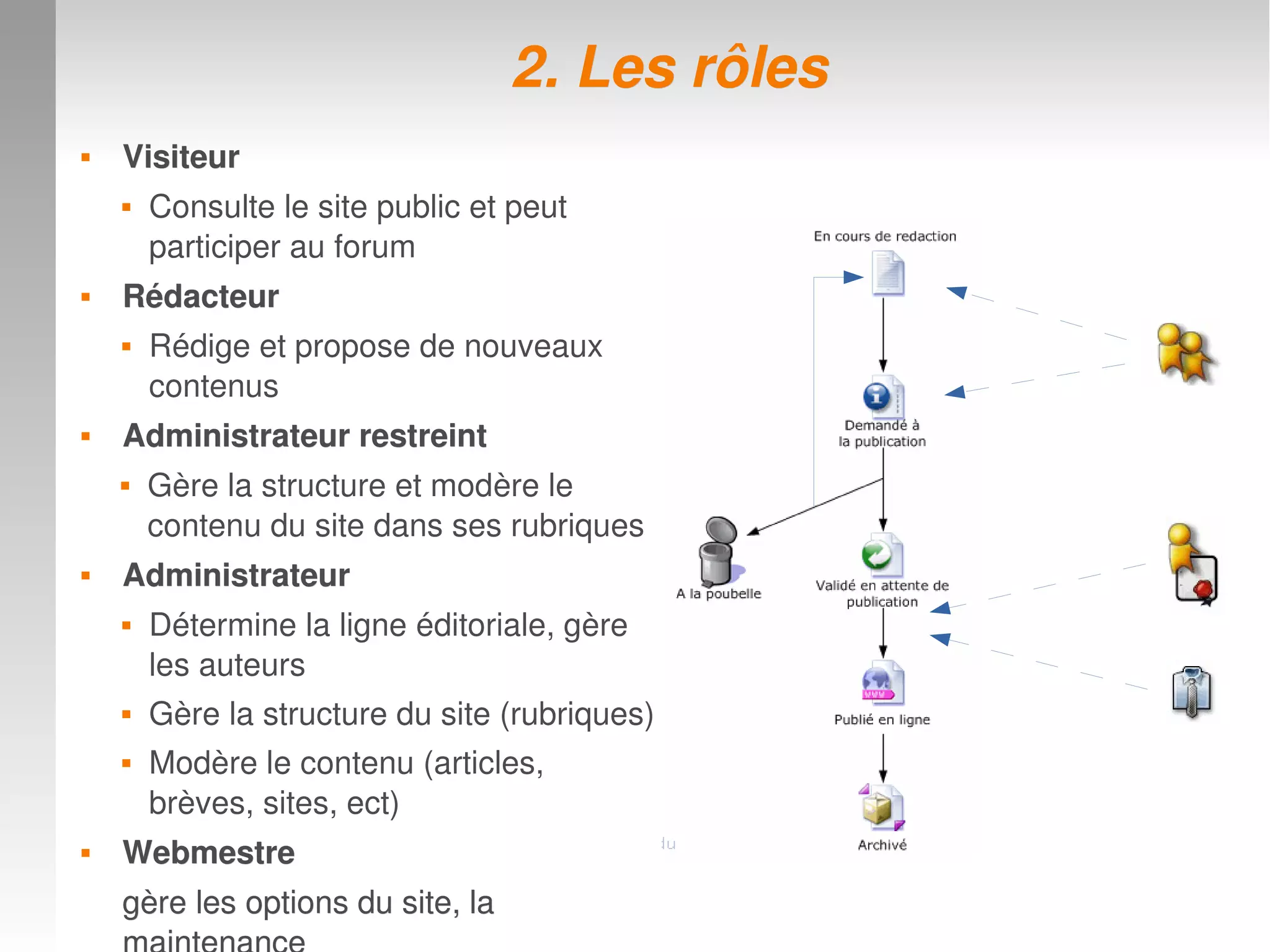

11. VisiteurVisiteur
Consulte le site public et peut
participer au forum
RédacteurRédacteur
Rédige et propose de nouveaux
contenus
Administrateur restreintAdministrateur restreint
Gère la structure et modère le
contenu du site dans ses rubriques
AdministrateurAdministrateur
Détermine la ligne éditoriale, gère
les auteurs
Gère la structure du site (rubriques)
Modère le contenu (articles,
brèves, sites, ect)
WebmestreWebmestre
gère les options du site, la gère les options du site, la
2. Les rôles2. Les rôles

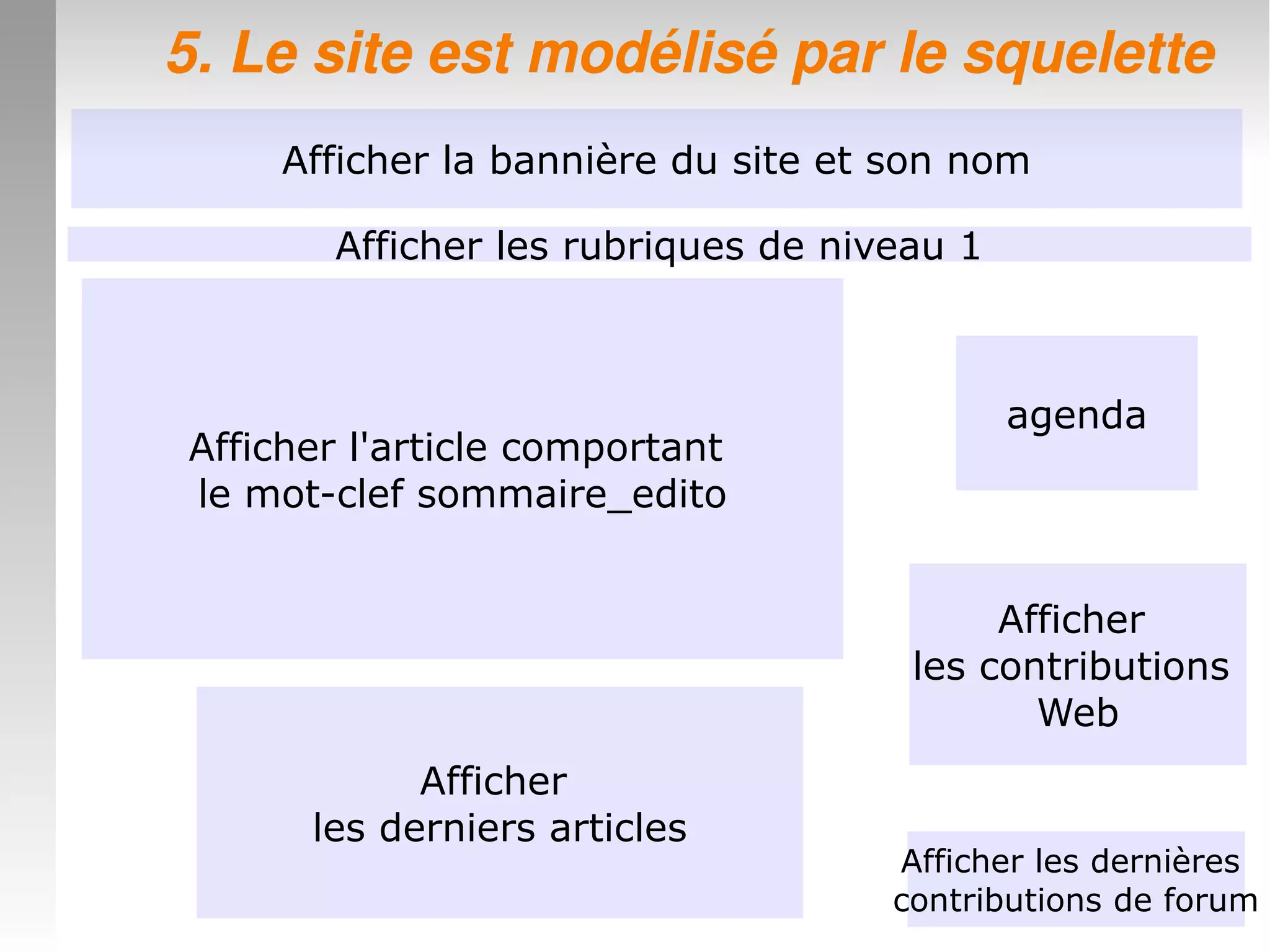

15. Afficher la bannière du site et son nom
Afficher les rubriques de niveau 1
Afficher l'article comportant
le mot-clef sommaire_edito
Afficher
les derniers articles
Afficher
les contributions
Web
Afficher les dernières
contributions de forum
agenda
5. Le site est modélisé par le squelette5. Le site est modélisé par le squelette

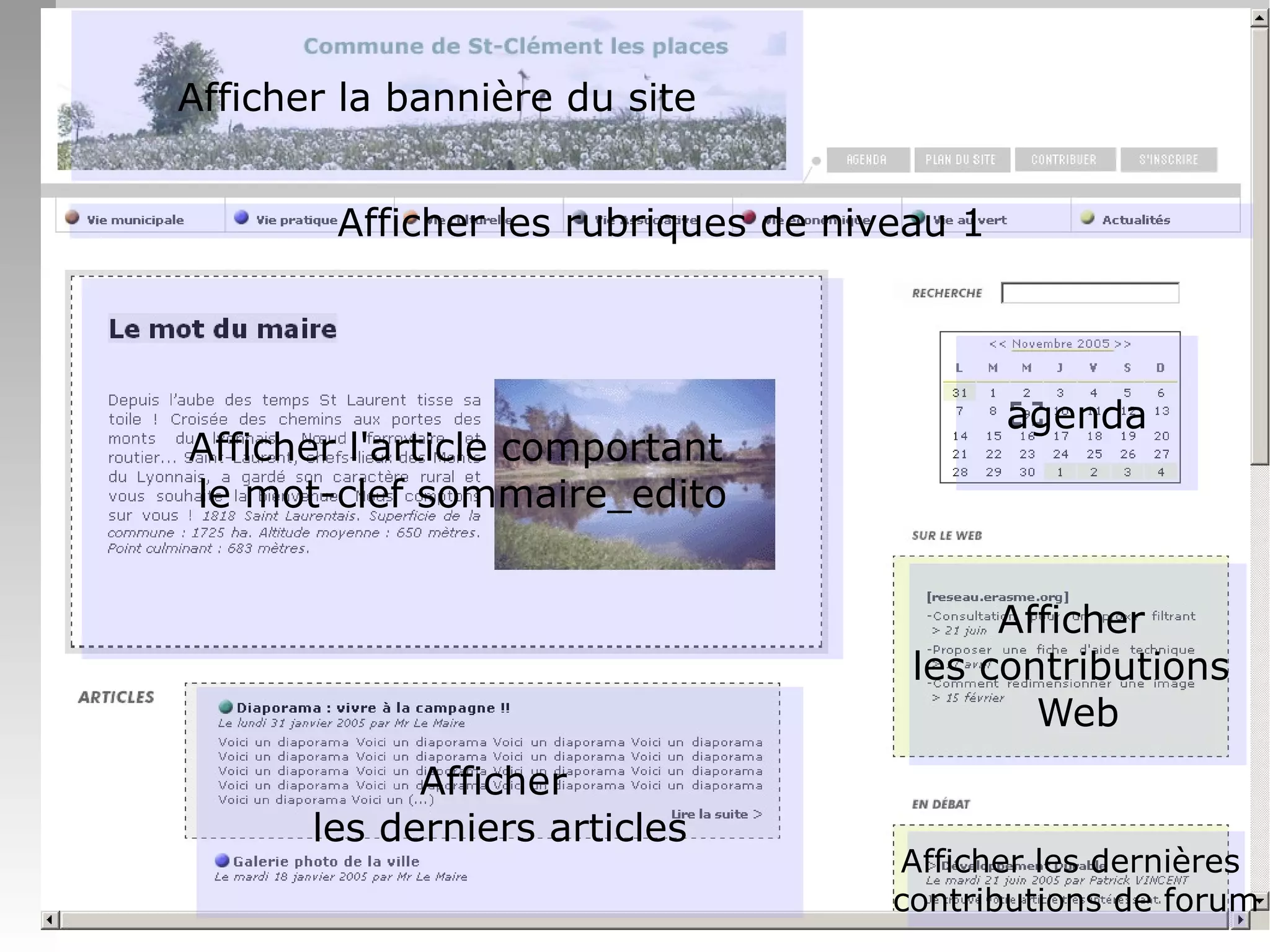

16. Afficher la bannière du site
Afficher les rubriques de niveau 1
Afficher l'article comportant
le mot-clef sommaire_edito
Afficher
les derniers articles
Afficher
les contributions
Web
Afficher les dernières
contributions de forum
agenda
