- 1. w w w. u n i v – p e r p . f r La nouvelle vie d'un conteneur... ou 86 m³ de technologie... au service d'une université
- 2. Le contexte ● Audit « RCE » du ministère : w w w . u n i v – p e r p . f r ● le niveau de sécurité de la salle machine est insuffisant notamment en termes physiques : – Alimentation électrique, – Climatisation, – Sécurité incendie, – Contrôle d’accès ● « passage » au 1er janvier 2012 UPVD-DSI-PBT - LASER 2011
- 3. Les besoins ● Assurer la sécurité et la fiabilité des outils de w w w . u n i v – p e r p . f r gestion ( faiblesses d'EDF) ● Renforcer et développer les services numériques ● Accompagner les laboratoires en hébergeant leur puissance de calcul ● Économiser les moyens humains et financiers en mutualisant et en centralisant les infrastructures systèmes et réseaux UPVD-DSI-PBT - LASER 2011
- 4. Les objectifs ● Déployer ''rapidement'' une solution w w w . u n i v – p e r p . f r pérenne, évolutive, économique, sécurisée, éco-responsable et... innovante UPVD-DSI-PBT - LASER 2011
- 5. État des lieuxsystèmes et réseaux ● 50 serveurs, 2 baies de stockage, w w w . u n i v – p e r p . f r ● Les arrivées réseaux sont réparties sur 2 salles : ● 2 salles « machine » à 200 m de distance: – Salle principale – Salle 'PRA' déportée ● Un réseau fibre s'étend sur une double boucle. UPVD-DSI-PBT - LASER 2011
- 6. Les solutions envisagées ● Bâtiments déjà construits w w w . u n i v – p e r p . f r – relogement des personnels déplacés – nuisances sonores mal maîtrisées – coût et délais trop importants ● Externalisation des serveurs et des données – Sécurité, qualité, réversibilité – Communauté non préparée – Connexion actuelle sur Internet (réseau régional R3LR5) insuffisamment fiable (20h de coupure en jour ouvré par an) ● Datacenter dans un module au format conteneur UPVD-DSI-PBT - LASER 2011
- 7. Critères de définitiondu projet ● Haut niveau d'intégration (pour gérer la complexité technique) w w w . u n i v – p e r p . f r ● Haute disponibilité (minimiser les arrêts d'exploitation) ● Haute évolutivité (du besoin actuel au double) ● Haute efficience énergétique ● Il s'agit d'accueillir le double de la capacité actuelle en espace et en puissance. ● Un seul lot (démolition, maçonnerie, VRD, container, déménagement, salle PRA,…) Société retenue : ServiWare / Bull UPVD-DSI-PBT - LASER 2011
- 8. Mode projet ● MOA : Comité d'Orientation des Systèmes w w w . u n i v – p e r p . f r d'Information ● MOE : une société de service (ServiWare) et les agents du CRIUP ● Suivi quotidien par le Directeur du CRI ● Animation de l'ensemble des acteurs locaux ( patrimoine, sécurité, affaires financières,...) UPVD-DSI-PBT - LASER 2011
- 9. Planning général prévisionnel ww w . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011
- 10. w w w. u n i v – p e r p . f r En réalité : l'outil de suivi quotidien... UPVD-DSI-PBT - LASER 2011
- 11. UPVD-DSI-PBT - LASER2011 w w w . u n i v – p e r p . f r
- 12. Budget du projet ww w . u n i v – p e r p . f r 4% DataCenter 4% 64% travaux divers groupe électrogène 4% Dalle Béton + rampe VRD Étude 6% maintenance annuelle 7% 11% Pour un budget total de 733 k€ UPVD-DSI-PBT - LASER 2011
- 13. La réception duconteneur w w w . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011
- 14. Le déménagement... w ww . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011

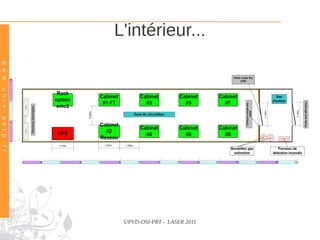

- 15. L'intérieur... w w w. u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011
- 16. Synoptique « fibre» w w w . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011

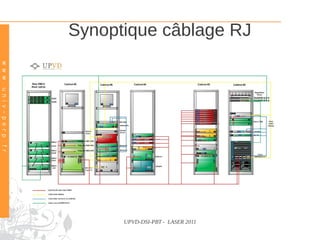

- 17. Synoptique câblage RJ ww w . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011
- 18. Synoptique PDU w ww . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011

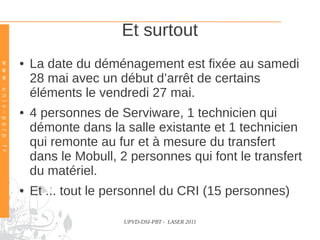

- 19. Et surtout ● La date du déménagement est fixée au samedi w w w . u n i v – p e r p . f r 28 mai avec un début d’arrêt de certains éléments le vendredi 27 mai. ● 4 personnes de Serviware, 1 technicien qui démonte dans la salle existante et 1 technicien qui remonte au fur et à mesure du transfert dans le Mobull, 2 personnes qui font le transfert du matériel. ● Et ... tout le personnel du CRI (15 personnes) UPVD-DSI-PBT - LASER 2011
- 20. Matériels prévus pourle transfert w w w . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011

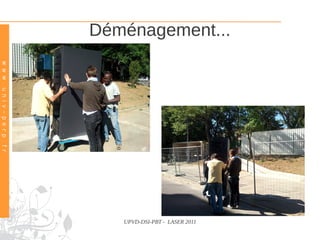

- 21. Déménagement... w w w. u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011
- 22. L'intérieur w w w. u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011
- 23. Protection anti-intrusion w ww . u n i v – p e r p . f r ● Contrôle d’accès par la CMS ● Porte anti-intrusion ● Vidéo-surveillance ● Site protégé (grillage, projecteurs,…) UPVD-DSI-PBT - LASER 2011
- 24. La sécurité physique ww w . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011
- 25. Protection électrique et raccordement réseau w w w . u n i v – p e r p . f r ● Onduleurs en N+1 (un onduleur en panne ne remet pas en cause le fonctionnement de la structure) ● Installation d’un groupe électrogène de 100 kW pour la protection du Datacenter et du local de secours (PRA), le but étant une sécurisation de 3 jours de l’alimentation électrique ● Doublement des fibres optiques avec un maillage de cette connexion permettant de prévenir un accident sur un cheminement (mauvaise manipulation, « coup de pelleteuse », malveillance,…) UPVD-DSI-PBT - LASER 2011
- 26. la sécurité électrique ww w . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011

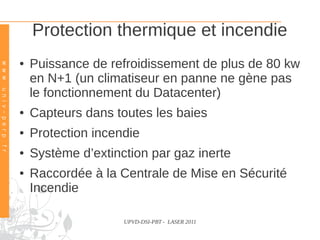

- 27. Protection thermique etincendie ● Puissance de refroidissement de plus de 80 kw w w w . u n i v – p e r p . f r en N+1 (un climatiseur en panne ne gène pas le fonctionnement du Datacenter) ● Capteurs dans toutes les baies ● Protection incendie ● Système d’extinction par gaz inerte ● Raccordée à la Centrale de Mise en Sécurité Incendie UPVD-DSI-PBT - LASER 2011
- 28. La sécurité thermiqueet incendie w w w . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011

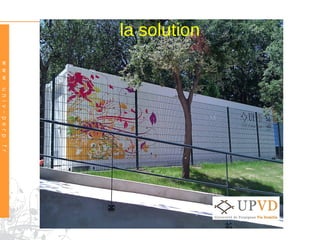

- 29. la solution w ww . u n i v – p e r p . f r UPVD-DSI-PBT - LASER 2011
- 30. w w w. u n i v – p e r p . f r Merci pour votre attention. UPVD-DSI-PBT - LASER 2011
