- 1. Convergence Evolution vers une vidéosurveillance intelligente Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué 10/05/12 1 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

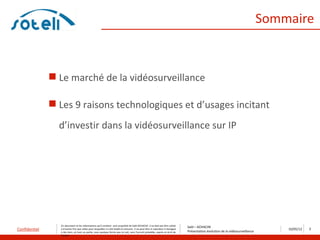

- 2. Sommaire Le marché de la vidéosurveillance Les 9 raisons technologiques et d’usages incitant d’investir dans la vidéosurveillance sur IP Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 2 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

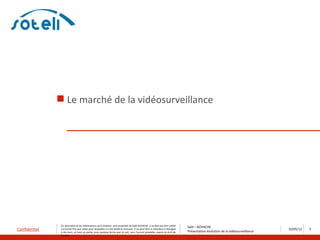

- 3. Le marchéde la vidéosurveillance Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 3 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

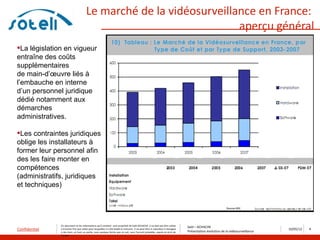

- 4. Le marché dela vidéosurveillance en France: aperçu général La législation en vigueur entraîne des coûts supplémentaires de main-d’œuvre liés à l’embauche en interne d’un personnel juridique dédié notamment aux démarches administratives. Les contraintes juridiques oblige les installateurs à former leur personnel afin des les faire monter en compétences (administratifs, juridiques et techniques) Source MSI Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 4 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

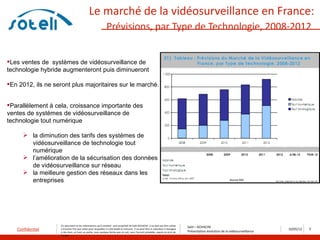

- 5. Le marché dela vidéosurveillance en France: Prévisions, par Type de Technologie, 2008-2012 Les ventes de systèmes de vidéosurveillance de technologie hybride augmenteront puis diminueront En 2012, ils ne seront plus majoritaires sur le marché. Parallèlement à cela, croissance importante des ventes de systèmes de vidéosurveillance de technologie tout numérique la diminution des tarifs des systèmes de vidéosurveillance de technologie tout numérique l’amélioration de la sécurisation des données de vidéosurveillance sur réseau la meilleure gestion des réseaux dans les entreprises Source MSI Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 5 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur
- 6. Le marché dela vidéosurveillance en France: Part de marché des fabricants Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 6 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

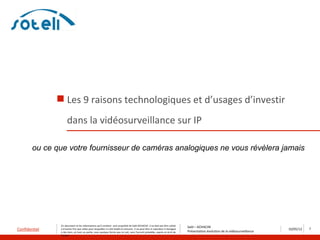

- 7. Les 9raisons technologiques et d’usages d’investir dans la vidéosurveillance sur IP ou ce que votre fournisseur de caméras analogiques ne vous révèlera jamais Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 7 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

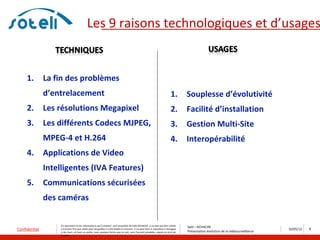

- 8. Les 9 raisonstechnologiques et d’usages 1. La fin des problèmes d’entrelacement 1. Souplesse d’évolutivité 2. Les résolutions Megapixel 2. Facilité d’installation 3. Les différents Codecs MJPEG, 3. Gestion Multi-Site MPEG-4 et H.264 4. Interopérabilité 4. Applications de Video Intelligentes (IVA Features) 5. Communications sécurisées des caméras Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 8 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

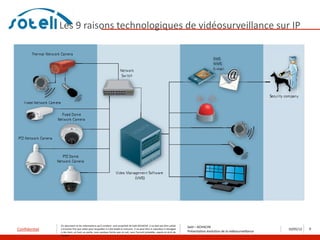

- 9. Les 9 raisonstechnologiques de vidéosurveillance sur IP Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 9 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur
- 10. Reason 1 La fin des problèmes d’entrelacement Une caméra analogique haute résolution (4CIF) rencontre des problèmes importants en termes d’entrelacement. Sur la gauche, une image à balayage entrelacé Sur la droite, une image à balayage progressif affichée sur un affichée sur un moniteur (d’ordinateur) progressif. moniteur d’ordinateur Les deux caméras utilisaient le même type d’objectif et la vitesse du véhicule était identique (20 km/h). L’arrière-plan est clair sur les deux images. En revanche, le conducteur est visible uniquement sur l’image utilisant la technologie de balayage progressif. Sur la gauche, une image JPEG Sur la droite, une image entière (704x576 pixels) tirée JPEG entière (640x480 d’une caméra analogique pixels) tirée d’une utilisant le balayage entrelacé. caméra réseau utilisant Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE.de doit pas être utilisé la technologie Il ne Saïd – ACHACHE Confidentiel balayage progressif. à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 10 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

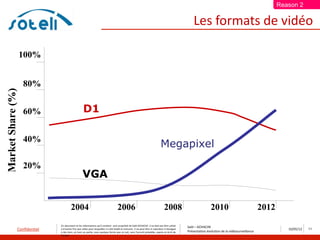

- 11. Reason 2 Les formats de vidéo 100% 80% Market Share (%) 60% D1 40% Megapixel 20% VGA 2004 2006 2008 2010 2012 Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 11 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

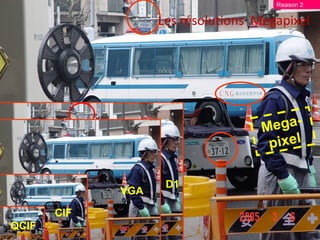

- 12. Reason 2 Les résolutions Megapixel M ega- pixel D1 VGA CIF QCIF Confidentiel Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de Saïd – ACHACHE Présentation évolution de la vidéosurveillance 10/05/12 12 l’auteur

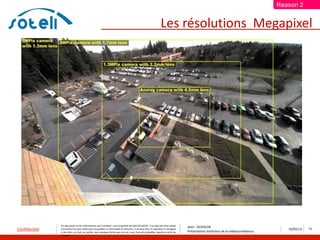

- 13. Reason 2 Les résolutions Megapixel Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 13 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

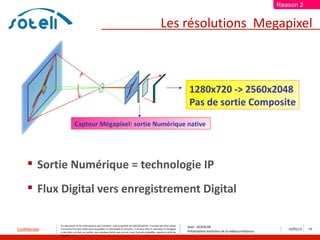

- 14. Reason 2 Les résolutions Megapixel 1280x720 -> 2560x2048 Pas de sortie Composite Capteur Mégapixel: sortie Numérique native Sortie Numérique = technologie IP Flux Digital vers enregistrement Digital Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 14 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

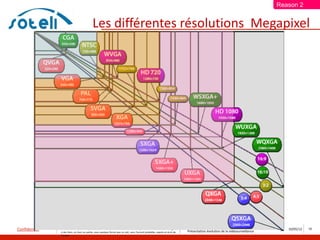

- 15. Reason 2 Les différentes résolutions Megapixel Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 15 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

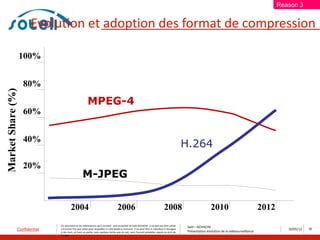

- 16. Reason 3 Evolution et adoption des format de compression 100% 80% Market Share (%) MPEG-4 60% 40% H.264 20% M-JPEG 2004 2006 2008 2010 2012 Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 16 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

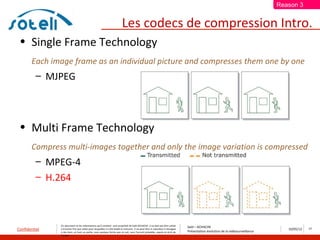

- 17. Reason 3 Les codecs de compression Intro. • Single Frame Technology Each image frame as an individual picture and compresses them one by one – MJPEG • Multi Frame Technology Compress multi-images together and only the image variation is compressed – MPEG-4 – H.264 Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 17 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

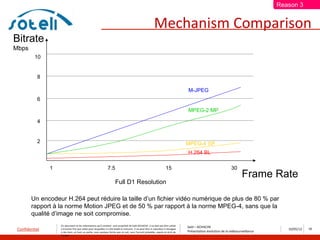

- 18. Reason 3 Mechanism Comparison Bitrate Mbps 10 8 M-JPEG 6 MPEG-2 MP 4 2 MPEG-4 SP H.264 BL 1 7.5 15 30 Frame Rate Full D1 Resolution Un encodeur H.264 peut réduire la taille d’un fichier vidéo numérique de plus de 80 % par rapport à la norme Motion JPEG et de 50 % par rapport à la norme MPEG-4, sans que la qualité d’image ne soit compromise. Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 18 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

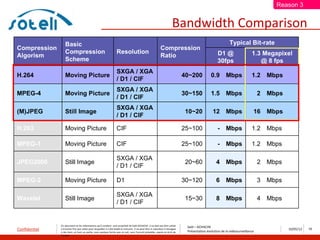

- 19. Reason 3 Bandwidth Comparison Basic Typical Bit-rate Compression Compression Compression Resolution D1 @ 1.3 Megapixel Algorism Ratio Scheme 30fps @ 8 fps SXGA / XGA H.264 Moving Picture 40~200 0.9 Mbps 1.2 Mbps / D1 / CIF SXGA / XGA MPEG-4 Moving Picture 30~150 1.5 Mbps 2 Mbps / D1 / CIF SXGA / XGA (M)JPEG Still Image 10~20 12 Mbps 16 Mbps / D1 / CIF H.263 Moving Picture CIF 25~100 - Mbps 1.2 Mbps MPEG-1 Moving Picture CIF 25~100 - Mbps 1.2 Mbps SXGA / XGA JPEG2000 Still Image 20~60 4 Mbps 2 Mbps / D1 / CIF MPEG-2 Moving Picture D1 30~120 6 Mbps 3 Mbps SXGA / XGA Wavelet Still Image 15~30 8 Mbps 4 Mbps / D1 / CIF Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 19 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur
- 20. Reason 3 Flexible MB Ordering (FMO) Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 20 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

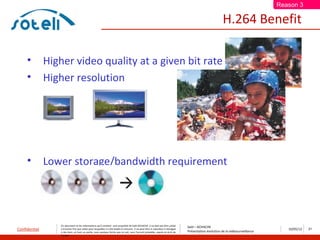

- 21. Reason 3 H.264 Benefit • Higher video quality at a given bit rate • Higher resolution • Lower storage/bandwidth requirement Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 21 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

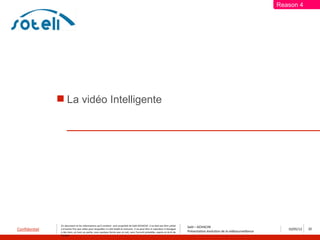

- 22. Reason 4 La vidéo Intelligente Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 22 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

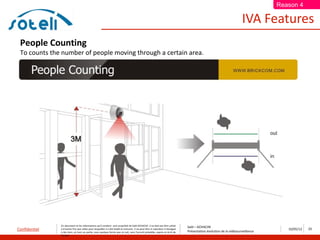

- 23. Reason 4 IVA Features People Counting To counts the number of people moving through a certain area. Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 23 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur
- 24. Reason 4 IVA Features Adding/Missing Object Allows the user to program the camera to track suspicious situations while protecting people, property and assets more efficiently. Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 24 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

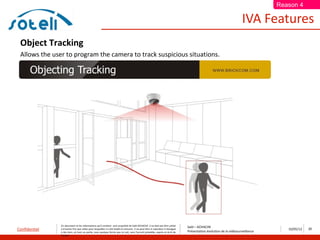

- 25. Reason 4 IVA Features Object Tracking Allows the user to program the camera to track suspicious situations. Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 25 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

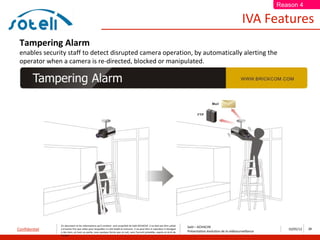

- 26. Reason 4 IVA Features Tampering Alarm enables security staff to detect disrupted camera operation, by automatically alerting the operator when a camera is re-directed, blocked or manipulated. Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 26 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

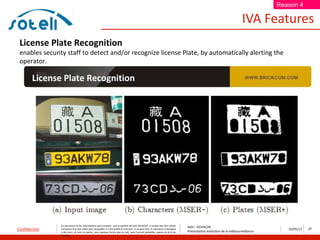

- 27. Reason 4 IVA Features License Plate Recognition enables security staff to detect and/or recognize license Plate, by automatically alerting the operator. License Plate Recognition Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 27 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

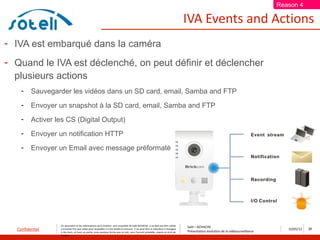

- 28. Reason 4 IVA Events and Actions - IVA est embarqué dans la caméra - Quand le IVA est déclenché, on peut définir et déclencher plusieurs actions - Sauvegarder les vidéos dans un SD card, email, Samba and FTP - Envoyer un snapshot à la SD card, email, Samba and FTP - Activer les CS (Digital Output) - Envoyer un notification HTTP - Envoyer un Email avec message préformaté Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 28 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

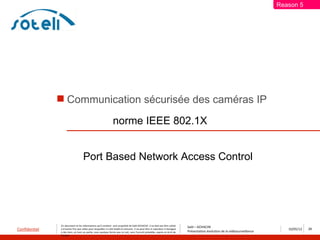

- 29. Reason 5 Communication sécurisée des caméras IP norme IEEE 802.1X Port Based Network Access Control Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 29 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur
- 30. Reason 5 valable aussi pour des connections sans fil de type Wifi extérieur ou WiMax Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 30 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

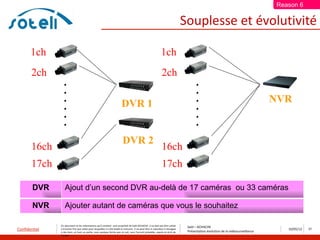

- 31. Reason 6 Souplesse et évolutivité 1ch 1ch 2ch 2ch . . . . . . . . . . . . DVR 1 NVR DVR 2 16ch 16ch 17ch 17ch DVR Ajout d’un second DVR au-delà de 17 caméras ou 33 caméras NVR Ajouter autant de caméras que vous le souhaitez Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 31 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur
- 32. Reason 7 Facilité d’installation Speaker Microphone IP Camera w/ PoE NVR Les standards IEEE 802.3af IEEE 802.3at Alarm Output Sensor Input Power Speaker Supply Microphone Analog Camera DVR Sensor Input Alarm Output Un seul cable pour la vidéo, audio, DIO et l’alimentation électrique par Ethernet (PoE) Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 32 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

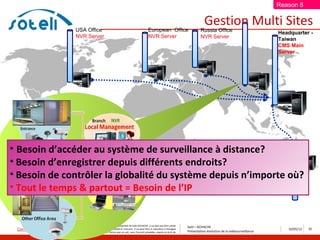

- 33. Reason 8 USA Office European Office Gestion Multi Sites Russia Office Headquarter - NVR Server NVR Server NVR Server Taiwan CMS Main Server • Besoin d’accéder au système de surveillance à distance? • Besoin d’enregistrer depuis différents endroits? • Besoin de contrôler la globalité du système depuis n’importe où? Australian Office NVR Web client NVR Server • Tout le temps & partout = Besoin de l’IP Remote Monitoring Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 33 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

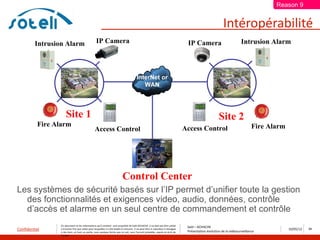

- 34. Reason 9 Intéropérabilité Intrusion Alarm IP Camera IP Camera Intrusion Alarm Site 1 Site 2 Fire Alarm Fire Alarm Access Control Access Control Control Center Les systèmes de sécurité basés sur l’IP permet d’unifier toute la gestion des fonctionnalités et exigences video, audio, données, contrôle d’accès et alarme en un seul centre de commandement et contrôle Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 34 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur
- 35. Conclusion L’avenir appartient aux caméras réseau – et l’avenir se joue aujourd’hui Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 35 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur

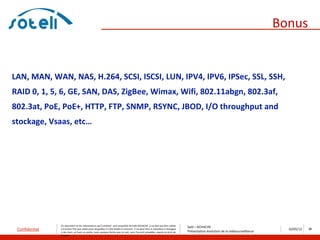

- 36. Bonus LAN, MAN, WAN,NAS, H.264, SCSI, ISCSI, LUN, IPV4, IPV6, IPSec, SSL, SSH, RAID 0, 1, 5, 6, GE, SAN, DAS, ZigBee, Wimax, Wifi, 802.11abgn, 802.3af, 802.3at, PoE, PoE+, HTTP, FTP, SNMP, RSYNC, JBOD, I/O throughput and stockage, Vsaas, etc… Ce document et les informations qu’il contient sont propriété de Saïd ACHACHE. Il ne doit pas être utilisé Saïd – ACHACHE Confidentiel à d’autres fins que celles pour lesquelles il a été établi et transmis. Il ne peut être ni reproduit ni divulgué Présentation évolution de la vidéosurveillance 10/05/12 36 à des tiers, en tout ou partie, sous quelque forme que ce soit, sans l’accord préalable, exprès et écrit de l’auteur
Notes de l'éditeur
- #11 Une caméra analogique haute résolution (4CIF) rencontre des problèmes importants en termes d’entrelacement. En effet, avec un signal vidéo analogique, même branché sur un magnétoscope numérique, toutes les images sont constituées de lignes, chaque image étant composée de deux champs entrelacés. Lorsqu’une image comporte beaucoup de mouvement, elle devient floue. Le flou résulte d’objets en mouvement pendant la prise de vue des deux champs entrelacés. Les caméras réseau utilisent la technologie du « balayage progressif » qui permet d’obtenir une représentation plus nette des objets en mouvement. Cette technologie de prise de vue plus perfectionnée permet de capturer l’image entière en une fois et donc de fournir des images parfaitement nettes, même dans des conditions de mouvement prononcé.
- #13 Let’s begin with the first one, megapixel. We’ve actually mentioned it in the camera evolution section earlier, you can not find a megapixel camera sensor with composite output because of the construction of the megapixel sensor itself. All the streaming images are out through a digital interface only output. In this case, if the megapixel is a new trend, and allows you to see videos more clearly, the only solution for you is to get into IP surveillance as this is true digital to digital recording and retains the greatest picture quality available.
- #14 Let’s begin with the first one, megapixel. We’ve actually mentioned it in the camera evolution section earlier, you can not find a megapixel camera sensor with composite output because of the construction of the megapixel sensor itself. All the streaming images are out through a digital interface only output. In this case, if the megapixel is a new trend, and allows you to see videos more clearly, the only solution for you is to get into IP surveillance as this is true digital to digital recording and retains the greatest picture quality available.
- #15 Let’s begin with the first one, megapixel. We’ve actually mentioned it in the camera evolution section earlier, you can not find a megapixel camera sensor with composite output because of the construction of the megapixel sensor itself. All the streaming images are out through a digital interface only output. In this case, if the megapixel is a new trend, and allows you to see videos more clearly, the only solution for you is to get into IP surveillance as this is true digital to digital recording and retains the greatest picture quality available.
- #16 L’industrie de la sécurité bénéficie ainsi d’images parfaitement nettes offrant un niveau de détail exceptionnel. On dit que le Mégapixel élimine Virtuellement les caméras PTZ Let’s begin with the first one, megapixel. We’ve actually mentioned it in the camera evolution section earlier, you can not find a megapixel camera sensor with composite output because of the construction of the megapixel sensor itself. All the streaming images are out through a digital interface only output. In this case, if the megapixel is a new trend, and allows you to see videos more clearly, the only solution for you is to get into IP surveillance as this is true digital to digital recording and retains the greatest picture quality available.
- #17 Le codec historique est le M-JPEG Depuis une 10 aine d’années, MPEG-4 a remplacé le M-JPEG au fur et à mesure des exigences et des besoins en termes de qualité d’images. Le dernier arrivé (2003) est le codec H.264 qui est une version évoluée du MPEG-4. On parle aussi de H.264/MPEG-4 Part 10 or AVC (Advanced Video Coding) Le H264 a été développé pour des applications de hautes définitions. H.264 is perhaps best known as being one of the codec standards for Blu-ray Discs ; all Blu-ray Disc players must be able to decode H.264.
- #21 Une compensation de mouvement pouvant utiliser 7 tailles de blocs différentes (16×16, 16×8, 8×16, 8×8, 8×4, 4×8, 4×4) permet une segmentation très précise de zones se déplaçant. MPEG-4:16x16 pixel H.264:4x4 pixel
- #23 The reason for using IP is for video intelligence or what is called video analytics. Only the images that are digitized and compressed can be analyzed by the software, and that’s another reason why we need to move towards IP solutions, moving the video intelligence to the edge of the network. In IP surveillance, all the analytic processing is done within the camera itself prior to compressing the video will be streamed and analyzed in the control center. It actually saves lots of CPU loading for the Network Video Recorder and in turn saves you money.
- #30 Avec une caméra analogique, le signal vidéo est acheminé via un câble coaxial sans cryptage ni authentification. Avec cet équipement, n’importe qui peut intercepter le flux vidéo ou pire, remplacer le signal d’une caméra par un autre signal vidéo (comme dans le film Ocean’s Eleven). Dans le cas d’une caméra réseau, le flux vidéo envoyé sur le réseau peut être crypté par la caméra afin d’empêcher toute capture ou manipulation par un tiers. Le système peut également être configuré pour authentifier la connexion avec des certificats de cryptage qui acceptent uniquement une caméra réseau spécifique, ce qui permet d’éliminer la possibilité de piratage de la ligne. La caméra réseau peut également ajouter des filigranes numériques cryptés au flux de données vidéo contenant notamment des informations sur l’image, l’heure, le lieu, les utilisateurs et les alarmes afin de fournir une trace de preuve. Il existe également une norme d’authentification, IEEE 802.1X, qui est largement adoptée sur le marché. Les caméras analogiques offrent-elles l’une ou l’autre des ces fonctionnalités hautement avancées ? La réponse est non.
- #31 Principe général de fonctionnement En s'appuyant sur le protocole EAP pour le transport des informations d'identification en mode client/serveur, et sur un serveur d'identification (tel que RADIUS , TACACS , CAS , etc.) le déploiement de l'IEEE 802.1X fournit une couche de sécurité pour l'utilisation des réseaux câblés et sans fil. Si un équipement réseau actif, tel qu'un commutateur réseau ou une borne Wi-Fi est compatible avec la norme IEEE 802.1X, il est possible de contrôler l'accès à chacun de ses ports (PAE). Indépendamment du type de connexion, chaque port se comporte alors comme une bascule à deux états : un état contrôlé en cas de succès d'identification et un état non contrôlé. Principe de mise en œuvre La mise en œuvre d'un contrôle d'accès par port 802.1X nécessite l'activation du standard IEEE 802.1X sur : les commutateurs réseau ou les points d’accès sans fil (clients d'identification) ; chaque point terminal appelé « supplicant » en EAP ordinateur hôte (et éventuellement chaque imprimante, PDA , équipement VOIP , etc.) ; le serveur d'identification chargé de valider l'identité de l'utilisateur du port ; la norme 802.1X ne présente qu'un seul exemple de protocole : RADIUS , seule mise en œuvre actuelle.
- #32 For example, When you go all the trouble to complete installation of one analog system, you might get the call from end user not long after saying that they want to add another camera.
- #33 Avec un câble réseau, nous transmettons tous les flux vidéo, audio, les signaux numériques et l'alimentation! Un seul câble au lieu de trois, Avantage: Une installation facile, d’où une économie en termes de coûts d’installation et de câblage. Grace au PoE: les caméras peuvent disposer d’une alimentation de secours centralisée depuis la salle de serveurs, ce qui leur permet de conti- nuer à fonctionner en cas de panne d’alimentation. With one network cable, it takes cares of all the video, audio, digital signal transmission and power supply! One single line instead of three, and easy installation equals to less installation hours, less money to spend ! Normalement, le flux vidéo analogique est acheminé via un câble coaxial coûteux, une fibre optique propriétaire, ou via un équipement sans fil. Pour ces méthodes, la distance influe sur la qualité de l’image. L’ajout de puissance, d’entrées-sorties et de flux audio complique davantage cette situation. Les systèmes numériques IP standard permettent d’éliminer ces obstacles à un prix bien inférieur et en offrant beaucoup plus d’options. Tout comme pour l’affichage d’images sur des sites Web depuis n’importe où dans le monde, la caméra réseau produit des images numériques dont la qualité n’est pas réduite par la distance. Les réseaux IP constituent une technologie établie, standardisée et comparativement peu coûteuse. A la différence des systèmes analogiques, les flux vidéo IP peuvent être routés partout dans le monde, grâce à diverses infrastructures normalisées interopérables, notamment les réseaux fixes et sans fil. De nombreux flux de différents types peuvent être transmis sur la même ligne car la communication s’effectue par paquets. Les nouvelles méthodes de construction permettent aujourd’hui de disposer d’un câblage de données de catégorie 5 à bas prix ; un seul câble peut donc acheminer des centaines de flux vidéo simultanés à une fréquence d’image maximale pour un taux de transfert Ethernet de 1 gigaoctet. L’approche IP facilite l’intégration des applications de vidéo réseau avec d’autres systèmes et applications sur IP, notamment les systèmes de gestion des bâtiments, les systèmes de contrôle d’accès et les solutions industrielles sur IP.
- #34 If we are only considering a single site application, then traditional CCTV can provide a high performance solution. However, it they might have certain limitations when applying in a multi-site management control application. In contrast, a multi-site monitoring and managing system is a key value of using an IP surveillance in this case. To get the video anytime, anywhere, you need an IP solution. Please see this application diagram. You can have a NVR recording in each of the local sites as needed, and then stream all the data to a control center server for remote site backup and management. People in different locations can also do review and certain controls of the video by authorization login. Therefore, basically there are very few points about NVR multi-site management, 1. If you need to access surveillance system form the remote site, 2. if you need to record at different locations, and 3. if you need to control the entire system from any locations. To sum this up, if you need those requirements anytime, anywhere, then you need an IP solution!
- #35 And not to forget that we are in the world where network technology get advanced faster than you could imagine. Not only video surveillance, but also access control and alarm system are now all moving toward IP .
- #36 Alors que la gestion de la sécurité sur les réseaux IP se développe tant dans la compréhension que la mise en œuvre, elle représente l’avenir de la gestion de sécurité avancée. De son côté, la caméra analogique affiche un manque de souplesse et de performances qui ne répond plus aux exigences de cette nouvelle ère. Les capacités des caméras réseau dépassant très largement les capacités d’intelligence, de qualité d’image et de numérisation vidéo des magnétoscopes numériques, les systèmes peuvent évoluer bien plus facilement, leurs utilisateurs pourront tirer profit des serveurs standard peu coûteux pour l’enregistrement et le stockage, et choisir parmi une large gamme de logiciels d’analyse et de gestion vidéo. Cette évolution vers des systèmes ouverts et l’abandon des magnétoscopes numériques privés, conjugués aux avantages de la mise en réseau, de l’imagerie numérique et de l’intelligence des caméras, donneront une forte impulsion à l’adoption rapide et progressive des caméras réseau et de leurs innombrables atouts.
