1. Modèle numérique et suivis
énergétiques, analyses paramétriques
et prévisions des coûts de l’énergie.
Présentation de M. Christian GERARD , EDF
Dans le cadre de la matinée technique IFPEB –
CSTB du 28 novembre 2012.
28/11/2012 1

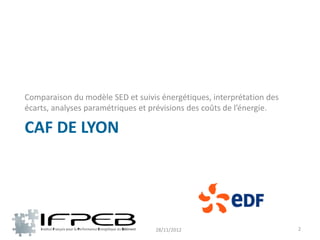

2. Comparaison du modèle SED et suivis énergétiques, interprétation des
écarts, analyses paramétriques et prévisions des coûts de l’énergie.
CAF DE LYON
28/11/2012 2

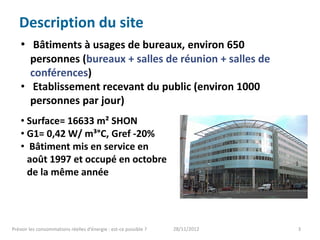

3. Description du site
• Bâtiments à usages de bureaux, environ 650
personnes (bureaux + salles de réunion + salles de
conférences)
• Etablissement recevant du public (environ 1000
personnes par jour)
• Surface= 16633 m² SHON
• G1= 0,42 W/ m³°C, Gref -20%
• Bâtiment mis en service en
août 1997 et occupé en octobre
de la même année
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 3

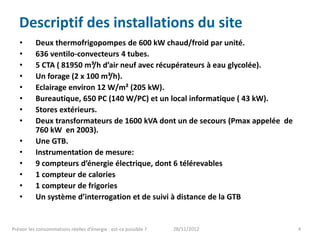

4. Descriptif des installations du site
• Deux thermofrigopompes de 600 kW chaud/froid par unité.
• 636 ventilo-convecteurs 4 tubes.
• 5 CTA ( 81950 m³/h d’air neuf avec récupérateurs à eau glycolée).
• Un forage (2 x 100 m³/h).
• Eclairage environ 12 W/m² (205 kW).
• Bureautique, 650 PC (140 W/PC) et un local informatique ( 43 kW).
• Stores extérieurs.
• Deux transformateurs de 1600 kVA dont un de secours (Pmax appelée de
760 kW en 2003).
• Une GTB.
• Instrumentation de mesure:
• 9 compteurs d’énergie électrique, dont 6 télérevables
• 1 compteur de calories
• 1 compteur de frigories
• Un système d’interrogation et de suivi à distance de la GTB
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 4

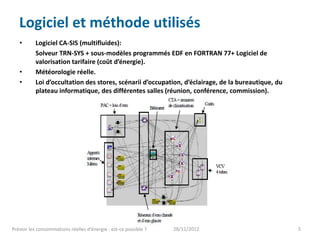

5. Logiciel et méthode utilisés
• Logiciel CA-SIS (multifluides):
Solveur TRN-SYS + sous-modèles programmés EDF en FORTRAN 77+ Logiciel de
valorisation tarifaire (coût d’énergie).
• Météorologie réelle.
• Loi d’occultation des stores, scénarii d’occupation, d’éclairage, de la bureautique, du
plateau informatique, des différentes salles (réunion, conférence, commission).
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 5

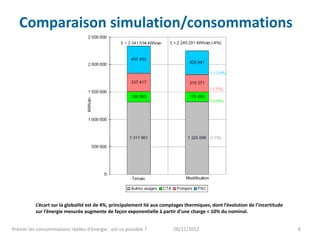

6. Comparaison simulation/consommations
L’écart sur la globalité est de 4%, principalement lié aux comptages thermiques, dont l’évolution de l’incertitude
sur l’énergie mesurée augmente de façon exponentielle à partir d’une charge < 10% du nominal.
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 6

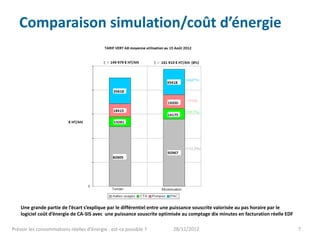

7. Comparaison simulation/coût d’énergie
Une grande partie de l’écart s’explique par le différentiel entre une puissance souscrite valorisée au pas horaire par le
logiciel coût d’énergie de CA-SIS avec une puissance souscrite optimisée au comptage dix minutes en facturation réelle EDF
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 7

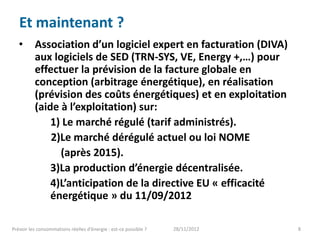

8. Et maintenant ?
• Association d’un logiciel expert en facturation (DIVA)
aux logiciels de SED (TRN-SYS, VE, Energy +,…) pour
effectuer la prévision de la facture globale en
conception (arbitrage énergétique), en réalisation
(prévision des coûts énergétiques) et en exploitation
(aide à l’exploitation) sur:
1) Le marché régulé (tarif administrés).
2)Le marché dérégulé actuel ou loi NOME
(après 2015).
3)La production d’énergie décentralisée.
4)L’anticipation de la directive EU « efficacité
énergétique » du 11/09/2012
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 8

9. Focus sur la LOI NOME
 La loi NOME du 7 décembre 2010 instaure
 Une utilisation des vrais heures creuses (volume ARENH) dans
l’article 1.
 Une réflexion sur la capacité d’effacement, article 4.
 La disparition des tarifs verts et jaunes pour les clients grandes
entreprises au 31 décembre 2015, article 14.
A noter que l’annexe 11 de la directive européenne de l’efficacité
énergétique du 11/09/2012 appuie fortement sur l’effacement.
 Remarque
 Les solutions de stockage et d’effacement sont mieux valorisées
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 9

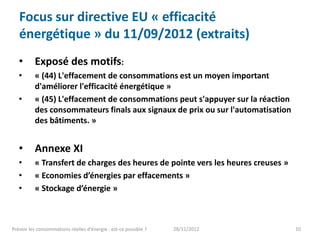

10. Focus sur directive EU « efficacité
énergétique » du 11/09/2012 (extraits)
• Exposé des motifs:
• « (44) L'effacement de consommations est un moyen important
d'améliorer l'efficacité énergétique »
• « (45) L'effacement de consommations peut s'appuyer sur la réaction
des consommateurs finals aux signaux de prix ou sur l'automatisation
des bâtiments. »
• Annexe XI
• « Transfert de charges des heures de pointe vers les heures creuses »
• « Economies d’énergies par effacements »
• « Stockage d’énergie »
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 10

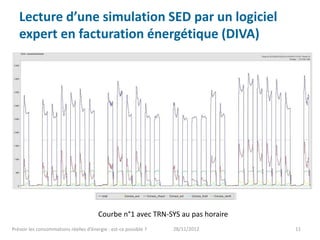

11. Lecture d’une simulation SED par un logiciel
expert en facturation énergétique (DIVA)
Courbe n°1 avec TRN-SYS au pas horaire
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 11

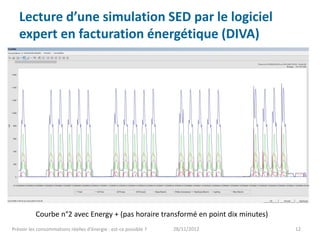

12. Lecture d’une simulation SED par le logiciel
expert en facturation énergétique (DIVA)
Courbe n°2 avec Energy + (pas horaire transformé en point dix minutes)
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 12

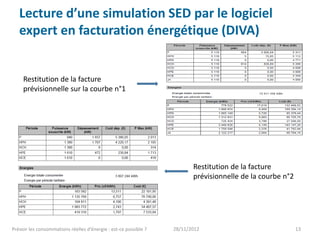

13. Lecture d’une simulation SED par le logiciel
expert en facturation énergétique (DIVA)
Restitution de la facture
prévisionnelle sur la courbe n°1
Restitution de la facture
prévisionnelle de la courbe n°2
Prévoir les consommations réelles d’énergie : est-ce possible ? 28/11/2012 13

14. Nous rejoindre pour en savoir plus…
MERCI DE VOTRE ATTENTION
28/11/2012 14
