Comment gerer-l'energie fr

Le document décrit la mise en œuvre d'un système de gestion de l'énergie (SGE) selon la norme ISO 50001, détaillant son importance pour l'analyse de la consommation énergétique, l'optimisation des factures et l'amélioration de la productivité. Il aborde également les économies potentielles, les audits énergétiques nécessaires, et les stratégies de gestion à déployer pour un suivi efficace et continu des performances énergétiques. De plus, le document mentionne des cas d'application spécifiques dans des environnements industriels et commerciaux.

Intégrer la présentation

Téléchargé 143 fois
Comment mettre en oeuvre un Système de Gestion d’énergie 1

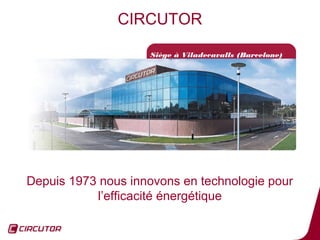

CIRCUTOR Siège à Viladecavalls (Barcelone) Depuis 1973 nous innovons en technologie pour l’efficacité énergétique 2

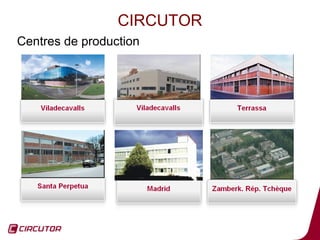

CIRCUTOR Centres de production 3

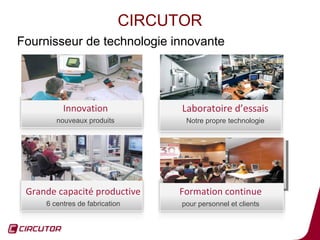

CIRCUTOR Fournisseur de technologie innovante Innovation Laboratoire d’essais nouveaux produits Notre propre technologie Grande capacité productive Formation continue 6 centres de fabrication pour personnel et clients 4
CIRCUTOR Plus de 3000 produits Mesure et contrôle électrique Protection et contrôle Qualité et Mesurage 5 divisions de Compensation d'énergie produits réactive et filtrage Qui apportent des d'harmoniques solutions à tout processus de génération, transport et consommation de l’énergie Recharge intelligente de électrique véhicules électriques 5

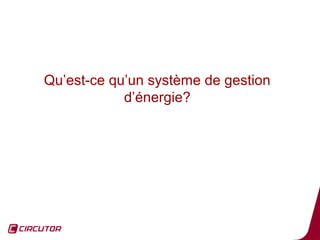

Qu’est-ce qu’un système de gestion d’énergie? 6
Qu’est-ce qu’un Système de Gestion d’énergie? Système de gestion d’énergie selon ISO 50001 Système de gestion d’énergie selon ISO 50001 Ensemble d’éléments avec une interrelation ou qui interagissent entre Ensemble d’éléments avec une interrelation ou qui interagissent entre eux pour établir la politique énergétique, les objectifs énergétiques et les eux pour établir la politique énergétique, les objectifs énergétiques et les processus et procédures pour atteindre ces objectifs. processus et procédures pour atteindre ces objectifs. Pour ce faire, il faut Système de mesure, supervision et Système de mesure, supervision et gestion de l’énergie gestion de l’énergie 7

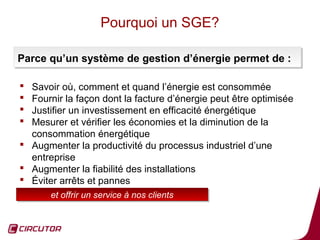

Pourquoi un SGE? Parce qu’un système de gestion d’énergie permet de : Parce qu’un système de gestion d’énergie permet de :  Savoir où, comment et quand l’énergie est consommée  Fournir la façon dont la facture d’énergie peut être optimisée  Justifier un investissement en efficacité énergétique  Mesurer et vérifier les économies et la diminution de la consommation énergétique  Augmenter la productivité du processus industriel d’une entreprise  Augmenter la fiabilité des installations  Éviter arrêts et pannes et offrir un service à nos clients et offrir un service à nos clients 8

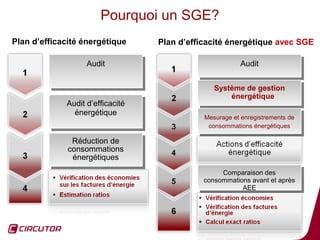

Pourquoi un SGE? Plan d’efficacité énergétique Plan d’efficacité énergétique avec SGE Audit Audit Audit Audit Système de gestion Système de gestion énergétique énergétique Audit d’efficacité Audit d’efficacité énergétique énergétique Mesurage et enregistrements de Mesurage et enregistrements de consommations énergétiques consommations énergétiques Réduction de Réduction de consommations consommations énergétiques énergétiques Comparaison des Comparaison des consommations avant et après consommations avant et après AEE AEE 9
Économies associées à un SGE 10
Comment puis-je économiser avec un SGE SCENE En évitant des En gérant la arrêts de facture d’énergie processus électrique En aidant la maintenance à Économies monétaires éviter arrêts et pannes dérivées de la mesure et de l’intervention sur la facture d’énergie SGE SGE électrique Competences En dédiant les En gérant les investissements à usages de l’activité de l’entreprise l’énergie La réduction des Économies dérivées de la consommations mesure et des actions électriques implique de d’EE sur les usages décharger les installations 11

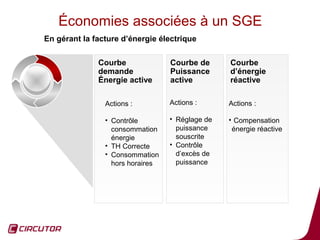

Économies associées à un SGE En gérant la facture d’énergie électrique Courbe Courbe de Courbe demande Puissance d’énergie Énergie active active réactive Actions : Actions : Actions : • Contrôle • Réglage de • Compensation consommation puissance énergie réactive énergie souscrite • TH Correcte • Contrôle • Consommation d’excès de hors horaires puissance 12

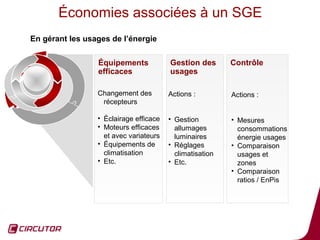

Économies associées à un SGE En gérant les usages de l’énergie Équipements Gestion des Contrôle efficaces usages Changement des Actions : Actions : récepteurs • Éclairage efficace • Gestion • Mesures • Moteurs efficaces allumages consommations et avec variateurs luminaires énergie usages • Équipements de • Réglages • Comparaison climatisation climatisation usages et • Etc. • Etc. zones • Comparaison ratios / EnPis 14

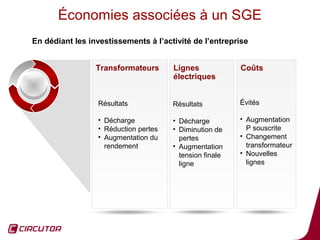

Économies associées à un SGE En dédiant les investissements à l’activité de l’entreprise Transformateurs Lignes Coûts électriques Résultats Résultats Évités • Décharge • Décharge • Augmentation • Réduction pertes • Diminution de P souscrite • Augmentation du pertes • Changement rendement • Augmentation transformateur tension finale • Nouvelles ligne lignes 15

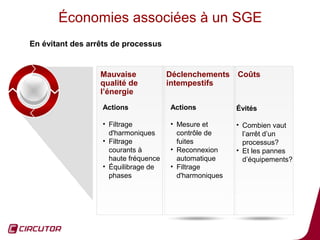

Économies associées à un SGE En évitant des arrêts de processus Mauvaise Déclenchements Coûts qualité de intempestifs l’énergie Actions Actions Évités • Filtrage • Mesure et • Combien vaut d'harmoniques contrôle de l’arrêt d’un • Filtrage fuites processus? courants à • Reconnexion • Et les pannes haute fréquence automatique d’équipements? • Équilibrage de • Filtrage phases d'harmoniques 16

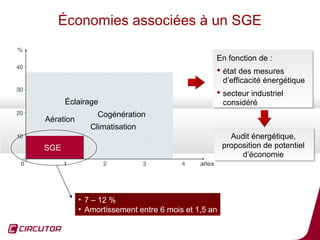

Économies associées à un SGE En fonction de :: En fonction de  état des mesures  état des mesures d’efficacité énergétique d’efficacité énergétique  secteur industriel  secteur industriel Éclairage considéré considéré Cogénération Aération Climatisation Audit énergétique, Audit énergétique, SGE proposition de potentiel proposition de potentiel d’économie d’économie • 7 – 12 % • Amortissement entre 6 mois et 1,5 an 17

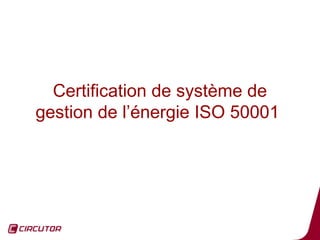

Certification de système de gestion de l’énergie ISO 50001 18
Certification de systèmes de gestion d’énergie ISO 50001 Amélioration Politique Politique Audit Audit continue énergétique énergétique énergétique énergétique Planification Planification Mise en oeuvre et Mise en oeuvre et exploitation exploitation Révision par la Révision par la Direction Direction Audit interne Audit interne Vérification Vérification Plan de Plan de monitorage monitorage Action corrective Action corrective et préventive et préventive 19

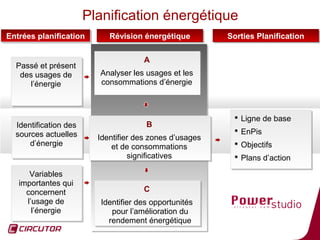

Planification énergétique Entrées planification Entrées planification Révision énergétique Révision énergétique Sorties Planification Sorties Planification AA Passé et présent Passé et présent des usages de des usages de Analyser les usages et les Analyser les usages et les l’énergie l’énergie consommations d’énergie consommations d’énergie  Ligne de base  Ligne de base Identification des Identification des B B sources actuelles  EnPis  EnPis sources actuelles Identifier des zones d’usages Identifier des zones d’usages d’énergie d’énergie et de consommations  Objectifs  Objectifs et de consommations significatives significatives  Plans d’action  Plans d’action Variables Variables importantes qui importantes qui concernent C C concernent l’usage de l’usage de Identifier des opportunités Identifier des opportunités l’énergie l’énergie pour l’amélioration du pour l’amélioration du rendement énergétique rendement énergétique 20

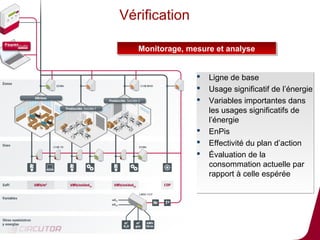

Vérification Monitorage, mesure et analyse Monitorage, mesure et analyse  Ligne de base  Usage significatif de l’énergie  Variables importantes dans les usages significatifs de l’énergie  EnPis  Effectivité du plan d’action  Évaluation de la consommation actuelle par rapport à celle espérée 21

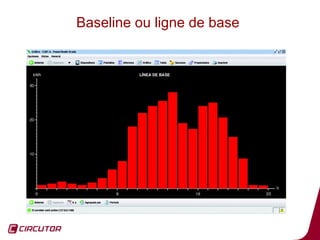

Baseline ou ligne de base 22

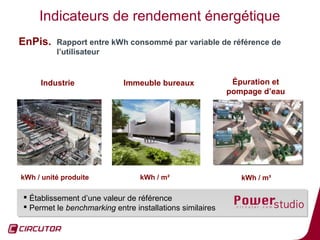

Indicateurs de rendement énergétique EnPis. Rapport entre kWh consommé par variable de référence de l’utilisateur Industrie Immeuble bureaux Épuration et pompage d’eau kWh / unité produite kWh / m² kWh / m³  Établissement d’une valeur de référence  Établissement d’une valeur de référence  Permet le benchmarking entre installations similaires  Permet le benchmarking entre installations similaires 23

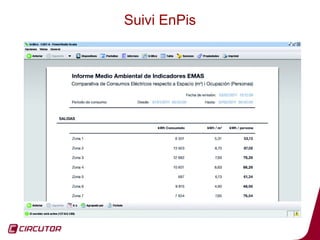

Suivi EnPis 24

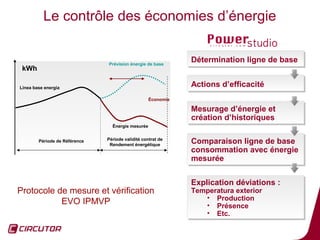

Le contrôle des économies d’énergie Prévision énergie de base Détermination ligne de base Détermination ligne de base kWh Línea base energía Actions d’efficacité Actions d’efficacité Économie Mesurage d’énergie et Mesurage d’énergie et création d’historiques création d’historiques Énergie mesurée Période de Référence Période validité contrat de Rendement énergétique Comparaison ligne de base Comparaison ligne de base consommation avec énergie consommation avec énergie mesurée mesurée Explication déviations :: Explication déviations Protocole de mesure et vérification Temperatura exterior Temperatura exterior •• Production Production EVO IPMVP •• Présence Présence •• Etc. Etc. 26
Comment est implanté un SGE 27

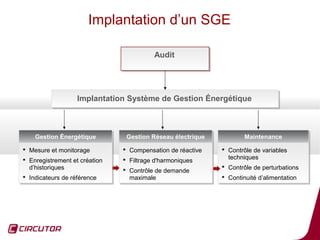

Implantation d’un SGE Audit Audit Implantation Système de Gestion Énergétique Implantation Système de Gestion Énergétique Gestion Énergétique Gestion Énergétique Gestion Réseau électrique Gestion Réseau électrique Maintenance Maintenance   Mesure et monitorage Mesure et monitorage   Compensation de réactive Compensation de réactive  Contrôle de variables  Contrôle de variables techniques techniques   Enregistrement et création Enregistrement et création   Filtrage d'harmoniques Filtrage d'harmoniques d’historiques d’historiques  Contrôle de demande  Contrôle de perturbations  Contrôle de perturbations  Contrôle de demande  Indicateurs de référence  Indicateurs de référence maximale maximale  Continuité d’alimentation  Continuité d’alimentation 28

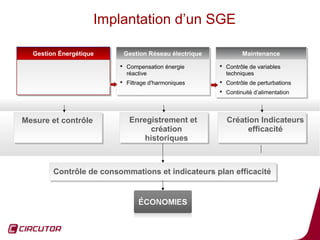

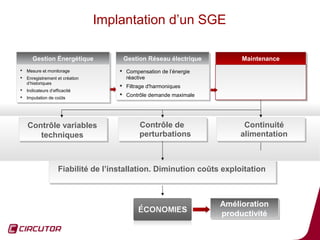

Implantation d’un SGE Gestion Énergétique Gestion Énergétique Gestion Réseau électrique Gestion Réseau électrique Maintenance Maintenance  Compensation énergie  Compensation énergie  Contrôle de variables  Contrôle de variables réactive réactive techniques techniques  Filtrage d'harmoniques  Filtrage d'harmoniques  Contrôle de perturbations  Contrôle de perturbations  Continuité d’alimentation  Continuité d’alimentation Mesure et contrôle Mesure et contrôle Enregistrement et Enregistrement et Création Indicateurs Création Indicateurs création création efficacité efficacité historiques historiques Contrôle de consommations et indicateurs plan efficacité Contrôle de consommations et indicateurs plan efficacité 29

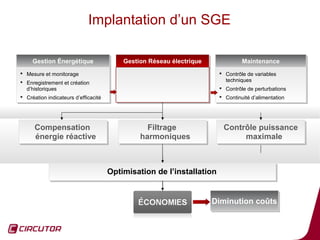

Implantation d’un SGE Gestion Énergétique Gestion Énergétique Gestion Réseau électrique Gestion Réseau électrique Maintenance Maintenance  Mesure et monitorage Mesure et monitorage  Contrôle de variables  Contrôle de variables  techniques techniques  Enregistrement et création Enregistrement et création d’historiques d’historiques  Contrôle de perturbations  Contrôle de perturbations  Création indicateurs d’efficacité  Création indicateurs d’efficacité  Continuité d’alimentation  Continuité d’alimentation Compensation Compensation Filtrage Filtrage Contrôle puissance Contrôle puissance énergie réactive énergie réactive harmoniques harmoniques maximale maximale Optimisation de l’installation Optimisation de l’installation Diminution coûts Diminution coûts 30
Implantation d’un SGE Gestion Énergétique Gestion Énergétique Gestion Réseau électrique Gestion Réseau électrique Maintenance Maintenance  Mesure et monitorage Mesure et monitorage  Compensation de l’énergie  Compensation de l’énergie  Enregistrement et création Enregistrement et création réactive réactive d’historiques d’historiques  Filtrage d'harmoniques  Filtrage d'harmoniques  Indicateurs d’efficacité Indicateurs d’efficacité  Imputation de coûts  Contrôle demande maximale  Contrôle demande maximale Imputation de coûts Contrôle variables Contrôle variables Contrôle de Contrôle de Continuité Continuité techniques techniques perturbations perturbations alimentation alimentation Fiabilité de l’installation. Diminution coûts exploitation Fiabilité de l’installation. Diminution coûts exploitation Amélioration Amélioration productivité productivité 31
Audit énergétique 32

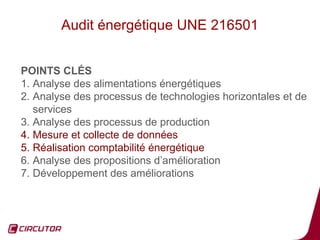

Audit énergétique UNE 216501 POINTS CLÉS 1. Analyse des alimentations énergétiques 2. Analyse des processus de technologies horizontales et de services 3. Analyse des processus de production 4. Mesure et collecte de données 5. Réalisation comptabilité énergétique 6. Analyse des propositions d’amélioration 7. Développement des améliorations 33

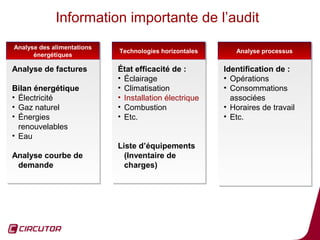

Information importante de l’audit Analyse des alimentations Analyse des alimentations Technologies horizontales Technologies horizontales Analyse processus Analyse processus énergétiques énergétiques Analyse de factures État efficacité de : Identification de : • Éclairage • Opérations Bilan énergétique • Climatisation • Consommations • Électricité • Installation électrique associées • Gaz naturel • Combustion • Horaires de travail • Énergies • Etc. • Etc. renouvelables • Eau Liste d’équipements Analyse courbe de (Inventaire de demande charges) 34

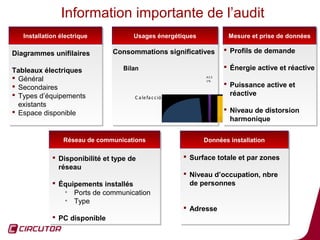

Information importante de l’audit Installation électrique Installation électrique Usages énergétiques Usages énergétiques Mesure et prise de données Mesure et prise de données Diagrammes unifilaires Consommations significatives  Profils de demande Tableaux électriques Bilan  Énergie active et réactive  Général ACS 1%  Secondaires  Puissanceión Ilum ina c active et  Types d’équipements réactive C a le fa c c ión existants  Espace disponible  Niveau de distorsion harmonique O fim á tic a Réseau de communications Réseau de communications Données installation Données installation O tros  Disponibilité et type de  Surface totale et par zones Aire Ac ondic iona do réseau  Niveau d’occupation, nbre  Équipements installés de personnes • Ports de communication • Type  Adresse  PC disponible 35
Réalisation des mesures Tableau général Tableau général Charges significatives Charges significatives Tableaux secondaires Tableaux secondaires 36

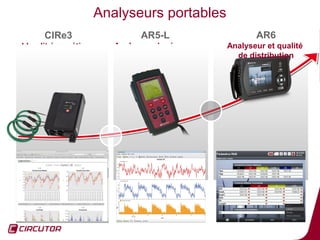

Analyseurs portables CIRe3 AR5-L AR6 L'audit énergétique Analyseur de réseaux Analyseur et qualité de distribution 37

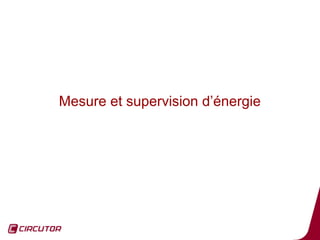

Mesure et supervision d’énergie 38

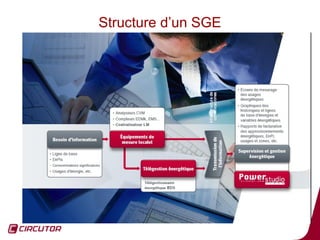

Structure d’un SGE 39
Appareils de mesure Équipements de mesure Analyseurs + Qualité d’alimentation Compteurs d'énergie Centralisateurs Auxiliaires 40
Appareils de mesure Compteurs d’alimentation Intégration  Télégestionnaire Sondes Énergie thermique 41

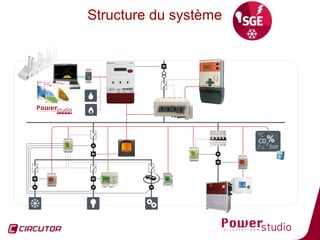

Structure du système 42
Structure du système Télégestion énergétique 43

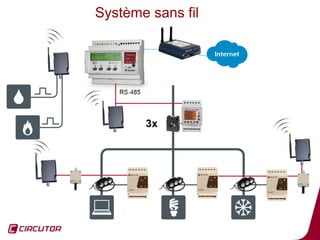

Système sans fil 44
Structure du système Télégestion énergétique GENERAL 45
Optimisation de l’installation 46
Contrôle de puissance EDS CPP EDS CPP EDS CPP  Contrôle de la  Contrôle de la Puissance Puissance consommée consommée  Évite de  Évite de dépasser la dépasser la puissance puissance souscrite souscrite EDS  Contrôle  Contrôle énergétique énergétique 47

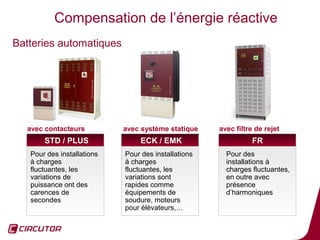

Compensation de l’énergie réactive Batteries automatiques avec contacteurs avec système statique avec filtre de rejet STD / PLUS ECK / EMK FR Pour des installations Pour des installations Pour des à charges à charges installations à fluctuantes, les fluctuantes, les charges fluctuantes, variations de variations sont en outre avec puissance ont des rapides comme présence carences de équipements de d’harmoniques secondes soudure, moteurs pour élévateurs,… 48

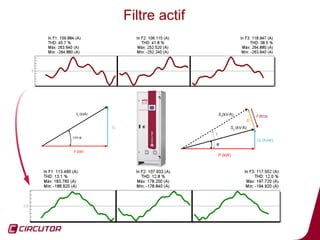

Filtre actif 49
Projets de gestion d’énergie 50

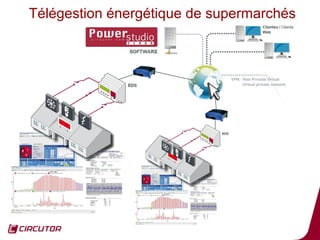

Télégestion énergétique de supermarchés 51

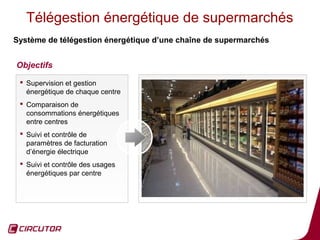

Télégestion énergétique de supermarchés Système de télégestion énergétique d’une chaîne de supermarchés Objectifs  Supervision et gestion énergétique de chaque centre  Comparaison de consommations énergétiques entre centres  Suivi et contrôle de paramètres de facturation d’énergie électrique  Suivi et contrôle des usages énergétiques par centre 52

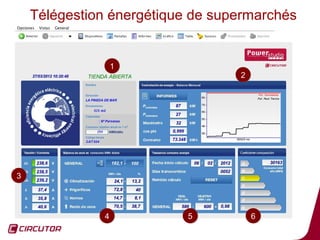

Télégestion énergétique de supermarchés 1 2 3 4 5 6 53

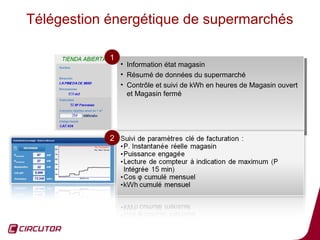

Télégestion énergétique de supermarchés 1 •• Information état magasin Information état magasin •• Résumé de données du supermarché Résumé de données du supermarché •• Contrôle et suivi de kWh en heures de Magasin ouvert Contrôle et suivi de kWh en heures de Magasin ouvert et Magasin fermé et Magasin fermé 2 54

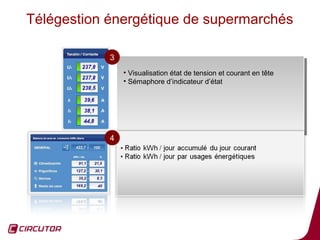

Télégestion énergétique de supermarchés 3 ••Visualisation état de tension et courant en tête Visualisation état de tension et courant en tête ••Sémaphore d’indicateur d’état Sémaphore d’indicateur d’état 4 55
Télégestion énergétique de supermarchés 5 6 30470 Comparaison Consommation réelle générale VS Consommation Objectif Supermarché : kWhobjectif année  Consommation objectif par jour  Consommation objectif par jour =600 kWh/ jour 365  Ratio accumulé consommation journalière  Ratio accumulé consommation journalière kWh accumulé anné 30. 470 = =586 kWh/ jour 365 52 586  Coefficient comparaison énergétique par  Coefficient comparaison énergétique par rapport à objectif rapport à objectif 600 =0,98  56

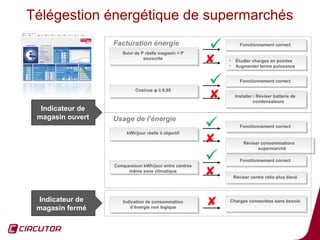

Télégestion énergétique de supermarchés Facturation énergie Suivi de P réelle magasin < P  Fonctionnement correct Fonctionnement correct  Suivi de P réelle magasin < P souscrite souscrite •• Étudier charges en pointes Étudier charges en pointes •• Augmenter terme puissance Augmenter terme puissance  Fonctionnement correct Fonctionnement correct Cosinus φ ≥ 0,95 Cosinus φ ≥ 0,95  Installer //Réviser batterie de Installer Réviser batterie de condensateurs condensateurs Indicateur de magasin ouvert Usage de l’énergie kWh/jour réelle ≤ objectif  Fonctionnement correct Fonctionnement correct kWh/jour réelle ≤ objectif  Réviser consommations Réviser consommations supermarché supermarché Comparaison kWh/jour entre centres  Fonctionnement correct Fonctionnement correct Comparaison kWh/jour entre centres même zone climatique même zone climatique  Réviser centre ratio plus élevé Réviser centre ratio plus élevé Indicateur de magasin fermé Indication de consommation Indication de consommation d’énergie non logique d’énergie non logique  Charges connectées sans besoin Charges connectées sans besoin 57
Télégestion énergétique de supermarchés 58
Comment a été réalisé le SGE 59

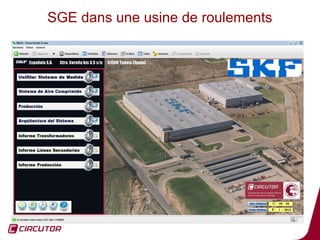

SGE dans une usine de roulements 60

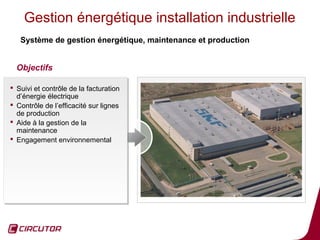

Gestion énergétique installation industrielle Système de gestion énergétique, maintenance et production Objectifs  Suivi et contrôle de la facturation  Suivi et contrôle de la facturation d’énergie électrique d’énergie électrique  Contrôle de l’efficacité sur lignes  Contrôle de l’efficacité sur lignes de production de production  Aide à la gestion de la  Aide à la gestion de la maintenance maintenance  Engagement environnemental  Engagement environnemental 61

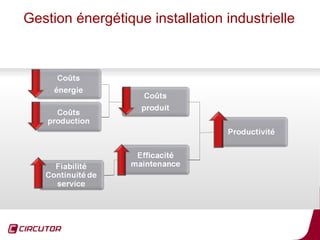

Gestion énergétique installation industrielle 62

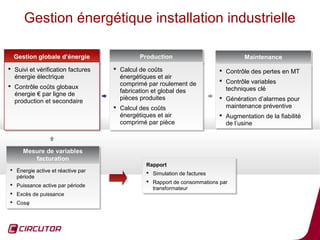

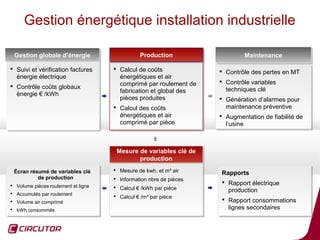

Gestion énergétique installation industrielle Gestion globale d’énergie Gestion globale d’énergie Production Production Maintenance Maintenance  Suivi et vérification factures  Suivi et vérification factures  Calcul de coûts  Calcul de coûts  Contrôle des pertes en MT  Contrôle des pertes en MT énergie électrique énergie électrique énergétiques et air énergétiques et air comprimé par roulement de  Contrôle variables  Contrôle variables  Contrôle coûts globaux  Contrôle coûts globaux comprimé par roulement de fabrication et global des techniques clé techniques clé énergie € par ligne de énergie € par ligne de fabrication et global des pièces produites pièces produites  Génération d’alarmes pour  Génération d’alarmes pour production et secondaire production et secondaire  Calcul des coûts  Calcul des coûts maintenance préventive maintenance préventive énergétiques et air énergétiques et air  Augmentation de la fiabilité  Augmentation de la fiabilité comprimé par pièce comprimé par pièce de l’usine de l’usine Mesure de variables Mesure de variables facturation facturation Rapport Rapport  Énergie active et réactive par  Énergie active et réactive par  Simulation de factures  Simulation de factures période période  Rapport de consommations par  Rapport de consommations par  Puissance active par période  Puissance active par période transformateur transformateur  Excès de puissance  Excès de puissance  Cosφ  Cosφ 63
Gestion énergétique installation industrielle 64
Gestion énergétique installation industrielle Gestion globale d’énergie Gestion globale d’énergie Production Production Maintenance Maintenance  Suivi et vérification factures  Suivi et vérification factures  Calcul de coûts  Calcul de coûts   Contrôle des pertes en MT Contrôle des pertes en MT énergie électrique énergie électrique énergétiques et air énergétiques et air comprimé par roulement de comprimé par roulement de   Contrôle variables Contrôle variables  Contrôle coûts globaux  Contrôle coûts globaux fabrication et global des fabrication et global des techniques clé techniques clé énergie € /kWh énergie € /kWh pièces produites pièces produites   Génération d’alarmes pour Génération d’alarmes pour  Calcul des coûts  Calcul des coûts maintenance préventive maintenance préventive énergétiques et air énergétiques et air   Augmentation de fiabilité de Augmentation de fiabilité de comprimé par pièce comprimé par pièce l’usine l’usine Mesure de variables clé de Mesure de variables clé de production production Écran résumé de variables clé  Mesure de kwh, et m³ air  Mesure de kwh, et m³ air Écran résumé de variables clé Rapports Rapports de production de production  Information nbre de pièces  Information nbre de pièces  Volume pièces roulement et ligne  Rapport électrique  Rapport électrique Volume pièces roulement et ligne  Calcul € /kWh par pièce  Calcul € /kWh par pièce  Accumulés par roulement production production Accumulés par roulement  Calcul € /m³ par pièce  Calcul € /m³ par pièce  Volume air comprimé  Rapport consommations  Rapport consommations Volume air comprimé  kWh consommés lignes secondaires lignes secondaires kWh consommés 65

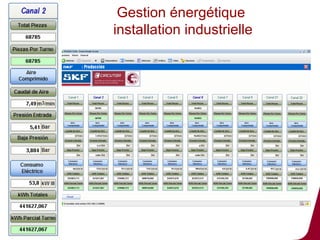

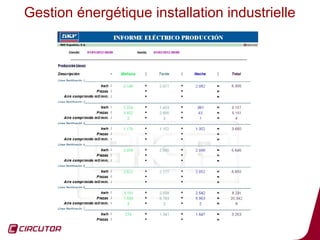

Gestion énergétique installation industrielle 66
Gestion énergétique installation industrielle 67
Gestion énergétique installation industrielle 68

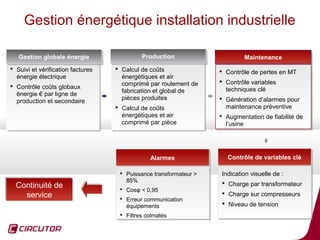

Gestion énergétique installation industrielle Gestion globale énergie Gestion globale énergie Production Production Maintenance Maintenance  Suivi et vérification factures  Suivi et vérification factures  Calcul de coûts  Calcul de coûts   Contrôle de pertes en MT Contrôle de pertes en MT énergie électrique énergie électrique énergétiques et air énergétiques et air comprimé par roulement de comprimé par roulement de   Contrôle variables Contrôle variables  Contrôle coûts globaux  Contrôle coûts globaux fabrication et global de fabrication et global de techniques clé techniques clé énergie € par ligne de énergie € par ligne de pièces produites pièces produites   Génération d’alarmes pour Génération d’alarmes pour production et secondaire production et secondaire  Calcul de coûts  Calcul de coûts maintenance préventive maintenance préventive énergétiques et air énergétiques et air   Augmentation de fiabilité de Augmentation de fiabilité de comprimé par pièce comprimé par pièce l’usine l’usine Alarmes Alarmes Contrôle de variables clé Contrôle de variables clé  Puissance transformateur >  Puissance transformateur > Indication visuelle de :: Indication visuelle de 85% 85% Continuité de Continuité de  Charge par transformateur  Charge par transformateur  Cosφ < 0,95  Cosφ < 0,95 service service  Charge sur compresseurs  Charge sur compresseurs  Erreur communication  Erreur communication équipements  Niveau de tension  Niveau de tension équipements  Filtres colmatés  Filtres colmatés 69

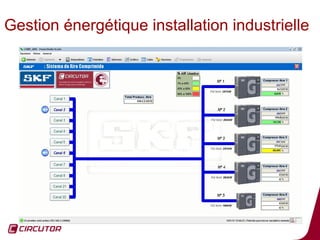

Gestion énergétique installation industrielle 70
Gestion énergétique installation industrielle 71

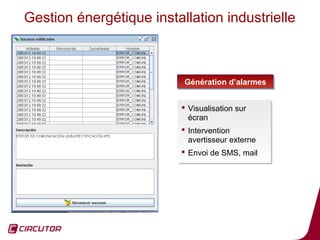

Gestion énergétique installation industrielle Génération d’alarmes Génération d’alarmes  Visualisation sur  Visualisation sur écran écran  Intervention  Intervention avertisseur externe avertisseur externe  Envoi de SMS, mail  Envoi de SMS, mail 72

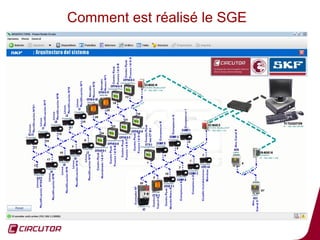

Comment est réalisé le SGE 73

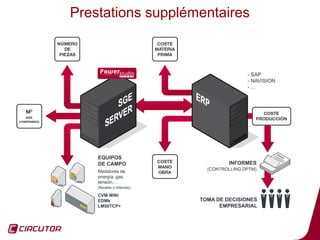

Prestations supplémentaires 74

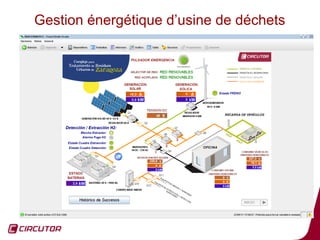

Gestion énergétique d’usine de déchets 75
Gestion énergétique d’usine de déchets Micro-réseau pour alimentation de consommations de bureaux et charge de VE Objectifs  Supervision des équipements de génération  Supervision des consommations  Maintenance de l’usine  Génération de rapports de contrôle 76

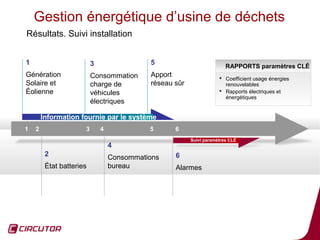

Gestion énergétique d’usine de déchets Résultats. Suivi installation 1 3 5 RAPPORTS paramètres CLÉ Génération Consommation Apport  Coefficient usage énergies Solaire et charge de réseau sûr renouvelables Éolienne véhicules  Rapports électriques et énergétiques électriques Information fournie par le système 1 2 3 4 5 6 Suivi paramètres CLÉ 4 2 Consommations 6 État batteries bureau Alarmes 77

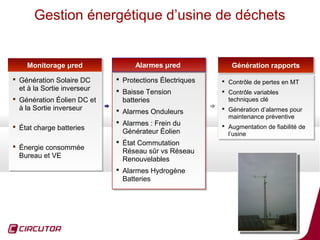

Gestion énergétique d’usine de déchets Monitorage μred Monitorage μred Alarmes μred Alarmes μred Génération rapports Génération rapports  Génération Solaire DC  Génération Solaire DC  Protections Électriques  Protections Électriques  Contrôle de pertes en MT  Contrôle de pertes en MT et à la Sortie inverseur et à la Sortie inverseur  Baisse Tension  Contrôle variables  Baisse Tension  Contrôle variables  Génération Éolien DC et  Génération Éolien DC et batteries batteries techniques clé techniques clé à la Sortie inverseur à la Sortie inverseur  Alarmes Onduleurs  Génération d’alarmes pour  Génération d’alarmes pour  Alarmes Onduleurs maintenance préventive maintenance préventive  Alarmes :: Frein du  Alarmes Frein du  Augmentation de fiabilité de  État charge batteries  État charge batteries  Augmentation de fiabilité de Générateur Éolien Générateur Éolien l’usine l’usine  État Commutation  État Commutation  Énergie consommée  Énergie consommée Réseau sûr vs Réseau Réseau sûr vs Réseau Bureau et VE Bureau et VE Renouvelables Renouvelables  Alarmes Hydrogène  Alarmes Hydrogène Batteries Batteries 78
Gestion énergétique d’usine de déchets 79

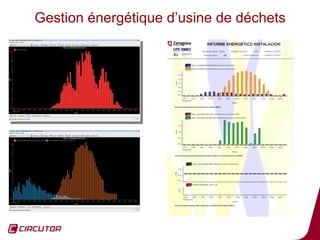

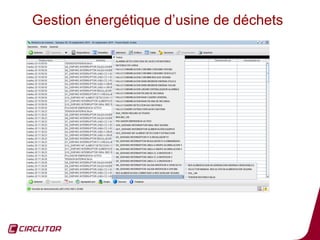

Gestion énergétique d’usine de déchets 80

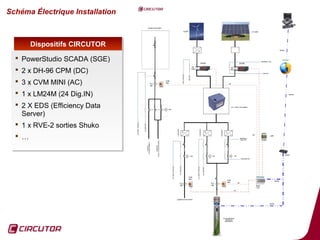

Schéma Électrique Installation Dispositifs CIRCUTOR Dispositifs CIRCUTOR  PowerStudio SCADA (SGE)  PowerStudio SCADA (SGE)  2 x DH-96 CPM (DC)  2 x DH-96 CPM (DC)  3 x CVM MINI (AC)  3 x CVM MINI (AC)  1 x LM24M (24 Dig.IN)  1 x LM24M (24 Dig.IN)  2 X EDS (Efficiency Data  2 X EDS (Efficiency Data Server) Server)  1 x RVE-2 sorties Shuko  1 x RVE-2 sorties Shuko  …  … 81
Systèmes de Gestion d’énergie Que puis-je offrir à mes clients? Que puis-je offrir à mes clients? Ce qu’offre CIRCUTOR Ce qu’offre CIRCUTOR Service de contrôle et suivi de Service de contrôle et suivi de Technologie Technologie factures électriques factures électriques Conseil énergétique portefeuille Conseil énergétique portefeuille Formation Formation de clients (local // à distance) de clients (local à distance) Optimisation de leurs coûts de Optimisation de leurs coûts de Service et conseil processus processus 82
