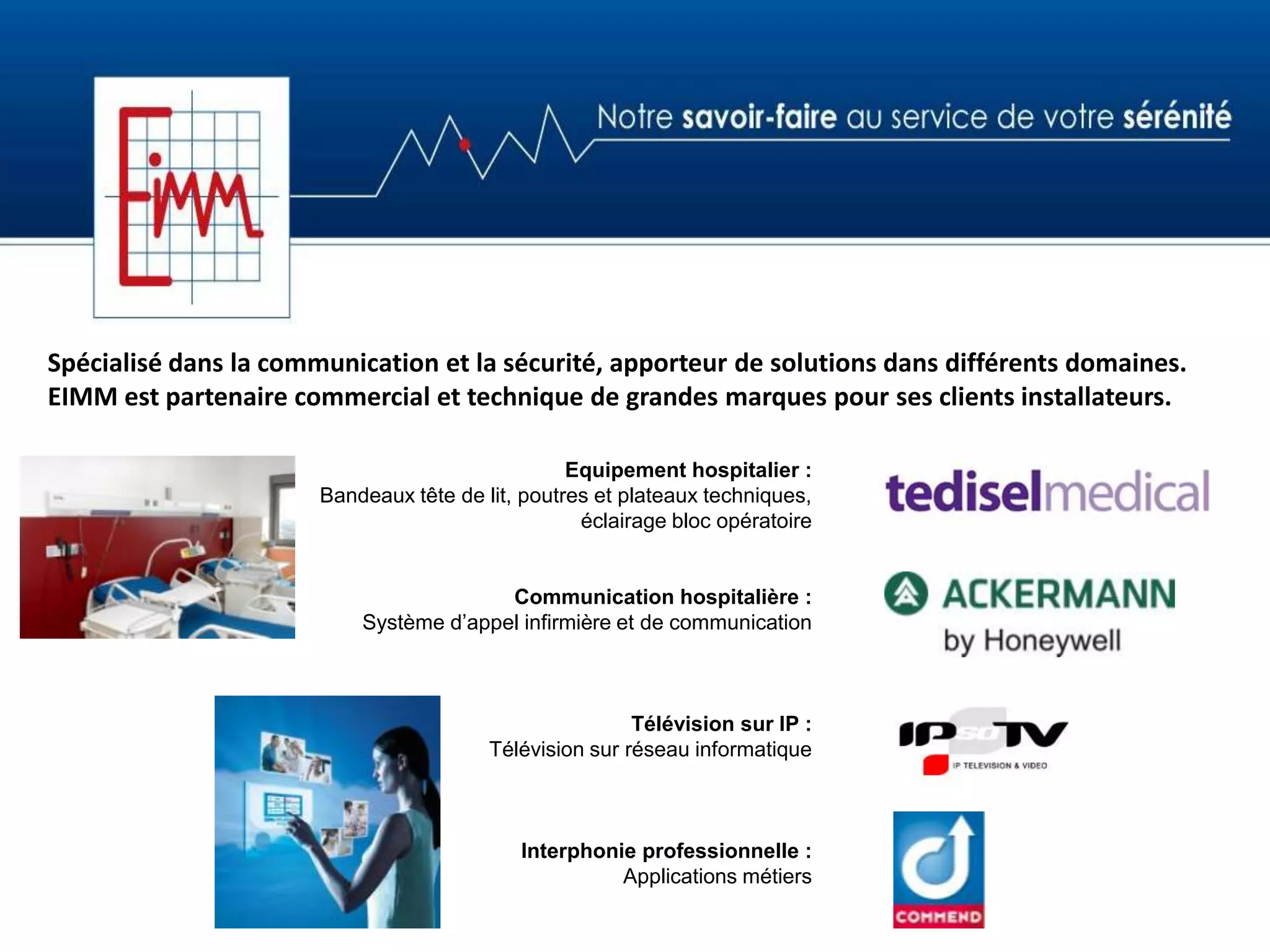

1. Spécialisé dans la communication et la sécurité, apporteur de solutions dans différents domaines.
EIMM est partenaire commercial et technique de grandes marques pour ses clients installateurs.
Equipement hospitalier :
Bandeaux tête de lit, poutres et plateaux techniques,
éclairage bloc opératoire
Communication hospitalière :
Système d’appel infirmière et de communication
Télévision sur IP :
Télévision sur réseau informatique
Interphonie professionnelle :
Applications métiers

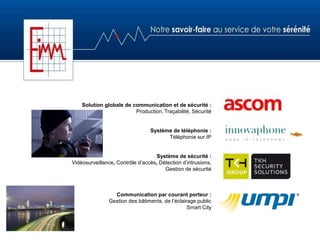

2. Solution globale de communication et de sécurité :
Production, Traçabilité, Sécurité
Système de téléphonie :
Téléphonie sur IP
Système de sécurité :
Vidéosurveillance, Contrôle d’accès, Détection d’intrusions,
Gestion de sécurité
Communication par courant porteur :
Gestion des bâtiments, de l’éclairage public
Smart City

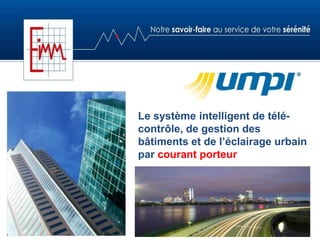

3. Le système intelligent de télé-
contrôle, de gestion des
bâtiments et de l’éclairage urbain
par courant porteur

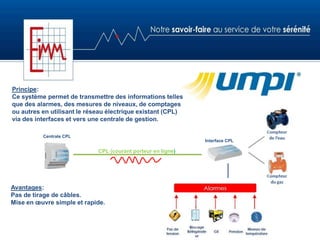

4. Principe:
Ce système permet de transmettre des informations telles
que des alarmes, des mesures de niveaux, de comptages
ou autres en utilisant le réseau électrique existant (CPL)
via des interfaces et vers une centrale de gestion.
CPL (courant porteur en ligne)
Interface CPL
Centrale CPL
Avantages:
Pas de tirage de câbles.
Mise en œuvre simple et rapide.

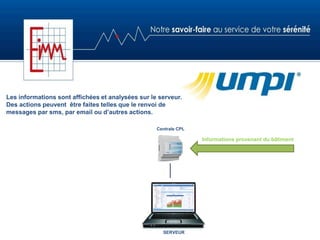

5. Les informations sont affichées et analysées sur le serveur.
Des actions peuvent être faites telles que le renvoi de
messages par sms, par email ou d’autres actions.
Centrale CPL
Informations provenant du bâtiment
SERVEUR

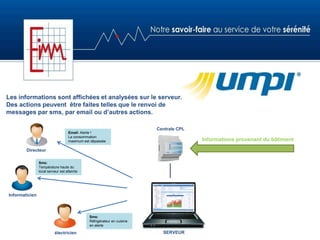

6. Les informations sont affichées et analysées sur le serveur.
Des actions peuvent être faites telles que le renvoi de
messages par sms, par email ou d’autres actions.
Centrale CPL
Informations provenant du bâtiment
SERVEUR
Email: Alerte !
La consommation
maximum est dépassée
Sms:
Température haute du
local serveur est atteinte
Directeur
Informaticien
électricien
Sms:
Réfrigérateur en cuisine
en alerte

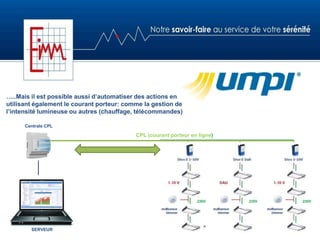

7. …..Mais il est possible aussi d’automatiser des actions en
utilisant également le courant porteur: comme la gestion de
l’intensité lumineuse ou autres (chauffage, télécommandes)
Centrale CPL
SERVEUR
CPL (courant porteur en ligne)

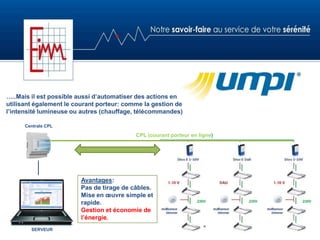

8. …..Mais il est possible aussi d’automatiser des actions en
utilisant également le courant porteur: comme la gestion de
l’intensité lumineuse ou autres (chauffage, télécommandes)
Centrale CPL
SERVEUR
CPL (courant porteur en ligne)
Avantages:
Pas de tirage de câbles.
Mise en œuvre simple et
rapide.
Gestion et économie de
l’énergie.

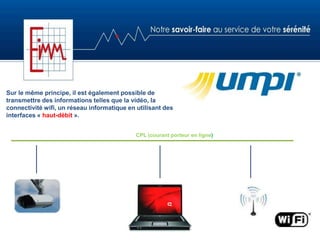

9. Sur le même principe, il est également possible de
transmettre des informations telles que la vidéo, la
connectivité wifi, un réseau informatique en utilisant des
interfaces « haut-débit ».
CPL (courant porteur en ligne)

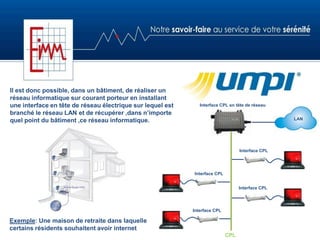

10. Il est donc possible, dans un bâtiment, de réaliser un
réseau informatique sur courant porteur en installant
une interface en tête de réseau électrique sur lequel est
branché le réseau LAN et de récupérer ,dans n’importe
quel point du bâtiment ,ce réseau informatique.
CPL
Exemple: Une maison de retraite dans laquelle
certains résidents souhaitent avoir internet
Interface CPL
Interface CPL
Interface CPL
Interface CPL
Interface CPL en tête de réseau
LAN

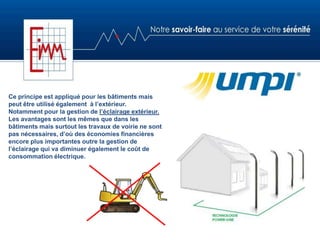

11. Ce principe est appliqué pour les bâtiments mais
peut être utilisé également à l’extérieur.
Notamment pour la gestion de l’éclairage extérieur.
Les avantages sont les mêmes que dans les
bâtiments mais surtout les travaux de voirie ne sont
pas nécessaires, d’où des économies financières
encore plus importantes outre la gestion de
l’éclairage qui va diminuer également le coût de
consommation électrique.

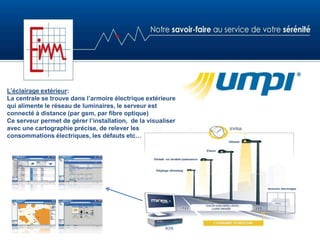

12. L’éclairage extérieur:
La centrale se trouve dans l’armoire électrique extérieure
qui alimente le réseau de luminaires, le serveur est
connecté à distance (par gsm, par fibre optique)
Ce serveur permet de gérer l’installation, de la visualiser
avec une cartographie précise, de relever les
consommations électriques, les défauts etc…

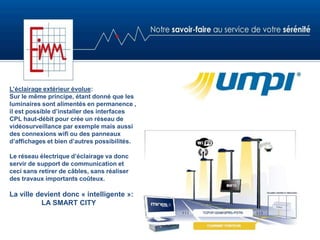

13. L’éclairage extérieur évolue:
Sur le même principe, étant donné que les
luminaires sont alimentés en permanence ,
il est possible d’installer des interfaces
CPL haut-débit pour crée un réseau de
vidéosurveillance par exemple mais aussi
des connexions wifi ou des panneaux
d’affichages et bien d’autres possibilités.
Le réseau électrique d’éclairage va donc
servir de support de communication et
ceci sans retirer de câbles, sans réaliser
des travaux importants coûteux.
La ville devient donc « intelligente »:
LA SMART CITY

14. LES APPLICATIONS

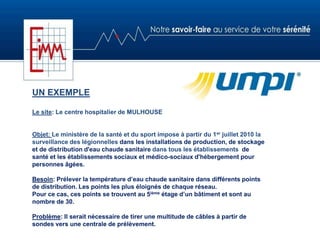

15. UN EXEMPLE
Le site: Le centre hospitalier de MULHOUSE
Objet: Le ministère de la santé et du sport impose à partir du 1er juillet 2010 la
surveillance des légionnelles dans les installations de production, de stockage
et de distribution d'eau chaude sanitaire dans tous les établissements de
santé et les établissements sociaux et médico-sociaux d'hébergement pour
personnes âgées.
Besoin: Prélever la température d’eau chaude sanitaire dans différents points
de distribution. Les points les plus éloignés de chaque réseau.
Pour ce cas, ces points se trouvent au 5ième étage d’un bâtiment et sont au
nombre de 30.
Problème: Il serait nécessaire de tirer une multitude de câbles à partir de
sondes vers une centrale de prélèvement.

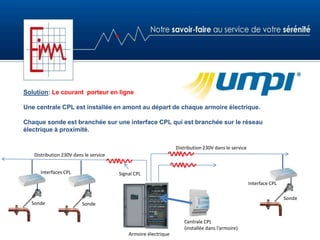

16. Solution: Le courant porteur en ligne
Une centrale CPL est installée en amont au départ de chaque armoire électrique.
Chaque sonde est branchée sur une interface CPL qui est branchée sur le réseau
électrique à proximité.
Distribution 230V dans le service
Signal CPL
Distribution 230V dans le service
Armoire électrique
Centrale CPL
(installée dans l’armoire)
Sonde
Interfaces CPL
Interface CPL
Sonde
Sonde

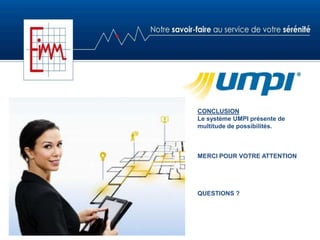

17. CONCLUSION
Le système UMPI présente de
multitude de possibilités.
MERCI POUR VOTRE ATTENTION
QUESTIONS ?
