LA ROBOTIQUE AU SERVICE DES
MICROTECHNIQUES
Une approche graduelle par la cobotique pour
l’assemblage de haute précision

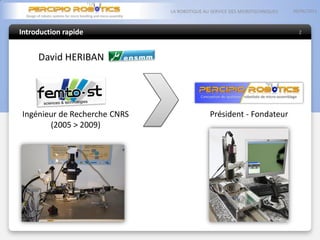

Introduction rapide
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
2
David HERIBAN
Ingénieur de Recherche CNRS
(2005 > 2009)
Président - Fondateur
Produit microtechnique
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
3
Monolithique
Procédés simples / collectifs
- Moulage / surmoulage
- Découpage / emboutissage
- Salle blanche
- …
Procédés unitaires
- Vissage
- Collage
- Châssage
- …
Assemblage
Composants complexes = produit Composants simples assemblés = produit

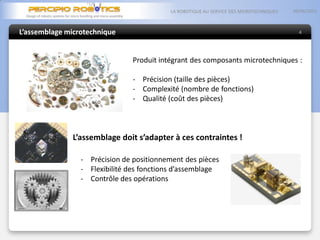

L’assemblage microtechnique
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
4
Produit intégrant des composants microtechniques :
- Précision (taille des pièces)
- Complexité (nombre de fonctions)
- Qualité (coût des pièces)
L’assemblage doit s’adapter à ces contraintes !
- Précision de positionnement des pièces
- Flexibilité des fonctions d’assemblage
- Contrôle des opérations
Manipuler pour assembler : l’existant
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
5
La manipulation des pièces pour l’assemblage est souvent l’élément clé
Automatique / Grandes séries
Préhenseur à dépression
Manuelle / Petites séries
Pinces brucelles
Manipuler pour assembler : l’existant
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
6
Haute cadence mais
• Flexibilité limitée
• Investissement lourd
• Encombrement
Haute flexibilité mais
• Précision limitée
• Cadence réduite
• Coût de main d’œuvre
(salaire + formation)
Machine
Homme

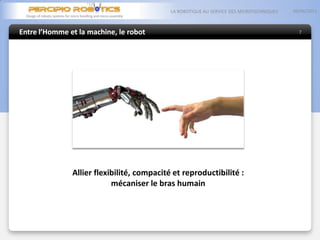

Entre l’Homme et la machine, le robot
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
7
Allier flexibilité, compacité et reproductibilité :
mécaniser le bras humain
Applications industrielles de la robotique
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
8
D’accord on gagne en flexibilité…
Et les microtechniques ?
Et les petites series de produits ?
Automate Homme

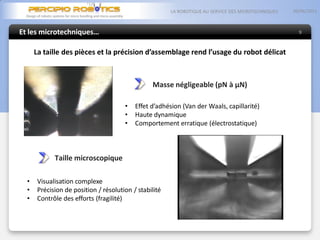

Et les microtechniques…
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
9
La taille des pièces et la précision d’assemblage rend l’usage du robot délicat
Masse négligeable (pN à µN)
• Effet d’adhésion (Van der Waals, capillarité)
• Haute dynamique
• Comportement erratique (électrostatique)
Taille microscopique
• Visualisation complexe
• Précision de position / résolution / stabilité
• Contrôle des efforts (fragilité)

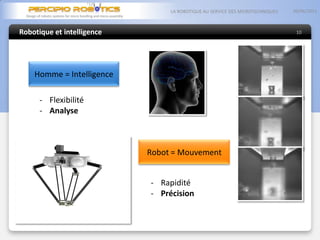

Robotique et intelligence
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
10
- Flexibilité
- Analyse
- Rapidité
- Précision
Homme = Intelligence
Robot = Mouvement
Collaboration Homme-Robot
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
11
Un concept fondamental mais largement sous exploité :
La cobotique en image
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
12
• Environnements durs (nucléaire, chimique, etc.)
• Aide musculaire (élevation de charges)
• Geste de précision (microchirurgie)
CEA
DGA
Da Vinci
Parallèle historique
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
13
A l’origine
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
14
• Flexibilité ultime
• Outils simples
• Expertise ultime
• Répétabilité limitée
• Temps d’éxecution
Fabrication manuelle

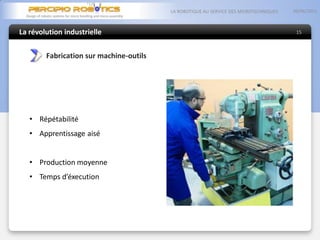

La révolution industrielle
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
15
Fabrication sur machine-outils
• Répétabilité
• Apprentissage aisé
• Production moyenne
• Temps d’éxecution
L’informatisation
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
16
Fabrication automatique
• Répétabilité
• Temps d’éxecution réduit
• Production de masse
• Flexibilité limitée
• Investissement
• Formation plus importante
Et le micro-assemblage ?
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
17
Problématique de taille et de précision des produits
• Limites de l’Homme
• Limites de la machine / Investissements lourds
• Productivité limitée
• Impact des ressources humaines sur le bilan de l’entreprise
Applications industrielles de la robotique
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
18
Une évolution naturelle
• L’homme pilote, la machine execute
• Machines robotiques adaptées au besoin microtechniques (légères, petites, flexibles)
• Productivité augmentée
• Qualité améliorée grâce à la répétabilité

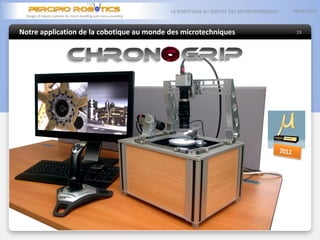

Notre application de la cobotique au monde des microtechniques
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
19
Pince brucelles robotisée
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
20
1 cm
Actionneurs piézo-électriques
Organes terminaux
Serrage
Alignement vertical
Mouvement horizontal
Initial gap from 0 to 5 mm
Un robot cartésien, précis et simple à piloter
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
21
- Course : 2x100 mm horizontal
2x20 mm micropince
- Précision : +/- 2 µm
- Répétabilité : 0,2 µm
- Vitesse : 1µm/s à 10 mm/s
Vision adaptée à l’utilisateur
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
22
- Caméras haute résolution (10 Mpix)
- Optiques simples
- Zoom logiciel jusqu’à 6x (6 mm à 1 mm)
- Zone de vue réglable
- Résolution jusqu’à 1,5 µm/pixel
Pilotage naturel
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
23
- Version simple au joystick + Tablet PC
- Version évoluée « au doigt et à l’œil »
- Développement en cours : Brucelles haptiques
- Totalement automatisable
Taille caractéristique : 40 x 40 x 5 µmForce de serrage adaptéeJeu mécanique : 0,2 µmAssistance robotique à la micromanipulation
Dans le futur…
05/06/2013LA ROBOTIQUE AU SERVICE DES MICROTECHNIQUES
25
Un plus pour l’entreprise
• Capacité augmentée
• Plus d’indépendance vis-à-vis de l’expertise manuelle opérateur
• Formation rapide
• Evolutivité forte (automatisation partielle, apprentissage du geste)
• Attractivité pour des profils jeunes et dynamiques
Une approche graduelle par la cobotique pour
l’assemblage de haute précision
Merci de votre attention
Des questions ?
