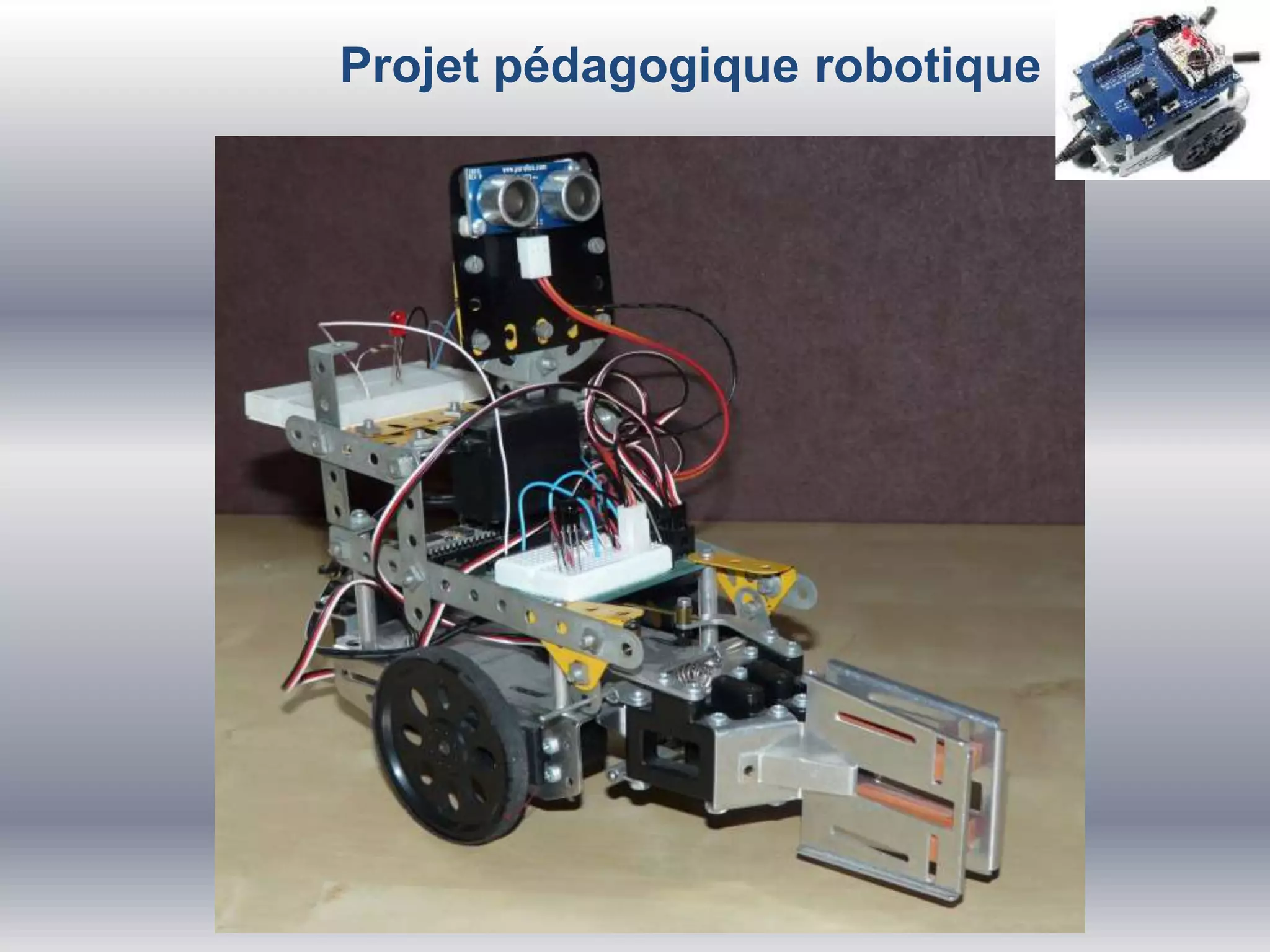

Projet pédagogique robotique
• Conception d'un robot motorisé avec pinces, capteurs pour éviter
les obstacles (capteur ultrason motorisé), avec commandes en manuel
grâce à une télécommande
• Méthode : conception progressive pour parvenir au résultat
• 3 éléments essentiels : les aspects mécaniques (en complément du
Prototype initial, d'autres pièces ont été intégrées) ; la nature des
capteurs (par contact, infrarouge, ultrason) ; la programmation
informatique
Objectifs
Le microcontroleur
Le microcontroleur constitue le cœur du
système. Les informations provenant des
capteurs y sont traités. Il fournit en retour les
ordres pour actionner le robot ou allumer des
états de commande
Sortie câble
USB ordinateur
microcontroleur
Plaquette recevant les câbles et composants
(capteurs, résistances ..)
Câble reliant la plaquette à l'ordinateur
Câbles permettant de relier les points de branchement de la
plaquette aux ports entrée/sortie du microcontroleur
(barrette noire au centre)
L'interface sur le PC
commandes
Programmes déjà
produits et
à envoyer au robot via le
câble USB
Programme en
cours d'écriture
Premiers pas : test LED (diodes)
Plaquette sur le robot
' Robotics with the Boe-Bot – LED1.bs2
' {$STAMP BS2}
' {$PBASIC 2.5}
DEBUG "LED 1 et 2 éteintes et allumées"
DO
HIGH 12
PAUSE 500
LOW 12
PAUSE 500
HIGH 13
PAUSE 500
LOW 13
PAUSE 500
LOOP
Séquence d’allumage des LED
Code informatique résultant
Allumer LED sur port 12
durant 500ms
Allumer LED sur port 13
durant 500ms
éteindre LED sur port 12
durant 500ms
éteindre LED sur port 13
durant 500ms
Déplacement du robot (réglage)
DO
PULSOUT 12, 750
PAUSE 20
LOOP
Le robot se déplace grâce à 2 servomoteurs actionnés par des signaux électriques
modulés en largeur d’impulsion. Au préalable, ces servomoteurs doivent être calibrés.
Câblage sur la plaquette
Réglage consistant à stopper le mouvement
Envoi du signal de référence pour calibrer le servomoteur
Code informatique correspondant
Boucle pour répéter la trame du signal
Impulsion de 1,5 ms sur port 12
(1 impulsion = 2 µ sec)
Palier bas de 20 ms
Déplacement du robot (1)
' Robotics with the Boe-Bot – ServoP13Clockwise.bs2
' Run the servo connected to P13 at full speed clockwise.
' {$STAMP BS2}
' {$PBASIC 2.5}
DEBUG "Moteur sens horaire!"
DO
PULSOUT 13, 650
PAUSE 20
LOOP
Le moteur tourne dans le sens horaire
Le moteur tourne dans le sens horaire inverse
Traduction informatique
' Robotics with the Boe-Bot – ServoP13Clockwise.bs2
' Run the servo connected to P13 at full speed clockwise.
' {$STAMP BS2}
' {$PBASIC 2.5}
DEBUG "Moteur sens horaire!"
DO
PULSOUT 13, 850
PAUSE 20
LOOP
Traduction informatique
On peut donc combiner ces 2 moteurs et les associer chacun à une roue pour faire
avancer/reculer le robot, bloquer une des roues, actionner l'autre pour tourner à gauche ou à
droite
Impulsion de 1,3 ms sur port 13
(1 impulsion = 2 µ sec)
Impulsion de 1,7 ms sur port 13
(1 impulsion = 2 µ sec)
Déplacement du robot (2)
Il est possible de moduler la vitesse de déplacement
en faisant varier la largeur d'impulsion du signal de
1,3 ms (vitesse maxi sens horaire) à 1,5 ms (vitesse
nulle) et de 1,7 ms (sens horaire inverse) à 1,5 ms. Si
la temporisation T entre impulsions dépasse 20 ms,
le déplacement est saccadé. Donc T=20 ms est le
paramétrage optimum
On peut déterminer la distance parcourue par
le robot. Ici, à la vitesse maxi (23cm/s), la
distance est déterminée dans la boucle FOR
NEXT (valeur=41 correspondant à 2,22s).
Le robot parcourra alors 51 cm.
On peut donc prédéterminer un processus automatique : le robot avance d'une distance x,
pivote à gauche, recule d'une distance y, pivote à droite et le cycle recommence.
FOR counter = 1 TO 41
PULSOUT 13, 850
PULSOUT 12, 650
PAUSE 20
NEXT
Impulsion roue gauche
Impulsion roue droite
Déplacement du robot (3)
En résumé, on peut donc prédéterminer un processus automatique :
le robot avance d'une distance x / pivote à gauche/ recule d'une distance y /
pivote à droite et le cycle recommence si on inscrit la séquence dans une boucle.
On peut aussi décrire une séquence plus compliquée, dans la mémoire du
microcontroleur !
Mais quid de la situation si un obstacle survient !
Capteurs mécaniques « moustaches » (1)
Les 2 moustaches agissent comme de simples interrupteurs mécaniques : un obstacle
touché par une moustache ferme le contact et provoque le changement d’état de
l’entrée sur laquelle elle est reliée. On peut alors programmer le robot en fonction de
l'état de ces contacts : tourner à droite si la moustache gauche est sollicitée. L'inverse
pour la moustache droite. Si les 2 moustaches sont sollicitée, le robot recule et assure 2
rotation gauche de 90° pour faire demi tour.
Capteurs mécaniques « moustaches » (2)
' {$STAMP BS2}
' {$PBASIC 2.5}
DEBUG "test des moustaches"
pulse VAR Byte
FREQOUT 4,2000,3000
DO
IF (IN5=0) AND (IN7=0) THEN
'arrière et demi tour
GOSUB arriere
GOSUB gauche
GOSUB gauche
ELSEIF (IN5=0) THEN
'arrière et droite
GOSUB arriere
GOSUB droite
ELSEIF (IN7=0) THEN
'arriere et gauche
GOSUB arriere
GOSUB gauche
ELSE
'continue
GOSUB avant
ENDIF
LOOP
Programme principal
avant:
PULSOUT 13,850
PULSOUT 12,650
PAUSE 20
RETURN
gauche:
FOR pulse=1 TO 15
PULSOUT 13,650
PULSOUT 12,650
PAUSE 20
NEXT
RETURN
droite:
FOR pulse=1 TO 15
PULSOUT 13,850
PULSOUT 12,850
PAUSE 20
NEXT
RETURN
arriere:
FOR pulse=1 TO 40
PULSOUT 13,650
PULSOUT 12,850
PAUSE 20
NEXT
RETURN
Sous-programmes
Buzzer (départ)
Moustaches gauche et droite sollicitées
Moustache gauche sollicitée
Moustache droite sollicitée
Aucune sollicitation (poursuite avance)
Détection d'obstacle par infrarouge(1)
Principe : une source émet de la lumière infrarouge vers un objet et
un récepteur analyse les ondes réfléchies pour en déduire la distance
à L'objet
Détection d'obstacle par infrarouge(2)
' {$STAMP BS2}
' {$PBASIC 2.5}
irDetectionGauche VAR Bit
irDetectionDroite VAR Bit
DO
FREQOUT 8, 1, 38500
irDetectionGauche = IN9
FREQOUT 2, 1, 38500
irDetectionDroite = IN0
DEBUG HOME, "irDectectionGauche = ", BIN1 irDetectionGauche
DEBUG CR , "irDectectionDroite = ", BIN1 irDetectionDroite
PAUSE 100
récepteurs
émetteurs
Émission infrarouge 38,5 Khz port 8 (gauche)
Réception détecteur gauche port 9
Émission infrarouge 38,5 Khz port 2 (droit)
Réception détecteur droit port 0
Lecture du résultat (0 ou 1 suivant l'état de réception du signal sur
chaque récepteur)
Détection d'obstacle par infrarouge(3)
On peut construire le même type de programme qu'avec les capteurs « moustaches »
en fonction de l'état des récepteurs infrarouges
DO
FREQOUT 8, 1, 38500 ' Store IR detection values in
irDetectLeft = IN9 ' recueil signal à gauche
FREQOUT 2, 1, 38500
irDetectRight = IN0 ' recueil signal à droite
'les 2 détecteurs sont sollicités
IF (irDetectLeft = 0) AND (irDetectRight = 0) THEN
GOSUB Back_Up ' recul du robot
GOSUB Turn_Left ' demi-tour
GOSUB Turn_Left
ELSEIF (irDetectLeft = 0) THEN ' détecteur gauche sollicité
GOSUB Back_Up ' recul
GOSUB Turn_Right 'pivote à droite
ELSEIF (irDetectRight = 0) THEN ' détecteur droit sollicité
GOSUB Back_Up ' recul
GOSUB Turn_Left 'pivote à gauche
ELSE ' ne détecte rien, le robot avance
GOSUB Forward_Pulse ' avance
ENDIF ' retour au début
LOOP
Détection ultrason
Principe physique
Câblage sur port 15
CmConstant CON 2260
cmDistance VAR Word
time VAR Word
DO
PULSOUT 15, 5
PULSIN 15, 1, time
cmDistance = cmConstant ** time
DEBUG HOME, DEC3 cmDistance, " cm"
PAUSE 100
LOOP
Émission du signal
Calcul de la distance
Recueil écho
Affichage du résultat
Code informatique correspondant
Télécommande(1)
Jusque maintenant le robot était livré à lui même sans contrôle direct de la part de
l'utilisateur. Doté de capteurs et d’une séquence prédéterminée, il pouvait évoluer par
lui-même de manière autonome.
La télécommande est un équipement qui permet de prendre le contrôle en direct du
robot.
Télécommande(2)
Le signal envoyé par la
télécommande au récepteur
infrarouge du robot possède
une structure précise qui
peut être analysée par le
microcontroleur. On peut
ainsi savoir à tout moment
quelle touche est appuyée
Et encore bien d'autres capteurs !
Le robot peut aussi être équipé de bien d’autres capteurs : voici quelques exemples
Détecteur de CO (monoxyde carbone),
CH4 (méthane), C2H5OH (alcool), LPG
(propane)
Gyroscope et température
altimètre
GPS
Pression atmosphérique Détecteur d’humidité
Pinces
Le robot peut être équipé de pinces
à l’avant pour prendre de petits objets.
Ces pinces sont actionnées par un servomoteur
situé à l’arrière du robot. Servomoteur et
pinces sont reliés par une tringle en laiton
passant sous la carte électronique.
L’usage de la télécommande est fortement
recommandé pour utiliser ce dispositif
à distance.
Servomoteur arrière Tringle de liaison
Projet final : intégration de l’ensemble des
éléments
Et maintenant place à la démonstration !
Récepteur infrarouge et télécommande
Capteur ultrason monté sur servomoteur
pour un balayage grand champ
pinces
Personnalisation avec pièces de mécanno
+ ajout seconde plaque d’essais

Contenu connexe

Tendances

Yassine Otmane voiture commandée à distance (XBEE)
Yassine Otmane voiture commandée à distance (XBEE)Yassine Otmane voiture commandée à distance (XBEE)
Yassine Otmane voiture commandée à distance (XBEE)
Othmane Yassine

ROBOT à base d'Android - Présentation PFE
ROBOT à base d'Android - Présentation PFEROBOT à base d'Android - Présentation PFE
ROBOT à base d'Android - Présentation PFE
Houssem Eddine LASSOUED

Cours robotique
Cours robotiqueCours robotique
Cours robotique
Mouna Souissi

Conception et réalisation d’un MINI SMART HOME
Conception et réalisation  d’un MINI SMART HOMEConception et réalisation  d’un MINI SMART HOME
Conception et réalisation d’un MINI SMART HOME
Soukainawarach

Cours robotique complet
Cours robotique completCours robotique complet
Cours robotique completMouna Souissi

Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Ayoub Rouzi

Reconnaissance faciale
Reconnaissance facialeReconnaissance faciale
Reconnaissance facialeAymen Fodda

Cours mooremealy [autosaved]
Cours mooremealy [autosaved]Cours mooremealy [autosaved]
Cours mooremealy [autosaved]
Abdelilah GOULMANE

Automatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eauAutomatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eau
Chiheb Ouaghlani

Rapport PFE DOUIEB_HMIDANI
Rapport PFE DOUIEB_HMIDANIRapport PFE DOUIEB_HMIDANI
Rapport PFE DOUIEB_HMIDANI
OtmaneDouieb

Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)
Mohsen Sadok

Projet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiqueProjet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatique
jihene Ab

Analyse trafic-urbain-temps-reel
Analyse trafic-urbain-temps-reelAnalyse trafic-urbain-temps-reel
Analyse trafic-urbain-temps-reel
Sid Ahmed Benkraoua

Soutenance de Mon PFE de Stage (DUT)
Soutenance de Mon PFE de Stage (DUT) Soutenance de Mon PFE de Stage (DUT)
Soutenance de Mon PFE de Stage (DUT)
Mohammed JAITI

Présentation PFE (Conception et développement d'une application web && mobile...
Présentation PFE (Conception et développement d'une application web && mobile...Présentation PFE (Conception et développement d'une application web && mobile...
Présentation PFE (Conception et développement d'une application web && mobile...
Ramzi Noumairi

présentation ppt du stage technicien
présentation ppt du stage technicienprésentation ppt du stage technicien
présentation ppt du stage technicien
Iheb Ben Salem

Tp n6 les compteurs
Tp n6 les compteursTp n6 les compteurs
Tp n6 les compteurs
Hatem Jebali

Presentation de projet de fin de etude
Presentation de projet de fin de etudePresentation de projet de fin de etude
Presentation de projet de fin de etude
Belwafi Bilel

Stage de Perfectonnement Génie Electrique (1) mm 24
Stage de Perfectonnement Génie Electrique (1) mm 24Stage de Perfectonnement Génie Electrique (1) mm 24
Stage de Perfectonnement Génie Electrique (1) mm 24
DhaouiMastour


Tendances (20)

Yassine Otmane voiture commandée à distance (XBEE)
Yassine Otmane voiture commandée à distance (XBEE)Yassine Otmane voiture commandée à distance (XBEE)
Yassine Otmane voiture commandée à distance (XBEE)

PFE_Report
PFE_ReportPFE_Report
PFE_Report

ROBOT à base d'Android - Présentation PFE
ROBOT à base d'Android - Présentation PFEROBOT à base d'Android - Présentation PFE
ROBOT à base d'Android - Présentation PFE

Cours robotique
Cours robotiqueCours robotique
Cours robotique

Conception et réalisation d’un MINI SMART HOME
Conception et réalisation  d’un MINI SMART HOMEConception et réalisation  d’un MINI SMART HOME
Conception et réalisation d’un MINI SMART HOME

Cours robotique complet
Cours robotique completCours robotique complet
Cours robotique complet

Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...
Smart Parking: Stationnement intelligent État de l’art, Étude d’un exemple De...

Reconnaissance faciale
Reconnaissance facialeReconnaissance faciale
Reconnaissance faciale

Cours mooremealy [autosaved]
Cours mooremealy [autosaved]Cours mooremealy [autosaved]
Cours mooremealy [autosaved]

Automatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eauAutomatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eau

Rapport PFE DOUIEB_HMIDANI
Rapport PFE DOUIEB_HMIDANIRapport PFE DOUIEB_HMIDANI
Rapport PFE DOUIEB_HMIDANI

Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)

Projet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatiqueProjet de fin d'etude gestion informatique
Projet de fin d'etude gestion informatique

Analyse trafic-urbain-temps-reel
Analyse trafic-urbain-temps-reelAnalyse trafic-urbain-temps-reel
Analyse trafic-urbain-temps-reel

Soutenance de Mon PFE de Stage (DUT)
Soutenance de Mon PFE de Stage (DUT) Soutenance de Mon PFE de Stage (DUT)
Soutenance de Mon PFE de Stage (DUT)

Présentation PFE (Conception et développement d'une application web && mobile...
Présentation PFE (Conception et développement d'une application web && mobile...Présentation PFE (Conception et développement d'une application web && mobile...
Présentation PFE (Conception et développement d'une application web && mobile...

présentation ppt du stage technicien
présentation ppt du stage technicienprésentation ppt du stage technicien
présentation ppt du stage technicien

Tp n6 les compteurs
Tp n6 les compteursTp n6 les compteurs
Tp n6 les compteurs

Presentation de projet de fin de etude
Presentation de projet de fin de etudePresentation de projet de fin de etude
Presentation de projet de fin de etude

Stage de Perfectonnement Génie Electrique (1) mm 24
Stage de Perfectonnement Génie Electrique (1) mm 24Stage de Perfectonnement Génie Electrique (1) mm 24
Stage de Perfectonnement Génie Electrique (1) mm 24


Similaire à Présentation robotique

Présentation de l andronessness
Présentation de l andronessnessPrésentation de l andronessness
Présentation de l andronessness
Mariem SOMRANI

SEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDSSEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDSKhalil Chortani

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme
sarah Benmerzouk

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme
sarah Benmerzouk

Automate programmable industriepar_www.cours-electromecanique.com_
Automate programmable industriepar_www.cours-electromecanique.com_Automate programmable industriepar_www.cours-electromecanique.com_
Automate programmable industriepar_www.cours-electromecanique.com_
med benchaib

PréSentation Tsx37
PréSentation Tsx37PréSentation Tsx37
PréSentation Tsx37youri59490

Rapport voiture radiocommandée
Rapport voiture radiocommandéeRapport voiture radiocommandée
Rapport voiture radiocommandée
HASSOU mohamed

Projet ima4 descamd_michel (1)
Projet ima4 descamd_michel (1)Projet ima4 descamd_michel (1)
Projet ima4 descamd_michel (1)
bourouissi

Master 2 presentation statge m2
Master 2 presentation statge m2Master 2 presentation statge m2
Master 2 presentation statge m2
Renaud HENRY

Automatisme_cours.ppt
Automatisme_cours.pptAutomatisme_cours.ppt
Automatisme_cours.ppt
MarouaneLbk

Automate--Programmable--Industrielle.ppt
Automate--Programmable--Industrielle.pptAutomate--Programmable--Industrielle.ppt
Automate--Programmable--Industrielle.ppt
ssuser87efe5

Programmation En Langage Pl7 2
Programmation En Langage Pl7 2Programmation En Langage Pl7 2
Programmation En Langage Pl7 2youri59490

Cours formation automate
Cours formation automateCours formation automate
Cours formation automate
hichri abdelhalim

3 actionneurs de régulation control valve
3 actionneurs de régulation control valve3 actionneurs de régulation control valve
3 actionneurs de régulation control valve
Mustapha JAKHA

3 actionneurs de régulation control valve
3 actionneurs de régulation control valve3 actionneurs de régulation control valve
3 actionneurs de régulation control valve
hicham-222

[APP] Presentation finale - Electronique
[APP] Presentation finale - Electronique[APP] Presentation finale - Electronique
[APP] Presentation finale - Electronique
Antoine Rakotozafy

Ateliers de base en Arduino (Carte Arduino Uno, Capteurs, Actionneurs))
Ateliers de base en Arduino (Carte Arduino Uno, Capteurs, Actionneurs))Ateliers de base en Arduino (Carte Arduino Uno, Capteurs, Actionneurs))
Ateliers de base en Arduino (Carte Arduino Uno, Capteurs, Actionneurs))
Fatima Zahra Fagroud


Similaire à Présentation robotique (20)

Présentation de l andronessness
Présentation de l andronessnessPrésentation de l andronessness
Présentation de l andronessness

SEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDSSEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDS

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

Automate programmable industriepar_www.cours-electromecanique.com_
Automate programmable industriepar_www.cours-electromecanique.com_Automate programmable industriepar_www.cours-electromecanique.com_
Automate programmable industriepar_www.cours-electromecanique.com_

PréSentation Tsx37
PréSentation Tsx37PréSentation Tsx37
PréSentation Tsx37

Rapport voiture radiocommandée
Rapport voiture radiocommandéeRapport voiture radiocommandée
Rapport voiture radiocommandée

Projet ima4 descamd_michel (1)
Projet ima4 descamd_michel (1)Projet ima4 descamd_michel (1)
Projet ima4 descamd_michel (1)

Master 2 presentation statge m2
Master 2 presentation statge m2Master 2 presentation statge m2
Master 2 presentation statge m2

Automatisme_cours.ppt
Automatisme_cours.pptAutomatisme_cours.ppt
Automatisme_cours.ppt

Rapport de sujet BTS 1.0
Rapport de sujet BTS 1.0Rapport de sujet BTS 1.0
Rapport de sujet BTS 1.0

Automate--Programmable--Industrielle.ppt
Automate--Programmable--Industrielle.pptAutomate--Programmable--Industrielle.ppt
Automate--Programmable--Industrielle.ppt

Programmation En Langage Pl7 2
Programmation En Langage Pl7 2Programmation En Langage Pl7 2
Programmation En Langage Pl7 2

Cours formation automate
Cours formation automateCours formation automate
Cours formation automate

Presentation_Roni
Presentation_RoniPresentation_Roni
Presentation_Roni

General
GeneralGeneral
General

3 actionneurs de régulation control valve
3 actionneurs de régulation control valve3 actionneurs de régulation control valve
3 actionneurs de régulation control valve

3 actionneurs de régulation control valve
3 actionneurs de régulation control valve3 actionneurs de régulation control valve
3 actionneurs de régulation control valve

[APP] Presentation finale - Electronique
[APP] Presentation finale - Electronique[APP] Presentation finale - Electronique
[APP] Presentation finale - Electronique

Ateliers de base en Arduino (Carte Arduino Uno, Capteurs, Actionneurs))
Ateliers de base en Arduino (Carte Arduino Uno, Capteurs, Actionneurs))Ateliers de base en Arduino (Carte Arduino Uno, Capteurs, Actionneurs))
Ateliers de base en Arduino (Carte Arduino Uno, Capteurs, Actionneurs))


Dernier

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
M2i Formation

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025
Billy DEYLORD

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
BenotGeorges3

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx
caggoune66

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith


Dernier (11)

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse


Présentation robotique

  • 2. • Conception d'un robot motorisé avec pinces, capteurs pour éviter les obstacles (capteur ultrason motorisé), avec commandes en manuel grâce à une télécommande • Méthode : conception progressive pour parvenir au résultat • 3 éléments essentiels : les aspects mécaniques (en complément du Prototype initial, d'autres pièces ont été intégrées) ; la nature des capteurs (par contact, infrarouge, ultrason) ; la programmation informatique Objectifs
  • 3. Le microcontroleur Le microcontroleur constitue le cœur du système. Les informations provenant des capteurs y sont traités. Il fournit en retour les ordres pour actionner le robot ou allumer des états de commande Sortie câble USB ordinateur microcontroleur Plaquette recevant les câbles et composants (capteurs, résistances ..) Câble reliant la plaquette à l'ordinateur Câbles permettant de relier les points de branchement de la plaquette aux ports entrée/sortie du microcontroleur (barrette noire au centre)
  • 4. L'interface sur le PC commandes Programmes déjà produits et à envoyer au robot via le câble USB Programme en cours d'écriture
  • 5. Premiers pas : test LED (diodes) Plaquette sur le robot ' Robotics with the Boe-Bot – LED1.bs2 ' {$STAMP BS2} ' {$PBASIC 2.5} DEBUG "LED 1 et 2 éteintes et allumées" DO HIGH 12 PAUSE 500 LOW 12 PAUSE 500 HIGH 13 PAUSE 500 LOW 13 PAUSE 500 LOOP Séquence d’allumage des LED Code informatique résultant Allumer LED sur port 12 durant 500ms Allumer LED sur port 13 durant 500ms éteindre LED sur port 12 durant 500ms éteindre LED sur port 13 durant 500ms
  • 6. Déplacement du robot (réglage) DO PULSOUT 12, 750 PAUSE 20 LOOP Le robot se déplace grâce à 2 servomoteurs actionnés par des signaux électriques modulés en largeur d’impulsion. Au préalable, ces servomoteurs doivent être calibrés. Câblage sur la plaquette Réglage consistant à stopper le mouvement Envoi du signal de référence pour calibrer le servomoteur Code informatique correspondant Boucle pour répéter la trame du signal Impulsion de 1,5 ms sur port 12 (1 impulsion = 2 µ sec) Palier bas de 20 ms
  • 7. Déplacement du robot (1) ' Robotics with the Boe-Bot – ServoP13Clockwise.bs2 ' Run the servo connected to P13 at full speed clockwise. ' {$STAMP BS2} ' {$PBASIC 2.5} DEBUG "Moteur sens horaire!" DO PULSOUT 13, 650 PAUSE 20 LOOP Le moteur tourne dans le sens horaire Le moteur tourne dans le sens horaire inverse Traduction informatique ' Robotics with the Boe-Bot – ServoP13Clockwise.bs2 ' Run the servo connected to P13 at full speed clockwise. ' {$STAMP BS2} ' {$PBASIC 2.5} DEBUG "Moteur sens horaire!" DO PULSOUT 13, 850 PAUSE 20 LOOP Traduction informatique On peut donc combiner ces 2 moteurs et les associer chacun à une roue pour faire avancer/reculer le robot, bloquer une des roues, actionner l'autre pour tourner à gauche ou à droite Impulsion de 1,3 ms sur port 13 (1 impulsion = 2 µ sec) Impulsion de 1,7 ms sur port 13 (1 impulsion = 2 µ sec)
  • 8. Déplacement du robot (2) Il est possible de moduler la vitesse de déplacement en faisant varier la largeur d'impulsion du signal de 1,3 ms (vitesse maxi sens horaire) à 1,5 ms (vitesse nulle) et de 1,7 ms (sens horaire inverse) à 1,5 ms. Si la temporisation T entre impulsions dépasse 20 ms, le déplacement est saccadé. Donc T=20 ms est le paramétrage optimum On peut déterminer la distance parcourue par le robot. Ici, à la vitesse maxi (23cm/s), la distance est déterminée dans la boucle FOR NEXT (valeur=41 correspondant à 2,22s). Le robot parcourra alors 51 cm. On peut donc prédéterminer un processus automatique : le robot avance d'une distance x, pivote à gauche, recule d'une distance y, pivote à droite et le cycle recommence. FOR counter = 1 TO 41 PULSOUT 13, 850 PULSOUT 12, 650 PAUSE 20 NEXT Impulsion roue gauche Impulsion roue droite
  • 9. Déplacement du robot (3) En résumé, on peut donc prédéterminer un processus automatique : le robot avance d'une distance x / pivote à gauche/ recule d'une distance y / pivote à droite et le cycle recommence si on inscrit la séquence dans une boucle. On peut aussi décrire une séquence plus compliquée, dans la mémoire du microcontroleur ! Mais quid de la situation si un obstacle survient !
  • 10. Capteurs mécaniques « moustaches » (1) Les 2 moustaches agissent comme de simples interrupteurs mécaniques : un obstacle touché par une moustache ferme le contact et provoque le changement d’état de l’entrée sur laquelle elle est reliée. On peut alors programmer le robot en fonction de l'état de ces contacts : tourner à droite si la moustache gauche est sollicitée. L'inverse pour la moustache droite. Si les 2 moustaches sont sollicitée, le robot recule et assure 2 rotation gauche de 90° pour faire demi tour.
  • 11. Capteurs mécaniques « moustaches » (2) ' {$STAMP BS2} ' {$PBASIC 2.5} DEBUG "test des moustaches" pulse VAR Byte FREQOUT 4,2000,3000 DO IF (IN5=0) AND (IN7=0) THEN 'arrière et demi tour GOSUB arriere GOSUB gauche GOSUB gauche ELSEIF (IN5=0) THEN 'arrière et droite GOSUB arriere GOSUB droite ELSEIF (IN7=0) THEN 'arriere et gauche GOSUB arriere GOSUB gauche ELSE 'continue GOSUB avant ENDIF LOOP Programme principal avant: PULSOUT 13,850 PULSOUT 12,650 PAUSE 20 RETURN gauche: FOR pulse=1 TO 15 PULSOUT 13,650 PULSOUT 12,650 PAUSE 20 NEXT RETURN droite: FOR pulse=1 TO 15 PULSOUT 13,850 PULSOUT 12,850 PAUSE 20 NEXT RETURN arriere: FOR pulse=1 TO 40 PULSOUT 13,650 PULSOUT 12,850 PAUSE 20 NEXT RETURN Sous-programmes Buzzer (départ) Moustaches gauche et droite sollicitées Moustache gauche sollicitée Moustache droite sollicitée Aucune sollicitation (poursuite avance)
  • 12. Détection d'obstacle par infrarouge(1) Principe : une source émet de la lumière infrarouge vers un objet et un récepteur analyse les ondes réfléchies pour en déduire la distance à L'objet
  • 13. Détection d'obstacle par infrarouge(2) ' {$STAMP BS2} ' {$PBASIC 2.5} irDetectionGauche VAR Bit irDetectionDroite VAR Bit DO FREQOUT 8, 1, 38500 irDetectionGauche = IN9 FREQOUT 2, 1, 38500 irDetectionDroite = IN0 DEBUG HOME, "irDectectionGauche = ", BIN1 irDetectionGauche DEBUG CR , "irDectectionDroite = ", BIN1 irDetectionDroite PAUSE 100 récepteurs émetteurs Émission infrarouge 38,5 Khz port 8 (gauche) Réception détecteur gauche port 9 Émission infrarouge 38,5 Khz port 2 (droit) Réception détecteur droit port 0 Lecture du résultat (0 ou 1 suivant l'état de réception du signal sur chaque récepteur)
  • 14. Détection d'obstacle par infrarouge(3) On peut construire le même type de programme qu'avec les capteurs « moustaches » en fonction de l'état des récepteurs infrarouges DO FREQOUT 8, 1, 38500 ' Store IR detection values in irDetectLeft = IN9 ' recueil signal à gauche FREQOUT 2, 1, 38500 irDetectRight = IN0 ' recueil signal à droite 'les 2 détecteurs sont sollicités IF (irDetectLeft = 0) AND (irDetectRight = 0) THEN GOSUB Back_Up ' recul du robot GOSUB Turn_Left ' demi-tour GOSUB Turn_Left ELSEIF (irDetectLeft = 0) THEN ' détecteur gauche sollicité GOSUB Back_Up ' recul GOSUB Turn_Right 'pivote à droite ELSEIF (irDetectRight = 0) THEN ' détecteur droit sollicité GOSUB Back_Up ' recul GOSUB Turn_Left 'pivote à gauche ELSE ' ne détecte rien, le robot avance GOSUB Forward_Pulse ' avance ENDIF ' retour au début LOOP
  • 15. Détection ultrason Principe physique Câblage sur port 15 CmConstant CON 2260 cmDistance VAR Word time VAR Word DO PULSOUT 15, 5 PULSIN 15, 1, time cmDistance = cmConstant ** time DEBUG HOME, DEC3 cmDistance, " cm" PAUSE 100 LOOP Émission du signal Calcul de la distance Recueil écho Affichage du résultat Code informatique correspondant
  • 16. Télécommande(1) Jusque maintenant le robot était livré à lui même sans contrôle direct de la part de l'utilisateur. Doté de capteurs et d’une séquence prédéterminée, il pouvait évoluer par lui-même de manière autonome. La télécommande est un équipement qui permet de prendre le contrôle en direct du robot.
  • 17. Télécommande(2) Le signal envoyé par la télécommande au récepteur infrarouge du robot possède une structure précise qui peut être analysée par le microcontroleur. On peut ainsi savoir à tout moment quelle touche est appuyée
  • 18. Et encore bien d'autres capteurs ! Le robot peut aussi être équipé de bien d’autres capteurs : voici quelques exemples Détecteur de CO (monoxyde carbone), CH4 (méthane), C2H5OH (alcool), LPG (propane) Gyroscope et température altimètre GPS Pression atmosphérique Détecteur d’humidité
  • 19. Pinces Le robot peut être équipé de pinces à l’avant pour prendre de petits objets. Ces pinces sont actionnées par un servomoteur situé à l’arrière du robot. Servomoteur et pinces sont reliés par une tringle en laiton passant sous la carte électronique. L’usage de la télécommande est fortement recommandé pour utiliser ce dispositif à distance. Servomoteur arrière Tringle de liaison
  • 20. Projet final : intégration de l’ensemble des éléments Et maintenant place à la démonstration ! Récepteur infrarouge et télécommande Capteur ultrason monté sur servomoteur pour un balayage grand champ pinces Personnalisation avec pièces de mécanno + ajout seconde plaque d’essais
