Le document traite des bonnes pratiques de modularisation d'applications en C/C++, en mettant l'accent sur la structuration des projets, la gestion des dépendances, et l'écriture de headers appropriés. Il expose des objectifs d'apprentissage clés ainsi que des stratégies pour améliorer la compréhension et la maintenabilité du code. Différents outils et structures de projets C/C++ sont également présentés pour optimiser la compilation et l'intégration continue.

1. Modularisation
Applications C/C++
Bonnes pratiques

2. “Parce que nous avons tous...

3. ...rencontré ce type d’application….

4. ...peiné à comprendre un code illi-si-ble..

5. ...cru être maudits pour avoir à maintenir ce type
d’applications

6. ...pesé le pour et le contre
avant la modification d’une ligne de code...

7. Développons notre
armure savoir/faire et
nos armes outils pour
chasser développer mieux.
Level max 99

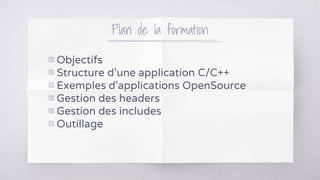

8. Plan de la formation
▧ Objectifs
▧ Structure d’une application C/C++
▧ Exemples d’applications OpenSource
▧ Gestion des headers
▧ Gestion des includes
▧ Outillage

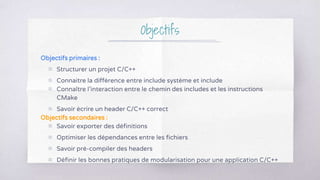

9. Objectifs
Objectifs primaires :
▧ Structurer un projet C/C++
▧ Connaitre la différence entre include système et include
▧ Connaître l’interaction entre le chemin des includes et les instructions
CMake
▧ Savoir écrire un header C/C++ correct
Objectifs secondaires :
▧ Savoir exporter des définitions
▧ Optimiser les dépendances entre les fichiers
▧ Savoir pré-compiler des headers
▧ Définir les bonnes pratiques de modularisation pour une application C/C++

10. Que gagnons à
modulariser nos
applications ?

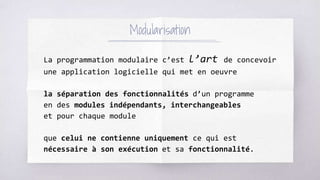

11. Modularisation
La programmation modulaire c’est l’art de concevoir
une application logicielle qui met en oeuvre
la séparation des fonctionnalités d’un programme
en des modules indépendants, interchangeables
et pour chaque module
que celui ne contienne uniquement ce qui est
nécessaire à son exécution et sa fonctionnalité.

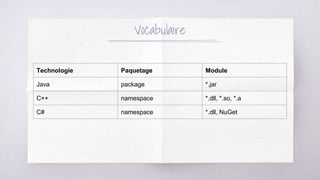

12. Vocabulaire
Technologie Paquetage Module
Java package *.jar
C++ namespace *.dll, *.so, *.a
C# namespace *.dll, NuGet

13. Comment modulariser
notre application ?
(Prendre un accent

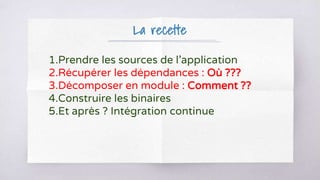

14. La recette
1.Prendre les sources de l’application
2.Récupérer les dépendances : Où ???
3.Décomposer en module : Comment ??
4.Construire les binaires
5.Et après ? Intégration continue

15. Structure d’une
application C/C++

16. Que trouve-t-on dans une
application codée en C/C++ ?

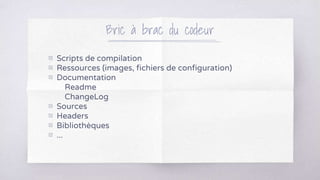

18. Bric à brac du codeur
▧ Scripts de compilation
▧ Ressources (images, fichiers de configuration)
▧ Documentation
Readme
ChangeLog
▧ Sources
▧ Headers
▧ Bibliothèques
▧ ...

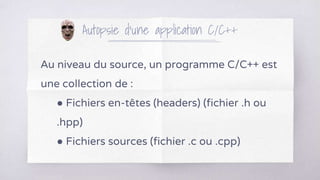

19. Autopsie d’une application C/C++
Au niveau du source, un programme C/C++ est
une collection de :
● Fichiers en-têtes (headers) (fichier .h ou
.hpp)
● Fichiers sources (fichier .c ou .cpp)

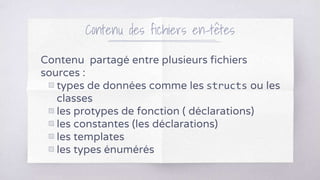

20. Contenu des fichiers en-têtes
Contenu partagé entre plusieurs fichiers
sources :
▧ types de données comme les structs ou les
classes
▧ les protypes de fonction ( déclarations)
▧ les constantes (les déclarations)
▧ les templates
▧ les types énumérés

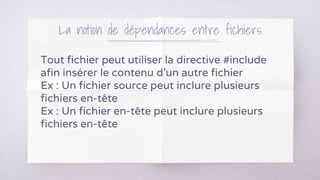

21. La notion de dépendances entre fichiers
Tout fichier peut utiliser la directive #include
afin insérer le contenu d’un autre fichier
Ex : Un fichier source peut inclure plusieurs
fichiers en-tête
Ex : Un fichier en-tête peut inclure plusieurs
fichiers en-tête

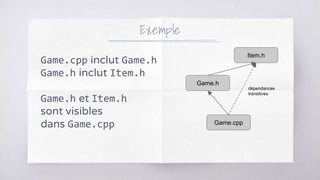

22. Exemple
Game.cpp inclut Game.h
Game.h inclut Item.h
Game.h et Item.h
sont visibles
dans Game.cpp Game.cpp
Game.h
Item.h
dépendances
transitives

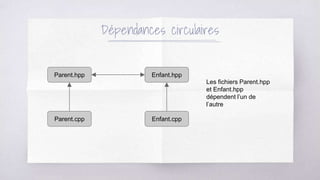

23. Dépendances circulaires
Parent.cpp
Parent.hpp Enfant.hpp
Enfant.cpp
Les fichiers Parent.hpp
et Enfant.hpp
dépendent l’un de
l’autre

24. Solution pour corriger
Parent.cpp
Parent.hpp Enfant.hpp
Enfant.cpp
Les fichiers Parent.hpp
et Enfant.hpp
dépendent l’un de
l’autre

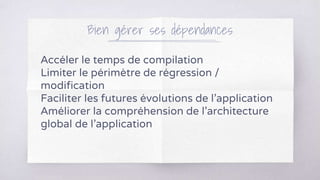

25. Bien gérer ses dépendances
Accéler le temps de compilation
Limiter le périmètre de régression /
modification
Faciliter les futures évolutions de l’application
Améliorer la compréhension de l’architecture
global de l’application

26. Dépendances dans un vrai programme...

27. La décomposition
d’une application
C/C++

28. Exemples de projets
C/C++

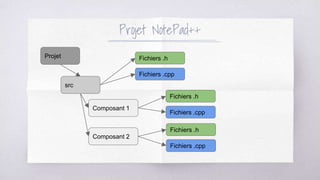

29. Projet NotePad++
Projet
src
Composant 1
Composant 2
Fichiers .h
Fichiers .cpp
Fichiers .h
Fichiers .cpp
Fichiers .h
Fichiers .cpp

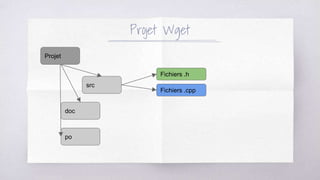

30. Projet Wget
Projet
src
Fichiers .h
Fichiers .cpp
doc
po

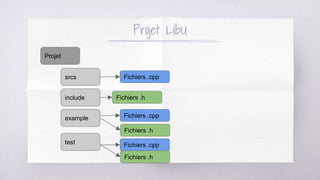

31. Projet LibU
Projet
srcs Fichiers .cpp
include
example
test
Fichiers .h
Fichiers .cpp
Fichiers .h
Fichiers .cpp
Fichiers .h

32. LibEvent https://github.com/libevent/libevent
Projet Fichiers .cpp
include
sample
test
Fichiers .h
Fichiers .cpp
Fichiers .h
Fichiers .cpp
Fichiers .h
Fichiers .h

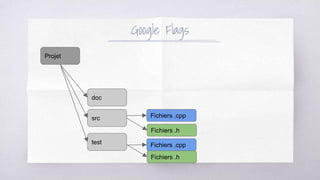

33. Google Flags
Projet
doc
src
test
Fichiers .cpp
Fichiers .h
Fichiers .cpp
Fichiers .h

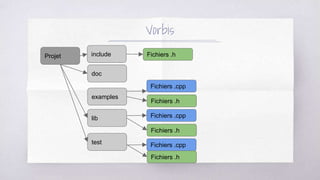

34. Vorbis
Projet
doc
lib
test
Fichiers .cpp
Fichiers .h
Fichiers .cpp
Fichiers .h
examples
Fichiers .cpp
Fichiers .h
include Fichiers .h

35. Structure proposée

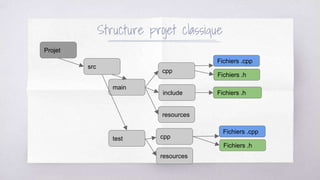

36. Projet
src
cpp
Fichiers .cpp
Fichiers .h
main
test
include
resources
cpp
resources
Fichiers .h
Fichiers .cpp
Fichiers .h
Structure projet classique

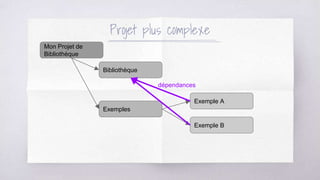

37. Mon Projet de
Bibliothèque
Projet plus complexe
Bibliothèque
Exemples
Exemple A
Exemple B
dépendances

38. Quel livrable souhaitez-vous ?

39. “Une archive pour la bibliothèque ?
les exemples sont dedans ou à coté ?

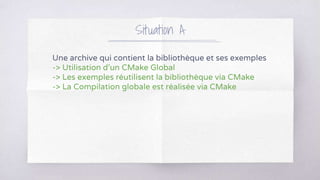

40. Une archive qui contient la bibliothèque et ses exemples
-> Utilisation d’un CMake Global
-> Les exemples réutilisent la bibliothèque via CMake
-> La Compilation globale est réalisée via CMake
Situation A

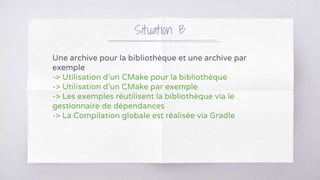

41. Une archive pour la bibliothèque et une archive par
exemple
-> Utilisation d’un CMake pour la bibliothèque
-> Utilisation d’un CMake par exemple
-> Les exemples réutilisent la bibliothèque via le
gestionnaire de dépendances
-> La Compilation globale est réalisée via Gradle
Situation B

42. Digression...
Quel outillage pour
le packaging ?

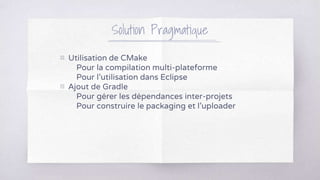

47. ▧ Utilisation de CMake
Pour la compilation multi-plateforme
Pour l’utilisation dans Eclipse
▧ Ajout de Gradle
Pour gérer les dépendances inter-projets
Pour construire le packaging et l’uploader
Solution Pragmatique

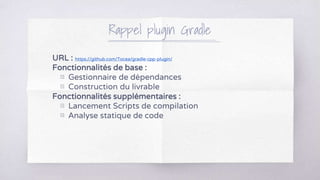

48. URL : https://github.com/Tocea/gradle-cpp-plugin/
Fonctionnalités de base :
▧ Gestionnaire de dépendances
▧ Construction du livrable
Fonctionnalités supplémentaires :
▧ Lancement Scripts de compilation
▧ Analyse statique de code
Rappel plugin Gradle

49. Travaux pratiques

50. Pendant ce temps...

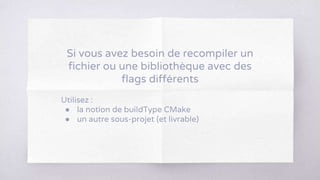

52. Utilisez :
● la notion de buildType CMake
● un autre sous-projet (et livrable)
Si vous avez besoin de recompiler un
fichier ou une bibliothèque avec des
flags différents

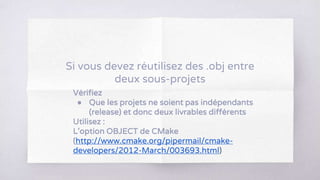

53. Vérifiez
● Que les projets ne soient pas indépendants
(release) et donc deux livrables différents
Utilisez :
L’option OBJECT de CMake
(http://www.cmake.org/pipermail/cmake-
developers/2012-March/003693.html)
Si vous devez réutilisez des .obj entre
deux sous-projets

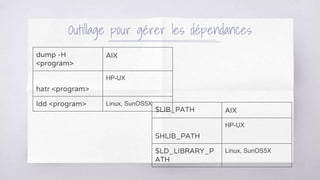

54. Outillage pour gérer les dépendances
dump -H
<program>
AIX
hatr <program>
HP-UX
ldd <program> Linux, SunOS5X
$LIB_PATH AIX
SHLIB_PATH
HP-UX
$LD_LIBRARY_P
ATH
Linux, SunOS5X

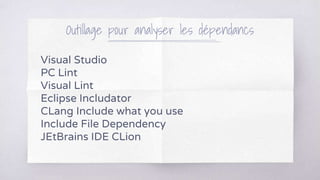

55. Outillage pour analyser les dépendancs
Visual Studio
PC Lint
Visual Lint
Eclipse Includator
CLang Include what you use
Include File Dependency
JEtBrains IDE CLion

56. Précompilation d’entêtes (sous Unix +gcc)
stdafx.h:
#include <string>
#include <stdio.h>
a.cpp:
#include "stdafx.h"
int main(int argc, char**argv)
{
std::string s = "Hi";
return 0;
}
Then compile as:
> g++ -c stdafx.h -o stdafx.h.gch // Précompilation des headers
> g++ a.cpp > ./a.out

57. Headers,
includes et
companie

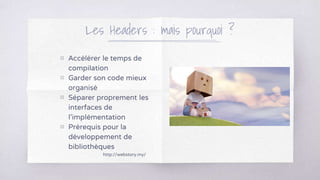

58. Les Headers : mais pourquoi ?
http://webstory.my/
▧ Accélérer le temps de
compilation
▧ Garder son code mieux
organisé
▧ Séparer proprement les
interfaces de
l’implémentation
▧ Prérequis pour la
développement de
bibliothèques

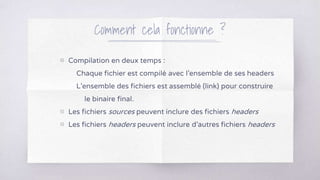

59. ▧ Compilation en deux temps :
Chaque fichier est compilé avec l’ensemble de ses headers
L’ensemble des fichiers est assemblé (link) pour construire
le binaire final.
▧ Les fichiers sources peuvent inclure des fichiers headers
▧ Les fichiers headers peuvent inclure d’autres fichiers headers
Comment cela fonctionne ?

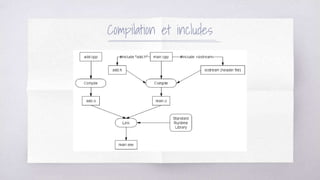

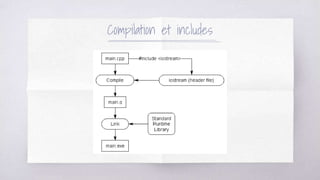

60. Compilation et includes

61. Compilation et includes

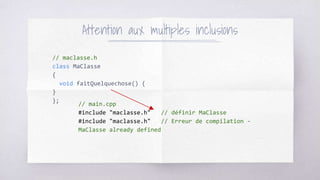

62. // maclasse.h
class MaClasse
{
void faitQuelquechose() {
}
};
Attention aux multiples inclusions
// main.cpp
#include "maclasse.h" // définir MaClasse
#include "maclasse.h" // Erreur de compilation -
MaClasse already defined

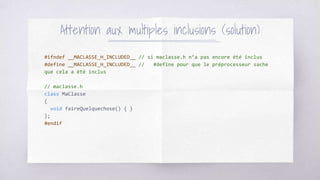

63. #ifndef __MACLASSE_H_INCLUDED__ // si maclasse.h n’a pas encore été inclus
#define __MACLASSE_H_INCLUDED__ // #define pour que le préprocesseur sache
que cela a été inclus
// maclasse.h
class MaClasse
{
void faireQuelquechose() { }
};
#endif
Attention aux multiples inclusions (solution)

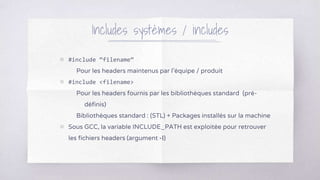

64. ▧ #include “filename”
Pour les headers maintenus par l’équipe / produit
▧ #include <filename>
Pour les headers fournis par les bibliothèques standard (pré-
définis)
Bibliothèques standard : (STL) + Packages installés sur la machine
▧ Sous GCC, la variable INCLUDE_PATH est exploitée pour retrouver
les fichiers headers (argument -I)
Includes systèmes / includes

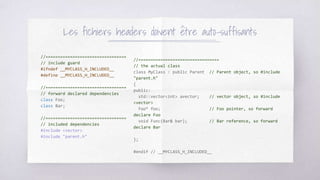

65. Les fichiers headers doivent être auto-suffisants
//=================================
// include guard
#ifndef __MYCLASS_H_INCLUDED__
#define __MYCLASS_H_INCLUDED__
//=================================
// forward declared dependencies
class Foo;
class Bar;
//=================================
// included dependencies
#include <vector>
#include "parent.h"
//=================================
// the actual class
class MyClass : public Parent // Parent object, so #include
"parent.h"
{
public:
std::vector<int> avector; // vector object, so #include
<vector>
Foo* foo; // Foo pointer, so forward
declare Foo
void Func(Bar& bar); // Bar reference, so forward
declare Bar
};
#endif // __MYCLASS_H_INCLUDED__

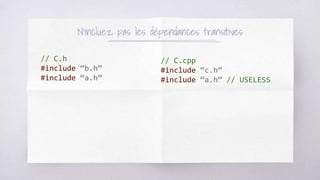

66. N’incluez pas les dépendances transitives
// C.h
#include “b.h”
#include “a.h”
// C.cpp
#include “c.h”
#include “a.h” // USELESS

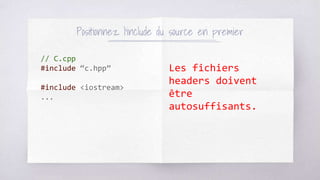

67. Positionnez l’include du source en premier
// C.cpp
#include “c.hpp”
#include <iostream>
...
Les fichiers
headers doivent
être
autosuffisants.

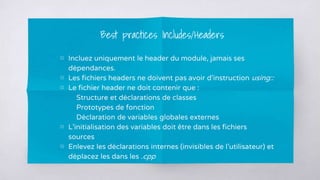

68. ▧ Incluez uniquement le header du module, jamais ses
dépendances.
▧ Les fichiers headers ne doivent pas avoir d’instruction using::
▧ Le fichier header ne doit contenir que :
Structure et déclarations de classes
Prototypes de fonction
Déclaration de variables globales externes
▧ L’initialisation des variables doit être dans les fichiers
sources
▧ Enlevez les déclarations internes (invisibles de l’utilisateur) et
déplacez les dans les .cpp
Best practices Includes/Headers

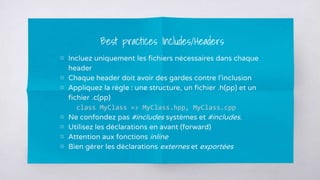

69. ▧ Incluez uniquement les fichiers nécessaires dans chaque
header
▧ Chaque header doit avoir des gardes contre l’inclusion
▧ Appliquez la règle : une structure, un fichier .h(pp) et un
fichier .c(pp)
class MyClass => MyClass.hpp, MyClass.cpp
▧ Ne confondez pas #includes systèmes et #includes.
▧ Utilisez les déclarations en avant (forward)
▧ Attention aux fonctions inline
▧ Bien gérer les déclarations externes et exportées
Best practices Includes/Headers

70. ▧ Pas d’inclusion de fichiers .cpp
▧ Déclarez les includes systèmes aussi dans les .cpp
Best practices Includes/Headers

71. // a.h
#ifndef A_H
#define A_H
#include "b.h"
class A { B* b; };
#endif A_H

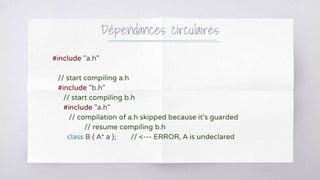

Dépendances circulaires
// b.h
#ifndef B_H
#define B_H
#include "a.h"
class B { A* a; };
#endif B_H

72. #include "a.h"
// start compiling a.h
#include "b.h"
// start compiling b.h
#include "a.h"
// compilation of a.h skipped because it's guarded
// resume compiling b.h
class B { A* a }; // <--- ERROR, A is undeclared
Dépendances circulaires

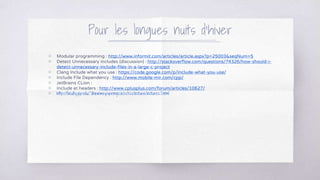

73. Pour les longues nuits d’hiver
▧ Modular programming : http://www.informit.com/articles/article.aspx?p=25003&seqNum=5
▧ Detect Unnecessary includes (discussion) : http://stackoverflow.com/questions/74326/how-should-i-
detect-unnecessary-include-files-in-a-large-c-project
▧ Clang Include what you use : https://code.google.com/p/include-what-you-use/
▧ Include File Dependency : http://www.mobile-mir.com/cpp/
▧ JetBrains CLion :
▧ Include et headers : http://www.cplusplus.com/forum/articles/10627/
▧ http://faculty.ycp.edu/~dhovemey/spring2011/cs320/lecture/lecture27.html

74. Vous pouvez me trouver :
https://about.me/sylvain_leroy
Merci
