SDN software defined network presentation.pptx
- 1. Software Defined Networking ISTA May 2, 2019 Réalisépar: Oussama Fliyou

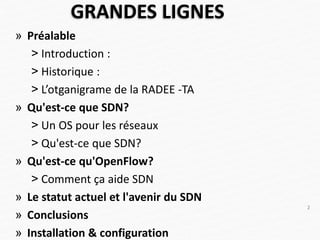

- 2. GRANDES LIGNES » Préalable ˃Introduction : ˃ Historique : ˃ L’otganigrame de la RADEE -TA » Qu'est-ce que SDN? ˃ Un OS pour les réseaux ˃ Qu'est-ce que SDN? » Qu'est-ce qu'OpenFlow? ˃ Comment ça aide SDN » Le statut actuel et l'avenir du SDN » Conclusions » Installation & configuration 2

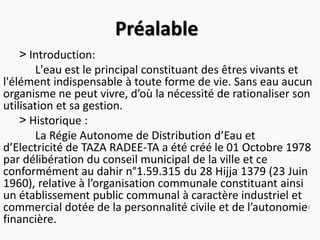

- 3. Préalable ˃ Introduction: L'eau estle principal constituant des êtres vivants et l'élément indispensable à toute forme de vie. Sans eau aucun organisme ne peut vivre, d’où la nécessité de rationaliser son utilisation et sa gestion. ˃ Historique : La Régie Autonome de Distribution d’Eau et d’Electricité de TAZA RADEE-TA a été créé le 01 Octobre 1978 par délibération du conseil municipal de la ville et ce conformément au dahir n°1.59.315 du 28 Hijja 1379 (23 Juin 1960), relative à l’organisation communale constituant ainsi un établissement public communal à caractère industriel et commercial dotée de la personnalité civile et de l’autonomie financière. 3

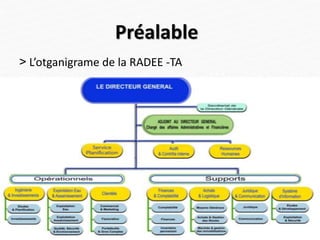

- 4. Préalable ˃ L’otganigrame dela RADEE -TA 4

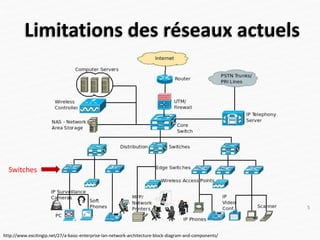

- 5. Limitations des réseauxactuels 5 http://www.excitingip.net/27/a-basic-enterprise-lan-network-architecture-block-diagram-and-components/ Switches

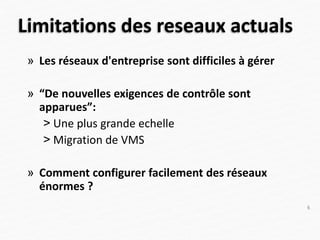

- 6. Limitations des reseauxactuals » Les réseaux d'entreprise sont difficiles à gérer » “De nouvelles exigences de contrôle sont apparues”: ˃ Une plus grande echelle ˃ Migration de VMS » Comment configurer facilement des réseaux énormes ? 6
- 7. » Anciennes façonsde configurer un réseau : Limitations des reseaux actuals Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware Operating System Operating System Operating System Operating System Operating System App App App OpenFlow/SDN tutorial, Srini Seetharaman, Deutsche Telekom, Silicon Valley Innovation Center 7

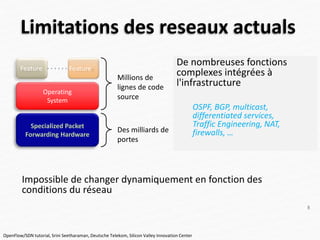

- 8. Limitations des reseauxactuals 8 Millions de lignes de code source Des milliards de portes De nombreuses fonctions complexes intégrées à l'infrastructure OSPF, BGP, multicast, differentiated services, Traffic Engineering, NAT, firewalls, … Specialized Packet Forwarding Hardware Operating System Feature Feature OpenFlow/SDN tutorial, Srini Seetharaman, Deutsche Telekom, Silicon Valley Innovation Center Impossible de changer dynamiquement en fonction des conditions du réseau
- 9. » Pas d'abstractionde plan de contrôle pour l'ensemble du réseau! » C’est comme au bon vieux temps - quand il n’y avait pas d’OS… Limitations des reseaux actuals Wilkes with the EDSAC, 1949 9

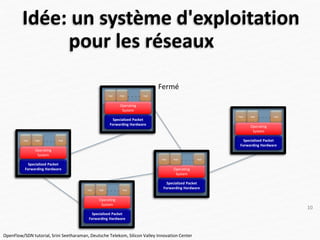

- 10. Idée: un systèmed'exploitation pour les réseaux Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware Operating System Operating System Operating System Operating System Operating System App App App Fermé OpenFlow/SDN tutorial, Srini Seetharaman, Deutsche Telekom, Silicon Valley Innovation Center 10

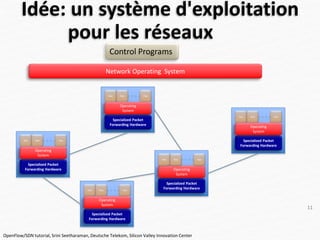

- 11. Idée: un systèmed'exploitation pour les réseaux Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware App App App Specialized Packet Forwarding Hardware Operating System Operating System Operating System Operating System Operating System App App App Network Operating System Control Programs OpenFlow/SDN tutorial, Srini Seetharaman, Deutsche Telekom, Silicon Valley Innovation Center 11
- 12. Idée: un systèmed'exploitation pour les réseaux Simple Packet Forwarding Hardware Simple Packet Forwarding Hardware Simple Packet Forwarding Hardware Simple Packet Forwarding Hardware Simple Packet Forwarding Hardware Network Operating System Control Programs OpenFlow/SDN tutorial, Srini Seetharaman, Deutsche Telekom, Silicon Valley Innovation Center 12

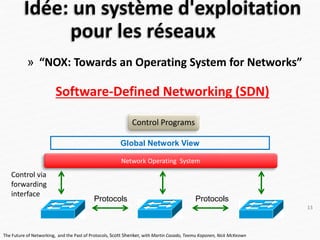

- 13. Idée: un systèmed'exploitation pour les réseaux » “NOX: Towards an Operating System for Networks” Global Network View Protocols Protocols Control via forwarding interface Network Operating System Control Programs Software-Defined Networking (SDN) The Future of Networking, and the Past of Protocols, Scott Shenker, with Martin Casado, Teemu Koponen, Nick McKeown 13

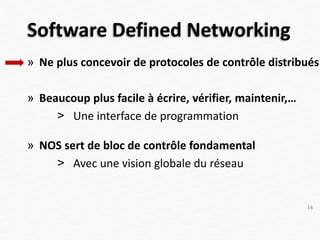

- 14. Software Defined Networking »Ne plus concevoir de protocoles de contrôle distribués » Beaucoup plus facile à écrire, vérifier, maintenir,… > Une interface de programmation » NOS sert de bloc de contrôle fondamental > Avec une vision globale du réseau 14

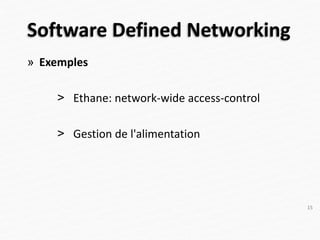

- 15. Software Defined Networking »Exemples > Ethane: network-wide access-control > Gestion de l'alimentation 15

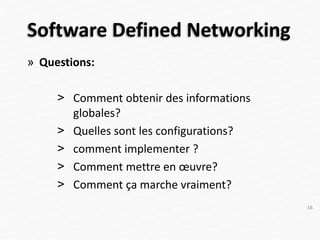

- 16. Software Defined Networking »Questions: > Comment obtenir des informations globales? > Quelles sont les configurations? > comment implementer ? > Comment mettre en œuvre? > Comment ça marche vraiment? 16

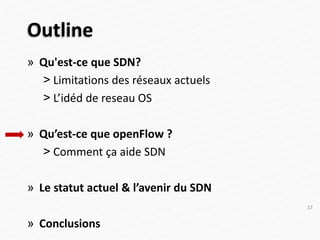

- 17. Outline » Qu'est-ce queSDN? ˃ Limitations des réseaux actuels ˃ L’idéd de reseau OS » Qu’est-ce que openFlow ? ˃ Comment ça aide SDN » Le statut actuel & l’avenir du SDN » Conclusions 17
- 18. OpenFlow » “OpenFlow: Favoriserl'innovation dans les réseaux de campus” » Comme les pilotes matériels – interface entre les commutateurs et le système d'exploitation réseau 18

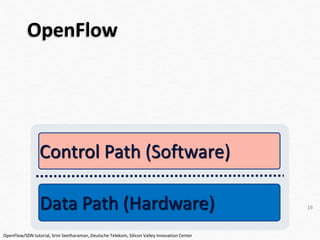

- 19. OpenFlow 19 OpenFlow/SDN tutorial, SriniSeetharaman, Deutsche Telekom, Silicon Valley Innovation Center Data Path (Hardware) Control Path (Software)

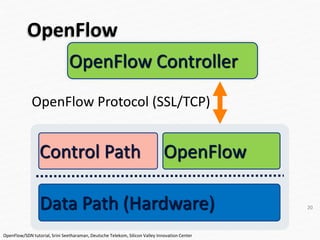

- 20. OpenFlow 20 Data Path (Hardware) ControlPath OpenFlow OpenFlow Controller OpenFlow Protocol (SSL/TCP) OpenFlow/SDN tutorial, Srini Seetharaman, Deutsche Telekom, Silicon Valley Innovation Center

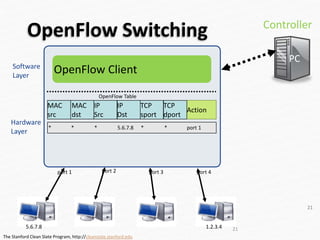

- 21. OpenFlow Switching 21 The StanfordClean Slate Program, http://cleanslate.stanford.edu Controller PC Hardware Layer Software Layer OpenFlow Table MAC src MAC dst IP Src IP Dst TCP sport TCP dport Action OpenFlow Client * * 5.6.7.8 * * * port 1 port 4 port 3 port 2 port 1 1.2.3.4 5.6.7.8 21

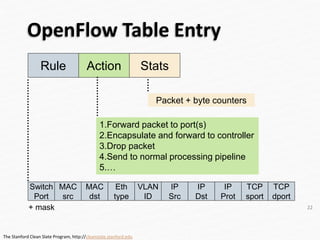

- 22. OpenFlow Table Entry 22 Switch Port MAC src MAC dst Eth type VLAN ID IP Src IP Dst IP Prot TCP sport TCP dport RuleAction Stats + mask Packet + byte counters The Stanford Clean Slate Program, http://cleanslate.stanford.edu 1.Forward packet to port(s) 2.Encapsulate and forward to controller 3.Drop packet 4.Send to normal processing pipeline 5.…

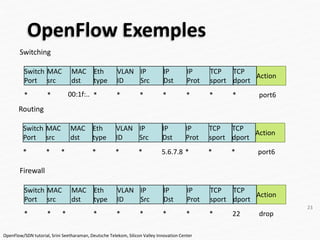

- 23. OpenFlow Exemples 23 Switching * Switch Port MAC src MAC dst Eth type VLAN ID IP Src IP Dst IP Prot TCP sport TCP dport Action * 00:1f:..* * * * * * * port6 Firewall * Switch Port MAC src MAC dst Eth type VLAN ID IP Src IP Dst IP Prot TCP sport TCP dport Action * * * * * * * * 22 drop OpenFlow/SDN tutorial, Srini Seetharaman, Deutsche Telekom, Silicon Valley Innovation Center Routing * Switch Port MAC src MAC dst Eth type VLAN ID IP Src IP Dst IP Prot TCP sport TCP dport Action * * * * * 5.6.7.8 * * * port6
- 24. OpenFlow Usage Controller PC OpenFlow Switch OpenFlow Switch OpenFlow Switch Alice’s code Decision? OpenFlow Protocol Alice’sRule Alice’s Rule Alice’s Rule 24 OpenFlow/SDN tutorial, Srini Seetharaman, Deutsche Telekom, Silicon Valley Innovation Center » Alice’s code: ˃ Commutateur d'apprentissage simple ˃ Per Flow switching ˃ L'accès au reseau control/firewall ˃ Static “VLANs” ˃ Son propre nouveau protocole de routage: unicast, multicast, multipath ˃ Gestionnaire de réseau domestique ˃ Processeur de paquets (in controller) ˃ IPvAlice

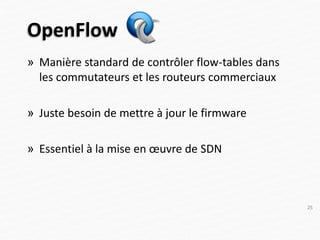

- 25. OpenFlow » Manière standardde contrôler flow-tables dans les commutateurs et les routeurs commerciaux » Juste besoin de mettre à jour le firmware » Essentiel à la mise en œuvre de SDN 25

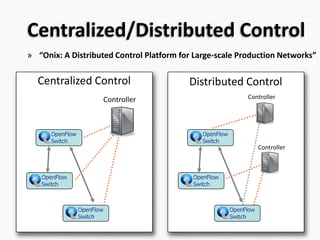

- 26. Centralized/Distributed Control Centralized Control OpenFlow Switch OpenFlow Switch OpenFlow Switch Controller DistributedControl OpenFlow Switch OpenFlow Switch OpenFlow Switch Controller Controller » “Onix: A Distributed Control Platform for Large-scale Production Networks”

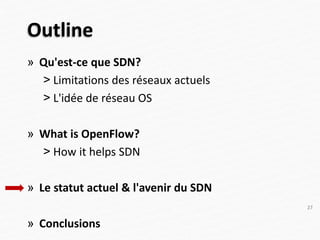

- 27. Outline » Qu'est-ce queSDN? ˃ Limitations des réseaux actuels ˃ L'idée de réseau OS » What is OpenFlow? ˃ How it helps SDN » Le statut actuel & l'avenir du SDN » Conclusions 27

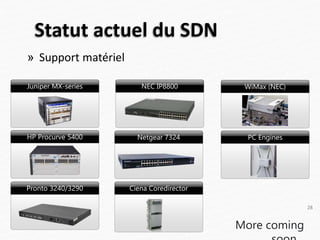

- 28. Statut actuel duSDN » Support matériel 28 Ciena Coredirector NEC IP8800 More coming Juniper MX-series HP Procurve 5400 Pronto 3240/3290 WiMax (NEC) PC Engines Netgear 7324

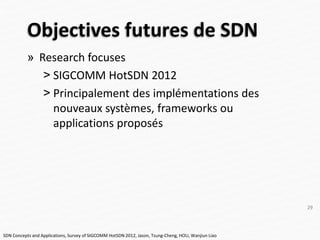

- 29. Objectives futures deSDN 29 » Research focuses ˃ SIGCOMM HotSDN 2012 ˃ Principalement des implémentations des nouveaux systèmes, frameworks ou applications proposés SDN Concepts and Applications, Survey of SIGCOMM HotSDN 2012, Jason, Tsung-Cheng, HOU, Wanjiun Liao

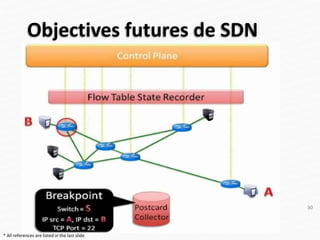

- 30. Objectives futures deSDN » New policies for security » Programmable WLANs » The placement of controllers (amount; location; centralized/distributed) » Debugger for SDN 30 * All references are listed in the last slide.

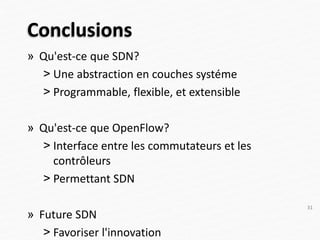

- 31. Conclusions » Qu'est-ce queSDN? ˃ Une abstraction en couches systéme ˃ Programmable, flexible, et extensible » Qu'est-ce que OpenFlow? ˃ Interface entre les commutateurs et les contrôleurs ˃ Permettant SDN » Future SDN ˃ Favoriser l'innovation 31

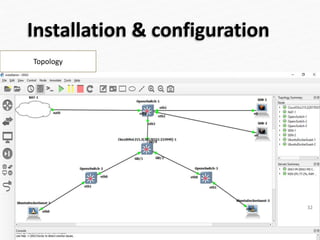

- 32.

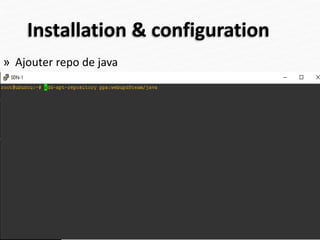

- 33. Installation & configuration »Ajouter repo de java 33

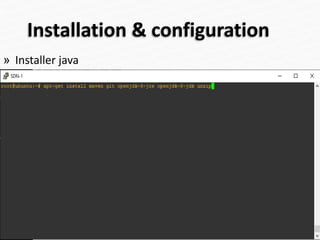

- 34. Installation & configuration »Installer java 34

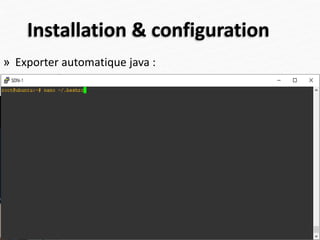

- 35. Installation & configuration »Exporter automatique java : 35

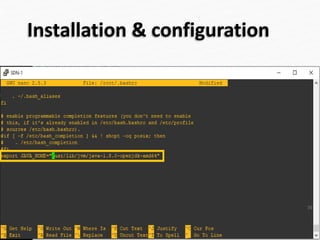

- 36.

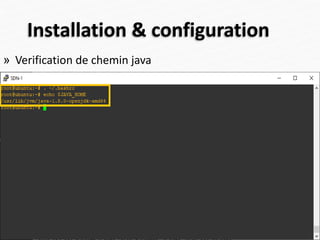

- 37. Installation & configuration »Verification de chemin java 37
- 38. Installation & configuration »Installer OpenDayLight Controller : » wget https://nexus.opendaylight.org/content/groups/public/org/opendaylight/integration/distribution- karaf/0.3.0-Lithium/distribution-karaf-0.3.0-Lithium.tar.gz 38

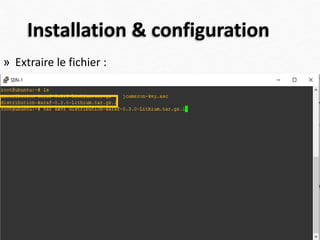

- 39. Installation & configuration 39 »Extraire le fichier :

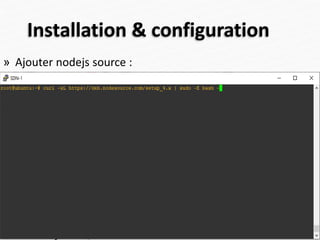

- 40. Installation & configuration »Ajouter nodejs source : 40

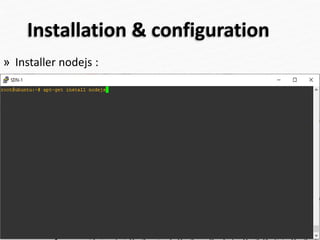

- 41. Installation & configuration »Installer nodejs : 41

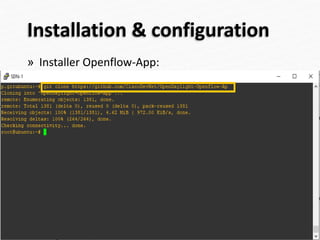

- 42. Installation & configuration »Installer Openflow-App: 42

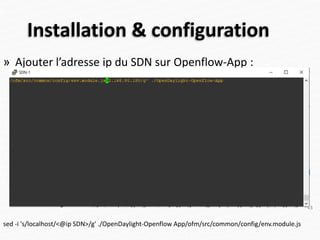

- 43. Installation & configuration »Ajouter l’adresse ip du SDN sur Openflow-App : sed -i 's/localhost/<@ip SDN>/g' ./OpenDaylight-Openflow App/ofm/src/common/config/env.module.js 43

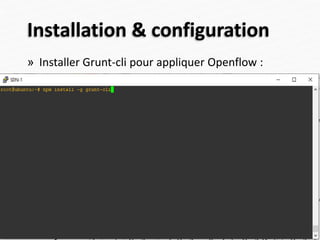

- 44. Installation & configuration »Installer Grunt-cli pour appliquer Openflow : 44

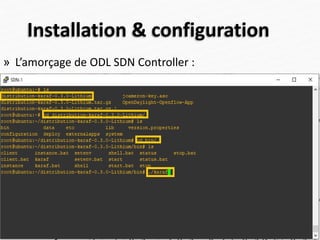

- 45. Installation & configuration »L’amorçage de ODL SDN Controller : 45

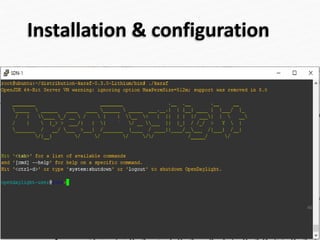

- 46.

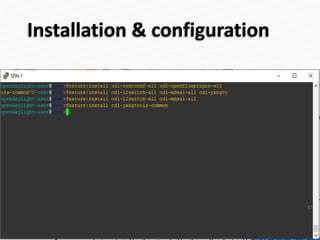

- 47.

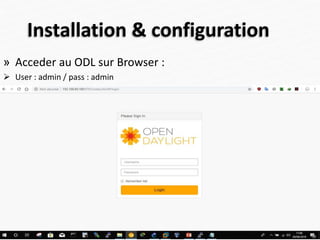

- 48. Installation & configuration »Acceder au ODL sur Browser : User : admin / pass : admin 48

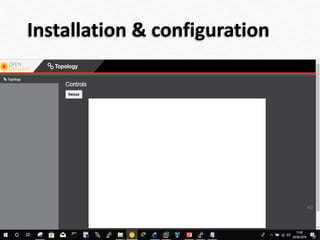

- 49.

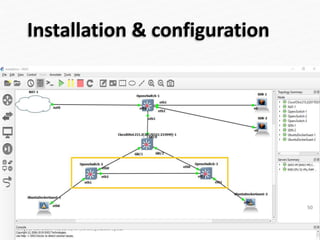

- 50.
- 51. Installation & configuration »Configuration des switch ovs : 51

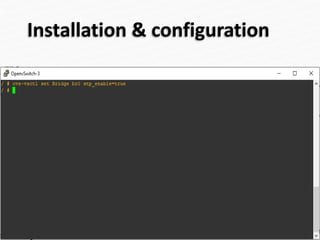

- 52.

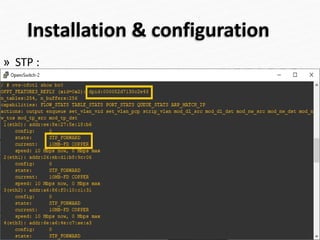

- 53. Installation & configuration »STP : 53

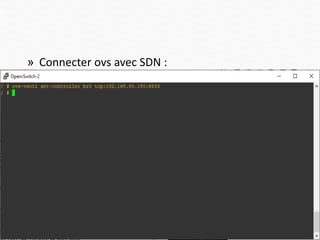

- 54. » Connecter ovsavec SDN : 54

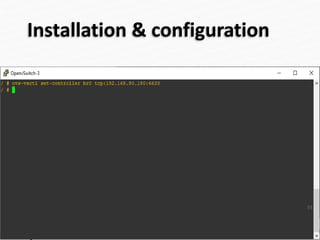

- 55.

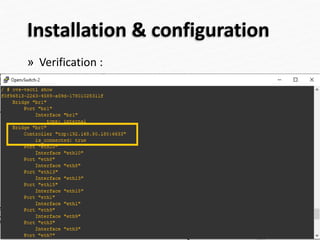

- 56. Installation & configuration »Verification : 56

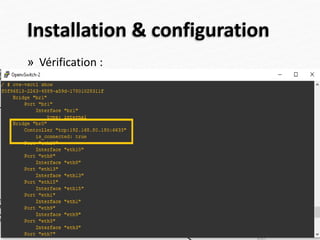

- 57. Installation & configuration »Vérification : 57
- 58. Installation & configuration »Connect ssh de SDN 2 ver SDN1 : 58

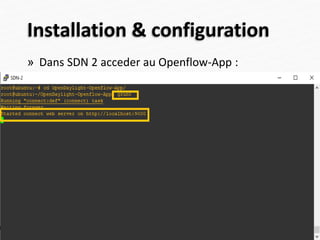

- 59. Installation & configuration 59 »Dans SDN 2 acceder au Openflow-App :
- 60. Installation & configuration »Vérification : 60

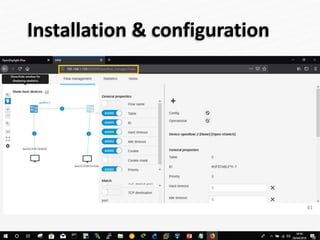

- 61.
- 62.
- 63.

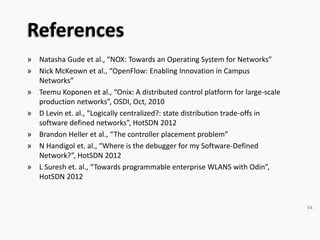

- 64. References » Natasha Gudeet al., “NOX: Towards an Operating System for Networks” » Nick McKeown et al., “OpenFlow: Enabling Innovation in Campus Networks” » Teemu Koponen et al., “Onix: A distributed control platform for large-scale production networks”, OSDI, Oct, 2010 » D Levin et. al., “Logically centralized?: state distribution trade-offs in software defined networks”, HotSDN 2012 » Brandon Heller et al., “The controller placement problem” » N Handigol et. al., “Where is the debugger for my Software-Defined Network?”, HotSDN 2012 » L Suresh et. al., “Towards programmable enterprise WLANS with Odin”, HotSDN 2012 64
Notes de l'éditeur
- #7 validate responsiveness as demand varies according to user needs firewalls and load balancers eliminate vulnerability and exposure between users and applications
- #10 Packages travel inside the network… Switches pass them along… But the decisions are made individually by the switches.. such as where to pass them Nobody is dynamically controlling the network flow
- #12 How do we redefine the architecture to open up networking infrastructure and the industry! By bring to the networking industry what we did to the computing world
- #13 The key is to have a standardized control interface that speaks directly to hardware A whole network is like a big machine
- #14 A remote controller has control of a switch’s forwarding decisions
- #15 The scope, the design goal No need for distance-vector routing if you have a global view – compute dijkstra directly
- #16 Check network flow, scan… Reduce the speed of the links that are not well utilized, or turn them off together
- #21 Leverages hardware inside most switches today (ACL tables)
- #23 The earliest prototype… just to get an idea
- #25 Table entries can be updated
- #27 Partition, aggregation, consistency, durability Asynchronous but eventually consistent
- #29 Not only switches but other network components
- #31 Transparently changing host IP to avoid attack – sdn provides a namespace interface (a strong mapping mechanism) 2. access point (AP) association decisions are not made by the infrastructure, but by clients. Have no control to that part… state changes.. Virtual AP for management 4. Breakpoints and packet backtraces
- #32 SDN not about new mechanisms; can use current Forwarding primitives (e.g., MPLS) State distribution primitives (e.g., flooding as in OSPF) Operator control programs (e.g., BGP on scale-out router)
