Software Defined Networking dans Windows Server vNext
Le document traite des technologies de réseau définies par logiciel (SDN) dans Microsoft Azure, en se concentrant sur la virtualisation des réseaux et les fonctionnalités d'administration. Il décrit également les composants essentiels des plans de gestion, de contrôle et de données, ainsi que les services réseau intégrés et la gestion de la connectivité. Enfin, des intrants sur les API et les mécanismes de routage sont fournis pour déployer efficacement des réseaux virtuels et des services associés.
Contenu connexe
Similaire à Software Defined Networking dans Windows Server vNext
![architecture_SDN[2].it describe severela topics that are the](https://cdn.slidesharecdn.com/ss_thumbnails/architecturesdn2-240326183154-3c268573-thumbnail.jpg?width=640&height=640&fit=bounds)
Software Defined Networking dans Windows Server vNext
- 1.

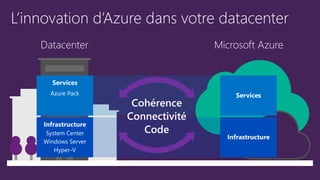

- 3.
- 4.

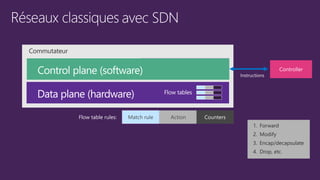

- 5. Instructions Flow table rules: 1.Forward 2. Modify 3. Encap/decapsulate 4. Drop, etc.

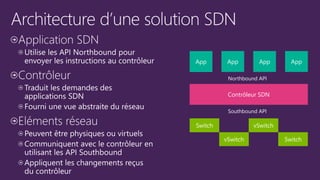

- 6. App App AppApp Contrôleur SDN Switch vSwitch vSwitch Switch Northbound API Southbound API

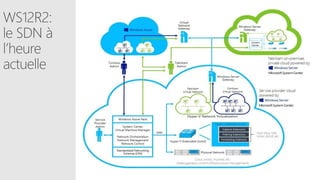

- 8. Control plane Data plane API REST Protocolesde communication System CenterManagement plane Toute application utilisant SDNMicrosoftAzure Pack Services réseau distribués Réseau virtuel SDN v-Switch + Distributed HNV Router • Performance du réseau • Forwarding/routing distribués • Services réseaux intégrés • Gestion intégrée des réseaux physiques et virtuels • Gestion du cycle de vie des services réseaux • Surveillance réseau Network Controller Interconnection/ Routage

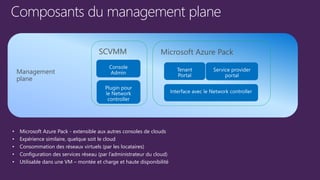

- 9. Composants du managementplane Management plane Microsoft Azure PackSCVMM • Microsoft Azure Pack - extensible aux autres consoles de clouds • Expérience similaire, quelque soit le cloud • Consommation des réseaux virtuels (par les locataires) • Configuration des services réseau (par l’administrateur du cloud) • Utilisable dans une VM – montée et charge et haute disponibilité
- 10. Composants du dataplane SDN-vSwitch HNV Dist. Router Logical switch Service Insertion Distributed Firewall Load balancing Fast IO (PD) Virtual edge S2S GW Forwarding L3 GW SLB Forwarding L2 GW GRE GW VPN GW Virtual edge • Scale out, hautement disponible • Passerelles réseaux physique virtuel • IPsec, GRE, VLAN, L3, L2 • NAT, parefeu, Load-balancer • Utilisation de BGP pour le routage SDN-vSwitch • Hyper-V Network Virtualization (HNV) • Encapsulation VXLAN et NVGRE • Routage distribué • Composants des services réseaux

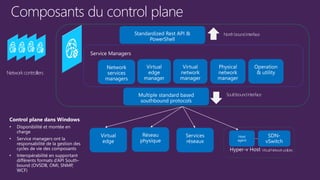

- 11. Composants du controlplane Networkcontrollers Northboundinterface Hyper-v Host Southboundinterface VirtualNetworkpolicies

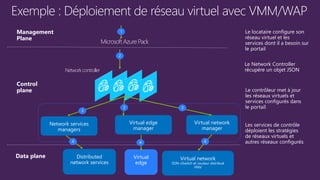

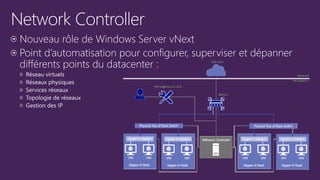

- 13. Exemple : Déploiementde réseau virtuel avec VMM/WAP Control plane Data plane Management Plane MicrosoftAzure Pack Distributed network services Virtual edge Virtual network SDN-vSwitch et routeur distribué HNV Le locataire configure son réseau virtuel et les services dont il a besoin sur le portail Networkcontroller 1 2 Network services managers Virtual edge manager Virtual network manager 3 3 3 4 4 4 Le contrôleur met à jour les réseaux virtuels et services configurés dans le portail Le Network Controller récupère un objet JSON Les services de contrôle déploient les stratégies de réseaux virtuels et autres réseaux configurés

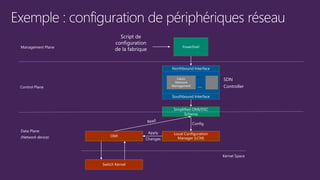

- 14. Southbound Interface Northbound Interface Fabric Network Management… PowerShell Simplified OMI/DSC Schema

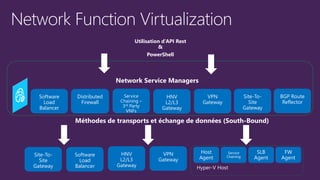

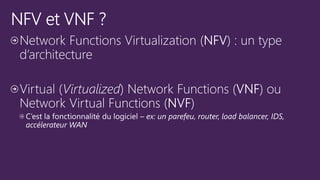

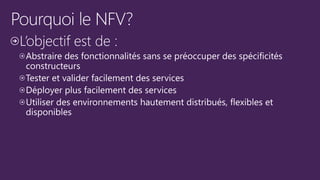

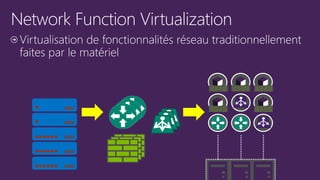

- 18. Software Load Balancer Hyper-V Host Host Agent Utilisation d’APIRest & PowerShell Distributed Firewall Service Chaining – 3rd Party VNFs HNV L2/L3 Gateway VPN Gateway Site-To- Site Gateway Méthodes de transports et échange de données (South-Bound) Site-To- Site Gateway Software Load Balancer HNV L2/L3 Gateway VPN Gateway Service Chaining SLB Agent FW Agent BGP Route Reflector Network Service Managers

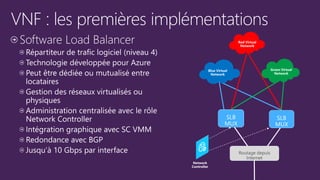

- 20.

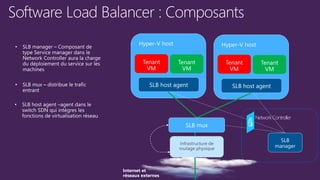

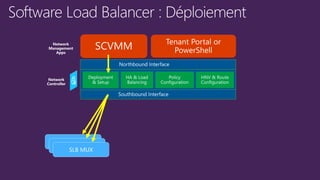

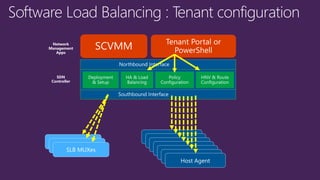

- 21. Internet et réseaux externes Infrastructurede routage physique NetworkController

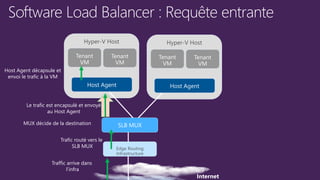

- 24. Internet Edge Routing Infrastructure Hyper-V Host Trafficarrive dans l’infra Trafic routé vers le SLB MUX Le trafic est encapsulé et envoyé au Host Agent Hyper-V Host MUX décide de la destination Host Agent décapsule et envoi le trafic à la VM

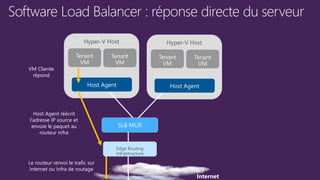

- 25. Internet Edge Routing Infrastructure Hyper-V Host VMCliente répond Hyper-V Host Host Agent réécrit l’adresse IP source et envoie le paquet au routeur infra Le routeur renvoi le trafic sur internet ou infra de routage

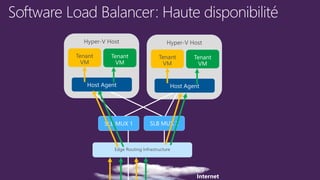

- 26. Internet Hyper-V Host Tenant VM Hyper-V Host Tenant VM EdgeRouting Infrastructure

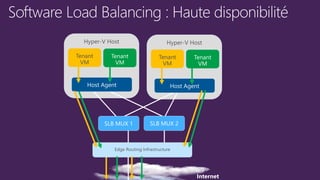

- 27. Internet Hyper-V Host Tenant VM Hyper-V Host Tenant VM EdgeRouting Infrastructure
- 28. Internet Hyper-V Host Tenant VM Hyper-V Host Tenant VM EdgeRouting Infrastructure

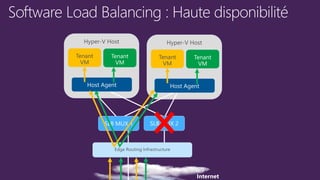

- 29. Internet Hyper-V Host Tenant VM Hyper-V Host Tenant VM EdgeRouting Infrastructure

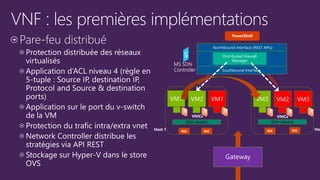

- 30. PowerShell Distributed Firewall Manager VM1 VM2VM1 NIC NIC VNICs VM3 VM2 VM3 NIC VNICs NIC

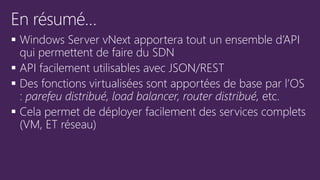

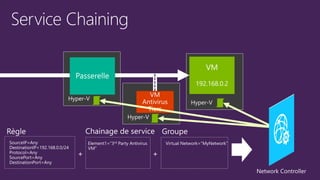

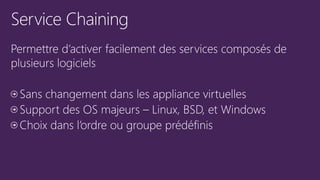

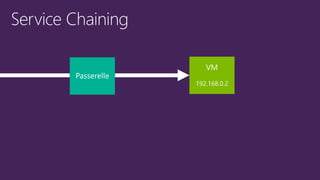

- 35. Windows ServervNext apportera tout un ensemble d’API qui permettent de faire du SDN API facilement utilisables avec JSON/REST Des fonctions virtualisées sont apportées de base par l’OS : parefeu distribué, load balancer, router distribué, etc. Cela permet de déployer facilement des services complets (VM, ET réseau)
- 36. Donnez votre avis: http://notes.mstechdays.fr tech days• 2015
- 37. © 2015 MicrosoftCorporation. All rights reserved. tech days• 2015 #mstechdays techdays.microsoft.fr Arnaud Lheureux @arnaudlheureux http://aka.ms/Arnaud
