Joints Isolés en Tresse de Cuivre Ω LINK pour la Fixation aux Pôles des Interrupteurs en Boîtier Ω LINK est une Connexion Électrique Souple, Isolée et Préfabriquée, en tresse de cuivre étamé, revêtue de PVC. AVANTAGES ET PERFORMANCES DES JOINTS EN TRESSE DE CUIVRE: Ω LINK est la solution la plus rapide et la plus avantageuse pour réaliser des Connexions Électriques de 125 à 630 A. - Les extrémités de la connexion électrique souple isolée Ω LINK sont en tube de cuivre étamé et pressé, et elles sont dimensionnées sur les pôles des interrupteurs en boîtier les plus diffusés sur le marché. - Le diamètre des trous des extrémités des Joints en Tresse de Cuivre Ω LINK est conçu pour permettre une optimisation du contact électrique en fonction du système de fixation du pôle de l'interrupteur, ainsi qu'un branchement électrique "Universel" aux systèmes de distribution en barres en cuivre. - L’Isolation en PVC de la Connexion Électrique Isolée Ω LINK répond à toutes les caractéristiques électriques requises pour une utilisation dans des Installations en Basse Tension. PRINCIPAUX AVANTAGES - Connexion Électrique Isolée prête à l’emploi - Aucune opération préalable n’est requise - Pas de câble électrique à couper sur mesure - Pas de dénudage des extrémités des câbles - Pas de cosses à acquérir - Aucune opération de sertissage - Extrême flexibilité par rapport à un câble de la même section - Encombrement réduit dans le Tableau Électrique - Poids réduit - Considérable gain de temps EXCELLENTES CARACTÉRISTIQUES ÉLECTRIQUES - Excellente isolation électrique - Meilleure surface de contact - Capacité de transport de courant améliorée, avec la même section (ou à section réduite avec la même intensité) - Excellent comportement en cas de court-circuit LA GAMME - Section Électrique : de 25 mm2 à 240 mm2 - Longueur : de 230mm à 930 mm - Débit Nominal : de 125 A à 630 A Connexion Ω LINK - Liste des produits Découvrez les informations, les caractéristiques techniques, les tableaux de dimensionnement, les exemples d’application et plus, sur la Connexion Électrique Souple en Tresse de Cuivre Isolée Ω LINK. Connexions Préfabriquées en Tresse de Cuivre Isolée Support de Joints Isolés en Tresse http://www.teknomega.fr/section-tableaux-electriques

1. Ω LINK

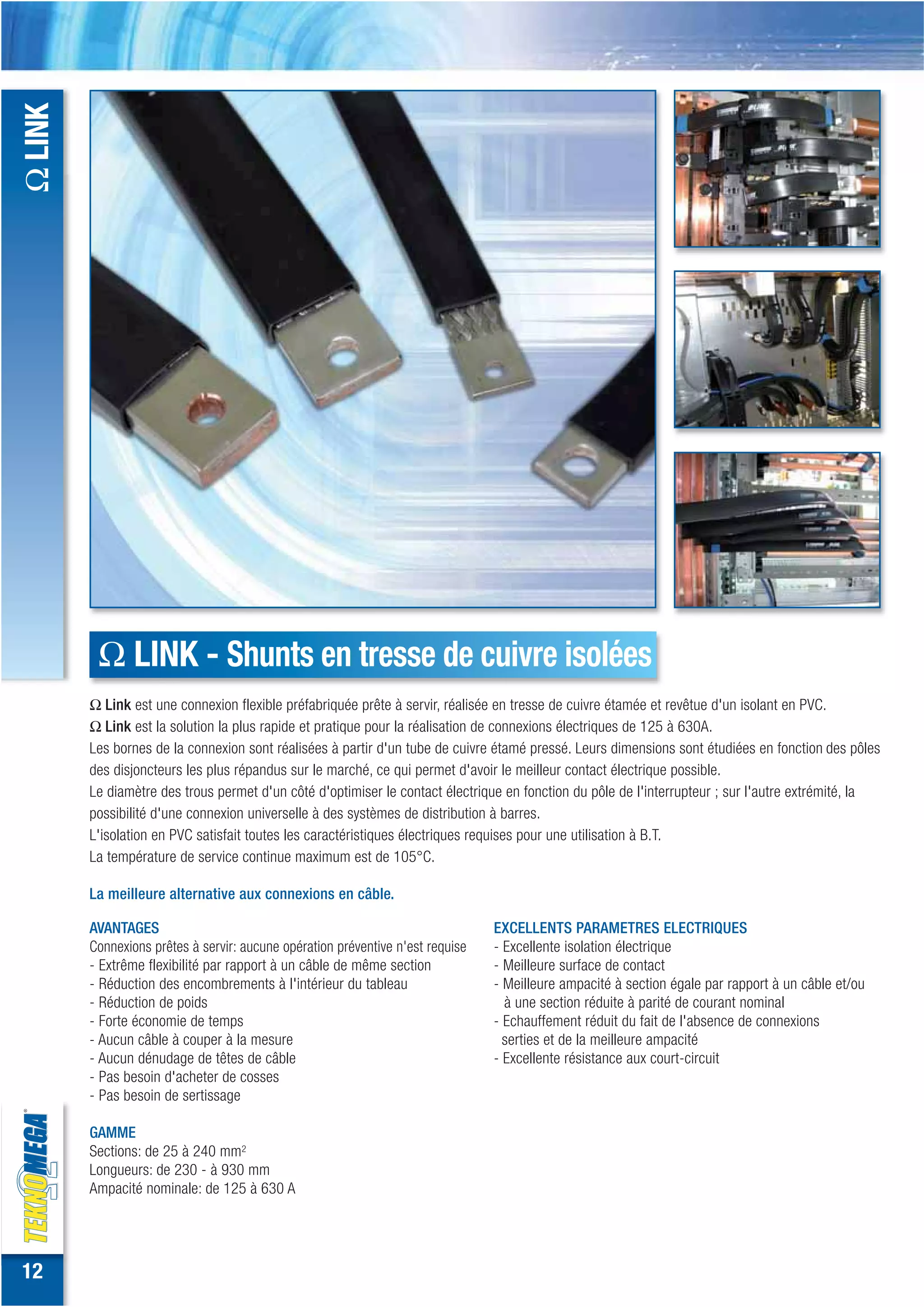

Ω LINK - Shunts en tresse de cuivre isolées
Ω Link est une connexion flexible préfabriquée prête à servir, réalisée en tresse de cuivre étamée et revêtue d'un isolant en PVC.
Ω Link est la solution la plus rapide et pratique pour la réalisation de connexions électriques de 125 à 630A.
Les bornes de la connexion sont réalisées à partir d'un tube de cuivre étamé pressé. Leurs dimensions sont étudiées en fonction des pôles
des disjoncteurs les plus répandus sur le marché, ce qui permet d'avoir le meilleur contact électrique possible.
Le diamètre des trous permet d'un côté d'optimiser le contact électrique en fonction du pôle de l'interrupteur ; sur l'autre extrémité, la
possibilité d'une connexion universelle à des systèmes de distribution à barres.
L'isolation en PVC satisfait toutes les caractéristiques électriques requises pour une utilisation à B.T.
La température de service continue maximum est de 105°C.
La meilleure alternative aux connexions en câble.
AVANTAGES EXCELLENTS PARAMETRES ELECTRIQUES
Connexions prêtes à servir: aucune opération préventive n'est requise - Excellente isolation électrique
- Extrême flexibilité par rapport à un câble de même section - Meilleure surface de contact
- Réduction des encombrements à l'intérieur du tableau - Meilleure ampacité à section égale par rapport à un câble et/ou
- Réduction de poids à une section réduite à parité de courant nominal
- Forte économie de temps - Echauffement réduit du fait de l'absence de connexions
- Aucun câble à couper à la mesure serties et de la meilleure ampacité
- Aucun dénudage de têtes de câble - Excellente résistance aux court-circuit
- Pas besoin d'acheter de cosses
- Pas besoin de sertissage
GAMME
Sections: de 25 à 240 mm2
Longueurs: de 230 - à 930 mm
Ampacité nominale: de 125 à 630 A
12

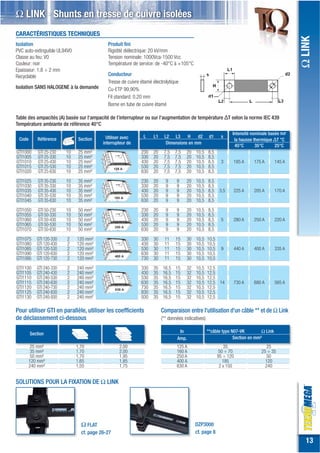

2. Ω LINK - Shunts en tresse de cuivre isolées
CARACTÉRISTIQUES TECHNIQUES
Ω LINK
Isolation Produit fini
PVC auto-extinguible UL94V0 Rigidité diélectrique: 20 kV/mm
Classe au feu: V0 Tension nominale: 1000Vca-1500 Vcc
Couleur: noir Température de service: de -40°C à +105°C
Epaisseur: 1,8 ÷ 2 mm
Recyclable Conducteur
Tresse de cuivre étamé électrolytique
Isolation SANS HALOGENE à la demande Cu-ETP 99,90%
Fil standard: 0,20 mm
Borne en tube de cuivre étamé
Table des ampacités (A) basée sur l'ampacité de l'interrupteur ou sur l'augmentation de température ΔT selon la norme IEC 439
Température ambiante de référence 40°C
Intensité nominale basée sur
Utiliser avec L L1 L2 L3 H d2 d1 s
Code Référence Section la hausse thermique ΔT °C
interrupteur de Dimensions en mm
45°C 35°C 25°C
GTI1000 GTI 25-230 10 25 mm² 230 20 7,5 7,5 20 10,5 8,5
GTI1005 GTI 25-330 10 25 mm² 330 20 7,5 7,5 20 10,5 8,5
GTI1010 GTI 25-430 10 25 mm² 430 20 7,5 7,5 20 10,5 8,5 3 185 A 175 A 145 A
GTI1015 GTI 25-530 10 25 mm² 530 20 7,5 7,5 20 10,5 8,5
GTI1020 GTI 25-630 10 25 mm² 630 20 7,5 7,5 20 10,5 8,5
GTI1025 GTI 35-230 10 35 mm² 230 20 9 9 20 10,5 8,5
GTI1030 GTI 35-330 10 35 mm² 330 20 9 9 20 10,5 8,5
GTI1035 GTI 35-430 10 35 mm² 430 20 9 9 20 10,5 8,5 3,5 225 A 205 A 170 A
GTI1040 GTI 35-530 10 35 mm² 530 20 9 9 20 10,5 8,5
GTI1045 GTI 35-630 10 35 mm² 630 20 9 9 20 10,5 8,5
GTI1050 GTI 50-230 10 50 mm² 230 20 9 9 20 10,5 8,5
GTI1055 GTI 50-330 10 50 mm² 330 20 9 9 20 10,5 8,5
GTI1060 GTI 50-430 10 50 mm² 430 20 9 9 20 10,5 8,5 5 280 A 250 A 220 A
GTI1065 GTI 50-530 10 50 mm² 530 20 9 9 20 10,5 8,5
GTI1070 GTI 50-630 10 50 mm² 630 20 9 9 20 10,5 8,5
GTI1075 GTI 120-330 2 120 mm² 330 30 11 15 30 10,5 10,5
GTI1080 GTI 120-430 2 120 mm² 430 30 11 15 30 10,5 10,5
GTI1085 GTI 120-530 2 120 mm² 530 30 11 15 30 10,5 10,5 9 440 A 400 A 335 A
GTI1090 GTI 120-630 2 120 mm² 630 30 11 15 30 10,5 10,5
GTI1095 GTI 120-730 2 120 mm² 730 30 11 15 30 10,5 10,5
GTI1100 GTI 240-330 2 240 mm² 330 35 16,5 15 32 10,5 12,5
GTI1105 GTI 240-430 2 240 mm² 430 35 16,5 15 32 10,5 12,5
GTI1110 GTI 240-530 2 240 mm² 530 35 16,5 15 32 10,5 12,5
GTI1115 GTI 240-630 2 240 mm² 630 35 16,5 15 32 10,5 12,5 14 730 A 680 A 565 A
GTI1120 GTI 240-730 2 240 mm² 730 35 16,5 15 32 10,5 12,5
GTI1125 GTI 240-830 2 240 mm² 830 35 16,5 15 32 10,5 12,5
GTI1130 GTI 240-930 2 240 mm² 930 35 16,5 15 32 10,5 12,5
Pour utiliser GTI en parallèle, utiliser les coefficients Comparaison entre l'utilisation d'un câble ** et de Ω Link
de déclassement ci-dessous (** données indicatives)
In **câble type N07-VK Ω Link
Section
Amp. Section en mm²
25 mm² 1,70 2,00 125 A 35 25
35 mm² 1,70 2,00 160 A 50 ÷ 70 25 ÷ 35
50 mm² 1,70 1,95 250 A 95 ÷ 120 50
120 mm² 1,65 1,85 400 A 185 120
240 mm² 1,55 1,75 630 A 2 x 150 240
SOLUTIONS POUR LA FIXATION DE Ω LINK
Ω FLAT DZP3000
cf. page 26-27 cf. page 8
13
