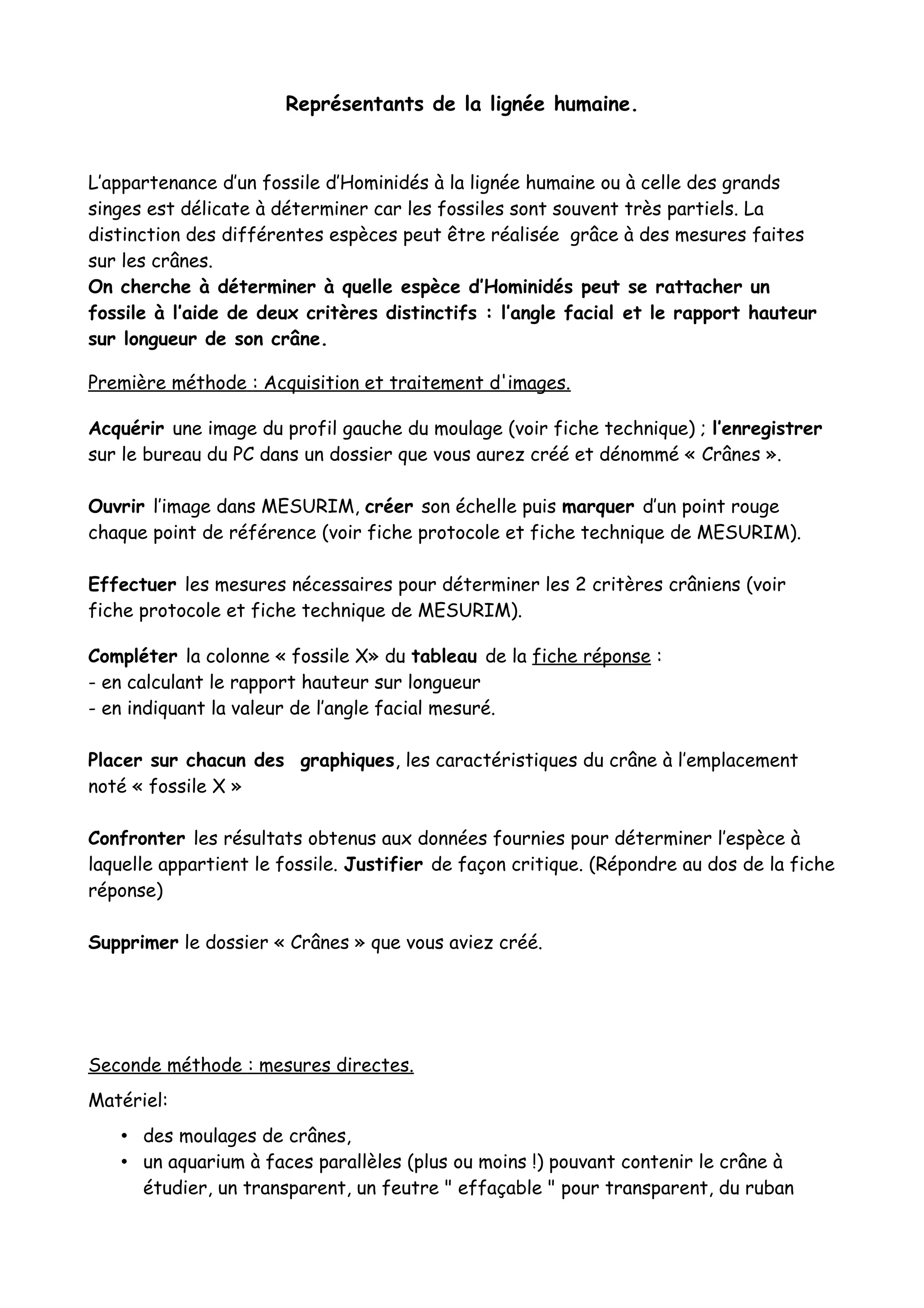

Représentants de la lignée humaine.


L’appartenance d’un fossile d’Hominidés à la lignée humaine ou à celle des grands
singes est délicate à déterminer car les fossiles sont souvent très partiels. La
distinction des différentes espèces peut être réalisée grâce à des mesures faites
sur les crânes.
On cherche à déterminer à quelle espèce d’Hominidés peut se rattacher un
fossile à l’aide de deux critères distinctifs : l’angle facial et le rapport hauteur
sur longueur de son crâne.

Première méthode : Acquisition et traitement d'images.

Acquérir une image du profil gauche du moulage (voir fiche technique) ; l’enregistrer
sur le bureau du PC dans un dossier que vous aurez créé et dénommé « Crânes ».

Ouvrir l’image dans MESURIM, créer son échelle puis marquer d’un point rouge
chaque point de référence (voir fiche protocole et fiche technique de MESURIM).

Effectuer les mesures nécessaires pour déterminer les 2 critères crâniens (voir
fiche protocole et fiche technique de MESURIM).

Compléter la colonne « fossile X» du tableau de la fiche réponse :
- en calculant le rapport hauteur sur longueur
- en indiquant la valeur de l’angle facial mesuré.

Placer sur chacun des graphiques, les caractéristiques du crâne à l’emplacement
noté « fossile X »

Confronter les résultats obtenus aux données fournies pour déterminer l’espèce à
laquelle appartient le fossile. Justifier de façon critique. (Répondre au dos de la fiche
réponse)

Supprimer le dossier « Crânes » que vous aviez créé.




Seconde méthode : mesures directes.
Matériel:
   • des moulages de crânes,
   • un aquarium à faces parallèles (plus ou moins !) pouvant contenir le crâne à
     étudier, un transparent, un feutre " effaçable " pour transparent, du ruban
adhésif,
   • un stylo laser à fixer sur une potence,
   • un rapporteur, une règle


Activités et déroulement des activités
   • Procéder à la mise en place du crâne et du matériel fournis.




   • Au feutre, marquer sur le transparent la projection des différents points de
     référence . Repérer les points par : M, N, O, P, B et Q.




   • Tracer les droites MN et OP ainsi que les segments BP et NQ sur le
     transparent.
   • Mesurer l'angle entre MN et OP (côté frontal) . Calculer le rapport BP/NQ et
     reporter ces deux valeurs dans le tableau ci dessous.

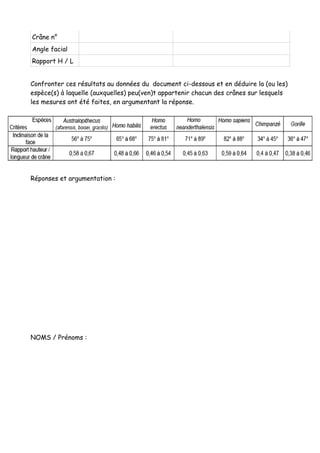

Crâne n°
Angle facial
Rapport H / L


Confronter ces résultats au données du document ci-dessous et en déduire la (ou les)
espèce(s) à laquelle (auxquelles) peu(ven)t appartenir chacun des crânes sur lesquels
les mesures ont été faites, en argumentant la réponse.




Réponses et argumentation :




NOMS / Prénoms :

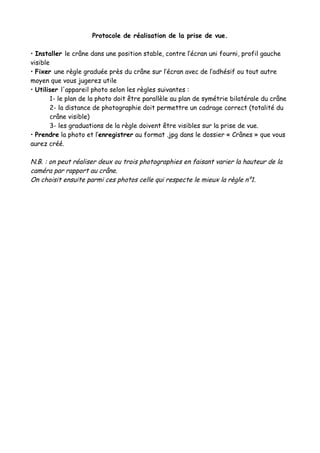

Protocole de réalisation de la prise de vue.

• Installer le crâne dans une position stable, contre l’écran uni fourni, profil gauche
visible
• Fixer une règle graduée près du crâne sur l’écran avec de l’adhésif ou tout autre
moyen que vous jugerez utile
• Utiliser l'appareil photo selon les règles suivantes :
        1- le plan de la photo doit être parallèle au plan de symétrie bilatérale du crâne
        2- la distance de photographie doit permettre un cadrage correct (totalité du
        crâne visible)
        3- les graduations de la règle doivent être visibles sur la prise de vue.
• Prendre la photo et l’enregistrer au format .jpg dans le dossier « Crânes » que vous
aurez créé.

N.B. : on peut réaliser deux ou trois photographies en faisant varier la hauteur de la
caméra par rapport au crâne.
On choisit ensuite parmi ces photos celle qui respecte le mieux la règle n°1.
Données crâniométriques et protocole de mesures.

Points de repère :

Bregma (B) : point de rencontre entre la suture fronto-pariétale et
la suture sagittale
Porion (P) : point situé sur le bord externe et le plus supérieur du
trou auditif
Point sous-orbitaire (O) : point le plus bas situé sur le bord de la
cavité orbitaire
Prosthion (M) : point situé sur le bord alvéolaire entre les deux
incisives centrales
Nasion (N) : point de rencontre des sutures des os nasaux et
frontal.
Opisthocranion (Q) : point supérieur le plus proéminent de l’occiput

Les mesures :

Elles s'efectuent conventionnellement sur le profil gauche

MESURE DE L'ANGLE FACIAL

L'inclinaison de la face ou prognathisme est l'angle entre :

   ● la droite OP joignant le point le plus bas de l'orbite oculaire
     (O) et le point le plus haut du trou auditif (P),

   ● la droite MN (M : point le plus proéminent de l'os
     maxillaire supérieur entre les alvéoles des deux
     incisives supérieures centrales ; N : rencontre de la
     suture des os nasaux et du frontal).

MESURE DU RAPPORT HAUTEUR / LONGUEUR



   ● la hauteur du crâne est la longueur du segment BP

   ● la longueur du crâne est la longueur du segment NQ.

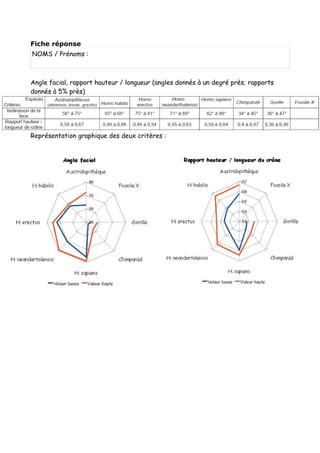

Fiche réponse
NOMS / Prénoms :



Angle facial, rapport hauteur / longueur (angles donnés à un degré près; rapports
donnés à 5% près)




Représentation graphique des deux critères :
