Tps1200+ tech ref_fr

Leica TPS1200+
Manuel technique de référence
Version 7.0
Français

Introduction TPS1200+ 2
Introduction
Acquisition
Nous vous adressons nos compliments pour l'acquisition d'un instrument de la série TPS1200+.
)
Veuillez vous reporter aux consignes de sécurité détaillées du manuel de l'utilisateur pour un emploi conforme du produit.
Identification
Le type et le numéro de série de votre produit figurent sur sa plaque signalétique.
Inscrivez ces deux informations dans votre manuel et indiquez-les toujours lorsqu'il vous faut entrer en contact avec la représentation locale de Leica Geosystems ou un point de service après-vente agréé.
Type :
_________________________
N° de série :
_________________________
Symboles
Les symboles utilisés dans ce manuel ont les significations suivantes : Type
Description
)
Paragraphes importants auxquels il convient de se référer en pratique car ils permettent au produit d'être utilisé de manière efficace et techniquement correcte.
Marques
•CompactFlash et CF sont des marques déposées de SanDisk Corporation.
•Bluetooth est une marque déposée de Bluetooth SIG, Inc.
Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Table des matières TPS1200+ 3
Table des matières
Dans ce manuel
ChapitrePage
1Protection de l'instrument par code PIN24
2Touches configurables30
2.1 Raccourcis-clavier 30
2.2 Touche USER 32

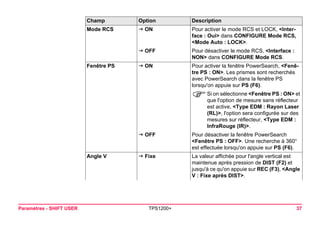

3Paramètres - SHIFT USER34
3.1 Aperçu général 34
3.2 PARAMETRE Changer paramètres : 35
3.3 Fonctions de configuration rapide 40
3.3.1 Orientation avec boussole 40
3.3.2 Positionnement Hz/V 43
3.3.3 Déplacement Joystick 45

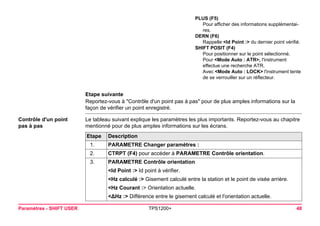

3.3.4 Contrôle orientation 47
3.3.5 L.GO (F5)/L.INT (F5) 50

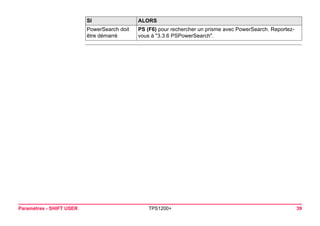

3.3.6 PSPowerSearch 51
3.4 Exemples de travail 52
3.4.1 Exemple de travail 1 - ATR 52
3.4.2 Exemple de travail 2 - LOCK 53
3.4.3 Exemple de travail 3 - perte de signal (LOCK) 54
3.4.4 Exemple de travail 4 - PS 56
4Menu Principal57
4.1 Fonctions du menu principal 57
4.2 Lever 60

4.3 Programmes... 62
4.4 Gestion... 65
4.5 Echanges... 67

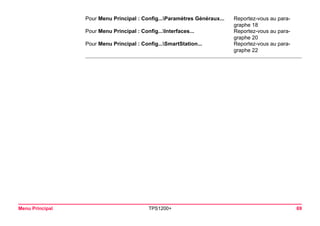

4.6 Config... 68
4.7 Outils... 70
5Gestion...Jobs72
5.2 Accès au menu Gestion Jobs 74
5.3 Création d'un job 77
5.4 Modification d'un job 82
5.5 Gestion des codes de jobs 86
6Gestion...Données90
6.2 Accès au menu Gestion Données 91
6.3 Gestion des points 97

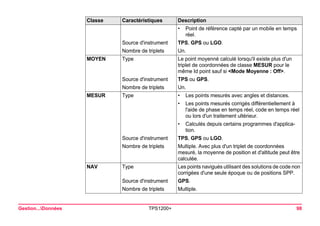

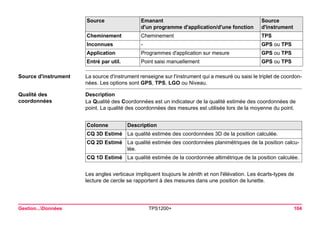

6.3.1 Terminologie 97

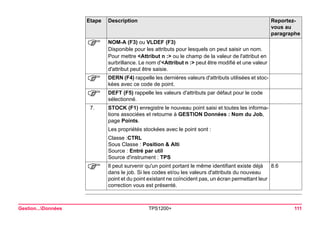

6.3.2 Création d'un point 108
6.3.3 Modification d'un point 112

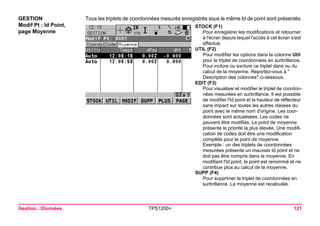

6.3.4 Page Moyenne 118

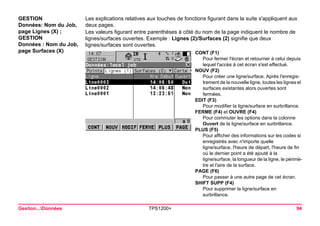

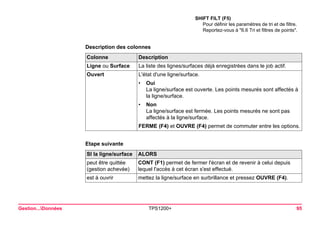

6.4 Gestion de lignes/surfaces 125
6.4.1 Aperçu général 125
6.4.2 Création d'une ligne/surface 126
6.4.3 Modification d'une ligne/surface 131
6.4.4 Exemple 135
6.5 Enregistrement de Données 139

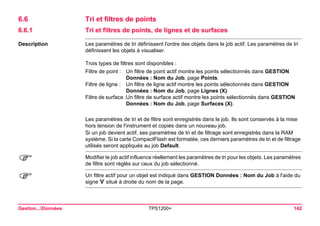

6.6 Tri et filtres de points 142

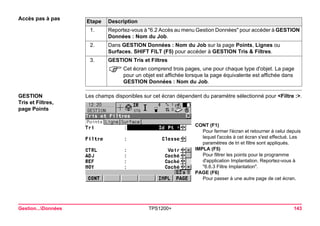

6.6.1 Tri et filtres de points, de lignes et de surfaces 142

6.6.2 Filtre de code de point, ligne et surface 150
6.6.3 Filtre Implantation 152
7Gestion...Listes Codes154
7.1 Terminologie 154
7.3 Accès au menu Gestion Liste Codes 163
7.4 Création/Modification d'une liste de codes 165
7.5 Gestion des codes 166
7.5.1 Accès au menu GESTION Codes 166
7.5.2 Création d'un code 169
7.5.3 Modification d'un code 172
7.6 Gestion de groupes de codes 173
8Codage176
8.2 Codage thématique 180
8.2.1 Codage thématique avec liste de codes 180
8.2.2 Codage thématique sans liste de codes 185
8.3 Codage libre 187
8.3.1 Codage libre utilisant une liste de codes 187
8.3.2 Codage libre avec saisie directe 192
8.4 Codage rapide 194
8.5 SmartCodes 199
8.5.2 Configuration des SmartCodes 200

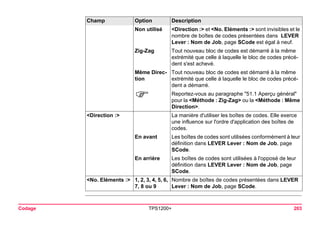

8.5.3 Bloc de codes 204
8.5.4 Utilisation des SmartCodes 208
8.6 Divergences de codes et d'attributs 210

8.6.1 Divergence de code 210

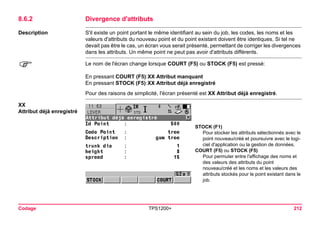

8.6.2 Divergence d'attributs 212
9Argument de liaison214
9.2 Affectation d'un argument de liaison 216

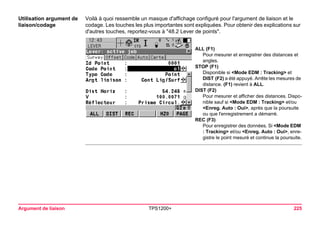

9.3 Combinaison Argument de liaison et Codage 222
10Gestion...Systèmes de coordonnées229
10.2 Terminologie 233
10.3 Accès au menu Gestion Systèmes de coordonnées 237
10.4 Systèmes de Coordonnées 240
10.4.1 Création d'un système de coordonnées 240
10.4.2 Modification d'un système de coordonnées 243
10.5 Transformations 245
10.5.1 Accès au menu Gestion Transformations 245
10.5.2 Création d'une transformation 248
10.5.3 Modification d'une transformation 250
10.6 Ellipsoïdes 251

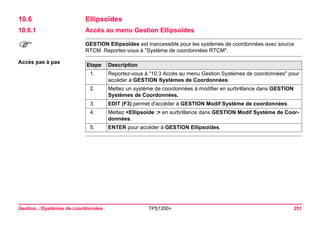

10.6.1 Accès au menu Gestion Ellipsoïdes 251
10.6.2 Création d'un ellipsoïde 254
10.6.3 Modification d'un ellipsoïde 255
10.7 Projections 256

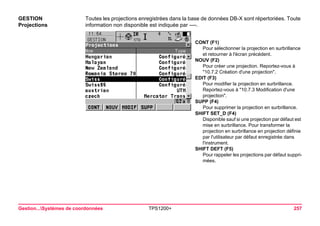

10.7.1 Accès au menu Gestion Projections 256

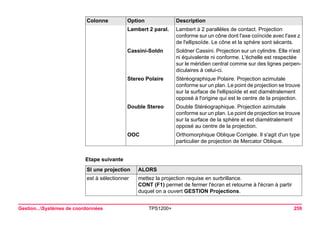

10.7.2 Création d'une projection 261
10.7.3 Modification d'une projection 262

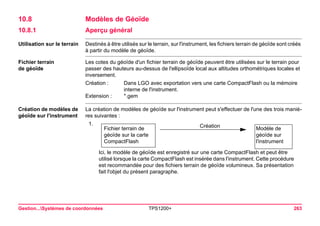

10.8 Modèles de Géoïde 263

10.8.2 Accès au menu Gestion Modèle de Géoïde 265
10.8.3 Création d'un modèle de géoïde
à partir de la carte CompactFlash / mémoire interne 268
10.9 Modèles de SCSP 269
11Gestion...Jeux de Configuration270
11.2 Accès au menu Gestion Jeux de Configuration 271

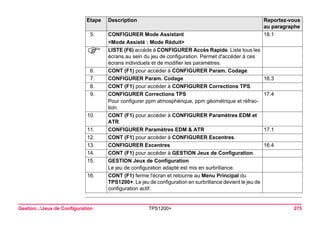

11.3 Création d'un jeu de configuration 274
11.4 Modification d'un jeu de configuration 276
12Gestion...Réflecteurs278
12.2 Accès au menu Gestion Réflecteurs 280
12.3 Création d'un réflecteur 282
12.4 Modification d'un réflecteur 284
13Echanges......Export Données depuis Job285
13.2 Accès aux fonctions d'exportation de données 288

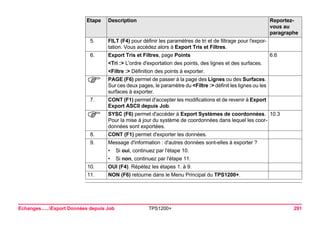

13.3 Exportation des données d'un job vers un format ASCII personnalisé 289

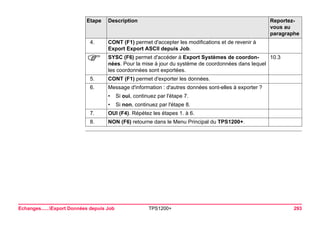

13.4 Exporter des données d'un job vers un autre périphérique 292
13.5 Exportation de données en format DXF 294
13.6 Exportation de données en format LandXML 297
14Echanges......Import Données ASCII/GSI300
14.2 Accès aux fonctions d'importation de données 305

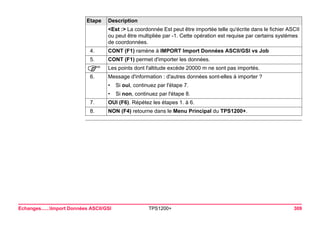

14.3 Importation de données en format ASCII 306
14.4 Importation de données en format GSI 308

14.5 Importation de données en format DXF 310
15Copie...Copie Points entre Jobs312
16Config...Paramètres Lever...314

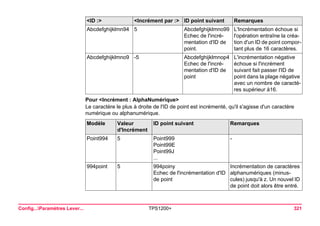

16.1 Modèles d'identifiants 314
16.1.1 Vue d'ensemble des modèles d'identifiants 314
16.1.2 Accès au menu Configuration Modèles Identifiants 317
16.1.3 Création d'un modèle d'identifiant 319
16.1.4 Modification d'un modèle d'identifiant 323
16.1.5 Suppression d'un modèle d'identifiant 325
16.1.6 Exemple 326

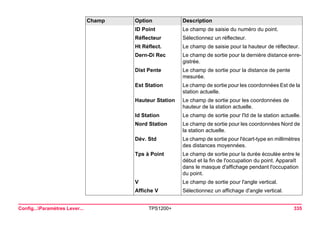

16.2 Paramètres d'affichage 329

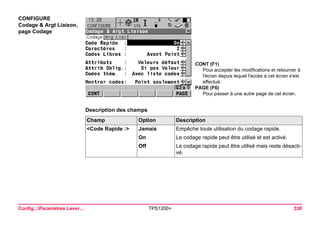

16.3 Codage & Argument de Liaison 337
16.4 Excentres 344
16.5 Vérification Cible 347
17Config...Paramètres Instrument...349

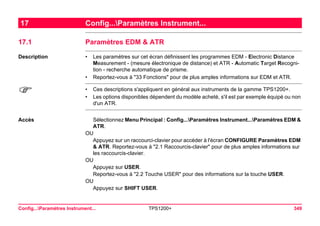

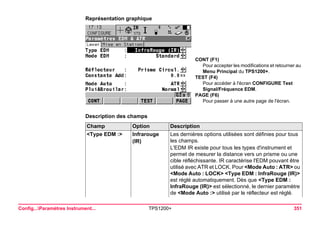

17.1 Paramètres EDM & ATR 349
17.2 Fenêtre de recherche 356
17.3 Recherche automatique de prisme 360
17.4 Corrections TPS 363
17.5 Compensateur 370
17.6 Id Instrument 372
17.7 Accessoires de lunette 374
18Config...Paramètres Généraux377

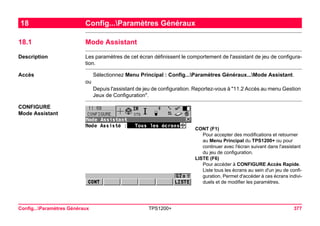

18.1 Mode Assistant 377
18.2 Raccourcis et USER 379
18.3 Unités et Formats 383

18.4 Langue 392

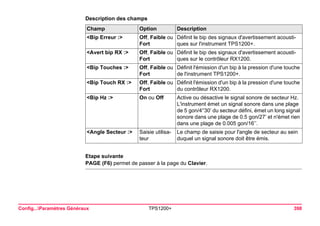

18.5 Eclairage, Affichage, Bip, Texte 394
18.6 Allumage/Extinction 401
19Interfaces, ports, périphériques407

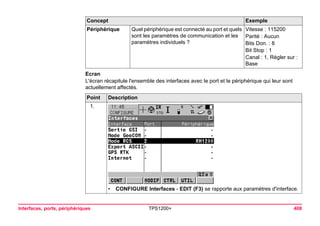

19.1 Concept général 407
19.2 Interfaces 411
19.2.1 Vue d'ensemble des interfaces 411
19.2.2 Accès à CONFIGURE Interfaces 412
19.3 Ports 414
19.4 Périphériques 416
19.4.1 Vue d'ensemble des périphériques 416
19.4.2 Accès au menu CONFIGURE Périphériques /
CONFIGURE Périph internet GPRS 418

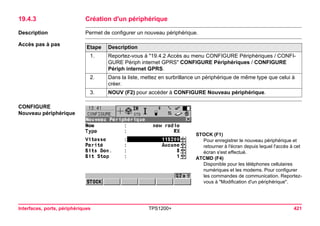

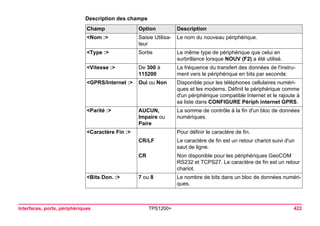

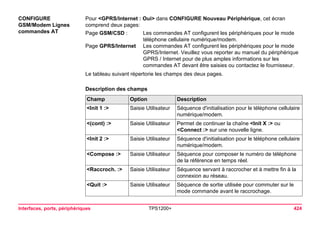

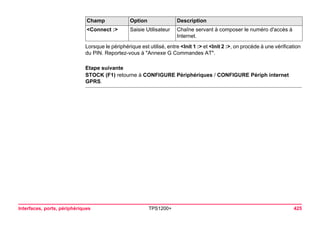

19.4.3 Création d'un périphérique 421
19.4.4 Modification d'un périphérique 426
19.4.5 Périphérique - Téléphones cellulaires numériques 427
19.4.6 Périphérique - Modems 431
19.4.7 Périphérique - radios pour GPS en temps réel 433
19.4.8 Périphérique - radios pour la commande à distance 435
19.4.9 Périphérique - RS232 437
19.4.10 Périphérique - périphériques GPRS / Internet 439

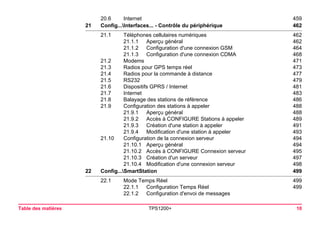

20Config...Interfaces... - Edition de l'interface441

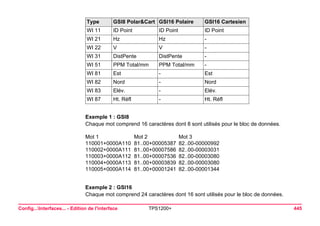

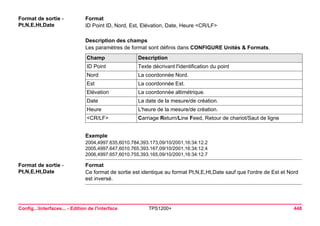

20.1 Sortie GSI 441
20.2 Mode GeoCOM 451
20.3 Mode RCS 453
20.4 Export Job 455
20.5 GPS RTK 458

20.6 Internet 459
21Config...Interfaces... - Contrôle du périphérique462
21.1 Téléphones cellulaires numériques 462

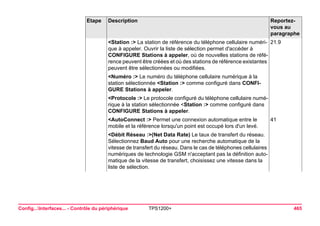

21.1.2 Configuration d'une connexion GSM 464
21.1.3 Configuration d'une connexion CDMA 468
21.2 Modems 471
21.3 Radios pour GPS temps réel 473
21.4 Radios pour la commande à distance 477
21.5 RS232 479

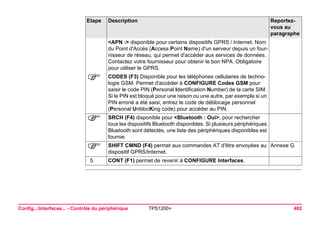

21.6 Dispositifs GPRS / Internet 481
21.7 Internet 483
21.8 Balayage des stations de référence 486
21.9 Configuration des stations à appeler 488
21.9.2 Accès à CONFIGURE Stations à appeler 489
21.9.3 Création d'une station à appeler 491
21.9.4 Modification d'une station à appeler 493
21.10 Configuration de la connexion serveur 494
21.10.2 Accès à CONFIGURE Connexion serveur 495
21.10.3 Création d'un serveur 497
21.10.4 Modification d'une connexion serveur 498
22Config...SmartStation499
22.1 Mode Temps Réel 499
22.1.1 Configuration Temps Réel 499
22.1.2 Configuration d'envoi de messages

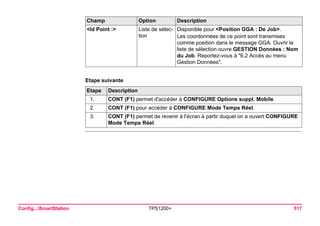

GGA aux applications réseau de référence 514

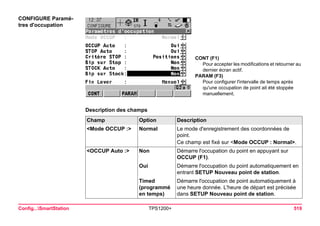

22.2 Paramètres d'occupation des points 518
22.3 Paramètres Satellite 525
22.4 Fuseau horaire 528

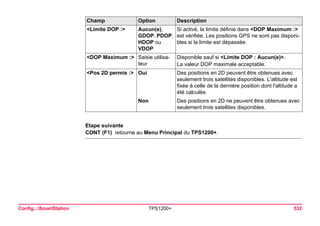

22.5 Paramètres de contrôle qualité 530
22.6 Enregistrement de données brutes 533
23Outils...Formatage Mémoire536
24Outils...Transfert Fichiers...539
25Outils...Chargement fichiers système...542
25.1 Applications 542
25.2 Langue système 544
25.3 Firmware de l'instrument 546
26Outils...Calculateur548
26.2 Accès au calculateur 549
26.3 Configuration du calculateur 550
26.4 Utilisation du calculateur 552
26.4.1 Mode RPN 552
26.4.2 Mode standard 555
26.4.3 Description des touches programmables 559
26.4.4 Appel et fermeture de la calculatrice d'un champ
de saisie pour les caractères numériques 564

27Outils...Edit Texte566

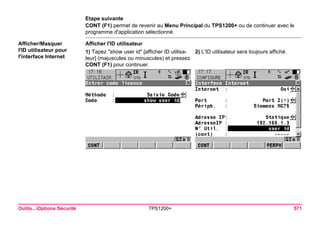

28Outils...Options Sécurité569
29Outils...Contrôles & Ajustements573
29.2 Détails sur les erreurs instrumentales 576

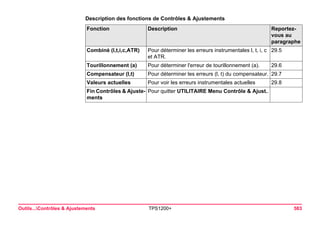

29.3 Accés au menu Contrôles & Ajustements 582
29.4 Configuration de Contrôles & Ajustements 585
29.5 Ajustement combiné (l, t, i, c et ATR) 588
29.6 Ajustement de tourillonnement (a) 595

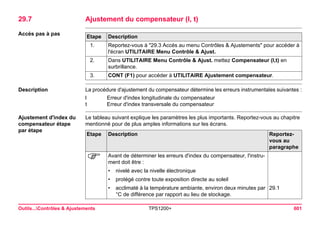

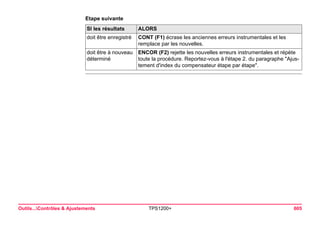

29.7 Ajustement du compensateur (l, t) 601
29.8 Erreurs instrumentales actuelles 606

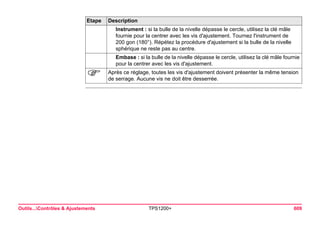

29.9 Ajustement de la nivelle sphérique de l'instrument et de l'embase 608
29.10 Ajustement de la nivelle sphérique de la canne à prisme 610
29.11 Contrôle du plomb laser de l'instrument 611
29.12 Contrôle de l'état du trépied 613

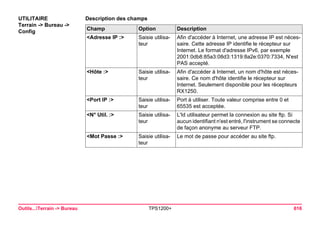

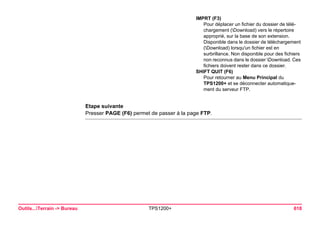

30Outils...Terrain -> Bureau614
31ETAT620
31.1 Fonctions ETAT 620
31.2 ETAT : Information Station 622

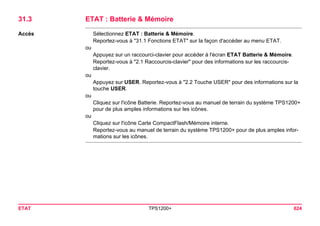

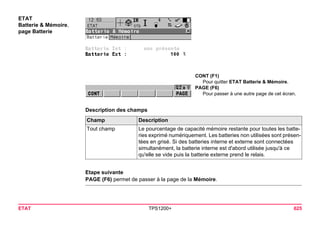

31.3 ETAT : Batterie & Mémoire 624

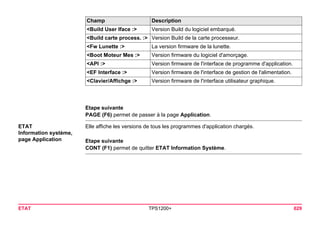

31.4 ETAT : Informations Système 628
31.5 ETAT : Interfaces... 630
31.6 ETAT : Bluetooth 632
31.7 ETAT : Nivelle & Pb Laser 633
31.8 ETAT : SmartStation 636
31.8.1 Etat Satellite 636

31.8.2 Etat Temps Réel 642
31.8.3 Position courante 652
31.9 Etat enregistrement 655
31.9.1 Info Système SmartAntenne 658

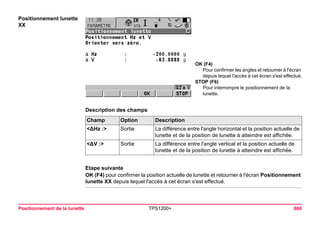

32Positionnement de la lunette659
33Fonctions661

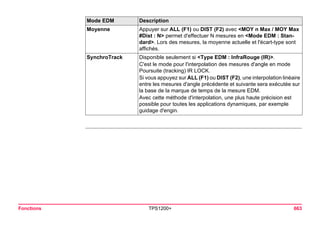

33.1 EDM 661
33.2 Méthodes de recherche de prisme 664
33.2.1 ATR 664

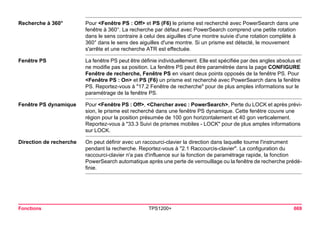

33.2.2 PowerSearch 668
33.3 Suivi de prismes mobiles - LOCK 670
33.4 RCS 673
33.5 EGL 674
33.6 Eclairage 677

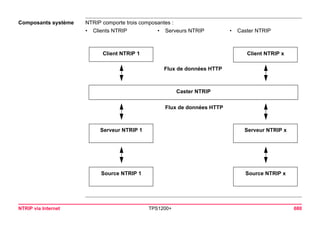

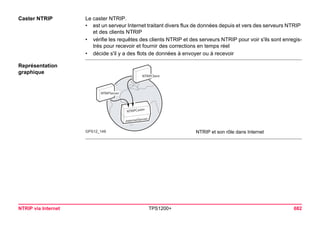

34NTRIP via Internet679
34.2 Configuration de SmartStation pour utiliser le service NTRIP 683
34.2.1 Configuration d'un accès à Internet 683
34.2.2 Configuration pour une connexion sur un serveur 686

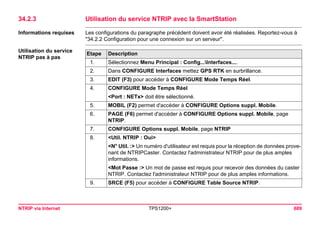

34.2.3 Utilisation du service NTRIP avec la SmartStation 689
35Accessoire d'affichage interactif avec MapView692
35.2 Accès à MapView 694
35.3 Configuration de MapView 697

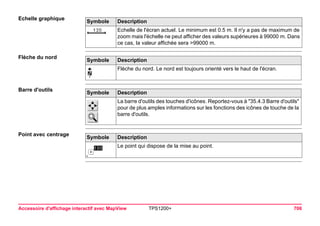

35.4 Composantes MapView 703
35.4.1 Touches de fonction 703

35.4.2 Zone d'écran 705
35.4.3 Barre d'outils 707
35.4.4 Symboles de Point 708
35.5 Mode Carte 709
35.5.1 MapView en Mode Carte 709
35.5.2 Sélection de points, lignes et surfaces 711

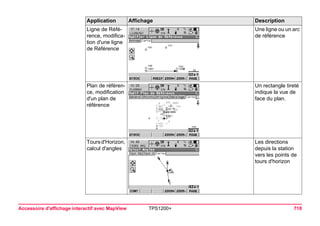

35.6 Mode graphique - Zone d'écran MapView 715

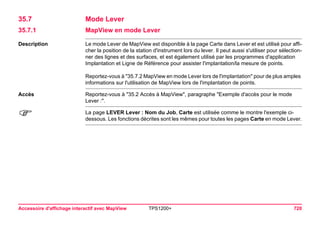

35.7 Mode Lever 720
35.7.1 MapView en mode Lever 720

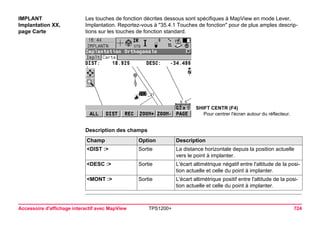

35.7.2 MapView en mode Lever lors de l'implantation 722
35.7.3 Sélection de lignes et de surfaces 725
36Programmes d'application - Général727
36.2 Accès au menu des programmes 730
37COGO732
37.2 Accès à Calculs COGO 734
37.3 Configuration de COGO 743

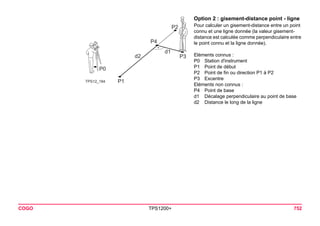

37.4 Calculs COGO - Méthode gisement - distance 751
37.4.2 Gisement-distance entre deux points connus (Pt - Pt) 754
37.4.3 Gisement-distance entre un point connu
et une ligne (Pt - Ligne) 757
37.4.4 Gisement-distance entre un point connu
et un arc (Pt - Arc) 760
37.5 Calculs COGO - Méthode du point lancé 764

37.5.2 Point lancé avec gisement 767

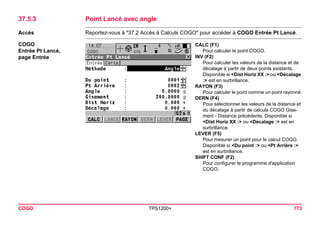

37.5.3 Point Lancé avec angle 773
37.6 Calculs COGO - Méthode des intersections 776
37.6.1 Intersection Gisement - Gisement 776
37.6.2 Intersection avec Gisement - Distance 783
37.6.3 Intersection Distance - Distance 788
37.6.4 Intersection par points 791

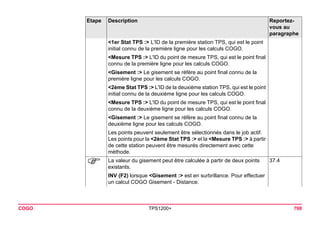

37.6.5 Intersection avec observation TPS - observation TPS 796
37.7 Calculs COGO - Méthode de calculs de ligne 800
37.7.1 Calculs de ligne - point de base 800

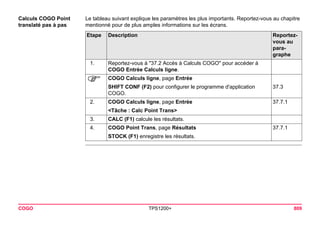

37.7.2 Calculs de ligne - Point translaté 808
37.7.3 Calculs de ligne - Segmentation 810
37.8 Calculs COGO - Méthode de calculs d'arc 814
37.8.1 Calculs d'arc - centre d'arc 814
37.8.2 Calcul d'Arc - Point de Base 821
37.8.3 Calculs d'arc - Point Trans 824
37.8.4 Calculs d'arc - Segmentation 826
37.9 Calculs COGO - Méthode par translation,
rotation et facteur d'échelle (manuel) 827
37.10 Calculs COGO - Méthode de la translation,
rotation et facteur d'échelle (association de points) 842
37.11 Division de surface 849
37.11.2 Choix d'une surface à diviser 856
37.11.3 Division d'une surface 861
37.11.4 Résultats de la Division de Surface 866
37.11.5 Exemple 870

37.12 Sélection d'un résultat dans des calculs COGO Gisement -
Distance précédents 874
37.13 Modification de valeurs de gisement, de distance et décalage 876
38Détermination de système de coordonnées - Général881
38.2 Accès à la détermination du système de coordonnées 894
38.3 Configuration de la détermination du Sys Coord 897
38.3.1 Configuration de la détermination
du Syst Coord - Normale 897
38.3.2 Configuration de la détermination
du Sys Coord - Par 1 Point 903
39Détermination du système de coordonnées - Normal910
39.2 Détermination d'un nouveau système de coordonnées 911
39.3 Mise à jour d'un système de coordonnées 924
39.4 Association de Points 925
39.4.2 Sélection d'un nouveau couple de points associés 926
39.4.3 Modification d'un couple de points associés 927
39.5 Résultats de la Transformation 928
39.5.1 Accès aux résultats de la transformation 928
39.5.2 Résultats de transformations directes et conformes 929
39.5.3 Résultats de la transformation Similitude 3D 931
40Détermination du système de coordonnées - Par 1 point933
40.1 Accès à la détermination de système de coordonnées -
localisation par un point 933

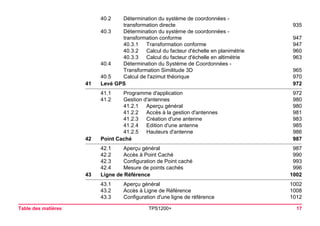

40.2 Détermination du système de coordonnées -
transformation directe 935
40.3 Détermination du système de coordonnées -
transformation conforme 947
40.3.1 Transformation conforme 947

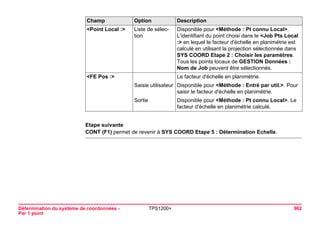

40.3.2 Calcul du facteur d'échelle en planimétrie 960
40.3.3 Calcul du facteur d'échelle en altimétrie 963
40.4 Détermination du Système de Coordonnées -
Transformation Similitude 3D 965
40.5 Calcul de l'azimut théorique 970
41Levé GPS972
41.1 Programme d'application 972

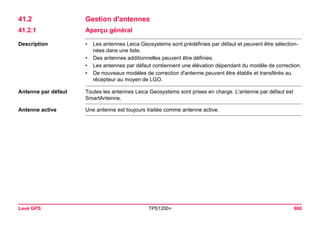

41.2 Gestion d'antennes 980
41.2.2 Accès à la gestion d'antennes 981
41.2.3 Création d'une antenne 983
41.2.4 Edition d'une antenne 985
41.2.5 Hauteurs d'antenne 986
42Point Caché987
42.2 Accès à Point Caché 990
42.3 Configuration de Point caché 993
42.4 Mesure de points cachés 996
43Ligne de Référence1002
43.2 Accès à Ligne de Référence 1008

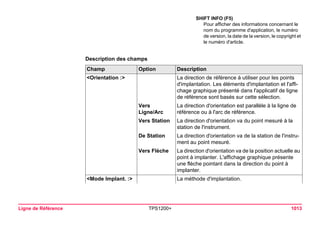

43.3 Configuration d'une ligne de référence 1012

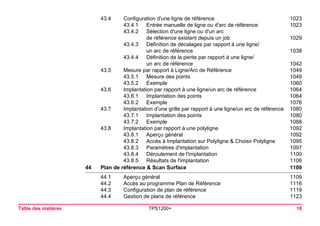

43.4 Configuration d'une ligne de référence 1023

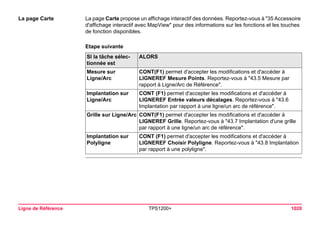

43.4.1 Entrée manuelle de ligne ou d'arc de référence 1023

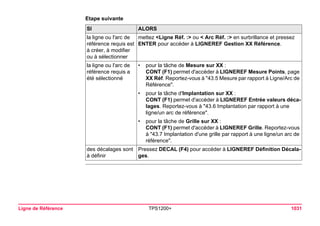

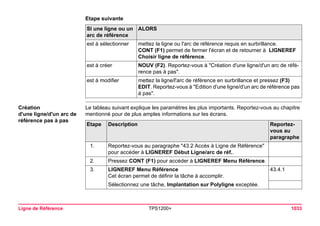

43.4.2 Sélection d'une ligne ou d'un arc
de référence existant depuis un job 1029
43.4.3 Définition de décalages par rapport à une ligne/
un arc de référence 1038

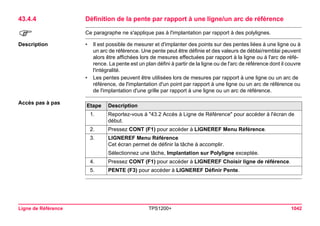

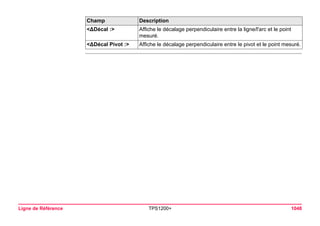

43.4.4 Définition de la pente par rapport à une ligne/
un arc de référence 1042
43.5 Mesure par rapport à Ligne/Arc de Référence 1049
43.5.1 Mesure des points 1049
43.5.2 Exemple 1060
43.6 Implantation par rapport à une ligne/un arc de référence 1064
43.6.1 Implantation des points 1064
43.6.2 Exemple 1076
43.7 Implantation d'une grille par rapport à une ligne/un arc de référence 1080
43.7.1 Implantation des points 1080
43.7.2 Exemple 1088
43.8 Implantation par rapport à une polyligne 1092
43.8.2 Accès à Implantation sur Polyligne & Choisir Polyligne 1095
43.8.3 Paramètres d'implantation 1097
43.8.4 Déroulement de l'implantation 1100
43.8.5 Résultats de l'implantation 1106
44Plan de référence & Scan Surface1109
44.2 Accès au programme Plan de Référence 1116
44.3 Configuration de plan de référence 1119
44.4 Gestion de plans de référence 1123

44.5 Mesure de points sur un plan de référence 1132
44.6 Balayage d'un plan 1134
45Tours d'Horizon1138
45.2 Tours d'Horizon 1141
45.2.1 Accès au programme Tours d'Horizon 1141
45.2.2 Configuration de tours d'horizon 1146
45.2.3 Gestion de liste de points 1152
45.2.4 Mesure de nouveaux points 1155
45.2.5 Mesure de tours d'horizon 1159
45.2.6 Calculs d'angles et de distances
dans les deux positions de la lunette 1163
45.2.7 Calculs - visualisation des résultats d'angles
et de distance dans les deux positions de la lunette 1165
45.2.8 Calculs - visualisation des résultats
dans une position de lunette 1170
45.3 Auscultation (monitoring) 1172
46Mise en Station1178
46.2 Accès au programme Mise en Station 1184
46.3 Configuration de mise en station 1187
46.4 Mise en station avec SmartStation 1197
46.5 Mise en station avec SmartPole 1201
46.6 Méthodes de mise en station 1206
46.6.1 Rappel station 1206
46.6.2 Gisement connu 1208
46.6.3 Référence connue 1217

46.6.4 Orientation et transfert d'altitude 1223
46.6.5 Station Libre/Résection Helmert 1229
46.6.6 Résection locale 1231
46.7 STATION Résultats 1236
46.7.1 Méthode des moindres carrés et méthode robuste 1236
46.7.2 Informations supplémentaires 1243
46.7.3 Calcul de résection locale 1246
46.8 Recherche d'un point visé 1249
47Implantation1251
47.2 Accès au programme Implantation 1255
47.3 Configuration Implantation 1260
47.4 Implantation 1272
47.4.1 Eléments de l'affichage graphique dans Implantation 1272
47.4.2 Saisie manuelle des points à implanter 1274
47.4.3 Implantation en mode orthogonal 1276
47.4.4 Implantation en mode polaire 1285
47.4.5 Implantation d'un MNT 1289
47.4.6 Implantation avec écart Limite dépassé 1293
48Lever - Informations générales1297
48.1 Accès au programme Lever 1297
48.2 Lever de points 1301
49Lever - Points Auto1307
49.2 Configuration des points auto 1309
49.3 Points auto 1318
49.4 Excentres de points auto 1324

49.4.2 Configuration des excentres (décalages) 1327
49.4.3 Exemple 1332
50Lever - Point Inaccessible1336
50.2 Accès au programme Lever de points inaccessibles 1338
50.3 Configuration du point inaccessible 1340
50.4 Exemple 1342
51Lever par profils1343
51.2 Accès au programme Lever par profils 1346
51.3 Configuration du lever par profils 1350
51.4 Lever de profils en travers 1354
51.5 Modèles de profils en travers 1360
51.5.1 Accès à la gestion de modèle de profil en travers 1360
51.5.2 Modèle de création d'un profil 1363
51.5.3 Edition d'un modèle de profil en travers 1369
51.6 Exemple 1370
52Cheminement1374
52.2 Accès au programme Cheminement 1376
52.3 Configuration de Cheminement 1379
52.4 Informations sur cheminement et gestion de cheminement 1385
52.5 Données de cheminement 1388
52.6 Résultats des points de cheminement 1390
52.7 Résultats du cheminement 1396
52.8 Méthodes de cheminement 1399

52.8.1 Démarrage du cheminement 1399
52.8.2 Poursuite d'un cheminement 1402
52.8.3 Fermeture du cheminement 1405
52.8.4 Création d'un point de contrôle à partir
de la visée arrière par l'azimut 1410
52.9 Ajustement de cheminement 1412
52.9.1 Accès à l'écran d'ajustement de cheminement 1412
52.9.2 Résultats d'ajustement 1415
53Calcul de volume1420
53.2 Accès aux calculs de volume 1422
53.3 Configuration du calcul de volume 1428
53.4 Calcul du Volume 1431
53.4.1 Etape 1) Mesure des points 1431
53.4.2 Etape 2) Triangulation du MNT 1434
53.4.3 Etape 3) Calcul du Volume 1441
Annexe A Arborescence des menus1445
Annexe B Types de mémoire1450
Annexe C Structure des répertoires du périphérique mémoire1452
Annexe D Affectation des broches et des prises1454
D.1 Instrument 1454
D.2 SmartAntenne 1456
D.3 RX1250 1458
Annexe E Câbles1460

Annexe F Formats de messages NMEA 1467
F.1 Aperçu général 1467
F.2 Symboles utilisés pour la description des formats NMEA 1468
F.3 GGA - données du système de positionnement global 1472
F.4 GGK - Position en Temps Réel avec DOP 1474
F.5 GGK(PT) - Position en Temps Réel avec DOP,
format propriétaire Trimble 1476
F.6 GGQ - Position en Temps Réel avec CQ 1478
F.7 GLL - Position géographique - latitude / longitude 1480
F.8 GNS - GNSS, données de position 1482
F.9 GSA - DOP GPS et satellites actifs 1484
F.10 GSV - Satellites GNSS visibles 1486
F.11 LLK - Leica, position locale et GDOP 1488
F.12 LLQ - Leica, position locale et qualité 1490
F.13 RMC - Minimum de données GNSS spécifiques recommandées 1492
F.14 VTG - Cap et vitesse au sol 1494
F.15 ZDA - Heure et date 1496
Annexe G Commandes AT1497
Annexe H Terminologie générale1498
Index 1500

Protection de l'instrument par code PIN TPS1200+ 24
1Protection de l'instrument par code PIN
Description
•Il est possible de protéger l'instrument par saisie d'un numéro d'identification personnel (Personal Identification Number, PIN).
•Si la protection par PIN est active, l'instrument affichera toujours une invite pour saisir un code PIN après la mise sous tension et avant l'apparition de l'écran TPS1200+ Menu Principal.
•Au bout de cinq saisies incorrectes du code PIN, il est nécessaire d'entrer un code de déblocage personnel (Personal UnblocKing, PUK).
•Reportez-vous à "18.6 Allumage/Extinction" pour plus d'informations sur l'activation du code PIN.
•Ce chapitre explique les opérations à effectuer pour saisir un code PIN et PUK.
Accès
•L'écran Entrez code PIN du TPS1200+ s'ouvre au démarrage de l'instrument en cas de configuration <Utilisez PIN : Oui> dans le menu Paramètres GénérauxAllumage/ ExtinctionCONFIGURE Démarrage/Extinction, page PIN Code et si un code PIN a été défini. Reportez-vous au paragraphe "18.6 Allumage/Extinction".
•L'écran Entrez code PUK du TPS1200+ s'ouvre automatiquement au démarrage du récepteur si un code PIN incorrect a été saisi cinq fois.

TPS1200+
Entrez code PIN.
OK (F4)
Pour accepter les modifications et continuer par l'écran suivant.
SHIFT QUIT (F6)
Pour éteindre l'instrument.
Description des champsChamp
Option
Description
Code PIN
Saisie utilisateur
Le code PIN préalablement défini dans le menu CONFIGURE Démarrage/Extinction, page PIN Code. Il est possible d'effectuer cinq tentatives de saisie du code PIN. Si elles échouent, il faut saisir le code PUK.

Etape suivanteSI le code PIN saisi est
ALORS
correct
TPS1200+ Menu Principal s'affiche. Reportez-vous au paragraphe "4 Menu Principal".
incorrect
reportez-vous à " TPS1200+ Entrez code PIN Erreur : 479.".
incorrect la cinquième fois
la saisie du code PUK est nécessaire. Reportez-vous à " TPS1200+ Entrez code PIN Erreur : 478".
TPS1200+
Entrez code PIN
Erreur : 479.
OK (F4)
Pour revenir à l'écran Entrez code PIN du TPS1200+, où il est possible de réintroduire un code PIN.

Etape suivanteSI le code PIN saisi est
ALORS
correct
incorrect la cinquième fois
la saisie du code PUK est nécessaire. Reportez-vous à " TPS1200+ Entrez code PIN Erreur : 478".
TPS1200+
Entrez code PIN
Erreur : 478
OK (F4)
Pour continuer par l'écran suivant.
Etape suivante
OK (F4) ouvre l'écran Entrez code PUK du TPS1200+.

TPS1200+
Entrez code PUK.
OK (F4)
Pour accepter le code PUK et continuer par l'écran suivant.
SHIFT QUIT (F6)
Pour éteindre l'instrument.
Option
Description
Code PUK
Saisie utilisateur
Le code PUK tel que généré par Leica Geosystems.
•Les récepteurs intégrant la version firmware 2.10 ou une version ultérieure sont livrés avec le code PUK.
•En cas d'utilisation d'un récepteur dont la version firmware est antérieure à v2.10, veuillez contacter une représentation Leica pour obtenir un code PUK.
N° Série
Sortie
Le numéro de série du récepteur. Il est nécessaire d'indiquer cette référence pour l'obtention d'un code PUK de Leica Geosystems.

Etape suivanteSI le code PUK saisi est
ALORS
correct
l'ancien code PIN est supprimé et la protection par PIN désactivée.
incorrect
GPS1200+ continue à demander l'introduction du code PUK correct.
SHIFT QUIT (F6) pour éteindre le récepteur.

Touches configurables TPS1200+ 30
2Touches configurables
2.1Raccourcis-clavier
Description
•Deux niveaux de raccourcis-clavier existent :
•Le premier niveau englobe les touches F7, F8, ..., F12
•La combinaison SHIFT et F7, F8, ..., F12 constitue le deuxième niveau
Fonctions
•Les raccourcis-clavier proposent un raccourci pour exécuter des fonctions ou démarrer des programmes d'application associés aux touches. L'attribution des fonctions et des programmes d'application aux raccourcis-clavier est configurable par l'utilisateur.
•Reportez-vous à "18.2 Raccourcis et USER" pour la configuration des raccourcis-clavier.
Utilisation des raccourcis-clavier
•Pour accéder au premier niveau, pressez directement F7, F8, ..., F12.
•Le deuxième niveau exige d'abord la pression de SHIFT puis F7, F8, ..., F12
•Vous pouvez appuyer sur les raccourcis-clavier à n'importe quel moment. Il se peut qu'une fonction ou un programme d'application attribué à un raccourci-clavier ne puisse être exécuté dans certaines situations.
Définition des raccourcis-clavier/menu USER pas à pas
La description pas à pas montre comment attribuer l'écran CONFIGURE Codage & Argt Liaison à la touche F7 et à la première ligne de TPS1200+ Menu USER : Job. Etape
Description
1.
Sélectionnez Menu Principal : Config...Paramètres Généraux...Raccourcis et USER.

2.
CONFIGURATION Raccourcis et USER
Pour F7-F12/Shift F7-F12, sélectionnez <F7 : CONF Codage & Argt Liaison>.
Pour Menu USER sélectionnez <1 : CONF Codage & Argt Liaison>.
3.
CONT (F1).
4.
CONT (F1).
5.
Appuyez sur F7 pour accéder à CONFIGURE Codage & Argt Liaison.
ou
Appuyez sur USER et 1 pour accéder à CONFIGURE Codage & Argt Liaison.
Etape Description

2.2Touche USER
Description
La touche USER ouvre le menu défini par l'utilisateur.
Menu défini
par l'utilisateur
Le menu défini par l'utilisateur peut être configuré pour comprendre les fonctions ou les programmes d'application les plus utilisés. Le menu défini par l'utilisateur est inaccessible pendant qu'un écran CONFIGURE XX est ouvert. Reportez-vous à "18.2 Raccourcis et USER" pour configurer le menu défini par l'utilisateur.
Fonction du menu défini par l'utilisateur
Sélectionner une option dans le menu exécute la fonction ou démarre le programme d'application attribué à l'option.
Accès
Appuyez sur USER pour accéder à TPS1200+ Menu USER : Nom du Job.

TPS1200+
Menu User : Nom du Job
Voici un exemple de menu défini par l'utilisateur. Les raccourcis et leur ordre sont fixes. Les fonctions et programmes d'application assignés aux positions individuelles dans le menu défini par l'utilisateur peuvent varier en fonction de la configuration.
CONT (F1)
Pour exécuter la fonction sélectionnée.
CONF (F2)
Pour configurer le menu USER.
ETAT (F3)
Pour accéder à Menu Etat.
Définition de la touche USER pas à pas
La définition de la touche USER se fait de la même façon que pour les raccourcis. Reportez- vous au paragraphe "Définition des raccourcis-clavier/menu USER pas à pas".

Paramètres - SHIFT USER TPS1200+ 34
3Paramètres - SHIFT USER
3.1Aperçu général
Description
L'accès aux paramètres fréquemment utilisés est rapide et ces derniers peuvent être modifiés en tapant simplement sur trois touches. Par exemple, appuyez sur SHIFT USER et 1 pour activer et désactiver l'ATR. Cette modification est immédiatement appliquée et l'écran depuis lequel PARAMETRE Changer paramètres : a été appelé s'ouvre. Le processus de travail n'est pas interrompu.
Cet écran affiche les paramètres qu'il est possible de modifier. Les paramètres possibles disposent de deux états et permettent des modifications très rapides. Mettez un champ en surbrillance et appuyez sur ENTER pour modifier le paramètre affiché ou appuyez sur le chiffre à côté de la fonction.
)
Les modifications effectuées sur l'écran PARAMETRE Changer paramètres : sont enregistrées dans le jeu de configuration actif.

3.2PARAMETRE Changer paramètres :
Accès
Appuyez sur SHIFT USER.
PARAMETRE
Changer paramètres :
L'aspect de l'écran PARAMETRE Changer paramètres : peut varier, selon des facteurs divers comme la motorisation de l'instrument, la présence d'ATR, d'EDM sans réflecteur ou de PowerSearch.
Reportez-vous à "33 Fonctions" pour de plus amples informations sur les fonctions et à "17 Config...Paramètres Instrument..." pour de plus amples informations sur les paramètres d'instrument.
COMPS (F1)
Pour tourner l'instrument à l'aide de lectures par boussole.
Hz/V (F2)
Pour tourner l'instrument dans une position spécialement saisie.
JSTCK (F3)
Pour tourner l'instrument à l'aide des touches flèche.
CTRPT (F4)
Pour vérifier un point ou l'orientation d'instrument.
L.GO (F5) ou L.INT (F5)
Non disponible pour SmartStation.
L.GO (F5) pour démarrer une recherche ATR, pour régler <Mode auto : LOCK> et se verrouiller sur le réflecteur.
L.INT (F5) pour interrompre LOCK.

Description des champs
PS (F6)
Lance une recherche de prisme avec PowerSearch. Champ
Option
Description
ATR
J ON
Pour activer l'ATR, <Mode Auto : ATR>.
J OFF
Pour désactiver l'ATR, <Mode Auto : AUCUN>.
LOCK
Non disponible pour SmartStation.
J ON
Pour activer LOCK, <Mode Auto : LOCK>.
J OFF
Pour désactiver LOCK, <Mode Auto : AUCUN>.
Type EDM
J Passer en IR
Pour activer des mesures vers des réflecteurs, <Type EDM : InfraRouge (IR)>.
J Passer en RL
Pour activer des mesures sans réflecteur, <Type EDM : Rayon Laser (RL)>. Désactive l'ATR et LOCK, <Mode Auto : AUCUN>.
Mode EDM
J Passer en TRK
Pour activer une recherche avec des mesures en continu, <Mode EDM : Tracking>.
J Passer en STD
Pour activer des mesures individuelles, <Mode EDM : Standard>.

Mode RCS
J ON
Pour activer le mode RCS et LOCK, <Interface : Oui> dans CONFIGURE Mode RCS, <Mode Auto : LOCK>.
J OFF
Pour désactiver le mode RCS, <Interface : NON> dans CONFIGURE Mode RCS.
Fenêtre PS
J ON
Pour activer la fenêtre PowerSearch, <Fenêtre PS : ON>. Les prismes sont recherchés avec PowerSearch dans la fenêtre PS lorsqu'on appuie sur PS (F6).
)Si on sélectionne <Fenêtre PS : ON> et que l'option de mesure sans réflecteur est active, <Type EDM : Rayon Laser (RL)>, l'option sera configurée sur des mesures sur réflecteur, <Type EDM : InfraRouge (IR)>.
J OFF
Pour désactiver la fenêtre PowerSearch <Fenêtre PS : OFF>. Une recherche à 360° est effectuée lorsqu'on appuie sur PS (F6).
Angle V
J Fixe
La valeur affichée pour l'angle vertical est maintenue après pression de DIST (F2) et jusqu'à ce qu'on appuie sur REC (F3), <Angle V : Fixe après DIST>.
Champ Option Description

Etape suivante
J Libre après DIST
La valeur affichée pour l'angle vertical est mise à jour après pression de DIST (F2), <Angle V : Libre après DIST>.
)Soyez attentif au fait que ce paramètre reste conservé après le redémarrage de l'instrument et n'est donc pas modifié.
Changer Position
pas de choix
Pour changer la position de la lunette. SI
ALORS
un paramètre doit être modifié
saisissez les chiffres de la sélection en face de l'élément ou mettez l'élément en surbrillance et appuyez sur ENTER.
l'instrument doit être tourné dans une position spéciale
COMPS (F1), Hz/V (F2) ou JSTCK (F3) permet d'accéder à l'écran suivant. Reportez-vous à "3.3 Fonctions de configuration rapide".
un point ou l'orientation d'instrument doit être vérifié
CTRPT (F4) permet d'accéder à PARAMETRE Contrôle orientation. Reportez-vous à "3.3 Fonctions de configuration rapide".
un prisme doit être verrouillé
appuyez sur L.GO (F5) pour activer LOCK et démarrer une recherche ATR. Reportez-vous à "3.3.5 L.GO (F5)/L.INT (F5)".
LOCK doit être interrompu
appuyez sur L.INT (F5) pour interrompre LOCK. Reportez-vous à "3.3.5 L.GO (F5)/L.INT (F5)".

PowerSearch doit être démarré
PS (F6) pour rechercher un prisme avec PowerSearch. Reportez- vous à "3.3.6 PSPowerSearch".
SI ALORS

3.3Fonctions de configuration rapide
3.3.1Orientation avec boussole
Description
En utilisant une boussole magnétique traditionnelle tout en télécommandant l'instrument, il est possible de déterminer la direction générale vers laquelle l'instrument devrait se tourner afin d'effectuer une recherche de cible pour trouver le prisme.
Accès
Appuyez sur COMPS (F1) dans l'écran PARAMETRE Changer paramètres. Reportez- vous à "3.2 PARAMETRE Changer paramètres :".
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran PARAMETRE Orientation boussole. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
)
L'instrument doit être connecté à une radio afin d'être télécommandé avec le RX1200.
Orientation boussole pas à pas
Le tableau suivant explique les paramètres les plus importants. Reportez-vous au chapitre mentionné pour de plus amples informations sur les écrans. Etape
Description
Reportez- vous au paragraphe
1.
PROG. Sélectionnez le programme d'application Mise en Station pour mettre l'instrument en station.
46
2.
Menu Principal : Lever
CONT (F1) pour accéder à LEVER Démarrer Lever.

3.
CONT (F1) pour accéder à LEVER Lever : Nom du Job. Tournez la lunette jusqu'à ce que <Hz : 0.0000 g>.
4.
Regardez dans la lunette avec <Hz : 0.0000 g> afin de sélectionner un objet qui soit facilement reconnaissable.
5.
Debout à côté de l'instrument, pointez la boussole vers l'objet sélectionné et tournez le cadran rotatif jusqu'à ce que le "N" s'aligne sur l'extrémité nord de l'aiguille de boussole.
)Le cadran de la boussole ne doit plus tourner une fois que le "N" est aligné sur l'extrémité nord de l'aiguille de boussole.
6.
Allez sur le réflecteur.
7.
SHIFT USER pour accéder à PARAMETRE Changer paramètres :.
8.
PARAMETRE Changer paramètres :
3.3.1
COMPS (F1) pour accéder à PARAMETRE Orientation boussole.
9.
PARAMETRE Orientation boussole
Depuis le réflecteur, pointez le "N" de la boussole vers l'instrument. Lisez l'angle horizontal indiqué par l'extrémité nord de l'aiguille de boussole.
<Hz-Boussole :> Angle horizontal lu par la boussole en visant l'instrument.
Etape Description Reportez-vous
au
paragraphe

<Boussole V :> Si la boussole fonctionne comme un clinomètre, ces valeurs peuvent être également utilisées.
)Les angles horizontaux et verticaux lus par la boussole sont toujours affichés en degrés quel que soit le paramètre du système.
10.
CONT (F1) pour accéder à LEVER Lever : Nom du Job. L'instrument se tourne vers le réflecteur.
Pour <Mode Auto : ATR> une mesure ATR est effectuée. Si aucun prisme n'est trouvé, l'instrument tourne dans la position saisie pour <Hz-Boussole :> et <Boussole V :>.
Pour <Mode Auto : LOCK> l'instrument se verrouille sur le prisme et l'icône LOCK est affichée. Reportez-vous au manuel de terrain du système TPS1200+ pour de plus amples informations sur les icônes. Si aucun prisme n'est trouvé, l'instrument tourne dans la position saisie pour <Hz-Boussole :> et <Boussole V :>.
au
paragraphe

3.3.2Positionnement Hz/V
Description
L'écran PARAMETRE Positionnement Hz/V est utilisé lorsque l'instrument est télécommandé et que la lunette doit être tournée dans une certaine direction.
Dans la page Absolu les valeurs d'angle <Gisement :> et <V :> en rapport avec l'orientation réglée peuvent être saisies.
Sur la page Relatif, les valeurs de différence angulaire pour <Δ Hz :> et <Δ V :> relatives à la position actuelle de lunette peuvent être saisies. Ces valeurs sont ajoutées à la position actuelle de lunette pour calculer la nouvelle direction de rotation de la lunette.
Accès
Appuyez sur Hz/V (F2) dans l'écran PARAMETRE Changer paramètres. Reportez-vous à "3.2 PARAMETRE Changer paramètres :".
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran PARAMETRE Positionnement Hz/V. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis- clavier.
Positionnement Hz/V pas à pas
Description
1.
2.
Hz/V (F2) pour accéder à la page PARAMETRE Positionnement Hz/V, Absolu.
3.
•Pour positionner avec les angles Hz(Gisement)/V absolus, continuez avec l'étape 4.
•Pour positionner avec les angles Hz/V relatifs, continuez avec l'étape 6.
4.
Page PARAMETRE Positionnement Hz/V, Absolu

<Hz :> Direction horizontale dans laquelle on tourne l'instrument.
<V :> Direction verticale dans laquelle on tourne l'instrument.
5.
Continuez par l'étape 8.
6.
PAGE (F6) pour accéder à la page PARAMETRE Positionnement Hz/V, Relatif.
7.
Page PARAMETRE Positionnement Hz/V, page Relatif
<Δ Hz :> Différence d'angle à prendre en compte dans l'angle horizontal.
<Δ V :> Différence d'angle à prendre en compte dans l'angle vertical.
8.
CONT (F1). L'instrument se tourne vers le réflecteur.
Pour <Mode Auto : ATR> une mesure ATR est effectuée. Si aucun prisme n'a été trouvé, l'instrument se tourne dans la position saisie pour <Gisement :> et <V :> ou <Δ Hz :> et <Δ V :>.
Pour <Mode Auto : LOCK> l'instrument se verrouille sur le prisme et l'icône LOCK est affichée. Reportez-vous au manuel de terrain du système TPS1200+ pour de plus amples informations sur les icônes. Si aucun prisme n'a été trouvé, l'instrument se tourne dans la position saisie pour <Gisement :> et <V :> ou <Δ Hz :> et <Δ V :>.
Etape Description

3.3.3Déplacement Joystick
Description
Dans PARAMETRE Déplacement Joystick l'instrument peut tourner en utilisant les touches flèche du clavier ou du RX1200 ou les touches flèche affichées sur l'écran tactile.
Lorsqu'on accède PARAMETRE Déplacement Joystick, l'auxiliaire de visée est activé automatiquement. En quittant l'écran, l'auxiliaire de visée est désactivé.
Accès
Appuyez sur JSTCK (F3) sur l'écran PARAMETRE Changer paramètres :. Reportez- vous à "3.2 PARAMETRE Changer paramètres :".
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran PARAMETRE Déplacement Joystick. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
PARAMETRE
Déplacement Joystick
CONT (F1)
Permet de quitter PARAMETRE Déplacement Joystick.

Option
Description
Vitesse
Sortie
Affiche la vitesse de rotation de l'instrument. Appuyez sur la même flèche pour modifier la vitesse de --- à lentement à moyen à rapide.
Etape suivante
CONT (F1) pour quitter l'écran PARAMETRE Déplacement Joystick.
Déplacement Joystick pas à pas
Description
1.
2.
JSTCK (F3) pour accéder à PARAMETRE Déplacement Joystick.
3.
PARAMETRE Déplacement Joystick
Utilisez les touches flèche qui démarrent le mouvement de la lunette.
Appuyez sur une touche flèche pour accélérer le mouvement. Appuyez sur n'importe quelle touche flèche tandis que l'instrument se tourne pour stopper le mouvement.
)
L'écran tactile en travaillant avec le RX1200 fonctionne de la même façon. En plus des touches flèche, une touche d'arrêt est affichée sous la forme de touche ronde au milieu des touches flèche. Appuyez sur la touche d'arrêt pour arrêter le mouvement d'instrument.

3.3.4Contrôle orientation
Description
•L'écran PARAMETRE Contrôle orientation doit être vérifié pour contrôler si un point mesuré est identique au point déjà enregistré dans le fichier ou si l'orientation d'instrument vers un point arrière est toujours bonne.
Accès
Appuyez sur SHIFT USER et CTRPT (F4).
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran PARAMETRE Contrôle orientation. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
ou
Appuyez sur USER.
Reportez-vous à "2.2 Touche USER" pour des informations sur la touche USER.
PARAMETRE Contrôle orientation
STOCK (F1)
Pour quitter PARAMETRE Contrôle orientation.
DIST (F2)
Pour mesurer une distance.
REGLE (F3)
Pour régler la station et l'orientation de l'instrument en prenant une seule mesure vers un point de visée arrière connu. Reportez-vous à "46.6.3 Référence connue".

Etape suivante
Reportez-vous à "Contrôle d'un point pas à pas" pour de plus amples informations sur la façon de vérifier un point enregistré.
Contrôle d'un point
pas à pas
Le tableau suivant explique les paramètres les plus importants. Reportez-vous au chapitre mentionné pour de plus amples informations sur les écrans.
PLUS (F5)
Pour afficher des informations supplémentaires.
DERN (F6)
Rappelle <Id Point :> du dernier point vérifié.
SHIFT POSIT (F4)
Pour positionner sur le point sélectionné.
Pour <Mode Auto : ATR>, l'instrument effectue une recherche ATR.
Avec <Mode Auto : LOCK> l'instrument tente de se verrouiller sur un réflecteur. Etape
Description
1.
2.
CTRPT (F4) pour accéder à PARAMETRE Contrôle orientation.
3.
PARAMETRE Contrôle orientation
<Id Point :> Id point à vérifier.
<Hz calculé :> Gisement calculé entre la station et le point de visée arrière.
<Hz Courant :> Orientation actuelle.
<ΔHz :> Différence entre le gisement calculé et l'orientation actuelle.

)
Si un point enregistré a été contrôlé, l'<Id Point :> de ce point est mémorisé et rappelé lorsqu'on appuie sur DERN (F6).
4.
POSIT (F5) pour positionner sur le point.
5.
DIST (F2) pour mesurer une distance.
)
REGLE (F3) pour régler la station et l'orientation de l'instrument en prenant une seule mesure vers un point de visée arrière connu.
6.
CONT (F1) pour retourner à l'écran PARAMETRE Changer paramètres : depuis lequel cet accès s'est effectué.
Etape Description

3.3.5L.GO (F5)/L.INT (F5)
L.GO (F5)
Lorsqu'on appuie L.GO (F5), une recherche ATR est effectuée, l'instrument se verrouille sur le réflecteur sans mesure. <Mode Auto : LOCK> est réglé. Non disponible pour SmartStation.
)
L.GO (F5) peut être utilisé pour se verrouiller sur un prisme situé sur une surface instable, par exemple sur un bateau ou près de l'instrument.
L.INT (F5)
Lorsque l'instrument se verrouiller sur le prisme, ce blocage peut être interrompu en appuyant sur L.INT (F5). Non disponible pour SmartStation.
)
L.INT (F5) peut être utilisé pour interrompre le verrouillage de l'instrument sur le réflecteur, pour repérer par exemple un point au sol.
)
Les distances aux points latéraux ne peuvent pas être mesurées tandis que le mode lock est interrompu avec <Mode Auto : LOCK>.

3.3.6PSPowerSearch
Description
Lorsque PS (F6) est appuyé, l'instrument recherche le prisme à l'aide de PowerSearch. Reportez-vous à "33.2.2 PowerSearch" pour de plus amples informations sur les fonctions de PowerSearch.
)
Ce paramètre est indépendant d'une définition de raccourci-clavier pour le sens de rotation de l'instrument pendant la phase de recherche.

3.4Exemples de travail
3.4.1Exemple de travail 1 - ATR
Description
Application :
Mesure de points avec ATR.
Technique de travail :
Programme d'application Lever.
Objectif :
Trouver le prisme avec ATR.
Condition
<Mode Auto : ATR>.
Recherche de prisme avec ATR pas à pasEtape
Description
1.
Appuyez sur ALL (F1) dans LEVER Lever : Nom du Job.
)Appuyez sur DIST (F2) pour mesurer une distance.
2.
L'instrument recherche le prisme avec ATR dans la fenêtre ATR.
3.
Si un prisme a été trouvé
•La distance et les angles sont mesurés et enregistrés.
•L'instrument pointe en direction du prisme et ne suit pas le prisme lors de son déplacement.
4.
Si aucun prisme n'a été trouvé
•L'instrument revient en position de départ de la recherche ATR.

3.4.2Exemple de travail 2 - LOCK
Description
Application :
Mesure de points avec LOCK.
Objectif :
Trouver un prisme avec LOCK activé.
Condition
<Mode Auto : LOCK>
Cet exemple de travail peut aussi s'appliquer si un instrument est télécommandé par un RX1200.
Cet exemple de travail ne peut s'appliquer si un instrument est télécommandé par une SmartStation.
Recherche de prisme avec LOCK pas à pasEtape
Description
1.
Appuyez sur ALL (F1) dans LEVER Lever : Nom du Job.
)Appuyez sur DIST (F2) pour mesurer une distance.
)Appuyez sur L.GO (F5) pour verrouiller l'instrument sur le prisme sans prise de mesure.
2.
L'instrument recherche le prisme avec ATR dans la fenêtre ATR.
3.
Si un prisme a été trouvé
•La distance et les angles sont mesurés et enregistrés.
•L'instrument se verrouille sur un prisme et suit son mouvement. L'icône LOCK s'affiche alors.
4.
Si aucun prisme n'a été trouvé
•L'instrument revient en position de départ de la recherche ATR.

3.4.3Exemple de travail 3 - perte de signal (LOCK)
Description
Application :
Les points étaient mesurés avec LOCK jusqu'à la perte du signal.
Objectif :
Recherche de prisme après une perte du signal.
Informations requises
•<Mode Auto : LOCK>
•L'instrument est verrouillé sur le prisme.
•L'instrument est télécommandé par un RX1200.
•<Prévision : 3 s>
Recherche de prisme après une perte du signal pas à pasEtape
Description
1.
Déplacez le prisme derrière un objet pour libérer l'instrument.
2.
Le trajet du prisme est prévu pendant 3 secondes. L'instrument se tourne avec la vitesse calculée et dans la direction du prisme perdu pendant cette durée.
3.
Si un prisme a été trouvé lors de la prévision,
• l'instrument se verrouille sur un prisme et suit son mouvement. L'icône LOCK s'affiche alors.

4.
Si aucun prisme n'a été trouvé pendant la prévision, une recherche démarre selon le paramétrage de <Chercher avec :> dans CONFIGURE Recherche automatique de prisme
•Pour <Chercher avec : Pas de recherche>: aucune recherche n'est démarrée.
•Pour <Chercher avec : ATR> : une recherche ATR est démarrée dans une fenêtre ATR dynamique qui est calculée selon la vitesse du prisme.
•<Chercher avec : PowerSearch> et <Fenêtre PS : On> : le prisme est recherché dans la fenêtre PS avec PowerSearch.
•<Chercher avec : PowerSearch> et <Fenêtre PS : Off> : le prisme est recherché dans la fenêtre PS avec PowerSearch.
5.
Si aucun prisme n'a été trouvé avec <Chercher avec :>,
•La lunette d'instrument reste dans la position dans laquelle elle se trouvait en fin de prévision.
•L'auxiliaire de visée est activé.
)
Reportez-vous à "3.4.2 Exemple de travail 2 - LOCK" pour savoir comment activer le lock.
Etape Description

3.4.4Exemple de travail 4 - PS
Description
Application :
Recherche de prisme avec PowerSearch.
Objectif :
Trouver le prisme avec PowerSearch.
Condition
<Fenêtre PS : Off>
Recherche de prisme avec PS pas à pasEtape
Description
1.
PS (F6).
2.
L'instrument recherche un prisme à l'aide de PowerSearch. La recherche consiste en une petite rotation dans le sens contraire à celui des aiguilles d'une montre suivie d'une rotation complète à 360° dans l'autre sens.
3.
Si un prisme est détecté, le mouvement s'arrête et une recherche ATR est effectuée.
Pour <Mode Auto : AUCUN> l'ATR est éteint une nouvelle fois.
Pour <Mode Auto : ATR> des mesures peuvent être effectuées.
Pour <Mode Auto : LOCK> l'instrument se bloque sur le réflecteur et suit le mouvement du prisme.
4.
Si aucun prisme n'a été trouvé, la lunette d'instrument retourne en position de départ au moment de la recherche.

Menu Principal TPS1200+ 57
4Menu Principal
4.1Fonctions du menu principal
Description
Le menu principal est en général le premier menu qui s'affiche à la mise sous tension de l'instrument.
Si la protection par code PIN est active, l'écran Entrez code PIN du TPS1200+ s'affiche en premier. Après l'entrée du code PIN correct, le menu principal s'affiche.
)
Si souhaité, l'instrument peut être configuré de façon à démarrer avec un écran défini par l'utilisateur. Reportez-vous à "18.6 Allumage/Extinction".
TPS1200+
Menu Principal
CONT (F1)
Pour sélectionner l'option en surbrillance et continuer avec l'écran suivant.

Description des fonctions du menu principalFonction du menu principal
Description
Lever
•Pour démarrer la mesure.
4.2
Programmes...
•Pour sélectionner et démarrer les programmes d'application.
4.3
Gestion...
•Pour gérer des fichiers, données, listes de codes, jeux de configuration, réflecteurs et systèmes de coordonnées.
4.4
Echanges...
•Pour exporter des données depuis un job sur instrument vers un fichier sur une carte CompactFlash dans un format ASCII personnalisé ou dans le format DXF.
4.5
•Pour importer des données ASCII, GSI ou DXF depuis un fichier sur une carte CompactFlash vers un fichier sur l'instrument.
•Pour copier des points entre différents jobs.
Config...
•Pour accéder à tous les paramètres de configuration en rapport avec un lever, l'instrument, les interfaces et SmartStation.
4.6
Outils...
•Pour formater le périphérique de mémoire.
4.7
•Pour charger les fichiers nécessaires au bon fonctionnement de l'instrument, par exemple le logiciel système et les fichiers de langue.

•Pour transférer des fichiers sans rapport avec les données entre l'instrument et la carte CompactFlash.
•Pour effectuer des opérations arithmétiques comme des additions, soustractions, multiplications, divisions, fonctions statistiques, trigonométriques, conversions ou racines.
•Pour visualiser les fichiers logés sur la carte CompactFlash ou dans la mémoire interne.
•Pour saisir manuellement un code de sécurité.
•Pour calibrer l'instrument.
Fonction du menu
principal
Description Reportez-vous
au
paragraphe

4.2Lever
Accès
Sélectionnez Menu Principal : Lever.
Description
Lever fournit la fonctionnalité nécessaire à l'exécution du lever.
LEVER
Démarrer Lever
CONT (F1)
Pour accepter les paramètres et continuer avec l'écran LEVER Lever : Nom du Job.
CONF (F2)
Pour configurer la fonctionnalité des mesures de point automatique et de point inaccessible.
STAT (F3)
Pour la mise en station. Accède à STATION Mise en station.
SYSC (F6)
Pour modifier le système de coordonnées. Reportez-vous à "10.4.1 Création d'un système de coordonnées" pour de plus amples informations sur la définition d'un système de coordonnées. Pas disponible pour <Util SyCord Auto : Oui> paramétré dans CONFIGURE Options suppl. Mobile. Reportez-vous à "22.1.1 Configuration Temps Réel".

Etape suivante
Pour Menu principal : Lever
Reportez-vous au paragraphe 48

4.3Programmes...
Accès
Sélectionnez Menu principal : Programmes....
ou
Appuyez sur PROG.
Description
Programmes... permet d'accéder au menu des programmes d'application. L'écran du menu des programmes est intitulé Programmes TPS1200+.
TPS1200+
Programmes
Le menu des programmes d'application comprend tous les programmes d'application chargés, dont Lever et Mise en Station. La liste les mentionne dans leur ordre de chargement.
CONT (F1)

Etape suivante
Pour Menu Principal : Programmes...Lever
Pour Menu Principal : Programmes...Mise en Station
Pour Menu Principal : Programmes...Saisie d'Axe Road Runner
Reportez-vous au manuel séparé
Pour Menu Principal : Programmes...Calculs COGO
Pour Menu Principal : Programmes... Détermination Syst Coord
Pour Menu Principal : Programmes...Levé GPS
Pour Menu Principal : Programmes...Point Caché
Pour Menu Principal : Programmes...MGuide
Pour Menu Principal : Programmes...Ligne de Référence
Pour Menu Principal : Programmes...Plan de Référence
Pour Menu principal : Programmes...RoadRunner
)Ce programme peut contenir les modules suivants :
•RoadRunner
•RoadRunner Tunnel

•RoadRunner Rail
Pour Menu Principal : Programmes...Tours d'Horizon
)Ce programme peut contenir les modules suivants :
•Tours d'horizon
•Auscultation (monitoring)
Pour Menu Principal : Programmes...Implantation
Pour Menu Principal : Programmes...Lever par profils
Pour Menu Principal : Programmes...Cheminement
Pour Menu Principal : Programmes...Calcul de Volume

4.4Gestion...
Accès
Sélectionnez Menu Principal : Gestion....
Description
Gestion... s'utilise pour gérer les éléments suivants :
•des jobs
•des données
•des listes de codes
•des systèmes de coordonnées
•des jeux de configuration
•des réflecteurs
Les fonctions de gestion comprennent la création, la sélection, l'édition et la suppression.
TPS1200+
Gestion
CONT (F1)

Etape suivante
Pour Menu Principal : Gestion...Jobs
Pour Menu Principal : Gestion...Données
Pour Menu Principal : Gestion...Listes Codes
Pour Menu Principal : Gestion...Systèmes de coordonnées
Pour Menu Principal : Gestion...Jeux de Configuration
Pour Menu Principal : Gestion...Réflecteurs

4.5Echanges...
Accès
Sélectionnez Menu principal : Echanges....
Description
Echanges... contient des options d'échanger de données.
TPS1200+
Import / Export de données
CONT (F1)
Etape suivante
Pour Menu Principal : Echanges...Export Données depuis Job
Pour Menu Principal : Echanges...Import Données ASCII/GSI
Pour Menu principal : Import/Export de données...Copie Points entre Jobs

4.6Config...
Accès
Sélectionnez Menu Principal : Config....
ou
Appuyez sur USER puis sur CONF (F2).
Description
Config... permet d'accéder à tous les paramètres de configuration en rapport avec un lever, l'instrument, les interfaces et SmartStation. Toute modification est enregistrée dans le jeu de configuration.
TPS1200+
Configuration :
Paramètres
CONT (F1)
Etape suivante
Pour Menu Principal : Config...Paramètres Lever...
Pour Menu Principal : Config...Paramètres Instrument...

Pour Menu Principal : Config...Paramètres Généraux...
Pour Menu Principal : Config...Interfaces...
Pour Menu Principal : Config...SmartStation...

4.7Outils...
Accès
Sélectionnez Menu Principal : Outils....
Description
Outils... permet d'accéder à des fonctions qui n'ont pas un lien direct avec les données de mesure.
TPS1200+
Menu Outils
CONT (F1)

Etape suivante
Pour Menu Principal : Outils...Formatage Mémoire
Pour Menu Principal : Outils...Transfert Fichiers...
Pour Menu Principal : Outils...Chargement fichiers système...
Pour Menu Principal : Outils...Calculateur
Pour Menu Principal : Outils...Edit Texte
Pour Menu Principal : Outils...Options Sécurité
Pour Menu Principal : Outils...Contrôles & Ajustements...
Pour Menu Principal : Outils...Terrain -> Bureau...

Gestion...Jobs TPS1200+ 72
5Gestion...Jobs
Description
Jobs
•structurent les projets topographiques
•comprennent tous les points, lignes, surfaces et codes relevés et stockés
•peuvent être transférés vers LGO pour le post-traitement ou pour le transfert de données à un autre programme
•peuvent être chargés depuis LGO, pour des opérations d'implantation, par exemple
•peuvent être enregistrés sur la carte CompactFlash ou dans la mémoire interne si elle est installée
Type de jobs
•Jobs de données. Sont expliqués dans ce chapitre.
•Jobs MNT. Reportez-vous à "47.4.5 Implantation d'un MNT".
•Jobs de projets routiers. Reportez-vous au Manuel RoadRunner TPS1200+.
Job par défaut
Un job appelé Default est disponible sur l'instrument après formatage du périphérique de mémoire, en insérant une carte CompactFlash précédemment formatée ou en effaçant tous les jobs depuis GESTION Jobs (périphérique).

Job actif
Le job actif est celui utilisé pour enregistrer les données. Un job est toujours considéré comme le job actif. Après avoir formaté la mémoire, le job Default est utilisé jusqu'à ce que l'utilisateur crée et sélectionne un job.
Si un job devient actif, ses paramètres de tri et de filtrage sont enregistrés dans la RAM système. Si la carte CompactFlash est formatée, ces derniers paramètres de tri et de filtrage utilisés seront appliqués au job Default.

5.2Accès au menu Gestion Jobs
Accès
Sélectionnez Menu Principal : Gestion...Jobs.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran GESTION Jobs (périphérique).
Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis- clavier.
ou
Appuyez sur USER. Reportez-vous à "2.2 Touche USER" pour des informations sur la touche USER.
ou
Depuis une liste de sélection disponible dans certains écrans, par exemple l'écran de démarrage des programmes d'application.

GESTION
Jobs (périphérique)
Sont regroupés tous les jobs enregistrés sur la carte CompactFlash ou dans la mémoire interne, si disponible, selon le périphérique utilisé.
CONT (F1)
Pour sélectionner le job mis en surbrillance et retourner à l'écran depuis lequel cet écran a été ouvert.
NOUV (F2)
Pour créer un job. Reportez-vous à "5.3 Création d'un job".
EDIT (F3)
Pour modifier le job en surbrillance. Reportez- vous à "5.4 Modification d'un job".
SUPP (F4)
Pour supprimer le job en surbrillance.
DONNE (F5)
Pour afficher, modifier et supprimer des points, des lignes et des surfaces stockés avec le job. Les points, les lignes et les surfaces sont affichés sur des pages séparées. Les paramètres de tri et de filtrage sélectionnés s'appliquent. Reportez-vous à "6.3 Gestion des points".
CARTE (F6) ou INTRN (F6)
Disponible pour tous les instruments avec mémoire interne. Pour commuter entre la visualisation des jobs enregistrés sur la carte CompactFlash et ceux de la mémoire interne.

Etape suivanteSI un job
ALORS
est à sélectionner
sélectionnez le job souhaité. CONT (F1) ferme l'écran et retourne à l'écran depuis lequel l'accès à GESTION Jobs (périphérique) s'est effectué.
est à créer
NOUV (F2). Reportez-vous à "5.3 Création d'un job".
est à modifier
mettez le job en surbrillance et appuyez sur EDIT (F3). Reportez- vous à "5.4 Modification d'un job".

5.3Création d'un job
Accès
Reportez-vous à "5.2 Accès au menu Gestion Jobs" pour accéder à GESTION Jobs (périphérique).
Création d'un job
pas à pas
Description
1.
Sélectionnez un job dans GESTION Jobs (périphérique). Les paramètres de ce job, y compris les paramètres de tri et de filtrage, s'appliquent au nouveau job.
5.2
2.
NOUV (F2) pour accéder à GESTION Nouveau Job.

STOCK (F1)
Pour enregistrer les paramètres et retourner à l'écran depuis lequel l'accès à GESTION Nouveau Job s'est effectué.
PAGE (F6)
Pour passer à une autre page de cet écran.
Etape
Description
3.
GESTION Nouveau Job, page Général
<Nom :> Un nom unique pour le nouveau job. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces. Saisie obligatoire.
<Description :> Deux lignes pour décrire le job en détail. Il peut s'agir par exemple du travail à effectuer ou des classes comprises dans le job. Saisie optionnelle.
<Opérateur :> Le nom de la personne ayant créé le job. Saisie optionnelle.

<Périphérique :> Le périphérique sur lequel sera enregistré le nouveau job. Selon les options de l'instrument, il peut s'agir d'un champ de sortie.
4.
PAGE (F6) permet de passer à la page Codes.
5.
GESTION Nouveau Job, page Codes
8
<Liste Codes :> Choisir une liste de codes copie les codes dans le job.
6.
PAGE (F6) permet de passer à la page Système Coord.
7.
GESTION Nouveau Job, page Système Coord
10.4
<Système Coord :> Choisir un système de coordonnées l'associe au job.
Tous les autres champs de l'écran sont des champs de sortie. Ils dépendent du type de transformation du système de coordonnées sélectionné.
8.
PAGE (F6) permet de passer à la page Moyenne.
9.
GESTION Nouveau Job, page Moyenne
Un même point peut être mesuré à plusieurs reprises afin de vérifier les relevés. Si activée, cette fonction permettra de calculer une moyenne ou une différence absolue.
6.3.4
au
paragraphe

<Mode Moyenne :> Définit les principes de moyenne en cas de mesure de plusieurs points. <Mode Moyenne : Moyenne> Calcule la moyenne de position et d'altitude. Les points dépassant les limites définies sont signalés à l'aide du signe sur la page Moyenne de GESTION Modif Pt. <Mode Moyenne : Diff. Absolues> calcule les différences absolues entre deux points sélectionnés depuis une liste de points mesurés qui sont tous enregistrés avec le même Id point. La sélection détermine la disponibilité des champs ci-dessous pour fixer les limites acceptables de la moyenne ou des différences absolues.
•Pour <Mode Moyenne : Moyenne>:
<Méthode :> La méthode utilisée pour calculer la moyenne. <Méthode : Pondérée> calcule une moyenne pondérée, alors que <Méthode : Non Pondérée> détermine une moyenne arithmétique.
<Pts à utiliser :> Le type de points à prendre en compte dans le calcul de la moyenne.
<Limite Plani :> et <Limite Alti. :> Ecarts acceptables de position et d'altitude.
•Pour <Mode Moyenne : Diff. Absolues>:
au
paragraphe

<Pts à utiliser :> Le type de points à prendre en compte pour les différences absolues.
De <Est :> à <Z Cartésien :> Les différences absolues acceptables pour chaque composante de coordonnées.
•Pour <Mode Moyenne : Off>:
Aucun autre champ n'est disponible.
10.
STOCK (F1) crée le job et revient à GESTION Jobs (Périphérique).
au
paragraphe

5.4Modification d'un job
Accès
Modification d'un job pas à pas
Description
1.
Dans GESTION Jobs (périphérique) mettez le job à modifier en surbrillance.
2.
EDIT (F3) pour accéder à GESTION Modif Job : Nom du Job, page Général.
3.
GESTION Modif Job : Nom du Job, page Général
<Nom :> Renommez le job.
<Périphérique :> Ne peut pas être modifié.
La fonctionnalité de cette page est identique à celle pour créer un nouveau job.
5.3
)
DONNE (F5) permet d'accéder à GESTION Données : Nom du Job. Pour afficher, modifier et supprimer des points, des lignes et des surfaces stockés avec le job. Les points, les lignes et les surfaces sont affichés sur des pages séparées. Les paramètres de tri et de filtrage sélectionnés s'appliquent.
6.2

)
SHIFT TOUT (F5) permet d'accéder à GESTION Enregistrement : Nom du Job. Pour afficher, modifier et supprimer des points, des lignes et des surfaces stockés avec le job. Les points, lignes et surfaces sont triés dans une liste en fonction du temps.
6.5
4.
PAGE (F6) permet de passer à la page Codes.
5.
Des codes sont-ils enregistrés dans le job ?
•Si non, continuez par l'étape 6.
•Si oui, continuez par l'étape 8.
6.
Aucun code n'est enregistré dans le job.
8
GESTION Modif Job : Nom du Job, page Codes
<Liste Codes : Aucun> Ce paramètre par défaut peut être modifié. Le choix d'une liste de codes entraîne la copie des codes dans le job. Toutes les listes de codes de Menu Principal : GESTION...Listes Codes peuvent être sélectionnées.
7.
PAGE (F6) permet de passer à la page Système Coord. Continuez par l'étape 10.
8.
Des codes sont enregistrés dans le job.
GESTION Modif Job : Nom du Job, page Codes
<Liste Codes :> Si des codes ont été copiés depuis une liste de codes de la RAM Système, le nom de la liste de codes est affichée. Si des codes ont été saisis, le nom du job actif est alors affiché.
au
paragraphe

)
IMPRT (F2) ajoute des codes supplémentaires depuis une nouvelle liste de codes au job. Le nom de cette liste de codes est copié dans le job.
7
)
SHIFT EXPRT (F2) copie des codes depuis le job dans une liste de codes existante ou nouvelle.
7
)
CODES (F4) affiche des codes actuellement enregistrés dans le job.
5.5
9.
PAGE (F6) permet de passer à la page Système Coord.
10.
GESTION Modif Job : Nom du Job, page Système Coord.
La fonctionnalité de cette page est identique à celle pour créer un job.
5.3
)
Le système de coordonnées actif n'est pas éditable si <Util SyCord Auto : Oui> a été paramétré dans CONFIGURE Options suppl. Mobile. Tous les autres champs de l'écran sont des champs de sortie.
22.1.1
11.
PAGE (F6) permet de passer à la page Moyenne.
12.
GESTION Modif Job : Nom du Job, page Moyenne
La fonctionnalité de cette page est identique à celle pour créer un nouveau job.
5.3
au
paragraphe

)
DONNE (F5) permet d'accéder à GESTION Données : Nom du Job. Pour afficher, modifier et supprimer des points, des lignes et des surfaces stockés avec le job. Les points, les lignes et les surfaces sont affichés sur des pages séparées. Les paramètres de tri et de filtrage sélectionnés s'appliquent.
6.2
)
SHIFT TOUT (F5) permet d'accéder à GESTION Enregistrement : Nom du Job. Pour afficher, modifier et supprimer des points, des lignes et des surfaces stockés avec le job. Les points, lignes et surfaces sont triés dans une liste en fonction du temps.
6.5
13.
STOCK (F1) enregistre les modifications et retourne à l'écran depuis lequel l'accès à GESTION Modif Job : Nom du Job s'est effectué.
au
paragraphe

5.5Gestion des codes de jobs
Description
Pour visualiser, éditer, grouper et trier tous les codes actuellement enregistrés dans le job. La fonction assumée par cet écran est globalement identique à celle de GESTION Codes. Pour plus de simplicité, nous expliquons ici ce qui diffère de GESTION Codes. Reportez- vous à "7.5 Gestion des codes" pour de plus amples informations sur GESTION Codes.
Accès pas à pas
Disponible pour les jobs avec une liste de codes jointe. Etape
Description
1.
2.
3.
(F3) EDIT pour accéder à GESTION Modif Job : Nom du Job.
4.
Dans GESTION Modif Job : Nom du Job, PAGE (F6) jusqu'à ce que la page Codes soit active.
5.
CODES (F4) pour accéder à GESTION Code Jobs.

GESTION
Codes Job
CONT (F1)
Pour retourner à GESTION Modif Job : Nom du Job, page Codes.
NOUV (F2)
Pour créer un code. Reportez-vous à "7.5.2 Création d'un code".
(F3) EDIT
Pour modifier le code en surbrillance. Permet d'accéder à GESTION Modif Code afin d'ajouter de nouveaux attributs à un code et de modifier les styles de ligne. Reportez-vous à "GESTION Modif Code".
SUPP (F4)
Pour effacer un code existant.
PLUS (F5)
Pour afficher des informations sur le groupe de code, le type de code, la description de code et les codes rapides si disponibles.
SHIFT GROUP (F4)
Pour accéder à GESTION Groupes Codes. Pour visualiser, créer, activer et désactiver des groupes de codes. Reportez-vous à "7.6 Gestion de groupes de codes".
SHIFT TRIE (F5)
Pour accéder à GESTION Tri Codes. Pour trier les codes par leur nom, leur description, leur code rapide ou le dernier code utilisé.

Etape suivanteSI
ALORS
les codes de job n'ont pas besoin d'être modifiés
CONT (F1) ferme l'écran et retourne à l'écran GESTION Code Jobs depuis lequel l'accès à cet écran s'est effectué.
un nouveau code de job est à créer
NOUV (F2). Reportez-vous à "7.5.2 Création d'un code".
un code de job existant est à modifier
mettez le code de job en surbrillance et appuyez sur (F3) EDIT. Reportez-vous à "GESTION Modif Code".
GESTION
Modif Code
STOCK (F1)
Pour enregistrer le code avec tous les attributs nouvellement créés et retourner à l'écran depuis lequel l'accès GESTION Modif Code s'est effectué.
NOU-A (F2)
Pour ajouter un nouvel attribut à un code.
NOM-A (F3) ou VLDEF (F3)
Disponible pour des attributs pour lesquels un nom d'attribut peut être saisi. Pour mettre <Attribut n:> ou le champ de la valeur d'attribut en surbrillance. Le nom d'<Attribut n :> peut être modifié et une valeur d'attribut peut être saisie.
Cet écran varie avec le type de code à modifier. Les différences sont expliquées dans le tableau.

Type de code
Description
Codes Point
et
Codes Libres
•De nouveaux attributs peuvent être ajoutés avec NOU-A (F2).
Codes Ligne
et
Codes Surface
•De nouveaux attributs peuvent être ajoutés avec NOU-A (F2).
•Le style de ligne peut être modifié. Ce nouveau style de ligne est enregistré avec le code. Vous pouvez décider à ce stade d'actualiser ou non les styles de ligne de toutes les lignes/surfaces enregistrées au préalable avec ce code dans ce job.

Gestion...Données TPS1200+ 90
6Gestion...Données
Description
•Données est un terme générique recouvrant les points, lignes et surfaces.
•La gestion de données est l'administration des données enregistrées dans le job actif. Ceci comprend
•la visualisation de données avec les informations qui leur sont associées
•l'édition de données
•la création de données
•la suppression de données existantes
•le filtrage de données existantes
Les objets
•Les objets
•sont des points, des lignes et des surfaces
•possèdent un identifiant (Id) unique. Il s'agit de l'Id point, l'Id ligne et l'Id surface
•peuvent ou non se voir associer un code. Il s'agit d'un code de point, d'un code de ligne ou d'un code de surface selon le type d'objet. Reportez-vous à "8 Codage" pour de plus amples informations sur le codage.

6.2Accès au menu Gestion Données
Accès
Sélectionnez Menu Principal : Gestion...Données.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran GESTION Données : Nom du Job.
Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
ou
ou
Depuis une liste de sélection dans certains écrans, par exemple dans les programmes d'application.
ou
Mettez la ligne/surface en surbrillance. Reportez-vous au manuel de terrain du système TPS1200+ pour de plus amples informations sur les icônes.
)
Les objets présentés ci-dessous appartiennent au job actuellement actif. Les objets présentés et leur ordre dépendent du tri actif et des paramètres de filtre. Un filtre actif pour une page est indiqué par à la droite du nom de la page. Reportez-vous à "6.6 Tri et filtres de points" pour de plus amples informations sur les paramètres de tri et de filtre.

GESTION
Données : Nom du Job,
page Points
CONT (F1)
Pour fermer l'écran et retourner à celui depuis lequel l'accès à cet écran s'est effectué.
NOUV (F2)
Pour créer un point.
EDIT (F3)
Pour modifier le point en surbrillance.
SUPP (F4)
Pour supprimer le point en surbrillance.
PLUS (F5)
Pour afficher des informations sur les codes s'ils sont enregistrés avec n'importe quel point, l'heure et la date d'enregistrement du point, la qualité des coordonnées 3D, la classe et le drapeau pour l'argument liaison.
PAGE (F6)
SHIFT TOUT (F4)
Pour visualiser les points, lignes, surfaces et codes libres enregistrés avec le job trié en fonction du temps. Reportez-vous à "6.5 Enregistrement de Données".
SHIFT FILT (F5)
Pour définir les paramètres de tri et filtre. Reportez-vous à "6.6 Tri et filtres de points".

Etape suivanteSI
ALORS
un point est à créer
mettez le point en surbrillance et appuyez sur NOUV (F2). Reportez- vous à "6.3.2 Création d'un point".
un point est à modifier
mettez le point en surbrillance et appuyez sur EDIT (F3). Reportez- vous à "6.3.3 Modification d'un point".
une ligne/surface est à gérer
PAGE (F6) permet de passer à la page Lignes (X) et Surfaces (X). Reportez-vous à "GESTION Données: Nom du Job, page Lignes (X) ; GESTION Données : Nom du Job, page Surfaces (X)".

GESTION
Données: Nom du Job,
page Lignes (X) ;
GESTION
page Surfaces (X)
Les explications relatives aux touches de fonctions figurant dans la suite s'appliquent aux deux pages.
Les valeurs figurant entre parenthèses à côté du nom de la page indiquent le nombre de lignes/surfaces ouvertes. Exemple : Lignes (2)/Surfaces (2) signifie que deux lignes/surfaces sont ouvertes.
CONT (F1)
NOUV (F2)
Pour créer une ligne/surface. Après l'enregistrement de la nouvelle ligne, toutes les lignes et surfaces existantes alors ouvertes sont fermées.
EDIT (F3)
Pour modifier la ligne/surface en surbrillance.
FERME (F4) et OUVRE (F4)
Pour commuter les options dans la colonne Ouvert de la ligne/surface en surbrillance.
PLUS (F5)
Pour afficher des informations sur les codes si enregistrés avec n'importe quelle ligne/surface, l'heure de départ, l'heure de fin où le dernier point a été ajouté à la ligne/surface, la longueur de la ligne, le périmètre et l'aire de la surface.
PAGE (F6)
SHIFT SUPP (F4)
Pour supprimer la ligne/surface en surbrillance.

Description des colonnesColonne
Description
Ligne ou Surface
La liste des lignes/surfaces déjà enregistrées dans le job actif.
Ouvert
L'état d'une ligne/surface.
•Oui
La ligne/surface est ouverte. Les points mesurés sont affectés à la ligne/surface.
•Non
La ligne/surface est fermée. Les points mesurés ne sont pas affectés à la ligne/surface.
FERME (F4) et OUVRE (F4) permet de commuter entre les options.
Etape suivante
SHIFT FILT (F5)
Pour définir les paramètres de tri et de filtre. Reportez-vous à "6.6 Tri et filtres de points". SI la ligne/surface
ALORS
peut être quittée (gestion achevée)
CONT (F1) permet de fermer l'écran et de revenir à celui depuis lequel l'accès à cet écran s'est effectué.
est à ouvrir
mettez la ligne/surface en surbrillance et pressez OUVRE (F4).

utilisée en dernier doit être ouverte
appuyez sur un raccourci-clavier configuré pour ouvrir à nouveau la dernière ligne/surface utilisée. Vous pouvez appuyer sur ce raccourci-clavier à n'importe quel moment. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
est à fermer
mettez en surbrillance la ligne/surface et FERME (F4)
ou
appuyez sur un raccourci-clavier pour fermer toutes les lignes/surfaces ouvertes. Vous pouvez appuyer sur ce raccourci- clavier à n'importe quel moment. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
est à créer
NOUV (F2). Reportez-vous à "6.4.2 Création d'une ligne/surface".
est à modifier
mettez la ligne/surface en surbrillance et appuyez sur EDIT (F3) pour accéder à GESTION Modif. Ligne : Id Ligne ou GESTION Modif. Surface: Id Surface. Reportez-vous à "6.4.3 Modification d'une ligne/surface".
est à afficher
PAGE (F6) jusqu'à ce que la page Carte soit active. Reportez-vous à "35.5 Mode Carte" pour des informations concernant les fonctions et les touches de fonctions disponibles sur la page de la Carte.
SI la ligne/surface ALORS

6.3Gestion des points
6.3.1Terminologie
Description
•Ce paragraphe définit des termes techniques relatifs à la gestion de point.
Triplet de coordonnées
•Un point mesuré comprend trois composantes de coordonnées - deux composantes horizontales et une composante verticale. Le terme générique pour les trois composantes de coordonnées est le triplet de coordonnées.
•Selon sa classe, un Id point peut comprendre plus d'un triplet de coordonnées de la même classe et/ou de différentes classes.
Classe
La classe décrit le type de triplet de coordonnées.
Description des classes
Le tableau suivant montre les classes dans l'ordre hiérarchique décroissant. Classe
Caractéristiques
Description
CTRL
Type
Les points de contrôle. Attribués automatiquement aux points saisis.
Source d'instrument
TPS, GPS ou LGO.
Nombre de triplets
Un.
ADJ
Type
Les points ajustés utilisant le programme d'ajustement.
Source d'instrument
LGO.
Nombre de triplets
Un.
REF
Type
•Le point de station réglé par le programme d'application Mise en Station.

•Point de référence capté par un mobile en temps réel.
Source d'instrument
TPS, GPS ou LGO.
Nombre de triplets
Un.
MOYEN
Type
Le point moyenné calculé lorsqu'il existe plus d'un triplet de coordonnées de classe MESUR pour le même Id point sauf si <Mode Moyenne : Off>.
Source d'instrument
TPS ou GPS.
Nombre de triplets
Un.
MESUR
Type
•Les points mesurés avec angles et distances.
•Les points mesurés corrigés différentiellement à l'aide de phase en temps réel, code en temps réel ou lors d'un traitement ultérieur.
•Calculés depuis certains programmes d'application.
Source d'instrument
TPS, GPS ou LGO.
Nombre de triplets
Multiple. Avec plus d'un triplet de coordonnées mesuré, la moyenne de position et d'altitude peut être calculée.
NAV
Type
Les points navigués utilisant des solutions de code non corrigées d'une seule époque ou de positions SPP.
Source d'instrument
GPS.
Nombre de triplets
Multiple.
Classe Caractéristiques Description

Sous-classe
La sous-classe décrit en détail certaines classes. Elle indique l'état de la position lorsqu'un triplet de coordonnées est mesuré et la façon dont les coordonnées ont été déterminées.
EST
Type
Les points estimés depuis LGO.
Source d'instrument
LGO.
Nombre possible de triplets
Un.
Aucun
Type
Les points mesurés avec des angles.
Source d'instrument
TPS.
Nombre possible de triplets
Illimité.
Classe Caractéristiques Description
Sous-classe
Description
Source d'instrument
COGO
Détermination indirecte de coordonnées avec le programme d'application COGO.
GPS ou TPS
Aucun
La direction est disponible, mais aucune coordonnée.
TPS
L'altitude est disponible mais aucune coordonnée de position.
Niveau
TPS
Mesuré avec angles et distances.
TPS
Altitude seule
Saisie manuellement et définie en altitude.
GPS ou TPS
Position seule
Saisie manuellement et définie en position.
GPS ou TPS

Position & Alti
Saisie manuellement et définie en position et altitude.
GPS ou TPS
GPS Code seul
Détermination directe de coordonnées avec la solution code.
GPS
GPS Phase
Détermination directe de coordonnées avec la solution phase.
GPS
GPS Flot
Détermination directe de coordonnées avec la solution autonome de LGO.
GPS
Point Caché
Détermination indirecte de coordonnées avec mesures de points cachés.
GPS ou TPS
Sous-classes additionnelles pour SmartStation avec l'antenne ATX1230+ GNSS :
GNSS Code seul
Détermination directe de coordonnées avec la solution code.
GPS
GNSSFixes
Détermination directe de coordonnées avec la solution phase.
GPS
GNSS Flottant
Détermination directe de coordonnées avec la solution autonome de LGO.
GPS
Sous-classe Description Source
d'instrument

Source
La source décrit le programme d'application ou les fonctions générant un triplet de coordonnées et la méthode de création. Source
Emanant
d'un programme d'application/d'une fonction
Source
d'instrument
Fichier ASCII
Echange de données, Importation de données ASCII/GSI dans Job
GPS ou TPS
Pt Base Arc
COGO, Calculs Arc - Point Base
GPS ou TPS
Double Arc Cntr
COGO, Calculs Arcs - Centre
GPS ou TPS
Pt Arc Exc.
COGO, Calculs Arc- Point Trans
GPS ou TPS
Pt Arc Segmt
COGO, Calculs Arc - Segmentation
GPS ou TPS
Gis arrière - Dist
Mesures point caché, gisement arrière et distance
GPS
Point caché (gis- dist)
Mesures point caché, gisement et distance
GPS
Abscisse
Mesures point caché, PM et décalage
GPS
COGO Division de Surface
COGO Division de surface
GPS ou TPS
COGO Trans Rotat Pt
COGO - Méthode de la translation, rotation et facteur d'échelle (manuel)
COGO - Méthode de la translation, rotation et facteur d'échelle (association de points)
GPS ou TPS
COGO Point Lancé
COGO, point lancé
GPS ou TPS
Point copié
Echange de données, copie de points entre jobs
GPS ou TPS
Prof en travers
Lever par profils
GPS ou TPS

Double Gisement
Mesures point caché, double gisement
GPS
Double Distance
Mesures point caché, double distance
GPS
Fichier GSI
Echange de données, Importation de données ASCII/GSI dans Job
GPS ou TPS
Point Caché
Point caché, points auxiliaires
TPS
Inters.(Gis-Gis)
COGO, Intersection - Gisement - Gisement
GPS ou TPS
Inters.(Gis-Dst)
COGO, Intersection - Gisement - Distance
GPS ou TPS
Inters.(Dst-Dst)
COGO, Intersection - Distance - Distance
GPS ou TPS
Inters.(4 Pts)
COGO, Intersection - Par points
GPS ou TPS
LandXML
Configuration de données terrain LGO convertissant des données du logiciel LandXML à utiliser sur le terrain
LGO
Pt Ligne Base
COGO, Calculs Ligne - Point Base
GPS ou TPS
Exc. Ligne
COGO, Calculs Ligne - Point Trans
GPS ou TPS
Pt Ligne Segmt
COGO, Calculs Ligne - Segmentation
GPS ou TPS
Aucun
Aucune information sur la source n'est disponible
GPS ou TPS
LigneRéf(Grille)
Ligne de référence, implantée dans un plan défini
GPS ou TPS
LigneRéf(Mesure)
Ligne de référence, mesurée
GPS ou TPS
LigneRéf(Implan)
Ligne de référence, implantée
GPS ou TPS
Plan Réf.(Mes.)
Plan de référence, mesuré
GPS ou TPS
Source Emanant
Source
d'instrument

PlanRéf.(Scan)
Plan de référence, balayé
TPS
Road Runner
Road Runner
GPS ou TPS
Tours d'Horizon
Tours d'horizon
TPS
Stat.(AR connu)
Mise en station, Référence connue
TPS
STAT (Rsct Loc)
Mise en station, Résection locale
TPS
Stat.(Ori&TranH)
Mise en station, Orientation et transfert d'altitude
TPS
Stat.(Resection)
Mise en station, Station libre
TPS
Resect.Helm.
Mise en station, Résection Helmert
TPS
Stat Gist connu
Mise en station, Gisement connu
TPS
Lever Exc Auto
Lever Points Auto, enregistré automatiquement avec les décalages
GPS ou TPS
Implantation
Implantation
GPS ou TPS
Lever
Lever, mesuré
TPS
Lever (Auto)
Lever Points Auto, enregistré automatiquement
TPS
Even. Lever
Lever, entrée événement.
GPS
Lever (Instant)
Lever, mesuré avec <Mode OCCUP : Instantané> dans CONFIGURE Paramètres d'occupation
GPS
Alti. Inaccess.
Lever, point distant
TPS
Lever (Static)
Lever, mesuré avec <Mode OCCUP : Normal> dans CONFIGURE Paramètres d'occupation
GPS
Source Emanant
Source
d'instrument

Source d'instrument
La source d'instrument renseigne sur l'instrument qui a mesuré ou saisi le triplet de coordonnées. Les options sont GPS, TPS, LGO ou Niveau.
Qualité des
coordonnées
Description
La Qualité des Coordonnées est un indicateur de la qualité estimée des coordonnées de point. La qualité des coordonnées des mesures est utilisée lors de la moyenne du point. Colonne
Description
CQ 3D Estimé
La qualité estimée des coordonnées 3D de la position calculée.
CQ 2D Estimé
La qualité estimée des coordonnées planimétriques de la position calculée.
CQ 1D Estimé
La qualité estimée de la coordonnée altimétrique de la position calculée.
Les angles verticaux impliquent toujours le zénith et non l'élévation. Les écarts-types de lecture de cercle se rapportent à des mesures dans une position de lunette.
Cheminement
Cheminement
TPS
Inconnues
-
GPS ou TPS
Application
Programmes d'application sur mesure
GPS ou TPS
Entré par util.
Point saisi manuellement
GPS ou TPS
Source Emanant
Source
d'instrument

TPS12_075ρ = 200π
Ecart-type de lecture de cercle
TPS12_076σ Hz, VσHz, Vρradgon=
σHz,VEcart type de la lecture du cercle si σHz = σV.
σHz : écart type de la lecture du cercle horizontal.
σV : écart type de la lecture du cercle vertical.
Ecart-type de la mesure de distance
TPS12_077σD = cD + ppm * D
σDEcart-type de mesure de distance..
cDPartie constante de la précision EDM.
ppmPartie ppm de la précision EDM.
DDistance en pente.
Qualité estimée de coordonnée 1D
TPS12_0721D CQ =σ2D * cos2 V + σ2Hz, V * D2 * sin2 V
CQ 1DQualité estimée de coordonnée altimétrique.
VZénith.

Exemple 1
Instrument :
TXA1202
Précision d'angle :
2" = 6.1728*10-4 gon => σHz,V = 2"*
Précision EDM :
2 mm + 2 ppm pour une mesure IR
Distance en pente :
150 m
Hz :
210 gon
V :
83 gon
CQ 1D = 0.00207 m 2.1 mm
CQ 2D = 0.00303 m 3.0 mm
CQ 3D = 0.00367 m 3.7 mm
TPS12_0732D CQ =σ2D * sin2 V + σ2Hz, V * D2
CQ 2DQualité estimée de coordonnée horizontale.
TPS12_0743D CQ =σ2D + σ2Hz, V * D2 * (1 + sin2 V)
CQ 3DQualité estimée de coordonnées spatiales.

Exemple 2
Instrument :
TXA1202
Précision d'angle :
2" = 6.1728*10-4 gon => σHz,V = 2"*
Précision EDM :
2 mm + 2 ppm pour une mesure IR
Distance en pente :
7000 m
Hz :
210 gon
V :
83 gon
CQ 1D = 0.0927 m
CQ 2D = 0.0972 m
CQ 3D = 0.1343 m

6.3.2Création d'un point
Accès
Reportez-vous à "6.2 Accès au menu Gestion Données" pour accéder à GESTION Données : Nom du Job.
Création d'un point
pas à pas
Description
1.
GESTION Données : Nom du Job, page Points
2.
NOUV (F2) pour accéder à GESTION Nouveau Point.
3.
GESTION Nouveau Point, page Coords
<Id Point :> Le nom du nouveau point. Le modèle d'identifiant de point configuré est utilisé. L'identifiant peut être modifié.
•Ecrasez l'identifiant existant pour démarrer une nouvelle séquence d'identifiants de points.
•Pour un nom spécifique indépendant du modèle d'identifiant, pressez SHIFT INDIV (F5). SHIFT LIBRE (F5) permet de revenir à l'identifiant suivant du modèle d'identifiant configuré.
Saisissez un Id point et les coordonnées.
)
COORD(F2) permet l'affichage d'autres propriétés de coordonnées.

)
Les coordonnées géographiques négatives sont considérées comme étant dans l'hémisphère opposé ou de l'autre côté du méridien central. Par exemple, saisir -25 °N sera enregistré comme 25 °S, saisir -33 °E sera enregistré comme 33 °O.
)
NORD (F3) ou SUD (F3). Disponible pour les coordonnées géographiques locales ou les coordonnées géographiques WGS 1984 lorsque <Lat Locale :> ou <Lat WGS 1984 :> est en surbrillance. Ceci permet de commuter entre la latitude nord et sud.
)
EST (F3) ou OUEST (F3). Disponible pour les coordonnées géographiques locales ou les coordonnées géographiques WGS 1984 lorsque <Long Locale :> ou <Long WGS 1984 :> est en surbrillance. Ceci permet de commuter entre les longitudes est et ouest.
)
SHIFT H ELL (F2) ou SHIFT ORTH (F2). Disponible pour des coordonnées locales. Permet de passer de la hauteur au-dessus de l'ellipsoïde à l'altitude orthométrique.
4.
PAGE (F6) permet de passer à la page Code.
5.
GESTION Nouveau Point, page Code
16.3
Le paramétrage du champ <Codes thém. :> dans CONFIGURE Codage conditionne la disponibilité des champs et des touches de fonction.
au
paragraphe

•Pour <Codes thém. : Avec liste codes> :
Les codes de la liste de codes du job sont utilisés.
<Code Point :> Tous les codes de point de la liste de codes du job peuvent être sélectionnés.
La description du code est affichée en tant que champ de sortie.
Les attributs sont présentés comme des champs de sortie, d'entrée ou de listes de sélection suivant leur définition.
•Pour <Codes thém. : Sans liste codes> :
Les codes de points peuvent être saisis mais la sélection dans une liste de codes n'est pas possible.
<Code Point :> Le code de point à enregistrer avec le point. Un contrôle est effectué pour vérifier si un code de point de ce nom existe déjà dans le job. Si c'est le cas, les attributs correspondants sont affichés.
<Attribut n :> Jusqu'à huit valeurs d'attributs sont disponibles.
6.
L'option <Codes thém. : Avec liste codes> a-t-elle été sélectionnée ?
•Si oui, continuez par la ligne suivante.
)
NOU-A (F2) permet la création d'attributs supplémentaires pour ce code de point.
au
paragraphe

)
Disponible pour les attributs pour lesquels on peut saisir un nom.
Pour mettre <Attribut n :> ou le champ de la valeur de l'attribut en surbrillance. Le nom d'<Attribut n :> peut être modifié et une valeur d'attribut peut être saisie.
)
DERN (F4) rappelle les dernières valeurs d'attributs utilisées et stockées avec ce code de point.
)
DEFT (F5) rappelle les valeurs d'attributs par défaut pour le code sélectionné.
7.
STOCK (F1) enregistre le nouveau point saisi et toutes les informations associées et retourne à GESTION Données : Nom du Job, page Points.
Les propriétés stockées avec le point sont :
Classe :CTRL
Sous Classe : Position & Alti
Source : Entré par util
Source d'instrument : TPS
)
Il peut survenir qu'un point portant le même identifiant existe déjà dans le job. Si les codes et/ou les valeurs d'attributs du nouveau point et du point existant ne coïncident pas, un écran permettant leur correction vous est présenté.
8.6
au
paragraphe

6.3.3Modification d'un point
Accès
Modification de point pas à pas
Description
1.
Dans GESTION Données : Nom du Job, page Points mettez en surbrillance un point à modifier.
2.
EDIT (F3) pour accéder à GESTION Modif Pt : Id Point.
)Les pages visibles sur cet écran dépendent des propriétés du point à modifier.
3.
GESTION Modif Pt : Id Point, page Coords
Il est possible de modifier l'Id point et aussi les coordonnées pour les points de <Classe : CTRL> et <Classe : EST>. Les autres données inhérentes au point sont affichées dans des champs de sortie.
6.3.1
)Les points de <Classe : REF> ne peuvent être renommés.
)Changer l'Id point pour un point de n'importe quelle classe fait s'appliquer le nouvel Id point à tous les autres points avec le même nom d'origine, quelle que soit la classe.

)
PLUS (F5) affiche des informations sur la classe, sous-classe, qualité de coordonnées 3D estimée, heure et date de l'enregistrement du point, source d'instrument et source.
6.3.1
)
COORD (F2) permet l'affichage d'autres types de coordonnées.
)
SHIFT H ELL (F2) ou SHIFT ORTH (F2). Disponible pour des coordonnées locales. Permet de commuter l'option qui consiste à laisser le choix entre saisir l'altitude ellipsoïdale ou orthométrique.
Modifier le type d'altitude ne modifie pas le point.
4.
<Classe : MESUR> ?
5.
Le point modifié est <Classe : MESUR>.
PAGE (F6) permet de passer à la page Obs.
6.
GESTION Modif Pt : Id Point, page Obs
Pour les points TPS
Il est possible de montrer/cacher l'ID utilisateur.
La station depuis laquelle le point a été mesuré est affichée dans un champ de sortie.
au
paragraphe

)La hauteur de réflecteur est affichée et peut être éditée. Modifier la hauteur de réflecteur entraîne un nouveau calcul de l'altitude du point.
Le type de réflecteur est affiché dans un champ de sortie.
Les variables de distance Δ Hz, Δ V, Δ Dist en pente sont affichées dans un champ de sortie chaque fois qu'une mesure a été effectuée dans les deux positions de lunette.
Pour les points GPS
Le nom de la station de référence en temps réel depuis laquelle le point GPS a été mesuré, le nom de l'antenne utilisée pour mesurer le point et les valeurs de la ligne de base sont affichées dans les champs de sortie/d'observation.
)
PLUS (F5) Disponible pour les points TPS. Affiche l'angle horizontal ou l'azimut du point vers l'instrument.
7.
8.
GESTION Modif Pt : Id Point, page Code
8.2 et 8.3
Le code du point peut être modifié. Tous les codes de points dans le job peuvent être sélectionnés.
La description du code est présentée comme un champ de sortie.
au
paragraphe

Les valeurs d'attribut affichées dépendent de <Attributs :> dans CONFIGURE Codage & Argt Liaison. <Attributs : Dernier utilisé> montre les dernières valeurs d'attribut utilisées qui sont enregistrées pour ce code de point dans la liste de codes active. <Attributs : Valeurs défaut> montre les valeurs d'attribut par défaut pour ce code de point si existant.
)
NOU-A (F2) permet la création d'attributs supplémentaires pour ce code de point.
)
)
DERN (F4) rappelle les dernières valeurs d'attributs utilisées et stockées avec ce code de point.
)
9.
<Classe : MESUR> et aucun point d'excentre ou <Classe : NAV>?
au
paragraphe

10.
<Classe : MOYEN>?
11.
Le point modifié est <Classe : MESUR> et aucun point d'excentre ou <Classe : NAV>.
PAGE (F6) permet de passer à la page Annots.
12.
GESTION Modif Pt : Id Point, page Annots
Les commentaires à enregistrer avec le point peuvent être modifiés.
Continuez par l'étape 15.
13.
Le point modifié est <Classe : MOYEN>.
PAGE (F6) permet de passer à la page Moyenne page.
14.
GESTION Modif Pt : Id Point, page Moyenne
6.3.4
Tous les points de <Classe : MESUR> du même Id point sont triés par l'heure. Les paramètres dans la colonne Util peuvent être modifiés.
Toutes les fonctions et touches sont expliquées dans un autre chapitre.
au
paragraphe

15.
STOCK (F1) permet d'enregistrer les modifications et de retourner à GESTION Données : Nom du Job.
)Un point modifié retient la valeur de création pour < Temps :>.
)Modifier les coordonnées d'un point précédemment utilisé dans d'autres programmes d'application, par exemple COGO, n'actualise pas les résultats d'application.
)
Il peut survenir qu'un point portant le même identifiant existe déjà dans le job. Si les codes et/ou les valeurs d'attributs du nouveau point et du point existant ne coïncident pas, un écran permettant leur correction vous est présenté.
8.6
au
paragraphe

6.3.4Page Moyenne
Description
•Un même point peut être mesuré à plusieurs reprises afin de vérifier les relevés. Les points mesurés sont attribués à la classe MESUR. Les divers triplets de coordonnées mesurés pour un point peuvent être enregistrés en utilisant le même Id point. Si le mode moyenne est activé, une moyenne est calculée lorsque plus qu'un triplet de coordonnées mesuré est disponible pour le même Id point.
•Le point mesuré se voit attribuer la classe MOYEN. On vérifie que les écarts de chaque point ne dépassent pas les limites configurées dans la page GESTION Nouveau Job, Moyenne ou dans la page GESTION Modif Job : Nom du Job, Moyenne.
•Après la moyenne, la page Moyenne devient disponible dans GESTION Modif Pt : Id Point et accessible depuis le programme d'application Lever à la page LEVER Lever : Nom du Job, Survey.
•Les fonctions disponibles de la page Moyenne dépendent du mode moyenne sélectionné.
Moyenne
Mode Moyenne
Le mode moyenne définit les vérifications effectuées lorsque plus d'un ensemble de coordonnées mesurées sont enregistrées pour le même point. Le mode moyenne sélectionné concerne également le comportement de l'instrument en modifiant un point et en calculant les moyennes.
Définition du mode Moyenne et configuration des limites
Le mode moyenne et les limites sont configurés dans la page GESTION Nouveau Job, Moyenne ou dans la page GESTION Modif Job : Nom du Job, Moyenne. Reportez-vous à "5.3 Création d'un job" et à "5.4 Modification d'un job".

Description des modes MoyenneMode Moyenne
Description
Moyenne
Si plusieurs triplets de coordonnées mesurées sont enregistrés pour le même point, la moyenne pour la position et l'altitude est calculée. Suivant la méthode de moyennage sélectionnée, la moyenne sera calculée avec une pondération ou de façon arithmétique (sans pondération). La classe MOYEN est attribuée au point moyenné.
Les distances horizontales et altimétriques des points mesurés par rapport à la moyenne sont calculées et affichées sur la page Moyenne.
Un contrôle est effectué pour s'assurer que les différences de position et altitude entre le point moyenné et le point en cours d'enregistrement ne dépassent pas les limites définies.
Diff. Absolues
Ce qui est décrit ci-dessus pour Moyenne vaut pour Diff. Absolues.
De plus, la différence absolue entre deux points sélectionnés depuis une liste de points mesurés et enregistrés avec le même Id point est calculée et vérifiée comme étant dans les limites définies.
Off
La fonction de moyenne est désactivée.
Si plus d'un triplet de coordonnées mesurées sont enregistrés pour le même point, aucune moyenne pour la position et l'altitude n'est calculée.
Moyenne avec des points de position uniquement ou d'altitude uniquement
La moyenne peut traiter des points de position uniquement, des points d'altitude et des points avec des triplets de coordonnées complètes.

Accès pas à pas
On peut accéder à la page Moyenne si
<Mode Moyenne : Moyenne> ou <Mode Moyenne : Diff. Absolues> est configuré dans la page GESTION Nouveau Job, Moyenne ou dans la page GESTION Modif Job : Nom du Job, Moyenne.
et
plus d'un triplet de coordonnées mesurées sont enregistrés pour le même point utilisant le même Id point.
Accès au sein de la gestion de donnéesEtape
Description
1.
2.
Dans GESTION Données : Nom du Job, page Points mettez en surbrillance un point à modifier.
3.
EDIT (F3) permet d'accéder à la page GESTION Modif Pt : Id Point, Moyenne.
Accès au sein de LeverEtape
Description
1.
Menu Principal : Lever pour accéder à LEVER Démarrer Lever.
2.
CONT (F1) pour accéder à LEVER Lever : Nom du Job, page Survey.
3.
SHIFT MOY (F2) ou SHIFT ABS (F2) pour accéder à LEVER Modif Pt : Id Point, page Moyenne.

GESTION
Modif Pt : Id Point,
page Moyenne
Tous les triplets de coordonnées mesurés enregistrés sous le même Id de point sont présentés.
STOCK (F1)
Pour enregistrer les modifications et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
UTIL (F2)
Pour modifier les options dans la colonne Util pour le triplet de coordonnées en surbrillance. Pour inclure ou exclure ce triplet dans ou du calcul de la moyenne. Reportez-vous à " Description des colonnes" ci-dessous.
EDIT (F3)
Pour visualiser et modifier le triplet de coordonnées mesurées en surbrillance. Il est possible de modifier l'Id point et la hauteur de réflecteur sans impact sur toutes les autres classes du point avec le même nom d'origine. Les coordonnées sont actualisées. Les codes ne peuvent être modifiés. Le point de moyenne présente la priorité la plus élevée. Une modification de codes doit être une modification complète pour le point de moyenne.
Exemple : un des triplets de coordonnées mesurées présente un mauvais Id point et ne doit pas être compris dans la moyenne. En modifiant l'Id point, le point est renommé et ne contribue plus au calcul de la moyenne.
SUPP (F4)
Pour supprimer le triplet de coordonnées en surbrillance. La moyenne est recalculée.

Description des colonnes
PLUS (F5)
Pour commuter entre l'heure et la date d'enregistrement du point et la qualité des coordonnées 3D.
PAGE (F6)
SHIFT DIFFS (F5)
Disponible avec <Mode Moyenne : Diff. Absolues> et quand Oui est réglé dans la colonne Util pour exactement deux mesures. Pour afficher les différences de coordonnées absolues. Les différences dépassant la limite définie sont signalées par . Colonne
Description
Util
Utilisation d'un triplet de coordonnées mesuré dans le calcul de la moyenne.
•Auto
Le triplet de coordonnées est compris dans le calcul de moyenne s'il se trouve au sein de la limite de moyenne définie dans la page GESTION Nouveau Job, Moyenne ou dans la page GESTION Modif Job : Nom du Job, Moyenne.
•Oui
Le triplet de coordonnées est toujours compris dans le calcul de moyenne s'il se trouve hors de la limite de moyenne définie dans la page GESTION Nouveau Job, Moyenne ou dans la page GESTION Modif Job : Nom du Job, Moyenne.

•Non
Le triplet de coordonnées n'est jamais compris dans le calcul de moyenne.
•-----
Le triplet de coordonnées ne peut pas être inclus dans le calcul de la moyenne. Automatiquement défini par le système.
UTIL (F2) permet de permuter entre les options.
Temps
L'heure d'enregistrement du triplet de coordonnées mesurées.
Date
La date d'enregistrement du triplet de coordonnées mesurées. Le format est comme défini dans CONFIGURE Unités et Formats, page Heure.
dPos
L'écart horizontal entre le triplet de coordonnées mesuré et la moyenne. <dPos : -----> indique des informations indisponibles, par exemple un point d'altitude uniquement.
dHt
L'écart altimétrique entre le triplet de coordonnées mesuré et la moyenne. <dHt : -----> indique des informations indisponibles, par exemple un point de position uniquement.
Disponible pour les triplets de coordonnées mesurées avec Auto ou Oui dans la colonne Util si <Mode Moyenne : Moyenne>. Ceci indique un dépassement des limites.
Colonne Description

Etape suivanteSI un triplet de coordonnées mesurées
ALORS
n'est pas à afficher
STOCK (F1) permet d'enregistrer les modifications et de retourner à GESTION Données : Nom du Job.
est à afficher
mettez un triplet de coordonnées mesuré en surbrillance et pressez EDIT (F3).

6.4Gestion de lignes/surfaces
6.4.1Aperçu général
Description
Une ligne/surface se compose de points et peut être créée ou modifiée dans GESTION Données : Nom du Job. Les points constitutifs sont à mesurer à l'aide de l'un des programmes d'application. Cela concerne tous les points. Des points peuvent être simultanément affectés à une ou plusieurs lignes et/ou surfaces.
A une ligne/surface peut être associé
•un style pour son affichage dans MapView
•un code indépendant des codes des points composant la ligne ou la surface.
)
Des points sont affectés à une ligne/surface lorsque celle-ci est ouverte. Reportez-vous à "6.2 Accès au menu Gestion Données" pour des informations sur l'ouverture d'une ligne/surface.

6.4.2Création d'une ligne/surface
)
Les fonctions de tous les écrans et champs sont identiques pour créer des lignes ou des surfaces. Les instructions pas à pas pour créer une nouvelle ligne peuvent être appliquées aux surfaces.
Accès
ou
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran GESTION Nouvelle ligne/GESTION Nouvelle surface. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
Création de ligne
pas à pas
Description
1.
GESTION Données : Nom du Job
2.
PAGE (F6) jusqu'à ce que la page Lignes (X) soit active.
3.
GESTION Données : Nom du Job, page Lignes (X)
4.
NOUV (F2) pour accéder à GESTION Nouvelle ligne.
5.
GESTION Nouvelle ligne, page Général
<Id Ligne :> Le nom de la nouvelle ligne. Le modèle d'identifiant configuré pour les lignes est utilisé. L'identifiant peut être modifié.

•Ecrasez l'identifiant existant pour démarrer une nouvelle séquence d'identifiants de lignes.
•Pour un nom spécifique indépendant du modèle d'identifiant, pressez SHIFT INDIV (F5). SHIFT LIBRE (F5) permet de revenir à l'identifiant suivant du modèle d'identifiant configuré.
<Pts à stocker :> Le type de points utilisés pour former la ligne durant un lever. Choisissez entre tous les points, points mesurés, points auto et excentres de type 1 et 2.
49.1, 49.4
<Style Ligne :> Il s'agit du style de ligne pour la représentation des lignes et des surfaces dans MapView et LGO. Pour <Code Ligne : <Aucun>> sur la page Code, un style de ligne peut être choisi dans une liste de sélection. Dans les autres cas, le style de ligne défini pour le code de ligne sélectionné est présenté.
Saisissez une valeur pour la ligne, sélectionnez les points à stocker et choisissez au besoin un style de ligne.
6.
7.
GESTION Nouvelle ligne, page Code
16.3
Le paramétrage du champ <Codes thém. :> dans CONFIGURE Codage & Argt Liaison conditionne la disponibilité des champs et des touches de fonction suivants.
au
paragraphe

•Pour <Codes thém. : Avec liste codes> :
Les codes de la liste de codes du job sont utilisés.
<Code Ligne :> Tous les codes de lignes de la liste de codes du job peuvent être sélectionnés.
Le style de ligne est présenté tel que défini pour le code de ligne sélectionné. Il s'agit du style dans lequel les lignes et les surfaces sont représentées dans MapView et LGO. Pour <Code Ligne : <Aucun>>, il peut être modifié.
•Pour <Codes thém. : Sans liste codes> :
Les codes de lignes peuvent être saisis mais la sélection dans une liste de codes n'est pas possible.
<Code Ligne :> Le code de ligne à stocker avec le point. Un contrôle est effectué pour vérifier si un code de ligne de ce nom existe déjà dans le job. Si tel est le cas, les attributs associés sont affichés.
<Attribut n :> Jusqu'à huit valeurs d'attributs sont disponibles.
Saisissez un code.
8.
L'option <Codes thém. : Avec liste codes> a-t-elle été sélectionnée ?
•Si oui, continuez par la ligne suivante.
au
paragraphe

)
NOU-A (F2) permet la création d'attributs supplémentaires pour ce code de ligne.
)
)
DERN (F4) rappelle les dernières valeurs d'attributs utilisées et stockées avec ce code de ligne.
)
9.
STOCK (F1) enregistre le nouveau point saisi et toutes les informations associées et retourne à GESTION Données : Nom du Job, page Lignes (X).
La valeur de <Hre Début :> stockée avec la ligne correspond à l'heure à laquelle la touche STOCK (F1) a été pressée. La même valeur est affectée à l'<Heure Fin :> jusqu'à ce qu'un point soit ajouté à la ligne.
6.4.3
)
Toutes les lignes et surfaces ouvertes sont fermées.
au
paragraphe

Création plus efficace de lignes/surfacesSI la tâche est de créer
ALORS
des lignes/surfaces multiples avec ID de ligne/surface consécutifs
utilisez la fonction FNC Créer Ligne (Rapide)/FNC Créer Surface (Rapide) dans le menu de raccourcis-clavier. Appuyer sur le raccourci-clavier ou sélectionner la fonction dans le menu utilisateur permet de créer et d'enregistrer immédiatement une nouvelle ligne/surface. Pour l'ID de ligne/surface, le modèle d'ID de ligne/surface comme défini dans CONFIGURE Modèles Identifiants. Le code et les attributs sont repris de la dernière ligne/surface créée.
des lignes/surfaces intégrant certains codes
utilisez le codage rapide. La liste de codes du job doit comprendre les codes rapides pour lignes/surfaces. En tapant le code rapide, une nouvelle ligne/surface est créée et immédiatement enregistrée avec un code de ligne/surface et des attributs. Pour l'ID de ligne/surface, le modèle d'ID de ligne/surface comme défini dans CONFIGURE Modèles Identifiants.

6.4.3Modification d'une ligne/surface
)
Les fonctions de tous les écrans et champs sont identiques pour modifier des lignes ou des surfaces. Les instructions pas à pas pour modifier une nouvelle ligne peuvent être appliquées aux surfaces.
Accès
Modification de ligne pas à pas
Description
1.
GESTION Données : Nom du Job
2.
PAGE (F6) jusqu'à ce que s'affiche la page des Lignes.
3.
Dans GESTION Données : Nom du Job, page Lignes mettez en surbrillance une ligne à modifier.
4.
EDIT (F3) pour accéder à GESTION Modif Ligne : Id Ligne.
5.
GESTION Modif Ligne : Id Ligne, page Général
L'Id Ligne et le type de points utilisés pour former la ligne lors d'un levé peuvent être modifiés. Les autres données relatives à la ligne sont affichées dans des champs de sortie.
<No. de Pts :> Le nombre de points compris dans la ligne.

<Longueur :> La somme des distances entre les points dans l'ordre de séquence dans lequel ils sont enregistrés pour la ligne. Il peut s'agir d'une distance plane horizontale ou d'une distance géographique sur l'ellipsoïde WGS 1984.
<Hre Début :> et < Date début :> L'heure/date de création de la ligne.
)Une ligne ne peut pas être renommée d'après un Id de ligne existant.
)
PLUS (F5) affiche <Heure Fin :> et <Date Fin :>. Il s'agit de l'heure/la date lorsque le dernier point a été ajouté à la ligne. Il peut y avoir une différence avec l'heure de création du point. Les valeurs ne changent pas après la suppression du dernier point ajouté ou après une modification, sauf ajout d'un point supplémentaire à la ligne.
6.
PAGE (F6) permet de passer à la page des Points.
7.
GESTION Modif Ligne: Id Ligne, page Points
Tous les points appartenant à la ligne sont listés. Le dernier point ajouté à la ligne figure en tête de liste.
)
AJOUT (F2) Accède à GESTION Sélection Point avec la page Points et Carte. Pour ajouter un point existant depuis le job actif à la ligne. Un nouveau point est ajouté au-dessus du point mis en surbrillance lorsque la touche AJOUT (F2) est appuyée.
6.2.
au
paragraphe

)
EDIT (F3) modifie le point en surbrillance.
6.3.3.
)
SUPPR (F4) retire le point en surbrillance de la ligne. Le point lui- même n'est pas supprimé.
)
PLUS (F5) affiche des informations sur les codes de point s'ils sont enregistrés avec la ligne, l'heure et la date d'enregistrement de la ligne, la qualité des coordonnées 3D, la classe et le drapeau pour l'argument liaison.
6.3.1
8.
9.
GESTION Modif Ligne : Id Ligne, page Code
8
Le code de ligne peut être modifié. Tous les codes de ligne peuvent être sélectionnés. Pour <Code Ligne : <Aucun>>, le style de ligne peut être modifié.
)
NOU-A (F2) permet la création d'attributs supplémentaires pour ce code de ligne.
)
au
paragraphe

)
DERN (F4) rappelle les dernières valeurs d'attributs utilisées et stockées avec ce code de ligne.
)
10.
STOCK (F1) enregistre les modifications et retourne à GESTION Données : Nom du Job, page Lignes.
)
Une ligne modifiée retient la valeur de création pour < Hre Début :>. La valeur de <Heure Fin :> change lorsqu'un point a été ajouté à la ligne.
au
paragraphe

6.4.4Exemple
Description
Application :
Saisie de points le long de lignes de clôture intégrant un portail. Ce dernier peut également être représenté sous forme de ligne.
Certains points font partie de plusieurs lignes.
Paramétrage :
F7 est configuré pour accéder à l'écran GESTION Données : Nom du Job. Reportez-vous à "2.1 Raccourcis-clavier" pour savoir configurer les raccourcis-clavier.
Objectif :
Chacun des points est à saisir une seule fois.
Représentation graphique
GPS12_079 P1P2F4F1G1F2F3
P1Montant de portail
P2Montant de portail
F1Première ligne de clôture
F2Deuxième ligne de clôture
F3Troisième ligne de clôture
F4Quatrième ligne de clôture
G1Portail

Procédure de terrain
pas à pas
Description
1.
Créez les lignes F1, F2 et G1.
6.4.2
2.
Démarrez le programme d'application Lever.
48.1
3.
Appuyez sur F7.
4.
Page GESTION Données : Nom du Job, Lignes (X)
La ligne F1 doit être ouverte, les lignes F2 et G1 doivent être fermées.
Pour ouvrir/fermer une ligne, mettez une ligne en surbrillance et FERME (F4) et OUVRE (F4).
5.
CONT (F1)
6.
LEVER Lever : Nom du Job
Mesurez des points le long de la ligne de clôture F1 jusqu'au dernier point avant P1. Ces points sont automatiquement ajoutés à la ligne F1.
)
Les points peuvent être codés séparément.
7.
Appuyez sur F7.
8.
Mettez la ligne F2 en surbrillance.
OUVRE (F4) pour ouvrir la ligne.

9.
Mettez la ligne G1 en surbrillance.
OUVRE (F4) pour ouvrir la ligne.
)
La ligne F1 reste ouverte.
10.
CONT (F1)
11.
48.1
Mesurez P1. Ce point est automatiquement ajouté aux trois lignes ouvertes à cet instant.
12.
Appuyez sur F7.
13.
FERME (F4) pour fermer la ligne.
14.
FERME (F4) pour fermer la ligne.
)
La ligne G1 reste ouverte.
15.
CONT (F1)
16.
48.1
Mesurez des points le long du portail G1. Ces points sont automatiquement ajoutés à la ligne G1.
au
paragraphe

17.
A la fin du lever, importez les données dans un package CAO.
Si les codes de lignes requis par le progiciel de CAO - DAO ont été utilisés, les lignes sont automatiquement connectées et les symboles de points automatiquement définis.
au
paragraphe

6.5Enregistrement de Données
Description
Une liste de tous les objets et codes libres dans le job actif est affichée dans un ordre dont le critère est l'heure.
Accès pas à pas
Accès au sein de la gestion de donnéesEtape
Description
1.
2.
Dans GESTION Données : Nom du Job sur la page Points, SHIFT TOUT (F4) pour accéder à GESTION Enregistrement : Nom du Job.
Accès au sein de la gestion de jobEtape
Description
1.
Menu Principal : Gestion...Jobs pour accéder à GESTION Jobs (périphérique).
Reportez-vous à "5.2 Accès au menu Gestion Jobs" pour d'autres options permettant d'accéder à cet écran.
2.
3.
EDIT (F3) pour accéder à GESTION Modif Job : Nom du Job.
4.
SHIFT TOUT (F5) pour accéder à GESTION Enregistrement : Nom du Job.

Accès par raccourci-clavier
Appuyez sur un raccourci-clavier pour accéder à l'écran GESTION Enregistrement : Nom du Job. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
Accès par un menu défini par l'utilisateur
GESTION
Enregistrement : Nom du Job
Dans la colonne Données Enreg, tous les points, lignes et surfaces ainsi que les codes libres enregistrés au sein du job actif sont affichés. Ils sont toujours triés par le critère de l'heure avec l'enregistrement le plus récent en haut. Pour les lignes et surfaces, la valeur pour <Hre Début :> est essentielle.
CONT (F1)
NOUV (F2)
Pour insérer un code libre ci-dessous, ce qui signifie l'objet ou l'enregistrement mis en surbrillance auparavant. La fonction d'insertion d'un code libre est identique à la fonction d'insertion d'un code libre lors d'un lever. Reportez-vous au paragraphe "8.3 Codage libre".

Etape suivante
CONT (F1) retourne à l'écran depuis lequel l'écran GESTION Enregistrement : Nom du Job a été ouvert.
EDIT (F3)
Pour modifier l'objet en surbrillance ou le code libre. Reportez-vous à "6.3.3 Modification d'un point", "6.4.3 Modification d'une ligne/surface". La fonction de modification de code libre est identique à la fonction de saisie d'un code libre lors d'un levé. Reportez-vous au paragraphe "8.3 Codage libre".
SUPP (F4)
Pour supprimer l'objet mis en surbrillance ou le code libre.
PLUS (F5)
Pour afficher des informations sur le type de données enregistrées, l'heure et la date d'enregistrement ou pour les lignes et surfaces au moment de leur création et les codes si enregistrés avec n'importe quel objet.

6.6Tri et filtres de points
6.6.1Tri et filtres de points, de lignes et de surfaces
Description
Les paramètres de tri définissent l'ordre des objets dans le job actif. Les paramètres de tri définissent les objets à visualiser.
Trois types de filtres sont disponibles :
Filtre de point :
Un filtre de point actif montre les points sélectionnés dans GESTION Données : Nom du Job, page Points.
Filtre de ligne :
Un filtre de ligne actif montre les points sélectionnés dans GESTION Données : Nom du Job, page Lignes (X).
Filtre de surface :
Un filtre de surface actif montre les points sélectionnés dans GESTION Données : Nom du Job, page Surfaces (X).
Les paramètres de tri et de filtre sont enregistrés dans le job. Ils sont conservés à la mise hors tension de l'instrument et copiés dans un nouveau job.
Si un job devient actif, ses paramètres de tri et de filtrage sont enregistrés dans la RAM système. Si la carte CompactFlash est formatée, ces derniers paramètres de tri et de filtrage utilisés seront appliqués au job Default.
)
Modifier le job actif influence réellement les paramètres de tri pour les objets. Les paramètres de filtre sont réglés sur ceux du job sélectionné.
)
Un filtre actif pour un objet est indiqué dans GESTION Données : Nom du Job à l'aide du signe situé à droite du nom de la page.

Accès pas à pasEtape
Description
1.
2.
Dans GESTION Données : Nom du Job sur la page Points, Lignes ou Surfaces, SHIFT FILT (F5) pour accéder à GESTION Tris & Filtres.
3.
GESTION Tris et Filtres
)Cet écran comprend trois pages, une pour chaque type d'objet. La page pour un objet est affichée lorsque la page équivalente est affichée dans GESTION Données : Nom du Job.
GESTION
Tris et Filtres,
page Points
Les champs disponibles sur cet écran dépendent du paramètre sélectionné pour <Filtre :>.
CONT (F1)
Pour fermer l'écran et retourner à celui depuis lequel l'accès à cet écran s'est effectué. Les paramètres de tri et filtre sont appliqués.
IMPLA (F5)
Pour filtrer les points pour le programme d'application Implantation. Reportez-vous à "6.6.3 Filtre Implantation".
PAGE (F6)

Option
Description
<Tri :>
Id Pt (flèche vers le haut), Id Pt (flèche vers le bas), Heure (flèche vers le haut) ou Heure (flèche vers le bas)
Toujours disponible. Il s'agit de la méthode de tri des points.
<Filtre :>
Toujours disponible. Il s'agit de la méthode de filtrage des points.
Aucun
Affiche tous les points.
Classe + Elevée
Présente les points de la classe la plus élevée.
Plage Id Pt
Présente les points dont les identifiants sont compris entre les points initial et final entrés. Les points sont justifiés à gauche et triés par le premier chiffre.
*Id Pt*
Présente les points dont les identifiants coïncident avec le critère de recherche.
Date
Présente les points enregistrés durant un intervalle de temps précisé.
Classe
Présente les points de la classe sélectionnée.
Instrument
Présente les points saisis au moyen de l'instrument sélectionné ou du logiciel indiqué.

Type Coordonnées
Présente les points du type de coordonnées sélectionné.
Code Point
Présente les points auxquels les codes sélectionnés sont associés. Reportez-vous à "6.6.2 Filtre de code de point, ligne et surface".
Rayon depuis Pt
Présente les points se trouvant dans le rayon défini à partir d'un certain point. Le rayon est la distance horizontale.
Ligne Individ.
Présente des points formant une ligne sélectionnée. Ceci peut être utile pour l'implantation, par exemple.
Surface Indiv.
Présente des points formant une surface sélectionnée. Ceci peut être utile pour l'implantation, par exemple.
<Id Début :>
Saisie utilisateur
Disponible pour <Filtre : Plage Id Pt>. Il s'agit du premier point à être affiché.
<Id Fin :>
Saisie utilisateur
Disponible pour <Filtre : Plage Id Pt>. Il s'agit du dernier point à être affiché.
<Recherche :>
Saisie utilisateur
Disponible pour <Filtre : *Id Pt*>. * et ? sont acceptés. * indique un nombre indéfini de caractères inconnus. ? indique un seul caractère inconnu.
<Date début :>
Saisie utilisateur
Disponible pour <Filtre : Date>. Il s'agit de la date du premier point à être affiché.

<Hre Début :>
Saisie utilisateur
Disponible pour <Filtre : Date>. Il s'agit de l'heure du premier point à être affiché.
<Date Fin :>
Saisie utilisateur
Disponible pour <Filtre : Date>. Il s'agit de la date du dernier point à être affiché.
<Heure Fin :>
Saisie utilisateur
Disponible pour <Filtre : Date>. Il s'agit de l'heure du dernier point à être affiché.
<CTRL :>, <ADJ :>, <REF :>, <MESUR :>, <MESUR :>, <NAV :>, <EST :>, <AUCUN :>
Voir ou Caché
Disponible pour <Filtre : Classe>. Les classes définies sont visibles ou cachées.
<Visu :>
Disponible pour <Filtre : Classe>.
Triplet Sup.
Les triplets de coordonnées de la classe la plus élevée sont affichés.
Tous Triplets
Toutes les classes pour un triplet de coordonnées sont affichées.
<Instrument :>
Tout, TPS, GPS, LEICA Geo Office, Niveau, Carnet Externe, Logiciel Externe ou Inconnu
Disponible pour <Filtre : Instrument>. Des points provenant de ce type d'instrument sont affichés.

Etape suivante
PAGE (F6) permet de passer à la page Lignes. Reportez-vous au paragraphe"GESTION Tris et Filtres, page Lignes".
<Type :>
WGS84 Seul ou Local seul
Disponible pour <Filtre : Type Coordonnées>. Des points du type de coordonnées choisies sont affichés.
<Id Point :>
Liste de sélection
Disponible pour <Filtre : Rayon depuis Pt>. Le point sur lequel le rayon est appliqué. Ouvrir la liste de sélection ouvre GESTION Données : Nom du Job. Reportez-vous à "6.2 Accès au menu Gestion Données".
<Rayon :>
Saisie utilisateur
Disponible pour <Filtre : Rayon depuis Pt>. Le rayon du cercle au sein duquel les points sont affichés.
<Id Ligne :>
Liste de sélection
Disponible pour <Filtre : Ligne Individ.>. Ouvrir la liste de sélection ouvre GESTION Données : Nom du Job. Reportez-vous à "6.2 Accès au menu Gestion Données".
<Id Surface :>
Liste de sélection
Disponible pour <Filtre : Surface Indiv.>. Ouvrir la liste de sélection ouvre GESTION Données : Nom du Job. Reportez-vous à "6.2 Accès au menu Gestion Données".

GESTION
Tris et Filtres,
page Lignes
CONT (F1)
Pour fermer l'écran et retourner à celui depuis lequel l'accès à cet écran s'est effectué. Les paramètres de tri et filtre sont appliqués et les listes dans GESTION Données : Nom du Job sont actualisées.
CODES (F4)
Disponible pour <Filtre : Groupe Code/Code>. Pour sélectionner les codes de ligne à utiliser.
PAGE (F6)
Option
Description
<Tri :>
Id Ligne Croisst, Id Ligne Décrois, Hre Déb. Croisst, Hre Déb. Décrois, Hre Fin Croisst ou Hre Fin Décrois
Toujours disponible. Il s'agit de la méthode de tri des lignes.
<Filtre :>
Toujours disponible. Il s'agit de la méthode de filtrage des lignes.
Aucun
Affiche toutes les lignes.
Groupe Code/Code
Affiche des lignes avec des codes joints sélectionnés. Reportez-vous à "6.6.2 Filtre de code de point, ligne et surface" puisque les fonctions sont identiques au filtre de code de point.

Etape suivante
PAGE (F6) permet de passer à la page Surface. Reportez-vous au paragraphe "GESTION Tris et Filtres, page Surface".
GESTION
Tris et Filtres,
page Surface
CONT (F1)
Pour fermer l'écran et retourner à celui depuis lequel l'accès à cet écran s'est effectué. Les paramètres de tri et filtre sont appliqués et les listes dans GESTION Données : Nom du Job sont actualisées.
CODES (F4)
Disponible pour <Filtre : Groupe Code/Code>. Pour sélectionner les codes de surface à utiliser.
PAGE (F6)
Les fonctions de paramétrage des filtres sont identiques à celles de la page Lignes. Reportez-vous au paragraphe "GESTION Tris et Filtres, page Lignes".
Etape suivante
CONT (F1) permet de retourner à l'écran depuis lequel l'accès à GESTION Tris et Filtres s'est effectué.

6.6.2Filtre de code de point, ligne et surface
)
Un filtre de code existe pour chaque objet. Les filtres de code de point, ligne et surface sont indépendants les uns des autres. Leurs fonctions sont identiques. Pour plus de clarté, le filtre de code de point est décrit dans la suite.
Description
1.
Reportez-vous à "6.6.1 Tri et filtres de points, de lignes et de surfaces" pour accéder à GESTION Tris & Filtres.
2.
Sélectionnez <Filtre : Code Point>.
3.
CODES (F4) pour accéder à GESTION Filtre Code Point.
GESTION
Filtre Code Point
Cet écran affiche les codes de points du job actif et les codes actuellement utilisés en tant que filtres. Les codes de point sont triés selon les paramètres dans GESTION Tri Codes.
CONT (F1)
GROUP (F4)
Pour activer et désactiver des groupes de codes. Accède à GESTION Groupes Codes. N'importe quel groupe de codes précédemment désactivé est affiché ici comme étant désactivé. Les codes appartenant à un groupe de codes désactivé ne sont pas affichés dans GESTION Filtre Code. Reportez-vous à "7.6 Gestion de groupes de codes".
UTIL (F5)
Pour activer et désactiver le filtre pour le code mis en surbrillance.

AUCUN (F6) ou ALL (F6)
Pour activer ou désactiver tous les codes de point.
SHIFT TRIE (F5)
Pour définir l'ordre des codes. Accède à GESTION Tri Codes.

6.6.3Filtre Implantation
Description
Les paramètres sur cet écran définissent un filtre pour le programme d'application Implantation, par exemple pour montrer des points qui sont déjà implantés ou des points en attente d'implantation.
)
Le filtre d'implantation agit en plus de n'importe quel autre filtre réglé dans GESTION Tris & Filtres.
Par exemple, des points en attente d'implantation avec un code particulier doivent être filtrés.
Description
1.
Reportez-vous à "6.6.1 Tri et filtres de points, de lignes et de surfaces" pour accéder à GESTION Tris & Filtres.
2.
Dans GESTION Tris et Filtres, PAGE (F6) jusqu'à ce que la page Points soit active.
3.
IMPLA (F5) pour accéder à GESTION Filtre Implantation.

GESTION
Filtre Implantation
CONT (F1)
RESET (F4)
Pour réinitialiser le drapeau d'implantation pour tous les points du job momentanément actif.
Option
Description
<Visu :>
Tous Points
Affiche tous les points.
Pts à Implanter
Affiche les points qui ne sont pas encore implantés.
Points Implantés
Affiche des points qui sont déjà implantés.

Gestion...Listes Codes TPS1200+ 154
7Gestion...Listes Codes
7.1Terminologie
Description
Ce paragraphe définit des termes techniques relatifs aux codes et aux listes de code.
)
Les valeurs données aux groupes de code, codes et attributs sont sensibles à la casse. Par exemple, le groupe de code Arbre n'est pas le même que le groupe de code ARBRE.
Objet
Les points, les lignes et les surfaces se comportent de manière identique pour le codage. Dans ce paragraphe, le terme d'objet est utilisé de manière générique pour désigner les points, les lignes et les surfaces.
Groupe code
Un groupe code permet à des codes de même thème d'être groupés ensemble. Des groupes individuels peuvent être activés ou désactivés. Les codes appartenant à un groupe code désactivé ne peuvent être sélectionnés dans la liste de choix de codes.

Code
Description
Un code est une description pouvant être enregistrée avec un objet ou séparément.
Structure des codes
Codes
Codes thématiques : Les informations relatives à l'objet enre- gistrées avec l'objet dans le champ.
Codes libres : Des informations de temps enregistrées entre objets dans le champ. Une marque de temps est enregistrée avec chaque code libre. Ceci permet d'exporter des codes libres et des objets dans un ordre chronolo- gique afin que ces informations soient utili- sées par un logiciel tiers de cartographie.
Type Code : Code Point Code Ligne Code Surface
Type Code : Code Libre
En option : Code Rapide
En option : Code Rapide

Type Code
Le type de code définit comment et pour quels objets un code peut être utilisé. Il est possible de créer un code du même nom mais avec d'autres types de code à la fois sur l'instrument et dans LGO. Exemple : le code Chêne peut exister avec un type de code point et avec un type de code ligne.
Code Point :
Pour enregistrer un code directement avec un point. Il s'agit du codage de point thématique.
Code Ligne :
Pour enregistrer un code directement avec une ligne. Il s'agit du codage de ligne thématique.
Code Surface :
Pour enregistrer un code directement avec une surface. Il s'agit du codage de surface thématique.
Code Libre :
Pour enregistrer un code basé sur le temps entre les objets.
Code Rapide :
Pour démarrer une mesure de point et enregistrer le code en saisissant un, deux ou trois chiffres prédéfinis.
Attribut
Description
L'utilisation d'attributs permet d'enregistrer des informations supplémentaires avec le code. On peut joindre jusqu'à vingt attributs à un code. Les attributs ne sont pas obligatoires.

Structure des attributs
Attributs
Type d'attribut : Normal Obligatoire Fixé
Type de valeur d'attribut : TexteRéel Entier
Région de valeur d'attribut : Aucun Liste de sélection
Région de valeur d'attribut : Aucun Liste de sélection Plage

Types d'attribut
Le type d'attribut définit les critères de saisie pour l'attribut.
Normal :
Une saisie pour l'attribut est optionnelle. La valeur d'attribut peut être saisie dans le champ. De nouveaux attributs avec ce type d'attribut peuvent être créés dans LGO ou sur l'instrument.
Obligatoire :
Une saisie pour l'attribut est obligatoire. La valeur d'attribut doit être saisie dans le champ. De nouveaux attributs avec ce type d'attribut peuvent être créés dans LGO.
Fixé :
La valeur d'attribut est une valeur prédéfinie par défaut qui est affichée mais ne peut être modifiée dans le champ. La nouvelle valeur d'attribut est automatiquement jointe au code. De nouveaux attributs avec ce type d'attribut peuvent être créés dans LGO.
Types de valeur d'attribut
Le type de valeur d'attribut définit les valeurs acceptées par saisie.
Texte :
N'importe quelle saisie pour l'attribut est interprétée comme du texte. De nouveaux attributs avec ce type de valeur d'attribut peuvent être créés dans LGO ou sur l'instrument.
Réel :
Une saisie pour l'attribut doit être un nombre réel, par exemple 1.23. De nouveaux attributs avec ce type d'attribut peuvent être créés dans LGO.
Entier :
Une saisie pour l'attribut doit être un nombre entier, par exemple 5. De nouveaux attributs avec ce type de valeur peuvent être créés dans LGO.

Régions de valeur d'attribut
La région de valeur d'attribut définit si les valeurs d'attribut doivet être sélectionnées depuis une liste prédéfinie.
Aucun :
Une entrée pour l'attribut doit être saisie. De nouveaux attributs avec cette région de valeur d'attribut peuvent être créés dans LGO ou sur l'instrument.
Plage :
Une saisie pour l'attribut doit se trouver dans une plage prédéfinie. De nouveaux attributs avec cette région d'attribut peuvent être créés dans LGO.
Liste de sélection :
Une entrée pour l'attribut est sélectionnée depuis une liste prédéfinie. De nouveaux attributs avec cette région d'attribut peuvent être créés dans LGO.
ExempleCode
Attributs
Type de valeur d'attribut
Région de valeur d'attribut
Exemple de région de valeur d'attribut
Bouleau
Hauteur
Réel
Plage
0.5-3.0
Condition
Texte
Liste de sélection
Bon, Mort, Abîmé
Remarque
Texte
Aucun
-
Liste de codes
Description
Une liste de codes est une collection de codes pouvant être utilisés pour décrire des objets levés dans le champ.

Eléments d'une Liste Codes
•Groupe de codes
•Code
•Attributs
Structure d'une liste de codesStructure
Exemple
Liste de codes
|
|—— Groupe code 1
|
||—— Code 1.1
||
|||—— Attribut 1.1.1
|||
|||—— Attribut ...
|||
|||—— Attribut 1.1.20
||
||—— Code 1.2
||
|||
|||—— Attribut ...
|||
|||—— Attribut 1.2.20
||
||—— Code ...
|
|
|—— Groupe code 2
|
||—— Code 2.1
||
|||
|||—— ...
|||
Liste de codes
|
|—— Arbres
|
||—— Bouleau
||
|||—— Hauteur
|||
|||—— Condition
|||
|||—— Remarque
||
||—— Chêne
||
|||—— Circonférence
|||
|||—— Condition
|||
|||—— ...
||
||—— ...
|
|
|—— Infrastructure
|
||—— Route
||
|||—— Matériau
|||
|||—— ...
|||

Types de listes de codes
Liste de codes de la RAM Système :
Une liste de codes enregistrée dans la RAM Système de l'instrument.
Liste de codes de job :
La collection des codes compris dans le job actuel actif.

)
Il est conseillé de créer une liste de codes dans LGO. Une liste de codes peut être transférée du LGO vers la RAM système de l'instrument grâce à la carte CompactFlash.
Etapes de la création à l'utilisation d'une liste de codes
Instrument
Gestion de listes de codes : Création d'une liste de codes
LGO
Outils : Transfert
Téléchargementsérie
CarteCompact- Flash
Système RAM : Liste de codes RAM système
Sélection de liste(s) de codes pour un job : Copie des codes
Job : Liste codes Job
La création, modification et gestion des listes de codes sont expliquées dans ce chapitre.
Pour utiliser une liste de codes sur l'instrument, elle doit être transférée depuis la carte CompactFlash vers la RAM système. Reportez-vous à "24 Outils...Transfert Fichiers...".

7.3Accès au menu Gestion Liste Codes
Accès
Sélectionnez Menu Principal : Gestion...Listes Codes.
OU
A partir d'une liste de sélection sur certains écrans, par exemple depuis la page Gestion Nouveau Job, Liste codes.
GESTION
Liste codes
Toutes les listes de codes enregistrées das la RAM Système sont regroupées dans une liste.
CONT (F1)
Pour retourner à l'écran depuis lequel l'accès à cet écran s'est effectué. Si l'accès à cet écran s'est effectué depuis une liste de sélection, les codes de la liste en surbrillance sont copiés dans le job actif.
NOUV (F2)
Pour créer une liste de codes. Reportez-vous à "7.4 Création/Modification d'une liste de codes".
EDIT (F3)
Pour modifier la liste de codes en surbrillance. Reportez-vous à "7.4 Création/Modification d'une liste de codes".
SUPP (F4)
Pour supprimer la liste de codes en surbrillance.
PLUS (F5)
Pour afficher des informations sur le créateur et la date de création de la liste de codes.

Etape suivanteSI une liste de codes
ALORS
mettez la liste de codes souhaitée en surbrillance.
CONT (F1) copie les codes de la liste de codes vers le job actif, ferme l'écran et retourne à l'écran depuis lequel l'accès à l'écran GESTION Liste codes s'est effectué.
est à créer
NOUV (F2). Reportez-vous à "7.4 Création/Modification d'une liste de codes".
est à modifier
mettez la liste de codes en surbrillance et appuyez sur EDIT (F3). Reportez-vous à "7.4 Création/Modification d'une liste de codes".

7.4Création/Modification d'une liste de codes
Accès
Reportez-vous à "7.3 Accès au menu Gestion Liste Codes" pour accéder à GESTION Liste codes.
Création/Modification d'une liste de codes
pas à pas
Description
1.
GESTION Liste codes
7.3
NOUV (F2) ou EDIT (F3) pour accéder à GESTION XX Liste codes.
2.
GESTION Nouv. Liste codes ou GESTION Modif. Liste codes
<Nom :> Un nom unique pour la liste de codes. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces. Saisie obligatoire.
<Description :> Une description détaillée de la liste de codes. Il peut s'agir par exemple du travail à effectuer. Saisie optionnelle.
<Opérateur :> Le nom de la personne ayant créé la nouvelle liste de codes. Saisie optionnelle.
)
CODES (F4) accède à GESTION Codes où les codes peuvent être créés, modifiés ou supprimés et où l'on peut accéder aux groupes de codes.
7.5.2, 7.5.3 ou 7.6
3.
STOCK (F1) pour enregistrer la liste de codes et retourner à GESTION Liste codes.

7.5Gestion des codes
7.5.1Accès au menu GESTION Codes
Description
La gestion de codes comprend
•la création de codes
•la visualisation de codes avec les informations associées
•la modification de codes
•la suppression de codes existants.
Description
1.
Reportez-vous à "7.3 Accès au menu Gestion Liste Codes" pour accéder à GESTION Liste codes.
2.
Dans GESTION Liste codes, mettez la liste de codes dont les codes doivent être gérés en surbrillance.
3.
EDIT (F3) pour accéder à GESTION Modif. Liste codes.
4.
CODES (F4) pour accéder à GESTION Codes. Cet écran est décrit ci-dessous.

GESTION
Codes
Les codes des groupes actuellement actifs sont présentés.
Les groupes de codes regroupés en liste appartiennent à
la liste de codes de la RAM système sélectionnée au moment d'accéder à Menu Principal : Gestion...Listes Codes.
OU
la liste de codes du job lorsque GESTION Codes a été accédé depuis un programme d'application, GESTION Nouveau Job ou GESTION Modif Job.
Le signe signale les codes qui disposent d'attributs joints.
CONT (F1)
NOUV (F2)
EDIT (F3)
Pour modifier le code en surbrillance. Reportez-vous à "7.5.3 Modification d'un code".
SUPP (F4)
Pour supprimer le code en surbrillance.
PLUS (F5)
Pour afficher des informations sur la description du code, les codes rapides si disponibles, les groupes de code et le type de code.

Etape suivanteSI
ALORS
un code est à créer
NOUV (F2). Reportez-vous à "7.5.2 Création d'un code".
un code est à modifier
mettez le code en surbrillance et appuyez sur EDIT (F3). Reportez-vous à "7.5.3 Modification d'un code".
des groupes de code doivent être accédés
SHIFT GROUP (F4). Reportez-vous à "7.6 Gestion de groupes de codes".
SHIFT GROUP (F4)
Pour afficher, créer, supprimer, activer et désactiver des groupes de codes. Reportez- vous à "7.6 Gestion de groupes de codes".
SHIFT TRIE (F5)
Pour trier les codes par leur nom, leur description, le code rapide ou la dernière utilisation.

7.5.2Création d'un code
Création d'un code
pas à pas
Description
1.
Reportez-vous à "7.5.1 Accès au menu GESTION Codes" pour accéder à GESTION Codes.
2.
NOUV (F2) pour accéder à GESTION Nouveau Code.
3.
GESTION Nouveau Code
<Code :> Un nom unique pour le nouveau code. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces. Saisie obligatoire.
<Description :> Une description détaillée du code. Saisie optionnelle.
<Groupe :> Le groupe de codes auquel le code se rattache. Tous les groupes de codes de GESTION Groupes Codes peuvent être sélectionnés.
<Type Code :> Ce champ renferme une liste permettant de sélectionner le type de code (code thématique - point, ligne, surface ou code libre - libre). L'option sélectionnée définit comment le code est utilisé.

La sélection d'un type de code permet à un code de rester unique. <Code :> peut avoir la même valeur mais avec un autre <Type Code :> dans la même liste de codes.
<Argt liaison :> Disponible pour <Type Code : Point> seulement. Ce champ contient une liste de sélection qui permet d'ouvrir une nouvelle ligne ou surface quand le code de point est nouvellement sélectionné. Cette fonctionnalité est aussi disponible pour la création de listes de codes avec le gestionnaire de listes de codes LGO.
•Aucun : Sélectionnez cette option pour désactiver la fonctionnalité. Les autres paramètres de code sur l'instrument n'en sont pas affectés.
•Début Lig : Quand un code de point est sélectionné pour la première fois, une nouvelle ligne est ouverte et le point enregistré est ajouté à la ligne. Quand le même code de point reste sélectionné, une nouvelle ligne n'est pas ouverte. Le point enregistré est simplement ajouté à la ligne courante.
•Début Surf : le comportement d'ouverture d'une nouvelle surface behaviour est le même que celui d'une nouvelle ligne. Voir ci-dessus.
<Style Ligne :> Non disponible pour <Type Code : Libre>. Le style de représentation des lignes et des surfaces dans MapView et LGO.
7.1
au
paragraphe

4.
NOU-A (F2) ajoute <Attribut 1 :> comme nouveau champ de saisie d'un attribut de type normal et d'un texte de type valeur.
)
Pour mettre <Attribut 1 :> ou le champ de la valeur d'attribut en surbrillance. Le nom de l'<Attribut 1 :> peut être modifié et la valeur d'attribut à utiliser comme la valeur d'attribut par défaut peut être saisie.
)
Les attributs de type d'attribut obligatoire ou fixé et de type de valeur réel ou entier doivent être créés dans LGO.
)
Il est possible de créer jusqu'à vingt attributs.
5.
Un autre attribut doit-il être créé ?
•Si oui, répétez l'étape 4.
6.
STOCK (F1) ajoute le nouveau code et n'importe quel attribut associé à la liste de codes de la RAM système et retourne à l'écran depuis lequel l'accès à cet écran s'est effectué.
)
Un nouveau code peut également être créé au sein d'un programme d'application. Dans ce cas, le nouveau code est ajouté à la liste de codes du job.
au
paragraphe

7.5.3Modification d'un code
Description
1.
2.
EDIT (F3) pour accéder à GESTION Modif Code.
3.
Les étapes suivantes sont toutes identiques à celles requises par la création d'un nouveau code.
Reportez-vous à "7.5.2 Création d'un code". Suivez les instructions du paragraphe "Création d'un code pas à pas" depuis l'étape 3..
)
Des noms d'attributs déjà saisis ne peuvent être modifiés dans une liste de codes de job.

7.6Gestion de groupes de codes
Description
1.
2.
SHIFT GROUP (F4) pour accéder à GESTION Groupes Codes.
GESTION
Groupes Codes
Les groupes de codes regroupés en liste appartiennent à
la liste de codes de la RAM système sélectionnée au moment d'accéder à Menu Principal : Gestion...Listes Codes.
OU
la liste de codes du job lorsque GESTION Codes a été accédé depuis un programme d'application, GESTION Nouveau Job ou GESTION Modif Job.
CONT (F1)
NOUV (F2)
Pour créer un nouveau groupe de codes.
EDIT (F3)
Disponible pour les listes de codes de la RAM Système. Pour modifier le groupe de codes en surbrillance.
SUPP (F4)
Disponible pour les listes de codes de la RAM Système. Pour supprimer le groupe de codes en surbrillance.

Description
Groupe code
Le nom du groupe de codes.
Activé
Utilisez ou non le groupe de codes. Les options sont OUI et NON. Les codes appartenant à un groupe de codes désactivé ne peuvent pas être sélectionnés depuis la liste de sélection. UTIL (F5) permet de permuter entre les options.
Etape suivante
UTIL (F5)
Pour activer et désactiver le groupe de codes en surbrillance. Les codes appartenant un groupe de codes désactivé ne sont pas affichés dans GESTION Codes.
AUCUN (F6) ou ALL (F6)
Pour activer ou désactiver tous les groupes de codes. SI un groupe de codes
ALORS
est à créer
NOUV (F2). Dans GESTION Nouveau Groupe de Codes, saisissez un nom unique pour le <Groupe :>. STOCK (F1) enregistre le nouveau groupe de codes saisi et retourne à GESTION Groupes Codes.

est à modifier
Mettez le groupe de codes en surbrillance et appuyez sur EDIT (F3). Dans GESTION Modif Groupe Codes, saisissez les modifications pour <Groupe :>. STOCK (F1) enregistre les modifications et retourne à GESTION Groupes Codes.
SI un groupe de
codes
ALORS

Codage TPS1200+ 176
8Codage
Description
Un code est une description pouvant être stockée avec un point, une ligne, une surface ou séparément.
Le codage sur les instruments de la gamme TPS1200+ est d'une grande souplesse laissant la possibilité d'un codage thématique, libre ou rapide. Le codage thématique et libre peut s'effectuer par la sélection de codes dans une liste ou par la saisie directe de codes. Les SmartCodes constituent un moyen rapide d'enregistrer un code avec un point à sélectionner et à mesurer.
)
Les points, les lignes et les surfaces se comportent de manière identique pour le codage. Dans le présent paragraphe, le terme d'objet est utilisé de manière générique pour désigner les points, les lignes et les surfaces.

Codage TPS1200+ 177
Méthodes de codageMéthode de codage
Caractéristiques
Description
Thématique
Utilisation
Pour enregistrer une description avec un objet au sein d'un programme d'application ou dans Menu Principal : Gestion...Données.
Sélection des codes
•Pour un codage thématique avec une liste de codes :
Sur un masque d'affichage configuré, les codes sont choisis dans la liste de codes de job, au sein d'une liste de sélection. La liste de codes de job doit contenir des codes thématiques.
•Pour un codage thématique sans liste de codes :
Les codes sont saisis dans un masque d'affichage configuré.
Enregistrement des codes
Avec des objets.
Libre
Utilisation
Pour stocker une decription indépendante d'un objet à tout moment. Un code libre peut être utilisé pour stocker une description liée à un objet ou pour stocker des descriptions supplémentaires telles que le nom du job ou la température.
•Pour un codage libre recourant à une liste de codes :
Presser le raccourci-clavier configuré a pour effet d'ouvrir une liste de sélection contenant les codes libres de la liste de codes de job.

Codage TPS1200+ 178
•Pour un codage libre avec une saisie directe :
Presser le raccourci-clavier configuré a pour effet d'ouvrir un écran pour une saisie alphanumérique.
Stockés comme des informations liées au temps. Une marque de temps est enregistrée avec chaque code libre. Selon les exigences propres au progiciel de CAO-DAO utilisé, les codes libres peuvent être configurés pour un stockage avant ou après l'objet.
Rapide
Utilisation
Le codage rapide consiste à enregistrer un objet plus un code thématique ou un code libre via un minimum de frappes de touches.
Les raccourcis doivent être affectés à des codes de la liste de codes de job. <Code Rapide : On> doit être défini dans CONFIGURE Codage & Argt Liaison. Saisir le raccourci recherche le code attribué et démarre une mesure.
•Pour des codes thématiques :
Avec des objets.
•Pour des codes libres :
Stockés comme des informations liées au temps, avant ou après les points. Une marque de temps est enregistrée avec chaque code libre.
Méthode de
codage
Caractéristiques Description

Codage TPS1200+ 179
Configuration du codage
Reportez-vous à "16.3 Codage & Argument de Liaison" pour de plus amples informations sur le codage.
)
Les codes rapides doivent être créés dans LGO.
)
Les caractères pouvant être assignés aux codes rapides sont :
•0 à 9
•A à Z, non sensible à la casse
•A à Z, non sensible à la casse
Méthode de
codage

Codage TPS1200+ 180
8.2Codage thématique
8.2.1Codage thématique avec liste de codes
)
Le codage thématique de points avec une liste de codes est décrit dans le présent paragraphe. Reportez-vous au paragraphe "6.4 Gestion de lignes/surfaces" pour des informations sur le codage de lignes/surfaces.
•La liste de codes de job contient des codes thématiques.
•<Codes thém. : Avec liste codes> dans CONFIGURE Codage & Argt Liaison.
•Un masque d'affichage intégrant un champ de saisie pour les codes de points doit être configuré.
Accès
Ouvrez la liste de sélection de <Code :> dans un masque de saisie d'un programme d'application.
ou
Ouvrez la liste de sélection de <Code Point :> sur la page GESTION Modif Pt : ID Point, page Code dans la gestion de données.
ou
Ouvrez la liste de sélection de <Code Point :> sur la page GESTION Modif Pt : ID Point, page Code dans la gestion de données.
ou
Ouvrez la liste de sélection de <Code Pt Auto :> dans LEVER Lever : Nom du Job, page Auto si elle est configurée.

Codage TPS1200+ 181
GESTION
Sélect. Code Point
CONT (F1)
Pour retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
NOUV (F2)
ATRIB (F3)
Disponible sauf si GESTION Nouveau Point/Ligne/Surface ou GESTION Modif Point/Ligne/Surface. Pour saisir des valeurs d'attributs pour le code sélectionné et/ou ajouter de nouveaux attributs au code sélectionné.
DERN (F4)
Disponible si un code libre a été préalablement utilisé dans le job actif. Pour sélectionner dans une liste contenant les derniers codes libres utilisés. Les codes libres sont triés par l'heure, le code utilisé en dernier lieu étant en tête de liste.
PLUS (F5)
Pour afficher des informations concernant la description du code, le groupe de codes et les codes rapides s'il en existe dans le job.
SHIFT GROUP (F4)

Codage TPS1200+ 182
Codage thématique avec liste de codes
pas à pas
SHIFT TRIE (F5)
Pour trier des codes par le nom, la description, le code rapide ou la dernière utilisation. Etape
Description
1.
Reportez-vous au paragraphe "Accès" pour accéder à XX Sélect. Code Point.
2.
GESTION Sélect. Code Point
Tous les codes de points de la liste de codes de job appartenant aux groupes de codes actifs sont disponibles à la sélection. Des attributs sont associés aux codes de points signalés par un .
7.6
3.
Mettez le code requis en surbrillance.
4.
ATRIB (F3) pour accéder à XX Entrer Attribut.
5.
XX Entrer Attribut
<Code Point :> Le nom du code sélectionné pour lequel des valeurs d'attributs sont à saisir.
<Description :> La description détaillée du code sélectionné.
Des champs de saisie de valeurs d'attributs sont disponibles s'ils ont été configurés pour le code sélectionné. Saisissez les valeurs d'attributs. Les valeurs d'attributs du type

Codage TPS1200+ 183
•normal peuvent être saisies.
•fixé ne peuvent pas être modifiées.
)
NOU-A (F2) pour ajouter un nouvel attribut de type normal avec du texte pour type de valeur.
)
Pour mettre <Attribut n :> ou le champ de la valeur de l'attribut en surbrillance.
)
Les attributs de type obligatoire ou fixé et de type de valeur réel ou entier doivent être créés dans LGO.
Aide en ligne dans LGO.
)
Il est possible d'ajouter jusqu'à vingt attributs.
)
DERN (F4) rappelle les dernières valeurs d'attributs utilisées pour le code sélectionné.
)
6.
CONT (F1) permet de revenir à l'écran à partir duquel on a accédé à XX Sélect. Code Point.
)
Le code de point et toute valeur d'attribut associée sont enregistrés lorsque le point est stocké.
au
paragraphe

Codage TPS1200+ 184
)
S'il existe un point portant le même identifiant au sein du job, les codes, les noms et les valeurs d'attributs du nouveau point et du point existant doivent être identiques. Si tel ne devait pas être le cas, un écran vous serait présenté, permettant de corriger les divergences dans les codes ou les attributs.
8.6
au
paragraphe

Codage TPS1200+ 185
8.2.2Codage thématique sans liste de codes
)
Le codage thématique de points sans liste de codes est décrit dans le présent paragraphe. Reportez-vous au paragraphe "6.4 Gestion de lignes/surfaces" pour des informations sur le codage de lignes/surfaces.
•<Codes thém. : Sans liste codes> dans CONFIGURE Codage & Argt Liaison.
•Un masque d'affichage intégrant un champ de saisie pour les codes de points doit être configuré.
Accès
Un code thématique est entré dans le champ
<Code :> dans un masque d'affichage d'un programme d'application.
ou
<Code :> / <Code Point :> dans la page GESTION Nouveau Point, page Code dans la gestion de données. La procédure est similaire pour les lignes et surfaces.
ou
<Code Point :> sur la page GESTION Modif Pt : ID Point, page Code dans la gestion de données. La procédure est similaire pour les lignes et surfaces.
ou
dans le champ <Code Pt Auto :> de LEVER Lever: Job, page Auto en cas de configuration.

Codage TPS1200+ 186
Codage thématique sans liste de codes pas à pasEtape
Description
)
Le codage thématique dans le logiciel de lever est décrit pas à pas dans les présentes instructions. Un jeu de configuration type intégrant un masque d'affichage pour le codage intitulé Code est utilisé.
1.
LEVER Lever : Nom du Job, page Code
<ID Point :> L'identifiant du point pour lequel des codes et des valeurs d'attributs sont à saisir.
<Code Point :> Le nom du code.
<Attribut n :> Les valeurs d'attribut pour le code.
Saisissez un code et des valeurs d'attributs.
)
Il est possible d'ajouter jusqu'à huit attributs. Ceci est configuré dans le masque d'affichage.
2.
ALL (F1) permet de mesurer la distance et les angles.
ou
PAGE (F6) pour passer à une autre page sur cet écran.

Codage TPS1200+ 187
8.3Codage libre
8.3.1Codage libre utilisant une liste de codes
)
Le codage libre utilisant une liste de codes est exposé dans le présent paragraphe pour le cas des points. Reportez-vous au paragraphe "6.4 Gestion de lignes/surfaces" pour des informations sur le codage de lignes/surfaces.
•La liste de codes de job contient des codes libres.
•Un raccourci-clavier est configuré pour accéder à l'écran CODE LIBRE Sélect. Code Libre ou le menu défini par l'utilisateur pour afficher l'option Sélection Code Libre.
Accès
Pressez un raccourci-clavier configuré pour accéder à l'écran CODE LIBRE Sélect. Code Libre. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
ou
Pressez USER et sélectionnez Sélect. Code Libre pour accéder à l'écran CODE LIBRE Sélect. Code Libre. Reportez-vous à "2.2 Touche USER" pour des informations sur la touche USER.

Codage TPS1200+ 188
CODE LIBRE
Sélect. Code Libre
STOCK (F1)
Pour stocker le code libre et toute valeur d'attribut associée puis retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
NOUV (F2)
ATRIB (F3)
Pour saisir des valeurs d'attributs et/ou ajouter de nouveaux attributs au code libre sélectionné.
DERN (F4)
Disponible si un code libre a été préalablement utilisé dans le job actif. Pour sélectionner dans une liste contenant les derniers codes libres utilisés. Les codes libres sont triés par l'heure, le code utilisé en dernier lieu étant en tête de liste.
PLUS (F5)
Pour afficher des informations concernant la description du code, le groupe de codes et les codes rapides s'il en existe dans le job.
SHIFT GROUP (F4)

Codage TPS1200+ 189
Codage libre utilisant une liste de codes
pas à pas
SHIFT TRIE (F5)
Pour trier des codes par le nom, la description, le code rapide ou la dernière utilisation. Etape
Description
1.
Reportez-vous à "Accès" pour accéder à CODE LIBRE Sélect. Code Libre.
8.3
2.
CODE LIBRE
Sélect. Code Libre
Tous les codes libres de la liste de codes de job appartenant aux groupes de codes actifs sont disponibles à la sélection. Des attributs sont associés aux codes libres signalés par un .
7.6
3.
Mettez le code requis en surbrillance.
4.
ATRIB (F3) pour accéder à CODE LIBRE Entrer Attribut.
5.
CODE LIBRE Entrer Attribut
<Code libre :> Le nom du code sélectionné pour lequel des valeurs d'attributs sont à saisir.

Codage TPS1200+ 190
<Description :> La description détaillée du code sélectionné.
Des champs de saisie de valeurs d'attributs sont disponibles s'ils ont été configurés pour le code sélectionné. Saisissez les valeurs d'attributs. Les valeurs d'attributs du type
•normal peuvent être saisies.
)
NOU-A (F2) pour ajouter un nouvel attribut de type normal avec du texte pour type de valeur.
)
Pour mettre <Attribut n :> ou le champ de la valeur de l'attribut en surbrillance.
)
Les attributs de type obligatoire ou fixé et de type de valeur réel ou entier doivent être créés dans LGO.
Aide en ligne dans LGO.
)
Il est possible d'ajouter jusqu'à vingt attributs.
)
DERN (F4) rappelle les dernières valeurs d'attributs utilisées pour le code sélectionné.
)
6.
CODE LIBRE Entrer Attribut
au
paragraphe

Codage TPS1200+ 191
STOCK (F1) permet de revenir à l'écran à partir duquel on a accédé à CODE LIBRE Sélect. Code Libre et stocke le code libre ainsi que toute valeur d'attribut ou information liée au temps associée.
au
paragraphe

Codage TPS1200+ 192
8.3.2Codage libre avec saisie directe
)
Le codage libre avec saisie directe est exposé dans le présent paragraphe pour le cas des points. Reportez-vous au paragraphe "6.4 Gestion de lignes/surfaces" pour des informations sur le codage de lignes/surfaces.
Un raccourci-clavier est configuré pour accéder à l'écran CODE LIBRE Entrer Codes et Attributs ou le menu défini par l'utilisateur est configuré pour afficher l'option Entrée code libre.
Accès
Pressez un raccourci-clavier configuré pour accéder à l'écran CODE LIBRE Entrer Codes et Attributs. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
ou
Pressez USER et sélectionnez Entrée code libre pour accéder à l'écran CODE LIBRE Entrer Codes et Attributs. Reportez-vous à "2.2 Touche USER" pour des informations sur la touche USER.
Codage libre avec saisie directe pas à pasEtape
Description
1.
Reportez-vous à "Accès" pour accéder à CODE LIBRE Entrer Codes et Attributs.
2.
CODE LIBRE Entrer Codes et Attributs
<Code Libre :> Le nom du code libre.
<Attribut n :> Les valeurs d'attribut pour le code libre.
Saisissez un code et des valeurs d'attributs.
)
Une liste de codes est créée au sein du job dès qu'un code libre est saisi.

Codage TPS1200+ 193
)
Il est possible d'ajouter jusqu'à huit attributs.
)
DERN (F4)
Disponible si un code libre a été préalablement utilisé dans le job actif. Accède à CODE LIBRE Dernier Code libre utilisé. Pour sélectionner dans une liste contenant les derniers codes libres utilisés. Les codes libres sont triés par l'heure, le code utilisé en dernier lieu étant en tête de liste.
Dans CODE LIBRE Dernier Code libre utilisé appuyez sur ATRIB (F3) pour saisir les valeurs d'attributs.
3.
STOCK (F1) enregistre le code libre ainsi que toute valeur d'attribut ou information liée à l'heure associée.
Etape Description

Codage TPS1200+ 194
8.4Codage rapide
•La liste de codes du job comprend des codes rapides pour les points, lignes et/ou surfaces.
•Selon les exigences propres au progiciel de CAO-DAO utilisé, entrez <Codes Libres : Avant Point> ou <Codes Libres : Après Point> dans CONFIGURE Codage & Argt Liaison.
Activation du codage rapide
Le paramétrage courant de <Code Rapide :> dans CONFIGURE Codage & Argt Liaison détermine la manière dont le codage rapide est activé. Le codage rapide peut être activé à tout moment.
•Pour <Code Rapide : On> dans CONFIGURE Codage & Argt Liaison
Le codage rapide est actif et peut être utilisé.
•Pour <Code Rapide : Off> dans CONFIGURE Codage & Argt Liaison
Pressez un raccourci-clavier configuré pour permuter entre <Code Rapide : Off> et <Code Rapide : On> dans CONFIGURE Codage & Argt Liaison. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
ou
ou
Effleurez l'icône de codage rapide visible durant le lever ou dans tout autre logiciel d'application dans lequel il est possible de mesurer un point avec des codes rapides.
ou
Accédez à CONFIGURE Codage & Argt Liaison et modifiez le paramétrage. Reportez-vous à "16.3 Codage & Argument de Liaison".

Codage TPS1200+ 195
•Pour <Code Rapide : Jamais> dans CONFIGURE Codage & Argt Liaison
Accédez à CONFIGURE Codage et modifiez le paramétrage. Reportez-vous à "16.3 Codage & Argument de Liaison".
Codage rapide pour les points pas à pas
Description
1.
Reportez-vous au paragraphe "Activation du codage rapide" pour activer le codage rapide.
)
Un écran permettant la mesure de point doit être actif. ALL (F1) doit être visible. Par exemple LEVER Lever : Nom du Job.
2.
Saisissez le code rapide (comportant un, deux ou trois chiffres).
Le paramétre courant de <Caractères :> dans CONFIGURE Codage & Argt Liaison détermine le nombre de frappes de touches requises pour le codage rapide.
16.3
)
Pressez ENTER pour exécuter un codage rapide après une ou deux frappes de touches à peine. Disponible pour les <Caractères : 2> et <Caractères : 3> dans CONFIGURE Codage & Argt Liaison.
)
ESC efface les caractères du champ de saisie.
3.
Quel est le type des codes rapides ?
•Pour des codes de point, passez à la ligne suivante.
•Pour des codes libres, continuez par l'étape 5.

Codage TPS1200+ 196
)
Le code de point affecté au codage rapide est recherché dans la liste de codes de job et démare les mesures.
)
Les valeurs d'attributs du type
•normal ne peuvent pas être saisies. Selon le paramétrage du champ <Attributs :> dans CONFIGURE Codage & Argt Liaison, les valeurs par défaut ou les dernières valeurs d'attributs utilisées sont stockées.
)
Le code de point et toute valeur d'attribut associée sont enregistrés avec le point
)
S'il existe un point portant le même identifiant au sein du job, les codes, les noms et les valeurs d'attributs du nouveau point et du point existant doivent être identiques. Si tel ne devait pas être le cas, un écran vous serait présenté, permettant de corriger les divergences dans les codes ou les attributs.
8.6
4.
Le codage rapide pour un code de point est terminé.
5.
La procédure de codage rapide pour des codes libres se poursuit.
)
Le code libre affecté au codage rapide est recherché dans la liste de codes de job et démarre les mesures.
)
Les valeurs d'attributs du type
au
paragraphe

Codage TPS1200+ 197
•normal ne peuvent pas être saisies. Selon le paramétrage du champ <Attributs :> dans CONFIGURE Codage, les valeurs par défaut ou les dernières valeurs d'attributs utilisées sont stockées.
)
Le code libre, les valeurs d'attributs et les informations liées au temps associées sont stockés. Le paramétrage de <Codes Libres :> dans CONFIGURE Codage & Argt Liaison détermine si le code libre est stocké avant ou après le point.
6.
Le codage rapide pour un code libre est terminé.
au
paragraphe

Codage TPS1200+ 198
Codage rapide pour lignes/surfaces
pas à pas
Description
1.
Reportez-vous au paragraphe "Activation du codage rapide" pour activer le codage rapide.
2.
Saisissez le code rapide (comportant un, deux ou trois chiffres).
Le paramétre courant de <Caractères :> dans CONFIGURE Codage & Argt Liaison détermine le nombre de frappes de touches requises pour le codage rapide.
16.3
)
Pressez ENTER pour exécuter un codage rapide après une ou deux frappes de touches à peine. Disponible pour les <Caractères : 2> et <Caractères : 3> dans CONFIGURE Codage & Argt Liaison.
)
ESC efface les caractères du champ de saisie.
)
Le code de ligne/surface affecté au codage rapide est recherché dans la liste de codes de job et démare les mesures.
)
Une nouvelle ligne/surface est créée et immédiatement enregistrée avec ce code de ligne/surface et attributs. Pour l'ID de ligne/surface, le modèle d'ID de ligne/surface comme défini dans CONFIGURE Modèles Identifiants.
)
Le système demande des valeurs d'attribut obligatoires.
3.
Le codage rapide pour une ligne/surface est terminé.

Codage TPS1200+ 199
8.5SmartCodes
Description
A la base, les SmartCodes constituent un moyen rapide de stocker un point avec sélection d'un code et mesure de ce point d'enregistrer un code en sélectionnant un point et en mesurant le point. Toutes les fonctions existantes de codage, d'arguments de liaison et de mesure de points sont conservées.

Codage TPS1200+ 200
8.5.2Configuration des SmartCodes
Accès
Sélectionnez Menu Principal : Lever. Dans LEVER Démarrer Lever, appuyez sur CONF (F2) pour accéder à LEVER Configuration.
ou
Dans LEVER Lever : Nom du Job, appuyez sur SHIFT CONF (F2) pour accéder à LEVER Configuration.
LEVER
Configuration Lever,
page SCode
Les paramètres de cette page activent l'utilisation de SmartCodes et définissent la méthode utilisée. Tous les paramètres définis sur cet écran sont stockés au sein du jeu de configuration actuellement actif.
CONT (F1)
Pour accepter les modifications et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
PAGE (F6)

Codage TPS1200+ 201
Option
Description
<Util SCodes :>
Oui
Active l'utilisation de SmartCodes.
)Les autres champs de cet écran sont tous actifs et peuvent être modifiés.
Non
Désactive l'utilisation de SmartCodes et tous les autres champs de cet écran.
<Voir Info :>
Informations présentées sur la ligne 8 de l'écran LEVER Lever : Nom de Job, page SCode.
Non utilisé
Aucun élément de masque d'affichage n'est présenté.
ID Point
L'identifiant pour les points mesurés. Le modèle d'identifiant de point configuré est utilisé.
)Reportez-vous à "48.2 Lever de points".
CQ 3D
La qualité courante des coordonnées 3D du point mesuré.
CQ 2D
La qualité courante des coordonnées 2D du point mesuré.
CQ 1D
La qualité courante de la valeur altimétrique du point mesuré.
Ht réflecteur
La hauteur du réflecteur utilisé. En modifiant la hauteur de réflecteur ici, vous n'actualisez pas la hauteur par défaut telle que définie dans le jeu de configuration actif.
Hz
L'angle horizontal courant du point mesuré.

Codage TPS1200+ 202
V
L'angle vertical courant du point mesuré.
Dist Horiz
La distance horizontale courante du point mesuré.
Dist Pente
La distance inclinée courante du point mesuré.
Diff Ht
La différence d'altitude courante entre la station et le point mesuré.
Argument de liaison
Le drapeau Argument de liaison à enregistrer avec le point. Les options disponibles varient selon qu'une ligne /surface est actuellement ouverte ou non. Reportez-vous à "9.2 Affectation d'un argument de liaison" pour une description des options disponibles dans LEVER Lever : Nom de job, SCode.
<Mesurer Point :>
Oui ou Non
Si l'une des boîtes de codes est effleurée dans LEVER Lever : Nom du Job, page SCode, alors le code associé est sélectionné et le point est mesuré si <Mesurer Point : Oui>.
<Attrib Chaîne :>
Liste de sélection
Disponible si <Montrer Codes : Tous les codes>.
Lorsque ce champ est actif, les points levés auxquels un même code est associé sont liés au sein d'une même ligne.
)Reportez-vous à "16.3 Codage & Argument de Liaison".
<Méthode :>
La méthode par laquelle la boîte de code suivante est sélectionnée après le stockage d'un point.

Codage TPS1200+ 203
Non utilisé
<Direction :> et <No. Eléments :> sont invisibles et le nombre de boîtes de codes présentées dans LEVER Lever : Nom de Job, page SCode est égal à neuf.
Zig-Zag
Tout nouveau bloc de codes est démarré à la même extrémité que celle à laquelle le bloc de codes précédent s'est achevé.
Même Direction
Tout nouveau bloc de codes est démarré à la même extrémité que celle à laquelle le bloc de codes précédent a démarré.
)
Reportez-vous au paragraphe "51.1 Aperçu général" pour la <Méthode : Zig-Zag> ou la <Méthode : Même Direction>.
<Direction :>
La manière d'utiliser les boîtes de codes. Elle exerce une influence sur l'ordre d'application des boîtes de codes.
En avant
Les boîtes de codes sont utilisées conformément à leur définition dans LEVER Lever : Nom de Job, page SCode.
En arrière
Les boîtes de codes sont utilisées à l'opposé de leur définition dans LEVER Lever : Nom de Job, page SCode.
<No. Eléments :>
1, 2, 3, 4, 5, 6, 7, 8 ou 9
Nombre de boîtes de codes présentées dans LEVER Lever : Nom de Job, page SCode.

Codage TPS1200+ 204
8.5.3Bloc de codes
•<Util SCodes : Oui> dans LEVER Configuration Lever, page SCode.
LEVER
Lever : Nom de Job, page SCode
ALL (F1)
Pour mesurer et enregistrer des distances et angles.
CODES (F3)
Pour sélectionner un code dans GESTION Sélect. Code Point.
PAGE (F6)
SHIFT CONF (F2)
Pour activer/désactiver/configurer SmartCodes.
SHIFT 2FACE (F4)
Pour prendre une mesure dans les positions de lunette I et II. Le point enregistré est une moyenne des deux mesures.

Codage TPS1200+ 205
Créer un bloc de codes pas à pas
Description
1.
Reportez-vous au paragraphe "Accès au programme Lever" pour accéder à LEVER Démarrer Lever.
48.1
2.
Pressez CONT (F1) pour accéder à LEVER Lever : Nom de Job.
3.
Pressez PAGE (F6) jusqu'à ce que la page SCode soit visible.
4.
<Code Block : 1> étant en surbrillance, pressez ENTER pour accéder à LEVER Gérer Code Blocks.
5.
Pressez NOUV (F2) pour créer un nouveau bloc de codes.
)
Les blocs de codes ne peuvent être créés ou supprimés que dans LEVER Gérer Code Blocks.
6.
Pressez CONT (F1) pour retourner à LEVER Lever : Nom de Job, page SCode.

Codage TPS1200+ 206
Affecter des codes à un bloc de codes pas à pas
Description
1.
Reportez-vous au paragraphe "Créer un bloc de codes pas à pas" pour accéder à LEVER Lever : Nom de Job, page SCode.
2.
Mettez une boîte de codes en surbrillance.
3.
Pressez CODES (F4) pour sélectionner un code à affecter au bloc de codes en surbrillance.
)
Pour créer un nouveau code à affecter, reportez-vous à "Création d'un code".
7.5.2
Copier un bloc de codes vers un nouveau job pas à pas
Description
)
Les blocs de codes sont stockés dans le job.
1.
Reportez-vous au paragraphe "Accès au menu Gestion Jobs" pour accéder à GESTION Modif Job : Nom de Job, page Liste Codes.
5.2

Codage TPS1200+ 207
)
<Liste Codes :> Si les codes ont été copiés à partir d'une liste de codes de la RAM système, alors le nom de la liste de codes est présenté. Si des codes ont été saisis, le nom du job actif est alors affiché.
2.
Pressez SHIFT EXPRT (F2) pour copier des codes et des blocs de codes du job vers une liste de codes existante ou nouvelle.
)
Pour créer une nouvelle liste de codes, reportez-vous à "Création/ Modification d'une liste de codes".
7.4
)
Copier des blocs de codes vers une liste de codes existante a pour effet d'écraser les blocs de codes de la liste de codes existante.
3.
Pressez STOCK (F1) pour enregistrer le job actuellement actif et retourner à GESTION Job (Périphérique).
4.
Créez un nouveau job et affectez-lui la liste de codes associée.
)
Les SmartCodes de la liste de codes sont à présent disponibles au sein du nouveau job.
)
Pour créer un nouveau job, reportez-vous à "Création d'un job".
5.3
au
paragraphe

Codage TPS1200+ 208
8.5.4Utilisation des SmartCodes
Mesurer des points en utilisant des blocs de codes pas à pas
Description
1.
8.5.4
2.
Mettez une boîte de codes en surbrillance.
)
Lorsque <Attrib Ligne :> est actif, vous pouvez saisir une valeur d'attribut sous le nom du code de la boîte de codes en surbrillance.
)
Pressez + (F4) ou - (F5) pour accroître ou diminuer la valeur. Ne s'applique qu'en cas de valeurs numériques.
3.
ALL (F1) pour mesurer et enregistrer le point avec le code en surbrillance.
)
Si <Mesurer Point : Oui> est réglé dans les paramètres de configuration, effleurer la boîte de codes avec le stylet fourni a pour effet de lancer automatiquement la mesure et l'enregistrement du point avec le code en surbrillance. La sélection de la boîte de codes à l'aide des touches de flèches ne lance pas la mesure et l'enregistrement du point.

Codage TPS1200+ 209
Mesurer de lignes/surfaces en utilisant des blocs de codes pas à pas
Description
1.
Activez <Voir Info : Argt liaison> dans LEVER Configuration, page SCode.
8.5.2
2.
8.5.4
3.
Créez un SmartCode ligne/surface et retournez à LEVER Lever : Nom de job, page SCode.
8.5.3
)
La ligne/surface sera ouverte/fermée avec le SmartCode.
4.
Pour commencer un arc/spline, mettez la ligne <Argt liaison :>, la dernière de la page, en surbrillance et sélectionnez l'argument de liaison à enregistrer avec le point.
5.
Mettez une boîte de code de ligne/surface en surbrillance.
6.
ALL (F1) pour mesurer et enregistrer le point avec la ligne en surbrillance.

Codage TPS1200+ 210
8.6Divergences de codes et d'attributs
8.6.1Divergence de code
Description
Lorsque vous stockez un point avec un code, il peut survenir qu'un point ayant le même identifiant existe déjà dans le job. Si les codes du nouveau point et du point existant divergent, un écran vous est présenté, sur lequel le code peut être corrigé. Un même point ne peut pas avoir de codes différents.
XX
Erreur Code Point
STOCK (F1)
Pour stocker le code en surbrillance et tout attribut associé avec le point en cours d'enregistrement et poursuivre avec le logiciel d'application ou la gestion de données.
PLUS (F5)
Pour afficher des informations concernant la description du code, son groupe et tout attribut associé au code en surbrillance.
Option
Description
<Nouveau Code :>
Sortie
Le code du point.
<Dernier Code :>
Sortie
Le code stocké avec le point existant du job.

Codage TPS1200+ 211
Coïncidence de codes pas à pasEtape
Description
)
XX Erreur Code Point est ouvert automatiquement si les codes du nouveau point et du point existant ne coïncident pas.
1.
Mettez le code à enregistrer avec le nouveau point en surbrillance.
2.
STOCK (F1) enregistre le code en surbrillance et tout attribut associé avec le point en cours d'enregistrement et poursuit avec le logiciel d'application ou la gestion de données.

Codage TPS1200+ 212
8.6.2Divergence d'attributs
Description
S'il existe un point portant le même identifiant au sein du job, les codes, les noms et les valeurs d'attributs du nouveau point et du point existant doivent être identiques. Si tel ne devait pas être le cas, un écran vous serait présenté, permettant de corriger les divergences dans les attributs. Un même point ne peut pas avoir d'attributs différents.
)
Le nom de l'écran change lorsque COURT (F5) ou STOCK (F5) est pressé:
En pressant COURT (F5):
XX Attribut manquant
En pressant STOCK (F5):
XX Attribut déjà enregistré
Pour des raisons de simplicité, l'écran présenté est XX Attribut déjà enregistré.
XX
Attribut déjà enregistré
STOCK (F1)
Pour stocker les attributs sélectionnés avec le point nouveau/créé et poursuivre avec le logiciel d'application ou la gestion de données.
COURT (F5) ou STOCK (F5)
Pour permuter entre l'affichage des noms et des valeurs des attributs du point nouveau/créé et les noms et les valeurs des attributs stockés pour le point existant dans le job.

Codage TPS1200+ 213
Option
Description
<Code Point :>
Sortie
•Pour XX Attribut déjà enregistré : le code du point existant dans le job.
•Pour XX Attribut manquant : le code du nouveau point.
Attributs
Sortie
•Pour XX Attribut déjà enregistré : les attributs stockés pour le point existant dans le job.
•Pour XX Attribut manquant : les attributs du nouveau point.
Coïncidence d'attributs pas à pasEtape
Description
)
XX Attribut déjà enregistré est ouvert automatiquement si les noms et/ou les valeurs des attributs du nouveau point et du point existant divergent.
1.
COURT (F5) et STOCK (F5) pour afficher les noms et les valeurs des attributs à stocker avec le point.
2.
STOCK (F1) stocke les noms et les valeurs des attributs affichés avec le point en cours d'enregistrement et poursuit avec le logiciel d'application ou la gestion de données.

Argument de liaison TPS1200+ 214
9Argument de liaison
Description
Deux méthodes sont disponibles pour le lever de lignes et de surfaces. Ces deux méthodes peuvent être combinées et sont décrites dans le tableau suivant. Argument de liaison par
Description
Argument de liaison
•Dans tous les programmes d'application, un masque d'affichage peut être configuré pour montrer le champ <Argt liaison :>. Ce champ contient une liste de choix permettant de sélectionner les drapeaux Argument de liaison.
•La sélection d'un drapeau Argument de liaison détermine :
•l'action entreprise pour une ligne/surface, par exemple le début d'une ligne.
•le drapeau Argument de liaison à enregistrer avec le point.
•Les drapeaux Arguments de liaison :
•sont configurés dans CONFIGURE Codage & Argt Liaison, page Arg Liai
•peuvent être exportés avec un fichier format
Codage
•Les codes de ligne/surface peuvent être sélectionnés dans de nombreux programmes d'application.
•Reportez-vous à "7.5.2 Création d'un code" et à "8 Codage" pour de plus amples informations.

)
•Le drapeau Argument de liaison et le codage sont sans lien entre eux.
•Il est possible d'utiliser des codes thématiques de point, de ligne et de surface en complément de l'argument de liaison.
•Le codage rapide peut être utilisé normalement.

9.2Affectation d'un argument de liaison
)
Le programme d'application Lever est utilisé ici pour expliquer ce qu'est un argument de liaison.
•Un masque d'affichage avec une liste de sélection pour l'argument de liaison doit être configuré.
•Les arguments de liaison sont définis dans CONFIGURE Codage & Argt Liaison, page Arg Liai
Préparation d'un
argument de liaison
Etape1: définition d'un argument de liaison dans un masque d'affichage
Etape2: définition de drapeaux Argument de liaison

Affectation d'un argument de liaison
Les touches les plus importantes sont expliquées.
ALL (F1)
STOP (F1)
Disponible si <Mode EDM : Tracking> et DIST (F2) a été appuyé. Arrête les mesures de distance. (F1) revient à ALL.
DIST (F2)
Pour mesurer et afficher des distances. Disponible sauf si <Mode EDM : Tracking> et/ou <Enreg. Auto : Oui>, après que la poursuite ou que l'enregistrement a démarré.
REC (F3)
Pour enregistrer des données. Si <Mode EDM : Tracking> et/ou <Enreg. Auto : Oui>, enregistre le point mesuré et continue la poursuite.
Option
Description
<Id Point :>
Saisie utilisateur
L'identifiant de points occupés manuellement. Le modèle d'identifiant de point configuré est utilisé. L'identifiant peut être modifié de l'une des manières suivantes :
•Supprimez l'identifiant existant pour démarrer une nouvelle séquence d'identifiants de points.

•Pour un identifiant de point individualisé indépendant du modèle d'identifiant SHIFT INDIV(F5). SHIFT LIBRE (F5) permet de revenir à l'identifiant suivant du modèle d'identifiant configuré. Reportez-vous à "16.1 Modèles d'identifiants".
<Argt liaison :>
Le drapeau Argument de liaison à enregistrer avec le point. Les options disponibles varient selon qu'une ligne /surface est actuellement ouverte ou non.
- - - - -
Aucun drapeau Argument de liaison n'est enregistré.
Début Lig
Ouvre une nouvelle ligne quand le prochain point est enregistré. Toute ligne/surface actuellement ouverte est fermée et le dernier point appartenant à cette ligne /surface se voit affecter le drapeau Argument de liaison Fin ligne/Ferme Surface. Il est possible d'enregistrer le point avec un code de point ou de ne pas le faire.
3pt Cercle
Enregistre le drapeau Argument de liaison pour une courbe avec les trois prochains points mesurés et continue une ligne/surface.

Ouv Ligne
Ouvre une ligne à choisir dans la liste de toutes les lignes actuellement stockées dans le job lorsque le point suivant est stocké. Le dernier code utilisé avec la ligne ouverte est automatiquement sélectionné lorsque le point est stocké.
Toute ligne/surface actuellement ouverte est fermée et le dernier point appartenant à cette ligne /surface se voit affecter le drapeau Argument de liaison Fin ligne/Ferme Surface.
Re ouv Dern Lig
Rouvre la dernière ligne utilisée. Le dernier code utilisé avec la ligne ouverte est automatiquement sélectionné lorsque le point est stocké.
Fin ligne
Ferme toutes les lignes ouvertes.
Cont Lig/Surf
Indique qu'une ligne/surface est ouverte.
Spline
Enregistre le drapeau Argument de liaison pour le début d'un spline et continue toute ligne/surface ouverte.
Fin Spline
Ferme une courbe spline et continue toute ligne/surface ouverte.
Cont Spline
Indique qu'une ligne/surface est ouverte avec le type de ligne spline.

Début Surf
Ouvre une nouvelle surface quand le prochain point est enregistré. Toute ligne/surface actuellement ouverte est fermée et le dernier point appartenant à cette ligne /surface se voit affecter le drapeau Argument de liaison Fin ligne/Ferme Surface. Il est possible d'enregistrer le point avec un code de point ou de ne pas le faire.
Ouv Surf
Ouvre une surface à choisir dans la liste de toutes les surfaces actuellement stockées dans le job lorsque le point suivant est stocké. Le dernier code utilisé avec la surface ouverte est automatiquement sélectionné lorsque le point est stocké.
Toute ligne/surface actuellement ouverte est fermée et le dernier point appartenant à cette ligne /surface se voit affecter le drapeau Argument de liaison Fin ligne/Ferme Surface.
Re ouv Dern Surf
Rouvre la dernière surface utilisée. Le dernier code utilisé avec la surface ouverte est automatiquement sélectionné lorsque le point est stocké.
Ferme Surface
Ferme toutes les surfaces ouvertes.

Etape suivanteEtape
Description
1.
Allez au point à mesurer.
2.
Sélectionnez le drapeau Argument de liaison approprié à stocker avec le point suivant.
3.
ALL (F1)
4.
Répétez les étapes 1. à 3. jusqu'à ce que tous les points visés aient été mesurés et enregistrés.
5.
SHIFT QUIT (F6) pour quitter le programme d'application Lever.
6.
Utilisez un fichier de format pour exporter les points, arguments de liaison inclus.
Sélection d'une ligne
avec MapView
•La sélection d'une ligne dans MapView est possible en utilisant soit les touches de fonction, soit l'écran tactile.
•Reportez-vous à "35 Accessoire d'affichage interactif avec MapView" pour plus d'informations.

9.3Combinaison Argument de liaison et Codage
Description
•Il est possible de combiner l'argument de liaison et le codage.
•Cette combinaison peut se révéler utile parce que le codage, l'affectation de drapeaux Arguments de liaison et l'ouverture/fermeture de lignes/surfaces sont des opérations pouvant être effectuées conjointement pour une même observation de point.
•La combinaison de l'argument de liaison et du codage n'est envisageable que si des codes de points thématiques ou si des codes de points, lignes et surfaces thématiques sont disponibles à la sélection. Le codage thématique peut recourir ou non à des listes de codes.
)
On peut aussi combiner l'argument liaison et le codage au moyen de SmartCodes. Reportez- vous à "8.5.4 Utilisation des SmartCodes".
Options de
configuration
•La configuration pour les types de codes disponibles et la configuration pour le codage avec/sans liste de codes exercent toutes deux une influence sur :
•La configuration requise d'un masque d'affichage.
•Le comportement des champs configurés pour le masque d'affichage.
•Le comportement du logiciel.

•Les configurations possibles et leur influence sont indiquées dans ce tableau :
Configuration dans CONFIGURE Codage & Argt Liaison
Montrer Codes
Point seulement
Tous les codes
Codes thém.
Avec liste de codes
Sans liste de codes
Avec liste de codes
Sans liste de codes
Les champs requis et leur présentation au sein du masque d'affichage
Code
Requis
9
9
9
9
Optionnel
-
-
-
-
Présentation
Liste de sélection
Saisie utilisateur
Liste de sélection
Saisie utilisateur
Type code
Requis
-
-
-
9
Optionnel
9
9
9
-
Présentation
Sortie
Sortie
Sortie
Liste de sélection
Argument de liaison
Requis
9
9
9
9
Optionnel
-
-
-
-
Présentation
Liste de sélection
Liste de sélection
Liste de sélection
Liste de sélection

•Un masque d'affichage doit être configuré avec :
•un champ pour les codes
•une liste de sélection pour l'argument de liaison
•La configuration d'un champ pour les types de codes au sein d'un masque d'affichage est requise en cas de travail avec des codes de points, de lignes et de surfaces en l'absence de liste de sélection. Dans les autres cas, la configuration d'un champ pour les types de codes est optionnelle.
•La configuration s'opère dans CONFIGURE Codage & Argt Liaison, page Codage.
•<Montrer codes : Point seulement> ou <Montrer codes : Tous les codes>.
•<Codes thém. : Avec liste codes> ou <Codes thém. : Sans liste codes>.
•Définissez les arguments de liaison dans CONFIGURE Codage & Argt Liaison, page Arg Liai.
)
Le programme d'application Lever est utilisé ici pour expliquer les modalités de la combinaison de l'argument de liaison et du codage.
Description
1.
Sélectionnez Menu Principal : Lever pour accéder à LEVER Démarrer Lever.
2.
Sélectionnez un job dans LEVER Démarrer Lever.
3.
Sélectionnez un jeu de configuration.
4.
Sélectionnez un réflecteur.
5.
CONT (F1) pour accéder à LEVER Lever : Nom du Job.

Utilisation argument de liaison/codage
Voilà à quoi ressemble un masque d'affichage configuré pour l'argument de liaison et le codage. Les touches les plus importantes sont expliquées. Pour obtenir des explications sur d'autres touches, reportez-vous à "48.2 Lever de points".
ALL (F1)
STOP (F1)
Disponible si <Mode EDM : Tracking> et DIST (F2) a été appuyé. Arrête les mesures de distance. (F1) revient à ALL.
DIST (F2)
REC (F3)
Pour enregistrer des données. Si <Mode EDM : Tracking> et/ou <Enreg. Auto : Oui>, enregistre le point mesuré et continue la poursuite.

Utilisation d'un
argument de liaison/codage pour codes de point
pas à pas
Pour <Montrer codes : Point seulement> Etape
Champ
Description pour le codage thématique
Avec liste codes
Sans liste codes
1.
<Code :>
Sélectionnez un code dans la liste de sélection. Seuls les codes de points sont disponibles à la sélection.
Saisissez un code.
)
Sélectionnez <Aucun> pour enregistrer un point sans code ou exécuter un argument de liaison sans codage.
----- pour stocker un point sans code ou pour affecter un argument de liaison sans codage.
2.
<Type Code :>
•Point est présenté. Il s'agit d'un champ de sortie seulement.
3.
<Argt liaison :>
•Sélectionnez un drapeau Argument de liaison à enregistrer avec le point.
)
•Sélectionnez ----- pour enregistrer un point sans drapeau Argument de liaison ou pour n'effectuer qu'un codage (sans argument de liaison).
4.
-
•ALL (F1)
)
-
•Le point est enregistré avec le code sélectionné.
-
•Le point est enregistré avec le drapeau Argument de liaison sélectionné.
-
•Le choix des drapeaux disponibles pour <Argt liaison :> est mis à jour.

Utilisation d'un
argument de liaison/codage pour tous les codes de point
pas à pas
Pour <Montrer codes : Tous les codes> Etape
Champ
Description pour le codage thématique
Avec liste codes
Sans liste codes
1.
<Code :>
Sélectionnez un code dans la liste de sélection. Les codes de points, de lignes et de surfaces sont disponibles à la sélection.
Saisissez un code.
)
2.
<Type Code :>
Le type du code sélectionné. Il s'agit d'un champ de sortie seulement.
Sélectionnez le type du code entré.
3.
<Argt liaison :>
•Sélectionnez un drapeau Argument de liaison à enregistrer avec le point.
)
•Sélectionnez ----- pour enregistrer un point sans drapeau Argument de liaison ou pour n'effectuer qu'un codage (sans argument de liaison).
4.
-
•ALL (F1)
)
-
•Pour un code de point sélectionné :
•Le point est enregistré avec le code sélectionné.
-
•Le point est enregistré avec le drapeau Argument de liaison sélectionné.

-
•Le choix des drapeaux disponibles pour <Argt liaison :> est mis à jour.
Etape Champ Description pour le codage thématique
Avec liste codes Sans liste codes

Gestion...Systèmes de coordonnées TPS1200+ 229
10Gestion...Systèmes de coordonnées
Utilisation des systèmes de coordonnées sur le TPS
Les systèmes de coordonnées sont utilisés sur les instruments de la gamme TPS1200+ pour combiner les données GPS1200+ aux données TPS1200+.
Description
Un système de coordonnées
•consiste en cinq éléments au plus
•permet de convertir des coordonnées WGS 1984 géographiques ou cartésiennes en coordonnées locales cartésiennes, géographiques ou planes et vice-versa
•peut être associé à des jobs
•peut être défini
•peut être calculé sur le terrain
•peut être importé dans LGO
•peut être exporté à partir de LGO.
)
La valeur ppm géométrique et la valeur ppm atmosphérique pour réduire les distances brutes mesurées à l'aide d'un EDM sont complètement indépendantes de n'importe quel système de coordonnées. Un système de coordonnées joint n'est pas utilisé pour réduire n'importe quelle distance mesurée sur un instrument de la gamme TPS1200+.
)
Les points levés à l'aide d'un instrument de la gamme TPS1200+ sont toujours enregistrés en coordonnées planimétriques locales quel que soit le système de coordonnées utilisé.
Tous les points levés par GPS sont toujours enregistrés sous forme de coordonnées WGS 1984 géographiques, quel que soit le système de coordonnées utilisé.

L'emploi d'un système de coordonnées différent permet de convertir les coordonnées en vue de leur affichage sur l'écran mais ne convertit et ne modifie pas les valeurs des coordonnées dans la base de données DB-X.
)
Un seul système de coordonnées peut être associé à un job à la fois. Ce système de coordonnées reste associé à ce job sauf si l'utilisateur met fin à cette association.
Eléments d'un système de coordonnées
Les cinq éléments définissant un système de coordonnées sont :
•une transformation
•une projection
•un ellipsoïde
•un modèle de géoïde
•un modèle de Système de Coordonnées Spécifique à un Pays

GPS12_083YXZYXZedfghiabc
a)WGS 1984 cartésien : X, Y, Z
b)Ellipsoïde WGS 1984
c)WGS 1984 géographique : latitude, longitude, altitude ellipsoïdale
d)7 paramètres de transformation : dX, dY, dZ, rx, ry, rz, échelle
e)Cartésien local : X, Y, Z
f)Ellipsoïde local
g)Géographique local : latitude, longitude, altitude ellipsoïdale
h)Projection locale
i)Plan local : Est, Nord,altitude orthométrique
Tous ces éléments peuvent être définis lors de la création d'un système de coordonnées.

Systèmes de coordonnées par défaut
Les instruments TPS1200+ et GPS1200+ disposent de systèmes de coordonnées par défaut différents. Ils ne peuvent être supprimés.
D'autres systèmes de coordonnées par défaut peuvent être disponibles pour certains pays.
Système de coordonnées <Aucun>
<Aucun> est le système de coordonnées par défaut sur un instrument de la gamme TPS1200+. Il est impossible de créer un système de coordonnées intitulé <Aucun>.
Système de coordonnées WGS 1984
WGS 1984 est le système de référence géocentrique mondial pour toutes les informations de repérage GPS. WGS 1984 est le système de coordonnées par défaut sur un capteur GPS1200+. Il est impossible de créer un système de coordonnées intitulé WGS 1984.
Système de coordonnées actif
Le système de coordonnées actif est celui associé au job en cours d'utilisation. Il ne peut y avoir qu'un seul système de coordonnées considéré comme le système de coordonnées actif à un instant donné.
Système de coordonnées RTCM
Si <Util SyCord Auto : Oui> a été paramétré dans CONFIGURE Options suppl. Mobile, le système de coordonnées sera reçu du réseau de référence. Reportez-vous à "22.1.2 Configuration d'envoi de messages GGA aux applications réseau de référence". Il est impossible de supprimer ce système de coordonnées s'il est actif. Reportez-vous à "Système de coordonnées actif".
Systèmes de coordonnées durant le transfert de jobs entre GPS et TPS
Lors du transfert d'un job de TPS1200+ à GPS1200+, ou vice-versa, le système de coordonnées reste joint au job et apparaît comme n'importe quel autre système de coordonnées dans l'instrument.

10.2Terminologie
Description
Le présent paragraphe décrit des termes techniques relatifs à la gestion de systèmes de coordonnées.
Transformation
Reportez-vous à "38.1 Aperçu général" pour de plus amples informations sur les transformations.
Modèle de géoïde
Description
Le GPS se fonde sur l'ellipsoïde WGS 1984 et toutes les hauteurs déduites de la mesure de lignes de base sont rapportées à cet ellipsoïde. Les valeurs altimétriques existantes sont généralement des altitudes orthométriques, également appelées hauteurs au-dessus du géoïde, hauteurs au-dessus du niveau moyen des mers ou hauteurs nivelées. En première approximation, la surface du géoïde peut être assimilée à celle définie par le niveau moyen des mers. La relation entre la hauteur au-dessus de l'ellipsoïde et l'altitude orthométrique est la suivante :
Altitude orthométrique = hauteur ellipsoïdale - cote du géoïde N

GPS12_076P0d1d2ab
a)Ellipsoïde WGS 1984
b)Géoïde
P0Point mesuré
d1Hauteur ellipsoïdale
d2Cote du géoïde N, est négative lorsque le géoïde se trouve sous l'ellipsoïde
,
Valeur de N et modèle de géoïde
La cote du géoïde (de valeur N) est la différence entre le géoïde et l'ellipsoïde de référence. Elle peut se rapporter à l'ellipsoïde WGS 1984 ou à l'ellipsoïde local. Il ne s'agit pas d'une constante, hormis peut-être dans le cas de zones planes faiblement étendues (5 km x 5 km). Il est donc nécessaire de modéliser la cote du géoïde (N) afin d'obtenir des altitudes précises. Les valeurs de N modélisées forment alors un modèle de géoïde sur une zone donnée. Lorsqu'un modèle de géoïde est associé à un système de coordonnées, il est possible de déterminer les valeurs de N. Les hauteurs au-dessus de l'ellipsoïde peuvent être converties en altitudes et inversement.
Reportez-vous à l'aide en ligne de LGO pour de plus amples informations sur les modèles de géoïde.

)
Les modèles de géoïde donnent une approximation de la valeur de N. Leur précision peut être sujette à de très fortes fluctuations et la plus grande prudence est de mise pour ce qui concerne les modèles globaux. Si la précision du modèle de géoïde est inconnue, il peut être plus sûr de recourir à des points de contrôle locaux dont les altitudes sont connues et de leur appliquer une transformation pour obtenir une approximation du géoïde local.
Fichier terrain de
géoïde
Les fichiers terrain de géoïde peuvent être utilisés sur le terrain pour le calcul d'altitudes orthométriques à partir de hauteurs ellipsoïdales ou vice-versa.
Modèle de SCSP
Description
Modèles de Systèmes de Coordonnées Spécifiques à un Pays
•sont des tables de valeurs de correction permettant de convertir directement des coordonnées WGS 1984 en coordonnées planes locales sans passer par des paramètres de transformation.
•tiennent compte des déformations liées au système de projection.
•viennent en complément d'un système de coordonnées déjà défini.
Types de modèles de SCSP
Les valeurs de correction d'un modèle de SCSP peuvent être appliquées à différents stades du processus de conversion de coordonnées. Et la manière dont le modèle de SCSP interviendra diffèrera selon le stade concerné. Trois types de modèles de SCSP sont acceptés par le TPS1200+. Leurs processus de conversion respectifs sont décrits dans le tableau ci- dessous. Tout modèle de géoïde approprié peut être combiné à un modèle de SCSP géographique. Reportez-vous à l'aide en ligne de LGO pour de plus amples informations sur les modèles SCSP.

Type
Description
Plane
1.Détermination de coordonnées planes préliminaires par application de la transformation, de l'ellipsoïde et de la projection cartographique spécifiés.
2.Détermination des coordonnées planes locales finales par application de translations en directions Est et Nord interpolées dans le fichier planimétrique du modèle de SCSP.
Cartésienne
1.Exécution de la transformation spécifiée.
2.Détermination de coordonnées cartésiennes locales par application d'une translation en 3D interpolée dans le fichier planimétrique du modèle de SCSP.
3.Détermination des coordonnées planes finales via l'ellipsoïde et la projection cartographique spécifiés.
Géographique
1.Détermination de coordonnées géographiques locales par application de corrections en latitude et longitude interpolées dans le fichier du modèle de SCSP.
2.Détermination des coordonnées planes locales finales via la projection cartographique locale.
)L'utilisation d'un modèle de SCSP géographique exclut l'emploi d'une transformation dans un système de coordonnées.
Fichier Terrain SCSP
Des fichiers terrain SCSP peuvent être utilisés sur le terrain. Ils sont extraits du modèle de SCSP principal, lequel peut être trop volumineux pour être chargé sur un instrument.

10.3Accès au menu Gestion Systèmes de coordonnées
Accès
Sélectionnez Menu Principal : Gestion...Systèmes de Coordonnées.
ou
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran GESTION Systèmes de Coordonnées. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
ou
ou
A partir d'une liste de sélection sur certains écrans, par exemple depuis la page GESTION Nouveau Job, Systèmes de Coordonnées.
ou
Appuyez sur SYSC (F6) sur certains écrans, par exemple LEVER Démarrer Lever.
)
En cas d'utilisation du paramétrage <Util SyCord Auto : Oui> dans CONFIGURE Options suppl. Mobile, la gestion du système de coordonnées est seulement accessible avec Menu Principal : Gestion...Systèmes de coordonnées. Reportez-vous à "22.1.1 Configuration Temps Réel".

GESTION
Systèmes de
Coordonnées
Tous les systèmes de coordonnées enregistrés dans la base de données DB-X sont répertoriés. Toute information non disponible est indiquée par ----.
CONT (F1)
Pour sélectionner le système de coordonnées en surbrillance et retourner à l'écran précédent. Si une carte CompactFlash est insérée, le système de coordonnées sélectionné est associé au job actif.
NOUV (F2)
Pour créer un système de coordonnées. Reportez-vous à "10.4.1 Création d'un système de coordonnées".
EDIT (F3)
Pour modifier le système de coordonnées en surbrillance. Reportez-vous à "10.4.2 Modification d'un système de coordonnées".
SUPP (F4)
Pour supprimer le système de coordonnées en surbrillance.
PLUS (F5)
Pour afficher des informations relatives au type de transformation employée, au type de valeurs altimétriques calculées, au nombre de points de contrôle utilisés pour la détermination de même que la date de création du système de coordonnées.

Etape suivanteSI un système de coordonnées
ALORS
mettez le système de coordonnées requis en surbrillance.
CONT (F1) permet de fermer l'écran et retourne à l'écran à partir duquel on a ouvert GESTION Systèmes de coordonnées.
est à créer
mettez n'importe quel système de coordonnées en surbrillance et appuyez sur NOUV (F2). Reportez-vous à "10.4.1 Création d'un système de coordonnées".
est à modifier
mettez le système de coordonnées en surbrillance et appuyez sur EDIT (F3). Reportez-vous à "10.4.2 Modification d'un système de coordonnées".
SHIFT SET_D (F4)
Disponible sauf si un système de coordonnées par défaut est mis en surbrillance. Pour transformer le système de coordonnées en surbrillance en système de coordonnées défini par l'utilisateur enregistré dans l'instrument.
SHIFT DEFT (F5)
Pour rappeler les systèmes de coordonnées par défaut supprimés.

10.4Systèmes de Coordonnées
10.4.1Création d'un système de coordonnées
)
Les systèmes de coordonnées peuvent être créés manuellement ou déterminés par calcul.
Le présent paragraphe expose la création manuelle de systèmes de coordonnées. Reportez-vous à "38 Détermination de système de coordonnées - Général" pour de plus amples informations sur la détermination par calculs.
)
Des systèmes de coordonnées associés à une similitude 3D peuvent être créés manuellement.
Accès
Reportez-vous à "10.3 Accès au menu Gestion Systèmes de coordonnées" pour accéder à GESTION Systèmes de Coordonnées.
Création d'un système de coordonnées
pas à pas
Le tableau suivant explique les paramètres les plus importants.
Reportez-vous au chapitre mentionné pour de plus amples informations sur les écrans. Etape
Description
1.
Mettez un système de coordonnées en surbrillance dans GESTION Systèmes de coordonnées. Une copie de ce système de coordonnées sera utilisée pour les configurations ultérieures.
2.
NOUV (F2) pour accéder à GESTION Nouveau Système de Coordonnées.
3.
GESTION Nouveau Système de Coordonnées

<Nom :> Un nom unique pour le nouveau système de coordonnées. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces.
<Résidus :> disponibles pour des transformations avec points de contrôle. Les transformations saisies sont dépourvues de points de contrôle. Méthode de répartition des résidus sur la zone de transformation. Les résultats de la transformation deviennent plus réalistes et les contraintes éventuelles sont réparties par la transformation. <Résidus : 1/Dist>, <Résidus : 1/Dist2> et <Résidus : 1/Dist3/2> répartissent les résidus sur les points de contrôle en fonction de la distance entre chacun des points de contrôle et le point nouvellement transformé. <Résidus : M-quadratique> répartit les résidus au moyen d'une méthode d'interpolation multiquadratique.
<Transfo :> Le type de transformation.
10.5
<Ellipsoïde :> Disponible sauf en cas de projection de <Type : Configuré>. Les coordonnées locales sont basées sur cet ellipsoïde.
10.6
<Projection :> La projection cartographique.
10.7
<Modèle Géoïde :> Le modèle de géoïde.
10.8
<Modèle SCSP :> Le modèle de Système de Coordonnées Spécifique au Pays.
10.9
Entrez un nom.
au
paragraphe

4.
STOCK (F1) enregistre le nouveau système de coordonnées et retourne dans GESTION Systèmes de Coordonnées.
au
paragraphe

10.4.2Modification d'un système de coordonnées
)
Le type de transformation du système de coordonnées sélectionné détermine les éléments d'un système de coordonnées qu'il est possible de modifier. Il est toujours possible de modifier le nom du système de coordonnées, la méthode de répartition des résidus ainsi que le modèle de géoïde utilisé.
)
En cas d'utilisation de systèmes de coordonnées avec source RTCM, on peut seulement changer le modèle de géoïde utilisé. Reportez-vous à "Système de coordonnées RTCM".
Accès
Modification
d'un système de
coordonnées
pas à pas
Description
1.
Mettez un système de coordonnées à modifier en surbrillance dans GESTION Systèmes de Coordonnées.
2.
EDIT (F3) permet d'accéder à GESTION Modif Système de coordonnées.
3.
GESTION Modif Système de Coordonnées
Le type de transformation du système de coordonnées sélectionné conditionne la disponibilité et les options des champs suivants.

La plupart des champs sont identiques à ceux relatifs à la création d'un nouveau système de coordonnées. Un champ supplémentaire est :
10.4.1
<Pre Transfo :> Disponible pour des transformations conformes. Il s'agit du nom d'une transformation 3D préliminaire utilisée en conjonction avec la projection sélectionnée pour obtenir des coordonnées planes préliminaires à utiliser pour la transformation 2D finale.
Effectuez les modifications nécessaires.
4.
STOCK (F1) enregistre les modifications et retourne à GESTION Systèmes de Coordonnées.
au
paragraphe

10.5Transformations
10.5.1Accès au menu Gestion Transformations
)
GESTION Transformations est inaccessible pour les systèmes de coordonnées avec source RTCM. Reportez-vous à "Système de coordonnées RTCM".
Description
1.
2.
3.
4.
Mettez <Transfo : en surbrillance dans GESTION Modif Système de Coordonnées.
5.
ENTER pour accéder à GESTION Transformations.

GESTION
Transformations
Toutes les transformations similitudes 3D enregistrées dans la base de données DB-X sont répertoriées ici. Toute information non disponible est indiquée par ----.
CONT (F1)
Pour sélectionner la transformation en surbrillance et retourner à l'écran précédent.
NOUV (F2)
Pour créer une transformation. Reportez-vous à "10.5.2 Création d'une transformation".
EDIT (F3)
Pour modifier la transformation en surbrillance. Reportez-vous à "10.5.3 Modification d'une transformation".
SUPP (F4)
Pour supprimer la transformation en surbrillance.
PLUS (F5)
Pour afficher des informations relatives au type de valeurs altimétriques calculées et au nombre de points de contrôle utilisés pour déterminer la transformation.
SHIFT SET_D (F4)
Pour transformer la transformation en surbrillance en transformation définie par l'utilisateur par défaut enregistrée dans l'instrument.
SHIFT DEFT (F5)
Pour rappeler les transformations par défaut supprimées.

Etape suivanteSI une transformation
ALORS
mettez la transformation requise en surbrillance.
CONT (F1) permet de fermer l'écran et retourne à l'écran à partir duquel on a ouvert GESTION Transformations.
est à créer
mettez n'importe quelle transformation en surbrillance et appuyez sur NOUV (F2).
Reportez-vous à "10.5.2 Création d'une transformation".
est à modifier
mettez la transformation en surbrillance et appuyez sur EDIT (F3).
Reportez-vous à "10.5.3 Modification d'une transformation".

10.5.2Création d'une transformation
)
Les transformations similitudes 3D peuvent être créées.
Accès
Reportez-vous à "10.5.1 Accès au menu Gestion Transformations" pour accéder à GESTION Transformations.
Création d'une transformation pas à pas
Description
1.
Mettez une transformation en surbrillance dans GESTION Transformations. Une copie de cette transformation sera utilisée pour les configurations ultérieures.
2.
NOUV (F2) pour accéder à GESTION Nouvelle Transformation.
3.
GESTION Nouvelle Transformation, page Général
<Nom :> Un nom unique pour la nouvelle transformation. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces.
<Type :> Un champ de sortie. La similitude est le seul type de transformation à pouvoir être créé.
38.1
Entrez un nom.
4.
PAGE (F6) permet de passer à la page des Paramètres.
5.
GESTION Nouvelle Transformation, page des Paramètres
Entrez les valeurs connues des paramètres de transformation.

6.
PAGE (F6) permet de passer à la page Plus.
7.
GESTION Nouvelle Transformation, page Plus
<Mode Alti :> Le type d'altitudes à calculer.
<Modèle Transf :> Le modèle de transformation à utiliser. Pour <Modèle Transf : Molodensky-Bad>, des champs de saisie supplémentaires sont disponibles.
Sélectionnez au moins un type d'altitude et un modèle de transformation.
)
EFFAC (F5) Disponible pour <Modèle Transf : Molodensky-Bad>. Cette option permet d'attribuer la valeur 0 aux champs de saisie supplémentaires.
8.
STOCK (F1) enregistre la nouvelle transformation et retourne à GESTION Transformations
au
paragraphe

10.5.3Modification d'une transformation
Description
)
Les transformations avec source RTCM ne sont pas éditables. Reportez-vous à "Système de coordonnées RTCM".
1.
Reportez-vous à "10.5.1 Accès au menu Gestion Transformations" pour accéder à GESTION Transformations.
2.
Mettez une transformation à modifier en surbrillance dans GESTION Transformations.
3.
(F3) EDIT pour accéder à GESTION Modif Transformation.
4.
Les étapes suivantes sont toutes identiques à celles requises par la création d'une nouvelle transformation.
Il n'est pas possible de modifier <Mode Alti. :> dans GESTION Modif Transformation, page Plus.
Reportez-vous à "10.5.2 Création d'une transformation". Suivez les instructions du paragraphe "Création d'une transformation pas à pas" depuis l'étape 3..

10.6Ellipsoïdes
10.6.1Accès au menu Gestion Ellipsoïdes
)
GESTION Ellipsoïdes est inaccessible pour les systèmes de coordonnées avec source RTCM. Reportez-vous à "Système de coordonnées RTCM".
Description
1.
2.
3.
4.
Mettez <Ellipsoïde :> en surbrillance dans GESTION Modif Système de Coordonnées.
5.
ENTER pour accéder à GESTION Ellipsoïdes.

GESTION
Ellipsoïdes
Tous les ellipsoïdes enregistrés dans la base de données DB-X sont répertoriés ici.
CONT (F1)
Pour sélectionner l'ellipsoïde en surbrillance et retourner à l'écran précédent.
NOUV (F2)
Pour créer un ellipsoïde. Reportez-vous à "10.6.2 Création d'un ellipsoïde".
(F3) EDIT
Pour modifier l'ellipsoïde en surbrillance. Reportez-vous à "10.6.3 Modification d'un ellipsoïde".
SUPP (F4)
Pour supprimer l'ellipsoïde en surbrillance.
SHIFT SET_D (F4)
Pour transformer l'ellipsoïde en surbrillance en ellipsoïde défini par l'utilisateur par défaut enregistré dans l'instrument.
SHIFT DEFT (F5)
Pour rappeler les ellipsoïdes par défaut supprimés.
Etape suivanteSI un ellipsoïde
ALORS
mettez l'ellipsoïde requis en surbrillance.
CONT (F1) permet de fermer l'écran et retourne à l'écran à partir duquel on a ouvert GESTION Ellipsoïdes.

est à créer
mettez n'importe quel ellipsoïde en surbrillance et appuyez sur NOUV (F2).
Reportez-vous à "10.6.2 Création d'un ellipsoïde".
est à modifier
mettez l'ellipsoïde en surbrillance et appuyez sur (F3) EDIT.
Reportez-vous à "10.6.3 Modification d'un ellipsoïde".
SI un ellipsoïde ALORS

10.6.2Création d'un ellipsoïde
Accès
Reportez-vous à "10.6.1 Accès au menu Gestion Ellipsoïdes" pour accéder à GESTION Ellipsoïdes.
Création d'un ellipsoïde pas à pas
Description
1.
Mettez un ellipsoïde en surbrillance dans GESTION Ellipsoïdes. Une copie de cet ellipsoïde sera utilisée pour les configurations ultérieures.
2.
NOUV (F2) pour accéder à GESTION Nouv Ellipsoïde.
3.
GESTION Nouv Ellipsoïde
<Nom :> Un nom unique pour le nouvel ellipsoïde. Un nom est obligatoire, peut comprendre jusqu'à 16 caractères et peut comprendre des espaces.
<Axe a :> Le demi-grand axe a.
<1/f :> L'inverse de l'aplatissement f.
Entrez un nom.
4.
STOCK (F1) enregistre le nouvel ellipsoïde et retourne dans GESTION Ellipsoïdes.

10.6.3Modification d'un ellipsoïde
Description
1.
Reportez-vous à "10.6.1 Accès au menu Gestion Ellipsoïdes" pour accéder à GESTION Ellipsoïdes.
2.
Mettez un ellipsoïde à modifier en surbrillance dans GESTION Ellipsoïdes.
3.
(F3) EDIT pour accéder à GESTION Modif Ellipsoide.
4.
Les étapes suivantes sont toutes identiques à celles requises par la création d'un nouvel ellipsoïde. Reportez-vous à "10.6.2 Création d'un ellipsoïde".
Suivez les instructions du paragraphe "Création d'un ellipsoïde pas à pas" depuis l'étape 3.

10.7Projections
10.7.1Accès au menu Gestion Projections
)
GESTION Projections est inaccessible pour les systèmes de coordonnées avec source RTCM. Reportez-vous à "Système de coordonnées RTCM".
Description
1.
2.
3.
4.
Mettez <Projection :> en surbrillance dans GESTION Modif Système de Coordonnées.
5.
ENTER pour accéder à GESTION Projections.

GESTION
Projections
Toutes les projections enregistrées dans la base de données DB-X sont répertoriées. Toute information non disponible est indiquée par ----.
CONT (F1)
Pour sélectionner la projection en surbrillance et retourner à l'écran précédent.
NOUV (F2)
Pour créer une projection. Reportez-vous à "10.7.2 Création d'une projection".
EDIT (F3)
Pour modifier la projection en surbrillance. Reportez-vous à "10.7.3 Modification d'une projection".
SUPP (F4)
Pour supprimer la projection en surbrillance.
SHIFT SET_D (F4)
Disponible sauf si une projection par défaut est mise en surbrillance. Pour transformer la projection en surbrillance en projection définie par l'utilisateur par défaut enregistrée dans l'instrument.
SHIFT DEFT (F5)
Pour rappeler les projections par défaut supprimées.

Option
Description
Type
Le type de projection. Reportez-vous à des ouvrages de topographie de base pour plus de détails sur les projections.
Configuré
Projection personnalisée. Certaines projections installées à demeure qu'il est impossible de définir par l'une des options suivantes.
Mercator Trans
Mercator Transverse. Projection conforme sur un cylindre dont l'axe se trouve dans le plan équatorial. Le cylindre est tangent à un méridien.
UTM
Universal Transverse Mercator (Mercator Transverse Universel). Projection de Mercator Transverse dont les fuseaux sont définis par des constantes fixes. Le méridien central est automatiquement sélectionné par l'indication du numéro de zone (fuseau).
Mercator Oblq
Mercator Oblique. Projection conforme de Mercator Oblique sur un cylindre. Le cylindre peut être tangent à tout cercle autre que l'équateur ou un méridien.
Mercator
Mercator. Projection conforme sur un cylindre dont l'axe se trouve dans le plan d'un méridien. Le cylindre est tangent à la sphère le long de l'équateur.
Lambert 1 paral.
Lambert à 1 parallèle de contact. Projection conforme sur un cône dont l'axe coïncide avec l'axe z de l'ellipsoïde.

Etape suivante
Lambert 2 paral.
Lambert à 2 parallèles de contact. Projection conforme sur un cône dont l'axe coïncide avec l'axe z de l'ellipsoïde. Le cône et la sphère sont sécants.
Cassini-Soldn
Soldner Cassini. Projection sur un cylindre. Elle n'est ni équivalente ni conforme. L'échelle est respectée sur le méridien central comme sur des lignes perpendiculaires à celui-ci.
Stereo Polaire
Stéréographique Polaire. Projection azimutale conforme sur un plan. Le point de projection se trouve sur la surface de l'ellipsoïde et est diamétralement opposé à l'origine qui est le centre de la projection.
Double Stereo
Double Stéréographique. Projection azimutale conforme sur un plan. Le point de projection se trouve sur la surface de la sphère et est diamétralement opposé au centre de la projection.
OOC
Orthomorphique Oblique Corrigée. Il s'agit d'un type particulier de projection de Mercator Oblique. SI une projection
ALORS
mettez la projection requise en surbrillance.
CONT (F1) permet de fermer l'écran et retourne à l'écran à partir duquel on a ouvert GESTION Projections.
Colonne Option Description

est à créer
mettez n'importe quelle projection en surbrillance et appuyez sur NOUV (F2).
Reportez-vous à "10.7.2 Création d'une projection".
est à modifier
mettez la projection en surbrillance et appuyez sur EDIT (F3).
Reportez-vous à "10.7.3 Modification d'une projection".
SI une projection ALORS

10.7.2Création d'une projection
Accès
Reportez-vous à "10.7.1 Accès au menu Gestion Projections" pour accéder à GESTION Projections.
Création d'une projection pas à pas
Description
1.
Mettez une projection en surbrillance dans GESTION Projections. Une copie de cette projection sera utilisée pour les configurations ultérieures.
2.
NOUV (F2) pour accéder à GESTION Nouvelle Projection.
3.
GESTION Nouvelle Projection
<Nom : > Un nom unique pour la nouvelle projection. Un nom est obligatoire, peut comprendre jusqu'à 16 caractères et peut comprendre des espaces.
<Type :> Le type de projection.
La définition du <Type :> conditionne la disponibilité des champs suivants pour les paramètres de la projection.
10.7.1
Entrez un nom.
4.
STOCK (F1) enregistre la nouvelle projection et retourne à GESTION Projections.

10.7.3Modification d'une projection
Description
)
Les projections avec source RTCM ne sont pas éditables. Reportez-vous à "Système de coordonnées RTCM".
1.
Reportez-vous à "10.7.1 Accès au menu Gestion Projections" pour accéder à GESTION Projections.
2.
Mettez une projection à modifier en surbrillance dans GESTION Projections.
3.
EDIT (F3) pour accéder à GESTION Modif Projection.
4.
Les étapes suivantes sont toutes identiques à celles requises par la création d'une nouvelle projection. Il est impossible de modifier le <Type :> dans GESTION Modif Projection.
Reportez-vous à "10.7.2 Création d'une projection". Suivez les instructions du paragraphe "Création d'une projection pas à pas" depuis l'étape 3.

10.8Modèles de Géoïde
Utilisation sur le terrain
Destinés à être utilisés sur le terrain, sur l'instrument, les fichiers terrain de géoïde sont créés à partir du modèle de géoïde.
Fichier terrain
de géoïde
Les cotes du géoïde d'un fichier terrain de géoïde peuvent être utilisées sur le terrain pour passer des hauteurs au-dessus de l'ellipsoïde local aux altitudes orthométriques locales et inversement.
Création :
Dans LGO avec exportation vers une carte CompactFlash ou la mémoire interne de l'instrument.
Extension :
*.gem
Création de modèles de géoïde sur l'instrument
La création de modèles de géoïde sur l'instrument peut s'effectuer de l'une des trois manières suivantes :
1.
Fichier terrain de géoïde sur la carte CompactFlash
Création
Modèle de géoïde sur l'instrument
Ici, le modèle de géoïde est enregistré sur une carte CompactFlash et peut être utilisé lorsque la carte CompactFlash est insérée dans l'instrument. Cette procédure est recommandée pour des fichiers terrain de géoïde volumineux. Sa présentation fait l'objet du présent paragraphe.

2.
Fichier terrain de géoï- de dans la mémoire interne de l'instrument.
Création
Le fichier de modèle de géoïde est enregistré dans la mémoire interne de l'instrument. Cette procédure est recommandée pour des fichiers terrain de géoïde volumineux. Cette méthode est aussi expliquée dans le présent paragraphe.
3.
Fichier terrain de géoïde sur la carte CompactFlash
Transfert Menu Principal :
RAM système
Création
Le fichier terrain de géoïde est ici transféré dans la RAM système et peut être utilisé à tout moment. La taille totale de tous les fichiers est réduite à 1 Mo. Reportez-vous à "24 Outils...Transfert Fichiers..." pour de plus amples informations sur le transfert des modèles de géoïde vers la RAM système sur l'instrument.

10.8.2Accès au menu Gestion Modèle de Géoïde
Description
1.
2.
3.
EDIT (F3) pour accéder à GESTION Modif Système de coordonnées.
4.
Mettez <Modèle Géoïde :> en surbrillance dans GESTION Modif Système de Coordonnées.
5.
ENTER permet d'accéder à GESTION Modèles de Géoïde.

GESTION
Modèles de Géoïde
Tous les modèles de géoïde enregistrés dans la base de données DB-X sont répertoriés. Toute information non disponible est indiquée par ----, par exemple lorsque le fichier terrain de géoïde associé au modèle de géoïde n'est pas disponible sur la carte CompactFlash/ mémoire interne.
CONT (F1)
Pour sélectionner le modèle de géoïde en surbrillance et retourner à l'écran précédent.
CARTE (F2)
Pour créer un modèle de géoïde. Une recherche de fichiers terrain de géoïde est automatiquement lancée dans le répertoire DATAGPSGEOID de la carte CompactFlash. Reportez-vous à "10.8.3 Création d'un modèle de géoïde à partir de la carte CompactFlash / mémoire interne".
EDIT (F3)
Pour consulter le modèle de géoïde en surbrillance. Aucun des champs n'est éditable. Le fichier terrain de géoïde à partir duquel le modèle de géoïde a été créé doit être enregistré dans la RAM système ou dans le répertoire DATAGPSGEOID de la carte CompactFlash / mémoire interne.

Etape suivanteSI un modèle de géoïde
ALORS
mettez le modèle de géoïde requis en surbrillance.
CONT (F1) permet de fermer l'écran et retourne à l'écran à partir duquel on a ouvert GESTION Modèles de Géoïde.
est à créer
CARTE (F2). Reportez-vous à "10.8.3 Création d'un modèle de géoïde à partir de la carte CompactFlash / mémoire interne".
SUPP (F4)
Pour supprimer le modèle de géoïde en surbrillance. Le fichier terrain de géoïde associé à ce modèle de géoïde est également supprimé.
INTRN (F6)
Pour créer un modèle de géoïde. Une recherche de fichiers terrain de géoïde est automatiquement lancée dans le répertoire DATAGPSGEOID de la mémoire interne. Reportez-vous à "10.8.3 Création d'un modèle de géoïde à partir de la carte CompactFlash / mémoire interne".

10.8.3Création d'un modèle de géoïde à partir de la carte CompactFlash / mémoire interne
)
Reportez-vous à "24 Outils...Transfert Fichiers..." pour de plus amples informations sur le transfert des modèles de géoïde vers la RAM système sur l'instrument.
Condition
On suppose qu'il existe au moins un fichier terrain de géoïde pourvu de l'extension *.gem dans le répertoire DATAGPSGEOID de la carte CompactFlash/ carte mémoire. Reportez- vous à "10.2 Terminologie" pour de plus amples informations sur les fichiers terrain de géoïde.
Création d'un modèle de géoïde pas à pasEtape
Description
1.
Reportez-vous à "10.8.2 Accès au menu Gestion Modèle de Géoïde" pour accéder à GESTION Modèles de Géoïde.
2.
CARTE (F2) pour balayer le répertoire DATAGPSGEOID sur la carte CompactFlash.
ou
INTRN (F6) pour balayer le répertoire DATAGPSGEOID de la mémoire interne.
3.
Pour chaque fichier terrain de géoïde sur la carte CompactFlash ou dans la mémoire interne est créé automatiquement un modèle de géoïde. Les noms donnés aux modèles de géoïde sont ceux entrés dans LGO.
)Les modèles de géoïde existants sont automatiquement écrasés et remplacés par de nouveaux modèles portant le même nom.
4.
La création de modèle de géoïde est achevée.

10.9Modèles de SCSP
Utilisation sur le terrain
Destinés à être utilisés sur le terrain, sur l'instrument, les fichiers terrain de SCSP sont créés à partir du modèle de SCSP.
Fichier terrain SCSP
Les fichiers terrain de SCSP peuvent être utilisés sur le terrain pour convertir directement des coordonnées WGS 1984 en coordonnées planes locales sans recourir à des paramètres de transformation.
Création :
Dans LGO avec exportation vers une carte CompactFlash ou la mémoire interne de l'instrument.
Extension :
*.csc
)
La création de modèles SCSP sur l'instrument, les fonctions propres à chacun des écrans et des champs sont très semblables à celles utilisées pour les modèles de géoïde. Reportez- vous à "10.8 Modèles de Géoïde".
Le répertoire de la carte CompactFlash / mémoire interne réservé aux modèles de SCSP portant l'extension *.csc est intitulé DATAGPSCSCS.

Gestion...Jeux de Configuration TPS1200+ 270
11Gestion...Jeux de Configuration
Description
L'instrument intègre un grand nombre de paramètres et de fonctions configurables par l'utilisateur. Un large éventail de possibilités lui est ainsi offert. La configuration des paramètres et des fonctions pour une technique de mesure donnée est rassemblée au sein d'un jeu de configuration.
Jeux de configuration par défaut
Des jeux de configuration par défaut existent sur l'instrument. Ils utilisent des paramètres standard pour la plupart des programmes d'application. Des jeux de configuration par défaut peuvent être modifiés et supprimés. Il est toujours possible de rétablir les jeux de configuration par défaut.
Jeux de configuration définis par l'utilisateur
Des jeux de configuration peuvent être créés. L'assistant du jeu de configuration aide à modifier des jeux de configuration.
Modification hors de l'Assistant de Jeu de configuration
Des paramètres et fonctions peuvent être modifiés sans utiliser l'assistant du jeu de configuration. Reportez-vous à "11.4 Modification d'un jeu de configuration" pour plus d' informations.
)
Chaque programme d'application peut être configuré séparément. Des paramètres de programme d'application sont configurés dans le programme d'application mais sont enregistrés comme faisant partie du jeu de configuration. Reportez-vous à "36 Programmes d'application - Général".

11.2Accès au menu Gestion Jeux de Configuration
Accès
Sélectionnez Menu Principal : Gestion...Jeux de Configuration.
OU
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran GESTION Jeux de Configuration. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
OU
OU
Depuis une liste de sélection disponible dans certains écrans, par exemple l'écran de démarrage des programmes d'application.
GESTION Jeux
de Configuration
CONT (F1)
Pour sélectionner le jeu de configuration mis en surbrillance et retourner au Menu Principal du TPS1200+.
NOUV (F2)
Pour créer un jeu de configuration. Reportez- vous à "11.3 Création d'un jeu de configuration".
EDIT (F3)
Pour modifier un jeu de configuration. Accède au premier écran de l'assistant du jeu de configuration pour le jeu de configuration en surbrillance. Des jeux de configuration par défaut peuvent être modifiés. Reportez-vous à "11.4 Modification d'un jeu de configuration".

SUPP (F4)
Pour supprimer le jeu de configuration en surbrillance.
PLUS (F5)
Pour afficher des informations sur la description, le créateur et la date de création du jeu de configuration.
SHIFT SET_D (F4)
Disponible sauf si un jeu de configuration par défaut est en surbrillance. Pour transformer les jeux de configuration en surbrillance en jeux de configuration par défaut définis par l'utilisateur enregistrés dans l'instrument.
SHIFT DEFT (F5)
Pour rappeler les jeux de configurationpar défaut précédemment supprimés et pour réinitialiser ces derniers aux paramètres par défaut. Les jeux de configuration définis par l'utilisateur ne sont pas concernés.

Etape suivanteSI un jeu de
configuration
ALORS
sélectionnez le jeu de configuration souhaité.
CONT (F1) pour fermer l'écran et revenir à l'écran à partir duquel on a accédé à GESTION Jeux de Configuration.
est à créer
mettez en surbrillance n'importe quel jeu de configuration et appuyez sur NOUV (F2). Reportez-vous à "11.3 Création d'un jeu de configuration".
est à modifier
mettez en surbrillance le jeu de configuration et appuyez sur EDIT (F3). Reportez-vous à "11.4 Modification d'un jeu de configuration".

11.3Création d'un jeu de configuration
Accès
Reportez-vous à "11.2 Accès au menu Gestion Jeux de Configuration" pour accéder à GESTION Jeux de Configuration.
Configuration pas à pas
Description
Reportez-vous au paragraphe
1.
Dans GESTION Jeux de Configuration mettez un jeu de configuration en surbrillance. Une copie de ce jeu de configuration sera utilisée pour les configurations ultérieures.
11.2
Exemple : sélectionnez Default pour créer un jeu de configuration.
2.
NOUV (F2) pour accéder à GESTION Nouveau jeu de configuration. Une copie du jeu de configuration en surbrillance est créée.
3.
GESTION Nouveau jeu de configuration
<Nom :> Un nom unique pour le nouveau jeu de configuration.
<Description :> Une description détaillée du jeu de configuration, puisque le nom du jeu de configuration est généralement une abréviation. Saisie optionnelle.
<Créateur :> Le nom de la personne ayant créé le jeu de configuration. Saisie optionnelle.
Entrez un nom.
4.
STOCK (F1) enregistre le nouveau jeu de configuration avec le nom saisi. Démarre l'assistant du jeu de configuration.

5.
CONFIGURER Mode Assistant
18.1
<Mode Assisté : Mode Réduit>
)
LISTE (F6) accède à CONFIGURER Accès Rapide. Liste tous les écrans au sein du jeu de configuration. Permet d'accéder à ces écrans individuels et de modifier les paramètres.
6.
CONT (F1) pour accéder à CONFIGURER Param. Codage.
7.
CONFIGURER Param. Codage
16.3
8.
CONT (F1) pour accéder à CONFIGURER Corrections TPS.
9.
CONFIGURER Corrections TPS
Pour configurer ppm atmosphérique, ppm géométrique et réfraction.
17.4
10.
CONT (F1) pour accéder à CONFIGURER Paramètres EDM et ATR.
11.
CONFIGURER Paramètres EDM & ATR
17.1
12.
CONT (F1) pour accéder à CONFIGURER Excentres.
13.
CONFIGURER Excentres
16.4
14.
CONT (F1) pour accéder à GESTION Jeux de Configuration.
15.
GESTION Jeux de Configuration
Le jeu de configuration adapté est mis en surbrillance.
16.
CONT (F1) ferme l'écran et retourne au Menu Principal du TPS1200+. Le jeu de configuration en surbrillance devient le jeu de configuration actif.
au paragraphe

11.4Modification d'un jeu de configuration
Description
Le jeu de configuration peut être modifié de deux façons.
En utilisant l'assistant du jeu de configuration pour vous guider à travers les étapes.
OU
Sans l'assistant du jeu de configuration. Chaque écran est accessible séparément sans besoin de guidage à travers les étapes.
Accès pas à pas à l'aide de l'assistant du jeu de configurationEtape
Description
1.
Reportez-vous à "11.2 Accès au menu Gestion Jeux de Configuration" pour accéder à GESTION Jeux de Configuration.
2.
Dans GESTION Jeux de Configuration mettez un jeu de configuration à modifier en surbrillance.
3.
EDIT (F3) permet d'accéder à CONFIGURER Mode Assistant. L'assistant de jeu de configuration est alors démarré.
4.
Les étapes suivantes sont toutes identiques à celles requises par la création d'un jeu de configuration.
Reportez-vous à "11.3 Création d'un jeu de configuration". Conformez-vous aux instructions du paragraphe "Configuration pas à pas" à partir de l'étape 5.

Accès sans utiliser l'assistant du jeu de configuration
Le jeu de configuration alors actif peut être modifié. Choisissez l'une des options suivantes et accédez aux écrans requis pour modifier le jeu de configuration.
Sélectionnez Menu Principal : Config.... Reportez-vous à "4 Menu Principal".
OU
Dans un programme d'application, pressez USER puis CONF (F2).
OU
Dans CONFIGURER Mode Assistant, appuyez sur LISTE (F6). Reportez-vous à "11.3 Création d'un jeu de configuration".

Gestion...Réflecteurs TPS1200+ 278
12Gestion...Réflecteurs
Description
•Une constante d'addition spécifique est associée à chaque type de réflecteur.
•Les réflecteurs de Leica Geosystems sont prédéfinis comme types par défaut et peuvent être sélectionnés.
•On peut définir des réflecteurs supplémentaires.
Réflecteurs par défaut
Les réflecteurs par défaut suivants sont toujours disponibles sur l'instrument: Nom de l'article
Nom dans la liste
Type
Constante
d'addition
GRZ4, GRZ122
Prisme Leica 360°
Prisme
+23.1 mm
GPR1, GPR111, GPR113, GPR121, GPH1P
Prisme circulaire Leica
Prisme
0.0 mm
GMP111-0
Mini Prisme Leica Zéro
Prisme
0.0 mm
GRZ101
Mini Prisme Leica 360°
Prisme
+30.0 mm
GMP101, GMP111
Mini Prisme Leica
Prisme
+17.5 mm
GZM29, GZM30, GZM31, CPR105
Cible réfl. Leica
Cible
+34.4 mm
-
Sans réflecteur
RL
+34.4 mm

Réflecteur actif
Un réflecteur est toujours considéré comme actif.
Prisme puissant pour pilotage d'engins
)Réservé au pilotage d'engins !
MPR122
Prisme
+28.1 mm
Nom de l'article Nom dans la liste Type Constante
d'addition

12.2Accès au menu Gestion Réflecteurs
Accès
Sélectionnez Menu principal : Gestion...Réflecteurs.
ou
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran GESTION Réflecteurs. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis- clavier.
ou
ou
Depuis une liste de sélection dans certains écrans comme par exemple LEVER Démarrer Lever.
GESTION
Réflecteurs
CONT (F1)
Pour sélectionner le réflecteur en surbrillance et retourner à l'écran précédent.
NOUV (F2)
Pour définir un nouveau réflecteur. Reportez- vous à "12.3 Création d'un réflecteur".
EDIT (F3)
Pour modifier le réflecteur en surbrillance, sauf pour les réflecteurs par défaut. Reportez-vous à "12.4 Modification d'un réflecteur".

Etape suivanteSI un réflecteur
ALORS
mettez le réflecteur souhaité en surbrillance.
CONT (F1) ferme l'écran et retourne à l'écran GESTION Réflecteurs depuis lequel l'accès à cet écran s'est effectué.
est à créer
mettez en surbrillance n'importe quel réflecteur et NOUV (F2) crée un réflecteur. Reportez-vous à "12.3 Création d'un réflecteur".
est à modifier
mettez le réflecteur souhaité en surbrillance.
EDIT(F3). Reportez-vous à "12.4 Modification d'un réflecteur".
SUPP (F4)
Pour supprimer le réflecteur sélectionné, sauf pour les réflecteurs par défaut.
PLUS (F5)
Pour afficher des informations relatives à la < constante d'addition, au type de réflecteur et au créateur de réflecteur.

12.3Création d'un réflecteur
Accès
Reportez-vous à "12.2 Accès au menu Gestion Réflecteurs" pour accéder à GESTION Réflecteurs.
Création d'un réflecteur pas à pas
Description
1.
Dans GESTION Réflecteurs appuyez sur
2.
NOUV (F2) Le <Type :> du nouveau réflecteur est issu du réflecteur sélectionné précédemment sauf pour les réflecteurs RL.
3.
GESTION Nouveau réflecteur
<Nom :> Un nom significatif pour le nouveau réflecteur.
<Type :> Le type de réflecteur à définir peut être <Type : Prisme>, <Type : Cible> ou <Type : Indéfini>.
<Constante Constante Add :> La constante d'addition est toujours en [mm].
)Une constante d'addition supplémentaire de 0.0 mm a été définie pour les réflecteurs standard de Leica Geosystems GPR1, GPR111, etc. Toutes les valeurs de constantes d'addition saisies ou sélectionnées sont les différences par rapport à ce système Leica Geosystems TPS de prisme 0.0 mm.

)La constante d'addition de prismes autres que Leica Geosystems est souvent donnée dans le système de prisme avec le zéro absolu. Utilisez la formule suivante pour convertir la constante d'addition dans le système de prisme de Leica Geosystems TPS. Cette constante Leica doit être saisie dans l'instrument Leica.
Formule : constante zéro absolu - 34.4 mm = constante Leica.
Il est fortement conseillé dans tous les cas de déterminer la constante d'addition pour les prismes autres que Leica Geosystems sur une ligne de base grâce à une méthode adéquate.
<Créateur :> Le nom du créateur ou tout autre commentaire peut être saisi.
4.
STOCK (F1) permet d'enregistrer le nouveau réflecteur et de retourner dans GESTION Réflecteurs.
Etape Description

12.4Modification d'un réflecteur
Accès
Reportez-vous à "12.2 Accès au menu Gestion Réflecteurs" pour accéder à GESTION Réflecteurs.
Modification
d'un réflecteur
pas à pas
Description
1.
Dans GESTION Réflecteurs mettez en surbrillance le réflecteur à modifier.
2.
EDIT (F3) pour accéder à GESTION Modif Réflecteur.
3.
GESTION Modif Réflecteur
Les champs sont les mêmes que ceux pour la création d'un nouveau réflecteur. Tous les champs peuvent être modifiés sauf ceux des réflecteurs par défaut de Leica.
12.3
Effectuez les modifications nécessaires.
4.
STOCK (F1) enregistre les modifications et retourne à GESTION Réflecteurs.

Echanges......Export Données depuis Job TPS1200+ 285
13Echanges......Export Données depuis Job
Description
Cet écran répertorie tous les exportateurs chargés.
Les données peuvent être exportées :
•Vers un fichier sur la carte CompactFlash.
•Vers un fichier dans la mémoire interne si elle est installée.
•Via RS232 vers un périphérique externe. Reportez-vous au "20 Config...Interfaces... - Edition de l'interface" pour de plus amples informations sur la façon de configurer l'interface.
Format d'exportationFormat
Caractéristiques
Description
ASCII personnalisé
Variables à exporter
Reportez-vous à l'aide en ligne de LGO.
Définition du format
Composée individuellement en tant que fichier de format en utilisant LGO. Reportez-vous à l'aide en ligne de LGO pour de plus amples informations sur la création de fichiers de format.
Unités
Définies au sein du fichier de format.
Conversion de coordonnées
Tous les types de coordonnées sont acceptés.

Altitude
Tous les types altimétriques sont acceptés. Si l'altitude requise ne peut pas être calculée, la valeur par défaut de la variable manquante est présentée.
Cas particuliers :
Les points dans le fichier hors du modèle SCSP
La valeur par défaut est présentée pour la variable manquante.
Les points dans le fichier hors du modèle Géoïde
La valeur par défaut est présentée pour la variable manquante, même si une cote du géoïde est disponible.
DXF
Tous les points sont convertis dans la position grille locale au moyen du système de coordonnées.
Altitude
La hauteur orthométrique et la hauteur au- dessus de l'ellipsoïde sont prises en charge.
Cas particuliers :
Les points en dehors du modèle SCSP ne sont pas exportés.
La hauteur au-dessus de l'ellipsoïde est exportée.
Format Caractéristiques Description

LandXML
Tous les points sont convertis dans la position grille locale au moyen du système de coordonnées.
Altitude
La hauteur orthométrique et la hauteur au- dessus de l'ellipsoïde sont prises en charge.
Cas particuliers :
La position en planimétrie locale des points en dehors du modèle SCSP n'est pas exportée.
La hauteur au-dessus de l'ellipsoïde est exportée.

13.2Accès aux fonctions d'exportation de données
Accès
Sélectionnez Menu Principal : Echanges...Export Données depuis Job.
ou
Pressez un raccourci-clavier configuré pour accéder à l'écran EXPORT Export données depuis Job.
ou
Etape suivanteSI vous exportez vers
ALORS
un format ASCII personnalisé
reportez-vous à "13.3 Exportation des données d'un job vers un format ASCII personnalisé".
un autre périphérique
reportez-vous à "13.4 Exporter des données d'un job vers un autre périphérique".
format DXF
reportez-vous à "13.5 Exportation de données en format DXF".
format LandXML
reportez-vous à "13.6 Exportation de données en format LandXML".

13.3Exportation des données d'un job vers un format ASCII personnalisé
Description
Les paramètres de cet écran permettent de définir les données converties et exportées de même que le format utilisé.
Les données sont exportées à partir du job sélectionné. Les paramètres d'affichage, de filtrage et de tri actifs sont appliqués. Les points exportés sont ceux visibles dans GESTION Données : Nom du Job.
Condition
Au moins un fichier de format a été créé dans LGO puis transféré dans la RAM système.
Accès
Reportez-vous à "13.2 Accès aux fonctions d'exportation de données" pour accéder à Export Export ASCII depuis Job.
Exportation de données pas à pas
Description
1.
Export Export ASCII depuis Job
5
<Export vers : Carte CF> ou <Export vers : Mémoire Interne>
<Répertoire :> Disponible pour <Export vers : Carte CF>. Les données peuvent être exportées vers le répertoire Data, GSI ou le répertoire racine. Les données doivent être stockées dans le répertoire GSI pour pouvoir être lues par un TPS1100. Pour <Export vers : Mémoire Interne >, les données sont toujours exportées vers le répertoire Data.

<Job :> Tous les jobs de Menu principal : GESTION...Jobs peuvent être sélectionnés. Une fois dans cette liste de sélection, appuyez sur CARTE (F6) ou INTRN (F6) pour sélectionner un job d'un autre périphérique mémoire.
<Syst. Coord. :> Le système de coordonnées actuellement joint au <Job :> sélectionné.
<Fich. Format :> Les fichiers de format actuellement disponibles dans la RAM système.
<Nom Fich :>Le nom du fichier vers lequel les données sont à exporter. Le nom est automatiquement suggéré sur la base du nom de job à exporter et d'une extension. L'extension par défaut à utiliser peut être configurée dans EXPORT Définir Export ASCII au moyen de CONF (F2).
Sélectionnez le job à exporter et entrez un nom de fichier individuel ou acceptez le nom proposé.
2.
Mettez <Fich. Format :> en surbrillance et appuyez sur ENTER.
3.
EXPORT Fichiers format
Tous les fichiers de format disponibles dans la RAM système sont répertoriés. Sélectionnez le fichier de format à utiliser.
)
SUPP (F4) pour supprimer le fichier de format en surbrillance de la RAM système
4.
CONT (F1) pour sélectionner le fichier de format en surbrillance et revenir à EXPORT Export ASCII depuis Job.
au
paragraphe

5.
FILT (F4) pour définir les paramètres de tri et de filtrage pour l'exportation. Vous accédez alors à Export Tris et Filtres.
6.
Export Tris et Filtres, page Points
6.6
<Tri :> L'ordre d'exportation des points, des lignes et des surfaces.
<Filtre :> Définition des points à exporter.
)
PAGE (F6) permet de passer à la page des Lignes ou des Surfaces. Sur ces deux pages, le paramètre du <Filtre :> définit les lignes ou les surfaces à exporter.
7.
CONT (F1) permet d'accepter les modifications et de revenir à Export Export ASCII depuis Job.
)
SYSC (F6) permet d'accéder à Export Systèmes de coordonnées. Pour la mise à jour du système de coordonnées dans lequel les coordonnées sont exportées.
10.3
8.
CONT (F1) permet d'exporter les données.
9.
Message d'information : d'autres données sont-elles à exporter ?
10.
OUI (F4). Répétez les étapes 1. à 9.
11.
NON (F6) retourne dans le Menu Principal du TPS1200+.
au
paragraphe

13.4Exporter des données d'un job vers un autre périphérique
Informations générales
Les données peuvent être transférées vers un périphérique externe via RS232.
Accès
Reportez-vous à "13.2 Accès aux fonctions d'exportation de données" pour accéder à Export Export ASCII depuis Job.
Description
1.
Export Export ASCII depuis Job
13.1
<Export vers : RS232>
)
IFACE (F5) accède à CONFIGURE Interface Export Job. Choisissez le port et le périphérique d'exportation des données.
2.
3.
6.6
)
PAGE (F6) permet de passer à la page Lignes et Surfaces. Sur ces deux pages, le paramètre du <Filtre :> définit les lignes ou les surfaces à exporter.

4.
CONT (F1) permet d'accepter les modifications et de revenir à Export Export ASCII depuis Job.
)
SYSC (F6) permet d'accéder à Export Systèmes de coordonnées. Pour la mise à jour du système de coordonnées dans lequel les coordonnées sont exportées.
10.3
5.
6.
7.
8.
au
paragraphe

13.5Exportation de données en format DXF
Les données peuvent être exportées vers un fichier DXF dans le répertoire DATA de la carte CompactFlash ou de la mémoire interne si disponible.
Accès
Reportez-vous à "13.2 Accès aux fonctions d'exportation de données" pour accéder à Export Export DXF depuis Job.
Description
1.
Export Export DXF depuis Job
<Nom fichier :> Le nom du fichier vers lequel les données sont à exporter. Le nom est automatiquement suggéré sur la base du nom de job à exporter et de l'extension dxf.
)
CONF (F2) accède à Configuration, page Export.
<Points :> Définition de l'exportation de points.
<Lignes :> Définition de l'exportation de lignes.

<Surfaces :> Définition de l'exportation de surfaces.
)
PAGE (F6) permet de passer à la page de la DXF.
<Lignes & Surfaces :> Définit si des lignes et surfaces sont exportées comme lignes ou polylignes.
<Symboles LGO :> Définit si un bloc est créé pour chaque point avec les mêmes icônes que celles utilisées dans LGO.
<Taille symbole :> Définit la taille utilisée pour la création de symboles LGO.
<Dimensions : > Définit la dimensions du fichier DXF.
<Calque DXF :> Définit le calque DXF comme <Défault>, <Groupe de Code>, <Code>, <Code+Attri> or <Code+Descr+Attri>.
)
PAGE (F6) permet de passer à la page Labels. Les paramètres de cette page définissent les étiquettes avec information (ID Point, Coords, Hauteur et Code Pt) exportées pour chaque point. Chaque étiquette peut être exportée comme calque séparé ou sur le même calque que le point à exporter. Il est possible de définir pour chaque étiquette la couleur et pour les étiquettes définies par l'utilisateur le nom du calque DXF. En outre, les décimales sont définissables pour les étiquettes Coords et Hauteur.
2.
CONT (F1) permet d'accepter les modifications et de revenir à EXPORT Export DXF depuis Job.
3.
)
Message : Ne pas retirer la carte CF !
Etape Description

4.
Si oui, continuez par l'étape 5.
Si non, continuez par l'étape 6.
5.
6.
Etape Description

13.6Exportation de données en format LandXML
Les données peuvent être exportées vers un fichier LandXML dans le répertoire DATA de la carte CompactFlash ou de la mémoire interne si disponible.
Accès
Reportez-vous à "13.2 Accès aux fonctions d'exportation de données" pour accéder à EXPORT Export LandXML depuis Job.
Description
1.
Export Export LandXML depuis Job
<Nom fichier :> Le nom du fichier vers lequel les données sont à exporter. Le nom est automatiquement suggéré sur la base du nom de job à exporter et de l'extension dxf.
)
CONF (F2) accède à Configuration, page Export.
<Points :> Définition de l'exportation de points.
<Lignes :> Définition de l'exportation de lignes.

<Surfaces :> Définition de l'exportation de surfaces.
<Mesures TPS :> Détermine si les observations TPS sont exportées.
<Mesures GPS :> Détermine si les observations GPS sont exportées.
<Codes :> Détermine si les codes de point, codes de ligne et codes de surface sont exportés.
<Codes libres :> Détermine si le code libre, la description de code libre, le groupe de code libre et les attributs de code libre sont exportés vers le fichier LandXML, associés à chaque point exporté.
2.
3.
)
PAGE (F6) permet de passer à la page des Lignes ou des Surfaces. Sur ces deux pages, le paramètre du <Filtre :> définit les lignes ou les surfaces à exporter.
4.
CONT (F1) permet d'accepter les modifications et de revenir à la page EXPORT Configuration, page Export.
)
PAGE (F6) permet de passer à la page LandXML.
<Dimensions :> Détermine la dimension (2D, 3D) des entités exportées.
<LandXML Version :> Détermine la version LandXML du fichier exporté. Versions LandXML prises en charge : 1.0/1.1
Etape Description

5.
CONT (F1) permet d'accepter les modifications et de revenir à EXPORT Export LandXML depuis Job.
6.
)
7.
8.
9.
Etape Description

Echanges......Import Données ASCII/GSI TPS1200+ 300
14Echanges......Import Données ASCII/GSI
Description
Cet écran répertorie tous les importateurs chargés. Les données à importer doivent être enregistrées sur la carte CompactFlash ou dans la mémoire interne, si disponible.
Des données peuvent être importées dans un job mémorisé
•sur la carte CompactFlash
•dans la mémoire interne, si elle est installée.
Formats d'importationFormat
Caractéristiques
Description
ASCII
Variables à importer
Id point, coordonnées planes, codes thématiques. Pas de codes libres, pas d'attributs.
Format libre. L'utilisation et l'ordre des variables de même qu'un séparateur peuvent être définis durant l'importation.
Unités
Telles qu'actuellement configurées sur l'instrument.
Altitude
Orthométrique ou ellipsoïdale
Cas particuliers
Le fichier contient des altitudes locales mais pas de coordonnées planes.
Les points sont importés sans coordonnées planes mais avec des altitudes locales et des codes s'ils sont disponibles.

Le fichier contient des coordonnées planes mais pas d'altitudes.
Les points sont importés sans altitudes mais avec des coordonnées planes et des codes s'ils sont disponibles.
Le fichier ne contient ni coordonnées planes ni altitudes.
Pas d'importation
Le fichier ne contient pas d'identifiants de points
Pas d'importation
GSI8
GSI16
Id point WI 11, coordonnées locales WI 81, WI 82, WI 83, codes thématiques WI 71. Pas de codes libres, pas d'attributs. Reportez- vous à "20.1 Sortie GSI" pour de plus amples informations sur le format GSI.
Format fixe. Les coordonnées Est et Nord peuvent être permutées durant l'importation.
Unités
Telles que définies dans le fichier GSI.
Altitudes
Orthométrique ou ellipsoïdale
Cas particuliers
Le fichier contient des altitudes locales mais pas de coordonnées planes.
Les points sont importés sans coordonnées planes mais avec des altitudes locales et des codes s'ils sont disponibles.
Le fichier contient des coordonnées planes mais pas d'altitudes.
Les points sont importés sans altitudes mais avec des coordonnées planes et des codes s'ils sont disponibles.

Contrôles
Les points sont toujours importés dans la classe CTRL avec une qualité de coordonnée de -----.
Reportez-vous à "6.3.1 Terminologie".
Durant l'importation de points dans un job, des contrôles sont effectués sur les identifiants, la classe et le codage des points existant déjà dans le job.
Pas d'importation
Le fichier ne contient pas d'identifiants de points
Pas d'importation
DXF
Bloc, point, ligne, arc, polyligne. Coordonnées locales. Pas de codes libres, pas d'attributs.
Format fixe (X/Y/Z).
Unités
Non prédéfinies.
Altitudes
Valeur Z importée comme altitude orthométrique.
Cas particuliers
Pas d'import

Premier cas : le point existe déjà dans la base de données avec la classe CTRL
Ecraser le point existant ?
Non
Point non importé.
Oui
Point importé ; coordonnées et code écrasés.
Deuxième cas : le point existe déjà dans la base de données mais avec une autre classe que CTRL
Ajouter le point à la base de données ?
Non
Point non importé.
Oui
Un code est-il associé au point ?
Non
Point importé.
Oui

Le code associé est-il identique à celui du point existant déjà dans la base de données ?
Oui
Point importé.
Non
Le code existant du point de la base de données doit-il être remplacé ?
Non
Point importé, le code existant dans la base de données prévaut.
Oui
Le nouveau code de point est-il déjà présent dans le job ?
Non
Point importé avec le code, lequel est ajouté au job comme un code thématique.
Oui
Point importé avec le code.

14.2Accès aux fonctions d'importation de données
Accès
Sélectionnez Menu Principal : Echanges...Import Données ASCII/GSI.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran IMPORT Import Données ASCII/GSI. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
ou
Etape suivanteSI vous importez des données en
ALORS
format ASCII
reportez-vous à "14.3 Importation de données en format ASCII".
format GSI
reportez-vous à "14.4 Importation de données en format GSI".
format DXF
reportez-vous à "14.5 Importation de données en format DXF".

14.3Importation de données en format ASCII
Au moins un fichier ASCII avec une extension quelconque est enregistré dans le répertoire DATA de la carte CompactFlash.
Accès
Reportez-vous à "14.2 Accès aux fonctions d'importation de données" pour accéder à IMPORT Import Données ASCII/GSI vs Job.
Importation de données pas à pasEtape
Description
1.
IMPORT Import Données ASCII/GSI vs Job
<Import : Donnée ASCII>
<De fichier :> Tous les fichiers dans le répertoire DATA de la carte CompactFlash peuvent être sélectionnés.
<A Job :> Choisir un job en tant que destination d'importation fait de lui le job actif. Tous les jobs de Menu Principal : GESTION...Jobs peuvent être sélectionnés.
<Entête :> Cette option permet de sauter jusqu'à dix lignes d'en-tête pouvant être présentes dans un fichier ASCII. Sélectionnez le nombre de lignes d'en-tête.
2.
CONF (F2) définit le format des données à importer.
3.
IMPORT Déf Import ASCII
<Délimiteur :> Le séparateur entre les variables à importer.
<Multi-Espaces :> Disponible pour <Délimiteur : Espace>. <Multi-Espaces : Non> pour les données dont les variables sont séparées par un seul espace. < <Multi-Espaces : Oui> pour les données délimitées par des espaces, dont les variables sont séparées par des espaces multiples.

<Nb Ligne/Pt :> disponible pour <Délimiteur : Saut de ligne>. Le nombre de lignes utilisées pour décrire chacun des points.
Sélectionnez le délimiteur et les positions des variables particulières.
)
DEFT (F5) rappelle les paramètres d'importation en ASCII par défaut.
4.
CONT (F1) ramène à IMPORT Import Données ASCII/GSI vs Job
5.
SHIFT HTS(F2) pour accéder à IMPORT Déf Type hauteur.
6.
IMPORT Déf. Type hauteur
<Import comme :> Le type d'altitude des données importées.
<Est :> La coordonnée Est peut être importée telle qu'écrite dans le fichier ASCII ou peut être multipliée par -1. Cette opération est requise par certains systèmes de coordonnées.
7.
8.
CONT (F1) permet d'importer les données.
)
Les points dont l'altitude excède 20000 m ne sont pas importés.
9.
Message d'information : d'autres données sont-elles à importer ?
10.
11.
Etape Description

14.4Importation de données en format GSI
Au moins un fichier ASCII en format GSI pourvu de l'extension de fichier *.gsi est enregistré dans le répertoire GSI de la carte CompactFlash.
Accès
Reportez-vous à "14.2 Accès aux fonctions d'importation de données" pour accéder à IMPORT Import Données ASCII/GSI vs Job.
Description
1.
IMPORT Import Données ASCII/GSI vs Job
<Import : Donnée GSI>
<De fichier :> Tous les fichiers avec l'extension *.gsi dans le répertoire GSI de la carte CompactFlash peuvent être sélectionnés.
<A Job :> Choisir un job en tant que destination d'importation fait de lui le job actif. Tous les jobs de Menu Principal : GESTION...Jobs peuvent être sélectionnés.
)
CONF (F2) permet d'accéder à IMPORT Déf Import GSI. Pour <Change 81/82 : Oui> toutes les données WI 81, normalement des coordonnées Est, sont importées en tant que coordonnées Nord et toutes les données WI 82, normalement des coordonnées Nord, sont importées comme des coordonnées Est. Cette permutation de coordonnées est nécessaire pour des systèmes de coordonnées indirects.
2.
SHIFT HTS(F2) pour accéder à IMPORT Déf Type hauteur.
3.
IMPORT Déf. Type hauteur
<Import comme :> Le type d'altitude des données importées.

<Est :> La coordonnée Est peut être importée telle qu'écrite dans le fichier ASCII ou peut être multipliée par -1. Cette opération est requise par certains systèmes de coordonnées.
4.
5.
)
Les points dont l'altitude excède 20000 m ne sont pas importés.
6.
7.
8.
Etape Description

14.5Importation de données en format DXF
Au moins un fichier en format DXF pourvu de l'extension de fichier *.dxf est enregistré dans le répertoire DATA de la carte CompactFlash.
Accès
Reportez-vous à "14.2 Accès aux fonctions d'importation de données" pour accéder à IMPRT DXF Import fichier DXF dans Job.
Description
1.
IMPRT DXF Import fichier DXF dans Job
<De Fichier :> Tous les fichiers avec l'extension *.dxf dans le répertoire DATA de la carte CompactFlash peuvent être sélectionnés.
<Vers Job :> Choisir un job en tant que destination d'importation fait de lui le job actif. Tous les jobs de Menu Principal : Gestion...Jobs peuvent être sélectionnés.
)
CONF (F2) accède à Configuration.
<Préfix Bloc :> Préfixe optionnel pour blocs importés.
<Préfix Point :> Préfixe optionnel pour points importés.
<Préfix Ligne :> Préfixe optionnel pour lignes importées.
<Unité du DXF :> Choix de l'unité pour les données DXF à importer.
<Créer Pt sur Sommet :> Option si les points sont créés aux sommets des lignes/arcs/polylignes importés.
Convertir les éléments blancs option convertissant les éléments blancs en éléments noirs.

<Exclude Height:> Les valeurs altimétriques dans le fichier DXF sont considérées comme invalides et ne seront pas converties.
2.
CONT (F1) revient à IMPRT DXF Import fichier DXF dans Job
3.
)
4.
5.
6.
Etape Description

Copie...Copie Points entre Jobs TPS1200+ 312
15Copie...Copie Points entre Jobs
Description
Ce chapitre explique les modalités de copie de points d'un job à un autre.
)
Caractéristiques importantes :
•Les points sont copiés selon les paramètres de filtrage des points.
•Les points sélectionnés pour la copie peuvent être visualisés dans un listing de points. Les paramètres de tri des points définissent l'ordre des points dans le listing. Les paramètres de tri des points définissent les points à visualiser dans le listing.
•Seuls les points sont copiés - les données d'observation ne sont pas copiées.
•Lorsque les points sont copiés d'un job à l'autre :
•leurs codes de point et les attributs joints sont également copiés
•leur classe est mémorisée
•leur sous-classe est mémorisée
•leur source est changée en point copié
•leur qualité de coordonnée de point est mémorisée
•leur repère d'instrument est mémorisé
•leur date et heure sont mémorisées
Accès
Sélectionnez Menu Principal : Echanges...Copie Points entre Jobs.

Copie...Copie Points entre Jobs TPS1200+ 313
COPIE
Copie Points entre Jobs
CONT (F1)
Pour copier une sélection de points.
FILT (F4)
Pour définir le tri des points et/ou les paramètres de filtre de points depuis le job <De Job :>.
DONNE (F5)
Pour visualiser, modifier et supprimer des points, des lignes et des surfaces enregistrés conjointement au job. Les points, lignes et surfaces sont affichés sur des pages séparées. Les paramètres de tri et de filtre sélectionnés sont actifs ici. Reportez-vous à "6.3 Gestion des points".
SYSC (F6)
Pour sélectionner un autre système de coordonnées.
Option
Description
De Job :>
Liste de sélection
Décrit l'endroit depuis lesquels les points doivent être copiés. Tous les jobs peuvent être sélectionnés depuis Menu Principal : GESTION...Jobs.
<Syst. Coord. :>
Sortie
Le système de coordonnées actuellement associé au job <De Job :>.
<A Job :>
Liste de sélection
Décrit l'endroit dans lequel les points doivent être copiés. Tous les jobs peuvent être sélectionnés depuis Menu Principal : GESTION...Jobs.

Config...Paramètres Lever... TPS1200+ 314
16Config...Paramètres Lever...
16.1Modèles d'identifiants
16.1.1Vue d'ensemble des modèles d'identifiants
Description
•Les modèles d'identifiants sont des modèles prédéfinis destinés aux numéros de points, de lignes ou de surfaces. Ils vous évitent d'avoir à entrer l'identifiant de chaque objet. Ils se révèlent utiles lorsque de nombreux points sont saisis.
•Les modèles d'identifiants sélectionnés pour être utilisés sont proposés en temps qu'identifiants pour l'<ID Point :>, l'<ID Ligne :> et l'<ID Surface :> lorsque des points, des lignes et des surfaces sont levés.
Description des modèles d'identifiant par défautModèle d'identifiant par défaut
Description
0001
•Suggéré comme ID pour les points mesurés dans les jeux de configuration par défaut.
•Cet ID est automatiquement incrémenté.
Area0001
•Suggéré comme ID pour les surfaces dans les jeux de configuration par défaut.
Auto0001
•Suggéré comme ID pour les points auto dans les jeux de configuration par défaut. Ces points sont automatiquement enregistrés à une fréquence spécifique.

Aux0001
•Suggéré comme ID pour les points auxiliaires dans les jeux de configuration par défaut. Ces points sont utilisés lors de mesures de points cachés.
Ligne0001
•Suggéré comme ID pour les lignes dans les jeux de configuration par défaut.
Aucun modèle
•Le dernier identifiant de point utilisé durant le lever est affiché. Cet identifiant est automatiquement incrémenté s'il contient des caractères numériques. Si cet identifiant est écrasé, l'incrémentation automatique redémarre en utilisant le nouvel identifiant. L'incrémentation automatique peut être désactivée lors de l'édition du modèle d'identifiant. Reportez-vous à "16.1.4 Modification d'un modèle d'identifiant".
Heure et Date
•L'identifiant est constitué des date et heure actuelles.
Util Code&Ligne
•Permet à l'ID ligne/surface assigné à un objet ligne/surface d'être basé sur le code relatif à la ligne/surface.
•Si des codes de ligne/surface sont utilisés, le code ligne/surface est utilisé comme partie de l'ID ligne/surface.
•Si les codes de point sont utilisés, le code point est utilisé comme partie de l'ID ligne/surface.
•Si des attributs/chaînes ne sont pas utilisés, la partie numérique de l'ID ligne/surface est automatiquement incrémentée.
Modèle d'identi-fiant
par défaut
Description

Disponibilité des modèles d'identifiant par défautModèle d'identifiant par défaut
<b>Disponibilité :
Points Levés
Points auto
Lignes
Surfaces
0001
9
9
9
9
Area0001
9
9
9
9
Auto0001
9
9
9
9
Aux0001
9
9
9
9
Ligne0001
9
9
9
9
Aucun modèle
9
9
9
Heure et Date
9
9
9
9
Util Code&Ligne
9
9
Sélection des modèles
d'identifiant par défaut
•Un modèle d'identifiant par défaut peut être sélectionné :
•manuellement, en le sélectionnant dans la bibliothèque des modèles Id sous Config Paramètres Lever Modèles ID. Le modèle ID devient actif dès qu'il est en surbrillance sur l'écran et que CONT (F1) a été pressé. La configuration active est automatiquement mise à jour pour inclure le modèle ID sélectionné. Pour garantir que tous les modèles ID par défaut apparaissent dans la bibliothèque des modèles ID, pressez SHIFT DEFT (F5).
•indirectement, en sélectionnant une configuration qui inclue le modèle ID.

16.1.2Accès au menu Configuration Modèles Identifiants
Accès
Sélectionnez Menu Principal : Config...Paramètres Lever...Modèles ID.
OU
Pressez un raccourci-clavier configuré pour accéder à l'écran CONFIGURE Modèles Identifiants. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
OU
OU
Depuis l'assistant de jeu de configuration. Reportez-vous à "11.2 Accès au menu Gestion Jeux de Configuration".
CONFIGURE
Modèles Identifiants
CONT (F1)

Option
Description
<Pts Levés :>
Liste de sélection
Définit les modèles d'identifiants des points mesurés.
<Pts Auto :>
Liste de sélection
Définit les modèles d'identifiants des points automatiques. Ces points sont automatiquement enregistrés à une fréquence spécifique.
<Pts Aux. :>
Liste de sélection
Définit les modèles d'identifiants de points auxiliaires. Ces points sont utilisés pour trouver un point d'implantation.
<Lignes :>
Liste de sélection
Définit les modèles d'identifiants de lignes.
<Surfaces :>
Liste de sélection
Définit les modèles d'identifiants de surfaces.
Etape suivanteSI un modèle d'identifiant
ALORS
Choisissez le modèle d'identifiant souhaité.
CONT (F1) pour fermer l'écran et revenir à l'écran à partir duquel on a accédé à CONFIGURE Modèles Identifiants.
est à créer
reportez-vous à "16.1.3 Création d'un modèle d'identifiant".
est à modifier
reportez-vous à "16.1.4 Modification d'un modèle d'identifiant".
est à supprimer
reportez-vous à "16.1.5 Suppression d'un modèle d'identifiant".

16.1.3Création d'un modèle d'identifiant
Création d'un modèle d'identifiant
pas à pasEtape
Description
1.
Reportez-vous à "16.1.2 Accès au menu Configuration Modèles Identifiants" pour accéder à CONFIGURE Modèles Identifiants.
2.
Mettez un champ en surbrillance dans CONFIGURE Modèles Identifiants.
3.
ENTER permet d'accéder à CONFIGURE Bibli. modèles Id.
4.
Mettez un modèle d'identifiant en surbrillance. Une copie de ce modèle d'identifiant est réalisée et sert aux configurations ultérieures.
5.
NOUV (F2) pour accéder à CONFIGURE Nouveau modèle Id.
6.
CONFIGURE Nouveau modèle Id
<Id :> Le nom du modèle d'identifiant et son format. Tous les caractères sont permis, espaces compris. Les espaces initiaux ne sont pas acceptés.
<Incrément :> Les identifiants sont des numériques ou alphanumériques incrémentées.
<Incrmnt Par :> La quantité de laquelle l'identifiant de point est incrémenté.
<Pos Curseur :> La position à laquelle le curseur est placé lorsque ENTER est appuyée dans <Id Point :> en levant des points. <Pos Curseur : Dern. caractère> signifie que le curseur est placé immédiatement à la droite du dernier caractère.
Adapte les paramètres en fonction des exigences posées.
7.
CONT (F1) enregistre le nouveau modèle d'identifiant dans la bibliothèque des modèles et retourne à CONFIGURE Bibli. modèles Id.

Exemples
d'incrémentation
Pour <Incrément : Numérique Seul.>
La partie numérique la plus à droite est incrémentée dans l'Id de point.
8.
CONT (F1) permet de revenir à CONFIGURE Modèles Identifiants.
9.
CONT (F1) permet de revenir à l'écran à partir duquel on a accédé à CONFIGURE Modèles Identifiants.
Etape Description
<ID :>
<Incrément par :>
ID point suivant
Remarques
Point994
5
Point999
Point1004
...
-
994point
5
999point
1004point
...
-
123point123
-10
123point113
L'incrémentation concerne les valeurs numériques de droite. Les incréments négatifs sont permis.
Point11
-6
Point5
Point-1
Point-7
Point-13
...
-

Pour <Incrément : AlphaNumérique>
Le caractère le plus à droite de l'ID de point est incrémenté, qu'il s'agisse d'un caractère numérique ou alphanumérique.
Abcdefghijklmn94
5
Abcdefghijklmno99 Echec de l'incrémentation d'ID de point.
L'Incrémentation échoue si l'opération entraîne la création d'un ID de point comportant plus de 16 caractères.
Abcdefghijklmno9
-5
Abcdefghijklmnop4 Echec de l'incrémentation d'ID de point
L'incrémentation négative échoue si l'incrément suivant fait passer l'ID de point dans la plage négative avec un nombre de caractères supérieur à16. Modèle
Valeur d'Incrément
ID point suivant
Remarques
Point994
5
Point999
Point99E
Point99J
...
-
994point
5
994poiny
Echec de l'incrémentation d'ID de point
Incrémentation de caractères alphanumériques (minuscules) jusqu'à z. Un nouvel ID de point doit alors être entré.
<ID :> <Incrément par :> ID point suivant Remarques

Abcdef
-5
Abcdea
AbcdeV
…
AbcdeB
Décrémentation de caractères alphanumériques (minuscules puis majuscules) jusqu'à A. Un nouvel ID de point doit alors être entré.
ABCDEB
5
ABCDEB
ABCDEG
...
Abcdez
Incrémentation de caractères alphanumériques (majuscules puis minuscules) jusqu'à z. Un nouvel ID de point doit alors être entré.
Modèle Valeur
d'Incrément
ID point suivant Remarques

16.1.4Modification d'un modèle d'identifiant
Modification d'un modèle d'identifiant
pas à pasEtape
Description
1.
2.
3.
4.
CONFIGURE Bibli. modèles Id
Mettez le modèle d'identifiant à modifier en surbrillance. Le modèle d'identifiant Heure et Date n'est pas modifiable. EDIT (F3).
5.
CONFIGURE Modif. Modèle Id
Le type de modèle d'identifiant sélectionné pour l'édition détermine la disponibilité des champs de cet écran.
•Disponibles pour le modèle d'identifiant par défaut Aucun modèle :
<Id :> Le nom du modèle d''identifiant ne peut pas être modifié puisqu'il s'agit d'un modèle par défaut.
Les autres champs de cet écran sont identiques à ceux de CONFIGURE Nouveau modèle Id. Reportez-vous à "16.1.3 Création d'un modèle d'identifiant".
•Disponibles pour un modèle d'identifiant défini par l'utilisateur :
Tous les champs de cet écran sont identiques à ceux de CONFIGURE Nouveau modèle Id. Reportez-vous à "16.1.3 Création d'un modèle d'identifiant".
Adapte les paramètres en fonction des exigences posées.

6.
CONT (F1) permet de stocker les changements puis de revenir à CONFIGURE Bibli. modèles Id.
7.
8.
Etape Description

16.1.5Suppression d'un modèle d'identifiant
Suppression d'un modèle d'identifiant
pas à pasEtape
Description
1.
2.
3.
4.
CONFIGURE Bibli. modèles Id
Mettez le modèle d'identifiant à supprimer en surbrillance.
SUPP (F4).
)
Il importe peu que le modèle d'identifiant soit en cours d'utilisation dans un jeu de configuration. Le modèle d'identifiation concerné sera reconstitué lorsque ce jeu de configuration deviendra actif.
5.
OUI (F4) permet de revenir à CONFIGURE Bibli. modèles Id.
6.
7.

16.1.6Exemple
Description
Application :
•Saisie de points présentant de nombreux identifiants différents.
•La plupart des identifiants de points nécessitent un numéro en incrément précédé d'un texte.
Objectif :
•Les premiers identifiants de point pour les points du levé sont Boul 001, Boul 002, ....
•Un autre identifiant de point utilisé durant le lever peut être saisi.
•Les identifiants de point suivants seront basés sur l'identifiant du point saisi.
•Un ID de point individuel peut être entré pour un point donné.
Condition
Le programme d'application Lever est sélectionné. Reportez-vous à "48 Lever - Informations générales" pour de plus amples informations sur Lever.
Configuration du modèle d'identifiant
pas à pasEtape
Description
1.
Reportez-vous à "16.1.3 Création d'un modèle d'identifiant". Suivez les étapes 1. à 4.
2.
CONFIGURE Nouveau modèle Id
<ID : Boul 001>

pas à pas
<Incrément : Numérique Seul.>
<Incrmnt Par :1>
<Pos Curseur : 1>
3.
CONT (F1) permet de fermer l'écran et de revenir à CONFIGURE Bibli. modèles Id.
4.
5.
CONFIGURE Modèles Identifiants
<Pts Levés : Boul 001>
6.
Etape Description
Etape
Description
1.
Reportez-vous à "48.2 Lever de points" pour accéder à LEVER Lever : Nom du Job.
2.
<Id Point : Boul 001> est présenté automatiquement.
3.
ALL (F1). <Id Point : Boul 002> est présenté automatiquement.
4.
Répétez l'étape 3. jusqu'à ce que tous les points portant l'Id Boul XXX aient été levés.

5.
Les identifiants de points suivants sont du type RouteXXXX, en commençant par Route0723.
Type Route0723 <Id Point : Route0723>.
6.
ALL (F1) <Id Point : Route0724> est présenté automatiquement.
7.
Répétez l'étape 6 jusqu'à ce que tous les points portant l'Id RouteXXXX aient été levés.
8.
L'ID de point suivant requis est BM98. Il s'applique à un seul point.
SHIFT INDIV (F5)
9.
Type BM98 <Id Pt Indiv : BM98>.
10.
ALL (F1).
Le système revient sur l'Id Point RouteXXXX.
Etape Description

16.2Paramètres d'affichage
Description
Les paramètres d'affichage définissent le paramétrage présenté sur une page de l'écran LEVER.
Quatre masques d'affichage sont définissables.
Masque 1 :
Toujours présenté sur l'écran LEVER.
Masque 2 :
Peut être présenté ou caché sur l'écran LEVER.
Masque 3 :
Peut être présenté ou caché sur l'écran LEVER.
Masque 4 :
Jamais présenté sur l'écran LEVER. Réservé aux programmes d'application.
Les paramètres de cet écran définissent la présentation des quatre masques d'affichage.
Accès
Sélectionnez Menu Principal : Config...Paramètres Lever...Paramètres Affichage.
OU
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran CONFIGURE Paramètres Affichage. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
OU
OU

CONFIGURE
Paramètres Affichage
CONT (F1)
MASQA (F3)
Pour configurer le masque d'affichage sélectionné. Reportez-vous à "CONFIGURE Définition Masque Affichage n".
Option
Description
<Masque Aff :>
Masque
1, 2, 3 ou 4
Le masque d'affichage sélectionné.
<Util. Lever :>
Sortie
Indique si le masque d'affichage est présenté ou caché en tant que page dans LEVER.

Etape suivanteSI un masque d'affichage
ALORS
n'est pas à modifier
CONT (F1) permet de fermer l'écran et de revenir à l'écran à partir duquel on a accédé à CONFIGURE Paramètres Affichage.
est à modifier
mettez le masque d'affichage en surbrillance et pressez MASQA (F3). Reportez-vous à "CONFIGURE Définition Masque Affichage n".
CONFIGURE
Définition Masque Affichage n
CONT (F1)
Pour accepter les modifications et retourner à CONFIGURE Paramètres Affichage.
EFFAC (F4)
Pour régler tous les champs sur <XXème ligne : Ligne vide>.
DEFT (F5)
Pour rappeler les paramètres par défaut.

Option
Description
<Visible :>
Oui ou Non
Présente ou cache le masque d'affichage en tant que page de l'écran LEVER.
<Lgn Fixées :>
De 0 à 5
Définit le nombre de lignes ne défilant pas sur l'écran de lever en cas d'utilisation de ce masque.
<1ère ligne :>
Sortie
Fixé à <1ère ligne : Id Point>.
<2ème ligne :> à <16ème ligne :>
L'une des options suivantes peut être sélectionnée pour chacune des lignes :
Constante Add
Le champ de sortie pour la constante d'addition du réflecteur actuellement sélectionné.
Angle Vrai
Affiche la différence d'angle horizontal entre le point arrière et la position actuelle de lunette.
Annot 1--4
Le champ de saisie pour des commentaires à stocker avec le point.
Info 01-20
Le champ de sortie pour des attributs de codes libres.
Attrib 01-20
Champ de saisie pour des attributs de codes de points.
Mode Auto
Non disponible pour SmartStation. Sélection du type Mode automatique.
MOY Max #Dist
Le champ de saisie pour un nombre maximum de mesures de distance en mode EDM moyenne.

Gisement
Le champ de sortie du gisement.
Id dernier Pt
Le champ de sortie pour l'Id Point du point arrière si la méthode Quickset a été utilisée dans le programme d'application Station.
Code
Le champ de sortie de codes libres.
Code Libre
Le champ d'entrée de codes libres.
Description
Le champ de sortie pour la description de codes.
Desc Code Libre
Le champ de sortie pour la description de codes libres.
Type Code
Champ de sortie pour type de code, par exemple code de point, code de ligne ou code de surface.
Mode EDM
Sélectionnez le mode de mesure EDM.
Type EDM
Sélectionnez le type d'EDM.
Est
Le champ de sortie pour la coordonnée Est du point mesuré.
Altitude
Le champ de sortie pour l'altitude du point mesuré.
Diff. Alti.
Le champ de sortie pour la différence d'altitude entre la station et le réflecteur.
Dist Horiz
Le champ de sortie pour la distance horizontale.
Hz
Le champ de sortie pour l'angle horizontal.
Ht Instrument
Le champ de sortie pour la hauteur d'instrument.

Ligne vide
Insertion d'une ligne vide.
Demi-ligne vide
Insertion d'une demi-ligne vide.
Argt liaison (Linework)
Une liste de sélection avec option pour marquer une ligne/surface avec un drapeau. Reportez-vous à "16.3 Codage & Argument de Liaison".
Nb. Distances
Le champ de sortie pour le nombre de distances mesurées avec le mode EDM moyenne.
Nord
Le champ de sortie pour la coordonnée Nord du point mesuré.
Exc. Trans
Le champ de saisie pour l'excentre de distance horizontale pour le point mesuré, perpendiculaire à la ligne de visée.
Exc. Alti
Le champ de saisie pour l'excentre d'altitude du point mesuré.
Exc. Long
Le champ de saisie pour l'excentre de distance horizontale dans la direction de la ligne de visée.
Mode Excentre
Sélectionnez le mode Excentre.
PPM atm
Le champ de sortie pour la valeur ppm atmosphérique.
PPM géom.
Le champ de sortie pour la valeur ppm géométrique.
PPM total
Le champ de sortie pour la valeur ppm totale.

ID Point
Le champ de saisie du numéro du point.
Réflecteur
Sélectionnez un réflecteur.
Ht Réflect.
Le champ de saisie pour la hauteur de réflecteur.
Dern-Di Rec
Le champ de sortie pour la dernière distance enregistrée.
Dist Pente
Le champ de sortie pour la distance de pente mesurée.
Est Station
Le champ de sortie pour les coordonnées Est de la station actuelle.
Hauteur Station
Le champ de sortie pour les coordonnées de hauteur de la station actuelle.
Id Station
Le champ de sortie pour l'Id de la station actuelle.
Nord Station
Le champ de sortie pour les coordonnées Nord de la station actuelle.
Dév. Std
Le champ de sortie pour l'écart-type en millimètres des distances moyennées.
Tps à Point
Le champ de sortie pour la durée écoulée entre le début et la fin de l'occupation du point. Apparaît dans le masque d'affichage pendant l'occupation du point.
V
Le champ de sortie pour l'angle vertical.
Affiche V
Sélectionnez un affichage d'angle vertical.

Etape suivanteEtape
Description
1.
CONT (F1) permet de retourner à CONFIGURE Paramètres Affichage.
2.
CONT (F1) permet de revenir à l'écran à partir duquel on a accédé à CONFIGURE Paramètres Affichage.

16.3Codage & Argument de Liaison
Description
Les paramètres dans cet écran définissent la méthode de codage pour points et lignes.
Reportez-vous à "8 Codage" pour une description complète du codage.
Accès
Sélectionnez Menu Principal : Config...Paramètres Lever...Codage.
OU
Pressez un raccourci-clavier configuré pour accéder à l'écran CONFIGURE Codage & Argt Liaison.
OU
OU
Depuis l'assistant de jeu de configuration.
Reportez-vous à "11.2 Accès au menu Gestion Jeux de Configuration".

CONFIGURE
Codage & Argt Liaison,
page Codage
CONT (F1)
PAGE (F6)
Option
Description
<Code Rapide :>
Jamais
Empêche toute utilisation du codage rapide.
On
Le codage rapide peut être utilisé et est activé.
Off
Le codage rapide peut être utilisé mais reste désactivé.

<Caractères :>
1, 2 ou 3
Disponible sauf sélection de <Code rapide : Jamais>.
Régle les nombre de chiffres les plus utilisés pour le codage rapide. Des codes rapides avec moins de chiffres peuvent toujours être utilisés. En tapant un code rapide lors d'un levé, utiliser ENTER après avoir saisi un ou deux chiffres du code rapide marque la fin de la saisie.
<Codes Libres :>
Après Point ou Avant Point
Détermine si un code libre défini avec un code rapide est stocké avant ou après le point.
Ce champ est désactivé si <Code Rapide : Jamais>.
<Attributs :>
Définit les valeurs d'attributs affichées dans certaines circonstances. Cela s'applique aussi bien au stockage qu'à l'affichage de valeurs d'attributs.
Valeurs défaut
Si elles sont disponibles, les valeurs d'attributs par défaut telles qu'enregistrées dans le job sont affichées et enregistrées.
Dernier Utilisé
Si elles sont disponibles, les dernières valeurs d'attributs utilisées telles que stockées dans le job sont affichées puis stockées.
<Attrib Oblig. :>
Tjrs Demander
L'écran XX Entrer attribut obligatoire s'affiche toujours en cas d'enregistrement de codes ayant un ou plusieurs attributs obligatoires. Les attributs de type obligatoire ou fixes ne peuvent être créés que dans LGO.

Si pas valeur
L'écran XX Entrer attribut obligatoire s'affiche seulement en cas d'enregistrement sans valeur de codes ayant un ou plusieurs attributs obligatoires. Les attributs ou les attributs de type obligatoire ne peuvent être créés que dans LGO.
Changt Code seul
L'écran XX Entrer attribut obligatoire s'affiche seulement quand un nouveau code avec un attribut obligatoire a été sélectionné.
<Codes thém. :>
Définit la méthode de codage.
Avec
liste codes
Les codes enregistrés dans la liste de codes du job peuvent être sélectionnés en tant que codes de points, de lignes ou de surfaces.
Sans
liste codes
Les codes enregistrés dans la liste de codes du job ne peuvent pas être sélectionnés en tant que codes de points, de lignes ou de surfaces. Chacun des codes doit être saisi.
<Montrer codes :>
Point seulement
Seuls les codes de point seront disponibles dans la liste de sélection pour <Code :>/<Code Point :> dans un masque d'affichage de programme d'application.

Etape suivante
PAGE (F1) permet de passer à la page Arg Liai.
CONFIGURE
Codage & Argt liaison,
page Arg Liai
Les drapeaux pour l'arrangement liaison sont définis dans cet écran. Un drapeau
•est enregistré comme propriété d'un point
•peut être exporté avec un fichier format
•est différent d'un code
Les drapeaux définis dans cet écran sont liés aux options disponibles pour <Argt Liaison :> dans un masque d'affichage d'un programme d'application. La sélection de <Argt Liaison :> dans un masque d'affichage détermine le drapeau enregistré avec un point. La disponibilité de <Argt Liaison :> dans un masque d'affichage est configuré dans CONFIGURE Définition Masque Affichage n. Reportez-vous à "9 Argument de liaison" pour plus d'informations sur l'arrangement de liaisons.
Tous les codes
Tous les codes de la liste des codes du job seront disponibles dans la liste de sélection pour <Code :>/<Code Point :> dans un masque d'affichage de programme d'application. La sélection d'un code ligne/surface ouvre une nouvelle ligne/surface.
<Attrib Chaîne :>
Liste de sélection
Disponible si <Montrer Codes : Tous les codes>.
Quand ce champ est actif, les points levés ayant le même code sont attachés en une ligne.

CONT (F1)
PAGE (F6)
Option
Description
<Début Lig :>
Saisie utilisateur
Ouvre une nouvelle ligne quand le prochain point est enregistré. Toutes les lignes ouvertes seront fermées. Il est possible d'enregistrer le point avec un code de point ou de ne pas le faire.
<3pt Cercle :>
Saisie utilisateur
Enregistre le drapeau Argument de liaison pour une courbe avec les trois prochains points mesurés et continue une ligne/surface.
<Re ouv Dern Lig :>
Saisie utilisateur
Rouvre la dernière ligne utilisée.
<Fin ligne :>
Saisie utilisateur
Ferme toutes les lignes ouvertes.
<Cont Lig/Surf :>
Saisie utilisateur
Indique qu'une ligne/surface est ouverte.

Etape suivante
PAGE (F6) permet de passer à la première page de cet écran.
<Spline :>
Saisie utilisateur
Enregistre le drapeau Argument de liaison pour le début d'un spline et continue toute ligne/surface ouverte.
<Fin Spline :>
Saisie utilisateur
Enregistre le drapeau Argument de liaison pour terminer un spline.
<Cont Spline :>
Saisie utilisateur
Indique qu'une ligne/surface est ouverte avec le type de ligne spline.
<Début Surf :>
Saisie utilisateur
Ouvre une nouvelle surface quand le prochain point est enregistré. Toutes les surfaces ouvertes seront fermées. Il est possible d'enregistrer le point avec un code de point ou de ne pas le faire.
<Re ouv Dern Surf :>
Saisie utilisateur
Rouvre la dernière surface utilisée.
<Ferme Surface :>
Saisie utilisateur
Ferme toutes les surfaces ouvertes.

16.4Excentres
Description
Les excentres peuvent être configurés et saisis. Les valeurs d'excentre s'appliquent aux points mesurés. La fonction Excentre permet à des points d'excentre d'être déterminés, par exemple lorsque le réflecteur ne peut être directement installé sur un point. Les excentres dans les axes transversal, longitudinal et/ou en altitude peuvent être définis depuis la position du réflecteur vers le point d'excentre. Toutes les données de mesure affichées et enregistrées sont en rapport avec l'excentre. Les valeurs d'excentricité de cible restent mémorisées avec <Mode Excentre : Permanent>. Les valeurs sont remises à zéro avec <Mode Excentre : Annule après REC>.
TPS12_041d3d5d6d1d2d4P1P3P0P2
P0Station
P1Position actuelle
P2Excentre
P3Excentre
d1Exc. Trans-
d2Exc. Trans +
d3Exc. Long -
d4Exc. Long +
d5Exc. Alti -
d6Exc. Alti +

)
Si configuré dans un masque d'affichage, les valeurs d'excentre apparaissent aussi sur l'écran de Lever.
Accès
Sélectionnez Menu Principal : Config...Paramètres Lever...Excentres.
OU
Appuyez sur un raccourci-clavier pour accéder à l'écran CONFIGURE Excentres. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis- clavier.
OU
OU
CONFIGURE
Excentres
CONT (F1)
EXC=0 (F5)
Pour régler tous les excentres à 0.000.

Option
Description
<Mode Excentre :>
Annule après REC
Les valeurs d'excentre sont remises à 0.000 après une mesure de point avec REC (F3) ou ALL (F1).
Permanent
Les valeurs d'excentre s'appliquent pour chaque point mesuré jusqu'à sa réinitialisation ou sa modification.
<Exc. Trans :>
Saisie utilisateur
La valeur d'excentre transversal du point visé, perpendiculaire à la ligne de visée.
<Exc. Long :>
Saisie utilisateur
La valeur d'excentre longitudinal du point visé, suivant la ligne de visée.
<Exc. Alti :>
Saisie utilisateur
La valeur d'excentre d'altitude du point visé.
Etape suivante
CONT (F1) retourne à l'écran depuis lequel l'accès à CONFIGURE Excentres s'est effectué.

16.5Vérification Cible
Description
•Il est possible de configurer l'instrument de façon à surveiller les mesures enregistrées séquentiellement et à avertir l'utilisateur si les coordonnées se trouvent à l'intérieur d'une plage définie l'une par rapport à l'autre.
•Si configuré, quand un point est enregistré, les coordonnées X,Y du point enregistré sont comparées à celles du dernier point enregistré. Si la différence est inférieure à la tolérance de position définie, un avertissement s'affiche. L'utilisateur peut alors décider d'enregistrer le point ou non.
•Si configuré, les points de visée arrière et points de station libre mesurés pendant la procédure de mise en station sont également contrôlés de cette manière.
Accès
Sélectionnez Menu Principal : Config...Paramètres Lever...Vérif Cible.
OU
Pressez un raccourci-clavier configuré pour accéder à l'écran CONFIGURE Param Vérif Cible. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis- clavier.
OU

Configuration de la
vérification de cible
CONT (F1)
Pour accepter les données et continuer.
Option
Description
<Vérif Cible :>
On
La vérification de cible est activée.
Off
La vérification de cible n'est pas activée.
<Tolérance Pos :>
Saisie utilisateur
La tolérance de position. Les unités sont définies avec Config Paramètres Généraux Unités & Formats.

Config...Paramètres Instrument... TPS1200+ 349
17Config...Paramètres Instrument...
17.1Paramètres EDM & ATR
Description
•Les paramètres sur cet écran définissent les programmes EDM - Electronic Distance Measurement - (mesure électronique de distance) et ATR - Automatic Target Recognition - recherche automatique de prisme.
•Reportez-vous à "33 Fonctions" pour de plus amples informations sur EDM et ATR.
)
•Ces descriptions s'appliquent en général aux instruments de la gamme TPS1200+.
•Les options disponibles dépendent du modèle acheté, s'il est par exemple équipé ou non d'un ATR.
Accès
Sélectionnez Menu Principal : Config...Paramètres Instrument...Paramètres EDM & ATR.
OU
Appuyez sur un raccourci-clavier pour accéder à l'écran CONFIGURE Paramètres EDM & ATR. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
OU
Appuyez sur USER.
OU
Appuyez sur SHIFT USER.

Reportez-vous à "3 Paramètres - SHIFT USER" pour de plus amples informations sur la touche SHIFT USER.
OU
CONFIGURE
Paramètres EDM & ATR
page Lever
page Mise en Station
Description
•Cet écran contient deux pages - la page Lever et la page Mise en Station.
•La page Lever et la page Station renferment des champs identiques.
•La configuration effectuée sur la page Lever s'utilise pour toutes les applications et toutes les mesures réalisées en dehors du programme d'application Mise en Station.
•La configuration effectuée dans la page Mise en Station est seulement utilisée à l'intérieur du programme d'application Mise en Station.
•Toutes les modifications de paramètres EDM & ATR opérées (par ex. via icônes, paramètres, raccourcis) pendant que le programme d'application Mise en Station est actif ont seulement un effet sur les paramètres EDM & ATR Mise en Station.
•Toutes les modifications de paramètres EDM & ATR opérées (par ex. via icônes, paramètres, raccourcis) pendant que le programme d'application Mise en Station n'est pas actif ont seulement un effet sur les paramètres EDM & ATR Lever.
•Lors de l'ouverture du programme d'application Mise en Station, les paramètres EDM & ATR Mise en Station sont actifs.
•Lors de la fermeture du programme d'application Mise en Station, les paramètres EDM & ATR Lever sont actifs.
•Les paramètres EDM et ATR Lever et Mise en Station font partie des jeux de configuration.

CONT (F1)
Pour accepter les modifications et retourner au Menu Principal du TPS1200+.
TEST (F4)
Pour accéder à l'écran CONFIGURE Test Signal/Fréquence EDM.
PAGE (F6)
Pour passer à une autre page de l'écran.
Option
Description
<Type EDM :>
Infrarouge
(IR)
Les dernières options utilisées sont définies pour tous les champs.
L'EDM IR existe pour tous les types d'instrument et permet de mesurer la distance vers un prisme ou une cible réfléchissante. IR caractérise l'EDM pouvant être utilisé avec ATR et LOCK. Pour <Mode Auto : ATR> ou <Mode Auto : LOCK> <Type EDM : InfraRouge (IR)> est réglé automatiquement. Dès que <Type EDM : InfraRouge (IR)> est sélectionné, le dernier paramètre de <Mode Auto :> utilisé par le réflecteur est réglé.

Si activé, IR s'affiche comme icône.
Rayon Laser (RL)
<Mode Auto : Aucun(e)> et <Réflecteur : Sans réflecteur> sont sélectionnés. Les dernières options utilisées sont définies dans les autres champs.
Si activé, RL s'affiche comme icône.
Long Portée (LO)
<Mode Auto : Aucun(e)> est sélectionné. Les dernières options utilisées sont restaurées dans les autres champs.
Si activé, LO s'affiche comme icône.
<Mode EDM :>
Standard
Disponible pour toutes les options <Type EDM :>.
Mesure standard de distance unique.
Si activé, STD s'affiche comme icône.
Rapide
Disponible seulement si <Type EDM : InfraRouge (IR)>.
Mesure rapide de distance unique.
Si activé, FAST s'affiche comme icône.
Tracking
Disponible sauf si <Type EDM : Long Portée (LO)>. Mesure continue de distance unique.
Si activé, TRK s'affiche comme icône.

Synchro Track
C'est le mode pour l'interpolation des mesures d'angle en mode Poursuite (tracking) IR LOCK. Contrairement au mode IR LOCK normal, où les mesures d'angles sont seulement assignées à certaines mesures de distance, SynchroTrack effectuera entre les mesures précédente et suivante une interpolation basée sur la marque de temps de la mesure EDM.
Avec cette méthode d'interpolation, une plus haute précision est disponible pour toutes les applications dynamiques (par ex. guidage d'engin).
Si activé, SYNC s'affiche comme icône.
Moyenne
Disponible pour toutes les options <Type EDM :>.
Cela permet de répéter les mesures en mode de mesure standard. La distance moyenne de <MOY n Max :> et l'écart-type pour la distance moyennée sont calculés.
Si activé, AVG s'affiche comme icône.
<MOY n Max :>
Saisie utilisateur
Disponible si <Mode EDM : Moyenne>. Le champ de saisie pour le nombre maximum de distances à moyenner, allant de 2 à 999 distances.

<Réflecteur :>
Liste de sélection
Les noms de réflecteur selon la configuration dans Menu principal : Gestion...Réflecteurs.
<Constante Add :>
Sortie
La constante d'addition active enregistrée avec le réflecteur sélectionné.
<Mode Auto :>
Aucun(e)
Les mesures se font sans ATR.
ATR
Positionnement sur des prismes statiques.
LOCK
Non disponible pour SmartStation. L'instrument s'accroche à un prisme et le suit.
<Plui& Brouilar :>
Liste de sélection
•Paramètres ATR.
Normal
•Le mode normal est activé.
Vis bas On
•Le mode faible visibilité est activé. Augmente les performances de mesure de l'instrument quand les conditions météorologiques sont défavorables. Option seulement disponible lorsque le mode ATR ou LOCK est activé.
•Ce mode est automatiquement désactivé à la mise hors tension de l'instrument.
•Ce mode a un effet considérable sur la plage (restriction à 100-150 m).
Vis bas tjs On
•Le mode faible visibilité est activé en permanence.

Etape suivanteSI EDM
ALORS
ne doit pas être testé
CONT (F1) ferme l'écran et retourne au Menu Principal du TPS1200+.
doit être testé
TEST (F4) pour tester la puissance et la fréquence du signal EDM.
Dist Courte On
•Le mode courte portée est activé.
•Ce mode est conçu pour effectuer des levés à une courte distance de l'instrument (jusqu'à 60-80 m). Dans ces conditions, le mode LOCK est considérablement stabilisé.
•Ce mode est automatiquement désactivé à la mise hors tension de l'instrument.
"Dist Crte tjs On
•Le mode courte portée est activé en permanence.

17.2Fenêtre de recherche
Description
•Les paramètres de cet écran définissent la taille des fenêtres de recherche pour les prismes. Les prismes peuvent être recherchés par ATR dans une fenêtre ATR ou par PowerSearch dans une fenêtre PS.
•Reportez-vous à "33.2 Méthodes de recherche de prisme" pour de plus amples informations.
Accès
Sélectionnez Menu Principal : Config...Paramètres Instrument...Fenêtre de recherche.
OU
Appuyez sur un raccourci-clavier pour accéder à l'écran CONFIGURE Fenêtre recherche.
OU
Appuyez sur USER.
OU

CONFIGURE
Fenêtre recherche,
page Fenêtre PS
CONT (F1)
NOUV (F2)
Pour définir une nouvelle fenêtre de recherche PowerSearch.
CENTR (F4)
Pour centrer la fenêtre PowerSearch vers la position actuelle de lunette.
VISU (F5)
Pour placer la lunette vers les coins de la fenêtre PowerSearch.
PAGE (F6)
Option
Description
<Fenêtre PS :>
On
PowerSearch cherche dans la fenêtre définie.
Off
PowerSearch cherche de 0° à 360° avec ±20 gon par rapport à l'horizon.
<Hz gche :>
<Hz droit :>
<V haut :>
<V bas :>
Sortie
Les limites gauche, droite, supérieure et inférieure de la fenêtre PowerSearch.

Etape suivante
PAGE (F6) permet de passer à la page de la Fenêtre ATR.
CONFIGURE
Fenêtre recherche,
page Fenêtre ATR
CONT (F1)
DEFT (F5)
Pour rappeler les paramètres par défaut de la fenêtre ATR.
PAGE (F6)
<Dist min :>
Min et de 25 m à 175 m
La distance minimale de la plage de recherche pour la fenêtre PS à définir.
<Dist max :>
De 25 m à 175 m et Max
La distance maximale de la plage de recherche pour la fenêtre PS à définir.

Option
Description
<Recherche Hz :>
Saisie utilisateur
La dimension horizontale de la fenêtre.
<Recherche V :>
Saisie utilisateur
La dimension verticale de la fenêtre.
Etape suivante
CONT (F1) retourne au Menu Principal du TPS1200+.

17.3Recherche automatique de prisme
Description
•Les paramètres sur cet écran définissent le comportement de la recherche automatique de prisme après une perte de cible en mode LOCK.
•Reportez-vous à "33 Fonctions" pour de plus amples informations sur ATR, PowerSearch, LOCK et le comportement en mode automatique.
Accès
Sélectionnez Menu Principal : Config...Paramètres Instrument...Recherche auto de prisme.
OU
Appuyez sur un raccourci-clavier pour accéder à l'écran CONFIGURE Recherche automatique de prisme. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
OU
Appuyez sur USER.
OU

CONFIGURE
Recherche automatique de prisme
CONT (F1)
DEFT (F5)
Pour rappeler les paramètres par défaut.
Option
Description
<Prévision :>
De 1 s à 5 s
Si la cible est perdue en <Mode Auto : LOCK>, le trajet du réflecteur est prévu pendant un intervalle défini en secondes.
<Chercher avec :>
Pas de recherche
N'effectue pas de recherche après la prévision.
ATR
Effectue une recherche après la prévision par ATR dans une fenêtre ATR dynamique.

Etape suivante
CONT (F1) ferme l'écran et retourne au Menu Principal du TPS1200+.
PS
Effectue une recherche après la prévision par PowerSearch. Avec <Fenêtre PS : On>, il y a une recherche dans la fenêtre PS et avec <Fenêtre PS : Off>, il y a une recherche dans la fenêtre PS dynamique.
Dernier Point
Si la cible a été perdue en <Mode Auto : LOCK>, l'instrument retourne au dernier point enregistré. Le champ visuel est désactivé lors du repositionnement de l'instrument.

17.4Corrections TPS
Description
•Les paramètres de cet écran définissent les ppm atmosphérique, géométrique et la réfraction. La valeur de ppm géométrique peut également se déterminer grâce à un calcul de résection.
•Pour les programmes d'application standard, la distance est corrigée à cause des influences atmosphériques. La correction géométrique et les altérations dues à la projection sont réglées à 0.00. Les altitudes sont réduites avec le coefficient de réfraction standard. Caractéristiques techniques relatives aux informations sur les calculs.
•Reportez-vous au Manuel de l'utilisateur TPS1200+ pour de plus amples informations.
Accès
Sélectionnez Menu Principal : Config...Paramètres Instrument...Corrections TPS.
OU
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran CONFIGURE Corrections TPS.
OU
Appuyez sur USER.
OU

CONFIGURE
Corrections TPS,
page PPM Atmo.
Les corrections de distance atmosphérique sont dérivées de la température de l'air sec, la pression atmosphérique ou l'altitude au-dessus du niveau moyen de la mer et relatives à l'humidité de l'air et à la température de bulbe humide.
CONT (F1)
P<>E (F3)
Pour changer <Pression Atmo. :> en <Elév. sur NMM :> et revenir.
%<>T ’ (F4)
Pour changer <Humidité Rel. :> en <Temp. humide :> et revenir.
PPM=0 (F5)
Pour régler <PPM Atmo. : 0.0>.
PAGE (F6)
Option
Description
<Température :>
Saisie utilisateur
Définit la température.
<Pression Atmo. :> ou <Elév. sur NMM :>
Saisie utilisateur
Règle la pression atmosphérique ou l'altitude au- dessus du niveau moyen des mers selon la sélection.

Etape suivante
PAGE (F6) permet de passer à la page PPM Géom..
CONFIGURE
Corrections TPS,
page PPM Géom
•La correction de la distance géométrique (ppm géométrique) est dérivée de la distorsion de la projection cartographique (ppm projection cartographique), de la correction de hauteur au-dessus du datum de référence (ppm altimétrique) et d'une correction individuelle (ppm individuel).
•Le calcul ppm de projection cartographique se fonde sur la formule utilisée pour la projection transversale de Mercator. Il utilise les facteurs suivants : le facteur d'échelle de la ligne du méridien central de projection, Gauss-Krüger = 1.0, UTM = 0.9996, etc. et l'excentre par rapport à la ligne de projection.
•Le calcul de la ppm altimétrique se base sur la hauteur de l'instrument au-dessus du datum de référence. En général c'est la hauteur au-dessus du niveau moyen des mers (NMM).
<Humidité Rel. :> ou <Temp. humide :>
Saisie utilisateur
Règle l'humidité relative de l'air ou la température humide selon la sélection.
<PPM Atmo :>
Saisie utilisateur ou Sortie
La correction atmosphérique en ppm est définie ou calculée à partir des valeurs ci-dessus.

CONT (F1)
PPM=0 (F5)
Pour régler <ppm géométrique : 0.0>.
Seulement disponible si <Facteur Ech : Manuel>.
PAGE (F6)
Option
Description
<Facteur Ech. :>
Liste de sélection
Pour un calcul manuel ou automatique de la valeur ppm géométrique.
Manuel
La valeur ppm géométrique est calculée manuellement.
Automatique
La valeur ppm géométrique est calculée automatiquement
<Facteur Echelle :>
Saisie utilisateur
L'échelle sur le méridien central.
<Distance au MC :>
Saisie utilisateur
Le décalage par rapport au méridien central.

<Altér.linéaire :>
Sortie
La valeur ppm pour la projection cartographique. Si cette valeur ne peut être calculée, ----- s'affiche et est ignoré dans le calcul de la valeur ppm géométrique.
<Altitude :>
Saisie utilisateur
La hauteur de la station d'instrument au-dessus du datum de référence.
<PPM alti. :>
Sortie
La valeur ppm altimétrique calculée de <Altitude :>.
<ppm Altitude:>
Sortie
La valeur ppm altimétrique est calculée à partir des coordonnées d'altitude de la station TPS courante enregistrées dans la RAM système. Si cette valeur ne peut être calculée, ----- s'affiche et est ignoré dans le calcul de la valeur ppm géométrique.
Seulement disponible si <Facteur Ech : Automatique>.
<PPM individuel :>
Saisie utilisateur
La valeur ppm individuelle.
<PPM Geom. :>
Sortie
Pour <Facteur Ech. : Manuel> :
PPM géométrique =
Altér.linéaire + PPM alti. + PPM individuel.
Pour <Facteur Ech. : Automatique> :
PPM géométrique =
Altér.linéaire + PPM Alti.

Méthode de calcul additionnelle pour la valeur ppm géométrique
La valeur de ppm géométrique peut également se déterminer avec un calcul de résection. Le facteur d'échelle de la résection est utilisé pour <PPM individuel :>. PPM individuel=(s- 1)*106.s = 1+ppm*10-6. La valeur <PPM géométrique :> est calculée comme suit :
•<Facteur Echelle : 1>
•<Facteur Echelle : 0>
•<Altér.linéaire : 0> et
•<Altitude : 0>.
Calcul automatique de la valeur PPM géométrique
Si <Facteur Ech : Automatique>
•Les valeurs ppm pour <Altér.linéaire>, <PPM Alti> et <PPM Geom> sont calculées automatiquement. Les coordonnées de la station d'instrument courante stockées dans la RAM système sont utilisées, basées sur le système de coordonnées courant.
•A chaque accès à un programme d'application, la valeur ppm géométrique est calculée automatiquement. Les coordonnées de la station d'instrument courante stockées dans la RAM système sont utilisées (elles peuvent avoir été mises à jour), basées sur le système de coordonnées actif (qui peut avoir changé). De cette manière, l'utilisateur travaille toujours avec la valeur ppm géométrique correcte.
•Quand le système de coordonnées WGS84 ou <Aucun> a été choisi, alors la valeur ppm géométrique ne peut être calculée automatiquement. Une boîte de message s'affichera pour permettre à l'utilisateur d'entrer les valeurs ppm manuellement ou d'accepter les valeurs ppm 0.
Etape suivante
PAGE (F6) permet de passer à la page Réfraction.

CONFIGURE
Corrections TPS,
page Réfraction
La correction de la réfraction est prise en compte au moment du calcul de la dénivelée. Reportez-vous au Manuel de l'utilisateur TPS1200+ pour de plus amples informations.
CONT (F1)
DEFT (F5)
Règle <Correction : On> et <Coeff Réf (k) : 0.13>.
PAGE (F6)
Option
Description
<Correction :>
On ou Off
La correction de réfraction est appliquée aux mesures.
<Coeff Réf.(k) :>
Saisie utilisateur
Disponible si <Correction : ON>.Le coefficient de réfraction à utiliser pour le calcul.
Etape suivante
CONT (F1) permet de retourner à l'écran depuis lequel l'accès à CONFIGURE Corrections TPS s'est effectué.

17.5Compensateur
Description
Le compensateur et la correction Hz peuvent être désactivés si des données brutes sont à afficher et à enregistrer.
Accès
Sélectionnez Menu Principal : Config...Paramètres Instrument...Compensateur.
OU
Appuyez sur un raccourci-clavier pour accéder à l'écran CONFIGURE Compensateur.
OU
Appuyez sur USER.
OU
OU
ICONES.

CONFIGURE
Compensateur
CONT (F1)
Option
Description
<Compensat. :>
On
Les angles verticaux se réfèrent à la verticale. L'angle horizontal est corrigé pour les erreurs d'inclinaison transversale si <Correc-Hz : On>.
Off
Les angles verticaux se réfèrent à l'axe principal vertical.
<Correc-Hz :>
On
Les angles horizontaux sont corrigés pour les erreurs de ligne de visée, d'axe de basculement et si <Compensateur : On> pour les erreurs d'inclinaison transversale.
Off
Les angles horizontaux ne sont pas corrigés.
Etape suivante

17.6Id Instrument
Description
•Les paramètres de cet écran définissent le numéro d'identification de l'instrument. Ce numéro est utilisé pour créer des noms de fichiers.
•A l'aide des fichiers format, l'Id Instrument peut être indiqué avec des données issues de l'instrument. Ainsi, on peut savoir quel instrument a effectué telles mesures.
Accès
Sélectionnez Menu Principal : Config...Paramètres Instrument...Id Instrument.
CONFIGURE
Id Instrument
CONT (F1)
DEFT (F5)
Pour rappeler l'Id instrument par défaut.

Option
Description
<Id Instrument :>
Saisie utilisateur
Règle un numéro de quatre chiffres servant de numéro d'identification de l'instrument. Par défaut, ce sont les quatre derniers chiffres du numéro de série qui sont utilisés.
Etape suivante

17.7Accessoires de lunette
Description
Le paramétrage de cet écran permet de restreindre le mouvement motorisé à une certaine partie du cercle horizontal ou du cercle vertical, étant donné que les accessoires de lunette et de lentille utilisées peuvent gêner une rotation complète de la lunette. Les fonctions de positionnement générales sont limitées aux valeurs configurées.
Accès
Sélectionnez Menu Principal : Config...Paramètres Instrument...Accessoires: Définir limites.
CONFIGURE
Accessoires de lunette,
page Limite Hz
CONT (F1)
NOUV (F2)
Pour définir de nouvelles limites horizontales pour la rotation de l'instrument.
VISU (F5)
Pour définir de nouvelles limites horizontales pour la rotation de l'instrument.

Option
Description
<Hz Début :>
<Hz Fin :>
Sortie/Saisie utilisateur
Les limites à l'intérieur desquelles l'instrument peut tourner.
<Util Limite :>
Oui
La rotation de l'instrument est limitée à la fenêtre définie.
Non
L'instrument tourne sans restrictions, de 0 à 400 gon.
Etape suivante
PAGE (F6) retourne à la page Limite V.
CONFIGURE
Accessoires de lunette,
page Limite V
CONT (F1)
NOUV (F2)
Pour définir de nouvelles limites verticales pour la rotation de la lunette.
VISU (F5)
Pour positionner la lunette sur les limites de rotation.

Option
Description
<V Début :>
<V Fin :>
Sortie/Saisie utilisateur
La plage verticale de la fenêtre dans laquelle l'instrument est autorisé à tourner la lunette. La valeur de la limite actuelle se réfère à la lecture verticale de la direction actuelle de la ligne de visée.
<Util Limite:>
Aucun(e)
La lunette tourne sans restrictions, de 0 à 400 gon.
Oculaire
Le mouvement de la lunette est limité par les limites enregistrées pour les accessoires d'oculaire.
Objectif
Le mouvement de la lunette est limité par les limites enregistrées pour les accessoires d'objectif.
Ocul & objectif
Le mouvement de la lunette est limité par la combinaison des deux zones à la plus petite plage verticale.
Etape suivante

Config...Paramètres Généraux TPS1200+ 377
18Config...Paramètres Généraux
18.1Mode Assistant
Description
Les paramètres de cet écran définissent le comportement de l'assistant de jeu de configuration.
Accès
Sélectionnez Menu Principal : Config...Paramètres Généraux...Mode Assistant.
ou
CONFIGURE
Mode Assistant
CONT (F1)
Pour accepter des modifications et retourner au Menu Principal du TPS1200+ ou pour continuer avec l'écran suivant dans l'assistant du jeu de configuration.
LISTE (F6)
Pour accéder à CONFIGURE Accès Rapide. Liste tous les écrans au sein d'un jeu de configuration. Permet d'accéder à ces écrans individuels et de modifier les paramètres.

Option
Description
<Mode Assisté :>
Tous les écrans
Tous les écrans de configuration sont affichés dans l'assistant de jeu de configuration. Les écrans de configuration des programmes d'application ne sont pas inclus. Ils peuvent être configurés au sein de chacun des programmes d'application.
Mode Réduit
Un jeu réduit d'écrans est affiché dans l'assistant du jeu de configuration.
Etape suivante
CONT (F1) retourne au Menu Principal du TPS1200+ ou continue avec l'écran suivant au sein de l'assistant du jeu de configuration.

18.2Raccourcis et USER
Description
Les paramètres de cet écran assignent une certaine fonction, un écran ou un programme d'application à chacun des premier et second niveaux des raccourcis-clavier et à la touche USER. Reportez-vous à "2 Touches configurables" pour de plus amples informations sur les raccourcis-clavier et la touche USER.
Accès
Sélectionnez Menu Principal : Configuration...Paramètres généraux...Raccourcis et USER.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran CONFIGURE Configuration Raccourcis. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
ou
ou
ou
Maintenez la pression sur la touche du raccourci pendant deux secondes. Ceci est également possible après avoir appuyé sur SHIFT.

CONFIGURE
Configuration Raccourcis,
page F7-F12
Pour configurer le premier niveau des raccourcis-clavier.
CONT (F1)
Pour accepter les modifications et retourner à l'écran depuis lequel cet écran a été appelé.
PAGE (F6)
Option
Description
<F7 :> à <F12 :>
Liste de sélection
Tous les écrans, fonctions ou programmes d'application assignés à une certaine touche.
Etape suivante
PAGE (F6) passe à la page Shift F7-F12.

CONFIGURE
page Shift F7-F12
Pour configurer le second niveau des raccourcis-clavier.
La fonctionnalité de cette page est identique à celle de F7-F12. Champ
Option
Description
<F7 :> à <F10 :>
Liste de sélection
Tous les écrans, fonctions ou programmes d'application assignés à une certaine touche.
<F11:>
Sortie
Les paramètres d'éclairage, d'affichage, de bips et de texte peuvent être modifiés. Reportez-vous à "18.5 Eclairage, Affichage, Bip, Texte".
<F12:>
Sortie
La nivelle électronique est affichée. Reportez-vous à "31.7 ETAT : Nivelle & Pb Laser".
Etape suivante
PAGE (F6) passe à la page Menu USER.

CONFIGURE
page Menu USER
CONT (F1)
PAGE (F6)
Option
Description
De <1 :> à <9 :>
Liste de sélection
Tous les écrans, fonctions ou programmes d'application qui peuvent être assignés aux lignes individuelles dans le menu défini par l'utilisateur.
Etape suivante

18.3Unités et Formats
Description
Les paramètres de cet écran définissent
•les unités de tous les types de données présentés
•des informations relatives à certains types de données
•l'ordre d'affichage des coordonnées.
Accès
Sélectionnez Menu Principal : Config...Paramètres GénérauxUnités et Formats.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran CONFIGURE Unités et Formats. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
ou
ou

CONFIGURE
Unités et Formats,
page Unités
CONT (F1)
PAGE (F6)
Option
Description
<Unité Dist :>
Les unités présentées dans tous les champs contenant des distances et des coordonnées.
Mètre (m)
Mètres [m]
Int Ft (fi)
Pied international [fi], enregistré en US Feet
Int Ft/Inch (fi)
Pied international [fi], pouces et 1/8 pouce (0' 00 0/8 fi), enregistrés en US feet
US Ft (ft)
US Feet [ft]
US Ft/Inch (ft)
US Feet, pouces et 1/8 pouce (0' 00 0/8 fi) [ft]

<Décimale D :>
De Aucune à 4 Décimales
Le nombre de places pour les décimales affichées pour tous les champs de distance et coordonnée. Cette option ne concerne que l'affichage des données et non leur exportation ou leur stockage. Les options disponibles dépendent de la configuration <Unité Dist : >.
<Unité Angle :>
400 gon, 360 ° ' ", 360° décimaux ou 6400 mil
Les unités affichées pour tous les champs d'angle et coordonnée. D'autres paramètres peuvent être définis dans la page Angle.
<Décimale A :>
Le nombre de décimales présentées dans les champs contenant des valeurs angulaires et des coordonnées. Cette option ne concerne que l'affichage des données et non leur exportation ou leur stockage.
De 2 Décimales à 4 Décimales
Disponible pour <Unité Angle : 400 gon> ou <Unité Angle : 360° décimaux>.
De 1 Décimale à 3 Décimales
Disponible pour <Unité Angle : 6400 mil>.
1’’, 5’’, 10’’, 60’’
Disponible pour <Unité Angle : 360 ° ’ ’’>.
<Pente :>
Le format de saisie et de sortie pour les pentes.

Etape suivante
PAGE (F6) permet de passer à la page Angle. Reportez-vous au paragraphe "CONFIGURE Unités et Formats, page Angle".
H/V
La distance horizontale par distance verticale.
V/H
La distance verticale par distance horizontale.
% (V/H * 100)
La distance verticale par distance horizontale, exprimée en pourcentage.
Angle Elévation
L'angle d'élévation.
<Surface :>
m2, Int Acres, US Acres, Hectares (ha), fi2 ou ft2
Les unités présentées dans les champs contenant des mesures de surfaces.
<Unité Temp :>
Celsius (°C) ou Fahrenheit (°F)
Les unités affichées pour tous les champs relatifs à la température.
<Unité Pres :>
mbar, mmHg, Inch Hg (inHg), hPa ou psi
Les unités présentées dans les champs contenant des mesures de pression.
psi = livres par pouce carré.

CONFIGURE
Unités et Formats,
page Angle
CONT (F1)
Pour accepter les modifications et retourner à l'écran depuis cet écran a été ouvert.
PAGE (F6)
Option
Description
<Réf.Direc. :>
Azimut Nord, Azimut Sud, Nord Antihoraire ou Gisement
Règle la direction de différence ainsi que la direction depuis laquelle les azimuts sont calculés.
Pour <Réf.Direc. : Gisement>, les champs Azimut/Gisement dans d'autres écrans sont appelés <Gisement :>. NE, NO, SE et NO indiquent le quadrant du gisement.

GPS12_084NNENWSESW
Pour toutes les autres options, les champs d'azimut/gisement dans d'autres écrans sont appelés <Azimut :>.
<Affiche V :>
Zénith
V = 0 au zénith.
Elévation
V = 0 angle d'élévation horizontal. Les angles V sont positifs au-dessus de l'horizon et négatifs au- dessous.
Pente %
V = 0 horizontal. Les angles V sont exprimés en % et sont positifs au-dessus de l'horizon et négatifs au- dessous.

Etape suivante
PAGE (F6) permet de passer à la page de l'Heure. Reportez-vous au paragraphe "CONFIGURE Unités et Formats page Heure".
<Mode V :>
FIXE après DIST
L'angle vertical est fixé après une mesure de distance avec DIST (F2), tandis que l'angle horizontal est actualisé en continu avec le mouvement de la lunette.
Libre après DIST
L'angle vertical est actualisé en continu avec le mouvement de la lunette.
)La hauteur active de réflecteur est appliquée au calcul de l'altitude des points inaccessibles. La hauteur de réflecteur doit être réglée à zéro pour afficher et enregistrer l'altitude du point inaccessible ciblé.
<Face I :>
Moteur Hz droite
La commande horizontale sur la droite.
Moteur Hz gauche
La commande horizontale sur la gauche.

CONFIGURE
Unités et Formats
page Heure
CONT (F1)
PAGE (F6)
Option
Description
<Format Heure :>
24 heures ou
12 heures
Le mode de présentation de l'heure dans les champs contenant des valeurs horaires.
<Format Date :>
Jour.Mois.Année, Mois.Jour.Année ou Année.Mois.Jour
Il s'agit de la façon d'afficher la date dans les champs en rapport.
Etape suivante
PAGE (F6) permet de passer à la page du Format. Reportez-vous au paragraphe "CONFIGURE Unités et Formats, page Format".

CONFIGURE
Unités et Formats,
page Format
CONT (F1)
Pour accepter les modifications et retourner à l'écran depuis lequel cet écran a été ouvert.
PAGE (F6)
Option
Description
<Format Grille :>
Est, Nord ou Nord, Est
L'ordre dans lequel sont affichées les coordonnées planimétriques dans tous les champs. L'ordre dans les masques d'affichage dépend des paramètres fixés par l'utilisateur.
<Format Géograph :>
Lat, Long ou Long, Lat
L'ordre dans lequel sont affichées les coordonnées géodésiques dans tous les champs. L'ordre dans les masques d'affichage dépend des paramètres fixés par l'utilisateur.
Etape suivante

18.4Langue
Description
Le paramètre défini sur cet écran établit la langue utilisée par l'interface de l'instrument. Trois versions linguistiques différentes de l'interface utilisateur peuvent être mémorisées simultanément sur l'instrument - la version anglaise et deux autres versions. Il est impossible de supprimer la version anglaise. Reportez-vous à "25.2 Langue système".
Accès
Sélectionnez Menu Principal : Config...Paramètres GénérauxLangue.
CONFIGURE
Langue sur Instrument
CONT (F1)
SUPP (F4)
Pour supprimer la langue en surbrillance.

Description des champsColonne
Option
Description
<Langue :>
Liste de sélection
Règle la langue.
La langue sélectionnée est utilisée pour le logiciel du système. Si une langue n'est pas disponible pour le logiciel du système, la version anglaise sera utilisée à sa place.
Les programmes d'application sont exécutés dans la langue dans laquelle ils ont été chargés.
Etape suivante

18.5Eclairage, Affichage, Bip, Texte
Description
Les paramètres de cet écran permettent de configurer les éclairages et l'aspect de l'écran, d'activer/désactiver le signal sonore et de définir le comportement des touches.
Accès
Sélectionnez Menu Principal : Config...Paramètres GénérauxEclairage, Affich, Bip, Texte.
ou
Pressez SHIFT F11.
CONFIGURE
Eclairage, Affichage, Bips, Clavier,
page Eclair.
CONT (F1)
PAGE (F6)

Option
Description
<LaserRouge :>
On ou Off
Allume ou éteint le laser rouge de l'EDM RL.
<EGL :>
On ou Off
Allume ou éteint l'éclairage guide (EGL).
Ce champ est seulement disponible si l'EGL est monté
<Guide Laser :>
On ou Off
Allume ou éteint le guide laser (GUS74).
Ce champ est seulement disponible si le dispositif GUS74 est monté
<Intensité :>
De 0 % à 100%
Règle immédiatement l'intensité de l'auxiliaire EGL/du guide laser à l'aide des flèches droite et gauche.
<Réticule :>
On ou Off
Active ou désactive l'éclairage du réticule.
<Intensité :>
De 0 % à 100 %
Règle l'intensité de l'éclairage du réticule à l'aide des flèches droite et gauche.
Etape suivante
PAGE (F6) permet de passer à la page Affich..

CONFIGURE
page Affich.
Cette page indique les paramètres d'affichage de l'instrument TPS1200+.
CONT (F1)
CALIB (F5)
Pour calibrer l'écran tactile.
PAGE (F6)
Option
Description
<Ecran Tactile :>
On ou Off
Active ou désactive l'écran tactile.
<Bip Ecran :>
Off, Faible ou Fort
Commande le signal émis lors d'un contact avec l'écran tactile.
<Eclair. Ecran :>
Tjrs Actif, Actif pdt 1 min, Actif pdt 2 min, Actif pdt 5 min
Commande l'activation de l'éclairage et s'il est activé, sa durée. Cette commande est effective une fois la touche appuyée.

Etape suivante
PAGE (F6) permet de passer à la page Bips.
CONFIGURE
page Bips
CONT (F1)
PAGE (F6)
<Eclair.Touche :>
Off, Idem Ecran ou Tjrs Actif
Commande l'éclairage du clavier.
<Luminosité :>
De 1 à 5
Pour ajuster la luminosité de l'écran.

Option
Description
<Bip Erreur :>
Off, Faible ou Fort
Définit le bip des signaux d'avertissement acoustiques sur l'instrument TPS1200+.
<Avert bip RX :>
Off, Faible ou Fort
Définit le bip des signaux d'avertissement acoustiques sur le contrôleur RX1200.
<Bip Touches :>
Off, Faible ou Fort
Définit l'émission d'un bip à la pression d'une touche de l'instrument TPS1200+.
<Bip Touch RX :>
Off, Faible ou Fort
Définit l'émission d'un bip à la pression d'une touche du contrôleur RX1200.
<Bip Hz :>
On ou Off
Active ou désactive le signal sonore de secteur Hz. L'instrument émet un signal sonore dans une plage de 5 gon/4°30’ du secteur défini, émet un long signal sonore dans une plage de 0.5 gon/27’ et n'émet rien dans une plage de 0.005 gon/16’’.
<Angle Secteur :>
Saisie utilisateur
Le champ de saisie pour l'angle de secteur au sein duquel un signal sonore doit être émis.
Etape suivante
PAGE (F6) permet de passer à la page du Clavier.

CONFIGURE
page Clavier
CONT (F1)
PAGE (F6)
Option
Description
<Répet. Touche :>
Saisie utilisateur
Le délai de répétition de frappe est le temps s'écoulant entre la pression initiale de la touche et le début de la répétition de la frappe. Par exemple, en mode numérique, appuyez sur 1 et maintenez la pression. A l'écran : 1 - intervalle - 11111111111. En mode alpha, le curseur reste sur un champ et défilent alors les caractères disponibles : S - intervalle - T U 7 S T U 7.
Intervalle entre la première pression de touche et la répétition de touche. Les touches alphanumériques, numériques, CE ou flèche sont dans tous les écrans généraux décalées selon l'intervalle précisé.

Etape suivante
PAGE (F6) permet de passer à la page suivante.
<Mode αNum :>
Touches F1- F6 ou Pavé Numérique
La saisie alphanumérique peut s'effectuer via des touches de fonctions ou des touches numériques.
<Type Alpha :>
Jusqu'à 6 possibilités
Disponible si <Mode αNum : Touches F1-F6>. Règle le nombre de caractères supplémentaires disponibles via αNUM ou sur F1-F6 dès qu'une saisie est effectuée.
Les choix dépendent des jeux de caractères chargés et de la langue configurée pour être utilisée par l'instrument.

18.6Allumage/Extinction
Description
•Les paramètres de cet écran définissent :
•l'écran de démarrage de l'instrument
•le comportement de l'instrument et de la SmartAntenne à la mise sous/hors tension
•un code PIN devant être saisi au démarrage de l'instrument
Démarrage
•L'écran d'accès au démarrage de l'instrument peut être configuré.
Extinction
•Après une panne de courant, et une fois celle-ci rétablie, l'instrument retrouve l'écran sur lequel vous travailliez avant que la panne ne se produise. Après le redémarrage, l'instrument retrouve le même fichier et le même jeu de configuration qu'avant la panne. Si le fichier ou le jeu de configuration n'est pas disponible, c'est le premier de la liste qui est utilisé.
•Vous pouvez rencontrer deux types de panne de courant :
•Une perte d'alimentation soudaine :
La batterie interne ou externe est retirée
•Une perte d'alimentation graduelle :
La batterie interne ou externe se vide naturellement

Code PIN
•Une protection par numéro d'identification personnel (Personal Identification Number, PIN) peut être activée. Type
Description
Protection PIN active
L'instrument affiche une invite pour entrer le code PIN
•après le démarrage.
•lors du changement du code PIN dans CONFIGURE Démarrage/Extinction.
Génération de code PIN
Par l'utilisateur.
Tentatives tolérées de saisie du code PIN
Cinq. Après cinq saisies incorrectes, un code de déblocage personnel (Personal UnblocKing code, PUK) doit être saisi.
Génération de code PUK
•Par Leica Geosystems.
•Pour un récepteur intégrant la version firmware 2.10 ou une version ultérieure, le code PUK est livré avec le récepteur.
•En cas d'utilisation d'instruments dont la version firmware est antérieure à v2.10, veuillez contacter une représentation Leica pour obtenir un code PUK.
Accès
Sélectionnez Menu Principal : Config...Paramètres Généraux...Allumage/Extinction.
ou

CONFIGURE
Démarrage/Extinction, page Démarrage/ Extinction
CONT (F1)
Option
Description
<Ecran début :>
Liste de sélection
Définit le premier écran qui apparaît au moment de l'allumage de l'instrument.
<Arrêt Capteur :>
Règle le comportement au moment de l'extinction de l'instrument.
Avec Confirmation
Demande de confirmer l'extinction de l'instrument.
Directement
L'instrument s'éteint immédiatement sans confirmation.

Etape suivante
PAGE (F6) permet de passer à la page PIN Code.
<Mode :>
Arrêt
L'instrument s'éteint après une période de non-activité, sur un intervalle de temps défini dans <Après temps :>.
Rester sur ON
L'instrument ne s'arrête pas automatiquement.
<Après temps :>
Saisie utilisateur
Disponible sauf si <Mode : Rester sur ON>. Nombre de minutes au bout desquelles l'instrument s'éteindra.
<Off :>
Liste de sélection
Cette option détermine le moment de désactivation de la SmartAntenne. Le temps sélectionné est activé chaque fois que la SmartStation quitte le mode GPS.
Cette option est directement liée à la fonction <Off :> dans le menu CONFIGURE Observations brutes.
Reportez-vous à "22.6 Enregistrement de données brutes" pour plus de détails.
<Allumé :>
Si appareil là
Les périphériques connectés au port 2 seront automatiquement mis sous tension.
Si ATX trouvée
La SmartAntenne connectée au port 2 sera automatiquement mise sous tension.

CONFIGURE
Démarrage/Extinction
page PIN Code
•La présentation de cet écran varie en fonction du paramétrage de l'option <Utilisez PIN :>
<Utilisez PIN : Non>
<Utilisez PIN : Oui>
Aucun code PIN n'a été défini.
Un code PIN a été défini.
•La protection par code PIN peut être activée.
•Le code PIN doit être entré pour le changement des paramètres sur cette page.
•Un code PIN peut alors être saisi.
•La protection par code PIN peut alors être désactivée.
•Ou le code PIN peut être changé.

Option
Description
Utilisez PIN
Oui ou Non
Active la protection par code PIN. Ce paramétrage ne fait pas partie du jeu de configuration.
Nouveau PIN
Saisie utilisateur
Le code PIN doit être un nombre ayant entre quatre et six chiffres.
Code PIN
Saisie utilisateur
Le code PIN défini antérieurement sur cette page. Il est possible d'effectuer cinq tentatives de saisie du code PIN. Si elles échouent, il faut saisir le code PUK. Reportez-vous à "1 Protection de l'instrument par code PIN".
Changez PIN
Oui ou Non
Active <Nouveau PIN :> pour saisir un nouveau code PIN.
Etape suivante

Interfaces, ports, périphériques TPS1200+ 407
19Interfaces, ports, périphériques
19.1Concept général
TerminologieTerme
Description
Interface
Les procédures, codes et protocoles permettant à deux entités d'interagir pour échanger des données. Chaque interface dispose d'un nom d'affichage explicite qui permet de bien distinguer les interfaces.
Port
Une connexion utilisée par un périphérique séparé pour communiquer avec l'instrument.
Périphérique
Le matériel relié au port choisi.
Concept
Tableau
Ce tableau donne un aperçu de l'interaction entre une interface, un port et un périphérique. Concept
Exemple
Interface
Quel type d'informations sont transmises entre l'instrument et le périphérique ?
Mode RCS
Port
Quel port est utilisé pour relier le périphérique à l'instrument ?
Port 2 (î)

Ecran
L'écran récapitule l'ensemble des interfaces avec le port et le périphérique qui leur sont actuellement affectés.
Périphérique
Quel périphérique est connecté au port et quels sont les paramètres de communication et les paramètres individuels ?
Vitesse : 115200
Parité : Aucun
Bits Don. : 8
Bit Stop : 1
Canal : 1, Régler sur : BasePoint
Description
1.
•CONFIGURE Interfaces - EDIT (F3) se rapporte aux paramètres d'interface.
Concept Exemple

Pour configurer les paramètres de l'interface en surbrillance (activation/désactivation de l'interface, sélection du port, du périphérique et des paramètres de communication de périphérique).
•CONFIGURE Interfaces - CTRL (F4) se rapporte aux paramètres du périphérique.
Pour configurer les paramètres supplémentaires du périphérique en surbrillance.
•CONFIGURE Interfaces - UTIL (F5) permet l'activation/la désactivation immédiate de l'interface, sans besoin de modifier ou de configurer. Les derniers paramètres utilisés sont automatiquement rappelés.
2.
Un port ne peut connecter qu'un périphérique à la fois.
3.
Un port peut utiliser plusieurs interfaces à la fois.
Point Description

Informations
supplémentairesSI de plus amples informations sont requises sur les
ALORS
interfaces
reportez-vous à "19.2 Interfaces".
ports
reportez-vous à "19.3 Ports".
périphériques
reportez-vous à "19.4 Périphériques".
EDIT (F3)
paramètres d'interface
reportez-vous à "20 Config...Interfaces... - Edition de l'interface".
CTRL (F4)
paramètres de périphérique
reportez-vous à "21 Config...Interfaces... - Contrôle du périphérique".

19.2Interfaces
19.2.1Vue d'ensemble des interfaces
Description
•L'instrument dispose de plusieurs interfaces configurées pour être utilisées avec un port et un périphérique. La configuration varie en fonction de l'application concernée.
•Des interfaces supplémentaires sont toujours disponibles lorsque l'instrument est équipé du Panneau latéral de communicatio. Le Panneau latéral de communicatio est utilisé par le module Radiopoignée (RCS) et par l'adaptateur SmartAntenne Adapter (SmartStation).
Interfaces disponibles
TPS1200+
sans Panneau latéral de communicatio
TPS1200+
avec Panneau latéral de communicatio

19.2.2Accès à CONFIGURE Interfaces
Accès
Sélectionnez Menu Principal : Config...Interfaces....
ou
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran CONFIGURE Interfaces.
ou
CONFIGURE
Interfaces
•L'écran récapitule l'ensemble des interfaces avec le port et le périphérique qui leur sont actuellement affectés.
•Le nombre d'interfaces, ports et périphériques augmente lorsque l'instrument est équipé du Panneau latéral de communicatio.
CONT (F1)
EDIT (F3)
Pour configurer les paramètres relatifs à l'interface en surbrillance. CTRL (F4)
Disponible pour certains périphériques connectés à certaines interfaces. Pour configurer des paramètres supplémentaires.

Etape suivanteSI
ALORS
une interface doit être activée/ désactivée, un port ou un périphérique doit être sélectionné
mettez l'interface en surbrillance et appuyez sur EDIT (F3).
reportez-vous à "20 Config...Interfaces... - Edition de l'interface".
un périphérique relié à une interface va être configuré
mettez l'interface concernée en surbrillance et appuyez sur CTRL (F4).
reportez-vous à "21 Config...Interfaces... - Contrôle du périphérique".
une interface doit être activée ou désactivée
mettez l'interface concernée en surbrillance et appuyez sur UTIL (F5).
UTIL (F5)
Pour activer ou désactiver l'interface en surbrillance. Si l'interface est activée, ce sont les derniers paramètres utilisés par l'interface qui sont alors actifs. Si le périphérique utilisé en dernier avec cette interface n'est plus disponible, c'est le RS232 qui est attribué à cette interface.
SHIFT CONCT (F4) et SHIFT DECNT (F4)
Disponible pour une interface en temps réel configurée pour utiliser un périphérique de type téléphone cellulaire numérique ou modem. Pour composer le numéro d'une autre station configurée dans le jeu de configuration actif et pour raccrocher à nouveau.

19.3Ports
Description
•L'instrument est toujours équipé du port se trouvant sur la base de l'instrument (port 1). Des ports supplémentaires sont disponibles lorsque le Panneau latéral de communicatio est équipé (port 2 et port 3).
•La liste des périphériques disponibles dépend toujours du port sélectionné.
Ports disponibles
TypeTPS1200+ sans
Panneau latéral de communicatio
Port
TPS1200+ avec
Panneau latéral de communicatio
LEMO-0 à 5 broches
pour l'alimentation et/ou la communication
Port 1
LEMO-0 5 broches
non applicable
Port 2 (î)
Connexion par griffe pour
Radiopoignée avec RCS et
SmartAntenne Adapter avecSmartStation
non applicable
Port 3 (BT)
Module Bluetooth pour
communication uniquement avec les périphériques compatibles Bluetooth.

LocalisationPort
Description
Port 1
Ce port se trouve à la base de l'instrument et est toujours disponible.
Port 2 (î)
Ce port se trouve au-dessus du Panneau latéral de communicatio.
Port 3 (BT)
Ce port est intégré dans le Panneau latéral de communicatio.

19.4Périphériques
19.4.1Vue d'ensemble des périphériques
Description
•Un périphérique est un matériel relié au port sélectionné. Les périphériques sont utilisés pour transmettre et recevoir des mesures en mode TPS et GPS en temps réel GPS. Les périphériques sont également utilisés par TPS1200+ pour communiquer avec le contrôleur RX1200.
•Avant d'utiliser n'importe quel périphérique avec TPS1200+, il faut configurer l'interface avec laquelle il sera utilisé. Reportez-vous au "20 Config...Interfaces... - Edition de l'interface" pour de plus amples informations sur la façon de configurer les interfaces.
•Certains périphériques peuvent être utilisés avec des interfaces différentes pour des applications différentes. Exemple : une radio peut servir à télécommander le TPS1200+ mais également à transmettre des commandes GeoCOM d'un ordinateur au TPS1200+.

Informations supplémentairesSI de plus amples
informations sont requises sur les
ALORS
Téléphones cellulaires numériques
reportez-vous à "19.4.5 Périphérique - Téléphones cellulaires numériques".
modems
reportez-vous à "19.4.6 Périphérique - Modems".
radios pour GPS en temps réel
reportez-vous à "19.4.7 Périphérique - radios pour GPS en temps réel".
radios pour la commande à distance
reportez-vous à "19.4.8 Périphérique - radios pour la commande à distance".
RS232
reportez-vous à "19.4.9 Périphérique - RS232".
périphériques GPRS / Internet
reportez-vous à "19.4.10 Périphérique - périphériques GPRS / Internet".

19.4.2Accès au menu CONFIGURE Périphériques /
CONFIGURE Périph internet GPRS
Description
•Cet écran permet de créer, de modifier, de sélectionner et de supprimer des périphériques.
•Reportez-vous à "21 Config...Interfaces... - Contrôle du périphérique" pour plus d' informations.
Description
1.
Menu Principal : Config...Interfaces...
2.
Mettez l'interface adéquate en surbrillance, sur la base du type de périphérique devant être configuré. Par exemple, mettez le Temps réel en surbrillance lorsqu'une radio doit être configurée.
3.
EDIT (F3) pour accéder à CONFIGURE XX.
4.
PERPH (F5) pour accéder à CONFIGURE Périphériques / CONFIGURE Périph internet GPRS. Reportez-vous à "CONFIGURE Périphériques; CONFIGURE Périph internet GPRS".

CONFIGURE
Périphériques;
CONFIGURE Périph internet GPRS
Cet écran peut comprendre plusieurs pages et proposer différents périphériques à sélectionner en fonction de l'interface par laquelle l'écran a été ouvert. La fonctionnalité décrite ci- dessous reste toujours la même.
CONT (F1)
Pour sélectionner le périphérique en surbrillance et retourner à l'écran depuis lequel cet écran a été ouvert.
NOUV (F2)
Pour créer un périphérique. Reportez-vous à "19.4.3 Création d'un périphérique".
EDIT (F3)
Pour modifier le périphérique en surbrillance. Reportez-vous à "19.4.4 Modification d'un périphérique".
SUPP (F4)
Pour supprimer le périphérique en surbrillance.
PLUS (F5)
Pour afficher des informations sur le type de périphérique et le créateur du périphérique.
PAGE (F6)
SHIFT ALL (F4) ou SHIFT FILT (F4)
Disponible pour les périphériques Internet et bluetooth. Pour lister tous les périphériques ou cacher les périphériques qui ne sont pas compatibles avec Internet ou bluetooth.
SHIFT DEFT (F5)
Pour rappeler les périphériques par défaut précédemment supprimés et pour réinitialiser les périphériques par défaut sur les paramètres par défaut.

Description
Nom
Les noms des périphériques disponibles.
Type
Le type de périphérique défini en créant le périphérique.
Créateur
Le créateur du périphérique. Le créateur peut soit être Défaut si le périphérique est par défaut ou Util si le périphérique a été créé.
)Si un périphérique par Défaut est modifié en utilisant EDIT (F3) alors son créateur est toujours affiché sous Défaut.
Etape suivanteSI le périphérique souhaité est
ALORS
présent dans la liste
mettez le périphérique souhaité en surbrillance.
CONT (F1) pour fermer l'écran et retourner à l'écran depuis lequel CONFIGURE Périphériques / CONFIGURE Périph internet GPRS a été ouvert.
n'est pas présent dans la liste
NOUV (F2). Reportez-vous à "19.4.3 Création d'un périphérique".
est présent dans la liste mais doit être modifié
mettez le périphérique souhaité en surbrillance.
EDIT (F3). Reportez-vous à "19.4.4 Modification d'un périphérique".

19.4.3Création d'un périphérique
Description
Permet de configurer un nouveau périphérique.
Description
1.
Reportez-vous à "19.4.2 Accès au menu CONFIGURE Périphériques / CONFIGURE Périph internet GPRS" CONFIGURE Périphériques / CONFIGURE Périph internet GPRS.
2.
Dans la liste, mettez en surbrillance un périphérique de même type que celui à créer.
3.
NOUV (F2) pour accéder à CONFIGURE Nouveau périphérique.
CONFIGURE
Nouveau périphérique
STOCK (F1)
Pour enregistrer le nouveau périphérique et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
ATCMD (F4)
Disponible pour les téléphones cellulaires numériques et les modems. Pour configurer les commandes de communication. Reportez- vous à "Modification d'un périphérique".

Option
Description
<Nom :>
Saisie Utilisateur
Le nom du nouveau périphérique.
<Type :>
Sortie
Le même type de périphérique que celui en surbrillance lorsque NOUV (F2) a été utilisé.
<Vitesse :>
De 300 à 115200
La fréquence du transfert des données de l'instrument vers le périphérique en bits par seconde.
<GPRS/Internet :>
Oui ou Non
Disponible pour les téléphones cellulaires numériques et les modems. Définit le périphérique comme d'un périphérique compatible Internet et le rajoute à sa liste dans CONFIGURE Périph internet GPRS.
<Parité :>
AUCUN, Impaire ou Paire
La somme de contrôle à la fin d'un bloc de données numériques.
<Caractère Fin :>
Pour définir le caractère de fin.
CR/LF
Le caractère de fin est un retour chariot suivi d'un saut de ligne.
CR
Non disponible pour les périphériques GeoCOM RS232 et TCPS27. Le caractère de fin est un retour chariot.
<Bits Don. :>
7 ou 8
Le nombre de bits dans un bloc de données numériques.

Etape suivante
<Bit Stop :>1 ou 2 Le nombre de bits à la fin d'un bloc de données
numériques.
<Contrôle Flux :>Aucun ou
DAE(RTS)/PA
E(CTS)
Disponible pour certains instruments. Active l'établis-
sement d'une liaison matériel.
Lorsque le capteur/récepteur est prêt pour les
données, il revendique la demande pour émettre
indiquant qu'il est prêt à recevoir des données.
L'expéditeur lit ceci au moment où le dispositif est
prêt à émettre, indiquant qu'il est prêt à émettre.
SI le périphérique est ALORS
une radio ou tout autre périphérique
qu'un téléphone cellulaire numérique ou qu'un modem
STOCK (F1) pour fermer l'écran et revenir à l'écran dans lequel CONFIGURE Périphériques a été
ouvert.
téléphone cellulaire numérique ou modem
ATCMD (F4). Reportez-vous à "Modification d'un périphérique".

CONFIGURE
GSM/Modem Lignes
commandes AT
Pour <GPRS/Internet : Oui> dans CONFIGURE Nouveau Périphérique, cet écran
comprend deux pages:
Le tableau suivant répertorie les champs des deux pages.
Page GSM/CSD :Les commandes AT configurent les périphériques pour le mode téléphone cellulaire numérique/modem.
Page GPRS/Internet Les commandes AT configurent les périphériques pour le mode GPRS/Internet. Veuillez vous reporter au manuel du périphérique
GPRS / Internet pour de plus amples informations sur les
commandes AT devant être saisies ou contactez le fournisseur.
<Init 1 :> Saisie UtilisateurSéquence d'initialisation pour le téléphone cellulaire
numérique/modem.
<(cont) :> Saisie UtilisateurPermet de continuer la chaîne <Init X :> ou
<Connect :> sur une nouvelle ligne.
<Init 2 :> Saisie UtilisateurSéquence d'initialisation pour le téléphone cellulaire
numérique/modem.
<Compose :> Saisie UtilisateurSéquence pour composer le numéro de téléphone de la référence en temps réel.
<Raccroch. :> Saisie UtilisateurSéquence servant à raccrocher et à mettre fin à la connexion au réseau.
<Quit :> Saisie UtilisateurSéquence de sortie utilisée pour commuter sur le
mode commande avant le raccrochage.

Lorsque le périphérique est utilisé, entre <Init 1 :> et <Init 2 :>, on procède à une vérification du PIN. Reportez-vous à "Annexe G Commandes AT".
Etape suivante
STOCK (F1) retourne à CONFIGURE Périphériques / CONFIGURE Périph internet
GPRS.
<Connect :> Saisie UtilisateurChaîne servant à composer le numéro d'accès à
Internet.

19.4.4Modification d'un périphérique
Description
1.
Reportez-vous à "19.4.2 Accès au menu CONFIGURE Périphériques / CONFIGURE Périph internet GPRS" pour accéder à CONFIGURE Périphériques / CONFIGURE Périph internet GPRS.
2.
Mettez en surbrillance le périphérique à modifier dans la liste.
3.
EDIT (F3) pour accéder à CONFIGURE Modif Périphérique.
CONFIGURE
Modif Périphérique
La disponibilité des options peut varier selon le périphérique sélectionné. La plupart des champs sont identiques avec la création d'un périphérique. Reportez-vous à "19.4.3 Création d'un périphérique" pour de plus amples informations sur les champs.
Etape suivante
STOCK (F1) pour fermer l'écran et retourner à l'écran dans lequel CONFIGURE Modif Périphérique a été ouvert.

19.4.5Périphérique - Téléphones cellulaires numériques
Description
Téléphones cellulaires numériques équipés de la technologie CDMA et GSM et son sous- groupe GPRS.
Utilisations classiques
•Pour transmettre des données en temps réel.
•Pour recevoir des données en temps réel.
•Pour télécharger des observations brutes depuis un emplacement à distance.
•Pour commander un récepteur.
Exemple d'utilisationEtape
Description
1.
Référence et mobile doivent tous deux être équipés d'un téléphone cellulaire numérique.
2.
Assurez-vous que le téléphone cellulaire numérique de la référence est activé.
3.
Le téléphone cellulaire numérique du mobile contacte la référence sélectionnée dont le numéro de téléphone a été prédéfini. Reportez-vous à "19.4.3 Création d'un périphérique".
4.
Un seul mobile peut établir une communication avec le téléphone cellulaire numérique à un instant donné.
5.
Dès que le téléphone cellulaire numérique de la référence est contacté, les données en temps réel sont envoyées au téléphone cellulaire numérique qui a appelé.
)
Plusieurs numéros de téléphone cellulaire numérique peuvent être prédéfinis sur le mobile. Composer un autre numéro permet de contacter cette station de référence précise.

Critères pour utiliser des téléphones cellulaires numériques
Toujours exigé :
•Le langage de commande AT doit être accepté par le téléphone cellulaire numérique. Reportez-vous à "19.4.3 Création d'un périphérique".
•La surface de travail doit être couverte par le réseau du téléphone cellulaire numérique.
•L'opérateur réseau doit prendre en charge la transmission des données.
Parfois exigé :
•Carte SIM. Il s'agit de la même carte SIM que celle que l'on trouve habituellement dans les téléphones portables. Cette carte SIM doit pouvoir transmettre des données. Contactez le fournisseur du service pour activer la carte SIM.
•Code d'identification personnel (Personal Identification Number)
•Enregistrement
Téléphones cellulaires numériques acceptés
Téléphones cellulaires numériques logés dans un boîtier clip-on
•CDMA MultiTech MTMMC-C (US)
•Siemens MC75
•CDMA MultiTech MTMMC-C (CAN)
Téléphones cellulaires numériques par défaut non logés dans un boîtier clip-on
Ces téléphones numériques cellulaires doivent être reliés à l'aide d'un câble. Reportez-vous à "Annexe E Câbles" pour de plus amples informations sur les câbles.
•Siemens M20
•Siemens TC35
•Siemens S25/S35i
•Wavecom M1200 Series

Ces téléphones cellulaires numériques peuvent être connectés via bluetooth ou un câble au moyen du périphérique standard intégré fourni pour les produits des fabricants mentionnés ci-dessous.
•Motorola RAZR v3
•Siemens S55
•Motorola E1000
•Siemens S65
•Nokia 6021
•Siemens S65v
•Nokia 6230(i)
•SonyEricsson K700i
•Nokia 6310(i)
•Nokia 6630
•Nokia 6822a
•SonyEricsson P900
•Nokia N80
•SonyEricsson S700i
•Siemens M75
•SonyEricssonT610
Téléphones cellulaires numériques définis par l'utilisateur
D'autres téléphones cellulaires numériques que ceux de la liste ci-dessus peuvent être utilisés. Leurs paramètres doivent être définis en créant une configuration de téléphone cellulaire numérique. Reportez-vous à "19.4.3 Création d'un périphérique". Ces téléphones numériques cellulaires doivent être reliés à l'aide d'un câble. Reportez-vous à "Annexe E Câbles" pour de plus amples informations sur les câbles. Veuillez contacter votre revendeur ou représentant local pour de plus amples informations.
Avantages
•Plage illimitée de liaison de données entre référence et mobile.
•Exempt de brouillage intentionnel.
•Meilleur marché au départ à l'achat.
Inconvénients
Vous serez facturé pour le temps passé en connexion.

)
Référence et mobile peuvent tous deux être équipés d'un téléphone numérique cellulaire et d'une radio. Sur la référence, ils fonctionnent simultanément. Sur le mobile, utilisez la radio dans la plage de réception radio de la référence et le téléphone cellulaire numérique quand une réception radio est impossible.

19.4.6Périphérique - Modems
•Pour transmettre des messages NMEA.
Description
1.
La référence est munie d'un modem.
2.
Le mobile est équipé d'un téléphone cellulaire numérique.
3.
Assurez-vous que le modem est activé.
4.
Le téléphone cellulaire numérique du mobile contacte la référence sélectionnée dont le numéro de téléphone a été prédéfini. Reportez-vous à "19.4.3 Création d'un périphérique".
5.
Un seul mobile peut établir une communication avec le modem de référence à un moment donné.
6.
Une fois que le modem de référence est contacté, il envoie des données au téléphone cellulaire numérique du mobile qui a appelé.
)
Plusieurs numéros de modem peuvent être prédéfinis sur le mobile. Composer un autre numéro modifie la station de référence.
Critères pour utiliser un modem
Le langage de commande AT doit être accepté par le modem. Reportez-vous à "19.4.3 Création d'un périphérique".

Modems acceptés
Modems par défaut
•AirLink CDMA
•U.S. Robotics 56K
Les modems doivent être connectés à l'aide d'un câble. Reportez-vous à "Annexe E Câbles" pour de plus amples informations sur les câbles.
Modems définis par l'utilisateur
D'autres modems que ceux compris dans la liste ci-dessus peuvent être utilisés. Leurs paramètres doivent être définis en créant une configuration modem. Reportez-vous à "19.4.3 Création d'un périphérique".

19.4.7Périphérique - radios pour GPS en temps réel
•Pour recevoir des données en temps réel.
•Pour commander un récepteur.
Description
1.
Référence et mobile doivent tous deux être équipés de radios utilisant la même plage de fréquence et le même format de données.
2.
La radio de la référence doit émettre en continu des données en temps réel jusqu'à ce que le récepteur soit éteint, la configuration soit modifiée ou que la radio soit déconnectée.
3.
La radio du mobile doit émettre en continu des données en temps réel jusqu'à ce que le récepteur soit éteint, la configuration soit modifiée ou que la radio soit déconnectée.
4.
Plusieurs mobiles peuvent recevoir des données de la même référence en même temps.
)
Plusieurs radios de référence peuvent transmettre des données en temps réel simultanément en utilisant différents canaux radio. Passer à un autre canal radio du mobile modifie la référence d'où sont reçues les données temps réel.

Radios acceptées
Radios par défaut logées dans un boîtier clip-on
•Intuicom 1200 Data Link
•Pacific Crest PDL, réception
•Satelline 3AS, transmission
Radios par défaut non logées dans un boîtier clip-on
Ces radios doivent être connectées à l'aide d'un câble. Reportez-vous à "Annexe E Câbles" pour de plus amples informations sur les câbles.
•AT-RXM500, Akasaka Tech
•Pacific Crest RFM96W
•Satelline 2ASx
•Satelline 2Asxe
Radios définies par l'utilisateur
D'autres radios que celles comprises dans la liste ci-dessus peuvent être utilisées. Leurs paramètres doivent être définis en créant une configuration radio. Reportez-vous à "19.4.3 Création d'un périphérique". Ces radios doivent être connectées à l'aide d'un câble. Reportez-vous à "Annexe E Câbles" pour de plus amples informations sur les câbles.
)
Référence et mobile peuvent tous deux être équipés d'un téléphone numérique cellulaire et d'une radio. Sur la référence, ils fonctionnent simultanément. Sur le mobile, utilisez la radio dans la plage de réception radio de la référence et le téléphone cellulaire numérique quand une réception radio est impossible.

19.4.8Périphérique - radios pour la commande à distance
•Pour télécommander le TPS1200+.
•Pour échanger des données entre le TPS1200+ et un ordinateur.
Radios acceptées
•Les radios par défaut utilisées avec TPS1200+ pour la commande à distance sont Radiopoignée et TCPS27. Le TPS1200+ doit être réglé dans le bon mode de communication pour envoyer et recevoir des données et commandes par la radio. Cette radio est également intégrée dans le RX1250Tc/RX1250T afin de permettre la communication. Reportez-vous au "Manuel de l'utilisateur RX1200" pour de plus amples informations.
•Panneau latéral de communicatio doit équiper le TPS1200+ s'il fonctionne en mode Radiopoignée.
Paramètres d'interface TPS1200+
avec TCPS27
Paramètres d'interface TPS1200+
avec Radiopoignée

Radios définies par l'utilisateur
Vous pouvez utiliser d'autres radios que les radios par défaut. Leurs paramètres doivent être définis en créant une configuration radio. Reportez-vous à "19.4.3 Création d'un périphérique". Ces radios doivent être connectées à l'aide d'un câble. Reportez-vous à "Annexe E Câbles" pour de plus amples informations sur les câbles.

19.4.9Périphérique - RS232
•Pour échanger des informations avec un périphérique via une interface RS232.
•RS232_GeoCOM peut être utilisé pour commander l'instrument via les commandes GeoCOM depuis un ordinateur.
•RS232_GSI peut être utilisé pour envoyer des données depuis l'instrument vers un ordinateur.
•Le port 1 est utilisé pour se connecter aux périphériques du RS232 avec un câble. Reportez-vous à "Annexe E Câbles" pour de plus amples informations sur les câbles.
Description
1.
Un périphérique avec une interface RS232 doit être connecté à l'instrument.
2.
Des informations peuvent être échangées entre l'instrument et le périphérique. Par exemple, des données de mesure peuvent être constamment émises par l'instrument. Les commandes pour contrôler l'instrument sont émises par un périphérique externe.
3.
Une connexion est maintenue jusqu'à l'extinction de l'instrument, la configuration est modifiée ou le périphérique est détaché.

RS232 acceptés
Périphériques RS232 par défaut
•RS232
•RS232_GSI
•RS232_GeoCOM
RS232 défini par l'utilisateur
Tous les paramètres peuvent être définis.

19.4.10Périphérique - périphériques GPRS / Internet
Description
•GPRS est un standard de télécommunication pour la transmission de paquets de données en utilisant le protocole Internet IP.
•En utilisant la technologie GPRS, les frais dépendent de la quantité de données transférées et non pas de du temps de connexion, comme avec les téléphones cellulaires numériques.
Pour accéder à Internet avec SmartStation afin de recevoir des données en temps réel d'Internet.
Description
)
Il s'agit d'un exemple pour recevoir des données d'Internet.
1.
SmartStation doit être équipée d'un périphérique GPRS / Internet.
2.
Le périphérique GPRS/Internet permet d'accéder à Internet où SmartStation se connecte par exemple au NTRIP.
3.
SmartStation reçoit des corrections en temps réel depuis cet autre ordinateur grâce à Internet.

Critères pour utiliser les périphériques GPRS / Internet
•Le langage de commande AT doit être accepté par le téléphone cellulaire numérique. Reportez-vous à "19.4.3 Création d'un périphérique".
•Acces Point Name (nom de point d'accès) d'un serveur depuis le fournisseur de réseau. L'APN peut être considéré comme la page d'accueil d'un fournisseur acceptant les transferts de données GPRS.
•Carte SIM. Il s'agit de la même carte SIM que celle que l'on trouve habituellement dans les téléphones portables. Cette carte SIM doit pouvoir transmettre des données. Contactez le fournisseur du service pour activer la carte SIM.
•Code d'identification personnel (Personal Identification Number)
•Enregistrement
Périphériques GPRS / Internet acceptés
Périphériques GPRS/Internet logés dans un boîtier clip-on
• Siemens MC75
Périphériques GPRS / Internet définis par l'utilisateur
Autres périphériques GPRS compatibles que ceux se trouvant dans la liste ci-dessus, à condition qu'ils utilisent les commandes AT. Leurs paramètres doivent être définis en créant une configuration de périphérique GPRS/Internet. Reportez-vous à "19.4.3 Création d'un périphérique". Ces périphériques GPRS/Internet doivent être reliés à l'aide d'un câble. Reportez-vous à "Annexe E Câbles" pour de plus amples informations sur les câbles. Veuillez contacter votre revendeur ou représentant local pour de plus amples informations.
Avantages
•Plage illimitée de liaison de données entre référence et mobile.
•Exempt de brouillage intentionnel.
•Les frais dépendent des quantités de données transférées.

Config...Interfaces... - Edition de l'interface TPS1200+ 441
20Config...Interfaces... - Edition de l'interface
20.1Sortie GSI
Description
Les données sont transmises en continu via le port série (RS232) et sont enregistrées dans le job actif. Les données GSI sont enregistrées si <Interface : Oui> a été configuré et si ALL (F1) ou REC (F3) est appuyé. Le format des données dépend de l'option choisie dans le <Format Sortie :>.
Description
1.
Reportez-vous à "19.2.2 Accès à CONFIGURE Interfaces" pour accéder à CONFIGURE Interfaces.
2.
CONFIGURE Interfaces
Mettez Sortie GSI en surbrillance.
3.
EDIT (F3) pour accéder à CONFIGURE Sortie GSI.

CONFIGURE
Sortie GSI
CONT (F1)
Pour accepter les modifications et retourner au dernier écran actif.
PERPH (F5)
Pour créer, sélectionner, modifier ou supprimer un périphérique.
Option
Description
<Interface :>
Oui ou Non
Active l'interface.
<Port :>
Sortie
Ce champ est disponible lorsque <Interface : Oui>.
Port à utiliser.
<Périph. :>
Sortie
Le périphérique à utiliser.
<Protocole :>
Le protocole détermine si le système attend une entrée en communication ou pas.

GSI RS232
Une entrée en communication est requise.
Un bloc de données est émis par l'instrument et une confirmation de réception (?) est attendue. Cette entrée en communication nécessite un mode GeoCom qui soit activé.
Aucun(e)
Aucune entrée en communication n'est requise.
<Format GSI :>
Sortie
GSI8 Polar&Cart
GSI Polaire et Cartésien (8 caractères de données)
(ID Point, Hz, V, Dist/Pente, PPM, E, N, Elév.)
GSI16 Polaire
GSI Polaire (16 caractères de données)
(ID Point, Hz, V, Dist/Pente, PPM, hauteur de réflecteur)
GSI16 Cartesien
GSI Cartésien (16 caractères de données)
(E, N, Elév, Hauteur de réflecteur)
Pt,N,E,Ht,Date
Données de coordonnées
(Nord AVANT Est)
Pt,E,N,Ht,Date
Données de coordonnées
(Est AVANT Nord)
Pseudo
NMEA GGA
fondé sur NMEA (National Marine Electronics Association), standard pour l'interfaçage de matériel électronique maritime.
GSI8 Polaire
(ID Point, Hz, V, Dist/Pente, PPM)

Etape suivanteSI le périphérique est
ALORS
non créé ou modifié
CONT (F1) ferme l'écran puis revient à l'écran à partir duquel CONFIGURE Sortie GSI a été ouvert.
à créer ou modifier
PERPH (F5) pour créer ou modifier un périphérique.
Format de sortie - format
GSI
Les données GSI sont transmises en blocs. Chaque bloc comprend plusieurs mots de données, voir les exemples ci-dessous. Chaque mot de données commence avec deux lettres, le code WI (Word Index), précisant le type de données dans le bloc. Chaque mot GSI- 8 dispose au total de 16 caractères, comprenant 7 caractères d'information suivis par 8 caractères de données et par le caractère séparateur code 32 de ASCII à la fin du mot de données. Le bloc GSI-16 est similaire au bloc GSI-8 mais il démarre par * et le mot de données comprend 16 caractères pour les grandes valeurs comme les coordonnées UTM, les longs codes alphanumériques, les attributs ou identifiants de point.
L'exemple 1 montre une séquence de bloc GSI-8 avec les mots pour l'Id Point (11), la coordonnée Est (81) et Nord (82). L'exemple 2 montre une séquence de bloc GSI-16 avec les mots pour l'Id Point (11), l'angle horizontal (21) et vertical (22).
Il n'y a pas de fichiers GSI à codage rigide.
GSI16 Polaire2
(ID Point, Hz, V, Dist/Pente, PPM)

Type
GSI8 Polar&Cart
GSI16 Polaire
GSI16 Cartesien
WI 11
ID Point
ID Point
ID Point
WI 21
Hz
Hz
-
WI 22
V
V
-
WI 31
DistPente
DistPente
-
WI 51
PPM Total/mm
PPM Total/mm
-
WI 81
Est
-
Est
WI 82
Nord
-
Nord
WI 83
Elév.
-
Elév.
WI 87
Ht. Réfl
-
Ht. Réfl
Exemple 1 : GSI8
Chaque mot comprend 16 caractères dont 8 sont utilisés pour le bloc de données.
Mot 1
Mot 2
Mot 3
110001+0000A110
81..00+00005387
82..00-00000992
110002+0000A111
81..00+00007586
82..00-00003031
110003+0000A112
81..00+00007536
82..00-00003080
110004+0000A113
81..00+00003839
82..00-00003080
110005+0000A114
81..00+00001241
82..00-00001344
Exemple 2 : GSI16
Chaque mot comprend 24 caractères dont 16 sont utilisés pour le bloc de données.

Mot 1
Mot 2
Mot 3
*110001+000000000PNC0055
21.002+0000000013384650
22.002+0000000005371500
*110002+000000000PNC0056
21.002+0000000012802530
22.002+0000000005255000
*110003+000000000PNC0057
21.002+0000000011222360
22.002+0000000005433800
*110004+000000000PNC0058
21.002+0000000010573550
22.002+0000000005817600
*110005+000000000PNC0059
21.002+0000000009983610
22.002+0000000005171400
Information de mot GSIPos.
Nom
Description des valeurs
Valable pour
1-2
Index de mot /Word Index (WI)
3
Pas de signification
.: Pas d'information.
WI 11, WI 21, WI 22, WI 31, WI 51, WI 81, WI 82, WI 83, WI 87
4
Information par index automatique
0: <Compensateur : Off>
3: <Compensateur : On>
WI 21, WI 22
5
Mode de saisie
0: Valeurs mesurées transférées depuis l'instrument
1: Saisie manuelle depuis le clavier
2: Valeur mesurée, <Correc-Hz : On>.
3: Valeur mesurée, <Correc-Hz : Off>.
4: Résultat calculé depuis des fonctions
WI 21, WI 22, WI 31, WI 51, WI 81, WI 82, WI 83, WI 87

6
Unités
0: <Unité Dist : Mètre (m)>, dernier chiffre 1 / 1000 m
1: <Unité Dist : Us ft (ft)>, dernier chiffre 1 / 1000 ft
2: <Unité Angle : 400 gon>
3: <Unité Angle : 360 ° dec>
4: <Unité Angle : 360 ° ’’ ’>l
5: <Unité Angle : 6400 mil>
6: <Unité Dist : Mètre (m)>, dernier chiffre 1 / 10000 m
7: <Unité Dist : Us ft (ft)>, dernier chiffre 1 / 10000 ft
WI 21, WI 22, WI 31, WI 81, WI 82, WI 83, WI 87
7
Signe
+: Valeur positive
-: Valeur négative
WI 21, WI 22, WI 31, WI 51, WI 81, WI 82, WI 83, WI 87
8-15
8-23
Données
Les données comprennent une séquence de 8 (16) caractères numériques ou alphanumériques.
)Certains blocs de données peuvent porter plus d'une valeur, comme par exemple ppm/mm. Ces données sont transférées automatiquement avec le bon signe avant chaque valeur individuelle.
16
24
Caractère séparateur
: Espace vide
Pos. Nom Description des valeurs Valable pour

Format de sortie - Pt,N,E,Ht,Date
Format
ID Point ID, Nord, Est, Elévation, Date, Heure <CR/LF>
Les paramètres de format sont définis dans CONFIGURE Unités & Formats. Champ
Description
ID Point
Texte décrivant l'identification du point
Nord
La coordonnée Nord.
Est
La coordonnée Est.
Elévation
La coordonnée altimétrique.
Date
La date de la mesure/de création.
Heure
L'heure de la mesure/de création.
<CR/LF>
Carriage Return/Line Feed, Retour de chariot/Saut de ligne
Exemple
2004,4997.635,6010.784,393.173,09/10/2001,16:34:12.2
2005,4997.647,6010.765,393.167,09/10/2001,16:34:12.4
2006,4997.657,6010.755,393.165,09/10/2001,16:34:12.7
Format de sortie - Pt,N,E,Ht,Date
Format
Ce format de sortie est identique au format Pt,N,E,Ht,Date sauf que l'ordre de Est et Nord est inversé.

Format de sortie -
Pseudo NMEA GGA
Description
Ce format de sortie est fondé sur NMEA (National Marine Electronics Association), standard pour l'interfaçage de matériel électronique maritime.
Format
$GPGGA,Heure,Nord,N,Est,E,1,05,1.0,Elévation,M,0.0,M,0.0,0001*99 <CR/LF>
Description
$GPGGA
L'identification de la phrase (en-tête incluant l'identification de l'interlocuteur). Un ID interlocuteur apparaît au début de l'en-tête de chaque message NMEA.
Heure
L'heure UTC de la position (hhmmss.ss)
Nord
La coordonnée Nord (toujours issue avec deux places de décimales)
N
Un texte fixe (N)
Est
La coordonnée Est (toujours issue avec deux places de décimales)
E
Un texte fixe (E)
Indicateur de qualité GPS
Un nombre fixe (1=aucune position temps réel, donnée de navigation)
Nombre de satellites
Le nombre de satellites en cours d'utilisation (00 à 12)
HDOP
Le nombre fixe (1.0)
Elévation
La coordonnée altimétrique (toujours issue avec deux places de décimales)

Exemple
$GPGGA,171933.97,7290747.02,N,3645372.06,E,1,05,1.0,1093609.54,F,0.0,M,0.0,0001*99
$GPGGA,171934.20,7290747.02,N,3645372.06,E,1,05,1.0,1093609.54,F,0.0,M,0.0,0001*99
$GPGGA,171934.45,7290747.03,N,3645372.06,E,1,05,1.0,1093609.54,F,0.0,M,0.0,0001*99
)
Les champs sont toujours séparés par une virgule. Il ne se trouve jamais de virgule devant le champ de la somme de contrôle. Si les informations de champ ne sont pas disponibles, la position dans la séquence des données reste vide.
Unités d'élévation
Les unités altimétriques (F ou M). Les paramètres de format sont définis dans
CONFIGURE Unités et Formats, page Unités.
Géoïde Hauteur
Un nombre fixe (0.0)
Unités de hauteur
Un texte fixe (M)
Heure depuis la dernière actualisation DGPS
DGPS
Id de station de référence
Somme de contrôle
Un nombre fixe (*99)
<CR/LF>
Carriage Return/Line Feed, Retour de chariot/Saut de ligne
Champ Description

20.2Mode GeoCOM
Description
Le mode GeoCOM permet au TPS1200+ de communiquer avec un périphérique tiers.
Description
1.
2.
Mettez Mode GeoCOM en surbrillance.
3.
EDIT (F3) pour accéder à CONFIGURE Mode GeoCOM.
CONFIGURE
Mode GeoCOM
CONT (F1)
PERPH (F5)

Option
Description
<Interface :>
Oui ou Non
Active l'interface.
<Port :>
Sortie
Disponible si <Interface : Oui>. Port à utiliser.
<Périph. :>
Sortie
Disponible si <Interface : Oui>. Le périphérique à utiliser.
<Protocole :>
Sortie
Disponible si <Interface : Oui>. Le protocole à utiliser.
<Caractère Fin :>
Sortie
Le caractère de fin est un retour chariot suivi d'un saut de ligne.
ALORS
CONT (F1) ferme l'écran puis revient à l'écran à partir duquel on a ouvert CONFIGURE Mode GeoCOM.

20.3Mode RCS
Description
•RCS signifie Remote Control Surveying (lever télécommandé).
•Ceci permet à un RX1200 de télécommander l'instrument.
Description
1.
2.
Mettez Mode RCS en surbrillance.
3.
EDIT (F3) pour accéder à CONFIGURE Mode RCS.
CONFIGURE
Mode RCS
CONT (F1)
PERPH (F5)

Option
Description
<Interface :>
Oui ou Non
Active l'interface.
<Port :>
Sortie
<Périph. :>
Sortie
Disponible si <Interface : Oui>. Le périphérique à utiliser.
<Protocole :>
Sortie
Disponible si <Interface : Oui>. Le protocole à utiliser.
ALORS
CONT (F1) ferme l'écran puis revient à l'écran à partir duquel on a ouvert CONFIGURE Mode RCS.

20.4Export Job
Description
•L'interface d'exportation permet de transférer des données d'un job de l'instrument vers un périphérique externe. Reportez-vous à "13.4 Exporter des données d'un job vers un autre périphérique" pour de plus amples informations sur la façon d'exporter des données via RS232.
•Les paramètres regroupés sur cet écran définissent le port et le périphérique vers lequel les données sont à exporter.
Accès
Sélectionnez Menu Principal : Config...Interfaces.... Mettez Export Job en surbrillance. EDIT (F3).
ou
Sélectionnez Menu Principal : Echanges...Export Données depuis Job. Choisissez <Export vers : RS232>. IFACE (F5).

CONFIGURE
Interface Export Job
La disponibilité des champs est fonction du paramètre retenu pour <Périph. :>.
CONT (F1)
PERPH (F5)
Option
Description
<Util. Périph :>
Oui ou Non
Active l'interface.
<Port :>
Sortie
<Périph. :>
Sortie
Le périphérique actuellement affecté au port sélectionné au sein du jeu de configuration actif. Le périphérique sélectionné conditionne la disponibilité des champs suivants.

Etape suivante
CONT (F1) permet de revenir à l'écran à partir duquel on a ouvert CONFIGURE Interface Export Job.

20.5GPS RTK
Description
•Cet écran permet la configuration de paramètres liés au temps réel. Ils incluent la définition du mode de fonctionnement de la SmartStation (mobile) et des messages en temps réel à utiliser.
•Reportez-vous à "22.1 Mode Temps Réel" pour plus d'informations.

20.6Internet
Description
•L'interface Internet
•permet d'accéder à Internet en utilisant la SmartStation et en général un périphérique GPRS
•peut être utilisée avec une interface temps réel pour recevoir des données en temps réel depuis un NTRIPCaster via la communication Internet. Reportez-vous à "34.1 Aperçu général" pour de plus amples informations sur NTRIP.
•Les paramètres de cet écran définissent le port et les paramètres nécessaires pour accéder à Internet.
Accès
Sélectionnez Menu Principal : Config...Interfaces.... Mettez Internet en surbrillance. EDIT (F3).
CONFIGURE
Interface Internet
CONT (F1)
PERPH (F5)
Pour créer, sélectionner, modifier ou supprimer un périphérique. Reportez-vous à "19.4.2 Accès au menu CONFIGURE Périphériques / CONFIGURE Périph internet GPRS".

Option
Description
<Internet :>
Oui ou Non
Active l'interface d'internet.
<Adresse IP :>
Afin d'accéder à Internet, une adresse IP est nécessaire. Cette adresse IP identifie le récepteur sur Internet.
dynamique
L'adresse IP pour accéder à Internet est procurée dynamiquement par le fournisseur d'accès. Une nouvelle adresse IP est affectée au récepteur à chaque fois que la SmartStation cherche à accéder à Internet via le périphérique. En utilisant GPRS pour se connecter à Internet, le fournisseur d'accès assigne toujours dynamiquement l'adresse IP.
Statique
L'adresse IP pour accéder à Internet est procurée de façon permanente par le fournisseur d'accès. Chaque fois que SmartStation cherche à accéder à Internet via le périphérique la même adresse IP identifie SmartStation. Cette option est importante lorsque la SmartStation est utilisée comme un serveur TCP/IP. Elle ne devrait être sélectionnée que si une adresse IP statique est disponible pour la SmartStation.
<AdresseIP :>
Saisie utilisateur
Disponible pour <Adresse IP : Statique>. Pour définir l'adresse IP.

Etape suivante
CONT (F1) permet de revenir à l'écran à partir duquel on a ouvert CONFIGURE Interface Internet.
<N° Util. :>
Saisie utilisateur
Certains fournisseurs demandent un ID utilisateur permettant de se connecter à Internet via GPRS. Contactez votre opérateur si un ID utilisateur doit être utilisé.
Il est possible de modifier la hauteur de réflecteur.
Reportez-vous à "28 Outils...Options Sécurité" pour plus d'informations.
<(cont) :>
Saisie utilisateur
Permet de continuer la chaîne <N° Util :> sur une nouvelle ligne.
<Mot Passe :>
Saisie utilisateur
Certains fournisseurs demandent un mot de passe permettant de se connecter à Internet via GPRS. Contactez votre opérateur si un mot de passe est nécessaire.

Config...Interfaces... - Contrôle du périphérique TPS1200+ 462
21Config...Interfaces... - Contrôle du périphérique
21.1Téléphones cellulaires numériques
Description
Pour les téléphones cellulaires numériques, des informations comme
•les stations de référence pouvant être contactées
•les numéros de téléphone des stations de référence et
•le type de protocole à utiliser
peuvent être définies.
Modifier la station de référence à appeler est intéressant dans deux cas.
Cas 1:
Deux stations de référence en temps réel, chacune équipée d'un téléphone cellulaire numérique, sont placées à deux endroits appartenant à deux fournisseurs de réseau différents.
En quittant une référence, la station peut être changée et l'autre référence appelée.
Cas 2 :
Installation comme dans le cas 1.
Deux types d'informations séparées peuvent être obtenues de chaque station de référence pour chaque point en procurant ainsi des données redondantes pour les méthodes d'ajustement par les moindres carrés.

Technologies
CDMA
Code Division Multiple Access est une transmission de données haute vitesse permettant une utilisation très efficace et flexible de ressources disponibles comme la largeur de bande. Les utilisateurs de réseau de téléphonie mobile occupent la même bande de fréquence. Le signal est spécialement codé pour chaque utilisateur.
GSM
Global System for Mobile Communications est une version encore plus efficace de la technologie CDMA utilisant de de plus petites tranches de temps mais des taux de transfert plus élevés. Il s'agit du réseau numérique le plus utilisé au monde.
Etape suivanteSI vous utilisez un téléphone numérique cellulaire de technologie
ALORS
GSM
reportez-vous à "21.1.2 Configuration d'une connexion GSM".
CDMA
reportez-vous à "21.1.3 Configuration d'une connexion CDMA".

21.1.2Configuration d'une connexion GSM
Configuration d'une connexion GSM
pas à pas
Description
1.
2.
Dans CONFIGURE Interfaces, mettez en surbrillance l'interface présentant un téléphone numérique cellulaire de technologie GSM.
19.2.2
3.
CTRL (F4) pour accéder à CONFIGURE Connexion GSM.
4.
CONFIGURE Connexion GSM
<Type GSM :> Le type de téléphone numérique cellulaire mis en surbrillance lorsque CONFIGURE Connexion GSM a été accédé.
<Bluetooth :> SmartStation détecte automatiquement si le dispositif connecté est compatible bluetooth. Certains GSM demandent le numéro d'identification de Bluetooth. Le numéro d'identification Bluetooth de Leica est 0000.
<Adresse Id :> Disponible pour <Bluetooth : Oui>. L'adresse Id du périphérique Bluetooth à utiliser. Reportez-vous au manuel de l'utilisateur du périphérique pour plus d'informations sur l'adresse Id.

<Station :> La station de référence du téléphone cellulaire numérique à appeler. Ouvrir la liste de sélection permet d'accéder à CONFIGURE Stations à appeler, où de nouvelles stations de référence peuvent être créées et où des stations de référence existantes peuvent être sélectionnées ou modifiées.
21.9
<Numéro :> Le numéro du téléphone cellulaire numérique à la station sélectionnée <Station :> comme configuré dans CONFIGURE Stations à appeler.
<Protocole :> Le protocole configuré du téléphone cellulaire numérique à la station sélectionnée <Station :> comme configuré dans CONFIGURE Stations à appeler.
<AutoConnect :> Permet une connexion automatique entre le mobile et la référence lorsqu'un point est occupé lors d'un levé.
41
<Débit Réseau :>(Net Data Rate) Le taux de transfert du réseau. Sélectionnez Baud Auto pour une recherche automatique de la vitesse de transfert du réseau. Dans le cas de téléphones cellulaires numériques de technologie GSM n'acceptant pas la définition automatique de la vitesse de transfert, choisissez une vitesse dans la liste de sélection.
au
paragraphe

<Connexion :> Définit si le téléphone cellulaire numérique utilise le Radio Link Protocol. Sélectionnez Non-Transparent pour les téléphones numériques cellulaires utilisant RLP. Pour les téléphones numériques cellulaires n'utilisant pas RLP, sélectionnez Transparent. Vérifiez avec le fournisseur de réseau que le téléphone cellulaire numérique utilise RLP.
Sélectionnez la station de référence du téléphone cellulaire numérique à appeler.
)
PROCH (F2) trouve la station de référence la plus proche avec un téléphone numérique cellulaire GSM. Disponible lorsque les stations de référence à appeler ont déjà été créées dans CONFIGURE Stations à appeler. Les coordonnées de ces stations doivent être connues.
21.9
5.
CODES (F3) accède à CONFIGURE Codes GSM pour saisir le code PIN (Personal Identification Number) de la carte SIM. Si le PIN est bloqué pour une raison ou une autre, par exemple si un PIN erroné a été saisi, entrez le code de déblocage personnel (Personal UnblocKing code) pour accéder au PIN.
)
SRCH (F4) disponible pour <Bluetooth : Oui>, pour rechercher tous les dispositifs Bluetooth disponibles. Si plusieurs périphériques Bluetooth sont détectés, une liste des périphériques disponibles est fournie.
au
paragraphe

)
SHIFT CMND (F4) permet aux commandes AT d'être envoyées au téléphone numérique cellulaire.
6.
CONT (F1) permet de revenir à CONFIGURE Interfaces.
au
paragraphe

21.1.3Configuration d'une connexion CDMA
Configuration d'une connexion CDMA
pas à pas
Description
1.
2.
Dans CONFIGURE Interfaces, mettez en surbrillance l'interface présentant un téléphone numérique cellulaire de technologie CDMA.
3.
CTRL (F4) pour accéder à CONFIGURE Connexion CDMA.
4.
CONFIGURE Connexion CDMA
< Type CDMA :> Le type de téléphone numérique cellulaire mis en surbrillance lorsque CONFIGURE Connexion CDMA a été accédé.
<Station :> La station de référence du téléphone cellulaire numérique à appeler. Permet d'accéder à CONFIGURE Stations à appeler, où de nouvelles stations de référence peuvent être créées et où des stations de référence existantes peuvent être sélectionnées ou modifiées.
21.9
<Numéro :> Le numéro du téléphone cellulaire numérique à la station sélectionnée <Station :> comme configuré dans CONFIGURE Stations à appeler.
<AutoConnect :> Permet une connexion automatique entre le mobile et la référence lorsqu'un point est occupé lors d'un levé.
41

Sélectionnez la station de référence du téléphone cellulaire numérique à appeler.
)
PROCH (F2) trouve la station de référence la plus proche avec un téléphone numérique cellulaire CDMA. Disponible lorsque les stations de référence à appeler ont déjà été créées dans CONFIGURE Stations à appeler. Les coordonnées de ces stations doivent être connues.
21.9
5.
CONT (F1) pour retourner à CONFIGURE Connexion CDMA.
)
SHIFT CMND (F4) permet aux commandes AT d'être envoyées au téléphone numérique cellulaire.
Annexe G
)
SHIFT INFO (F2) fournit des informations sur le dispositif CDMA utilisé, comme le fabricant, le modèle et le numéro de série électronique.
Pour des motifs d'enregistrement, envoyez le numéro de série électronique au fournisseur de réseau afin de recevoir le code du programme utilitaire et le numéro d'annuaire du mobile. Ces numéros doivent être entrés dans CONFIGURE CDMA enregistrement.
6.
SHIFT REG (F3) permet d'accéder à CONFIGURE CDMA enregistrement.
7.
CONFIGURE CDMA enregistrement
Les paramètres permettent au téléphone numérique cellulaire d'être enregistré sans formulaire.
au
paragraphe

<Code Prog :> Entrez le code de programme utilitaire indiqué par votre fournisseur réseau.
<Mon N° Tél :> Entrez le numéro d'annuaire du mobile indiqué par le fournisseur du réseau.
)
EFFAC (F5) supprime la saisie du champ en surbrillance.
8.
au
paragraphe

21.2Modems
Description
Pour les modems, des informations sur
•les stations de référence qui peuvent être contactées
•les numéros de téléphone des stations de référence qui peuvent être contrôlés.
Modifier la station de référence à appeler est intéressant dans deux cas.
Cas 1:
Deux stations de référence en temps réel, chacune équipée d'un téléphone cellulaire numérique, sont placées à deux endroits appartenant à deux fournisseurs de réseau différents.
En quittant une référence, la station peut être changée et l'autre référence appelée.
Cas 2 :
Deux types d'informations séparées peuvent être obtenues de chaque station de référence pour chaque point en procurant ainsi des données redondantes pour les méthodes d'ajustement par les moindres carrés.
Configuration d'une connexion modem
pas à pas
Description
1.
2.
Dans CONFIGURE Interfaces, mettez en surbrillance une interface présentant un modem.

3.
CTRL (F4) pour accéder à CONFIGURE Connexion MODEM.
4.
CONFIGURE Connexion MODEM
<Type Modem :> Le type de modem en surbrillance lors de l'accès à CONFIGURE Connexion MODEM.
<Station :> La station de référence à appeler via son modem. Permet d'accéder à CONFIGURE Stations à appeler, où de nouvelles stations de référence peuvent être créées et où des stations de référence existantes peuvent être sélectionnées ou modifiées.
21.9
<Numéro :> Le numéro du modem à la <Station :> sélectionnée tel que défini dans CONFIGURE Stations à appeler.
Sélectionnez la station de référence du modem à appeler.
)
PROCH (F2) détecte la station de référence la plus proche dotée d'un modem. Disponible lorsque les stations de référence à appeler ont déjà été créées dans CONFIGURE Stations à appeler. Les coordonnées de ces stations doivent être connues.
21.9
5.
au
paragraphe

21.3Radios pour GPS temps réel
Description
Pour les radios, les canaux de radiodiffusion peuvent être changés. Le changement de canal modifie la fréquence à laquelle fonctionne la radio. Les radios suivantes acceptent le changement de canal :
•AT-RXM500
•Pacific Crest PDL
•Pacific Crest RFM96W
•Satelline 2Asx
•Satelline 2Asxe
•Satelline 3AS
Le changement de canal est intéressant dans trois cas.
Cas 1:
Deux stations de référence temps réel sont installées à deux endroits, chacune émettant sur un canal différent.
Si le signal d'une station de référence est brouillé, le canal peut être changé et l'autre référence utilisée.
Cas 2 :
Deux types d'informations séparées peuvent être obtenues pour chaque point en procurant ainsi des données redondantes pour de futures méthodes d'ajustement par les moindres carrés.
Cas 3 :
Une référence temps réel et un mobile temps réel utilisés.
Si le signal est bloqué en raison d'une interférence radio, le canal à la référence et au mobile peut être modifié afin de fonctionner sur une autre fréquence.

Critères pour le
changement de canal
Radios Pacific Crest:
•Le changement de canal doit être activé par un représentant Pacific Crest.
•Une licence spéciale peut être requise.
Radios Satelline :
La radio doit être en mode de programmation. Ceci peut être réglé par un représentant Satelline.
)
Le changement de chaînes peut contrevenir à certaines réglementations d'émission radios dans certains pays. Avant d'utiliser les radios, vérifiez les réglementations en vigueur dans la zone de travail.
)
Le nombre de chaînes disponibles et l'espacement de fréquence entre les chaînes dépendent de la radio utilisée.
)
S'il faut changer de chaîne en configurant l'interface de référence en temps réel, réglez <N° Sta Réf :> dans la page CONFIGURE Options Réf. supplémentaires, Général sur un ID différent pour chaque site de référence. En faisant cela, le mobile peut reconnaître si les données reçues en temps réel après le changement de chaîne sont bien reçues d'une station de référence différente ou si la station de référence d'origine utilise une nouvelle fréquence. Dans le premier cas, les ambiguïtés sont recalculées.

Configuration de la chaîne radio pas à pas
Description
1.
2.
Dans CONFIGURE Interfaces, mettez en surbrillance une interface présentant une radio.
3.
CTRL (F4) permet d'accéder à CONFIGURE Canal radio.
4.
CONFIGURE Canal radio
<Type Radio :> Le type de radio en surbrillance lorsque CONFIGURE Canal radio a été accédé.
<Canal :> Le canal de la radio. Le canal utilisé doit être compris entre les valeurs saisies permises maximale et minimale. Les valeurs d'entrée minimale et maximale permises pour une radio dépendent du nombre de canaux acceptés par la radio et de l'espacement entre les canaux.
<Fréquence :> Disponible pour <Type Radio : Satelline 3AS>. Elle affiche la fréquence actuelle de la radio.
Entrez le canal de la radio.

)
SCAN (F5) fournit des informations comme le n° de la station, la latence et le format des données des signaux entrants depuis des stations de référence émettant sur le même canal radio. Ces informations peuvent être utilisées pour sélectionner les stations de référence à utiliser.
21.8
5.
CONT (F1) retourne à l'écran CONFIGURE Interfaces.
au
paragraphe

21.4Radios pour la commande à distance
Description
Pour les radios, les canaux de radiodiffusion peuvent être changés. Le changement de canal modifie la fréquence à laquelle fonctionne la radio. Cette possibilité peut se révéler nécessaire pour permettre à de multiples paires de radios de fonctionner simultanément dans la même zone sans interférer les unes avec les autres. Les radios suivantes pour la commande à distance permettent le changement de canal :
•Radiopoignée
•TCPS27
Configuration d'une connexion TCPS27/RH1200
pas à pas
Description
1.
Ouvrez CONFIGURE Interfaces.
19.2.2
2.
Mettez en surbrillance l'interface Mode RCS avec Radiopoignée ou avec TCPS27 joint au dispositif.
3.
CTRL (F4) permet d'accéder à CONFIGURE TCPS27 / RH1200.
4.
CONFIGURE TCPS27 / RH1200.
<Type Radio :> Le type de protocole qui est fixé comme RCS
<Canal :> Le numéro de canal attribué (entre 0 et 15).

)Le numéro de connexion pour le contrôleur RX1200 et celui de la radio doivent être les mêmes. Les paramètres de communication pour le contrôleur RX1200 et ceux de la radio doivent être les mêmes.
<Régler sur :> L'option Distant (canne) ou Base est disponible.
Distant (canne) règle la radio en mode de commande à distance.
Base règle la radio en mode de base.
)Les modules radio dans le contrôleur RX1200 et la radio doivent être réglés avec des paramètres opposés. Il est conseillé de régler le contrôleur RX1200 sur Distant et la radio sur Base.
au
paragraphe

21.5RS232
Description
RS232 est une méthode de communication série standard qui permet de transférer des données sans avoir à recourir à des créneaux temporels prédéfinis. RS232 peut être utilisée avec un boîtier Bluetooth pour fournir une connexion sans fil avec un autre périphérique compatible Bluetooth, un ordinateur par exemple.
Configuration d'une connexion RS232
pas à pas
Description
1.
2.
Dans CONFIGURE Interfaces, mettez en surbrillance une interface présentant un dispositif RS232.
3.
CTRL (F4) pour accéder à CONFIGURE Connexion RS232.
4.
CONFIGURE Connexion RS232
<Type :> Le type de dispositif en surbrillance lorsque CONFIGURE Connexion RS232 a été accédé.
<Bluetooth :> SmartStation détecte automatiquement si le dispositif connecté est compatible bluetooth. Certains dispositifs demandent le numéro d'identification de Bluetooth. Le numéro d'identification Bluetooth de Leica est 0000.

)
)
SCAN (F5) fournit des informations telles que le n° de station, la latence et le format de données des signaux entrants provenant des stations de référence. Ces informations peuvent être utilisées pour sélectionner les stations de référence à utiliser.
21.8
5.
au
paragraphe

21.6Dispositifs GPRS / Internet
Description
Les dispositifs GPRS / Internet peuvent être utiliser pour accéder à Internet depuis SmartStation.
Configuration d'une connexion internet
pas à pas
Description
1.
2.
Dans CONFIGURE Interfaces, mettez en surbrillance l'interface Internet qui présente un dispositif GPRS / Internet.
3.
CTRL (F4) permet d'accéder à CONFIGURE Connexion GPRS/Internet.
4.
CONFIGURE Connexion GPRS/Internet
<Dispositif :> Le type de dispositif GPRS / Internet en surbrillance lorsqu'on accède à CONFIGURE Connexion GPRS/Internet.
<Bluetooth :> SmartStation détecte automatiquement si le dispositif connecté est compatible bluetooth. Certains dispositifs demandent le numéro d'identification de Bluetooth.

<APN :> disponible pour certains dispositifs GPRS / Internet. Nom du Point d'Accès (Access Point Name) d'un serveur depuis un fournisseur de réseau, qui permet d'accéder aux services de données. Contactez votre fournisseur pour obtenir le bon NPA. Obligatoire pour utiliser le GPRS.
)
CODES (F3) Disponible pour les téléphones cellulaires de technologie GSM. Permet d'accéder à CONFIGURE Codes GSM pour saisir le code PIN (Personal Identification Number) de la carte SIM. Si le PIN est bloqué pour une raison ou une autre, par exemple si un PIN erroné a été saisi, entrez le code de déblocage personnel (Personal UnblocKing code) pour accéder au PIN.
)
)
SHIFT CMND (F4) permet aux commandes AT d'être envoyées au dispositif GPRS/Internet.
Annexe G
5.
au
paragraphe

21.7Internet
)
La connexion Internet est disponible pour SmartStation.
Description
La connexion Internet permet à SmartStation d'être connectée à Internet pour recevoir des données en temps réel. Un périphérique GPRS / Internet doit lui être associé.
Pour Internet
•<Internet : Oui> dans CONFIGURE Interface Internet.
•<Port : NETx> affecté à une interface dans CONFIGURE Interfaces.
Configuration du port NET/IP pas à pas
Description
1.
2.
19
Mettez en surbrillance une interface à laquelle un périphérique Internet est associé.
3.
CTRL (F4) pour accéder à CONFIGURE Réglage Port IP.
4.
CONFIGURE Réglage Port IP, page Général
<Nom :> le nom du port NET joint à l'interface mise en surbrillance lorsqu'on a accédé à cette page.

<Utilisateur :> Mode de fonctionnement de la SmartStation avec Internet.
<Utilisateur : Client> doit être sélectionné en cas d'utilisation de NTRIP comme application Internet. Sur Internet, les NTRIPClients et les NTRIPServers sont considérés comme des clients.
<Utilisateur : Serveur> doit être sélectionné si la SmartStation est le serveur.
34.1
<Serveur :> Le serveur auquel on souhaite se connecter sur Internet. L'ouverture de la liste de sélection permet d'accéder à CONFIGURE Connexion serveur, où de nouveaux serveurs peuvent être créés et des serveurs existants sélectionnés ou modifiés.
21.10
<Adresse IP :> L'adresse IP du <Serveur :> sélectionné comme paramétré dans CONFIGURE Connexion serveur.
Pour <Utilisateur : Serveur> : Affichage de l'adresse IP en combinaison avec le port NET paramétré dans CONFIGURE Réglage Paramètres IP
<Hôte :> Le nom d'hôte du <Serveur :> sélectionné comme paramétré dans CONFIGURE Connexion serveur. Seulement pour récepteurs RX1250.
<Port IP :> Le numéro de port IP du <Serveur :> sélectionné comme paramétré dans CONFIGURE Connexion serveur.
au
paragraphe

<AutoConnect :> Disponible pour <Utilisateur : Client>.
Pour <Mode T-Réel : Mobile> dans CONFIGURE Mode Temps Réel permet une connexion automatique de la SmartStation à Internet lorsqu'un point est occupé lors d'un levé. La fin de l'occupation du point entraîne la fin de la connexion à Internet.
5.
PAGE (F6) permet d'accéder à CONFIGURE Réglage Port IP, page Ranges(Plages)
6.
CONFIGURE Réglage Port IP, page Ranges (Plages)
Pour <Utilisateur : Serveur> dans CONFIGURE Réglage Port IP, page Général, les champs sont des champs de saisie. Les champs <Plage X de :> et <Plage X vers :> peuvent être utilisés pour empêcher un utilisateur avec une adresse IP hors des plages définies d'accéder au capteur.
Saisissez les plages d'adresse IP.
)
EFFAC (F5) restaure les valeurs par défaut des champs.
7.
CONT (F1) permet de revenir à l'écran à partir duquel on a accédé à CONFIGURE Réglage Port IP.
au
paragraphe

21.8Balayage des stations de référence
Description
CONFIGURE Scan Station Référence fournit des informations sur les stations de référence, avec les dispositifs spécifiques joints, comme par exemple une radio, depuis laquelle on reçoit les corrections en temps réel. Ceci peut également être utile pour savoir si quelqu'un d'autre dans la zone utilise un canal de radio particulier.
Description
1.
2.
Dans CONFIGURE Interfaces, mettez en surbrillance une interface présentant un dispositif approprié.
19.2.2
3.
CTRL (F4) permet d'accéder à CONFIGURE Connexion RS232 ou CONFIGURE Canal Radio.
4.
SCAN (F5) permet d'accéder à CONFIGURE Scan Station Référence.

CONFIGURE Scan Station Référence
CONT (F1)
Pour sélectionner la station de référence en surbrillance et continuer avec l'écran suivant.
PM- (F2) et PM+ (F3)
Disponible pour balayer des stations de référence avec des radios jointes. Pour commuter la radio sur le canal inférieur/supérieur par rapport au canal actuel. Les stations de référence affichées changent pour passer à celles diffusées sur le nouveau canal.
Description
ID Stat.
ID des stations de référence disponibles depuis lesquelles un signal est capté.
Pour les radios, les radios des stations de référence transmettant sur le même canal sont regroupées sur une liste.
Latence (s)
Le décalage temporel, en secondes et configuré sur la référence, entre le moment où la référence collecte les données et celui où les données sont transmises.
Format de données
Format des données de la station de référence.

21.9Configuration des stations à appeler
Description
CONFIGURE Stations à appeler permet de créer des stations, fournit une liste de stations de référence pouvant être appelées et permet aux stations existantes d'être modifiées.
Pour les téléphones cellulaires numériques de toutes technologies et pour les modems, le numéro de téléphone du périphérique de la station de référence doit être connu. Pour une station de référence à appeler, un nom, un numéro de téléphone et les coordonnées si elles sont disponibles, peuvent être configurées.
La configuration est possible pour les téléphones cellulaires numériques et les modems de mobiles et de références.

21.9.2Accès à CONFIGURE Stations à appeler
Description
1.
2.
Dans CONFIGURE Interfaces, mettez en surbrillance l'interface présentant un téléphone numérique cellulaire de n'importe quelle technologie ou un modem.
19.2.2
3.
CTRL (F4) pour accéder à CONFIGURE Connexion XX.
4.
Ouvrez la liste de sélection pour <Station :> afin d'accéder à CONFIGURE Stations à appeler.

CONFIGURE Stations à appeler
CONT (F1)
Pour sélectionner la station mise en surbrillance et retourner à l'écran depuis lequel cet écran a été accédé.
NOUV (F2)
Pour créer une station. Reportez-vous à "21.9.3 Création d'une station à appeler".
EDIT (F3)
Pour modifier une station. Reportez-vous à "21.9.4 Modification d'une station à appeler".
SUPP (F4)
Pour supprimer la station en surbrillance.
Description
Nom
Nom de toutes les stations de référence disponibles.
Numéro
Numéro de téléphone de la station à appeler.

21.9.3Création d'une station à appeler
Création d'une station à appeler pas à pasEtape
Description
1.
Reportez-vous à "21.9.2 Accès à CONFIGURE Stations à appeler" pour accéder à CONFIGURE Stations à appeler.
2.
NOUV (F2) pour accéder à CONFIGURE Nouvelle station à appeler.
3.
CONFIGURE Nouvelle Station à appeler
<Nom: > Un nom unique pour la nouvelle station de référence à être appelée. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces. Saisie optionnelle.
<Numéro :> Le numéro de la station de référence à appeler. Si le lever est entrepris hors des limites nationales, il faut entrer un numéro de téléphone avec le code d'appel standard international. Exemple : +41123456789. Dans le cas contraire, ils peuvent être entrés comme des numéros de téléphone standard.
<Protocole :> Disponible pour les téléphones cellulaires numériques de technologie GSM. Le protocole configuré du téléphone cellulaire numérique de technologie GSM. <Protocole : Analogique> Pour les réseaux téléphoniques classiques. <Protocole: ISDN v.110> Pour les réseaux GSM.
Saisissez le numéro à composer.
4.
Les coordonnées approximatives de la stations de référence doivent-elles être saisies ?
5.
CONFIGURE Nouvelle station à appeler

<Entrer Coords : Oui> Saisissez les coordonnées de la station de référence.
)
)
SHIFT H ELL ou SHIFT ORTH (F2) Disponible pour les coordonnées locales. Permet de passer de la hauteur au-dessus de l'ellipsoïde à l'altitude orthométrique.
6.
STOCK (F1) permet de revenir à l'écran à partir duquel on a accédé à CONFIGURE Nouveaux Points à appeler.
Etape Description

21.9.4Modification d'une station à appeler
Description
1.
Reportez-vous à "21.9 Configuration des stations à appeler" pour accéder à CONFIGURE Stations à appeler.
2.
(F3) EDIT permet d'accéder à CONFIGURE Modifier Station à appeler.
3.
Les étapes suivantes sont toutes identiques à celles requises par la création d'une nouvelle station à appeler.
Reportez-vous à "21.9.3 Création d'une station à appeler". Suivez les instructions fournies, à partir de l'étape 3.

21.10Configuration de la connexion serveur
Description
CONFIGURE Connexion serveur permet de créer des serveurs, fournit une liste de serveurs accessibles sur Internet et autorise la modification de serveurs existants.
Pour les serveurs accessibles sur Internet, l'adresse IP ou le nom d'hôte (seulement pour les récepteurs RX1250) et le port TCP/IP doivent être connus. Pour accéder à un serveur, il faut configurer un nom.

21.10.2Accès à CONFIGURE Connexion serveur
Description
1.
2.
Dans CONFIGURE Interfaces, mettez en surbrillance une interface attachée à une interface Internet/Ethernet.
19
3.
4.
Ouvrez la liste de sélection <Serveur :> pour accéder à CONFIGURE Connexion serveur.
CONFIGURE
Connexion serveur
CONT (F1)
Pour sélectionner le serveur mis en surbrillance et retourner à l'écran depuis lequel cet écran a été accédé.
NOUV (F2)
Pour créer un serveur. Reportez-vous à "21.10.3 Création d'un serveur".
EDIT (F3)
Pour modifier un serveur. Reportez-vous à "21.10.4 Modification d'une connexion serveur".

Description
Nom
Noms de tous les serveurs disponibles.
Adresse IP
Adresses IP de tous les serveurs disponibles.
Hôte
Noms d'hôte de tous les serveurs disponibles. Seulement pour récepteurs RX1250.
Port IP
Numéros de port IP de tous les serveurs disponibles.
SUPP (F4)
Pour supprimer le serveur en surbrillance.
PLUS (F5)
Pour commuter entre l'adresse IP (seulement pour récepteurs RX1250 : hôte) et l'adresse TCP/IP du serveur.

21.10.3Création d'un serveur
Création d'un serveur accessible pas à pasEtape
Description
1.
Reportez-vous à "21.10.2 Accès à CONFIGURE Connexion serveur" pour accéder à CONFIGURE Connexion serveur.
2.
NOUV (F2) pour accéder à CONFIGURE Nouveau Serveur.
3.
CONFIGURE Nouveau Serveur
<Nom: > Un nom unique pour le nouveau serveur accessible. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces.
<Adresse IP :> Saisissez l'adresse IP du serveur auquel accéder sur Internet.
<Hôte :> Saisissez le nom d'hôte du serveur auquel vous vous connectez sur l'Internet. Seulement pour récepteurs RX1250.
<Port IP :> Le port du serveur Internet via lequel les données sont transmises. Chaque serveur dispose de plusieurs ports pour divers services.
4.
STOCK (F1) permet de revenir à l'écran à partir duquel on a accédé à CONFIGURE Nouveaux Points à appeler.

21.10.4Modification d'une connexion serveur
Description
1.
Reportez-vous à "21.10 Configuration de la connexion serveur" pour accéder à CONFIGURE Connexion serveur.
2.
EDIT (F3) pour accéder à CONFIGURE Edit Serveur.
3.
Les étapes suivantes sont toutes identiques à celles requises par la création d'un nouveau serveur.
Reportez-vous à "21.10.3 Création d'un serveur". Suivez les instructions fournies, à partir de l'étape 3.

Config...SmartStation TPS1200+ 499
22Config...SmartStation
22.1Mode Temps Réel
22.1.1Configuration Temps Réel
Description
Les options de cet écran permettent de configurer les paramètres liés au GPS temps réel. On définit ici si la SmartStation doit fonctionner comme un mobile (statique, comme sur un trépied) et le type de messages GPS temps réel à utiliser.
Accès
Sélectionnez Menu Principal : Config...SmartStation...Mode Temps réel.
OU
Sélectionnez Menu Principal : Config...Interfaces.... Mettez GPS RTK en surbrillance. EDIT (F3).
OU
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran CONFIGURE Mode Temps Réel.
OU
OU

CONFIGURE
Mode Temps Réel
CONT (F1)
MOBIL (F2)
Pour configurer les paramètres supplémentaires essentiels pour les opérations mobiles. Reportez-vous à "CONFIGURE Options suppl. Mobile, page Général".
PERPH (F5)
Option
Description
<Mode T-Réel :>
Aucun(e)
La SmartStation n'est pas à utiliser comme un mobile GPS temps réel.
Mobile
Activation d'une interface temps réel de mobile GPS.
<Donn T-Réel :>
Leica
Format de données Leica GPS temps réel propriétaire prenant en charge GPS L1/L2 et GLONASS L1/ L2. Ceci est conseillé si on travaille uniquement avec des capteurs Leica.

Leica 4G
Format de données Leica GNSS temps réel propriétaire prenant en charge GPS L1/ L2/ L5, GLONASS L1/ L2 et Galileo E1/E5a/E5b/Alt- BOC. C'est le format recommandé en cas d'utilisation de récepteurs Leica avec Leica SmartWorx v7.0 ou ultérieur.
CMR
CMR+
CMR et CMR+ sont des formats compacts utilisés pour recevoir des données de la part de récepteurs tiers.
RTCM v3.1
Message selon RTCM version 3. Un nouveau format de standard pour la transmission d'information de correction de Système Satellite de Navigation Globale. Efficacité plus élevée que RTCM v2.x. Fonctionne avec les services GPS temps réel avec une largeur de bande bien plus réduite.
Types de message pour des opérations en temps réel GNSS :
•1001 : observations GPS temps réel sur L1 uniquement
•1002 : observations GPS temps réel étendues sur L1 uniquement
•1003 : observations GPS temps réel sur L1 et L2

•1004 : observations GPS temps réel étendues sur L1 et L2
•1005 : station de référence GPS temps réel stationnaire Point de Référence d'Antenne (Antenna Reference Point, ARP)
•1006 : station de référence GPS temps réel stationnaire ARP avec hauteur d'antenne
•1007 : descripteur d'antenne
•1008 : descripteur d'antenne et numéro de série
•1009 : observations GLONASS temps réel sur L1 uniquement
•1010 : observations GLONASS temps réel étendues sur L1 uniquement
•1011 : observations GLONASS temps réel sur L1 et L2
•1012 : observations GLONASS temps réel étendues sur L1 et L2
Messages réseau RTK selon le concept maître-auxiliaire :

•1014: message de données station auxiliaire réseau.
Ce message contient des détails sur les stations de référence dans le réseau, par exemple la station maître et ses coordonnées et les différences de coordonnées entre la station maître et les stations auxiliaires.
•1015: message sur les différences de correction ionosphérique
•1016: message sur les différences de correction géométrique
•1029: message de texte à caractères Unicode
•1033 : message descripteur d'antenne et de récepteur
Pseudodistance et valeurs de plage de phase pour L1 et L2. Selon le type de récepteur, les données sont envoyées uniquement pour L1 ou pour L1 et L2.
Précision sur le mobile :
•Pour L1-uniquement : 0.25 - 1 m emq.
•Pour L1 et L2 : 1 - 5 cm emq après une résolution d'ambiguïté réussie.

RTCM 1,2 v2
Message selon la version RTCM version 2.x. Corrections GPS différentielles et delta. Le message 3 est également créé. Utilisation pour applications DGPS. Précision sur le mobile : 0.25 - 1 m emq.
RTCM 9,2 v2
Message selon la version RTCM version 2.x. GPS partielles et corrections GPS différentielles et delta. Le message 3 est également créé. Utilisation pour applications DGPS avec une liaison lente en présence d'interférence. Précision sur le mobile : 0.25 - 1 m emq.
RTCM 18,19 v2
Message selon la version RTCM version 2.x. Phase de porteuse et pseudo-distance non corrigées. Le message 3 est également créé. Utilisation pour les opérations GPS temps réel où la résolution des ambiguités se fait sur le mobile. Précision sur le mobile : 1 - 5 cm emq après une levée réussie des ambiguïtés.
RTCM 20,21 v2
Message selon la version RTCM version 2.x. GPS temps réel et corrections de pseudo- distance haute précision. Le message 3 est également créé. Utilisation pour des opérations GPS temps réel. Précision sur le mobile : 1 - 5 cm emq après une levée réussie des ambiguïtés.
<Port :>
Le port de connexion du périphérique.

Port 1
5 broches LEMO-0.
Ce port se trouve sur la base de l'instrument.
Port 2 (î)
Connexion par griffe pour Radiopoignée (RCS) et adaptateur SmartAntenne Adapter avec (SmartStation). Ce port se trouve au-dessus du Panneau latéral de communicatio.
Port 3 (BT)
Module Bluetooth réservé à la communication avec des périphériques à possibilités Bluetooth. Ce port est intégré dans le Panneau latéral de communicatio.
NETx
Disponible pour une interface Internet activée. Si ces ports ne sont pas affectés à une interface spécifique, ce sont des ports distants supplémentaires.

<Capteur Réf:>
Liste de sélection
Le type de capteur utilisé à la référence. Si le format de données GPS temps réel ne comprend pas d'informations sur le type de capteur, certaines corrections se fondant sur ces informations sont appliquées afin de fournir des résultats corrects. Les formats de données temps réel Leica, Leica 4G, CMR, CMR+ et RTCM v3.1 contiennent cette information. C'est notamment important quand on utilise un récepteur System300 ou un récepteur d'un autre fabricant comme station de référence.
<Réf Antenne :>
Liste de sélection
L'antenne utilisée à la référence. Si le format de données GPS temps réel ne comprend pas d'informations sur l'antenne, certaines corrections se fondant sur ces informations sont appliquées afin de fournir des résultats corrects. Les formats de données temps réel Leica, Leica 4G, RTCM v2.3, CMR, CMR+ et RTCM v3.1 contiennent cette information.
)Si les données de référence sont corrigées par des valeurs absolues de calibrage d'antenne et si une antenne standard Leica est utilisée sur le mobile, sélectionnez ADVNULLANTENNA comme antenne de référence.

Etape suivanteSI des options de mobile supplémentaires
ALORS
ne sont pas à configurer
CONT (F1) ferme l'écran puis revient à l'écran à partir duquel on a ouvert CONFIGURE Mode Temps Réel.
sont à configurer
MOBIL (F2). Reportez-vous à "CONFIGURE Options suppl. Mobile, page Général".
CONFIGURE Options suppl. Mobile, page Général
Les champs disponibles dépendent de <Donn T-Réel :> sélectionné dans CONFIGURE Mode Temps Réel.
CONT (F1)
GGA (F4)
Pour activer l'envoi d'un message GGA pour les applications réseau de référence.
Reportez-vous à "22.1.2 Configuration d'envoi de messages GGA aux applications réseau de référence".

GETID (F5)
Disponible pour <Accepter Réf : Déf. par util.>.
Pour afficher et sélectionner l'ID des stations de référence, la latence du message et le format des données. En cas d'utilisation de radios, le canal radio peut être commuté et les stations captées sur la nouvelle fréquence s'affichent.
1er (F6)
Disponible si <Accepter Réf : 1ère reçue>.
Pour forcer le système à essayer d'établir une nouvelle connexion avec une station de référence différente.
PAGE (F6)
Pour passer à une autre page de cet écran. Champ
Option
Description
<Accepter Réf. :>
La station de référence en provenance de laquelle des données GPS temps réel sont à accepter.
Déf. par util.
Les données GPS temps réel arrivant sont acceptées de la station de référence définie dans <N° Sta Réf :>.
1ère reçue
Les données GPS temps réel entrantes provenant de la première station de référence reconnue sont acceptées.

Toutes Reçues
Les données GPS temps réel entrantes provenant de n'importe quelle station de référence sont acceptées.
<N° Sta. Réf :>
Saisie utilisateur
Disponible pour <Accepter Réf : Déf. par util.>. L'Id spécial de la station de référence depuis laquelle des données GPS temps réel sont à recevoir. Les valeurs minimale et maximale permises varient.
De 0 à 31
Pour <Donn T-Réel : Leica> et <Donn T-Réel : CMR/CMR+>.
De 0 à 1023
Pour <Version RTCM : 1.x> et <Version RTCM : 2.x>.
De 0 à 4095
Pour <Donn T-Réel : Leica 4G> et <Donn T-Réel : RTCM v3>.
<Réseau Réf :>
Aucun, VRS ou FKP
Définit le type de réseau de référence à utiliser.
<Envoi N° Util. :>
Oui ou Non
Active l'envoi d'un message NMEA propriétaire Leica définissant l'utilisateur.
<ID 1 :> et <ID 2 :>
Saisie utilisateur
Disponible pour <Envoi N° Util. : Oui>.
Le numéro d'utilisateur spécifique à envoyer au sein du message NMEA propriétaire Leica. Par défaut, c'est le numéro de série de l'instrument qui s'affiche.

Etape suivante
PAGE (F6) permet de passer à la page NTRIP.
CONFIGURE
Options suppl. Mobile,
page NTRIP
CONT (F1)
SRCE (F5)
Pour télécharger le tableau source NTRIP si <Point d'accès :> est inconnu. Pour cela, l'interface Internet GPRS doit déjà être configurée. Reportez-vous à "34.2.3 Utilisation du service NTRIP avec la SmartStation".
PAGE (F6)
<Version RTCM :>
1.x, 2.1, 2.2 ou 2.3
Disponible pour <Donn T-Réel : RTCM XX v2> dans CONFIGURE Mode Temps Réel.
La même version doit être utilisée à la référence et au mobile.
<Bits / Byte :>
6 ou 8
Définit le nombre de bits/octets dans un message RTCM en réception.

Option
Description
<Util. NTRIP :>
Oui ou Non
Active NTRIP.
<N° Util. :>
Saisie utilisateur
Un numéro d'utilisateur est demandé pour recevoir des données du NTRIPCaster. Contactez l'administrateur NTRIP pour de plus amples informations.
<(cont) :>
Saisie utilisateur
Permet de continuer la chaîne <N° Util :> sur une nouvelle ligne.
<Mot Passe :>
Saisie utilisateur
Un mot de passe est demandé pour recevoir des données du NTRIPCaster. Contactez l'administrateur NTRIP pour de plus amples informations.
<Point d'accès :>
Saisie utilisateur
La source NTRIP à partir de laquelle des données GPS temps réel sont requises. SRCE (F5) pour télécharger le tableau source NTRIP si <Point d'accès :> est inconnu.
Etape suivante
PAGE (F6) permet de passer à la page Options RTCM.

CONFIGURE
Options suppl. Mobile,
page Options RTCM
Cet écran est seulement accessible si <Donn T-Réel : RTCM v3.1> a été paramétré dans CONFIGURE Mode Temps Réel.
CONT (F1)
PAGE (F6)
Option
Description
<Util SyCord Auto :>
Oui ou Non
Pour définir un système de coordonnées RTCM reçu par un réseau de référence comme système de coordonnées actif.
)Champ grisé et désactivé si <Réseau Réf. : Aucun> a été paramétré dans CONFIGURE Options suppl. Mobile, page Général.

Etape suivanteEtape
Description
1.
CONT (F1) pour accéder à CONFIGURE Mode Temps Réel.
2.
<Montr Msg Info :>
Détermine si un message d'information (RTCM 1029) reçu par un réseau de référence sera affiché ou enregistré.
Non
Le message d'information ne sera pas affiché.
Montrer
Le message d'information sera seulement affiché.
Connection
Le message d'information sera seulement enregistré dans un fichier texte.
Montrer et Cnct
Le message d'information sera affiché et enregistré dans un fichier texte.

22.1.2Configuration d'envoi de messages GGA aux applications réseau de référence
Description
•La plupart des réseaux exigent une position approximative du mobile. Pour les applications réseau de référence, un mobile se connecte au réseau de référence et transmet sa position approximative sous forme de message NMEA GGA.
•Par défaut, le récepteur envoie des messages GGA avec des positions actualisées en mode automatique quand un réseau de référence a été sélectionné.
•Les prescriptions topographiques dans certains pays requièrent la sélection d'une position déterminée. Cette position est alors envoyée au réseau de référence comme message GGA à travers l'interface temps réel toutes les cinq secondes.
•Reportez-vous à "F.3 GGA - données du système de positionnement global" pour plus d'informations sur le format de message GGA.
Description
1.
Reportez-vous à "22.1.1 Configuration Temps Réel" pour accéder à CONFIGURE Mode Temps Réel.
2.
Pressez MOBIL (F2) pour accéder à CONFIGURE Options suppl. Mobile.
3.
Pressez GGA (F5) pour accéder à CONFIGURE Envoie NMEA GGA.
OU
Appuyez sur un raccourci-clavier pour accéder à l'écran CONFIGURE Envoie NMEA GGA.

OU
Appuyez sur USER.
CONFIGURE
Envoie NMEA GGA
CONT (F1)
COORD (F2)
Disponible pour <Position GGA : De Job> et <Position GGA : Position ICI>. Pour présenter d'autres types de coordonnées. Les coordonnées locales sont disponibles lorsqu'un système de coordonnées local est actif.
DERN (F3)
Disponible pour <Position GGA : Position ICI>. Pour utiliser les mêmes coordonnées dans le message GGA que celles lors de la dernière utilisation du récepteur dans une application réseau de référence.
Ceci est possible quand les coordonnées d'une application réseau de référence précédente sont encore enregistrées dans la RAM système.

ICI (F4)
Disponible pour <Position GGA : Position ICI>. Pour utiliser les coordonnées de la position de navigation courante dans le message GGA.
SHIFT H ELL (F2) et SHIFT ORTH (F2)
Commute entre les altitudes ellipsoïdale et orthométrique. Disponible pour des coordonnées locales. Champ
Option
Description
<Position GGA :>
Automatique
La position courante du mobile est transmise au réseau de référence. La position est actualisée et envoyée toutes les cinq secondes.
De Job
Un point du job actif peut être sélectionné dans <Id Point :>. La position de ce point est transmise au réseau de référence toutes les cinq secondes.
Position ICI
La dernière position utilisée dans une application réseau de référence ou la position courante de navigation peut être sélectionnée au moyen de DERN (F3) ou ICI (F4). La position sélectionnée est envoyée toutes les cinq secondes.
Aucun(e)
Aucun message GGA n'est envoyé au réseau de référence.

Etape suivanteEtape
Description
1.
CONT (F1) permet d'accéder à CONFIGURE Options suppl. Mobile.
2.
CONT (F1) pour accéder à CONFIGURE Mode Temps Réel.
3.
CONT (F1) permet de revenir à l'écran à partir duquel on a ouvert CONFIGURE Mode Temps Réel.
<Id Point :>
Liste de sélection
Disponible pour <Position GGA : De Job>.
Les coordonnées de ce point sont transmises comme position dans le message GGA. Ouvrir la liste de sélection ouvre GESTION Données : Nom du Job. Reportez-vous à "6.2 Accès au menu Gestion Données".

22.2Paramètres d'occupation des points
Description
Les paramètres de cet écran définissent quels sont les points occupés et enregistrés.
Accès
Sélectionnez Menu Principal : Config...SmartStation...Paramètres d'occupation.
OU
Pressez un raccourci-clavier configuré pour accéder à l'écran CONFIGURE Paramètres d'occupation. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
OU
OU

CONFIGURE Paramètres d'occupation
CONT (F1)
PARAM (F3)
Pour configurer l'intervalle de temps après qu'une occupation de point ait été stoppée manuellement.
Option
Description
<Mode OCCUP :>
Normal
Le mode d'enregistrement des coordonnées de point.
Ce champ est fixé sur <Mode OCCUP : Normal>.
<OCCUP Auto :>
Non
Démarre l'occupation du point en appuyant sur OCCUP (F1).
Oui
Démarre l'occupation du point automatiquement en entrant SETUP Nouveau point de station.
Timed (programmé en temps)
Démarre l'occupation de point automatiquement à une heure donnée. L'heure de départ est précisée dans SETUP Nouveau point de station.

<STOP Auto :>
Oui ou Non
Arrête les mesures automatiquement lorsque le paramètre défini pour le <Critère STOP:> atteint 100 %.
<Critère STOP :>
Disponible pour <STOP Auto : Oui>. Définit la méthode utilisée pour <STOP Auto :>.
Les paramètres déterminent le calcul de la durée de l'occupation du point. Les paramètres de la méthode sélectionnée sont définis à l'aide de PARAM (F3).
Précision ou Positions
Disponible pour <Mode T-Réel : Mobile>.
Heure,
Observations ou
Nb de Satellites
Disponible pour <Mode T-Réel : Aucun>.
<Indicateur :>
Disponible pour <STOP Auto : Non>.
Il s'agit d'un indicateur indiquant quand stopper l'occupation du point. Les paramètres de la méthode sélectionnée sont définis à l'aide de PARAM (F3).
Aucun ou
Positions
Disponible pour <Mode T-Réel : Mobile>.

Aucun, Temps,
Observations ou
Nb de Satellites
Disponible pour <Mode T-Réel : Aucun>.
<Bip sur Stop :>
Oui ou Non
Active un signal sonore lorsque l'occupation de point se termine par <STOP Auto :>.
<STOCK Auto :>
Oui ou Non
Stocke automatiquement les points après avoir stoppé l'occupation de point.
<Bip sur STOCK :>
Oui ou Non
Active un signal sonore lorsque l'occupation de point est enregistrée par <STOCK Auto :>.
<Fin Lever :>
Définit le comportement de l'instrument une fois qu'un point est enregistré.
Manuel
Quitte le Levé GPS lorsque ESC est pressée.
Automatique
Quitte Levé GPS automatiquement en appuyant sur STOCK (F1) et retourne au menu principal.

Etape suivanteSI les paramètres pour <STOP Auto :>
ET
ALORS
ne sont pas à configurer
-
CONT (F1) permet de fermer l'écran et de revenir à l'écran à partir duquel on a ouvert CONFIGURE Paramètres d'occupation:
sont à configurer
<Mode T-Réel : Aucun>
PARAM (F3) permet de changer à CONFIGURE Critère Stop Post-Traitement.
sont à configurer
<Mode T-Réel : Mobile>
PARAM (F3) permet de passer à CONFIGURE Critère Stop Temps Réel. Reportez-vous à "CCONFIGURE Critère Stop Temps Réel".

CCONFIGURE
Critère Stop Temps Réel
CONT (F1)
Pour accepter les modifications et retourner à CONFIGURE Paramètres d'occupation.
Les paramètres affichés sur cet écran dépendent du paramètre pour Critère STOP :> dans CONFIGURE Paramètres d'occupation. Champ
Option
Description
<Qualité pos <:>
et
<Qualité Ht <:>
Saisie utilisateur
Règle la position maximale et les qualités de hauteur pour chaque occupation de point. Le calcul des qualités démarre en appuyant sur OCCUP (F1). SmartStation arrête la mesure lorsque la position et les qualités de hauteur sont toutes deux inférieures aux valeurs configurées.

Etape suivanteEtape
Description
1.
CONT (F1) retourne à CONFIGURE Paramètres d'occupation.
2.
<Positions :>
Saisie utilisateur
Le point est occupé pour un nombre minimum de positions même lorsque <Qualité Pos <:> et <Qualité Ht <:> sont déjà inférieures au maximum spécifié.
<Mise à jr position :>
Saisie utilisateur
Fixe le nombre de positions devant être observées avant que la SmartStation ne cesse les mesures. Le comptage du nombre de positions démarre lorsque OCCUP (F1) est pressée.

22.3Paramètres Satellite
Description
Les paramètres de cet écran définissent les satellites et les signaux de satellite utilisés par SmartStation.
Accès
Sélectionnez Menu Principal : Config...SmartStation...Paramètres Satellite.
OU
CONFIGURE
Paramètres Satellite
CONT (F1)
SHIFT INIT (F4)
Pour effacer les almanachs actuels enregistrés dans la SmartStation et y charger de nouveaux almanachs.

Option
Description
<GLONASS:>
Oui ou Non
Définit si le récepteur accepte les signaux de satellites GLONASS pendant la poursuite.
<Galileo :>
Oui ou Non
Définit si le récepteur accepte les signaux de satellites Galileo pendant la poursuite.
<GPS L2C :>
Automatique ou ForceL2C
Définit le signal L2C à poursuivre. Le paramétrage recommandé est "Automatique".
<GPS L5 :>
Oui ou Non
Détermine si le signal GPS L5 sera poursuivi.
<Angle coupure :>
Saisie utilisateur
Règle l'altitude en degrés en dessous de laquelle les signaux satellites ne sont pas enregistrés et non affichés à la poursuite. Paramètres conseillés :
•Pour GPS temps réel : 10°.
•Pour d'autres applications : 15°.
<Perte Signal :>
Avec Bip
OU
Sans Bip
Active un signal sonore d'alarme émis par SmartStation lorsque les satellites sont perdus et que par conséquent aucune position ne peut être calculée.
<Santé SV :>
Automatique
Les signaux satellite entrants seront contrôlés. Les données des signaux identifiés comme non sains ne seront ni enregistrées ni utilisées pour les calculs temps réel.

Etape suivante

22.4Fuseau horaire
Description
Les paramètres de cet écran aident la SmartStation à localiser puis à poursuivre rapidement les satellites.
Accès
Sélectionnez Menu Principal : Config...SmartStation...Heure et position initiale.
OU
CONFIGURE Heure et position initiale
CONT (F1)

Option
Description
<Fuseau heure :>
De -13:00 à +13:00
Le fuseau horaire de la position actuelle à la date locale.
<Heure Locale :>
Saisie utilisateur
Le réglage de l'heure et de la date locales accélère grandement le processus d'acquisition des satellites.
<Date Locale :>
Saisie utilisateur
Le réglage de la date locale accélère grandement le processus d'acquisition des satellites.
Etape suivante

22.5Paramètres de contrôle qualité
Description
Les paramètres de cet écran définissent les limites de qualité de coordonnée et valeurs DOP acceptées pour les occupations de point.
Accès
Sélectionnez Menu Principal : Config...SmartStation...Paramètres contrôle qualité.
OU
Pressez un raccourci-clavier configuré pour accéder à l'écran CONFIGURE Param. contrôle qualité. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
OU
OU

CONFIGURE
Param. contrôle qualité
CONT (F1)
Option
Description
<Contrôle CQ :>
Aucun(e), Pos uniquement, Alti uniquement ou Pos + Alti
Le type de qualité de coordonnées à contrôler avant de stocker un point. Si activé, la limite définie dans <CQ Maximum :> est contrôlée avant de stocker un point. Un signal d'alarme est émis lorsque la limite est dépassée. Reportez-vous à "6.3.1 Terminologie" pour de plus amples informations sur la qualité des coordonnées.
<CQ Maximum :>
Saisie utilisateur
Disponible sauf si <Contrôle CQ : Aucun(e)>.
La qualité de coordonnée acceptable maximale.

Etape suivante
<Limite DOP :>
Aucun(e), GDOP, PDOP, HDOP ou VDOP
Si activé, la limite définie dans <DOP Maximum :> est vérifiée. Les positions GPS ne sont pas disponibles si la limite est dépassée.
<DOP Maximum :>
Saisie utilisateur
Disponible sauf si <Limite DOP : Aucun(e)>.
La valeur DOP maximale acceptable.
<Pos 2D permis :>
Oui
Des positions en 2D peuvent être obtenues avec seulement trois satellites disponibles. L'altitude est fixée à celle de la dernière position dont l'altitude a été calculée.
Non
Des positions en 2D ne peuvent être obtenues avec seulement trois satellites disponibles.

22.6Enregistrement de données brutes
Description
•En cas d'utilisation d'une SmartStation, il est possible d'ajouter la fonctionnalité d'enregistrement de données brutes GPS.
•Les paramètres de cet écran définissent l'enregistrement des observations brutes.
•C'est une option protégée qui peut seulement être activée après la saisie du code de licence approprié.
Accès
C'est une option protégée par licence qui est seulement activée après la saisie du code de licence approprié. Le code de licence ne peut être chargé que depuis la carte CompactFlash.
Sélectionnez Menu Principal : Config...SmartStation...Enregistrement données brutes.
OU
Pressez un raccourci-clavier configuré pour accéder à l'écran CONFIGURE Observations Brutes. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
OU
OU

CONFIGURE
Observations Brutes
CONT (F1)
Option
Description
<Enr Obs Stat :>
Jamais
Disponible sauf si <Mode T-Réel : Référence>. Pas d'enregistrement de données brutes durant les intervalles en statique ou itinérant.
Statique Seulmt
Disponible sauf si <Mode T-Réel : Référence>. Enregistrement de données brutes durant les intervalles statiques lors de l'occupation d'un point. Le récepteur doit être stationnaire.
<Fréquence Enr :>
De 0.05 s à 300.0 s
Disponible sauf si <Enr Obs Stat. : Jamais> ou <Enr Obs Stat : Non>. Fréquence d'enregistrement des observations brutes.

Etape suivante
<Off :>
Liste de sélection
Cette option détermine le moment de désactivation de la SmartAntenne. Le temps sélectionné est activé chaque fois que la SmartStation quitte le mode GPS.
Cette option est directement liée à <Off :> dans le menu CONFIGURE Démarrage/Extinction.
Reportez-vous à "18.6 Allumage/Extinction" pour plus de détails.

Outils...Formatage Mémoire TPS1200+ 536
23Outils...Formatage Mémoire
Description
Permet de formater la carte CompactFlash, la mémoire interne si disponible et la RAM système. Toutes les données seront supprimées. Reportez-vous à "Annexe B Types de mémoire" pour de plus amples informations sur les types de périphériques de mémoire disponibles.
Accès
Sélectionnez Menu Principal : Outils...Formatage Mémoire.
UTILITAIRE
Formatage Mémoire
CONT (F1)
Pour formater un périphérique de mémoire et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
PROGS (F4)
Pour formater la mémoire des programmes d'application.
SYSTM (F5)
Pour formater la mémoire de la RAM système.

Option
Description
<Périph. Mém. :>
Le type de mémoire à formater.
Sortie
Pour des instruments sans mémoire interne.
Carte CF ou Mémoire Interne
Pour des instruments avec carte CompactFlash et mémoire interne.
<Méthode Form. :>
Format Rapide
Après le formatage, les données ne sont plus visibles mais existent toujours sur le périphérique de mémoire et sont écrasées si besoin.
Format Complet
Les données sont complètement supprimées.
Etape suivanteSI
ALORS
la carte CompactFlash ou la mémoire interne est à formater
CONT (F1) pour formater le périphérique de mémoire sélectionné et retourner au Menu Principal du TPS1200+.
la mémoire des programmes d'application doit être formatée
PROGS (F4) pour formater la mémoire des programmes d'application. Tous les programmes d'application installables sont supprimés.
la RAM système doit être formatée
SYSTM (F5) pour formater la RAM système.

)
Si la RAM système est formatée, toutes les données du système comme les jeux de configuration et antennes définis par l'utilisateur, les listes de codes, les fichiers terrain de géoïde et les fichiers terrain SCSP seront perdus.

Outils...Transfert Fichiers... TPS1200+ 539
24Outils...Transfert Fichiers...
Description
Le présent chapitre décrit la procédure de base pour le transfert de fichiers entre la carte CompactFlash, la mémoire interne, si elle est installée, et la RAM système. Reportez-vous à "Annexe C Structure des répertoires du périphérique mémoire" pour de plus amples informations sur les types de fichiers et les emplacements des fichiers sur la carte CompactFlash.
Accès
Sélectionnez Menu Principal : Outils...Transfert Fichiers...XX.
UTILITAIRE
Transfert XX
Les champs disponibles sur l'écran dépendent des options sélectionnées dans Menu Principal : Outils...Transfert Fichiers....
CONT (F1)
Pour transférer un fichier et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
ALL (F3)
Disponible pour certaines options de transfert. Pour transférer tous les fichiers.

Option
Description
<De :>
Le périphérique mémoire depuis lequel un fichier est transféré.
Carte CF
Le transfert depuis la carte CompactFlash.
RAM système
Le transfert depuis la RAM système. Disponible sauf en cas de transfert de job.
Mémoire interne
Le transfert depuis la mémoire interne, si elle est installée. Disponible en cas de transfert de données de job.
<A :>
Sortie
Le périphérique mémoire auquel un fichier est transféré. Ce périphérique mémoire ne doit pas avoir été sélectionné dans le champ <De :>.
<Liste Codes :>
Liste de sélection
Pour sélectionner la liste de codes à transférer.
<Jeu de config. :>
Liste de sélection
Pour sélectionner le jeu de configuration à transférer.
<Sys Coord. :>
Liste de sélection
Pour sélectionner le système de coordonnées à transférer.
<Fichier :>
Liste de sélection
Pour sélectionner le fichier terrain de géoïde, le fichier terrain de SCSP, le contenu complet de la RAM système ou l'almanach courant à transférer, selon l'option de transfert retenue.

Etape suivanteSI tous les XX
ALORS
sont à transférer
ALL (F3) transfère tous les fichiers de la liste.
ne sont pas à transférer
CONT (F1) ne transfère que les fichiers sélectionnés.
Sortie
Les données modem ou station GSM ou serveur à transférer comme fichier binaire. Les stations CDMA sont également transférées.
<Fich. Format :>
Liste de sélection
Pour sélectionner les fichiers de format à transférer.
<Job :>
Liste de sélection
Disponible pour les instruments dotés d'une mémoire interne. Pour sélectionner le job à transférer entre la carte CF et la mémoire interne.
<Antenne :>
Liste de sélection
Pour sélectionner les enregistrements d'antenne à transférer.

Outils...Chargement fichiers système... TPS1200+ 542
25Outils...Chargement fichiers système...
25.1Applications
Description
Les programmes d'application peuvent être chargés de la carte CompactFlash dans la mémoire des programmes d'application. Ces fichiers sont enregistrés dans le répertoire SYSTEM du périphérique de mémoire et disposent de l'extension *.a*.
Accès
Sélectionnez Menu Principal : Outils...Chargement fichiers système......Applications.
UTILITAIRE
Chargement applications
CONT (F1)
Pour télécharger un programme d'application et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
SUPP (F4)
Pour supprimer un programme d'application.

Option
Description
<De :>
Sortie
Le chargement s'effectue depuis la carte CompactFlash.
<A :>
Sortie
Le chargement dans une mémoire de programme d'application.
<Programme :>
Liste de sélection
La liste de fichiers de programmes enregistrés sur la carte CompactFlash.
<Version :>
Sortie
La version du fichier de programme choisi.
Etape suivante
CONT (F1) charge le programme d'application sélectionné.

25.2Langue système
Description
Les chargements de la langue système sont possibles depuis la carte CompactFlash vers l'instrument. Ces fichiers sont enregistrés dans le répertoire SYSTEM du périphérique de mémoire actif et utilisent une extension particulière à chaque langue.
Accès
Sélectionnez Menu Principal : Outils...Chargement fichiers système......Langue système.
UTILITAIRE
Chargement langue système
CONT (F1)
Pour charger une langue système et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
SUPP (F4)
Pour supprimer une langue de la RAM système.

Option
Description
<De :>
Sortie
<A :>
Sortie
Le chargement s'effectue vers l'instrument.
<Langue :>
Liste de sélection
La liste de fichiers de langue enregistrés sur la carte CompactFlash.
<Version :>
Sortie
La version du fichier de langue.
Etape suivante
CONT (F1) charge la langue sélectionnée.
)
Il n'est pas possible d'avoir plus de trois langues enregistrées sur l'instrument. L'anglais est par défaut toujours disponible et ne peut être supprimé.

25.3Firmware de l'instrument
Description
Les chargements du firmware sont possibles de la carte CompactFlash vers l'instrument, SmartAntenne ou RX1200. Ces fichiers sont enregistrés dans le répertoire SYSTEM du périphérique de mémoire actif et disposent de l'extension *.fw.
)
Le firmware peut être chargé directement de LGO sur un PC via une interface série sur la carte CompactFlash dans l'instrument et de là sur l'instrument ou le RX1200.
)
SmartAntenne doit être connectée à l'instrument lors du chargement du firmware de SmartAntenne. Charger le firmware de SmartAntenne peut prendre un certain temps.
Accès
Sélectionnez Menu Principal : Outils...Chargement fichiers système......Firmware.
UTILITAIRE
Chargement firmware du système
CONT (F1)
Pour charger le fimware et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.

Option
Description
<De :>
Sortie
<A :>
Sortie
Chargement vers l'instrument, SmartAntenne ou RX1200.
<Firmware :>
Liste de sélection
La liste de fichiers firmware enregistrés sur la carte CompactFlash. Le firmware pour SmartAntenne est un fichier séparé indépendant du firmware d'instrument. Pour les fichiers firmware du RX1200, les langues disponibles sont comprises dans le firmware.
<Version :>
Sortie
La version du fichier firmware.
Etape suivante
CONT (F1) pour charger le firmware.

Outils...Calculateur TPS1200+ 548
26Outils...Calculateur
Description
Le calculateur peut être utilisée pour effectuer les opérations arithmétiques suivantes :
•addition, soustraction, multiplication et division
•statistiques
•trigonométrie, trigonométrie hyperbolique et calculs avec Pi
•conversions polaire, rectangulaire et d'angle
•fonctions puissance, logs, racines et exponentielles.
Modes opératoires
Le calculateur dispose de deux modes opératoires - mode RPN et mode Standard.
Les opérations arithmétiques sont identiques, les différences se situent dans la façon dont les informations sont saisies, enregistrées et affichées. Type
Description
RPN
Reverse Polish Notation (notation polonaise inversée)
Ce mode opératoire a été développé comme une méthode d'écriture d'expressions mathématiques sans utiliser de parenthèses ou de crochets. De nombreuses calculatrices comme par ex. celles de Hewlett Packard, sont équipées de ce mode opératoire. Les valeurs sont saisies et conservées dans une pile de travail.
Standard
Ce mode opératoire repose sur les principes utilisés par les calculatrices classiques. Les valeurs ne sont pas empilées.

26.2Accès au calculateur
Accès
Sélectionnez Menu principal: Outils...Calculateur
OU
Appuyez sur un raccourci-clavier pour accéder à l'écran UTILITAIRE Calculateur XX. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
OU
OU
Appuyez sur CALC dans n'importe quel écran en modifiant un champ d'entrée pour les caractères numériques, comme la valeur <Gisement :> dans COGO Entrée Pt Lancé. Reportez-vous à "26.4.4 Appel et fermeture de la calculatrice d'un champ de saisie pour les caractères numériques".

26.3Configuration du calculateur
Description
1.
Reportez-vous au chapitre "26.2 Accès au calculateur" UTILITAIRE Calculateur XX.
2.
SHIFT CONF (F2) permet d'accéder à UTILITAIRE Configuration du Calculateur.
UTILITAIRE Configuration du Calculateur
CONT (F1)

Option
Description
<Mode Défaut :>
RPN
Le principe des calculatrices Hewlett Packard par exemple. Reportez-vous à "26.1 Aperçu général" pour plus d'informations. Reportez-vous à "26.4.1 Mode RPN".
Standard
Le principe des calculatrices de poche classiques. Reportez-vous à "26.1 Aperçu général" pour plus d'informations. Reportez-vous à "26.4.2 Mode standard" pour un exemple pratique.
<Unité d'angle :>
L'unité utilisée pour les fonctions trigonométriques dans le calculateur. La sélection ici est indépendante de l'angle configuré dans CONFIGURER Unités et Formats.
DEG
Degrés
RAD
Radians
GRAD
Gon
<Affich Décima :>
De 0 Décimal à 10 Décimals
Le nombre de décimales affichées dans UTILITAIRE Calculateur.
Etape suivante
CONT (F1) confirme les sélections et retourne dans l'écran depuis lequel on a accédé à UTILITAIRE Configuration du Calculateur.

26.4Utilisation du calculateur
26.4.1Mode RPN
<Mode Défaut : RPN> dans UTILITAIRE Configuration du Calculateur.
Accès
Reportez-vous à "26.2 Accès au calculateur" pour accéder à UTILITAIRE Calculateur RPN.
UTILITAIRE
Calculateur RPN
Reportez-vous à "Exemple" pour de plus amples informations sur le principe opératoire.
Les touches de fonction F1-F6 sont attribuées sept fois. Avec ou on peut accéder à diverses fonctions. Reportez-vous à "26.4.3 Description des touches programmables" pour de plus amples informations sur les touches de fonction.

Option
Description
Premier champ de l'écran
Sortie
L'unité utilisée pour les fonctions trigonométriques dans le calculateur comme configuré dans UTILITAIRE Configuration du Calculateur.
DEG
Degrés
RAD
Radians
GRAD
Gon
<ΣY :>
Sortie
Le résultat de la somme ou la différence des valeurs dans <Y :> utilisant Σ+ (F1) et Σ- (F2).
<ΣX :>
Sortie
Le résultat de la somme ou la différence des valeurs dans <X :> utilisant Σ+ (F1) et Σ- (F2).
<T :>
Sortie
Troisième pile. Après une opération, la valeur de <Z :> est écrite ici.
<Z :>
Sortie
Deuxième pile. Après une opération, la valeur de <Y :> est écrite ici.
<Y :>
Sortie
Première pile. Après une opération, la valeur de <X :> est écrite ici.
<X :>
Saisie utilisateur
La valeur de la prochaine opération.
Etape suivante
SHIFT OK (F4) retourne au Menu Principal du TPS1200+.

Exemple
Tâche : Calculer (3 + 5) / (7 + 6 ). Etape
Description
1.
Tapez 3.
2.
ENTER
3.
Tapez 5.
4.
ENTER
)
<Y : 3>, <X : 5>
5.
+ (F1)
)
<X : 8>
6.
Tapez 7.
7.
ENTER
)
<Y : 8>, <X : 7>
8.
Tapez 6.
9.
ENTER
)
<Z : 8>, <Y : 7>, <X : 6>
10.
+ (F1)
)
<Y : 8>, <X : 13>
11.
/ (F4)
)
<X : 0.61538>

26.4.2Mode standard
<Mode Défaut : Standard> dans UTILITAIRE Configuration du Calculateur.
Accès
Reportez-vous à "26.2 Accès au calculateur" pour accéder à UTILITAIRE Calculateur Standard.
UTILITAIRE
Calculateur Standard
Reportez-vous à "Exemple" pour de plus amples informatione sur le principe opératoire.
Les touches de fonction F1-F6 sont attribuées sept fois. Avec ou on peut accéder à diverses fonctions. Reportez-vous à "26.4.3 Description des touches programmables" pour de plus amples informations sur les touches de fonction.

Option
Description
Premier champ de l'écran
Sortie
L'unité utilisée pour les fonctions trigonométriques dans le calculateur comme configuré dans UTILITAIRE Configuration du Calculateur.
DEG
Degrés
RAD
Radians
GRAD
Gon
<Σ :>
Sortie
Le résultat de la somme ou la différence des valeurs dans le dernier champ de l'écran utilisé Σ+ (F1) et Σ- (F2).
Troisième au sixième champ sur l'écran
Sortie
Valeur saisie précédemment
OU
La dernière opération comprenant result
# indique que la valeur est tronquée après la troisième décimale.
Dernier champ de l'écran
Saisie utilisateur
La valeur de la prochaine opération ou résultat de la dernière opération.
Etape suivante
SHIFT OK (F4) retourne au Menu Principal du TPS1200+.

Exemple
Tâche : Calculer (3 + 5) / (7 + 6 ). Etape
Description
1.
Tapez 3.
2.
ENTER
3.
+ (F1)
4.
Tapez 5.
5.
ENTER
)
Le dernier champ sur l'écran affiche 8.00000.
6. de sorte que STO (F1) est visible.
7.
STO (F1)
8. de sorte que + (F1) est visible.
9.
Tapez 7.
10.
ENTER
11.
+ (F1)
12.
Tapez 6.
13.
ENTER
)
)
Mémorisez 13.00000.
14. de sorte que REC (F2) est visible.
15.
REC (F2) pour rappeler 8.00000.
16.
ENTER

17. de sorte que / (F4) est visible.
18.
/ (F4)
19.
Tapez 13.
20.
ENTER
)
Etape Description

26.4.3Description des touches programmables
Vue d'ensemble des touches programmables
Les touches programmables affichées et décrites sont celles du <Mode Défaut : RPN>. La plupart des touches programmables sont identiques et leur fonctionnalité est la même que celle du <Mode Défaut : Standard>.
Les touches de fonction F1-F6 sont attribuées sept fois avec les touches programmables. Avec ou on peut accéder à diverses fonctions.

Description des touches programmables
Premier niveau
+ (F1)
Pour ajouter <X :> et <Y :>.
- (F2)
Pour soustraire <X :> de <Y :>.
* (F3)
Pour multiplier <X :> par <Y :>.
/ (F4)
Pour diviser <Y :> par <X :>.
+/- (F5)
Pour commuter entre le signe algébrique positif et négatif pour <X :>.
EFFAC (F6)
Pour effacer <X :>. pour accéder au deuxième niveau
Σ+ (F1)
Pour ajouter <X :> à <ΣX :> et <Y :>à <ΣY :>.
Σ- (F2)
Pour soustraire <X :> à <ΣX :> et <Y :> à <ΣY :>.
MEAN (F3)
Pour calculer la moyenne <ΣX>.
SDEV (F4)
Pour calculer l'écart-type de <ΣX>.
CLRΣ (F6)
Pour effacer <ΣX> et <ΣX>.

pour accéder au troisième niveau
SIN (F1)
Pour calculer le sinus de <X :>.
COS (F2)
Pour calculer le cosinus de <X :>.
TAN (F3)
Pour calculer la tangente de <X :>.
ASIN (F4)
Pour calculer le sinus inverse de <X :>.
ACOS (F5)
Pour calculer le cosinus inverse de <X :>.
ATAN (F6)
Pour calculer la tangente inverse de <X:>. pour accéder au quatrième niveau
°HMS (F1)
Pour convertir les degrés décimaux en dd.mm.ss.
°DEC (F2)
Pour convertir dd.mm.ss en degrés décimaux.
PI (F3)
Pour insérer <X : 3.1415926536>. Le nombre de décimales dépend de la sélection pour < Affich Décima> dans UTILITAIRE Configuration du Calculateur.
D -> R (F5)
Pour convertir des degrés en radians.
RD (F6)
Pour convertir des radians en degrés.

pour accéder au cinquième niveau
POLAR (F1)
Conversion des coordonnées rectangulaires en coordonnées polaires. La coordonnée y doit être visible dans <Y :> et la coordonnée x dans <X :> en appuyant sur cette touche. L'angle est affiché en <Y :> et la distance en <X :>.
RECT (F2))
Conversion des coordonnées polaires en coordonnées rectangulaires. L'angle doit être visible dans <Y :> et la distance dans <X :> en appuyant sur cette touche. La coordonnée y est affichée en <Y :>, la distance x en <X :>.
SQRT (F3)
Pour calculer X<X:>.
X^2 (F4)
Pour calculer <X :>2.
1/X (F5)
Pour inverser <X :>.
Y^X (F6)
Pour calculer <Y :><X :>. pour accéder au sixième niveau
TOUT (F1)
Pour calculer log10<X :>.
10^X(F2)
Pour calculer 10<X :>.

pour accéder au septième niveau
STO (F1)
Pour enregistrer <X :> dans la mémoire. On peut enregistrer jusqu'à 10 valeurs.
REC (F2)
Pour rappeler une valeur de <X :> de la mémoire. On peut rappeler jusqu'à 10 valeurs.
X<>Y (F3)
Pour permuter les valeurs de <X :> et <Y :>.
LASTX (F4)
Pour rappeler le dernier <X :> avant le calcul immédiat.
EFFAC (F6)
Pour tout supprimer.
SHIFT pour accéder au deuxième niveau des touches de fonction.
SHIFT CONF (F2)
Pour configurer le calculateur.
SHIFT OK (F4)
Pour retourner au Menu Principal du TPS1200+.
LN (F3)
Pour calculer loge<X :>.
e^X (F4)
Pour calculer e<X :>.
Y^X (F6)
Pour calculer <Y :><X :>.

26.4.4Appel et fermeture de la calculatrice d'un champ
de saisie pour les caractères numériques
)
COGO Calcul Point lancé est utilisé comme exemple.
Appel et fermeture du calculateur pas à pasEtape
Description
Reportez-vous au paragraphe
1.
Sélectionnez Menu Principal : Programmes...Calculs COGO pour accéder à l'écran COGO Début COGO.
2.
COGO Début COGO
Vérifiez les paramètres.
3.
CONT (F1) pour accéder à COGO Menu COGO.
4.
COGO Menu COGO
Mettez Pt Lancé en surbrillance.
5.
CONT (F1) permet d'accéder à COGO Entrée Pt Lancé.
6.
COGO Entrée Pt Lancé
Mettez <Gisement :> en surbrillance.
7.
ENTER
8.
CALC (F5) pour accéder à UTILITAIRE Calculateur XX.
)
Si une valeur a déjà été saisie pour le <Gisement :>, cette valeur est reprise dans le champ de saisie dans UTILITAIRE Calculateur XX.

9.
UTILITAIRE Calculateur XX
Effectuez les calculs.
26.4.1, 26.4.2
10.
SHIFT OK (F4) permet de retourner à COGO Entrée Pt Lancé.
)
La valeur calculée est reprise pour le <Gisement :>.
au paragraphe

Outils...Edit Texte TPS1200+ 566
27Outils...Edit Texte
Description
Permet aux fichiers ASCII du support de mémoire d'être visualisés. Le fichier ASCII peut avoir jusqu'à 500 Ko. Reportez-vous à l'"Annexe C Structure des répertoires du périphérique mémoire" les dossiers du support de mémoire.
)
Le répertoire DBX n'est pas directement accessible pour visualiser les fichiers.
Accès
Sélectionnez Menu Principal : Outils...Edit Texte
UTILITAIRE SupportRépertoire
CONT (F1)
Permet d'accéder au répertoire en surbrillance ou de visualiser le fichier en surbrillance.
REPER (F2)
Disponible pour un répertoire ou.. en surbrillance. Pour accéder au répertoire en surbrillance ou pour déplacer un répertoire.
VISU (F3)
Disponible pour un fichier en surbrillance. Pour visualiser le fichier en surbrillance. Permet d'accéder à UTILITAIRE XX : Nom Fichier. Reportez-vous à "UTILITAIRE Visu Fich : Nom Fichier".
SUPP (F4)
Disponible pour un fichier en surbrillance. Pour supprimer le fichier en surbrillance.
PLUS (F5)
Pour afficher des informations sur la taille d'un répertoire ou d'un fichier.

Description
Premier
Les répertoires et fichiers sont affichés si disponibles. L'extension de fichiers est affichée pour les fichiers.
au début d'une ligne désigne un répertoire.
.. est affiché en haut de la liste si on a accédé à un répertoire.
Deuxième
Date du répertoire ou du fichier.
Troisième
Heure du répertoire ou du fichier.
Etape suivanteSI
ALORS
cet écran va être quitté
ESC retourne dans le Menu Principal du TPS1200+.
on accède à un répertoire
mettez le répertoire en surbrillance et appuyez sur REPER (F2).
un fichier est visualisé
mettez le fichier en surbrillance et appuyez sur VISU (F3). Reportez- vous à "UTILITAIRE Visu Fich : Nom Fichier".
CARTE (F6) ou INTRN (F6)
Disponible pour tous les instruments avec mémoire interne. Pour commuter entre la visualisation des jobs enregistrés sur la carte CompactFlash et ceux de la mémoire interne.

UTILITAIRE
Visu Fich : Nom Fichier
CONT (F1)
TouchesTouches
Fonction
Se déplace vers le haut.
Se déplace vers le bas.
Se déplace vers la droite.
Se déplace vers la gauche.
Etape suivante
CONT (F1) retourne dans l'écran depuis lequel on a accédé à UTILITAIRE Visu Fich : Nom Fichier.

Outils...Options Sécurité TPS1200+ 569
28Outils...Options Sécurité
Description
•Il est possible d'utiliser un code de sécurité pour activer des logiciels d'application et des options protégées ou pour définir la date d'expiration du délai de maintenance du logiciel. Reportez-vous à "31.4 ETAT : Informations Système" pour plus d'informations sur le contrôle de la date d'expiration de la maintenance du logiciel.
•Un fichier de code de sécurité peut être transféré à l'instrument. Pour qu'un fichier de code de sécurité puisse être transféré, il doit se trouver dans le répertoire SYSTEM de la carte CompactFlash. Les fichiers de codes de licence utilisent la convention de désignation L_123456.code, où 123456 est le numéro de série de l'instrument.
•Les codes de licence peuvent être saisis dans Menu principal : Outils...Options Sécurité ou lors du premier démarrage du programme d'application.
Accès
Sélectionnez Menu Principal : Outils...Options Sécurité.
ou
Sélectionnez un logiciel d'application n'ayant pas encore été activé.

UTILITAIRE
Entrer code licence
CONT (F1)
Pour accepter les modifications et retourner dans le Menu Principal du TPS1200+ ou continuer avec le logiciel d'application.
SHIFT SUPP (F4)
Pour supprimer tous les codes de sécurité sur l'instrument.
Option
Description
<Méthode :>
La méthode utilisée pour entrer le code de sécurité destiné à activer le logiciel d'application, les options protégées ou la maintenance du logiciel.
Fichier licence
Le fichier de code de licence est transféré à partir de la carte CompactFlash. Ce fichier doit être stocké dans le répertoire SYSTEM de la carte CompactFlash.
Saisie Code
Le code de sécurité peut être saisi manuellement.
<Code :>
Saisie utilisateur
Disponible pour <Méthode : Saisie Code>. Le code de sécurité requis pour activer un logiciel d'application. Minuscules et majuscules ne sont pas distinguées.

Etape suivante
CONT (F1) permet de revenir au Menu Principal du TPS1200+ ou de continuer avec le programme d'application sélectionné.
Afficher/Masquer
l'ID utilisateur pour l'interface Internet
Afficher l'ID utilisateur
1) Tapez "show user id" [afficher ID utilisateur] (majuscules ou minuscules) et pressez CONT (F1) pour continuer.
2) L'ID utilisateur sera toujours affiché.

Masquer l'ID utilisateur
1) Tapez "hide user id" [masquer ID utilisateur] (majuscules ou minuscules) et pressez CONT (F1) pour continuer.
2) L'ID utilisateur sera toujours masqué.

Outils...Contrôles & Ajustements TPS1200+ 573
29Outils...Contrôles & Ajustements
Description
Les instruments Leica sont fabriqués, assemblés et réglés dans le plus grand souci de qualité possible. Des variations rapides de température, des chocs ou des contraintes peuvent être à l'origine d'écarts et influencer la précision de l'instrument.
Il est donc conseillé de contrôler et d'ajuster l'instrument de temps en temps. Ceci peut se faire sur le terrain en suivant des procédures de mesure spécifiques. Ces procédures sont guidées et doivent être suivies à la lettre conformément à la description donnée dans les chapitres suivants. Certaines autres erreurs instrumentales et pièces peuvent être ajustées mécaniquement.
Ajustement électronique
Les erreurs instrumentales suivantes peuvent être contrôlées et ajustées électroniquement :
l, t
Erreurs d'index longitudinale et transversale du compensateur
i
Erreur d'index du cercle vertical, en rapport avec l'axe de pivotement
c
Erreur de collimation Hz, également appelée erreur de ligne de visée
a
Erreur de l'axe des tourillons
ATR
Erreur du point zéro ATR pour l'option Hz et V
Chaque angle mesuré au quotidien est corrigé automatiquement si les corrections de compensateur et Hz sont activées dans la configuration d'instrument. Sélectionnez Menu principal : Config...Paramètres Instrument...Compensateur pour vérifier les paramètres.
Les résultats des contrôles et ajustements sont affichés sous la forme d'erreurs mais utilisés avec le signe opposé en tant que corrections lorsqu'ils sont appliqués aux mesures.

Ajustement mécanique
Reportez-vous au Manuel de l'utilisateur Leica TPS1200+ pour de plus amples informations.
Mesures précises
Pour obtenir des mesures précises dans le travail au quotidien, il est important :
•de contrôler et d'ajuster l'instrument de temps en temps
•de prendre des mesures de haute précision lors des procédures de contrôle et ajustement
•de mesurer des cibles dans les deux positions de lunette. Certaines erreurs instrumentales peuvent également être éliminées en moyennant les angles mesurés dans les deux positions de lunette.
•de suivre les quatre conseils donnés ci-dessous.
)
Lors de la fabrication, les erreurs instrumentales sont déterminées avec soin et remises à zéro. Mais comme mentionné précédemment, ces erreurs peuvent varier et il est fortement conseillé de les re-déterminer dans les situations suivantes :
•avant la première utilisation
•avant toute mesure de haute précision
•après de longs et pénibles transports
•après de longues périodes de travail
•après de longues périodes de stockage
•si la différence de température entre la température ambiante et la température de la dernière mesure dépasse 20 °C
)
Avant de déterminer les erreurs instrumentales, l'instrument doit être nivelé à l'aide de la nivelle électronique. SHIFT F12 permet d'accéder à ETAT Nivelle et Pb Laser. Reportez-vous à "31.7 ETAT : Nivelle & Pb Laser".
L'embase, le trépied et le sol doivent être stables et exempts de vibrations ou autres perturbations.

)
L'instrument doit être protégé de toute exposition solaire directe afin d'éviter un échauffement en général et surtout sur l'une des parois du boîtier.
Il est également conseillé d'éviter les forts courants de chaleur et les turbulences atmosphériques. Le travail s'effectue dans les meilleures conditions au petit matin ou par un ciel nuageux.
)
> 15 min+20°C°C°C+20°CTPS12_171
Avant de démarrer le travail, l'instrument doit être adapté à la température ambiante. Il faut compter environ deux minutes par °C de différence de température entre celle du lieu de stockage et celle de l'environnement de travail, mais il faut de toutes façons au moins compter un délai d'acclimatation de 15 min.

29.2Détails sur les erreurs instrumentales
Les erreurs instrumentales se produisent lorsque l'axe de pivotement, l'axe des tourillons et la ligne de visée ne sont pas exactement perpendiculaires les uns par rapport aux autres.
Erreur de collimation Hz (c)
TPS12_026abdc
a)Axe des tourillons
b)Ligne perpendiculaire à l'axe des tourillons
c)Erreur de collimation Hz (c), également appelée erreur de la ligne de visée
d)Ligne de visée
L'erreur de collimation Hz (c) est également appelée erreur de la ligne de visée. Elle est due à l'écart entre la ligne de visée optique, soit la direction où les points de réticule et la ligne sont perpendiculaires à l'axe des tourillons. Cette erreur concerne toutes les lectures Hz et augmente pour des visées raides.

Erreur de tourillonnement (a)
r
TPS12_027abdc
a)Axe perpendiculaire à l'axe vertical
b)Axe vertical mécanique de l'instrument, également appelé axe de pivotement
c)Erreur de tourillonnement
d)Axe des tourillons
L'erreur de tourillonnement (a) est générée par l'écart entre le tourillonnement mécanique et la ligne perpendiculaire à l'axe vertical.
Cette erreur touche les angles Hz. Elle est nulle à l'horizon et augmente avec la pente. Pour déterminer cette erreur, il faut viser un point placé bien au-dessous ou en-dessus du plan horizontal. Pour éviter les influences de l'erreur de collimation Hz (c), elle doit être déterminée avant l'erreur de tourillonnement.

Erreur d'index vertical (i)
bcdaTPS12_023
a)Axe vertical mécanique de l'instrument, également appelé axe de pivotement
b)Axe perpendiculaire à l'axe vertical
c)V = 90° lecture dans une position spécifique
d)Erreur d'index V
Une erreur d'index vertical (i) existe si le repère 0° du cercle vertical ne coïncide pas avec l'axe vertical mécanique de l'instrument, également appelé axe de pivotement.
L'erreur d'index V (i) est une erreur constante qui touche toutes les lectures d'angle vertical.

Erreurs d'index du compensateur (l, t)
TPS12_022acbbad
a)Axe vertical mécanique de l'instrument, également appelé axe de pivotement
b)Verticale
c)Composante longitudinale (l) de l'erreur d'index du compensateur
d)Composante transversale (t) de l'erreur d'index du compensateur
Les erreurs d'index de compensateur (l, t) se produisent lorsque l'axe vertical de l'instrument et la verticale sont parallèles mais que les origines du compensateur et de la nivelle sphérique ne coïncident pas. La procédure de calibrage ajuste électroniquement l'origine du compensateur.
Le plan du compensateur bi-axial du TPS1200+ est défini par une composante longitudinale en direction de la lunette et une composante transversale perpendiculaire à la lunette.
L'erreur d'index longitudinale (l) du compensateur a le même effet que l'erreur d'index vertical et touche toutes les lectures d'angle vertical.
L'erreur d'index transversale (t) du compensateur a le même effet que l'erreur de tourillonnement. La lecture d'angle Hz est nulle à l'horizon et augmente avec des visées raides.

Erreurs de localisation automatique de prisme ATR
TPS12_028abcd
a)Centre du prisme
b)Réticule
c)Composante V de l'erreur de localisation automatique de prisme ATR
d)Composante Hz de l'erreur de localisation automatique de prisme ATR
L'erreur de localisation automatique de prisme ATR est la divergence angulaire entre la ligne de visée, soit la direction des points de réticule, et de l'axe de la caméra CCD d'ATR, qui détecte le centre du prisme. Les angles Hz et V sont corrigés par les composantes Hz et V des erreurs de calibrage d'ATR afin de mesurer exactement vers le centre du prisme.
)
Notez que même après un bon ajustement d'ATR, le réticule peut ne pas être correctement placé au centre du prisme après une recherche ATR. C'est un effet normal. Pour accélérer la recherche ATR, la lunette n'est pas placée exactement au centre du prisme. Les petits écarts résiduels, les excentres ATR, sont mesurés individuellement pour chaque mesure et corrigés électroniquement. Cela signifie que les angles Hz et V sont corrigés deux fois : d'abord pour les erreurs ATR sur Hz et V puis pour les petits écarts individuels de la visée actuelle, les excentres ATR.

Résumé des erreurs à ajuster électroniquementErreur instrumentale
Effets Hz
Effets V
Elimination avec une mesure dans les deux positions de lunette
Corrigé automatiquement grâce au bon ajustement
c - erreur de collimation Hz
9
-
9
9
a - erreur de tourillonnement
9
-
9
9
I - erreur d'index de compensateur
-
9
9
9
t - erreur d'index de compensateur
9
-
9
9
i - erreur d'index vertical
-
9
9
9
Erreur de localisation automatique de prisme ATR
9
9
-
9

29.3Accés au menu Contrôles & Ajustements
Accès
Sélectionnez Menu principal : Outils...Contrôles & Ajustements...
ou
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran UTILITAIRE Menu Contrôle & Ajust. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
ou
UTILITAIRE
Menu Contrôle & Ajust.
CONT (F1)
CONF (F2)
Pour accéder à l'écran UTILITAIRE Configuration. Reportez-vous au paragraphe "29.4 Configuration de Contrôles & Ajustements".

Description des fonctions de Contrôles & AjustementsFonction
Description
Combiné (l,t,i,c,ATR)
Pour déterminer les erreurs instrumentales l, t, i, c et ATR.
29.5
Tourillonnement (a)
Pour déterminer l'erreur de tourillonnement (a).
29.6
Compensateur (l,t)
Pour déterminer les erreurs (l, t) du compensateur.
29.7
Valeurs actuelles
Pour voir les erreurs instrumentales actuelles
29.8
Fin Contrôles & Ajustements
Pour quitter UTILITAIRE Menu Contrôle & Ajust..

Etape suivanteS'IL faut
ALORS
déterminer les erreurs instrumentales
sélectionnez l'une des trois procédures de contrôles et d'ajustements disponibles : Combiné (l, t, i, c, ATR), Tourillonnement (a) ou Compensateur (l, t).
ajuster la nivelle sphérique
reportez-vous au paragraphe "29.9 Ajustement de la nivelle sphérique de l'instrument et de l'embase".
inspecter le plomb laser
reportez-vous au paragraphe "29.11 Contrôle du plomb laser de l'instrument".
ajuster le trépied
reportez-vous au paragraphe "29.12 Contrôle de l'état du trépied".
terminer les contrôles et ajustements
sélectionnez Fin Contrôles & Ajustements.

29.4Configuration de Contrôles & Ajustements
Description
1.
Reportez-vous à "29.3 Accés au menu Contrôles & Ajustements" pour accéder à l'écran UTILITAIRE Menu Contrôle & Ajust.
2.
CONF (F2) pour accéder à UTILITAIRE Configuration.
UTILITAIRE
Configuration,
page Paramètre
CONT (F1)
Pour accepter les paramètres et retourner à l'écran UTILITAIRE Menu Contrôle & Ajust.
PAGE (F6)
Passage à une autre page de cet écran.

Option
Description
<Rappel Ajustemt :>
2 semaines, 1 Mois, 3 Mois, 6 Mois, 12 Mois ou
Un message de rappel s'affiche chaque fois que l'instrument est mis sous tension, si une ou plusieurs valeurs d'ajustement ont été déterminées avant la période spécifiée par ce paramètre. Ceci permet de redéterminer les erreurs instrumentales à intervalle régulier.
Jamais
Aucun message de rappel ne s'affiche pour réajuster l'instrument. Ce paramétrage n'est pas conseillé.
Etape suivante
PAGE (F6) permet de passer à la page du Journal.
UTILITAIRE
Configuration,
page Journal
Option
Description
<Fich Journal :>
Oui ou Non
Pour générer un fichier journal lorsque le programme d'application est quitté.
Dans un fichier journal sont consignées des données provenant d'un programme d'application. Il est créé avec le <Fich. Format :> sélectionné.

Etape suivante
PAGE (F6) permet de revenir à la page Paramètre.
<Nom Fich :>
Liste de sélection
Disponible pour <Fich Journal : Oui>. Le nom du fichier dans lequel les données devraient être consignées. Un fichier journal est stocké dans le répertoire DATA du périphérique mémoire actif. Les données sont toujours jointes au fichier.
Ouvrir la liste de sélection permet d'accéder à XX Fichiers Journal, où l'on peut nommer un nouveau fichier journal et où l'on peut sélectionner ou supprimer un fichier journal existant.
<Fich. Format :>
Liste de sélection
Disponible pour <Fich Journal : Oui>. Un fichier de format définit les données consignées dans un fichier journal ainsi que le mode d'écriture. Les fichiers format sont créés avec LGO. Un fichier de format doit d'abord être transféré de la carte CompactFlash à la RAM système avant d'être sélectionné. Reportez-vous à "24 Outils...Transfert Fichiers..." pour des informations sur le transfert de fichiers de formats.
Ouvrir la liste de sélection permet d'accéder à l'écran XX Fichiers formats disponibles, dans lequel un fichier format existant peut être sélectionné ou supprimé.

29.5Ajustement combiné (l, t, i, c et ATR)
Description
1.
2.
Dans UTILITAIRE Menu Contrôle & Ajust. mettez Combiné (l,t,i,c,ATR) en surbrillance.
3.
CONT (F1) pour accéder à UTILITAIRE Combiné I.
Description
La procédure d'ajustement combiné détermine les erreurs instrumentales suivantes en une étape :
l, t
Erreurs d'index longitudinale et transversale du compensateur
i
Erreur d'index du cercle vertical, en rapport avec l'axe de pivotement
c
Erreur de collimation Hz, également appelée erreur de ligne de visée
ATR Hz
Erreur du point zéro ATR pour l'angle Hz - option
ATR V
Erreur du point zéro ATR pour l'angle V - option

Procédure pour l'ajuste-
ment combiné pas à pas
Etape Description Reportez-vous au paragraphe
) Avant de déterminer les erreurs instrumentales, l'instrument doit
être:
• nivelé avec la nivelle électronique
• protégé contre toute exposition directe au soleil
• acclimaté à la température ambiante, environ deux minutes par
°C de différence par rapport au lieu de stockage.
• reportez-vous à "29.1 Aperçu général" "Mesures précises" pour de plus amples informations.
1. UTILITAIRE Menu Contrôle & Ajust.
Sélectionnez l'option Combiné (l,t,i,c,ATR)
2. UTILITAIRE Combiné I
<Ajustmt. ATR : On> Comprend la détermination de ATR Hz et V si
ATR est disponible. )Il est conseillé d'utiliser un prisme circulaire Leica propre en
guise de cible, comme par exemple un GPR1. N'utilisez pas
de prisme 360°.
<Ajustmt. ATR : Off> La détermination des valeurs d'ajustement
ATR Hz et V n'est pas comprise. Pas besoin de prisme pour exécu-
ter la procédure.

3.
TPS12_024± 9° ~ 100 m Pointez la lunette avec précision sur une cible à une distance d'environ 100 m. La cible doit être placée à ± 9°/± 10 gon du plan horizontal
)La procédure peut démarrer dans n'importe quelle position de lunette.
)Le pointé fin doit être réalisé dans les deux positions de lunette.
au
paragraphe

4.
MESUR (F1) pour mesurer et passer à l'écran suivant.
TPS12_025180° 180° Les instruments motorisés passent automatiquement à l'autre position de lunette.
Les instruments non motorisés utilisent l'écran UTILITAIRE Positionnement lunette pour passer à l'autre position.
32
5.
UTILITAIRE Combiné II
MESUR (F1) pour mesurer la même cible dans l'autre position de lunette et pour calculer les erreurs instrumentales.
)
Si une ou plusieurs erreurs dépassent les limites fixées, il faut recommencer la procédure. Toutes les mesures de l'action en cours sont rejetées et ne sont pas moyennées avec les résultats de l'action précédente.
au
paragraphe

6.
UTILITAIRE Précision ajustements
<Nb. Mesures :> Affiche le nombre de mesures effectuées. Une action comprend une mesure dans les deux positions de lunette.
Tous les autres champs affichent les écarts-types des erreurs d'ajustement déterminées. Les écarts-types peuvent être calculés à partir de la deuxième action.
)
Il est conseillé de mesurer au moins deux actions.
7.
MESUR (F5) s'il faut ajouter de nouvelles actions. Continuez par l'étape 2.
ou
CONT (F1) pour accepter les mesures et aller à UTILITAIRE Résultats ajustements. Plus aucune action ne pourra être ajoutée ultérieurement.
au
paragraphe

UTILITAIRE
Résultats ajustements
CONT (F1)
Pour accepter et enregistrer les erreurs d'instrument nouvellement déterminées, où Oui est réglé dans la colonne Util. Ecrit ou se joint à un fichier journal existant, si l'enregistrement du fichier journal a été activé. Reportez- vous au paragraphe "29.4 Configuration de Contrôles & Ajustements".
UTIL (F4)
Pour configurer Oui ou Non dans la colonne Util pour le jeu sélectionné.
PLUS (F5)
Pour visualiser des informations supplémentaires sur les anciennes erreurs d'instrument encore utilisées.
ENCOR (F2)
Pour rejeter tous les résultats et répéter la procédure intégrale de contrôles et ajustements. Reportez-vous à l'étape 2. du paragraphe "Procédure pour l'ajustement combiné pas à pas".

Description des colonnes et de champsColonne
Option
Description
Nouveau [g]
-----
Affiche les nouvelles erreurs déterminées et les erreurs instrumentales moyennées. L'unité est affichée en [].
Util
Oui
Non
Enregistre la nouvelle erreur d'ajustement.
Garde active l'erreur actuelle utilisée et rejette la nouvelle.
Ancien [g]
-----
Affiche les anciennes erreurs d'ajustement, qui sont toujours valables dans l'instrument. L'unité est affichée en [].
Etape suivanteSI les résultats
ALORS
doit être enregistré
CONT (F1) écrase les anciennes erreurs d'ajustement avec les nouvelles, si l'état Utilisation est réglé sur Oui.
doit être à nouveau déterminé
ENCOR (F2) rejette toutes les valeurs d'ajustement réglées et répète l'intégralité de la procédure. Reportez-vous à l'étape 2. du paragraphe "Procédure pour l'ajustement combiné pas à pas".

29.6Ajustement de tourillonnement (a)
Description
1.
2.
Dans UTILITAIRE Menu Contrôle & Ajust., mettez Tourillonnement (a) en surbrillance.
3.
CONT (F1) pour accéder à UTILITAIRE Ajustement Axes I.
Description
Cette procédure détermine l'erreur instrumentale suivante :
a
Erreur de tourillonnement
Ajustement de tourillonnement
pas à pas
Description
)
Avant de déterminer l'erreur de tourillonnement, l'instrument doit être :
•nivelé avec la nivelle électronique
•protégé contre toute exposition directe au soleil
•acclimaté à la température ambiante, environ deux minutes par °C de différence par rapport au lieu de stockage.
•L'erreur de collimation Hz doit être déterminée précédemment.
29.1, 29.5

1.
UTILITAIRE Menu Contrôle & Ajust.
Sélectionnez l'option : Tourillonnement (a)
2.
UTILITAIRE Ajustement Axes I
TPS12_024a V=90° + 27° - 27° Pointez la lunette avec précision sur une cible à une distance d'environ 100 m. Pour des distances inférieures à 100 m, assurez-vous de viser précisément la cible. La cible doit être placée dans un angle de 27°/30 gon au-dessus ou en-dessous du plan horizontal.
)La procédure peut démarrer dans n'importe quelle position de lunette.
)Le pointé fin doit être réalisé dans les deux positions de lunette.
au
paragraphe

3.
MESUR (F1) pour mesurer et passer à l'écran suivant.
TPS12_025180° 180° Les instruments motorisés passent automatiquement à l'autre position de lunette.
32
4.
UTILITAIRE Ajustement Axes II
MESUR (F1) pour mesurer la même cible dans l'autre position de lunette et pour calculer l'erreur de tourillonnement.
)
SI l'erreur dépasse la limite fixée, il faut répéter la procédure. Toutes les mesures de l'action en cours sont rejetées et ne sont pas moyennées avec les résultats de l'action précédente.
au
paragraphe

5.
UTILITAIRE Précision ajustement Axe
<σ Axe a :> affiche l'écart-type de l'erreur de tourillonnement déterminée. Les écarts-types peuvent être calculés à partir de la deuxième action.
)
6.
ou
CONT (F1) pour accepter les mesures et aller à UTILITAIRE Résultat ajustement Axe. Plus aucune action ne pourra être ajoutée ultérieurement.
au
paragraphe

UTILITAIRE
Résultat ajustement Axe
CONT (F1)
Pour accepter et enregistrer une nouvelle erreur de tourillonnement. Ecrit ou se joint à un fichier journal existant, si l'enregistrement du fichier journal a été activé. Reportez-vous au paragraphe "29.4 Configuration de Contrôles & Ajustements".
ENCOR (F2)
Pour rejeter tous les résultats et répéter la procédure intégrale de contrôles et ajustements. Reportez-vous à l'étape 2. du paragraphe "Ajustement de tourillonnement pas à pas".
Option
Description
Nouveau [g]
-----
Montre la nouvelle erreur de tourillonnement moyennée. L'unité est affichée en [].
Ancien [g]
-----
Affiche l'ancienne erreur instrumentale, qui est toujours valable dans l'instrument. L'unité est affichée en [].

Etape suivanteSI le résultat
ALORS
CONT (F1) remplace l'ancienne erreur de tourillonnement par la nouvelle.
ENCOR (F2) rejette la nouvelle erreur de tourillonnement et recommence toute la procédure. Reportez-vous à l'étape 2. du paragraphe "Ajustement de tourillonnement pas à pas".

29.7Ajustement du compensateur (l, t)
Description
1.
2.
Dans UTILITAIRE Menu Contrôle & Ajust. mettez Compensateur (l,t) en surbrillance.
3.
CONT (F1) pour accéder à UTILITAIRE Ajustement compensateur.
Description
La procédure d'ajustement du compensateur détermine les erreurs instrumentales suivantes :
l
Erreur d'index longitudinale du compensateur
t
Erreur d'index transversale du compensateur
Ajustement d'index du compensateur étape par étape
Description
)
Avant de déterminer les erreurs d'index du compensateur, l'instrument doit être :
•nivelé avec la nivelle électronique
•protégé contre toute exposition directe au soleil
•acclimaté à la température ambiante, environ deux minutes par °C de différence par rapport au lieu de stockage.
29.1

1.
UTILITAIRE Menu Contrôle & Ajust.
Sélectionnez l'option : Compensateur (l, t)
2.
UTILITAIRE Ajustement compensateur
MESUR (F1) pour mesurer dans la première position de lunette. Aucune cible ne doit être visée.
TPS12_025a180° Les instruments motorisés passent à l'autre position et procèdent automatiquement à une mesure.
MESUR (F1) pour procéder à une mesure dans l'autre position de lunette.
)
Si une ou plusieurs erreurs dépassent les limites fixées, il faut recommencer la procédure. Toutes les mesures de l'action en cours sont rejetées et ne sont pas moyennées avec les résultats de l'action précédente.
3.
UTILITAIRE Précision ajustement comp
au
paragraphe

<σ l Comp :> et <σ t Comp :> affichent les écarts-types des erreurs d'ajustement déterminées. Les écarts-types peuvent être calculés à partir de la deuxième action.
)
4.
ou
CONT (F1) pour accepter les mesures et aller à UTILITAIRE Résultats ajustement. Plus aucune action ne pourra être ajoutée ultérieurement.
au
paragraphe

UTILITAIRE
Résultats ajustement
CONT (F1)
Pour accepter et enregistrer les nouvelles erreurs instrumentales. Ecrit ou se joint à un fichier journal existant, si l'enregistrement du fichier journal a été activé. Reportez-vous au paragraphe "29.4 Configuration de Contrôles & Ajustements".
ENCOR (F2)
Pour rejeter tous les résultats et répéter la procédure intégrale de contrôles et ajustements. Reportez-vous à l'étape 2. du paragraphe "Ajustement d'index du compensateur étape par étape".
Option
Description
Nouveau [g]
-----
Affiche les nouvelles erreurs déterminées et les erreurs instrumentales moyennées. L'unité est affichée en [].
Ancien [g]
-----
Affiche les anciennes erreurs instrumentales, qui sont toujours valables dans l'instrument. L'unité est affichée en [].

Etape suivanteSI les résultats
ALORS
CONT (F1) écrase les anciennes erreurs instrumentales et les remplace par les nouvelles.
ENCOR (F2) rejette les nouvelles erreurs instrumentales et répète toute la procédure. Reportez-vous à l'étape 2. du paragraphe "Ajustement d'index du compensateur étape par étape".

29.8Erreurs instrumentales actuelles
AccèsEtape
Description
1.
2.
Dans UTILITAIRE Menu Contrôle & Ajust. mettez Valeurs actuelles en surbrillance.
3.
CONT (F1) pour accéder à UTILITAIRE Valeurs actuelles.
UTILITAIRE
Valeurs actuelles
CONT (F1)
Pour retourner à l'écran UTILITAIRE Menu Contrôle & Ajust.. Reportez-vous à "29.3 Accés au menu Contrôles & Ajustements".
PLUS (F5)
Pour afficher des informations sur la date de détermination, l'écart-type des erreurs et la température lors de la détermination.
Etape suivante
CONT (F1) retourne à l'écran UTILITAIRE Menu Contrôle & Ajust.. Reportez-vous à "29.3 Accés au menu Contrôles & Ajustements".

)
Notez que la température de l'environnement autour de l'instrument peut être différente de la température affichée à l'écran car il s'agit la température interne.

29.9Ajustement de la nivelle sphérique de l'instrument et de l'embase
Ajustement de la nivelle sphérique pas à pas
TPS12_0302144F12SHIFTEtape
Description
1.
Placez et calez l'instrument sur l'embase fixée sur un trépied.
2.
Au moyen des vis calantes de l'embase, réglez l'instrument à l'horizontale avec la nivelle électronique. SHIFT F12 permet d'accéder à ETAT Nivelle et Pb Laser.
3.
Contrôlez la position de la nivelle sphérique sur l'instrument et l'embase.
4.
a) Si les deux nivelles sphériques sont centrées, aucun ajustement n'est nécessaire
a) Si l'une des nivelles sphériques n'est pas centrée ou si aucune ne l'est, ajustez comme suit :

Instrument : si la bulle de la nivelle dépasse le cercle, utilisez la clé mâle fournie pour la centrer avec les vis d'ajustement. Tournez l'instrument de 200 gon (180°). Répétez la procédure d'ajustement si la bulle de la nivelle sphérique ne reste pas au centre.
Embase : si la bulle de la nivelle dépasse le cercle, utilisez la clé mâle fournie pour la centrer avec les vis d'ajustement.
)
Après ce réglage, toutes les vis d'ajustement doivent présenter la même tension de serrage. Aucune vis ne doit être desserrée.
Etape Description

29.10Ajustement de la nivelle sphérique de la canne à prisme
Ajustement de la nivelle sphérique pas à pas
TPS12_232124b4aEtape
Description
1.
Suspendez un fil à plomb.
2.
En utilisant un bipied de canne, alignez la canne à prisme sur le fil à plomb.
3.
Contrôlez la position de la nivelle sphérique sur la canne.
4.
a) Aucun ajustement n'est nécessaire si la bulle de la nivelle sphérique est centrée.
b) Si elle dépasse les limites du cercle, utilisez une clé mâle pour la centrer avec les vis d'ajustement.
)
Après ce réglage, toutes les vis d'ajustement doivent présenter la même tension de serrage. Aucune vis ne doit être desserrée.

29.11Contrôle du plomb laser de l'instrument
)
Le plomb laser est situé sur l'axe vertical de l'instrument. Dans des conditions normales d'utilisation, le plomb laser n'a pas besoin d'être ajusté. Si un ajustement s'avère néanmoins nécessaire pour cause de facteurs externes, il faut renvoyer l'instrument dans n'importe quel atelier de Leica Geosystems agréé.
Contrôle du plomb laser pas à pas
456360° ≤ 3 mm / 1.5 mØ 2.5 mm / 1.5 mTPS12_035231F12SHIFTF6
Le tableau suivant explique les paramètres les plus importants. Etape
Description
1.
Placez et calez l'instrument sur l'embase fixée sur un trépied.
2.
Au moyen des vis calantes de l'embase, réglez l'instrument à l'horizontale avec la nivelle électronique. SHIFT F12 permet d'accéder à ETAT Nivelle et Pb Laser.

3.
PAGE (F6) permet d'accéder à la page Plomb laser. Mettez le plomb laser en service. Le contrôle du plomb laser doit être effectué sur une surface brillante, lisse et horizontale, telle qu'une feuille de papier.
4.
Repérez le centre du point rouge sur le sol.
5.
Tournez doucement l'instrument à 360° et observez attentivement le mouvement du point laser rouge.
)
Le diamètre maximal du mouvement circulaire décrit par le centre du point laser ne doit pas dépasser 3 mm à une distance de 1,5 m.
6.
Si le centre du point laser décrit un mouvement circulaire perceptible ou se déplace de plus de 3 mm par rapport au point qui a servi de premier repère, il faut sans doute effectuer un ajustement. Veuillez en informer l'atelier Leica Geosystems agréé le plus proche. Selon la luminosité et la surface, le diamètre du point laser peut varier. Il est d'environ 2,5 mm à une distance de 1,5 m.
Etape Description

29.12Contrôle de l'état du trépied
Contrôle de l'état du trépied pas à pas
TPS12_029123
Description
)
Les liaisons entre les parties en bois et en métal doivent toujours être solides et bien serrées.
1.
Serrez les vis de jambe modérément, avec la clé mâle fournie.
2.
Serrez juste assez les articulations pour que les jambes du trépied restent ouvertes lorsque ce dernier est soulevé du sol.
3.
Serrez les vis à six-pans creux des jambes du trépied.

Outils...Terrain -> Bureau TPS1200+ 614
30Outils...Terrain -> Bureau
Description
Cette option sert au transfert de jobs, de listes de codes et d'autres fichiers liés au System1200 sur la carte CompactFlash via un serveur FTP simple et standard.
Le protocole FTP est utilisé pour réaliser le transfert entre le System1200 auquel un périphérique Internet est connecté et sur lequel le logiciel Leica SmartWorx est exécuté et le serveur ftp. La fonction de compression / décompression (zip/unzip) est incluse.
Fichiers acceptés
La liste suivante présente les extensions de fichiers acceptées entraînant le déplacement automatique du fichier associé dans le répertoire correspondant après le téléchargement. Fichier accepté
Extension de fichier
Répertoire
Fichier d'almanach
Almanac.sys
DATA/GPS
Fichier d'antenne du GPS1200+
List.ant
GPS
Fichiers de logiciel d'application
*.a*
SYSTEM
Fichiers ASCII d'import/export vers/depuis le job
*.txt
DATA
Fichier de système de coordonnées du GPS1200+
Trfset.dat
DBX
Fichiers terrain de SCSP
*.csc
DATA/GPS/CSCS
Fichiers DXF d'import/export vers/depuis le job
*.dxf
DATA
Fichiers de firmware
*.fw
SYSTEM
Fichiers format
*.frt
CONVERT
Fichiers terrain de géoïde
*.gem
DATA/GPS/GEOID
Fichiers GSI
*.gsi
GSI

)
L'interface Internet doit être configurée et connectée avant que cette fonction puisse être utilisée.
Accès
Sélectionnez Menu Principal : Outils...Terrain -> Bureau.
Liste des stations GSM/Modem du GPS1200+
*.fil
GPS
Fichiers de langues
*.s*
SYSTEM
Fichier de licence
*.key
SYSTEM
Fichiers journaux créés dans des logiciels d'application
*.log
DATA
Fichiers de configuration TPS
*.xfg
CONFIG
Fichiers système
System.ram
SYSTEM
Fichier ASCII personnalisé (exportation LEICA Geo Office)
*.cst
DATA
Variables séparées par des virgules, format de fichier texte (ASCII)
*.csv
DATA
Fichier accepté Extension de
fichier
Répertoire

UTILITAIRE
Terrain -> Bureau -> Config
Option
Description
<Adresse IP :>
Saisie utilisateur
Afin d'accéder à Internet, une adresse IP est nécessaire. Cette adresse IP identifie le récepteur sur Internet. Le format d'adresse IPv6, par exemple 2001:0db8:85a3:08d3:1319:8a2e:0370:7334, N'est PAS accepté.
<Hôte :>
Saisie utilisateur
Afin d'accéder à Internet, un nom d'hôte est nécessaire. Ce nom d'hôte identifie le récepteur sur Internet. Seulement disponible pour les récepteurs RX1250.
<Port IP :>
Saisie utilisateur
Port à utiliser. Toute valeur comprise entre 0 et 65535 est acceptée.
<N° Util. :>
Saisie utilisateur
L'Id utilisateur permet la connexion au site ftp. Si aucun identifiant n'est entré, l'instrument se connecte de façon anonyme au serveur FTP.
<Mot Passe :>
Saisie utilisateur
Le mot de passe pour accéder au site ftp.

ALORS
se connecter au serveur FTP auquel il a été ouvert
CONCT (F1). Une fois la connexion avec le serveur ftp établie, la page Terrain de UTILITAIRE Terrain -> Bureau : Transfert est présentée. Reportez-vous à "UTILITAIRE Terrain - > Bureau : Transfert, page Terrain".
quitter l'écran
SHIFT QUIT (F6).
UTILITAIRE
Terrain - > Bureau : Transfert,
page Terrain
Les fichiers et les dossiers de la carte CompactFlash de l'instrument sont affichés en présentant leurs tailles respectives.
Pour accéder à un dossier, mettez-le en surbrillance et pressez ENTER.
ENVOI (F1)
Pour copier le fichier ou le dossier dans le répertoire correspondant sur le serveur ftp. Des fichiers ou des dossiers dont la taille excède 100 Ko sont compressés avant l'envoi.
UNZIP (F2)
Pour décompresser un fichier dans le répertoire de téléchargement. Disponible si un fichier compressé est en surbrillance.

Etape suivante
Presser PAGE (F6) permet de passer à la page FTP.
IMPRT (F3)
Pour déplacer un fichier du dossier de téléchargement (Download) vers le répertoire approprié, sur la base de son extension.
Disponible dans le dossier de téléchargement (Download) lorsqu'un fichier est en surbrillance. Non disponible pour des fichiers non reconnus dans le dossier Download. Ces fichiers doivent rester dans ce dossier.
SHIFT QUIT (F6)
Pour retourner au Menu Principal du TPS1200+ et se déconnecter automatiquement du serveur FTP.

UTILITAIRE
Terrain -> Bureau : Transfert,
page Bureau
Les fichiers se trouvant sur le serveur FTP sont présentés.
Lorsque vous passez à cette page, l'affichage est rafraîchi ou vous êtes reconnecté au serveur si vous avez été déconnecté.
Les touches les plus importantes sont expliquées.
RECEV (F1)
Pour télécharger les fichiers ou les dossiers en surbrillance sur le serveur FTP dans le dossier de téléchargement local.
Les fichiers téléchargés sont déplacés automatiquement dans les répertoires correspondants s'ils sont reconnus par le système. S'ils ne le sont pas, ils restent stockés dans le dossier de téléchargement. Les fichiers compressés sont décompressés avant leur stockage dans le dossier de téléchargement.
SHIFT REGEN (F5)
Pour rafraîchir le répertoire FTP.
Etape suivante
SHIFT QUIT (F6) retourne au Menu Principal du TPS1200+.

ETAT TPS1200+ 620
31ETAT
31.1Fonctions ETAT
Description
Les fonctions d'ETAT aident à utiliser l'instrument en affichant l'état de nombreuses fonctions. Tous les champs sont des champs de sortie. Les informations non disponibles sont signalées par -----.
Accès
Appuyez sur USER puis sur ETAT (F3). Reportez-vous à "2.2 Touche USER" pour des informations sur la touche USER.
ETAT
Menu Etat
CONT (F1)

ETAT TPS1200+ 621
Description des fonctions d'ETATFonction d'ETAT
Description
Information Station
Informations liées à la station actuelle réglée sur l'instrument.
31.2
Batterie & Mémoire
Informations relatives à l'utilisation et à l'état de la batterie et de la mémoire.
31.3
Système
Informations relatives à l'instrument (matériel) et au firmware.
31.4
Etat Interfaces...
Informations relatives à la configuration et à l'utilisation d'interfaces, de ports et de périphériques.
31.5
Bluetooth
Informations relatives à la configuration et à l'utilisation d'interfaces Bluetooth.
31.7
Nivelle et Pb Laser
Informations liées à la nivelle électronique et au plomb laser.
31.8
SmartStation...
Informations relatives au lever actif et au firmware de SmartStation.
31.8

ETAT TPS1200+ 622
31.2ETAT : Information Station
Accès
Sélectionnez ETAT: Information Station.
Reportez-vous à "31.1 Fonctions ETAT" sur la façon d'accéder au menu ETAT.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran ETAT Information Station.
ETAT
Information Station
CONT (F1)
Pour quitter ETAT Informations Station.
Description
<ID Station :>
L'ID station de l'installation actuelle de station.

ETAT TPS1200+ 623
Etape suivante
CONT (F1) pour quitter ETAT Information Station.
<Ht Instrument :>
La hauteur d'instrument à la station actuelle.
<Est :>
La coordonnée Est de la position d'instrument.
<Nord :>
La coordonnée Nord de la position de l'instrument.
<Altitude :>,
<Hauteur Ellip :> ou <Alti. Ortho :>
Si aucun système de coordonnées n'a été sélectionné, l'altitude orthométrique <Alti :> de la position d'instrument est affichée. Si un système de coordonnées a été sélectionné, il est possible de présenter l'altitude orthométrique ou la hauteur au-dessus de l'ellipsoïde.
<Température :>
La température réglée sur l'instrument.
<Pression :>
La pression réglée sur l'instrument.
<PPM Atmo :>
La valeur PPM atmosphérique réglée sur l'instrument.
Champ Description

ETAT TPS1200+ 624
31.3ETAT : Batterie & Mémoire
Accès
Sélectionnez ETAT : Batterie & Mémoire.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran ETAT Batterie & Mémoire.
ou
ou
Cliquez sur l'icône Batterie. Reportez-vous au manuel de terrain du système TPS1200+ pour de plus amples informations sur les icônes.
ou
Cliquez sur l'icône Carte CompactFlash/Mémoire interne.
Reportez-vous au manuel de terrain du système TPS1200+ pour de plus amples informations sur les icônes.

ETAT TPS1200+ 625
ETAT
Batterie & Mémoire,
page Batterie
CONT (F1)
Pour quitter ETAT Batterie & Mémoire.
PAGE (F6)
Description
Tout champ
Le pourcentage de capacité mémoire restante pour toutes les batteries exprimé numériquement. Les batteries non utilisées sont présentées en grisé. Si des batteries interne et externe sont connectées simultanément, la batterie interne est d'abord utilisée jusqu'à ce qu'elle se vide puis la batterie externe prend le relais.
Etape suivante
PAGE (F6) permet de passer à la page de la Mémoire.

ETAT TPS1200+ 626
ETAT
Batterie & Mémoire,
page Mémoire
Si aucune information n'est disponible pour un champ, par exemple lorsqu'aucune carte CF n'est insérée, alors ----- s'affiche.
CONT (F1)
Pour quitter ETAT Batterie & Mémoire.
PAGE (F6)
Description
<Périph. Actif :>
Le périphérique mémoire utilisé.
<Mem Carte CF :>
La mémoire totale/libre pour enregistrer des données sur la carte CompactFlash.
<Mem Instrumnt :>
La mémoire totale/libre pour enregistrer des données sur la mémoire interne. Un champ grisé et des ----- indiquent une mémoire interne indisponible.
<Mem Applic. :>
La mémoire système totale/libre utilisée pour les programmes d'application.

ETAT TPS1200+ 627
Etape suivante
CONT (F1) pour quitter ETAT Batterie & Mémoire.
<Mem Système :>
La mémoire totale/libre du système. La mémoire système enregistre
•des fichiers instrument comme ceux utilisés pour paramétrer le système.
•des fichiers relatifs au lever tels que des listes de codes et des jeux de configuration.
Champ Description

ETAT TPS1200+ 628
31.4ETAT : Informations Système
Accès
Sélectionnez ETAT : Information Système.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran ETAT Information Système.
ou
ETAT
Information Système,
page Instrument
Affiche le type d'instrument, le numéro de série, le numéro d'équipement, l'ID de l'instrument, la langue système active et la disponibilité d'options matérielles additionnelles comme ATR, PowerSearch ou l'état d'activation (au moyen d'un code de licence) de la fonction de poursuite GPS L5, GLONASS, Galileo et Compass.
Etape suivante
PAGE (F6) permet de passer à la page du Firmware.
ETAT
Information Système,
page Firmware
Elle présente les versions de tous les firmwares du système.
Description
<Firmware :>
Version du firmware du logiciel embarqué.
<Contrat Expiré :>
Date d'expiration du contrat de maintenance logicielle.

ETAT TPS1200+ 629
Etape suivante
PAGE (F6) permet de passer à la page Application.
ETAT
Information système,
page Application
Elle affiche les versions de tous les programmes d'application chargés.
Etape suivante
CONT (F1) permet de quitter ETAT Information Système.
<Build User Iface :>
Version Build du logiciel embarqué.
<Build carte process. :>
Version Build de la carte processeur.
<Fw Lunette :>
La version firmware de la lunette.
<Boot Moteur Mes :>
Version firmware du logiciel d'amorçage.
<API :>
Version firmware de l'interface de programme d'application.
<EF Interface :>
Version firmware de l'interface de gestion de l'alimentation.
<Clavier/Affichge :>
Version firmware de l'interface utilisateur graphique.
Champ Description

ETAT TPS1200+ 630
31.5ETAT : Interfaces...
Description
ETAT Interfaces donne un aperçu de toutes les interfaces avec le port et les périphériques actuels attribués.
Accès
Sélectionnez ETAT : Interfaces....
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran ETAT Interfaces.
ou

ETAT TPS1200+ 631
ETAT
Interfaces
L'écran récapitule l'ensemble des interfaces avec le port et le périphérique qui leur sont actuellement affectés. Les informations non disponibles sont signalées par -----.
CONT (F1)
Pour quitter ETAT Interfaces.
IFACE (F3)
Disponible pour GPS RTK ou Internet en surbrillance. Pour visualiser des informations relatives aux données en temps réel ou à la connexion internet. Pour le temps réel, reportez-vous à "31.8.2 Etat Temps Réel".
PERPH (F5)
Disponible pour GPS RTK ou Internet en surbrillance. Pour visualiser l'état de l'instrument connecté. Reportez-vous à "31.8.2 Etat Temps Réel" "ETAT Entrée Temps Réel, page Périphérique/Appareil".
Etape suivante
CONT (F1) quitte ETAT Interfaces

ETAT TPS1200+ 632
31.6ETAT : Bluetooth
Description
Cet écran montre
•les ports Bluetooth disponibles et configurés
•le périphérique rattaché et connecté à chaque port Bluetooth
•l'adresse ID de chaque périphérique
Accès
Sélectionnez ETAT : Bluetooth.
ou
Cliquez sur l'icône Bluetooth.
ETAT :
Bluetooth
La façon dont l'information s'affiche indique l'état de configuration du port Bluetooth port et l'état de connexion du périphérique. Information affichée
Port Bluetooth configuré
Périphérique connecté
en noir
9
9
en gris
9
-
comme -----
-
-
Etape suivante
CONT (F1) quitte ETAT Bluetooth.

ETAT TPS1200+ 633
31.7ETAT : Nivelle & Pb Laser
Description
La nivelle électronique est affichée et peut être centrée.
Accès
Sélectionnez ETAT: Nivelle & Pb Laser.
ou
Pressez SHIFT F12.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran ETAT Nivelle & Pb Laser. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis- clavier.
ou
)
La nivelle se déplace de manière linéaire en fonction des valeurs d'inclinaison <Incl. L :> et <Incl. T :>. Sur l'écran le plus proche de la nivelle sphérique, la nivelle électronique se déplace vers le bas si <Incl L :> augmente et vice versa. Si la valeur de <Incl T :> augmente, la nivelle se déplace vers la gauche et vice versa.

ETAT TPS1200+ 634
ETAT
Nivelle & Pb Laser,
page Nivel.
CONT (F1)
Pour quitter ETAT Nivelle & Pb Laser.
PAGE (F6)
Description
<Incl. L :>
L'inclinaison longitudinale de l'axe vertical.
<Incl. T :>
L'inclinaison transversale de l'axe vertical.
Etape suivante
PAGE (F6) permet de passer à la page Plomb Laser.

ETAT TPS1200+ 635
ETAT
Nivelle & Pb laser,
page Pb Laser
Option
Description
<Plomb Laser :>
On ou Off
Pour activer ou désactiver le plomb laser. Est toujours activé en accédant à cet écran. La modification de ce paramètre entraîne l'activation ou la désactivation immédiate du plomb laser.
<Intensité :>
De 0 % à 100 %
Le pourcentage de l'intensité du plomb laser est affiché numériquement et graphiquement. La valeur minimale est 10%. Modifier cette valeur avec les touches flèche droite ou gauche modifie immédiatement l'intensité du plomb laser.
Etape suivante
CONT (F1) permet de quitter ETAT Nivelle et Pb Laser.

ETAT TPS1200+ 636
31.8ETAT : SmartStation
31.8.1Etat Satellite
Description
Cet écran affiche des informations sur satellites sur la base de l'élévation.
Accès
Sélectionnez ETAT : SmartStation...Etat Satellite.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran ETAT Satellites.
ou
ou
Effleurez le nombre de l'icône satellites visibles.
ou
Effleurez l'icône satellites participants.

ETAT TPS1200+ 637
ETAT
Satellites: Mobile,
page GPS
CONT (F1)
Pour quitter ETAT Satellites.
MOB /REF (F3)
Pour commuter entrer les valeurs de rapport signal/bruit du mobile et de la référence.
Disponible si <Mode T-Réel : Mobile> a été choisi dans CONFIGURE Mode Temps Réel.
SANTE (F4)
Pour afficher les numéros PRN des satellites classés en trois catégories : bon, mal en point et non disponible.
PLUS (F5)
Pour afficher des informations sur les valeurs de rapport signal/bruit pour les satellites GPS (si <GPS L5 : Oui> a été paramétré dans CONFIGURE Paramètres Satellite) et les satellites Galileo. Pas disponible sur les pages GLO, Ciel ou Almanach.
PAGE (F6)
Description
SAT
Le numéro de bruit pseudo-aléatoire (PRN) (GPS), le numéro slot (GLONASS) ou le numéro véhicule spatial (SV) (Galileo) des satellites.

ETAT TPS1200+ 638
Etape suivante
PAGE (F6) passe à la page GLO si <GLONASS : Oui> a été choisi dans CONFIGURE Paramètres Satellite. Reportez-vous à "ETAT Satellites: Mobile, page GLO".
ETAT
Satellites: Mobile,
page GLO
Les informations sur les satellites GLONASS montrées sur cette page sont identiques à celles fournies sur l'écran ETAT Satellites : Mobile, page GPS. Reportez-vous à "ETAT Satellites: Mobile, page GPS".
Etape suivante
PAGE (F6) passe à la page GAL si <GALILEO : Oui> a été paramétré dans CONFIGURE Paramètres Satellite. Reportez-vous à "ETAT Satellites: Mobile, page GAL".
ETAT
Satellites: Mobile,
page GAL
Les informations sur les satellites Galileo montrées sur cette page sont identiques à celles fournies sur l'écran ETAT Satellites : Mobile, page GPS. Reportez-vous à "ETAT Satellites: Mobile, page GPS".
ELEV
L'angle d'élévation en degrés. Les flèches indiquent si le satellite monte ou descend.
AZI
L'azimut du satellite.
S/N 1, S/N 2 et S/N 5
Le rapport signal/bruit sur L1, L2 et L5 pour GPS, sur L1 et L2 pour GLONASS et sur E1, E5a, E5b et Alt-Boc pour Galileo. Le chiffre est affiché entre parenthèses si le signal n'est pas utilisé actuellement dans les calculs de position.
Colonne Description

ETAT TPS1200+ 639
Etape suivante
PAGE (F6) permet de passer à la page du Ciel. Reportez-vous à "ETAT Satellites: Mobile, page GPS".
ETAT
Satellites : Mobile,
page Ciel
La carte du ciel présente les informations sur les satellites sous une forme graphique. Les satellites en dessous de l' <Angle coupure :> configuré dans CONFIGURE Paramètres Satellite sont en grisé.
La partie de la carte du ciel comprise entre une élévation de 0° et l'angle de coupure est représentée en grisé.
CONT (F1)
GPS X /GPS 9 (F2)
Pour masquer ou afficher les satellites GPS (repérés par le préfixe G).
GLO X /GLO 9 (F3)
Pour masquer ou afficher les satellites GLONASS (repérés par le préfixe R). Disponible si <GLONASS : Oui> a été choisi sur l'écran CONFIGURE Paramètres Satellite.
GAL X / GAL 9 (F4)
Pour masquer ou afficher les satellites Galileo (signalés par le préfixe E).
Disponible si <Galileo : Oui> a été choisi sur l'écran CONFIGURE Paramètres Satellite.
PAGE (F6)

ETAT TPS1200+ 640
Description des symbolesSymbole
Description
Les satellites au-dessus de l'<Angle coupure :> configuré dans CONFIGURE Paramètres Satellite.
Satellites en dessous de l'<Angle de coupure :> configuré dans CONFIGURE Paramètres Satellites.
Etape suivante
PAGE (F6) passe à la fenêtre Almanach. Reportez-vous à "ETAT Satellites : Mobile, page Almanach".

ETAT TPS1200+ 641
ETAT
Satellites : Mobile,
page Almanach
La page Almanach affiche la date des almanachs utilisés, le nombre de satellites poursuivis et le nombre de satellites disponibles au-dessus de l'angle de coupure comme le montre la carte du ciel.
CONT (F1)
PAGE (F6)
Etape suivante
CONT (F1) permet de quitter ETAT Satellites.

ETAT TPS1200+ 642
31.8.2Etat Temps Réel
Description
Cet écran affiche des informations relatives aux données en temps réel, par exemple le format des données et le périphérique utilisé utilisés pour recevoir des données en temps réel.
Accès
Cet écran est accessible si <Mode T-Réel : Mobile> a été paramétré dans CONFIGURE Mode Temps Réel.
Sélectionnez ETAT : SmartStation...Etat Temps Réel.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran ETAT Entrée Temps Réel.
ou
ou
Effleurez l'instrument en temps réel et l'icône d'état temps réel.

ETAT TPS1200+ 643
ETAT
Entrée Temps Réel, page
Général
CONT (F1)
Pour quitter ETAT Entrée Temps Réel.
DONNE (F4)
Pour visualiser les données en cours de réception. Selon le paramétrage de <Donn T-Réel :>, les données affichées diffèrent. Reportez- vous à "ETAT Entrée données Temps Réel".
PAGE (F6)
Description
<Donn T-Réel :>
Le type de message de format de données en temps réel reçu.
<GPS util L1/L2/L5 :>
Le nombre de satellites sur L1, L2 et L5 (si <GPS L5 : Oui> a été choisi sur l'écran CONFIGURE Paramètres Satellite) utilisés par la solution de positionnement courante.
<Glns util L1/L2 :>
Le nombre de satellites sur L1 et L2 utilisés dans la solution de position actuelle. Disponible si <GLONASS : Oui> a été choisi sur l'écran CONFIGURE Paramètres Satellite.

ETAT TPS1200+ 644
Etape suivante
PAGE (F6) permet de passer à la page Périphérique/Appareil. Reportez-vous à "ETAT Entrée Temps Réel, page Périphérique/Appareil".
<GAL util E1/E5a :>
Disponible pour les récepteurs Galileo si <GALILEO : Oui> a été choisi sur l'écran CONFIGURE Paramètres Satellite. Le nombre de satellites sur E1 et E5a utilisés pour la solution de positionnement actuelle.
<GAL util E5b/ABOC :>
Disponible pour les récepteurs Galileo si <GALILEO : Oui> a été choisi sur l'écran CONFIGURE Paramètres Satellite. Le nombre de satellites sur E5b et Alt BOC utilisés pour la solution de positionnement actuelle.
<Dernière reçue :>
Nombre de secondes écoulées depuis la réception du dernier message de la référence.
<In Last Minute :> (pendant la dernière minute)
Le pourcentage de données en temps réel reçues de la référence comparé avec les données reçues de SmartAntenne au cours de la dernière minute. Cette valeur indique le niveau de performance de la liaison de données.
<Réseau Réf :>
Le type de réseau de référence utilisé.
Champ Description

ETAT TPS1200+ 645
ETAT Entrée Temps Réel, page
Périphérique/Appareil
Le contenu de cette page diffère selon le type de périphérique utilisé.
CONT (F1)
Pour quitter ETAT Entrée Temps Réel.
PAGE (F6)
Disponible pour tous les périphériques
Description
<Nom :>
Le nom du périphérique.
Pour RS232
Description
<Type :>
Le type de périphérique

ETAT TPS1200+ 646
Pour téléphone cellulaires numériques et modems
Description
<Type :>
<Port :>
<Firmware :>
La version logiciel du téléphone cellulaire numérique joint.
<Opérateur :>
Le nom de l'opérateur du réseau au sein duquel le téléphone cellulaire numérique est utilisé.
<Etat :>
Le mode actuel du téléphone cellulaire numérique. Les options sont Inconnu, Détection et Enregistré.
<Bluetooth :>
Disponible si le périphérique est connecté via bluetooth. Indique l'état de la connexion.
<Signal :>
Indication de l'intensité du signal reçu en provenance du réseau du téléphone cellulaire numérique.
<Port :>
<Bluetooth :>
Champ Description

ETAT TPS1200+ 647
Pour les radios
Description
<Port :>
<Type :>
<Canal :>
Le canal radio.
<Bluetooth :>
Etape suivante
PAGE (F6) permet de passer à la page Référence. Reportez-vous à "ETAT Temps Réel, page Référence, ETAT Temps Réel, page Réf (VRS)".
ETAT
Temps Réel,
page Référence,
ETAT
Temps Réel,
page Réf (VRS)
Le nom de la page change en fonction de la référence en cours d'utilisation.
Page de référence :
La référence est une station de référence réelle.
Page Ref (VRS) :
Référence est une station de référence virtuelle.
Description
<N° Sta. Réf :>
Une identification pour une station de référence. L'ID est converti dans un format compact à envoyer avec des données en temps réel dans tous les formats de données en temps réel. Le numéro diffère de l'Id de point de la station de référence.

ETAT TPS1200+ 648
<Ht Antenne :>
•Pour <Donn T Réel : Leica>, <Donn T Réel : Leica 4G>, <Donn T Réel : RTCM v3.1> ou <Donn T Réel : RTCM X v2> avec <RTCM Version : 2.3>:
La hauteur d'antenne à la référence, du marqueur à MRP.
•Pour <Donn T-Réel : CMR/CMR+> et <Donn T-Réel : RTCM 18, 19 v2> ou <Donn T-Réel : RTCM 18, 19 v2> avec <RTCM Version: 2.2>
La hauteur d'antenne de la référence depuis le repère jusqu'au centre de phase.
•Pour tous les autres <Donn T-Réel :>:
----- s'affiche car le format de données ne comprend pas les informations sur la hauteur d'antenne.
<Coords de :>
Les coordonnées de la station de référence transférées dépendent du format de données temps réel actif.
•Pour les messages temps réel qui comprennent la hauteur et le type d'antenne : Marqueur.
•Pour les messages en temps réel qui ne comprennent pas les informations d'antenne : Centre de phase de L1.
Champ Description

ETAT TPS1200+ 649
Etape suivanteSI
ALORS
des autres types de coordonnées vont être visualisées
COORD (F2). Des coordonnées locales sont disponibles lorsqu'un système de coordonnées locales est actif.
cet écran va être quitté
CONT (F1) quitte ETAT Entrée Temps Réel.
ETAT Entrée données Temps Réel
Dans la suite, vous trouverez des informations supplémentaires relatives aux données satellites reçues via le message temps réel. Les informations affichées ne concernent que les satellites utilisés à la fois par la référence et le mobile.
Accès
DONNE (F4) sur ETAT Entrée données Temps Réel, page Général.
CONT (F1)
Pour retourner à ETAT Entrée entrées Temps Réel.
SAT- (F2)
Pour afficher des informations sur le satellite avec le plus petit PRN (PBA) suivant.
SAT+ (F3)
Pour afficher des informations sur le satellite avec le plus grand PRN suivant.

ETAT TPS1200+ 650
Les données reçues des satellites et la mise en page de l'écran dépendent du format actif de données en temps réel. Champ
Description
<Sat PRN :>
Le numéro PRN (GPS), le numéro slot (GLONASS) ou le numéro Véhicule Spatial (Galileo) des satellites signalés par le préfixe G (GPS), R (GLONASS) ou E (Galileo).
<Temps Sat :>
L'heure GPS du satellite.
<Phase L1 :>, <Phase L2 :>, <Phase L5 :>
Le nombre de cycles de phase entre l'antenne et le satellite GPS sur L1, L2 et L5.
<Phase L1 :>, <Phase L2 :>
Le nombre de cycles de phase entre l'antenne et le satellite GLONASS sur L1 et L2.
<Phase E1 :>, <Phase E5a :>, <Phase E5b :>, <Phase ABOC :>
Le nombre de cycles de phase entre l'antenne et le satellite Galileo sur E1, E5a, E5b et Alt BOC.
<Msg 18 L1 :>, <Msg 18 L2 :>
Les phases de la porteuse non corrigées sur L1 et L2.
<Msg 20 L1 :>, <Msg 20 L2 :>
Les corrections de phase de la porteuse sur L1 et L2.
<Code L1 :>, <Code L2 :>, <Code L5 :>
La pseudo-distance de l'antenne au satellite GPS pour L1, L2 et L5.
<Code L1 :>, <Code L2 :>
La pseudo-distance entre l'antenne et le satellite GLONASS sur L1 et L2.
<Code E1 :>, <Code E5a :>, <Code E5b :>, <Code ABOC :>
La pseudo-distance entre l'antenne et le satellite Galileo sur E1, E5a, E5b et Alt BOC.
<Msg 19 L1 :>, <Msg 19 L2 :>
Les pseudo-distances non corrigées sur L1 et L2.

ETAT TPS1200+ 651
Etape suivante
CONT (F1) permet de revenir à l'écran depuis lequel on a ouvert ETAT Entrée données Temps Réel.
<Msg 21 L1 :>, <Msg 21 L2 :>
Les corrections de la pseudo-distance sur L1 et L2.
<PRC :>
Corrections de pseudo-distance.
<RRC :>
Taux de changement des corrections.
<IODE :>
Issue Of Data Ephemeris. Le numéro d'identification des éphémérides d'un satellite.
Champ Description

ETAT TPS1200+ 652
31.8.3Position courante
Description
Cet écran montre les informations en rapport avec la position actuelle de SmartStation. Pour les configurations avec mobile en temps réel, le vecteur de ligne de base est également affiché. MapView affiche la position actuelle dans un format graphique.
Accès
Sélectionnez ETAT: SmartStation...Position courante.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran ETAT Position.
ou
ou
Effleurez l'icône d'état de position.

ETAT TPS1200+ 653
ETAT
Position,
page Position
CONT (F1)
Pour quitter ETAT Position.
COORD (F2)
Pour voir d'autres types de coordonnées. Les coordonnées locales sont disponibles lorsqu'un système de coordonnées local est actif.
PAGE (F6)
Disponible pour des coordonnées locales. Pour commuter entre la hauteur ellipsoïdale et la hauteur orthométrique.
Description
<Latence Pos :>
Le délai de latence de la position calculée. Le délai de latence est principalement dû au temps requis par le transfert des données puis par le calcul de la position.
Qualité Posit et Qualité Ht
Disponible pour les solutions de phase fixée et avec code uniquement. La qualité des coordonnées 2D et de hauteur de la position calculée. Reportez-vous à "6.3.1 Terminologie" pour de plus amples informations sur la qualité des coordonnées.
HDOP et VDOP
Disponibles pour les solutions de navigation.

ETAT TPS1200+ 654
Etape suivanteSI
ALORS
le récepteur est un mobile temps réel.
PAGE (F6) permet de passer à la page LigneBase. Reportez-vous à "ETAT Position, page LigneBase".
le récepteur n'est pas configuré pour le temps réel.
CONT (F1) permet de quitter ETAT Position.
ETAT
Position,
page LigneBase
Des informations sur le vecteur de ligne de base sont affichées.
Etape suivante
CONT (F1) permet de quitter ETAT Position.

ETAT TPS1200+ 655
31.9Etat enregistrement
Description
Cet écran affiche des informations relatives à l'enregistrement d'observations brutes.
Accès
Sélectionnez ETAT : Lever...Etat enregistrement.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran ETAT Enregistrement.
ou
ou
Cliquez sur l'icône d'information sur les enregistrements.

ETAT TPS1200+ 656
ETAT
Enregistrement,
page Général
CONT (F1)
Pour quitter ETAT Enregistrement.
PAGE (F6)
Description
<Enr. donn. brutes :>
OUI ou NON
<Toutes Obs.Stat. :>
Nombre d'époques statiques enregistrées dans le job courant.
<Pts enregistrés :>
Nombre de points occupés manuellement et de points automatiques enregistrés dans le job.
Etape suivante
PAGE (F6) permet de passer à la page Référence.

ETAT TPS1200+ 657
ETAT
Enregistrement,
page Référence
CONT (F1)
Pour quitter ETAT Enregistrement.
PAGE (F6)
Description
<Enr Obs.Statiques :>
Fréquence d'enregistrement à la référence. Cette information s'affiche quand le format de message temps réel la prend en charge et que les observations brutes sont enregistrées à la référence.
Etape suivante
CONT (F1) permet de quitter ETAT Enregistrement.

ETAT TPS1200+ 658
31.9.1Info Système SmartAntenne
Accès
Sélectionnez ETAT : Information SmartAntenne.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran ETAT Information SmartAntenne. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
ou
ETAT
Information SmartAntenne
Elle présente les versions de tous les firmwares du système.
Description
<Type :>
Le type d'antenne.
<Mot de Mes :>
La version firmware du moteur de mesure.
<Boot Moteur Mes :>
La version firmware du logiciel d'amorçage du moteur de mesure.
Etape suivante
CONT (F1) permet de quitter ETAT Information SmartAntenne.

Positionnement de la lunette TPS1200+ 659
32Positionnement de la lunette
Description
Les instruments motorisés visent un point ou changent de position automatiquement. Dans le cas d'instruments non motorisés, l'écran Positionnement lunette XX assiste la visée manuelle. Cet écran aide à réduire les possibilités d'erreurs dans l'identification du point visé. Les différences d'angle horizontal et vertical entre la position actuelle de lunette et les positions de cible sont affichées. La lunette doit être tournée jusqu'à ce que les valeurs affichées soient nulles.
Accès
Appuyez sur SHIFT USER, sélectionnez <Changer Position> et appuyez sur ENTER.
OU
Appuyez sur un raccourci-clavier pour accéder à l'écran Positionnement lunette XX. Reportez-vous à "2.1 Raccourcis-clavier".
OU
Appuyez sur ALL (F1) ou POSIT (F5) dans certains programmes d'application, où il faut placer la lunette jusqu'à un certain point.

Positionnement de la lunette TPS1200+ 660
Positionnement lunette XX
OK (F4)
Pour confirmer les angles et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
STOP (F6)
Pour interrompre le positionnement de la lunette.
Option
Description
<ΔHz :>
Sortie
La différence entre l'angle horizontal et la position actuelle de lunette et de la position de lunette à atteindre est affichée.
<ΔV :>
Sortie
La différence entre l'angle vertical et la position actuelle de lunette et de la position de lunette à atteindre est affichée.
Etape suivante
OK (F4) pour confirmer la position actuelle de lunette et retourner à l'écran Positionnement lunette XX depuis lequel l'accès à cet écran s'est effectué.

Fonctions TPS1200+ 661
33Fonctions
33.1EDM
Description
Electronic Distance Measurement EDM (mesure de distance électronique) est le capteur utilisé pour les mesures de distance.
L'instrument peut travailler avec trois <Type EDM :> et cinq <Mode EDM :>. Ces termes sont décrits ci-dessous.
Reportez-vous à "17.1 Paramètres EDM & ATR" et à "3 Paramètres - SHIFT USER" pour de plus amples informations.
Type EDMType EDM
Description
IR
<Type EDM : InfraRouge (IR)> permet de mesurer la distance à un prisme ou à une cible réfléchissante utilisée avec le laser rouge visible.
Les dernières options utilisées pour <Réflecteur :>, <Constante Add. :>, <Ht Réflecteur :> et <Mode EDM :> sont appliquées.
Pour <Mode Auto : ATR> ou <Mode Auto : LOCK>, <Type EDM : InfraRouge(IR)> est réglé automatiquement.
)Il est important de régler le <Réflecteur :> actuellement utilisé depuis la liste pour obtenir de bonnes informations.

Mode EDM
RL
Disponible pour des instruments équipés d'EDM sans réflecteur.
<Type EDM : Rayon Laser (RL)> permet de mesurer des distances aux objets sans réflecteur, en utilisant le laser rouge visible. La dernière option utilisée pour <Mode EDM :> est appliquée, <Réflecteur : Sans réflecteur> et <Ht Réflecteur : 0.000> sont réglés. <Mode Auto : Aucun> est réglé.
LO
Disponible pour des instruments équipés d'EDM sans réflecteur.
<Type EDM : Long Portée (LO)> permet de mesurer de très longues distances vers les prismes.
La dernière option utilisée pour <Mode EDM :> et <Réflecteur :> est appliquée, <Mode Auto : Aucun> est réglée.
Type EDM Description
Mode EDM
Description
Standard
Appuyer sur ALL (F1) ou DIST (F2) permet d'effectuer une seule mesure en faisant attention à la précision et non à l'heure.
Rapide
Appuyer sur ALL (F1) ou DIST (F2) permet d'effectuer une seule mesure en se concentrant sur l'heure, et avec une précision inférieure à celle de <Mode EDM : Standard>.
Tracking
Appuyer sur ALL (F1) ou DIST (F2) permet d'effectuer des mesures continues en faisant attention aux mesures rapides. Appuyer sur REC (F3) pour enregistrer les mesures.
)STOP (F1) pour arrêter le tracking.

Moyenne
Appuyer sur ALL (F1) ou DIST (F2) avec <MOY n Max / MOY Max #Dist : N> permet d'effectuer N mesures en <Mode EDM : Standard>. Lors des mesures, la moyenne actuelle et l'écart-type sont affichés.
SynchroTrack
C'est le mode pour l'interpolation des mesures d'angle en mode Poursuite (tracking) IR LOCK.
Si vous appuyez sur ALL (F1) ou DIST (F2), une interpolation linéaire entre les mesures d'angle précédente et suivante sera exécutée sur la base de la marque de temps de la mesure EDM.
Avec cette méthode d'interpolation, une plus haute précision est possible pour toutes les applications dynamiques, par exemple guidage d'engin.
Mode EDM Description

33.2Méthodes de recherche de prisme
33.2.1ATR
Description
Automatic Target Recognition ATR (recherche automatique de prisme) est le capteur qui reconnaît et mesure la position d'un prisme à l'aide d'une mosaïque CCD. Un faisceau laser est transmis et la lumière réfléchie est captée par la mosaïque DTC intégrée. La position du point réfléchi par rapport au centre de la mosaïque DTC est calculée. Ces décalages ATR sont utilisés pour corriger les angles horizontaux et verticaux. Les décalages ATR sont également utilisés pour commander des moteurs qui tournent l'instrument pour centrer les réticules sur le prisme. Afin de minimiser les temps de mesure, les réticules ne sont pas déplacés exactement au centre du prisme. Le décalage ATR peut atteindre jusqu'à 500 cc selon le <Mode EDM :> sélectionné. L'ATR mesure les décalages ATR entre les réticules et le centre du prisme et corrige les angles Hz et V en fonction. Les angles Hz et V sont donc mesurés au centre du prisme, même si les réticules ne sont pas précisément dirigés au centre du prisme.
Les instruments motorisés peuvent être équipés d'ATR. Pour <Mode Auto : ATR>, l'instrument peut trouver un prisme statique et mesurer une distance une fois que l'on appuie sur ALL (F1) ou DIST (F2). L'instrument ne suit pas un prisme mobile.
Reportez-vous à "17.1 Paramètres EDM & ATR" et à "3 Paramètres - SHIFT USER" pour de plus amples informations.
Champ de visée
Le champ de visée de la lunette est le champ observé via la lunette. Le champ de visée d'ATR est le champ observé par l'ATR. Les deux sont identiques sur les instruments de la gamme d'instruments TPS1200+.

Etape suivanteSI le réflecteur
ALORS
est dans le champ de visée
reportez-vous à "Mesure ATR" pour de plus amples informations.
n'est pas dans le champ de visée
reportez-vous à "Recherche ATR" pour de plus amples informations.
Mesure ATR
TPS12_080
Si le réflecteur se trouve dans le champ de visée et <Mode Auto : ATR> le réticule est automatiquement positionné vers le réflecteur lorsque, par exemple ALL (F1) ou DIST (F2) est appuyé. Aucune recherche ATR n'est entamée.
)Les valeurs affichées sont toujours en rapport avec le centre du prisme après avoir appuyé sur ALL (F1) ou DIST (F2). Pour ALL (F1), ces valeurs s'affichent brièvement après la pression de la touche.
Le réticule de la lunette peut ne pas coïncider complètement avec le centre du prisme lorsque vu à travers la lunette. Les décalages ATR résiduels pour les angles verticaux et horizontaux sont mesurés par le capteur ATR et appliqué aux angles mesurés et affichés.

Recherche ATR
TPS12_042
Si le réflecteur ne se trouve pas dans le champ de visée lorsqu'on appuie sur ALL (F1) ou DIST (F2), une Recherche ATR est entamée. Pour la Recherche ATR, la fenêtre ATR est balayée ligne par ligne en partant de la position actuelle de la lunette.
Si
•le prisme n'a pas été trouvé : on peut appuyer sur ENCOR (F5) pour rechercher un réflecteur dans une plus grande zone.
•le prisme a été trouvé: la mesure ATR est effectuée pour placer la lunette au centre du prisme.
Fenêtre ATR
La fenêtre ATR est une fenêtre relative basée sur la position actuelle de la lunette. Les dimensions horizontale et verticale peuvent être définies. Appuyer sur ALL (F1), DIST (F2) ou L.GO (F5) démarre une recherche ATR dans la fenêtre ATR.
Fenêtre ATR dynamique
Pour <Chercher avec : ATR> après la perte du signal et si le prisme est recherché avec ATR dans une fenêtre ATR dynamique. Cette fenêtre couvre une région horizontale à partir de la position de la perte de verrouillage vers la position de lunette actuelle et couvre la même amplitude de l'autre côté. La dimension verticale de la fenêtre dynamique est équivalente à un tiers de l'amplitude horizontale. Reportez-vous à "33.3 Suivi de prismes mobiles - LOCK" pour de plus amples informations sur LOCK.

Mode AutoMode Auto
Description
Aucun(e)
Les points sont mesurés avec <Mode Auto : Aucun>. Les recherches ATR et/ou mesures ATR ne sont pas effectuées.
ATR
<Mode Auto : ATR> est réglé. Le capteur ATR est utilisé pour des mesures vers des réflecteurs statiques. Si nécessaire, une mesure ATR ou une recherche ATR est effectuée après avoir appuyé sur ALL (F1) ou DIST (F2). La précision des mesures ATR dépend du <Mode EDM :> paramétré.
Lock
<Mode Auto : LOCK> est réglé. Le capteur ATR est utilisé par l'instrument pour suivre les prismes mobiles et les localiser après une perte de signal. Selon le <Mode EDM :>, des mesures individuelles ou continues sont effectuées en appuyant sur ALL (F1) ou DIST (F2). Non disponible pour SmartStation.

33.2.2PowerSearch
Description
Le module PowerSearch permet une détection automatique de prisme sur une courte période. Dans l'écran PARAMETRES Changer paramètres : la fonction PowerSearch peut démarrer en appuyant sur PS (F6).
Fonctions
abcTPS12_004
Le capteur PowerSearch se compose d'un émetteur (a) et d'un récepteur (b). Les deux sont montés dans la lunette.
Lorsque PowerSearch est activé, l'instrument commence à tourner autour de son axe vertical. L'émetteur émet un rayon laser vertical. Si le rayon laser détecte un prisme, l'instrument cesse de tourner. Une mesure ATR est ensuite effectuée dans la direction verticale.
a)EGL
b)Transmetteur
c)Récepteur
)
Si une fenêtre PS est définie et active, PowerSearch s'exécute dans les limites définies.

Recherche à 360°
Pour <Fenêtre PS : Off> et PS (F6) le prisme est recherché avec PowerSearch dans une fenêtre à 360°. La recherche par défaut avec PowerSearch comprend une petite rotation dans le sens contraire à celui des aiguilles d'une montre suivie d'une rotation complète à 360° dans le sens des aiguilles d'une montre. Si un prisme est détecté, le mouvement s'arrête et une recherche ATR est effectuée.
Fenêtre PS
La fenêtre PS peut être définie individuellement. Elle est spécifiée par des angles absolus et ne modifie pas sa position. La fenêtre PS peut être paramétrée dans la page CONFIGURE Fenêtre de recherche, Fenêtre PS en visant deux points opposés de la fenêtre PS. Pour <Fenêtre PS : On> et PS (F6) un prisme est recherché avec PowerSearch dans la fenêtre PS. Reportez-vous à "17.2 Fenêtre de recherche" pour de plus amples informations sur le paramétrage de la fenêtre PS.
Fenêtre PS dynamique
Pour <Fenêtre PS : Off>, <Chercher avec : PowerSearch>, Perte du LOCK et après prévision, le prisme est recherché dans une fenêtre PS dynamique. Cette fenêtre couvre une région pour la position présumée de 100 gon horizontalement et 40 gon verticalement. Reportez-vous à "33.3 Suivi de prismes mobiles - LOCK" pour de plus amples informations sur LOCK.
Direction de recherche
On peut définir avec un raccourci-clavier la direction dans laquelle tourne l'instrument pendant la recherche. Reportez-vous à "2.1 Raccourcis-clavier". La configuration du raccourci-clavier n'a pas d'influence sur la fonction de paramétrage rapide, la fonction PowerSearch automatique après une perte de verrouillage ou la fenêtre de recherche prédéfinie.

33.3Suivi de prismes mobiles - LOCK
Description
LOCK permet aux instruments équipés d'ATR de suivre un prisme mobile. Le capteur ATR est actif. Lorsque <Mode Auto : LOCK> et la mesure de distance démarre avec DIST (F2) ou L.GO (F5), une recherche ATR est effectuée. L'instrument accroche un prisme et suit son mouvement. Les décalages ATR sont appliqués en continu aux mesures d'angle. Lorsque l'instrument cesse d'accrocher le réflecteur, une recherche est effectuée avec PS ou ATR, selon le paramétrage.
LOCK n'est pas disponible pour SmartStation.
Reportez-vous à "17 Config...Paramètres Instrument..." et à "3 Paramètres - SHIFT USER" pour de plus amples informations.
)
Si la vitesse du réflecteur est trop élevée, la cible risque d'être perdue. Assurez-vous que la vitesse ne dépasse pas les valeurs indiquées dans les caractéristiques techniques.
Activation du lock
<Mode Auto : LOCK> L'instrument ne s'est pas encore verrouillé sur le réflecteur et le capteur ATR n'est pas actif. Appuyer sur ALL (F1), DIST (F2), L.GO (F5) ou CONT (F1) dans PARAMETRES Orientation boussole, PARAMETRES Positionnement Hz/V, PARAMETRES Déplacement Joystick ou PARAMETRES Contrôle sur point connu en ENH permet d'utiliser l'ATR pour trouver le réflecteur. Appuyer sur PS (F6) permet d'utiliser PowerSearch pour trouver le réflecteur. Une fois le réflecteur trouvé, l'instrument se verrouille sur le réflecteur. L'instrument suit le réflecteur mobile. Le capteur ATR est actif.
Tant que l'instrument est accroché, les décalages ATR sont appliqués en continu aux mesures d'angle. Si l'instrument perd de son accroche sur le prisme, il peut chercher le prisme à l'aide de l'ATR ou PS.

Perte de signal
Lorsque l'instrument est verrouillé sur le réflecteur, le signal (lock) peut être perdu si le mouvement vers le réflecteur est trop rapide pour que l'instrument puisse suivre ou si le réflecteur est caché derrière un objet. Après la perte du signal, le prisme peut être retrouvé par prévision. reportez-vous à "Prévision" pour de plus amples informations.
Le capteur ATR est encore actif.
)
Dès que le prisme est déplacé dans le champ de visée de la lunette, l'instrument se verrouille automatiquement sur le prisme.
Prévision
TPS12_079abc
a)Réflecteur mobile verrouillé par l'instrument
b)Perte de signal
c)Prévision
Tant que le prisme est suivi par l'instrument, un filtre mathématique calcule en continu la vitesse moyenne et la direction du prisme. Si la ligne de visée entre l'instrument et le prisme est perturbée, l'instrument continue son déplacement en utilisant ces valeurs calculées. Ceci est une prévision. La durée de la prévision peut être configurée.
Lors de la prévision, l'icône LOCK s'affiche. Si le prisme entre dans le champ de visée de l'ATR, il se verrouille automatiquement sur le prisme.

Recherche de prisme après prévision
Après prévision, le prisme est recherché selon les paramètres des écrans CONFIGURE Recherche automatique de prisme et CONFIGURE Fenêtre de recherche, Fenêtre PS.
•<Chercher avec : Pas de recherche>. Si un prisme est déplacé dans le champ de visée, le prisme n'est pas cherché jusqu'à ce que les touches soient appuyées ALL (F1), DIST (F2), L.GO (F5), CONT (F1) ou PS (F6) soient appuyées.
•<Chercher avec : ATR>. Le prisme est recherché dans la fenêtre ATR dynamique avec l'ATR.
•<Chercher avec : PS> et <Fenêtre PS : On> : Le prisme est recherché dans la fenêtre PS avec PowerSearch.
•<Chercher avec : PS> et <Fenêtre PS : Off> : Le prisme est recherché dans la fenêtre PowerSearch dynamique.
Rétablissement de la réception du signal
Indépendamment de <Chercher avec :> l'instrument peut se reverrouiller sur le prisme. Reportez-vous à "Activation du lock" pour savoir comment rétablir la réception du signal.

33.4RCS
Description
Lorsque <Interface : Oui> dans CONFIGURE Mode RCS, l'instrument peut être commandé par le RX1200 via la radio. Le capteur ATR ne doit pas obligatoirement être actif en travaillant en mode RCS. Le RX1200 est utilisé pour télécommander l'instrument. Aucune donnée ne peut être enregistrée sur le RX1200. L'écran et le contenu affichés dans RX1200 sont des copies de l'instrument télécommandé. Reportez-vous à "20.3 Mode RCS" pour de plus amples informations sur la configuration des interfaces.
La conception du clavier du RX1200 diffère de celle du clavier du TPS1200+/. La fonctionnalité des touches est la même. Toutes les fonctions et les programmes du TPS1200+ sont disponibles sur le RX1200.
La communication entre le TPS1200+ et le RX1200 est assurée au moyen de modems radio. Un modem radio doit être connecté au port série du TPS1200+. Le RX1250Tc/RX1250T dispose d'une radio intégrée, et aucune connexion supplémentaire n'est requise.
Reportez-vous au Manuel de l'utilisateur RX1200 pour de plus amples informations sur le RX1200 et reportez-vous à "3 Paramètres - SHIFT USER" pour plus de détails.

33.5EGL
Description
L'EGL, Emitting Guide Light, auxiliaire de visée, comprend deux diodes lumineuses clignotantes de couleurs différentes, disposées sur le boîtier de lunette du TPS1200+. L'EGL est utilisé pour guider la ligne de visée. Si la diode jaune est visible, le prisme doit être déplacé à droite et vice versa. Si les deux diodes clignotantes sont visibles, le prisme est dans la ligne de visée de l'instrument.

Fonctions
TPS12_0066 m(20 ft) 6 m(20 ft) 100 m (300 ft)
L'EGL peut être utilisé
•pour aider à guider le réflecteur dans la ligne de visée de la lunette lorsque l'instrument est télécommandé et <Mode Auto : LOCK>.
•pour implanter des points
L'instrument émet deux cônes de lumière de deux couleurs différentes. A une distance de cible de 100 m les cônes présentent une largeur de 6 m. Un secteur d'environ 30 mm de largeur est créé entre les deux cônes lumineux. Dans cette position, le prisme est dans la ligne de visée de l'instrument.

Utilisation de l'EGL pas à pas
Description
1.
Réglez <Mode Auto : LOCK> et appuyez sur COMPS (F1) ou Hz/V (F2) ou JSTCK (F3) sur l'écran PARAMETRE Changer paramètres :
3.2
ou
Réglez <EGL : On> sur la page CONFIGURE Eclairage, Affichage, Bips, Clavier.
18.5
2.
Alignez la ligne de visée de l'instrument et le prisme, où les deux diodes clignotantes de l'EGL peuvent être vues simultanément.
3.
CONT (F1) pour se verrouiller sur le prisme.
4.
Si l'instrument se verrouille sur le prisme, EGL s'éteint automatiquement.
)
Si EGL était allumé dans la page CONFIGURE Eclairage, Affichage, Bips, Clavier, il doit être éteint en configurant <EGL : Off>.
)
Si l'instrument se verrouille sur le prisme, l'EGL s'éteint automatiquement.

33.6Eclairage
Description
Il existe divers types d'éclairage intégrés à l'instrument qui remplissent différentes fonctions. Certains soutiennent les mesures, comme par exemple le pointeur laser rouge visible. D'autres, comme l'éclairage d'écran, sont destinés à faciliter le travail avec l'instrument. Ces différents types d'éclairage sont décrits ci-dessous.
Plomb laser
Le plomb laser permet d'installer l'instrument au-dessus d'un repère. Le faisceau laser est émis depuis le bas de l'instrument, pointant vers le sol. Lorsque l'instrument est nivelé et que le faisceau laser est exactement orienté sur le point du sol, l'instrument est correctement mis en station.
Le plomb laser peut être allumé et éteint. Il s'allume automatiquement en ouvrant l'écran ETAT Nivel. et plomb laser et s'éteint en quittant l'écran.
Pointeur laser rouge visible
Le pointeur laser rouge visible est utilisé pour les mesures sans réflecteur. Le pointeur laser rouge visible est disposé coaxialement sur la ligne de visée de la lunette et émis par l'objectif. Si l'instrument est bien réglé, le faisceau laser rouge visible coïncide avec la ligne de visée.
)
La direction du faisceau doit être contrôlée avant d'effectuer des mesures de distance précises, puisqu'un écart excessif du faisceau laser par rapport à la ligne de visée peut aboutir à des résultats imprécis.
Guide laser GUS74
Le Guide Laser GUS74 est une option pour les instruments de la gamme TPS1200+. Il est intégré dans un compartiment spécial de la lunette et émet un faisceau laser rouge visible pour visualiser la ligne de visée sur de longues portées. Le Guide Laser GUS74 est utilisé pour des applications spéciales comme par exemple la construction de tunnel. Reportez- vous au "Manuel du Guide Laser GUS74" pour de plus amples détails.

Eclairage Ecran/Touche
Les éclairages d'écran et de touches permettent de mieux travailler avec l'instrument lorsque les conditions d'éclairage ne sont pas idéales. Ils s'activent à la page CONFIGURE Eclairage, Affichage, Bips, Clavier. Pour accéder à cet écran, appuyez sur SHIFT F11 dans n'importe quel programme d'application. Toute modification des paramètres est immédiatement effective. Reportez-vous à "18.5 Eclairage, Affichage, Bip, Texte" pour de plus amples informations sur les paramètres d'éclairage de l'écran et des touches.

NTRIP via Internet TPS1200+ 679
34NTRIP via Internet
Description
Networked Transport of RTCM via Internet Protocol, transport en réseau de RTCM via protocole Internet
•est un protocole de corrections en lecture en transit via Internet
•est un protocole générique basé sur le protocole de transfert hypertexte HTTP/1.1
•est utilisé pour transmettre des corrections différentielles ou d'autres types de flux de données à des utilisateurs fixes ou mobiles via Internet, permettant la connexion simultanée de PC, d'ordinateurs portables, d'assistants personnels (PDA) ou de capteurs à un émetteur hôte
•permet un accès sans fil à Internet via des réseaux IP mobiles (téléphones cellulaires numériques, modems)

Composants système
NTRIP comporte trois composantes :
•Clients NTRIP
•Serveurs NTRIP
•Caster NTRIP
Client NTRIP 1
Client NTRIP x
Flux de données HTTP
Caster NTRIPFlux de données HTTP
Serveur NTRIP 1
Serveur NTRIP x
Source NTRIP 1
Source NTRIP x

Client NTRIP x
Le client NTRIP reçoit des flux de données. Il pourrait s'agir par exemple d'un mobile temps réel recevant des corrections temps réel.
Afin de recevoir des corrections en temps réel, le client NTRIP doit d'abord envoyer
•un ID utilisateur
•un mot de passe
•un nom d'identifiant, ce que l'on appelle le point d'accès, d'où les corrections en temps réel sont reçues
vers le caster NTRIP.
Serveur NTRIP x
Le serveur NTRIP transfère des flots de données.
Afin d'envoyer des corrections en temps réel, le client NTRIP doit d'abord envoyer
•un mot de passe
•un nom d'identifiant, ce que l'on appelle le point d'accès, d'où les corrections temps réel sont reçues
vers le caster NTRIP.
Avant d'envoyer des corrections en temps réel vers le caster NTRIP pour la première fois, il faut remplir une feuille d'enregistrement. Elle est disponible au centre administratif du caster NTRIP. Se référer à l'Internet.
Source NTRIP x
Le serveur NTRIP génère des flux de données. Il pourrait s'agir par exemple d'un GRX1200+ configuré comme référence envoyant des corrections en temps réel.

Caster NTRIP
Le caster NTRIP.
•est un serveur Internet traitant divers flux de données depuis et vers des serveurs NTRIP et des clients NTRIP
•vérifie les requêtes des clients NTRIP et des serveurs NTRIP pour voir s'ils sont enregistrés pour recevoir et fournir des corrections en temps réel
•décide s'il y a des flots de données à envoyer ou à recevoir
NTRiPCasterInternetServer GPS12_149NTRiPClientNTRiPServer
NTRIP et son rôle dans Internet

34.2Configuration de SmartStation pour utiliser le service NTRIP
34.2.1Configuration d'un accès à Internet
•Une SmartStation doit être utilisée.
•La version 2 ou une version plus récente du firmware doit être chargée sur l'instrument TPS1200+.
•Le firmware v1.42 ou plus doit être chargé sur RX1200.
)
Pour accéder à Internet avec SmartStation, les périphériques GPRS (General Packed Radio System) doivent être utilisés. GPRS est une norme de télécommunication pour la transmission de paquets de données en utilisant le protocole Internet (IP).
Configuration d'accès à Internet pas à pas
Description
1.
2.
Dans CONFIGURE Interfaces mettez Internet en surbrillance.
3.
EDIT (F3) pour accéder à CONFIGURE Interface Internet.
4.
CONFIGURE Interface Internet
20.6
<Internet : Oui:>
<Adresse IP : Dynamique>

<N° Util :> certains fournisseurs demandent un ID utilisateur permettant de se connecter à Internet via GPRS. Contactez votre opérateur si un ID utilisateur doit être utilisé.
<Mot Passe :> certains fournisseurs demandent un mot de passe permettant de se connecter à Internet via GPRS. Contactez votre fournisseur de carte SIM si un mot de passe doit être utilisé.
5.
PERPH (F5) pour accéder à CONFIGURE Périph Internet GPRS.
6.
CONFIGURE Périph GSM/Modem
Mettez le périphérique GPRS à utiliser en surbrillance.
)
NOUV (F2) pour créer un périphérique.
19.4.3
7.
CONT (F1) pour retourner à CONFIGURE Interface Internet.
8.
CONT (F1) pour retourner à CONFIGURE Interfaces.
9.
10.
CONFIGURE Connexion XX
21.6
Saisissez les informations requises.
)
CODES (F3) Disponible pour les téléphones cellulaires de technologie GSM. Pour entrer le code PIN (Personal Identification Number) de la carte SIM. Si le PIN est bloqué pour une raison ou une autre, par exemple si un PIN erroné a été saisi, entrez le code de déblocage personnel (Personal UnblocKing code) pour accéder au PIN.
11.
CONT (F1) retourne dans le Menu Principal du TPS1200+.
au
paragraphe

)
L'instrument est à présent en ligne, connecté à Internet. L'icône d'état en ligne sur Internet est affichée. Mais, du fait de l'utilisation de GPRS, rien ne sera facturé tant qu'aucune donnée n'aura été transférée.
12.
USER
13.
ETAT (F3) pour accéder à ETAT Menu Etat.
14.
Mettez Interfaces... en surbrillance.
15.
ENTER pour accéder à ETAT Interfaces.
16.
ETAT Interfaces
Mettez Internet en surbrillance.
17.
IFACE (F3) pour accéder à ETAT Internet.
18.
ETAT Internet
Cet écran montre
•si le récepteur est en ligne sur Internet
•le temps pendant lequel le récepteur est en ligne
•la technologie du transfert de données
•la quantité de données reçues ou envoyées depuis que le capteur est en ligne
19.
CONT (F1) pour retourner à ETAT Interfaces.
20.
au
paragraphe

34.2.2Configuration pour une connexion sur un serveur
Les configurations du paragraphe précédent doivent avoir été réalisées. Reportez-vous à "34.2.1 Configuration d'un accès à Internet".
Configuration pour accéder à un serveur pas à pas
Description
1.
2.
Mettez GPS RTK en surbrillance.
3.
EDIT (F3) pour accéder à CONFIGURE Mode Temps Réel.
4.
CONFIGURE Mode Temps Réel
22.1
<Mode T-Réel : Mobile>
<Donn T-Réel :> Sélectionnez le type de données à recevoir via Internet.
<Port : NETx>
5.
6.
7.
CTRL (F4) pour accéder à CONFIGURE Réglage Port IP.

8.
CONFIGURE Réglage Port IP
<Utilisateur : Client>
<Serveur :> Le serveur auquel on souhaite se connecter sur Internet. L'ouverture de la liste de sélection permet d'accéder à CONFIGURE Connexion serveur, où de nouveaux serveurs peuvent être créés et des serveurs existants sélectionnés ou modifiés.
21.10
<Adresse IP :> L'adresse IP enregistrée du <Serveur :> sélectionné auquel on souhaite se connecter sur Internet.
<Port IP :> Le port enregistré du <Serveur :> Internet sélectionné par lequel les données sont fournies. Chaque serveur dispose de plusieurs ports pour divers services.
<AutoConnect : Oui> permet une connexion automatique de la SmartStation à Internet lorsqu'un point est occupé lors d'un levé. La fin de l'occupation du point entraîne la fin de la connexion à Internet.
9.
)
Une fois que SmartStation est connectée au serveur, un message s'affiche sur la ligne de message.
10.
11.
USER
12.
ETAT (F3) pour accéder à ETAT Menu Etat.
au
paragraphe

13.
Mettez Interfaces... en surbrillance.
14.
ENTER pour accéder à ETAT Interfaces.
15.
ETAT Interfaces
16.
PERPH (F5) pour accéder à ETAT Périph. : Ethernet.
17.
ETAT Périph : Ethernet
Vérifiez l'état de la connexion à Internet.
18.
CONT (F1) pour retourner à ETAT Interfaces.
19.
au
paragraphe

34.2.3Utilisation du service NTRIP avec la SmartStation
Les configurations du paragraphe précédent doivent avoir été réalisées. Reportez-vous à "34.2.2 Configuration pour une connexion sur un serveur".
Utilisation du service NTRIP pas à pasEtape
Description
1.
2.
Dans CONFIGURE Interfaces mettez GPS RTK en surbrillance.
3.
EDIT (F3) pour accéder à CONFIGURE Mode Temps Réel.
4.
CONFIGURE Mode Temps Réel
<Port : NETx> doit être sélectionné.
5.
MOBIL (F2) permet d'accéder à CONFIGURE Options suppl. Mobile.
6.
PAGE (F6) permet d'accéder à CONFIGURE Options suppl. Mobile, page NTRIP.
7.
CONFIGURE Options suppl. Mobile, page NTRIP
8.
<Util. NTRIP : Oui>
<N° Util. :> Un numéro d'utilisateur est requis pour la réception de données provenant de NTRIPCaster. Contactez l'administrateur NTRIP pour de plus amples informations.
<Mot Passe :> Un mot de passe est requis pour recevoir des données du caster NTRIP. Contactez l'administrateur NTRIP pour de plus amples informations.
9.
SRCE (F5) pour accéder à CONFIGURE Table Source NTRIP.

10.
CONFIGURE Table Source NTRIP
Tous les points de montage sont listés. Les points d'accès sont les serveurs NTRIP envoyant des données en temps réel. Cet écran se compose de deux colonnes :
•Première colonne Point d'ac : les abréviations pour les points d'accès.
•Seconde colonne Identific. :
la ville en laquelle se trouve le point d'accès.
11.
Mettez en surbrillance un point d'accès à propos duquel davantage d'informations sont requises. Ces informations aident à configurer le capteur pour utiliser le point de montage sélectionné comme référence.
12.
INFO (F3) pour accéder à CONFIGURE Point d'accès XX.
13.
CONFIGURE Point d'accès : XX, page Général.
<Format :> Le format des données temps réel transmises par le point d'accès.
<FormatDet :> Des informations détaillées relatives au <Format :>, par exemple les types de messages RTCM incluant les fréquences d'actualisation en secondes indiquées entre parenthèses.
<Authentic :> Le type de protection par mot de passe requis pour l'autorisation d'accès à NTRIPServer. <Authentic : Aucun> si aucun mot de passe n'est requis. <Authentic : Basic> si le mot de passe n'a pas à être crypté. <Authentic : Digest> si le mot de passe doit être crypté.
<NMEA :> Indique si le point d'accès doit recevoir des données NMEA GGA du mobile afin de pouvoir calculer des informations de VRS.
<Charges :> Indique si des frais sont imputés pour la connexion.
Etape Description

<Porteuse :> Le type de message de phase de porteuse envoyé.
<Système :> Le type de système satellite accepté par le point d'accès.
14.
PAGE (F6) pour accéder à CONFIGURE Point d'accès : XX, page Localis..
15.
CONFIGURE Point d'accès : XX, page Localis.
Des informations détaillées concernant la localisation du point d'accès sont présentées.
16.
PAGE (F6) pour accéder à CONFIGURE Point d'accès : XX, page Divers.
17.
CONFIGURE Point d'accès : XX, page Divers
<Générateur :> Matériel ou le logiciel générant le flux de données.
<Compress :> Nom de l'algorithme de compression/cryptage.
<Info :> Informations diverses si elles sont disponibles.
)
PREC (F2) pour afficher des informations sur le point d'accès précédent de la liste.
)
SUIV (F3) pour afficher des informations sur le point d'accès suivant de la liste.
18.
CONT (F1) pour retourner à CONFIGURE Table Source NTRIP.
19.
CONT (F1) permet de retourner à CONFIGURE Options suppl. Mobile.
)
SHIFT CONCT (F3) et SHIFT DECNT (F3) sont dorénavant disponibles en mode GPS pour connecter et déconnecter du serveur NTRIP.
Etape Description

Accessoire d'affichage interactif avec MapView TPS1200+ 692
35Accessoire d'affichage interactif avec MapView
Description
MapView est un accessoire d'affichage interactif incorporé dans le firmware mais également utilisé dans tous les programmes d'application ainsi que dans la gestion de données. MapView fournit un affichage graphique des éléments de lever qui permettent une meilleure compréhension globale sur l'utilisation et les mesures des données les unes avec les autres.
Selon le programme d'application et l'accès à MapView dans ces derniers, divers modes et leurs fonctions associées sont disponibles.
Les données affichées dans tous les modes de MapView peuvent être déplacées au moyen des touches flèches et de l'écran tactile.
Modes de MapView
MapView est disponible dans trois modes :
Mode Carte :
•Appartient à la gestion de données.
•Est également disponible dans certains programmes d'application comme par exemple Ligne de Référence.
•Il peut être utilisé pour afficher, sélectionner et modifier des points, lignes et surfaces.
•Disponible en tant que page Carte dans la gestion de données et certains programmes d'application.
Mode Carte :
•Est disponible pour visualiser des résultats dans divers programmes d'application. Par exemple le programme d'application COGO.
•Disponible en tant que page Carte dans certains programmes d'application.

Modes au sein des programmes d'application
Les divers modes de MapView sont accessibles depuis le même programme d'application. Par exemple, LIGNEREF Choisir ligne de référence, page Carte permet d'accéder au mode Carte de MapView, tandis que LIGNEREF Implantation XX, page Carte permet d'accéder à MapView en mode Lever.
Données affichées
Les données affichées dans MapView sont définies par le programme d'application par lequel l'accès a eu lieu, les filtres ayant été réglés dans GESTION Tris et Filtres, et les sélections effectuées dans Configuration Carte XX.
Mode Lever :
•Fait partie du programme d'application Lever.
•Est disponible au sein de certains programmes d'application comme Implantation par exemple.
•Peut s'utiliser pour sélectionner des lignes et des surfaces.
•Comme le mode Carte mais affiche également les positions de l'instrument et du réflecteur.
•Propose des fonctions spéciales lors de l'implantation de points.
•Disponible en tant que page Carte dans Lever et certains programmes d'application.

35.2Accès à MapView
Description
L'accessoire d'affichage interactif MapView se présente sous la forme d'une page au sein de tous les programmes d'application et de gestion de données. On y accède par le programme d'application lui-même. Selon le programme d'application et l'accès à MapView dans ces derniers, divers modes MapView sont disponibles.
Accès pas à pas
Exemple d'accès au mode Carte : Etape
Description
1.
Sélectionnez Menu Principal : Gestion...Données.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran GESTION Données : Nom du Job. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
ou
ou
Depuis une liste de sélection dans certains écrans, par exemple dans les programmes d'application.
2.
PAGE (F6) jusqu'à ce que GESTION Données : Job, page Carte soit active.

Exemple d'accès au mode Carte : Etape
Description
1.
Appuyez sur PROG. Mettez Calculs COGO en surbrillance. CONT (F1). Reportez-vous à "36.2 Accès au menu des programmes" pour des informations sur la touche PROG.
ou
Appuyez sur une touche de fonction pour accéder à l'écran COGO Début COGO. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
ou
2.
3.
COGO Menu COGO
Mettez Intersections en surbrillance.
4.
CONT (F1) pour accéder à COGO Entrée Intersection.
5.
COGO Entrée Intersection
Choisissez une méthode et saisissez les données adéquates.
6.
CALC (F1) pour accéder à COGO Résultats XX.
7.
PAGE (F6) jusqu'à ce que la page COGO Résultats XX, Carte soit active.

Exemple d'accès pour le mode Lever : Etape
Description
1.
ou
Pressez un raccourci-clavier configuré pour accéder à l'écran LEVER Démarrer Lever. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
ou
ou
Appuyez sur PROG. Mettez Lever en surbrillance. CONT (F1). Reportez-vous à "36.2 Accès au menu des programmes" pour des informations sur la touche PROG.
2.
CONT (F1) pour accéder à LEVER Lever : Nom du Job.
3.
PAGE (F6) jusqu'à ce que LEVER Lever : Nom du Job, page Carte soit active.
)
MapView peut être ouvert de nombreuses fois, par exemple avec la page LEVER Lever : Nom du Job, Carte accessible depuis TPS1200+ Menu Principal et avec la page GESTION Données : Nom du Job, Carte accessible au moyen de la touche USER.

35.3Configuration de MapView
Description
Permet de régler des options qui sont utilisées comme options par défaut au sein de MapView. Ces paramètres sont enregistrés dans le jeu de configuration et valent pour la page Carte, quelle que soit la voie d'accès à MapView.
)
Toutes modifications effectuées dans XX Configuration Carte influencent l'apparence de MapView dans tous les programmes d'application, et pas uniquement le programme d'application actif.
Description
1.
Reportez-vous à "35.2 Accès à MapView" pour accéder à MapView dans le mode Carte, Tracé ou Lever.
2.
SHIFT CONF (F2) pour accéder à XX Configuration Carte.

Configuration Carte
page
Points XX
CONT (F1)
Pour confirmer les sélections et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
SYMBL (F3)
Pour visualiser tous les symboles de point et leurs descriptions.
PAGE (F6)
Option
Description
<Voir Points :>
Oui ou Non
Détermine si les points sont affichés dans MapView.
<Id Point :>
Oui ou Non
Disponible pour <Voir Points : Oui>. Détermine si Id Point d'un point est affiché.
<Code Point :>
Oui ou Non
Disponible pour <Voir Points : Oui>. Détermine si le code d'un point est affiché.
<Alti Point :>
Oui ou Non
Disponible pour <Voir Points : Oui>. Détermine si l'altitude d'un point est affichée.
<CQ Point :>
Oui ou Non
Disponible pour <Voir Points : Oui>. Détermine si la qualité de coordonnée d'un point est affichée.

Informations de point affichables
a)<Id Point :>
b)<Code Point :>
c)<Alti Point :>
d)<CQ Point :>
Etape suivante
PAGE (F6) permet de passer à la page des Lignes et Surfaces. Reportez-vous à "XX Configuration Carte page Lignes&Surfaces".
XX Configuration Carte
page Lignes&Surfaces
Option
Description
<Voir lignes :>
Oui ou Non
Détermine si des lignes sont affichées dans MapView.
<Voir Id Ligne :>
Oui ou Non
Disponible pour <Voir lignes : Oui>. Détermine si l'Id d'une ligne est affiché.
<Voir code Lgne :>
Oui ou Non
Disponible pour <Voir lignes : Oui>. Détermine si le code d'une ligne est affiché.
<Voir Surfaces :>
Oui ou Non
Détemine si les surfaces sont affichées dans MapView.
<Voir Id surf :>
Oui ou Non
Disponible pour <Voir Surfaces : Oui>. Détermine si l'Id d'une surface est affiché.
<Voir code surf :>
Oui ou Non
Disponible pour <Voir Surfaces : Oui>. Détermine si le code d'une surface est affiché.

Informations de ligne/surface
disponibles
Une ligne est affichée comme exemple.
a)<Voir Id Ligne :>
b)<Voir code Lgne :>
Etape suivante
PAGE (F6) permet de passer à la page Affich.. Reportez-vous au paragraphe "Configuration Carte XX, page Affichage".
Configuration Carte
XX,
page Affichage
Option
Description
<Info pt :>
Quand <200 Pts ou Comme configuré
Détermine si les informations de point sont affichées ou non. Pour <Info pt : Quand <200 Pts> les informations de point ne sont pas affichées si plus de 200 points sont affichés. Pour <Info pt : Comme Configuré> les informations de point comme configurées dans la page XX Configuration Carte, Points, sont affichées quel que soit le nombre de points affichés.

<Ellipsoïde :>
WGS 1984 ou Local
Détermine le système de référence dans lequel les points sont visualisés.
)Lorsque les données GPS et TPS sont utilisées simultanément, il est possible que certaines données ne soient pas affichées.
<Rotation 180° :>
Oui ou Non
Disponible pour <Ellipsoïde : Local>. Pour tourner la carte de 180°. La flèche du Nord ne tourne pas et reste orientée vers le haut de l'écran.
<Tches Icônes :>
On ou Off
Détermine si la barre d'outils des icônes est affichée. Reportez-vous au paragraphe "35.4.3 Barre d'outils".
<Curr Pos Info :>
Détermine si une certaine information relative à la position courante est affichée dans le coin inférieur gauche de la carte (seulement visible en mode Lever).
<Aucun>
Pas d'information affichée sur la carte.
ID Point
ID Point de la position courante.
Code
Code de la position courante.
Attrib 01
Attribut défini par l'utilisateur.
Attrib 02
Attrib 03
Attrib 04
Attrib 05

Etape suivante
CONT (F1) confirme les sélections et revient à l'écran où XX Configuration Carte a été ouvert.
Qualité 3D
La qualité courante des coordonnées 3D de la position calculée.
Les champs suivants sont significatifs pour le mode Lever :
<Chemin :>
Oui ou Non
Affiche le chemin du réflecteur sous la forme de tireté.
<Centrer sur :>
Liste de sélection
Pour centrer la carte sur le réflecteur ou l'instrument.
Mobile
Pour centrer la carte sur le réflecteur.
En mode EDM standard, rapide ou moyen, la carte sera centrée sur le dernier point mesuré.
En mode EDM Tracking ou Synchro Track, la carte sera centrée sur la position courante du réflecteur.
Ces comportements s'appliquent à tous les paramètres auto
Station
Pour centrer la carte sur l'instrument.

35.4Composantes MapView
35.4.1Touches de fonction
Description
Les fonctions standard sont fournies par un nombre de touches de fonctions au sein de MapView. Ces touches de fonction sont disponibles quel que soit le mode d'accès de MapView et effectuent toujours les mêmes fonctions.
Touches de fonction standard
Les touches de fonction décrites ci-dessous sont en standard sur tous les écrans MapView. Pour de plus amples descriptions sur les touches de fonction spécifiques aux modes, consultez les chapitres appropriés. Touche de fonction
Description
ZOOM+ (F4)
Pour zoomer sur la carte.
)Appuyer sur ESC arrête le zoom. Toutes les touches redeviennent actives.
ZOOM- (F5)
Pour faire un zoom arrière sur la carte.
)Appuyer sur ESC arrête le zoom. Toutes les touches redeviennent actives.
PAGE (F6)
Pour aller sur une autre page de l'écran.
SHIFT CONF (F2)
Pour configurer MapView. Accède à XX Configuration Carte. Reportez-vous au paragraphe "35.3 Configuration de MapView".
SHIFT AJUST (F3)
Pour installer toutes les données affichables à l'écran. Reportez- vous à "35.4.3 Barre d'outils" pour plus d'informations.

Fonctions de l'écran tactile
Certaines fonctionnalités de touches de fonction peuvent être remplacées par des fonctions d'écran tactile. Touche de fonction
Equivalent de la touche
PAGE (F6)
Effleurez un onglet de page.
SHIFT AJUST (F3)
Effleurez l'icône d'installation. Reportez-vous au paragraphe "35.4.3 Barre d'outils".

35.4.2Zone d'écran
Description
La zone d'écran de MapView reste pratiquement la même dans tous les cas. Les positions de l'échelle graphique, la flèche nord et la barre d'outils, si elles sont visibles, restent les mêmes.
Ecran standard
GPS12_142bac
a)Barre d'outils
b)Flèche du nord
c)Echelle graphique
Réflecteur
Les réflecteurs sont affichés à la page Carte. Le chemin du réflecteur est affiché sous la forme de tireté. Symbole
Description
Position mesurée.
Station d'instrumentSymbole
Description
Position de la station d'instrument.

Echelle graphiqueSymbole
Description
Echelle de l'écran actuel. Le minimum est 0.5 m. Il n'y a pas de maximum de zoom mais l'échelle ne peut afficher des valeurs supérieures à 99000 m. Dans ce cas, la valeur affichée sera >99000 m.
Flèche du nordSymbole
Description
Flèche du nord. Le nord est toujours orienté vers le haut de l'écran.
Barre d'outilsSymbole
Description
La barre d'outils des touches d'icônes. Reportez-vous à "35.4.3 Barre d'outils" pour de plus amples informations sur les fonctions des icônes de touche de la barre d'outils.
Point avec centrageSymbole
Description
Le point qui dispose de la mise au point.

35.4.3Barre d'outils
Description
Les icônes de touche sont disponibles dans une barre d'outils, si <Tches Icônes : Oui> dans XX Configuration Carte, page Affichage. La barre d'outils est toujours située à gauche de l'écran. Certaines des fonctions effectuées par les icônes tactiles peuvent aussi être répliquées en utilisant une touche de fonction dans le même mode que celui dans lequel apparaît l'icône tactile. La touche de fonction correspondante à l'icône, si existante, est indiquée ci-dessous.
Icônes tactiles dans la barre d'outilsIcône tactile
Touche de fonction
Description
SHIFT AJUST (F3)
Disponible en tant qu'icône tactile en mode Carte. L'icône tactile d'ajustement installe toutes les données affichables, selon les configurations de filtres et de carte, dans la zone d'écran, en utilisant l'échelle la plus grande.
-
L'icône tactile de fenêtrage zoome sur une fenêtre de zone spécifique. Une fenêtre de surface peut être dessinée en tapotant dans le coin en haut à gauche et en bas à droite de la surface. Cela permet de zoomer sur la surface sélectionnée.
-
Disponible en mode Lever Cette icône tactile affiche la direction courante sous la forme de tireté. Un emplacement sur la page Carte peut être effleuré. L'instrument se tournera alors vers cette direction.
Pour <Mode Auto : ATR>, l'instrument effectue une recherche ATR.
Pour <Mode Auto : LOCK> l'instrument tente de se verrouiller sur un réflecteur.

35.4.4Symboles de Point
Points
Si <Voir Points : Oui> dans XX Configuration Carte, les points sont affichés dans tous les modes, selon leur classe. Symbole
Description
Le point de contrôle 3D est un point de classe CTRL avec les composantes de coordonnées horizontale et verticale.
Le point de contrôle 2D est un point de classe CTRL avec les composantes de coordonnées horizontales.
Le point ajusté est un point de classe ADJ.
Le point de référence est un point de classe REF.
Le point de moyenne est un point de classe MOYE.
Le point mesuré est un point de classe MESUR.
Single Point P, SPP, position de point unique téléchargée depuis LGO.
Le point navigué est un point de classe NAV.
Le point estimé est un point de classe EST.
Le point COGO calculé est un point de classe MESUR ou CTRL selon la méthode de calcul COGO.
)
Les points de classe AUCUN ou points de classe CTRL/MESUR avec une composante d'altitude seule ne peuvent être affichés dans MapView.
)
Une liste de types de points disponible et leur description, est disponible en appuyant sur SYMBL (F3) dans la page XX Configuration Carte, Points. Reportez-vous au paragraphe "35.3 Configuration de MapView".

35.5 Mode Carte
35.5.1 MapView en Mode Carte
Description Le mode carte de MapView est disponible en tant que page Carte dans la gestion de données et certains programmes d'application. Il peut être utilisé pour afficher, sélectionner
et modifier des points, lignes et surfaces.
Accès Reportez-vous à "35.2 Accès à MapView", paragraphe "Exemple d'accès au mode Carte :".
ou
Depuis une liste de sélection dans certains écrans, par exemple dans des programmes
d'application, qui accèdent à la gestion de données.
ou
En tant que partie d'un programme d'application, comme par exemple COGO.
) La page GESTION Données : Nom du Job, Carte est utilisée comme le montre l'exemple
ci-dessous. Les fonctions décrites sont les mêmes pour toutes les pages Carte en mode
Carte.

GESTION
page Carte
Les touches de fonction décrites dessous sont spécifiques à MapView dans le mode Carte. Reportez-vous à "35.4.1 Touches de fonction" pour de plus amples descriptions sur les touches de fonction standard.
CIBLE (F2) ou OK (F2)
Pour activer l'outil de mise au point et sélectionner un point sans utiliser l'écran tactile. Reportez-vous à "35.5.2 Sélection de points, lignes et surfaces".
EDIT (F3)
Pour modifier les paramètres du point en surbrillance. Accède à GESTION Modif Pt : Id Point.
SHIFT CENTR (F4)
Pour centrer l'écran autour du point avec la mise au point actuelle, ou l'outil de mise au point si OK (F2) est visible.
SHIFT FILTR (F5)
Disponible pour CIBLE (F2). Pour modifier les paramètres de filtre. Accède à GESTION Tris et Filtres.
Fonctions de l'écran tactileTouche
CIBLE (F2)
Tapotez sur un point.

35.5.2Sélection de points, lignes et surfaces
Description
La sélection d'un point, d'une ligne ou d'une surface dans le mode carte de MapView est possible en utilisant à la fois les touches de fonction et l'écran tactile. Les fonctions de tous les écrans et champs sont identiques pour la sélection d'un point, d'une ligne ou d'une surface. Les instructions pas à pas pour sélectionner un point au moyen de touches de fonction peuvent être appliquées aux lignes et aux surfaces.
Sélection d'un point en utilisant des touches de fonction pas à pasEtape
Description
Affichage
1.
Reportez-vous à "35.5.1 MapView en Mode Carte" pour accéder à la page GESTION Données : Nom du Job, Carte.
)
Si aucun champ de point n'est mis en surbrillance dans la page précédente en accédant à la page Carte, alors tout point sélectionné sera attribué au premier champ de point sur la page suivante, le deuxième point sur le deuxième champ de point, etc.
Si un champ de point est mis en surbrillance en accédant à la page Carte, alors le point sélectionné sera attribué à ce champ.
2.
CIBLE (F2) pour activer l'outil de mise au point. L'outil de mise au point comprend un carré placé sur la croix du réticule en tireté. L'outil de mise au point démarre toujours au centre de la zone d'écran.

3.
Utilisez les touches flèches pour faire naviguer l'outil de mise au point sur le point à sélectionner. Un point est disponible pour la sélection lorsque le carré est centré autour du symbole de point.
)
Lorsqu'on trouve des points multiples au sein de la même zone et que la sélection précise n'est pas claire, appuyez sur ENTER pour accéder XX Sélection Point.
4.
Appuyez sur ENTER pour sélectionner le point. Le texte de paramètre de point, comme défini dans la page XX Configuration Carte, Points, est mis en surbrillance.
5.
Des points multiples ont-ils été sélectionnés ?
6.
XX Sélection Point
Id Point L'identifiant des points dans la plage de sélection de points.
Code Point Le code des points dans la plage de sélection de points.
Sélectionnez le point souhaité.
)
PLUS (F5) pour afficher des informations sur le code de point, la qualité des coordonnées 3D et la classe, l'heure et la date d'enregistrement du point.
Etape Description Affichage

Sélection d'un point en utilisant l'écran tactile pas à pas
7.
CONT (F1) retourne à la GESTION Données : Nom du Job, page Carte avec la mise au point sur le point sélectionné.
8.
OK (F2) quitte l'outil de mise au point.
Etape
Description
Affichage
1.
Reportez-vous à "35.5.1 MapView en Mode Carte" pour accéder à la page GESTION Données : Nom du Job, Carte.
)
Si aucun champ de point n'est mis en surbrillance dans la page précédente en accédant à la page Carte, alors tout point sélectionné sera attribué au premier champ de point sur la page suivante, le deuxième point sur le deuxième champ de point, etc.
Si un champ de point est mis en surbrillance en accédant à la page Carte, alors le point sélectionné sera attribué à ce champ.
2.
Tapotez sur le point à sélectionner.

)
Lorsqu'on trouve des points multiples au sein de la même zone et que la sélection précise n'est pas claire, tapoter sur le point permet d'accéder à XX Sélection Point.
3.
Des points multiples ont-ils été sélectionnés ?
4.
XX Sélection Point
Id Point L'identifiant des points dans la plage de sélection de points.
Code Point Le code des points dans la plage de sélection de points.
Sélectionnez le point souhaité.
)
PLUS (F5) pour afficher des informations sur le code de point, la qualité des coordonnées 3D et la classe, l'heure et la date d'enregistrement du point.
5.
CONT (F1) retourne à la GESTION Données : Nom du Job, page Carte avec la mise au point sur le point sélectionné.
6.
Un carré est centré sur le point sélectionné et le texte de paramètre de point, comme défini dans XX Configuration Carte, page Points, est mis en surbrillance.

35.6Mode graphique - Zone d'écran MapView
Description
Le mode Tracé de MapView est disponible comme la page Tracé (Plot) dans un programme d'application et peut être utilisé pour visualiser les résultats du programme d'application. Les résultats sont affichés en noir, toutes les autres informations affichables le sont en gris.
Accès
Reportez-vous à "35.2 Accès à MapView", paragraphe "Exemple d'accès au mode Carte :".
ou
En tant que partie d'un programme d'application, comme par exemple COGO.
)
La page graphique de COGO Résultats XX est utilisée comme exemple ci-dessous. Les fonctions décrites sont les mêmes pour toutes les pages graphiques.

COGO
Résultats XX,
page Carte
Les touches de fonction décrites dessous sont spécifiques à MapView en mode Tracé. Reportez-vous à "35.4.1 Touches de fonction" pour de plus amples descriptions sur les touches de fonction standard.
SHIFT FACE (F1) et SHIFT PLAN (F1)
Disponible dans PLANREF XX Plan réf, page Carte. Pour changer entre la face et la vue du plan.
SHIFT ETEND (F4)
Pour ajuster les résultats à la zone d'écran.
SHIFT REGEN (F5)
Pour rafraîchir l'écran.
SHIFT ETEND (F4)
Effleurez l'icône d'ajustement de résultats. Reportez-vous au paragraphe "35.4.3 Barre d'outils".

Exemple de résultats affichés dans MapView à la page CarteApplication
Affichage
Description
COGO Intersection, Gisement - Gisement
Des lignes d'intersection avec gisements connus depuis des points connus.
Calcul de ligne COGO, Segmentation
Les points définissant la ligne et celles créées sur la ligne
COGO,Trans, Rotation et Fact Ech
Les points originaux en gris, les points COGO calculés en noir

Ligne de Référence, modification d'une ligne de Référence
Une ligne ou un arc de référence
Plan de référence, modification d'un plan de référence
Un rectangle tireté indique la vue de face du plan.
Tours d'Horizon, calcul d'angles
Les directions depuis la station vers les points de tours d'horizon
Application Affichage Description

Mise en Station
Les directions vers les points de résection.
Application Affichage Description

35.7Mode Lever
35.7.1MapView en mode Lever
Description
Le mode Lever de MapView est disponible à la page Carte dans Lever et est utilisé pour afficher la position de la station d'instrument lors du lever. Il peut aussi s'utiliser pour sélectionner des lignes et des surfaces, et est également utilisé par les programmes d'application Implantation et Ligne de Référence pour assister l'implantation/la mesure de points.
Reportez-vous à "35.7.2 MapView en mode Lever lors de l'implantation" pour de plus amples informations sur l'utilisation de MapView lors de l'implantation de points.
Accès
Reportez-vous à "35.2 Accès à MapView", paragraphe "Exemple d'accès pour le mode Lever :".
)
La page LEVER Lever : Nom du Job, Carte est utilisée comme le montre l'exemple ci- dessous. Les fonctions décrites sont les mêmes pour toutes les pages Carte en mode Lever.

LEVER
Lever : Nom du Job,
page Carte
Les touches de fonction décrites dessous sont spécifiques à MapView en mode Lever. Reportez-vous à "35.4.1 Touches de fonction" pour de plus amples descriptions sur les touches de fonction standard.
SHIFT FACE (F1) et SHIFT PLAN (F1)
Disponible dans la page PLANREF Mesure sur Plan, Carte. Pour changer entre la face et la vue du plan.
SHIFT CENTR (F4)
Pour centrer l'écran autour du point avec la mise au point actuelle, ou l'outil de mise au point si CIBLE (F2) est actif.
SHIFT REGEN (F5)
Pour rafraîchir l'écran.
SHIFT CENTR (F4)
Effleurez l'icône centrale. Reportez-vous au paragraphe "35.4.3 Barre d'outils".

35.7.2MapView en mode Lever lors de l'implantation
Description
En implantant un point dans les programmes d'application Implantation ou Ligne de Référence, la page Carte est disponible. Le mode Lever de MapView sert à cela, avec quelques différences.
•Avec RX1200, des points actifs peuvent être sélectionnés en utilisant l'écran tactile, en tant que points à implanter.
•Une flèche indiquant la direction de la position actuelle vers le point à implanter est mise à disposition.
•Une case propose des informations comme la distance au point d'implantation et la valeur DESC/MONT (Déblai/Remblai) de façon à ce que le point à implanter puisse être trouvé.
Données affichées
Pour le programme d'application Implantation.
•<Job :> et <Job Implant. :>, tous les symboles de point sont affichés en vert, les ID point en noir et et lignes et surfaces affichables dans la couleur définie dans GESTION Nouvelle ligne ou GESTION Modif. Ligne.
•Si le levé doit être orienté vers une ligne/un arc de référence, la ligne est affichée en noir.
Pour le programme d'application Ligne de Référence.
•<Job :>, tous les symboles de point sont affichés en vert, les ID point, lignes et surfaces affichables en noir.
•<Job données :>, tous les ID et symboles de point sont affichés en gris, les lignes et surfaces affichables sont reproduites dans une couleur définie dans GESTION Nouvelle ligne ou GESTION Modif. Ligne.
•Le point à implanter est affiché en noir.
•La ligne/l'arc de référence est affiché en noir.

)
La page IMPLANT Implantation XX, Carte est utilisée comme exemple ci-dessous. Les fonctions décrites sont les mêmes pour toutes les pages Carte lors de l'implantation.
Accès pas à pas
Exemple d'accès pour MapView en mode Lever, ImplantationEtape
Description
1.
Sélectionnez Menu Principal : Programmes...Implantation.
ou
Appuyez sur PROG. Mettez Implantation en surbrillance. CONT (F1).
ou
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran IMPLANT Début Implantation. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
ou
ou
Appuyez sur IMPLA (F5) depuis un autre programme d'application, par exemple COGO.
2.
CONT (F1) pour accéder à IMPLANT Implantation XX.
3.
PAGE (F6) jusqu'à ce que la page IMPLANT Implantation XX, Carte soit active.

IMPLANT
Implantation XX,
page Carte
Les touches de fonction décrites dessous sont spécifiques à MapView en mode Lever, Implantation. Reportez-vous à "35.4.1 Touches de fonction" pour de plus amples descriptions sur les touches de fonction standard.
SHIFT CENTR (F4)
Pour centrer l'écran autour du réflecteur.
Option
Description
<DIST :>
Sortie
La distance horizontale depuis la position actuelle vers le point à implanter.
<DESC :>
Sortie
L'écart altimétrique négatif entre l'altitude de la position actuelle et celle du point à implanter.
<MONT :>
Sortie
L'écart altimétrique positif entre l'altitude de la position actuelle et celle du point à implanter.

35.7.3Sélection de lignes et de surfaces
Description
La sélection d'une ligne ou d'une surface en mode Lever dans MapView est possible au moyen de l'écran tactile. Les fonctions de tous les écrans et champs sont identiques pour la sélection d'une ligne ou d'une surface. Les instructions pas à pas pour sélectionner une ligne au moyen de l'écran tactile peuvent être appliquées aux surfaces.
Sélection d'une ligne pas à pasEtape
Description
1.
ou
Sélectionnez Menu Principal : Programmes...Lever.
ou
Pressez un raccourci-clavier configuré pour accéder à l'écran LEVER Démarrer Lever. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
ou
ou
Appuyez sur PROG. Mettez Lever en surbrillance. CONT (F1). Reportez-vous à "36.2 Accès au menu des programmes" pour des informations sur la touche PROG.
2.
PAGE (F6) jusqu'à ce que la page LEVER Lever XX, Carte soit active.

3.
Appuyez sur la ligne à sélectionner.
)
Lorsqu'on trouve des lignes multiples au sein de la même zone et qu'une sélection précise n'est pas claire, une pression sur la ligne permet d'accéder à XX Sélection Ligne.
4.
Des lignes multiples ont-elles été sélectionnées ?
5.
XX Sélection Ligne
Id Point L'identifiant des lignes dans la plage de sélection de lignes.
Code Point Le code des lignes dans la plage de sélection de points.
Sélectionnez la ligne souhaitée.
)
PLUS (F5) pour afficher des informations sur le code de ligne, l'heure de début, l'heure de fin, la longueur et l'état ouvert de la ligne.
6.
CONT (F1) retourne à LEVER Données : Nom de Job, page Carte.
7.
Un message s'affiche sur la ligne de message.
•La ligne (nom de ligne) a été ouverte (si la ligne était fermée préalablement).
•La ligne (nom de ligne) a été fermée (si la ligne était ouverte préalablement).
Etape Description

Programmes d'application - Général TPS1200+ 727
36Programmes d'application - Général
Description
Les programmes d'application sont des modules permettant l'exécution de tâches spécifiques. Sont disponibles :
•Lever (est intégré dans le firmware de l'instrument et ne peut être supprimé)
•Mise en Station (est intégré dans le firmware de l'instrument et ne peut être supprimé)
•Saisie d'Axe Road Runner - reportez-vous au manuel séparé
•COGO
•Détermination du système de coordonnées
•Implantation MNT
•Export DXF, Import DXF
•Levé GPS
•Point Caché
•MGuide - reportez-vous au manuel séparé
•Ligne de référence
•Plan de référence

Merci de bien vouloir vous reporter aux chapitres concernés pour une explication détaillée des programmes d'application.
Programmes d'application chargeables et non chargeables
Les programmes chargeables :
•peuvent être chargés sur l'instrument
•peuvent être supprimés de l'instrument
Les programmes d'application non chargeables :
•sont toujours disponibles sur l'instrument
•Lever et Mise en Station sont des programmes d'application non chargeables. Le logiciel système doit être rechargé pour des mises à jour de ces programmes.
•RoadRunner - ce programme peut contenir les modules suivants :
•RoadRunner - reportez-vous au manuel séparé
•RoadRunner Tunnel - reportez-vous au manuel séparé
•RoadRunner Rail - reportez-vous au manuel séparé
•Tours d'Horizon - ce programme peut contenir les modules suivants :
•Tours d'horizon
•Auscultation (monitoring)
•Implantation
•Lever par profils
•Cheminement
•Calcul de volume

Code de licence
Certains programes d'application chargeables sont protégés. Ils sont activés au moyen d'un code de sécurité spécifique. Ce code peut être saisi dans Menu principal : Outils...Options Sécurité ou lors du premier démarrage du programme d'application. Reportez-vous à "28 Outils...Options Sécurité" pour de plus amples informations sur la façon de saisir ou de télécharger un code de sécurité. Un code de sécurité est nécessaire pour :
•Implantation MNT
•Export DXF
•Ligne de référence
•Plan de référence
•RoadRunner
•Tours d'Horizon (intègre Auscultation, qui exige un code de licence séparé)
•Implantation
•Calcul de volume
Programmes d'application personnalisés
Des programmes d'application personnalisés peuvent être conçus par les utilisateurs dans l'environnement de développement GeoC++. Des informations concernant l'environnement de développement GeoC++ sont disponibles sur simple demande auprès de la représentation locale de Leica Geosystems.
Les applicatifs personnalisés sont toujours exécutés dans la version linguistique dans laquelle ils ont été développés.

36.2Accès au menu des programmes
Description
Le menu des programmes d'application comprend tous les programmes d'application chargés, y compris ceux pour le lever et la mise en station. La liste les mentionne dans leur ordre de chargement. La sélection d'une option dans le menu lance le programme d'appplication qui lui est affecté. Les configurations et les mesures pouvant être réalisées dépendent du programme d'application.
L'écran du menu des programmes est intitulé Programmes TPS1200+.
Accès au menu des programmes d'application
Sélectionnez Menu principal : Programmes....
ou
Appuyez sur PROG.
Programmes TPS1200+
CONT (F1)
Pour lancer l'applicatif en surbrillance.

Etape suivante
Sélectionnez une option dans le menu pour ouvrir l'application. Reportez-vous au chapitre relatif aux programmes d'application individuels.
)
Quatre programmes d'application peuvent être ouverts simultanément. Début XX s'affiche pour l'ouverture du premier programme d'application, mais pas pour les suivants.

COGO TPS1200+ 732
37COGO
Description
Calculs COGO est un programme d'application permettant d'effectuer des calculs géométriques basés sur des coordonnées (coordinate geometry) tels que
•des coordonnées de points
•des gisements entre points
•des distances entre points
Les calculs peuvent s'effectuer à partir
•de données de points existant dans le job, de distances ou de gisements connus
•de points mesurés
•de coordonnées entrées.
Contrairement aux mesures de points inaccessibles intégrées au programme d'application Lever, le programme Calculs COGO est davantage un logiciel de calcul qu'un applicatif de mesure.
)
La modification des coordonnées d'un point précédemment utilisé dans Calculs COGO n'entraîne pas de nouveau calcul de ce point.
Méthodes de calcul COGO
Les méthodes de calcul COGO sont les suivantes :
•Gisement-Distance
•Calculs d'arcs
•Point lancé
•Translation, rotation, facteur d'échelle (manuel)

COGO TPS1200+ 733
Distances et gisements
Type de distances :
Les possibilités sont les suivantes
•Terrain
•En plan
•Ellipsoïdale
Types de gisement :
Les gisements sont calculés dans le système plan local.
Codage de points COGO
•Le codage thématique est disponible dans COGO Résultats XX au terme du calcul géométrique. Le codage thématique des points COGO est identique au codage des points mesurés. Reportez-vous à "8 Codage" pour de plus amples informations sur le codage.
•Pour le calcul COGO, les codes des points originaux sont repris des points COGO calculés.
Propriétés
de points COGO
Les propriétés enregistrées avec les points COGO sont les suivantes :
•Classe : soit MESUR, soit CTRL selon la méthode de calcul COGO.
•Sous-classe : COGO
•Source : Pt Base Arc, Double Arc Cntr, Pt Arc Exc., Pt Arc Segmt, COGO Division de surface, COGO Trans Rotat Pt, COGO Point Lancé, Inters.(Gis Gis), Inters.(Gis Dst), Inters.(Dst Dst), Inters.(4 Pts), Pt Ligne Base, Exc. Ligne ou Pt Ligne Segmt selon la méthode de calcul COGO utilisée.
•Source d'instrument : TPS
•Intersections
•Translation, rotation, facteur d'échelle (association de points)
•Calculs de lignes
•Division de surface

COGO TPS1200+ 734
37.2Accès à Calculs COGO
Accès
Sélectionnez Menu Principal : Programmes...Calculs COGO.
ou
Appuyez sur PROG. Mettez Calculs COGO en surbrillance. CONT (F1). Reportez-vous à "36.2 Accès au menu des programmes" pour des informations sur la touche PROG.
ou
Appuyez sur une touche de fonction pour accéder à l'écran COGO Début COGO. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis- clavier.
ou
)
L'accès aux écrans de chacune des méthodes de calcul COGO peut s'effectuer directement en appuyant sur un raccourci-clavier configuré ou via USER sans passer alors par l'écran d'accueil COGO Début COGO. Le jeu de configuration et le job actuellement actifs sont utilisés.

COGO TPS1200+ 735
COGO
Début COGO
CONT (F1)
Pour accepter les modifications et passer à l'écran suivant. Les paramètres retenus deviennent actifs.
CONF (F2)
Pour configurer le programme d'application COGO. Accède à COGO Configuration. Reportez-vous à "37.3 Configuration de COGO".
STAT (F3)
SYSC (F6)
Pour sélectionner un système de coordonnées différent. Pas disponible pour <Util SyCord Auto : Oui> paramétré dans CONFIGURE Options suppl. Mobile. Reportez-vous à "22.1.1 Configuration Temps Réel".
Option
Description
<Job :>
Liste de sélection
Le job actif. Tous les jobs de Menu Principal : GESTION...Jobs peuvent être sélectionnés.
<Syst. Coord. :>
Sortie
Le système de coordonnées actuellement associé au <Job :>sélectionné.

COGO TPS1200+ 736
Etape suivante
CONT (F1) permet d'accepter les modifications et d'accéder à COGO Menu COGO.
<Liste Codes :>
Liste de sélection
Aucun code n'est enregistré dans le <Job :> sélectionné. Toutes les listes de codes de Menu Principal : GESTION...Listes Codes peuvent être sélectionnées.
Sortie
Les codes ont déjà été stockés dans le <Job :> sélectionné. Le nom de la liste de codes est affiché si les codes ont été copiés depuis une liste de codes de la RAM système. Le nom du job actif est en revanche affiché si les codes n'ont pas été copiés depuis une liste de codes de la RAM système mais saisis manuellement.
<Jeu de config. :>
Liste de sélection
Le jeu de configuration actif. Tous les jeux de configuration de Menu Principal : Gestion...Jeux de Configuration peuvent être sélectionnés.
<Réflecteur :>
Liste de sélection
Le réflecteur actif. Tous les réflecteurs de Menu Principal : Gestion...Réflecteurs peuvent être sélectionnés.
<Constante Add :>
Sortie

COGO TPS1200+ 737
COGO
Menu COGO
Le menu COGO présente les différentes méthodes de calcul COGO ainsi que l'option permettant de quitter l'application.
CONT (F1)
SHIFT CONF (F2)
Description des options du menu COGOOptions du menu COGO
Description
Gis-Dist
Pour calculer la direction, la distance et les différences de coordonnées en 3D :
37.4
•par deux points connus
•un point connu et une ligne donnée
•un point connu et un arc donné

COGO TPS1200+ 738
Des points dotés de triplets de coordonnées complets, des points définis seulement en position et des points définis seulement en altitude peuvent être utilisés.
Pt Lancé
Pour calculer la position de nouveaux points en utilisant
37.5
•le gisement et la distance depuis un point connu. Excentre en option.
•l'angle et la distance depuis un point connu. Excentre en option.
Il est possible d'utiliser des points présentant des triplets de coordonnées complets ou des points uniquement connus en planimétrie.
Intersections
Pour calculer la position d'un point d'intersection en utilisant
37.6
•des gisements à partir de deux points connus
•un gisement depuis un point connu et une distance depuis un autre point connu
•des distances à partir de deux points connus
•quatre points
•deux lignes
Options du menu
COGO
au
paragraphe

COGO TPS1200+ 739
Ligne Calculs
Pour calculer un point de base de la ligne en utilisant
37.7
•deux points connus et un point d'excentre (décalage).
•un gisement et une distance d'un point connu et d'un point d'excentre.
Pour calculer le point d'excentre (décalage) de la ligne en utilisant
•deux points connus qui définissent la ligne, une distance le long de la ligne et un excentre
•une distance le long d'un gisement depuis un point connu et un excentre
Pour calculer de nouveaux points sur une ligne en utilisant
•deux points connus qui définissent la ligne et la longueur du segment ou le nombre de segments
•un gisement et une distance d'un point connu qui définissent la ligne et soit la longueur de segment, soit le nombre de segments
Options du menu
COGO
au
paragraphe

COGO TPS1200+ 740
Calculs d'arc
Pour calculer :
37.8
•le centre d'arc
•le point de base de l'arc
•le point excentré de l'arc
•de nouveaux points sur un arc
L'arc peut être défini avec
•trois points
•un rayon pour deux points connus
•un rayon et deux tangentes, chaque élément étant défini par un point et le point d'intersection des tangentes
•la longueur d'un arc et deux tangentes, chaque élément étant défini par un point et le point d'intersection des tangentes
•la longueur d'une corde et deux tangentes, chaque élément étant défini par un point et le point d'intersection des tangentes
En fonction de la méthode de calcul d'arc appliquée, les éléments suivants doivent être connus :
•un point excentré
Options du menu
COGO
au
paragraphe

COGO TPS1200+ 741
•la longueur de segment ou le nombre de segments
Translation, rotation, facteur d'échelle (manuel)
Pour calculer la position de nouveaux points en utilisant
37.9
•des coordonnées de points connus
•des translations
•une rotation
•une échelle. Les hauteurs ne sont pas à l'échelle.
Les valeurs des translations, de la rotation ou du facteur d'échelle sont à saisir manuellement.
Translation, rotation, facteur d'échelle (association de points)
Pour calculer les coordonnées de nouveaux points au moyen de translations, d'une rotation et d'un facteur d'échelle déterminés à partir de points sélectionnés
37.10
Options du menu
COGO
au
paragraphe

COGO TPS1200+ 742
Etape suivanteSI
ALORS
vous voulez démarrer une méthode de calcul COGO
mettez l'option concernée en surbrillance et appuyez sur CONT (F1). Reportez-vous aux chapitres mentionnés plus haut.
COGO doit être configuré
pressez SHIFT CONF (F2). Reportez-vous à "37.3 Configuration de COGO".
COGO doit être quitté
mettez Fin COGO en surbrillance et appuyez sur CONT (F1).
Division de surface
Pour diviser une surface par
37.11
•Ligne définie
•Pourcentage
•Taille d'une sous-surface
Fin COGO
Pour quitter COGO et retourner à l'écran depuis lequel l'accès à COGO s'est effectué.
Options du menu
COGO
au
paragraphe

COGO TPS1200+ 743
37.3Configuration de COGO
Accès
Sélectionnez Menu Principal : Programmes...Calculs COGO. Dans COGO Début COGO appuyez sur CONF (F2) pour accéder à COGO Configuration.
ou
Appuyez sur PROG. Mettez Calculs COGO en surbrillance. CONT (F1). Dans COGO Début COGO, appuyez sur CONF (F2) pour accéder à COGO Configuration.
ou
Appuyez sur SHIFT CONF (F2) dans COGO Menu COGO. Reportez-vous à "37.2 Accès à Calculs COGO".
ou
Appuyez sur SHIFT CONF (F2) dans COGO XX.
COGO
Configuration,
page Paramètres
Cet écran comprend la page Paramètres, la page Résidus et la page Journal. Les explications relatives aux touches de fonction figurant dans la suite s'appliquent à toutes les pages.
CONT (F1)
PAGE (F6)
SHIFT INFO (F5)
Pour afficher des informations concernant le nom du logiciel, le numéro de version, la date de la version, le copyright et le numéro de référence.

COGO TPS1200+ 744
Option
Description
<Type Distance :>
Le type de distances et d'excentres à accepter tels que saisis, affichés en sortie et utilisés dans le calcul.
En plan
La distance est calculée comme étant la distance trigonométrique entre les positions de deux points. Le champ de la distance est intitulé <Dist Horiz/DistH-Grille :>.
Terrain
La distance est comprise comme étant la distance horizontale entre deux points, à l'altitude moyenne de ces points, parallèles à l'ellipsoïde du système de coordonnées actif. Le champ de la distance est intitulé <Dist Hori Ter :>.
Ellipsoïde
La distance est réduite à l'ellipsoïde. Elle est calculée comme étant la distance la plus courte entre les deux points sur l'ellipsoïde. Un facteur d'échelle est appliqué. Le champ de la distance est intitulé <Dist Hori Ell :>.
) Il est nécessaire de définir une projection, un ellipsoïde et une transformation dans le système de coordonnées associé pour que des coordonnées planes, de terrain ou ellipsoïdales puissent être calculées.

TPS12_170P1ad1d2d3P2aEllipsoïdeDonnéesP1Premier point connuP2Second point connuInconnuesd1Distance terraind2Distance sur l'ellipsoïded3Distance en plan
COGO TPS1200+ 745
<Deux Faces :>
Détermine si l'instrument mesure automatiquement dans la deuxième position de lunette après avoir enregistré le résultat en première position.
Oui
Après avoir enregistré une mesure avec ALL (F1) ou REC (F3) les instruments motorisés changent automatiquement de position, les instruments non motorisés accèdent à COGO Positionnement lunette. Les mesures en position I et position II sont moyennées sur la base de la position I. La valeur moyennée est enregistrée.
Non
Aucune mesure automatique dans les deux positions.

COGO TPS1200+ 746
<Util. Décal. :>
Oui ou Non
Active l'utilisation de décalages dans les calculs COGO. Des champs de saisie des décalages sont disponibles dans COGO XX.
<Stockage Pts :>
MESUR ou CTRL
Pour enregistrer le point cogo avec la classe MESUR ou CTRL.
Les points enregistrés avec la classe MESUR peuvent être stockés avec le même ID. La fonction de moyennage (configurée sous Gestion Job) est alors utilisable pour calculer une moyenne de ces points.
Les points enregistrés avec la classe CTRL peuvent seulement être stockés avec un ID unique. Un message s'affiche toujours avant l'enregistrement d'un point sous un ID existant. L'utilisateur peut alors décider de conserver le point existant ou de le remplacer.
<Qual Posi :>
Saisie utilisateur
L'estimation de la qualité en position affectée à tous les points COGO calculés et utilisée pour le calcul de la moyenne.
<Qual Alti :>
Saisie utilisateur
L'estimation de la qualité en altitude affectée à toutes les altitudes calculées et utilisée pour le calcul de la moyenne.
Quand la méthode Intersections choisie est "TPS Obs-TPS Obs", les champs suivants apparaissent :

COGO TPS1200+ 747
Etape suivante
PAGE (F6) permet de passer à la page des Résidus. Reportez-vous à "COGO Configuration, page Résidus".
COGO
Configuration,
page Résidus
Cette page s'applique à COGO Trans, Rotation & Fact Echelle (Assoc Pts).
<Calculer Z :>
Texte d'affichage
Définit la hauteur à utiliser.
Util Moyenne
Utilisation d'une moyenne des deux observations.
Util Z supérieur
Utilisation de la hauteur supérieure.
Util Z inférieur
Utilisation de la hauteur inférieure.
Champ
Option
Description
<Est :>
Saisie utilisateur
La limite au-dessus de laquelle les résidus sur la coordonnée Est sont signalés comme étant de possibles valeurs hors tolérance.
<Nord :>
Saisie utilisateur
La limite au-dessus de laquelle les résidus sur la coordonnée Nord sont signalés comme étant de possibles valeurs hors tolérance.
<Altitude :>
Saisie utilisateur
La limite au-dessus de laquelle les résidus en altitude sont signalés comme étant de possibles valeurs hors tolérance.

COGO TPS1200+ 748
Etape suivante
PAGE (F6) permet de passer à la page du Journal. Reportez-vous à "COGO Configuration, page Journal".
COGO
Configuration,
page Journal
<Distrib Résidus :>
La méthode de distribution des résidus sur les points de contrôle dans la zone de transformation.
Aucun(e)
Aucune distribution n'est effectuée. Les résidus restent attachés aux points qui leur sont associés.
1/DistanceXX
La distribution des résidus s'effectue en fonction de la distance entre chacun des points de contrôle et le point nouvellement transformé.
M-quadratique
La distribution des résidus s'effectue à l'aide d'une méthode d'interpolation multiquadratique.
Champ
Option
Description
<Fich Journal :>
Oui ou Non

COGO TPS1200+ 749
Etape suivante
<Nom Fich :>
Liste de sélection
<Fich. Format :>
Liste de sélection

COGO TPS1200+ 750
)
Le terme de <Gisement :> est employé dans l'ensemble du présent chapitre. En effet, les calculs s'effectuant dans un système plan local, il n'est ici question que de <Gisement :>.

COGO TPS1200+ 751
37.4Calculs COGO - Méthode gisement - distance
Description
Il est possible d'opérer un calcul gisement-distance entre des points, lignes et arcs :
TPS12_146d1d3d2P1P2
Option 1 : gisement-distance point - point
Pour calculer une valeur gisement-distance entre deux points connus.
Eléments connus :
P1Premier point connu (De)
P1Deuxième point connu (A)
Eléments non connus :
αDirection de P1 à P2
d1Distance en pente entre P1 et P2
d2Distance horizontale entre P1 et P2
d3Différence d'altitude entre P1 et P2

COGO TPS1200+ 752
Option 2 : gisement-distance point - ligne
Pour calculer un gisement-distance entre un point
connu et une ligne donnée (la valeur gisement-
distance est calculée comme perpendiculaire entre le point connu et la ligne donnée).
Eléments connus :
P0 Station d'instrument
P1 Point de début
P2 Point de fin ou direction P1 à P2
P3 Excentre
P4 Point de base
d1 Décalage perpendiculaire au point de base
d2 Distance le long de la ligne
TPS12_184 P1
P2
d2 P3
d1
P4
P0

P0TPS12_186P1P2P4d2d1P3
COGO TPS1200+ 753
Les coordonnées des points doivent être connues. Les points :
•peuvent être pris du job actif
•peuvent être mesurés lors du calcul COGO
•peuvent être saisis manuellement
Option 3 : gisement-distance point - arc
Pour calculer un gisement-distance entre un point connu et un arc donné (la valeur gisement-distance est calculée comme perpendiculaire entre le point connu et l'arc donné).
Eléments connus :
P0Station d'instrument
P1Point de début
P2Point de fin
P3Excentre
P4Deuxième point ou rayon d'arc ou longueur arc/corde
P4Point de base
d1Décalage perpendiculaire au point de base
d2Distance le long de l'arc.

COGO TPS1200+ 754
37.4.2Gisement-distance entre deux points connus (Pt - Pt)
Démarrage pas à pasEtape
Description
1.
2.
Calcul
STOCK (F1)
Pour stocker le résultat.
LEVER (F5)
Pour mesurer un point connu pour le calcul COGO.
SHIFT CONF (F2)
Pour configurer le programme.
PAGE (F6)

COGO TPS1200+ 755
Option
Description
<Du point :> ou <Au point :>
Liste de sélection
L'identifiant des deux points connus. Pour une saisie manuelle des coordonnées du point connu, ouvrez la liste de sélection. Pressez NOUV (F2) pour créer un point.
<Gisement :>
Sortie
La direction du premier au second point.
<Dist Horiz / Dist Hori Ter / Dist Hori Ell :>
Sortie
La distance horizontale entre les deux points.
<Δ Alti :>
Sortie
L'écart altimétrique entre les deux points.
<Dist Pente :>
Sortie
La distance en pente entre les deux points.
<Pente :>
Sortie
La pente entre les deux points.
<Δ EST :>
Sortie
La différence en direction Est entre les deux points.
<Δ NORD :>
Sortie
La différence en direction Nord entre les deux points.

COGO TPS1200+ 756
Enregistrement des résultats
pas à pasEtape
Description
1.
Pressez STOCK (F1) pour enregistrer le résultat gisement-distance dans le job actif.
Il n'y a pas d'enregistrement de points dans la base de données, seulement une mémorisation du résultat gisement-distance.
2.
Les résultats gisement-distance peuvent être exportés à partir du job au moyen d'un fichier de format. Le fichier de format est créé avec le gestionnaire de formats intégré au progiciel LEICA Geo Office.

COGO TPS1200+ 757
37.4.3Gisement-distance entre un point connu et une ligne (Pt - Ligne)
Description
1.
2.
Calcul
CALC (F1)
Pour calculer le résultat.
INV (F2)
Pour calculer un gisement-distance entre deux points.
DERN (F4)
Pour sélectionner les valeurs de distance et de décalage à partir de calculs COGO de gisement - distance précédents.
LEVER (F5)
SHIFT CONF (F2)

COGO TPS1200+ 758
Option
Description
<Méthode :>
2 Points ou Pt/Gst/Dist.
La méthode de calcul pour le résultat gisement- distance.
<Pt Début :>
Liste de sélection
L'ID point définissant le début de la ligne.
<Pt Fin :>
Liste de sélection
L'ID point définissant la fin de la ligne.
<Gisement :>
Sortie
Sortie
<Point Trans :>
Liste de sélection
L'ID point définissant un décalage par rapport à la ligne.
SHIFT MODIF (F4)
Pour modifier le gisement, la distance ou le décalage.
PAGE (F6)

COGO TPS1200+ 759
pas à pasEtape
Description
1.
Pressez CALC (F1) pour calculer le résultat du gisement-distance et passer à l'écran des résultats.
2.
3.

COGO TPS1200+ 760
37.4.4Gisement-distance entre un point connu et un arc (Pt - Arc)
Description
1.
2.
Calcul
CALC (F1)
Pour calculer le résultat.
INV (F2)
Pour calculer un gisement-distance entre deux points.
DERN (F4)
Pour sélectionner les valeurs de distance et de décalage à partir de calculs COGO de gisement - distance précédents.
LEVER (F5)
SHIFT CONF (F2)

COGO TPS1200+ 761
SHIFT MODIF (F4)
Pour modifier le gisement, la distance ou le décalage.
PAGE (F6)
Pour passer à une autre page de l'écran. Champ
Option
Description
<Méthode :>
3 Points ou 2 Points/Rayon ou 2 Tgnts/Rayon ou 2 Tgnts/Arc Long ou 2 Tgnts/Cord long.
La méthode de calcul pour le résultat gisement- distance.
<Pt Début :>
Liste de sélection
L'ID point définissant le début de l'arc.
<Deuxième Pt :>
Liste de sélection
L'ID point définissant un deuxième point sur l'arc.
<Pt Fin :>
Liste de sélection
L'ID point définissant la fin de l'arc.
<Long Arc :>
Saisie utilisateur
La longueur de l'arc.
<Gisement :>
Sortie
<Long Corde :>
Saisie utilisateur
La longueur de l'arc.

COGO TPS1200+ 762
Sortie
<Point Trans :>
Liste de sélection
L'ID point définissant un décalage par rapport à l'arc.
<Point PI :>
Liste de sélection
L'ID point définissant l'intersection de tangentes.
<Point 1 :>
Liste de sélection
L'ID point (avec PI point) définissant la 1ère tangente.
<Point 2 :>
Liste de sélection
L'ID point (avec PI point) définissant la 2e tangente.
<Rayon :>
Saisie utilisateur
Le rayon de l'arc.

COGO TPS1200+ 763
pas à pasEtape
Description
1.
Pressez CALC (F1) pour calculer le résultat du gisement-distance et passer à l'écran des résultats.
2.
3.

COGO TPS1200+ 764
37.5Calculs COGO - Méthode du point lancé
Description
Les éléments suivants doivent être connus :
•les coordonnées d'un point
•la direction du point connu vers le point COGO
•la distance du point connu au point COGO
•les décalages, s'ils sont nécessaires et configurés.
Les coordonnées du point connu
•peuvent être prises du job actif
•peuvent être mesurées lors du calcul COGO
•peuvent être saisies
La direction du point connu vers le point COGO peut être un gisement ou un angle.
Il est possible d'utiliser des points présentant des triplets de coordonnées complets ou des points uniquement connus en planimétrie. Seule la planimétrie est calculée, l'altitude peut être entrée manuellement.
Un calcul de point lancé COGO peut être effectué pour
•un seul point
•des points multiples. Plusieurs points sont calculés en une seule séquence.
•des visées latérales (points rayonnés).

COGO TPS1200+ 765
Calcul COGO de point lancé, un seul point avec décalage
TPS12_147d1d2d3P1P3P2P4
Données
P1Point connu
αDirection de P1 à P2
d1Distance entre P1 et P2
d2Décalage positif vers la droite
d3Décalage négatif vers la gauche
Inconnues
P2Point COGO sans décalage
P3Point COGO avec décalage positif
P4Point COGO avec décalage négatif

COGO TPS1200+ 766
Calcul de point lancé COGO, plusieurs points sans décalage (cheminement)
TPS12_169P1 P2P3P5P4 d1d2d4d31234
Données
P1Point connu
α1Direction de P1 à P2
Inconnues
P2Premier point COGO
P3Deuxième point COGO
P4Troisième point COGO - point rayonné
P5Quatrième point COGO

COGO TPS1200+ 767
37.5.2Point lancé avec gisement
COGO Point lancé avec gisement pas à pas
Description
1.
Reportez-vous à "37.2 Accès à Calculs COGO" pour accéder à COGO Entrée Pt Lancé.
)
COGO Entrée Pt Lancé, page Entrée
37.3
SHIFT CONF (F2) pour configurer le programme d'application COGO.
2.
<Méthode : Gisement>
<Du point :> L'identifiant du point connu pour le calcul COGO.
Sélectionnez un point à utiliser.
)
LEVER (F5) lorsque <Du point :> est en surbrillance. Pour mesurer un point connu pour le calcul de COGO.
48.2
)
Il est possible, pour tous les champs de points, d'utiliser l'affichage interactif MapView de la page Carte pour sélectionner le point requis.
35.5
)
Pour la saisie manuelle de coordonnées du point connu, ouvrez la liste de sélection lorsque <Du point :> est en surbrillance. Pressez NOUV (F2) pour créer un point.
6.3.2

COGO TPS1200+ 768
3.
<Gisement :> La direction du point connu vers le point COGO.
<Dist Horiz XX :> La distance horizontale entre le point connu et le point COGO.
<Décalage :> Disponible pour <Util. Décal : Oui> dans COGO Configuration, à la page Paramètres. Le décalage du point COGO par rapport à la direction principale. Un décalage vers la droite est positif tandis qu'un décalage vers la gauche est négatif.
Saisissez la distance, le gisement et le décalage si nécessaire.
)
Les valeurs du gisement, de la distance et du décalage peuvent être calculées à partir de deux points existants.
37.4
INV (F2) lorsque <Gisement :>, <Dist Horiz XX :> ou <Décalage :> est en surbrillance. Pour effectuer un calcul COGO Gisement - Distance.
)Lorsque STOCK (F1) est pressé dans COGO Gis-Dist, le résultat du calcul COGO Gisement - Distance est copié dans le champ qui était en surbrillance lorsque INV (F2) a été pressé.
)Pour <Fich Journal : Oui> dans COGO Configuration, page Journal, le résultat du calcul COGO Gisement - Distance est consigné dans le fichier journal.
au
paragraphe

COGO TPS1200+ 769
)
Les valeurs du gisement, de distance et du décalage peuvent être sélectionnées à partir de calculs COGO Gisement - Distance précédents.
37.12
DERN (F4) lorsque <Gisement :>, <Dist Horiz XX :> ou <Décalage :> est en surbrillance. Pour rappeler des résultats de calculs COGO Gisement - Distance précédents.
Lorsque CONT (F1) est pressé dans COGO Dernier calcul Gisement- Distance, le résultat sélectionné est copié dans le champ qui était en surbrillance lorsque DERN (F4) a été pressé.
)
Les valeurs du gisement, de la distance et du décalage peuvent être modifiées mathématiquement.
37.13
SHIFT MODIF (F4) lorsque <Gisement :>, <Dist Horiz XX :> ou <Décalage :> est en surbrillance. Pour ajouter, soustraire, multiplier et diviser des valeurs.
4.
Le point COGO est-il une visée avant ?
•Si oui, appuyez sur CALC (F1).
Le résultat est calculé et affiché dans COGO Résultats Pt Lancé. Après enregistrement du résultat et retour à COGO Entrée Pt Lancé, page Entrée, l'identifiant du point COGO nouvellement calculé apparaît dans le champ <Du point :>. Le prochain calcul COGO peut s'effectuer à partir de ce nouveau point connu.
au
paragraphe

COGO TPS1200+ 770
•Si non, appuyez sur RAYON (F3).
Le résultat est calculé et affiché dans COGO Résultats Pt Lancé. Après enregistrement du résultat et retour à COGO Entrée Pt Lancé, page Entrée, le point initialement sélectionné dans <Du point :> est toujours affiché. Le prochain calcul COGO peut s'effectuer à partir de ce point.
5.
COGO Pt Lancé Résultats, page Résultats
<Id Point :> L'identifiant du point COGO selon le modèle d'identifiant de point configuré pour les <Pts Levés :> dans CONFIGURE Modèles Identifiants. L'identifiant de point peut être modifié.
16.1
<Alti. Ortho :> ou <Hauteur Ellip :> sont des champs de saisie. Ils affichent ----- lors de l'accès à la page du Résultat. Une valeur altimétrique à stocker avec le point calculé peut être saisie.
Les coordonnées calculées sont affichées.
Saisissez un identifiant de point.
)
COORD (F2) affiche d'autres types de coordonnées sauf en cas de configuration <Syst. Coord. : Aucun>
)
IMPLA (F5) pour accéder à l'applicatif d'implantation et implanter le point COGO calculé.
47.4
Après l'implantation, la mesure et l'enregistrement du point COGO, l'écran COGO Résultats Pt Lancé, page Résultat est présenté.
au
paragraphe

COGO TPS1200+ 771
)
SHIFT H ELL (F2) et SHIFT ORTH (F2). Disponible sauf en cas de configuration <Syst. Coord : Aucun>. Permet de passer de la hauteur au-dessus de l'ellipsoïde à l'altitude orthométrique.
)
SHIFTINDIV(F5) pour un identifiant de point individualisé indépendant du modèle d'identifiant. SHIFT LIBRE (F5) permet de revenir à l'identifiant suivant du modèle d'identifiant configuré.
16.1
6.
7.
COGO Pt Lancé Résultats, page Code
8 et 6.3.2
<Code:>/<Code Point :> Le code thématique. Tous les codes du job peuvent être sélectionnés.
Saisissez un code au besoin.
8.
PAGE (F6) permet de passer à la page de la Carte.
9.
COGO Pt Lancé Résultats, page Carte
35.6
Une flèche pointe du point connu vers le point COGO calculé.
)
SHIFT QUIT (F6) n'enregistre pas le point COGO et quitte les calculs.
10.
STOCK (F1) pour stocker le résultat et retourner à COGO Entrée Pt Lancé, page Entrée.
)
Pour <Fich Journal : Oui> dans COGO Configuration, page Journal, le résultat est consigné dans le fichier journal.
au
paragraphe

COGO TPS1200+ 772
11.
D'autres calculs COGO Point Lancé sont-ils à effectuer ?
•Si oui, répétez les étapes 2. à 11.
12.
SHIFT QUIT (F6) pour quitter les calculs COGO.
au
paragraphe

COGO TPS1200+ 773
37.5.3Point Lancé avec angle
Accès
Reportez-vous à "37.2 Accès à Calculs COGO" pour accéder à COGO Entrée Pt Lancé.
COGO
Entrée Pt Lancé,
page Entrée
CALC (F1)
Pour calculer le point COGO.
INV (F2)
Pour calculer les valeurs de la distance et de décalage à partir de deux points existants. Disponible si <Dist Horiz XX :> ou <Décalage :> est en surbrillance.
RAYON (F3)
Pour calculer le point comme un point rayonné.
DERN (F4)
Pour sélectionner les valeurs de la distance et du décalage à partir de calculs COGO Gisement - Distance précédents. Disponible si <Dist Horiz XX :> ou <Décalage :> est en surbrillance.
LEVER (F5)
Pour mesurer un point pour le calcul COGO. Disponible si <Du point :> ou <Pt Arrière :> est en surbrillance.
SHIFT CONF (F2)
Pour configurer le programme d'application COGO.

COGO TPS1200+ 774
SHIFT MODIF (F4)
Pour modifier mathématiquement les valeurs de l'angle, de la distance et du décalage. Disponible si <Angle :>, <Dist Horiz XX :> ou <Décalage :> est en surbrillance. Champ
Option
Description
<Méthode :>
Angle
La direction du point connu vers le point COGO est un angle.
<De :>
Liste de sélection
L'identifiant du point connu pour le calcul COGO.
<Pt Arrière :>
Liste de sélection
L'identifiant d'un point utilisé comme visée arrière.
<Angle :>
Saisie utilisateur
L'angle entre le <Pt Arrière :> et le nouveau point COGO à calculer à partir du point sélectionné sous <Du point :>. Des valeurs positives sont attribuées aux angles orientés dans le sens horaire. Une valeur négative est attribuée aux angles orientés dans le sens contraire des aiguilles d'une montre.
<Gisement :>
Sortie
La direction du point connu vers le point COGO calculée à partir de l'<Angle :>.
Saisie utilisateur
La distance horizontale entre le point connu et le point COGO.

COGO TPS1200+ 775
Etape suivante
Le processus de calcul est très proche de celui d'un calcul COGO Point Lancé avec gisement. Reportez-vous à "37.5.2 Point lancé avec gisement".
<Décalage :>
Saisie utilisateur
Le décalage du point COGO par rapport à la direction principale. Un décalage vers la droite est positif tandis qu'un décalage vers la gauche est négatif.

COGO TPS1200+ 776
37.6Calculs COGO - Méthode des intersections
37.6.1Intersection Gisement - Gisement
Description
Le calcul COGO d'intersection gisement - gisement détermine le point d'intersection de deux lignes. Une ligne est définie par un point et une direction.
•les coordonnées de deux points
•les directions de ces points connus au point COGO
•les décalages, s'ils sont nécessaires et configurés
Les coordonnées des points connus
Il est possible d'utiliser des points présentant des triplets de coordonnées complets ou des points uniquement connus en planimétrie. Seule la planimétrie est calculée, l'altitude peut être entrée manuellement.

COGO TPS1200+ 777
TPS12_148P1P2P312
Données
P1Premier point connu
P2Second point connu
Inconnues
P3Point COGO
COGO Calculs d'intersection avec gisement - gisement pas à pas
/ Etape
Description
1.
Reportez-vous à "37.2 Accès à Calculs COGO" pour accéder à COGO Entrée Intersection.
)
COGO Entrée Intersection, page Entrée
37.3
2.
<Méthode : Gismt - Gismt>

COGO TPS1200+ 778
<Point 1 :> L'identifiant du premier point connu pour le calcul COGO.
Sélectionnez le point enregistré dans le fichier.
)
LEVER (F5) lorsque <Point 1 :> est en surbrillance. Pour mesurer un point pour le calcul COGO.
48.2
)
35.5
)
Pour la saisie manuelle des coordonnées d'un point connu, ouvrez la liste de sélection lorsque <Point 1 :> est en surbrillance. Pressez NOUV (F2) pour créer un point.
6.3.2
3.
<Gisement :> La direction du premier point connu au point COGO.
<Décalage :> Disponible pour <Util. Décal : Oui> dans COGO Configuration, à la page Paramètres. Le décalage du point COGO par rapport à la direction principale. Un décalage vers la droite est positif tandis qu'un décalage vers la gauche est négatif.
Saisissez le gisement et le décalage si nécessaire.
)
Les valeurs du gisement et du décalage peuvent être calculées à partir de deux points existants.
37.4
au
paragraphe

COGO TPS1200+ 779
INV (F2) lorsque <Gisement :> ou <Décalage :> est en surbrillance. Pour effectuer un calcul COGO Gisement - Distance.
)
Les valeurs du gisement et du décalage peuvent être sélectionnées à partir de calculs COGO Gisement - Distance précédents.
37.12
DERN (F4) lorsque <Gisement :> ou <Décalage :> est en surbrillance. Pour rappeler des résultats de calculs COGO Gisement - Distance précédents.
Lorsque CONT (F1) est pressé dans COGO Dernier calcul Gisement- Distance, le résultat sélectionné est copié dans le champ qui était en surbrillance lorsque DERN (F4) a été pressé.
)
Les valeurs du gisement et du décalage peuvent être modifiées mathématiquement.
37.13
SHIFT MODIF (F4) lorsque <Gisement :> ou <Décalage :> est en surbrillance. Pour ajouter, soustraire, multiplier et diviser des valeurs.
au
paragraphe

COGO TPS1200+ 780
4.
La procédure de saisie du second point connu et du gisement associé est identique à celle utilisée pour le premier point connu. Répétez les étapes 2. et 3.
5.
CALC (F1) pour calculer le résultat.
6.
COGO Résultats Gismt - Gismt, page Résultat
<Id Point :> L'identifiant du point COGO selon le modèle d'identifiant de point configuré pour les <Pts Levés :> dans CONFIGURE Modèles Identifiants. L'identifiant de point peut être modifié.
16.1
<Alti. Ortho :> ou <Hauteur Ellip :> sont des champs de saisie. Ils affichent ----- lors de l'accès à la page du Résultat. Une valeur altimétrique à stocker avec le point calculé peut être saisie.
)
)
47.4
Après l'implantation et l'enregistrement du point COGO, la page COGO Résultats Gismt - Gismt, Résultat est présentée.
au
paragraphe

COGO TPS1200+ 781
)
)
16.1
7.
8.
COGO Résultats Gismt - Gismt, page Code
8 et 6.3.2
<Code:>/<Code Point :> Le code thématique. Tous les codes du job peuvent être sélectionnés.
9.
10.
COGO Résultats Gismt - Gismt, page Carte
35.6
Des flèches pointent des points connus vers le point COGO calculé.
)
SHIFT QUIT (F6) n'enregistre pas le point COGO et quitte les calculs COGO.
11.
STOCK (F1) pour stocker le résultat et retourner à COGO Entrée Intersection, page Entrée.
)
Pour <Fich Journal : Oui> dans COGO Configuration, page Journal, le résultat est consigné dans le fichier journal.
au
paragraphe

COGO TPS1200+ 782
12.
D'autres calculs COGO d'intersection sont-ils à effectuer ?
La <Méthode :> dans COGO Entrée Intersection, page Entrée peut être modifiée. Reportez-vous aux paragraphes concernés pour les autres méthodes de calcul d'intersection COGO.
37.6.2, 37.6.3 ou 37.6.4.
13.
au
paragraphe

COGO TPS1200+ 783
37.6.2Intersection avec Gisement - Distance
Description
Le calcul COGO d'intersection gisement - distance définit le point d'intersection d'une ligne et d'un cercle. La ligne est définie par un point et une direction. Le cercle est défini par son centre et son rayon.
•la direction du premier point connu vers le point COGO
•la distance du second point connu au point COGO
•les décalages, s'ils sont nécessaires et configurés

COGO TPS1200+ 784
TPS12_149rP1P2P4P3
Données
αDirection de P1 à P3 et P4
rRayon tel que défini par la distance de P2 à P4 et P3
Inconnues
P4Second point COGO
Calcul COGO d'intersection gisement - distance pas à pas
Description
1.
La procédure d'un calcul COGO d'intersection gisement - distance est très proche de celle du calcul COGO d'intersection gisement - gisement.
Suivez les étapes 1. à 5. du paragraphe "COGO Calculs d'intersection avec gisement - gisement pas à pas". Les différences sont les suivantes :
37.6.1
•<Méthode : Gismt - Dist> est à sélectionner dans COGO Entrée Intersection, page Entrée.

COGO TPS1200+ 785
•Pour le second point connu, <Dist Horiz XX :> est utilisé à la place de <Gisement :>. Les touches et les indications données continuent à s'appliquer.
2.
CALC (F1) pour calculer les points COGO.
)
Deux résultats sont calculés.
3.
COGO Résultats Gismt - Dist, page Résult1
<Id Point :> L'identifiant de la première solution pour le point COGO dépendant du modèle d'identifiant de point configuré pour les <Pts Levés :> dans CONFIGURE Modèles Identifiants. L'identifiant de point peut être modifié.
16.1
<Alti. Ortho :> ou <Hauteur Ellip :> sont des champs de saisie. Ils affichent ----- lors de l'accès à la page Résult1. Une valeur altimétrique à stocker avec le point calculé peut être saisie.
)
)
47.4
Après l'implantation et l'enregistrement du point COGO, la page COGO Résultats Gismt - Gismt Résultat, Résult1 est présentée.
au
paragraphe

COGO TPS1200+ 786
)
)
16.1
)
PAGE (F6) permet de passer à la page du Code, sur laquelle un code et des attributs peuvent être sélectionnés.
8
)
Presser PAGE (F6) deux fois permet de passer à la page de la Carte.
35.6
Les deux points COGO et les deux points connus sont affichés.
)
SHIFT QUIT (F6) n'enregistre pas les points COGO et quitte les calculs COGO.
)
RSLT1 (F3) ou RSLT2 (F3) pour afficher le premier et le second résultat.
4.
Le premier résultat doit-il être enregistré ?
•Si oui, appuyez sur STOCK (F1) pour enregistrer le résultat et activer la page Résult2. Pour <Fich Journal : Oui> dans COGO Configuration, page Journal, le résultat est consigné dans le fichier journal.
au
paragraphe

COGO TPS1200+ 787
•Si non, RSLT2 (F3) pour activer la page Résult2.
5.
Répétez l'étape 3.
6.
Le second résultat doit-il être enregistré ?
•Si oui, appuyez sur STOCK (F1) pour enregistrer le résultat et retourner à COGO Entrée Intersection, page Entrée. Pour <Fich Journal : Oui> dans COGO Configuration, page Journal, le résultat est consigné dans le fichier journal.
•Si non, presser ESC permet de ne pas enregistrer le point COGO et de retourner à COGO Entrée Intersection, page Entrée.
7.
D'autres calculs COGO d'intersection sont-ils à effectuer ?
La <Méthode :> dans COGO Entrée Intersection, page Entrée peut être modifiée. Reportez-vous aux paragraphes concernés pour les méthodes de calcul COGO d'intersection autres que la <Méthode : Gismt - Dist>.
37.6.1, 37.6.3 ou 37.6.4
8.
au
paragraphe

COGO TPS1200+ 788
37.6.3Intersection Distance - Distance
Description
Le calcul COGO d'intersection distance - distance détermine le point d'intersection de deux cercles. Les cercles sont définis par leurs centres (les deux points connus) et leurs rayons (les distances des points connus au point COGO).
•les distances des points connus au point COGO
•peuvent provenir d'une occupation manuelle du point durant le calcul COGO

COGO TPS1200+ 789
TPS12_150r1r2P1P2P3P4
Données
r1Rayon tel que défini par la distance de P1 à P3 ou P4
r2Rayon tel que défini par la distance de P2 à P3 ou P4
Inconnues
P4Second point COGO
Calcul COGO d'intersection distance - distance pas à pas
Description
1.
La procédure d'un calcul COGO d'intersection distance - distance est très proche de celle d'un calcul COGO d'intersection gisement - gisement.
Suivez les étapes 1. à 5. du paragraphe "COGO Calculs d'intersection avec gisement - gisement pas à pas". Les différences sont les suivantes :
37.6.1
•<Méthode : Dist - Dist> est à sélectionner dans COGO Entrée Intersection, page Entrée.

COGO TPS1200+ 790
•Pour les deux points connus, <Dist Horiz XX :> est utilisé à la place de <Gisement :>. Les touches mentionnées sont toujours valables.
•<Décalage :> n'est pas disponible.
2.
Le reste de la procédure est identique à celle d'un calcul COGO d'intersection gisement - distance. L'écran est appelé COGO Résultats Dist - Dist.
Suivez les étapes 2. à 8. du paragraphe "Calcul COGO d'intersection gisement - distance pas à pas".
37.6.2
au
paragraphe

COGO TPS1200+ 791
37.6.4Intersection par points
Description
Le calcul COGO d'intersection par points détermine le point d'intersection de deux lignes. Une ligne est définie par deux points.
•les coordonnées de quatre points
•les décalages des lignes s'ils sont requis et configurés.

COGO TPS1200+ 792
TPS12_151abP1P2P3P4P5
Données
P3Troisième point connu
P4Quatrième point connu
aLigne de P1 à P2
bLigne de P3 à P4
Inconnues
P5point COGO
Calcul COGO
d'intersection
par points
pas à pas
Description
1.
)
37.3.
2.
<Méthode : Par Points>

COGO TPS1200+ 793
<Point 1 :> L'identifiant du point initial connu de la première ligne pour le calcul COGO.
<Point 2 :> L'identifiant du point final connu de la première ligne pour le calcul COGO.
Sélectionnez les points enregistrés dans le fichier.
)
LEVER (F5) lorsque <Point 1 :> ou <Point 2 :> est en surbrillance. Pour mesurer un point connu pour le calcul de COGO.
48.2
)
35.5
)
Pour saisir les coordonnées d'un point connu, ouvrez la liste de sélection lorsque <Point 1 :> ou <Point 2 :> est en surbrillance. Pressez NOUV (F2) pour créer un point.
6.3.2
3.
<Décalage :> disponible pour <Util. Décal : Oui> dans COGO Configuration, à la page Paramètres. Le décalage de la ligne dans la direction du <Point 1 :> au <Point 2 :>. Un décalage vers la droite est positif tandis qu'un décalage vers la gauche est négatif.
Saisissez le décalage au besoin.
)
La valeur du décalage peut être calculée à partir de deux points existants.
37.4
au
paragraphe

COGO TPS1200+ 794
INV (F2) lorsque <Décalage :> est en surbrillance. Pour effectuer un calcul COGO Gisement - Distance.
)
La valeur du décalage peut être sélectionnée dans des calculs COGO Gisement - Distance précédents.
37.12
DERN (F4) lorsque <Décalage :> est en surbrillance. Pour rappeler des résultats de calculs COGO Gisement - Distance précédents.
Presser CONT (F1) dans COGO Dernier calcul Gisement- Distance entraîne la copie du résultat sélectionné dans ce champ.
)
La valeur du décalage peut être modifiée mathématiquement.
37.13
SHIFT MODIF (F4) lorsque <Décalage :> est en surbrillance. Pour ajouter, soustraire, multiplier et diviser des valeurs.
4.
La procédure pour le troisième, le quatrième point connu et le décalage est identique à celle utilisée pour le premier et le second point connu. Répétez les étapes 2. et 3.
au
paragraphe

COGO TPS1200+ 795
5.
Le reste de la procédure est identique à celle d'un calcul COGO d'intersection gisement - gisement. L'écran est intitulé COGO Résultats méthode par points. Deux lignes en trait plein sont présentées sur la page de la Carte.
Suivez les étapes 5. à 13. du paragraphe "COGO Calculs d'intersection avec gisement - gisement pas à pas".
37.6.1
au
paragraphe

COGO TPS1200+ 796
37.6.5Intersection avec observation TPS - observation TPS
Description
Le calcul COGO d'intersection par la méthode "observation TPS - observation TPS" détermine le point d'intersection de deux lignes. Une ligne est définie par une station TPS et une mesure TPS à partir de cette station.
•gisement des lignes
•doivent être prises du job actif
•doivent être des points de station TPS
Les gisements des lignes
•doivent être des mesures d'angle TPS à partir des points connus
•peuvent être deux mesures d'angle ou une mesure d'angle et une mesure de distance.

COGO TPS1200+ 797
P1P2GPS12_170P0
Données
P0Premier point connu (station TPS)
P1Second point connu (station TPS)
Inconnues
P2Point COGO
Calcul d'intersection COGO pas à pas avec la méthode observation TPS - observation TPS
Description
1.
)
37.3
2.
<Méthode : TPS Obs-TPS Obs>

COGO TPS1200+ 798
<1er Stat TPS :> L'ID de la première station TPS, qui est le point initial connu de la première ligne pour les calculs COGO.
<Mesure TPS :> L'ID du point de mesure TPS, qui est le point final connu de la première ligne pour les calculs COGO.
<Gisement :> Le gisement se réfère au point final connu de la première ligne pour les calculs COGO.
<2ème Stat TPS :> L'ID de la deuxième station TPS, qui est le point initial connu de la deuxième ligne pour les calculs COGO.
<Mesure TPS :> L'ID du point de mesure TPS, qui est le point final connu de la deuxième ligne pour les calculs COGO.
<Gisement :> Le gisement se réfère au point final connu de la deuxième ligne pour les calculs COGO.
Les points peuvent seulement être sélectionnés dans le job actif. Les points pour la <2ème Stat TPS :> et la <Mesure TPS :> à partir de cette station peuvent être mesurés directement avec cette méthode.
)
La valeur du gisement peut être calculée à partir de deux points existants.
37.4
INV (F2) lorsque <Gisement :> est en surbrillance. Pour effectuer un calcul COGO Gisement - Distance.
au
paragraphe

COGO TPS1200+ 799
)
La valeur du gisement peut être sélectionnée dans des calculs COGO Gisement - Distance précédents.
37.12
DERN (F4) lorsque <Gisement :> est en surbrillance. Pour rappeler des résultats de calculs COGO Gisement - Distance précédents.
Presser CONT (F1) dans COGO Dernier calcul Gisement- Distance entraîne la copie du résultat sélectionné dans ce champ.
au
paragraphe

COGO TPS1200+ 800
37.7Calculs COGO - Méthode de calculs de ligne
37.7.1Calculs de ligne - point de base
Description
Le point de base de la ligne de calcul COGO calcule le point de base, la station et le décalage d'un point par rapport à une ligne.
•coordonnées de deux points et un point translaté (décalage)
ou
•coordonnées d'un point et un point translaté
•gisement et distance d'un point

COGO TPS1200+ 801
TPS12_184P1P2P3d2d1P4P0
P1<Pt Début :>
P2<Pt Fin :>
P3<Point Trans :>
P4Point de base
d1<Trans-XX :>
d2<ΔLine-XX :>
)
La gestion de ligne n'est pas disponible avec les calculs de ligne COGO.
Accès
Reportez-vous à "37.2 Accès à Calculs COGO" pour accéder à COGO Entrée Calculs ligne.

COGO TPS1200+ 802
COGO
Entrée Calculs ligne,
page Entrée
CALC (F1)
Pour calculer le point COGO.
INV (F2)
Pour calculer les valeurs de la distance et de décalage à partir de deux points existants. Disponible si <Gisement :> ou <Dist Horiz XX :> est en surbrillance.
DERN (F4)
Pour sélectionner les valeurs de la distance et du décalage à partir de calculs COGO Gisement - Distance précédents. Disponible si <Gisement :> ou <Dist Horiz XX :> est en surbrillance.
LEVER (F5)
Pour mesurer un point pour le calcul COGO. Disponible si <Pt Début :> ou <Pt Fin :> est en surbrillance.
SHIFT CONF (F2)
SHIFT MODIF (F4)
Pour modifier mathématiquement les valeurs. Disponible si <Gisement :>, <ΔLine-XX :> ou <Dist Horiz XX :> est en surbrillance.

COGO TPS1200+ 803
Option
Description
<Tâche :>
Calc Point Base
Calcule le point de base, la station et le décalage d'un point par rapport à une ligne.
Calc Point Trans
Calcule les cordonnées d'un nouveau point après avoir saisi les valeurs de station et de décalage par rapport à une ligne.
Segmentation
Calcule les coordonnées de nouveaux points sur une ligne équidistants ou espacés selon des segments définis.
<Méthode :>
La méthode de définition de la ligne.
2 Points
Utilise deux points connus pour définir la ligne.
Pt/Gis/Dist
Définit la ligne en utilisant un point connu, une distance et un gisement.
<Pt Début :>
Liste de sélection
Le point initial de la ligne. Tous les points de COGO Données : Nom du Job peuvent être sélectionnés.
<Pt Fin :>
Liste de sélection
Disponible pour <Méthode : 2 Points>. Le point final de la ligne. Tous les points de COGO Données : Nom du Job peuvent être sélectionnés.
<Gisement :>
Saisie utilisateur
Disponible pour <Méthode : Pt/Gst/Dist>. Le gisement de la ligne.
Saisie utilisateur
Disponible pour <Méthode : Pt/Gst/Dist>. La distance horizontale du point initial au point final de la ligne.

COGO TPS1200+ 804
Etape suivante
PAGE (F6) permet d'accéder à la page Carte. Reportez-vous à "COGO Calculs Ligne, page Carte".
COGO Calculs Ligne, page Carte
La page Carte propose un affichage interactif des données. Reportez-vous au chapitre "35 Accessoire d'affichage interactif avec MapView" pour des informations sur les fonctions et les touches de fonction disponibles.
Etape suivante
<ΔLine-XX :>
Saisie utilisateur
Disponible pour <Tâche : Calc Point Trans>. Distance horizontale du point initial au point de base.
<Point Trans :>
Liste de sélection
Disponible pour <Tâche : Calc Point Base>. Le point translaté.
<Trans-XX :>
Saisie utilisateur
Disponible pour <Tâche : Calc Point Trans>. Décalage compté du point de base vers le point translaté. Positif vers la droite et négatif vers la gauche de la ligne.
SI
ALORS
<Tâche : Calc Point Base>
CALC (F1) permet d'accéder à COGO Résultats Point Base. Reportez-vous à "COGO XX Résultats Point, page Résultats".
<Tâche : Calc Point Trans>
CALC (F1) permet d'accéder à COGO Résultats Point Trans. Reportez-vous à "COGO XX Résultats Point, page Résultats".

COGO TPS1200+ 805
COGO
XX Résultats Point, page Résultats
Les écrans de résultats pour le point de base et le point d'excentre sont très semblables. Les explications des touches de fonction valent pour la page Résultat.
<Tâche : Segmentation>
CALC (F1) permet d'accéder à COGO Définir Segmentation. Reportez-vous à "37.7.3 Calculs de ligne - Segmentation".
SI ALORS
STOCK (F1)
Pour enregistrer le résultat et retourner à COGO Entrée Calculs ligne.
IMPLA (F5)
Pour accéder au programme d'implantation et implanter le point COGO calculé.
PAGE (F6)
Commute entre les altitudes ellipsoïdale et orthométrique. Disponible sauf si <Syst. Coord : Aucun>.

COGO TPS1200+ 806
SHIFT INDIV (F5) et SHIFT LIBRE (F5)
Pour permuter entre l'entrée d'un ID de point individuel différent du modèle d'identifiant défini et l'identifiant de point courant conforme au modèle d'identifiant. Reportez-vous à "16.1 Modèles d'identifiants". Champ
Option
Description
<Id Point :>
Saisie utilisateur
L'identifiant du point COGO selon le modèle d'identifiant de point configuré pour les <Pts Levés :> dans CONFIGURE Modèles Identifiants.
<Alti. Ortho :> ou <Hauteur Ellip :>
Saisie utilisateur
Une valeur altimétrique à stocker avec le point calculé peut être saisie.
<Point Trans :>
Sortie
Identifiant du point translaté. Disponible pour <Tâche : Calc Point Base>.
<ΔLine-XX :>
Sortie
Distance horizontale du point initial au point de base. Disponible pour <Tâche : Calc Point Base>.
<ΔTrans-XX :>
Sortie
Décalage compté du point de base vers le point translaté. Positif vers la droite et négatif vers la gauche de la ligne. Disponible pour <Tâche : Calc Point Base>.
<Ligne Long :>
Sortie
Longueur de la ligne du point initial au point final.
<Ligne Gst :>
Sortie
Gisement de la ligne du point initial au point final.

COGO TPS1200+ 807
Etape suivante
COGO
XX Résultats Point, page Code
La fonctionnalité de la page Code est identique à celle de la page COGO Résultat Point Lancé, Code.
Etape suivante
COGO
XX Résultats Point, page Carte
La fonctionnalité de la page Carte est identique à celle de la page COGO Résultat Point Lancé, Carte.
Etape suivante
STOCK (F1) enregistre le résultat et permet d'accéder à COGO Entrée Calculs ligne, page Entrée.
<Trans Pt Gst :>
Sortie
Gisement du point translaté, compté du point de base vers le point translaté.

COGO TPS1200+ 808
37.7.2Calculs de ligne - Point translaté
Description
Le point translaté du calcul de ligne COGO détermine les coordonnées d'un nouveau point après la saisie de la station et les valeurs de décalage par rapport à une ligne.
•les décalages
ou
•les coordonnées d'un point
•le gisement et la distance d'un point
•les décalages
)
La gestion de ligne n'est pas disponible avec les calculs de ligne COGO.

COGO TPS1200+ 809
Calculs COGO Point translaté pas à pas
Description
1.
)
COGO Calculs ligne, page Entrée
37.3
2.
COGO Calculs ligne, page Entrée
37.7.1
3.
CALC (F1) calcule les résultats.
4.
COGO Point Trans, page Résultats
37.7.1
STOCK (F1) enregistre les résultats.

COGO TPS1200+ 810
37.7.3Calculs de ligne - Segmentation
Description
La méthode de calcul de ligne COGO par segmentation détermine les coordonnées de nouveaux points sur une ligne.
•coordonnées du point de départ et de fin de la ligne
ou
•un gisement et une distance depuis un point connu définissant la ligne
ET
•le nombre de segments divisant la ligne
ou
•une longueur de segment pour la ligne
GPS12_144ddddP0P1
Ligne divisée avec <Méthode : No.de Segments>
P0<Pt Début :>
P1<Pt Fin :>
dSegments égaux résultant de la subdivision de la ligne à l'aide d'un certain nombre de points.

GPS12_145d1d1d1d2P0P1
COGO TPS1200+ 811
Calcul de ligne COGO par segmentation, pas à pas
Ligne divisée par <Méthode : Longueur Segment>
P0<Pt Début :>
P1<Pt Fin :>
d1<Long Seg :>
d2Segment restantEtape
Description
1.
)
COGO Entrée Calculs ligne, page Entrée
37.3
2.
COGO Entrée Calculs ligne, page Entrée
37.7.1
3.
CALC (F1) permet d'accéder à COGO Définir Segmentation.
4.
COGO Définir Segmentation
<Méthode :> Façon de diviser la ligne. Reportez-vous à "Représentation graphique". Selon la sélection, les champs suivants sont des champs d'entrée ou de sortie.

COGO TPS1200+ 812
<Ligne long :> Longueur de ligne calculée entre le <Pt Début :> sélectionné et le <Pt Fin :> retenu.
<No.de Segs :> <Méthode : No.de Segments>, entrez le nombre de segments pour la ligne. Pour la <Méthode : Longueur Segment>, entrez la longueur de segment pour la ligne. Un segment restant peut résulter de cette méthode.
<Long Seg :> Pour <Méthode : No.de Segments>, il s'agit de la longueur calculée de chaque segment. Pour la <Méthode : Longueur Segment> entrez la longueur de segment requise.
<Dern long Seg :> Disponible pour <Méthode : Longueur Segment>. La longueur du segment restant.
<Début PtID :> L'identifiant à attribuer au premier nouveau point de la ligne. Les modèles d'ID de point sélectionnés de CONFIGURE Modèles Identifiants ne sont pas appliqués.
<PtID Inc :> <Début PtID :> est incrémenté numériquement pour le deuxième point, troisième point, etc, sur la ligne.
5.
CALC (F1) permet d'accéder à COGO Résultat Segmentation.
)
Les coordonnées des nouveaux points sont calculées. Les altitudes sont calculées le long de la ligne dans l'hypothèse d'une pente linéaire entre le <Pt Début :> et le <Pt Fin :>.
6.
COGO Résultats Segmentation, page Résultat
au
paragraphe

COGO TPS1200+ 813
<No. de Segs :> Décrit le nombre de segments résultants pour la ligne dont le segment restant, si celui-ci s'applique.
<Dern long Seg :> Disponible pour la <Méthode : Longueur Segment>. La longueur du segment restant.
)
SHIFT QUIT (F6) ou ESC retourne à COGO Résultats Segmentation, page Résultat.
7.
PAGE (F1) permet de passer à la page COGO Résultats Segmentation, page Carte
35.6
Les points connus définissant la ligne et ceux créés sur la ligne sont affichés en noir.
8.
CONT (F1) permet de retourner à COGO Entrée Calculs ligne.
au
paragraphe

COGO TPS1200+ 814
37.8Calculs COGO - Méthode de calculs d'arc
37.8.1Calculs d'arc - centre d'arc
Description
La méthode de calcul d'arc COGO avec centre d'arc permet de déterminer les coordonnées du centre d'arc.
•les coordonnées de trois points
ou
•le rayon vers les deux points
TPS12_217d1d2P1P0P3P2
P1<Pt Début :>
P2<Pt Fin :>
P3Centre d'arc
d1<Rayon Arc :>
d2<Long Arc :>

COGO TPS1200+ 815
)
La gestion d'arc n'est pas disponible avec les calculs d'arc COGO.
Accès
Reportez-vous à "37.2 Accès à Calculs COGO" pour accéder à COGO Entrée pour Calculs Arc.
COGO Entrée pour Calculs Arc, page Entrée
Les touches de fonction sont les mêmes que pour le calcul de ligne. Reportez-vous à "37.7.1 Calculs de ligne - point de base" pour de plus amples informations sur les touches de fonction.
Option
Description
<Tâche :>
Calc Centre Arc
Calcule les coordonnées du centre de l'arc
Calc Point Trans
Calcule les cordonnées d'un nouveau point après la saisie des valeurs de station et de décalage par rapport à un arc.
Calc Point Base
Calcule le point de base, la station et le décalage d'un point par rapport à un arc.
Segmentation
Calcule les coordonnées de nouveaux points sur un arc équidistants ou espacés selon un intervalle ou un angle défini.
<Méthode :>
La méthode de définition de l'arc.
3 Points
L'arc est défini à l'aide de trois points connus.

COGO TPS1200+ 816
2 Points/Rayons
L'arc est défini à l'aide de deux points connus et de son rayon.
2 Tgnts/Rayon
L'arc est défini à l'aide de deux tangentes et de son rayon.
2 Tgnts/Cord Long
L'arc est défini à l'aide de deux tangentes et de la longueur de sa corde.
<Pt Début :>
Liste de sélection
Le point de départ de l'arc. Tous les points de COGO Données : Nom du Job peuvent être sélectionnés. Disponible pour <Méthode : 3 Points> et <Méthode : 2 Points/Rayon>.
<Deuxième Pt :>
Liste de sélection
Tous les points de COGO Données : Nom du Job peuvent être sélectionnés. Disponible pour <Méthode : 3 Points>. Le deuxième point de l'arc.
<Pt Fin :>
Liste de sélection
Le point final de l'arc. Tous les points de COGO Données : Nom du Job peuvent être sélectionnés. Disponible pour <Méthode : 3 Points> et <Méthode : 2 Points/Rayon>.
<Point 1 :>
Liste de sélection
Un point sur la première tangente. Disponible pour <Méthode : 2 Tgnts/Rayon>, <Méthode : 2 Tgnts/Arc Long> et <Méthode : 2 Tgnts/Cord Long>.

COGO TPS1200+ 817
<Point PI :>
Liste de sélection
Le point d'intersection des deux tangentes. Disponible pour <Méthode : 2 Tgnts/Rayon>, <Méthode : 2 Tgnts/Arc Long> et <Méthode : 2 Tgnts/Cord Long>.
<Point 2 :>
Liste de sélection
Un point sur la deuxième tangente. Disponible pour <Méthode : 2 Tgnts/Rayon>, <Méthode : 2 Tgnts/Arc Long> et <Méthode : 2 Tgnts/Cord Long>.
<Rayon :>
Saisie utilisateur
Le rayon de l'arc. Disponible pour <Méthode : 2 Points/Rayon> et <Méthode : 2 Tgnts/Rayon>.
<Long Arc :>
Saisie utilisateur
La longueur de l'arc. Disponible pour <Méthode : 2 Tgnts/Arc Long>.
<Long Corde :>
Saisie utilisateur
La longueur de la corde. Disponible pour <Méthode : 2 Tgnts/Cord Long>.
<ΔArcDist-XX :>
Saisie utilisateur
Distance horizontale le long de l'arc du point initial au point de base. Disponible pour <Tâche : Calc Point Trans>.
<ΔTrans-XX :>
Saisie utilisateur
Décalage compté du point de base vers le point translaté. Positif vers la droite et négatif vers la gauche de l'arc. Disponible pour <Tâche : Calc Point Trans>.
<Point Trans :>
Liste de sélection
Le point translaté. Disponible pour <Tâche : Calc Point Base>.

COGO TPS1200+ 818
Etape suivanteSI
ALORS
<Tâche : Calc centre Arc >
CALC (F1) permet d'accéder à COGO Résultats Centre d'arc. Reportez-vous à "COGO Résultat(s) XX, page Résultat".
CALC (F1) permet d'accéder à COGO Résultats Point Trans. Reportez-vous à "COGO Résultat(s) XX, page Résultat".
CALC (F1) permet d'accéder à COGO Résultats Point Base. Reportez-vous à "COGO Résultat(s) XX, page Résultat".
CALC (F1) permet d'accéder à COGO Définir Segmentation. Reportez-vous à "37.8.4 Calculs d'arc - Segmentation".
COGO
Résultat(s) XX,
page Résultat
Reportez-vous à "37.7.1 Calculs de ligne - point de base" pour de plus amples informations sur les touches de fonction.
Option
Description
<Id Point :>
Saisie utilisateur

COGO TPS1200+ 819
Etape suivante
COGO
Résultat(s) XX,
page Code
La fonctionnalité de la page Code est identique à celle de la page COGO Résultat Point lancé, Code.
<Alti. Ortho :> ou <Hauteur Ellip :>
Saisie utilisateur
L'altitude du point de début de l'arc est proposée. Une valeur altimétrique à stocker avec le point calculé peut être saisie.
<Rayon Arc :>
Sortie
Rayon calculé de l'arc.
<Long Arc :>
Sortie
Longueur calculée de l'arc.
<Trans Pt Gst :>
Sortie
Disponible pour <Tâche : Calc Point Trans>. Gisement du point translaté, compté du point de base vers le point translaté.
<Point Trans :>
Sortie
Disponible pour <Tâche : Calc Point Base>. Identifiant du point translaté.
<ΔArcDist-XX :>
Sortie
Disponible pour <Tâche : Calc Point Base>. Distance horizontale le long de l'arc du point initial au point de base.
<ΔTrans-XX :>
Sortie
Disponible pour <Tâche : Calc Point Base>. Décalage compté du point de base vers le point translaté. Positif vers la droite et négatif vers la gauche de la ligne.

COGO TPS1200+ 820
Etape suivante
COGO
Résultats XX,
page Carte
La fonctionnalité de la page Carte est identique à celle de la page COGO Résultat Point Lancé, Carte.
Etape suivante
STOCK (F1) enregistre le résultat et permet d'accéder à la page COGO Entrée pour Calculs Arc, Entrée.

COGO TPS1200+ 821
37.8.2Calcul d'Arc - Point de Base
Description
Le point de base du calcul d'arc COGO calcule les coordonnées du point de base, la station et le décalage d'un point par rapport à un arc.
•les coordonnées d'un point translaté
ou
•les coordonnées d'un point translaté

COGO TPS1200+ 822
P1<Pt Début :>
P2<Pt Fin :>
P3<Point Trans :>
P4Point de base
d1<ΔTrans-XX :>
d2<ΔArcDist-XX :>
)
Point de base du calcul d'arc COGO pas à pas
Description
1.
Reportez-vous au chapitre "37.2 Accès à Calculs COGO" pour accéder à la page COGO Entrée pour Calculs Arc, Entrée.
)
37.3

COGO TPS1200+ 823
2.
37.8.1
3.
4.
COGO Résultats Point de base, page Résultats
37.8.1
au
paragraphe

COGO TPS1200+ 824
37.8.3Calculs d'arc - Point Trans
Description
Le point translaté du calcul d'arc COGO détermine les coordonnées d'un nouveau point après l'entrée de données d'arc et de décalage par rapport à un arc.
•les décalages
ou
•les décalages
)

COGO TPS1200+ 825
Calcus d'arc COGO avec point translaté pas à pas
Description
1.
Reportez-vous à "37.2 Accès à Calculs COGO" pour accéder à COGO Entrée pour Calculs Arc.
)
37.3
2.
37.8.1
3.
4.
COGO Point Trans, page Résultats
37.8.1

COGO TPS1200+ 826
37.8.4Calculs d'arc - Segmentation
)
Les calculs d'arc COGO par segmentation et les fonctions de tous les écrans et champs sont les mêmes que ceux pour les calculs de ligne COGO par segmentation. Reportez-vous à "37.7.3 Calculs de ligne - Segmentation".
Exceptions concernant le calcul de ligne par segmentation
Nouveaux champ et option dans COGO Définir SegmentationChamp
Option
Description
<Méthode :>
<Delta Angle :>
Pour diviser l'arc par une valeur angulaire.
<Delta Angle :>
Saisie utilisateur
La valeur angulaire par laquelle les nouveaux points sont définis sur l'arc.

COGO TPS1200+ 827
37.9Calculs COGO - Méthode par translation, rotation et facteur d'échelle (manuel)
Description
Le calcul COGO de translation, rotation & facteur d'échelle (manuel) applique des translations et/ou une rotation et/ou un facteur d'échelle à un ou plusieurs points connus. Les valeurs des translations et/ou de la rotation et/ou du facteur d'échelle sont à sasir manuellement.
•les coordonnées de points ayant subi une translation, une rotation et/ou une mise à l'échelle. Elles doivent être enregistrées dans le job actif.
•les valeurs de translation. Elles peuvent être définies sous la forme d'une direction (axe des coordonnées Est, Nord ou des altitudes) ou d'un gisement et d'une distance en plan ou comme une translation d'un point à un autre.
•la valeur de rotation. Elle peut être définie par un point (centre de rotation) et une valeur angulaire ou par un gisement existant et un nouveau gisement.
•l'échelle. Elle ne s'applique qu'à la planimétrie.

COGO TPS1200+ 828
GPS12_155abP1P1’ P2P2’
Translation
aAltitude
bEst
P1Point connu
P1’Point translaté
P2Point connu
P2’Point translaté
GPS12_156abP0P1P2P1’ P2’
Rotation
aAltitude
bEst
P0<Pt Rotation :>
P1Point connu
P1’Point après rotation
P2Point connu
P2’Point après rotation

GPS12_157abP1P3P4P5P2P5’P4’ P3’P2’
COGO TPS1200+ 829
Accès
Reportez-vous au paragraphe "37.2 Accès à Calculs COGO" pour accéder à COGO Trans, Rotation & Fact Echelle.
Echelle
aAltitude
bEst
P1<Pt Rotation :>, il peut être maintenu fixe, tous les autres points étant mis à l'échelle à partir de lui
P2Point connu
P2’Point mis à l'échelle
P3Point connu
P4Point connu
P5Point connu

COGO TPS1200+ 830
COGO
Trans, Rotation & Fact Echelle,
page Points
Les points figurant dans la liste ont été sélectionnés pour subir une translation, une rotation ou une mise à l'échelle.
CALC (F1)
Pour procéder au calcul de la translation, de la rotation et de la mise à l'échelle et continuer sur l'écran suivant. Les points COGO calculés ne sont pas encore stockés.
AJOUT (F2)
Pour ajouter des points du job actif à la liste. Permet d'accéder à COGO Données : Nom de Job. Les paramètres de tri et de filtre sélectionnés sont actifs ici. CONT (F1) permet d'ajouter tous les points affichés à la liste dans COGO Trans, Rotation & Fact Echelle et de revenir à cet écran.
AJT 1 (F3)
Pour ajouter un point du job actif à la liste. Permet d'accéder à COGO Données : Nom de Job. Les paramètres de tri et de filtre sélectionnés sont actifs ici. CONT (F1) permet d'ajouter le point actuellement en surbrillance à la liste dans COGO Trans, Rotation & Fact Echelle et de revenir à cet écran.
SUPPR (F4)
Pour retirer le point en surbrillance de la liste. Le point lui-même ne sera pas supprimé.

COGO TPS1200+ 831
Etape suivante
PLUS (F5)
Pour afficher des informations sur les codes s'ils sont enregistrés avec n'importe quel point, l'heure et la date d'enregistrement du point, la qualité des coordonnées 3D et la classe.
PAGE (F6)
SHIFT REM A (F4)
Pour supprimer tous les points de la liste. Les points eux-mêmes ne sont pas supprimés.
SHIFT Plage (F5)
Pour définir une plage de points du job actif à ajouter à la liste. Reportez-vous à "COGO Sélectionnez par plage". SI
ALORS
tous les points de COGO Données : Nom de Job sont à ajouter
AJOUT (F2).
un point de COGO Données : Nom de Job est à ajouter
AJT 1 (F3).
une plage de points de COGO Données : Nom de Job est à ajouter
SHIFT Plage (F5) permet d'accéder à COGO Sélectionnez par plage. Reportez-vous à "COGO Sélectionnez par plage".

COGO TPS1200+ 832
COGO
Sélectionnez par plage
CONT (F1)
Pour ajouter les points compris dans la plage sélectionnée à la liste dans COGO Trans, Rotation & Fact Echelle, page Points et pour revenir à l'écran depuis lequel l'accès à cet écran s'est effectué.
SUIV (F3)
Pour ajouter les points compris dans la plage sélectionnée à la liste dans COGO Trans, Rotation & Fact Echelle, page Points sans quitter cet écran. Une autre plage d'identifiants de points peut être sélectionnée.
tous les points sont ajoutés
PAGE (F1) permet d'accéder à COGO Trans, Rotation & Fact Echelle, page Trans. Reportez-vous à "COGO Trans, Rotation & Fact Echelle, page Trans".
SI ALORS

COGO TPS1200+ 833
<de Pt ID :> et
<vers Pt ID :>
Saisie utilisa-
teur
• Identifiants de points numériques dans les deux
champs :
les points dont les identifiants numériques sont
compris dans cette plage sont sélectionnés.
Exemple :
<de Pt ID : 1>, <vers Pt ID : 50>
Les identifiants suivants sont sélectionnés : 1, 2, 3, 4, 5, 6, 7, 8, 9, 10…. 49, 50 ainsi que 001, 01,
0000045, ...
Les identifiants suivants ne sont pas
sélectionnés: 100, 200, 300, ...
• Identifiants de points alphanumériques dans les
deux champs :
le caractère le plus à gauche des deux entrées
est utilisé comme base pour la plage. La plage
numérique ASCII standard est utilisée. Les points
dotés d'identifiants alphanumériques compris
dans cette plage sont sélectionnés.
Exemple :
<de Pt ID : a9>, <vers Pt ID : c200>
Les identifiants suivants sont sélectionnés : a, b, c, aa, bb, cc, a1, b2, c3, c4, c5, a610, ...
Les identifiants de points suivants ne sont pas
sélectionnés : d100, e, 200, 300, tzz ...

COGO TPS1200+ 834
Etape suivanteEtape
Description
1.
CONT (F1) permet d'ajouter tous les points compris dans la plage à la liste dans COGO Trans, Rotation & Fact Echelle et de revenir à l'écran depuis lequel l'accès à cet écran s'est effectué.
2.
PAGE (F6) permet d'accéder à COGO Trans, Rotation & Fact Echelle, page Trans. Reportez-vous à "COGO Trans, Rotation & Fact Echelle, page Trans".
COGO
page Trans
CALC (F1)
Pour procéder au calcul de la translation, de la rotation et de la mise à l'échelle et continuer sur l'écran suivant. Les points COGO calculés ne sont pas encore stockés.
INV (F2)
Pour calculer les translations en directions Est, Nord et altitude à partir de deux points existants. Disponible si <Δ Est :>, <Δ Nord :> ou <Δ Alti :> est en surbrillance.
DERN (F4)
Pour sélectionner la valeur de décalage à partir de calculs COGO (gisement - distance) précédents. Disponible si <Δ Est :>, <Δ Nord :> ou <Δ Alti :> est en surbrillance.

COGO TPS1200+ 835
LEVER (F5)
Pour mesurer un point pour le calcul COGO. Disponible pour <Méthode : Util 2 Points> si <Du point :> ou <Au point :> est en surbrillance.
PAGE (F6)
SHIFT CONF (F2)
SHIFT MODIF (F4)
Pour modifier mathématiquement les valeurs. Disponible si <Δ Est :>, <Δ Nord :> ou <Δ Alti :> est en surbrillance. Champ
Option
Description
<Méthode :>
La méthode de détermination des translations ΔEst, ΔNord et ΔAltitude.
Entre ΔE, ΔN, ΔAlt
Définit les translations au moyen de différences de coordonnées.
Entre Gt,Dst,Alt
Définit les translations au moyen d'un gisement, d'une distance et d'un écart altimétrique.
Util 2 Points
Calcule les translations à partir des différences de coordonnées entre deux points connus.

COGO TPS1200+ 836
Etape suivante
PAGE (F6) permet d'accéder à COGO Trans, Rotation & Fact Echelle, page Rotation. Reportez-vous à "COGO Trans, Rotation & Fact Echelle, page Rotation".
<Du point :>
Liste de sélection
Disponible pour <Méthode : Util 2 Points>. L'identifiant du premier point connu pour le calcul des translations.
<Au point :>
Liste de sélection
Disponible pour <Méthode : Util 2 Points>. L'identifiant du deuxième point connu pour le calcul des translations.
<Gisement :>
Saisie utilisateur
Disponible pour <Méthode : Entre Gt,Dst,Alt>. Le gisement définit la direction de la translation.
Saisie utilisateur
Disponible pour <Méthode : Entre Gt,Dst,Alt>. La valeur de la translation entre le point d'origine et les points COGO calculés.
<Δ EST :>
La valeur de la translation en direction Est.
<Δ NORD :>
La valeur de la translation en direction Nord.
<Δ Alti :>
La valeur de la translation en altitude.

COGO TPS1200+ 837
COGO
page Rotation
Les touches de fonctions sont identiques à celles de la page des translations. Reportez-vous à "COGO Trans, Rotation & Fact Echelle, page Trans" pour des informations sur les touches.
Option
Description
<Méthode :>
La méthode de détermination de l'angle de rotation.
Entré par util.
La rotation peut être saisie manuellement.
Calculé
La rotation est calculée comme étant <Nouv Gisement :> moins <Gst existant :>.
<Pt Rotation :>
Liste de sélection
Le point autour duquel s'effectuera la rotation des autres points.
<Gst existant :>
Saisie utilisateur
Disponible pour <Méthode : Calculé>. Une direction connue avant la rotation.
<Nouv Gisement :>
Saisie utilisateur
Disponible pour <Méthode : Calculé>. Une direction connue après la rotation.
<Rotation :>
La valeur de la rotation subie par les points.
Etape suivante
PAGE (F6) permet d'accéder à COGO Trans, Rotation & Fact Echelle, page Echelle. Reportez-vous à "COGO Trans, Rotation & Fact Echelle, page Echelle".

COGO TPS1200+ 838
COGO
page Echelle
Les touches de fonctions sont identiques à celles de la page des translations. Reportez-vous à "COGO Trans, Rotation & Fact Echelle, page Trans" pour des informations sur les touches.
Option
Description
<Méthode :>
La méthode de détermination du facteur d'échelle.
Entré par util.
Le facteur d'échelle peut être saisi manuellement.
Calculé
Le facteur d'échelle sera calculé comme étant <Dist nouvelle :> divisé par <Dist existant :>.
<Dist existant :>
Saisie utilisateur
Disponible pour <Méthode : Calculé>. Une distance connue avant la mise à l'échelle. Cette valeur est utilisée pour le calcul du facteur d'échelle.
<Dist nouvelle :>
Saisie utilisateur
Disponible pour <Méthode : Calculé>. Une distance connue après la mise à l'échelle. Cette valeur est utilisée pour le calcul du facteur d'échelle.
<Echelle :>
Le facteur d'échelle utilisé dans les calculs.
<Util Rotn Pt :>
Non
La mise à l'échelle est effectuée en multipliant les coordonnées d'origine des points par l'<Echelle :>.
Oui
L'<Echelle :> est appliquée à la différence de coordonnées de tous les points par rapport au <Pt Rotation :> sélectionné sur la page de la Rotation. Les coordonnées du <Pt Rotation :> ne sont pas modifiées.

COGO TPS1200+ 839
Etape suivante
CALC (F1) permet de procéder au calcul de la translation, de la rotation et du facteur d'échelle et d'accéder à COGO Trans, Rotation & Fact Echelle.
COGO
page Général
STOCK (F1)
Pour stocker les résultats et passer à l'écran suivant.
PAGE (F6)
Option
Description
<Pts Sélection :>
Sortie
Le nombre de points sélectionnés ayant subi une translation, une rotation et/ou une mise à l'échelle.
<Stocke Job :>
Liste de sélection
Les points COGO calculés seront stockés dans ce job. Tous les jobs de Menu Principal : GESTION...Jobs peuvent être sélectionnés. Les points d'origine ne sont pas copiés dans ce job.

COGO TPS1200+ 840
Etape suivanteSI
ALORS
les paramètres utilisés sont à visualiser
PAGE (F6) permet d'accéder à COGO Trans, Rotation & Fact Echelle, page Résumé.
les points COGO calculés sont à visualiser graphiquement
PAGE (F6) permet d'accéder à COGO Trans, Rotation & Fact Echelle, page Carte. Les points d'origine sont présentés en grisé, les points COGO étant affichés en noir.
les points COGO calculés sont à stocker
STOCK (F1) permet d'accéder à COGO Trans, Rotation & Fac Ech RESULT, page Résultat. Reportez-vous à "COGO Trans, Rotation & Fac Ech RESULT page Résultat".
<Ajouter Id :>
Oui ou Non
Active l'utilisation d'identifiants supplémentaires pour les points COGO calculés.
<Identifiant :>
Saisie utilisateur
L'identifiant comportant quatre caractères au plus est ajouté avant ou après l'identifiant de base des points COGO calculés.
<Préfix/Suffix :>
Préfix
Ajoute l'<Identifiant :> paramétré avant les identifiants de points originaux.
Suffix
Ajoute l'<Identifiant :> paramétré après les identifiants de points originaux.

COGO TPS1200+ 841
COGO
Trans, Rotation & Fac Ech RESULT
page Résultat
Option
Description
<N° point nouv :>
Sortie
Nombre de points nouveaux créés.
<N° Pt sauté :>
Sortie
Nombre de points sautés soit en raison de l'impossibilité à convertir leurs coordonnées, soit du fait de la préexistence de points possédant des identifiants identiques dans <Stocke Job :>.
Etape suivanteSI
ALORS
les points COGO stockés sont à visualiser graphiquement
PAGE (F6) permet d'accéder à COGO Trans, Rotation & Fac Ech RESULT, page Carte. Les points d'origine sont présentés en grisé, les points COGO étant affichés en noir.
d'autres points ont à subir une translation, une rotation et/ou une mise à l'échelle
CONT (F1) permet de revenir à COGO Trans, Rotation & Fact Ech.
COGO doit être quitté
SHIFT QUIT (F6).

COGO TPS1200+ 842
37.10Calculs COGO - Méthode de la translation, rotation et facteur d'échelle (association de points)
Description
Le calcul COGO de translation, rotation & facteur d'échelle (association de points) applique des translations et/ou une rotation et/ou un facteur d'échelle à un ou plusieurs points connus. Les translations et/ou la rotation et/ou le facteur d'échelle sont calculés à partir d'une sélection de points en recourant à une transformation de Helmert en 2D.
•les coordonnées d'au moins deux points associés pour le calcul des translations et/ou de la rotation et/ou du facteur d'échelle.
•les coordonnées de points ayant subi une translation, une rotation et/ou une mise à l'échelle. Elles doivent être enregistrées dans le job actif.
•les valeurs de translation. Elles peuvent être définies sous la forme d'une direction (axe des coordonnées Est, Nord ou des altitudes) ou d'un gisement et d'une distance en plan ou comme une translation d'un point à un autre.
•la valeur de rotation. Elle peut être définie par un point (centre de rotation) et une valeur angulaire ou par un gisement existant et un nouveau gisement.
•l'échelle. Elle ne s'applique qu'à la planimétrie.

COGO TPS1200+ 843
Calcul des valeurs de translation, de rotation et du facteur d'échelle
Le nombre de couples de points associés détermine si les valeurs de translation, de rotation et de facteur d'échelle sont calculées. Nombre de paires de points associés
Trans Est
Trans Nord
Trans Alti
Rotation
Echelle
1
X
X
X
-
-
> 1
X
X
X
X
X
Accès
Reportez-vous au paragraphe "37.2 Accès à Calculs COGO" pour accéder à COGO Correspondance Pts communs (n).
COGO
Correspondance Pts communs (n)
Cet écran vous présente une liste de points choisis dans le job actif. Ces points sont utilisés pour déterminer la transformation de Helmert en 2D. Le nombre de points associés est indiqué sur la ligne du titre, par exemple COGO Correspondance Pts communs (3). Toutes les touches de fonction sont disponibles, sauf en cas d'absence de points associés dans la liste. Reportez-vous au paragraphe "Association de points pas à pas" pour des informations sur la correspondance de points.

COGO TPS1200+ 844
CALC (F1)
Pour confirmer les sélections, calculer la transformation et poursuivre sur l'écran suivant.
NOUV (F2)
Pour associer un nouveau couple de points. Ce couple est alors ajouté à la liste. Un nouveau point peut être occupé manuellement. Reportez-vous à "Association de points pas à pas".
(F3) EDIT
Pour modifier le couple de points associés mis en surbrillance.
SUPP (F4)
Pour supprimer le couple de points associés en surbrillance de la liste.
ASSOC (F5)
Pour modifier le type d'association pour un couple de points associés en surbrillance. Reportez-vous à "Description des colonnes".
RESID (F6)
Pour afficher une liste de points associés utilisés pour le calcul de la transformation avec les résidus correspondants. Reportez-vous à "Fixer des paramètres".

COGO TPS1200+ 845
Description
Source Pt
L'identifiant des points d'origine pour le calcul des translations et/ou de la rotation et/ou du facteur d'échelle.
Cible Pt
L'identifiant des points cibles pour le calcul des translations et/ou de la rotation et/ou du facteur d'échelle.
Assoc
Le type d'association entre les points. Cette information est utilisée dans le calcul de transformation. Position & Altitude, Pos (X, Y) seule, Altitude seule ou Non.
Aucune retire des points communs associés du calcul de transformation sans les supprimer de la liste. Cette option peut servir à réduire la taille des résidus.
SHIFT PARAM (F5)
Pour définir les paramètres à utiliser dans le cadre de la transformation en 2D.

COGO TPS1200+ 846
Etape suivanteSI
ALORS
la transformation peut être calculée
CALC (F1). Les valeurs calculées (translations, rotation, facteur d'échelle) sont affichées dans COGO Trans, Rotation & Fact Echelle. Il est impossible de les modifier. Les autres fonctions disponibles dans le cadre de ce calcul sont très similaires au calcul COGO manuel de translation, rotation et facteur d'échelle. Reportez-vous à "37.9 Calculs COGO - Méthode par translation, rotation et facteur d'échelle (manuel)".
une paire de points à associer ou éditer
NOUV (F2) ou EDIT (F3). Reportez-vous à "Association de points pas à pas".
les paramètres pour la transformation doivent être définis
SHIFT PARAM (F5). Reportez-vous à "Fixer des paramètres".
Association de points pas à pas
Avant de calculer une transformation, il faut avoir défini les points à associer. L'association de nouveaux points et l'édition de points associés sont très semblables. Etape
Description
1.
Reportez-vous à "37.2 Accès à Calculs COGO" pour accéder à COGO Correspondance Pts communs.
2.
NOUV (F2) ou EDIT (F3)
3.
COGO Choix association de Points ou COGO Editer Association de Points
<Source Pt : > Un point d'origine pour le calcul des translations et/ou de la rotation et/ou du facteur d'échelle.

COGO TPS1200+ 847
Fixer des paramètres
Les champs de cet écran définissent les paramètres à utiliser dans la transformation. SI la valeur d'un champ est
ALORS le paramètre associé sera
-----
calculé.
un nombre
égal à la valeur saisie.
<Cible Pt : > Un point cible pour le calcul des translations et/ou de la rotation et/ou du facteur d'échelle.
<Type assoc :> Le type d'association à réaliser entre les points sélectionnés dans <Source Pt :> et <Cible Pt :>. Position & Altitude, Pos (X, Y) seule, Altitude seule ou Non.
Sélectionnez les points à associer.
)
LEVER (F5). Pour occuper manuellement un point et le stocker dans le job actif.
4.
CONT (F1) permet de revenir à COGO Correspondance Points communs (n) et d'ajouter une nouvelle ligne de points associés à la liste des points associés.
Etape Description
Champ
Option
Description
<Δ EST :>
Saisie utilisateur
Translation dans la direction Est.
<Δ NORD :>
Saisie utilisateur
Translation dans la direction Nord.

COGO TPS1200+ 848
Etape suivanteSI
ET
ALORS
un champ présente -----
le paramètre doit être réglé sur une valeur
mettez le champ en surbrillance. Entrez la valeur du paramètre. FIXE (F4).
un champ présente une valeur
que le paramètre doit être calculé
mettez le champ en surbrillance. AJUST (F4).
tous les paramètres sont configurés
-
pressez CONT (F1) pour retourner à COGO Correspondance Points communs (n).
<Δ Alti :>
Saisie utilisateur
Translation en altitude.
<Rotation :>
Saisie utilisateur
Rotation autour de l'axe X.
<Echelle :>
Saisie utilisateur
Facteur d'échelle.

COGO TPS1200+ 849
37.11Division de surface
Description
La méthode COGO Division de surface divise une surface par une ligne définie, un pourcentage ou la taille d'une sous-zone.
Les méthodes de division de surface sont répertoriées dans le tableau ci-dessous. Les éléments qui doivent être connus pour le calcul dépendent de la méthode de division de la surface. Au moins trois points sont requis pour former une surface. Diviser par
Utilisant
Eléments requis
Ligne définie
Ligne parallèle
Par rapport à un point
•Deux points définissant la ligne
•Un point sur la ligne qui divise
Distance
•Distance
Ligne orthogonale
•Un point sur la ligne qui divise
Distance
•Distance
Pourcentage
Ligne parallèle
-
•Taille d'une nouvelle surface en pourcentage

COGO TPS1200+ 850
Ligne orthogonale
-
Ligne pivot
Point de rotation
•Point de rotation de la ligne pivot
Surface
Ligne parallèle
-
•Taille d'une nouvelle surface
Ligne orthogonale
-
Ligne pivot
Point de rotation
•Point de rotation de la ligne pivot
Diviser par Utilisant Eléments requis

COGO TPS1200+ 851
Les diagrammes montrent les méthodes de division de surface. Certains diagrammes s'appliquent à différentes méthodes de division. Méthode de division de surface
<Diviser par :>
<Utilisant :>
<Décalage :>
1.
Ligne définie
Ligne parallèle
Par Distance
2.
Pourcentage
Ligne parallèle
-
3.
Surface
Ligne parallèle
-
TPS12_219dP1P2P0P3
P0<Point A :> de la ligne définie
P1<Point B :> de la ligne définie
P2Premier nouveau point COGO
P3Second nouveau point COGO
d<Dist Horiz / DistH-T / Dist Hori Ell :>

Méthode de division de surface
<Diviser par :>
<Utilisant :>
<Décalage :>
1.
Ligne définie
Ligne ortho
Par Distance
2.
Pourcentage
Ligne ortho
-
3.
Surface
Ligne ortho
-
dP1P2P0P3TPS12220
COGO TPS1200+ 852

<Diviser par :>
<Utilisant :>
<Décalage :>
1.
Ligne définie
Ligne parallèle
TPS12223dP1P2P0P3
P2<Par rapport/Pt :>; dans ce cas, il s'agit d'un point connu de la limite existante
P3Nouveau point COGO
COGO TPS1200+ 853

<Diviser par :>
<Utilisant :>
<Décalage :>
1.
Ligne définie
Ligne ortho
dP1P2P0P3TPS12_224
P2<Par rapport/Pt :>; dans ce cas, il s'agit d'un point connu de la limite existante
P3Nouveau point COGO
COGO TPS1200+ 854

<Diviser par :>
<Utilisant :>
<Décalage :>
1.
Pourcentage
Ligne pivot
-
2.
Surface
Ligne pivot
-
TPS12_222P2P0P1α
P3<Pt de Rot :>
α<Gisement :>
COGO TPS1200+ 855

COGO TPS1200+ 856
37.11.2Choix d'une surface à diviser
Accès
Reportez-vous au paragraphe "37.2 Accès à Calculs COGO" pour accéder à COGO Choisir division de surface.
COGO
Choisir division de surface
CONT (F1)
Pour accepter les modifications et passer à l'écran suivant.
Option
Description
<Surf à util :>
Le paramétrage détermine la disponibilité des champs et écrans consécutifs.
Surfa existante
Pour utiliser une surface du <Job :> sélectionné dans COGO Début COGO. La surface peut être modifiée et une nouvelle surface peut être créée à partir de points existants du <Job :>.

COGO TPS1200+ 857
Etape suivanteSI
ALORS
<Surf à util : Surfa existante>
CONT (F1) permet d'accéder à COGO Définition Méthode division. Reportez-vous à "37.11.3 Division d'une surface".
<Surf à util : Nouvelle Surface>
CONT (F1) permet d'accéder à COGO Lever : Nom de Job. Reportez-vous à "COGO Lever : Nom du Job, page Lever".
Nouvelle Surface
Pour lever des points qui n'existent pas encore dans le job. Ces points seront ajoutés à une nouvelle surface.
<Id Surface :>
Liste de sélection
<Surf à util. : Surfa existante>. Pour sélectionner la surface à diviser.
Saisie utilisateur
Pour <Surf à util : Nouvelle Surface> Pour entrer un nom pour la nouvelle surface.
<Nb de Points :>
Sortie
Nombre de points formant la surface.
<Surf :>
Sortie
La taille de la surface sélectionnée.
<Périmètre :>
Sortie
Le périmètre de la surface.

COGO TPS1200+ 858
COGO
Lever : Nom du Job,
page Lever
Les points à ajouter à la nouvelle surface peuvent être levés.
ALL (F1)
DIST (F2)
REC (F3)
Pour enregistrer des données.
Si <Mode EDM : Tracking> et/ou <Enreg. Auto : Oui>, enregistre le point mesuré et continue la poursuite.
OK (F4)
Pour terminer le lever d'une surface et accéder à COGO Modif. Surface : Id Surface, où la surface peut être enregistrée.
PAGE (F6)
Pour permuter entre l'entrée d'un id de point individuel différent du modèle d'identifiant défini et l'identifiant de point courant conforme au modèle d'identifiant. Reportez-vous à "16.1 Modèles d'identifiants".

COGO TPS1200+ 859
Option
Description
<Id Point :>
Saisie utilisateur
L'identifiant de points occupés manuellement. Le modèle d'identifiant de point configuré est utilisé. L'identifiant peut être modifié de l'une des manières suivantes :
•Supprimez l'identifiant existant pour démarrer une nouvelle séquence d'identifiants de points.
•Pour un identifiant de point individualisé indépendant du modèle d'identifiant SHIFTINDIV( F5).SHIFT LIBRE (F5) permet de revenir à l'identifiant suivant du modèle d'identifiant configuré. Reportez-vous à "16.1 Modèles d'identifiants".
<Ht Réflecteur :>
Saisie utilisateur
La dernière hauteur de réflecteur utilisée est suggérée lors de l'accès au programme d'application Lever. Une hauteur de réflecteur individuelle peut être saisie.
<Hz :>
Sortie
L'angle horizontal actuel.
<V :>
Sortie
L'angle vertical actuel.
<Dist Horiz :>
Sortie
La distance horizontale après avoir appuyé sur DIST (F2). Aucune distance n'est affichée en accédant à l'écran et après REC (F3) ou ALL (F1).

COGO TPS1200+ 860
ALORS
passer à une autre page de cet écran
PAGE (F6).
arrêter le lever de la surface et enregistrer la surface
OK (F4) puis STOCK (F1). COGO Définition Méthode division est ouvert. Reportez-vous à "37.11.3 Division d'une surface".
revenir à COGO Choisir division de surface
ESC.
<Dénivelée :>
Sortie
La dénivelée entre la station et le point mesuré après DIST (F2). Affiche ----- en accédant à l'écran et après REC (F3) ou ALL (F1).

COGO TPS1200+ 861
37.11.3Division d'une surface
Accès
Reportez-vous à "37.11.2 Choix d'une surface à diviser" pour accéder à COGO Définition Méthode division.
COGO
Définition Méthode
division,
page Entrée
Après chaque changement de paramètre dans cet écran, les valeurs des champs de sortie sont recalculées et mises à jour.
CALC (F1)
Pour procéder à la division de la surface et poursuivre sur l'écran suivant. Les points COGO calculés ne sont pas encore stockés.
INV (F2)
Pour calculer la distance à partir de deux points existants. Disponible si <Dist Horiz / DistH-T / Dist Hori Ell :> est en surbrillance.
Taill (F3) et PERC (F3)
Pour afficher la taille et le pourcentage associés à la sous-surface.
DERN (F4)
Pour sélectionner la distance dans des calculs COGO de gisement - distance précédents. Disponible si <Dist Horiz / DistH-T / Dist Hori Ell :> est en surbrillance.

COGO TPS1200+ 862
LEVER (F5)
Pour occuper manuellement un point pour les calculs COGO. Disponible si <Point A :>, <Point B :> ou <Pt de Rot :> est en surbrillance.
PAGE (F6)
SHIFT CONF (F2)
SHIFT MODIF (F4)
Pour modifier mathématiquement les valeurs de distance ou d'angle. Disponible si <Dist Horiz XX :> ou <Gisement :> est en surbrillance. Champ
Option
Description
<Diviser par :>
Ce champ fixe la manière dont la dimension de la sous-surface est définie.
Pourcentage
La dimension de la sous-surface est exprimée en %.
Surface
La dimension de la sous-surface est exprimée en m2.
Ligne définie
La nouvelle limite définissant la taille de la sous-zone est connue.
<Utilisant :>
Ce champ définit la présentation de la nouvelle limite.

COGO TPS1200+ 863
Ligne parallèle
La limite sera parallèle à une ligne définie par le <Point A :> et le <Point B :>.
Ligne ortho
La limite sera perpendiculaire à une ligne définie par le <Point A :> et le <Point B :>.
Ligne pivot
La limite sera une ligne ayant subi une rotation autour du <Pt de Rot :> du <Gisement :> fixé.
<Sou-Surf-XX :>
Saisie utilisateur
Pour <Diviser par : Pourcentage> et <Diviser par : Surface>. La dimension de la sous-surface doit être exprimée sous forme de % ou en m2.
Lors de la division de la surface à l'aide d'une ligne parallèle ou perpendiculaire, une ligne de référence est définie par le <Point A :> et le <Point B :>. La direction de la nouvelle ligne de division est toujours identique à celle de la ligne de référence. La sous- surface est toujours sur la gauche de la nouvelle ligne de division.
Lors de la division d'une surface au moyen d'une ligne pivot, la direction de la nouvelle ligne de division est définie par le <Pt de Rot :> et le <Gisement :>. La sous-surface est toujours sur la gauche de la nouvelle ligne de division.
Sortie
Pour <Diviser par : Ligne définie>. La dimension de la sous-zone est calculée à l'arrière-plan et affichée.

COGO TPS1200+ 864
<Point A :>
Liste de sélection
Le premier point de la ligne utilisé comme référence pour une nouvelle limite parallèle ou perpendiculaire. Tous les points de COGO Données : Nom du Job peuvent être sélectionnés.
<Point B :>
Liste de sélection
Le second point de la ligne utilisé comme référence pour une nouvelle limite parallèle ou perpendiculaire. Tous les points de COGO Données : Nom du Job peuvent être sélectionnés.
<Décalage :>
Disponible pour <Diviser par : Ligne définie>.
Par Distance
La nouvelle limite sera située à une certaine distance de la ligne définie par le <Point A :> et le <Point B :>.
La nouvelle limite passera par un point défini dans le champ <Par rapportPt :>.
<Par rapportPt :>
Liste de sélection
Disponible pour <Décalage : Par rapport/Pt>. Le point par lequel la nouvelle limite passera.
<Pt de Rot :>
Liste de sélection
Disponible pour <Utilisant : Ligne pivot>. Le point autour duquel la nouvelle limite subira une rotation du <Gisement :> fixé.
<Gisement :>
Sortie
Disponible pour <Utilisant : Ligne pivot>. Le gisement de la nouvelle limite définie du <Pt de Rot :> au nouveau point COGO.

COGO TPS1200+ 865
Etape suivante
PAGE (F6) permet de passer à la page de la Carte. Reportez-vous à "COGO Définition Méthode division, page Carte".
COGO
Définition Méthode division,
page Carte
Etape suivante
CALC (F1) permet de procéder à la division de la surface et d'accéder à COGO Résultat de la division. Reportez-vous à "37.11.4 Résultats de la Division de Surface".
La distance de la ligne définie par le <Point A :> et le <Point B :> à la nouvelle limite.
Saisie utilisateur
Pour <Diviser par : Ligne définie> et <Décalage : Par Distance>.
Sortie
Pour <Diviser par : Pourcentage> ou <Diviser par : Unité Surface> avec <Utilisant : Ligne parallèle> ou <Utilisant : Ligne ortho>.

COGO TPS1200+ 866
37.11.4Résultats de la Division de Surface
Accès
CALC (F1) permet d'accéder à COGO Définition Méthode division.
COGO
Résultat de la division,
page Résultat
CONT (F1)
Pour accepter les calculs et poursuivre sur l'écran suivant. Les points COGO calculés ne sont pas encore stockés.
PAGE (F6)
SHIFT CONF (F2)
Option
Description
<Surf Ratio :>
Sortie
Le ratio de la dimension des deux sous-surfaces exprimé en pourcentage.
<Surface 1-XX :>
Sortie
La dimension de la première sous-surface exprimée en m2.
<Surface 2-XX :>
Sortie
La dimension de la seconde sous-surface exprimée en m2.

COGO TPS1200+ 867
Etape suivante
COGO
Résultat de la division,
page Carte
Les points qui définissent la surface area et les points COGO calculés sont affichés en noir.
Etape suivante
CONT (F1) permet d'accéder à COGO Résultats de la division.
COGO
Résultats de la division/ surface,
page RésultX
Les coordonnées des points d'intersection de la nouvelle limite avec la surface d'origine sont présentées.
STOCK (F1)
Pour stocker les deux résultats et retourner à COGO Choisir division de surface une fois que les deux points sont stockés.
RSLT1(F3) ou RSLT2 (F3)
Pour afficher le premier et le second résultat.
IMPLA (F5)
Pour accéder au programme d'implantation et implanter le point COGO calculé.
PAGE (F6)

COGO TPS1200+ 868
Option
Description
<Id Point :>
Saisie utilisateur
<Altitude :>
Saisie utilisateur
Une valeur altimétrique à stocker avec le point calculé peut être saisie.
Etape suivante
COGO
Résultats de la division,
page Code
Tous les codes du job peuvent être sélectionnés. Saisissez un code au besoin.
Etape suivante
Pour permuter entre l'entrée d'un id de point individuel différent du modèle d'identifiant défini et l'identifiant de point courant conforme au modèle d'identifiant. Reportez-vous à "16.1 Modèles d'identifiants".

COGO TPS1200+ 869
COGO
Résultats de la division,
page Carte
Les points qui définissent la surface area et les points de la nouvelle limite sont affichés en noir.
Etape suivante
STOCK (F1) permet d'enregistrer les résultats et d'accéder à COGO Choisir division de surface. Pour <Fich Journal : Oui> dans COGO Configuration, page Journal, le résultat est consigné dans le fichier journal.

COGO TPS1200+ 870
37.11.5Exemple
Description
Application :
Diviser une surface par une ligne parallèle définie. La nouvelle limite doit passer par un point connu avec l'Id 100.
Cinématique Temps Réel.
Objectif :
Les points formant la surface doivent être sélectionnés.
La division de la surface doit être calculée.
TPS12_219dP1P2P0P3
•Une référence temps réel est en cours d'exécution.
•Pour le mobile : <Mode T-Réel : Mobile> dans CONFIGURE Mode Temps Réel.

COGO TPS1200+ 871
Procédure terrain pas à pasEtape
Description
1.
Menu Principal : Programmes...Calculs COGO
2.
COGO Début COGO
Sélectionnez un job et un jeu de configuration respectant le paramétrage mentionné précédemment.
)
CONF (F2) pour configurer le programme d'application COGO.
3.
4.
Mettez Division de Surface en surbrillance.
5.
CONT (F1) pour accéder à COGO Choisir division de surface.
6.
COGO Choisir division de surface
<Surf à util : Nouvelle Surface>
<Id Surface :> Entrez un Id pour la nouvelle surface.
7.
CONT (F1) pour accéder à COGO Lever : Nom de Job.
8.
COGO Lever : Nom de Job
<Id Point :> Saisisez un nom pour le premier point de la surface.
9.
ALL(F1) pour mesurer et enregistrer le premier point de la surface.
10.
Lever tous les points appartenant à cette surface. Point 100 doit faire partie des points.
11.
OK (F4) une fois que tous les points ont été levés.
12.
COGO Modif. Surface : Id Surface
Contrôlez les points formant la surface.

COGO TPS1200+ 872
13.
STOCK (F1) pour enregistrer la surface et accéder à COGO Définition Méthode division.
14.
COGO Définition Méthode division, page Entrée
<Diviser par : Ligne définie >
<Utilisant : Ligne parallèle>
<Point A :> et <Point B :> Sélectionnez les premier et deuxième points de la ligne utilisée comme référence pour la nouvelle limite. Cette nouvelle limite sera parallèle à cette ligne.
<Trans : Par rapport/Pt :>
<Par rapportPt :100>
15.
CALC (F1) permet d'accéder à COGO Résultats de la division.
16.
COGO Résultat de la division, page Résultat
La taille de deux nouvelles sous-zones s'affiche,
17.
CONT (F1) permet d'accéder à COGO Résultats de la division.
18.
COGO Résultat de la division, page Résult1
<Id Point :> L'identifiant du premier point COGO selon le modèle d'identifiant de point configuré pour les <Pts Levés :> dans CONFIGURE Modèles Identifiants. L'identifiant de point peut être modifié.
<Alti. Ortho :> ou <Hauteur Ellip :> sont des champs de saisie. L'altitude du premier point utilisé dans les calculs COGO est proposée. Une valeur altimétrique à stocker avec le point calculé peut être saisie.
Etape Description

COGO TPS1200+ 873
)
)
RSLT1 (F3) ou RSLT2 (F3) pour afficher les premier et second résultats.
)
)
SHIFT H ELL (F2) et SHIFT ORTH (F2). Disponible pour des coordonnées locales. Permet de passer de la hauteur au-dessus de l'ellipsoïde à l'altitude orthométrique.
)
19.
STOCK (F1) enregistre le premier point COGO et affiche les coordonnées du deuxième point COGO.
20.
STOCK (F1) enregistre le deuxième point COGO et retourne à COGO Choisir division de surface.
21.
SHIFT QUIT (F6) pour quitter le logiciel d'application COGO.
Etape Description

COGO TPS1200+ 874
37.12Sélection d'un résultat dans des calculs COGO Gisement - Distance précédents
Description
Les gisements, distances et décalages nécessaires aux calculs COGO de point lancé et d'intersection peuvent être sélectionnés parmi des résultats de calculs Gisement - Distance effectués auparavant.
Sélection d'un résultat dans des calculs COGO Gisement - Distance précédentsEtape
Description
1.
Reportez-vous à "37.2 Accès à Calculs COGO" pour accéder à COGO Entrée Pt Lancé ou COGO Entrée Intersection.
2.
COGO Entrée XX, page Entrée
Mettez <Gisement :>, <Dist Horiz XX :> ou <Décalage :> en surbrillance.
3.
DERN (F4) pour accéder à COGO Dernier calcul Gisement-Distance.
4.
COGO Dernier calcul Gisement-Distance
Tous les calculs COGO de gisement - distance précédents enregistrés dans le job actif sont affichés, triés en fonction du temps, le plus récent étant présenté en tête. Cet écran comporte trois colonnes.
•Première colonne Du point :
L'identifiant du premier point connu pour le calcul COGO de gisement - distance.
•Seconde colonne Au point :
L'identifiant du second point connu pour le calcul COGO de gisement - distance.

COGO TPS1200+ 875
•Troisième colonne :
Les informations présentées peuvent varier. ----- est affiché en cas d'informations non disponibles, par exemple si un point connu uniquement en altimétrie est utilisé, Gisement ne peut pas être déterminé.
Gisement : La direction du premier au second point connu.
Dist Horiz XX : La distance horizontale entre les deux points connus.
La Date et l'Heure de stockage du calcul COGO de gisement - distance.
)
VISU (F3) pour afficher toutes les valeurs calculées relatives au calcul COGO Gisement - Distance en surbrillance. Elles incluent l'écart altimétrique, la distance inclinée, la pente et les différences de coordonnées entre les deux points connus.
)
SUPP (F4) pour supprimer le calcul COGO Gisement - Distance en surbrillance.
)
PLUS (F5) pour afficher d'autres informations dans la troisième colonne.
5.
Mettez en surbrillance le calcul COGO Gisement - Distance dont un résultat est à intégrer dans COGO Entrée XX, page Entrée.
6.
CONT (F1) pour retourner à COGO Entrée XX, page Entrée.
)
Le résultat correspondant du calcul COGO Gisement - Distance en surbrillance est alors copié dans le champ initialement en surbrillance dans COGO Entrée XX, page Entrée.
Etape Description

COGO TPS1200+ 876
37.13Modification de valeurs de gisement, de distance et décalage
Description
Les valeurs de gisement, de distances et de décalages nécessaires aux calculs COGO de point lancé et d'intersection peuvent être modifiées mathématiquement.
Description
1.
Reportez-vous à "37.2 Accès à Calculs COGO" pour accéder à COGO Entrée Pt Lancé ou COGO Entrée Intersection.
2.
COGO Entrée XX, page Entrée
Mettez <Gisement :>, <Dist Horiz XX :> ou <Décalage :> en surbrillance.
3.
SHIFT MODIF (F4) pour accéder à COGO Modif. Valeur.
COGO
Modif. Valeur
Il est possible, sur cet écran, de saisir des valeurs à ajouter, soustraire ou venant multiplier ou diviser les valeurs initiales des gisements, distances ou décalages. Les règles usuelles des opérations mathématiques sont appliquées.

CONT (F1)
Pour accepter la valeur modifiée et retourner à l'écran depuis lequel l'accès à cet écran s'est effectué. La valeur modifiée est copiée dans le champ initialement en surbrillance dans COGO Entrée XX, page Entrée.
COGO TPS1200+ 877
Option
Description
<Gisement :>,
<Dist Horiz XX :> ou <Décalage :>
Sortie
Le nom du champ et la valeur en surbrillance avant l'accès à COGO Modif. Valeur.
<Multiplier :>
Saisie utilisateur
Le nombre par lequel la valeur est à multiplier.
•Minimum : --3000
•Maximum : 3000
•----- effectue une multiplication par 1.

COGO TPS1200+ 878
<Diviser par :>
Saisie utilisateur
Le nombre par lequel la valeur est à diviser.
•Minimum : --3000
•Maximum : 3000
•----- effectue une division par 1.
<Ajouter :>
Saisie utilisateur
Le nombre à ajouter à la valeur.
•Pour les gisements
Minimum : 0
Maximum : le cercle entier
•Pour les distances et les décalages
Minimum: 0 m
Maximum: 30000000 m
•----- ajoute 0.000.
<Soustraire :>
Saisie utilisateur
Le nombre à soustraire à la valeur.
•Pour les gisements
Minimum : 0
Maximum : le cercle entier
•Pour les distances et les décalages
Minimum: 0 m
Maximum: 30000000 m

COGO TPS1200+ 879
Etape suivante
CONT (F1) permet d'accepter la valeur modifiée et de retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
Exemple : Calculs pour un gisementEtape
Saisie utilisateur
Valeur calculée
Valeur affichée
)
<Gisement : 250.0000> g
1.
<Multiplier : 2>
500
<Gisement : 100.0000> g
2.
<Diviser : 3>
166.667
<Gisement : 166.6670> g
3.
<Ajouter : 300>
466.667
<Gisement : 66.6670> g
4.
<Soustraire : 100>
366.667
<Gisement : 366.6670> g
•----- soustrait 0.000.
<Gisement :>,
<Dist Horiz XX :> ou <Décalage :>
Sortie
La valeur modifiée du champ de la première ligne. Ce champ est mis à jour après chaque nouvelle opération mathématique. Les angles supérieurs à la valeur du cercle entier sont réduits en conséquence.

COGO TPS1200+ 880
Exemple : Calculs pour une distance
Le comportement est identique dans le cas d'un décalage. Etape
Saisie utilisateur
Valeur calculée
Valeur affichée
)
<Dist Horiz : 250.000> m
1.
<Multiplier : 2>
500
2.
<Diviser : 3>
166.667
3.
<Ajouter : 300>
466.667
4.
<Soustraire : 100>
366.667

Détermination de système de coordonnées - Général TPS1200+ 881
38Détermination de système de coordonnées - Général
Description
A la base, les points mesurés par GPS sont toujours enregistrés dans le référentiel (datum) géodésique mondial WGS 1984. L'utilisation de points mesurés via GPS avec le système TPS1200+ nécessite de recourir à des coordonnées exprimées dans un système plan local, fondé par exemple sur le système de référence géodésique officiel d'un pays ou reposant sur un système en plan arbitraire utilisé dans une zone clairement délimitée, comme un chantier de construction. Un système de coordonnées doit être créé pour que les coordonnées WGS 1984 puissent être converties en coordonnées locales. La transformation utilisée pour convertir les coordonnées du datum WGS 1984 au datum local fait partie intégrante du système de coordonnées.
Le programme d'application de détermination de système de coordonnées permet :
•la définition des paramètres d'une nouvelle transformation
•un nouveau calcul des paramètres d'une transformation existante.
Transformations
La transformation est le processus visant à convertir des coordonnées d'un système de référence géodésique dans un autre.
•Des paramètres de transformation
•Un ellipsoïde local dans certains cas
•Une projection cartographique dans certains cas
•Un modèle de géoïde dans certains cas.

Paramètres de transformation
Une transformation consiste en un ensemble de translations, rotations et facteurs d'échelle, selon le type de transformation utilisé. La totalité de ces paramètres n'est pas toujours requise. Ces paramètres peuvent être connus ou requérir une détermination.
Description des transformations
Trois transformations sont proposées :
•la similitude 3D, également appelée transformation Helmert
•directe
•conformeTransformation
Caractéristiques
Description
Similitude 3D
Principe
Elle transforme des coordonnées WGS 1984 cartésiennes en coordonnées cartésiennes locales et vice versa. Une projection cartographique peut ensuite être appliquée pour obtenir des coordonnées planes. La similitude 3D est la transformation la plus rigoureuse qui soit, conservant la totalité des informations géométriques.
Positions et altitudes
Les positions et les altitudes sont liées. La précision est totalement conservée et les mesures ne sont pas déformées.
Utilisation
Lorsque l'homogénéité de mesures doit être pleinement conservée.

•Les positions et les altitudes de trois points au moins sont connues en WGS 1984 et dans le système local. Quatre points ou plus sont recommandés pour obtenir un bon niveau de redondance.
•Les paramètres de l'ellipsoïde local.
•Les paramètres de la projection cartographique locale pour la conversion entre coordonnées planes et coordonnées géographiques.
•Les paramètres du modèle de géoïde local pour la conversion entre altitudes et hauteurs au- dessus de l'ellipsoïde. Ces dernières informations ne sont pas obligatoires.
Surface
Des réseaux particulièrement étendus avec de forts écarts altimétriques. Les coordonnées planes locales doivent être précises.
Avantages
•La précision des mesures est conservée.
•Elle peut être utilisée sur toute zone tant que les coordonnés locales, altitudes comprises, sont précises.
Inconvénients
•L'ellipsoïde local et la projection cartographique doivent être connus pour la détermination des coordonnées planes locales.
Transformation Caractéristiques Description

Les cotes du géoïde des points mesurés doivent être connues afin que des hauteurs précises au-dessus de l'ellipsoïde puissent être obtenues. Un modèle de géoïde est nécessaire à cette fin. Reportez-vous à "10.2 Terminologie".
Directe
Principe
Elle transforme directement des coordonnées WGS 1984 en coordonnées planes locales et vice versa sans connaissance de l'ellipsoïde local ou de la projection cartographique locale. Procédure :
1.Les coordonnées WGS 1984 sont transformées via une projection Mercator Transversale temporaire. Le méridien central de cette projection passe par le centre de gravité des points de contrôle communs.
2.L'étape 1 délivre des coordonnées planes préliminaires pour les points WGS 1984.
3.La comparaison de ces coordonnées planes préliminaires et des coordonnées planes des points de contrôle permet de définir les translations en directions est et nord, la rotation et le facteur d'échelle entre ces deux jeux de points. Il s'agit là d'une transformation similitude 2D.
4.La transformation altimétrique consiste en une modélisation des altitudes à une dimension.

Les transformations en planimétrie et en altimétrie sont séparées.
Utilisation
Lorsque des mesures sont contraintes de s'adapter aux points de contrôle locaux existants. Prenons un exemple :
considérons un site en lequel les coordonnées des points de contrôle sont exprimées dans un système purement local. Les valeurs des coordonnées au sein de ce système sont parfaitement arbitraires et totalement indépendantes de tout ellipsoïde ou de toute projection cartographique. Une similitude 3D ne peut manifestement pas être utilisée ici puisqu'il est impossible de calculer des coordonnées cartésiennes à partir d'un tel système.
•La position est connue en WGS 1984 et dans le système local pour au moins un point. Trois points ou plus sont recommandés de façon à obtenir une redondance.
•Des informations altimétriques sur un point permettent la transformation des altitudes.
•Les paramètres du modèle de géoïde local. Ces dernières informations ne sont pas obligatoires.
•Aucun paramètre relatif à l'ellipsoïde local.

•Aucun paramètre concernant la projection cartographique locale.
Surface
•Limitée à environ 10 x 10 km car aucun facteur d'échelle n'est appliqué par la projection et parce que le calcul des coordonnées planes préliminaires WGS 1984 recourt à une projection de Mercator Transversale standard.
•Pour des zones ne présentant pas d'écarts altimétriques importants.
Points et paramètres de transformation
Les paramètres de transformation déterminés dépendent du nombre de points disponibles pour lesquels on possède des informations planimétriques.
•Un point : Similitude 2D avec translations suivant X et Y.
•Deux points : Similitude 2D avec translations suivant X et Y, rotation autour de Z et mise à l'échelle.
•Plus de deux points : Similitude 2D avec translations suivant X et Y, rotation autour de Z, mise à l'échelle et résidus.
Points et transformation altimétrique
Le type de transformation altimétrique effectué dépend du nombre de points disponibles pour lesquels on possède des informations altimétriques.

•Aucun point : Pas de transformation altimétrique.
•Un point : Translation des altitudes vers celle du point de contrôle.
•Deux points : Translation moyenne des altitudes entre les deux points de contrôle altimétriques.
•Trois points : Modélisation des altitudes à l'aide d'un plan incliné passant par les trois points de contrôle.
•Plus de trois points : Plan moyen s'adaptant au mieux.
Avantages
•Les erreurs en altimétrie ne se propagent pas à la planimétrie puisque ces deux transformations s'effectuent séparément.
•Si les altitudes locales sont peu précises ou si elles font défaut, une transformation planimétrique peut malgré tout être effectuée (et inversement).
•Les points de contrôle en planimétrie et en altimétrie n'ont pas nécessairement à être identiques.
•Aucun paramètre relatif à l'ellipsoïde local ou à la projection cartographique locale n'a à être connu.

•Les paramètres peuvent être calculés avec un nombre de points minimal. La prudence est cependant de mise lorsque les paramètres ne sont déterminés qu'à l'aide d'un ou de deux points locaux, les valeurs obtenues ne s'appliquant qu'au voisinage des points utilisés pour la transformation.
Inconvénients
•La transformation ne peut s'appliquer qu'à une zone faiblement étendue. Cela réside essentiellement dans le fait que la projection ne prévoit aucun facteur d'échelle.
•La précision altimétrique est liée à l'amplitude des ondulations du géoïde. Plus celle-ci est forte, moins les résultats sont précis.
Conforme
Principe
Elle combine les avantages des transformations Directe et Similitude 3D. Elle permet de traiter séparément la planimétrie et l'altimétrie, sans être limitée à des zones peu étendues. Procédure :
1.Les coordonnées WGS 1984 des points de contrôle communs sont translatées pour les rapprocher de celles exprimées dans le datum local via une pré-transformation donnée de type Similitude 3D. Il s'agit généralement d'une transformation sommaire applicable au pays dans lequel le datum local est utilisé.

2.Les coordonnées sont transformées dans un système préliminaire, mais cette fois-ci à l'aide de la projection cartographique locale.
3.Une transformation 2D est appliquée, exactement comme pour la transformation directe.
Les transformations en planimétrie et en altimétrie sont séparées.
Utilisation
Lorsque des mesures sont forcées à s'adapter aux points de contrôle locaux existants dans des zones d'extension supérieure à 10 x 10 km.
•La position est connue en WGS 1984 et dans le système local pour au moins un point. Quatre points ou plus sont recommandés pour obtenir un bon niveau de redondance.
•Les paramètres de l'ellipsoïde local.
•Les paramètres de la projection cartographique locale.
•Paramètres de pré-transformation.
Surface
Toute zone ou presque, tant que les coordonnées locales sont précises.
Points et paramètres de transformation
Identiques au cas de la transformation Directe.

Points et transformation altimétrique
Identiques au cas de la transformation Directe.
Avantages
•Les erreurs en altimétrie ne se propagent pas à la planimétrie puisque ces deux transformations s'effectuent séparément.
•Si les altitudes locales sont peu précises ou si elles font défaut, une transformation planimétrique peut malgré tout être effectuée (et inversement).
•Les points de contrôle en planimétrie et en altimétrie n'ont pas nécessairement à être identiques.
•Elle s'adapte bien mieux à des zones d'une certaine extension qu'une transformation directe. La première étape d'une transformation conforme évite toute déformation puisque les coordonnées planes préliminaires se fondent sur un ellipsoïde différent de celui s'appliquant aux points locaux. La seconde étape assure la prise en compte de l'influence du facteur d'échelle de la projection cartographique avant l'exécution de la transformation 2D finale.

)
Il reste possible, avec un seul point de contrôle commun, de calculer une transformation Similitude 3D, aussi longtemps que les rotations et le facteur d'échelle sont fixés. Une telle transformation convient parfaitement au voisinage du point de contrôle commun, mais sa qualité se détériore à mesure que l'on s'éloigne de ce point, parce qu'il n'est possible de tenir compte ni de l'orientation du cadre de référence local ni d'un facteur d'échelle interne au système de référence géodésique local.
Informations requises pour la détermination d'une transformation
Il est nécessaire, pour déterminer une transformation, de disposer de points de contrôle communs dont les positions sont connues dans le système WGS 1984 comme dans le système local. Plus le nombre de points communs entre les datums est élevé, plus les paramètres de transformation peuvent être calculés avec précision. Selon le type de transformation utilisé, il peut également être nécessaire de disposer d'informations détaillées concernant la projection cartographique, l'ellipsoïde local et un modèle de géoïde local.
Inconvénients
•L'ellipsoïde local doit être connu.
•La projection cartographique doit être connue.
•Une pré-transformation doit être connue. Une transformation nulle peut être utilisée.
•Les cotes du géoïde des points mesurés doivent être connues afin que des hauteurs précises au- dessus de l'ellipsoïde puissent être obtenues. Un modèle de géoïde est nécessaire à cette fin.

Conditions à satisfaire par les points de contrôle
•Les points de contrôle utilisés pour la transformation devraient entourer la zone dans laquelle la transformation est à appliquer. Il est déconseillé de lever des points ou de convertir des coordonnées en dehors de la zone couverte par les points de contrôle en raison du risque d'introduction d'erreurs d'extrapolation.
•En cas d'utilisation d'un fichier terrain de modèle de géoïde et/ou d'un fichier terrain de modèle de SCSP pour la détermination d'un système de coordonnées, les points de contrôle du calcul doivent être contenus dans les limites des zones couvertes par ces fichiers terrain.
Méthodes de détermination de système de coordonnées
Deux méthodes sont disponibles pour la détermination d'un système de coordonnées : Méthode de détermination de système de coordonnées
Caractéristiques
Description
Normale
Nombre de points de contrôle requis
Un point de contrôle ou davantage pour les deux datums (WGS 1984 et local).
Transformation à utiliser
Directe, Conforme ou Similitude 3D, selon le nombre de points de contrôle et d'informations disponibles.

Localisation par un point
Nombre de points de contrôle requis
Un point de contrôle pour les deux datums (WGS 1984 et local).
Transformation à utiliser
•Directe ou Conforme si des informations concernant les rotations et le facteur d'échelle requis sont connues.
•Similitude 3D si les rotations sont à définir à zéro et le facteur d'échelle à un.
Méthode de détermina-tion
de système de
coordonnées

38.2Accès à la détermination du système de coordonnées
Accès
Sélectionnez Menu Principal : Programmes...Détermination Syst Coord.
OU
Appuyez sur PROG. Mettez Détermination Syst Coord en surbrillance. CONT (F1). Reportez-vous à "36.2 Accès au menu des programmes" pour des informations sur la touche PROG.
OU
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran SYS COORD Détermination de Syst de Coord. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
OU
SYS COORD
Détermination de Syst de Coord
CONT (F1)
Pour confirmer les sélections et poursuivre sur l'écran suivant.
CONF (F2)
Pour configurer la méthode de détermination de système de coordonnées sélectionnée dans <Méthode :>.
SYSC (F6)
Disponible pour <Méthode : Normale>. Pour accéder à SYS COORD Systèmes de coordonnées et choisir un système de coordonnées à modifier. Reportez-vous à "10.4.2 Modification d'un système de coordonnées".

Option
Description
<Nom :>
Saisie utilisateur
Un nom unique pour le système de coordonnées. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces. Sa saisie est obligatoire.
)L'entrée d'un nom de système de coordonnées permettra à ce système existant d'être mis à jour. Reportez-vous à "10.4.2 Modification d'un système de coordonnées".
<Job Pts WGS84 :>
Liste de sélection
Le job duquel proviendront les points dotés de coordonnées WGS84. L'ouverture de la liste de sélection permet l'accès à GESTION Jobs (périphérique). Reportez-vous à "5 Gestion...Jobs".
<Job Pts Local :>
Liste de sélection
Le job duquel proviendront les points dotés de coordonnées locales. L'ouverture de la liste de sélection permet l'accès à GESTION Jobs (périphérique). Reportez-vous à "5 Gestion...Jobs".
<Méthode :>
Normale ou Par 1 point
Méthode utilisée pour déterminer le système de coordonnées.

Etape suivanteSI
ET
ALORS
<Méthode : Normale>
le programme d'application nécessite une configuration
appuyez sur CONF (F2) pour accéder à SYS COORD Configuration. Reportez-vous à "38.3.1 Configuration de la détermination du Syst Coord - Normale".
<Méthode :
Par 1 point>
le programme d'application nécessite une configuration
appuyez sur CONF (F2) pour accéder à SYS COORD Configuration. Reportez-vous à "38.3.2 Configuration de la détermination du Sys Coord - Par 1 Point".
<Méthode : Normale>
le programme d'application ne nécessite pas de configuration
appuyez sur CONT (F1) pour accéder à SYS COORD Etape 1 : Choisir type de transfo. Reportez-vous à "39 Détermination du système de coordonnées - Normal".
<Méthode :
Par 1 point>
le programme d'application ne nécessite pas de configuration
appuyez sur CONT (F1) pour accéder à SYS COORD Etape 1 : Choisir type de transfo. Reportez-vous à "40 Détermination du système de coordonnées - Par 1 point".

38.3Configuration de la détermination du Sys Coord
38.3.1Configuration de la détermination du Syst Coord - Normale
Description
La configuration de SYS COORD, méthode normale, permet la définition d'options utilisées par défaut dans le logiciel de détermination de système de coordonnées lors de l'utilisation de la méthode normale. Ces paramètres sont enregistrés au sein du jeu de configuration actif.
Description
1.
Reportez-vous à "38.2 Accès à la détermination du système de coordonnées" pour accéder à SYS COORD Détermination de Syst de Coord.
2.
CONF (F2) pour accéder à la page SYS Coord Configuration, Méthode.
3.
Sélectionnez <Méthode Défaut : Normale>.

SYS COORD
Configuration,
page Méthode
Cet écran se compose des pages Méthode, Résidus et Similitude 3D. Les explications fournies ci-dessous pour les raccourcis-clavier s'appliquent à toutes les pages, sauf mention contraire.
CONT (F1)
FIXE (F4) ou AJUST (F4)
Disponible pour la page Similitude 3D sauf si <Modèle Transf :> est en surbrillance. Pour définir les paramètres calculés ou fixés dans la transformation Similitude 3D. Reportez-vous à "SYS COORD Configuration, page Similitude 3D".
PAGE (F6)

Option
Description
<Méthode Défaut :>
)Les champs et les pages disponibles sont différents en cas de sélection de <Méthode Défaut : Par 1 point>. Reportez-vous à "38.3.2 Configuration de la détermination du Sys Coord - Par 1 Point" pour de plus amples informations sur la configuration de SYS COORD dans le cas de la méthode de localisation par un point.
<Défaut Transformation :>
Directe, Conforme ou Similitude
La transformation par défaut à utiliser lors de la détermination du système de coordonnées. Reportez-vous à "38.1 Aperçu général".
<Défaut Type Altitude :>
AltO Locale ou Haut. Ellips.
Le type altimétrique par défaut à utiliser lors de la détermination du système de coordonnées.
<Assoc défaut :>
Pos + Alti, Pos uniquement, Alti uniquement ou <Aucun>
Les options disponibles dépendent du choix effectué dans <Défaut Transformation :>. Il s'agit des types de coordonnées de points devant coïncider dans les deux datums.
Etape suivante
PAGE (F6) permet de passer à la page des Résidus. Reportez-vous à "SYS COORD Configuration, page Résidus".

SYS COORD
Configuration,
page Résidus
Option
Description
<Est :>
Saisie utilisateur
La limite au-dessus de laquelle les résidus sur la coordonnée Est sont signalés comme étant de possibles valeurs hors tolérance.
<Nord :>
Saisie utilisateur
La limite au-dessus de laquelle les résidus sur la coordonnée Nord sont signalés comme étant de possibles valeurs hors tolérance.
<Altitude :>
Saisie utilisateur
La limite au-dessus de laquelle les résidus en altitude sont signalés comme étant de possibles valeurs hors tolérance.
<Défaut Distrib résidus :>
La méthode de distribution des résidus sur les points de contrôle dans la zone de transformation.
Aucun(e)
Aucune distribution n'est effectuée. Les résidus restent attachés aux points qui leur sont associés.
1/DistanceXX
La distribution des résidus s'effectue en fonction de la distance entre chacun des points de contrôle et le point nouvellement transformé.
M-quadratique
La distribution des résidus s'effectue à l'aide d'une méthode d'interpolation multiquadratique.
Etape suivante
PAGE (F6) permet de passer à la page de la Similitude 3D. Reportez-vous à "SYS COORD Configuration, page Similitude 3D".

SYS COORD
Configuration,
page Similitude 3D
Les champs de cette page définissent les paramètres à utiliser dans une transformation Similitude 3D. Reportez-vous à "10.2 Terminologie" pour plus d'informations concernant le nombre de paramètres de transformation requis, sur la base du nombre de points communs aux deux datums. SI la valeur d'un champ est
ALORS le paramètre associé sera
-----
calculé.
un nombre
égal à la valeur saisie.
Option
Description
<Modèle Transf :>
Bursa Wolf ou Molodensky-Bad
Le modèle de transformation à utiliser. Reportez-vous à des ouvrages de topographie de base pour plus de détails sur ces modèles.
<Translat dX :>
Saisie utilisateur
Translation dans la direction X.
<Translat dY :>
Saisie utilisateur
Translation dans la direction Y.
<Translat dZ :>
Saisie utilisateur
Translation dans la direction Z.
<Rotation X :>
Saisie utilisateur
<Rotation Y :>
Saisie utilisateur
Rotation autour de l'axe Y.
<Rotation Z :>
Saisie utilisateur
Rotation autour de l'axe Z.
<Echelle :>
Saisie utilisateur
Facteur d'échelle.

Etape suivanteSI
ET
ALORS
un champ présente -----
le paramètre doit être réglé sur une valeur
mettez le champ en surbrillance. FIXE (F4). Entrez la valeur du paramètre.
un champ affiche une valeur
que le paramètre doit être calculé
mettez le champ en surbrillance. AJUST (F4).
tous les paramètres sont configurés
-
CONT (F1) pour revenir à SYS COORD Détermination de Syst de Coord.

38.3.2Configuration de la détermination du Sys Coord - Par 1 Point
Description
La configuration de SYS COORD, méthode de localisation par un point, permet la définition d'options utilisées par défaut dans le logiciel de détermination de système de coordonnées lors de l'utilisation de la méthode de localisation par un point. Ces paramètres sont enregistrés au sein du jeu de configuration actif.
Description
1.
2.
CONF (F2) pour accéder à SYS Coord Configuration, page Méthode.
3.
Sélectionnez <Méthode Défaut : Par 1 point>.

SYS COORD
Configuration,
page Méthode
Cet écran comporte la page de la Méthode, suivie de celles des transformations Directe, Conforme et Similitude 3D. Les explications relatives aux touches de fonctions figurant dans la suite s'appliquent à toutes les pages.
CONT (F1)
PAGE (F6)

Option
Description
<Méthode Défaut :>
)Les champs et les pages disponibles sont différents en cas de sélection de <Méthode Défaut : Normale>. Reportez-vous à "38.3.1 Configuration de la détermination du Syst Coord - Normale" pour de plus amples informations relatives à la configuration de SYS COORD dans le cas de la méthode normale.
<Défaut Transformation :>
La transformation par défaut à utiliser lors de la détermination du système de coordonnées. Reportez-vous au paragraphe "10.2 Terminologie".
<Défaut Type Altitude :>
Le mode altimétrique par défaut à utiliser lors de la détermination du système de coordonnées.
Etape suivante
PAGE (F6) permet de passer à la page Directe. Reportez-vous au paragraphe "SYS COORD Configuration, page Directe".

SYS COORD
Configuration,
page Directe
Option
Description
<Défaut Rotation :>
La méthode de rotation par défaut à utiliser dans le processus de transformation.
Util Nord WGS84
Rotation vers le nord tel que défini dans le système WGS 1984.
Entré par util.
La rotation peut être entrée manuellement.
Angle Convergnce
Angle entre le nord planimétrique et le nord géodésique sur un certain point. Reportez-vous à "40.2 Détermination du système de coordonnées - transformation directe", paragraphe "SYS COORD Etape 4 : Détermin Rotation" pour une représentation graphique.
2 points WGS84
Rotation définie par deux points connus dans le datum WGS 1984. Reportez-vous à "40.2 Détermination du système de coordonnées - transformation directe", paragraphe "SYS COORD Etape 4 : Détermin Rotation" pour une représentation graphique.
<Défaut FE Alti :>
La méthode par défaut de détermination du facteur d'échelle altimétrique à utiliser dans le processus de transformation.
Entré par util.
Le facteur d'échelle peut être entré manuellement.
Pt connu WGS84
Le facteur d'échelle altimétrique défini par un point connu dans le datum WGS 1984.

Etape suivante
PAGE (F6) permet de passer à la page Conforme. Reportez-vous au paragraphe "SYS COORD Configuration, page Conforme".
SYS COORD
Configuration,
page Conforme
Alt connu WGS84
Facteur d'échelle altimétrique défini par l'altitude connue d'un point dans le datum WGS 1984.
Champ
Option
Description
<Défaut Rotation :>
La méthode de rotation par défaut à utiliser dans le processus de transformation.
Util Nord WGS84
Rotation vers le nord tel que défini dans le système WGS 1984.
Entré par util.
La rotation peut être entrée manuellement.
Angle Convergnce
Angle entre le nord planimétrique et le nord géodésique sur un certain point. Reportez-vous à "40.2 Détermination du système de coordonnées - transformation directe", paragraphe "SYS COORD Etape 4 : Détermin Rotation" pour une représentation graphique.

Etape suivante
PAGE (F6) permet de passer à la page de la Similitude 3D. Reportez-vous au paragraphe "SYS COORD Configuration, page Similitude 3D".
2 points WGS84
Rotation définie par deux points connus dans le datum WGS 1984. Reportez-vous à "40.2 Détermination du système de coordonnées - transformation directe", paragraphe "SYS COORD Etape 4 : Détermin Rotation" pour une représentation graphique.
<Défaut Echelle :>
La méthode par défaut de détermination du facteur d'échelle à utiliser dans le processus de transformation.
Entré par util.
Calc FE combiné
Le calcul du facteur d'échelle combiné (planimétrie et altimétrie).
<FE Pos Déft :>
Entré par util. ou Pt connu Local
Disponible pour <Défaut Echelle : Calc FE combiné>. Méthode par défaut pour le calcul du facteur d'échelle en planimétrie au point connu.
<FE Alt. Déft :>
Entré par util., Pt connu Local ou Alti connue loca
Disponible pour <Défaut Echelle : Calc FE combiné>. Méthode par défaut pour le calcul du facteur d'échelle altimétrique au point connu.

SYS COORD
Configuration,
page Similitude 3D
Option
Description
<Défaut Alti Locale :>
Util Alt Pt WGS ou Util Alti Pt Loc
Source d'information altimétrique à utiliser.
Etape suivante
CONT (F1) permet de revenir à SYS COORD Détermination de Syst de Coord.

Détermination du système de coordonnées - Normal TPS1200+ 910
39Détermination du système de coordonnées - Normal
Description
Le programme d'application de détermination du système de coordonnées permet la définition d'un nouveau système de coordonnées ou l'actualisation d'un système de coordonnées existant. Le système de coordonnées est défini par la transformation utilisée pour la conversion de coordonnées entre les systèmes de référence géodésique concernés. Les transformations Directe, Conforme et Similitude 3D sont disponibles. Reportez-vous à "38 Détermination de système de coordonnées - Général" pour plus d' informations.
Etape suivanteSI
ALORS
un nouveau système de coordonnées est à déterminer
reportez-vous à "39.2 Détermination d'un nouveau système de coordonnées".
un système de coordonnées existant est à mettre à jour
reportez-vous à "39.3 Mise à jour d'un système de coordonnées".

39.2Détermination d'un nouveau système de coordonnées
Description
1.
2.
Sélectionnez <Méthode : Normale>.
3.
CONT (F1) pour accéder à SYS COORD Etape 1 : Choisir type de transfo.
SYS COORD
Etape 1 : Choisir type de transfo
CONT (F1)

Option
Description
<Nom Transfo :>
Saisie Utilisateur
Un nom unique pour la transformation. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces. Si un système de coordonnées est mis à jour, son nom est présenté sur l'écran.
<Type Transfo :>
Le type de transformation à utiliser lors de la détermination d'un système de coordonnées.
Disponible lors de la détermination d'un nouveau système de coordonnées.
Sortie
Disponible lors de la mise à jour d'un système de coordonnées. Le type de transformation présenté est identique à la transformation utilisée dans le système existant.
<Type Altitude :>
Le type d'altitude à utiliser lors de la détermination d'un système de coordonnées.
Disponible lors de la détermination d'un nouveau système de coordonnées.
Sortie
Disponible lors de la mise à jour d'un système de coordonnées. Le type d'altitude présenté est identique à celui utilisé dans le système existant.
Etape suivante
CONT (F1) permet d'accéder à SYS COORD Etape 2 : Choisir les paramètres.

)
Si un système de coordonnées a été choisi pour être modifié dans SYS COORD Détermination de Syst de Coord, appuyer sur CONT (F1) permet d'accéder à SYS COORD Etape 3 : Assoc Points (n). Appuyer sur ESC ne permet pas de revenir à SYS COORD Détermination de Syst de Coord mais de passer à SYS COORD Etape 2 : Choisir les paramètres et SYS COORD Etape 1 : Choisir type de transfo.
SYS COORD
Etape 2 : Choisir les paramètres
Cet écran contient des champs différents selon le type de transformation retenu dans SYS COORD Etape 1 : Choisir type de transfo.
CONT (F1)

Pour <Type Transfo : Directe>
Option
Description
<Modèle Géoïde :>
Liste de sélection
Le modèle de géoïde à utiliser dans la transformation. Il est possible de sélectionner des modèles de géoïde dans GESTION Modèles de Géoïde.
Pour <Type Transfo : Conforme>
Option
Description
<Pré-Transfo :>
Liste de sélection
La pré-transformation à utiliser pour la transformation 3D préliminaire. Toutes les transformations 3D de GESTION Transformations peuvent être sélectionnées.
<Ellipsoïde :>
Liste de sélection
L'ellipsoïde à utiliser dans la transformation. Tous les ellipsoïdes de GESTION Ellipsoïdes peuvent être sélectionnés.
Sortie
L'ellipsoïde utilisé par une projection fixe en cas de sélection dans <Projection :>.
<Projection :>
Liste de sélection
La projection à utiliser dans la transformation. Toutes les projections de GESTION Projections peuvent être sélectionnées.
Liste de sélection

Pour <Type Transfo : Similitude>
Option
Description
<Ellipsoïde :>
Liste de sélection
Sortie
<Projection :>
Liste de sélection
Liste de sélection
<Modèle SCSP :>
Liste de sélection
Le modèle de SCSP à utiliser dans la transformation. Tous les modèles de SCSP de GESTION Modèles de SCSP peuvent être sélectionnés.
Etape suivante
CONT(F1) permet de passer à SYS COORD Etape 3 : Assoc Points (n).

SYS COORD
Etape 3 : Assoc Points (n)
Cet écran présente une liste de points choisis dans le <Job Pts WGS84 :> et le <Job Pts Local :>. Le nombre de points de contrôle associés entre les deux jobs est indiqué dans le titre, par exemple SYS COORD Etape 3 : Assoc Points (4). Toutes les touches de fonction sont disponibles, sauf en cas d'absence de points associés dans la liste. Reportez-vous à "39.4 Association de Points" pour des informations sur l'association de points.
CALC (F1)
Pour confirmer les sélections, calculer la transformation et poursuivre sur l'écran suivant.
NOUV (F2)
Pour associer un nouveau couple de points. Ce couple est alors ajouté à la liste. Un nouveau point peut être mesuré. Reportez- vous à "39.4.2 Sélection d'un nouveau couple de points associés".
EDIT (F3)
Pour modifier le couple de points associés mis en surbrillance. Reportez-vous à "39.4.3 Modification d'un couple de points associés".
SUPP (F4)
Pour supprimer le couple de points associés en surbrillance de la liste.
ASSOC (F5)
Pour modifier le type d'association pour un couple de points associés en surbrillance. Reportez-vous au paragraphe "Description des colonnes".
AUTO (F6)
Pour balayer les deux jobs en recherchant des points de même identifiant. Les points dont les identifiants correspondent au critère de recherche sont ajoutés à la liste.

Description
Pts WGS84
Les identifiants des points choisis dans le <Job Pts WGS84 :>.
Pts Local
Les identifiants des points choisis dans <Job Pts Local :>.
Assoc
Le type d'association entre les points. Cette information est utilisée dans le calcul de transformation. Position & Altitude, Pos (X, Y) seule, Altitude seule ou Non.
•Pour <Type Transfo : Directe> ou <Type Transfo : Conforme>, les options possibles sont 3D, Plani, Alti et Aucune.
•Pour <Type Transfo : Similitude>, les options possibles sont 3D et Aucune.
Aucune retire des points communs associés du calcul de transformation sans les supprimer de la liste. Cette option peut servir à faire des essais afin d'améliorer la qualité des résultats de la transformation lorsque le point posant problème est difficile à déterminer.
SHIFT PARAM (F5)
Pour configurer des paramètres de transformation Similitude pour <Type Transfo : Similitude> ou des paramètres de transformation d'altitude et 2D pour <Type Transfo : Directe> et <Type Transfo : Conforme> dans SYS COORD Etape 1 : Choisir type de transfo. Reportez-vous à "38.3.1 Configuration de la détermination du Syst Coord - Normale""SYS COORD Configuration, page Similitude 3D".

Etape suivante
CALC (F1) permet de calculer la transformation et de passer à SYS COORD Etape 4 : Vérif Résidus. Reportez-vous au paragraphe "SYS COORD Etape 4 : Vérif Résidus".
)
Si un système de coordonnées à mettre à jour contient un point ayant été supprimé dans le job actif et si un nouveau point a été créé dans ce même job sous le même identifiant mais avec des coordonnées différentes, alors les coordonnées de l'ancien point resteront utilisées dans le calcul. Appuyer sur EDIT (F3) pour modifier un couple de points associés en surbrillance contenant le point supprimé aura pour effet d'écraser les coordonnées de l'ancien point et d'utiliser les coordonnées du nouveau point dans le calcul.
SYS COORD
Etape 4 : Vérif Résidus
Affichage d'une liste de points associés utilisés dans le calcul de la transformation avec les résidus qui leur sont associés.
CONT (F1)
Pour accepter les résidus et poursuivre sur l'écran suivant.
RESLT (F3)
Pour afficher les résultats de la transformation. Accès à SYS COORD Résultats Transformation. Reportez-vous à "39.5 Résultats de la Transformation".
PLUS (F5)
Pour afficher des informations relatives aux résidus altimétriques.

Description
Pts WGS84
Les identifiants des points choisis dans le <Job Pts WGS84 :>.
Est
Le résidu sur la coordonnée Est. ----- est affiché si les positions n'ont pas été utilisées dans le calcul de la transformation.
Nord
Le résidu sur la coordonnée Nord. ----- est affiché si les positions n'ont pas été utilisées dans le calcul de la transformation.
Altitude
Le résidu en altitude. ----- est affiché si les altitudes n'ont pas été utilisées dans le calcul de la transformation.
Indique la présence de résidus excédant la limite définie dans SYS COORD Configuration, page des Résidus.
Indique le résidu le plus important en Est, en Nord et en Altitude.
Etape suivanteSI les résidus sont
ALORS
inacceptables
ESC permet de passer à SYS COORD Etape 3 : Assoc Points (n). Les points associés peuvent être modifiés, supprimés ou temporairement retirés de la liste puis la transformation recalculée.
acceptables
CONT (F1) permet de passer à SYS COORD Etape 5 : Enreg Syst Coord.

SYS COORD
Etape 5 : Enreg Syst Coord,
page Résumé
Cet écran se compose des pages Résumé et Système Coord. Cette dernière page comporte des champs différents suivant le type de transformation retenu dans SYS COORD Etape 1 : Choisir type de transfo. Les explications relatives aux touches de fonction figurant dans la suite s'appliquent à toutes les pages.
STOCK (F1)
Pour enregistrer le système de coordonnées dans la base DB-X et retourner dans le Menu Principal du TPS1200+.
PAGE (F6)
Option
Description
<Nom :>
Saisie Utilisateur
Le nom du système de coordonnées peut être modifié. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces.
<Type Transfo :>
Sortie
Le type de transformation utilisé, tel que défini dans SYS COORD Etape 1 : Choisir type de transfo.
<Assoc Pts :>
Sortie
Le nombre de points associés, tel que défini dans SYS COORD Etape 3 : Assoc Points (n).

Etape suivante
PAGE (F6) permet de passer à la page Système Coord. Reportez-vous au paragraphe "SYS COORD Etape 5 : Enreg Syst Coord, page Système Coord".
SYS COORD
Etape 5 : Enreg Syst Coord,
page Système Coord
Pour <Type Transfo : Directe>
Option
Description
<Résidus :>
AUCUN, 1/DistanceXX ou M-quadratique
La méthode de distribution des résidus sur les points de contrôle dans la zone de transformation. Reportez-vous à "38.3.1 Configuration de la détermination du Syst Coord - Normale", paragraphe "SYS COORD Configuration, page Résidus".
Sortie
Le nom du modèle de géoïde utilisé, tel que défini dans SYS COORD Etape 2 : Choisir les paramètres.
<Est :>
Sortie
Résidu le plus important sur la coordonnée Est issu du calcul de transformation.
<Nord :>
Sortie
Le résidu le plus important sur la coordonnée nord issu du calcul de transformation.
<Altitude :>
Sortie
Le résidu en altitude le plus important issu du calcul de transformation.

Pour <Type Transfo : Conforme>
Option
Description
<Résidus :>
AUCUN, 1/DistanceXX ou M- quadratique
La méthode de distribution des résidus sur les points de contrôle dans la zone de transformation. Reportez-vous à "38.3.1 Configuration de la détermination du Syst Coord - Normale", paragraphe "SYS COORD Configuration, page Résidus".
<Pré-Transfo :>
Sortie
Le nom de la pré-transformation utilisée, tel que défini dans SYS Coord Etape 1 : Choix Type Transfo.
<Ellipsoïde :>
Sortie
Le nom de l'ellipsoïde utilisé, tel que défini dans SYS COORD Etape 2 : Choisir les paramètres.
<Projection :>
Sortie
Le nom de la projection utilisée, tel que défini dans SYS COORD Etape 2 : Choisir les paramètres.
Sortie

Pour <Type Transfo : Similitude>
Option
Description
<Résidus :>
AUCUN, 1/DistanceXX ou M- quadratique
La méthode de distribution des résidus sur les points de contrôle dans la zone de transformation. Reportez- vous à "38.3.1 Configuration de la détermination du Syst Coord - Normale", paragraphe "SYS COORD Configuration, page Résidus".
<Transfo :>
Sortie
Le nom de la transformation utilisée, tel que défini dans SYS COORD Etape 1 : Choisir type de transfo.
<Ellipsoïde :>
Sortie
Le nom de l'ellipsoïde utilisé, tel que défini dans SYS COORD Etape 2 : Choisir les paramètres.
<Projection :>
Sortie
Le nom de la projection utilisée, tel que défini dans SYS COORD Etape 2 : Choisir les paramètres.
Sortie
<Modèle SCSP :>
Sortie
Le nom du modèle de SCSP utilisé, tel que défini dans SYS COORD Etape 2 : Choisir les paramètres.
Etape suivante
STOCK (F1) permet de stocker le système de coordonnées dans la base DB-X et de l'associer au <Job Pts WGS84 :> sélectionné dans SYS COORD Détermination de Syst de Coord, remplaçant tout système de coordonnées associé à ce job. <Job Pts WGS84 :> devient le job actif.

39.3Mise à jour d'un système de coordonnées
Description
1.
2.
Sélectionnez <Méthode : Normale>.
3.
Entrez le nom d'un système de coordonnées dans le champ du <Nom :>.
ou
SYSC (F6) pour sélectionner un système de coordonnées.
4.
CONT (F1) pour accéder à SYS COORD Etape 3 : Assoc Points (n).
5.
Les étapes suivantes sont toutes identiques à celles nécessaires à la détermination d'un nouveau système de coordonnées, à partir de SYS COORD Etape 3 : Assoc Points (n).
Reportez-vous à "39.2 Détermination d'un nouveau système de coordonnées". Suivez les instructions fournies, à partir du paragraphe "SYS COORD Etape 3 : Assoc Points (n)".

39.4Association de Points
Description
Avant le calcul d'une transformation, il convient de définir les points du <Job Pts WGS84 :> et du <Job Pts Local :> à associer. Les couples de points associés sont affichés sur une ligne de SYS COORD Etape 3 : Assoc Points (n). De nouveaux couples de points associés peuvent être créés, des couples existants de points associés peuvent être modifiés et des couples de points associés peuvent être supprimés.

39.4.2Sélection d'un nouveau couple de points associés
Association de points pas à pasEtape
Description
1.
Reportez-vous à "39.2 Détermination d'un nouveau système de coordonnées" pour accéder à SYS COORD Etape 3 : Assoc Points (n).
2.
NOUV (F2) pour accéder à SYS COORD Assoc Points.
3.
SYS COORD Assoc Points
<Point WGS84 :> Un point de contrôle WGS 1984. Tous les points WGS 1984 stockés dans GESTION Données : Nom de Job peuvent être sélectionnés.
<Point Local:> Un point de contrôle local. Tous les points locaux stockés dans GESTION Données : Nom de Job de toutes les classes hormis Aucun peuvent être sélectionnés.
<Type Assoc :> Le type d'association entre les points sélectionnés dans <Point WGS84 :> et <Point connu :>. 3D, Plani, Alti ou Aucune.
•Pour <Type Transfo : Directe> ou <Type Transfo : Conforme>, les options possibles sont 3D, Plani, Alti et Aucune.
•Pour <Type Transfo : Similitude> les options possibles sont 3D et Aucune.
Sélectionnez un point de contrôle dans les deux jobs dont les coordonnées sont connues dans chaque système de référence géodésiques.
)
LEVER (F5). Disponible lorsque <Point Local :> est mis en surbrillance. Pour mesurer un point et l'enregistrer dans <Job Pts Local :>.
4.
CONT(F1) permet de revenir à SYS COORD Etape 3 : Assoc Points (n) et ajoute une nouvelle ligne de points associés à la liste des points associés.

39.4.3Modification d'un couple de points associés
Edition d'un couple de points pas à pasEtape
Description
1.
Reportez-vous à "39.2 Détermination d'un nouveau système de coordonnées" pour accéder à SYS COORD Etape 3 : Assoc Points (n).
2.
SYS COORD Etape 3 : Assoc Points (n)
Mettez en surbrillance la paire de points associés à modifier.
3.
EDIT (F3) pour accéder à SYS COORD Edition d'un couple de points.
4.
Les étapes suivantes sont toutes identiques à celles nécessaires à la sélection de nouveaux points associés.
Reportez-vous au paragraphe "39.4.2 Sélection d'un nouveau couple de points associés". Suivez les instructions fournies, à partir de l'étape 3..

39.5Résultats de la Transformation
39.5.1Accès aux résultats de la transformation
Description
)
Les résultats d'une transformation peuvent être affichés durant le processus de détermination ou de mise à jour d'un système de coordonnées.
1.
Reportez-vous à "39.2 Détermination d'un nouveau système de coordonnées". Suivez les instructions fournies pour accéder à SYS COORD Etape 4 : Vérif Résidus.
2.
RESLT (F3) pour accéder à SYS COORD Résultats Transformation.
Etape suivanteSI
ALORS
<Type Transfo : Directe> ou <Type Transfo : Conforme>
Reportez-vous au paragraphe "39.5.2 Résultats de transformations directes et conformes".
<Type Transfo : Similitude>
Reportez-vous à "39.5.3 Résultats de la transformation Similitude 3D".

39.5.2Résultats de transformations directes et conformes
SYS COORD
Résultats Transformation, page Position
Les résultats de la transformation entre les systèmes de référence géodésique WGS 1984 et local sont présentés pour chacun des paramètres calculés. Cet écran se compose des pages Position et Altitude. Les explications concernant les touches de fonctions fournies ci-après s'appliquent aux pages concernées, tel qu'indiqué.
CONT (F1)
Pour retourner à SYS COORD Etape 4 : Vérif Résidus.
ECHLE (F4) ou PPM (F4)
Disponible sur la page Position. Pour permuter entre la présentation de l'échelle effective et de la valeur en ppm pour l'<Echelle :>.
EMQ (F5) ou PARAM (F5)
Pour permuter entre les valeurs des erreurs moyennes quadratiques des paramètres et les valeurs calculées. Le nom de l'écran passe à SYS Coord Résultat Transformation rms en cas d'affichage de valeur d'emq.
PAGE (F6)

Option
Description
<Translat dX :>
Sortie
<Translat dY :>
Sortie
<Rotation :>
Sortie
Rotation de la transformation.
<Echelle :>
Sortie
Facteur d'échelle utilisé dans la transformation. Echelle effective ou ppm.
<Rot Orig X :>
Sortie
Position de l'origine de la rotation en direction X.
<Rot Orig Y :>
Sortie
Position de l'origine de la rotation en direction Y.
Etape suivante
PAGE (F6) permet de passer à la page Altitude. Reportez-vous à "SYS COORD Résultats Transformation, page Altitude".
SYS COORD
Résultats Transformation, page Altitude
Option
Description
<Pente en X :>
Sortie
Inclinaison de la transformation en direction X.
<Pente en Y :>
Sortie
Inclinaison de la transformation en direction Y.
<Décalage Alti :>
Sortie
Décalage altimétrique entre les datums WGS 1984 et local.
Etape suivante
CONT (F1) permet de revenir à SYS COORD Etape 4: Vérif Résidus.

39.5.3Résultats de la transformation Similitude 3D
SYS COORD
Résultats Transformation, page Paramètres
Les résultats de la transformation entre les systèmes de référence géodésique WGS 1984 et local sont présentés pour chacun des paramètres calculés. Cet écran se compose des pages Paramètres et Orig Rotatn. Les explications concernant les touches de fonctions fournies ci-après s'appliquent aux pages concernées, tel qu'indiqué.
CONT (F1)
Pour retourner à SYS COORD Etape 4 : Vérif Résidus.
Disponible sur la page Paramètres. Pour permuter entre la présentation de l'échelle effective et de la valeur en ppm pour l'<Echelle :>.
EMQ (F5) ou PARAM (F5)
Pour permuter entre les valeurs des erreurs moyennes quadratiques des paramètres et les valeurs calculées.
PAGE (F6)
Option
Description
<Translat dX :>
Sortie
<Translat dY :>
Sortie
<Translat dZ :>
Sortie
<Rotation X :>
Sortie

Etape suivante
PAGE (F6) permet de passer à la page Orig Rotatn. Reportez-vous à "SYS COORD Résultats Transformation, page Orig Rotatn".
SYS COORD
Résultats Transformation, page Orig Rotatn
Option
Description
<Modèle Transf :>
Sortie
Modèle de similitude 3D utilisé pour la transformation tel que défini dans SYS COORD Configuration, page Similitude 3D.
<Rot Orig X :>
Sortie
Disponible pour <Modèle Transf : Molodensky- Bad>. Position de l'origine de la rotation en direction X.
<Rot Orig Y :>
Sortie
Disponible pour <Modèle Transf : Molodensky- Bad>. Position de l'origine de la rotation en direction Y.
<Rot Orig Z :>
Sortie
Disponible pour <Modèle Transf : Molodensky- Bad>. La position de l'origine de la rotation suivant la direction Z.
Etape suivante
CONT (F1) permet de revenir à SYS COORD Etape 4: Vérif Résidus.
<Rotation Y :>
Sortie
Rotation autour de l'axe Y.
<Rotation Z :>
Sortie
Rotation autour de l'axe Z.
<Echelle :>
Sortie
Facteur d'échelle utilisé dans la transformation. Echelle effective ou ppm.

Détermination du système de coordonnées -
Par 1 point
TPS1200+ 933
40Détermination du système de coordonnées - Par 1 point
40.1Accès à la détermination de système de coordonnées -
localisation par un point
Description
1.
2.
Sélectionnez <Méthode : Par 1 point>.
3.
CONT (F1) pour accéder à SYS COORD Etape 1 : Choisir type de transfo.
SYS COORD
Etape 1 : Choisir type de transfo
CONT (F1)

Par 1 point
TPS1200+ 934
Option
Description
<Nom Transfo :>
Saisie utilisateur
Un nom unique pour le système de coordonnées. Le nom peut comporter jusqu'à 16 caractères et inclure des espaces.
<Type Transfo :>
Le type de transformation à utiliser lors de la détermination d'un système de coordonnées.
<Type Altitude :>
Le type d'altitudes à utiliser lors de la détermination d'un système de coordonnées.
Etape suivanteSI
ALORS
<Type Transfo : Directe>
CONT (F1) pour accéder à SYS COORD Etape 2 : Choisir les paramètres. Reportez-vous au paragraphe "40.2 Détermination du système de coordonnées - transformation directe".
<Type Transfo : Conforme>
CONT (F1) pour accéder à SYS COORD Etape 2 : Choisir les paramètres. Reportez-vous au paragraphe "40.3 Détermination du système de coordonnées - transformation conforme".
CONT (F1) pour accéder à SYS COORD Etape 2 : Choisir les paramètres. Reportez-vous à "40.4 Détermination du Système de Coordonnées - Transformation Similitude 3D".
)
Le terme de <Gisement :> est employé dans l'ensemble du présent chapitre. En effet, les calculs s'effectuant dans un système plan local, il n'est ici question que de <Gisement :>.

Par 1 point
TPS1200+ 935
40.2Détermination du système de coordonnées -
transformation directe
Description
1.
Reportez-vous à "40.1 Accès à la détermination de système de coordonnées - localisation par un point" pour accéder à SYS COORD Etape 1 : Choisir type de transfo.
2.
SYS COORD Etape 1 : Choisir type de transfo
<Type Transfo : Directe>
3.
CONT (F1) pour accéder à SYS COORD Etape 2 : Choisir les paramètres.
SYS COORD
CONT (F1)

Par 1 point
TPS1200+ 936
Option
Description
Liste de sélection
Etape suivante
CONT (F1) permet de passer à SYS COORD Etape 3 : Choisir Pt commun
SYS COORD
Etape 3 : Choisir Pt commun
CONT (F1)
LEVER (F5)
Disponible pour <Point Connu :> en surbrillance. Pour mesurer un point et l'enregistrer dans <Job Pts local :>.

Par 1 point
TPS1200+ 937
Option
Description
<Type Assoc :>
La façon de calculer les décalages horizontal et vertical de la transformation.
Pos & Alti
La position et la hauteur sont prises dans la même paire de points associés.
Plani
La position est prise d'une paire de points associés. La hauteur peut être prise dans une autre paire de points associés.
<Point WGS84 :>
Liste de sélection
L'ID du point de contrôle horizontal et/ou vertical peut être choisi dans <Jobt Pts WGS84 :>. Tous les points WGS 1984 de GESTION Données : Nom de Job peuvent être sélectionnés.
<Point Local :>
Liste de sélection
L'ID du point de contrôle horizontal et/ou vertical peut être choisi dans <Job Pts Local :>. Tous les points locaux de GESTION Données : Nom de Job peuvent être sélectionnés.
<Asso auto Alt :>
Oui ou Non
Disponible pour <Type Assoc : Plani>. Active la détermination de la translation verticale d'une paire séparée de points appariés.
Etape suivante
CONT (F1) permet de passer à SYS COORD Etape 4 : Détermin Rotation.

Par 1 point
TPS1200+ 938
SYS COORD
Etape 4 : Détermin Rotation
Cet écran contient des champs différents selon la <Méthode :> sélectionnée. Les explications relatives aux touches de fonctions figurant dans la suite s'appliquent tel qu'indiqué.
CONT (F1)
INV (F2)
Disponible pour <Méthode : 2 points WGS84> et <Méthode : Entré par util.>. Pour calculer un azimut entre deux points locaux. Reportez-vous à "40.5 Calcul de l'azimut théorique".
Description des champs communsChamp
Option
Description
<Méthode :>
Util WGS84 Nord, Entré par util., Angle Convergnce ou 2 points WGS84
Méthode de détermination de l'angle de rotation de la transformation.

Par 1 point
TPS1200+ 939
Pour <Méthode : Util WGS84 Nord>
Option
Description
<Rotation :>
Sortie
La transformation subira une rotation vers le nord tel que défini par le système de référence géodésique WGS 1984. Direction du nord : 0.00000o.
Pour <Méthode : Entré par util.>
Option
Description
<Rotation :>
Saisie utilisateur
Permet la saisie manuelle de l'orientation de la transformation ou son calcul dans SYS COORD Calcul nécessite Azimut.

Par 1 point
TPS1200+ 940
Pour <Méthode : Angle Convergnce>
GPS12_109acdbfeα
aSystème de coordonnées WGS 1984
bSystème de coordonnées local, <Syst Coord :>
cNord géographique
dNord planimétrique
ePoint sur le datum WGS 1984, <Point WGS84 :>
fMéridien
αAngle de convergence, <Rotation :>
Option
Description
<Syst. Coord. :>
Liste de sélection
Le système de coordonnées fournissant la direction du nord planimétrique dans la zone du point de contrôle utilisé pour la détermination du système de coordonnées locales. Tous les systèmes de coordonnées de Menu Principal : GESTION...Systèmes de Coordonnées peuvent être sélectionnés.
<Point WGS84 :>
Liste de sélection
Point WGS 1984 en lequel l'angle de convergence sera calculé. Tous les points du <Job Pts WGS84 :> sélectionnés dans SYS COORD Détermination de Syst de Coord peuvent être choisis.

Par 1 point
TPS1200+ 941
Pour <Méthode : 2 points WGS84>
GPS12_110aacdbbαβ
bSystème de coordonnées local
cLigne entre deux points WGS 1984.
dLigne entre deux points locaux
αAzimut entre deux points WGS 1984, <Azimut :>
βAzimut connu ou azimut entre deux points locaux, <Azmt Théo :>
<Rotation :>
Sortie
La rotation de la transformation définie comme étant égale à 0.00000o moins l'angle de convergence calculé. Ce champ est mis à jour en cas de modification dans < Syst Coord :> et <Point WGS84 :>.

Par 1 point
TPS1200+ 942
Option
Description
<Point 1 :>
Liste de sélection
Premier point à utiliser pour le calcul de l'<Azimut :>. Tous les points du <Job Pts WGS84 :> choisis dans SYS COORD Détermination de Syst de Coord peuvent être sélectionnés.
<Point 2 :>
Liste de sélection
Second point à utiliser pour le calcul de l'<Azimut :>. Tous les points du <Job Pts WGS84 :> choisis dans SYS COORD Détermination de Syst de Coord peuvent être sélectionnés.
<Gisement :>
Sortie
L'azimut calculé entre le <Point 1 :> et le <Point 2 :>.
<Azmt Théo :>
Saisie utilisateur
L'azimut théorique requis, calculé entre deux points locaux. Reportez-vous à "40.5 Calcul de l'azimut théorique".
<Rotation :>
Sortie
La rotation de la transformation calculée comme étant <Azmt Théo> moins <Azimut>. Ce champ est mis à jour en cas de modification du <Point 1 :>, du <Point 2 :> et de l'<Azmt Théo :>.
Etape suivante
CONT (F1) permet de passer à SYS COORD Etape 5 : Détermination Echelle.

Par 1 point
TPS1200+ 943
SYS COORD
Etape 5 : Détermination Echelle
Cet écran contient des champs différents selon la <Méthode :> sélectionnée. Les explications relatives aux touches de fonctions figurant dans la suite s'appliquent tel qu'indiqué. L'échelle est déterminée au moyen de la formule (r + h)/r où r est la distance entre le centre de l'ellipsoïde et le point WGS 1984 sélectionné dans SYS COORD Etape 3 : Choisir Pt commun, h étant la hauteur de ce point au-dessus de l'ellipsoïde WGS 1984.
CONT (F1)
Pour permuter entre la présentation de l'échelle effective et de la valeur ppm de l' <Echelle :>.
Option
Description
<Méthode :>
Entré par util., Pt connu WGS84 ou Alt connu WGS84
Méthode de détermination du facteur d'échelle de la transformation.

Par 1 point
TPS1200+ 944
Option
Description
<Echelle :>
Saisie utilisateur
Permet la saisie manuelle du facteur d'échelle.
Pour <Méthode : Pt connu WGS84>
Option
Description
<Point WGS84 :>
Liste de sélection
Point WGS 1984 en lequel le facteur d'échelle sera calculé. Le facteur d'échelle est calculé en utilisant l'altitude du point WGS 1984 connu.
Tous les points du <Job Pts WGS84 :> sélectionnés dans SYS COORD Détermination de Syst de Coord peuvent être choisis.
<Echelle :>
Sortie
Le facteur d'échelle calculé.

Par 1 point
TPS1200+ 945
Pour <Méthode : Alt connu WGS84>
Option
Description
<Alti connues :>
Saisie utilisateur
L'altitude WGS 1984 d'un point peut être saisie. Le facteur d'échelle est calculé à l'aide de cette altitude.
<Echelle :>
Sortie
Le facteur d'échelle calculé.
Etape suivante
SYS COORD
Etape 6 : Enreg Syst Coord
STOCK (F1)
Pour enregistrer le système de coordonnées dans la base DB-X, l'associer au <Job Pts WGS84 :> sélectionné dans SYS COORD Détermination de Syst de Coord et retourner dans le Menu Principal du TPS1200+.

Par 1 point
TPS1200+ 946
Option
Description
<Nom :>
Saisie utilisateur
<Translat dX :>
Sortie
<Translat dY :>
Sortie
<Rotation :>
Sortie
<Echelle :>
Sortie
Le facteur d'échelle de la transformation.
<Rot Orig X :>
Sortie
<Rot Orig Y :>
Sortie
Etape suivante
STOCK (F1) permet d'enregistrer le système de coordonnées et de revenir au Menu Principal du TPS1200+.

Par 1 point
TPS1200+ 947
40.3Détermination du système de coordonnées -
transformation conforme
40.3.1Transformation conforme
Description
1.
2.
<Type Transfo : Conforme>
3.
SYS COORD
CONT (F1)

Par 1 point
TPS1200+ 948
Option
Description
<Pré-Transfo :>
Liste de sélection
La pré-transformation à utiliser pour la transformation 3D préliminaire. Toutes les transformations 3D de GESTION Transformations peuvent être sélectionnées.
<Ellipsoïde :>
Liste de sélection
Sortie
<Projection :>
Liste de sélection
Liste de sélection
Etape suivante

Par 1 point
TPS1200+ 949
SYS COORD
CONT (F1)
LEVER (F5)
Disponible pour <Point Connu :> en surbrillance. Pour mesurer un point et l'enregistrer dans <Job Pts local:>.
Option
Description
<Type Assoc :>
La façon de calculer les décalages horizontal et vertical de la transformation.
3D
La position et la hauteur sont prises dans la même paire de points associés.
Plani
La position est prise d'une paire de points associés. La hauteur peut être prise dans une autre paire de points associés.

Par 1 point
TPS1200+ 950
Etape suivante
CONT (F1) permet de passer à SYS COORD Etape 4 : Détermin Rotation.
<Point WGS84 :>
Liste de sélection
L'ID du point de contrôle horizontal et/ou vertical peut être choisi dans <Jobt Pts WGS84 :>. Tous les points WGS 1984 de GESTION Données : Nom de Job peuvent être sélectionnés.
<Point Local :>
Liste de sélection
L'ID du point de contrôle horizontal et/ou vertical peut être choisi dans <Job Pts Local :>. Tous les points locaux de GESTION Données : Nom de Job peuvent être sélectionnés.
<Asso auto Alt :>
Oui ou Non
Disponible pour <Type Assoc : Plani>. Active la détermination de la translation en altimétrie à l'aide d'un couple séparé de points associés.

Par 1 point
TPS1200+ 951
SYS COORD
Etape 4 : Détermin Rotation
Cet écran contient des champs différents selon la <Méthode :> sélectionnée. Les explications relatives aux touches de fonctions figurant dans la suite s'appliquent tel qu'indiqué.
CONT (F1)
INV (F2)
Disponible pour <Méthode : 2 points WGS84> et <Méthode : Entré par util.>. Pour calculer un azimut entre deux points locaux. Reportez-vous à "40.5 Calcul de l'azimut théorique".
Option
Description
<Méthode :>
Util WGS84 Nord, Entré par util., Angle Convergnce ou 2 points WGS84
Méthode de détermination de l'angle de rotation de la transformation.

Par 1 point
TPS1200+ 952
Pour <Méthode : Util WGS84 Nord>
Option
Description
<Rotation :>
Sortie
La transformation subira une rotation vers le nord tel que défini par le système de référence géodésique WGS 1984. Direction du nord : 0.00000o.
Option
Description
<Rotation :>
Saisie utilisateur
Permet la saisie manuelle de l'orientation de la transformation ou son calcul dans SYS COORD Calcul nécessite Azimut.

Par 1 point
TPS1200+ 953
Pour <Méthode : Angle Convergnce>
GPS12_109acdbfeα
bSystème de coordonnées local, <Syst Coord :>
cNord géographique
dNord planimétrique
ePoint sur le datum WGS 1984, <Point WGS84 :>
fMéridien
αAngle de convergence, <Rotation :>
Option
Description
<Syst. Coord. :>
Liste de sélection
Le système de coordonnées fournissant la direction du nord planimétrique dans la zone du point de contrôle utilisé pour la détermination du système de coordonnées locales. Tous les systèmes de coordonnées de Menu Principal : GESTION...Systèmes de Coordonnées peuvent être sélectionnés.

Par 1 point
TPS1200+ 954
Pour <Méthode : 2 points WGS84>
GPS12_110aacdbbαβ
bSystème de coordonnées local
cLigne entre deux points WGS 1984.
dLigne entre deux points locaux
αAzimut entre deux points WGS 1984, <Azimut :>
βAzimut connu ou azimut entre deux points locaux, <Azmt Théo :>
<Point WGS84 :>
Liste de sélection
Point WGS 1984 en lequel l'angle de convergence sera calculé. Tous les points du <Job Pts WGS84 :> choisis dans SYS COORD Détermination de Syst de Coord peuvent être sélectionnés.
<Rotation :>
Sortie
La rotation de la transformation définie comme étant égale à 0.00000o moins l'angle de convergence calculé. Ce champ est mis à jour en cas de modification dans < Syst Coord :> et <Point WGS84 :>.

Par 1 point
TPS1200+ 955
Option
Description
<Point 1 :>
Liste de sélection
Premier point à utiliser pour le calcul de l'<Azimut :>. Tous les points du <Job Pts WGS84 :> choisis dans SYS COORD Détermination de Syst de Coord peuvent être sélectionnés.
<Point 2 :>
Liste de sélection
Second point à utiliser pour le calcul de l'<Azimut :>. Tous les points du <Job Pts WGS84 :> choisis dans SYS COORD Détermination de Syst de Coord peuvent être sélectionnés.
<Gisement :>
Sortie
L'azimut calculé entre le <Point 1 :> et le <Point 2 :>.
<Azmt Théo :>
Saisie utilisateur
L'azimut théorique requis, calculé entre deux points locaux. Reportez-vous au paragraphe "40.5 Calcul de l'azimut théorique".
<Rotation :>
Sortie
La rotation de la transformation calculée comme étant <Azmt Théo> moins <Azimut>. Ce champ est mis à jour en cas de modification du <Point 1 :>, du <Point 2 :> et de l'<Azmt Théo :>.
Etape suivante
CONT (F1) permet de passer à SYS COORD Etape 5 : Détermination Echelle.

Par 1 point
TPS1200+ 956
SYS COORD
Etape 5 : Détermination Echelle
Cet écran contient des champs différents selon la <Méthode :> sélectionnée. Les explications relatives aux touches de fonctions figurant dans la suite s'appliquent tel qu'indiqué. L'échelle est déterminée au moyen de la formule (r + h)/r où r est le rayon de l'ellipsoïde à la position du point WGS 1984 sélectionné dans SYS COORD Etape 3 : Choisir Pt commun, h étant la hauteur de ce point au-dessus de l'ellipsoïde local.
CONT (F1)
POS (F2)
Disponible pour <Méthode : Calc FE combiné>. Pour calculer le facteur d'échelle en planimétrie. Accède à SYS COORD Calcul facteur échelle POS. Reportez-vous à "40.3.2 Calcul du facteur d'échelle en planimétrie".
ALTI (F3)
Disponible pour <Méthode : Calc FE combiné>. Pour calculer le facteur d'échelle en altimétrie. Accède à SYS COORD Calcul facteur échelle Alti. Reportez-vous à "40.3.3 Calcul du facteur d'échelle en altimétrie".

Par 1 point
TPS1200+ 957
Option
Description
<Méthode :>
Entré par util. ou Calc FE combiné
La méthode par défaut de détermination du Facteur d'Echelle Combiné à utiliser dans le processus de transformation.
<FE Pos :>
Sortie
Disponible pour <Méthode : Calc FE combiné>. Le facteur d'échelle en planimétrie tel que calculé dans SYS COORD Calcul facteur échelle POS.
<FE Alti :>
Sortie
Disponible pour <Méthode : Calc FE combiné>. Le facteur d'échelle en altimétrie tel que calculé dans SYS COORD Calcul facteur échelle Alt.
<FE Combiné :>
Le facteur d'échelle combiné de la transformation.
Saisie utilisateur
Disponible pour <Méthode : Entré par util.>. Le facteur d'échelle peut être entré.
Sortie
Disponible pour <Méthode : Calc FE combiné>. Le produit du facteur d'échelle en planimétrie par le facteur d'échelle en altimétrie.
Etape suivante

Par 1 point
TPS1200+ 958
SYS COORD
STOCK (F1)
Option
Description
<Nom :>
Saisie utilisateur
<Translat dX :>
Sortie
<Translat dY :>
Sortie
<Rotation :>
Sortie
<Echelle :>
Sortie
Le facteur d'échelle de la transformation.
<Rot Orig X :>
Sortie
<Rot Orig Y :>
Sortie

Par 1 point
TPS1200+ 959
Etape suivante

Par 1 point
TPS1200+ 960
40.3.2Calcul du facteur d'échelle en planimétrie
Description
Cette option permet de calculer le facteur d'échelle en planimétrie. Il s'agit du facteur d'échelle en planimétrie au point choisi relativement à la projection utilisée.
Description
1.
2.
Sélectionnez <Type Transfo : Conforme>.
3.
Passez à SYS COORD Etape 5 : Détermination Echelle.
4.
Sélectionnez <Méthode : Calc FE combiné>.
5.
POS (F2) pour accéder à SYS COORD Calcul facteur échelle POS.

Par 1 point
TPS1200+ 961
SYS COORD
Calcul facteur échelle POS
CONT (F1)
Option
Description
<Méthode :>
La méthode de calcul du facteur d'échelle en planimétrie.
Entré par util.
Le facteur d'échelle en planimétrie peut être saisi manuellement.
Pt connu Local
Le facteur d'échelle en planimétrie est calculé à l'aide de la position d'un point local connu.

Par 1 point
TPS1200+ 962
Etape suivante
CONT (F1) permet de revenir à SYS COORD Etape 5 : Détermination Echelle.
<Point Local :>
Liste de sélection
Disponible pour <Méthode : Pt connu Local>. L'identifiant du point choisi dans le <Job Pts Local :> en lequel le facteur d'échelle en planimétrie est calculé en utilisant la projection sélectionnée dans SYS COORD Etape 2 : Choisir les paramètres. Tous les points locaux de GESTION Données : Nom de Job peuvent être sélectionnés.
<FE Pos :>
Le facteur d'échelle en planimétrie.
Saisie utilisateur
Disponible pour <Méthode : Entré par util.>. Pour saisir le facteur d'échelle en planimétrie.
Sortie
Disponible pour <Méthode : Pt connu Local>. Le facteur d'échelle en planimétrie calculé.

Par 1 point
TPS1200+ 963
40.3.3Calcul du facteur d'échelle en altimétrie
Description
Cette option permet de calculer le facteur d'échelle en altimétrie au point choisi.
Description
1.
2.
Sélectionnez <Type Transfo : Conforme>.
3.
Passez à SYS COORD Etape 5 : Détermination Echelle.
4.
Sélectionnez <Méthode : Calc FE combiné>.
5.
ALTI (F3) pour accéder à SYS COORD Calcul facteur échelle Alti.
SYS COORD
Calcul facteur échelle Alti
CONT (F1)

Par 1 point
TPS1200+ 964
Option
Description
<Méthode :>
La méthode de calcul du facteur d'échelle en altimétrie.
Entré par util.
Pt connu Local
Le facteur d'échelle en altimétrie est calculé à l'aide de l'altitude d'un point local connu.
Alti connue loca
Le facteur d'échelle en altimétrie est calculé en utilisant l'altitude connue d'un point local.
<Point Local :>
Liste de sélection
Disponible pour <Méthode : Pt connu Local>. L'identifiant du point choisi dans le <Job Pts Local :> en lequel le facteur d'échelle en altimétrie est calculé. Tous les points locaux de GESTION Données : Nom de Job peuvent être sélectionnés.
<Alti connues :>
Saisie utilisateur
Disponible pour <Méthode : Alti connue loca>. Une altitude locale connue.
<FE Alti :>
Le facteur d'échelle en altimétrie.
Saisie utilisateur
Disponible pour <Méthode : Entré par util.>. Pour saisir le facteur d'échelle en altimétrie.
Sortie
Disponible pour <Méthode : Pt connu Local> et <Méthode : Alti connue loca>. Le facteur d'échelle en altimétrie calculé.
Etape suivante
CONT (F1) permet de revenir à SYS COORD Etape 5 : Détermination Echelle.

Par 1 point
TPS1200+ 965
40.4Détermination du Système de Coordonnées -
Transformation Similitude 3D
Description
1.
2.
3.
SYS COORD
CONT (F1)

Par 1 point
TPS1200+ 966
Option
Description
<Ellipsoïde :>
Liste de sélection
Sortie
<Projection :>
Liste de sélection
Liste de sélection
<Modèle SCSP :>
Liste de sélection
Le modèle de SCSP à utiliser dans la transformation. Tous les modèles de SCSP de GESTION Modèles de SCSP peuvent être sélectionnés.
Etape suivante

Par 1 point
TPS1200+ 967
SYS COORD
CONT (F1)
LEVER (F5)
Pour mesurer un point et l'enregistrer dans <Job Pts local:>.
Option
Description
<Point WGS84 :>
Liste de sélection
L'identifiant du point de contrôle choisi dans le <Job Pts WGS84 :>. Tous les points WGS 1984 de GESTION Données : Nom de Job peuvent être sélectionnés.
<Point Local :>
Liste de sélection
L'identifiant du point de contrôle choisi dans le <Job Pts Local :>. Tous les points locaux de GESTION Données : Nom de Job peuvent être sélectionnés.

Par 1 point
TPS1200+ 968
Etape suivante
SYS COORD
STOCK (F1)
COORD (F2)
Pour présenter d'autres types de coordonnées.
<Alti locale :>
Util. Alt. Pt WGS84 ou
Util. Alt. Pt Loc
La source de l'information altimétrique à utiliser dans la transformation.

Par 1 point
TPS1200+ 969
Option
Description
<Translat dX :>
Sortie
<Translat dY :>
Sortie
<Translat dZ :>
Sortie
Etape suivante

Par 1 point
TPS1200+ 970
40.5Calcul de l'azimut théorique
Description
Disponible pour <Méthode : 2 points WGS84> et <Méthode : Entré par util.> dans SYS COORD Etape 4 : Détermin Rotation.
Cette option permet de choisir deux points locaux dans le <Job Pts Local :> sélectionné dans SYS COORD Détermination de Syst de Coord entre lesquels l'azimut théorique sera calculé. Cet azimut est ensuite utilisé avec un azimut calculé entre deux points WGS 1984 choisis dans le <Job Pts WGS84 :> sélectionné dans SYS COORD Détermination de Syst de Coord afin de calculer la rotation de la transformation.
L'azimut théorique calculé apparaît dans le champ <Azmt Théo :> pour la <Méthode : 2 points WGS84> et dans le champ de la <Rotation :> pour la <Méthode : Entré par util.> dans l'écran SYS COORD Etape 4 : Détermin Rotation.
Calcul de l'azimut
pas à pasEtape
Description
1.
2.
Sélectionnez <Type Transfo : Directe> ou <Type Transfo : Conforme>.
3.
Passez à SYS COORD Etape 4 : Détermin Rotation.
4.
Sélectionnez <Méthode : 2 points WGS84> ou <Méthode : Entré par util.>.
5.
INV (F2) pour accéder à SYS Coord Calcul nécessite Azimut.

Par 1 point
TPS1200+ 971
6.
SYS COORD Calcul nécessite Azimut
<De :> L'identifiant du premier point connu pour le calcul de l'azimut.
<A :> L'identifiant du second point connu pour le calcul de l'azimut.
Sélectionnez les points enregistrés dans le <Job Pts Local :>.
7.
CONT (F1) pour calculer l'azimut théorique et retourner à SYS COORD Etape 4 : Détermin Rotation.
Etape Description

Levé GPS TPS1200+ 972
41Levé GPS
41.1Programme d'application
Description
Levé GPS est un programme d'application utilisé avec la SmartStation. L'objectif principal de ce programme d'application est de permettre la mesure de points en mode GPS sans avoir à lancer le programme d'application Mise en station.
Accès
Sélectionnez Menu Principal : Programmes...Levé GPS.
OU
Pressez un raccourci-clavier configuré pour accéder à l'écran GPS TOPO Topo par GPS - début. Reportez-vous à "2.1 Raccourcis-clavier" pour de plus amples informations sur les raccourcis-clavier.
OU
OU
Appuyez sur PROG. Mettez Levé GPS en surbrillance. CONT(F1). Reportez-vous à "36.2 Accès au menu des programmes" pour des informations sur la touche PROG.

Propriétés des points de levé GPS
Les propriétés des points de levé GPS : Type
Propriété
Propriété
Classe
MESUR
NAV
Sous-classe
GPS Fixé
GPS Code seul
GPS Code seul
Source
Levé GPS
Levé GPS
Source d'instrument
GPS
GPS
GPS TOPO Topo par GPS
CONT (F1)
Pour accepter les modifications et accéder à l'écran suivant. Les paramètres retenus deviennent actifs.
SYSC (F6)
Pour sélectionner un autre système de coordonnées.

Option
Description
<Job :>
Liste de sélection
<Syst. Coord. :>
Sortie
<Liste Codes :>
Liste de sélection
Sortie
Les codes ont déjà été stockés dans le <Job :> sélectionné. Le nom de la liste de codes est affiché si les codes ont été copiés depuis une liste de codes de la RAM système. Si les codes n'ont pas été copiés à partir d'une liste de codes de la RAM système mais saisis manuellement, le nom du job actif est affiché.
<Jeu de config. :>
Liste de sélection
<Antenne :>
Sortie
L'ouverture de la liste de sélection permet l'accès à GESTION Antennes.
L'antenne par défaut est SmartAntenne.
Etape suivante
CONT (F1) permet d'accepter les modifications et de passer à GPS TOPO Topo par GPS.

GPS TOPO
Topo par GPS
page Lever
Aperçu général
Caractéristiques importantes de cet écran :
•Après avoir accédé à GPS TOPO Topo par GPS la SmartStation commute en mode GPS.
•Le masque d'affichage de GPS TOPO Topo par GPS est fixe et non configurable.
•La SmartAntenne est automatiquement activée lors de l'accès à cet écran. SmartAntenne peut être mis sous tension au préalable à la main en appuyant sur le bouton ON se trouvant sur le côté.
•Certaines icônes d'écran spécifiques à TPS deviennent spécifiques à GPS.
•La liaison radio GPS temps réel est automatiquement activée, si la configuration le prévoit.
•Le comportement d'occupation/d'enregistrement dépend des paramètres de configuration.

OCCUP (F1)
Pour démarrer l'enregistrement des observations statiques. L'icône passe du mode position au mode statique. (F1) permet de passer à STOP.
STOP (F1)
Pour terminer l'enregistrement des observations statiques, une fois que l'on a collecté assez de données. Si <STOP Auto : Oui> dans CONFIGURER Paramètres d'occupation, l'enregistrement d'observations statiques se termine automatiquement comme le définit le critère d'arrêt. L'icône de mode de positionnement passe à l'icône de mode itinérant. (F1) permet de passer à STOCK.
STOCK (F1)
Pour stocker le point mesuré. Si <STOCK Auto : Oui> dans CONFIGURER Paramètres d'occupation, le point mesuré est automatiquement stocké. (F1) permet de passer à OCCUP.
Il peut arriver qu'un point portant le même identifiant existe déjà dans le job. Si les codes et/ou les valeurs d'attributs du nouveau point et du point existant ne coïncident pas, un écran permettant leur correction vous est présenté. Reportez-vous à "8.6 Divergences de codes et d'attributs".

PAGE (F6)
SHIFT MOY (F2)
Pour contrôler les résidus sur la position moyennée. Disponible pour <Mode Moyenne : Moyenne> si plus d'un triplet de coordonnées mesuré a été enregistré pour un même point. Reportez-vous à "6.3.4 Page Moyenne".
SHIFT ABS (F2)
Pour contrôler les différences en valeur absolue entre les mesures. Disponible pour <Mode Moyenne : Diffs Absolues> si plus d'un triplet de coordonnées mesuré a été enregistré pour un même point. Reportez-vous à "6.3.4 Page Moyenne".
SHIFT CONCT (F3) et SHIFT DECNT (F3)
Pour composer le numéro de la station de référence configurée dans le jeu de configuration actif et raccrocher immédiatement à la fin du lever. Disponible pour GPS temps réel de type téléphone cellulaire numérique ou modem. Disponible pour <AutoConnect : Non> dans CONFIGURER Connexion GSM.
SHIFT INIT (F4)
Pour sélectionner une méthode d'initialisation et forcer une nouvelle initialisation. Disponible pour des jeux de configuration permettant des solutions fixes de phase.

Pour permuter entre l'entrée d'un id de point individuel différent du modèle d'identifiant défini et l'identifiant de point courant conforme au modèle d'identifiant. Reportez-vous à "16.1 Modèles d'identifiants". Champ
Option
Description
<Id Point :>
Saisie utilisateur
L'identifiant de points occupés manuellement. Le modèle d'identifiant de point configuré est utilisé. L'identifiant peut être modifié :
•Ecrasez l'identifiant existant pour démarrer une nouvelle séquence d'identifiants de points.
•Pour un identifiant de point individualisé indépendant du modèle d'identifiant. SHIFT INDIV(F5).SHIFT LIBRE (F5) permet de revenir à l'identifiant suivant du modèle d'identifiant configuré. Reportez-vous à "16.1 Modèles d'identifiants".
<Ht Instrument :>
Saisie utilisateur
La hauteur d'instrument actuelle. Le décalage de la SmartAntenne est automatiquement ajouté mais n'est pas affiché.
<CQ 3D :>
Sortie
La qualité courante des coordonnées 3D de la position calculée.

Etape suivante
GPS TOPO
Topo par GPS
page Code
Le paramétrage du champ <Codes thém. :> dans CONFIGURER Codage conditionne la disponibilité des champs et des touches de fonction. Reportez-vous à "8 Codage" pour de plus amples informations sur le codage.
Etape suivante
GPS TOPO
Topo par GPS
page Carte
La page Carte propose un affichage interactif des données. Reportez-vous à "35 Accessoire d'affichage interactif avec MapView" pour de plus amples informations sur les fonctions et les touches de fonction disponibles.
Etape suivante
<Tps à Point :>
Sortie
La durée écoulée entre le début et la fin de l'occupation du point.
<Positions RTK :>
Sortie
Le nombre de positions GPS temps réel pendant la période d'occupation du point.

41.2Gestion d'antennes
Description
•Les antennes Leica Geosystems sont prédéfinies par défaut et peuvent être sélectionnées dans une liste.
•Des antennes additionnelles peuvent être définies.
•Les antennes par défaut contiennent une élévation dépendant du modèle de correction.
•De nouveaux modèles de correction d'antenne peuvent être établis et transférés au récepteur au moyen de LGO.
Antenne par défaut
Toutes les antennes Leica Geosystems sont prises en charge. L'antenne par défaut est SmartAntenne.
Antenne active
Une antenne est toujours traitée comme antenne active.

41.2.2Accès à la gestion d'antennes
Accès
Sélectionnez Menu Principal : Programmes...Levé GPS.
Sur l'écran GPS TOPO Topo par GPS - début, mettez la liste de sélection pour <Antenne :> en surbrillance.
Ouvrez la liste de sélection pour accéder à GESTION Antennes.
OU
Sélectionnez Menu Principal : Programmes...Mise en Station.
Dans l'écran SETUP Configuration Station, pressez CONF (F2)
Ouvrez la liste de sélection pour accéder à GESTION Antennes.
GESTION
Antennes
CONT (F1)
Pour sélectionner l'antenne en surbrillance et retourner à l'écran précédent.
NOUV (F2)
Pour définir une nouvelle antenne. Reportez- vous à "41.2.3 Création d'une antenne".
EDIT (F3)
Pour modifier l'antenne en surbrillance. Il est impossible de modifier les antennes par défaut. Reportez-vous à "41.2.4 Edition d'une antenne".
SUPP (F4)
Pour supprimer l'antenne en surbrillance. Il est impossible de supprimer les antennes par défaut.

Etape suivanteSI une antenne
ALORS
mettez l'antenne requise en surbrillance.
CONT (F1) permet de fermer l'écran et retourne à l'écran à partir duquel on a accédé à GESTION Antennes.
est à créer
mettez l'antenne en surbrillance avec des caractéristiques de décalage similaires à celles requises pour la nouvelle antenne.
NOUV (F2) crée une antenne.
Reportez-vous à "41.2.3 Création d'une antenne".
est à modifier
mettez l'antenne requise en surbrillance.
EDIT (F3). Reportez-vous à "41.2.4 Edition d'une antenne".
SHIFT DEFT (F5)
Pour rappeler les antennes par défaut précédemment supprimées et réinitialiser les antennes par défaut sur les paramètres usine. Les antennes définies par l'utilisateur ne sont pas concernées.

41.2.3Création d'une antenne
Accès
Reportez vous à "41.2.2 Accès à la gestion d'antennes" pour accéder à la GESTION Antennes.
Création d'une antenne pas à pas
Description
1.
Sur l'écran GESTION Antennes, appuyez sur NOUV (F2).
2.
GESTION Nouv. Antenne, page Général
<Nom :> Un nom unique pour la nouvelle antenne.
<Excentre Hz :> Décalage horizontal du point de référence pour la mesure.
<Excentre V :> Décalage vertical du point de référence pour la mesure.
<DécalPhase L1 :> Décalage du centre de phase sur L1.
<DécalPhase L2 :> Décalage du centre de phase sur L2.
<Copie Corrections :> Permet de copier des corrections de l'antenne mise en surbrillance lorsque l'écran GESTION Nouv Antenne était ouvert.
Tous les décalages sont copiés de l'antenne mise en surbrillance lorsque l'écran GESTION Nouv Antenne était ouvert.
3.
PAGE (F6) pour accéder à GESTION Nouv Antenne, page IGS.
4.
GESTION Nouv. Antenne, page IGS
<Nom IGS :> Le nom de service GPS international de l'antenne (International GPS Service, IGS).
<No. Série :> Le numéro de série de l'antenne.

<N° Set Up :> Le numéro de mise en station de l'antenne. Il identifie le numéro de version du calibrage courant.
La combinaison de valeurs entrées ici fournit un identifiant standardisé unique pour l'antenne utilisée.
5.
STOCK (F1) enregistre les données de l'antenne et revient à la fenêtre GESTION Antennes.
Etape Description

41.2.4Edition d'une antenne
Accès
Reportez vous à "41.2.2 Accès à la gestion d'antennes" pour accéder à la GESTION Antennes.
Edition d'une antenne
pas à pasEtape
Description
1.
Mettez l'antenne à éditer en surbrillance dans GESTION Antennes.
2.
EDIT (F3) pour accéder à la page GESTION Modif. Antenne, Général.
3.
GESTION Modif Antenne
Les étapes suivantes sont toutes identiques à celles requises par la création d'une antenne. Tous les champs peuvent être édités à l'exception de ceux des antennes Leica par défaut.
Reportez-vous à "41.2.3 Création d'une antenne". Suivez les instructions à partir de l'étape 2.

41.2.5Hauteurs d'antenne
Plan de référence
mécanique
Description
Le plan de référence mécanique (Mechanical Reference Plane)
•constitue le plan de référence de mesure des hauteurs d'antenne.
•constitue le plan de référence des variations de centre de phase.
•varie en fonction des antennes.
GPS12154a
a)Le plan de référence mécanique est le dessous de l'insert métallique fileté.

Point Caché TPS1200+ 987
42Point Caché
Description
Les points cachés ne peuvent pas être mesurés directement par TPS. Ceci tient au fait qu'ils ne sont pas directement visibles.
•Un point caché peut être calculé à partir de mesures vers des prismes montés avec un espacement connu sur la mire, la longueur de cette dernière devant aussi être connue. Cette mire peut être tenue selon n'importe quel angle, tant qu'elle reste stationnaire pendant les mesures.
•Les mesures vers le point caché sont ensuite calculées, comme si ce dernier avait été observé directement. Ces mesures calculées peuvent aussi être enregistrées.
•La mire pour point caché peut comporter deux ou trois réflecteurs. Reportez-vous à "42.3 Configuration de Point caché" pour de plus amples informations sur la configuration de la mire.
•Une moyenne est calculée lorsqu'on utilise trois réflecteurs.
Mire pour point caché
Les réflecteurs de la mire pour point caché sont également appelés points auxiliaires après leur mesure.

TPS12_130d1d2d3132
1Réflecteur 1
2Réflecteur 2
3Réflecteur 3
d1Longueur de mire
d2Distance du réflecteur 1 au réflecteur 2
Propriétés des points cachés
Les propriétés enregistrées avec le point caché et les points auxiliaires sont : Type
Réflecteur n - point auxiliaire
Point Caché
Classe
MESUR
MESUR
Sous-classe
COGO
COGO
Source
Point Caché
Point Caché
Source d'instrument
TPS
TPS
Travaux nécessitant de recourir à des points cachés
Le programme d'application Point Caché peut être utilisé dans les cas suivants :
•Il peut être utilisé pour obtenir des coordonnées tridimensionnelles précises d'un point masqué par un obstacle, pour lequel une mesure directe depuis l'instrument est impossible.
•Détermination de la position et de l'altitude de lignes d'écoulement dans des regards de visite, sans avoir à mesurer depuis le rebord du regard jusqu'à la ligne d'écoulement ou

à estimer des corrections de défaut de verticalité du ruban et de décalage entre le rebord du regard et la position horizontale de la ligne d'écoulement.
•Détermination de cotes de retraits de coins de bâtiments pour des levers de détail, sans avoir à estimer des corrections angulaires (par rapport à un angle droit), avec ou sans mesure de distances au ruban.
•Mesures au-delà de surplombs, de contreforts et de colonnes pour la détermination de quantités dans le cas de travaux souterrains ou d'exploitations minières, sans avoir à estimer des corrections angulaires (par rapport à un angle droit), avec ou sans mesure de distances au ruban.
•Mesures de conduite de process industriel ou autres équipements dans des enceintes fermées
•Levers architecturaux détaillés dans le cadre de travaux de rénovation, de préservation culturelle ou de restauration
•En tout endroit où l'exécution de mesures précises impliquerait un nombre élevé de stations d'instrument pour des visées directes entre l'instrument et les points à mesurer.
)
Le programme Point Caché TPS ne génère pas de fichier journal.

42.2Accès à Point Caché
Accès
Sélectionnez Menu Principal : Programmes... Point Caché.
ou
Appuyez sur PROG. Mettez Point Caché en surbrillance. CONT (F1). Reportez-vous à "36.2 Accès au menu des programmes" pour des informations sur la touche PROG.
ou
Appuyez sur un raccourci-clavier configuré pour accéder à l'écran PT CACHE Début Point Caché. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
ou
PT CACHE
Début Point Caché
CONT (F1)
Pour accepter les modifications et passer à l'écran suivant. Les paramètres retenus deviennent actifs.
CONF (F2)
Pour configurer le programme d'application TPS Point caché. Reportez-vous à "42.3 Configuration de Point caché".
STAT (F3)

SYSC (F6)
Pour sélectionner un système de coordonnées différent. Champ
Option
Description
<Job :>
Liste de sélection
<Syst. Coord. :>
Sortie
<Liste Codes :>
Liste de sélection
Aucun code n'est enregistré dans le job sélectionné. Toutes les listes de codes de Menu Principal : GESTION...Listes Codes peuvent être sélectionnées.
Sortie
Les codes ont déjà été stockés dans le <Job :> sélectionné. Le nom de la liste de codes est affiché si les codes ont été copiés depuis une liste de codes de la RAM système. Le nom du job actif est en revanche affiché si les codes n'ont pas été copiés depuis une liste de codes de la RAM système mais saisis manuellement.
<Jeu de config. :>
Liste de sélection

Etape suivante
CONT (F1) accepte les modifications et accède à PT CACHE Mesure Réflecteur1.
<Réflecteur :>
Liste de sélection
<Constante Add :>
Sortie

42.3Configuration de Point caché
Accès
Sélectionnez Menu Principal : Programmes... Point Caché. Dans PT CACHE Début Point Caché, appuyez sur CONF (F2) pour accéder à PT CACHE Configuration.
ou
Appuyez sur PROG. Mettez TPS PT CACHE en surbrillance. CONT (F1). Dans PT CACHE Début Point Caché, appuyez sur CONF (F2) pour accéder à PT CACHE Configuration.
ou
Appuyez sur SHIFT CONF (F2) dans PT CACHE Mesure Réflecteur1.
PT CACHE
Configuration
CONT (F1)
MASQA (F3)
Pour modifier le masque d'affichage actuellement affiché dans ce champ. Accède à CONFIGURE Définition Masque Affichage n. Disponible lorsque <Masque AFF :> est en surbrillance. Reportez-vous à "16.2 Paramètres d'affichage".

SHIFT INFO (F6)
Pour afficher des informations concernant le nom du logiciel, le numéro de version, la date de la version, le copyright et le numéro de référence. Champ
Option
Description
<Masque AFF :>
Liste de sélection
Le masque d'affichage défini par l'utilisateur à présenter dans PT CACHE Mesure Réflecteur n. Tous les masques d'affichage du jeu de configuration actif définis dans CONFIGURE Paramètres Affichage peuvent être sélectionnés.
<Tolérance Mesure :>
Saisie utilisateur
Limite de la différence entre l'espacement saisi et mesuré des réflecteurs.
)Pour trois réflecteurs utilisés, limite pour un écart maximal des trois mesures.
<Supp. Points Aux :>
Oui ou Non
Les points auxiliaires sont supprimés lorsque le point caché est enregistré.
Les points auxiliaires sont le réflecteur 1, le réflecteur 2 et le réflecteur 3 de la mire pour point caché.
Le modèle ID Points auxiliaires est utilisé pour les points auxiliaires. Le modèle ID Points levés est utilisé pour le point caché calculé.
<Nb de Réflecteurs :>
2 ou 3
Deux ou trois réflecteurs sont utilisés sur la mire.

Etape suivante
CONT (F1) permet de retourner à l'écran depuis lequel l'accès à cet écran s'est effectué.
<Position Auto :>
Oui ou Non
Disponible pour <Nb de Réflecteurs : 3>. Le troisième réflecteur est visé automatiquement.
<Longueur Mire :>
Saisie utilisateur
Longueur totale de la mire pour point caché.
<Dist R1-R2 :>
Saisie utilisateur
Espacement entre les centres du réflecteur 1 et du réflecteur 2.
<Dist R1-R3:>
Saisie utilisateur
Disponible pour <Nb de Réflecteurs : 3>. Espacement entre les centres du réflecteur 1 et réflecteur 3. Le réflecteur 3 est situé entre le réflecteur 1 et le réflecteur 2.

42.4Mesure de points cachés
TPS12_127P1P0d1 d2d3132
d1Longueur de mire
Mesure de point caché pas à pasEtape
Description
1.
Reportez-vous à "42.2 Accès à Point Caché" PT CACHE Début Point Caché.
2.
CONF (F2) pour accéder à PT CACHE Configuration.
3.
PT CACHE Configuration
42.3
<Nb de Réflecteurs : 3>
Entrez les valeurs <Longueur Mire :>, <Dist R1-R2 :>, <Dist R1-R3 :>
4.
CONT (F1) permet d'accéder à PT CACHE Début Point caché.
5.
PT CACHE Début Point Caché

CONT (F1) permet d'accéder à PT CACHE Mesure réflecteur1.
6.
PT CACHE Mesure réflecteur 1, page Pt caché
<ID Pt Aux :> L'identifiant du point auxiliaire, le réflecteur monté sur la mire pour point caché. Le modèle ID Points auxiliaires est utilisé.
Les angles horizontal et vertical, la distance en pente et la dénivelée par rapport au réflecteur 1, le point auxiliaire, sont affichés.
<Longueur Mire:> La longueur de la mire peut être réglée avant l'affichage du résultat de point caché. La longueur de mire prend toujours en compte la distance R1-R2 pour 2 prismes et la distance R1-R3 pour 3 prismes.
au
paragraphe

)
35.5
)
SHIFT INDIV (F5) pour un identifiant de point individualisé indépendant du modèle d'identifiant. SHIFT LIBRE (F5) permet de revenir à l'identifiant suivant du modèle d'identifiant configuré.
16.2
7.
ALL (F1) mesure le réflecteur 1 et permet d'accéder à PT CACHE Mesure Réflecteur2.
8.
Répétez l'étape 7. pour le réflecteur 2 et pour le réflecteur 3.
)Après la mesure du dernier réflecteur de la mire pour point caché, on accède à la page PT CACHE Résultat point caché, page Résultat.
9.
PT CACHE Résultat point caché, page Résultat
<ID Point :> Le nom du point caché. Le modèle d'identifiant de point configuré est utilisé.
<Hz :>, <V :> et <Dist Pente :> Les angles horizontal et vertical calculés et la distance inclinée vers le point caché calculé. ----- est présenté si aucune information n'est disponible.
<Dénivelée :> L'écart altimétrique entre l'instrument et le point caché calculé. ----- est présenté si aucune information n'est disponible.
<Est :>, <Nord :> et <Alti. Otho :> Les coordonnées déterminées du point caché calculé. ----- est présenté si aucune information n'est disponible.
au
paragraphe

)
SUIV (F5) pour stocker le point caché et accéder à PT CACHE Mesure Réflecteur1.
)
16.2
10.
PAGE (F6) permet de passer à la page du Code.
11.
PT CACHE Résultat point caché, page Code
<ID Point :> Le nom du point caché. Le modèle d'identifiant de point configuré est utilisé.
<Code Point :> Le code thématique. Tous les codes du job peuvent être sélectionnés.
<Attribut n :> Les attributs pour le code thématique. Le comportement des champs dépend de leur définition dans la liste de codes.
12.
PAGE (F6) permet de passer à la page Carte.
13.
PT CACHE Résultat point caché, page Carte
35.6
Des distances mesurées sont indiquées par des flèches à trait plein.
14.
STOCK (F1) permet de stocker le point caché.
au
paragraphe

Test ou établissement de points cachés
pas à pasEtape
Description
1.
Mettez l'instrument en station et orientez-le dans une zone dégagée.
2.
Répétez les étapes 1. à 3. du paragraphe "Mesure de point caché pas à pas".
3.
Configurez la mire pour point caché.
42.3
4.
Mettez la pointe de la mire en position sur un repère directement visible depuis l'emplacement de l'instrument.
5.
Répétez les étapes 4. à 14. du paragraphe "Mesure de point caché pas à pas".
)Assurez-vous que la mire pour point caché ne bouge pas entre les mesures.
6.
PROG pour accéder aux programmes du TPS1200+.
7.
Programmes TPS1200+
Implantation pour accéder à IMPLANT Début Implantation
)
Assurez-vous que <Auto Position : 3D> est configurée dans IMPLANT Configuration, page Général.
8.
IMPLANT Début Implantation
CONT (F1) permet d'accéder à IMPLANT Implantation XX, page Implt
9.
IMPLANT Implantation XX, page Implt
Sélectionnez le point caché.

)
Les instruments motorisés se placent vers le point caché
au
paragraphe

Ligne de Référence TPS1200+ 1002
43Ligne de Référence
Description
Le programme d'application Ligne de Référence peut être utilisé pour implanter ou mesurer des points par rapport à une ligne de référence ou un arc de référence.
Tâches
L'applicatif de ligne de référence peut servir à accomplir les tâches suivantes :
•Mesurer vers une ligne/un arc, la position d'un point visé pouvant être calculée à partir de sa position relative par rapport à la ligne/l'arc de référence défini.
•Implanter par rapport à une ligne/un arc, un point cible étant connu et les instructions de localisation du point étant fournies par rapport à la ligne/à l'arc de référence.
•Implanter une grille par rapport à une ligne ou un arc de référence.
•Implanter par rapport à une ligne polygonale (polyligne). Reportez-vous à "43.8 Implantation par rapport à une polyligne".
Les autres fonctions disponibles comprennent :
•Le décalage horizontal ou vertical de la ligne ou de l'arc de référence. Le rayon de l'arc change en fonction du décalage horizontal.
•La translation de la ligne de référence par le biais de décalages parallèles ou sa rotation pour la faire coïncider avec des instructions d'implantation prédéfinies.
•La mesure et l'implantation de points sur des pentes liées à une ligne ou à un arc de référence.

Activation du programme
L'applicatif de ligne de référence est à activer via un code de licence. Reportez-vous à "28 Outils...Options Sécurité" pour des informations sur l'activation du programme d'application.
Types de point
Les lignes et les arcs de référence peuvent être créés à partir de points stockés dans les formats suivants :
•WGS1984 géographiques
•coordonnées planes locales.
Les altitudes et les positions sont toujours prises en compte. Les points doivent posséder des triplets de coordonnées complets.
Propriétés
de points mesurés
Les propriétés enregistrées avec les points implantés sont :
•Classe : MESUR
•Sous-classe : TPS
•Source : LigneRéf(Grille), LigneRéf(Mesure), LigneRéf(Implan) or LigneRéf (Poly)
Suppression de points
Un point utilisé pour définir une ligne ou un arc de référence peut être supprimé. Une ligne ou un arc de référence peut toujours être utilisé si un ou plusieurs des points le définissant ont été supprimés. Dans LIGNEREF Modifier Ligne de Référence et LIGNEREF Modifier Arc de Référence, le champ du point supprimé est présenté en grisé. Dans MapView, la ligne de référence est toujours affichée mais le ou les points supprimés ne le sont plus.

Terminologie
Point de référence :
L'expression de "point de référence" est utilisée dans le présent chapitre pour désigner le point depuis lequel le décalage perpendiculaire par rapport à la ligne ou à l'arc de référence est mesuré en direction de la cible. En d'autre termes, il s'agit du pied de la perpendiculaire. Reportez-vous au paragraphe "Définition d'une ligne/d'un arc de référence" et aux représentations graphiques pour des explications plus détaillées.
Point visé :
Le point théorique.
•Dans le cas de mesures par rapport à une ligne de référence, il s'agit du point possédant les coordonnées de la position actuelle et l'altitude théorique ou calculée.
•Dans le cas d'une implantation, il s'agit du point à implanter.
Point mesuré :
La position actuelle.
Définition
d'une ligne/d'un arc de référence
Une ligne de référence peut être définie de l'une des manières suivantes :
•par deux points connus
•par un point connu, un gisement, une distance et une pente
•Par un point connu, un gisement, une distance et un écart altimétrique
•Les polylignes peuvent être importées depuis un job DXF et sélectionnées dans une liste ou sur la page Carte. Reportez-vous à "43.8.1 Aperçu général".

TPS12_174d1d2P1P0P2
P1Point de début
P2Point de fin
d1Distance connue
d2Ecart altimétrique, ΔAlt
αGisement
βPente entre le point de début et le point de fin
Un arc de référence peut être défini de l'une des manières suivantes :
•par deux points connus et un rayon
•par trois points connus.

TPS12_175rP1P0P3P2
P1Point de début
P2Point de fin
P3Point connu
rRayon de l'arc
Définition de PM (abscisse)
Le PM (abscisse) du point initial d'une ligne ou d'un arc de référence peut être défini.
)
Il est possible de définir un arc qui présente un angle ouvert de plus de 180o.
Systèmes de coordonnées
Il est possible d'utiliser un système de coordonnées licite tout en ayant une partie ou la totalité de la ligne en dehors des limites de la projection ou du modèle de SCSP en cours d'utilisation.
Dans ces cas, les champs de sortie de tous les messages en rapport avec les différences de coordonnées entre les points à implanter et la position actuelle sont affichés par -----.
)
Le terme de <Gisement :> est employé dans l'ensemble du présent chapitre.
)
En décrivant des écrans dont le titre variera selon qu'un arc ou qu'une ligne a été choisi, les termes "ligne" et "arc" sont remplacés par XX.

Direction des valeurs
Le schéma suivant montre la direction des valeurs négatives ou positives pour les différences de distance et d'altitude entre le point visé et le point de référence pour les lignes de référence :
TPS12_176P1P2P3P3P4+ +- - P0
P1Point de début
P2Point de fin
P3Point visé
P4Point de référence

43.2Accès à Ligne de Référence
Accès
Sélectionnez Menu Principal : Programmes...Ligne de Référence.
ou
Appuyez sur PROG. Mettez Ligne de Référence en surbrillance. CONT (F1).
Reportez-vous à "36.2 Accès au menu des programmes" pour des informations sur la touche PROG.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran LIGNEREF Début Ligne/arc de réf.. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis- clavier.
ou
Écran du début
CONT (F1)
CONF (F2)
Pour configurer le programme d'application Ligne de Référence. Reportez-vous à "43.3 Configuration d'une ligne de référence".
STAT (F3)

SYSC (F6)
Pour sélectionner un système de coordonnées différent. Non disponible pour <Util SyCord Auto : Oui> paramétré dans CONFIGURE Options suppl. Mobile. Reportez-vous à "22.1.1 Configuration Temps Réel". Champ
Option
Description
<Job données :>
Liste de sélection
Les points d'origine à implanter de même que les lignes / arcs de référence sont stockés dans ce job. Tous les jobs de Menu Principal : GESTION...Jobs peuvent être sélectionnés.
<Job :>
Liste de sélection
Le job actif. Les polylignes sont stockées dans ce job. Tous les jobs de Menu Principal : GESTION...Jobs peuvent être sélectionnés. Les points occupés après implantation sont stockés dans ce job. Les points d'origine à implanter ne sont pas copiés dans ce job.
<Syst. Coord. :>
Sortie
Le système de coordonnées actuellement associé au <Job :> sélectionné. Non éditable pour <Util SyCord Auto : Oui> paramétré dans CONFIGURE Options suppl. Mobile. Reportez-vous à "22.1.1 Configuration Temps Réel".

<Liste Codes :>
Liste de sélection
Sortie
<Job MNT :>
Liste de sélection
Disponible pour < Alti : Util. Modèle MNT> dans LIGNEREF Configuration, page Alti. Pour sélectionner un MNT à implanter. Les altitudes sont alors implantées par rapport au MNT sélectionné.
<Jeu de config. :>
Liste de sélection
Le jeu de configuration actif. Tous les jeux de configuration de Menu Principal : GESTION...Jeux de Configuration peuvent être sélectionnés.
<Réflecteur:>
Liste de sélection
Le réflecteur actif. Tous les réflecteurs de Menu principal: Gestion...Réflecteurs peuvent être sélectionnés.
<Constante Add :>
Sortie

Etape suivanteSI l'applicatif de ligne de référence
ALORS
doit être ouvert
presser CONT(F1) permet d'accepter les modifications et d'accéder à l'applicatif de ligne de référence. Reportez-vous à "43.4 Configuration d'une ligne de référence".
est à configurer
CONF (F2). Reportez-vous à "43.3 Configuration d'une ligne de référence".

43.3Configuration d'une ligne de référence
Description
Cette procédure permet la définition d'options utilisées dans l'applicatif de ligne de référence. Les paramètres définis sont stockés au sein du jeu de configuration.
Description
1.
Reportez-vous à "43.2 Accès à Ligne de Référence" pour accéder à l'écran de début.
2.
Pressez CONF (F2) pour accéder à LIGNEREF Configuration.
La page Général
Cet écran se compose des pages Général, Ctrl, Alti, Polyligne et Journal. Les explications relatives aux touches de fonctions figurant dans la suite s'appliquent tel qu'indiqué.
CONT (F1)
MASQA (F3)
Pour modifier le masque d'affichage actuellement présenté. Accède à CONFIGURE Définition Masque Affichage. Disponible pour <Masque AFF :> en surbrillance sur la page Général. Reportez-vous à "16.2 Paramètres d'affichage".
PAGE (F6)
Pour passer à une autre page sur cet écran.

SHIFT INFO (F5)
Pour afficher des informations concernant le nom du programme d'application, le numéro de version, la date de la version, le copyright et le numéro d'article. Champ
Option
Description
<Orientation :>
La direction de référence à utiliser pour les points d'implantation. Les éléments d'implantation et l'affichage graphique présenté dans l'applicatif de ligne de référence sont basés sur cette sélection.
Vers Ligne/Arc
La direction d'orientation est parallèle à la ligne de référence ou à l'arc de référence.
Vers Station
La direction d'orientation va du point mesuré à la station de l'instrument.
De Station
La direction d'orientation va de la station de l'instrument au point mesuré.
Vers Flèche
La direction d'orientation va de la position actuelle au point à implanter. L'affichage graphique présente une flèche pointant dans la direction du point à implanter.
<Mode Implant. :>
La méthode d'implantation.

Polaire
Disponible pour <Orientation : De Station> ou <Orientation : Vers Station>. La distance horizontale et l'angle entre la position actuelle et le point à implanter, l'écart altimétrique tel que défini dans LIGNEREF Configuration, l'altitude du point à implanter et les distances de contrôle sont affichés.
Orthogonal
Les distances entre la position actuelle et le point à implanter (suivant la ligne d'orientation et perpendiculairement à celle-ci), l'écart altimétrique tel que défini dans LIGNEREF Configuration, l'altitude du point à implanter et les distances de contrôle sont affichés.
Guide Visuel
Sélection des guides visuels affichés durant l'implantation de points pour guider vers le point à implanter.
Off
Disponible sauf si <Orientation : Vers Flèche>. Aucun symbole ou graphique n'est affiché.
Flèches
Disponible sauf si <Orientation : Vers Flèche>. Des flèches sont affichées. Les flèches montrent la direction de la différence en distance entre la position actuelle et le point à implanter parallèlement et perpendiculairement à l'objet de référence.
Graphique
Un affichage graphique montre la station de l'instrument, la position actuelle et le point à implanter.

Flêches + Graph.
Les flèches et les graphiques sont affichés.
<Masque AFF :> Liste de sélec-
tion
Le masque d'affichage défini par l'utilisateur à
présenter dans LIGNEREF Points XX. Tous les
masques d'affichage du jeu de configuration actif
définis dans CONFIGURE Paramètres Affichage
peuvent être sélectionnés.
<Utiliser PM :>Oui ou Non Active l'utilisation de PM au sein de l'applicatif de
ligne de référence.
<Format PM :> Disponible pour <Utiliser PM : Oui>. Le format d'affi-
chage de tous les champs contenant des informa-
tions relatives au PM est sélectionné.
+123456.789 Format d'affichage par défaut du PM.
+123.4+56.789 Séparateur entre le chiffre des dizaines et celui des
centaines avec introduction d'un point décimal
supplémentaire.
+123+456.789 Séparateur entre le chiffre des centaines et celui des
milliers.
+1234+56.789 Séparateur entre le chiffre des dizaines et celui des
centaines.

Etape suivante
PAGE (F6) permet de passer à la page Contrôles.
La page Ctrl
)Les unités de distance <Int Ft/Inch (fi)>, <US Ft/Inch (ft)>, <Kilomètres (km)> et <US Miles (mi)> sont seulement prises en charge par le premier format PM. Tous les autres formats PM se limitent aux unités de base <Mètre (m)>, <Int Ft (fi)> et <US Ft (ft)>.
<Position Auto :>
2D
L'instrument se positionne horizontalement vers le point à implanter.
3D
L'instrument se positionne horizontalement et verticalement vers le point à implanter.
Off
L'instrument ne se positionne pas vers le point à implanter.
Champ
Option
Description
<Contrôle Pos :>
Oui ou Non
Permet de contrôler la différence de coordonnées horizontales entre le point implanté et le point à implanter. Si la <Limite Pos :> définie est dépassée, l'implantation peut être réitérée, sautée ou enregistrée.

Etape suivante
PAGE (F6) permet de passer à la page Alti.
<Limite Pos :>
Saisie utilisateur
Disponible pour <Contrôle Pos : Oui>. Définit la différence de coordonnées (horizontale) maximale acceptée lors du contrôle de position.
<Contrôle Alti :>
Oui ou Non
Permet de contrôler la différence verticale entre le point implanté et le point à implanter. Si la <Limite Alti :> définie est dépassée, l'implantation peut être réitérée, sautée ou enregistrée.
<Limite Alti :>
Saisie utilisateur
Disponible pour <Contrôle Alti : Oui>. Définit la différence de coordonnées (verticale) maximale acceptée lors du contrôle altimétrique.
<Bip proche Pt :>
Oui ou Non
L'instrument émet un signal sonore lorsque la distance radiale horizontale entre la position actuelle et le point à implanter est inférieure ou égale à celle définie dans <Dist du Pt :>.
<Dist du Pt :>
Saisie utilisateur
Disponible pour <Bip proche Pt : Oui>. La distance radiale horizontale entre la position actuelle et le point à implanter à laquelle un signal sonore devrait se faire entendre.

La page Alti
Option
Description
<Alti :>
Liste de sélection
Disponible si l'accès à cet écran s'est effectué depuis LIGNEREF Début Ligne/arc de réf.. Selon la tâche à accomplir, les paramètres contrôlent les fonctions suivantes :
•Lors d'une mesure par rapport à une ligne ou un arc, la valeur de l'écart altimétrique est déterminée et affichée durant la mesure des points.
•Lors de l'implantation par rapport à une ligne ou un arc ou de l'implantation de grille, la valeur altimétrique à implanter est affichée.
Util Ligne Réf
Les altitudes sont calculées le long de la ligne ou de l'arc de référence.
Util Pt Début
Les altitudes sont calculées par rapport à l'altitude du point initial.
Util modèle MNT
L'altitude d'implantation est calculée à partir du MNT utilisé.
Sortie
Disponible sauf si l'accès à cet écran s'est effectué depuis LIGNEREF Début Ligne/arc de réf..

Etape suivante
PAGE (F6) permet de passer à la page Polyligne.
La page Polyligne
<Modif Alti :>
Non
Le champ <Alti :> pour l'altitude de la position actuelle est affiché dans la page LIGNEREF Mesure Points, Ref XX, LIGNEREF Entrée valeurs décalages, LIGNEREF Implantation XX, Ref XX et la page LIGNEREF +yyy.yy +xxx.xx, IMPL. La valeur de < Alti :> ne peut être modifiée.
Oui
Le champ <Alti Projet :> dans LIGNEREF Mesure Points, page XX Réf, dans LIGNEREF Entrée valeurs décalages, dans LIGNEREF Implantation XX, page XX Réf, dans LIGNEREF +yyy.yy +xxx.xx, page Implan et dans LIGNEREF Résultats, page Général. L'altitude du projet est celle du point à implanter. La valeur initiale est comme configurée dans la champ <Alti :>. La valeur de <Alti Projet :> peut être modifiée.
Champ
Option
Description
<Points Impl :>
Liste de sélection
Définit le type de points horizontaux à implanter. Reportez-vous au paragraphe "43.8.4 Déroulement de l'implantation" pour une représentation graphique et une explication des abréviations.

PC, PT, PA
Seuls ces points clés horizontaux sont calculés pour l'implantation, sautant les points de rayon et les points médians des arcs de même que le point de bissection sur les lignes.
PC, PT, PA, PB
Seuls ces points clés horizontaux sont calculés pour l'implantation, sautant le point de rayon et le point médian de tous les arcs.
PC, PT, PA, PR, PM
Seuls ces points clés horizontaux sont calculés pour l'implantation, sautant le point de bissection.
ALL
Tous les points clés horizontaux sont disponibles pour l'implantation. Reportez-vous au paragraphe "43.8.4 Déroulement de l'implantation" pour la liste de tous les points clés.
<Incrémt Auto :>
Définit le comportement du stationnement après le stockage d'un point.
<Aucun :>
Ne modifie pas la station après le stockage d'un point.
Précédent
Traite le point suivant en amont après chaque point implanté enregistré.
Suivant
Traite le point suivant en aval après chaque point implanté enregistré.
<Tangent Réf :>
Arrière ou Avant
Définit la tangente à utiliser lors de l'implantation d'éléments dans des zones vides.

Etape suivante
La page Journal
<Densifier Arc :>
Oui ou Non
Option permettant d'utiliser un incrément différent pour la station le long d'une courbe.
<Petit Rayon :>
Saisie utilisateur
Disponible pour <Densifier Arc : Oui>. Définit la valeur seuil d'une courbe à faible rayon ; une courbe d'un rayon inférieur à cette valeur utilise l'incrément défini dans le champ suivant.
<Inc Courb :>
Saisie utilisateur
Disponible pour <Densifier Arc : Oui>. Incrément à utiliser pour la station le long de la courbe à faible rayon.
Champ
Option
Description
<Fich Journal :>
Oui ou Non

Etape suivante
CONT (F1) retourne à l'écran depuis lequel l'accès à cet écran s'est effectué.
<Nom Fich :>
Liste de sélection
<Fich. Format :>
Liste de sélection

43.4Configuration d'une ligne de référence
43.4.1Entrée manuelle de ligne ou d'arc de référence
)
Ce paragraphe ne s'applique pas à l'implantation par rapport à des polylignes.
Description
•Une ligne ou un arc de référence peut être défini par l'entrée manuelle de paramètres connus.
•La ligne/l'arc est temporaire et n'est pas stocké lorsque le programme est quitté ou fermé.
Description
1.
2.
Pressez CONT (F1) pour accéder à LIGNEREF Menu Référence.
3.
LIGNEREF Menu Référence
Cet écran permet de définir la tâche à accomplir.
Mesure sur Ligne ou Mesure sur Arc : Calcule les coordonnées d'un point à partir de sa position par rapport à la ligne/à l'arc.
Implantation sur Ligne ou Implantation sur Arc : Permet d'implanter des points par rapport à la ligne/l'arc de référence.
Grille sur Ligne ou Grille sur Arc : Permet d'implanter un quadrillage par rapport à la ligne/l'arc de référence.
4.
Pressez CONT (F1) pour accéder à LIGNEREF Choisir ligne de référence.
5.
LIGNEREF Choisir ligne de référence, page Référence.
Sélectionnez <Réf à Util. : Entrée manuelle>.

La page Référence
•Cet écran comprend la page Référence et la page Carte. Les explications relatives aux touches de fonctions figurant dans la suite s'appliquent tel qu'indiqué. Les champs disponibles dépendent des options sélectionnées pour la tâche à accomplir et la <Méthode :> sur cet écran.
•Il est possible, pour tous les champs de points, d'utiliser l'affichage interactif MapView de la page Carte pour sélectionner le point requis. Reportez-vous à "35 Accessoire d'affichage interactif avec MapView" pour des informations sur les fonctions et les touches de fonction disponibles.
CONT (F1)
PENTE (F3)
Pour définir une pente à partir d'une ligne ou d'un arc de référence. Des valeurs de déblai/remblai rapportées à la pente peuvent alors être affichées lors de mesures effectuées le long de la ligne ou de l'arc de référence.
DECAL (F4)
Pour définir des décalages horizontal et vertical, translations et rotations sur la ligne de référence définie ou pour définir des décalages horizontal et vertical sur un arc de référence défini.
LEVER (F5)
Disponible pour <Réf à Util. : Entrée manuelle> lorsqu'un champ de point est en surbrillance. Pour mesurer un point.
PAGE (F6)

SHIFT CONF (F2)
Pour configurer la ligne ou l'arc de référence.
<Méthode :> La méthode de définition de la ligne ou de l'arc de référence.
• Pour une tâche de type XX sur Ligne
2 Points Utilisation de deux points connus pour définir la ligne
de référence.
Pt/Gis/Dst/
Pente
Définition de la ligne de référence avec un point
connu, une distance, un gisement et la pente de la
ligne.
Pt/Gis/Dst/ΔHt Identique à la méthode précédente hormis le fait que
l'écart altimétrique remplace la pente.
• Pour une tâche de type XX sur Arc
3 Points Utilisation de trois points connus pour définir l'arc de
référence.
2 Points/
Rayons
Définit l'arc de référence avec deux points et un
rayon connus.
<Pt Début :> Liste de sélec-
tion
Le point initial de la ligne ou de l'arc de référence.
Tous les points de LIGNEREF Données : Nom de
Job peuvent être sélectionnés.

<Deuxième Pt :>
Liste de sélection
Disponible pour <Méthode : 3 Points>. Le deuxième point de l'arc de référence. Tous les points de LIGNEREF Données : Nom de Job peuvent être sélectionnés.
<Pt Fin :>
Liste de sélection
Disponible pour <Méthode : 2 Points>, <Méthode : 3 Points> et <Méthode : 2 Points/Rayons>. Le point final de la ligne ou de l'arc de référence. Tous les points de LIGNEREF Données : Nom de Job peuvent être sélectionnés.
<Log ligne :>
Sortie
Disponible pour <Ref à Util : Entrée manuelle> avec <Méthode : 2 Points>.
La distance horizontale en projection entre le <Pt Début :> et le <Pt Fin :> de la ligne.
----- est affiché si la distance ne peut pas être calculée.
<Gisement :>
Saisie utilisateur
Disponible pour <Méthode : Pt/Gis/Dst/Pente> et <Méthode : Pt/Gis/Dst/ΔHt>. Le gisement de la ligne de référence.
<Dist H :>
Saisie utilisateur
Disponible pour <Méthode : Pt/Gis/Dst/Pente> et <Méthode : Pt/Gis/Dst/ΔHt>. La distance horizontale du point de départ au point final de la ligne de référence.

Etape suivante
<Pente :>
Saisie utilisateur
Disponible pour <Méthode : Pt/Gis/Dst/Pente>. La pente de la ligne de référence entre son point initial et son point final.
<Δ Hauteur :>
Saisie utilisateur
Disponible pour <Méthode : Pt/Gis/Dst/ΔHt>. L'écart altimétrique entre le point initial et le point final de la ligne de référence.
<Rayon :>
Saisie utilisateur
Disponible pour <Méthode : 2 Points/Rayons>. Le rayon de l'arc de référence.
<ArcDist :>
Sortie
La distance horizontale en projection le long de l'arc entre le <Point Début :> et <Point Fin :> de l'arc. - ---- est affiché si la distance ne peut pas être calculée.
----- est affiché si la distance ne peut pas être calculée.

La page Carte
La page Carte propose un affichage interactif des données. Reportez-vous à "35 Accessoire d'affichage interactif avec MapView" pour des informations sur les fonctions et les touches de fonction disponibles.
Etape suivanteSI la tâche sélectionnée est
ALORS
Mesure sur Ligne/Arc
CONT(F1) permet d'accepter les modifications et d'accéder à LIGNEREF Mesure Points. Reportez-vous à "43.5 Mesure par rapport à Ligne/Arc de Référence".
Implantation sur Ligne/Arc
CONT (F1) permet d'accepter les modifications et d'accéder à LIGNEREF Entrée valeurs décalages. Reportez-vous à "43.6 Implantation par rapport à une ligne/un arc de référence".
Grille sur Ligne/Arc
CONT(F1) permet d'accepter les modifications et d'accéder à LIGNEREF Grille. Reportez-vous à "43.7 Implantation d'une grille par rapport à une ligne/un arc de référence".
Implantation sur Polyligne
CONT (F1) permet d'accepter les modifications et d'accéder à LIGNEREF Choisir Polyligne. Reportez-vous à "43.8 Implantation par rapport à une polyligne".

43.4.2Sélection d'une ligne ou d'un arc de référence existant depuis un job
)
Description
•Les lignes/arcs de référence peuvent être créés, modifiés, enregistrés et supprimés dans le <Job données :>.
Description
1.
2.
3.
Cet écran permet de définir la tâche à accomplir. Pour une description des tâches, reportez vous au paragraphe "43.4.1 Entrée manuelle de ligne ou d'arc de référence".
Sélectionnez une tâche, Implantation sur Polyligne exceptée.
4.
5.
Sélectionnez <Réf à Util. : Depuis Job>.
La page Référence
Cet écran comprend la page Référence et la page Carte. Les explications concernant les touches de fonctions et les champs sont identiques à celles fournies pour l'entrée manuelle de ligne de référence. Tous les champs de définition de ligne sont des champs d'affichage. Les autres sont décrits ci-dessous.
Les champs présentés dépendent :

•de la tâche sélectionnée dans LIGNEREF Menu Référence
ET
•de l'option retenue pour la <Méthode :> dans LIGNEREF Nouvelle Ligne / Nouvel Arc de Référence.
Reportez-vous à "Création d'une ligne/d'un arc de référence pas à pas".
Option
Description
<Ligne Réf :>
Liste de sélection
Disponible pour les tâches XX sur Ligne dans LIGNEREF Menu Référence. La ligne de référence à utiliser. Accède à LIGNEREF Gestion Lignes Référence.
<Arc Réf. :>
Liste de sélection
Disponible pour les tâches XX sur Arc dans LIGNEREF Menu Référence. L'arc de référence à utiliser. Accède à LIGNEREF Gestion Arcs Référence.
Etape suivante
La page Carte
La page Carte propose un affichage interactif des données. La ligne ou l'arc de référence peut être visualisé mais non défini au moyen de cette page. Reportez-vous à "35 Accessoire d'affichage interactif avec MapView" pour des informations sur les fonctions et les touches de fonction disponibles.

Etape suivanteSI
ALORS
la ligne ou l'arc de référence requis est à créer, à modifier ou à sélectionner
mettez <Ligne Réf. :> ou < Arc Réf. :> en surbrillance et pressez ENTER pour accéder à LIGNEREF Gestion XX Référence.
la ligne ou l'arc de référence requis a été sélectionné
•pour la tâche de Mesure sur XX :
CONT (F1) permet d'accéder à LIGNEREF Mesure Points, page XX Réf. Reportez-vous à "43.5 Mesure par rapport à Ligne/Arc de Référence".
•pour la tâche d'Implantation sur XX :
CONT (F1) permet d'accéder à LIGNEREF Entrée valeurs décalages. Reportez-vous à "43.6 Implantation par rapport à une ligne/un arc de référence".
•pour la tâche de Grille sur XX :
CONT (F1) permet d'accéder à LIGNEREF Grille. Reportez-vous à "43.7 Implantation d'une grille par rapport à une ligne/un arc de référence".
des décalages sont à définir
Pressez DECAL (F4) pour accéder à LIGNEREF Définition Décalages.

Gestion
de lignes de référence
Le nom de l'écran sera soit LIGNEREF Gestion Lignes Référence pour les tâches XX sur
Ligne soit LIGNEREF Gestion Arcs Référence pour les tâches XX sur Arc. Hormis le nom
de l'écran, la présentation et les fonctions affectées aux touches programmables sont iden-
tiques.
Description des colonnes
CONT (F1)
Pour sélectionner la ligne ou l'arc de référence en surbrillance et retourner à l'écran depuis
lequel l'accès à cet écran s'est effectué.
NOUV (F2)
Pour créer une ligne ou un arc de référence. Reportez-vous à "Création d'une ligne/d'un arc
de référence pas à pas".
EDIT (F3)
Pour modifier une ligne ou un arc de référence.
Reportez-vous à "Edition d'une ligne/d'un arc
de référence pas à pas".
SUPP (F4)
Pour supprimer une ligne ou un arc de référen-
ce.
Colonne Description
Nom Nom de tous les arcs/lignes de référence disponibles dans <Job données :>.
Date Date de création de la ligne ou de l'arc de référence.

Etape suivanteSI une ligne ou un arc de référence
ALORS
mettez la ligne ou l'arc de référence requis en surbrillance.
CONT (F1) permet de fermer l'écran et de retourner à LIGNEREF Choisir ligne de référence.
est à créer
NOUV (F2). Reportez-vous à "Création d'une ligne/d'un arc de référence pas à pas".
est à modifier
mettez la ligne/l'arc de référence en surbrillance et pressez (F3) EDIT. Reportez-vous à "Edition d'une ligne/d'un arc de référence pas à pas".
Création
d'une ligne/d'un arc de référence pas à pas
Description
1.
Reportez-vous au paragraphe "43.2 Accès à Ligne de Référence" pour accéder à LIGNEREF Début Ligne/arc de réf..
2.
3.
43.4.1

4.
Pressez CONT (F1) pour accéder à LIGNEREF Choisir ligne de référence, page Référence.
5.
Sélectionnez <Réf à Util. : Depuis Job>.
6.
mettez <Ligne Réf. :> ou < Arc Réf. :> en surbrillance et pressez ENTER pour accéder à LIGNEREF Gestion XX Référence.
7.
Pressez NOUV (F2) pour accéder à LIGNEREF Nouvelle Ligne / Nouvel Arc de Référence, page Entrée.
8.
LIGNEREF Nouvelle Ligne / Nouvel Arc de Référence, page Entrée
43.4.1
<Id Réf :> L'identifiant de la nouvelle ligne ou du nouvel arc de référence.
Les autres champs disponibles dépendent de l'option retenue dans LIGNEREF Menu Référence et de la <Méthode :> sélectionnée sur cet écran.
•Pour une tâche de type XX sur Ligne
au
paragraphe

<Méthode :> La méthode de définition de la ligne de référence. <Méthode : 2 Points> Utilisation de deux points connus pour définir la ligne de référence. <Méthode : Pt/Gis/Dst/Pente> Définition de la ligne de référence via un point connu, une distance, un gisement et la pente de la ligne. <Méthode : Pt/Gis/Dst/ΔHt> est la même que ci-dessus mais la différence d'altitude est utilisée à la place de la pente.
<Log Ligne :> Disponible pour <Méthode : 2 Points>. La distance horizontale en projection entre le <Pt Début :> et le <Pt Fin :> de la ligne. ----- est affiché si la distance ne peut pas être calculée.
•Pour une tâche de type XX sur Arc
<Méthode :> La méthode de définition de l'arc de référence. <Méthode : 3 Points> Utilisation de trois points connus pour définir l'arc de référence. <Méthode : 2 Points/Rayon> Définit l'arc de référence via deux points et un rayon connus.
<Arc Dist :> La distance planimétrique horizontale le long de l'arc entre le <Pt Début :> et le <Pt Fin : > de l'arc. ----- est affiché si la distance ne peut pas être calculée.
Choisissez la méthode de définition d'une ligne ou d'un arc de référence et entrez les paramètres appropriés.
au
paragraphe

)
LEVER (F5) disponible pour <Pt Début :>, <Deuxième Pt :> et <Pt Fin :>. Pour mesurer un point connu.
)
35
9.
Pressez PAGE (F6) pour accéder à LIGNEREF Nouvelle Ligne / Nouvel Arc de Référence, page Carte.
10.
LIGNEREF Nouvelle Ligne / Nouvel Arc de Référence, page Carte
35.5
MapView présente la ligne ou l'arc de référence en trait plein.
11.
Pressez STOCK (F1) pour stocker les modifications et retourner à LIGNEREF Gestion XX Référence.
au
paragraphe

Edition
d'une ligne/d'un arc de référence pas à pasEtape
Description
1.
Reportez-vous au paragraphe "43.4.2 Sélection d'une ligne ou d'un arc de référence existant depuis un job" pour accéder à LIGNEREF Gestion XX Référence.
2.
Pressez (F3) EDIT pour accéder à LIGNEREF Modifier XX Référence, page Entrée.
3.
Les étapes suivantes sont toutes identiques à celles requises pour la création d'une nouvelle ligne ou d'un nouvel arc de référence ; les différences suivantes sont toutefois à noter :
•Tous les champs sont des champs de sortie hormis <Id Réf :>.
•LEVER (F5) n'est pas disponible.
•Une représentation graphique est donnée. Reportez-vous à "35 Accessoire d'affichage interactif avec MapView" pour des informations sur les fonctions et les touches de fonction disponibles.
Reportez-vous à "Création d'une ligne/d'un arc de référence pas à pas". Suivez les instructions fournies, à partir de l'étape 8.

43.4.3Définition de décalages par rapport à une ligne/un arc de référence
)
Description
Une ligne de référence peut être décalée, translatée et pivotée, un arc de référence ne peut être que décalé.
Description
1.
2.
3.
4.
5.
Pressez DECAL (F4) pour accéder à LIGNEREF Définition Décalages.

TPS12_177d2d3d1P1P1bP1aP1cP2aP2P2bP2cP2dP0
Décalages de ligne de référence
P1Point de début
P2Point de fin
P1aPoint de début avec <Décal Alti :>
P2aPoint de fin avec <Décal Alti :>
P1bPoint de début avec
<Décal. Long :>
P2bPoint de fin avec <Décal. Long :>
P1cPoint de début avec
<Décal Trans :>
P2cPoint de fin avec <Décal Trans :>
P2dPoint de fin avec <Rotat. Ligne :>
d1<Décal. Alti :>
d2<Décal. Long :>
d3<Décal. Trans :>
α<Rotat. Ligne :>

TPS12_178d1P1bP2aP2P2br1r2P1ad2P1P0
Décalages d'arc de référence
P1Point de début
P2Point de fin
P1aPoint de début avec <Décal Alti :>
P2aPoint de fin avec <Décal Alti :>
P1bPoint de début avec <Décal. Arc :>
P2bPoint de fin avec <Décal. Arc :>
d1<Décal. Alti :>
d2<Décal. Arc :>
r1Rayon avant décalage
r2Rayon après décalage
Définition des décalages
Cet écran comprend des champs différents suivant l'option retenue pour <Alti :> dans LIGNEREF Configuration, page Alti et la tâche sélectionnée.
CONT (F1)
Pour confirmer les sélections et revenir à l'écran précédent.
SHIFT CONF (F2)
Pour configurer la ligne ou l'arc de référence. Reportez-vous à "43.3 Configuration d'une ligne de référence".

Option
Description
<Décal. Long :> ou <Décal. Arc :>
Saisie utilisateur
Décalage horizontal (vers la droite ou vers la gauche) de la ligne ou de l'arc de référence.
)Lorsqu'un décalage est appliqué à un arc, le rayon de ce dernier s'en trouve modifié.
<Décal. Trans :>
Saisie utilisateur
Disponible pour XX/Lign sauf en cas de sélection de <Alti : Util Ligne Réf> dans LIGNEREF Configuration, page Alti. Translation horizontale de la ligne de référence, vers l'avant ou vers l'arrière.
<Décal. Alti :>
Saisie utilisateur
Disponible pour <Alti : Util Pt Début> et <Alti : Util Ligne Réf>. Le décalage vertical de la ligne ou de l'arc de référence.
<Décalage MNT :>
Saisie utilisateur
Disponible pour <Alti : Util modèle MNT>. Le décalage altimétrique du MNT.
<Rotat. Ligne :>
Saisie utilisateur
Disponible pour XX/Lign sauf en cas de sélection de <Alti : Util Ligne Réf> dans LIGNEREF Configuration, page Alti. Angle de rotation de la ligne de référence.
Etape suivante
CONT (F1) permet de fermer l'écran et de retourner à LIGNEREF Choisir ligne de référence.

43.4.4Définition de la pente par rapport à une ligne/un arc de référence
)
Description
•Il est possible de mesurer et d'implanter des points sur des pentes liées à une ligne ou à un arc de référence. Une pente peut être définie et des valeurs de déblai/remblai peuvent alors être affichées lors de mesures effectuées par rapport à la ligne ou à l'arc de référence. La pente est un plan défini à partir de la ligne ou de l'arc de référence dont il couvre l'intégralité.
•Les pentes peuvent être utilisées lors de mesures par rapport à une ligne ou un arc de référence, de l'implantation d'un point par rapport à une ligne ou un arc de référence ou de l'implantation d'une grille par rapport à une ligne ou un arc de référence.
Description
1.
2.
3.
4.
5.
PENTE (F3) pour accéder à LIGNEREF Définir Pente.

Etape 1)
Activation
de la méthode PenteEtape
Description
1.
Assurez-vous d'avoir sélectionné <Util Pente : Oui>.
Etape 2)
Définition
des paramètres de penteEtape
Description
1.
Définition du type de pente.
Définit <Type Pente: Vers Bas Gauche> crée un plan descendant qui s'étend à gauche de la ligne/l'arc de référence défini.
Définit <Type Pente: Vers Bas Droite> crée un plan descendant qui s'étend à droite de la ligne/l'arc de référence défini.
Définit <Type Pente: Vers Haut Gauche> crée un plan ascendant qui s'étend à gauche de la ligne/l'arc de référence défini.
Définit <Type Pente: Vers Haut Droite> crée un plan ascendant qui s'étend à droite de la ligne/l'arc de référence défini.

Etape 3)
Définition
de tous décalages nécessaires
2.
Définition de l'amplitude de la pente.
L'inclinaison de la pente est définie par la valeur. Les unités pour la valeur de la pente sont définies dans Configurer /Unités & Formats.
Etape Description
Etape
Description
1.
La pente est toujours définie comme partant d'une ’ligne pivot’.
Le décalage de la ligne pivot par rapport à la ligne/l'arc de référence peut être horizontal ou vertical. La direction de la ligne ou de l'arc de référence est toujours défini à partir du point de début. Les décalages sont rapportés à la direction de la ligne/l'arc de référence
Quand Exc Hz =0 et Exc V=0, la ligne pivot est la ligne/l'arc de référence.

Etape 4)
Définition
du masque d'affichageEtape
Description
1.
Pressez MASQA (F3) dans l'écran Définir Pente pour accéder aux paramètres de masque d'affichage
Ce masque est disponible avec la méthode Pente. Il peut être configuré par l'utilisateur et décrit la position courante du réflecteur par rapport à la pente définie et à la ligne/l'arc de référence défini.
Etape 4)
Mesure des points
Etape Description
Etape
Description
1.
Pressez CONT (F1) pour quitter l'écran Définir Pente.
2.
Choisissez la tâche appropriée et la ligne/l'arc de référence correspondant.

Description des champs du masque d'affichage Pente
3.
Pressez CONT (F1) pour accéder à l'écran Mesure Points. Champ
Description
<PM :>
Affiche le PM courant.
<Pente courant :>
Affiche l'inclinaison courante de la position du réflecteur par rapport au pivot.
Etape Description

<Pente théoriq :>
Affiche la pente définie par l'utilisateur.
<Est :>
Affiche la coordonnée Est de la position courante du réflecteur.
<Altitude :>
Affiche la hauteur de la position courante du réflecteur.
<Nord :>
Affiche la coordonnée Nord de la position courante du réflecteur.
<Id Point :>
Pour saisir l'ID point.
<Ht Réflecteur :>
Pour saisir la hauteur de réflecteur.
<Dp vers Pivot :>
Affiche le décalage de la distance en pente entre le pivot et le point mesuré.
<Dp vers Ligne :>
Affiche le décalage de la distance en pente entre la ligne/l'arc et le point mesuré.
<Déb/Remb :>
Affiche la valeur de la différence entre l'élévation courante du réflecteur et l'élévation de la pente à cette position. Un déblai se trouve au- dessus de la pente. Un remblai se trouve en dessous de la pente.
<PM début :>
Affiche le PM de début défini par l'utilisateur.
<ΔAlti Pivot :>
Affiche la différence de hauteur entre la position courante du réflecteur et le pivot.
<ΔAlti Ligne :>
Affiche la différence de hauteur entre la position courante du réflecteur et la ligne/l'arc.
<ΔLigne/Arc :>
Affiche la distance horizontale du point de début de la ligne/l'arc au point de base du point mesuré le long de la ligne/l'arc.
<ΔLigne/Arc-Fin :>
Affiche la distance horizontale du point de fin de la ligne/l'arc au point de base du point mesuré le long de la ligne/l'arc.
Champ Description

<ΔDécal :>
Affiche le décalage perpendiculaire entre la ligne/l'arc et le point mesuré.
<ΔDécal Pivot :>
Affiche le décalage perpendiculaire entre le pivot et le point mesuré.
Champ Description

43.5Mesure par rapport à Ligne/Arc de Référence
43.5.1Mesure des points
)
Description
La position horizontale et verticale d'un point mesuré peut être calculée par rapport à la ligne/l'arc de référence défini.
Accès
Sélectionnez une tâche de type Mesure sur XX dans LIGNEREF Menu Référence et pressez CONT (F1) deux fois pour accéder à LIGNEREF Mesure Points.
ou
Pressez LEVER (F5) dans LIGNEREF Implantation XX pour accéder à LIGNEREF Mesure Points. Reportez-vous au paragraphe "43.6 Implantation par rapport à une ligne/un arc de référence" pour accéder à LIGNEREF Implantation XX.
Mesure par rapport à une ligne - mesures horizontales
TPS12_179P1P2P3d2d3d1d5d4P4P0
P1Point de début
P2Point de fin
P3Point mesuré
d1<ΔDécal :>
d2<ΔLigne :>
d3<ΔFin Ligne :>
d4<Dh-Pt Déb :>
d5<Dh-Pt Fin :>

Mesure par rapport à une ligne - mesures verticales
TPS12_180P1P2d2d3P4P5d1d4P3P0
P1Point de début
P2Point de fin
P3Point mesuré
P4Point temporaire
d1<ΔHt-Ligne :>
d2<ΔDist Perp :>
d3<ΔDist Spat :>
d4<ΔHt Début :>
Mesure vers arc - mesures horizontales
Cible à l'intérieur de l'arc
TPS12_181d2d3d5d1d4P4P1P3P2P0
P1Point de début
P2Point de fin
P3Point mesuré
d1<ΔDécal :>
d2<ΔArc :>
d3<ΔArc-Fin :>
d4<Dh-Pt Déb :>
d5<Dh-Pt Fin :>

Cible à l'extérieur de l'arc
TPS12_182d3d5d1d4P4P1P3P2P0d2
P1Point de début
P2Point de fin
P3Point mesuré
d1<Δ Décal :>
d2<ΔArc :>
d3<ΔArc-Fin :>
d4<Dh-Pt Déb :>
d5<Dh-Pt Fin :>

Mesure par rapport à un arc - mesures verticales
P1Point de début
P2Point de fin
P3Point mesuré
d1<ΔHt-Début :>
d2<Δ Ht-Arc :>

La page LigneRéf
Les pages affichées sont celles d'un jeu de configuration classique. Une page supplémentaire est disponible si un masque d'affichage défini par l'utilisateur est utilisé.
ALL (F1)
Pour mesurer et enregistrer la position actuelle. L'ID de point est incrémenté selon le modèle d'ID de point configuré.
DIST (F2)
Pour mesurer et afficher des distances. La différence entre la position actuelle et le point en cours d'implantation est affichée.
REC (F3)
Pour enregistrer les valeurs affichées. L'ID de point est incrémenté selon le modèle d'ID de point configuré.
LIGNE (F4)
Pour définir/sélectionner une ligne/un arc de référence. Accède à LIGNEREF Choisir ligne de référence, page Référence.
IMPLA (F5)
Pour définir des décalages de ligne de référence à implanter par rapport à la ligne de référence. Accède à LIGNEREF Entrée valeurs décalages. Reportez-vous à "43.6 Implantation par rapport à une ligne/un arc de référence".

Les champs disponibles dépendent des options choisies aux rubriques <Alti :> et <Modif Alti :> de LIGNEREF Configuration, page Alti et de la tâche sélectionnée dans LIGNEREF Menu Référence. Les champs suivants sont toujours disponibles :
SHIFT CONF (F2)
Disponible sauf si SHIFT MOY (F2) est actif. Pour configurer une ligne/un arc de référence. Accède à LIGNEREF Configuration. Reportez-vous à "43.3 Configuration d'une ligne de référence".
SHIFT 2FACE (F4)
En cas d'utilisation d'instruments équipés de la fonctionnalité ATR, le point est automatiquement mesuré dans les deux positions de lunette. Le point est enregistré et l'instrument retourné dans la position de lunette I.
Ce raccourci est seulement disponible avec <Mode EDM : Standard> et <Mode EDM : Rapide>, et dans les programmes Lever, Ligne de Référence et Implantation.
Pour permuter entre l'entrée d'un Id de point individuel différent du modèle d'identifiant défini et l'identifiant de point courant conforme au modèle d'identifiant. Reportez-vous à "16.1 Modèles d'identifiants".

Option
Description
<Id Point :>
Saisie utilisateur
L'identifiant du point à mesurer.
<Ht Réflecteur :>
Saisie utilisateur
La dernière hauteur de réflecteur utilisée est suggérée en accédant à LIGNEREF Mesure Points, page Ref XX. Une hauteur de réflecteur individuelle peut être saisie.
<PM>
Sortie
PM de la position courante le long de la ligne/de l'arc. C'est le PM du point de début de la ligne/de l'arc de référence ligne/arc avec <ΔLong :>/<ΔArc :>.
<ΔTrans :>
Sortie
Le décalage en direction perpendiculaire à la ligne ou à l'arc de référence, calculé du point de référence au point mesuré.
Pour les arcs de référence, les valeurs <ΔTrans :>, <ΔArc :> et <ΔArc-Fin :> sont toujours calculées pour produire le plus petit <ΔTrans :>. L'arc est étendu au besoin pour le garantir. Reportez-vous à "Mesure vers arc - mesures horizontales".
<Dh-Pt Déb :>
Sortie
Distance horizontale du point initial au point mesuré.
<Dh-Pt Fin :>
Sortie
Distance horizontale du point final au point mesuré.

Pour la tâche de Mesure sur Ligne
Option
Description
<ΔLong :>
Sortie
Distance horizontale le long de la ligne de référence, du point initial au point de référence.
<ΔFin-Ligne :>
Sortie
Distance horizontale le long de la ligne de référence, du point de référence au point final.
Pour la tâche de Mesure sur Arc
Option
Description
<ΔArc :>
Sortie
Distance horizontale le long de l'arc de référence, du point initial au point de référence.
<ΔFin-Arc :>
Sortie
Distance horizontale le long de l'arc de référence, du point de référence au point final.
Pour les tâches de Mesure sur XX avec <Alti : Util Pt Début> et <Modif Alti : Non>
Option
Description
<ΔAlti Début :>
Sortie
Ecart altimétrique entre le point initial et le point mesuré.
<Altitude :>
Sortie
Altitude du point mesuré.

Pour la tâche de Mesure sur Ligne avec <Alti : Util Ligne Réf> et <Modif Alti : Non>
Option
Description
<ΔAlti-Ligne :>
Sortie
Ecart altimétrique entre le point de référence sur la ligne et le point mesuré.
<Altitude :>
Sortie
<ΔDist Perp :>
Sortie
Distance en pente entre le point de référence et le point mesuré, perpendiculairement à la ligne de référence.
<ΔDist Spatiale :>
Sortie
Distance en pente entre le point initial et le point de référence.
Pour la tâche de Mesure sur Arc avec <Alti : Util Ligne Réf> et <Modif Alti : Non>
Option
Description
<ΔAlti Arc :>
Sortie
Ecart altimétrique entre le point de référence sur l'arc et le point mesuré.
<Altitude :>
Sortie

Pour les tâches de Mesure sur XX avec <Alti : Util modèle MNT> et <Modif Alti : Non>
Option
Description
<ΔAlti MNT :>
Sortie
Ecart altimétrique entre le point mesuré et le MNT.
<Altitude :>
Sortie
Pour les tâches de Mesure sur XX avec <Alti : XX> et <Modif Alti: Oui>
Option
Description
<Alti Projet :>
Saisie utilisateur
Permet l'entrée de l'altitude théorique (projet) de la cible. La valeur suggérée pour <Alti Projet :> est configurée dans le champ <Alti :> dans LIGNEREF Configuration, page Alti.
<ΔAlti Projet :>
Sortie
Ecart altimétrique entre l'<Alti Projet :> et l'altitude du point mesuré.
Etape suivante
La page Carte
La page Carte propose un affichage interactif des données. Elle présente également
•la distance horizontale suivant la ligne/l'arc de référence entre le point de départ et le point de référence
•le décalage en direction perpendiculaire à la ligne ou à l'arc de référence, compté du point de référence au point mesuré.

Reportez-vous à "35 Accessoire d'affichage interactif avec MapView" pour des informations sur les fonctions et les touches de fonction disponibles.
Etape suivante

43.5.2Exemple
)
Description
Application :
Les positions de piquets figurant les coins d'une maison à construire sont à mesurer par rapport aux limites de la parcelle concernée.
Il est procédé ainsi pour vérifier que l'habitation n'est pas construite trop près des limites de la parcelle afin de respecter les règlements en vigueur en la matière.
Ligne/arc de référence :
Une des limites de la parcelle est utilisée pour définir une ligne de référence.
GPS12_131P0P2S1P1d2d1
P0Point initial
P1Point final
S1Point à mesurer
d1<ΔTrans :>
d2<ΔLong :>
•Il est inutile de stocker cette ligne de référence.
•<Fich Journal : Oui> dans LIGNEREF Configuration, page Journal.

pas à pas
Description
1.
2.
LIGNEREF Début Ligne/arc de réf.
43.2
3.
CONT (F1) permet d'accéder à LIGNEREF Menu Référence.
4.
Dans LIGNEREF Menu Référence
, sélectionnez Mesure sur Ligne.
5.
6.
43.4.1
<Réf à Util. : Entrée manuelle>
<Méthode : 2 Points>
7.
Mettez <Pt Début :> en surbrillance.
8.
LEVER (F5) pour mesurer P2.
9.
Mettez <Pt Fin :> en surbrillance.
10.
LEVER (F5) pour mesurer P3.

)
La page Carte fournit un affichage interactif de la ligne de référence définie.
35
11.
CONT (F1) pour accéder à LIGNEREF Mesure Points.
12.
Déplacez-vous jusqu'au premier point à mesurer.
13.
LIGNEREF Mesure Points
43.5
<Id Point : S1>
14.
ALL (F1) mesure et enregistre le point.
)
Les résultats sont affichés sur l'écran. Les valeurs dans les champs indiquent la position du point mesuré par rapport à la ligne de référence.
)
Il peut arriver qu'un point portant le même identifiant existe déjà dans le job. Si les codes et/ou les valeurs d'attributs du nouveau point et du point existant ne coïncident pas, un écran permettant leur correction vous est présenté.
15.
D'autres points sont-ils à mesurer ?
16.
Déplacez-vous jusqu'au point suivant.
17.
Répétez les étapes 13. à 15.
au
paragraphe

)
La page Carte offre un affichage interactif de la ligne de référence définie et les points mesurés en rapport. Elle présente également
•la distance horizontale suivant la ligne/l'arc de référence entre le point de départ et le point de référence
•le décalage en direction perpendiculaire à la ligne ou à l'arc de référence, compté du point de référence au point mesuré.
35
18.
)
Les résultats sont consignés dans le fichier journal.
au
paragraphe

43.6Implantation par rapport à une ligne/un arc de référence
43.6.1Implantation des points
)
Description
Cette option permet de définir la position d'un point par rapport à une ligne ou à un arc de référence puis de l'implanter.
Accès
Sélectionnez une tâche de type Implantation sur XX dans LIGNEREF Menu Référence et pressez CONT (F1) deux fois pour accéder à LIGNEREF Entrée valeurs décalages.
ou
Pressez IMPLA (F5) dans LIGNEREF Mesure Points. Reportez-vous au paragraphe "43.5 Mesure par rapport à Ligne/Arc de Référence" pour accéder à LIGNEREF Mesure Points.
Implantation par rapport à une ligne - mesures horizontales
P1Point de début
P2Point de fin
P3Point visé
d1<Décal. Trans :>
d2<Décal. Long :>

Implantation par rapport à une ligne - mesures verticales
P1Point de début
P2Point de fin
P3Point visé
d1<Décal.Alti :> pour <Alti : Util Pt Début>
d2<Décal.Alti :> pour <Alti : Util Ligne Réf>
Implantation par rapport à un arc - mesures horizontales
P1Point de début
P2Point de fin
P3Point visé
d1<Décal. Trans :>
d2<Décal.Long :>

Implantation par rapport à un arc - mesures verticales
P1Point de début
P2Point de fin
P3Point visé
d1<Décal.Alti :> pour <Alti : Util Pt Début>
Saisie des valeurs de décalage
Cet écran permet l'entrée des valeurs d'implantation d'un point par rapport à la ligne ou à l'arc de référence. L'écran comprend des champs différents suivant les options retenues aux rubriques <Alti :> et <Modif Alti :> de LIGNEREF Configuration, page Alti et la tâche sélectionnée dans LIGNEREF Menu Référence. Les explications relatives aux touches de fonctions figurant dans la suite s'appliquent dans tous les cas.

CONT (F1)
LIGNE (F4)
Pour définir/sélectionner une ligne/un arc de référence. Permet d'accéder à LIGNEREF Choisir ligne de référence.
LEVER (F5)
Pour mesurer un point par rapport à la ligne ou à l'arc de référence.
SHIFT CONF (F2)
Pour permuter entre l'entrée d'un Id de point individuel différent du modèle d'identifiant défini et l'identifiant de point courant conforme au modèle d'identifiant. Reportez-vous à "16.1 Modèles d'identifiants".
Option
Description
<Id Point :>
Saisie utilisateur
L'identifiant du point (cible) à implanter.

<Décal.Trans :>
Saisie utilisateur
Le décalage entre le point de référence et la cible.
<Décal.Long :>
Saisie utilisateur
Disponible pour la tâche d'Implantation sur Ligne. Distance horizontale le long de la ligne de référence, du point initial au point de référence.
<Décal.Long :>
Saisie utilisateur
Disponible pour la tâche d'Implantation sur Arc. Distance horizontale le long de l'arc de référence, du point initial au point de référence.
<PM :>
Saisie utilisateur
PM (abscisse) compté le long de la ligne ou de l'arc. Il s'agit du PM (abscisse) du point initial de la ligne ou de l'arc de référence plus <Décal.Long :>.
<Décal. Alti :>
Saisie utilisateur
Disponible pour <Modif Alti : Non> sauf si <Alti : Util modèle MNT> dans LIGNEREF Configuration. Le décalage altimétrique de la cible.
•Pour <Alti : Util Pt Début>
L'altitude de la cible est calculée comme étant la somme de l'altitude du point de départ et du <Décal.Alti :>.
•Pour <Alti : Util Ligne Réf>
L'altitude de la cible est calculée comme étant la somme de l'altitude du point de référence et du <Décal.Alti :>.

Etape suivante
Pressez CONT (F1) pour stocker les modifications et retourner à LIGNEREF Implantation XX.
La page LigneRéf
Les pages affichées sont celles d'un jeu de configuration classique. Une page supplémentaire est disponible si un masque d'affichage défini par l'utilisateur est utilisé.
Reportez-vous au paragraphe "47.4.1 Eléments de l'affichage graphique dans Implantation" pour une explication de la présentation des éléments de l'affichage graphique au sein de cet écran. L'affichage dépend de l'option choisie pour <Orientation :> dans LIGNEREF Configuration, page Général.
Cet écran comporte des champs différents en fonction des options choisies pour <Mode implant. :> dans LIGNEREF Configuration, page Général. Les explications relatives aux champs et touches de fonctions figurant dans la suite s'appliquent tel qu'indiqué.
Si <Posit Auto : Oui> dans IMPLANT Configuration, page Général, l'instrument va placer la lunette vers le point à implanter automatiquement.
<Alti Projet :>
Saisie utilisateur
Disponible pour <Modif Alti : Oui> dans LIGNEREF Configuration, page Alti. L'altitude théorique (projet) de la cible.
•Pour <Alti : Util Pt Début>
L'altitude du point visé peut être saisie. L'altitude proposée est celle du point initial.
•Pour <Alti : Util Ligne Réf>
L'altitude du point visé peut être saisie. L'altitude proposée est celle du point de référence.

ALL (F1)
Pour mesurer le point en cours d'implantation et retourner à l'écran LIGNEREF Entrée valeurs décalages. Les dernières valeurs utilisées sont affichées. L'ID de point est incrémenté selon le modèle d'ID de point configuré.
DIST (F2)
Pour mesurer et afficher des distances. La différence entre la position actuelle et le point en cours d'implantation est affichée.
REC (F3)
Pour enregistrer les valeurs affichées.
2FACE (F4)
En cas d'utilisation d'instruments équipés de la fonctionnalité ATR, le point est automatiquement mesuré dans les deux positions de lunette. Le point est enregistré et l'instrument retourné dans la position de lunette I.
Ce raccourci est seulement disponible avec <Mode EDM : Standard> et <Mode EDM : Rapide>, et dans les programmes Lever, Ligne de Référence et Implantation.
LEVER(F5)
Pour mesurer un point. Accède à LIGNEREF Mesure Points. Reportez-vous à "43.5 Mesure par rapport à Ligne/Arc de Référence".

PAGE (F6)
SHIFTCONF(F2)
Pour configurer une ligne/un arc de référence. Accède à LIGNEREF Configuration. Reportez-vous à "43.3 Configuration d'une ligne de référence".
SHIFT POS2D (F3)
Positionne la lunette dans la direction du point à implanter.
SHIFT POS3D (F4)
Pour permuter entre l'entrée d'un Id de point individuel différent du modèle d'identifiant défini et l'identifiant de point courant conforme au modèle d'identifiant. Reportez-vous à "16.1 Modèles d'identifiants". Champ
Option
Description
<Id Point :>
Saisie utilisateur
L'identifiant du point (cible) à implanter.
<Ht Réflecteur :>
ou
<hr :>
Saisie utilisateur
La hauteur de réflecteur par défaut telle que définie dans le jeu de configuration actif est proposée.

<ΔHt-Ligne :>,
<Δ Ht Début :>,
<Δ Ht-MNT :>,
<Δ Ht Projet :>
ou
<ΔHt :>
Sortie
Affiche la différence entre l'altitude mesurée et l'altitude à implanter.
<Altitude :>
ou
<Ht :>
Sortie
Disponible pour <Modif Alti : Non> dans LIGNEREF Configuration, page Alti.
L'altitude du point mesuré est affichée.
<Alti Projet :>
ou
<D Ht :>
Saisie utilisateur
Disponible pour <Modif Alti : Oui> dans LIGNEREF Configuration, page Alti.
L'altitude du projet comme indiquée dans LIGNEREF Entrée valeurs décalages.
<Dh-Pt Déb :>
Sortie
Disponible pour <Guide Visuel : Off> et <Guide Visuel : Flèches>. La distance horizontale depuis le point de départ vers le point visé.
<Dh-Pt Fin :>
Sortie
Disponible pour <Guide Visuel : Off> et <Guide Visuel : Flèches>. Disponible pour une distance horizontale depuis le point d'arrivée vers le point visé.

Pour <Mode Implant. : Polaire>
Option
Description
<ΔHz :>
Sortie
L'angle horizontal entre le point à implanter et la position actuelle vue de la station d'instrument.
)Pour le réglage <Orientation: De Station> et <Orientation: Vers Station> la valeur est calculée et affichée en permanence. Pour d'autres méthodes d'orientation, la distance doit être mesurée avant l'affichage de la valeur.
<ΔDistance :> ou
<ΔDst :>
Sortie
La différence de la distance horizontale depuis la position actuelle vers le point à implanter suivant la ligne entre l'instrument et la position actuelle.
Pour <Orientation : Vers Ligne/Arc> et <Mode Implant. : Orthogonal>
Option
Description
<ΔTrans :>
ou
<ΔTr :>
Sortie
La distance horizontale depuis le point à implanter vers la position actuelle perpendiculaire à la ligne/l'arc de référence.

Pour <Orientation : Vers Station>, <Orientation : De Station> ou <Orientation : Vers Flèche> et <Mode Implant. : Orthogonal>
<ΔLigne :>,
<ΔLig :>
ou
<ΔArc :>
Sortie
La distance horizontale depuis le point à implanter vers la position actuelle suivant la ligne/l'arc de référence. Champ
Option
Description
<GCHE :>
ou
<DROI :>
Sortie
Le décalage du point à implanter vers la position actuelle perpendiculaire à la ligne d'orientation.
Si <Orientation : De Station>, cette valeur est positive lorsque le point à implanter se trouve à droite de la ligne d'orientation lorsqu'on regarde depuis la station d'instrument vers la position actuelle.
Si <Orientation : Vers Station>, cette valeur est positive lorsque le point à implanter se trouve à droite de la ligne d'orientation lorsqu'on regarde depuis la position actuelle vers la station d'instrument.
Si <Orientation : Vers Flèche> cette valeur est toujours nulle.

Etape suivante
La page Carte
•La distance horizontale depuis la position actuelle vers le point à implanter suivant la ligne entre l'instrument et la position actuelle ou le long de la ligne d'orientation.
•La différence entre l'altitude mesurée et l'altitude à implanter.
Reportez-vous au chapitre "35 Accessoire d'affichage interactif avec MapView" pour des informations sur les fonctions et les touches de fonction disponibles.
Etape suivante
<AVAN :>
ou
<ARRI :>
Sortie
La distance horizontale entre le point à implanter et la position actuelle suivant la ligne d'orientation.
Si <Orientation : De Station>, cette valeur est positive lorsque le point à implanter se trouve derrière la position actuelle lorsqu'on regarde depuis la station d'instrument vers la position actuelle.
Si <Orientation : Vers Station>, cette valeur est positive lorsque le point à implanter se trouve entre la position actuelle et la station d'instrument.

43.6.2Exemple
)
Description
Application :
Une bordure est à définir par l'intermédiaire de décalages depuis l'axe de la chaussée en cours de réalisation.
L'axe de la courbe, déjà défini, est utilisé en tant qu'arc de référence.
Configurez <Mode Auto : LOCK> et <Mode EDM : Tracking> dans CONFIGURE Paramètres EDM et ATR.
TPS12_132P0P1d2d1
P0Point initial
P1Point final
d1<Décal.Long :>
d2<Décal.Trans :>

•L'arc de référence est déjà défini et enregistré dans un job.
pas à pas
Description
1.
2.
43.2
3.
4.
Sélectionnez Implantation/Arc.
5.
6.
43.4.2
<Réf à Util. : Depuis Job>
7.
Mettez <Arc Réf. :> en surbrillance.
8.
ENTER pour accéder à LIGNEREF Gestion Arcs Référence.
9.
LIGNEREF Gestion Arcs Référence
43.4

Sélectionnez l'arc de référence adéquat.
10.
)
La page Carte fournit un affichage interactif de l'arc de référence défini.
35
11.
CONT (F1) pour accéder à LIGNEREF Entrée valeurs décalages.
12.
LIGNEREF Entrée valeurs décalages
43.6
<Id Point : CL1>
<Décal.Trans : 5.20000>
<Décal.Long : 2.0000>
<Décal.Alti : 0.0000>
13.
CONT (F1) pour LIGNEREF Implantation/XX, page Ref XX.
14.
LIGNEREF Implantation XX, page XX Réf
L'affichage graphique et les valeurs présentées dans les différents champs se fondent sur le paramétrage des options d'implantation dans LIGNEREF Configuration, page Général. Les valeurs sont constamment mises à jour.
15.
)
Les résultats sont affichés sur l'écran.
au
paragraphe

)
16.
D'autres points sont-ils à implanter ?
17.
LIGNEREF Entrée valeurs décalages
43.6
Entrez les paramètres du point suivant à implanter.
18.
Répétez les étapes 13. à 16.
)
La page Carte offre un affichage interactif de l'arc de référence défini et les points implantés. Elle présente également
35
19.
)
au
paragraphe

43.7Implantation d'une grille par rapport à une ligne/un arc de référence
43.7.1Implantation des points
)
Description
Il est possible de définir une grille par rapport à une ligne ou un arc de référence et d'implanter des points au sein de cette grille.
Description
1.
2.
3.
Sélectionnez Grille sur XX.
4.
5.
6.
Pressez CONT (F1) pour accéder à LIGNEREF Grille.

Méthodes d'implantation de grille (ligne)
P1->P2 / P1 ->P2
TPS12_188P1P2d1d2d3P0
P1Point de début
P2Point de fin
d1<Début à Stn :>
d2<Incrément :>
d3<Décal.Ligne :>

Station courante
P1Point de début
P2Point de fin
d1<Début à Stn :>
d2<Incrément :>
d3<Décal.Ligne :>
Méthodes d'implantation de grille (arc)
P1->P2 / P1 ->P2
P1Point de début
P2Point de fin
d1<Début à Stn :>
d2<Incrément :>
d3<Décal.Ligne :>

Station courante
P1Point de début
P2Point de fin
d1<Début à Stn :>
d2<Incrément :>
d3<Décal.Ligne :>
Définition de la grille
CONT (F1)
LIGNE (F4)
Pour définir/sélectionner une ligne ou un arc de référence. Permet d'accéder à LIGNEREF Choisir ligne de référence.
SHIFT CONF (F2)

Option
Description
<Début Grille :>
Saisie utilisateur
Distance le long de la ligne ou de l'arc de référence du point initial jusqu'à la première cible à implanter.
<PM :>
Saisie utilisateur
PM du premier point cible à implanter le long de la ligne/de l'arc. Il s'agit du PM (abscisse) du point initial de la ligne ou de l'arc de référence plus <Début Grille :>.
<Pas de Grille :>
Saisie utilisateur
Espacement entre points sur la ligne de la grille.
<Décal.Ligne :>
Saisie utilisateur
Espacement entre lignes de la grille.
<Sens Parcours :>
Méthode d'implantation de la grille.
P1->P2 / P1 - >P2
Chaque nouvelle ligne de la grille est démarrée à la même extrémité que la précédente.
P1->P2 / P2- >P1
Chaque nouvelle ligne de la grille est démarrée à l'extrémité à laquelle la précédente s'est achevée.
<Id Point :>
Détermine le format d'identifiant des points de la grille.
Pos. dans Grille
L'Id point est affiché comme étant la position de la grille à implanter où +yyy.yy est la position de station suivant la ligne de grille et +xxx.xx est le décalage de ligne de grille.

Etape suivante
Pressez CONT (F1) pour accepter les modifications et passez à LIGNEREF Implante +yyy.yy +xxx.xx, page XX Réf.
La page LigneRéf
Le titre de cet écran indique la position au sein de la grille en cours d'implantation, +yyy.yy étant la position de la station le long de la ligne de la grille et +xxx.xx étant le décalage de la ligne sur la grille.
Les fonctions de cet écran sont très semblables à celles de LIGNEREF Implantation XX, page XX Réf. Les différences entre les deux écrans sont soulignées dans la suite.
Modèle Id Pt
Le modèle d'Id point défini dans la configuration active est utilisé. Le modèle d'identifiant peut être défini pour <Pts Levés :> dans CONFIGURE Modèles Identifiants. Reportez-vous à "16.1 Modèles d'identifiants".

IGNOR (F4)
Pour sauter la station actuellement présentée et passer à la station suivante.
LIGNE (F5)
Pour lancer l'implantation de la ligne suivante de la grille. La position du premier point de la nouvelle ligne est déterminée par l'option sélectionnée à la rubrique <Sens Parcours :>.
Option
Description
<Id Point :>
Saisie utilisateur
L'identifiant du point de la grille à implanter. L'identifiant est basé sur la sélection effectuée pour <Id Point :> dans LIGNEREF Grille. Si un identifiant de point différent est saisi, l'identifiant suivant restera présenté comme l'Id de point automatiquement calculé suivant.
<Alti Projet :> ou <Alti P:>
Saisie utilisateur
Disponible pour <Modif Alti : Oui> dans LIGNEREF Configuration, page Alti.

Etape suivante
La page Carte
Etape suivante
Pour saisir l'altitude du projet.
Si une altitude théorique a été entrée et que IGNOR (F4) ou LIGNE (F5) est utilisé, l'altitude vraie (grille) du point suivant vous est proposée.

43.7.2Exemple
)
Description
Application :
Les positions de trous de forage sont à implanter selon une grille régulière couvrant un site destiné à accueillir une décharge.
Deux points connus du site peuvent servir à définir la ligne de référence.
Configurez <Mode Auto : LOCK> et <Mode EDM : Tracking> dans CONFIGURE Paramètres EDM et ATR.
GPS12_133d1d2P0P1
P0Point initial
P1Point final
d1<Pas de Grille :>
d2<Décal. Ligne :>
•Une nouvelle ligne de référence est à créer et à enregistrer avec le job.

pas à pas
Description
1.
2.
43.2
3.
4.
Sélectionnez Grille sur Ligne.
5.
6.
43.4.1
<Réf à Util. : Depuis Job>
7.
Mettez <Ligne Réf. :> en surbrillance.
8.
ENTER pour accéder à LIGNEREF Gestion Lignes Référence.
9.
Pressez NOUV (F2) pour accéder à LIGNEREF Nouvelle Ligne de Référence, page Entrée.
10.
LIGNEREF Nouvelle Ligne de Référence, page Entrée
43.4.1

<Id Réf : Ligne001>
<Méthode : 2 Points>
Sélectionnez les points appropriés dans la liste de sélection.
)
35
11.
STOCK (F1).
12.
)
35
13.
Pressez CONT (F1) pour accéder à LIGNEREF Grille.
14.
LIGNEREF Grille
43.7
<Début Grille : 0>
<Incrément par : 20>
<Décal.Ligne : 20>
<Sens Parcours : P1->P2 / P2->P1>
<Id Point : Pos. dans Grille>
15.
CONT (F1) pour accéder à LIGNEREF IMPLT+yyy.yy +xxx.xx, page XX Ref.
au
paragraphe

16.
LIGNEREF Implante +yyy.yy +xxx.xx, page XX Réf
43.7
L'affichage graphique et les valeurs présentées dans les différents champs se fondent sur le paramétrage des options d'implantation dans LIGNEREF Configuration, page Général. Les valeurs sont constamment mises à jour.
17.
)
Les résultats sont affichés sur l'écran.
)
18.
Répétez les étapes 16. et 17. jusqu'à ce que les points de grille aient été implantés.
)
La page Carte offre une visualisation graphique de la ligne de référence définie et des points implantés. Elle présente également
35
19.
)
au
paragraphe

43.8Implantation par rapport à une polyligne
Description
La tâche de ligne de référence d'Implantation sur Polyligne permet d'implanter des points par rapport à une polyligne. Cette option utilise des données de ligne et de surface de DAO aussi simples que possible.
Préparation des données
Des données de lignes peuvent être créées par l'une des méthodes suivantes : Méthode
Description
Données de DAO
Sélection sur la représentation graphique des polylignes que vous souhaitez implanter sur le terrain et enregistrement de ces lignes dans un fichier DXF.
Création manuelle de lignes avec des points existants
Dans certains cas, les fichiers DXF sous forme électronique ne sont pas disponibles pour la création de lignes et de surfaces. S'il en est ainsi, les lignes peuvent être créées à partir de points chargés via la fonction de gestion de ligne. Reportez-vous à "6.4.3 Modification d'une ligne/surface".

Mesure de lignes sur le terrain
Il est aussi possible de créer les lignes à implanter en mesurant des points sur le terrain. Les lignes peuvent être constituées en utilisant les commandes d'arguments de liaison sur la page du Lever. Par ailleurs, réaliser des mesures alors que des objets linéaires sont ouverts de même qu'utiliser GESTION Données, page Lignes ou des codes de lignes peut permettre de créer des lignes. Reportez-vous à "6.4.4 Exemple".
Toute ligne répertoriée dans GESTION Données, page Lignes peut être utilisée pour l'implantation dans cet applicatif.
Utilisation de l'option De la Conception au Terrain
L'outil De la Conception au Terrain de LEICA Geo Office permet à l'utilisateur de créer des lignes à partir d'une multitude de formats dont XML, DXF, Microstation XML et bien d'autres. Reportez-vous à l'aide en ligne de LGO pour des informations sur le module De la Conception au Terrain.
Utilisation de l'utilitaire de saisie d'axe
Cette application permet la création d'un axe simple et son importation dans Implantation sur Polyligne.
)Seuls des segments de droite et des portions de courbes sont acceptés. L'axe créé avec cet utilitaire doit être converti en un job Road Runner.
Création de lignes dans LGO
Il est aussi possible de créer les lignes nécessaires dans LGO. Reportez-vous à l'aide en ligne de LGO.
Méthode Description

Options de conversion du fichier DXF en un job
Afin de faciliter le transfert par voie électronique de lignes des plans vers l'instrument topographique, différents outils ont été créés pour lire le format DXF dans un job du System1200.
Import DXF :
Copiez les fichiers DXF dans le répertoire data de la carte CompactFlash de l'instrument TPS1200+. Une fois la carte à nouveau dans l'instrument, le logiciel d'importation DXF peut être utilisé pour transférer les lignes dans le job. Reportez-vous à "14.5 Importation de données en format DXF".
De la Conception au Terrain :
Ce module est inclus dans LEICA Geo Office et permet la conversion de fichiers DXF dans un job du System1200. Cette méthode rend le transfert de plusieurs lignes dans un job unique rapide et efficace.
)
Reportez-vous à l'"Annexe C Structure des répertoires du périphérique mémoire" pour le placement des fichiers de données sur la carte CompactFlash.

43.8.2Accès à Implantation sur Polyligne & Choisir Polyligne
Accès pas à pas
Sélectionnez la tâche d'Implantation sur Polyligne dans LIGNEREF Menu Référence et pressez CONT (F1) pour accéder à LIGNEREF Choisir Polyligne.
LIGNEREF
Choisir Polyligne,
page Lignes/Surf
La page Lines/Surf permet la sélection de polylignes au sein d'une table. Les lignes peuvent être en 2D ou en 3D, selon les données entrées, et sont présentées comme telles.
CONT (F1)
Pour sélectionner la polyligne en surbrillance et poursuivre sur l'écran suivant.
(F2) EDIT
Pour modifier le PM initial ou final de la ligne sélectionnée. Si <Début PM :> est modifié, <PM Fin :> est calculé à partir de la nouvelle entrée et de la longueur fixée.
IMPRT (F5)
Pour importer des lignes ou des objets routiers depuis un autre job pour autant que les systèmes de coordonnées soient compatibles.
PAGE (F6)

Etape suivante
LIGNEREF
Choisir Polyligne,
page Carte
La page Carte permet la sélection de la ligne à implanter sur l'affichage graphique via les touches <-- (F2) ou --> (F3) ou à l'aide du stylet. Seules des lignes visibles peuvent être sélectionnées.
La ligne sélectionnée est mise en surbrillance et son nom est présenté dans le coin supérieur gauche de l'écran.

43.8.3Paramètres d'implantation
Description
Cette page permet de définir les paramètres d'exécution tandis que les pages Coord et Carte permettent la validation des points à implanter.
Accès
Pressez CONT (F1) dans LIGNEREF Choisir Polyligne.
LIGNEREF
Implantation,
page Paramètres
Les paramètres d'exécution sont définis sur cette page.
Cet écran comprend les pages Paramètres, Coord et Carte. Les explications relatives aux touches de fonction s'appliquent aux trois pages. Reportez-vous au chapitre "35 Accessoire d'affichage interactif avec MapView" pour des informations sur les fonctions et les touches de fonction disponibles.
CONT (F1)
Pour accepter les paramètres et poursuivre sur l'écran suivant.
PREC (F4)
Pour réduire le PM de la valeur d'incrément définie dans le champ <Inc PM :>.
SUIV (F5)
Pour accroître le PM de la valeur d'incrément définie dans le champ <Inc PM :>.
PAGE (F6)

SHIFT DDP (F4)
Pour ramener le PM à la valeur du début du projet.
SHIFT FDP (F5)
Pour envoyer le PM à la valeur finale du projet. Champ
Option
Description
<Nom Ligne :>
Sortie
Le nom de la polyligne sélectionnée.
<PM Début :>
Sortie
Le PM initial de la ligne.
)Le PM initial peut être modifié dans LIGNEREF Choisir Polyligne via (F2) EDIT.
<Longueur :>
Sortie
La longueur de la ligne.
<PM Fin :>
Sortie
Le PM final de la ligne.
<PM :>
Saisie utilisateur
Le PM à implanter initialement. Tout PM peut être entré.
<Déport :>
Saisie utilisateur
Le décalage par rapport à la ligne pour l'implantation. Toute valeur comprise entre -2000 m et 2000m peut être entrée.
<Décal Vertic :>
Saisie utilisateur
Pour décaler la ligne verticalement. Un exemple type d'utilisation de cette fonction est le suivant : toutes les cotes de la ligne se rapportent au terrain fini alors que les cotes d'implantation se réfèrent à la couche de fondation.

Etape suivante
PAGE (F6) permet de passer à la page Coord.
LIGNEREF
Implantation,
page Coord
Cette page permet la validation des valeurs de coordonnées du point à implanter.
Etape suivante
LIGNEREF
Implantation,
page Carte
Cette page permet de visualiser la position des points. La ligne du haut présente la géométrie horizontale actuelle de même que tout point clé horizontal ou vertical.
Etape suivante
CONT (F1) permet de passer à LIGNEREF Implantation.
<Inc. PM :>
Saisie utilisateur
L'intervalle auquel les PM sont implantés. L'incrémentation débute au <PM :> fixé ci-dessus.

43.8.4Déroulement de l'implantation
Description
Une fois sur les écrans d'implantation, l'utilisateur est guidé pour parvenir aux positions du projet.
Règles de base pour l'implantation de polylignes
P3P4P5P2P2’ P1’ P3’ P4’ P5’ P7’ P6’ P6P7P8’ P1TPS12_234
P1DDP - Début du projet
P2PC - Début de courbe
P3PR - Point de rayon
P4PT - Fin de courbe
P5PI - Point d'intersection
P6PA - Point d'angle
P7FDP - Fin du projet
P1’DDP - Début du projet
P2’PC - Début de courbe
P3’PI - Point d'intersection
P4’PT - Fin de courbe
P5’PA-B - Point d'angle, tangente arrière
P6’PB - Point de bissection
P7’PA-F - Point d'angle, tangente avant
P8’FDP - Fin du projet
Termes généraux :
Courbe - Segment de courbe
Extension - Extension de ligne
PM - Point médian de courbe
Straight - Segment de droite
Accès
Pressez CONT (F1) dans LIGNEREF Implantation.

LIGNEREF
Implantation,
page Implant
Les explications relatives aux touches de fonction figurant dans la suite s'appliquent à toutes les pages.
ALL (F1)
Pour mesurer une distance et enregistrer une distance et des angles. Accède à LIGNEREF Résultats.
DIST (F2)
REC (F3)
Pour enregistrer la distance et les angles. La distance doit être mesurée précédemment.
PREC (F4)
Pour réduire le PM de la valeur d'incrément définie dans le champ <Inc PM :>.
SUIV (F5)
Pour accroître le PM de la valeur d'incrément définie dans le champ <Inc PM :>.
PAGE (F6)
SHIFT CONF (F2)
Pour configurer la ligne de référence. Reportez-vous à "43.3 Configuration d'une ligne de référence".
SHIFT POS2D (F3)
SHIFT POS3D (F4)

Pour permuter entre l'entrée d'un Id de point individuel différent du modèle d'identifiant défini et l'identifiant de point courant conforme au modèle d'identifiant. Reportez-vous à "16.1 Modèles d'identifiants". Champ
Option
Description
Première ligne sur l'écran
Saisie utilisateur
L'identifiant du point à implanter. Modifiable.
<hr :>
Saisie utilisateur
La hauteur de réflecteur par défaut telle que définie dans le jeu de configuration actif est proposée.
Troisième ligne sur l'écran
Saisie utilisateur
Le PM actuel à implanter. Modifiable.
<AVAN :>
Sortie
La distance horizontale suivant la ligne définie par la station et le réflecteur de la position actuelle vers le point à implanter. ou q pour se déplacer vers la station suivant le paramétrage de <Guide Visuel :> dans LIGNEREF Configuration, page Général.
<ARRI :>
Sortie
La distance horizontale, dans la direction opposée suivant la ligne définie par la station et le réflecteur, entre la position actuelle et le point à implanter. q ou pour s'éloigner de la station suivant le paramétrage de <Guide Visuel :> dans LIGNEREF Configuration, page Général.

<DROI :>
Sortie
La direction dépend du <Mode Implant.:> in LIGNEREF Configuration, page Général. La distance horizontale orthogonale à la droite de la ligne définie par la station et le réflecteur, entre la position actuelle et le point à implanter. Š pour se déplacer à droite de la ligne définie dans <Guide Visuel :>, à gauche de la ligne définie dans < Guide Visuel :>.
<GCHE :>
Sortie
La direction dépend du <Mode Implant.:> in LIGNEREF Configuration, page Général. La distance horizontale orthogonale à la gauche de la ligne définie par la station et le réflecteur, entre la position actuelle et le point à implanter. pour se déplacer à gauche de la ligne définie dans <Guide Visuel :>, Š à droite de la ligne définie dans <Guide Visuel :>.
<DESC :>
Sortie
L'écart altimétrique négatif entre l'altitude de la position actuelle et celle du point à implanter. Descendre.
<MONT :>
Sortie
L'écart altimétrique positif entre l'altitude de la position actuelle et celle du point à implanter. Monter.
<ΔAlti :>
Sortie
Affiche la différence entre la hauteur
de la position actuelle et la hauteur à implanter.

Etape suivante
Presser PAGE (F6) permet de passer à la page des Détails.
LIGNEREF
Implantation,
page Détails
Cette page présente en temps réel des informations complémentaires relatives au point implanté.
<Alti :>
Sortie
La hauteur orthométrique de la position actuelle
s'affiche. Si la hauteur orthométrique ne peut être affichée, la hauteur au-dessus de l'ellipsoïde local le sera. S'il est impossible d'afficher la hauteur au- dessus de l'ellipsoïde local, c'est la hauteur WGS 1984 qui sera présentée.
Champ
Option
Description
<PM Projet :>
Saisie utilisateur
PM actuel à implanter. Modifiable.
<Déport Projet :>
Saisie utilisateur
Décalage en cours d'implantation. Modifiable.

Etape suivante
LIGNEREF
Implantation,
page Carte
Etape suivante
ALL (F1) permet de passer à LIGNEREF Résultats.
<Alti Projet :>
Saisie utilisateur
L'altitude théorique, qui est la hauteur orthométrique du
point à implanter, est affichée. Si la hauteur orthométrique
ne peut être affichée, la hauteur ellipsoïdale
locale sera reproduite. Si cette hauteur ne peut pas non plus
être affichée, l'altitude WGS 1984 le
sera.

43.8.5Résultats de l'implantation
Accès
Pressez ALL (F1) dans LIGNEREF Implantation.
LIGNEREF
Résultats,
page Général
CONT (F1)
Pour retourner à LIGNEREF Implantation.
+ALTI (F3)
Pour ajouter un décalage vertical à l'altitude projet et afficher la nouvelle altitude.
PAGE (F6)
Option
Description
<Id Point :>
Sortie
L'identifiant du point implanté.

Etape suivante
PAGE (F6) permet de passer à la page Coord.
<Code Point :>
Saisie utilisateur
Avec liste de codes:
Sélectionnez un code dans la liste de sélection. Seuls les codes de points sont disponibles à la sélection.
Sans liste de codes:
Saisissez un code.
<PM Mesuré :>
Sortie
Le PM mesuré au point implanté.
<Mes. Déport :>
Sortie
Le décalage par rapport à la polyligne, mesuré au point implanté.
<Alti Projet :>
Sortie
Permet l'entrée de l'altitude théorique (projet) de la cible. La valeur suggérée pour <Alti Projet :> est configurée dans le champ <Alti :> dans LIGNEREF Configuration, page Alti.
<Altitude Mes :>
Sortie
L'altitude mesurée au point implanté.

LIGNEREF
Résultats,
page Coord
Cette page présente les coordonnées théoriques de même que les différences entre les coordonnées théoriques et mesurées.
Etape suivante
LIGNEREF
Résultats,
page Carte
La page Carte fournit un affichage interactif des données.
Etape suivante

Plan de référence & Scan Surface TPS1200+ 1109
44Plan de référence & Scan Surface
Description
Le programme d'application Plan de Référence et Scan Surface peut servir à mesurer des points par rapport à un plan de référence. Un plan de référence peut également être balayé avec Scan Surface.
Tâches de plan de référence
Le programme d'application Plan de Référence & Scan Surface peut être utilisé pour les travaux suivants :
•Mesurer des points pour calculer et stocker la distance perpendiculaire au plan.
•Afficher et stocker les coordonnées instrumentales et/ou locales des points mesurés.
•Afficher et stocker l'écart altimétrique entre les points mesurés et le plan.
•Balayer une zone définie.
)
Le balayage de surface est disponible pour les instruments motorisés avec EDM sans réflecteur.
)
Le calcul de plans ne peut s'effectuer qu'en coordonnées planes.
Activation du programme d'application
Le programme d'application Plan de Référence doit être activé à l'aide d'un code de sécurité. Reportez-vous à "28 Outils...Options Sécurité" pour des informations sur l'activation du programme d'application.

Propriétés des points
mesurés
Les propriétés enregistrées avec les points mesurés sont :
Définition d'un plan de
référence
Les plans de référence sont créés dans un système de coordonnées direct. Si un plan n'est défini que par deux points, il s'agira d'un plan vertical. Un plan de référence est défini par ses
Type Plan de référence Scan de surface
Classe MESUR MESUR
Sous-classe TPS TPS
Source PlanRéf (Mes.) ou PlanRéf.
(Mes.ScanSurf)
Scan de surface
Source d'instrument TPS TPS
P0 Station d'instrument
P1 Point définissant un plan de référence
P4 Point mesuré
P5 Point mesuré
P1
P0
P3
P2
P4
P5
TPS12_162

axes X et Z. L'axe Y du plan définit le sens positif sur cet axe. Un plan de référence peut être défini comme un plan :
• vertical
• incliné

Plan vertical
Les axes du plan de référence vertical sont les suivants :
axe X :
Horizontal et parallèle au plan ; l'axe X débute au point défini comme étant le point d'origine
axe Z :
Parallèle à la direction zénithale de l'instrument et parallèle au plan
axe Y :
Perpendiculaire au plan ; croît dans la direction définie
)
Les décalages sont appliqués dans la direction de l'axe Y
ZXabTPS12_163P1Y P2
ZYXabTPS12_163aP1P2
aAltitude
bEst
NNord
P1Origine du plan
P2Point du plan
XAxe X du plan
YAxe Y du plan
ZAxe Z du plan
aAltitude
bEst
NNord
P1Origine du plan
P2Point du plan
XAxe X du plan
YAxe Y du plan
ZAxe Z du plan

Plan incliné
Le plan est défini par un nombre quelconque de points, le périmètre à balayer est défini par une fenêtre (coins inférieur gauche et supérieur droit). Les axes du plan de référence incliné sont les suivants :
axe X :
Horizontal et parallèle au plan
axe Z :
Défini par la direction de la plus forte pente du plan
axe Y :
Perpendiculaire au plan ; croît dans la direction définie
)
Les décalages sont appliqués dans la direction de l'axe Y
Z Y abTPS12_165XP1
ZabTPS12_165a Y XP1
aAltitude
bEst
NNord
P1Origine du plan
XAxe X du plan
YAxe Y du plan
ZAxe Z du plan
aAltitude
bEst
NNord
P1Origine du plan
XAxe X du plan
YAxe Y du plan
ZAxe Z du plan

)
Si le nombre des points de définition est supérieur ou égal à quatre, un ajustement par les moindres carrés est effectué et fournit un plan compensé.
Origine
L'origine du plan de référence peut être définie comme étant dans les coordonnées du plan ou dans les coordonnées d'instrument.
Direction positive du plan
La direction positive du plan est définie par la direction de l'axe Y. La direction peut être modifiée en sélectionnant un point qui définit la direction négative de l'axe Y.
Décalage du plan
TPS12_164ZXd1d2P1Y
TPS12_164aP1ZXd1P2P2' Y

P1Origine du plan
XAxe X du plan
YAxe Y du plan
ZAxe Z du plan
d1Décalage positif
d2Décalage négatif
P1Origine du plan
P2Point définissant un décalage de plan
P2’P2 projeté sur le plan original
d1Décalage défini par P2
XAxe X du plan
YAxe Y du plan
ZAxe Z du plan

44.2Accès au programme Plan de Référence
Accès
Sélectionnez Menu Principal : Programmes...Plan de Référence.
ou
Appuyez sur PROG. Mettez Plan de Référence en surbrillance. CONT (F1). Reportez- vous à "36.2 Accès au menu des programmes" pour des informations sur la touche PROG.
ou
Appuyez sur un raccourci-clavier pour accéder à l'écran PLANREF Début Plan de référence. Reportez-vous à "2.1 Raccourcis-clavier" pour des informations sur les raccourcis-clavier.
ou
PLANREF
Début Plan de référence
CONT (F1)
CONF (F2)
Pour configurer le programme d'application Plan de Référence. Reportez-vous à "44.3 Configuration de plan de référence".
STAT (F3)

SYSC (F6)
Pour sélectionner un système de coordonnées différent. Non disponible pour <Util SyCord Auto : Oui> paramétré dans CONFIGURE Options suppl. Mobile. Reportez-vous à "22.1.1 Configuration Temps Réel". Champ
Option
Description
<Job :>
Liste de sélection
<Syst. Coord. :>
Sortie
Le système de coordonnées actuellement associé au <Job :> sélectionné. Non éditable pour <Util SyCord Auto : Oui> paramétré dans CONFIGURE Options suppl. Mobile. Reportez-vous à "22.1.1 Configuration Temps Réel".
<Liste Codes :>
Liste de sélection
Sortie

Etape suivanteSI le programme d'application Plan de Référence
ALORS
doit être ouvert
CONT (F1) accepte les modifications et accède au programme d'application Plan de Référence.
est à configurer
CONF (F2). Reportez-vous à "44.3 Configuration de plan de référence".
<Jeu de config. :>
Liste de sélection
<Réflecteur :>
Liste de sélection
<Constante Add :>
Sortie

44.3Configuration de plan de référence
Description
Permet de régler toutes les options utilisées au sein du programme d'application Plan de Référence. Ces paramètres sont enregistrés dans le jeu de configuration.
Description
1.
Reportez-vous au chapitre "44.2 Accès au programme Plan de Référence" pour accéder à PLANREF Début Plan de référence.
2.
CONF (F2) pour accéder à PLANREF Configuration.
PLANREF
Configuration,
page Paramètres
Cet écran se compose des pages Paramètres et Journal.
CONT (F1)
MASQA (F3)
Pour modifier le masque d'affichage actuellement affiché. Accède à CONFIGURE Définition Masque Affichage n. Disponible quand <Masque AFF :> est en surbrillance sur la page Paramètres. Reportez-vous à "16.2 Paramètres d'affichage".
PAGE (F6)

SHIFT INFO (F5)
Pour afficher des informations concernant le nom du programme d'application, le numéro de version, la date de la version, le copyright et le numéro d'article. Champ
Option
Description
<Masque AFF :>
Liste de sélection
Le masque d'affichage défini par l'utilisateur est affiché dans PLANREF Mesure de Points sur le Plan. Tous les masques d'affichage du jeu de configuration actif définis dans CONFIGURE Paramètres Affichage peuvent être sélectionnés.
<Max ±Δd pour définir plan :>
Saisie utilisateur
L'écart maximal perpendiculaire d'un point depuis le plan calculé.
<Scan Surface :>
Saisie utilisateur
L'écart maximal dans la direction perpendiculaire au plan défini pour un point mesuré lors du balayage de surface. Des points balayés hors de la limite définie ne sont pas stockés.
<Affichage :>
Ce paramètre définit les points affichés sur la page Carte du programme d'application Plan de Référence.
Tous Points
<Affichage : Tous Points> affiche tous les points dans la vue du plan.

Etape suivante
PAGE (F6) permet de passer à la page du Journal. Reportez-vous à "PLANREF Configuration, page Journal".
PLANREF
Configuration,
page Journal
Points dans zone
<Affichage : Points dans zone> affiche les points au sein de la <Larg. coupure :> définie dans la vue du plan.
<Larg. coupure :>
Disponible pour <Affichage : Points dans zone>.
Saisie utilisateur
Ce paramètre définit la distance depuis le plan où les points sont affichés. Cette distance s'applique des deux côtés du plan. Si des lignes et des surfaces sont à présenter sur une page Carte particulière, alors les parties de ces lignes et de ces surfaces incluses dans la plage définie sont également présentées.
Champ
Option
Description
<Fich Journal :>
Oui ou Non
Dans un fichier journal sont consignées des données provenant d'un programme d'application. Il est créé au moyen du <Fich. Format :> sélectionné.

Etape suivante
CONT (F1) retourne à l'écran depuis lequel l'accès à cet écran s'est effectué.
<Nom Fich :>
Liste de sélection
Ouvrir la liste de sélection permet d'accéder à XX Fichiers Journal, où l'on peut nommer un nouveau fichier journal et où l'on peut sélectionner ou supprimer un fichier existant.
<Fich. Format :>
Liste de sélection

44.4Gestion de plans de référence
Description
Un plan de référence est utilisé pour mesurer des points par rapport à un plan ou balayer un plan.
Mesure par rapport à un plan
•Des plans de référence peuvent être créés, modifiés, stockés et supprimés dans le job actif.
•Les plans de référence peuvent être rappelés pour une utilisation ultérieure.
•Le plan peut être décalé par un point ou un décalage défini.
Balayage d'un plan
<Tâche : Scan de Surface> dans PLANREF Choix tâche et Plan de Référence pour balayer le plan sélectionné dans la projection définie.

PLANREF
Choix tâche et Plan de Référence
CONT (F1)
SHIFT CONF (F2)
Pour configurer le plan de référence. Reportez-vous à "44.3 Configuration de plan de référence".
Option
Description
<Tâche :>
Mesure par rapport à un plan
Les coordonnées des points mesurés sont calculées par rapport au plan de référence.
Balayage
Mesure d'une séquence de points sur la face horizontale, verticale ou inclinée.
<Plan à util. :>
Création d'un plan
Définit un nouveau plan de référence.
Sélection depuis Job
Le plan de référence est sélectionné dans <Plan réf :>.

Etape suivante
<Plan réf :>
Liste de sélection
Disponible pour <Plan à util. : Sélec depuis Job>. Le plan de référence à utiliser. Accède à PLANREF Gestion Plans de Référence.
<Nb de Points :>
Sortie
Disponible pour <Plan à util. : Sélec depuis Job>. Nombre de points utilisés pour le plan affiché dans <Plan réf :>.
<Déviation Std :>
Sortie
Ecart-type des points utilisés pour la définition de plan. ----- est présenté si le nombre de points est inférieur à quatre.
<Max. Δd :>
Sortie
Distance maximale entre un point et le plan calculé. ----- est présenté si le nombre de points est inférieur à quatre.
<Décalage :>
Sortie
La méthode de décalage utilisée dans PLANREF XX Plan de référence, page Décalage.
<Origine:>
Sortie
La méthode d'origine utilisée dans PLANREF XX Plan de référence, page Origine. SI
ALORS
un nouveau plan est à créer
CONT (F1) accède à PLANREF Nouveau Plan de Référence, page Général. Reportez-vous à "Création d'un plan de référence pas à pas".

Création d'un plan de référence pas à pas
des points sont à mesurer par rapport à un plan
CONT (F1) accède à PLANREF Mesure de Points sur le Plan, page Référence. Reportez-vous à "44.5 Mesure de points sur un plan de référence".
un plan va être balayé
CONT (F1) permet d'accéder à PLANREF Définition paramètres scan. Reportez-vous à "44.6 Balayage d'un plan".
SI ALORS
Etape
Description
1.
2.
CONT (F1) permet d'accéder à PLANREF Choix tâche et Plan de Référence.
3.
PLANREF Choix tâche et Plan de Référence
Sélectionnez <Plan à util. : Nouveau Plan>.
4.
CONT (F1) accède à PLANREF Nouveau Plan de référence, page Général.
)NOUV (F2) dans PLANREF Gestion Plans Référence pour accéder à PLANREF Nouveau Plan de Référence, page Général.
5.
PLANREF Nouveau Plan de Référence, page Général
<Plan réf :> L'identifiant du nouveau plan de référence.

<Nb de Points :> Nombre de points utilisés pour la définition du plan.
<Déviation Std :> Ecart type des points utilisés pour la définition du plan. ----- est présenté sauf si plus de quatre points servent à définir le plan.
<Max. Δd :> Distance maximum entre le point mesuré et le plan défini. ----- est affiché sauf si plus de quatre points sont utilisés pour définir le plan.
6.
PAGE (F6) permet de passer à la page Points.
7.
PLANREF Nouveau Plan de Référence, page Points
Un * s'affiche à la droite du point si le point est utilisé comme origine du plan.
Un est affiché à gauche du point si le point est plus loin que la distance maximale entre un point et le plan calculé comme défini dans PLANREF Configuration, page Paramètres.
La colonne Δd(m) affiche la distance perpendiculaire du point à la définition du plan.
)
AJOUT (F2) ajoute des points issus de PLANREF Données : Nom de Job afin de définir le plan de référence.
)
UTIL (F3) pour permuter entre Oui et Non pour le point en surbrillance.
au
paragraphe

)
SUPP (F4) pour supprimer le point en surbrillance de la liste.
)
LEVER (F5) pour mesurer un point à utiliser pour le plan.
)OK (F4) pour retourner à PLANREF Nouveau Plan de Référence.
)
SHIFT ORIGN (F4) pour utiliser le point en surbrillance comme origine du plan.
8.
PAGE (F6) permet de passer à la page Origine.
9.
PLANREF Nouveau Plan de Référence, page Origine
<Réf. Origine : Coords Planes> Les résultats du point sont stockés en plus avec des coordonnées X, Y, Z fondées sur le système de coordonnées planes locales.
<Réf. Origine : Coords Instrumnt> Les points du plan ont des coordonnées d'instrument.
<Coord-X :> Disponible pour <Réf. Origine : Coords Planes>. Saisissez la coordonnée locale X de l'origine. L'origine est définie comme étant la projection du point mesuré sur le plan calculé.
<Coord-Z :> Disponible pour <Réf. Origine : Coords Planes>. Saisissez la coordonnée Z locale de l'origine. L'origine est définie comme étant la projection du point mesuré sur le plan calculé.
<Point : > Définit le sens positif de l'axe Y.
au
paragraphe

)
DIREC (F5) Disponible lorsque <Point :> est en surbrillance. Pour accéder à PLANREF Lever : XX. Mesure d'un point pour définir la direction positive du plan.
10.
PAGE (F6) permet de passer à la page Décalage.
11.
PLANREF Nouveau Plan de Référence, page Décalage
<Util. décalage :> Un décalage peut être défini à l’aide d’un point ou d’une distance. Le plan défini est translaté le long de l'axe Y, de la valeur de décalage entrée.
<IDPt Décalage :> Disponible pour <Util. décalage : Par ID Point>. Identifiant du point translaté.
<Val. Décalage :> Distance de décalage du plan le long de l'axe Y.
Pour <Définir Décalage : Par Distance> on peut saisir la distance.
Pour <Définir Décalage : Par ID Point> la distance calculée au plan ajusté s'affiche. <Val. Décalage :-----> si aucune valeur n'est disponible.
)
DECAL (F5) Disponible lorsque <IdPt Décalage :> est en surbrillance. Pour accéder à PLANREF Lever : XX, page Survey. Mesure d'un point pour définir le point décalé.
12.
PAGE (F6) permet de passer à la page Carte
13.
PLANREF Nouveau Plan de Référence, page Carte
au
paragraphe

Modification d'un plan de référence pas à pasEtape
Description
1.
2.
3.
Sélectionnez <Plan à util. : Sélec depuis Job>.
Mettez <Plan réf. :> en surbrillance.
4.
ENTER permet d'accéder à PLANREF Gestion Plans de Référence.
5.
PLANREF Gestion Plans de Référence
EDIT (F3) accède à PLANREF Modif Plan de Référence, page Général.
6.
PLANREF Modif Plan de Référence, page Général
Continuez avec l'étape 5. du paragraphe "Création d'un plan de référence pas à pas".
Les points affichés dépendent des paramètres dans la page PLANREF Configuration, Paramètres. Les points définissant le plan sont affichés en noir, les autres points en gris.
44.3
)
SHIFT FACE (F1) pour accéder à la vue de face du plan.
)SHIFT PLAN (F1) pour accéder à la vue en plan du plan.
14.
STOCK (F1) pour calculer puis stocker le plan de référence.
au
paragraphe

Sélection d'un plan de référence depuis un fichier pas à pasEtape
Description
1.
2.
3.
Sélectionnez <Plan à util. : Sélec depuis Job>.
4.
Mettez <Plan réf. :> en surbrillance.
5.
ENTER permet d'accéder à PLANREF Gestion Plans de Référence.
6.
PLANREF Gestion Plans de Référence
Sélectionnez un plan de référence.
)
PLUS (F5) affiche des informations sur la date et l'heure de création du plan de référence et sur le nombre de points définissant le plan.
7.
CONT (F1) accède à PLANREF Mesure de Points sur le Plan, page Référence.

44.5Mesure de points sur un plan de référence
Mesure de points sur plan pas à pasEtape
Description
1.
2.
3.
Sélectionnez un plan de référence. Reportez-vous à "Sélection d'un plan de référence depuis un fichier pas à pas".
4.
CONT (F1) accède à PLANREF Mesure de Points sur le Plan, page Référence.
5.
PLANREF Mesure de Points sur le Plan, page Référence
<Décalage Δd :> Distance perpendiculaire entre le point mesuré et le plan ajusté.
<Décalage ΔH :> Distance verticale entre le point mesuré et le plan ajusté.
Pour <Réf. Origine : Coords Planes>
<Coordonnée X :>, <Coordonnée Y :> et <Coordonnée Z :> sont affichées.
Pour <Réf. Origine : Coords Instrmnt>
<Est :>, <Nord :> et <Altitude :> sont affichées.
)
COMPR (F4) pour calculer des décalages par rapport à des points mesurés précédemment.
)STOCK (F1) pour stocker les résultats du point actuellement affiché.
)OK (F4) accède à PLANREF Mesure de Points sur le Plan, page Référence.

)
PLAN (F5) pour modifier le plan de référence sélectionné.
)
6.
7.
PLANREF Mesure de Points sur le Plan, page Carte
)
8.
ALL (F1) pour mesurer des points sur le plan.
Etape Description

44.6Balayage d'un plan
Description
Le balayage (scan) de surface automatise le processus de mesure d'une séquence de points le long de la face verticale, inclinée ou horizontale définie. Les limites de la fenêtre étudiée et les valeurs des intervalles de coordonnées planimétriques et altimétriques sont définies par l'utilisateur. Le balayage de surface ne peut être exécuté qu'au moyen d'instruments motorisés dotés de l'option de distancemètre "EDM sans réflecteur".
TPS12_160d1d2P1P2
Données
P1Premier coin du plan
P2Second coin du plan
d1<Pas Horiz :> du quadrillage
d2<Pas Vert. :> du quadrillage
Inconnues
Coordonnées des points du quadrillage
Balayage d'un nouveau plan pas à pasEtape
Description
1.

2.
)
SHIFT CONF (F2) permet d'accéder à PLANREF Configuration, page Paramètres.
44.3
3.
Tâche : Scan>
<Plan à util. : Nouveau Plan>.
4.
CONT permet d'accéder à (F1) pour d'accéder à PLANREF Nouveau Plan de Référence.
5.
PLANREF Nouveau Plan de Référence
Définissez un nouveau plan de référence. Reportez-vous à "Création d'un plan de référence pas à pas".
6.
STOCK (F1) pour stocker le nouveau plan de référence.
7.
Définit le premier et second coin de la surface à balayer.
8.
PLANREF Définition paramètres scan
Pour les plans inclinés et verticaux :
<Pas Horiz :> Distance plane horizontale.
<Pas Vert. :> Distance plane verticale.
<Incrément :> Incrémentation utilisée pour <Id Pt début :>. Aucun modèle d'identifiant de point n'est utilisé.
au
paragraphe

•Pour <Id Pt début : EMQ> et <Incrément : 10>, les points ont pour identifiants <Id Point : EMQ>, <Id Point : EMQ10>, <Id Point : EMQ20>, ..., <Id Point : EMQ100>, ...
•Pour démarrer <ID Pt début : 100> et <Incrément. : 10> les points sont <ID Point : 100>, <ID Point : 110>, ..., <ID Point : 200>, ..., <ID Point : 210>, ...
•Pour <Id Pt début : abcdefghijklmn89> et <Incrément. : 10>, le point suivant a pour identifiant <Id Point : abcdefghijklmn99> puis l'identifiant échoue à attribuer un nouveau nom.
<Scan Surface :> Taille de la zone à balayer.
<Pts Estimés :> Nombre estimé de points à balayer.
9.
DEBUT (F1) permet d'accéder à PLANREF Etat Scan, page Scan.
)
PAUSE (F3) pour interrompre le balayage de points.
)SCAN (F3) pour continuer le balayage.
)
STOP (F1) pour cesser le balayage de points.
10.
PLANREF Etat Scan, page Scan
L'état du balayage est affiché lors du processus.
<Pts Scannés :> Nombre de points scannés.
<Pts Restant :> Nombre de points restant à balayer.
<Pts Rejetés :> Nombre de points rejetés.
au
paragraphe

<% Réalisé :> Pourcentage de points balayés.
<Temps restant :> Temps restant estimé jusqu'à la fin du balayage.
<Id Point :> Identifiant du dernier point stocké.
11.
PAGE (F6) permet d'accéder à PLANREF Etat Scan, page Carte.
12.
PLANREF Etat Scan, page Carte
Les points effectivement balayés sont affichés en noir, les points, lignes et surfaces mesurés précédemment en gris.
)
13.
au
paragraphe

Tours d'Horizon TPS1200+ 1138
45Tours d'Horizon
Description
•Tours d'Horizon :
•Ce programme (qui comprend l'option Auscultation) s'utilise pour mesurer plusieurs séries de directions et de distances (optionnellement) par rapport à des cibles prédéfinies dans une position de lunette ou les deux.
•La direction médiane et la distance médiane (en option) par rapport à chaque cible sont calculées dans un tour. Le résidu de chaque direction et de chaque distance (en option) à l'intérieur d'un tour est également déterminé.
•La direction moyenne et la distance moyenne (en option) réduites par rapport à chaque cible sont déterminées pour tous les tours actifs.
•Auscultation :
•Ce module peut être intégré dans le programme d'application Tours d'Horizon.
•Avec ce module, il est possible d'utiliser un programmateur pour effectuer des mesures d'angles et de distances répétées en mode automatique sur des cibles prédéfinies à des intervalles configurés.

TPS12_136P1P0P2P3P4P5
Données
P1Point cible prédéfini - E, N, Altitude (en option)
Inconnues
a)La direction médiane et la distance médiane (en option) par rapport à chaque cible, dans un tour.
b)Le résidu de chaque direction et distance (en option), dans un tour.
c)La direction moyenne et la distance moyenne (en option) réduites par rapport à chaque cible, pour tous les tours actifs.
Mesure d'au moins :
a)Deux points visés
b)Deux séries

ATR - Recherche
automatique de cible
La recherche et les mesures ATR peuvent être effectuées vers un réflecteur. Après l'exécution des premières mesures sur chaque cible, les mesures de cibles effectuées dans des tours consécutifs sont automatiques.
Mise en station et orientation de la station
Avant de démarrer le programme Tours d'Horizon, il est nécessaire d'effectuer une mise en station et une orientation de la station s'il faut enregistrer des coordonnées planimétriques orientées.
Propriétés des points
Les propriétés enregistrées avec les points de Tours d'Horizon sont :
•Classe :MESUR ou AUCUN
•Sous-classe : TPS
•La source : Tours d'Horizon
Moyenne de point
Il n'est jamais calculé de moyenne pour les points de Tours d'Horizon même si un point mesuré de la classe MESUR existe déjà sous le même identifiant de point.

45.2Tours d'Horizon
45.2.1Accès au programme Tours d'Horizon
Accès
Sélectionnez Menu Principal : Programmes...Tours d'Horizon.
OU
Appuyez sur PROG. Mettez Tours d'Horizon en surbrillance. CONT (F1).
Reportez-vous à "36.2 Accès au menu des programmes" pour des informations sur la touche PROG.
OU
Appuyez sur un raccourci-clavier pour accéder à l'écran TOURS HRZ Début Tours d'Horizon.
OU

PROG Tours
Début Tours d'Horizon
CONT (F1)
Pour accepter les modifications et accéder à l'écran suivant. Les paramètres retenus deviennent actifs.
CONF (F2)
Pour configurer le programme d'application Tours d'Horizon. Accède à TOURS HRZ Configuration. Reportez-vous à "45.2.2 Configuration de tours d'horizon".
STAT (F3)
Pour la mise en station. Accède à STATION Mise en Station.
SYSC (F6)
Pour sélectionner un système de coordonnées différent.
Option
Description
<Job Pts Fixe :>
Liste de sélection
Le job dans lequel il est possible de sélectionner des points cibles et de créer une liste de points. Tous les jobs de Menu Principal : Gestion...Jobs peuvent être sélectionnés. Détermine le système de coordonnées actif. Les données issues de ce fichier sont affichées dans GESTION Données : Nom de Job.

<Job :>
Liste de sélection
Le job actif. Tous les jobs de Menu Principal : Gestion...Jobs peuvent être sélectionnés. Détermine le système de coordonnées actif. Les données issues de ce fichier sont affichées dans GESTION Données : Nom de Job.
<Syst. Coord. :>
Sortie
Le système de coordonnées actuellement associé au <Job :> sélectionné.
<Liste Codes :>
Liste de sélection
Sortie
Des codes ont déjà été enregistrés dans le job sélectionné. Le nom de la liste de codes est affiché si les codes ont été copiés depuis une liste de codes de la RAM système. Le nom du job actif est en revanche affiché si les codes n'ont pas été copiés depuis une liste de codes de la RAM système mais saisis manuellement.
<Jeu de config. :>
Liste de sélection
<Réflecteur :>
Liste de sélection
Le réflecteur actuellement défini dans le jeu de configuration sélectionné. Tous les réflecteurs de Menu Principal : Gestion...Réflecteurs peuvent être sélectionnés.

Etape suivante
CONT (F1) accepte les modifications et permet d'accéder à TOURS HRZ Tours d'Horizon
TOURS HRZ
Menu Tours d'Horizon
CONT (F1)
SHIFT CONF (F2)
Pour configurer le programme d'application Tours d'Horizon. Accède à TOURS HRZ Configuration. Reportez-vous à "45.2.2 Configuration de tours d'horizon".
<Constante Add :>
Sortie

Description des options du menu Tours d'HorizonOptions du menu Tours d'Horizon
Description
Gérer Liste Points
Pour créer, éditer et gérer une liste de points cibles pour le lever.
45.2.3
Mesurer Nouveaux Points
Pour définir les points cibles et mesurer le premier tour.
45.2.4
Mesurer Tours
Pour mesurer le deuxième et tous les autres tours.
45.2.5
Calcul Angles
Pour calculer les angles horizontal / vertical et leurs résidus.
45.2.6
Calcul Distances
Pour calculer les distances et leurs résidus.
45.2.6
Quitter
Pour terminer le programme d'application Tours d'Horizon.
Etape suivanteSI le programme d'application Tours d'Horizon
ALORS
doit être ouvert
mettez l'option concernée en surbrillance et appuyez sur CONT (F1). Reportez-vous aux chapitres mentionnés plus haut.
est à configurer
CONF (F2). Reportez-vous à "45.2.2 Configuration de tours d'horizon".
doit être quitté
sélectionnez Quitter et CONT (F1).

45.2.2Configuration de tours d'horizon
Accès
Sélectionnez Menu Principal : Programmes...Tours d'Horizon. CONT (F1). Dans TOURS HRZ Début Tours d'Horizon, appuyez sur CONF (F2) pour accéder à TOURS HRZ Configuration, page Paramètres.
OU
Appuyez sur PROG. Mettez Tours d'Horizon en surbrillance. CONT (F1). Dans TOURS HRZ Début Tours d'Horizon, appuyez sur CONF (F2) pour accéder à TOURS HRZ Configuration, page Paramètres.
OU
Appuyez sur SHIFT CONF (F2) dans TOURS HRZ Menu Tours d'Horizon.
TOURS HRZ
Configuration,
page Paramètres
Cet écran comprend la page Paramètres, la page Tolérances et la page Journal. Les explications fournies ci-dessous pour les raccourcis-clavier s'appliquent à toutes les pages, sauf mention contraire.
CONT (F1)
DEFT (F5)
Disponible pour les jeux de configuration par défaut. Pour rappeler les paramètres par défaut.
PAGE (F6)
SHIFT INFO (F5)
Pour afficher des informations concernant le nom du logiciel, le numéro de version, la date de la version, le copyright et le numéro de référence.

Option
Description
<Méthode :>
•Détermine l'ordre de mesure des points cibles.
AIAIIBIIBI
•Les points cibles sont mesurés en position de lunette I et II.
•point A I - point A II - point B II - point B I ...
AIAIIBIBII
•point A I - point A II - point B I - point B II ...
AIBIAIIBII
•point A I - point B I... point A II - point B II ...
AIBIBIIAII
•point A I - point B I... point B II- point A II...
AIBICIDI
•Les points cibles ne sont mesurés qu'en position I.
•point A I - point B I - point C I - point D I ...
<Masque AFF :>
Liste de sélection
Le masque d'affichage défini par l'utilisateur à présenter dans TOURS HRZ - Lever. Tous les masques d'affichage du jeu de configuration actif définis dans CONFIGURE Paramètres Affichage peuvent être sélectionnés.

<Stop à :>
Liste de sélection
Pour définir l'action à entreprendre lorsqu'un dialogue de message est présenté durant une série de mesures.
Tous Messages
Tous les dialogues de messages sont présentés en mode normal et sont fermés tel que défini par les paramètres de <Délai expiré :>.
Tol dépassée
Seul le dialogue de message relatif au dépassement de tolérances est présenté puis fermé tel que défini par les paramètres de <Délai expiré :>.
Jamais
•Aucun dialogue de message n'est présenté, exception faite d'avertissements spécifiques.
•Les avertissements spécifiques concernant l'instrument et sa capacité à poursuivre le processus d'auscultation seront présentés et resteront affichés sur l'écran. Ils s'étendent à la surchauffe de l'instrument, au faible niveau des batteries et à l'insuffisance d'espace mémoire disponible sur la carte CompactFlash.
<Délai expiré :>
Pour définir le délai imparti avant la fermeture automatique des messages de dialogues durant une série de mesures. Cette liste de sélection n'est pas disponible en cas de choix de <Stop à : Jamais>.
Sans temps
Il n'y a pas de fermeture automatique des dialogues de messages. Lorsqu'un dialogue de message est présenté, il ne peut être fermé qu'en pressant OUI (F4).

Etape suivante
PAGE (F6) permet de passer à la page des Tolérances.
TOURS HRZ
Configuration,
page Tolérances
Option
Description
<Util Tolérances :>
Oui ou Non
Les tolérances horizontale, verticale et en distance entrées sont vérifiées au cours des mesures afin de garantir la précision des pointés et des mesures.
<Tolérance Hz :>
Saisie utilisateur
La tolérance pour les directions horizontales.
<Tolérance V :>
Saisie utilisateur
La tolérance pour les directions verticales.
<Tolérance Dist :>
Saisie utilisateur
La tolérance pour les distances.
Etape suivante
1 sec à 60 sec
Tous les dialogues de messages sont automatiquement fermés tel que défini par le paramétrage considéré.
<Temps Auscult :>
Ce champ de saisie n'est disponible que si le module d'auscultation a été enregistré via son code de licence.
Oui
L'auscultation automatique de cibles est activée.
Non
L'auscultation automatique de cibles n'est pas activée. L'application des Tours d'Horizon sera utilisée.

TOURS HRZ
Configuration,
page Journal
Option
Description
<Fich Journal :>
Oui ou Non
Pour générer un fichier journal lorsque le programme d'application est quitté. Dans un fichier journal sont consignées des données provenant d'un programme d'application. Il est créé avec le <Fich. Format :> sélectionné.
<Nom Fich :>
Liste de sélection
<Fich. Format :>
Liste de sélection

Etape suivante

45.2.3Gestion de liste de points
Description
Une liste de points cibles pour le lever peut être créée, éditée et gérée. Les nouveaux points sont toujours ajoutés à partir du job de points fixes, comme défini sur l'écran Début Tours d'Horizon.
Accès
Mettez en surbrillance Gérer Liste Points dans TOURS HRZ Menu Tours d'Horizon et pressez CONT (F1).
GERER
Liste Points
.
CONT (F1)
Pour retourner à l'écran Menu Tours d'Horizon.
NOUV (F2)
Pour créer une nouvelle liste de points.
EDIT (F3)
Pour éditer une liste de points existante.
SUPP (F4)
Pour supprimer une liste de points existante.
PLUS (F5)
SHIFT DEBUT (F2)
Pour mettre le point en tête de liste en surbrillance.
SHIFT FIN (F3)
Pour mettre le point en fin de liste en surbrillance.

GERER
Nouvelle Liste des Pts, page Général
.
STOCK (F1)
Pour enregistrer la nouvelle liste de points.
Option
Description
<Liste Pts :>
Saisie utilisateur
Le nom de la liste de points.
<Lever Auto :>
Oui ou Non
Pour effectuer un lever automatique des points cibles (l'instrument se tourne et mesure automatiquement le point cible). Pour instruments avec ATR.
<Tri Pts Auto:>
Oui ou Non
Pour trier automatiquement les points cibles (l'instrument travaillera dans le sens horaire et trouvera le plus court chemin pour se déplacer entre les points cibles).

GERER
Sélectionner Pts,
page Points
.
STOCK (F1)
Pour enregistrer les points dans la liste.
AJOUT (F2)
Pour ajouter des points du job de points fixes à la liste.
AJT 1 (F3)
Pour ajouter un point du job de points fixes à la liste.
SUPPR (F4)
Pour retirer le point en surbrillance de la liste. Le point lui-même n’est pas supprimé.
PLUS (F5)

45.2.4Mesure de nouveaux points
Description
Les points à utiliser pour Tours d'Horizon peuvent être sélectionnés et le premier tour mesuré. Le paramétrage de la première mesure sur chaque point est utilisé pour les autres tours.
Accès
Mettez Mesurer Nouveaux Points en surbrillance dans TOURS HRZ Menu Tours d'Horizon et pressez CONT (F1).
TOURS HRZ
Définir Points pour Tour
.
CONT (F1)
Pour mesurer le point saisi et accéder à TOURS HRZ Etat zéro - Lever.
OK (F5)
Pour terminer la sélection des points et accéder à TOURS HRZ Menu Tours d'Horizon pour d'autres étapes.
SHIFT GETPT (F4)
Pour sélectionner des points enregistrés dans la base de données.
Pour permuter entre l'entrée d'un id de point individuel différent du modèle d'identifiant défini et l'identifiant de point courant conforme au modèle d'identifiant. Reportez-vous à "16.1 Modèles d'identifiants" pour de plus amples informations sur les modèles d'identifiant.

Option
Description
<Lever Auto :>
ON ou OFF
Pour des instruments munis d'ATR et avec <Lever Auto : ON>, la recherche et les mesures ATR sont effectuées sur des cibles spécifiques, au sein de séries supplémentaires.
Etape suivanteSI les points
ALORS
doivent être mesurés
CONT (F1) pour accéder à TOURS HRZ Etat zéro - Lever.
doivent être pris dans la base de données
SHIFT GETPT (F4) pour accéder à TOURS HRZ Données : Nom de Job.
ne doivent pas être sélectionnés
OK (F5) pour accéder à TOURS HRZ Menu Tours d'Horizon.

TOURS HRZ
Etat zéro - Lever, page Tours
ALL (F1)
Pour mesurer et enregistrer des angles et des distances et revenir à TOURS HRZ Défnir Points pour Tour.
DIST (F2)
REC (F3)
Pour enregistrer des données et revenir à TOURS HRZ Définir Points pour Tour.
POSIT (F5)
Pour placer l'instrument sur le point visé sélectionné.
PAGE (F6)
Les champs sont les mêmes que dans TOURS HRZ Tour XX de XX, Pt XX de XX.
Etape suivante
ALL (F1) pour mesurer et enregistrer des données et revneir à TOURS HRZ Définir Points pour Tour.

Etat zéro
pas à pas
La description pas à pas explique comment mesurer des points si <Méthode : AIBIBIIAII> et <Lever Auto : On> sont configurés. Etape
Description
1.
TOURS HRZ Définir Points pour Tour
2.
Est-ce un point à sélectionner dans la base de données ?
3.
SHIFT GETPT (F4) pour accéder à TOURS HRZ Données : Nom de Job.
4.
TOURS HRZ Données : Nom de Job
Mettez le point souhaité en surbrillance et CONT (F1) permet d'accéder à TOURS HRZ Etat zéro. Continuez par l'étape 6.
5.
Saisissez l'<Id Point :> si un nouvel ou un autre identifiant de point est requis.
6.
CONT (F1) pour accéder à TOURS HRZ Etat zéro - Lever.
7.
TOURS HRZ Etat zéro - Lever
ALL (F1) pour mesurer et enregistrer des angles et des distances et revenir à TOURS Défnir Points pour Tour.
8.
Répétez l'étape 2. à 7. jusqu'à ce que tous les points soient sélectionnés.
9.
OK (F5) pour terminer la sélection de points.
)
Si <Lever Auto : ON>, les instruments munis d'ATR mesurent automatiquement les points sélectionnés de la première série dans la seconde position de la lunette.

45.2.5Mesure de tours d'horizon
Description
Les points sélectionnés issus de TOURS HRZ Mesurer Nouveaux Points sont utilisés pour mesurer d'autres tours. Les paramétrages des mesures sont pris de la première mesure sur chaque cible.
Accès
Mettez Mesurer Tours en surbrillance dans TOURS HRZ Menu Tours d'Horizon et pressez CONT (F1).
TOURS HRZ
Mesurer Tours
CONT (F1):
Ouvre TOURS HRZ Mesure Point - Lever pour mesurer les points. Pour <Lever Auto : ON>, les mesures sont effectuées automatiquement.

Option
Description
<No. Tours :>
Saisie utilisateur
Le nombre de tours à mesurer avec les points cibles. Le nombre maximum de tours autorisés est 99.
<Nbr. de Pts :>
Sortie
Le nombre de points cibles.
Etape suivante
CONT (F1) pour mesurer d'autres tours des points définis.
TOURS HRZ
Tour XX de XX
Pt XX de XX,
page Tours
ALL (F1)
Pour mesurer et enregistrer des angles et distances et incrémenter au point suivant.
DIST (F2)
REC (F3)
Pour enregistrer des données et incrémenter au point suivant.
IGNOR (F4)
Pour passer la mesure du point affiché et continuer avec le point suivant.
OK (F5)
Pour terminer les mesures de tour d'horizon et revenir à TOURS HRZ Menu Tours d'Horizon.
PAGE (F6)
SHIFT POSIT (F5)
Pour placer l'instrument sur le point visé sélectionné.

Option
Description
<Δ Hz :>
Sortie
La différence entre l'angle horizontal actuel et l'angle horizontal vers la cible une fois la sélection effectuée.
<Δ V :>
Sortie
La différence entre l'angle vertical actuel et l'angle horizontal vers la cible une fois la sélection effectuée.
<Δ Pente :>
Sortie
La différence entre la distance de pente actuelle vers la cible et la distance de pente vers cette cible une fois la sélection effectuée.
Etape suivante
ALL (F1) pour mesurer d'autres tours des points sélectionnés.
)
•Les instruments motorisés visent automatiquement les cibles.
•Les instruments avec ATR et <Lever Auto : ON> mesurent automatiquement les cibles.
Mesurer Tours
pas à pasEtape
Description
1.
Reportez-vous à " Etat zéro pas à pas" pour de plus amples informations sur la sélection des points.
2.
TOURS HRZ Mesurer Tours
<No. Tours :> Saisissez le nombre de tours à mesurer.
3.
CONT (F1) pour accéder à TOURS HRZ Tour XX de XX, Pt XX de XX, page Tours.
•Les instruments motorisés mesurent automatiquement les cibles.

)
Le calcul nécessite la mesure de deux tours entiers. Les angles horizontaux et verticaux peuvent être calculés individuellement.
•Les instruments non motorisés doivent être amenés au point de mesure suivant ; suivez les instructions données.
4.
TOURS HRZ Tour XX de XX, Pt XX de XX, page Tours.
ALL (F1) pour mesurer et enregistrer.
)
