1. Usage des drones pour
les activités de recherche
Arnaud Vandecasteele | Mapali
Jean Paillat | eRcane
Jeudi 25 Juin, Journées scientifiques
Mapali | Créateur d’innovations cartographiques

2. 2/39
Introduction
Drones mythes et réalités
Caractéristiques du drone eBee
Drones et recherches scientifiques
Conclusion
1
2
3

3. 3/39
Arnaud Vandecasteele | Mapali
Société spécialisée dans
l'acquisition, le traitement et l'analyse de données géographiques
www.mapali.re
0693 06 25 81
mapali_gis
Introduction

4. 4/39
Introduction
Drones
Aériens et
sous-marins

5. 5/39
Partie I
Drones,
Mythes et
Réalités

6. 6/39
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

7. 7/39
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques
Sérieusement ?

8. 8/39

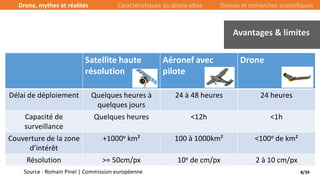

Satellite haute
résolution
Aéronef avec
pilote
Drone
Délai de déploiement Quelques heures à
quelques jours
24 à 48 heures 24 heures
Capacité de
surveillance
Quelques heures <12h <1h
Couverture de la zone
d’intérêt
+1000e km² 100 à 1000km² <100e de km²
Résolution >= 50cm/px 10e de cm/px 2 à 10 cm/px
Source : Romain Pinel | Commission européenne
Avantages & limites
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

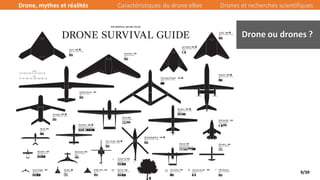

9. 9/39
Drone ou drones ?
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

10. 10/39

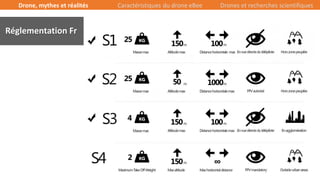

Réglementation Fr
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

11. 11/39
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

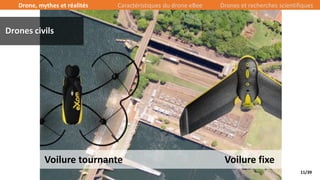

Voilure tournante Voilure fixe
Drones civils

12. 12/39
Agriculture
Mines
Surveillance
Humanitaire
Protection
environnementale
…
https://www.sensefly.com/applications/overview.html
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

13. 13/39

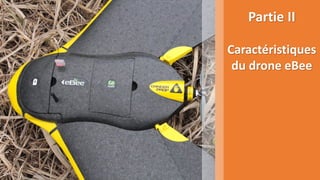

Partie II
Caractéristiques
du drone eBee

14. 14/39

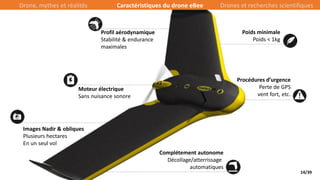

Complétement autonome
Décollage/atterrissage
automatiques
Profil aérodynamique
Stabilité & endurance
maximales
Poids minimale
Poids < 1kg
Procédures d’urgence
Perte de GPS
vent fort, etc.
Moteur électrique
Sans nuisance sonore
Images Nadir & obliques
Plusieurs hectares
En un seul vol
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

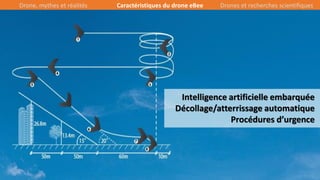

15. 15/39
Intelligence artificielle embarquée
Décollage/atterrissage automatique
Procédures d’urgence
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

16. 16/39

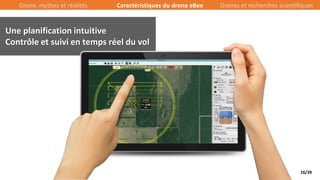

Une planification intuitive
Contrôle et suivi en temps réel du vol
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

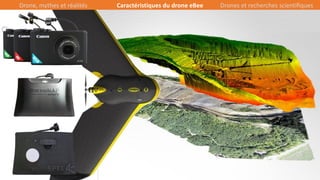

17. 17/39
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

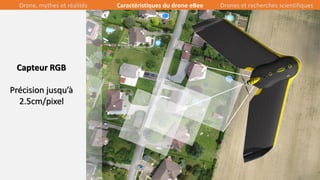

18. 18/39
Capteur RGB
Précision jusqu’à
2.5cm/pixel
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

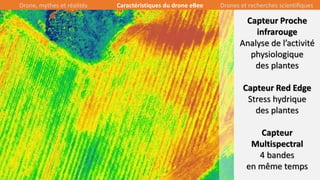

19. 19/39
Capteur Proche
infrarouge
Analyse de l’activité
physiologique
des plantes
Capteur Red Edge
Stress hydrique
des plantes
Capteur
Multispectral
4 bandes
en même temps
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

20. 20/39

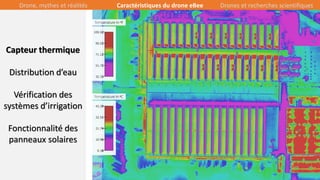

Capteur thermique
Distribution d’eau
Vérification des
systèmes d’irrigation
Fonctionnalité des
panneaux solaires
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

21. 21/39

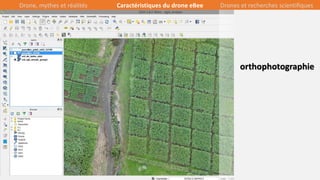

orthophotographie
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

22. 22/39

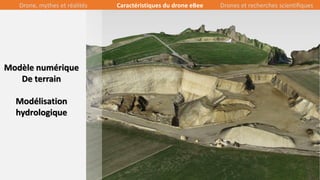

Modèle numérique
De terrain
Modélisation
hydrologique
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

23. 23/39

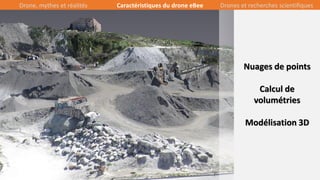

Nuages de points
Calcul de
volumétries
Modélisation 3D
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

24. 24/39

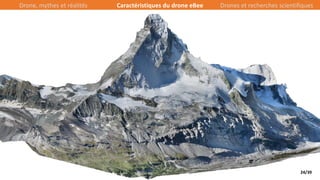

Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

25. 25/39
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

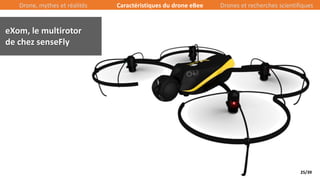

eXom, le multirotor
de chez senseFly

26. 26/39
Partie III
Drones et
Recherches
Scientifiques

27. 27/39

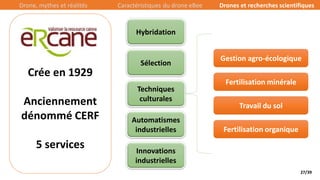

Hybridation
Sélection
Techniques
culturales
Innovations
industrielles
Automatismes
industrielles
Crée en 1929
Anciennement
dénommé CERF
5 services
Fertilisation minérale
Gestion agro-écologique
Travail du sol
Fertilisation organique
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

28. 28/39

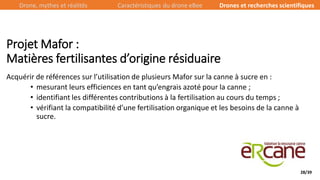

Acquérir de références sur l’utilisation de plusieurs Mafor sur la canne à sucre en :
• mesurant leurs efficiences en tant qu’engrais azoté pour la canne ;
• identifiant les différentes contributions à la fertilisation au cours du temps ;
• vérifiant la compatibilité d’une fertilisation organique et les besoins de la canne à
sucre.
Projet Mafor :
Matières fertilisantes d’origine résiduaire
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

29. 29/39

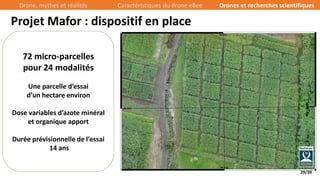

Projet Mafor : dispositif en place
72 micro-parcelles
pour 24 modalités
Une parcelle d’essai
d’un hectare environ
Dose variables d’azote minéral
et organique apport
Durée prévisionnelle de l’essai
14 ans
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

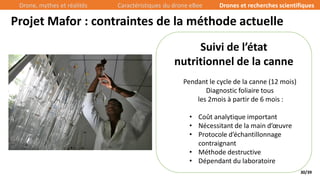

30. 30/39
Suivi de l’état
nutritionnel de la canne
Pendant le cycle de la canne (12 mois)
Diagnostic foliaire tous
les 2mois à partir de 6 mois :
• Coût analytique important
• Nécessitant de la main d’œuvre
• Protocole d’échantillonnage
contraignant
• Méthode destructive
• Dépendant du laboratoire
Projet Mafor : contraintes de la méthode actuelle
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

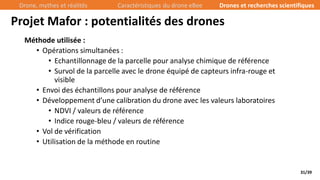

31. 31/39
Méthode utilisée :
• Opérations simultanées :
• Echantillonnage de la parcelle pour analyse chimique de référence
• Survol de la parcelle avec le drone équipé de capteurs infra-rouge et
visible
• Envoi des échantillons pour analyse de référence
• Développement d’une calibration du drone avec les valeurs laboratoires
• NDVI / valeurs de référence
• Indice rouge-bleu / valeurs de référence
• Vol de vérification
• Utilisation de la méthode en routine
Projet Mafor : potentialités des drones
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

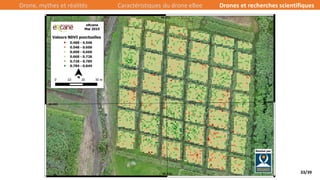

32. 32/39

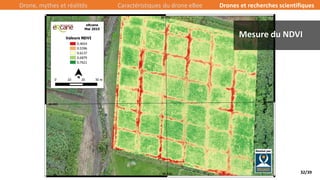

Mesure du NDVI
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

33. 33/39
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

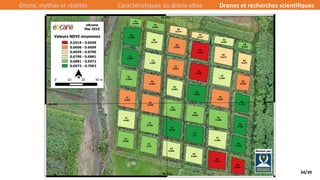

34. 34/39
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

35. 35/39
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques
Fukushima Tsunami
Evaluation des reconstructions

36. 36/39
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

37. 37/39
Drone, mythes et réalités Caractéristiques du drone eBee Drones et recherches scientifiques

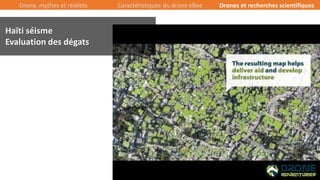

Haïti séisme
Evaluation des dégats

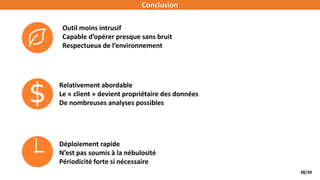

38. 38/39
Outil moins intrusif
Capable d’opérer presque sans bruit
Respectueux de l’environnement
Relativement abordable
Le « client » devient propriétaire des données
De nombreuses analyses possibles
Déploiement rapide
N’est pas soumis à la nébulosité
Périodicité forte si nécessaire
Conclusion

39. 39/39
Questions ?
