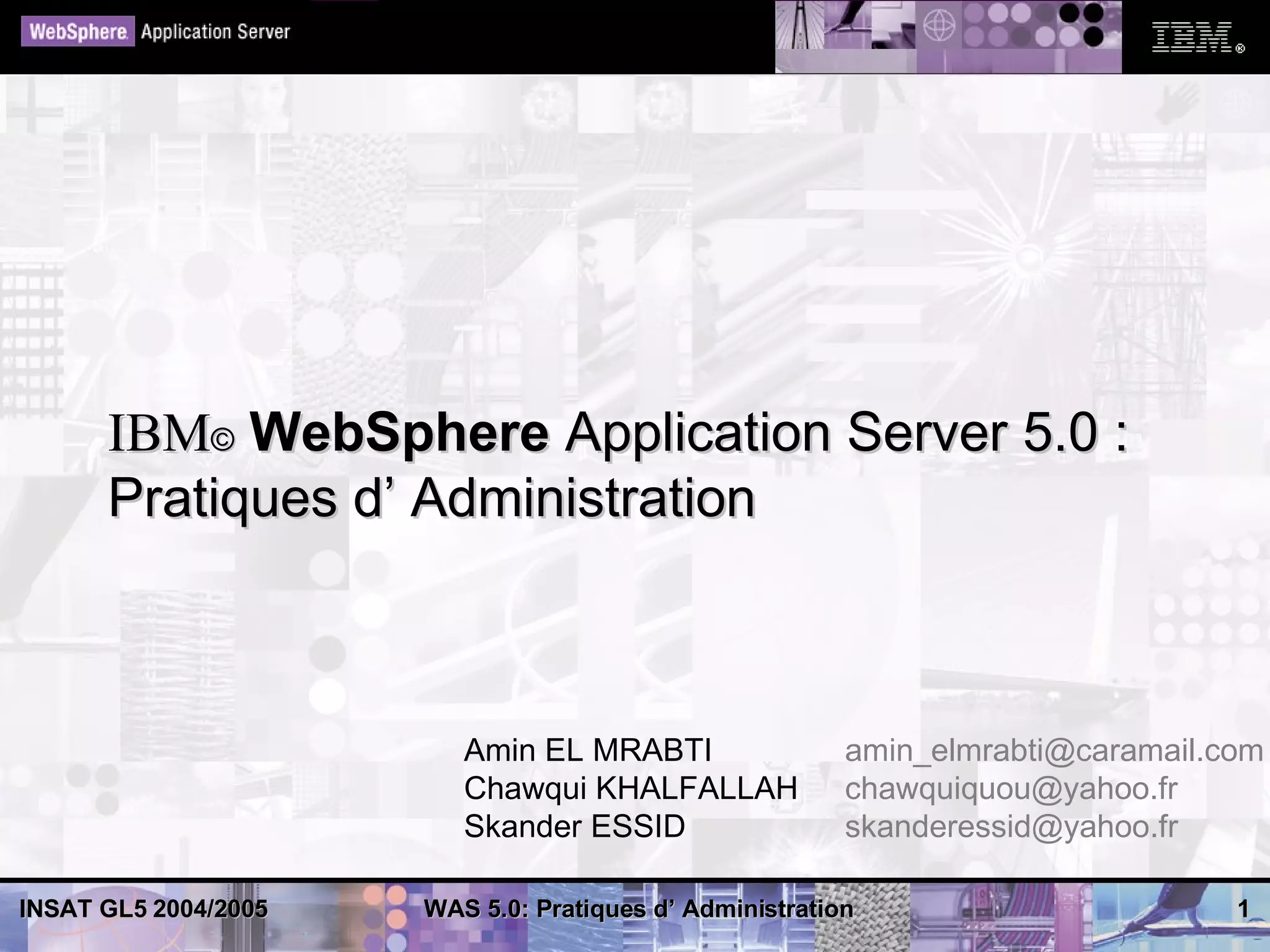

IBM© WebSphere Application Server 5.0 :
Pratiques d’ Administration

Amin EL MRABTI amin_elmrabti@caramail.com
Chawqui KHALFALLAH chawquiquou@yahoo.fr
Skander ESSID skanderessid@yahoo.fr

INSAT GL5 2004/2005 WAS 5.0: Pratiques d’ Administration 1

About the speakers

• Amin EL MRABTI, Chawqui KHALFALLAH et Skander ESSID
sont tous les trois élèves-ingénieurs logiciel à l’INSAT de Tunis.

Tous sont passionnés par les architectures des systèmes logiciels.


Plan
La plate-forme WebSphere et son serveur d’applications
Administration: outils et pratique
Evolution
Administration avancée distribuée: outils et pratique
AAT: Présentation et démo
Architecture
Anticiper le futur
Topologies de déploiement
wsadmin: Présentation et démo
Orientations ND
Architecture Console: Présentation et démos
Administration
WAS 6.0: la solution ?
Administration avancée
Log Analyzer


• M. JToto croit en son application Java
d’entreprise.
• M. JToto a besoin d’un serveur d’application
J2EE.
• M. JToto découvre que ebay.com tourne
sous IBM WebSphere Application Server.

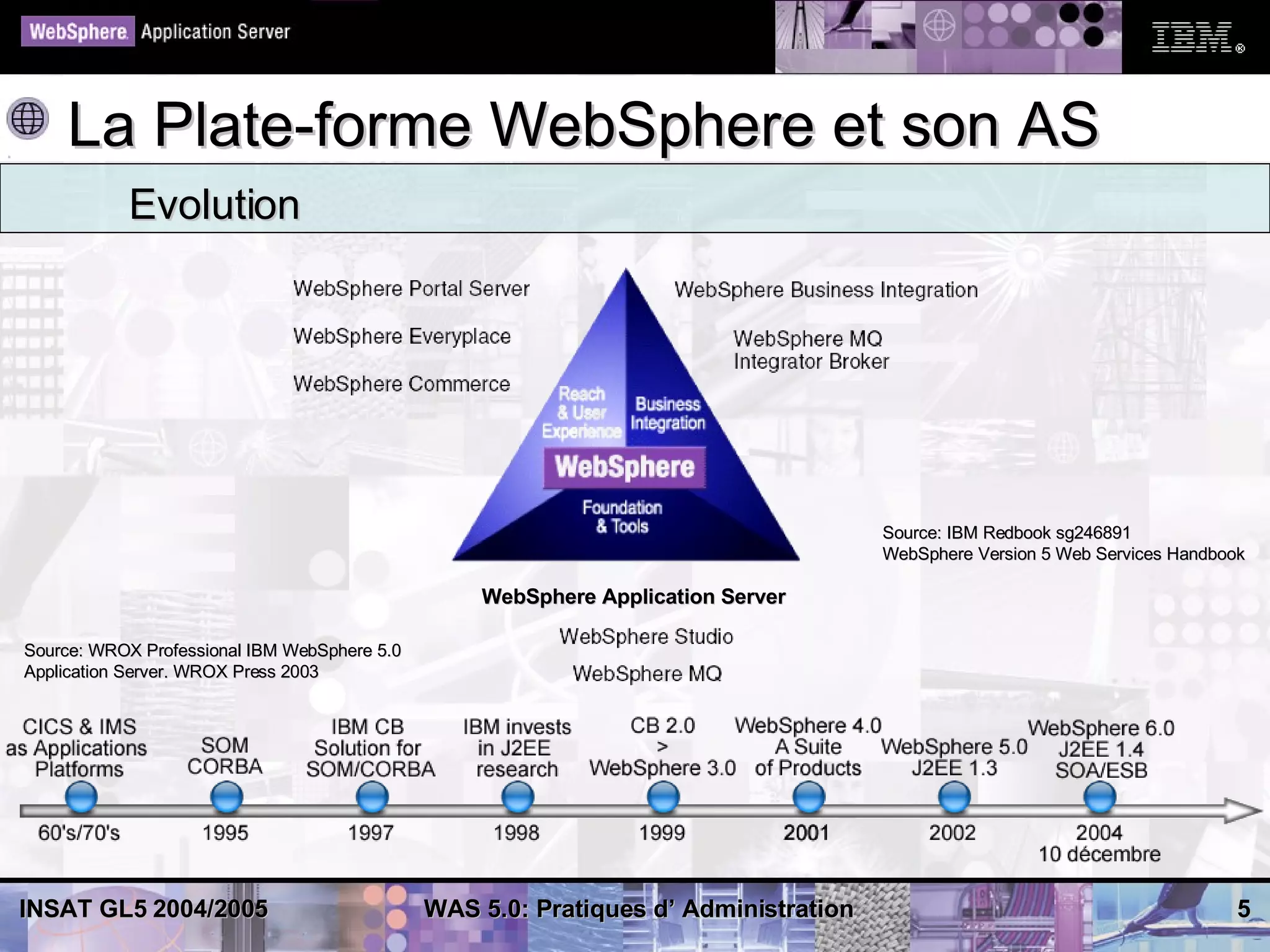

La Plate-forme WebSphere et son AS

Evolution

Source: IBM Redbook sg246891
WebSphere Version 5 Web Services Handbook

WebSphere Application Server

Source: WROX Professional IBM WebSphere 5.0
Application Server. WROX Press 2003

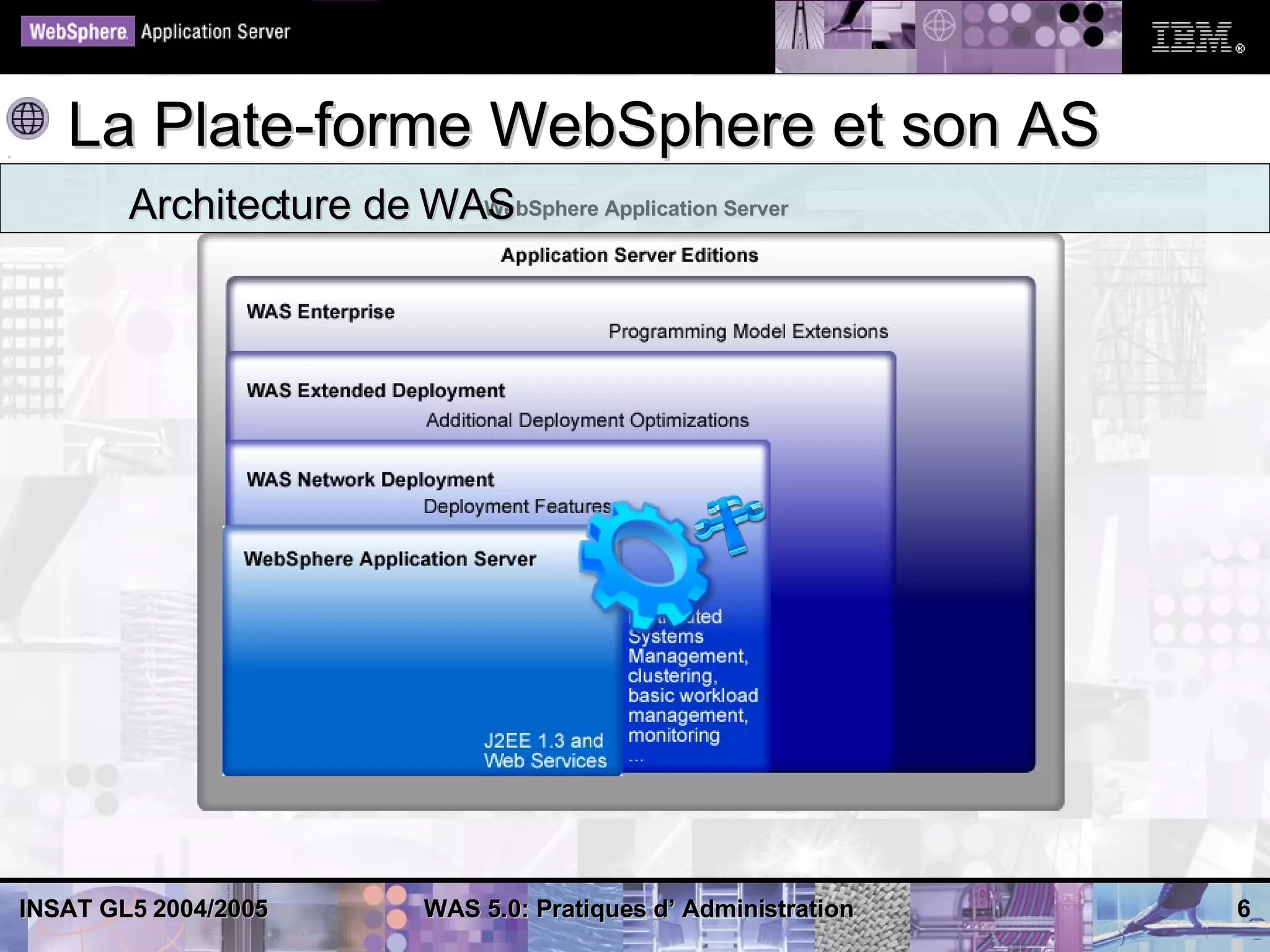

Architecture de WAS
WebSphere Application Server

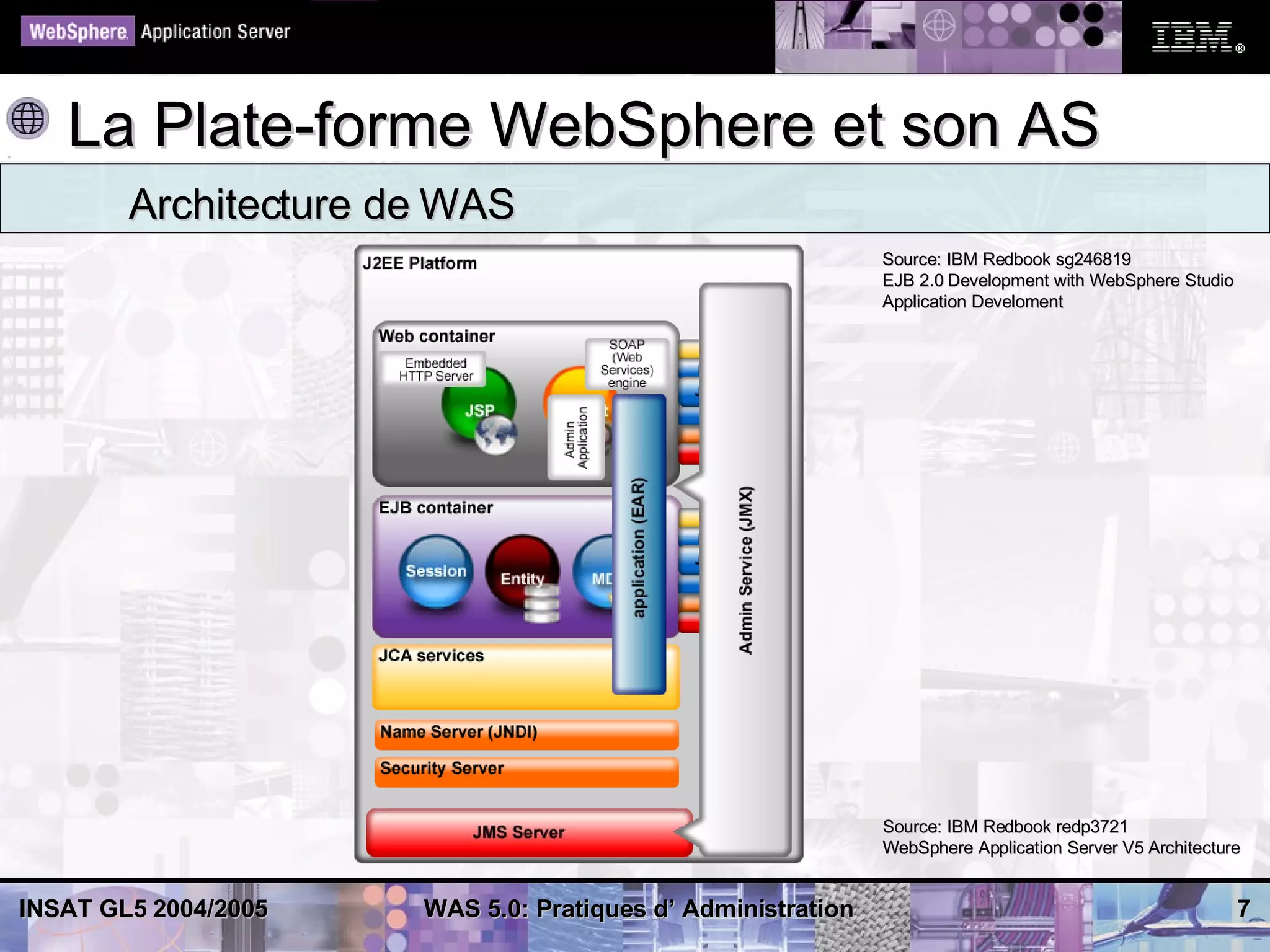

Architecture de WAS
Source: IBM Redbook sg246819
EJB 2.0 Development with WebSphere Studio
Application Develoment

Source: IBM Redbook redp3721
WebSphere Application Server V5 Architecture


? • M. JToto est perplexe devant la complexité
de l’architecture.
• M. JToto est encore plus perplexe en
découvrant le prix.
• M. JToto se demande quels outils peuvent
bien l’aider à administrer cette architecture ?

Administration : outils et pratique

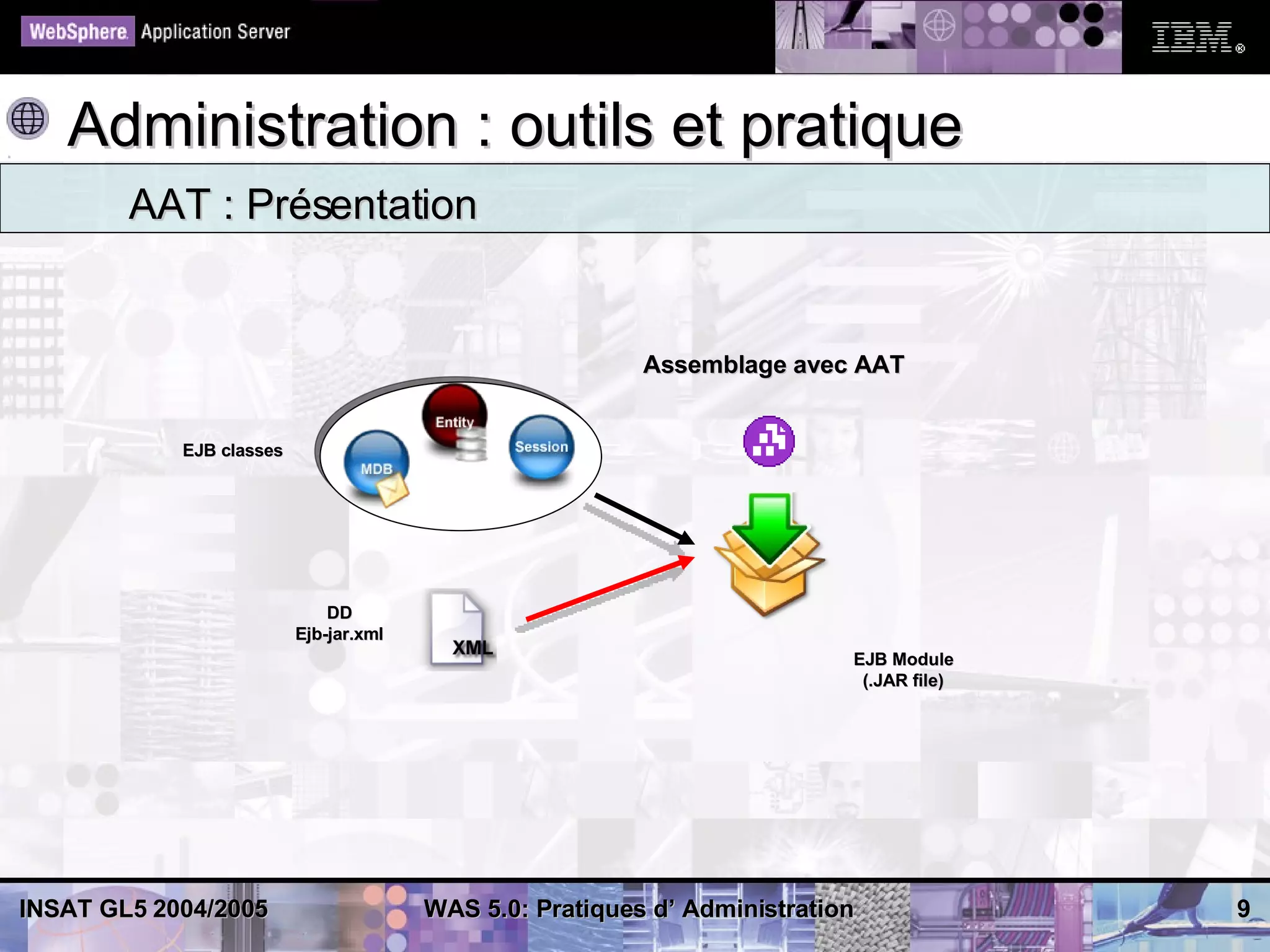

AAT : Présentation

Assemblage avec AAT

EJB classes

DD
Ejb-jar.xml
EJB Module
(.JAR file)

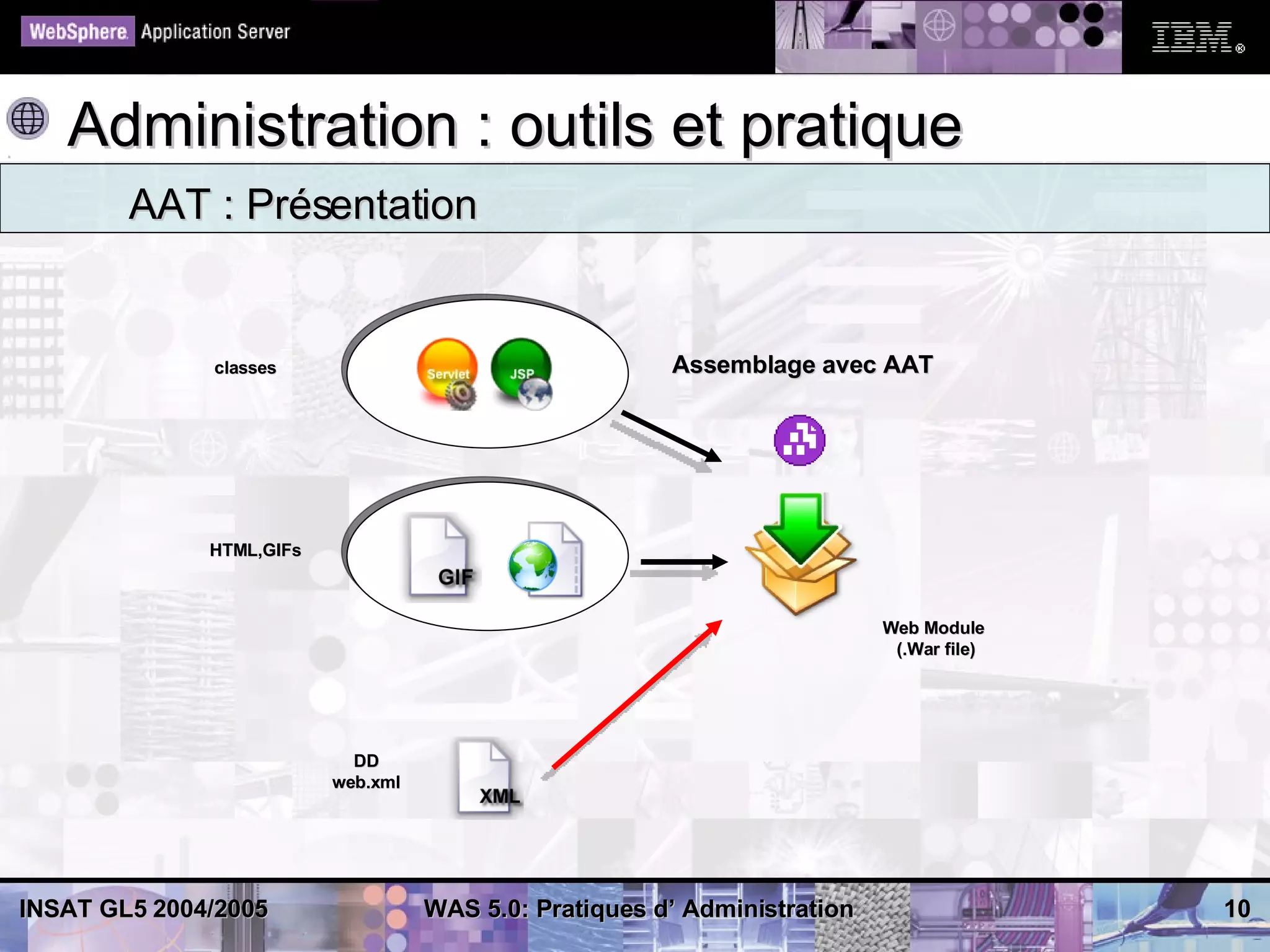

AAT : Présentation

classes Assemblage avec AAT

HTML,GIFs

Web Module
(.War file)

DD
web.xml


AAT : Présentation

Assemblage avec AAT

EJB Module
(.JAR file)

Enterprise Application
Web Module (.EAR file)
(.War file)

DD
application.xml

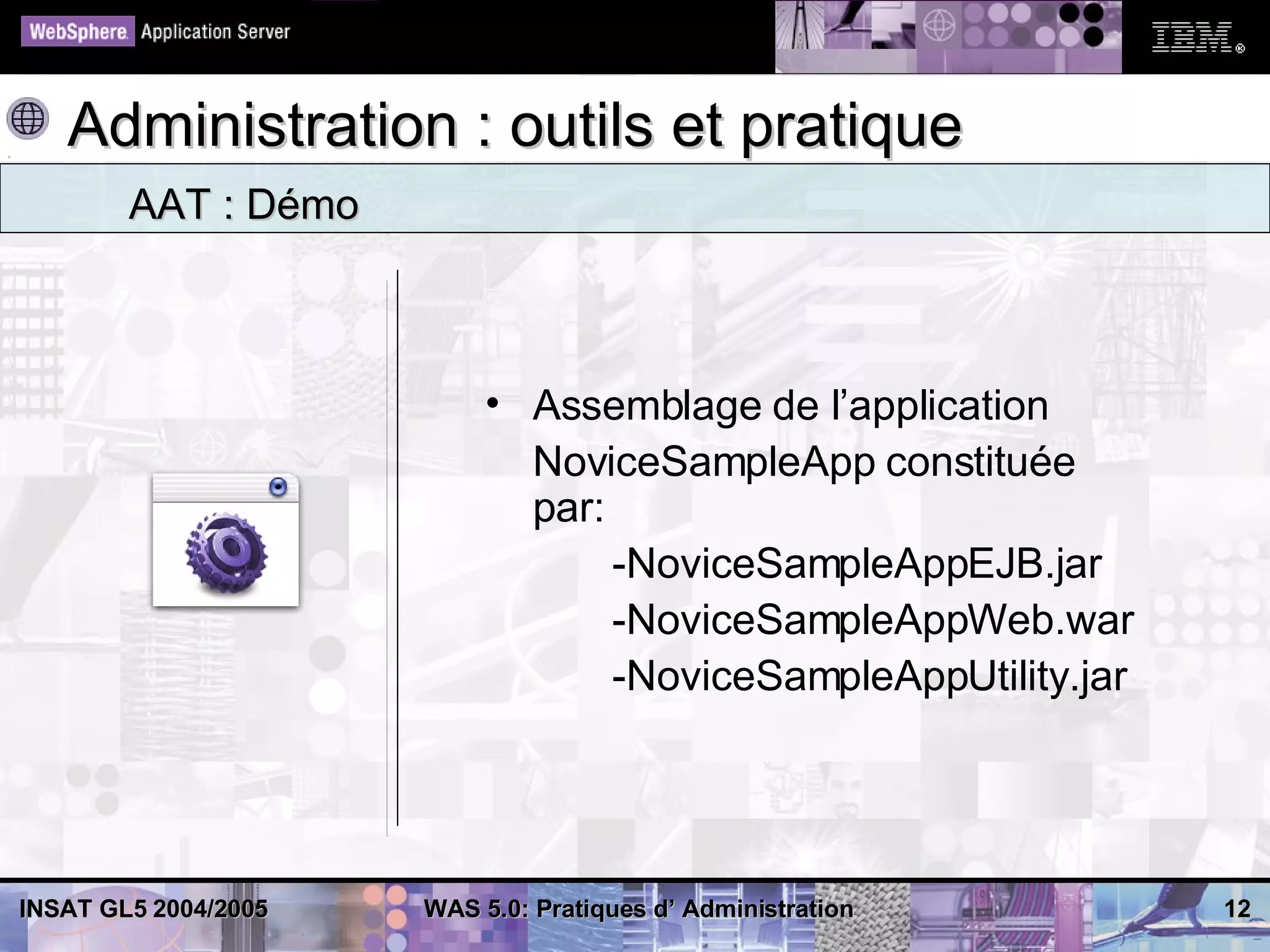

AAT : Démo

• Assemblage de l’application
NoviceSampleApp constituée
par:
-NoviceSampleAppEJB.jar
-NoviceSampleAppWeb.war
-NoviceSampleAppUtility.jar

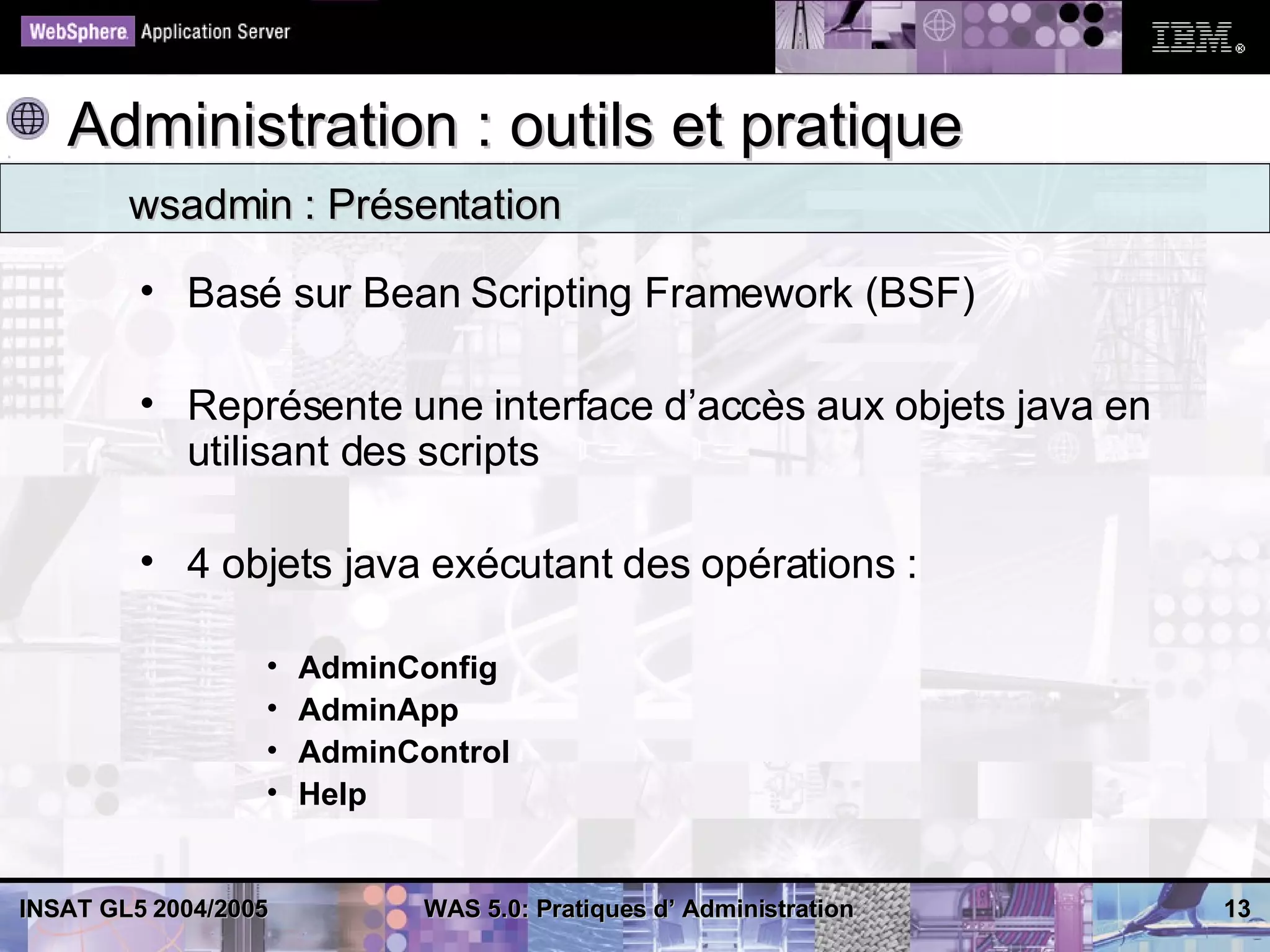

wsadmin : Présentation

• Basé sur Bean Scripting Framework (BSF)

• Représente une interface d’accès aux objets java en
utilisant des scripts

• 4 objets java exécutant des opérations :

• AdminConfig
• AdminApp
• AdminControl
• Help

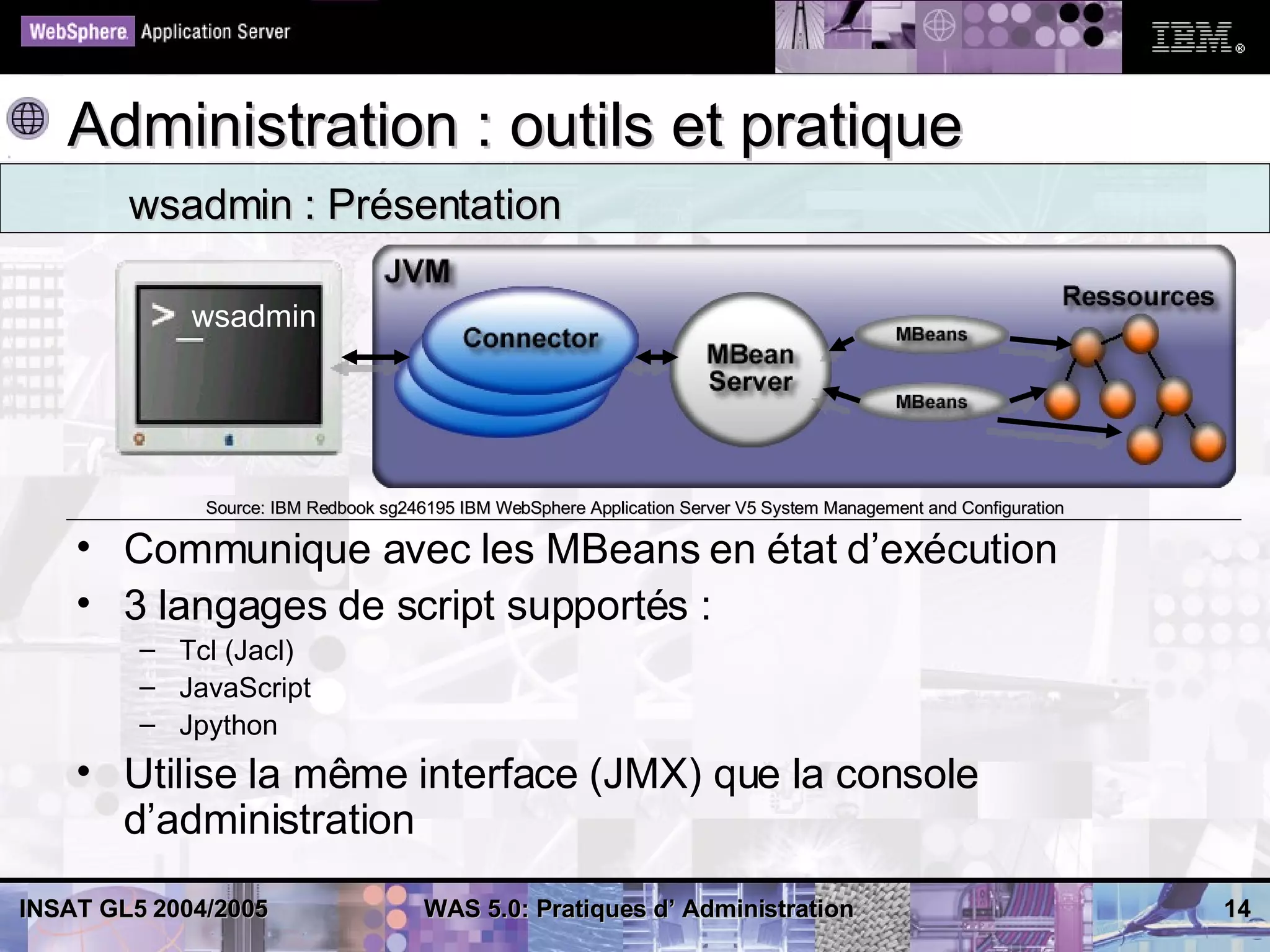

wsadmin : Présentation

wsadmin

Source: IBM Redbook sg246195 IBM WebSphere Application Server V5 System Management and Configuration

• Communique avec les MBeans en état d’exécution
• 3 langages de script supportés :
– Tcl (Jacl)
– JavaScript
– Jpython
• Utilise la même interface (JMX) que la console
d’administration

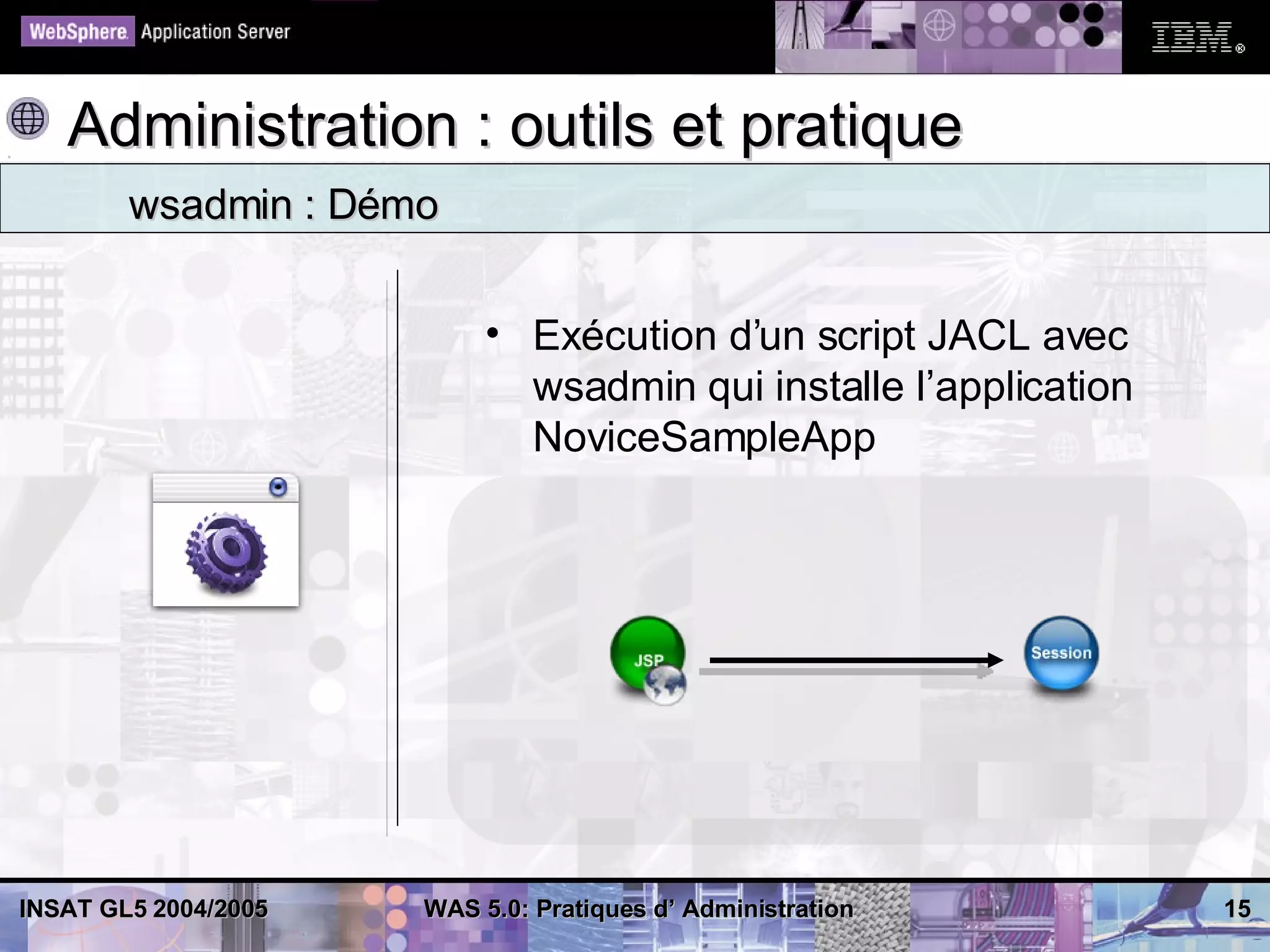

wsadmin : Démo

• Exécution d’un script JACL avec
wsadmin qui installe l’application
NoviceSampleApp

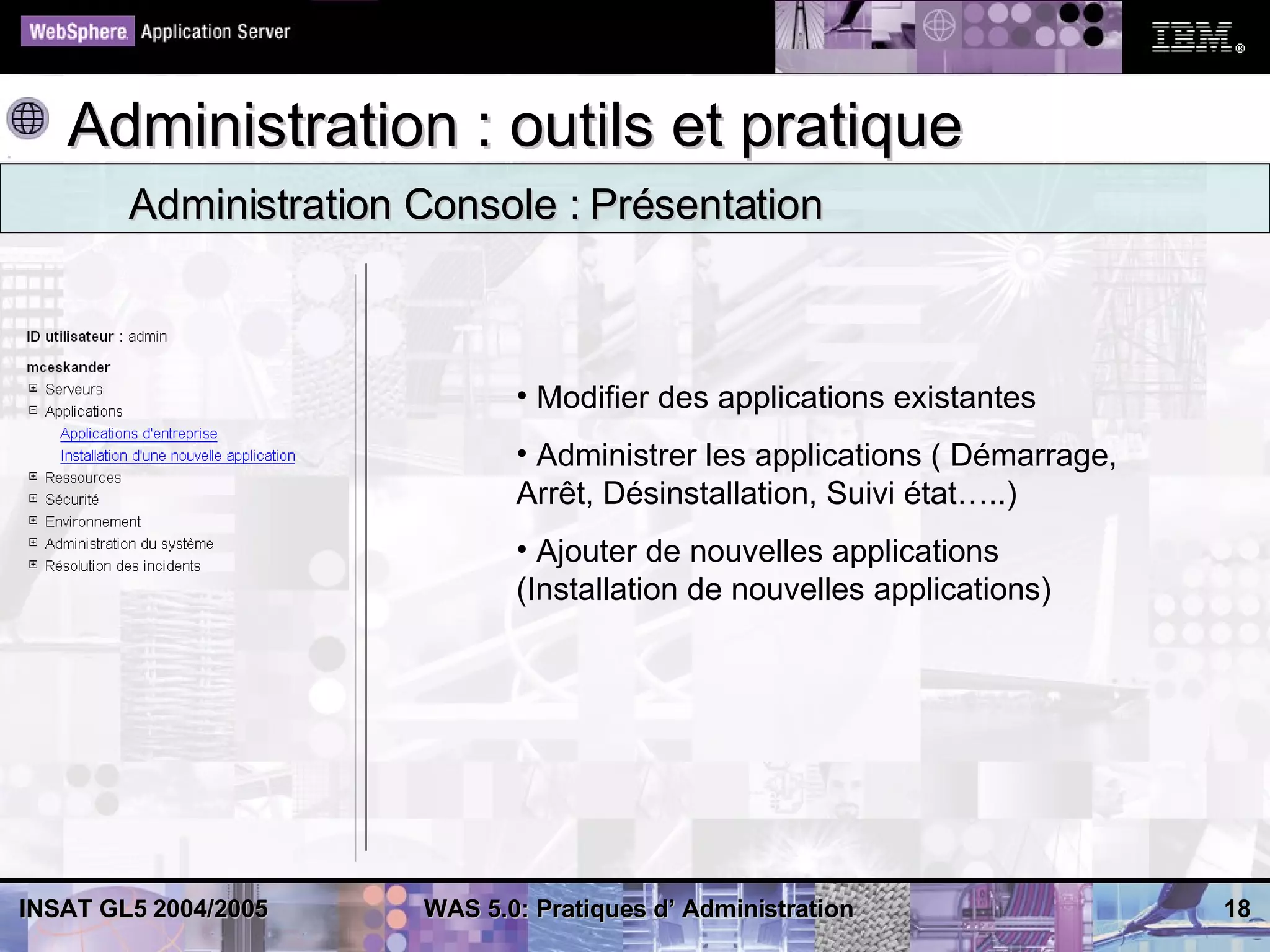

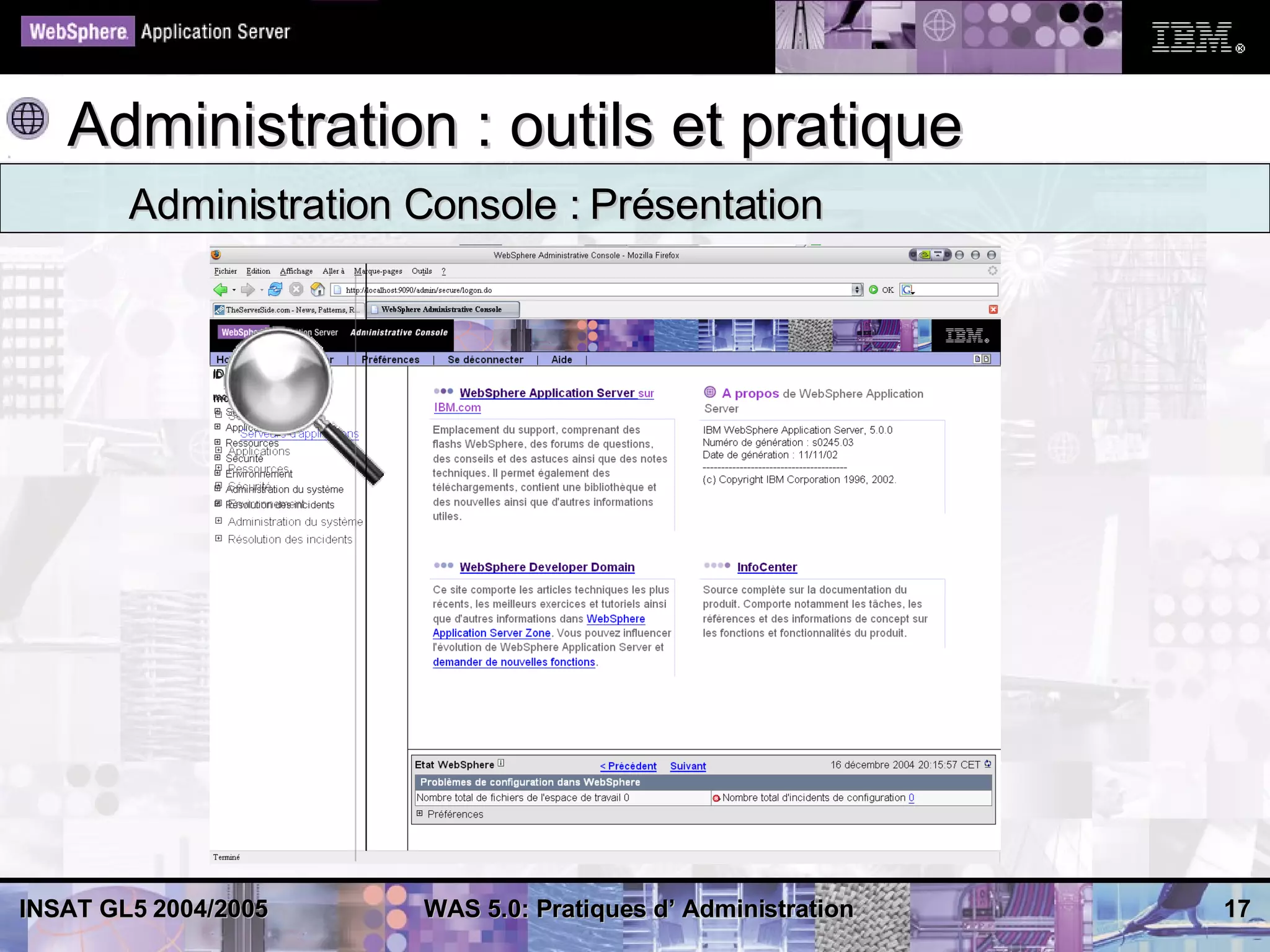

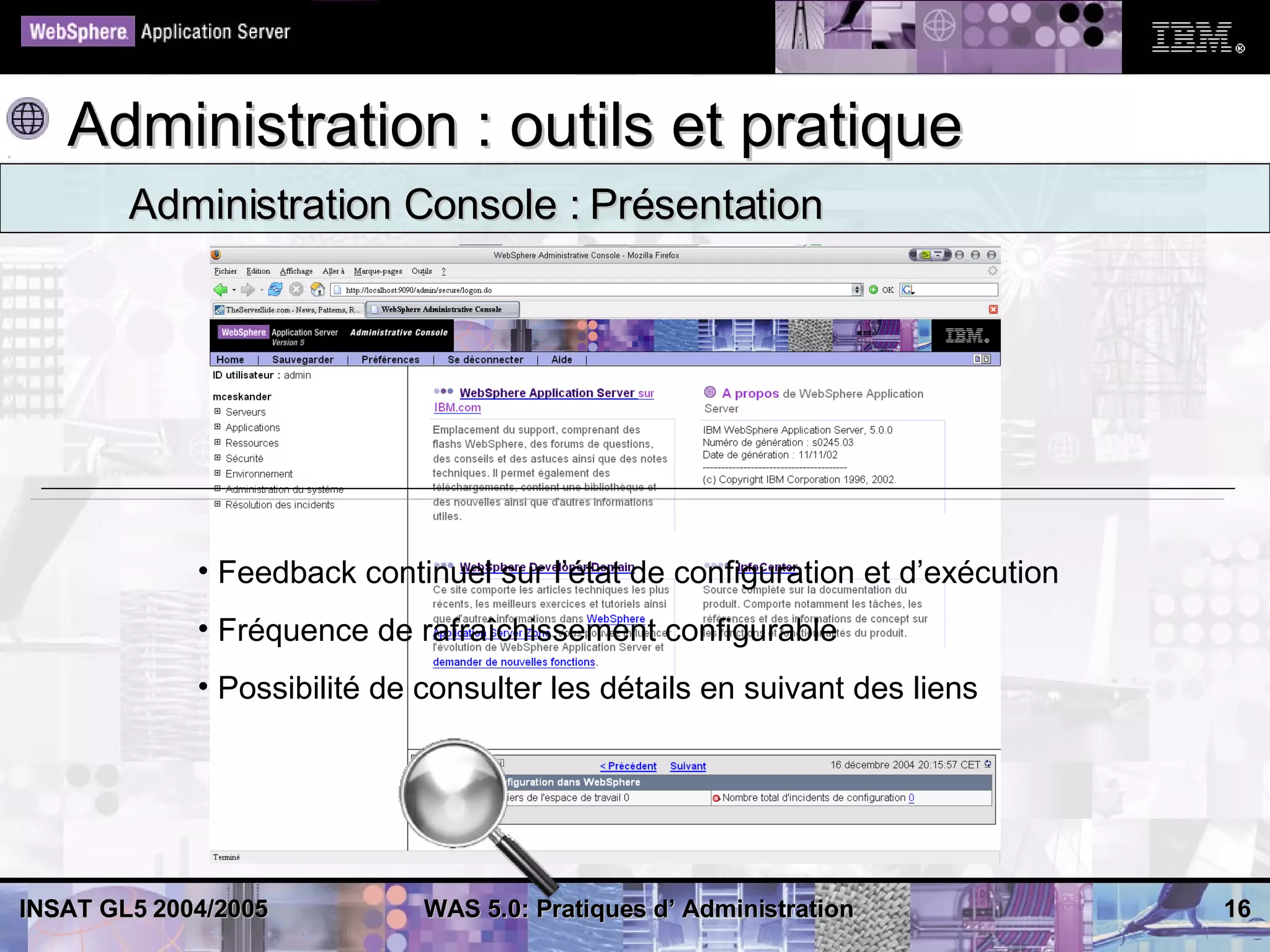

Administration Console : Présentation

• Feedback continuel sur l’état de configuration et d’exécution
• Fréquence de rafraîchissement configurable
• Possibilité de consulter les détails en suivant des liens



• Modifier des applications existantes
• Administrer les applications ( Démarrage,
Arrêt, Désinstallation, Suivi état…..)
• Ajouter de nouvelles applications
(Installation de nouvelles applications)

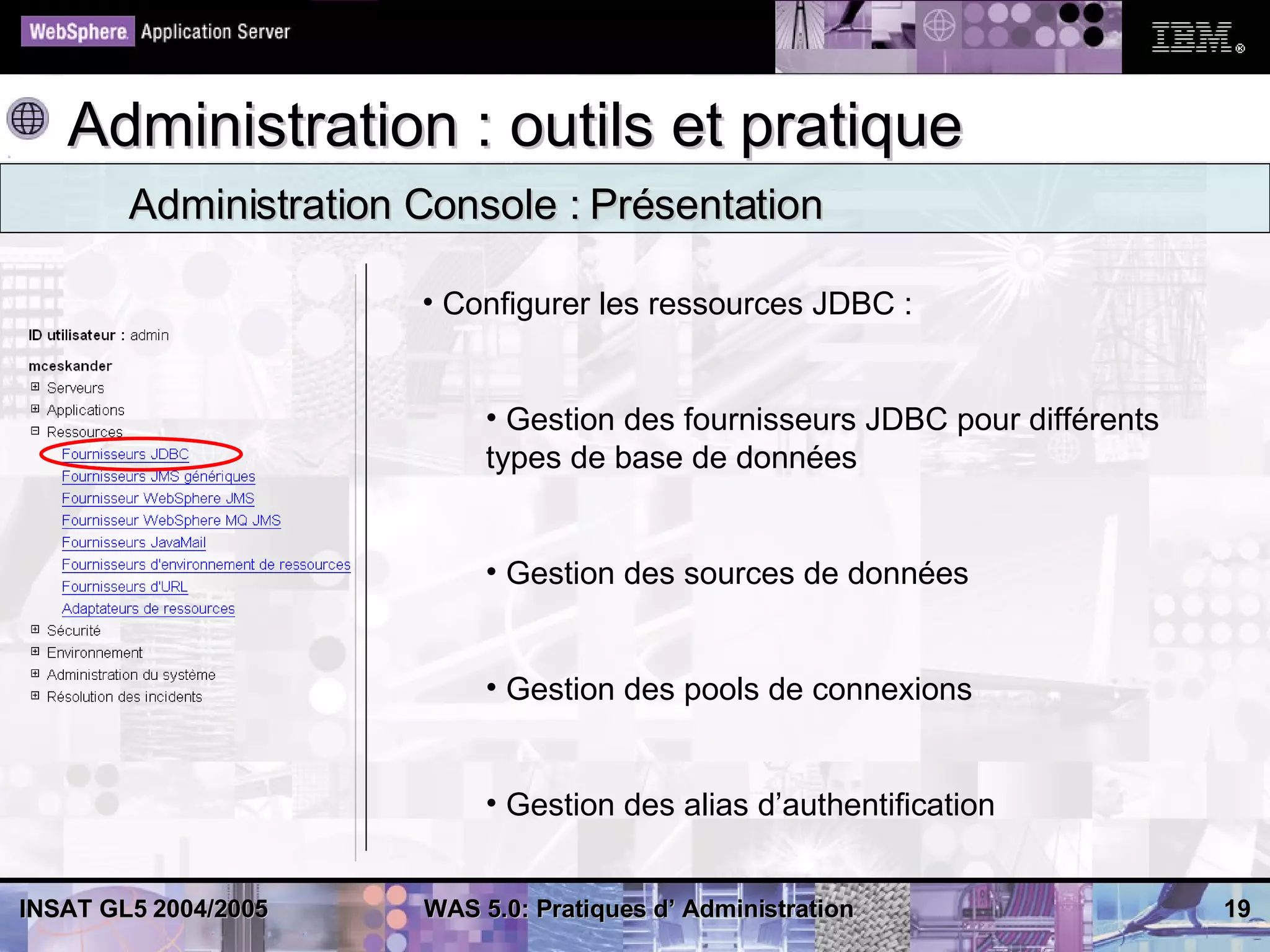

• Configurer les ressources JDBC :

• Gestion des fournisseurs JDBC pour différents
types de base de données

• Gestion des sources de données

• Gestion des pools de connexions

• Gestion des alias d’authentification

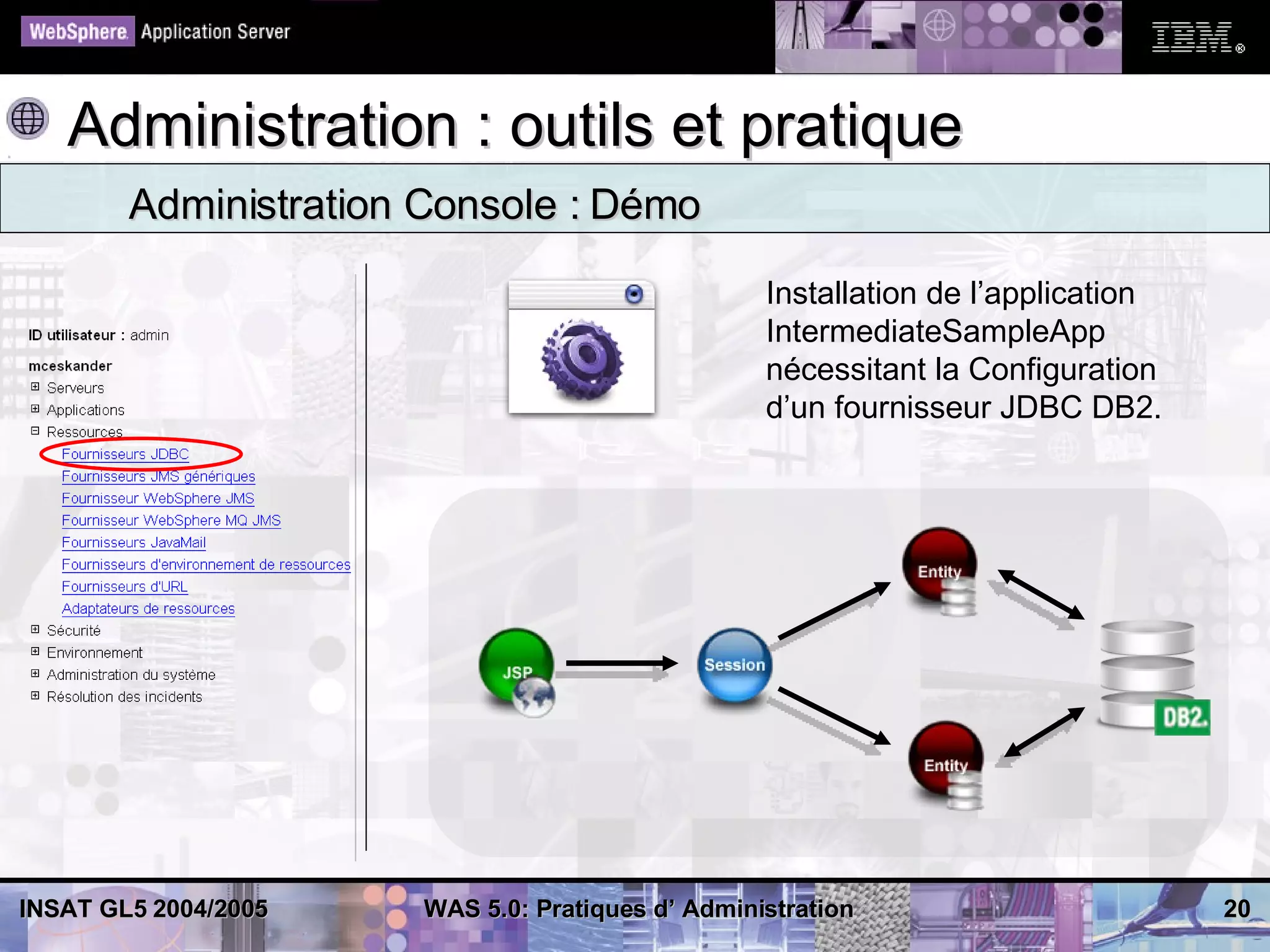

Administration Console : Démo

Installation de l’application
IntermediateSampleApp
nécessitant la Configuration
d’un fournisseur JDBC DB2.

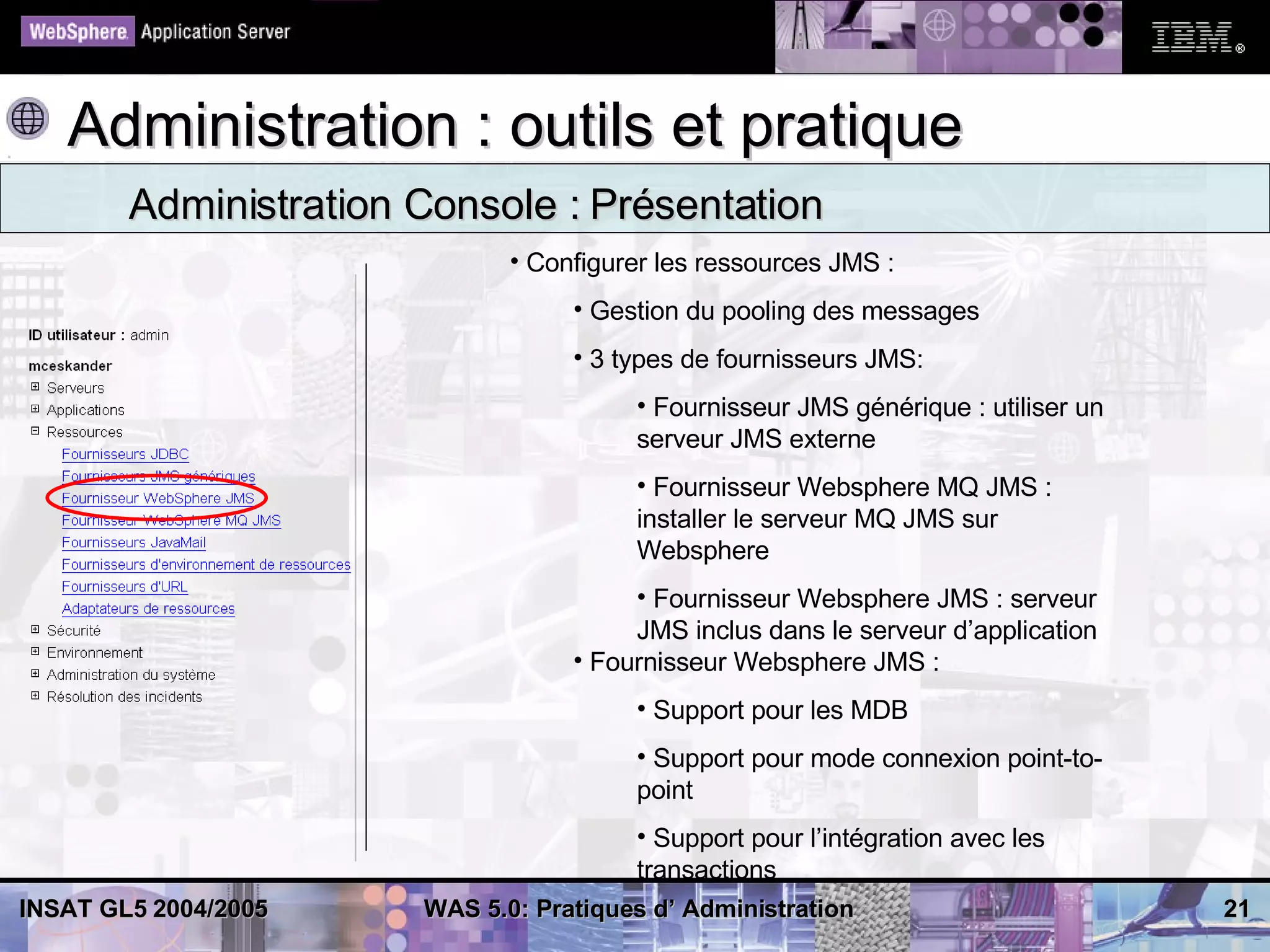

• Configurer les ressources JMS :
• Gestion du pooling des messages
• 3 types de fournisseurs JMS:
• Fournisseur JMS générique : utiliser un
serveur JMS externe
• Fournisseur Websphere MQ JMS :
installer le serveur MQ JMS sur
Websphere
• Fournisseur Websphere JMS : serveur
JMS inclus dans le serveur d’application
• Fournisseur Websphere JMS :
• Support pour les MDB
• Support pour mode connexion point-to-
point
• Support pour l’intégration avec les
transactions

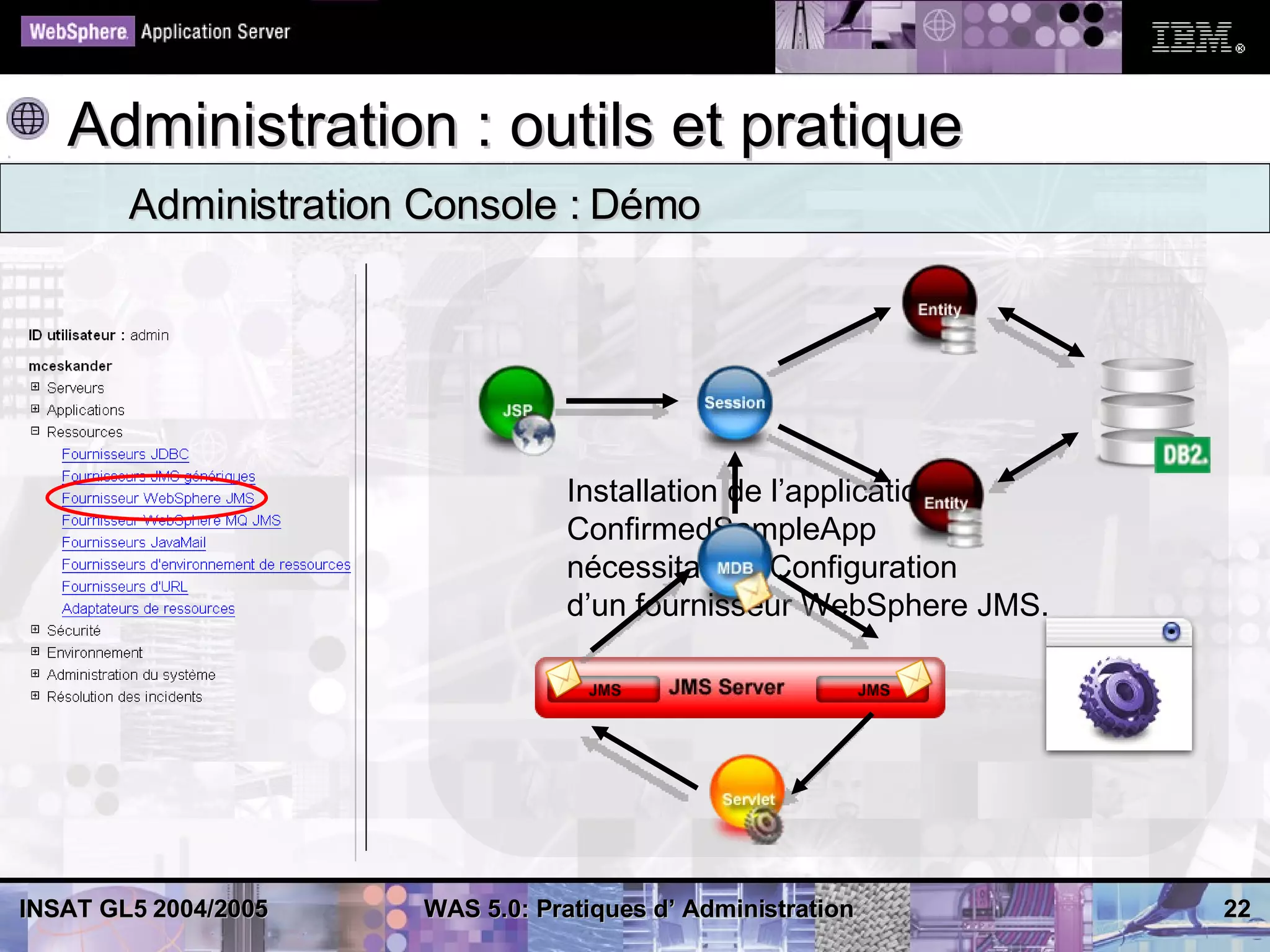

Installation de l’application
ConfirmedSampleApp
nécessitant la Configuration
d’un fournisseur WebSphere JMS.

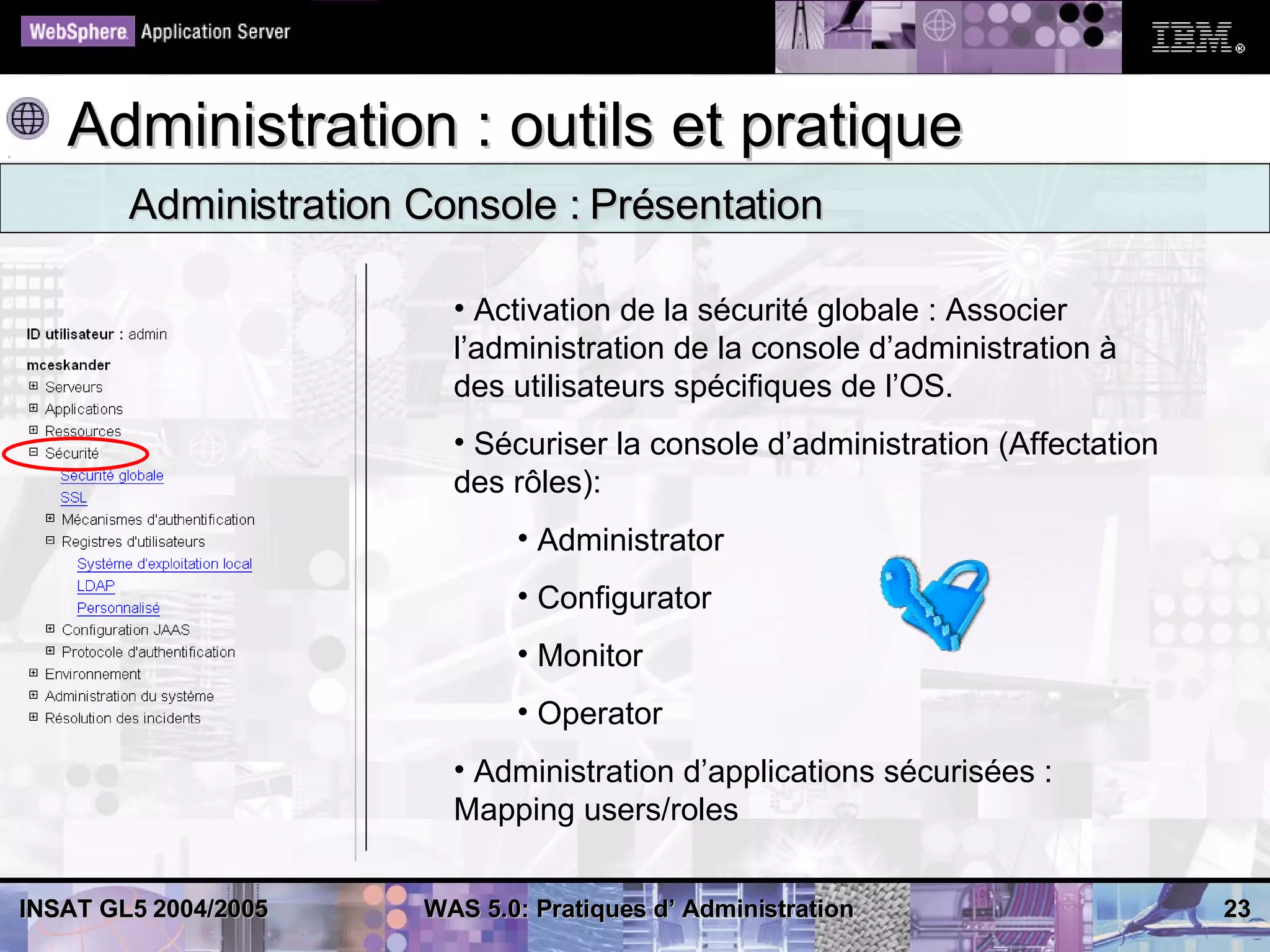

• Activation de la sécurité globale : Associer
l’administration de la console d’administration à
des utilisateurs spécifiques de l’OS.
• Sécuriser la console d’administration (Affectation
des rôles):
• Administrator
• Configurator
• Monitor
• Operator
• Administration d’applications sécurisées :
Mapping users/roles



Activation de la sécurité globale de la console
d’administration.

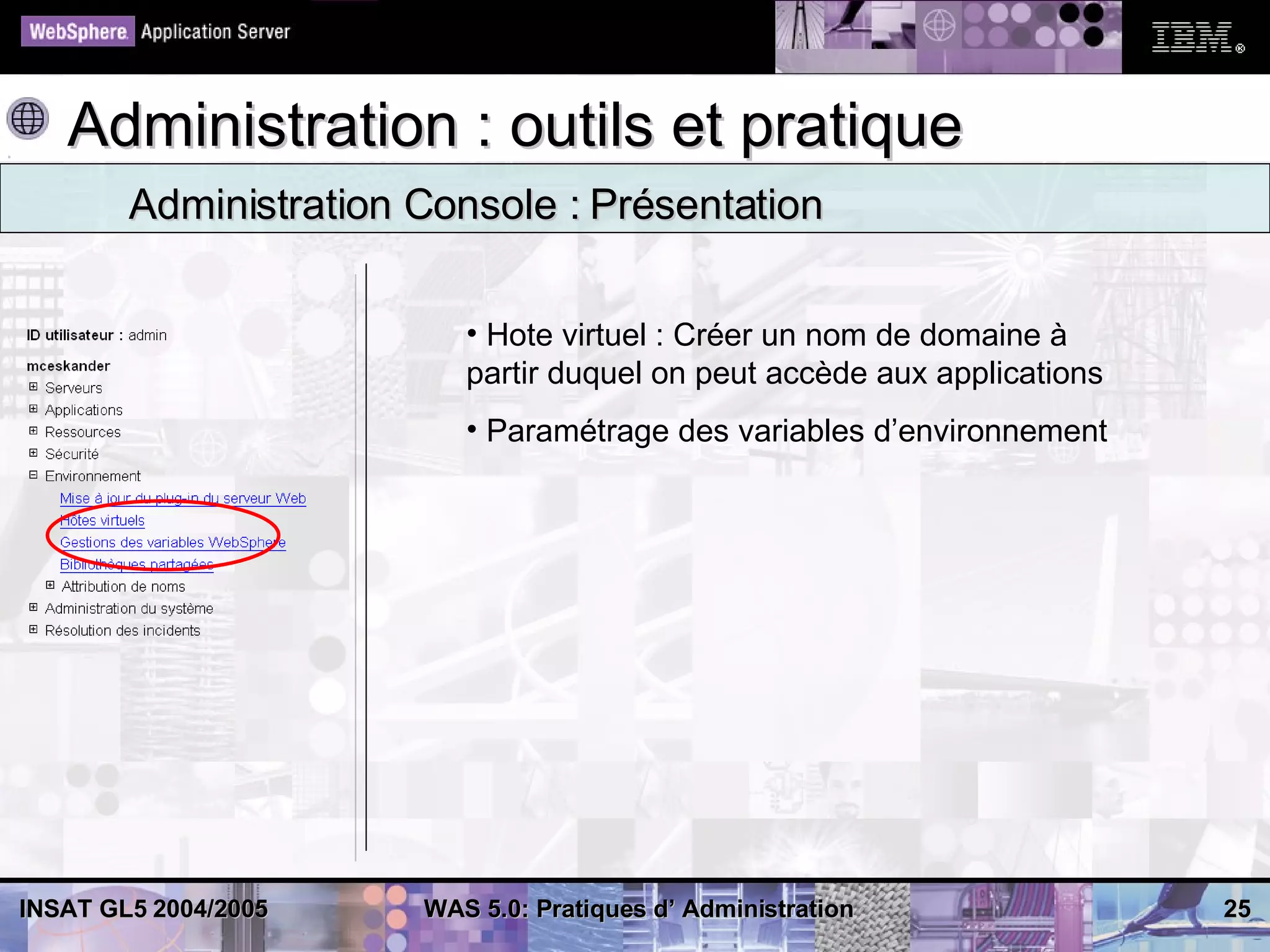

• Hote virtuel : Créer un nom de domaine à
partir duquel on peut accède aux applications
• Paramétrage des variables d’environnement



• Activation du nom de domaine :

gl5.xpoz.net

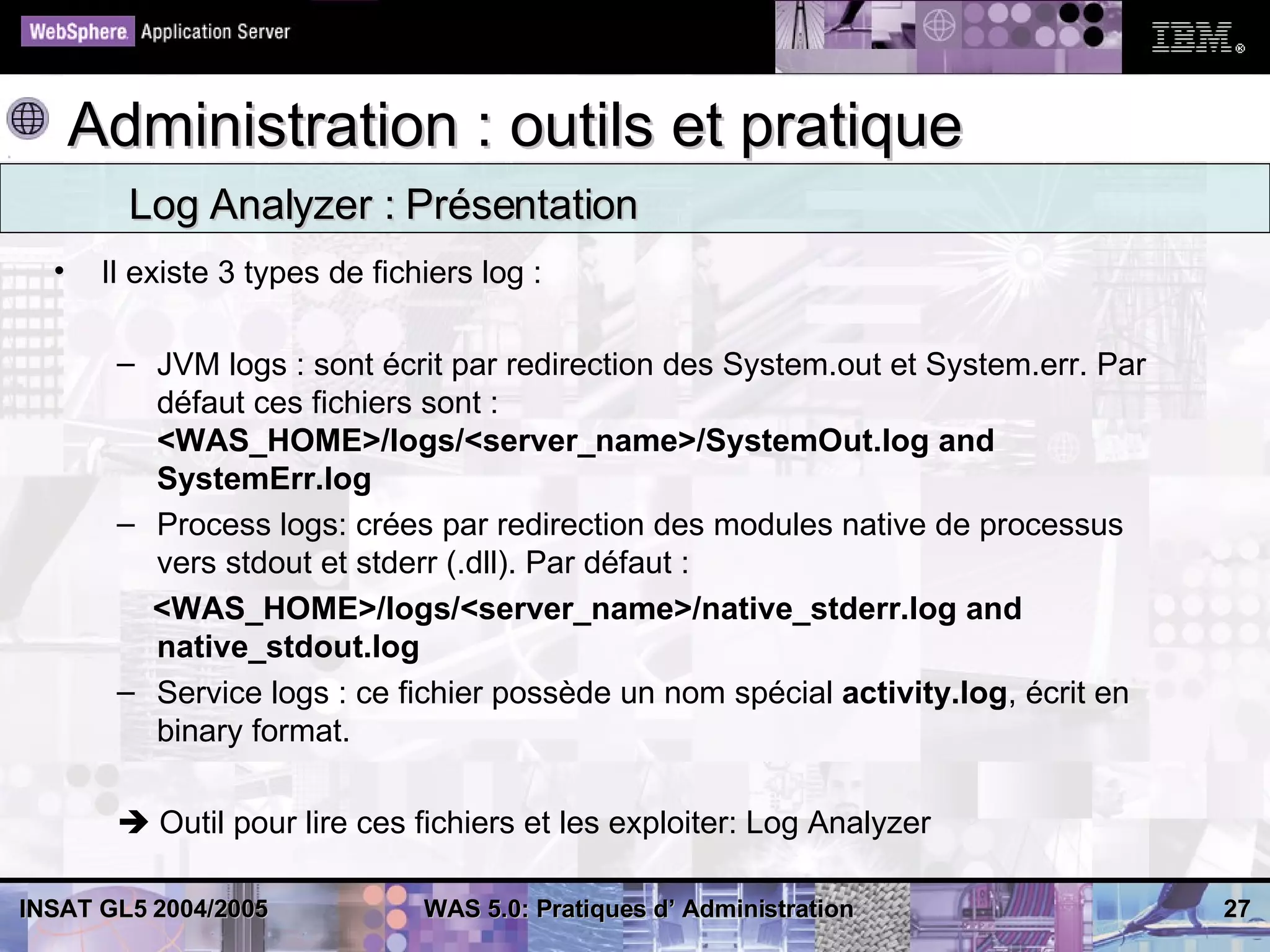

Log Analyzer : Présentation
• Il existe 3 types de fichiers log :

– JVM logs : sont écrit par redirection des System.out et System.err. Par
défaut ces fichiers sont :
<WAS_HOME>/logs/<server_name>/SystemOut.log and
SystemErr.log
– Process logs: crées par redirection des modules native de processus
vers stdout et stderr (.dll). Par défaut :
<WAS_HOME>/logs/<server_name>/native_stderr.log and
native_stdout.log
– Service logs : ce fichier possède un nom spécial activity.log, écrit en
binary format.

 Outil pour lire ces fichiers et les exploiter: Log Analyzer


?
• L’affaire de M. JToto prospère. son AS.
+ d’utilisateurs = + de charge sur
$ $
• Ses bénéfices augmentent distribuée.
Nécessité d’une exécution proportionnellement
au nombre des utilisateurs de son application.
• Nécessité d’outils d’administration distribuée.

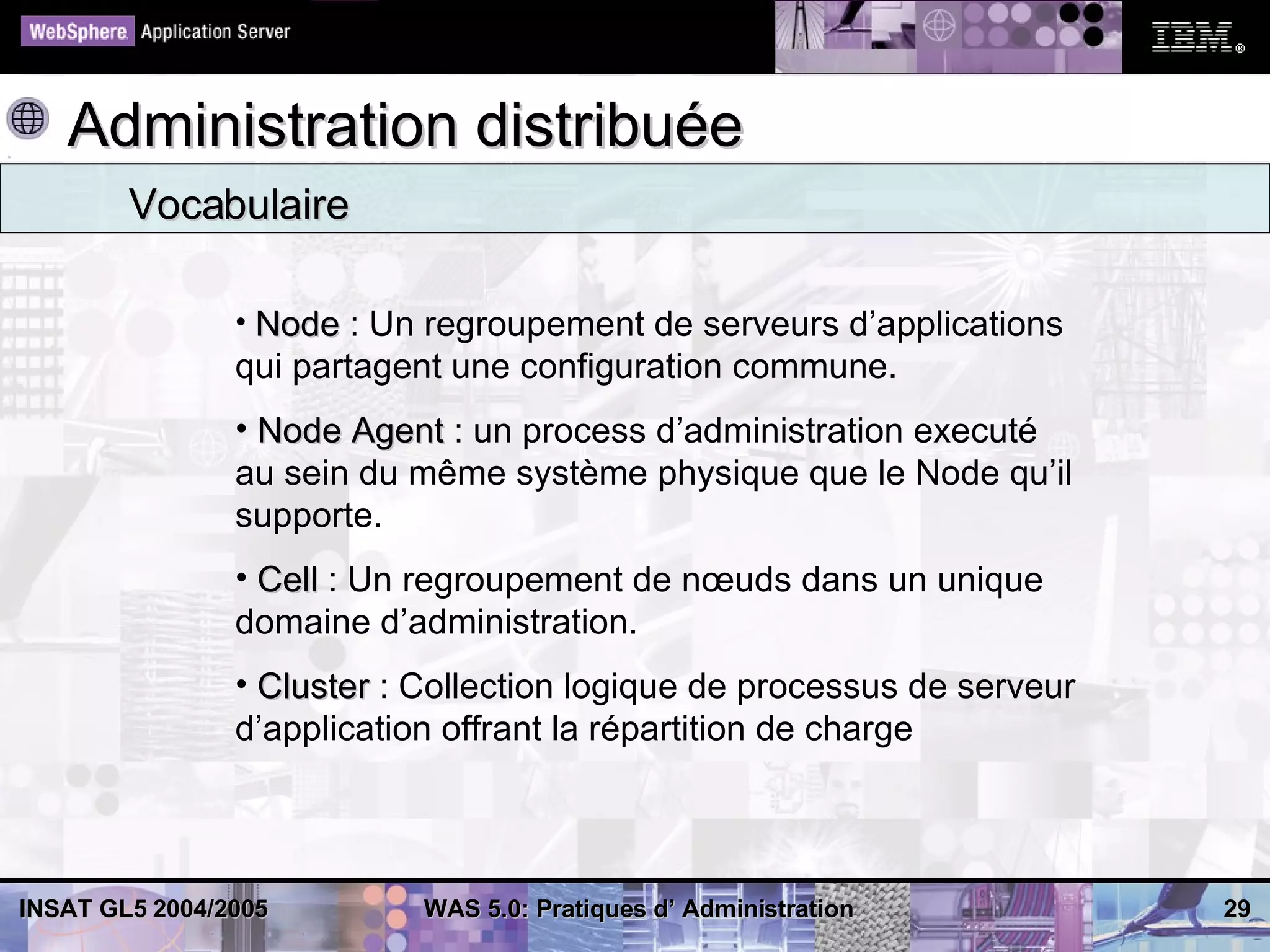

Administration distribuée

Vocabulaire

• Node : Un regroupement de serveurs d’applications
qui partagent une configuration commune.
• Node Agent : un process d’administration executé
au sein du même système physique que le Node qu’il
supporte.
• Cell : Un regroupement de nœuds dans un unique
domaine d’administration.
• Cluster : Collection logique de processus de serveur
d’application offrant la répartition de charge

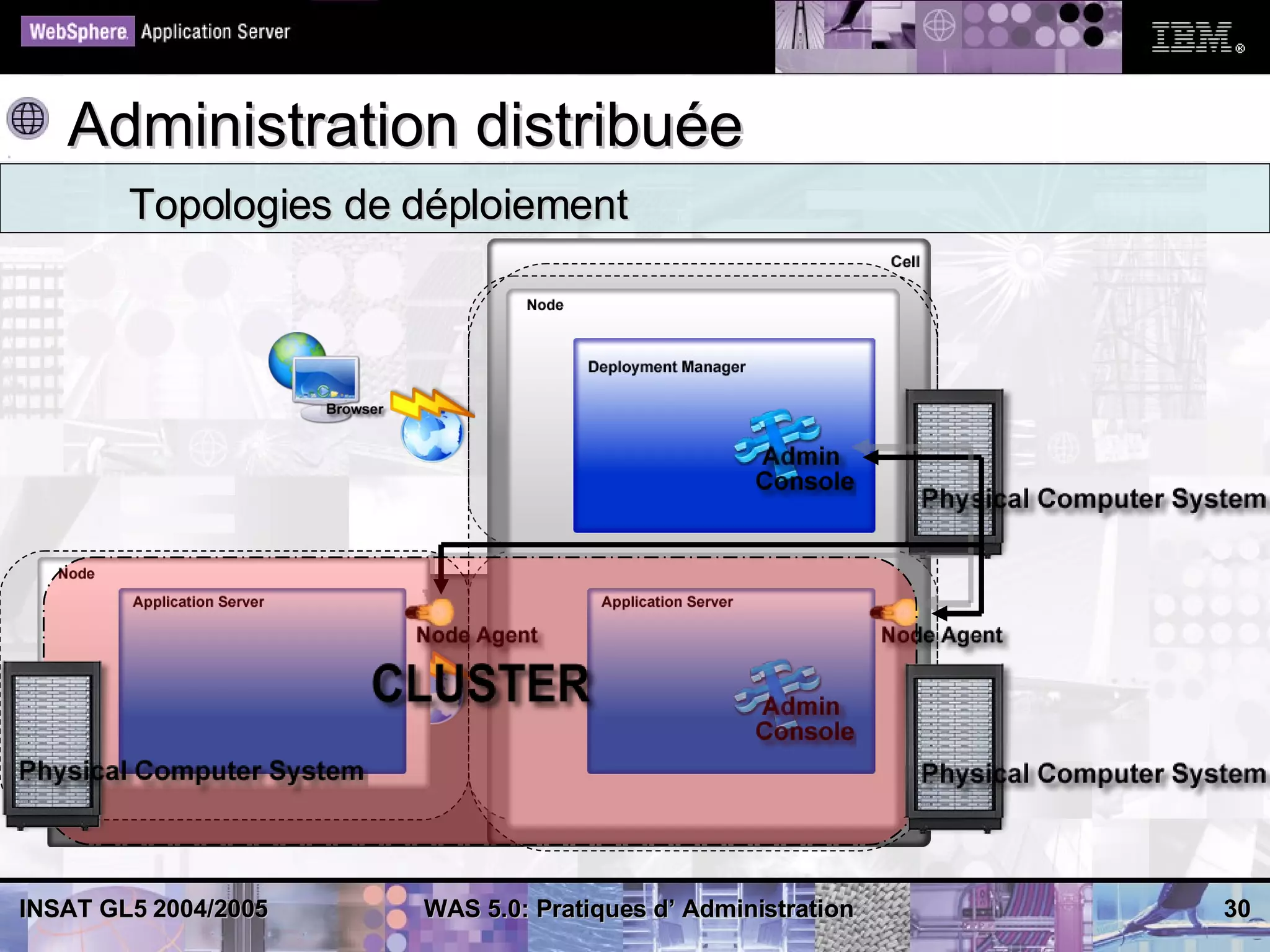

Topologies de déploiement

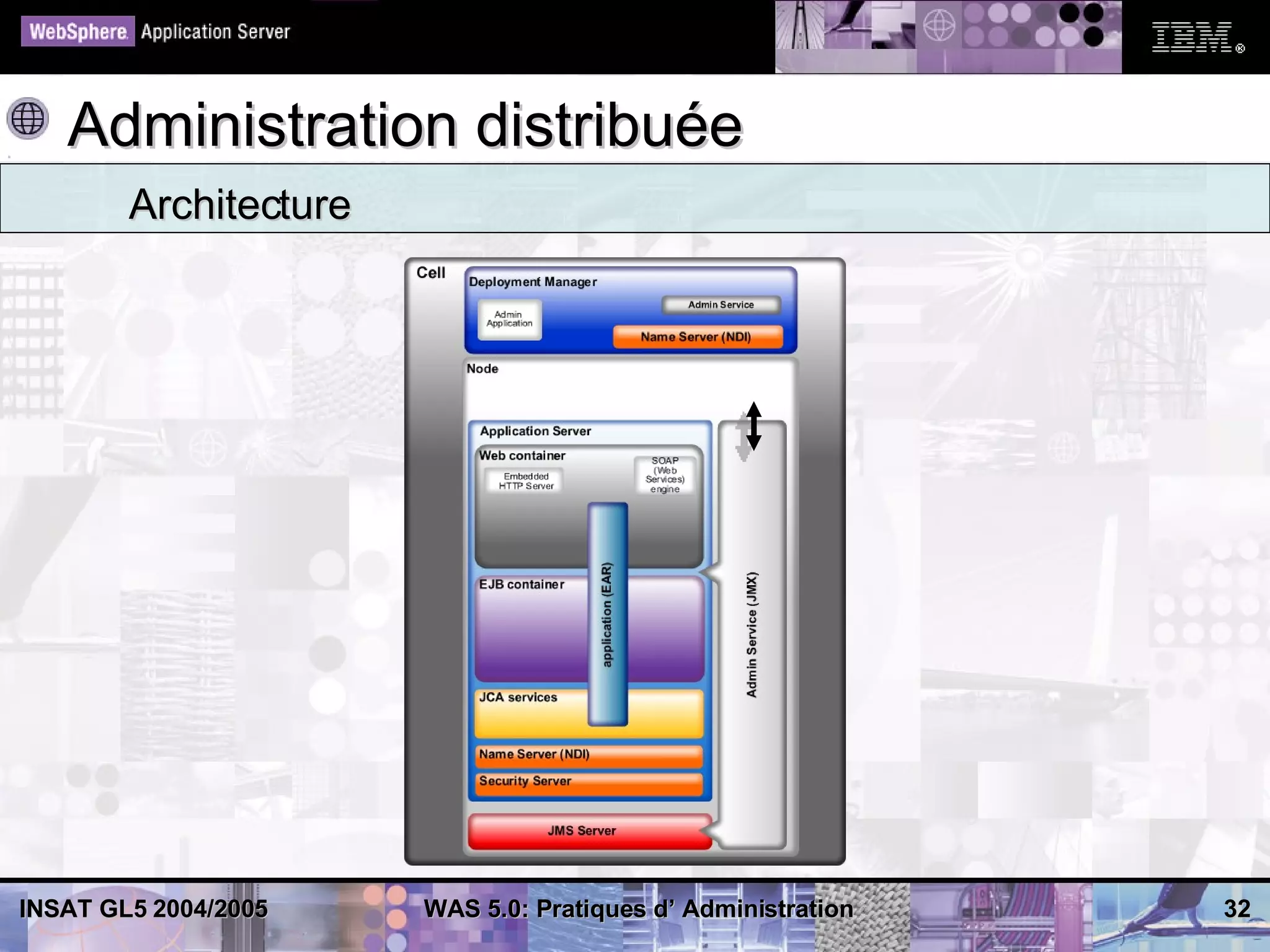

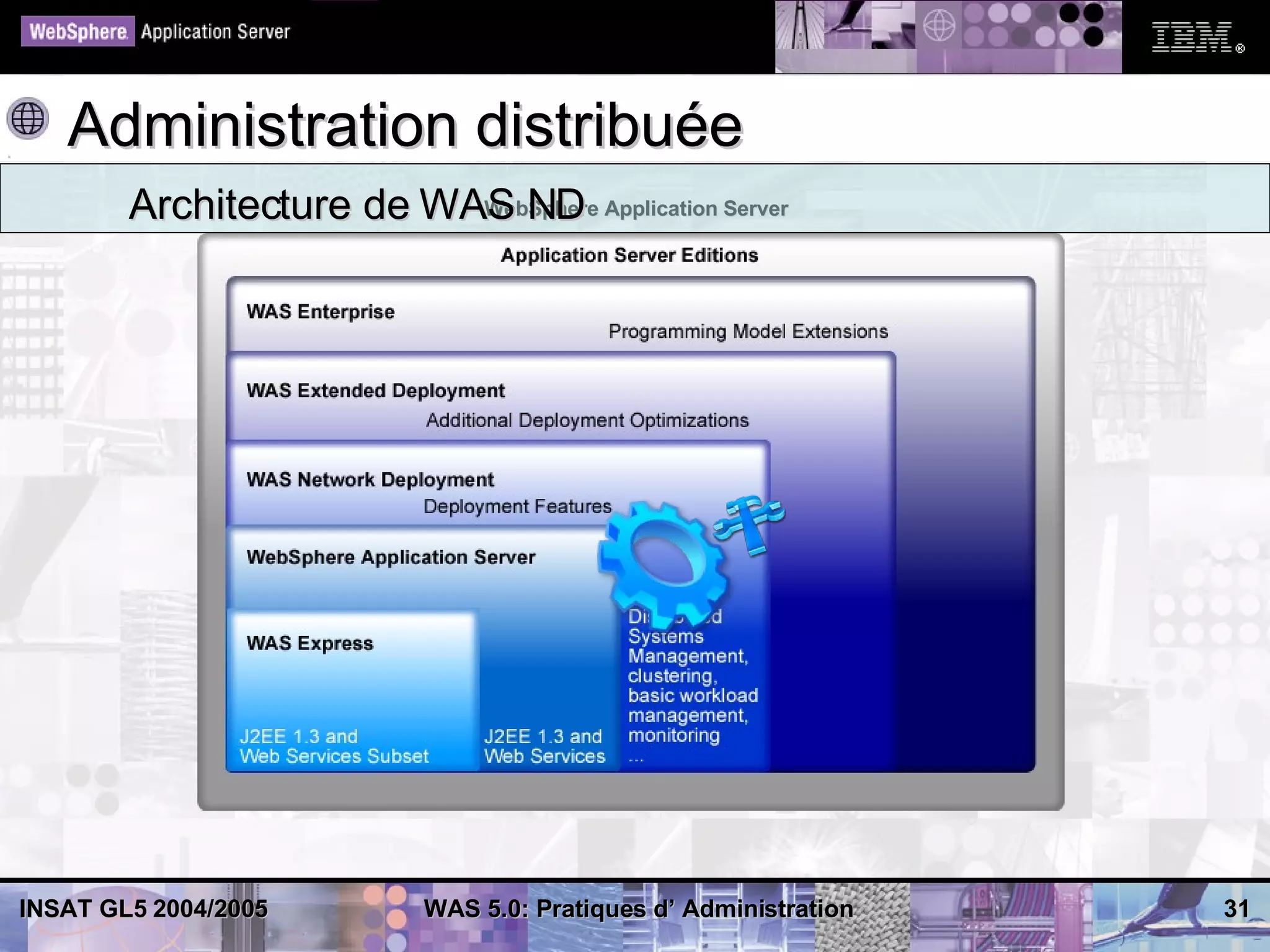

Architecture de WAS ND Application Server
WebSphere


Architecture


Administration avancée : Management Programs

• Administration du serveur à partir de programmes Java
• Gestion des MBeans qui représentent les ressources
• Exemples :
• Création d’un client administrateur
• Création d’un noeud Agent
• Démarrer un serveur
• Paramétrer le démarrage
• Arrêter le serveur


private void createAdminClient() {

Properties connectProps = new Properties();
connectProps.setProperty(AdminClient.CONNECTOR_TYPE,
AdminClient.CONNECTOR_TYPE_SOAP);
connectProps.setProperty(AdminClient.CONNECTOR_HOST, "rhighlt1");
connectProps.setProperty(AdminClient.CONNECTOR_PORT, "8879");

try {
adminClient = AdminClientFactory.createAdminClient(connectProps);
} catch (ConnectorException e) {
System.out.println("Exception creating admin client:" + e);
System.exit(-1);
}
}



• Identification des MBeans qu’on veut opérer sous forme d’objet
ObjectName .
• ObjectName : contient tous les paramètres concernant la ressource à
manipuler.

String partialName = "WebSphere:type=NodeAgent,node=rhighlt1,*";
ObjectName partialObjectName = new ObjectName(partialName);
ObjectName nodeAgent = null;

Set nodeAgentList = adminClient.queryNames(partialObjectName, null);

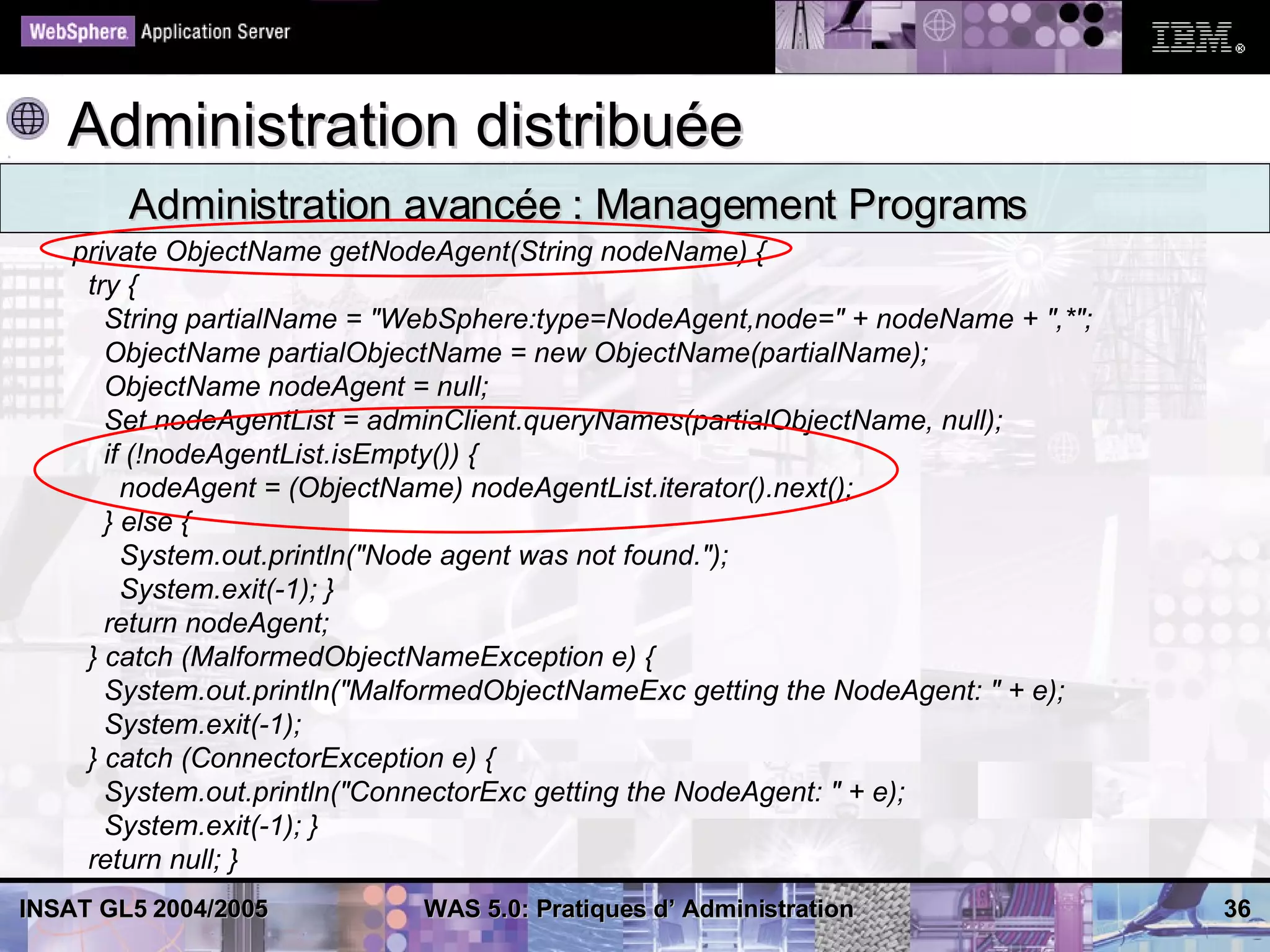

private ObjectName getNodeAgent(String nodeName) {
try {
String partialName = "WebSphere:type=NodeAgent,node=" + nodeName + ",*";
ObjectName partialObjectName = new ObjectName(partialName);
ObjectName nodeAgent = null;
Set nodeAgentList = adminClient.queryNames(partialObjectName, null);
if (!nodeAgentList.isEmpty()) {
nodeAgent = (ObjectName) nodeAgentList.iterator().next();
} else {
System.out.println("Node agent was not found.");
System.exit(-1); }
return nodeAgent;
} catch (MalformedObjectNameException e) {
System.out.println("MalformedObjectNameExc getting the NodeAgent: " + e);
System.exit(-1);
} catch (ConnectorException e) {
System.out.println("ConnectorExc getting the NodeAgent: " + e);
System.exit(-1); }
return null; }

private void startServer(ObjectName nodeAgent, String serverName) {
String opName = "launchProcess";
Object params[ ] = { serverName , new Integer(20) };
String signature[ ] = { "java.lang.String" };
boolean launched = false;
try {
System.out.println("Starting " + serverName);
Boolean b = (Boolean) adminClient.invoke(nodeAgent, opName,
params, signature);
launched = b.booleanValue();
if (launched) {
System.out.println(serverName + " was launched");
} else {
System.out.println(serverName + " was not launched");}
} catch (Exception e) {
System.out.println("Exception invoking launchProcess:" + e); }
}

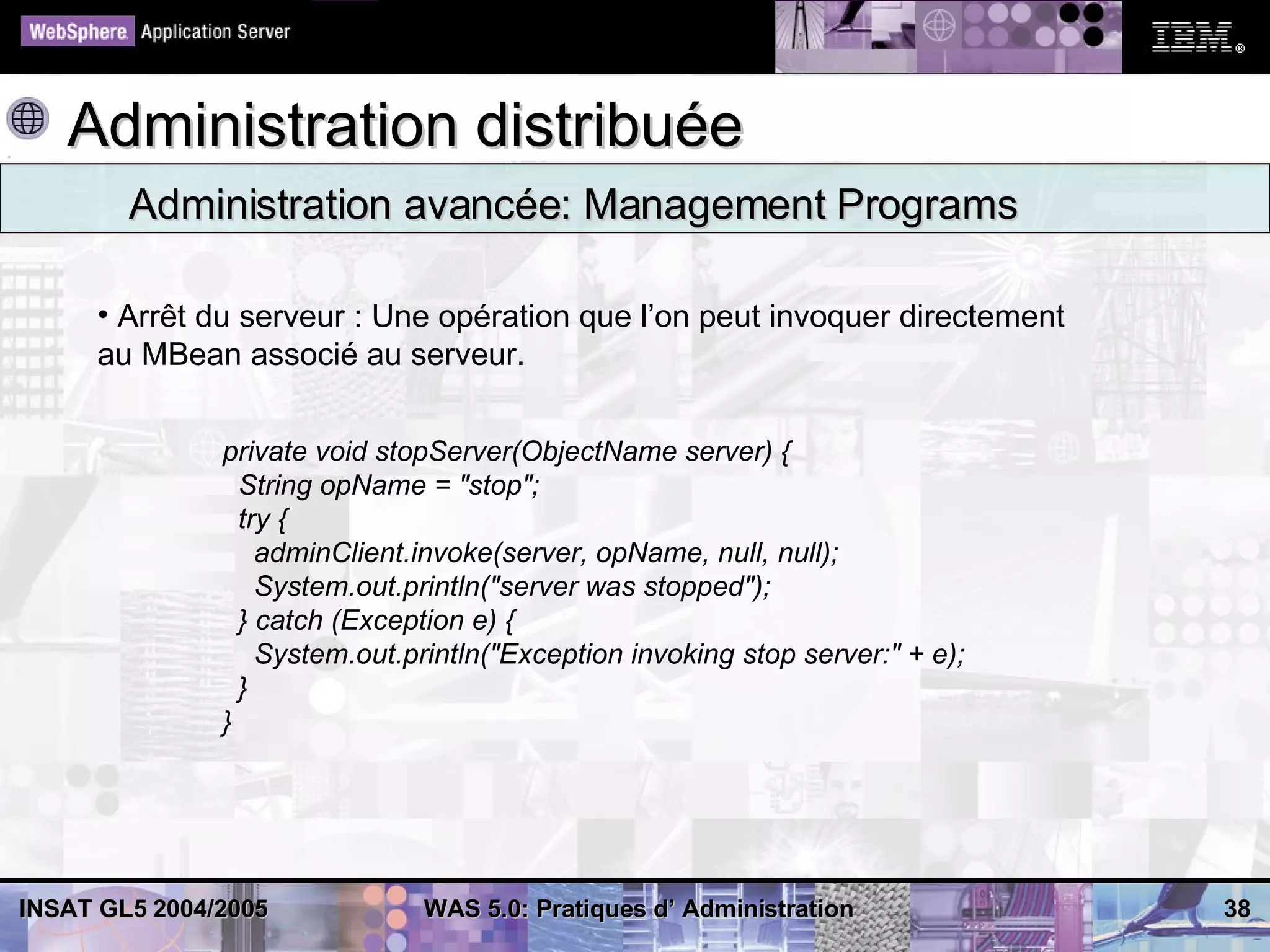

Administration avancée: Management Programs

• Arrêt du serveur : Une opération que l’on peut invoquer directement
au MBean associé au serveur.

private void stopServer(ObjectName server) {
String opName = "stop";
try {
adminClient.invoke(server, opName, null, null);
System.out.println("server was stopped");
} catch (Exception e) {
System.out.println("Exception invoking stop server:" + e);
}
}

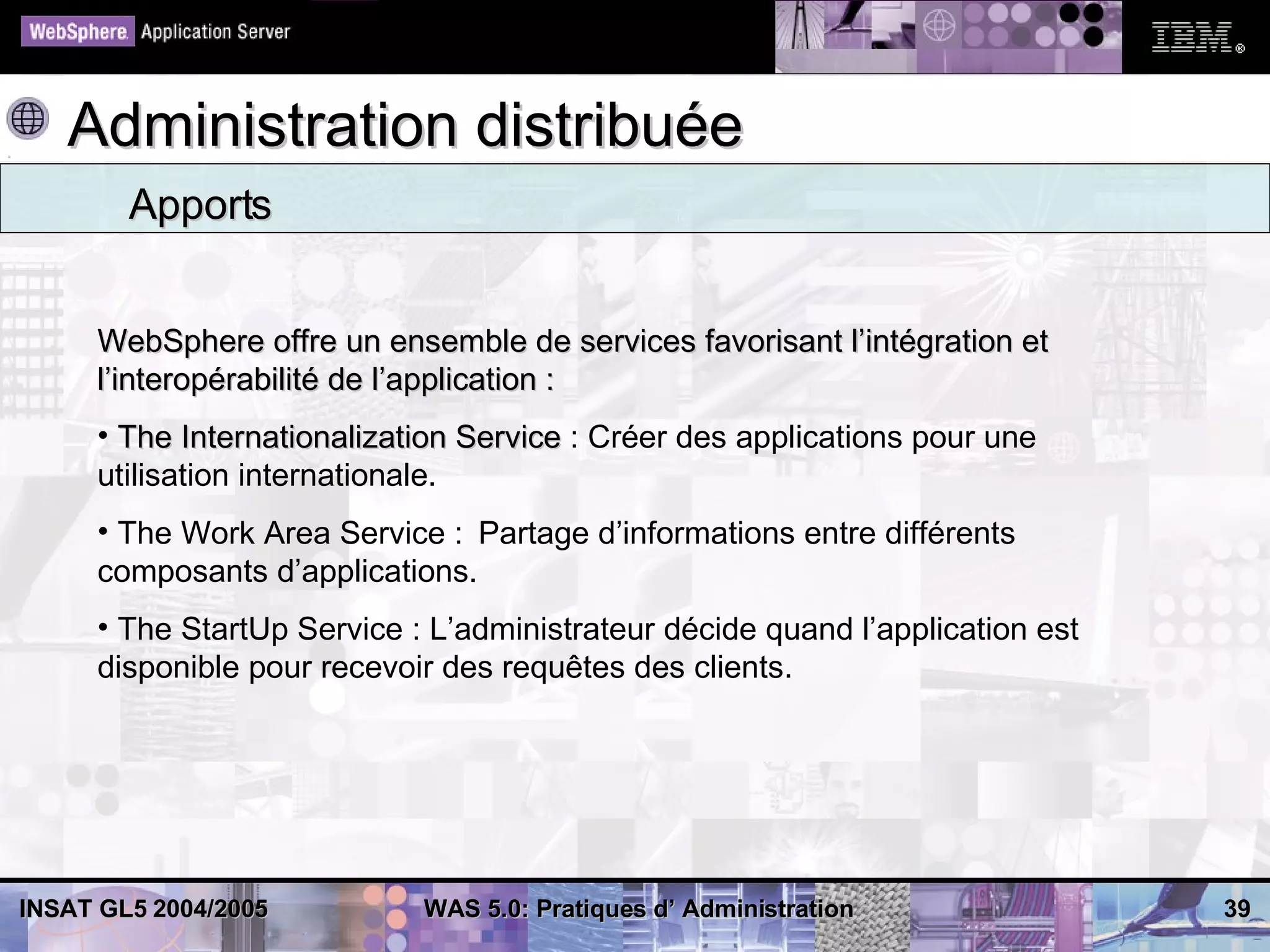

Apports

WebSphere offre un ensemble de services favorisant l’intégration et
l’interopérabilité de l’application :
• The Internationalization Service : Créer des applications pour une
utilisation internationale.
• The Work Area Service : Partage d’informations entre différents
composants d’applications.
• The StartUp Service : L’administrateur décide quand l’application est
disponible pour recevoir des requêtes des clients.

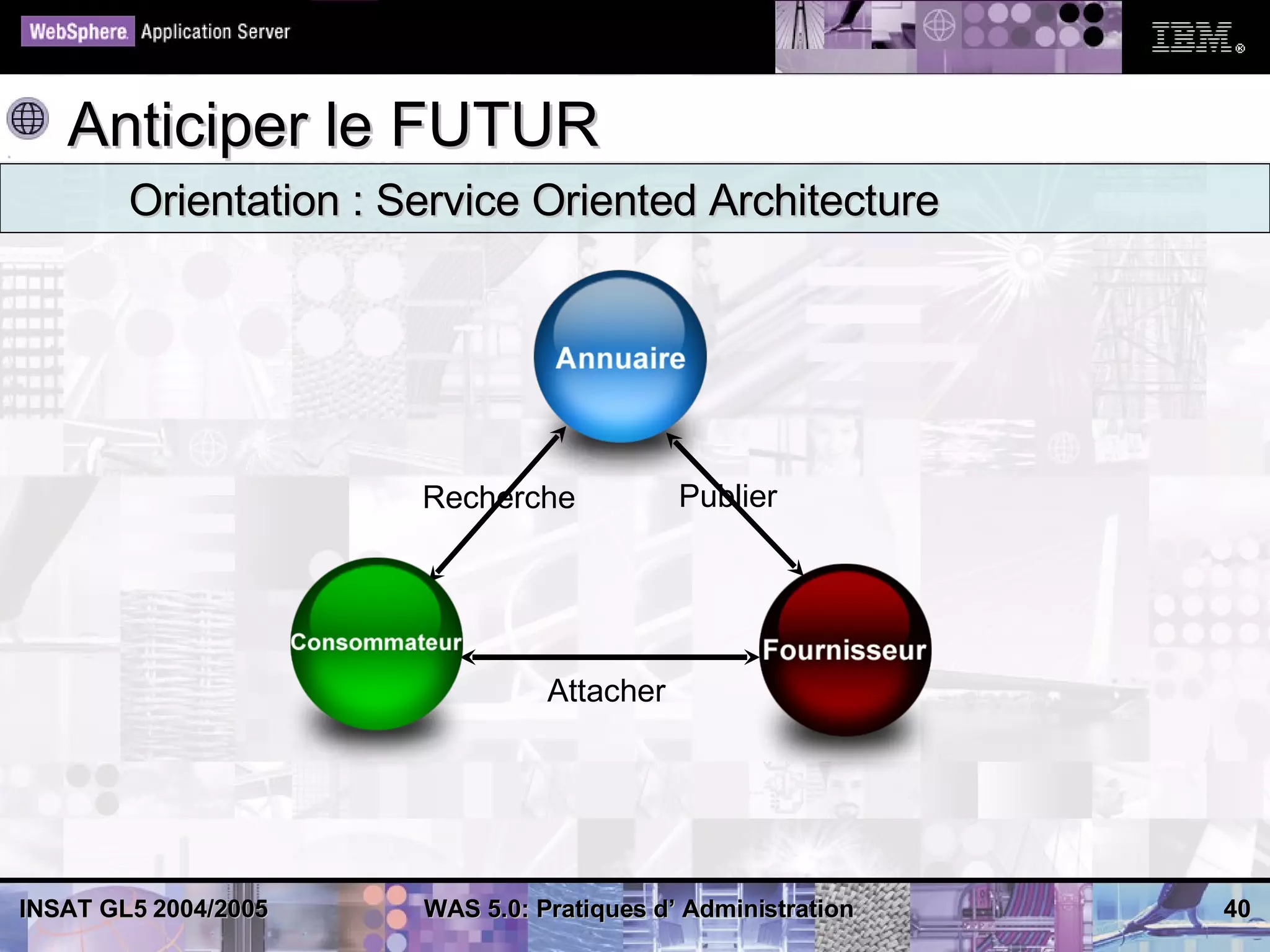

Anticiper le FUTUR
Orientation : Service Oriented Architecture

Recherche Publier

Attacher

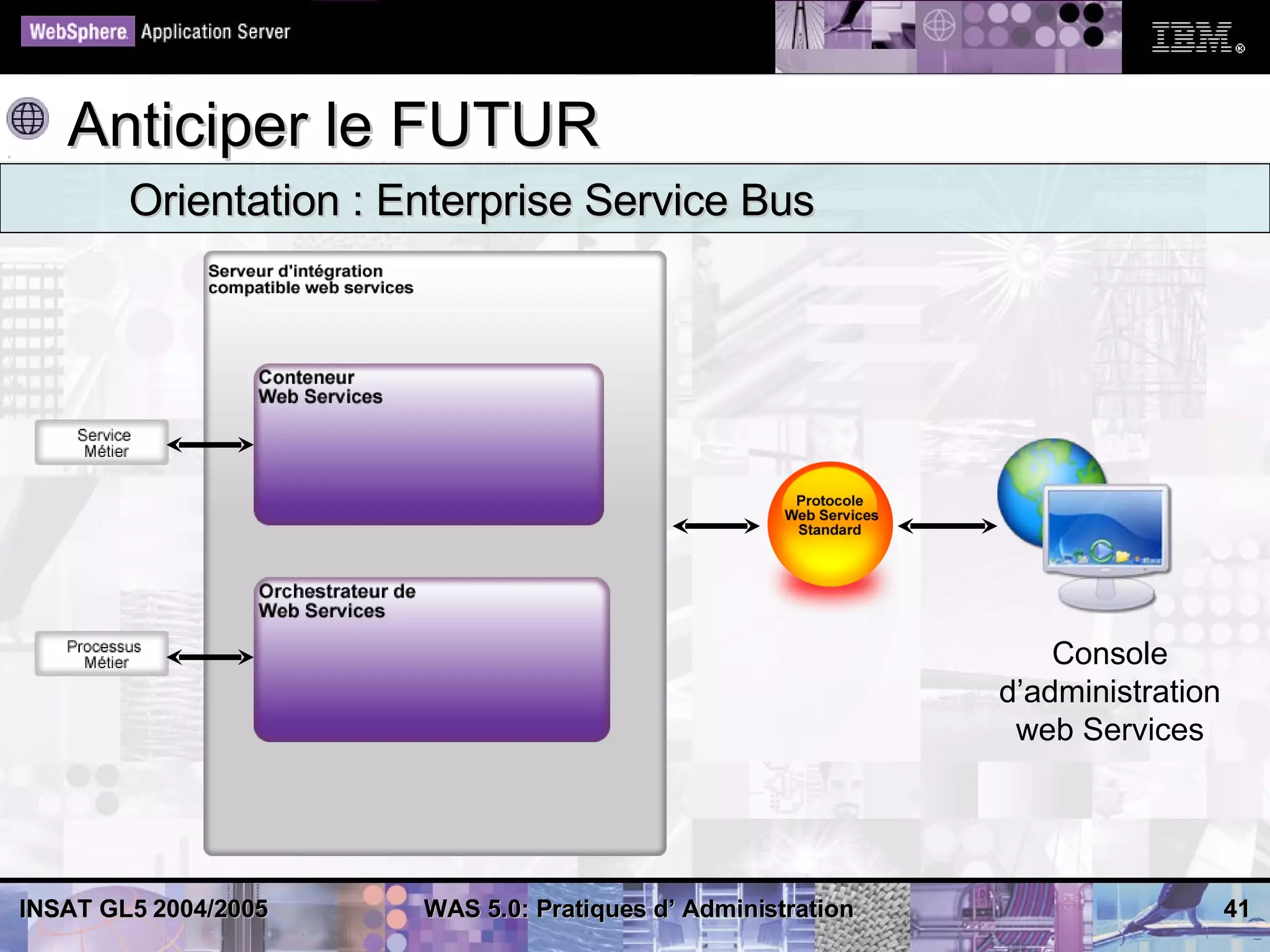

Anticiper le FUTUR
Orientation : Enterprise Service Bus

Console
d’administration
web Services


Anticiper le FUTUR

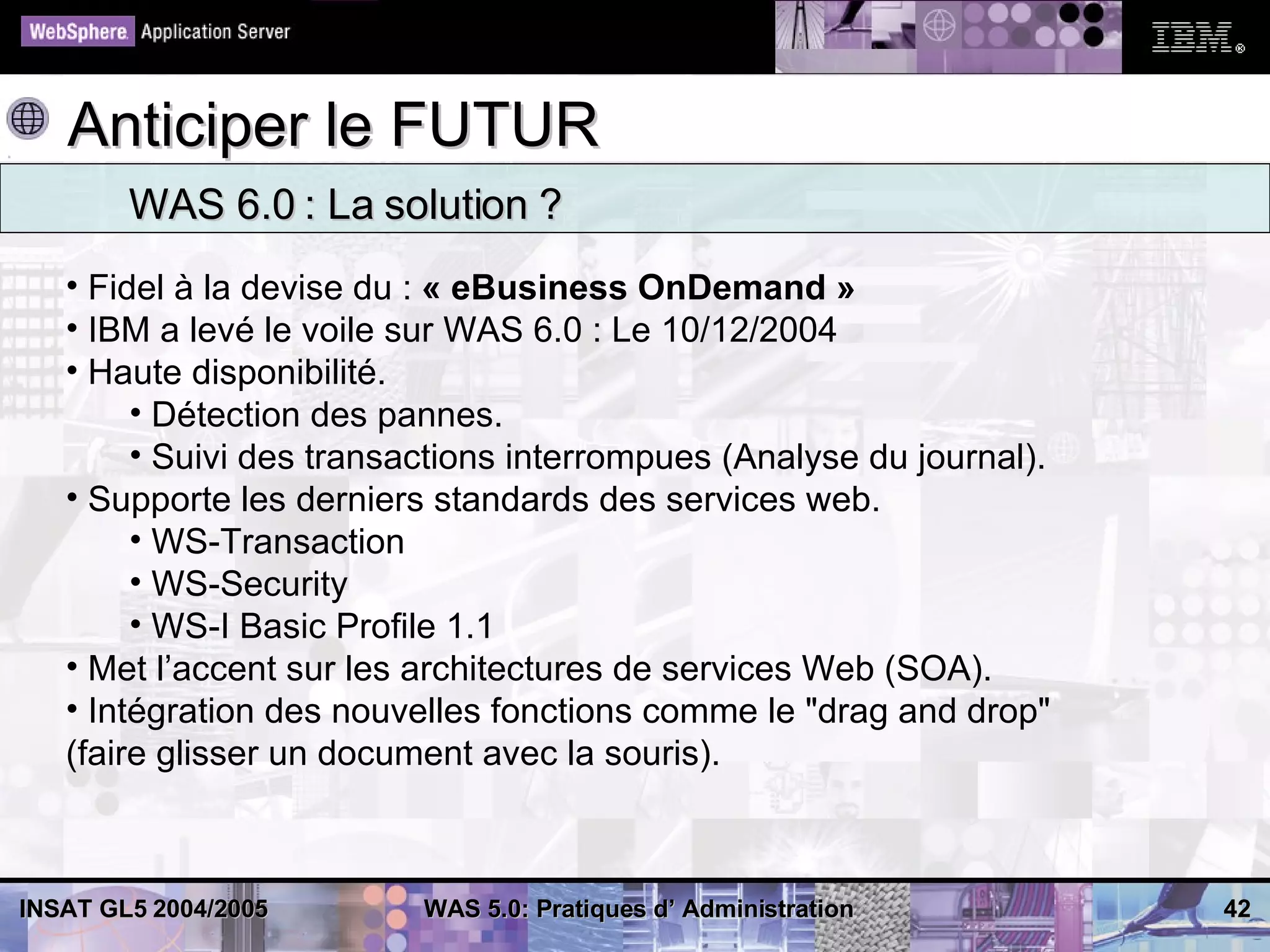

WAS 6.0 : La solution ?
• Fidel à la devise du : « eBusiness OnDemand »
• IBM a levé le voile sur WAS 6.0 : Le 10/12/2004
• Haute disponibilité.
• Détection des pannes.
• Suivi des transactions interrompues (Analyse du journal).
• Supporte les derniers standards des services web.
• WS-Transaction
• WS-Security
• WS-I Basic Profile 1.1
• Met l’accent sur les architectures de services Web (SOA).
• Intégration des nouvelles fonctions comme le "drag and drop"
(faire glisser un document avec la souris).

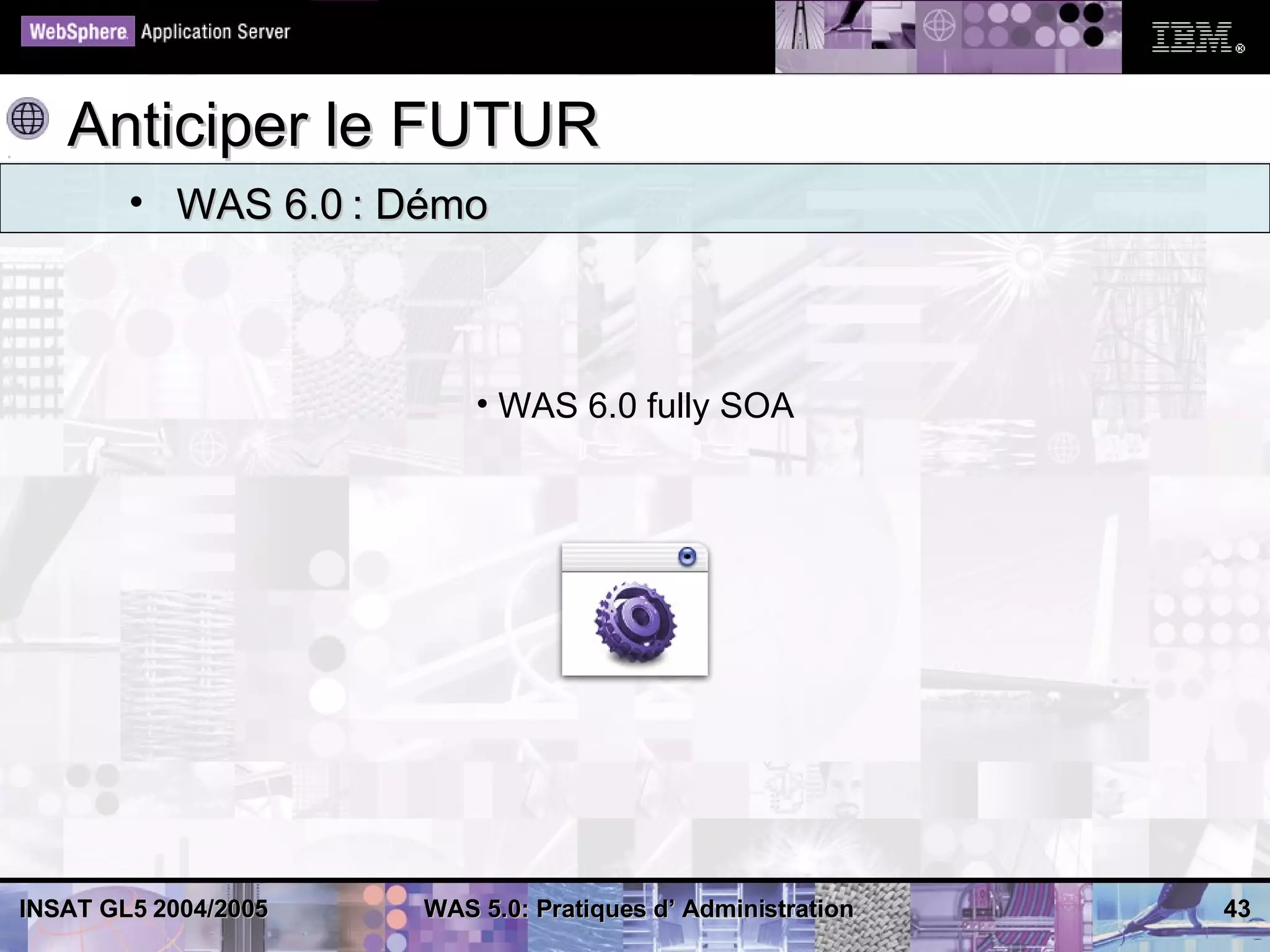

Anticiper le FUTUR
• WAS 6.0 : Démo

• WAS 6.0 fully SOA


Lecture conseillée

Professonal IBM WebSphere 5.0 Application Server

by Tim Francis et al. ISBN:0764543660

Wrox Press © 2003 (756 pages)

Written by key personnel in the IBM development
team, this text details how to develop, deploy and
manage enterprise applications for version 5.0 of
IBM's WebSphere Application Server.


$ $
That’s All Folks!
Thank You…
