1. Préparation Hackathon
SHOM
Fanny Lecuy
Nathalie Leidinger
17 décembre 2013

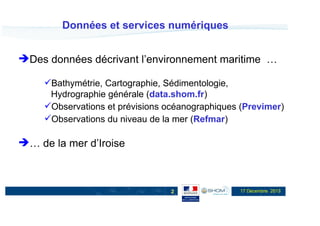

2. Données et services numériques
Des données décrivant l’environnement maritime …
Bathymétrie, Cartographie, Sédimentologie,
Hydrographie générale (data.shom.fr)
Observations et prévisions océanographiques (Previmer)
Observations du niveau de la mer (Refmar)
… de la mer d’Iroise
2
17 Décembre 2013

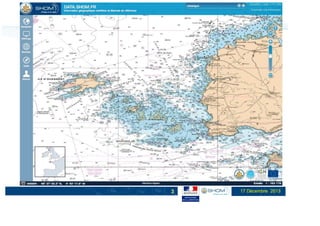

3. 3
17 Décembre 2013

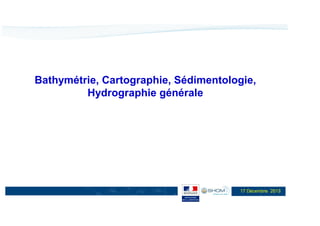

4. Bathymétrie, Cartographie, Sédimentologie,
Hydrographie générale
17 Décembre 2013

5. Data.shom.fr
Portail de l’IG maritime et littorale de référence
Un système d’information géographique en ligne pour
mettre à disposition un socle de données de référence
satisfaire à la directive INSPIRE, être interopérable
rendre efficient le processus de diffusion
développer de nouveaux services
5
17 Décembre 2013

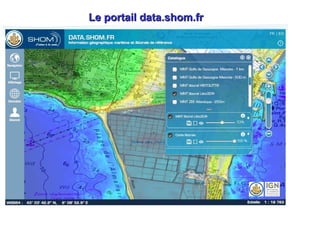

6. Le portail data.shom.fr
6
17 Décembre 2013

7. 17 Décembre 2013
http://www.shom.fr/fileadmin/data-www/DOCS/sppml/catalogue_sppml_2013.pdf

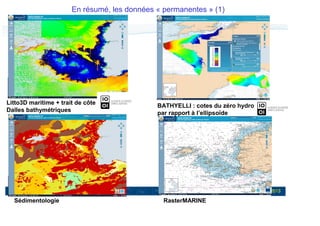

8. En résumé, les données « permanentes » (1)
Litto3D maritime + trait de côte
Dalles bathymétriques
BATHYELLI : cotes du zéro hydro
par rapport à l’ellipsoïde
8
Sédimentologie
RasterMARINE
17 Décembre 2013

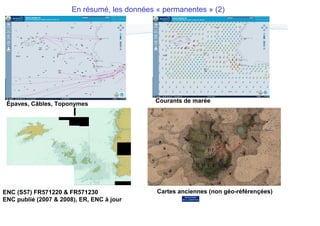

9. En résumé, les données « permanentes » (2)
Épaves, Câbles, Toponymes
ENC (S57) FR571220 & FR571230
ENC publié (2007 & 2008), ER, ENC à jour
Courants de marée
17 Décembre 2013
9
Cartes anciennes (non géo-référençées)

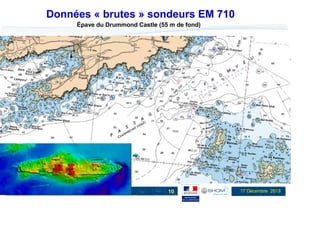

10. Données « brutes » sondeurs EM 710
Épave du Drummond Castle (55 m de fond)
10
17 Décembre 2013

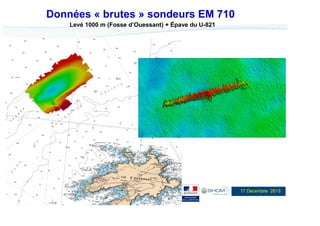

11. Données « brutes » sondeurs EM 710
Levé 1000 m (Fosse d’Ouessant) + Épave du U-821
11
17 Décembre 2013

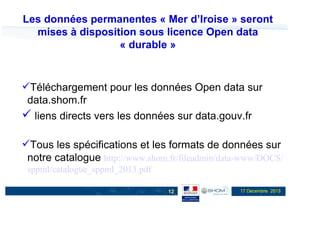

12. Les données permanentes « Mer d’Iroise » seront
mises à disposition sous licence Open data
« durable »
Téléchargement pour les données Open data sur
data.shom.fr
liens directs vers les données sur data.gouv.fr
Tous les spécifications et les formats de données sur
notre catalogue http://www.shom.fr/fileadmin/data-www/DOCS/
sppml/catalogue_sppml_2013.pdf
12
17 Décembre 2013

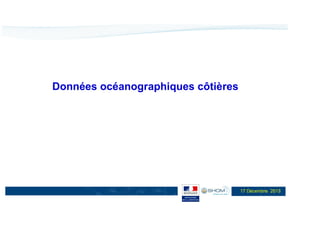

13. Données océanographiques côtières
17 Décembre 2013

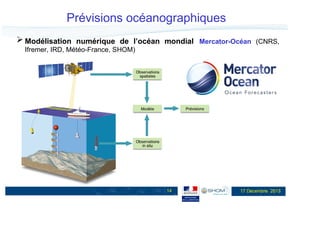

14. Prévisions océanographiques
Modélisation numérique de l’océan mondial Mercator-Océan (CNRS,
Ifremer, IRD, Météo-France, SHOM)
14
17 Décembre 2013

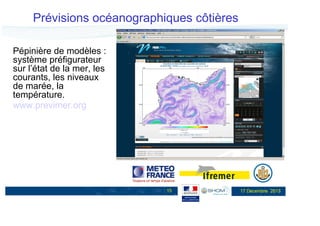

15. Prévisions océanographiques côtières
Pépinière de modèles :
système préfigurateur
sur l’état de la mer, les
courants, les niveaux
de marée, la
température.
www.previmer.org
15
17 Décembre 2013

16. Radar HF Iroise du SHOM
Mise en service en 2007
2 antennes installées à Porspoder et Brézellec
Couverture spatiale et continue des courants de
surface
Résolution spatiale 3 km
Fréquence temporelle 12’
16
17 Décembre 2013

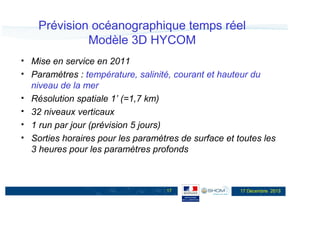

17. Prévision océanographique temps réel
Modèle 3D HYCOM
Mise en service en 2011
Paramètres : température, salinité, courant et hauteur du
niveau de la mer
Résolution spatiale 1’ (=1,7 km)
32 niveaux verticaux
1 run par jour (prévision 5 jours)
Sorties horaires pour les paramètres de surface et toutes les
3 heures pour les paramètres profonds
17
17 Décembre 2013

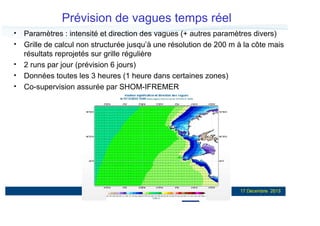

18. Prévision de vagues temps réel
Paramètres : intensité et direction des vagues (+ autres paramètres divers)
Grille de calcul non structurée jusqu’à une résolution de 200 m à la côte mais
résultats reprojetés sur grille régulière
2 runs par jour (prévision 6 jours)
Données toutes les 3 heures (1 heure dans certaines zones)
Co-supervision assurée par SHOM-IFREMER
18
17 Décembre 2013

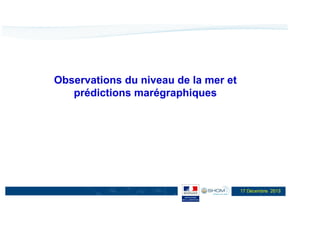

19. Observations du niveau de la mer et
prédictions marégraphiques
17 Décembre 2013

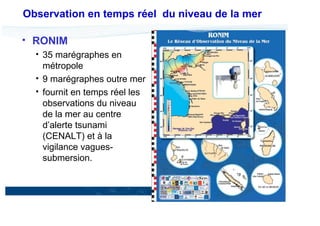

20. Observation en temps réel du niveau de la mer
RONIM
35 marégraphes en
métropole
9 marégraphes outre mer
fournit en temps réel les
observations du niveau
de la mer au centre
d’alerte tsunami
(CENALT) et à la
vigilance vaguessubmersion.
20
17 Décembre 2013

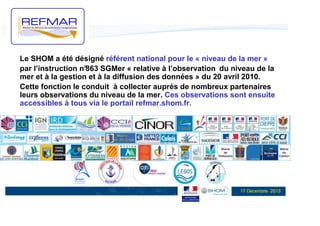

21. Le SHOM a été désigné référent national pour le « niveau de la mer »
par l’instruction n°
863 SGMer « relative à l’observation du niveau de la
mer et à la gestion et à la diffusion des données » du 20 avril 2010.
Cette fonction le conduit à collecter auprès de nombreux partenaires
leurs observations du niveau de la mer. Ces observations sont ensuite
accessibles à tous via le portail refmar.shom.fr.
17 Décembre 2013

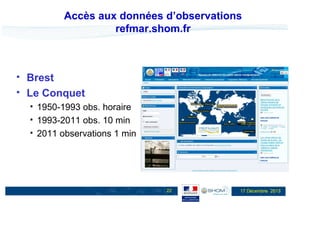

22. Accès aux données d’observations
refmar.shom.fr
Brest
Le Conquet
1950-1993 obs. horaire
1993-2011 obs. 10 min
2011 observations 1 min
22
17 Décembre 2013

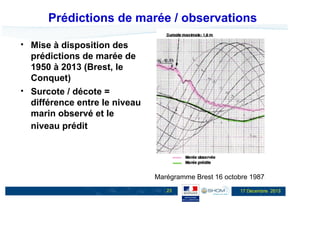

23. Prédictions de marée / observations
Mise à disposition des
prédictions de marée de
1950 à 2013 (Brest, le
Conquet)
Surcote / décote =
différence entre le niveau
marin observé et le
niveau prédit
Marégramme Brest 16 octobre 1987
23
17 Décembre 2013
