2015 06-objets connectes-bouygues_tel_salto_retail_innovation
Le document présente des solutions d'objets connectés pour le retail, incluant des outils comme le qboosting et la raquette RFID, visant à améliorer l'efficacité des processus métiers et la gestion des stocks. Il décrit les fonctionnalités et l'architecture des applications mobiles associées, permettant l'authentification et le traitement des données. En outre, il détaille le prototypage et le développement des applications hybrides et des API nécessaires pour la connectivité des objets.
2015 06-objets connectes-bouygues_tel_salto_retail_innovation

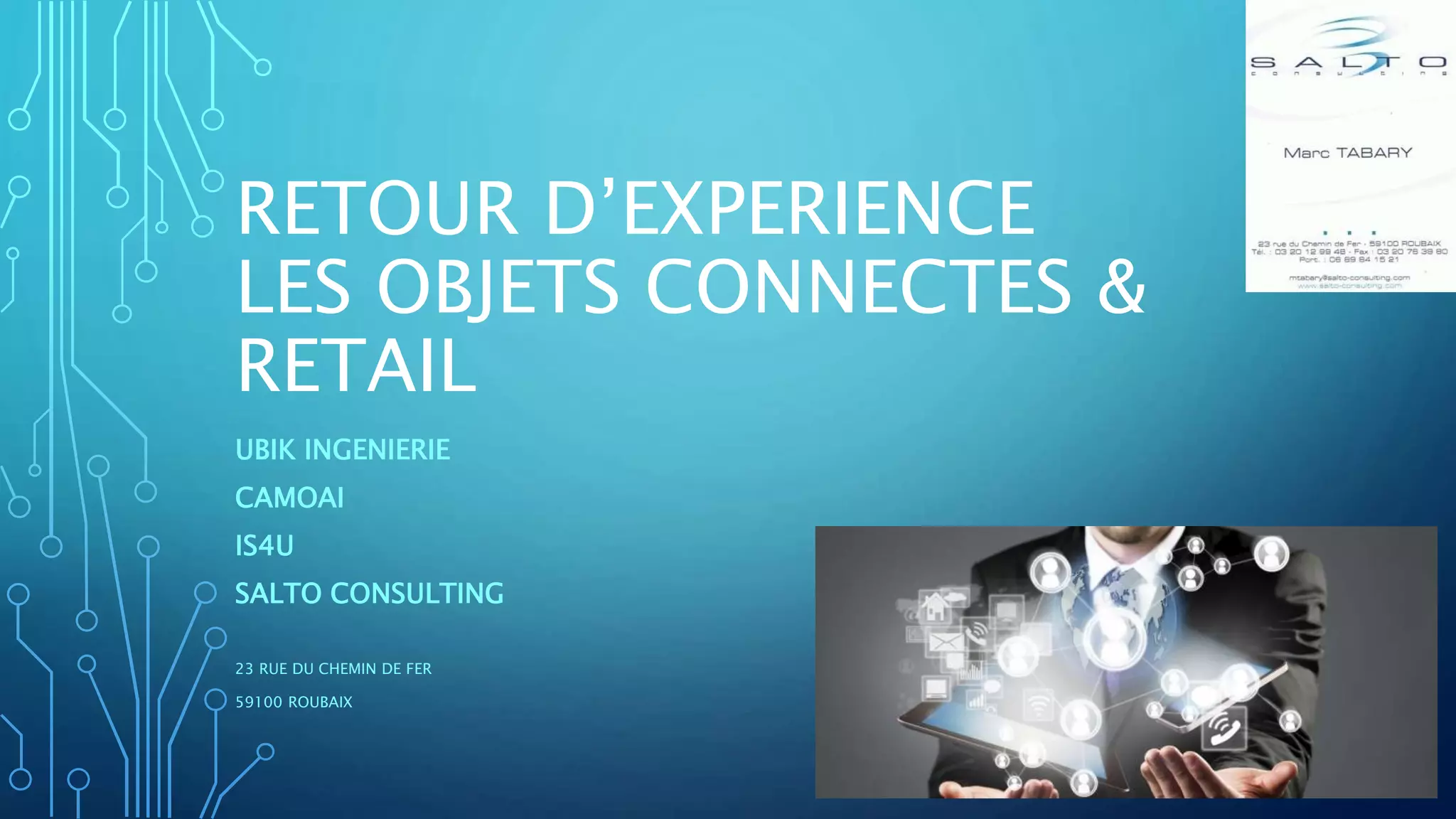

- 1. RETOUR D’EXPERIENCE LES OBJETSCONNECTES & RETAIL UBIK INGENIERIE CAMOAI IS4U SALTO CONSULTING 23 RUE DU CHEMIN DE FER 59100 ROUBAIX

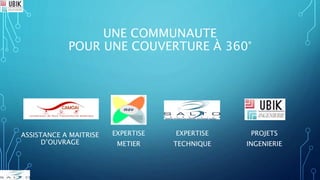

- 2. UNE COMMUNAUTE POUR UNECOUVERTURE À 360° ASSISTANCE A MAITRISE D’OUVRAGE EXPERTISE METIER PROJETS INGENIERIE EXPERTISE TECHNIQUE
- 3. INTERNET DES OBJETS WEB3.0 DEFINITION Objet électronique connecté sans fil à un réseau et partageant des informations avec un ordinateur, une tablette électronique ou autre appareil.
- 4. Stockage de masse Processus Métier Présentation Intéraction KIT Nano Ordinateur ARCHITECTURE Information dumonde réel & étendu Capteur de l’information Stockage de l’information sous forme de données OBJET CONNECTE Echange de données Réseau Traitement des données Traitement 3D

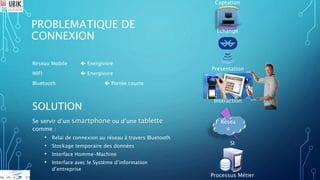

- 5. SI Processus Métier PROBLEMATIQUE DE CONNEXION RéseauMobile Energivore WIFI Energivore Bluetooth Portée courte SOLUTION Se servir d’un smartphone ou d’une tablette comme : • Relai de connexion au réseau à travers Bluetooth • Stockage temporaire des données • Interface Homme-Machine • Interface avec le Système d’information d’entreprise Présentation Intéraction Résea u Captation Echange
- 6.
- 7. QBOOSTING C’EST QUOI ? Fluidifierles files d’attente Que fait-on sur le QBoosting ? La préparation en amont du passage caisse d’un ticket contenant la liste des produits du panier / caddie du client Apport client / métier :

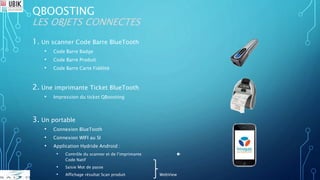

- 8. QBOOSTING LES OBJETS CONNECTES 1.Un scanner Code Barre BlueTooth • Code Barre Badge • Code Barre Produit • Code Barre Carte Fidélité 2. Une imprimante Ticket BlueTooth • Impression du ticket QBoosting 3. Un portable • Connexion BlueTooth • Connexion WIFI au SI • Application Hydride Android : • Contrôle du scanner et de l’imprimante Code Natif • Saisie Mot de passe • Affichage résultat Scan produit WebView
- 9. QBOOSTING LE PROCESS 1. Authentificationdes objets connectés • Scanner Code Barre • Imprimante Ticket 2. Authentification du collaborateur 3. Scan des produits 4. Scan éventuel de la carte fidélité 5. Enregistrement et impression d’un ticket Qboosting Serveur d’authentificationWS d’authentification Saisie mot de passe Référentiel Prix-Stock Cache Prix ou WS Service Prix CRM WS Référentiel Client WS Ticket en attente Système d’encaissement

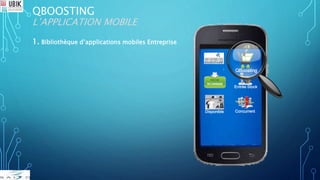

- 10. QBOOSTING L’APPLICATION MOBILE 1. Bibliothèqued’applications mobiles Entreprise QBoosting Entrée Stock Disponible Concurrent

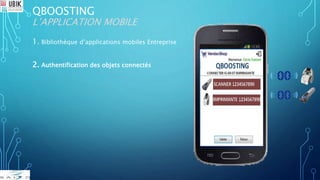

- 11. QBOOSTING L’APPLICATION MOBILE 1. Bibliothèqued’applications mobiles Entreprise 2. Authentification des objets connectés

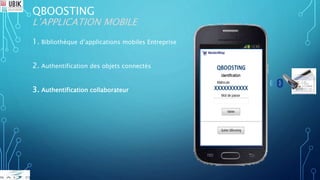

- 12. QBOOSTING L’APPLICATION MOBILE 1. Bibliothèqued’applications mobiles Entreprise 2. Authentification des objets connectés 3. Authentification collaborateur

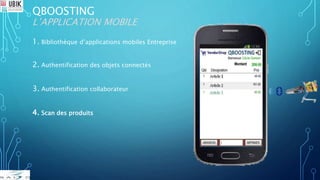

- 13. QBOOSTING L’APPLICATION MOBILE 1. Bibliothèqued’applications mobiles Entreprise 2. Authentification des objets connectés 3. Authentification collaborateur 4. Scan des produits

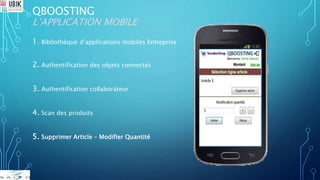

- 14. QBOOSTING L’APPLICATION MOBILE 1. Bibliothèqued’applications mobiles Entreprise 2. Authentification des objets connectés 3. Authentification collaborateur 4. Scan des produits 5. Supprimer Article – Modifier Quantité

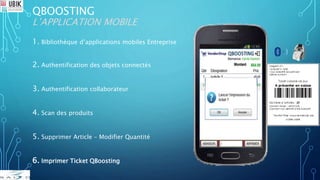

- 15. QBOOSTING L’APPLICATION MOBILE 1. Bibliothèqued’applications mobiles Entreprise 2. Authentification des objets connectés 3. Authentification collaborateur 4. Scan des produits 5. Supprimer Article – Modifier Quantité 6. Imprimer Ticket QBoosting

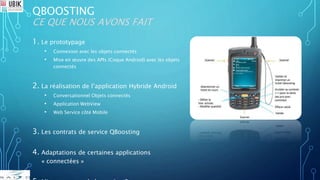

- 16. QBOOSTING CE QUE NOUSAVONS FAIT 1. Le prototypage • Connexion avec les objets connectés • Mise en œuvre des APIs (Coque Android) avec les objets connectés 2. La réalisation de l’application Hybride Android • Conversationnel Objets connectés • Application WebView • Web Service côté Mobile 3. Les contrats de service QBoosting 4. Adaptations de certaines applications « connectées »
- 17.

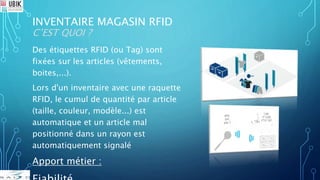

- 18. INVENTAIRE MAGASIN RFID C’ESTQUOI ? Des étiquettes RFID (ou Tag) sont fixées sur les articles (vêtements, boites,...). Lors d'un inventaire avec une raquette RFID, le cumul de quantité par article (taille, couleur, modèle...) est automatique et un article mal positionné dans un rayon est automatiquement signalé Apport métier :

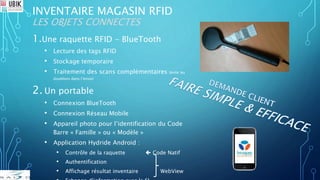

- 19. INVENTAIRE MAGASIN RFID LESOBJETS CONNECTES 1.Une raquette RFID - BlueTooth • Lecture des tags RFID • Stockage temporaire • Traitement des scans complémentaires (évite les doublons dans l’envoi) 2. Un portable • Connexion BlueTooth • Connexion Réseau Mobile • Appareil photo pour l’identification du Code Barre « Famille » ou « Modèle » • Application Hydride Android : • Contrôle de la raquette Code Natif • Authentification • Affichage résultat inventaire WebView

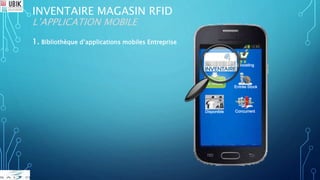

- 20. INVENTAIRE MAGASIN RFID L’APPLICATIONMOBILE 1. Bibliothèque d’applications mobiles Entreprise QBoosting Entrée Stock Disponible Concurrent

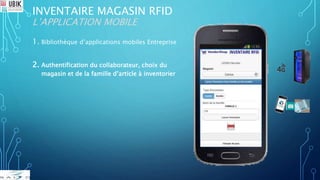

- 21. INVENTAIRE MAGASIN RFID L’APPLICATIONMOBILE 1. Bibliothèque d’applications mobiles Entreprise 2. Authentification du collaborateur, choix du magasin et de la famille d’article à inventorier
- 22. INVENTAIRE MAGASIN RFID L’APPLICATIONMOBILE 1. Bibliothèque d’applications mobiles Entreprise 2. Authentification du collaborateur, choix du magasin et de la famille d’article à inventorier 3. Authentification Raquette RFID & Scan en « rafale »

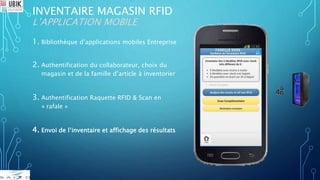

- 23. INVENTAIRE MAGASIN RFID L’APPLICATIONMOBILE 1. Bibliothèque d’applications mobiles Entreprise 2. Authentification du collaborateur, choix du magasin et de la famille d’article à inventorier 3. Authentification Raquette RFID & Scan en « rafale » 4. Envoi de l’inventaire et affichage des résultats

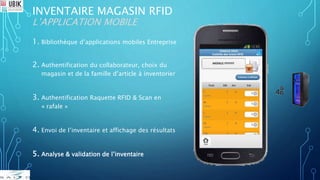

- 24. INVENTAIRE MAGASIN RFID L’APPLICATIONMOBILE 1. Bibliothèque d’applications mobiles Entreprise 2. Authentification du collaborateur, choix du magasin et de la famille d’article à inventorier 3. Authentification Raquette RFID & Scan en « rafale » 4. Envoi de l’inventaire et affichage des résultats 5. Analyse & validation de l’inventaire

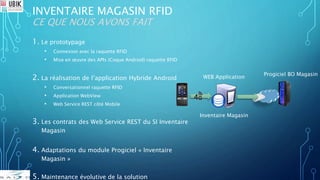

- 25. INVENTAIRE MAGASIN RFID CEQUE NOUS AVONS FAIT 1. Le prototypage • Connexion avec la raquette RFID • Mise en œuvre des APIs (Coque Android) raquette RFID 2. La réalisation de l’application Hybride Android • Conversationnel raquette RFID • Application WebView • Web Service REST côté Mobile 3. Les contrats des Web Service REST du SI Inventaire Magasin 4. Adaptations du module Progiciel « Inventaire Magasin » 5. Maintenance évolutive de la solution Progiciel BO Magasin WEB Application Inventaire Magasin

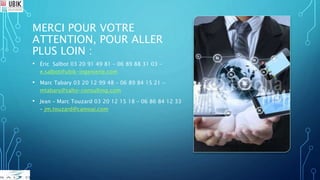

- 26. MERCI POUR VOTRE ATTENTION,POUR ALLER PLUS LOIN : • Éric Salbot 03 20 91 49 81 – 06 89 88 31 03 – e.salbot@ubik-ingenierie.com • Marc Tabary 03 20 12 99 48 – 06 89 84 15 21 – mtabary@salto-consulting.com • Jean – Marc Touzard 03 20 12 15 18 – 06 86 84 12 33 – jm.touzard@camoai.com
