Kubernetes est un orchestrateur de conteneur open source, initialement développé par les ingénieurs Google. C’est maintenant la plate-forme de référence pour administrer des clusters d’application basé sur des conteneurs. Dans cette formation, vous découvrirez l’API de Kubernetes et les ressources essentiels au déploiement d’application basés sur des conteneurs. Vous apprendrez en apprendrez en détail l’architecture de Kubernetes et les communications entre les différents composants du plan de contrôle. Vous serez en mesure de décrire en détail les différentes installations de Kubernetes et toutes les phases d’un déploiement de cluster Kubernetes. Enfin vous apprendrez a utilisé le cli kubectl afin de contrôler votre cluster et vous déploierez votre première application basée sur des conteneurs.

1. Formation
Kubernetes
Installation et configuration
Une formation
Ludovic Quenec'hdu

2. Une formation

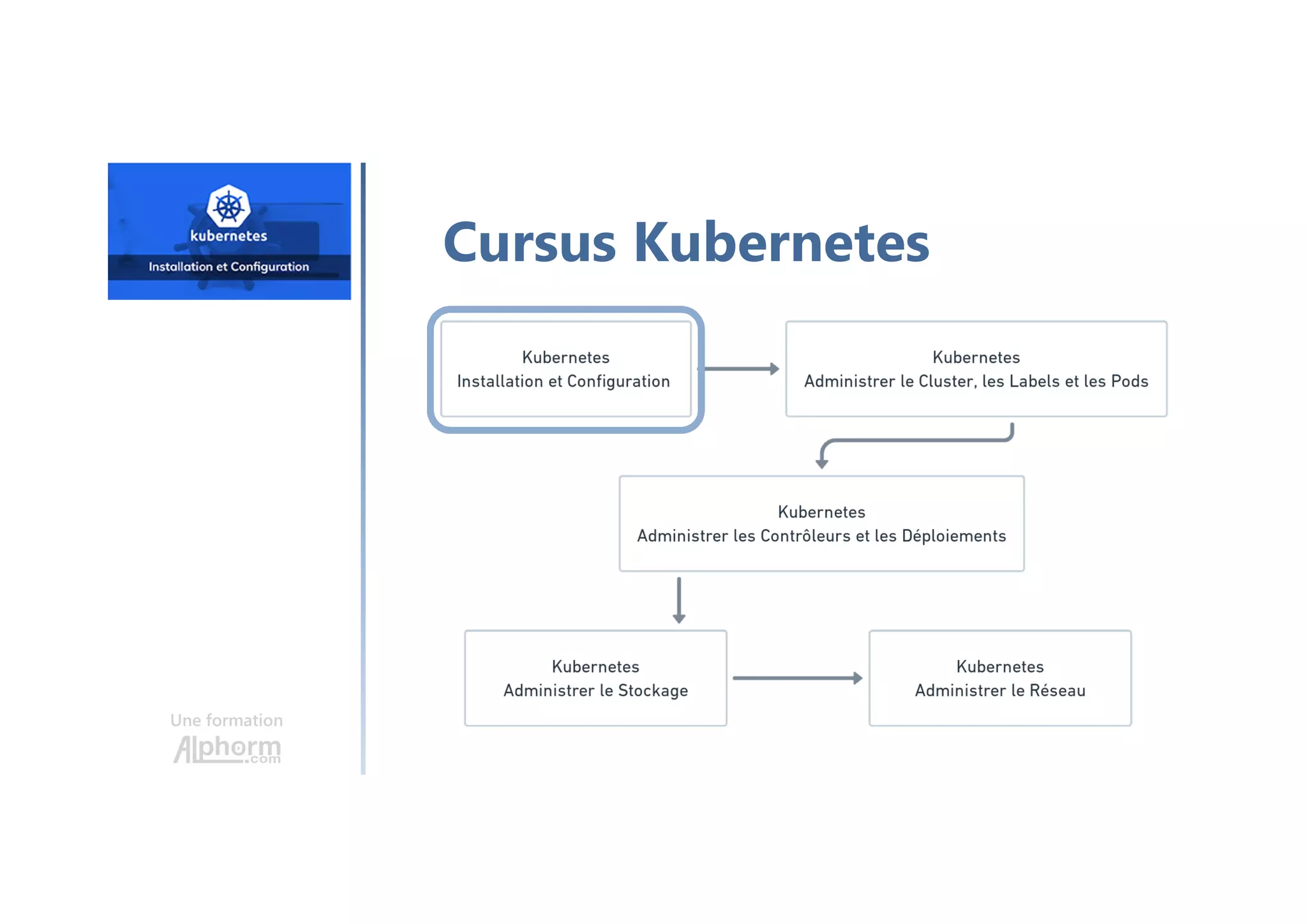

Cursus Kubernetes

3. Une formation

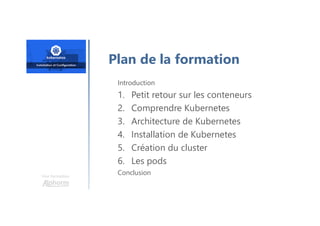

Introduction
1. Petit retour sur les conteneurs
2. Comprendre Kubernetes
3. Architecture de Kubernetes
4. Installation de Kubernetes
5. Création du cluster
6. Les pods
Conclusion
Plan de la formation

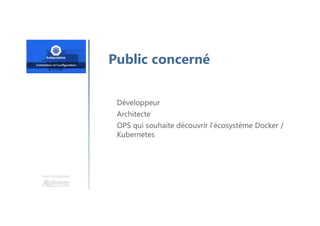

4. Une formation
Développeur
Architecte
OPS qui souhaite découvrir l’écosystème Docker /
Kubernetes
Public concerné

5. Une formation

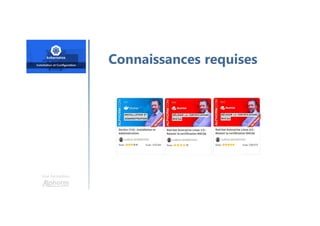

Connaissances requises

7. Le runtime Docker
Une formation
Ludovic Quenec'hdu

8. Le modèle de container
Un container, c’est :
• Pas d’émulation de matériel
• Pas de noyau
• Un accès direct au matériel
• Très léger, déploiement rapide,
gain de performances

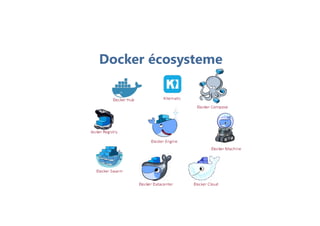

9. Docker écosysteme

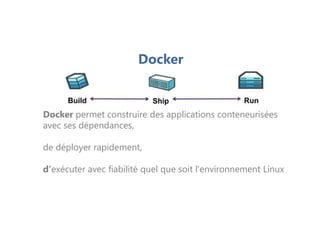

10. Docker
Docker permet construire des applications conteneurisées
avec ses dépendances,
de déployer rapidement,
d’exécuter avec fiabilité quel que soit l'environnement Linux

11. Architecture
• On trouve trois ressources :
• Docker Images
• Docker Registry
• Docker Container
Architecture

12. Les images
• Les images Docker sont des modèles en lecture seule à partir desquels les
conteneurs sont créés.
• Chaque image est constituée d'une série de couches. Pour ce faire Docker utilise
le système de fichiers UnionFS afin de combiner ces couches en une seule image.

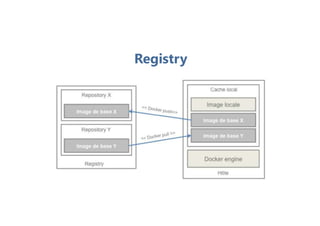

13. Registry

14. Registry
Le registre Docker est une bibliothèque, un magasin d’images,
un repository
Le Docker Hub est la bibliothèque officielle Docker.
Des images sont disponibles de toutes les distributions,
d’énormément d’applications
Ces images sont téléchargeables, mais également
« chargeables » sur le Hub.
On “Pull” et “push” des images
Création d’un Registre privé

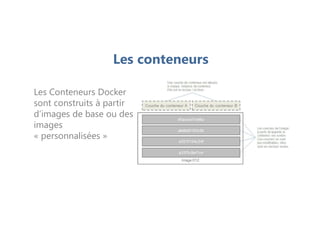

15. Les conteneurs
Les Conteneurs Docker
sont construits à partir
d’images de base ou des
images
« personnalisées »

16. Introduction à Kubernetes
Une formation
Ludovic Quenec'hdu

17. Une formation

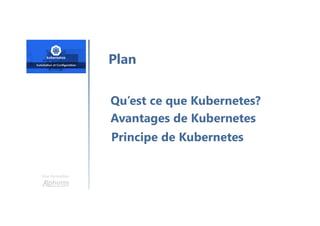

Plan
Qu’est ce que Kubernetes?
Avantages de Kubernetes
Principe de Kubernetes

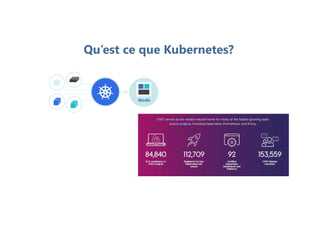

18. Qu’est ce que Kubernetes?

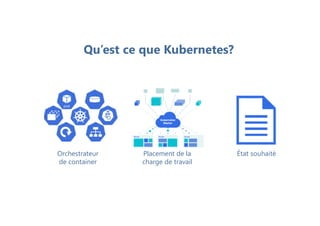

19. Qu’est ce que Kubernetes?
Orchestrateur
de container
Placement de la
charge de travail
État souhaité

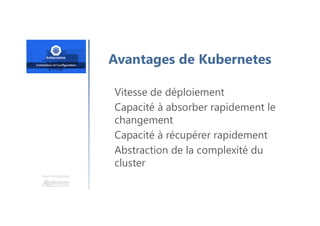

20. Une formation
Avantages de Kubernetes
Vitesse de déploiement
Capacité à absorber rapidement le
changement
Capacité à récupérer rapidement
Abstraction de la complexité du
cluster

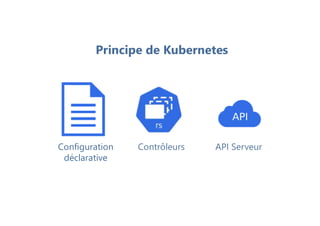

21. Principe de Kubernetes
Configuration
déclarative
Contrôleurs API Serveur

22. Une formation
Ludovic Quenec'hdu
Comprendre l’API
Kubernetes

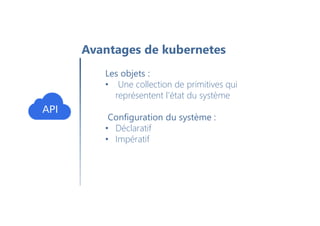

23. Avantages de kubernetes
Les objets :
• Une collection de primitives qui
représentent l'état du système
Configuration du système :
• Déclaratif
• Impératif

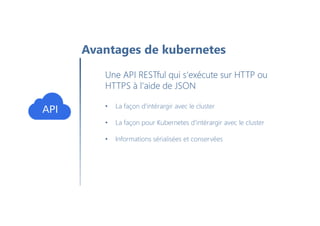

24. Avantages de kubernetes
Une API RESTful qui s'exécute sur HTTP ou
HTTPS à l'aide de JSON
• La façon d’intérargir avec le cluster
• La façon pour Kubernetes d’intérargir avec le cluster
• Informations sérialisées et conservées

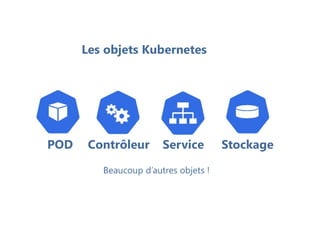

25. Les objets Kubernetes
POD Contrôleur Service Stockage
Beaucoup d’autres objets !

26. Comprendre les pods
Une formation
Ludovic Quenec'hdu

27. Une formation
Les pods
La plus petite unité gérée par Kubernetes
Contient une collection de conteneur
C’est votre application
N’a pas de cycle de vie
Ephémère

28. Une formation
Les pods
Le travail de Kubernetes consiste à faire
fonctionner vos pods
Plus précisément en s’assurant l'état
souhaité
• L’état : le pod est-il opérationnel ?
• Santé : l'application dans le Pod est elle en cours
d'exécution ?
Liveness Probes

29. Comprendre les contrôleurs
Une formation
Ludovic Quenec'hdu

30. Une formation
Un contrôleur
Crée et gère les pods pour nous
Définie l’état souhaité
Réponds à l’état et à la santé du pod
ReplicaSet : nombre de réplicas
Deployment : gère le déploiement
des replicaSet

31. Comprendre les Services
Une formation
Ludovic Quenec'hdu

32. Une formation
Un service
Ajoute de la persistance à notre monde
éphémère
Abstraction du réseau pour l'accès au pod
IP et Nom DNS du service
Redéploiement automatique des pods
Expose les pods au monde extérieur
Load balancing, NAT des ports,…

33. Comprendre le stockage
Une formation
Ludovic Quenec'hdu

34. Une formation

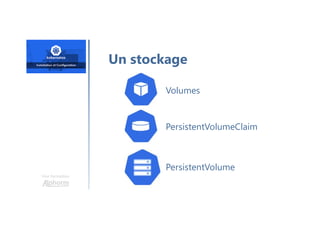

Un stockage
Volumes
PersistentVolumeClaim
PersistentVolume

35. Les composants
de Kubernetes
Une formation
Ludovic Quenec'hdu

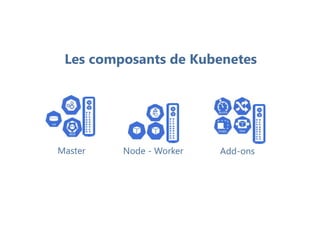

36. Master Node - Worker Add-ons
Les composants de Kubenetes

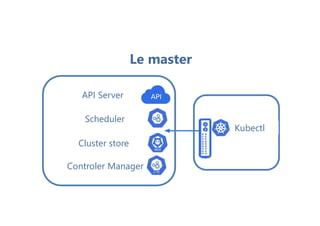

37. Kubectl
Le master
Cluster store
Scheduler
API Server
Controler Manager

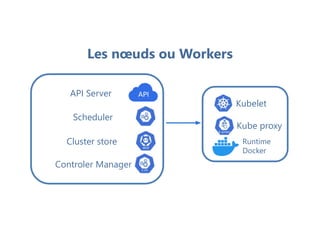

38. Les nœuds ou Workers
Kubelet
Kube proxy
Runtime
Docker
Cluster store
Scheduler
API Server
Controler Manager

39. Add-On

40. Le master
Une formation
Ludovic Quenec'hdu

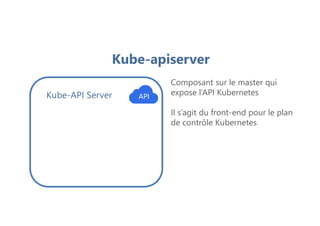

41. Kube-API Server
Kube-apiserver
Composant sur le master qui
expose l’API Kubernetes
Il s’agit du front-end pour le plan
de contrôle Kubernetes

42. Scheduler
Kube-API Server
Kube-scheduler
Le Scheduler surveille les pods nouvellement
créés qui ne sont pas assignés à un nœud et
sélectionne un nœud sur lequel ils vont
s’exécuter
Les facteurs pris en compte pour les décisions
de planification (scheduling) comprennent les
exigences individuelles et collectives en
ressources, les contraintes
matérielles/logicielles/politiques, les
spécifications d’affinité et d’anti-affinité, la
localisation des données

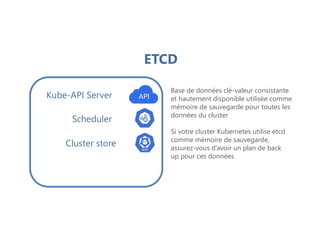

43. Cluster store
Scheduler
Kube-API Server
ETCD
Base de données clé-valeur consistante
et hautement disponible utilisée comme
mémoire de sauvegarde pour toutes les
données du cluster
Si votre cluster Kubernetes utilise etcd
comme mémoire de sauvegarde,
assurez-vous d’avoir un plan de back
up pour ces données

44. Cluster store
Scheduler
Kube-API Server
Controller Manager

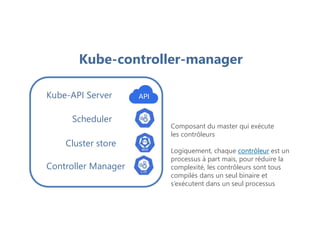

Kube-controller-manager
Composant du master qui exécute
les contrôleurs
Logiquement, chaque contrôleur est un
processus à part mais, pour réduire la
complexité, les contrôleurs sont tous
compilés dans un seul binaire et
s’exécutent dans un seul processus

45. Cluster store
Scheduler
Kube-API Server
Le master
Ces contrôleurs incluent :
Node Controller : Responsable de
détecter et apporter une réponse
lorsqu’un nœud tombe en panne
Replication Controller : Responsable de
maintenir le bon nombre de pods pour
chaque objet ReplicationSet dans le
systèmeController Manager

46. Cluster store
Scheduler
Kube-API Server
Le master

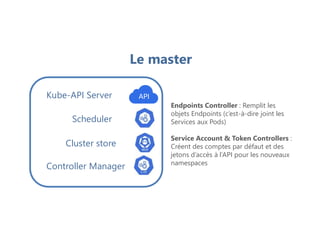

Endpoints Controller : Remplit les
objets Endpoints (c’est-à-dire joint les
Services aux Pods)
Service Account & Token Controllers :
Créent des comptes par défaut et des
jetons d’accès à l’API pour les nouveaux
namespaces
Controller Manager

47. Une formation
Ludovic Quenec'hdu
Les Workers (node)

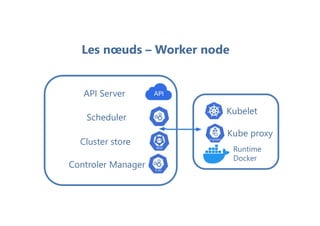

48. Les nœuds – Worker node
Cluster store
Scheduler
API Server
Controler Manager
Kubelet
Kube proxy
Runtime
Docker

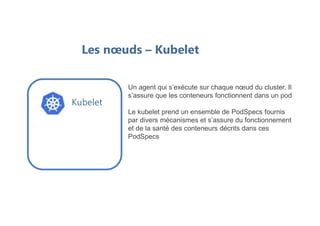

49. Les nœuds – Kubelet
Un agent qui s’exécute sur chaque nœud du cluster. Il
s’assure que les conteneurs fonctionnent dans un pod
Le kubelet prend un ensemble de PodSpecs fournis
par divers mécanismes et s’assure du fonctionnement
et de la santé des conteneurs décrits dans ces
PodSpecs
Kubelet

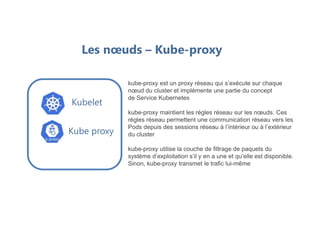

50. Les nœuds – Kube-proxy
kube-proxy est un proxy réseau qui s’exécute sur chaque
nœud du cluster et implémente une partie du concept
de Service Kubernetes
kube-proxy maintient les règles réseau sur les nœuds. Ces
règles réseau permettent une communication réseau vers les
Pods depuis des sessions réseau à l’intérieur ou à l’extérieur
du cluster
kube-proxy utilise la couche de filtrage de paquets du
système d’exploitation s’il y en a une et qu’elle est disponible.
Sinon, kube-proxy transmet le trafic lui-même
Kubelet
Kube proxy

51. Les nœuds – Kubelet
L’environnement d’exécution de conteneurs est le
logiciel responsable de l’exécution des conteneurs
Kubernetes est compatible avec plusieurs
environnements d’exécution de conteneur:
Docker, containerd, cri-o, rktlet
ainsi que toute implémentation de Kubernetes CRI
(Container Runtime Interface)
Kubelet
Kube proxy
Runtime
Docker

52. Considération avant
d'installer Kube
Une formation
Ludovic Quenec'hdu

53. Une formation

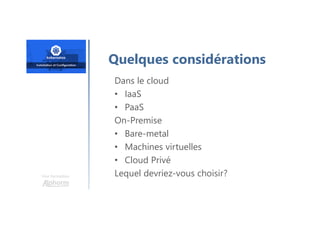

Quelques considérations
Dans le cloud
• IaaS
• PaaS
On-Premise
• Bare-metal
• Machines virtuelles
• Cloud Privé
Lequel devriez-vous choisir?

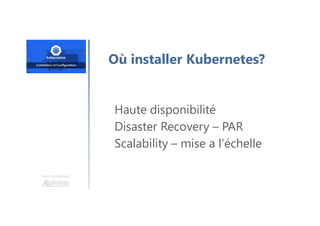

54. Une formation
Où installer Kubernetes?
Haute disponibilité
Disaster Recovery – PAR
Scalability – mise a l’échelle

55. Méthodes d’installation
Une formation
Ludovic Quenec'hdu

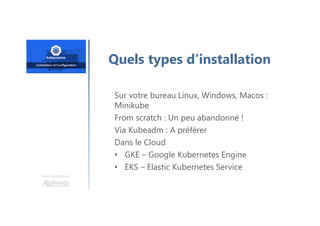

56. Une formation
Quels types d’installation
Sur votre bureau Linux, Windows, Macos :
Minikube
From scratch : Un peu abandonné !
Via Kubeadm : A préférer
Dans le Cloud
• GKE – Google Kubernetes Engine
• EKS – Elastic Kubernetes Service

57. Prérequis d’installation
Une formation
Ludovic Quenec'hdu

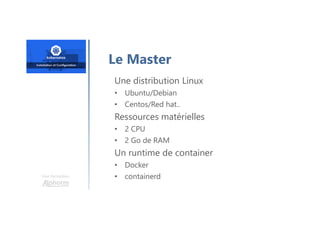

58. Une formation
Le Master
Une distribution Linux
• Ubuntu/Debian
• Centos/Red hat..
Ressources matérielles
• 2 CPU
• 2 Go de RAM
Un runtime de container
• Docker
• containerd

59. Une formation

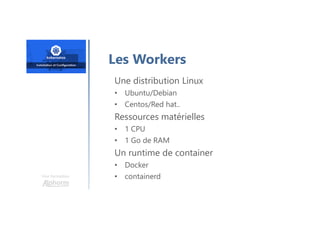

Les Workers
Une distribution Linux
• Ubuntu/Debian
• Centos/Red hat..
Ressources matérielles
• 1 CPU
• 1 Go de RAM
Un runtime de container
• Docker
• containerd

60. Une formation
Les ports Kubernetes
Composant Ports (tcp)
API 6443
ETCD 2379-2380
Scheduler 10251
Controler Manager 10252
Kubelet service 10250

61. Que va t'on installer ?
Une formation
Ludovic Quenec'hdu

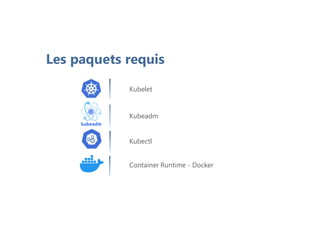

62. Les paquets requis
Kubelet
Kubeadm
Kubectl
Container Runtime - Docker

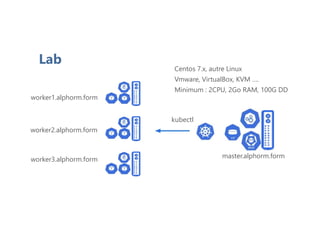

63. Lab
worker1.alphorm.form
worker2.alphorm.form
worker3.alphorm.form master.alphorm.form
kubectl
Centos 7.x, autre Linux
Vmware, VirtualBox, KVM ….
Minimum : 2CPU, 2Go RAM, 100G DD

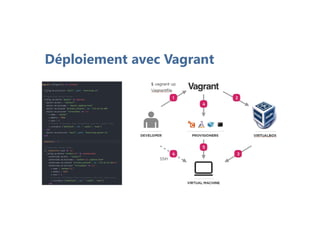

64. Déploiement avec Vagrant

65. Installation de
Kubernetes
Une formation
Ludovic Quenec'hdu

66. Déploiement avec Vagrant

67. Bootstrap avec
Kubeadm
Une formation
Ludovic Quenec'hdu

68. Une formation

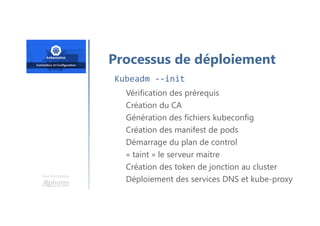

Processus de déploiement
Vérification des prérequis
Création du CA
Génération des fichiers kubeconfig
Création des manifest de pods
Démarrage du plan de control
« taint » le serveur maitre
Création des token de jonction au cluster
Déploiement des services DNS et kube-proxy
Kubeadm --init

69. Comprendre l'autorité
de certification
Une formation
Ludovic Quenec'hdu

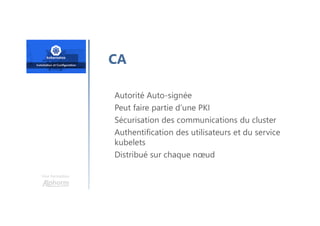

70. Une formation
CA
Autorité Auto-signée
Peut faire partie d’une PKI
Sécurisation des communications du cluster
Authentification des utilisateurs et du service
kubelets
Distribué sur chaque nœud

71. kubeconfig
Une formation
Ludovic Quenec'hdu

72. Une formation

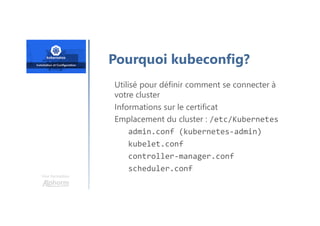

Pourquoi kubeconfig?
Utilisé pour définir comment se connecter à
votre cluster
Informations sur le certificat
Emplacement du cluster : /etc/Kubernetes
admin.conf (kubernetes-admin)
kubelet.conf
controller-manager.conf
scheduler.conf

73. Initialisation du cluster
Une formation
Ludovic Quenec'hdu

74. Une formation
Démo

75. Déploiement de
la solution réseau
Une formation
Ludovic Quenec'hdu

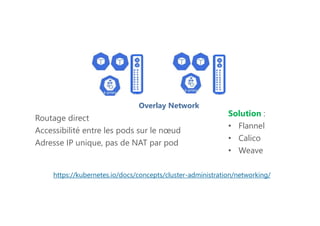

76. https://kubernetes.io/docs/concepts/cluster-administration/networking/
Routage direct
Accessibilité entre les pods sur le nœud
Adresse IP unique, pas de NAT par pod
Solution :
• Flannel
• Calico
• Weave
Overlay Network

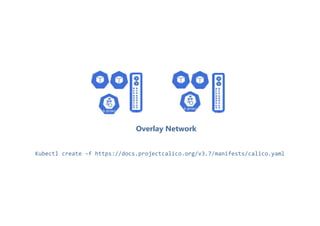

77. Kubectl create –f https://docs.projectcalico.org/v3.7/manifests/calico.yaml
Overlay Network

78. Ajout des noeuds
dans le cluster
Une formation
Ludovic Quenec'hdu

79. Une formation
Démo

80. Découvrir kubectl
Une formation
Ludovic Quenec'hdu

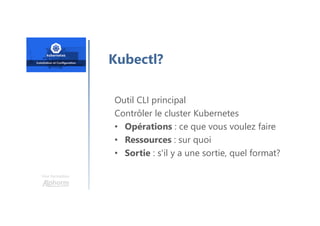

81. Une formation
Outil CLI principal
Contrôler le cluster Kubernetes
• Opérations : ce que vous voulez faire
• Ressources : sur quoi
• Sortie : s'il y a une sortie, quel format?
Kubectl?

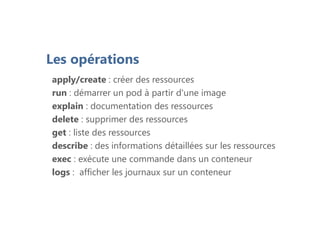

82. Les opérations
apply/create : créer des ressources
run : démarrer un pod à partir d'une image
explain : documentation des ressources
delete : supprimer des ressources
get : liste des ressources
describe : des informations détaillées sur les ressources
exec : exécute une commande dans un conteneur
logs : afficher les journaux sur un conteneur

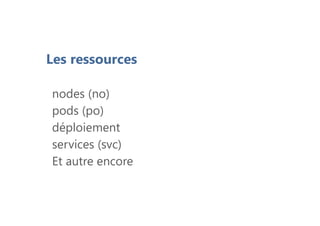

83. Les ressources
nodes (no)
pods (po)
déploiement
services (svc)
Et autre encore

84. La sortie
Spécifiez le format de sortie de kubectl :
large : sortie d'informations supplémentaires vers
stdout
yaml : Objet API formaté YAML
json : Objet API formaté JSON

85. Une formation
Demo

86. Mon premier pod
Une formation
Ludovic Quenec'hdu

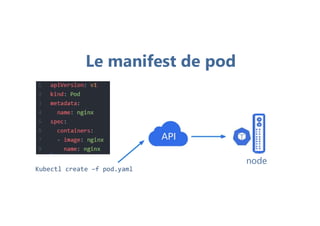

87. node
Le manifest de pod
Kubectl create –f pod.yaml

88. Une formation
Demo

89. Conclusion
Une formation
Ludovic Quenec'hdu

90. Une formation
Petit retour sur les conteneurs
Comprendre Kubernetes
Architecture de Kubernetes
Installation de Kubernetes
Création du cluster
Les pods
Bilan

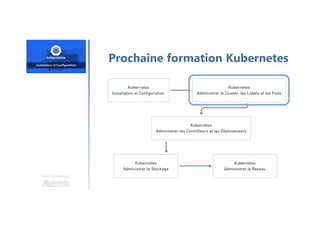

91. Une formation
Prochaine formation Kubernetes
